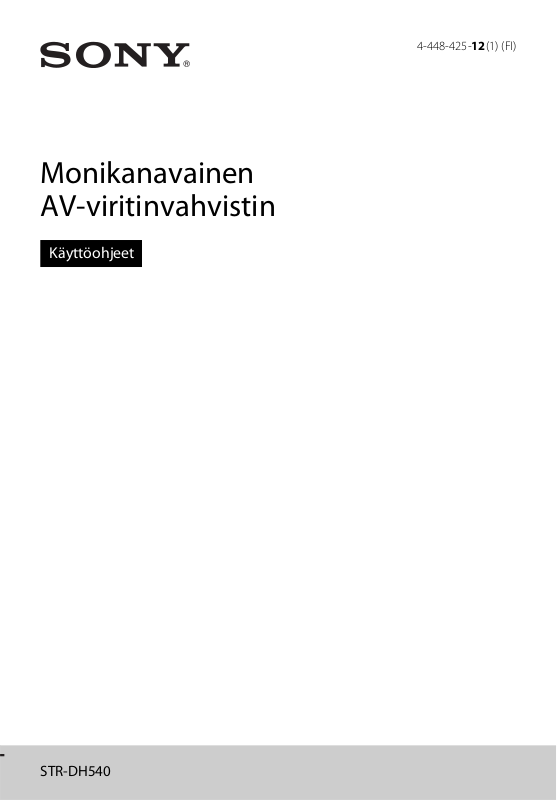

Monikanavainen AV-viritinvahvistin

Käyttöohjeet

4-448-425-12(1) (FI)

STR-DH540

VAROITUS

Tulipalojen ja sähköiskujen välttämiseksi älä altista laitetta sateelle tai kosteudelle.

Tulipalon välttämiseksi älä peitä laitteen tuuletusaukkoja sanomalehdillä, pöytäliinoilla, verhoilla tai muilla vastaavilla materiaaleilla. Älä altista laitetta avotulen lähteelle (esimerkiksi palaville kynttilöille).

Suojaa laite tippuvalta ja roiskuvalta vedeltä äläkä sijoita laitteen päälle maljakkoa tai muita nestettä sisältäviä esineitä, jotta tulipalon tai sähköiskun vaara voidaan välttää.

Älä asenna laitetta suljettuun tilaan, kuten kirjahyllyyn tai suljettuun kaappiin.

Laite irrotetaan verkkovirtalähteestä poistamalla pistoke pistorasiasta. Laite tulee siksi kytkeä helposti käsiteltäv ään pistorasiaan. Jos laite toimii tavallisesta poikkeavalla tavalla, irrota pistoke pistorasiasta välittömästi.

Älä altista paristoja ta i akun sisältäviä laitteita, kuumuudelle, kuten auringonpaisteelle tai tulelle.

Laitetta ei ole irrotettu verkkovirrasta niin kauan kuin se on kytketty pistorasiaan, vaikka itse laitteen virta olisi katkaistu.

Liiallinen äänenpaine kuulokkeista voi vaurioittaa kuuloa.

Tämä merkki varoittaa käyttäjää kuumasta pinnasta. Pinta saattaa olla kuuma, jos sitä kosketetaan normaalin käytön aikana.

Yhdysvalloissa asuvia asiakkaita koskeva ilmoitus

Omistajan merkinnät

Tuotteen malli ja sarjanumerot on merkitty laitteen taustapuolelle. Kirjoita nämä numerot alla varattuun tilaan. Tarvitset nämä tiedot, kun otat yhteyttä Sonyn jälleenmyyjään tuotetta koskevissa asioissa.

Mallinumero:

Sarjanumero :

Tämä merkki varoittaa käyttäjää eristämättömästä vaarallisesta jännitteestä tuotteen kotelon sisällä, joka saattaa olla riittävän suuri aiheuttamaan sähköiskun ihmiselle.

Tämä merkki ilmoittaa käyttäjälle tärkeistä käyttöön ja ylläpitoon (huoltoon) liittyvistä ohjeista laitteen mukana toimitetuissa asiakirjoissa.

Tärkeitä turvallisuusohjeita

1) Lue nämä ohjeet.

2) Säilytä nämä ohjeet.

3) Noudata kaikkia varoituksia.

4) Noudata kaikkia ohjeita.

5) Älä käytä tätä laitetta veden läheisyydessä.

6) Käytä puhdistuksessa vain kuivaa liinaa.

7) Älä peitä mitään tuuletusaukkoja. Asenna laite valmistajan ohjeiden mukaisesti.

8) Älä sijoita laitetta lämpöpatterien, lämmittimien, uunien tai muiden lämpöä tuottavien laitteiden (mukaan lukien vahvistimet) läheisyyteen.

9) Älä ohita polarisoidun tai maadoitetun pistokkeen turvallisuusominaisuutta. Suuntaispistokkeessa on kaksi nastaa, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi nastaa ja maadoitusnasta. Näiden pistokkeiden tarkoituksena on varmistaa käyttäjän turvallisuus. Jos mukana toimitettu pistoke ei sovi käytettävään pistorasiaan, ota yhteyttä sähköasentajaan vanhentuneen pistorasian vaihtoa varten.

10) Varmista, että virtajohtoa ei tallota ja että se ei joudu puristuksiin varsinkaan pistokkeen, pistorasian ja laitteen virtaliitännän kohdalta.

11) Käytä vain valmistajan määrittämiä lisälaitteita ja varusteita.

12) Käytä vain valmistajan ilmoittaman tai laitteen kanssa myytävän siirrettävän telineen, jalustan, kolmijalan, kiinnikkeen tai pöydän kanssa. Kun käytät kärryä, liikuta kärryn ja laitteen yhdistelmää varovasti, jotta vältyt kaatumisen aiheuttamilta loukkaantumisilta.

13) Irrota tämän laitteen virtajohto ukonilmalla tai jos laitetta ei käytetä pitkään aikaan.

14) Lait teen saa huoltaa vain ammattitaitoinen huoltoliike. Huolto on tarpeen, kun laite on vahingoittunut (esimerkiksi virtajohto tai pistoke on vahingoittunut), laitteen sisään on päässyt nestettä tai vieraita esineitä, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalisti tai se on pudonnut.

Seuraava FCC-ilmoitus koskee vain laitteen Yhdysvaltojen markkinoille valmistettua mallia. Muut versiot eivät välttämättä noudata FCC:n teknisiä säännöksiä.

HUOMAUTUS:

Laite on testattu ja sen on todettu täyttävän FCC:n säännösten osan 15 luokan B digitaalisille laitteille asetetut vaatimukset. Näiden rajoitusten tarkoitus on antaa kohtuullinen suoja haitallisia häiriöitä vastaan, kun laitetta käytetään asuintiloissa. Tämä laite aiheuttaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriöitä radioliikenteelle. Tietyn asennustavan häiriöttömyyttä ei kuitenkaan voida taata. Jos laite aiheuttaa häiriötä radiotai televisiolähetyksen vastaanottoon, mikä voidaan todeta katkaisemalla virta laitteesta ja kytkemällä virta sitten uudelleen, käyttäjä voi yrittää poistaa häiriön seuraavien toimenpiteiden avulla: – Suuntaa vastaanottoantenni uudelleen tai

siirrä sitä.

– Sijoita laite ja viritinvahvistin kauemmaksi

toisistaan.

– Kytke laite sellaiseen pistorasiaan, joka on

eri piirissä kuin mihin viritinvahvistin on kytketty.

– Ota yhteyttä jälleenmyyjään tai

kokeneeseen radio- tai televisioasentajaan.

HUOMIO

Muutokset tai modifikaatiot, joita ei nimenomaisesti ole hyväksytty tässä käyttöoppaassa, saattavat kumota käyttäjän oikeuden käyttää tätä laitetta.

Tietokoneiden ja/tai oheislaitteiden kytkentään isännöintiä varten täytyy käyttää asianmukaisesti suojattuja ja maadoitettuja kaapeleita ja liittimiä FCC-päästörajojen täyttämiseksi.

Sähköiskujen välttämiseksi kaiutinjohto on liitettävä laitteeseen ja kaiuttimiin seuraavien ohjeiden mukaisesti.

1) Irrota verkkovirtajohto pistorasiasta.

2) Kuori 10–15 mm kaiutinjohdon eristyskuorta.

3) Liitä kaiutinjohto laitteeseen ja kaiuttimiin varovasti niin, ettet kosketa kaiutinjohdon sisäosaa kädellä. Irrota verkkovirtajohto pistorasiasta myös ennen kaiutinjohdon irrottamista laitteesta ja kaiuttimista.

Kanadassa asuvat asiakkaat

Tietokoneiden ja/tai oheislaitteiden kytkentään isännöintiä varten täytyy käyttää asianmukaisesti suojattuja ja maadoitettuja kaapeleita ja liittimiä.

Euroopassa asuvia asiakkaita koskeva ilmoitus

Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävittäminen (sovellettavissa Euroopan unionissa ja muissa Euroopan maissa, joissa on erilliset keräysjärjestelmät)

Tämä laitteessa tai sen

pakkauksessa oleva merkki tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan kierrätys- ja keräyspisteeseen. Huolehtimalla laitteen

asianmukaisesta kierrätyksestä voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja tämän tuotteen kierrättämisestä saat paikalliselta ympäristöviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta tuote on ostettu.

Käytöstä poistettujen akkujen hävittäminen (sovellettavissa Euroopan unionissa ja muissa Euroopan maissa, joissa on erilliset keräysjärjestelmät)

Tämä akussa tai sen pakkauksessa oleva merkki tarkoittaa, että laitteen mukana toimitettua akkua ei saa käsitellä kotitalousjätteenä. Tietyissä akuissa tämä merkki saattaa esiintyä yhdessä kemiallisen merkin kanssa. Elohopean (Hg) tai lyijyn (Pb) kemiallinen merkki lisätään akkuun, joka sisältää enemmän kuin 0,0005 % elohopeaa tai 0,004 % lyijyä. Huolehtimalla akkujen asianmukaisesta kierrätyksestä voit auttaa estämään mahdollisia ympä ristö- ja terveyshaittoja, joita muuten voi aiheutua akun epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Jos tuotteen turvallisuus, toimivuus tai tietojen säilyminen edellyttävät kiinteää akkua, akun vaihto on annettava koulutetun huoltohenkilöstön tehtäväksi. Voit varmistaa akun asianmukaisen käsittelyn toimittamalla sen käyttöiän loputtua sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan kierrätys- ja keräyspisteeseen. Jos kyse on muista akuista, katso lisätietoja kohdasta, jossa annetaan ohjeet akun turvalliseen irrottamiseen. Toimita akku/ paristo käytöstä poistettujen akkujen kierrätyksestä huolehtivaan kierrätys- ja keräyspisteeseen.

Lisätietoja tämän tuotteen tai akun kierrättämisestä saat paikalliselta ympäristöviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta tuote on ostettu.

Huomautus asiakkaille: Seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU-direktiivejä noudattavissa maissa.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japani. Euroopan unionin lainsäädäntöön perustuvaa vaatimustenmukaisuutta koskevissa asioissa valtuutettu edustaja on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Huoltoa ja takuuta koskevissa asioissa pyydämme ottamaan yhteyttä erillisissä huolto- ja takuuasiakirjoissa annettuihin osoitteisiin.

Australiassa asuvia asiakkaita koskeva ilmoitus

Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävittäminen (sovellettavissa Euroopan unionissa ja muissa Euroopan maissa, joissa on erilliset keräysjärjestelmät)

Tietoja tästä käyttöoppaasta

• Tämän käyttöoppaan ohjeet on tarkoitettu mallille STR-DH540. Mallinumero on merkitty etupaneelin oikeaan alakulmaan. Tässä oppaassa käytetyt kuvat ovat Euroopassa myytävästä mallista ja ne saattavat poiketa käytössäsi olevasta mallista. Toiminnalliset eroavaisuudet on merkitty tässä oppaassa tekstillä "vain Euroopan malli".

• Tämän käyttöoppaan ohjeet esittelevät myös viritinvahvistimen käytön mukana toimitetun kaukosäätimen avulla. Voit käyttää myös viritinvahvistimen ohjauspainikkeita tai -säätimiä, jos niillä on sama tai vastaava nimi kuin kaukoohjaimen painikkeilla.

Tietoja tekijänoikeuksista

Tämä viritinvahvistin käytt ää Dolby* Digital-, Pro Logic Surround- ja DTS** Digital Surround -järjestelmiä. * Dolby Laboratoriesin lisenssin alaisena

valmistettu. Dolby, Pro Logic ja kaksoisD-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

** Valmistettu seuraavien Yhdysvaltojen

patenttinumeroiden lisenssien alaisena: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567. Lisäksi muita patentteja on annettu ja haetaan Yhdysvalloissa ja maailmanlaajuisesti. DTS-HD, symboli sekä yhdistetty DTS-HD ja symboli ovat DTS Inc.:n rekisteröityjä tavaramerkkejä. Tuote sisältää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätetään.

Tämä viritinvahvistin käyttää HighDefinition Multimedia Interface (HDMI

-teknologiaa.

)

HDMI ja High-Definition Multimedia Interface sekä HDMI-logo ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

iPhone, iPod, iPod classic, iPod nano ja iPod touch ovat Apple Inc:n Yhdysvalloissa ja muissa maissa rekisteröimiä tavaramerkkejä.

Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat omistajiensa omaisuutta. Tässä oppaassa ei käytetä merkintöjä ™ ja ®.

Made for iPod- ja Made for iPhone

-merkinnät tarkoittavat, että elektroninen lisälaite on suunniteltu käytettäväksi erityisesti iPod- tai iPhone-laitteen kanssa ja lisälaitteen kehittäjä takaa, että laite on Applen suorituskykyä koskevien standardien mukainen.

Apple ei vastaa tämän laitteen toiminnasta tai siitä, että laite on turvallisuusmääräysten ja muiden lakisääteisten standardien mukainen Huomaa, että tällaisen lisälaitteen käyttö iPod- tai iPhone-laitteen kanssa voi vaikuttaa langattomaan suorituskykyyn.

Windows Media on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa.

Tätä tuotetta suojaavat tietyt Microsoft Corporationin immateriaalioikeudet. Näiden tekniikoiden käyttö ja jakelu tämän tuotteen ulkopuolella on kielletty ilman Microsoftin tai valtuutetun Microsoft-tytäryhtiön myöntämää lupaa.

MPEG Layer-3 -äänikoodaustekniikkaa ja

-patentteja käytetään Fraunhofer IIS:n ja Thomsonin luvalla.

x.v.Color (x.v.Colour)- ja x.v.Color (x.v.Colour) -logot ovat Sony Corporationin tavaramerkkejä.

BRAVIA on Sony Corporationin tavaramerkki.

PlayStation on Sony Computer Entertainment Inc:n rekisteröity tavaramerkki.

WALKMAN on Sony Corporationin rekisteröity tavaramerkki.

MICROVAULT on Sony Corporationin tavaramerkki.

InstaPrevue™ on Silicon Image, Inc.-yhtiön tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.

Sisällys

Tietoja tästä käyttöoppaasta ........... 5

Vakiovarusteet ................................. 9

Osien kuvaus ja sijainti .................10

Alkutoimet ...................................... 17

Liitännät

1: Kaiuttimien asentaminen ......... 19

2: Kaiuttimien kytkeminen ........... 20

3: Television kytkeminen .............. 21

4a: Videolaitteiden kytkeminen ... 22

4b: Äänilaitteiden kytkeminen ..... 26

5: Antennien kytkeminen ............. 27

6: Verkkovirtajohdon

kytkeminen .............................. 27

Viritinvahvistimen valmisteleminen

Virran kytkeminen

viritinvahvistimeen ................. 28

Viritinvahvistimen

asetusten määrittäminen

Pika-asetus-toiminnolla ......... 28

Kuvaruutunäytön (OSD)

käyttöohjeet ............................. 30

Perustoiminnot

Tulolähdelaitteen toistaminen ..... 31

iPod/iPhone-laitteen

toistaminen .............................. 33

USB-laitteen toistaminen ............. 36

Virittimen toiminnot

FM-/AM-radion

kuunteleminen ........................ 39

FM-/AM-radioasemien

esiasettaminen

(Preset Memory) ..................... 41

RDS-lähetysten

vastaanottaminen .................... 41

(vain Euroopan ja

Australian mallit) ....................41

Äänitehosteista nauttiminen

Äänikentän valitseminen .............. 42

Yötilatoiminnon käyttäminen .....45

Kalibrointityypin valitseminen .... 45

Taajuuskorjaimen säätäminen ..... 45

Pure Direct -toiminnon

käyttäminen ............................. 46

Äänikenttien palauttaminen

oletusasetuksiksi ...................... 46

BRAVIA Sync -ominaisuudet

Mikä on BRAVIA Sync? ............... 47

BRAVIA Sync -toiminnon

valmisteleminen ...................... 47

Yhden kosketuksen toisto ............ 48

Järjestelmän äänenhallinta ...........49

Järjestelmän virrankatkaisu .......... 49

Kohtauksen valinta ........................ 50

Kotiteatterin ohjaus ....................... 50

Remote Easy Control .................... 50

Muut toiminnot

Digitaalisen ja analogisen

äänen vaihtaminen

(INPUT MODE) ..................... 51

Muiden äänituloliittimien

käyttäminen

(Audio Input Assign) ............. 51

Tehdasoletusasetusten

palauttaminen ......................... 52

Asetusten säätäminen

Settings-valikon käyttäminen ......53

Easy Setup ....................................... 55

Speaker Settings -valikko .............. 55

Audio Settings -valikko ................. 58

HDMI Settings -valikko ................ 59

Input Settings -valikko .................. 60

System Settings -valikko ............... 61

Käyttäminen ilman

OSD-valikkoa .......................... 61

Kauko-ohjaimen käyttäminen

Tulopainikkeiden määrittäminen

uudelleen .................................. 66

Tulopainikkeiden nollaaminen .... 67

Lisätietoja

Varotoimet ...................................... 68

Vianmääritys .................................. 69

Tekniset tiedot ................................76

Hakemisto ....................................... 78

Vakiovarusteet

• Käyttöohjeet (tämä käyttöopas)

• Pika-asetusopas (1)

• Kauko-ohjain (RM-AAU168) (1)

• R6-paristot (AA-koko) (2)

• FM-lanka-antenni (1)

•AM-kehäantenni (1)

• Mittausmikrofoni (ECM-AC2) (1)

Paristojen asettaminen kauko-ohjaimeen

Aseta kaksi R6-paristoa (AA-koko, vakiovaruste) kauko-ohjaimeen. Huomioi napaisuus, kun asennat paristot.

Huomautuksia

• Älä jätä kauko-ohjainta erittäin kuumaan tai kosteaan paikkaan.

• Älä käytä uusia paristoja vanhojen kanssa.

• Älä sekoita mangaaniparistoja ja muita paristoja.

• Älä altista kaukosäätimen anturia suoralle auringonvalolle tai valaistuslaitteille. Seurauksena voi olla virhetoiminto.

• Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta välttyisit mahdollisen paristojen vuodon ja korroosion aiheuttamilta vahingoilta.

• Kun vaihdat paristot, kaukosäätimen painikkeet saattavat nollautua oletusasetuksiinsa. Jos näin tapahtuu, määritä tulopainikkeet uudelleen (sivu 66).

• Kun viritinvahvistin ei enää vastaa kaukoohjaimen signaaleihin, vaihda kaikki paristot uusiin.

Osien kuvaus ja sijainti

Etupaneeli

A ?/1 (virta/valmiustila)

(sivut 28, 40, 46, 52)

B ?/1 (on/standby)-merkkivalo

Palaa seuraavasti: Vihreä: viritinvahvistimeen on kytketty virta. Keltainen: viritinvahvistin on valmiustilassa ja – HDMI-ohjaus-asetuksena on

(sivu 59) On.

– Pass Through (sivu 60) -asetuksena

on On* tai Auto. Sammuu, kun viritinvahvistin on valmiustilassa ja HDMI-ohjaus- ja Pass Through -asetuksena on Off.

* Vain Yhdysvaltojen, Kanadan ja

Australian mallit.

C SPEAKERS (sivu 20)

Voit kytkeä tai katkaista kaiutinjärjestelmän virran painamalla toistuvasti.

D TUNING MODE, TUNING +/–

Käytä viritintä (FM/AM) painamalla tätä painiketta. Hae asemaa painamalla TUNING +/–

-painiketta.

E A.F.D./2CH, MOVIE, MUSIC (sivu 42) F Näyttö (sivu 11) G NIGHT MODE (sivu 45) H INPUT MODE (sivu 51) I DIMMER

Säätää näytön kirkkautta kolmella eri tasolla.

J DISPLAY (sivu 66) K Kauko-ohjaimen anturi

Vastaanottaa kauko-ohjaimen signaaleja.

L PURE DIRECT (sivu 46) M PURE DIRECT -ilmaisin

Syttyy, kun Pure Direct -toiminto aktivoidaan.

N MASTER VOLUME (sivu 32) O INPUT SELECTOR (sivut 29, 32, 51)

(USB)-portti (sivu 26)

P Q AUTO CAL MIC -liitin (sivu 29) R PHONES-liitin

Kuulokeliitäntä.

Näytön osoittimet

A Tuloilmaisin

Syttyy osoittamaan nykyisen tulosignaalin.

HDMI

Viritinvahvistin tunnistaa laitteen, joka on liitetty HDMI IN -liittimeen.

ARC

TV-tulo on valittu ja Audio Return Channel (ARC) -signaalit tunnistetaan.

COAX

Digitaalinen signaali tuodaan COAXIAL-liittimeen (sivu 51).

OPT

Digitaalinen signaali tuodaan OPTICAL-liittimeen (sivu 51).

B D.C.A.C.

Syttyy, kun Auto Calibration

-toiminnon mittaustulokset otetaan käyttöön.

C Dolby Digital Surround -merkkivalo*

Merkkivalo syttyy, kun viritinvahvistin purkaa vastaavaa Dolby Digital -muotoista signaalia.

TrueHD

D DTS(-HD) -ilmaisin*

Dolby Digital Dolby TrueHD

Merkkivalo syttyy, kun viritinvahvistin purkaa vastaavaa DTS-muotoista signaalia.

DTS DTS-HD

E SP

Palaa, kun kaiutinjä rjestelmän virta on kytkettynä.

F Virityksen merkkivalo

Syttyy, kun viritinvahvistin virittyy stereolähetykseen.

MEM

Syttyy, kun muistitoiminto, kuten Preset Memory (sivu 41) jne., on käytössä.

G SLEEP

Syttyy, kun uniajastin otetaan käyttöön (sivu 15).

H EQ

Syttyy, kun taajuuskorjain otetaan käyttöön.

I D.R.C.

Syttyy, kun dynamiikka-alueen pakkaus on aktivoitu (sivu 59).

J NEO:6

Syttyy, kun DTS Neo:6 Cinema/Music

-purkaus on aktivoitu (sivu 43, 44).

K Dolby Pro Logic -merkkivalo

Vastaava ilmaisin syttyy, kun viritinvahvistin suorittaa Dolby Pro Logic -prosessointia. Tämä matriisitilaäänen purkutekniikka voi parantaa tulosignaalia.

PL PL II

Dolby Pro Logic Dolby Pro Logic II

Huomautus

Nämä merkkivalot eivät välttämättä syty kaiutinsijoitteluasetuksesta riippuen.

L USB

Syttyy, kun iPod-/iPhone- tai USB-laite havaitaan.

* Kun toistat Dolby Digital- tai DTS-muotoista

levyä, varmista, että olet liittänyt kaikki digitaaliset liitännät. Varmista myös, ettei INPUT MODE -asetuksena ole Analog (sivu 51) eikä Analog Direct.

Takapaneeli

Punainen (R)

Valkoinen (L)

Musta

Keltainen

A DIGITAL INPUT/OUTPUT -osio

HDMI IN/OUT* -liittimet (sivut 21, 24)

OPTICAL IN -liittimet (sivut 21, 25)

COAXIAL IN -liitin (sivu 26)

B TUNER-osio

FM ANTENNA -liitin (sivu 27)

AM ANTENNA -liitännät (sivu 27)

C SPEAKERS-osio (sivu 20)

D AUDIO INPUT/OUTPUT -osio

AUDIO IN -liittimet (sivut 21, 25, 26)

SUBWOOFER OUT

-liittimet (sivu 20)

E VIDEO INPUT/OUTPUT -osio

(sivut 21, 25)

VIDEO IN/OUT*

-liittimet

* HDMI TV OUT- tai MONITOR OUT -liitin on

liitettävä TV:hen, jotta voit katsella valitun tulon kuvaa (sivu 21).

Kauko-ohjain

V/v/B/b

Käytä viritinvahvistinta ja muita laitteita viritinvahvistimen mukana toimitetulla kaukosäätimellä. Kaukosäädin on määritetty ohjaamaan Sonyn äänen- ja kuvantoistolaitteita. Voit määrittää kaukoohjaimen tulopainikkeet uudelleen vastaamaan viritinvahvistimeen liitettyjä laitteita (sivu 66).

RM-AAU168

A ?/1 (virta/valmiustila)

Kytkee virran viritinvahvistimeen tai asettaa sen valmiustilaan.

Virran säästäminen valmiustilassa

Kun HDMI-ohjaus (sivu 59)- ja Pass Through (sivu 60) -toimintojen asetuksena on Off.

B TV ?/1

(virta/valmiustila)

Kytkee televi sioon virran tai kytk ee sen valmiustilaan.

C Tulopainikkeet

Valitsee käytettävän laitteen. Viritinvahvistin käynnistyy, kun mitä tahansa tulopainiketta painetaan valmiustilan aikana. Nämä painikkeet on määritetty ohjaamaan Sony-laitteita.

D TOP MENU

Avaa tai sulkee BD-ROM- tai DVD-levyn päävalikon.

REPEAT

Toistaa raidan tai kansion toistuvasti.

POP UP/MENU

Avaa tai sulkee BD-ROM-levyn avattavan-valikon tai DVD-levyn valikon.

SHUFFLE

Toistaa raidan tai kansion satunnaisessa järjestyksessä.

E +/–

Valitsee kansion.

F AMP MENU

Näyttää valikon viritinvahvistimen käyttöä varten.

Valitse valikkokohteita painamalla V/v/B/b-painikkeita ja vahvista valinta painamalla .

H OPTIONS

Näyttää ja valitsee kohteita asetusvalikoista.

I HOME

J./

Näyttää päävalikon TV-näytössä.

1),

m/M

Ohita, hae taaksepäin/eteenpäin, toista, tauko, pysäytä.

TUNING +/–

Hakee aseman.

D.TUNING

Siirtyy suoraviritystilaan.

PRESET +/–

Valitsee esiasetettuja asemia tai kanavia.

MEM

Tallentaa aseman virittimen käytön aikana.

K SOUND FIELD +/–

Valitsee äänikentän (sivu 42).

L PURE DIRECT (sivu 46) M SLEEP

Katkaisee viritinvahvistimen virran automaattisesti määritettyyn aikaan. Aina kun painat SLEEP, näyttö siirtyy seuraavaan tilaan seuraavasti:

0:30:00 t 1:00:00 t 1:30:00 t 2:00:00 t OFF

Kun uniajastin on käytössä, SLEEP

-ilmaisin syttyy näyttöön.

Vihje

Voit tarkistaa viritinvahvistimen virran katkaisemiseen jäljellä olevan ajan painamalla SLEEP-painiketta. Jäljellä oleva aika näkyy näytössä. Jos painat SLEEP

-painiketta uudelleen, uniajastin peruutetaan.

N +/–

Säätää kaikkien kaiuttimien äänenvoimakkuuden tasoa samanaikaisesti.

Kytke ääni pois väliaikaisesti. Palauta ääni painamalla painiketta uudelleen.

P RETURN O

Palaa edelliseen valikkoon tai poistuu valikosta, kun valikko tai kuvaruutuopas näkyy TV-näytössä.

Q DISPLAY

R Numeropainikkeet

Näyttää tiedot näytössä.

1)2)

Paina, kun haluat – esiasettaa tai virittää esiasetetun

aseman (sivu 41).

– valita raitojen numeroita (Valitse

raita 10 painamalla 0/10-painiketta.)

– valita kanavien numeroita.

S PREVIEW (HDMI)

Valitsee HDMI:n esikatselu

-toiminnon. Ottaa käyttöön viritinvahvistimeen liitettyjen HDMI-tulojenkuva kuvassa

-esikatselun. Valitse kukin HDMI-tulojen esikatselu painamalla toistuvasti V/v ja syötä/ vahvista valinta painamalla . (Tämä ominaisuus toimii Silicon Image InstaPrevue™ -teknologialla.)

Huomautus

HDMI:n esikatselu -toiminto on käytettävissä HDMI BD-, DVD-, GAME- ja SAT/CATV-tulolle.

Vihjeitä

• Tämä toiminto ei toimi seuraavissa tilanteissa. – Laitetta ei ole kytketty HDMI

-tuloliitäntään.

– Kytkettyä laitetta ei ole tuettuun HDMI

-tuloliitäntään.

– Nykyinen HDMI-tulo ei ole nykyinen

tulo. –Kun Fast View on Off. – Kun tukematon HDMI-videomuoto

(480i, 576i, 4K, jotkut 3D

-videosignaalit, jotkut videokameran

signaalit tai VGA-signaali) on tulo.

• Kuva kuvassa -esikatselu on tummennettu, kun videosignaalin tulo on 4K tai 3D.

iPhone CTRL

Siirtyy iPod/iPhone-ohjaustilaan, kun käytössä on iPod/iPhone.

T AMP

Aktivoi viritinvahvistimen käytön.

U TV INPUT

Valitsee tulosignaalin (TV-tulo tai videotulo).

Lisätietoja painikkeista, joita voit käyttää eri laitteiden hallintaan on jäljempänä olevassa taulukossa (sivu 16).

5- ja SOUND FIELD + -painikkeissa on kohoumat. Käytä kohoumia viitteenä viritinvahvistimen käytössä.

Huomautuksia

• Edellä olevat selitykset on tarkoitettu vain esimerkeiksi.

• Liitetyn laitteen mallin mukaan jotkin tässä osiossa selitetyt toiminnot eivät välttämättä toimi mukana toimitetun kaukosäätimen avulla.

Muiden Sony-laitteiden hallinta

Nimi TV Videonauhuri DVD-

2 TV ?/1 4 TOP MENU, REPEAT

POP UP/MENU, SHUFFLE

7 V/v/B/b, 8 OPTIONS

I HOME J ./PRESET –,

>/PRESET + m/TUNING –,

M/TUNING + N, X, x

qh RETURN O

Q DISPLAY R Numeropainikkeet

wa TV INPUT

zzzz zzz zzzz zzzzz

zzzzz

zzzzz zzz zzzzz zzzzz z

soitin

zzz zzz

Blu-ray Disc

-soitin

CD-soitin

Alkutoimet

Analoginen

Laadukas kuva

Digitaalinen

Seuraavien yksinkertaisten vaiheiden avulla voit nauttia viritinvahvistimeen liitetystä äänen- ja kuvantoistolaitteesta. Varmista ennen johtojen liittämistä, että verkkovirtajohto on irrotettu.

Kaiuttimien asentaminen ja kytkeminen (sivu 19, 20)

Laitteeseen sopivan liitännän tarkistaminen

Television ja videolaitteiden kytkeminen (sivu 21, 22)

Kuvanlaatuun vaikuttaa liitettävä liitin. Tutustu alla olevaan kuvaan. Valitse liitäntä laitteessa olevien liittimien mukaan. Suosittelemme, että liität videolaitteet HDMI-liitännällä, jos laitteissa on HDMI-liittimet.

Äänilaitteiden kytkeminen (sivu 26)

Viritinvahvistimen valmisteleminen

Lisätietoja on kohdissa 6: Verkkovirtajohdon kytkeminen (sivu 27) ja Virran kytkeminen viritinvahvistimeen (sivu 28).

Viritinvahvistimen asentaminen

Lisätietoja on kohdassa Viritinvahvistimen asetusten määrittäminen Pika-asetustoiminnolla (sivu 28).

Liitetyn laitteen äänilähtöasetusten määrittäminen

Jos haluat toistaa monikanavaista digitaaliääntä, tarkista liitetyn laitteen digitaalinen äänilähtöasetus. Tarkista, että Sony Blu-ray Disc -soittimen Audio (HDMI) -, BD Audio MIX Setting , MIX Output Mode -, Dolby Digital/DTS -, Dolby Digital - ja DTS -asetuksiksi on määritetty Auto, Off , Bitstream, Dolby Digital ja DTS tässä järjestyksessä (1. elokuuta 2012 lähtien). Kun PlayStation 3 on kytketty viritinvahvistimeen HDMI-kaapelilla, valitse Audio Output Settings Sound Settingsvalikosta ja valitse HDMI ja Automatic (järjestelmäohjelmiston versiossa 4.21). Lisätietoja on liitettyjen laitteiden mukana toimitetuissa käyttöohjeissa.

Viritinvahvistimen tukemat digitaaliset äänimuodot

Digitaaliset äänimuodot, joita tämä viritinvahvistin voi purkaa, vaihtelevat liitettyjen laitteiden digitaalisten äänilähtöliittimien mukaan. Tämä viritinvahvistin tukee seuraavia äänimuotoja.

Äänimuoto

[Display]

Dolby Digital [DOLBY D]

Dolby Digital Plus

[DOLBY D +]

Dolby TrueHD

[DOLBY HD]

DTS [DTS]

DTS 96/24 [DTS 96/24]

DTS-HD High Resolution Audio

Kanavien

enimmäismäärä

5.1 aa

7.1

5.1 aa

7.1

[DTS-HD HR]

DTS-HD Master Audioa)

7.1

[DTS-HD MA]

Monikanavainen lineaarinen PCM

7.1

[PCM]

Äänisignaalit viedään toisessa muodossa, jos toistolaite ei hyväksy kyseistä muotoa. Lisätietoja on toistolaitteen käyttöohjeessa.

Signaalit, joiden näytetaajuus on yli 96 kHz, toistetaan taajuudella 96 kHz tai 88,2 kHz.

Signaali toistetaan 5.1-kanavaisena.

Toistolaitteen ja viritinvahvistimen

välinen etäisyys

COAXIAL/OPTICAL HDMI

× a

Liitännät

1: Kaiuttimien asentaminen

Liitännät

Tämän viritinvahvistimen kanssa voi käyttää enintään 5.2-kanavaista järjestelmää (5 kaiutinta ja 2 bassokaiutinta).

Jotta voisit täysin nauttia teatterinkaltaisesta monikanavaisesta tilaäänestä, tarvitset viisi kaiutinta (kaksi etukaiutinta, keskikaiuttimen ja kaksi takakaiutinta) sekä bassokaiuttimen.

Esimerkki kaiutinjärjestelmän asettelusta

A Etukaiutin (vasen) B Etukaiutin (oikea) C Keskikaiutin D Takakaiutin (vasen) E Takakaiutin (oikea) F Subwoofer

Vihjeitä

•Kulmien A tulisi olla sama.

• Koska bassokaiutin ei lähetä kovinkaan suunnattuja signaaleja, voit asettaa sen mihin tahansa.

2: Kaiuttimien kytkeminen

Oikea Vasen

Keskikaiutin

Takakaiutin

Etukaiutin

Bassokaiutin *

Oikea Vasen

Varmista ennen johtojen liittämistä, että verkkovirtajohto on irrotettu.

A Monoäänijohto (lisävaruste) B Kaiutinjohto (lisävaruste)

* Kun liität bassokaiuttimen, jossa on

automaattinen valmiustilatoiminto, kytke toiminto pois käytöstä elokuvia katsellessa. Jos automaattinen valmiustilatoiminto on kytketty päälle, bassokaiutin kytkeytyy automaattisesti valmiustilaan bassokaiuttimen tulosignaalin tason mukaisesti, jolloin ääntä ei välttämättä kuulu.

Huomautus

Voit kytkeä tai katkaista kaiutinjärjestelmän virran painamalla SPEAKERS-painiketta (sivu 10).

3: Television kytkeminen

A**

Ääni-/video-

signaalit

Äänisignaalit Videosignaalit

BC* D

tai

Voit katsella valitun tulon kuvaa, kun liität HDMI TV OUT- tai MONITOR OUT -liittimen televisioon. Voit käyttää viritinvahvistinta OSD (On-Screen Display) -kuvaruutunäytön avulla, jos liität HDMI TV OUT -liittimen televisioon. Varmista ennen johtojen liittämistä, että verkkovirtajohto on irrotettu.

ARC

Liitännät

A Optinen digitaalikaapeli (lisävaruste) B Äänikaapeli (lisävaruste) C HDMI-kaapeli (lisävaruste)

Sony suosittelee, että käytät valtuutettua HDMI-kaapelia tai Sonyn HDMI

-kaapelia.

D Videojohto (lisävaruste)

Suositeltu kytkentä Vaihtoehtoinen kytkentä

Televisiolähetysten monikanavaisesta tilaäänestä nauttiminen viritinvahvistimen avulla

* Jos käytettävä TV on yhteensopiva Audio

Return Channel (ARC) -toiminnon kanssa, liitä C. Varmista, että HDMI Settings -valikon Control for HDMI -asetuksena on On (sivu 59). Jos haluat valita äänisignaalin muulla kuin HDMI-kaapelilla (esimerkiksi optisen digitaalijohdon tai äänijohdon kautta), vaihda äänitulotilaa INPUT MODE toiminnon avulla (sivu 51).

** Jos TV ei ole yhteensopiva Audio Return

Channel (ARC) -toiminnon kanssa, liitä A.

Varmista, että TV:n äänenvoimakkuus on nollassa, tai ota käyttöön TV:n mykistystoiminto.

Huomautuksia

• L iitä TV-näyttö tai pr ojektori viritinva hvistimen HDMI TV OUT- tai MONITOR OUT

-liittimeen. Et välttämättä pysty tallentamaan, vaikka liität tallennuslaitteen.

• TV:n ja antennin välisen liitännän tilan mukaan TV-ruudun kuva voi olla vääristynyt. Sijoita tässä tilanteessa antenni kauemmas viritinvahvistimesta.

• Kun liität optisia digitaalijohtoja, työnnä liittimiä suoraan, kunnes ne napsahtavat paikalleen.

• Älä taivuta tai sido optisia digitaalijohtoja.

Vihjeitä

• Kaikki digitaaliset audioliittimet ovat yhteensopivia näytetaajuuksien 32 kHz, 44,1 kHz, 48 kHz ja 96 kHz kanssa.

• Kun liität television äänilähtöliittimen viritinvahvistimen TV IN -liittimeen ja haluat toistaa television ääntä viritinvahvistimeen kytketyistä kaiuttimista, määritä television äänilähtöliitin Fixed-tilaan, jos sen tilaa voi vaihtaa Fixed- ja Variable-tilan välillä.

Äänen kuunteleminen televisiosta

Jos TV ei tue järjestelmän äänenhallintatoimintoa, määritä HDMI Settings -valikon HDMI Audio Out

-asetukseksi TV+AMP (sivu 60).

4a: Videolaitteiden kytkeminen

HDMI-liitännän käyttäminen

High-Definition Multimedia Interface (HDMI) on rajapinta, joka lähettää videoja äänisignaaleja digitaalisessa muodossa. Sony BRAVIA Sync -yhteensopivien laitteiden käyttäminen on entistä helpompaa, kun liität ne HDMI-kaapelin avulla. Lisätietoja on kohdassa BRAVIA Sync -ominaisuudet (sivu 47).

HDMI-ominaisuudet

• HDMI:n kautta siirretyt digitaaliset signaalit voidaan toistaa viritinvahvistim een liitetyistä kaiuttimista. Tämä signaali tukee muotoja Dolby Digital, DTS ja Linear PCM. Lisätietoja on kohdassa Viritinvahvistimen tukemat digitaaliset äänimuodot (sivu 18).

• HDMI-liitännän avulla viritinvahvistin voi vastaanottaa monikanavaisia lineaarisi a PCM-signaalia (jopa 8 kanavaa ) korkeintaan 192 kHz:n näytetaajuudella.

• Tämä viritinvahvistin tukee High Bitrate Audio (DTS-HD Master Audio, Dolby TrueHD)-, Deep Color (Deep Colour)-, x.v.Color (x.v.Colour)-, 4K- ja 3D-signaaleja.

• Jotta voit nauttia 3D-kuvista, kytke 3Dyhteensopiva televisio ja videolaite (kuten Blu-ray Disc -soitin, Blu-ray Disc

-tallennin, PlayStation 3) viritinvahvistimeen High Speed HDMI -kaapelilla, ota käyttöön 3D-lasit ja toista 3D-sisältöä.

• Jotta voit nauttia 4K (HDMI BD-, GAME- ja SAT/CATV-tulo) -kuvista, kytke 4K-yhteensopiva televisio ja videolaite (kuten Blu-ray Disc -soitin, Blu-ray Disc -tallennin, PlayStation 3) viritinvahvistimeen High Speed HDMI

-kaapelilla ja toista 4K-sisältöä.

• Voit katsella HDMI BD-, DVD-, GAMEja SAT/CATV-tuloa kuva kuvassa

-esikatseluikkunoissa.

Huomautus HDMI-liitännöistä

• S uper Audio CD -levyjen DSD-signaaleja ei vastaanottaa eikä lähettää.

• Käytössä olevan television tai videolaitteen mukaan 4K- tai 3D-kuvia ei välttämättä näytetä.

• Lisätietoja on kunkin liitetyn laitteen käyttöohjeessa.

Johtojen kytkeminen

• Varmista ennen johtojen liittämistä, että verkkovirtajohto on irrotettu.

• Kaikkia johtoja ei ole tarpeen liittää.Tee liitännät sen mukaan, miten liitetyissä laitteissa on liittimiä käytettävissä.

• Käytä High Speed HDMI -kaapelia. Jos käytössä on Standard HDMI -kaapeli, 1080p-, Deep Color (Deep Colour)-, 4Ktai 3D-kuvat eivät välttämättä näy oikein.

• Emme suosittele HDMI-DVImuunnoskaapelin käyttöä. Kun liität HDMI-DVI-muunnoskaapelin DVI-Dlaitteeseen, ääni ja/tai kuva ei välttämättä toimi. Liitä erilliset äänijohdot tai digitaaliset liitäntäjohdot ja määritä sitten Input Settings -valikon Audio Input Assign -asetus (sivu 61), jos ääni ei toistu oikein.

• Kun liität optisia digitaalijohtoja, työnnä liittimiä suoraan, kunnes ne napsahtavat paikalleen.

• Älä taivuta tai sido optisia digitaalijohtoja.

Vihje

Kaikki digitaaliset audioliittimet ovat yhteensopivia näytetaajuuksien 32 kHz,

44.1 kHz, 48 kHz, and 96 kHz kanssa.

Jos haluat liittää useita digitaalilaitteita, mutta vapaata tuloa ei ole käytettävissä

Lisätietoja on kohdassa Muiden äänituloliittimien käyttäminen (Audio Input Assign) (sivu 51).

Liitännät

Laitteen liittäminen HDMI-liittimillä

Blu-ray Disc

-soitin

Ääni-/video-

signaalit

AAA

Ääni-/video-

signaalit

Ääni-/video-

signaalit

Ääni-/video-

signaalit

DVD-soitin PlayStation 3

Satelliittiviritin,

kaapelitelevisioviritin

Jos laitteessa ei ole HDMI-liitintä, katso sivu 25.

A HDMI-kaapeli (lisävaruste)

Sony suosittelee, että käytät valtuutettua HDMI-kaapelia tai Sonyn HDMIkaapelia.

+ 56 hidden pages

Sony STR-DH540 Users guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tietoja tästä käyttöoppaasta

Vakiovarusteet

Osien kuvaus ja sijainti

Alkutoimet

Liitännät

1: Kaiuttimien asentaminen

2: Kaiuttimien kytkeminen

3: Television kytkeminen

4a: Videolaitteiden kytkeminen
