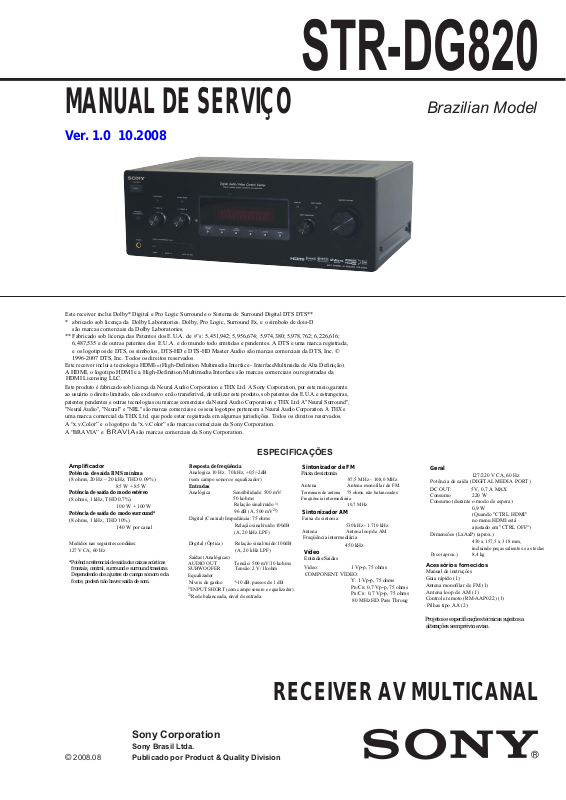

STR-DG820

MANUAL DE SERVIÇO

Brazilian Model

Ver. 1.0 10.2008

Este receiver inclui Dolby* Digital e Pro Logic Surround e o Sistema de Surround Digital DTS DTS**
* abricado sob licença da

são marcas comerciais da Dolby Laboratories.

** Fabricado sob licença das Patentes dos E.U.A. de
6,487,535
e os logotipos de DTS, os símbolos, DTS-HD e DTS-HD Master Audio são marcas comerciais da DTS, Inc. ©
1996-2007 DTS, Inc. Todos os direitos reservados.

Este receiver inclui a tecnologia HDMITM (High-Definition Multimedia Interface - InterfaceMultimidia de Alta Definição).
A HDMI, o logotipo HDMI e a High-Definition Multimedia Interface são marcas comerciais ou registradas da

HDMI Licensing LLC.

Este produto é fabricado sob licença da Neural Audio Corporation e THX Ltd. A Sony Corporation, por este meio,garante
ao usuário o direito limitado, não exclusivo e não transferível, de utilizar este produto, sob patentes dos E.U.A.e estrangeiras,
patentes pendentes e outras tecnologias ou marcas comerciais da Neural Audio Corporation e THX Ltd. A"Neural Surround",
"Neural Audio", "Neural" e "NRL" são marcas comerciais e os seus logotipos pertencem a Neural Audio Corporation. A THX e
uma marca comercial da THX Ltd. que pode estar registrada em algumas jurisdições. Todos os direitos reservados.
A “x.v.Color” e o logotipo da “x.v.Color” são marcas comerciais da Sony Corporation.

A “BRAVIA” e são marcas comerciais da Sony Corporation.

e de outras patentes dos E.U.A. e do mundo todo emitidas e pendentes. A DTS e uma marca registrada,

Dolby Laboratories. Dolby, Pro Logic, Surround Ex, e o símbolo de dois-D

#’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616;

Amplificador

Potência de saída RMS mínima

(8 ohms, 20 Hz – 20 kHz, THD 0.09%)

Potência de saída do modo estéreo

(8 ohms, 1 kHz, THD 0.7%)

Potência de saída do modo surround*

(8 ohms, 1 kHz, THD 10%)

Medidos nas seguintes condicões:
127 V CA, 60 Hz

*Potência referencial de saída das caixas acústicas

frontais, central, surround e surround traseiras.
Dependendo dos ajustes do campo sonoro e da
fonte, poderá

85 W + 85 W

100 W + 100 W

140 W por canal

não haver saída de som.

ESPECIFICAÇÕES

Resposta de freqüência

Analogica 10 Hz . 70 kHz, +0,5/-2dB
(sem campo sonoro e equalizador)

Entradas

Analógica Sensibilidade: 500 mV/

Digital (Coaxial) Imped

Digital (Óptica) Relação sinal/ruído:100dB

Saídas (Analógicas)
AUDIO OUT Tensão: 500 mV/10 kohms

SUBWOOFER Tensão: 2 V/1 kohm
Equalizador

Níveis de ganho +10 dB, passos de 1 dB

1)

INPUT SHORT

2)

Rede balanceada, nível de entrada.

50 kohms

Relação sinal/ruído

96 dB (A, 500 mV

ância: 75 ohms

Relação sinal/ruí

(A, 20 kHz LPF)

(A, 20 kHz LPF)

-

(com campo sonoro e equalizador).

do:

1)

2)

)

100dB

RECEIVER AV MULTICANAL

Sintonizador de FM

Faixa de sintonia

Antena Antena monofilar de FM

Terminais de antena 75 ohms, não balanceados
Freqüência intermediária

Sintonizador AM

Faixa de sintonia

Antena Antena loop de AM

Freqüência intermediária

Vídeo

Entradas/Saídas
Video: 1 Vp-p, 75 ohms

COMPONENT VÍDEO:

87,5 MHz - 108,0 MHz

10,7 MHz

530 kHz - 1.710 kHz

450 kHz

Y: 1 Vp-p, 75 ohms
PB/CB: 0,7 Vp-p, 75 ohms
PR/CR: 0,7 Vp-p, 75 ohms
80 MHz HD Pass Throug

Geral

Potência de saída (DIGITAL MEDIA PORT)
DC OUT: 5V, 0,7 A MAX

Consumo 220 W

Consumo (durante o modo de espera)

Dimensões (LxAxP) (aprox.)

Peso (aprox.) 8,4 kg

Acessórios fornecidos

Manual de instruções
Guia rápido (1)
Antena monofilar de FM (1)

Antena loop de AM (1)
Controle remoto (RM-AAP022) (1)

Pilhas tipo AA (2)

Projetos e especificações técnicas sujeitos a
alterações sem prévio aviso.

127/220 V CA, 60 Hz

0,9 W
(Quando "CTRL:HDMI"
no menu HDMI está
ajustado em "CTRL OFF")

430 x 157,5 x 318 mm,
incluindo peças salientes e as teclas

2008.08

©

Sony Corporation

Sony Brasil Ltda.
Publicado por Product & Quality Division

STR-DG820

Notas sobre reparo do componentes do tipo Chip

• Nunca reutilize um componente tipo chip.

• Informamos que os capacitores eletrolíticos de tântalo podem

ser danificados se expostos a altas temperaturas.

VERIFICAÇÃO DE SEGURANÇA

Após corrigir o problema original , efetue as seguintes inspeções de
segurança antes de liberar o aparelho para o cliente: Verifique os
terminais da antena, o acabamento metálico, os botões "metalizados",
os parafusos e todas as outras peças metálicas expostas, procurando por
fugas de CA. Verifique a presença de fugas conforme a descrição abaixo.

TESTE DE FUGA

A fuga do AC de alguma parte do metal exposta a terra e de todas
as partes do metal expostas que tenham um retorno ao chassis,
não deve exceder 0.5 mA (500 microampers.). A corrente de
fuga pode ser medida por qualquer um dos tres metodos.

1.

Um aparelho medidor de fuga, como Simpson 229 ou RCA

WT-540A. Siga as instruções dos fabricantes para usar esses
instrumentos.

2. Um mili-amperimetro de AC operado a bateria. O multimetro
digital Data Precision 245 e adequado para esse servico.

3. Medindo a queda de tensão através de um resistor por meio
de um multimetro ou de um voltimetro de AC operado a bateria.
A indicação de "limite" e de 0,75V, desse modo os medidores
analógicos precisam ter uma escala precisa de baixa tensão. O
Simpsom 250 e o Sanwa SH-63Trd são exemplos de multimetros
passivos apropriados. Quase todos os multimetros operados a
bateria que tem uma faixa de 2 V são adequados. (Veja Fig. A)

Para peça de metal
exposta no aparelho

1.5 kΩ0.15 μF

Terra

A.

Fig.

AC
voltmeter
(0.75 V)

SURROUND

SURROUND BACK

L

L

CENTER

R

R

SPEAKERS

FRONT AFRONT B

L

L

R

R

SPEAKERS

2

SEÇÃO 1

NOTAS DE SERVIÇO

STR-DG820

ÍNDICE

1. NOTAS DE SERVIÇO ........................................... 3

2. GERAL .............................

.....................

...................... 4

3. DESMONTAGEM

3-1. Fluxo de Desmontagem .....

3-2. Tampa ......................................

3-3. Boloco do Painel Frontal ................................................ 10

3-4. Boloco do Painel Traseiro .............................................. 10

3-5. Bloco Principal ............................

3-6. Placa Principal ............................

4. MODO DE TESTE .....................

5. VERIFICAÇÃO ELÉTRICAS .....

...................................

...............................

.............................

............................

.........................

...................

......... 9

........ 9

...... 11

........ 11

.... 12

...... 13

6. DIAGRAMAS

6-1. Diagrama em Blocos - Seção PRINCIPAL - .
6-2. Diagrama em Blocos - Seção HDMI - .
6-3. Diagrama em Blocos - Seção DSP - ...
6-4.

Diagrama em Blocos - Seção AUDIO - .....

6-5.

Diagrama em Blocos - Seção

6-6.

Placa de Circuito Impresso - Placa PRINCIPAL - .
6-7. Diagrama Esquemático - Placa PRINCIPAL (1/3) - .
6-8. Diagrama Esquematico - Placa PRINCIPAL (2/3) - .
6-9.

Diagrama Esquematico - Placa PRINCIPAL (3/3) - .
6-10.

Placa de Circuito Impresso

- Placa HDMI (Lado de Componente) - ...
6-

11. Placa de Circuito Impresso

- Placa HDMI (Lado de Condutor) - .......

6-12.

Diagrama Esquematico - Placa HDMI (1/2) -

6-13.

Diagrama Esquematico - Placa HDMI (2/2) - .

6-14. Placa de Circuito Impresso - Placa DSP - .

6-15. Diagrama Esquematico - Placa DSP - .....

6-16. Placas de Circuito Impresso

- Seção DIGITAL AUDIO (1/2) - ......

6-17. Placa de Circuito Impresso

- Seção DIGITAL AUDIO (2/2) - ....

6-18 Diagrama Esquematico

- Seção DIGITAL AUDIO (1/2) ­6-19. Diagrama Esquematico

- Seção DIGITAL AUDIO (2/2) - ........

6-20. Placa de Circuito Impresso - Placa MICOM - .

6-21. Diagrama Esquematico - Placa MICOM - ....

6-22. Placa de Circuito Impresso - Placa DISPLAY ­6-23. Diagrama Esquematico - Placa DISPLAY - ..
6-24. Placa de Circuito Impresso - Placa VIDEO - .
6-25. Diagrama Esquematico - Placa VIDEO - .
6-26. Placas de Circuito Impresso - Seção PAINEL -

6-27. Diagrama Esquematico - Seção PAeNEL - .......

6-28. Placa de Circuito Impresso - Placa SPEAKERd - .
6-29. Diagrama Esquematico - Placa SPEAKER - .
6-30. Placa de Circuito Impresso - Placa DCDCd - ..
6-31. Diagrama Esquematico - Placa DCDC - ..
6-32. Placas de Circuito Impresso - Seção POWER ­6-33. Diagrama Esquematico - Seção POWER - ..

FONTE DE ALIMENTAÇÃO

..........................

.................................

.............

...........................

.........................

...................

........

....................

...................

...............

...............

....................

...................

....................

.........................

......................

......................

......... 30

...............

...............

............

.................

.................

.............

............

.........

................

..............

..............

..................

.... 14

15

... 16

... 17

-

....

20

......

21

.....

.....

.. 24

..... 25

. 26
. 27

. 28

..... 29

...... 31

... 32

... 33

34

.. 35

. 36

37

38

39

40

.. 41

. 42

43

43

44

. 45

18

22
23

42

SOLDA SEM CHUMBO

Placas que exigem o uso de solda sem chumbo são impressas com
a marca LF (lead free) indicando que a solda não contém chumbo.
(Atenção: Algumas placas de circuito impresso podem não ter essa

marca devido ao seu tamanho reduzido.)

: IDENTIFICACAO DA SOLDA SEM CHUMBO

A solda livre de chumbo tem as seguintes caracteristicas:

• Derrete a uma temperatura 40 °C maior que a solda comum.

Ferros de solda comuns podem ser usados mas a ponta tem que
ser aplicada sobre a solda por um tempo maior.
Ferros de solda com ajuste de temperatura devem ser ajustados
no valor de 350 °C.
Atencao: A impressão da placa (trilhas de cobre) pode se soltar

se a ponta permanecer por muito tempo. Tenha cuidado!

• É mais viscosa
A solda livre de chumbo é mais viscosa (flui com menor faci-

lidade) que a solda comum, portanto tenha cuidado com as pon­tes de solda, especialmente entre os pinos de IC's.

• Pode ser utilizada com solda comum
É melhor usar apenas solda sem chumbo, mas este tipo também

pode ser adicionado a solda comum.

NOTA SOBRE REPAROS DOS
PLACA HDMI.

IC3506

e IC3508 da placa HDMI não pode ser trocado isolada-

. Quando IC3506 e IC3508 da placa HDMI são danificadas,

mente
substitua sempre conjunto com a placa montada.

NOTA SOBRE REPARO DO IC5021 DA PLACA DSP

IC5021

da placa DSP não pode ser trocado isoladamente.
IC5021 da placa DSP é danidicada, substitua sempre conjunto
com a placa montada.

NOTA SOBRE REPARO DO IC7005 DA PLACA MICOM

IC7005 da placa MICOM não pode ser trocado isoladamente.
IC7005 da placa MICOM é danidicada, substitua sempre conjunto

com a placa montada.

IC3506 E IC3508 DA

7. VISTA EXPLODIDAS

7-1. Seção Tampa ..................

7-2. Seção do Painel Frontal ...............

7-3. Seção do Painel Traseiro ...............

7-4. Seção Chassi .................

......................................

..............................

.........................

............................................

8. LISTA DE PEÇAS ELÉTRICAS ....

.......... 67

...... 68

........ 69

...................

... 70

. 71

3

Antes de Iniciar

9

Antes de Iniciar

Nome Função

A POWER Pressione para ligar ou

desligar o receiver (páginas
8, 32, 43, 44).

Indicador
luminoso ON/
STANDBY

Indica o estado do receiver
(página 8).

B TONE MODE Ajusta a qualidade do tom

(nível de graves/agudos)
das caixas acústicas
frontais.
Pressione TONE MODE
várias vezes para selecionar
o nível dos graves ou
agudos, e gire TONE +/–
para ajustar o nível
(páginas 32, 55).

TONE +/–

C TUNING MODE Pressione para selecionar o

modo de sintonização
(páginas 67, 70).

D TUNING +/– Gire para procurar uma

emissora (páginas 67, 70).

E Sensor remoto Recebe sinais do controle

remoto.

F Visor O estado atual do

componente selecionado
ou uma lista de opções
selecionáveis é indicado
aqui (página 10).

G DISPLAY Pressione várias vezes para

selecionar a informação
exibida no visor (páginas
83, 96).

H INPUT MODE Pressione para selecionar o

modo de entrada quando os
mesmos componentes
estiverem conectados a
ambas as tomadas digital e
analógica (página 77).

I MASTER

VOLUME

Gire para ajustar o nível de
volume de todas as caixas
acústicas ao mesmo tempo
(páginas 40, 41, 43, 44).

J INPUT

SELECTOR

Gire para selecionar a fonte
de entrada para a
reprodução (páginas 41, 67,
70, 77, 82, 84).

Nome Função

K 2CH/A.DIRECT Pressione para selecionar

um campo sonoro (páginas
32, 60, 62, 65).

A.F.D.
MOVIE
MUSIC

L DIMMER Pressione várias vezes para

ajustar o brilho do visor.

M MEMORY/

ENTER

Pressione para memorizar
uma emissora ou introduzir
uma seleção quando
selecionar os parâmetros
(páginas 68, 69).

N Tomada AUTO

CAL MIC

Para conectar o microfone
otimizador fornecido para a
função de calibração
automática de cinema
digital (página 35).

O Tomadas VIDEO

2 IN/PORTABLE
AV IN

Para conectar a um
componente de áudio/vídeo
portátil, como uma câmera
de vídeo ou um videogame
(páginas 30, 41).

P SPEAKERS

(OFF/A/B/A+B)

Ajusta as caixas acústicas
frontais em OFF, A, B,
A+B (página 33).

Q Tomada

PHONES

Para conectar os fones de
ouvido (página 94).

w

11

Antes de Iniciar

H D.RANGE Acende-se quando a

compressão de faixa dinâmica é
ativada (página 51).

I SP A/SP B/

SP A+B

Acende-se de acordo com o
sistema de caixas acústicas
utilizado (página 33). Contudo,
estes indicadores não são acesos
quando a saída das caixas
acústicas é desligada ou quando
os fones de ouvido estão
conectados.

J SLEEP Acende-se quando o

desligamento automático é
ativado (página 83).

K

Indicadores
do
sintonizador

Acende-se quando o receiver é
utilizado para sintonizar as
emissoras de rádio (página 66),
etc.

L A.DIRECT Acende-se quando o receiver

está processando sinais Analog
Direct.

M MEM Acende-se quando uma função

de memória, como
Memorização de Emissoras
(página 68), etc., é ativada.

N ; PL/

; PL II/
; PL IIx

“; PL” acende-se quando o
receiver aplica o processamento
Pro Logic aos sinais de 2 canais
para emitir os sinais dos canais
central e surround.
“; PL II” acende-se quando o
decodificador Pro Logic II é
ativado.
“; PL IIx” acende-se quando
o decodificador Pro Logic II é
ativado.

O NEO:6 Acende-se quando o

decodificador DTS Neo:6
Cinema/Music é ativado
(página 62).

P EQ Acende-se quando o

equalizador é ativado.

Q DTS-HD

MSTR/
DTS-HD HI
RES

O “DTS-HD MSTR” acende-se
quando o receiver está
decodificando sinais DTS-HD
Master Audio.
O “DTS-HD HI RES” acende­se quando o receiver está
decodificando sinais DTS-HD
High Resolution.

Nome Função

Nome Função

R LPCM Acende-se quando sinais PCM

linear são detectados.

S ANALOG Acende-se quando o INPUT

MODE é ajustado para
“ANALOG” ou quando
nenhum sinal digital é detectado
quando o INPUT MODE está
ajustado para “AUTO” (página

77).

T DMPORT Acende-se quando o adaptador

DIGITAL MEDIA PORT é
conectado e “DMPORT” é
selecionado.

U HDMI Acende-se quando o receiver

reconhece um componente
conectado através de uma
tomada HDMI IN (página 26).

V Indicadores

de canal de
reprodução







L
R
C
SL
SR
S





SBL
SBR
SB

As letras (L, C, R, etc.) indicam
os canais que estão sendo
reproduzidos. Os quadros ao
redor das letras variam para
mostrar como o receiver

transforma o som da fonte (com

base nos ajustes das caixas
acústicas).
Frontal esquerdo
Frontal direito
Central (mono)
Surround esquerdo
Surround direito
Surround (os componentes
mono ou surround obtidos
através do processamento Pro
Logic)
Surround traseiro esquerdo
Surround traseiro direito
Surround traseiro (os
componentes de surround
traseiro obtidos através da
decodificação de 6.1 canais)

Exemplo:

Padrão de caixa acústica: 3/0.1
Formato de gravação: 3/2.1
Campo sonoro: A.F.D. AUTO

SW

LCR

SL SR

continua

Localização e função dos controles

Painel frontal

1 2 54 9

3 7 8

ON/STANDBY

POWER

TONE MODE

TUNING MODE

TUNING

TONE

SPEAKERS

(OFF/A/B/A+B)

VIDEO 2 IN/PORTABLE AV IN

PHONES

VIDEO L AUDIO R AUTO CAL MIC

6

MEMORY/

2CH/

A.F.D. MOVIE MUSICDIMMER

ENTER

A.DIRECT

DISPLAY INPUT MODE

INPUT SELECTOR

MASTER VOLUME

qjqh qd qs qa 0qg qf

x Estado da tecla POWER

Desligado
O receiver está desligado (ajuste inicial).
O indicador luminoso ON/STANDBY apaga­se.
Pressione POWER para ligar o receiver. 
Não é possível ligar o receiver com o controle
remoto.

On/Standby (ligado/em espera)
Pressione

?/1 no controle remoto para ligar o

receiver ou ajustá-lo para o modo de espera.
Quando você pressiona POWER do receiver,
este é desligado.
O indicador luminoso ON/STANDBY 
acende-se em verde quando o receiver está
ligado.
O indicador luminoso ON/STANDBY 
acende-se em vermelho quando o receiver está
ajustado para o modo de espera.

8

x Para remover a tampa

Pressione PUSH.
Quando remover a tampa, mantenha-a
fora do alcance de crianças.

Sobre os indicadores do visor

3

12

Nome Função

A SW Acende-se quando o sinal de

B LFE Acende-se quando o disco que

C COAX Acende-se quando o INPUT

D OPT Acende-se quando INPUT

4 5 6

ws

a

áudio é emitido pelas tomadas
SUBWOOFER.

está sendo reproduzido possui
um canal LFE (Low Frequency
Effect - Efeito de Freqüência
Baixa) e o sinal do canal LFE
está sendo reproduzido.

MODE está ajustado para
“AUTO” e o sinal da fonte é um
sinal digital introduzido através
da tomada COAXIAL (página

77).

MODE está ajustado para
“AUTO” e o sinal da fonte é um
sinal digital introduzido através
da tomada OPTICAL (página

77).

10

7

ql

w;

qj

qk

qf

qg

qh

Nome Função

E; D/



;

D EX/



;

D+/



;

True HD

F Neural - THX Acende-se quando o receiver

G DTS/

DTS-ES/
DTS 96/24

9 0

8

qs

qa

qd

“; D” acende-se quando o
receiver está decodificando
sinais Dolby Digital. 
“; D EX” acende-se quando o
receiver está decodificando
sinais Dolby Digital Surround
EX.
“; D+” acende-se quando o
receiver está decodificando
sinais Dolby Digital Plus.
“; TrueHD” acende-se
quando o receiver está
decodificando sinais Dolby
TrueHD.

Nota

Quando reproduzir um disco no
formato Dolby Digital,
certifique-se de que tenha
realizado as conexões digitais e
de que INPUT MODE esteja
ajustado em “AUTO” (página

77).

aplica o processamento Neural ­THX aos sinais de entrada.

“DTS” acende-se quando o
receiver está decodificando
sinais DTS.
“DTS-ES” acende-se quando o
receiver está decodificando
sinais DTS-ES.
“DTS 96/24” acende-se quando
o receiver está decodificando
sinais DTS 96 kHz/de 24 bits.

Nota

Quando reproduzir um disco em
formato DTS, certifique-se de
que tenha realizado todas as
conexões digitais e que INPUT
MODE esteja ajustado em
“AUTO” (página 77).

Painel traseiro

2 1 3

46 557

o

13

Antes de Iniciar

* Você pode ver a imagem da entrada selecionada se

conectar a tomada HDMI OUT ou MONITOR
OUT a um televisor (página 22, 26).

Você pode utilizar o controle remoto fornecido
para operar o receiver e para controlar os
componentes de áudio/vídeo Sony que foram
programados no controle remoto para serem
controlados.
Você também pode programar o controle remoto
para controlar componentes de áudio/vídeo de
outros fabricantes. Para mais informações,
consulte “Programando o controle remoto”
(página 85).

RM-AAP022

E Seção AUDIO INPUT/OUTPUT

Tomadas
AUDIO IN/
OUT

Permite conectar
um reprodutor de
Super Audio CD,
etc. (páginas 22,

24).

Tomada
AUDIO OUT

Permite conectar
um subwoofer
(página 20)

F Seção VIDEO/AUDIO INPUT/

OUTPUT

Tomadas
AUDIO IN/
OUT

Permite conectar
um videocassete,
reprodutor de
DVD, etc. (páginas
28 ~ 30).

Tomadas
VIDEO IN/
OUT*

G Seção DMPORT

Tomada
DMPORT

Permite conectar
um adaptador
DIGITAL MEDIA
PORT (página 81).

Branco
(L)

Vermelho
(R)

Preto

Branco 
(L)

Vermelho
(R)

Controle remoto

1 2 3

4 5 6

7 8 9

-/--

0/10

ENT/MEM

2CH/

A.DIRECT A.F.D. MOVIE MUSIC

THEATRE

SYSTEM STANDBY

?/1

CLEAR

/>10

SHIFT

TUNING – TUNING +

DISC SKIP D.TUNING

AUTO CAL

.

mM

>

Xx

MUTING

VIDEO 1 VIDEO 2 BD

SAT TV

DMPORT

SA-CD/

CD

TUNER

TV VOL

MASTER VOL

TV CH

PRESET

<

<

MENU

AV

?/1

F1 F2

TV INPUT

TOP MENU

MENU

BD/DVD

WIDE

RETURN/

EXIT

OPTIONS
TOOLS

HOME

DISPLAY

AMP

MENU

O

DVD

INPUT
MODE

SLEEP

NIGHT
MODE

qg

qh

qj

qk

ql

w;

wg

wh

wj

wa

1
2

3
4

wf

5

6
7

9

0
qa

qs

qd

qf

8

RM SET UP

TV AMP

wd
ws

continua

15

Antes de Iniciar

Nome Função

L ./>a)Pressione para pular faixas do

videocassete, reprodutor de
CD, reprodutor de VCD,
reprodutor de LD, reprodutor
de DVD, reprodutor/gravador
de MD, aparelho DAT,
reprodutor/gravador de fita
cassete, gravador de discos
Blu-ray, PSX, DVD/VHS
COMBO ou DVD/HDD
COMBO.

/ Pressione para voltar a

reproduzir a cena anterior ou
avançar rapidamente a cena
atual do reprodutor de DVD,
gravador de discos Blu-ray,
DVD/VHS COMBO ou
DVD/HDD COMBO.

m/M

a)

Pressione para
– Procurar faixas para frente/

para trás no reprodutor de
CD, reprodutor de VCD,
reprodutor de DVD,
reprodutor de LD,
reprodutor/gravador de
MD, gravador de discos
Blu-ray, PSX, DVD/VHS
COMBO ou DVD/HDD
COMBO.

– Avançar/retroceder

rapidamente no
videocassete, aparelho DAT
ou reprodutor/gravador de
fita cassete.

N

a)b)

Pressione para iniciar a
reprodução do videocassete,
reprodutor de CD, reprodutor
de VCD, reprodutor de LD,
reprodutor de DVD,
reprodutor/gravador de MD,
aparelho DAT, reprodutor/
gravador de fita cassete,
gravador de discos Blu-ray,
PSX, DVD/VHS COMBO ou
DVD/HDD COMBO.

<

Nome Função

X

a)

Pressione para fazer uma
pausa na reprodução ou na
gravação do videocassete,
reprodutor de CD,
reprodutor de VCD,
reprodutor de LD,
reprodutor de DVD,
reprodutor/gravador de
MD, aparelho DAT,
reprodutor/gravador de fita
cassete, gravador de discos
Blu-ray, PSX, DVD/VHS
COMBO ou DVD/HDD
COMBO. (Também inicia a
gravação nos componentes
que se encontram no modo
de gravação em espera.).

x

a)

Pressione para parar a
reprodução do videocassete,
reprodutor de CD,
reprodutor de VCD,
reprodutor de LD,
reprodutor de DVD,
reprodutor/gravador de
MD, deck de DAT,
reprodutor/gravador de fita
cassete, gravador de discos
Blu-ray, PSX, DVD/VHS
COMBO ou DVD/HDD
COMBO.

TUNING +/– Pressione para localizar

uma emissora.

D.TUNING Pressione para entrar no

modo de sintonização
direta.

M TV CH +

b)

/– Pressione TV (C) e depois

pressione TV CH +/– para
selecionar os canais de
televisão memorizados.

PRESET 
+

b)

/–

Pressione para
– Selecionar as emissoras

memorizadas.

– Selecionar canais

memorizados do
videocassete, receptor de
satélite, gravador de
discos Blu-ray, reprodutor
de DVD, DVD/VHS
COMBO ou DVD/HDD
COMBO.

continua

1

TV

OPTICAL

IN

SAT IN DVD IN BD IN

HDMI

AM

FM

VIDEOINVIDEO

ANTENNA

AUDIO

INTVOUT IN

SAT

Tomadas
OPTICAL IN

Tomada
COAXIAL IN

Tomadas
HDMI IN/
OUT*

IN

AUDIO

IN

IN

DVD

VIDEO 1 IN OUT

VIDEO

VIDEOINVIDEO

OUT

OUT

MONITOR

AUDIO

AUDIO

AUDIO

OUT

OUT

IN

SUBWOOFER

VIDEO 1

Permite conectar
um reprodutor de
DVD, etc. A
tomada COAXIAL
oferece uma
qualidade de som
melhorada
(páginas 22, 28,
29, 30).

Permite conectar
um reprodutor de
DVD, receptor de
satélite ou
reprodutor de
discos Blu-ray, etc.
A imagem é
emitida para um
televisor ou
projetor enquanto
o som pode ser
emitido por um
televisor e/ou
caixas acústicas
conectadas a este
receiver (página

26).

VIDEO 1

IN

SAT
IN

OPTICAL

DVD
IN

COAXIAL

(ASSIG

NABLE)

DIGITAL

DC5V

0.7A MAX

L

DMPORT

R

SA-CD/CD/CD-R

A Seção DIGITAL INPUT/OUTPUT

12

SURROUND BACK

SAT IN DVD IN VIDEO 1 IN MONITOR OUT

COMPONENT VIDEO

L

CENTER

Y

R

B

/

P
C

B

SPEAKERS

PR/
C

R

R

SPEAKERS

B Seção ANTENNA

C Seção COMPONENT VIDEO INPUT/

OUTPUT

Verde
(Y)

Azul
(P

B/CB)

Vermelh
(PR/CR)

D Seção SPEAKERS

L

R

L

L

R

Tomada FM
ANTENNA

Terminais AM
ANTENNA

Tomadas Y, 

B/CB, PR/CR

P
IN/OUT*

SURROUND

FRONT AFRONT B

VOLTAGE
SELECTOR

220V

OFF

127V

Permite conectar a
antena monofilar
de FM fornecida
(página 31).

Permite conectar a
antena loop de AM
fornecida (página

31).

Permite conectar
um reprodutor de
DVD, TV, receptor
de satélite, etc.
(páginas 22, 28,
29, 30).

Permite conectar
as caixas acústicas
(página 20).

Amarelo

Nome Função

A AV ?/1 

B ?/1 

C TV Pressione para acender a luz da

D AMP Pressione para acender a tecla

E A.F.D. Pressione para selecionar um

F

Pressione para ligar/desligar os
componentes de áudio/vídeo

(ligado/

para os quais o controle remoto

modo de

está programado.

espera)

Para ligar ou desligar o
televisor, pressione TV (C) e
depois pressione AV ?/1.
Se você pressionar ?/1 (B) ao
mesmo tempo, o receiver e os
outros componentes
(SYSTEM STANDBY) serão
desligados.

Nota

A função da tecla AV ?/1
muda automaticamente sempre
que se pressiona as teclas de
entrada (wf).

Pressione para ligar o receiver
ou para ajustá-lo para o modo

(ligado/

de espera.

modo de

Para desligar todos os

espera)

componentes, pressione ?/1 e
AV ?/1 (A) ao mesmo tempo
(SYSTEM STANDBY).
Para poupar energia no modo
de espera, ajuste
“CTRL:HDMI” para “CTRL
OFF” (página 49).

tecla. Esta tecla altera também
a função das teclas do controle
remoto, ativando as teclas
impressas em amarelo. Você
também pode ativar as teclas

(9), V/v/B/b (9),
OPTIONS TOOLS (J),
MENU/HOME (K),
RETURN/EXIT O (ql) e
DISPLAY (w;) para executar
operações de menu apenas
para televisores Sony.

e ativar a operação do receiver
(página 36).

campo sonoro (páginas 60,

MOVIE

62).

MUSIC
NIGHT MODE Pressione para ativar a função

Night Mode (página 64).

14

Nome Função

G SLEEP Pressione para ativar a função

H AMP MENU Pressione para exibir o menu

I 

J OPTIONS 

K MENU/HOME Pressione para exibir, na tela

de Desligamento Automático
e o tempo que deve decorrer
para que o receiver seja
desligado automaticamente.

de operação do receiver.
Depois de pressionar AMP

,



(D), pressione MENU/

V/v/B/b

HOME (K) para a operação
do receiver e depois pressione
V/v/B /b para selecionar os
ajustes.
Depois de pressionar 
BD/DVD TOP MENU (O)
ou BD/DVD MENU (O),
pressione V/v/B/b para
selecionar os ajustes e depois
pressione para introduzir
a seleção.
Pressione também para
introduzir a seleção do
receiver, videocassete,
receptor de satélite,
reprodutor de DVD, gravador
de discos Blu-ray, PSX,
DVD/VHS COMBO ou
DVD/HDD COMBO.

Pressione para exibir e
selecionar os itens a partir dos

TOOLS

menus de opçoes do
reprodutor de DVD ou do
reprodutor de discos Blu-ray.
Para ver as opções do
televisor Sony, pressione TV
(C) e depois pressione
OPTIONS TOOLS.

do televisor, os menus do
receiver, videocassete,
reprodutor de DVD, receptor
de satélite, gravador de discos
Blu-ray, PSX, DVD/VHS
COMBO ou DVD/HDD
COMBO. Depois, utilize 
V/v/B/b e para executar
as operações de menu.
Para exibir os menus do
televisor Sony, pressione TV
(C) e depois pressione
MENU.

<

Nome Função

17

Antes de Iniciar

Nome Função

X Teclas de

entrada

Pressione uma das teclas para
selecionar o componente que
deseja utilizar. Quando você
pressiona uma destas teclas, o
receiver é ligado. As teclas
são programadas na fábrica
para controlar componentes
Sony conforme a seguir. Você
pode programar o controle
remoto para controlar
componentes de outros
fabricantes mudando o
código. Para mudar, siga os
passos descritos em
“Programando o controle
remoto” na página 85.

Tecla Componentes

Sony habilitados

VIDEO 1 Videocassete (Modo

VTR 3)

VIDEO 2 Videocassete (Modo

VTR 2)

BD Reprodutor de 

discos Blu-ray
DVD Reprodutor de DVD
SAT Receptor de satélite
Televisor Televisor
SA-CD/CD Reprodutor de Super

Audio CD/CD
TUNER Sintonizador

incorporado
DMPORT Adaptador DIGITAL

MEDIA PORT

Nome Função

Teclas
numéricas
(número 5

b)

)

Pressione SHIFT (wg) e
depois pressione as teclas
numéricas para
– Memorizar emissoras ou

sintonizar emissoras
memorizadas.

– Selecionar os números das

faixas do reprodutor de CD,
reprodutor de VCD,
reprodutor de LD,
reprodutor de DVD,
reprodutor/gravador de MD,
aparelho DAT ou
reprodutor/gravador de fita
cassete. Pressione 0/10 para
selecionar o número de
faixa 10.

– Selecionar os números dos

canais do videocassete,
receptor de satélite,
gravador de discos Blu-ray,
PSX, DVD/VHS COMBO

ou DVD/HDD COMBO.
Pressione TV (3) e depois
pressione as teclas numéricas
para selecionar os canais de
televisão.

ENT/MEM Pressione SHIFT (wg) e

depois pressione ENT/MEM
para introduzir o valor, após a
seleção de um canal, disco ou
faixa, utilizando as teclas
numéricas do videocassete,
reprodutor de CD, reprodutor
de VCD, reprodutor de LD,
reprodutor/gravador de MD,
aparelho DAT, reprodutor/
gravador de fita cassete,
receptor de satélite, gravador
de discos Blu-ray ou PSX.
Para introduzir o valor do
televisor Sony, pressione TV
(C) e depois pressione ENT/
MEM.
Pressione SHIFT (wg) e
depois pressione ENT/MEM
para memorizar uma emissora
durante a operação do
sintonizador.

19

Antes de Iniciar

1: Instalação das caixas acústicas

Este receiver permite-lhe utilizar um sistema de

7.1 canais (7 caixas acústicas e 1 subwoofer).

Para desfrutar plenamente o som surround
multicanal como de um cinema, serão
necessárias 5 caixas acústicas (2 frontais, 
1 central e 2 surround) e 1 subwoofer 
(5.1 canais).

Exemplo de configuração de
um sistema de caixas acústicas
de 5.1 canais

ACaixa acústica frontal (Esquerda)
BCaixa acústica frontal (Direita)
CCaixa acústica central
DCaixa acústica surround (Esquerda)
ECaixa acústica surround (Direita)
HSubwoofer

Você pode desfrutar a reprodução de alta
fidelidade do som gravado em software de DVD
no formato Surround EX se conectar uma caixa
acústica surround traseira adicional (6.1 canais)
ou 2 caixas acústicas surround traseiras (7.1
canais).

Exemplo de configuração de
um sistema de caixas acústicas
de 7.1 canais

ACaixa acústica frontal (Esquerda)
BCaixa acústica frontal (Direita)
CCaixa acústica central
DCaixa acústica surround (Esquerda)
ECaixa acústica surround (Direita)
FCaixa acústica surround traseira (Esquerda)
GCaixa acústica surround traseira (Direita)
HSubwoofer

Informações adicionais

• Quando conectar um sistema de caixas acústicas de 

6.1 canais, posicione a caixa acústica surround traseira
atrás da posição de escuta (página 53).

• Como o subwoofer não emite sinais altamente
direcionais, você pode colocá-lo onde desejar.

Desfrutando o som de um
sistema de 5.1/7.1 canais

N F1, F2 Pressione F1 ou F2 para

O BD/DVD TOP

P TV VOL +/– Pressione TV (C) e depois

Q MUTING Pressione para desligar o som

R DISC SKIP Pressione para pular para o

selecionar um componente.

• DVD/HDD COMBO
F1: modo HDD
F2: modo DVD

• DVD/VHS COMBO
F1: modo DVD
F2: modo VHS

Pressione para exibir o menu

MENU

ou o guia de tela do DVD ou
disco Blu-ray na tela do
televisor. Depois, utilize V/v/
B/b e para executar as
operações de menu.

BD/DVD

Pressione para exibir o menu

MENU

do DVD ou do disco Blu-ray
na tela do televisor. Depois,
utilize V/v/B/b e para
executar as operações de
menu.

TV INPUT Pressione TV (C) e depois

pressione TV INPUT para
selecionar o sinal de entrada
(entrada de TV ou entrada de
vídeo).

WIDE Pressione TV (C) e depois

pressione WIDE para
selecionar o modo de imagem
panorâmica.

pressione TV VOL +/– para
ajustar o nível de volume do
televisor.

MASTER

Pressione para ajustar o nível
de volume de todas as caixas

VOL +/–

acústicas simultaneamente.

temporariamente. Pressione
MUTING novamente para
restaurar o som.
Pressione TV (C) e depois
pressione MUTING para
ativar a função de
silenciamento do televisor.

próximo disco no reprodutor
de CD, reprodutor de VCD,
reprodutor de DVD ou
reprodutor/gravador de MD
(somente se possuir
reprodutor de discos
múltiplos).

16

Nome Função

S RETURN/

T DISPLAY Pressione para selecionar as

U INPUT MODE Pressione AMP (4) e depois

V AUTO CAL Pressione para ativar a função

W 2CH/

EXIT O

A.DIRECT

Pressione para
– Voltar ao menu anterior.
– Sair do menu enquanto o

menu ou o guia de tela do
reprodutor de VCD,
reprodutor de LD,
reprodutor de DVD,
gravador de discos Blu-ray,
PSX, DVD/VHS COMBO
ou receptor de satélite é

exibido na tela do televisor.
Para voltar ao menu anterior
do televisor Sony, pressione
TV (3) e depois pressione
RETURN/EXIT O.

informações exibidas no visor
ou na tela do televisor,
provenientes do videocassete,
reprodutor de CD, reprodutor
de VCD, reprodutor de LD,
reprodutor de DVD,
reprodutor/gravador de MD,
gravador de discos Blu-ray,
PSX, receptor de satélite,
DVD/VHS COMBO ou
DVD/HDD COMBO.
Para selecionar as
informações do televisor
Sony, pressione TV (C) e
depois pressione DISPLAY.

pressione INPUT MODE para
selecionar o modo de entrada
quando os mesmos
componentes estiverem
conectados, simultaneamente,
às tomadas analógica e digital 
(página 77).

de calibração automática de
cinema digital.

Pressione para selecionar um
campo sonoro (página 65) ou
para mudar o áudio da entrada
selecionada para o sinal
analógico, sem qualquer
ajuste (página 65).

Nome Função

CLEAR/>10 Pressione SHIFT (wg) e

Y SHIFT Pressione para acender a luz

Z THEATRE Pressione para desfrutar uma

wj RM SET UP Pressione para programar o

depois pressione CLEAR/>10
para apagar um erro quando
tiver pressionado a tecla
numérica errada no reprodutor
de DVD, gravador de discos
Blu-ray, PSX, receptor de
satélite, DVD/VHS COMBO
ou DVD/HDD COMBO.
Pressione SHIFT (wg) e
depois CLEAR/>10 para
selecionar os números de
faixas superiores a 10 no
reprodutor de CD, reprodutor
de VCD, reprodutor de LD,
reprodutor/gravador de MD,
reprodutor/gravador de fita
cassete, TV, videocassete ou
receptor de satélite.

-/-- Pressione SHIFT (wg) e

depois pressione -/-- para
selecionar o modo de entrada
dos canais do videocassete ou
do receptor de satélite, com
um ou dois dígitos.
Para selecionar o modo de
entrada dos canais do
televisor, pressione TV (C) e
depois pressione -/--.

das teclas. Esta tecla altera
também a função das teclas do
controle remoto, ativando as
teclas impressas em rosa.

imagem ótima e adequada
para filmes e para emitir o
som pelas caixas acústicas
conectadas a este receiver
automaticamente.

Nota

Esta tecla somente funcionará
se o televisor for compatível
com o Modo THEATRE. Para
mais informações, consulte o
manual de instruções do
televisor.

controle remoto.

18

a)

Esta tecla também está disponível para a operação
do adaptador DIGITAL MEDIA PORT . Para mais
informações sobre o funcionamento da tecla,
consulte o manual de instruções do adaptador
DIGITAL MEDIA PORT.

b)

As teclas numéricas 5/SAT, TV CH +/PRESET +
e H possuem um ponto saliente. Utilize estes
pontos como referência quando utilizar o receiver.

Notas

• Algumas funções descritas nesta secção podem não

atuar dependendo do modelo do componente.

• A descrição das teclas tem o propósito de servir
somente como exemplo. Portanto, dependendo do
componente, as operações podem não ser possíveis ou
podem operar de forma diferente da descrita.

2: Conexão das caixas acústicas

21

Antes de Iniciar

a)

Se possuir um sistema de caixas acústicas frontais
adicionais, conecte-os ao terminais SPEAKERS
FRONT B. Você pode selecionar as caixas
acústicas frontais que deseja utilizar com a tecla
SPEAKERS (OFF/A/B/A+B) do receiver 
(página 33).

b)

Se conectar apenas uma caixa acústica surround
traseira, conecte-a aos terminais SPEAKERS
SURROUND BACK L.

c)

Quando conectar um subwoofer com uma função
de espera automática, desative a função quando for
assistir a um filme. Se a função de espera
automática estiver ativa, o modo de espera será
ativado automaticamente de acordo com o nível do

sinal introduzido no subwoofer e poderá não haver
saída de som.

Nota

Antes de conectar o cabo de alimentação CA, 
certifique-se de que os cabos das caixas acústicas não
estejam em contato um com o outro entre os terminais
SPEAKERS.

Depois de instalar e conectar as caixas acústicas, selecione o padrão de caixa acústica a partir do menu
SPEAKER (página 47).
Selecione o padrão de caixa acústica de acordo com o ajuste da caixa acústica. Para mais informações
sobre cada parâmetro, consulte a tabela a seguir.

Selecionando um padrão de caixa acústica

Caixa acústica conectada

Frontal 
esquerda/
direita

Central Surround

esquerda/
direita

Surround
traseira
esquerda

Surround
traseira
direita

Subwoofer

Padrão de caixa
acústica

3/4.1 aaaaa a
3/4 aaaaa
3/3.1 aaaa a
3/3 aaaa
2/4.1 aaaaa
2/4 aaaa
3/2.1 aaa a
3/2 aaa
2/3.1 aaa a
2/3 aaa
2/2.1 aa a
2/2 aa
3/0.1 aa a
3/0 aa
2/0.1 aa
2/0 a

23

Antes de Iniciar

• Certifique-se de ligar o receiver quando os sinais de
áudio e de vídeo de um componente de reprodução
estiverem sendo transmitidos para um televisor através
do receiver. Se o receiver estiver desligado, os sinais
de áudio e de vídeo não serão transmitidos.

• Conecte os componentes de visualização de imagem
como um televisor ou um projetor à tomada HDMI
OUT ou MONITOR OUT do receiver. Você pode não
conseguir gravar, mesmo com a conexão dos
componentes de gravação.

• Dependendo do estado da conexão entre o televisor e
a antena, é possível que a imagem da tela do televisor
fique distorcida. Se isso acontecer, afaste a antena do
receiver.

• Quando conectar os cabos digitais ópticos, insira os
plugues em linha reta até se encaixarem com um
clique.

• Não dobre e nem amarre os cabos digitais ópticos.

Informações adicionais

• Para emitir o som do televisor através das caixas
acústicas conectadas ao receiver, certifique-se de:

– conectar as tomadas de saída de áudio do

televisor às tomadas TV IN do receiver.

– desligar o volume do televisor ou ativar a função

de silenciamento do televisor.

• Todas as tomadas de áudio digital são compatíveis
com as freqüências de amostragem de 32 kHz, 
44,1 kHz, 48 kHz, e 96 kHz.

Antes de conectar os cabos, desconecte o cabo de alimentação CA.

F

C

D

E

SAT IN DVD IN BD IN

VIDEO 1 IN OUT

HDMI

AM

M

NTENNA

INTVIN

D/CD-R

SAT IN DVD IN VIDEO 1 IN MONITOR OUT

Y

B

/

P

B

VIDEO

VIDEOINVIDEO

VIDEO

VIDEO

OUT

IN

IN

AUDIO

AUDIO

AUDIO

AUDIO

OUT

IN

IN

IN

VIDEO 1

SAT

DVD

C

OUT

PR/
C

R

MONITOR

COMPONENT VIDEO

AUDIO
OUT

SUBWOOFER

A

H

ACabo de áudio mono (não fornecido)
BCabos das caixas acústicas (não

fornecidos)

ACaixa acústica frontal A (Esquerda)
BCaixa acústica frontal A (Direita)
CCaixa acústica central
DCaixa acústica surround (Esquerda)

G

20

CENTER

B

B

SURROUND BACK

LRL

SPEAKERS

R

SPEAKERS

Terminais
SPEAKERS
FRONT B

L

B

SURROUND

VOLTAGE

SELECTOR

220V

R

OFF

127V

FRONT AFRONT B

L

R

B

a)

B

10 mm

ECaixa acústica surround (Direita)
FCaixa acústica surround traseira

b)

(Esquerda)

GCaixa acústica surround traseira (Direita

c)

HSubwoofer

A

b)

3: Conexão de um televisor

Você pode ver a imagem da entrada
selecionada se conectar a tomada HDMI OUT
ou MONITOR OUT a um televisor.
Não é necessário conectar todos os cabos.
Conecte os cabos de áudio e vídeo de acordo
com as tomadas dos componentes.
Antes de conectar os cabos, desconecte o cabo
de alimentação CA.

Sinais de áudio Sinais de vídeo

TV

OPTICAL

IN

VIDEO 1

IN

SAT

IN

OPTICAL

DVD

IN

COAXIAL

(ASSIGNABLE)

DIGITAL

DC5V

0.7A MAX

DMPORT

ACabo digital óptico (não fornecido)
BCabo de áudio (não fornecido)
CCabo HDMI (não fornecido)

Recomendamos o uso de um cabo HDMI da Sony.

DCabo de vídeo componente (não fornecido)
ECabo de vídeo (não fornecido)

L

R

SA-CD/CD/CD-R

OUT IN

SAT IN DVD IN BD IN

HDMI

AM

FM

ANTENNA

TV

BA

VIDEO

VIDEO

IN

IN

AUDIO

AUDIO

IN

IN

IN

SAT

DVD

Notas

22

Televisor

Sinais de áudio/

vídeo

Y

PB/
C

B

PR/

R

C

CENTER

D

SURROUND BACK

L

R

SPEAKERS

R

SPEAKERS

L

SURROUND

L

R

FRONT AFRONT B

L

R

CE

VIDEO 1 IN

OUT

SAT IN DVD IN VIDEO 1 IN MONITOR OUT

VIDEO

VIDEO

VIDEO

OUT

IN

OUT

MONITOR

COMPONENT VIDEO

AUDIO

AUDIO

AUDIO

OUT

OUT

IN

SUBWOOFER

VIDEO 1

4a: Conexão dos componentes de áudio

25

Antes de Iniciar

4b: Conexão dos componentes de vídeo

Esta seção descreve como conectar os
componentes de vídeo a este receiver. Antes de
começar, consulte na seção “Componente a
serem conectados” abaixo as páginas que
descrevem como conectar cada um dos
componentes.
Depois de conectar todos os componentes, vá
para “5: Conexão das antenas” (página 31).

Componente a serem
conectados

Como conectar vários
componentes digitais, não
tendo uma entrada livre

Consulte “Ouvindo o som digital através de
outras entradas (DIGITAL ASSIGN)” (página

78).

A qualidade da imagem depende da tomada de
conexão. Consulte a ilustração a seguir.
Selecione a conexão de acordo com as tomadas
dos seus componentes.

Notas

• Antes de conectar os cabos, desconecte o cabo de
alimentação CA.

• Ligue o receiver quando os sinais de áudio e de vídeo
de um componente de reprodução estiverem sendo
transmitidos para um televisor através do receiver. Se
o receiver estiver desligado, os sinais de áudio e de
vídeo não serão transmitidos.

Como conectar os
componentes

Componente Página

Televisor 22
Com tomada HDMI 26
Reprodutor de DVD 28
Receptor de satélite/Set-top box 29
Gravador de DVD, Videocassete 30
Câmera de vídeo, videogame, etc. 30

Tomada de entrada/saída de
vídeo a ser conectada

27

Antes de Iniciar

Notas sobre a conexão de
cabos

• Recomendamos a utilização de um cabo Sony
HDMI.

• Recomendamos a utilização de um cabo HDMI
de alta velocidade (cabo HDMI versão 1.3,
categoria 2), com o logotipo HDMI (fabricado
pela Sony), para a tomada HDMI quando você
visualizar imagens ou ouvir som durante uma
transmissão Deep Color ou quando assistir a
uma imagem de vídeo de 1080p ou superior.

• Não é recomendada a utilização de um cabo de
conversão HDMI-DVI. Quando se conecta um
cabo de conversão HDMI-DVI a um
componente DVI-D, o som e/ou a imagem
podem não ser emitidos. Conecte outros cabos
de áudio ou cabos de conexão digital, depois
ajuste “Digital Assign” quando o som não
estiver sendo emitido corretamente.

Notas sobre as conexões HDMI

• Um sinal de áudio recebido pela tomada HDMI
IN é emitido através das tomadas SPEAKERS
e HDMI OUT. O sinal de áudio não será
emitido por outras tomadas de áudio.

• Os sinais de vídeo recebidos pela tomada
HDMI IN podem ser emitidos somente através
da tomada HDMI OUT. Os sinais de vídeo
recebidos não podem ser emitidos através das
tomadas VIDEO OUT ou MONITOR OUT.

• Quando desejar ouvir o som pelos alto-falantes
do televisor, ajuste “AUDIO OUT” para
“TV+AMP” no menu HDMI (página 57).
Ajuste para a opção “AMP” (Amplificador) se
não conseguir reproduzir um software
multicanal. No entanto, o som não será emitido
através dos alto-falantes do televisor.

• Os sinais DSD do Super Audio CD não são
recebidos e nem emitidos.

• Os sinais de áudio da área multi/estéreo de um
Super Audio CD não são emitidos.

• Os sinais de áudio (freqüência de amostragem,
comprimento em bits, etc.) transmitidos através
de uma tomada HDMI podem ser eliminados
pelo componente conectado. Verifique o a juste
do componente se a imagem estiver ruim ou se
o som não estiver saindo pelo componente
conectado com o cabo HDMI.

• O som pode ser interrompido quando a
freqüência de amostragem ou o número de
canais dos sinais de áudio emitidos do
componente de reprodução é alterado.

• Quando o componente conectado não é
compatível com a tecnologia de proteção de
direitos autorais (HDCP), a imagem e/ou o som
da tomada HDMI OUT podem apresentar
distorções ou não serem transmitidos.
Se isso acontecer, verifique a especificação do
componente conectado.

• Você pode desfrutar High Bitrate Audio (DTS­HD Master Audio, Dolby TrueHD), PCM
multicanal linear somente com uma conexão
HDMI.

• Ajuste a resolução da imagem do reprodutor
para mais de 720p/1080i para desfrutar High
Bitrate Audio (DTS-HD Master Audio, Dolby
TrueHD ).

• Podem ser necessários alguns ajustes na
resolução de imagem do reprodutor para que
você possa desfrutar o PCM multicanal linear.
Consulte o manual de instruções do
videocassete.

• Nem todos os componentes HDMI suportam
todas as funções definidas pela versão HDMI
especificada. Por exemplo, os componentes que
suportam HDMI, versão 1.3, podem não
suportar Deep Color.

• Para obter mais informações, consulte o manual
de instruções de cada componente conectado.

Conectando um reprodutor de
Super Audio CD/CD ou um
gravador de CD

A ilustração abaixo mostra como conectar um
reprodutor de Super Audio CD, reprodutor de
CD ou gravador de CD. Antes de conectar os
cabos, desligue o cabo de alimentação CA.
Depois de conectar o componente de áudio, vá
para “4b: Conexão dos componentes de vídeo”
(página 25).

Reprodutor de Super Audio
CD/reprodutor de CD/
gravador de CD

A

Digital Analógico

Imagem de alta qualidade

TV

OPTICAL

IN

SAT IN DVD IN BD IN

VIDEO 1

IN

FM

SAT

IN

OPTICAL

ANTENNA

DVD

IN

COAXIAL

(ASSIGNABLE)

DIGITAL

OUT IN

DC5V

0.7A MAX

L

DMPORT

R

SA-CD/CD/CD-R

VIDEO 1 IN OUT

HDMI

AM

VIDEO

IN

AUDIO

IN

IN

TV

SAT

SAT IN DVD IN VIDEO 1 IN MONITOR OUT

VIDEO

VIDEOINVIDEO

VIDEO

OUT

OUT

IN

MONITOR

COMPONENT VIDEO

AUDIO

AUDIO

AUDIO

AUDIO

OUT

OUT

IN

IN

SUBWOOFER

VIDEO 1

DVD

ACabo de áudio (não fornecido)

24

Conectando os componentes
com tomadas HDMI

HDMI é a abreviação de High-Definition
Multimedia Interface (Interface Multimídia de
Alta Definição). É uma interface que transmite
sinais de áudio e vídeo no formato digital.

Funções HDMI

• É possível emitir os sinais de áudio digitais
transmitidos por HDMI através das caixas
acústicas conectadas a este receiver. Este sinal é
compatível com Dolby Digital, DTS, e PCM
Linear.

Receptor

de satélite

OPTICAL

VIDEO 1

SAT

OPTICAL

DVD

COAXIAL

DIGITAL

Reprodutor de

DVD

Sinais de
áudio/vídeo

A

TV

IN

SAT IN DVD IN BD IN

HDMI

IN

AM

FM

IN

IN

(ASSIGNABLE)

DMPORT

VIDEO

ANTENNA

AUDIO

INTVOUT IN

DC5V

0.7A MAX

L

R

SA-CD/CD/CD-R

SAT

Sinais de
áudio/vídeo

A

Reprodutor de

disco Blu-ray

Sinais de
áudio/vídeo

A

VIDEO 1 IN OUT

SAT IN DVD IN VIDEO 1 IN MONITOR OUT

VIDEO

VIDEOINVIDEO

VIDEO

OUT

OUT

IN

IN

MONITOR

AUDIO

AUDIO

AUDIO

AUDIO

OUT

OUT

IN

IN

IN

SUBWOOFER

VIDEO 1

DVD

SURROUND BACK

SURROUND

L

SPEAKERS

L

R

R

FRONT AFRONT B

L

L

R

R

SPEAKERS

CENTER

Y

B

/

P

B

C

PR/

R

C

• Este receiver pode receber PCM multicanal
linear (até 8 canais) com uma freqüência de
amostragem de 192 kHz ou inferior com uma
conexão HDMI.

• Este receiver é compatível com High Bitrate
Audio (DTS-HD Master Audio, Dolby
TrueHD) e HDMI (Deep Color, x.v. Color).

• Este receiver é compatível com a função
Controle para HDMI. Para obter mais
informações, consulte “Controle para HDMI”
(página 72).

Televisor,

projetor, etc.

Sinais de
áudio/vídeo

A

SURROUND BACK

L

COMPONENT VIDEO

CENTER

Y

P

B

/

C

B

PR/
C

R

SPEAKERS

L

R

R

L

L

R

R

SPEAKERS

SURROUND

FRONT AFRONT B

ACabo HDMI (não fornecido)

26

SEÇÃO 3

DEMONTAGEM

• Este aparelho pode ser desmontado conforme em seqüência a seguir:

3-1. FLUXO DE DESMONTAGEM

APARELHO

3-2. TAMPA
(Pag. 9)

3-3.

BLOCO DE PAINEL FRONTAL

(Pag. 10)

3-4.

BLOCO DE PAINEL TRASEIRO

(Pag. 10)

STR-DG820

BLOCO PRINCIPAL

3-5.
(Pag. 11)

PLACA PRINCIPAL

3-6.
(Pag. 11)

Nota: Siga procedimento de desmontagem em ordem numérica.

3-2. TAMPA



dois parafusos



(BVST4 × 8

dois parafusos



(BVTP3 × 8)

tampa





dois parafusos



(BVST4 × 8

9

3-5. BLOCO PRINCIPAL

três parafusos



(BV3)

chicote





(BV3)

dois conectores



(CNP920, CNP940)

dois conectores



(CNP432, CNP500)

bloco principal



dois parafusos

STR-DG820

3-6. PLACA PRINCIPAL

Nota: Esta ilustração é a vista da placa Principal ao lado traseiro.

bloco de dissipador



Removam 42



pontos de soldas

dois parafusos



(BVTP3 × 8)

placa Principal



11

STR-DG820

SEÇÃO 4

MODO DE TESTE

TESTE DO DIGITAL MEDIA PORT

Procedimento:

1. Conecte jig de verificação DMPORT (P/N: J-2501-309-A) no
jack de DMPORT (CN2226) na placa DIGITAL AUDIO .

2. Enquanto pressionam as teclas [MEMORY/ENTER] e [A.F.D.]
pressione a tecla [POWER] para ligar o aparelho.

3. É indicada a mensagem “DMPORT T.” no display e entra no
modo de teste do digital media port. (Confirmação da linha de
comunicação)

Qundo indica “NO DETECT”, “UART NG” e “UART TO” no

display confirme a conexão do Jig de verificação DMPORT
e entre novamente no modo.

Cada vez que é pressionada a tecla [>] do controle remoto,

são chaveadas verificação da conexão e da versão do adaptador.

Pressione a tecla [.] do controle remoto, confirme conexão

do jig de verificação DMPORT que está funcionando novamente.

Para o pino do jack do jig de verificação do DMPORT, coloque

4.

sinal equvalente sinal de áudio (onda senoidal 1.0V rms) e sinal
de video composto (branco 100% 1.0Vp-p, barras coloridas, etc.).

5. Confirme as saídas do alto-falantes e do monitor para TV.
(Confirmação do sinal analógico)

6. Para sair do deste modo, pressione a tecla [x] do controle
remoto.

Gerador

de barras

coloridas

oscilador

AF

J001

Placa DIGITAL AUDIO

CN2226

JIG do

DMPORT

(Part No.:

J-2501-309-A)

aparelho

Placa

VIDEO

J210

monitor

TV

alto-falante

FL/FR

MODO DE LIMPEZA DA MEMÓRIA

Todos conteúdo do preset são limpadas quando este modo é tivada.
Use deste modo para retornar o aparelho para cliente após o reparo.

Procedimento:

1. Enquanto pressionam as teclas [TONE MODE] e [2CH/A.
DIRECT] , pressione a tecla [POWER] para ligar o aparelho.

2. Aparece a mensagem “CLEARING” e as memórias são resetadas
para retornar configuração da fábrica.

3. Quando terminado, aparece a mensagem “CLEARED” .

MODO DE LIMPAR CAMPO SONORO CONFIGURADO

O campo sonoro presetado é limpado quandon este modo é ativado.
Utilise este modo antes de retornar o aparelho para cliente após
completar o reparo.

Procedimento:

1. Enquanto pressiona a tecla [MUSIC] , pressione a tecla [POWER]
para ligar o aparelho.

2. Aparece a mensagem “S. F. CLEAR” , é executada a função.

Placa PRINCIPAL

TB601

MODO DE MUDANÇA DO MODO DE COMANDO

Pode ser mudado recepção do modo de comando do controle
remoto.

Procedimento:

1. Enquanto pressiona a tecla [2CH/A. DIRECT] , pressione a
tecla [POWER] para ligar o aparelho.

2. Aperece a mensagem “C.MODE AV1” ou “C.MODE AV2”
Selecione o modo desejado.

MODO DE VERIFICAÇÃO DO SEGMENTO DO TUBO
DE INDICAÇÃO FLUORESCENTE.

Todos os seguimentos fluorescente são testados. Quando este teste
é ativado, acenderão por algum tempo todos os segmentos , depois
cada seguimento acenderá um após do outro.

Procedimento:

1. Enquanto pressiona a tecla [TONE MODE] e [A.F.D.] , pressione
a tecla [POWER] para ligar o aparelho.

2. Acende todos os segmentos.

12

MODO HISTÓRICO

Condição do uso do aparelho é memorizado.

Procedimento:

1. Enquanto pressionam as teclas [MEMORY/ENTER] e [MUSIC],
pressione a tecla [POWER] para ligar aparelho e indicará

“HISTORY” no display.

2. Cada vez que pressionada a tecla [M] [m] do controle remoto

o item é mostrado conforme segue a baixo.

Items Indicação

Contegem do Proteção COUNT XX
Tempo de aparelho ligado S xxHxxM
Campo sonoro xxxxxxxxxx
Função da entrada xxxxxxxxxx
Modo da entrada xxxxxxxxxx
Seleção Digital xxxxxxxxxx

Informaçào do Stream xxxxxxxxxx

Configuração do sinal CONF xxxxx
Fone de ouvido HEADPH xxx

Volume VOL xxx

Grave BASS xxdB
Agudo TREB xxdB
Nível FL/FR FL/R xx xx
Nível SL/SR SL/R xx xx
Nível CT/SW C/SW xx xx
Nível BL/BR BL/R xx xx

Tempo de aparelho ligado T xxHxxM

Muting MUTING xxx
Contador de Power on

(modo de teste Rebox)

REBOX xx

SEÇÃO 5

VERIFICAÇÃO ELÉTRICA

STR-DG820

MODO DE MENU ESPECIAL

Procedimento:

1. Pressione a tecla [POWER] para ligar aparelho, depois, enquanto pressiona a tecla [TONE MODE], pressione em seqüência as
teclas [A.F.D.], [2CH/A. DIRECT], [MUSIC], [MOVIE] , aparecerá a mensagem “SPECIALIZE” .

2. Pressione a tecla [M] [m] do controle remoto, aparecerá a mensagem “< SPECIAL>” .

3. Pressione a tecla [,] do controle remoto, pararece item.

4. Cada vez que pressiona a tecla [M] [m] do controle remoto, o item é mudado conforme a baixo indicado.

Alguns itens pode ser mudado o conteúdo. Selecionado cursor na tela pressionando a tecla [,] do controle remoto e mudando conteúdo

pressionando a tecla [M] [m] do controle remoto, e fixe o conteúdo pressionando a tecla [<] do controle remoto, quando voce queira
mudar conteúdo do item.

5. Para sair deste modo, enquanto pressiona a tecla [TONE MODE], pressione em seqüência as teclas [A.F.D.], [2CH/A. DIRECT],
[MUSIC], [MOVIE] , aparecerá a mensagem “OFF” .

Items Indicação Observação

Quando a tecla [,] é precionada do controle remoto, aparecerá a

Mudança do Modelo/Destino MODEL

Indicação da versão do Micro princ. Ver X.XX
Indicação da versão do Micro HDMI H.Ver X.XX X.XX: Versão do software do controlador da HDMI

Indicação da versão doDSP serial fl ash

HD update

HDCP key read HDCP KEY

Teste do mic Auto cal SP OUT

Teste do caracteres do display FL FL FONT

Teste do display FL

DSP halt DSP HALT

Super reset RESET

Menu do RAM watch RAM WATCH

EEPROM debug EEPROM

Protector on/off PROTECTOR

Audio swap SWAP MODE

Indicação do valor do volume (FL/FR) F****RXXXX

Indicação do valor do volume (SL/SR) S****AXXXX

Indicação do valor do volume (CT/SW) C****WXXXX

Indicação do valor do volume

(SBL/SBR)

Informação do DAC mute disclosure 1

Informação doDAC mute disclosure 2

Alteração da Taxa do FL display DUTY

HD UPDATE

S.Ver X.XX

Quando a tecla [,] é precionada do controle remoto, aparecerá a

Acende todos segmentos

B****BXXXX

U XXXXXXXX

L XXXXXXXX

mensagem *G82 ** XXX” .
**: Destino

XXX: FIX ou AUT
X.XX: Versão do software do controlador da Sistema

X.XX: Versão do software Serial fl ash

Quando a tecla [,] é precionada do controle remoto, aparecerá a
mensagem "ON" ou “OFF” .

mensagem "ON" ou “OFF”

Quando tecla [,] é precionada do controle remoto, aparecerá a
a mensagem “SOURCE” ou “mic” .
SOURCE: modo normal, MIC: modo de saídado áudio na entrada do mic

Quando a tecla [,] é precionada do controle remoto, aparecerá a
mensagem “0X**=X”.
**: 20 a FF, X: caracteres

Cada vez que pressiona tecla [DISPLAY] muda conforme segue

all on t test pattern 1 t test pattern 2 t all off t all on

Quando a tecla [,] é precionada do controle remoto, aparecerá a
mensagem "ON" ou “OFF”

Não é usado para serviço.
Na hora da inicialização do EEPROM, execute modo de “limpeza da
memória”

Quando a tecla [,] é precionada do controle remoto, aparecerá a
mensagem “XXXXXXXXXX” .

XXXXXXXXXX: Varios RAM interno(Chaveado com a tecla [M] [m] do
controle remoto)

Quando a tecla [,] é precionada do controle remoto, aparecerá a mensagem

"**** XX”

****:

endrerç do EEPROMs, XX: dado do EEPROM

Quando atecla [,] é precionada do controle remoto, aparecerá a
mensagem "ON" ou “OFF”

Quando a tecla [,] é precionada do controle remoto, aparecera a
mensagem “XXXXXXXXXX”
XXXXXXXXXX: modo de audio swap
Mudando com a tecla [M] [m] do controle remoto.

****: Valor do volume Front L-ch, XXXX: Valor do volume Front R-ch

(para avaliação no projeto)

****: Valor do volume Surround L-ch, XXXX: Valor do volumeSurround R-ch

(para avaliação no projeto)

****: Valor do volume Center, XXXX: Valor do volume Sub woofer

(para avaliação no projeto)
****: Valor do volume Surround back L-ch , XXXX: Valor do volume Surround

back R-ch (para avaliação no projeto)

Indicação da infromação do módulo para atuar muting em controle da

siatema.(para avaliação no projeto)

Indicação da infromação do módulo para atuar muting em controle da

(para avaliação no projeto)
Quando a tecla [,] e precionada do controle remoto, aparecerá a “XXX”

mensagem "XXX"

XXX:

Taxa do valor do FL display (1% a 100%) (para avaliaçõo no projeto)

VERIFICAÇÀO DA PARADA AUTOMÁTICO DO FM

gerador

de sinal

aparelho

Procedimento:

1. Ligue o aparelho

2. Coloque sinal do gerador de sinal para a entrada da antena FM diretamente

Freqüência portadora : A = 87.5 MHz, B = 98 MHz, C = 108 MHz
Desvio : 75 kHz
Modulação : 1 kHz
Entrada da ANT :1 kHz

Note: Use cabo coaxial de 75 ohm para conectar sinal do gerador no aparelho.

Nào pode ser usado o cabo de vídeo para verificação.

Use sinal do gerador cujo impedância de saída é 75 ohms.

3. Coloque para sintonia de FM e faça varredura de sinal de FM com

sintonia automática.

4. Confirme as freqüências de entradas dos A, B e C são detectados para
parada da sintonia automático.

Quando sinal da emissora é recebida na condição ideal, para na sintonia
automático.

STR-DG820

1313

STR-DG820

STR-DG820

1414

SYSTEM CONTROLLER

IC7001 (1/4)

DIGITAL OPTICAL

RECEIVER

IC2201

TV

IN

SCHMITT
TRIGGER

IC2239

DIGITAL AUDIO

INTERFACE RECEIVER

IC2208

J2001

COAXIAL

DVD

IN

A/D CONVERTER

IC2233

D2203

RX0 RDATA

CEC DATA

SWITCH

Q7001 – 7004

VIDEO AMP

IC210

DIGITAL OPTICAL

RECEIVER

IC2202

VIDEO 1

IN

VIDEO 2 IN/

PORTABLE AV IN

VIDEO

DVD

VIDEO IN

SAT

VIDEO IN

DIGITAL OPTICAL

RECEIVER

IC2204

SAT

IN

OPTICAL

VIDEO 1 IN

DVD IN

J211
(1/2)

DIGITAL

(ASSIGNABLE)

COMPONENT

VIDEO

2 21

XMCK

DIR_DO

R-CH

27

DOUT

9

RBCK

DIR_BCK

17

BCK

8

VINL

13

VINR

14

LRCK

7

SCKI

6

RLRCK

DIR_LRCK

20

RMCK

DIR_MCK

16

SI_A

SI_A, DIR_BCK,

DIR_LRCK, DIR_MCK

L_OUT

SI_B

RX2

4

RX3

5

RX4

8

VIN3

7 1

DMPORT_RX

141

CH1 IN1

1

CH2 IN1

8

CH3 IN1

17

CH1 IN2

3

CH2 IN2

10

CH3 IN2

15

VIN1

9

RX6/UI

10

XIN

DO

29

37

COMPOSITE_SW1

160

80

SW1

14

COMPONENT_SW1

165

SW1

2

COMPONENT_SW2

166

SW1

4

VMUTE

167

PS

23

COMPOSITE_SW2

159

SW2

10

COMPOSITE_SW3

158

SW3

4

COMPOSITE_SW4

157

X1_(CLOCK_OUT)

40

EEPROM_SDA

174

EEPROM_SCL

175

X0_(CLOCK_IN)

39

SW46SW5

VOUT1

2

DIR_ERROR REER

36

79

DIR_CKST CKST

34

78

DIR_DATA0

77

COM1_DATA DI

38

81

COM1_CLK CL

40

83

DIR_CE CE

39

82

DIR_XMODE XMODE

41

84

XOUT

28

A

SPDIF

SWITCHING

IC2234

B

AUDIO /VO

33

DIR_NON_AUDIO

E

DIR_ERROR

F

COM1_DATA, COM1_CLKCOM1_CLK

COM1_DATA

G

CEC

H

SDA, SCL

HDMI_RESET

J

D

C

X2201

24.576MHz

D211
D210

VIN5

3

VIN4

VIN2

5

CN2226 (1/2)

17

DMPORT_VIDEO

5

DMPORT_RX

DMPORT_TX

140

6

DMPORT_TX

DMPORT_DET

76

7

DET

DMPORT

J703 (1/2)

VIDEO 1
VIDEO IN

13

24

CH1 OUT

101

CEC_IN

117

HDMI_SDA

SDA
SCL

HDMI_RESET

118

HDMI_SCL

65

HDMI_UCOM_RST

120

CEC_OUT

22

CH2 OUT

20

CH3 OUT

J210 (1/2)

MONITOR

VIDEO OUT

J210 (2/2)

15

VOUT2

VIDEO 1

VIDEO OUT

J211 (2/2)

Y

P

B/CB

PB/CB

Y

P

B/CB

PB/CB

SAT IN

CH1 IN3

5

CH2 IN3

12

CH3 IN3

13

Y

P

B/CB

PB/CB

Y

P

B/CB

PB/CB

J220 (1/2) J220 (2/2)

J221

COMPONENT

VIDEO

MONITOR OUT

VIDEO AMP

IC220

X7001
4MHz

EEPROM

IC7005

:VIDEO

: AUDIO (ANALOG)

: AUDIO (DIGITAL)

SIGNAL PATH

R-ch is omitted due to same as L-ch.

6-1. DIAGRAMA EM BLOCOS - Seçào PRINCIPAL -

SEÇÀO 6

DIAGRAMAS

(Page 15)

(Page 16)

(Page 16)

(Page 16)

(Page 16)

(Page 15)

(Page 15)

(Page 17)

(Page 16)

STR-DG820

STR-DG820

1515

CN3500

SAT IN

ADT0P YDT0P52 31

YDT0N

32

YDT1P

28

YDT1N

29

YDT2P

25

YDT2N

26

YCLKP

34

YCLKN

35

ADT0N51

7DATA0+

HDMI INPUT

SELECTOR

IC3501

HDMI

RECEIVER

IC3506

9DATA0–

ADT1P

55

ADT1N

54

4DATA1+
6DATA1–

ADT2P

58

ADT2N

57

1DATA2+
3DATA2–

ACLKP

49

ACLKN

48

10CLOCK+
12CLOCK–

SDA_A

45

SCL_A

46

16SDA (5V)
15SCL (5V)

HPD_A

4419HOT PLUG DET
13CEC
18+5V POWER

CN3503

VIDEO 1 IN

7DATA0+
9DATA0–
4DATA1+
6DATA1–
1DATA2+

3DATA2–
10CLOCK+
12CLOCK–

16SDA (5V)
15SCL (5V)

19HOT PLUG DET
13CEC
18+5V POWER

7DATA0+
9DATA0–
4DATA1+
6DATA1–
1DATA2+

3DATA2–
10 CLOCK+
12 CLOCK–

16 SDA (5V)
15 SCL (5V)

19 HOT PLUG DET

13 CEC

CN3505

HDMI

OUT

CN3501

DVD IN

BDT0P

71

BDT0N

70

7DATA0+
9DATA0–

BDT1P

74

BDT1N

73

4DATA1+
6DATA1–

BDT2P

77

BDT2N

76

1DATA2+
3DATA2–

R0X0+

44

HSYNC

20 HSYNC2

VSYNC

21 VSYNC3

ODCK

5 IDCK88

DE

19 DE1

SPDIF

78

SPDIF

SD0 – SD3

BCK

LRCK

MCK

A

MUTE

(HDMI_ERROR)

L

SDA, SCL,

HDMI_RESET

J

SD0 – SD3, BCK,

LRCK, MCK

K

SPDIF4

SCK 86 SCK11

WS CSDA

85 WS10 49

CSCL

48MCLK 89 MCLK5

R0X0–

43

R0X1+

48

R0X1–

47

R0X2+

52

R0X2–

51

R0XC+

40

R0XC–

39

DSDA0

33

DSCL0

34

R1X0+

62

R1X0–

61

R1X1+

66

R1X1–

65

R1X2+

70

R1X2–

69

R1XC+

58

R1XC–

57

DSDA128
DSCL1

R1PWR5V

Q0 – Q35

SD0 – SD3

SD0 – SD3

D0 – D35

27

30

SDA_SINK

39

SCL_SINK

38

CSDA

26

CSCL

27

D3000

D3001

OUTDIS 42

HPD_SINK

40

SELA

1444_SELA
1444_SELB
1444_SELC

23

SELB

22

SELC

21

TX0+

34

TX0–

33

TX1+

37

TX1–

36

TX2+

40

TX2–

39

TXC+

31

TXC–

30

DSDA 47
DSCL

46

HPD

51

BCLKP

68

BCLKN

67

10CLOCK+
12CLOCK–

SDA_B63
SCL_B

64

16SDA (5V)
15SCL (5V)

HPD_B6219HOT PLUG DET
13CEC
18+5V POWER

HDMI

CN3502

BD IN

CDT0P9

CDT0N

8

7DATA0+
9DATA0–

CDT1P

12

CDT1N

11

4DATA1+
6DATA1–

CDT2P

15

CDT2N

14

1DATA2+
3DATA2–

CCLKP

6

CCLKN

5

10CLOCK+
12CLOCK–

SDA_C2

SCL_C

3

16SDA (5V)
15SCL (5V)

HPD_C8019HOT PLUG DET

CEC

H

13CEC
18+5V POWER

LEVEL SHIFT

IC3502

SWITCH

Q3501

R0PWR5V

35

SWITCH

Q3500

2Y15
2Y2 2-COM

P5V_SELA

XOUT

XIN

P5V_SELB

2 3

2Y3

4

10

SIGNAL SELECTOR

IC3503

A

9

55

HPD_IN1

Q3505

22 56

1444_SELA

51

1444_SELB

52

1444_SELC

1444_OEB

1444_HPD

53

B

EDID_SELA

EDID_SELB

A

35 36

CSDA

CSCL

28 27

B

INVERTER

IC3513

1444_OEB
1444_HPD

54 21

INT

102

MUTEOUT

75

RESET# 100

RX_INT

RX_RST

RX_INT

RX_RST

20 19

MUTE

65

INT

24

RESET#

25

TX_INT

TX_RST

TX_INT

TX_RST

43 42

2Y01

1Y0

12

2Y3

4

1Y3

11

SDA5

SCL

6

2Y15

1Y1

14

2-COM

3

1-COM

13

VUCOM_SDA

SDA
SCL

HDMI_RESET

33

NON_LPCM

M

NON_LPCM 64

TX_5VPWR

N

TX_5VPWR 41

VUCOM_SCL

34

RESET

10

DATA SELECTOR

IC3504

EEPROM

IC3505

10 9

AB WP

7

XTALOUT94XTALIN

95

X3500

28.322MHz

16 – 13, 10 –7, 3 – 1, 144,

141 – 138, 135 –132, 129 – 126,

123 – 120, 117 –114, 111 – 108,

98 – 90, 86 – 77,

75 – 67, 63 – 56

36

4

81 – 84

9 – 6

BUFFER

IC3507

1311

X3000
10MHz

HDMI

TRANSCEIVER

IC3508

HDMI CONTROLLER

IC3000

:VIDEO

: AUDIO (DIGITAL)

SIGNAL PATH

6-2. DIAGRAMA EM BLOCOS - Seção HDMI -

(Page 14)

(Page 14)

(Page 16)

(Page 16)

(Page 14)

(Page 16)

(Page 18)

STR-DG820

STR-DG820

1616

DIR_BCK

DIR_LRCK

DIR_MCK

SI_A

SI_A, DIR_BCK,
DIR_LRCK, DIR_MCK

B

BCK

SD1

LRCK

MCK

SD0

SD0 – SD3, BCK,
LRCK, MCK

K

SI_B

D

DIR_ERROR

F

DIR_NON_AUDIO

E

NON_LPCM

M

MUTE
(HDMI_ERROR)

L

SIGNAL SELECTOR

IC2212

SIGNAL SELECTOR

IC2236

A3

14

DSP

IC5021

AXR0[10]
/AXR1[3]

B8

AXR0[11]
/AXR1[2]

A8

AXR0[12]
/AXR1[1]

B7

ACLKR0

A5

ACLKR1

E1

AXR0[13]
/AXR1[0]

B6

SD2

AXR0[14]
/AXR2[1]

A6

SD3

AXR0[15]
/AXR2[0]

AHCLKX0/
AHCLKX2

B5

B3

Y3

13

12

AXR0[0]

A14

AXR0[1]

B13

AXR0[2]

A13

AXR0[3]

B12

ACLKX0

A4

ACLKX1

E2

AFSR0

B4

AFSX2

C11

AFSR2

SPI0_SOMI

C12

Y2

9

A2

11

B2

10

A1

5

B1

6

AFSR1

F1

C2

Y1

7

A0

2

B0

3

1

Y0

SELECT

4

MUTING

IC2232

B2

9

A2

Y2

10

8

Y3

11

B3

12

A3

13

B1

5

A1

4

Y1

6

B0

2

A0

1

D/A CONVERTER

IC2238

DATA1

45

DATA2

R-CH

46

DATA3

47

DATA4

31

Y0

3

CH0

7

CH1

6

5

COMMON

A

2SO5SI6

SCK1CE#

1

BUFFER

IC2211

90

HDMI/DIR

SELECT

64

HDMI_ERROR

(MUTE)

169

FSRATE

137

B14

SPI0_MISO

SPI0_SIMO

138

B15

SPI0_MOSI

SPI0_CLK

139

C16

SPI0_CLK

SPI0_SCS#

95

C15

SPI0_CS#

92

SFLASH_CE#

7

HOLD#

33

MDO34MDI35MC36ML37RST

91

SFLASH_HOLD#

SPI0_ENA#

93

D16

SPI0_ENA#

ACLKX2

163

D11

SPI0_INT

69

DA_MD0

75

DAC_MUTE

72

DIGI/ANA

70

DA_LATCH

71

DA_RESET

COM1_DATA, COM1_CLKCOM1_CLK

COM1_DATA

G

RESET#

94

G2

DSP_RESET

SERIAL FLASH

IC5020

MUTING

CONTROLLER

IC2226

BCK

40

AFSX0

A3

AFSX1

EM_D[0] –

EM_D[31]

F2

EM_CLK

R14

LRCK

41

SCKI

38

VOUT3

12

VOUT4

11

LINE AMP

IC2220

VOUT5

C

SL

10

VOUT6

9

LINE AMP

IC2221

R-CH

VOUT1

14

VOUT2

13

LINE AMP

IC2222

R-CH

VOUT7

16

VOUT8

20

LINE AMP

IC2219

SW

FL

SBL

FL, SL, C,

SW, FBL

P

+

MUTING
SWITCH

Q2205

MUTING
SWITCH

Q2206

SD-RAM

IC5022

CLK

DQ0 – DQ31

EM_A[0] –

EM_A[10]

A0 – A10

68

EM_CKE

T14

CKE

67

EM_CS[0]#

F15

CS#

20

EM_RAS#

F16

RAS#

19

EM_CAS#

R3

CAS#

18

EM_WE#

T3

WE#

17

EM_BA[0]

G15

BA0

22

EM_BA[1]

H16

BA1

23

EM_DQM[0]

R4

DQM0

16

EM_DQM[1]

T13

DQM1

71

EM_DQM[2]

P13

DQM2

28

EM_DQM[3]

R15

DQM3

59

D2201

SYSTEM CONTROLLER

IC7001 (2/4)

OSCIN

J2

OSCOUT

J3

X002

25MHz

: AUDIO (ANALOG)

: AUDIO (DIGITAL)

SIGNAL PATH

R-ch is omitted due to same as L-ch.

6-3. DIAGRAMA EM BLOCOS - Seção DSP -

(Page 14)

(Page 14)

(Page 15)

(Page 14)

(Page 15)

(Page 14)

(Page 17)

(Page 15)

(Page 14)

STR-DG820

STR-DG820

1717

6-4. DIAGRAMA EM BLOCOS - Seção AUDIO -

L

TV IN

R

L

SA-CD/CD

CD-R IN

DVD

AUDIO IN

R

L

SA-CD/CD
CD-R OUT

R

J401
(1/2)

R-CH

R-CH

R-CH

L

R

L

SAT

AUDIO IN

R

J403

J404 (1/2)

J401 (2/2)

R-CH

R-CH

VIDEO 1

AUDIO IN

L

R

L

R

R-CH

J703 (2/2)

VIDEO 2 IN

PORTABLE AV IN

AUDIO

L

R

R-CH

P

FL, SL, C,
SW, FBL

SBL

SL

FL

C

SW

LINE AMP

IC706

MIC AMP

IC705

MIX AMP

IC3002

INL9

RECL1

47

29

LOUT

76

L

VIDEO 1

AUDIO OUT

R

R-CH

J404 (2/2)

RECL2

27

FLOUT

14

+VOUT1

2

NF1

5

INL7

51

INL12

41

INL11

43

IN1

6

INL13

38

INL0

47

LIN

72

SLIN

68

SBLIN

66

CIN

70

SWIN

71

INL1 (TUNER_L)

DATA

63

10

67

CN2226 (2/2)

13

L+

11

L–

14

R+

12

R–

DMPORT

TUNER (FM/AM)

AM

INL2
(DMPORT_L)

61

INL3

59

FM ANT

AM ANT

L CH

R CH

DO

R-CH

R-CH

R-CH

DI

CLK

CE

FM75Ω

COAXIAL

ANTENNA

105 TUN_DO

8 MIC_MUTE

SD

EVOL_DATA

CLK

11

66

EVOL_CLK

68

PROTECTOR

25

SW_PREOUT_RY

34

HP_DET

27

C. SL. SBL_RY

23

SBR_RY

26

SP A/B_RY

24

SP A_RY

32

HP_RY

109 T U N _ S D

107 TUN_DATA
106 TUN_CLK
108 TUN_CE

MUTING

Q713

MUTING

CONTROL SWITCH

Q712, 714

D709

J701

AUTO

CAL MIC

SYSTEM CONTROLLER

IC7001 (3/4)

INPUT SELECTOR,

ELECTRICAL VOLUME

IC400

–VOUT1

3

BIAS

Q701, 702

BOOSTER

Q703

BOOSTER

Q704

CURRENT

DETECT

Q711, 712

POWER_DETECT

R

L_OUT

C

AF POWER

SENSOR

Q720

POWER AMP

IC700

SLOUT

18

+VOUT1

2

NF1

5

IN1

6

–VOUT1

3

BIAS

Q801, 802

BOOSTER

Q803

BOOSTER

Q804

CURRENT

DETECT

Q811, 812

AF POWER

SENSOR

Q820

POWER AMP

IC800

SBL OUT

20

+VOUT1

2

NF1

5

IN1

6

–VOUT1

3

BIAS

Q601, 602

BOOSTER

Q603

BOOSTER

Q604

CURRENT

DETECT

Q611, 612

AF POWER

SENSOR

Q620

POWER AMP

IC600

COUT

16

SWOUT

15

+VOUT2

12

NF2

9

IN2

8

–VOUT2

11

BIAS

Q651, 652

BOOSTER

Q653

BOOSTER

Q654

CURRENT

DETECT

Q661, 662

AF POWER

SENSOR

Q670

AF POWER

PROTECTOR

Q320, 321, 323 – 325

RY301

RELAY DRIVE

Q301

RY355

RELAY DRIVE

Q355

RY360

RELAY DRIVE

Q360

RY365

RELAY DRIVE

Q365

RY350

RELAY DRIVE

Q350

RY375

RELAY DRIVE

Q375

RY370

RELAY DRIVE

Q370

D7007
D7002
D7009
D7005
D7008
D7004

SUBWOOFER

AUDIO OUT

J405

CENTER

TB001

+
–

+
–

+

–

SURROUND

BACK

R-CH

L

R

TM2880

+
–

+

–

SURROUND

L

R

TB603

+
–
–

FRONT B

R-CH

R-CH

–1

–1

–2

–2

–1

–2

–2

–1

+

L

R

TB601

J702

–2

–1

+
–

–

FRONT A

PHONES

SPEAKERS

+

: AUDIO (ANALOG)

: TUNER

SIGNAL PATH

R-ch is omitted due to same as L-ch.

(EXCEPT AEP, ECE, UK)

(EXCEPT AEP, ECE, UK)

(EXCEPT AEP, ECE, UK)

(EXCEPT AEP, ECE, UK)

(Page 16)

(Page 14)

(Page 18)

STR-DG820

STR-DG820

1818

RY910

RY920

RELAY DRIVE

Q911

RELAY DRIVE

Q920

ND701

FLUORESCENT

INDICATOR TUBE

SYSTEM CONTROLLER

IC7001 (4/4)

FL_DATA

155

FL_CLK

156

FL_LATCH

154

FL_BK

153

REMOTE CONTROL

RECEIVER

IC701

119 SIRCS-IN

2 POW-SW_DETSTBY +3.3V

98 AD-KEY1

SW1 (1/2)

POWER

S711, 712

99 AD-KEY2

S701 – 705

100 AD-KEY3

S113 – 115,

S708

16 FUNC1
15 FUNC2

ROTARY

ENCODER

INPUT

SELECTOR

S715

10 VOL1

9VOL2

ROTARY

ENCODER

MASTER

VOLUME

S722

18 TUNE1
17 TUNE2

ROTARY

ENCODER

– TUNING +

RV103

20 TONE1
19 TONE2

3 LED_STDBY

LED DRIVE

Q709, 710

LED DRIVE

Q701, 711

ROTARY

ENCODER

– TONE +

RV104

ON/STANDBY

D701

(GRN)

(RED)

(AC IN)

SW1 (2/2)

POWER

T910

SUB POWER

TRANSFORMER

171POW_RY

22BRIDGABLE_RELAY

126RST_TRG

170STOP

131INTIX

TH910

D919, 920

D3511, 3512

AC OFF DETECT

Q910

RECT

D915 – 918

RECT

D940 – 943

REGULATOR

Q912 – 914

D922D914

+5V

REGULATOR

IC910

–5V

REGULATOR

IC202

OVER LOAD

DETECTOR

IC565

LIMITER
SWITCH

Q500, 501

+3.3V

REGULATOR

IC7006

RESET SIGNAL

GENERATOR

IC7003

RESET

SWITCH

IC7002

RESET SIGNAL

BUFFER

IC7004

STBY +3.3V

POWER AMP B–

B+
B–

VIDEO –5V

+9V

REGULATOR

IC7007

TUNER +9V

FOR FLUORESCENT

INDICATOR TUBE

RECT

D704 – 707

OSC

Q705, 706

T701

DC/DC

TRANSFORMER

+5V

REGULATOR

IC201

+12V

REGULATOR

IC708

VIDEO +5V

HDMI +3.3V

+7V

REGULATOR

IC350

+7V

+5V

REGULATOR

IC2230

+5V

+1.26V

REGULATOR

IC5015

DSP +1.26V

–7V

REGULATOR

IC352

–7V

–15V

+15V

RECT
D921

RECT

D910 – D913

RECT

D4001

T901

MAIN POWER

TRANSFORMER

F4001

F4002

+4V

REGULATOR

IC4001

+6.2V

REGULATOR

IC4000

+3.3V

REGULATOR

IC3511

HDMI +5V
(FOR TX)

+5V

REGULATOR

IC3510

HDMI +5V

+5V

REGULATOR

IC3509

DMPORT +5V

+5V

REGULATOR

IC2240

HDMI +1.8V

TX_5VPWR

N

+1.8V

REGULATOR

IC3512

DSP +3.3V

+3.3V

REGULATOR

IC2241

+2.5V

+2.5V

REGULATOR

IC2242

R

POWER_DETECT

l

F903

F902

VOLTAGE

SELECTOR

S901

6-5. DIAGRAMA EM BLOCOS - Seção FONTE DE ALIMENTAÇÃO -

(Page 15)

(Page 17)

STR-DG820

ESTA NOTA É COMUM A DIAGRAMAS ESQUEMÁTICOS E PLACAS DE CIRCUITO IMPRESSO
(Além desta, outras notas especificas são escritas em cada bloco)

Para Placas de Circuito Impresso

Nota:

• X : Peças extraídas do lado componente

• Y : Peças extraídas do lado condutor

•

• : Trilha da face da placa que pode ser vista
(As outras trilhas de camada não são indicadas)

Atenção:

Lado da trilha:
(Lado Condutor)

Lado de peças

(

Caution:

Lado da trilha:
(LADO B)

Lado de peças

(

• As placas HDMI e DSP são placa de circuito multicamadas.
Entretanto, as trilhas intermediárias não são incluidas nas

• Indicações do Transistor

: Componente interno

f

Lado Componente)

LADO A)

diagramas.

C

Q

B

E

CEB

:

:

Estes não são exibidos

Estes não são exibidos

Peças que podem ser vistas do lado
do circuito impresso são indicadas.
Peças que podem ser vistas do lado
do circuito impresso são indicadas.

Peças que podem ser vistas do lado
do circuito impresso são indicadas.
Peças que podem ser vistas do lado
do circuito impresso são indicadas.

Nota:

Para Diagramas Esquemáticos.

Nota:

• Todos os capacitores sao dados em uF a menos que especificados
(p: pF) 50 WV ou menores não são indicados, exceto para os

eletroliticos e os de tântalo

• Todos os resistores são em

• f : omponente interno

• 2 : resistor anti-chama

• 5 : resistor fuível

• C : designação do painel

• A : Linha B+

• B : Linha B–

• Tensões e formas de onda estão em DC em relação ao terra,

em condição de ausência de sinal.

sem indicação : TUNER

• Tensões são obtidas com um VOM (impedância de entrada de 10 M:

Variações de tensão são consideradas normais, desde que dentro dos
limites de tolerância

•

Formas de onda são obtidas com um osciloscópio.

Variações de tensão são consideradas normais, desde que dentro dos

limites de tolerância.

• Números circulados se referem a formas de onda.

• Simbologia

J : AUDIO (DIGITAL)
F : AUDIO (ANALOG)
f : TUNER
E : VIDEO

1

: e

/4 W a menos que especificados.

Os componentes identifica­com a marca 0 são críticos
para a segurança. Substi­tua-os apenas por peças

numericamente identificadas

nesse manual.

• Localização das Placas de Circuito

Placa DCDC

Placa POWER SW

Placa LED

Placa JOG

Placa FRONT V2

).

Placa DCAC JACK

Placa STANDBY

Placa DISPLAY

Placa AC SELECT

Placa SPEAKER

Placa MAIN

Placa HDMI

Placa VIDEO

Placa CONECTOR

TUNER (FM/AM)

Placa MICOM

Placa DSP

Placa DIGITAL AUDIO

STR-DG820

1919

STR-DG820

STR-DG820

2020

B

E

B

E

B

E

BE

B

E

B

E

BE

B

E

BE

BE

B

E

B

E

B

E

20

21

41

60

40

61

80

1

B

E

B

E

B

E

B

E

B
E

B

E

BE

B
E

B

E

B

E

B

E

B

E

B

E

B

E

BE

B

E

B

E

B

E

B

E

B

E

B

E

B
E

D940

R401

D365

D941

R402

D942

R403

D943

R404

R405

R408

R409

D561

D370

Q661

R601

Q662

R602

R603

R604

R605

D375

R606

R607

R608

D761

D570

Q861

R801

Q862

R802

R803

Q670

R804

R611

R805

R806

R807

R614

R808

R615

R616

D770

Q870

R811

R620

R814

R621

R815

IC565

R622

R816

R623

R624

R431

R820

R821

R822

R823

JR398

R630

R824

C400

JR399

R632

C403

C405

R830

R449

C602

C604

R450

R451

R453

R454

R455

C802

R458

C804

R459

C611

R651

R652

R653

R654

R656

R657

R658

C811

R466

R467

C620

R851

R852

R853

C430

R854

C431

R661

R856

R857

R470

R664

R858

R665

R666

C820

R861

R670

R864

R671

R865

R866

R673

R674

R677

C449

R870

R871

R872

R873

C450

R680

R874

Q301

R880

C652

C654

Q501

C852

C854

C661

JR406

Q320

C861

Q321

Q323

C670

Q324

Q325

D611

IC400

Q711

Q712

C870

D811

C489

D620

Q720

D820

C499

JR434

Q920

JR435

JR632

Q350

Q355

Q360

R301

R304

Q365

Q561

R501

Q562

R502

R503

R504

Q370

R505

R506

R507

D661

Q375

Q761

R701

Q762

R702

R703

R704

Q570

R705

R706

R707

R320

R708

D861

R323

D670

R325

R326

R327

Q770

R328

R711

R714

R715

R716

D870

R720

R721

R722

R723

R724

CL001

R921

CL002

R923

CL003

R730

CL004

C500

CL005

CL006

CL007

CL008

R350

R353

R931

R355

C702

R358

C704

R551

R552

R553

R360

R554

R555

R556

R363

R557

R558

C711

R365

R368

R751

R752

R753

R754

R561

R756

R757

R758

R564

R370

R565

R566

R373

C720

R375

R378

R761

R764

R570

R765

R571

R766

R572

R573

R574

R770

R771

R772

R773

R774

C350

R580

C352

R780

C552

C554

D301

C940

C941

C752

C754

D500

C561

D501

C761

C570

D320

Q611

JR702

Q612

D325

D326

D327

C770

JR321

D711

JR322

Q811

C3022

Q812

Q620

C3025

C3026

C3027

D720

Q820

C3032

IC3002

C3037

R3010

D920

R3011

R3012

R3013

D350

D352

R3020

R3021

D355

R3022

R3023

D360

132

EB

132

I

O

132

1

5

1

8

1

7

E

B

1321

3

2

2

14

1

15

2

14

1

15

1

13

1

15

E

B

132132

E

B

132132

143

1

9

3

E

B

132132

E

B

132132

1

5

3

1

2

14

15

2

14

1

15

1

3

EB

132

4

IO

1

3

1

7

1

6

1

6

3

E

B

EBE

B

EB

EBEB

E

BEB

Q654

JW758

TB601

TB603

CNP912

JW760

Q851

JW761

Q852

JW762

Q853

Q854

HS350

IC350

IC352

JW766

JW767

JW768

JW769

CNP920

R609

JW770

JW771

JW772

JW773

R610

R612

JW776

R613

JW777

JS510

JS511

R809

JW779

R810

JW781

R812

CN602

JW782

R813

CN603

JW783

LP400

JS710

JS711

JW785

JS712

JW789

R628

CNP940

R629

L678

JW790

JS335

JW791

JS336

JS337

JS338

JW794

JS339

JW795

R828

JW798

R829

JW799

JS340

L878

C408

C409

JS920

JS921

C601

JS922

JS923

C603

JWH1

C605

JWH2

C606

JWH3

C607

JWH4

C608

JWH5

C609

JWH7

JS350

JWH9

C801

C803

JS930

C805

C806

C807

C808

C809

JS550

JS551

JS552

JS553

JS554

JS555

R659

JS556

JS557

JS558

JS559

C621

R660

R662

R663

JS560

JS3001

JS561

R859

C629

JS3002

JS562

JS563

JS564

JS565

C821

JS566

JS567

JS568

R860

JS569

R862

R863

C829

JS570

JS571

JS572

JS573

R678

R679

R487

R488

C644

R878

R879

JS3022

JS390

C458

JS391

C459

JS392

JS393

JS394

C844

JS395

C651

JS397

C653

JW600

JS399

C655

JW601

C656

JW602

C657

JW603

C658

JW604

Q500

C659

JW605

JW606

JW607

JW608

C851

JW609

JS3037

C853

JW800

C855

JW801

C856

JW802

C857

JW803

C858

JW610

JW804

C471

C859

Q701

JW611

Q702

JW612

Q703

JW613

JW807

Q704

JW614

JW615

JW616

JW617

JW618

JW619

C671

JW813

JW620

JW814

JW621

JW815

JW622

JW816

JW623

JW817

C679

JW819

JW626

C487

JW627

C488

C871

JW629

IC600

JW630

C879

JW631

JW825

JW632

JW826

JW633

JW827

JW634

JW635

JW829

JW636

JW637

IC800

JW638

JW639

JW830

JW831

JW832

JW833

JW640

JW834

JW641

JW835

JW642

JW836

JW643

JW837

JW644

CNP410

JW838

JW645

CNP411

JW839

JW646

JW647

JW648

L728

JW840

J401

JW841

JW842

J403

JW843

J404

JW650

J405

JW651

JW845

JW652

JW846

JW653

Q551

JW655

Q552

JW656

Q553

JW657

Q554

JW658

JW659

R302

R303

JW852

JW660

Q751

JW661

JW855

Q752

Q753

Q754

JW664

JW859

JW665

CNP432

JW667

JS400

JS401

JS402

JS403

JS404

JW860

JW861

JW862

JW863

JS408

JW864

JW670

JS409

JW671

JW866

JW672

JW867

JS600

JW868

R510

JS601

R511

JW675

JS602

JW676

JS603

JW677

JS410

JS604

JS411

JS605

R709

JW679

JS606

JS607

JS608

JWH10

JW870

JS609

JWH11

JW871

JWH12

JW872

R710

CN500

JW681

R712

R713

JS610

JW684

JS611

JW685

JS612

JW686

JW687

JW688

JW689

JS810

L578

JW690

JW691

JW692

JW693

JW694

JW695

JW696

R728

R729

JW699

JS432

L778

R920

GD1

GD2

R922

GD3

GD4

R545

R351

R546

R352

C701

R356

C703

R357

C705

C706

C707

C320

C708

C709

C323

R361

C325

R362

C904

R940

R559

R366

R367

JS458

JS459

R560

CN350

R562

R563

JS460

JS461

R759

R371

R372

C721

R376

R377

R760

R762

R763

C729

RY301

JS470

C920

CN941

JS471

C921

JS472

C922

JS473

C923

R578

R579

C544

C351

C545

C546

C353

R778

R779

R392 R393

C744

C551

C553

C555

C556

C557

C558

C559

C751

C753

JW700

C755

C756

C757

C758

JW704

C759

Q601

JW705

Q602

JW706

Q603

JW707

Q604

JW708

JW321

JW709

JW322

JW323

JW324

JW325

JW326

JW327

JW328

JW710

JW329

Q801

C571

Q802

JW712

Q803

JW713

Q804

JW714

JW715

JW716

JW717

JW330

JW718

RY920

JW331

C579

JW332

C771

CN792

IC500

JW720

JW721

C3024

RY350

C779

RY355

IC700

W001

ET902

W002

JW731

B400

RY360

C3034

CNP500

JW737

JW738

RY365

D921

JW739

L628

JW740

JW741

JW743

RY370

JW745

JW746

JW747

JW748

RY375

JW749

JSH550

L828

JSH551

JW750

JW751

JW752

JW753

JW754

Q651

JW755

Q652

JW756

Q653

1

8

4

5

1

6

1

8

4

5

(CHASSIS)

(CHASSIS)

1-875-588-

LR

FRONT B

FRONT A

RL

SPEAKERS

LR

TV

IN

LR

SA-CD/CD/

CD-R

IN

LR

SA-CD/CD/

CD-R

OUT

LR

SAT

AUDIO IN

LR

DVD

AUDIO IN

LR

VIDEO 1

AUDIO OUT

LR

VIDEO 1

AUDIO IN

SUB WOOFER

AUDIO OUT

(CHASSIS) (CHASSIS) (CHASSIS)

(CHASSIS)

J

MAIN POWER

TRANSFORMER

T901

MAIN POWER

TRANSFORMER

T901

L

STANDBY

BOARD

CN914

M

K

STANDBY BOARD

CN911

E

FRONT V2

BOARD
CN721

H

FRONT V2

BOARD

CN725

FRONT V2

BOARD

CN725

C

B

A

DIGITAL

AUDIO
BOARD
CN2222

DIGITAL

AUDIO
BOARD
CN2223

G

VIDEO
BOARD
CNP203

F

MICOM
BOARD
CN7005

N

SPFAKER

BOARD
CNP285

MAIN BOARD

P

SPFAKER

BOARD
CNP286

A

B

C

D

E

F

G

12345678910111213 14

RY350, 355, 360, 365, 370, 375

-1

-2

RY301

RY920

-1

-2

12, 21

(12, 21)

6-6. PLACA DE CIRCUITO IMPRESSO - Placa PRINCIPAL -

• : Utilizada solda sem chumbo

Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location

Ref. No. Location

• Localização do Semicondutor

Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location

D301 B-7
D320 F-8
D325 F-8
D326 E-8
D327 E-8
D350 C-11
D352 C-6
D355 B-9
D360 C-8
D365 C-10

D370 C-8
D375 F-13
D500 D-9
D501 D-9
D561 F-2
D570 F-3
D611 F-7
D620 F-8
D661 F-4
D670 F-4

D711 F-9
D720 F-9
D761 F-6
D770 F-6
D811 F-12
D820 F-13
D861 F-11
D870 F-11
D920 B-13
D921 C-12

D940 D-14
D941 D-14
D942 D-13
D943 D-14

IC350 C-6
IC352 C-6
IC400 C-3
IC500 E-3
IC565 D-9

IC600 E-4
IC700 D-6
IC800 D-7
IC3002 B-2

Q301 B-7
Q320 E-8
Q321 E-7
Q323 F-8
Q324 F-8

Q325 E-8
Q350 C-11
Q355 B-9
Q360 C-8
Q365 C-10
Q370 C-8
Q375 F-13
Q500 E-9
Q501 D-9
Q551 G-2

Q552 G-2
Q561 F-3
Q562 F-3
Q570 F-2
Q601 G-7
Q602 G-8
Q611 F-8
Q612 F-7
Q620 F-7
Q651 G-4

Q652 G-4
Q661 F-5
Q662 F-4
Q670 F-4
Q701 G-9
Q702 G-9
Q711 F-10
Q712 F-9
Q720 F-9
Q751 G-6

Q752 G-6
Q761 F-6
Q762 F-6
Q770 F-6
Q801 G-13
Q802 G-13
Q811 G-13
Q812 G-13
Q820 F-12
Q851 G-11

Q852 G-11
Q861 F-11
Q862 F-11
Q870 F-10
Q920 B-13

(Page 36)

(Page 40)

(Page 44)

(Page 44)

(Page 46)

(Page 46)

(Page 46)

(Page

46)

(Page

42)

(Page 42)

(Page 42)

(Page 33)

(Page 33)

STR-DG820

STR-DG820

2121

6-7. DIAGRAMA ESQUEMÁTICO - Placa PRINCIPAL (1/3) -

2

IC B/D

IC B/D

(2/3)

BOARD

MAIN

(3/3)

MAIN

BOARD

1

IC B/D IC B/D

0

1.1

-35.7

0

35.7

-1.1

0

-35.7

1.1

-1

0

35.7

0

-35.7

1.1

-1.1

0

35.7

0

-35.7

1.1

-1.1

0

35.7

0

-35.7

1.1

-1.1

0

35.7

0

-35.7

1.1

-1.1

0

35.7

0

-35.7

1.1

-1.1

0

35.7

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

-35

0

0

0

-35

0

0

-35

0

0

-35

0

0

-35

0

0

-35

0

0

-35

0

2.7

00

2.7

0

2.70

2.7

0

2.7

0

2.70

2.7

-1.11.1

0.5

-1.1

-0.6-0.6

-1

0.4

1.1 -1

-0.6

-1.1

0.5

1.1 -1.1

-0.6

-1.1

0.5

1.1 -1.1

-0.6

-1.1

0.5

1.1 -1.1

-0.6

-1.1

0.5

1.1 -1.1

-0.6

-1.1

0.5

1.1 -1.1

-35.4

35.7

1.1

-1

-34

0

0

0

0

-33.8

-1.1

1.1

2.3

35.7

0

-1.1

35.7

2.2

0

-33.8

-35.4

35.7

-33.9

0

-1.1

0

1.1

1.1

0

-1.1

35.7

2.3

0

-33.8

-35.4

35.7

-33.8

0

-1.1

0

1.1

1.1

0

35.7

2.2

0

-35.4

-35.4

35.7

-33.7

-1.1

1.1

19876543215 14 13 12 11 10

UPC2581V-S

IC500

MUTE

-VOUT1

+VOUT1

COMP1

NF1

IN1

GND

IN2

NF2

COMP2

-VOUT2

+VOUT2

VCC

VCC

VEE

R555 22k

2SA1163L-TE85L

Q562

2SA1163L-TE85L

Q561

L578

123

BCE

2SA1115TP-EF

Q551

5W0.22

R563

10

R579

1.5k

R564

15k

R572

15kR565

123

BCE

4.7

R578

50V10

C571

2.2k

R556

47k

R580

220p

C561

560

R558

68k

R566

6.2kR562

0.022

C579

4.7k

R561

82k

R557

25V

47

C557

500V

47p

C559

0.01C570

500V

C558

47p

2SC3623ATP-LK

Q552

2SA1163L-TE85L

Q611

560

R658

500V

47p

C609

15k

R672

500V

C658

47p

2SA1115TP-EF

Q601

123

BCE

6.2kR662

47k

R680

2.2k

R656

10 50V

C621

25V47

C607

2SA1163L-TE85L

Q662

1.5kR664

2SC3623ATP-LK

Q602

2SA1115TP-EF

Q651

82k

R607

L628

1.5k

R614

15k

R622

4.7k

R611

560

R608

50V10

C671

0.022

C679

82k

R657

220p

C611

4.7kR661

R628

4.7

0.022

C629

2SA1163L-TE85L

Q661

68kR666

123

BCE

25V

47

C657

123

BCE

10

R679

R629

10

15k

R615

123

BCE

47k

R630

L678

15kR665

R663

2SA1163L-TE85L

Q612

2.2k

R606

0.01C670

R613

0.01C620

6.2kR612

220pC661

68k

R616

2SC3623ATP-LK

Q652

500V

47p

C659

4.7

R678

2SA1163L-TE85L

Q711

560

R808

R813

123

MN2488-OPY-MK

Q803

BCE

47k

R830

R863

500V

C758

47p

2SA1163L-TE85L

Q862

2SA1115TP-EF

Q701

123

BCE

25V47

C807

4.7kR811

47k

R780

82k

R857

2SA1115TP-EF

Q801

68kR854

2SA1163L-TE85L

Q762

1.5kR764

2SC3623ATP-LK

Q702

4.7kR861

1.5kR714

100p

C804

500V

C708

47p

0.01C870

560

R708

50V10

C771

123

MP1620-OPY-MK

Q804

BCE

220pC711

4.7kR761

500V3p

C805

25V

47

C857

68kR766

68kR704

1.5kR814

R805

22k

25V

47

C757

123

BCE

10

R779

10

R729

19876543215 14 13 12 11 10

UPC2581V-S

IC800

MUTE

+VOUT1

-VOUT1

COMP1

NF1

IN1

GND

IN2

NF2

COMP2

-VOUT2

+VOUT2

VCC

VCC

VEE

L878

15kR815

500V3p

C855

123

BCE

15k

R822

2SA1163L-TE85L

Q712

2.2k

R706

500V

C858

47p

0.01C720

1.5kR864

R705 22k

100p

C704

220pC761

2SC3623ATP-LK

Q752

100p

C754

4.7

R778

560

R758

500V

47p

C709

0.01C820

15k

R772

2SA1163L-TE85L

Q811

68kR754

100p

C854

2.2k

R856

0.022

C879

500V

47p

C809

2SA1163L-TE85L

Q812

2.2k

R756

68kR804

50V10

C721

L828

123

BCE

220pC861

500V3p

C705

25V47

C707

68kR816

2SA1115TP-EF

Q851

2SA1115TP-EF

Q751

50V10

C821

10

R879

82k

R707

19876543215 14 13 12 11 10

UPC2581V-S

IC700

MUTE

+VOUT1

-VOUT1

COMP1

NF1

IN1

GND

IN2

NF2

COMP2

-VOUT2

+VOUT2

VCC

VCC

VEE

L728

2.2k

R806

15k

R722

4.7kR711

10

R829

500V

C808

47p

0.022

C779

2SA1163L-TE85L

Q861

82k

R757

560

R858

4.7

R728

0.022

C729

2SA1163L-TE85L

Q761

123

BCE

6.2kR862

500V

47p

C859

15kR865

15k

R872

68kR866

47k

R880

15kR715

L778

4.7

R878

6.2kR812

15kR765

2SC3623ATP-LK

Q852

R763

0.01C770

R713

6.2kR712

82k

R807

500V3p

C755

50V

10

C871

123

BCE

0.022

C829

68kR716

4.7

R828

220pC811

500V

47p

C759

100V

10

C546

1

R546

1

R545

100V

10

C545

500V3p

C605

500V3p

C655

19876543215 14 13 12 11 10

UPC2581V-S

IC600

MUTE

+VOUT1

-VOUT1

COMP1

NF1

IN1

GND

IN2

NF2

COMP2

-VOUT2

+VOUT2

VCC

VCC

VEE

1k

R601

50V

C601

10

68kR604

100p

C602

100p

C654

100p

C604

50V

C651

10

R605

22k

1k

R651

100p

C652

68kR654

68k

R652

1k

R751

1k

R701

50V

C751

10

100p

C752

100p

C702

50V

C701

10

68k

R752

68k

R702

1k

R851

1k

R801

50V

C851

10

100p

C852

100p

C802

50V

C801

10

68k

R852

68k

R802

R730

47k

MA2J1110GLS0

D661

MA2J1110GLS0

D570

MA2J1110GLS0D870

MA2J1110GLS0D820

MA2J1110GLS0

D611

MA2J1110GLS0

D861

MA2J1110GLS0

D561

MA2J1110GLS0D670

MA2J1110GLS0

D811

MA2J1110GLS0

D761

MA2J1110GLS0D770

MA2J1110GLS0D720

MA2J1110GLS0

D620

MA2J1110GLS0

D711

100p

C554

500V33p

C553

68k

R552

1k

R551

500V

3p

C555

100p

C552

R554

68k

50V

C551

10

JR632 0

22kR720

22kR670

22kR870

22kR770

22kR820

22kR620

22kR570

50V

C644

10

50V

C844

10

50V

C744

10

50V

C544

10

500V33pC603

4.7k

R771

4.7k

R821

4.7k

R871

4.7k

R621

22k

R824

22k

R674

22k

R724

22k

R624

22k

R874

22k

R574

22k

R774

47k

R573

47k

R773

47kR873

47kR723

47k

R673

47kR823

47k

R623

100

R760

100

R859

100

R709

100

R809

100

R810

100

R860

100

R710

100

R660

100

R659

100

R759

100

R560

100

R559

100

R610

100

R609

2.2kR853

2.2kR703

2.2kR803

2.2kR753

R553

2.2k

2.2kR653 2.2kR603

JS712

JS710

JS610

JS611

JS511

JS810

JS711

500V

C608

47p

6.2kR762

JS556

JS557

JS558

JS559

JS560

JS561

JS562

JS563

JS564

JS565

JS566

JS567

JS568

JS569

JS570

JS571

JS572

JS573

JS604

JS605

JS606

JS607

JS608

JS609

JS612

68k

R602

500V

33p

C853

500V

33p

C803

500V

33p

C653

500V

33p

C703

500V

33p

C753

10V

C706

220

10V

C606

220

10V

C756

220

10V

C556

220

10V

C856

220

10V

C656

220

10V

C806

220

4.7k

R671

4.7k

R721

4.7k

R571

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

868788899192939495

96

POWER AMP

IC600

POWER AMP

IC700

(1/3)

MAIN BOARD

BOOSTER BOOSTER

BIAS

Q801, 802

BIAS

Q851, 852

BIAS

Q701, 702

BIAS

Q601, 602

BIAS

Q751, 752

BIAS

Q651, 652BIAS

Q551, 552

711

D

B

1669 1710

F

5

N

15

L

K

3

G

1 1812

C

M

E

H

8

J

4 13

A

142

I

2SC3052EF-T1-LEF

Q570

AF POWER

SENSOR

DETECT

CURRENT

Q561, 562

MP1620-OPY-MK

Q554

BOOSTER

MN2488-OPY-MK

Q553

BOOSTER

POWER AMP

IC500

POWER AMP

IC800

MP1620-OPY-MK

Q654

BOOSTER

MN2488-OPY-MK

Q653

BOOSTER

MN2488-OPY-MK

Q753

BOOSTER

MP1620-OPY-MK

Q754

BOOSTER

MN2488-OPY-MK

Q603

BOOSTER

MP1620-OPY-MK

Q604

BOOSTER

MN2488-OPY-MK

Q703

BOOSTER

MP1620-OPY-MK

Q704

BOOSTER

MN2488-OPY-MK

Q853

BOOSTER

MP1620-OPY-MK

Q854

BOOSTER

2SC3623ATP-LK

Q802

2SC3052EF-T1-LEF

Q820

Q811, 812
CURRENT

DETECT

AF POWER

SENSOR

2SC3052EF-T1-LEF

Q870

AF POWER

SENSOR

DETECT

CURRENT

Q861, 862

2SC3052EF-T1-LEF

Q720

AF POWER

SENSOR

DETECT

CURRENT

Q711, 712

2SC3052EF-T1-LEF

Q620

AF POWER

SENSOR

DETECT

CURRENT

Q611, 612

2SC3052EF-T1-LEF

Q770

AF POWER

SENSOR

DETECT

CURRENT

Q761, 762

2SC3052EF-T1-LEF

Q670

AF POWER

SENSOR

DETECT

CURRENT

Q661, 662

5W0.22

5W0.22

5W0.22

5W0.22

5W0.22

5W0.22

(Page 23)

(Page 22)

STR-DG820

STR-DG820

2222

6-8. DIAGRAMA ESQUEMATICO - Placa PRINCIPAL (2/3) -

IC B/D

3

BOARD

MAIN

(3/3)

BOARD

(3/3)

4

MAIN

V2

FRONT

C

CN725

BOARD

CN2223

BOARD

(2/2)

B

DIGITAL

AUDIO

DIGITAL

A

(2/2)

BOARD

AUDIO

CN2222

2

(1/3)

MAIN

BOARD

0

0

0

0

0

0

0

0

0

-6.8

0.6

0.6

6.9

0.1

0.2

0.2

0.2

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0.2

0.2

0

0

0

0

0

0

07

0

0

0

0

0

-6.9

R3011

47k

C3037

1

C3032 1

R3022

47k

C3025

0.1

C3022

1

R3020

47k

C3026

0.1

8765

4321

NJM4565M(TE2)

IC3002

50V

C409

4.7

R451

1k

50V

C459

4.7

R402

1k

R459

1k

R409

1k

R401

1k

R452

1k

J401

6P

R453

1k

R403

1k

R454

1k

R404

1k

C403
2200p

R405

1k

50V

C458

4.7

R455

1k

R408

1k

50V

C408

4.7

R458

1k

C405

2200p

0.1

C489

100pC449

0.1

C499

100pC450

JR434

0

JR435

0

C430 220p

C431

220p

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

GND

GND

RECL4

RECR4

RECL3

RECR3

RECL2

RECR2

RECL1

RECR1

GND

INL16

INR16

INL15

INR15

INL14

INR14

INL13

INR13

GND

INL12

INR12

INL11

INR11

INL10

INR10

INL9

INR9

INL8

INR8

INL7

INR7

INL6

INR6

INL5

INR5

INL4

INR4

INL3

(DCAC_MIC)

INR3

(DCAC_MIC)

INL2

DMPORT_L)

INR2

(DMPORT_R)

INL1 (TUNER_L)

INR1 (TUNER_R)

GND

SBLIN

SBRIN

SLIN

SRIN

CIN

SWIN

LIN

RIN

GND

ROUT

LOUT

GND

ROUT SUB

LOUT SUB

GND

13P

CNP410

15P

CNP411

R3023

47k

R430

1k

R431 1k

JS409 JS410 JS411

JS461JS459 JS460

JS400

1kR449

1k

R450

JS408

JS458

JS3002

JS3037

JS3022

JS3001

J403

4P

J404

4P

JS401

R488

2.2

25V

C488

47

94

88

89

91

87

96

86

93

92

95

97

98

99

100

101

W001-002

MAIN BOARD (2/3)

VEE

VCC

6P

CNP432

(CHASSIS)

(CHASSIS) (CHASSIS)

SA-CD/CD/

R

TV IN

RLRLL

SA-CD/CD/

CD-R INCD-R OUT

DVD AUDIO

RRLL

IN IN

SAT AUDIO

L

AUDIO OUT AUDIO IN

VIDEO 1 VIDEO 1

RRL

711

D

B

6910

F

5 15

K

3

G

1 12

C

E

H

8

J

4 13

A

142

I

MIX AMP

IC3002

BD3471KS2

IC400

IC400

INPUT SELECTOR,

ELECTRICAL VOLUME

GND

HPFN

LPF01

LPF02

LPFN2

LPFN1

SWVOL

VCC

DGND

DATA

CLK

VEE

FROUT

FLOUT

SWOUT

COUT

SROUT

SLOUT

SBROUT

SBLOUT

VIDEO2-AU_R

NC

MIC_GND

A-GND

MIC MONO

VIDEO2-AU_L

2

6

4

3

5

1

AGND

SL OUT

+7V

SBR OUT

SBL OUT

L IN

AGND

R IN

TUNER R

AGND

TUNER L

DMPORT L-

DMPORT R-

DMPORT L+

DMPORT R+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

VOL IC CLK

VOL IC DATA

VACS CTRL

PROTECTOR

+7V

-7V

FR OUT

AGND

FL OUT

SW

AGND

C OUT

SR OUT

1

2

3

4

5

6

7

8

9

10

11

12

13

50V

C3034

4.7

R3021

47k

C3027

1

R3012

47k

R3013

47k

R3010

47k

50V

C3024

4.7

R487

2.2

25V

C487

47

(Page 21)

(Page

35)

(Page

35)

(Page

43)

(Page 23)

(Page 23)

STR-DG820

STR-DG820

2323

6-9. DIAGRAMA ESQUEMATICO - Placa PRINCIPAL (3/3) -

MAIN

4

(2/3)

BOARD

CN911

K

STANDBY

BOARD

1

BOARD

MAIN

(1/3)

BOARD

CN721

E

FRONT

V2

CN7005

F

MICOM
BOARD

CN285

N

SPEAKER

BOARD

SPEAKER

P

CN286

BOARD

(2/3)

BOARD

3

MAIN

CNP203

G

VIDEO

BOARD

BOARD

CN725

H

FRONT

V2

MAIN POWER

M

T901

TRANSFORMER

TRANSFORMER

T901

J

MAIN POWER

CN914

BOARD

STANDBY

L

-5.5

0.7

-6.9

7

-5.5

-4.4

-5.5

0

3.8

3.8

0

-35.1

0

0

6.3 6.4

-5.5

-35.6

-35.1

-35.9

-35.7

3.6

-35.7

16

0.5

-35.1

16

0.6

-17.1

16

-6.9

7

0.7

0

0.70.70.70.70.7

0.10.10.10.10.1

C400
2200p

RY301

50VC471 4.7

R467

100k

RY920

2.2k

R921

1

2

3

4

5

5P

CNP920

R1 (UPPER TAP)

R1 (LOWER TAP)

R1 GND

R1 (LOWER TAP)

R1 (UPPER TAP)

39k

R326

2SC3052EF-T1-LEF

Q324

50V10C325

2SA1163L-TE85L

Q323

10k

R327

6.8kR325

2SC2713G-TE85L

Q325

2SA1163L-TE85L

Q320

2SC3052EF-T1-LEF

Q321

1k

R328

10k

R503

220k

R507

10k

R504

8765

4321

470k

R502

10kR505

0.1

C500

1SR154-400TE-25D352

0.47

C350

0.47

C352

1SR154-400TE-25D943

0.47C940

0.47

C941

1SR154-400TE-25D940

2.2kR375

RY375

RY365

2SC3052EF-T1-LEF

Q365

2.2k

R365

2SC3052EF-T1-LEF

Q360

RY360

2SC3052EF-T1-LEF

Q355

RY355 RY350

2SC3052EF-T1-LEF

Q350

2.2k

R350

RT1P241C-TP-1

Q501

1k

R355

1k

R360

R301

2.2k

MA2J1110GLS0

D360

MA2J1110GLS0

D365

MA2J1110GLS0

D920

MA2J1110GLS0

D326

MA2J1110GLS0

D501

MA2J1110GLS0

D350

MA2J1110GLS0

D325

MA2J1110GLS0

D355

MA2J1110GLS0

D375

MA2J1110GLS0

D320

MA2J1110GLS0D327

MA2J1110GLS0

D301

RY370

MA2J1110GLS0

D370

2SC3052EF-T1-LEF

Q370

R370

2.2k

1

2

3

4

5

6

6P

CNP940

F1

NC

GND

F2

R4 -AC

R4 +AC

3P

CNP500

R371

33

R372

47

47

R367

33

R366

47

R362

33

R361

47

R357

33

R356

47

R352

33

R351

47

R37733R376

R302

100

R303

100

47

R922

JS390

33

R920

D5SBA20-4003

D921

~

~

C923 0.01F 71V

C922

0.01F
71V

2W

680

R393

2W

R392

680

JS510

MAZ8300GMLS0

D500

10k

R501

JS397

47kR506

1

2

3

4

5

6

7

8

8P

CN602

1

2

3

4

5

6

7

7P

CN603

JSH550

JS550

JS551

JS552

JS553

JS554

JS555

JS600

JS601

JS602

JS603

JS470 JS471

JS472

JS473

JS350

JS395

JS393

JS394

JS392

JS391

JR406 0

R5

11 470 2W

JSH551

IO

G

TA7807S

IC350

12

3

12

3

47k

R373

47k

R358

47k

R363

47k

R368

47k

R353

47k

R304

47k

R378

47k

R923

J405

1

2

3

4

5

6

7

7P

CNP912

1

2

3

3P

CN941

GND (R4)

+7V (R4)

GND (R4)

10V330C320

10V330

C323

20k

R320

39k

R323

1/2W

0.15

R940

16V

100

C353

81

78

84

83

80

76

77

82

74

73

70

72

79

71

75

101

98

99

100

97

0

JR3980JR399

W001-002

MAIN BOARD (3/3)

VCC

VEE

AF POWER PROTECTOR

Q320, 321, 323-325

RELAY DRIVE

RELAY DRIVE

RELAY DRIVE

RELAY DRIVE

RELAY DRIVE

LIMITTER SWITCH

Q500, 501

-2

-1

-1

-2

-1

-2

-1

-2

-1

-2

-1

-2

(CHASSIS)

-1

-2

CN500

4P

3

3

4

2

2

1

1

CN792

5

5P

3

4

2

1

CN350

5

9P

3

4

2

1

6

7

8

9

R

L

R

L

L

R

R

L

711

D

B

166910

F

5 15

L

K

3

G

1 12

C

E

H

8

J

4 13

A

142

I

R2 RETURN GND

HP_GND

-15V

STBY GND

R2 GND

+15V

+15V

NC

HP DETECT

R-CH

L-CH

GND

SW_PREOUT_RY

NC

HP_DET

HP_RY

FRONT_A/B

C/SR/SBL RY

FRONT_A_RY

SBR_RY

BRIDGEABLE RY

SR

SR_GND

NC

SBL

SBL_GND

NC

SBR

SBR_GND

C

NC

C_GND

NC

NC

SL

SL_GND

+7V

GND

-7V

NC

+15V

GND

-15V

2SC1815GR-TPE2

Q500

NJM4565M(TE2)

IC565

OVER LOAD DETECTOR

IC565

FRONT A

TB601

TB603

FRONT B

+

+

-

-

+

+

-

-

IC352

-7V REGULATOR

IC350

+7V REGULATOR

TA79007SB

IC352

IO

G

16V

100

C351

2SC3052EF-T1-LEF

Q375

RELAY DRIVE

16V

3300

C904

1SR154-400TE-25

D941

1SR154-400TE-25

D942

R466

1k

R470

47k

2SC3052EF-T1-LEF

Q301

RELAY DRIVE

AUDIO OUT

SUB WOOFER

100V

0.22

C921

2SC3052EF-T1-LEF

Q920

RELAY DRIVE

100V

0.22

C920

SPEAKERS

(Page

47)

(Page 21)

(Page 43)

(Page 37)

(Page 44)

(Page 44)

(Page

22)

(Page 41)

(Page 43)

(Page 47)

(Page 47)

(Page 47)

(Page 22)

STR-DG820

STR-DG820

2424

1

5

1

19

1

19

1

19

1

19

1

19

R3610

R3611

R3612

R3613

L3506

ET3501

ET3502

R3645

R3649

R3651

R3654

R3655

JL3506

JL3507

JL3508

JL3509

CN3500 CN3501 CN3502 CN3503 CN3505

CN3507

Q3505

JL3543

JL3544

C3511

JL3545
JL3546

JL3547

JL3548
JL3549

C3518

JL3550

IC3501

IC3502

C3533

IC3503

IC3504

C3534

IC3505

IC3506

IC3507

C3538

IC3508

R3510

R3511

R3514

R3515

R3517

IC3510

R3518

IC3511

IC3512

C3543

IC3513

C3544

C3545

C3546

C3547

R3520

TP3000

R3521

R3523

R3524

R3529

C3554

R3530

R3532

R3533

C3562

R3541

R3548

C3571

C3576

C3577

C3579

R3554

C3580

C3584

C3586

C3587

CL3000

R3561

C3589

CL3001

CL3002

R3563

CL3003

CL3004

R3565

CL3005

CL3006

R3567

CL3007

FL3500

C3590

R3568

CL3008

FL3501

C3591

CL3009

FL3502

FL3503

C3593

R3570

CL3010CL3011

R3572

CL3012

R3573

CL3013

CL3014

R3575

CL3015

CL3016

R3577

CL3017

R3578

CL3018

CL3019

R3580

CL3020

CL3021

R3582

CL3022

R3583

CL3023

CL3024

R3585

CL3025

R3586

CL3026

R3587

CL3027

R3588

CL3028

R3590

R3593

R3594

R3595

R3596

R3597

R3598

R3599

RB3500

RB3501

RB3502

RB3503

RB3504

RB3505

RB3506

RB3507

RB3508

RB3509

CN3001

RB3510

RB3511

RB3512

RB3513

RB3514

RB3515

RB3516

RB3517

C3000

C3001

C3002

C3003

C3004

C3005

C3006

X3500

C3602

C3603

C3604

C3605

R3002

C3606

R3004

R3005

C3609

R3006

R3008

R3009

C3610

R3010

R3011

R3012

R3013

R3014

R3016

FB3500

FB3503

FB3504

FB3505

FB3506

FB3507

R3020

FB3509

R3023

R3600

R3602

R3603

FB3510

R3029

R3606

R3607

R3608

R3609

T

DCDC BOARD

CN4101

(CHASSIS)(CHASSIS)

18

4

5

1

1

10

11

20

8

16

9

1

8

4

5

1

20

60

41

40 21

1

25

75

51

100 76

26

5

43

1

50

61

80

1

10

11

E

20

1

8

45

1

36

108

73

109

144

72

37

1

5

1

5

1-875-647-

12

(12)

HDMI BOARD (COMPONENT SIDE)

A

B

C

D

E

1234567

HDMI

BD IN

(NC)

DVD IN

SAT IN

VIDEO 1

IN

HDMI

OUT

6-10. PLACA DE CIRCUITO IMPRESSO - Placa HDMI (Lado componente) -

• : Utilizada solda sem chumbo

Ref. No. Location

• Localização do

Semicondutor

IC3501 D-3
IC3502 E-4
IC3503 D-2
IC3504 B-2
IC3505 B-2
IC3506 C-4
IC3507 B-2
IC3508 D-6
IC3510 E-10
IC3511 C-2
IC3512 C-2
IC3513 D-1

Q3505 D-2

Note: When IC3506 and IC3508 cannot exchange with single. When IC3506

and IC3508 are damaged, exchange the entire mounted board.

(Page 45)

STR-DG820

STR-DG820

2525

6-11. PLACA DE CIRCUITO IMPRESSO - Placa HDMI (Lado condutor)

• : Utilizada solda sem chumbo

R3030

R3031

R3032

R3033

R3034

R3035

R3036

R3037

R3038

L3500

L3501

L3502

L3503

L3504

L3505

R3621

R3622

R3623

R3624

R3625

R3626

R3627

R3628

R3629

C3651

R3630

R3631

R3632

R3633

R3634

R3635

R3636

R3637

R3638

R3639

R3640

R3641

R3644

R3646

R3647

R3648

R3650

R3652

R3653

JL3500

JL3501

JL3502

JL3503

JL3504

JL3505

JL3510

JL3511

JL3512

X3000

JL3523

JL3524

JL3525

JL3526

JL3527

JL3528

JL3529

JL3530

JL3531

JL3532

JL3533

JL3534

JL3535

JL3536

C3503

JL3537

FB3000

Q3500

JL3538

C3505

Q3501

JL3539

C3506

C3507

C3508

C3509

JL3540

JL3541

JL3542

C3510

C3512

C3513

C3514

C3515

C3516

C3517

C3519

JL3551

JL3552

C3520

C3521

C3522

C3523

C3524

D3500

D3501

C3525

C3526

C3527
C3528

R3501

C3529

R3503

R3505

C3530

R3508

R3509

C3531

C3532

C3535

D3511

D3512

C3539

IC3509

R3512

C3540

C3541

C3542

C3548

C3549

R3522

R3525

R3526

R3527

C3550

R3528

C3551

C3552

C3553

C3555

C3556

C3557

C3558

C3559

R3531

R3536

C3560

C3561

C3563

C3564

C3565

C3566

C3567

C3568

C3569

R3542

R3543

R3545

R3546

R3547

C3570

C3572

C3573

C3578

R3551

R3552

R3553

R3556

R3557

R3558

R3559

C3581

C3582

C3583

C3585

R3560

C3588

R3562

R3564

R3566

C3592

C3598

R3571

C3599

R3574

R3579

R3589

R3591

R3592

C3600

D3000

D3001

R3001

R3003

C3608

IC3000

R3015

R3018

FB3508

R3021

R3024

R3025

R3026

R3027

R3604

R3028

R3605

1

25

75

76

100

50

26

51

1

2

9

10

1

2

5

6

CN3504

CN3003

1-875-647-

12

(12)

HDMI BOARD (CONDUCTOR SIDE)

A

B

C

D

12345 6

EE

13

4

5

S

R

MICOM BOARD

CN7002

MICOM BOARD

CN7003

X3000

Ref. No. Location

• Localização do

Semicondutor

D3000 A-6
D3001 A-6
D3500 D-6
D3501 D-6
D3511 A-3
D3512 A-3

IC3000 B-5
IC3509 D-6

Q3500 D-6
Q3501 D-5

(Page 36)

(Page 36)

STR-DG820

STR-DG820

2626

1

HDMI

11

(2/2)

BOARD

12

HDMI

BOARD

(2/2)

IC B/D

IC B/D

IC B/D

1.8

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

1.8

0

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

1.8

0

0.4

0.4

3.303.3

000

0

1.2

1.2

1.2

3.3

1.2

1.2

1.2

1.2

3.3

1.8

1.2

1.2

1.2

1.2

1.8

1.8

1.4

1.9

3.3

1.2

1.2

1.2

1.2

1.2

3.3

1.8

1.2

1.2

2.1

2.1

1.8

2.1

2.1

2.1

2.1

3.3

2.1

2.1

2.1

2.1

1.8

2.1

2.1

2.1

2.1

3.3

2.1

2.1

2.1

0

00000

0

3.3

0

1.8

1.8

1.8

3.3

3.3

1.6

1.6

3.3

3.3

3.3

3.3

3.3

0

1.8

2.1

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

0

0

0

0

3.3

0

0

000

1.2

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.2

0

0

0

0.3

0.3

000

3.3

0

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

3.3

1.4

0.4

3.3

0.4

0

3.3

0.4

0.4

1.9

3.3

3.9

0

3.3

0.4

0.4

3.3

0

0

0

0

4.9

00000

4.9

0

4.9

4.9

0

3.3

3.3

3.3

3.3

0

4.9

10uH

L3500

0.1

C3556

0.1

C3539

0.1

C3538

0.1

C3528

0.1

C3524

0.1

C3525

0.1

C3526

0.1

C3527

0.1

C3529

0.1

C3521

0.1

C3522

0.1

C3530

0.1

C3523

0.1

C3532

0.1

C3535

0.1

C3541

10uHL3501

10uHL3502

0.1

C3545

0.1

C3549

6.3V

220

C3554

6.3V

220

C3555

47R3567

47

R3570

47

R3572

47

R3575

47

R3577

47

R3578

0.1

C3542

R3589 100

47

R3571

47

R3574

JL3500

JL3501

JL3502

0

R3501

0

R3503

0

R3505

0R3565

8

7

6

5

4

3

2

1

BR24L02F-WSE2

IC3505

10k

R3586

JL3508

JL3509

47k

R3522

47k

R3523

47k

R3524

22

RB3501

22

RB3502

47

RB3500

0

R3564

28.322MHz

X3500

1M

R3587

12p

C3544

15p

C3543

47

R3514

47

R3515

47

R3517

47

R3518

47

R3520

47

R3521

0.1

C3517

6.3V

220

C3518

JL3503

R3511 47

R3530

47k

R3510 47

R3508 0

0.1

C3548

47

R3566

0.1

C3552

0.1

C3553

R3568

0

0.1

C3550

R3591

4.7k

47

R3562

47

R3563

JL3505

JL3506

JL3507

JL3511

JL3512

JL3510

FB3503

6.3V

220

C3546

12345678910111213141516171819202122

2324252627282930313233343536

73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

100

101 102 103 104 105 106 107 108

111

Q10

Q9

Q8

IOGND

ODCK

IOVCC33

Q7

Q6

Q5

Q4

CGND

CVCC18

Q3

Q2

Q1

Q0

IOGND

IOVCC33

DE

HSYNC

VSYNC

EVNODD

CGND

CVCC18

CVCC18

CSDA

CSCL

DSDA1

DSCL1

R1PWR5V

IOGND

IOVCC33

DSDA0

DSCL0

R0PWR5V

AGND

AVCC1 8

AVCC3 3

R0XC-

R0XC+

AGND

AVCC3 3

R0X0-

R0X0+

AGND

AVCC3 3

R0X1-

R0X1+

AGND

AVC33

R0X2-

R0X2+

AGND

AVCC1 8

RSVDNC

AVCC3 3

R1XC-

R1XC+

AGND

AVCC3 3

R1X0-

R1X0+

AGND

AVCC3 3

R1X1-

R1X1+

AGND

AVCC3 3

R1X2-

R1X2+

AGND

AVCC1 8

IOGND

IOVCC33

MUTEOUT

RSVDNC

RSVDNC

SPDIF

CGND

CVCC18

SD0

SD1

SD2

SD3WSSCK

IOGND

IOVCC33

MCLK

CGND

CVCC18

DVCC18

DGND2

XTALOUT

XTALIN

XTALVCC

REGVCC

RSVDNC

RSVDL

RESET#

SCDT

INT

IOGND

IOVCC33

CI2CA

CGND

CVCC18

Q35

Q34

Q33

Q32

IOGND

IOVCC33

Q31

Q30

Q29

Q28

CGND

CVCC18

Q27

Q26

Q25

Q24

IOGND

IOVCC33

Q23

Q22

Q21

Q20

CGND

CVCC

Q19

Q18

Q17

Q16

IOGND

IOVCC33

Q15

Q14

Q13

Q12

CGND

CVCC18

Q11

0.1

C3531

E

ET3501

12345678910

11 12 13 14 15 16 17 18 19

20

4142434445464748495051525354555657585960

RXTM

SDA_C

SCL_C

GND

CCLKN

CCLKP

VCC

CDT0N

CDT0P

GND

CDT1N

CDT1P

VCC

CDT2N

CDT2P

GND

VCC

REXT

OPACTRLN

CEC_TX

CVCC

HPD_B

SDA_B

SCL_B

GND

GND

BCLKN

BCLKP

VCC

BDT0N

BDT0P

GND

BDT1N

BDT1P

VCC

BDT2N

BDT2P

GND

VCC

HDP_C

4.7k

R3552

0

R3551

10k

R3553

10k

R3536

10k

R3554

47

R3557

10kR3558

10kR3559

10kR3560

1k

R3532

1k

R3531

1k

R3547

VCCA

SCLA

SDAA

GND EN

SDAB

SCLB

VCCB

R3545 47

R3546 47

C3511

0.1

C3508

0.1

JL3532

R3647 10k

0.1

C3514

R3648 10k

16 15 14 13 12

11 10 9

87654321

SN74LV4052APWR

IC3503

JL3504

0

R3541

JL3531

4.7k

R3652

1k

R3645

1k

R3644

R3542

4.7k

R3543

4.7k

1SS367-T3SONYD3000

DTC114YKA-T146

Q3505

0R3548

0

R3529

0

R3533

R3561

47

R3527

10k

ISA1235AC1TP-1EF

Q3501

R3525 4.7k

MA2J1110GLS0D3501

R3528

22k

4.7kR3512

10k

R3526

22k

R3509

MA2J1110GLS0D3500

G1

A1

Y2

GND A2

Y1

G2

VCC

0.1

C3610

0R3573

10k

R3649

10k

R3015

0.1

C3562

R3650

R3651

220

R3579

220

R3583

0.1

C3510

0.1

C3513

0.1

C3515

0.1

C3520

0.1

C3519

0.1

C3516

0.1

C3512

0.1

C3509

0.1

C3503

0.1

C3505

0.1

C3506

0.1

C3507

47

R3580

1k

R3588

1k

R3653

FB3500

FB3504

FB3505

68

R3582

68

R3585

22R3590

19P

CN3500

19P

CN3501

52

53

54

56

59

60

61

62

63

51

55

57

58

SCK

SPDIF

SD0

WS

MCK

SD2

SD3

SD1

Q[5]

Q[6]

Q[7]

Q[8]

Q[9]

Q[10]

Q[11]

Q[19]

Q[18]

Q[17]

Q[16]

Q[20]

Q[21]

Q[22]

Q[23]

ODCK

VSYNC

HSYNC

DE

1444_HPD

RX_INT

RX_RST

Q[24]

Q[25]

Q[26]

Q[27]

Q[0]

Q[1]

Q[2]

Q[3]

Q[12]

Q[13]

Q[14]

Q[15]

Q[28]

Q[29]

Q[30]

Q[31]

Q[32]

Q[33]

Q[34]

Q[35]

HPD_IN1

Q[4]

+5V_SELA

+5V_SELB

1444_SELA

1444_SELB

1444_SELC

EDID_MUX_B

EDID_MUX_A

1444_OEB

INH

GND

GND A

B

VCC

SDA

SCL

WP

VCC

GND

A2

A1

A0

B

GND

GND

INH

VCC

A

HDMI BOARD (1/2)

(CHASSIS)

INVERTER

SWITCH

711

D

21

B

1669 1710

F

5

N

15

L

K

193

G

201 1812

C

M

E

H

8

J

4 13

A

142

I

O

IC3501

CXB1444R-T6

IC3501

HDMI INPUT SELECTOR

SII9135CTU

IC3506

IC3506

HDMI RECEIVER

47

RB3503

22

RB3504

22

RB3505

47

RB3506

22

RB3507

22

RB3508

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

HPD_SINK

CEC_RX

OUTDIS

VCC

HDP_A

SDA_A

SCL_A

GND

ACLKN

ACLKP

VCC

ADT0N

ADT0P

GND

ADT1N

ADT1P

VCC

ADT2N

ADT2P

GND

CECL_LINE

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

SELC

SELB

SELA

GND

YDT2P

YDT2N

VCC

YDT1P

YDT1N

GND

YDT0P

TDT0N

VCC

YCLKP

YCLKN

GND

GND

SCL_SINK

SDA_SINK

0

R3556

PCA9517DP

IC3502

LEVEL SHIFT

IC3502

8

7

6

54

3

2

1

8

7

6

54

3

2

1

TC7WT125FU(TE12R)

IC3513

INVERTER

IC3513

SIGNAL SELECTOR

IC3503

VIDEO 1

IN

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DATA1-

DATA0+

DATA0 SHIELD

DATA0-

CLOCK+

CLOCK SHIELD

CLOCK-

CEC

RESERVE(NC)

SCL(5V)

SDA(5V)

DDC/CEC GND

+5V POWER

HOT PLUG DET

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DATA1-

DATA0+

DATA0 SHIELD

DATA0-

CLOCK+

CLOCK SHIELD

CLOCK-

CEC

RESERVE(NC)

SCL(5V)

SDA(5V)

DDC/CEC GND

+5V POWER

HOT PLUG DET

BD IN

19P

CN3502

19P

CN3503

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DATA1-

DATA0+

DATA0 SHIELD

DATA0-

CLOCK+

CLOCK SHIELD

CLOCK-

CEC

RESERVE(NC)

SCL(5V)

SDA(5V)

DDC/CEC GND

+5V POWER

HOT PLUG DET

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

DVD IN

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DATA1-

DATA0+

DATA0 SHIELD

DATA0-

CLOCK+

CLOCK SHIELD

CLOCK-

CEC

RESERVE(NC)

SCL(5V)

SDA(5V)

DDC/CEC GND

+5V POWER

HOT PLUG DET

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

SAT IN

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

SN74LV4052APWR

IC3504

IC3504

DATA SELECTOR

IC3505

EEPROM

10V

47

C3609

0.1

C3533

0.1

C3547

0.1

C3540

0.1

C3534

0.1

C3551

0.1

C3561

0.1

C3559

0.1

C3558

0.1

C3557

0.1

C3560

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

109

110

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

ISA1235AC1TP-1EF

Q3500

SWITCH

HDMI

6-12. DIAGRAMA ESQUEMATICO - Placa HDMI (1/2) -

Note: When IC3506 cannot exchange with single. When IC3506

is damaged, exchange the entire mounted board.

(Page 27)

(Page 27)

STR-DG820

STR-DG820

2727

11

HDMI

BOARD

(1/2)

IC B/D

S

BOARD

MICOM

CN7003

BOARD
CN4101

DCDC

T

IC B/D

IC B/D

IC B/D IC B/D

12

(1/2)

BOARD

HDMI

BOARD

MICOM

R

CN7002

1.8

0

1.8

2.1

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

1.2

3.3

1.2

1.1

1.2

1.2

1.2

1.2

1.2

1.2

1.2

00000000000

1.8

3.3

3.3

3.3

0

0

1.8

0

0

0

0

0

0

1.8

1.8

1.8

0.2

1.4

1.9

4.9

1.8

3.3

4.9

4.9

0

3.3

1.8

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

2.1

1.8

3.3

3.3

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

1.2

3.3

4

4

1.2

1.8

3.2

3.2

3.2

1.3

6

4.9

0.01

C3600

FB3509

10uH

L3504

10uH

L3503

10uH

L3506

0.1

C3568

0.1

C3569

0.1

C3570

100

R3623

680

R3625

10V

100

C3587

10V

100

C3586

10

R3626

10

R3627

47

R3629

JL3526

JL3525

47k

R3640

0R3641

R3634

10k

1.8k

R3638

1.8k

R3639

10V100

C3591

1

C3593

1

C3602

1

C3651

10V100

C3590

1

C3592

10V100

C3603

10V

100

C3604

JL3529

JL3528

47

R3631

4.7k

R3624

47

RB3513

47

RB3512

47

RB3511

47

RB3510

47

RB3515

0R3603

0R3604

0R3605

0R3621

47R3592

0

R3628

HDMI3.3V

123456 789101112131415

16 17 18 19 20 21 22 23 24 25

51525354555657585960616263646566676869707172737475

DE

HSYNC

VSYNC

SPDIF

MCLK

SD3

SD2

SD1

SD0WSSCK

CVCC18

GND

IOVCC33

DCLK

DR0

DL0

DR1

DL1

DR2

DL2

DR3

DL3

INT

RESET#

CVCC18

D18

D17

D16

D15

D14

D13

D12

D11

D10

D9

GND

IDCK

IOVCC33

D8

D7

D6

D5

D4

D3

D2

D1

D0

CVCC18

GND

12345

TK73400AU3G0L-C

IC3511

VCONT

VIN

GND

VOUT

FB

56k

R3632

33kR3635

0.01

C3598

12345

TK73400AU3G0L-C

IC3512

VCONT

VIN

GND

VOUT

FB

47R3606

47R3607

47R3608

47R3609

47R3610

47R3611

47R3612

47R3613

0.01

C3599

3.3k

R3633

6.8k

R3636

JL3527

JL3523

E

ET3502

10MHz

X3000

0.1

C3003

0.1

C3004

FB3000

10V100

C3002

47

R3010

47R3012

47R3018

47R3021

47R3024

47R3025

47

R3027

47

R3036

47

R3031

47

R3035

47

R3030

47

R3034

47

R3033

47R3032

47R3001

10k

R3008

10k

R3004

0.1

C3000

10kR3005

100R3002

10k

R3006

22R3013

22R3014

10k

R3026

10k

R3029

0.1

C3005

0.1

C3006

0.1

C3001

CL3012

CL3013

CL3015

CL3017

CL3019

CL3020

CL3021

CL3022

CL3023

CL3024

CL3025

CL3026

CL3027

CL3016

CL3014

CL3018

CL3011

CL3010

CL3009

CL3008

CL3007

CL3006

CL3005

CL3003

CL3002

CL3004

CL3001

CL3000

0

R3028

1SS367-T3SONY

D3001

JL3524

JL3534

HDMI1.8V

0R3003

0

R3630

5

4

3

2

1

5

4

3

2

1

CONT

GND

NOISE

VOUT

VIN

0.01

C3572

10k

R3622

0.22

C3585

0.22

C3588

EC21QS06-TE12L

D3512

100

R3646

R3023

10k

10k

R3020

R3016

10k

EC21QS06-TE12L

D3511

JL3533

JL3530

JL3535

10kR3037

1

2

3

4

5

5P

CN3507

+4V

+4V

D_GND

BLANK

+6.2V

(NC)

CN3001

47R3038

6P

CN3003

JL3536

JL3537

JL3538

JL3539

JL3540

JL3541

JL3542

CL3028

20

19

18

17

16

15

14

13

12

11

G

A1

A2

A3

A4

A5

A6

A7

A8

GNDY8

Y7

Y6

Y5

Y4

Y3

Y2

Y1

G2

Vcc

JL3543

JL3544

JL3545

JL3546

JL3547

JL3548

JL3549

JL3550

10P

CN3504

100R3596

100

R3593

100

R3597

100

R3595

100R3594

FB3507

FB3506

470R3598

FB3510

0

R3600

0R3602

100

R3599

FB3508

1.5k

R3009

1.5k

R3011

47

RB3509

47

RB3514

47

RB3516

68

RB3517

19P

CN3505

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DATA1-

DATA0+

DATA0 SHIELD

DATA0-

CLOCK+

CLOCK SHIELD

CLOCK-

CEC

RESERVE(NC)

SCL(5V)

SDA(5V)

DDC/CEC GND

+5V POWER

HOT PLUG DET

JL3551

JL3552

26

27

28

29

30

31

32 33

34 35 363738 39

40

41

42 43

44

45 4647484950

767778

79

80

81

8283

84

8586

87

88

8990

91

9293

94

9596

97

98

99

100

NC

NC

NC

NC

NC

BYTE

CNVSS

NC

NC

RESET

XOUT

VSS

XIN

VCC_3.3V

NMI

NC

NC

NC

RX_RST

RX_INT

1444_HPD

HPD_IN1

NC

NC

NC

NC

CSCL

CSDA

232COUT (VU TX)

232CIN (VU RX)NCNC

VUCOM_SDA

VUCOM_SCL

EDID_SELA

EDID_SELBNCNCNCVDAC_RESET

TX_5VPWR

TX_RST

TX_INTNCNCNCNCNCNC

NC

1

4

2 3

FL3500

1

4

2 3

FL3501

1

4

2 3

FL3502

1

4

23

FL3503

0.1

C3571

0.1

C3567

0.1

C3566

0.1

C3564

0.1

C3563

0.1

C3565

0.1

C3573

0.1

C3579

0.1

C3582

0.1

C3578

10V100

C3576

52

51

Q[5]

Q[6]

Q[7]

Q[8]

Q[9]

Q[10]

Q[11]

Q[16]

Q[17]

Q[18]

Q[19]

VSYNC

HSYNC

DE

ODCK

TX_RST

MCK

SD3

SD2

SD1

SD0WSSCK

Q[0]

Q[1]

Q[2]

Q[3]

Q[15]

Q[14]

Q[13]

Q[12]

Q[28]

Q[29]

Q[30]

Q[31]

Q[32]

Q[33]

Q[34]

Q[35]

Q[20]

Q[21]

Q[22]

Q[23]

Q[24]

Q[25]

Q[26]

Q[27]

EDID_MUX_A

EDID_MUX_B

TX_INT

SPDIF

Q[4]

TX_RST

TX_INT

TX_5VPWR

HPD_IN1

RX_RST

1444_HPD

RX_INT

TX_5VPWR

CONT

GND

NOISE VOUT

VIN

HDMI BOARD (2/2)

(CHASSIS)

711

D

21

B

1669 1710

F

5 15

L

K

193

G

201 1812

C

E

H

8

J

4 13

A

142

I

22

232C_IN

232C_OUT

3.3V

RESET

GND

CNVSS

GND

1

2

3

4

5

6

7

BUFFER

IC3507

SPDIF

SD0

SD1

SD2

SD3

LRCK

BCK

GND

MCLK

GND

1

2

3

4

5

6

7

8

9

10

10

9

8

7

6

5

4

3

2

1

IC3507

TC74VHC541FT(EL)

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

HPD

TMODE

IOVCC33

GND

VPP18

D35

D34

D33

D32

D31

D30

D29

D28

CVCC18

GND

IOVCC33

D27

D26

D25

D24

D23

D22

D21

D20

D19

AGND

EXT_SWG

PVCC1

AGND

TXC-

TXC+

AVCC18

TX0-

TX0+

AGND

TX1-

TX1+

AVCC18

TX2-

TX2+

AGND

PVCC2

AGND

AVCC33

DCCPWR5V

DSCL

DSDA

CSCL

CSDA

CI2CA

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

SII9134CTU

IC3508

HDMI TRANSCEIVER

IC3508

0

R3637

OUT

HDMI

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

10V

47

C3608

0.22

C3605

1

C3606

TK11150CSCL-G

IC3510

IC3510

+5V REGULATOR

10V

47

C3589

TK11150CSCL-G

IC3509

IC3509

+5V REGULATOR

10V

47

C3577

+1.8V REGULATOR

IC3512

+3.3V REGULATOR

IC3511

57

59

62

60

56

54

63

58

55

53

61

1

2

3

4

5

6

CEC

HDMI_MICOM_RESET

VUCOM_SDA

VUCOM_SCL

NON_LPCM

HDMI_ERROR

1444_SELA

1444_SELB

1444_SELC

1444_OEB

P5V_SELA

P5V_SELB

NC

NC

NC

VCC_3.3V

NC

VSS

NC

NON LPCM

MUTE

NC

NC

NC

NC

NC

NC

NC

NC

NC

NC

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

NCNCNCNCNCNCNCNCNCNCNCNCNCNCNC

MODEL_SW3

MODEL_SW2

MODEL_SW1

AVSS

NC

VREF

AVCC

NCNCNC

M30620FCPGP U5C

IC3000

IC3000

HDMI CONTROLLER

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

10uH

L3505

10V

47

C3583

10V

47

C3584

0.1

C3581

0.1

C3580

1444_SELA

1444_SELB

1444_SELC

1444_OEB

+5V_SELA

+5V_SELB

MCK

SCK

WS

SD3

SD2

SD1

SD0

SPDIF

6-13. DIAGRAMA ESQUEMATICO - Placa HDMI (2/2) -

Note: When IC3508 cannot exchange with single. When IC3508

is damaged, exchange the entire mounted board.

(Page 26)

(Page

37)

(Page

26)

(Page

37)

(Page

45)

STR-DG820

STR-DG820

2828

R5358

R5359

CN5002

C5199

R5368

R5369

R5375

R5376

R5377

R5384

R5385

R5387

X002

R5397

R5365

R5363

CN5003

C5001

C5007

C5200

C5201

C5012

R5402

R5403

IC5015

IC5020

R5411

IC5021

R5413

C5088

C5091

C5094

C5095

FL5006

FL5009

FL5011

FL5013

R5279

R5280

C5117

FB5003

RB009

RB011

C5132

RB015

RB016

RB019

RB021

RB022

RB024

R5379

R5002

RB025

RB026

R5321

R5322

R5323

R5324

R5325

R5326

R5327

C5161

C5162

C5163

C5164

R5331

C5165

R5332

C5166

R5333

R5334

C5168

R5335

R5336

R5337

C5170

C5172

C5173

R5341

C5178

R5347

R5349

C5181

R5350

C5185

C5188

R5355

R5357

C5195

C5196

C5197

C5198

CL5001

CL5002

CL5003

CL5004

CL5005

R5373

R5378

R5386

R5391

R5392

R5393

R5394

R5399

CL5036

CL5044

CL5045

CL5046

CL5047

CL5048

CN5001

CL5051

CL5052

CL5059

C5202

CL5062

R5404

R5405

R5406

R5407

R5410

R5412

IC5022

R5414

FL5010

CL5102

CL5104

CL5105

CL5107

CL5108

CL5109

CL5110

CL5111

CL5112

CL5113

CL5114

CL5115

CL5116

CL5117

CL5118

R5290

CL5120

CL5121

R5299

CL5139

CL5152

CL5153

CL5156

CL5157

CL5158

CL5159

CL5160

CL5161

CL5162

CL5163

CL5164

CL5165

CL5166

C5120

C5126

RB010

RB012

RB013

RB014

C5139

C5140

C5144

C5150

C5155

C5175

C5176

C5177

C5179

R5346

R5348

C5180

C5182

C5183

C5189

1

10

1

8

5

4

1-875-772-

(NC)

(NC)

11

(11)

DSP BOARD (SIDE A)

1

1

2

49

50

43

44

86

1-875-772-

11

(11)

DSP BOARD (SIDE B)

X

DIGITAL

AUDIO
BOARD
CN2206

A

B

C

1234567

1

5

A16B16 C16D16 E16 F16 G16H16 J16 K16 L16M16 N16P16 R16 T16

A15B15 C15D15 E15 F15 G15H15 J15 K15 L15M15 N15P15 R15 T15

A14B14 C14D14 E14 F14 G14H14 J14 K14 L14M14 N14P14 R14 T14

A13B13 C13D13 E13 F13 G13H13 J13 K13 L13M13 N13P13 R13 T13

A12B12 C12D12 E12 F12 G12H12 J12 K12 L12M12 N12P12 R12 T12

A11B11 C11D11 E11 F11 G11H11 J11 K11 L11M11 N11P11 R11 T11

A10B10 C10D10 E10 F10 G10H10 J10 K10 L10M10 N10P10 R10 T10

A9 B9 C9 D9 E9 F9 G9 H9 J9 K9 L9 M9 N9 P9 R9 T9

A8 B8 C8 D8 E8 F8 G8 H8 J8 K8 L8 M8 N8 P8 R8 T8

A7 B7 C7 D7 E7 F7 G7 H7 J7 K7 L7 M7 N7 P7 R7 T7

A6 B6 C6 D6 E6 F6 G6 H6 J6 K6 L6 M6 N6 P6 R6 T6

A5 B5 C5 D5 E5 F5 G5 H5 J5 K5 L5 M5 N5 P5 R5 T5

A4 B4 C4 D4 E4 F4 G4 H4 J4 K4 L4 M4 N4 P4 R4 T4

A3 B3 C3 D3 E3 F3 G3 H3 J3 K3 L3 M3 N3 P3 R3 T3

A2 B2 C2 D2 E2 F2 G2 H2 J2 K2 L2 M2 N2 P2 R2 T2

A1 B1 C1 D1 E1 F1 G1 H1 J1 K1 L1 M1 N1 P1 R1 T1

6-14. PLACAS DE CIRCUITO IMPRESSO - Placa DSP -•

: Utilizada solda sem chumbo

(Page 32)

Note: When IC5021 cannot exchange with single. When IC5021

is damaged, exchange the entire mounted board.

STR-DG820

STR-DG820

2929

6-15. DIAGRAMA ESQUEMATICO - Placa DSP -

Note: When IC5021 cannot exchange with single. When IC5021

is damaged, exchange the entire mounted board.

X

BOARD

(1/2)

CN2206

DIGITAL AUDIO

IC B/D

10

C5095

10C5091

10k

R5002

0.1C5088

0.1

C5012

0.1

C5094

CL5005

CL5004

CL5001

CL5002

CL5003

CL5036

FB5003

12345

SI-3011ZD-TL

IC5015

VC

VIN

GND

VOUT

SENSE

CL5044

CL5045

CL5046

CL5047

CL5048

CL5051

CL5052

0.1

C5117

0.1

C5120

0.1

C5126

0.1

C5132

0.1

C5139

0.1

C5140

0.1

C5144

0.1

C5150

0.1

C5155

6.3V

470

C5161

6.3V

470

C5162

1MR5280

8pC5163

8pC5164

470p

C5165

470pC5166

8

7

6

5

4

3

2

1

SST25VF016B-50-4C-S2AF-T

IC5020

CE#

SO

WP#

VSS

CL5059

0.1C5168

22

R5321

22

R5322

22

R5323

22

R5324

22

R5325

22

R5326

22

R5327

22

R5331

22

R5332

22

R5333

22

R5334

22

R5335

22

R5336

22

R5337

22

R5341

22

R5346

22

R5347

22R5348

22R5349

1k

R5350

CL5062

10

C5170

10k

R5355

CL5102

CL5104

CL5105

CL5107

CL5108

CL5109

CL5110

CL5111

CL5112

CL5113

CL5114

CL5115

CL5116

CL5117

CL5118

CL5120

CL5121

CL5139

1k

R5357

1kR5358

1kR5359

6.3V

220

C5172

10P

CN5003

0.1

C5173

0.1

C5175

0.1

C5176

0.1

C5177

0.1

C5178

0.1C5179

0.1

C5180

0.1

C5181

0.1

C5182

10

C5183

10k

R5363

10k

R5368

10k

R5369

22

R5375

22R5376

22

R5377

1k

R5379

CL5152

CL5153

CL5156

CL5157

CL5158

CL5159

CL5160

CL5161

CL5162

CL5163

CL5164

EMI

FL5006

EMI

FL5009

EMI

FL5010

EMI

FL5011

10

C5185

EMI

FL5013

220

RB021

220

RB022

220

RB024

220

RB019

220

RB026

220

RB025

100

RB009

100

RB010

P1

100

RB012

100

RB013

P1

100

RB014

100

RB015

100

RB016

47

R5290

470

R5365

10kR5373

22

R5384

22

R5385

50P

CN5001

SFLASH_HOLD#

SFLASH_CE#

SPIO_ENA#

SPIO_MISO

DSP_INT

NON_AU

GND

MCK

GND

SI_G

SI_E

SI_C

SI_A

GND

BCK_OUT

GND

SO_E

SO_C

SO_A

GND

GND

VDDINT

VDDINT

VDDEXT

GND

BCK

GND

LRCK

SI_F

SI_D

SI_B

GND

LRCK_OUT

GND

SO_F

SO_D

SO_B

GND

GND

VDDINT

VDDINT

VDDEXT

SPIO_CLK

GND

SPIO_CS#

SPIO_MOSI

DSP_RESET

ERROR

VDDEXTVDDEXT

CL5165

22R5386

22R5387

10k

R5391

10k

R5392

0

R5393

22

R5394

R5397

10k

R5399

10k

R5402

10k

22R5403

22R5404

22

R540522R5406

22

R5407

6.3V

470

C5188

10

C5189

M12L64322A-6TG

IC5022

VDD

DQ0

VDDQ

DQ1

DQ2

VSSQ

DQ3

DQ4

VDDQ

DQ5

DQ6

VSSQ

DQ7

NC

VDD

DQM0

WE#

CAS#

RAS#

CS#

NC

BA0

BA1

A10/AP

A0

A1

A2

DQM2

VDD

NC

DQ16

VSSQ

DQ17

DQ18

VDDQ

DQ19

DQ20

VSSQ

DQ21

DQ22

VDDQ

DQ23

VDD

0.1

C5195

0.1

C5196

0.1

C5197

0.1

C5198

0.1

C5199

0.1

C5200

0.1

C5201

0.1

C5202

10k

R5410

R5299

10k

CL5166

6.3V

220

C5001

22

R5411

22

R5412

22

R5413

22

R5414

180

R5279

1k

R5378

H11

J11

J10

K16

K11

L12

M13

J14

R16

K12

J12

P16

P15

N16

N15

N14

M16

M15

M14

L16

L15

L14

L13

K15

K14

K13

J16

J15

J13

H15

H13

H14

H16

G13

G14

G15

F13

F14

F15

F16

E14

E15

E16

D14

D15

D16

C14

C15

C16

B15

G12

H12

E13

D13

B16

G16

A16

E12

F12

F11

G11

G10

H10

H9

VSS

G9

VSS

A10

VSS

F10

VSS

F9

VSS

F8

DVDD

D12

DVDD

A15

CVDD

E11

CVDD

E10

CVDD

E9

AXR0[0]

A14

SPI0_SOMI

B14

AXR0[2]

A13

AXR0[1]

B13

ACLKR2

C13

AXR0[4]

A12

AXR0[3]

B12

AFSR2

C12

AXR0[6]/SPI1_ENA#

A11

AXR0[5]/SPI1_SCS#

B11

AFSX2

C11

ACLKX2

D11

AXR0[7]/SPI1_CLK

B10

UHPI_HCNTL[1]

C10

AMUTE2_HINT#

D10

AXR0[9]/AXR1[4]/SPI1-SIMO

A9

AXR0[8]/AXR1[5]/SPI1_SOMI

B9

UHPI_HAS#

C9

UHPI_HCNTL[0]

D9

AXR0[10]/AXR1[3]

B8

UHPI_HRW

D8

UHPI_HCS#

C8

AXR0[11]/AXR1[2]

A8

UHPI_HDS[1]#

D7

UHPI_HDS[2]#

C7

AXR0[12]/AXR1[1]

B7

UHPI_HRDY#

D6

UHPI_HBE[0]#

C6

AXR0[13]/AXR1[0]

B6

AXR0[14]/AXR2[1]

A6

UHPI_HBE[1]#

C5

AXRO[15]/AXR2[0]

B5

ACLKR0

A5

UHPI_HBE[2]#

C4

AFSR0

B4

ACLKXO

A4

UHPI_HD[23]

C3

AHCLKR0/AHCLKR1

B3

AFSX0

A3

UHPI_HBE[3]#

B2

CVDD

E6

CVDD

E7

CVDD

E8

DVDD

A2

DVDD

D4

DVDD

D5

VSS

H8

VSS

G7

VSS

G8

VSS

F6

VSS

F7

VSS

E5

VSS

A1

VSS

A7

K4

K3

K2

L4

L3

L2

J9

K9

K8

L8

L7

T7

N5

P8

T2

M6

M7

M8

M9

T3

R3

T4

R4

P4

T5

R5

P5

T6

R6

P6

N6

R7

P7

N7

T8

R8

N8

T9

P9

N9

R9

N10

P10

R10

N11

P11

R11

T11

P12

R12

T12

N13

P13

R13

T13

P14

R14

T14

R15

M11

M10

N12

T15

T16

T10

M12

L11

L10

L9

K10

6P

CN5002

16V

47

C5007

25MHz

X002

D7

D6

D5

D4

D3

D0

D1

D2

D21

D15

D14

D13

D12

A2

A1

A0A10

A3

A4

A5

A6

A7

A8

A9

DQM1

BA0

DQM2 DQM3

BA1

A0

A1

A2

A10

A3

A4

A5

A6

A7

A8

A9

BA1

BA0

RAS#

CAS#

D11

D10

D9

D8

DQM0

D0

D1

D7

D5

D6

D3

D4

D2

D14

D15

D13

D12

D11

D10

D9

D8

D31

D30

D27

D26

D25

D24

D21

D20

D19

D18

D17

D16

D22

SO_B

SO_A

SO_D

SI_A

SI_C

SI_D

SI_E

SI_F

D29

D23

D28

D28

D29

D31

D30

CAS#

D24

D27

D26

D25

D23

RAS#

SO_C

D20

D22

DQM1

DQM2

DQM3

D19

D18

D17

D16

SO_F

SI_B

SI_G

SO_B

LRCK

BCK

SPI0_SCK

DSP_LRCK

SO_D

SO_F

SI_B

SI_D

SI_F

DSP_RESET#

SPI0_SIMO

SPI0_CS#

MCK

LRCK

DSP_LRCK

BCK

DSP_BCK

SO_E

NON_AUDIO

ERR

DSP_INT

DSP_RESET#

DQM0

ERR

SFLASH_HOLD#

SFLASH_CE#

SPI0_SCK

IC5020

SERIAL FLASH

DSP BOARD

(NC)

(NC)

711

D

B

1669 1710

F

5

N

15

L

K

193

G

1 1812

C

M

E

H

8

J

4 13

A

142

I

O

SI

SCK

HOLD#

VDD

VSS

VSS

VSS

VSS

VSS

VSS

DVDD

DVDD

DVDD

CVDD

CVDD

EM_A[9]

EM_A[11]

EM_A[7]

EM_A[8]

UHPI_HD[6]

EM_A[5]

EM_A[6]

UHPI_HD[2]

EM_A[3]

EM_A[4]

UHPI_HD[4]

UHPI_HD[3]

EM_A[2]

UHPI_D[1]

UHPI_HD[0]

EM_A[0]

EM_A[1]

UHPI_HD[15]

EM_A[10]

UHPI_HD[14]

UHPI_HD[13]

EM_BA[1]

UHPI_HD[12]

UHPI_HD[11]

EM_BA[0]

UHPI_HD[10]

UHPI_HD[9]

EM_CS[0]#

EM_RAS#

UHPI_HD[8]

EM_CS[2]#

EM_RW

EM_WAIT

EM_OE#

SPI0_ENA#

AHCLKR2

SPI0_SCS#

SPI0_CLK

SPI0_SIMO

CVDD

CVDD

DVDD

DVDD

DVDD

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

DVDD

DVDD

DVDD

CVDD

CVDD

CVDD

CVDD

EM_WE#

EM_CAS#

EM_D[7]

EM_DQM[0]

EM_D[20]

EM_D[5]

EM_D6]

EM_D[19]

EM_D[3]

EM_D[4]

EM_D[17]

EM_D[18]

EM_D[2]

EM_D[31]

EM_D[16]

EM_D[0]

EM_D[1]

EM_D[30]

EM_D[14]

EM_D[28]

EM_D[29]

EM_D[15]

EM_D[27]

EM_D[26]

EM_D[13]

EM_D[25]

EM_D[24]

EM_D[12]

EM_D[11]

EM_A[12]

EM_D[10]

EM_D[9]

UHPI_HD[5]

EM_DQM[2]

EM_D[8]

EM_DQM[1]

UHPI_HD[7]

EM_CLK

EM_CKE

EM_DQM[3]

CVDD

CVDD

DVDD

DVDD

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

DVDD

DVDD

CVDD

CVDD

AHCLKX0/AHCLKX2

AMUTE0

UHPI_HD[22]

AMUTE1

AHCLKX1

UHPI_HD[21]

ACLKX1

ACLKR1

UHPI_HD[20]

UHPI_HD[19]

AFSX1

AFSR1

UHPI_HD[18]

UHPI_HD[17]

RESET#

UHPI_HD[31]

CLKIN

UHPI_HD[16]

OSCVDD

OSCIN

OSCOUT

OSCVSS

TRST#

TMS

PLLHV

UHPI_HD[29]

UHPI_HD[28]

UHPI_HD[30]

TDI

UHPI_HD[27]

TDO

EMU[0]#

EM_D[22]

UHPI_HD[26]

UHPI_HD[25]

EMU1#

EM_D[21]

UHPI_HD[24]

TCK

EM_D[23]

CVDD

CVDD

DVDD

DVDD

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

VSS

D790E002BZDH300

IC5021

(Chip Size Package)

CSP

IC5021

DSP

+1.26V REGULATOR

IC5015

SPI0_ENA#

SPI0_SIMO

SPI0_SOMI

SPI0_CS#

L1M3M2M1N4N3N2N1P3P2P1R2J5K5M4R1T1K1M5L5L6K6K7J7J8

H7J6H6G6F5H3G1B1E4H5G5C2C1D3D2D1E3E2E1F4F3F2F1G4G3G2H4H2H1J4J2J3J1

9

1

2

3

4

5

6

7

8

10

11

12

13

14

15

16

17

18

19

20

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

39

38

37

36

35

21

22

34

33

23

24

32

25

31

30

29

26

27

28

48

53

56

49

50

51

55

54

52

47

46

45

44

57

58

59

60

61

62

63

43

42

41

40

VSS

DQ24

VSSQ

DQ25

DQ26

VDDQ

DQ27

DQ28

VSSQ

DQ29

DQ30

VDDQ

DQ31

NC

VSS

DQM3

A3

A4

A5

A6

A7

A8

A9

CKE

CLk

NC

NC

DQM1

VSS

NC

DQ8

VDDQ

DQ9

DQ10

VSSQ

DQ1

1

DQ12

VDDQ

DQ13

DQ14

VSSQ

DQ15

VSS

1

3

5

7

9

11

13

15

17

19

21

23

25

27

29

31

33

35

37

39

41

43

45

47

49

2

4

6

8

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

1

2

3

4

5

6

7

8

9

10

EMU1

EMU0

GND

TCK

TDO

TDI

TRST#

TMS

+3.3V

GND

SO_A

SO_C

SO_E

DSP_BCK

SI_A

SI_C

SI_E

SI_G

MCK

NON_AUDIO

DSP_INT

SPI0_SOMI

SPI0_ENA#

SFLASH_CE#

SFLASH_HOLD#

GND

+3.3V

XRESET

SO

SI

SCK

1

2

3

4

5

6

100

RB011

IC5022

SD-RAM

(Page

34)

STR-DG820

STR-DG820

3030

6-16. PLACA DE CIRCUITO IMPRESSO - Seção DIGITAL AUDIO (1/2) -

• : Utilizada solda sem chumbo

1

2

49

50

BE

BE

1

18

1

1

24

25

36

37

48

12

13

1

14

8

7

1

8

9

16

8

1

4

5

8

1

4

5

8

1

4

5

8

1

4

5

1

8

5

4

1

14

8

7

1

14

8

7

1

8
5

4

1

24

25

36

37

48

12

13

1

1

1

3

4

5

8

5

5

5

4

43

R2478

R2479

R2287

R2288

R2482

R2483

R2484

R2487

R2293

R2488

R2294

R2295

R2296

R2298

R2299

X2201

FB2203

FB2204

FB2206

FB2207

R2301

C2329

R2302

R2304

R2305

FB2211

FB2212

R2307

R2308

FB2214

R2309

R2500

R2501

R2504

R2310

R2312

R2313

R2314

R2315

R2316

R2317

R2318

R2319

R2510

R2511

R2513

R2320

R2321

R2516

R2322

R2517

R2323

R2324

R2519

R2325

R2326

R2327

R2328

R2520

R2522

R2523

R2524

R2527

R2333

R2528

R2529

R2336

R2337

R2338

C2361

C2362

C2363

R2530

C2364

R2531

C2365

R2532

C2366

R2533

C2367

R2534

C2368

R2535

C2369

R2536

R2342

R2537

R2538

R2344

R2539

R2347

C2370

R2349

C2371

C2372

C2373

R2540

C2374

R2541

C2375

C2376

R2543

C2377

R2544

R2545

R2354

R2355

R2550

R2551

R2375

R2376

R2377

R2379

R2380

R2381

R2387

R2388

R2389

R2390

R2391

R2392

R2393

R2394

CN2206

C2208

Q2205

Q2206

C2407

C2409

D2201

C2225

C2226

D2203

R2201

R2202

R2206

R2207

R2208

C2233

IC2208

R2407

R2213

R2408

R2217

IC2211

IC2212

R2410

C2245

R2413

C2247

C2248

IC2219

R2221

R2417

R2224

IC2220

R2228

IC2221

IC2222

C2254

IC2226

R2233

R2235

R2236

IC2230

R2238

IC2232

IC2233

R2432

IC2236

IC2238

IC2239

R2242

R2246

IC2242

R2444

R2257

R2258

R2451

R2260

R2262

R2265

R2267

R2465

R2467

R2468

R2469

R2277
R2278

R2470

R2471
R2473
R2474

R2475

R2282

R2477

IC2234

1-875-926-

11, 12

(11, 12)

DIGITAL AUDIO BOARD (COMPONENT SIDE)

X

DSP BOARD

CN5001

CN2226

DMPORT

A

B

C

D

E

1234567

(Page 30)

Ref. No. Location

• Localização do Semicondutor

Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location

D2201 C-5
D2203 D-3

IC2208 D-3

IC2211 C-3
IC2212 B-3
IC2219 E-5
IC2220 E-5

IC2221 E-6
IC2222 E-6
IC2226 D-4
IC2230 D-4

IC2232 D-5
IC2233 E-4
IC2234 E-4
IC2236 C-3

IC2238 C-6
IC2239 C-3

IC2242 E-2

Q2205 C-5
Q2206 C-5

STR-DG820

STR-DG820

3131

6-17. PLACAS DE CIRCUITO IMPRESSO - Seção DIGITAL AUDIO (2/2) -

: Utilizada solda sem chumbo

Ref. No. Location

• Localização do

Semicondutor

D2202 C-5

IC2201 A-7
IC2202 B-7
IC2204 C-7
IC2240 D-6
IC2241 E-5

A2201

A2202

1

5

1

5

R2486

R2490

JL2501

JL2502

JL2503

JL2504

JL2505

JL2506

JL2507

JL2508

JL2700

JL2701

JL2702

JL2703

JL2704

JL2510

JL2705

JL2511

JL2706

JL2512

JL2707

JL2513

JL2708

JL2514

JL2709

JL2515

JL2516

JL2517

JL2518

JL2519

JL2710

JL2711

JL2712

JL2713

JL2714

JL2520

JL2521

JL2522

JL2523

JL2524

JL2719

JL2525

JL2526

JL2527

C2300

JL2528

JL2529

JL2720

C2305

JL2721

JL2722

JL2723

JL2724

JL2530

C2309

JL2725

JL2531

JL2726

JL2727

JL2533

JL2728

JL2729

JL2535

JL2537

JL2539

JL2730

JL2731

JL2732

C2317

JL2733

JL2734

JL2540

JL2735

JL2736

JL2737

JL2543

JL2738

JL2544

FB2201

JL2739

JL2546

FB2205

JL2549

FB2208

JL2740

JL2741

JL2742

JL2743

JL2744

JL2745

JL2746

JL2747

JL2748

JL2749

FB2213

FB2215

FB2217

JL2750

JL2751

R2502

JL2752

C2337

JL2755

JL2756

JL2757

FB2220

JL2758

FB2221

JL2759

FB2222

FB2223

FB2224

JL2760

JL2761

R2512

JL2762

JL2763

R2514

JL2764

R2515

JL2765

JL2766

JL2767

JL2768

JL2769

JL2770

JL2771

JL2596

JL2597

JL2598

JL2599

C2397

C2398

R2378

R2395

R2397

JL2600

JL2601

JL2605

JL2606

JL2607

C2201

C2202

C2203

C2209

JL2628

C2405

C2211

C2406

C2408

JL2630

JL2631

JL2632

JL2633

JL2634

JL2635

JL2636

JL2637

JL2638
JL2639

C2416

C2222

C2223

C2418

C2224

JL2640

C2419

JL2641

D2202

JL2642

C2227

JL2643

C2228

JL2644

JL2645

JL2646

R2203

JL2647

JL2648

JL2649

R2209

C2425

C2426

C2232

C2427

JL2650

C2429

C2235

JL2651

C2236

JL2652

JL2653

R2210

JL2654

JL2655

R2212

JL2656

JL2657

R2214

JL2658

R2409

JL2659

C2432

C2437

JL2660

R2411

JL2661

R2412

C2246

JL2662

JL2663

JL2664

JL2665

JL2666

JL2667

JL2668

R2225

JL2669

R2226

C2250

R2229

C2252

C2253

JL2670

C2255

JL2671

JL2672

C2257

JL2673

JL2674

R2231

C2259

JL2675

JL2676

JL2677

JL2678

JL2679

C2261

JL2680

JL2681

JL2682

JL2683

JL2684

JL2685

JL2686

R2243

JL2687

JL2688

JL2689

IC2240

IC2241

C2274

JL2690

JL2691

JL2692

JL2693

JL2694

R2445

JL2695

R2446

JL2696

R2447

R2253

JL2697

JL2698

JL2699

R2256

R2259

C2281

C2283

R2452

R2261

C2289

C2290

C2291

C2294

C2297

R2466

3

1

3

1

3

1

IC2201

IC2202

IC2204

1

13

CN2221

8

1

1

2

17

18

1

2

17

18

1

13

1

15

1

3

C2303C2304C2314C2316

C2383

CN2208

C2207

CN2213

CN2219

C2402

C2404

C2210

CN2222

CN2223

CN2227

C2414

C2221

C2417

C2422

C2423

C2424

C2231

C2428

C2234

C2430

C2431

C2436

C2243

C2438

C2439

C2251

C2256

C2258

C2262

C2271

C2272

C2273

C2278

C2279

C2282C2295C2296

JL2401

JL2402

JL2403

JL2404

JL2405

JL2406

JL2407

JL2408

JL2409

JL2410

JL2411

JL2412

JL2413

JL2414

JL2415

JL2416

JL2417

JL2418

JL2421

JL2422

JL2423

JL2424

JL2425

JL2426

JL2427

JL2428

JL2429

JL2430

JL2431

JL2432

JL2433

JL2434

JL2435

JL2436

JL2437

JL2438

1

2

17

18

1

2

17

18

1

2

17

18

1

2

17

18

JW801

JW802

JW803

JW804

JW805

JW806

JW807

JW808

JW809

CN2030

CN2031

CN2231

CN2232

1-875-926-

11, 12

(11, 12)

DIGITAL AUDIO BOARD (CONDUCTOR SIDE)

A

B

C

D

E

123456

DIGITAL

TV

OPTICAL IN

COAXIAL

DVD IN

J2001

OPTICAL

VIDEO 1 IN

OPTICAL

SAT IN

Y

MICOM BOARD

CN7004

Z

DCDC BOARD

CN4104

A B

MAIN BOARD

CNP411

MAIN BOARD

CNP410

VIDEO BOARD

CNP242

AB

1-875-928-

11, 12

(11, 12)

CONNECTOR BOARD

AE AD

MICOM BOARD

CN7001

MICOM BOARD

CN7000

78910 11

F

(Page 45)

(Page 20)

(Page 20)

(Page 40)

(Page 36)

(Page 36)

(Page 36)
