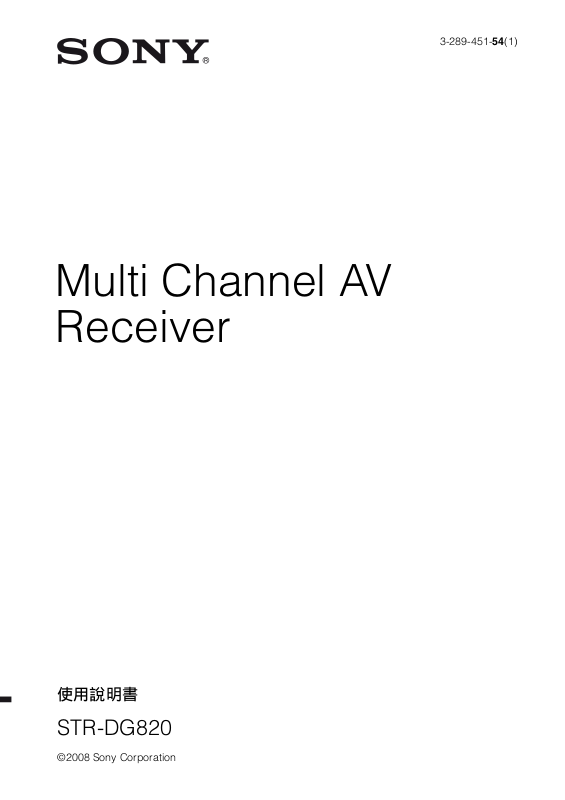

SONY STR-DG820 User Manual
Multi Channel AV
Receiver
3-289-451-54(1)
使用說明書
STR-DG820
©2008 Sony Corporation
警告
爲減少火災或觸電危險，請勿將本裝置暴
露於雨中或潮濕處。
爲減少火災危險，請勿讓報紙、桌布、窗簾等
蓋住裝置的通風孔。也不可在裝置上點放諸如
蠟燭之類的開放性火源。
爲減少火災或觸電危險，請勿將本裝置放置在
會滴水或被水濺灑到的地方，且不可在裝置上
擺飾花瓶等裝滿液體的物體。
不要把裝置安裝在諸如書櫥或壁櫥等狹隘不通
風的地方。
由於電源插頭是用以斷開本機與電源的連接，
請將本機連接至較近的交流電源插座。若您注
意到本機出現不正常的情況，請立即斷開電源
插頭與交流電源插座的連接。
電池或安裝了電池的裝置不可過度受熱，例如
陽光、火源或其他熱源。
廢電池請回收
僅適用於台灣
CT
2
關於本說明書
• 本說明書中的說明適用於 STR-DG820 機型。 請
在前面板右下角查看您的機型。除非另有說
明，否則本說明書會以區域碼爲 CEL 的機型進
行解說。任何操作上的差異都會在文中清楚表
明，例如 “僅限區域碼爲 CEK 的機型”。
• 本說明書中的說明描述附帶遙控器的控制。如
果接收機上有名稱相同或類似的控制，您也可
用這些控制。
關於區域碼
您所購買的接收機的區域碼顯示於背面板的
右下方 （請看下圖）。
SURROUND BACK
SURROUND
L
L
CENTER
R
R
SPEAKERS
FRONT AFRONT B
L
L
R
R
SPEAKERS
區域碼
如果因爲區域碼不同而造成任何操作上的差
異，都會在文中清楚的表明，例如 “僅限區
域碼爲 AA 的機型”。
本接收機具有 Dolby* Digital 和 Pro Logic
Surround 和 DTS** Digital Surround System。
* 由 Dolby Laboratories 授權製造。杜比、
Pro Logic、Surround EX、與雙 D 標誌是
Dolby Laboratories 的商標。
** 根據美國專利號：5451942 ； 5956674 ；
5974380 ； 5978762 ； 6226616 ； 6487535
及其他美國和全球已核發或申請中的專利授
權製造。DTS 爲 DTS, Inc. 的註冊商標，DTS
標誌、圖示、DTS-HD 和 DTS-HD Master
Audio 爲其商標。 ©1996-2007 DTS, Inc. 版
權所有。
本產品經 Neural Audio Corporation 和 THX
Ltd. 許可製造。Sony Corporation 根據美國和
外國專利、申請中專利以及 Neural Audio
Corporation 和 THX Ltd. 所有的其他技術或商
標，授與使用者使用本產品非獨佔性、不可轉
讓及有限的授權。“Neural Surround”、
“Neural Audio”、“Neural”和 “NRL”爲
Neural Audio Corporation 所有的商標和標
誌，THX 爲 THX Ltd. 可能註冊於某些管轄區域
的商標。版權所有。
“x.v.Colour”和 “x.v.Colour”標誌爲 Sony
Corporation 的商標。
“BRAVIA”和 爲 Sony Corporation
的商標。
TM
此接收機具備高清晰多媒體介面 （HDMI
）技
術。HDMI，HDMI 標誌和 High-Definition
Multimedia Interface 是 HDMI Licensing LLC
的商標或註冊商標。
CT
3
目錄
準備工作
各部件的說明和位置 .................5
1：安裝揚聲器 .....................15
2：連接揚聲器 .....................16
3：連接電視機 .....................18
4a：連接音頻組成機 ................20
4b：連接視頻組成機 ................21
5：連接天線 .......................27
6：準備接收機和遙控器 .............28
7：選擇揚聲器系統 .................29
8: 自動校準適當的設定
（AUTO CALIBRATION）............. 30
9：調整揚聲器的電平和平衡
(TEST TONE) .....................36
播放
選擇組成機 ........................37
聆聽 / 觀看組成機 ..................38
擴大機操作
瀏覽選單 ..........................40
調整電平 (LEVEL 選單） .............44
揚聲器設定 (SPEAKER 選單） .........45
環繞聲的設定 (SURROUND 選單） ......47
調整均衡器 (EQ 選單） ..............48
調諧器設定 (TUNER 選單） ...........48
音頻設定 (AUDIO 選單） .............49
HDMI 設定 (HDMI 選單）..............50
系統設定 (SYSTEM 選單） ............51
享受環繞聲
享受預先編程的環繞聲場 ............52
以小音量欣賞環繞音效
(NIGHT MODE) ....................57
只使用前置揚聲器 (2CH STEREO) .....58
在不進行任何調整的情況下聆聽聲音
(ANALOG DIRECT) .................58
將聲場重設至初始設定 ..............59
調諧器操作
收聽 FM/AM 廣播 .................... 59
預設廣播電台 ...................... 61
使用廣播資料系統 （RDS）........... 64
（僅限區域碼爲 CEL、CEK、ECE 的
機型）
HDMI 控制
使用 “BRAVIA” Sync 的 HDMI 控制
功能 ........................... 65
HDMI 控制功能的準備 ............... 67
觀看 DVD （單鍵播放） .............. 68
從連接至接收機的揚聲器欣賞電視機
聲音 （系統聲音控制） ........... 68
用電視機關閉接收機
（系統電源關閉） ................ 69
其他操作
在數位和類比音頻之間切換
(INPUT MODE）................... 69
聆聽其他輸入的數位聲音
(DIGITAL ASSIGN) ............... 70
享受 DIGITAL MEDIA PORT (DMPORT）... 71
爲輸入命名 ........................ 73
變更顯示 .......................... 74
使用睡眠定時器 .................... 74
用接收機來錄製 .................... 75
使用遙控器
對遙控器進行編程 .................. 76
其他資訊
詞彙 .............................. 81
注意事項 .......................... 83
疑難排解 .......................... 84
規格 .............................. 88
索引 .............................. 91
CT
4
準備工作
1 2 54 9
6
各部件的說明和位置
前面板
3 7 8
ON/STANDBY
POWER
TONE MODE
SPEAKERS
(OFF/A/B/A+B)
VIDEO 2 IN/PORTABLE AV IN
PHONES
VIDEO L AUDIO R AUTO CAL MIC
qjqh qd qs qa 0qg qf
TUNING MODE
TONE
TUNING
MEMORY/
ENTER
取下護蓋
按下 PUSH。
取下護蓋時，請將其放在兒童不易
觸及的地方。
2CH/
A.DIRECT
準備工作
DISPLAY INPUT MODE
INPUT SELECTOR
A.F.D. MOVIE MUSICDIMMER
MASTER VOLUME
POWER 按鈕的狀態
關閉
接收機關閉 （初始設定）。
ON/STANDBY 燈熄滅。
按下 POWER 以開啓接收機。您無法
使用遙控器開啓接收機。
開/待機
按下遙控器上的
?/1 以開啓接收機
或是將接收機設定爲待機模式。
當您按下接收機上的 POWER 時，接
收機將關閉。
當接收機開啓時，ON/STANDBY 燈會
亮綠色。
當接收機設定爲待機模式時，
ON/STANDBY 燈會亮紅色。
接下頁
CT
5
名稱 功能
A POWER 按下以開啓或關閉接收
ON/STANDBY 燈 顯示接收機的狀態 （第
B TONE MODE 調整前置揚聲器的音調
TONE +/-
C TUNING MODE 按下以選擇調諧模式
D TUNING +/- 轉動以掃描電台 （第
E 遙控感應器 接收從遙控器傳來的訊
F 顯示窗 所選組成機的目前狀態
G DISPLAY 反覆按下以選擇出現於
H INPUT MODE 當同樣的組成機同時被
I MASTER VOLUME 轉動以同時調整所有揚
J INPUT SELECTOR 轉動以選擇要播放的輸
K 2CH/A.DIRECT 按下以選擇聲場 （第
A.F.D.
MOVIE
MUSIC
L DIMMER 反覆按下以調整顯示屏
機 （第 5、28、38、39、
89 頁）。
5頁）。
品質 （低音 / 高音電
平）。
反覆按下 TONE MODE 以選
擇低音或高音電平，然
後轉動 TONE +/- 以調整
電平 （第 28、48 頁）。
（第 60、63、89 頁）。
60、63 頁）。
號。
或可供選擇的項目清單
會在此出現（第 7 頁）。
顯示屏的資訊 （第 74、
86 頁）。
連接至數位和類比插孔，
按下以選擇輸入模式
（第 69 頁）。
聲器的音量 （第 36、
37、38、39 頁）。
入源 （第 37、60、63、
69、73、75 頁）。
28、53、55、58 頁）。
的亮度。
名稱 功能
M MEMORY/ENTER 按下以儲存電台或在選擇
N AUTO CAL MIC 插孔連接附帶的優化器麥克風
O VIDEO 2 IN/
PORTABLE AV IN
插孔
P SPEAKERS
(OFF/A/B/A+B)
Q PHONES 插孔 連接耳機 （第 85 頁）。
設定時輸入選項 （第
61、62 頁）。
以使用數位電影院自動校
準功能（第30頁）。
連接攝影機或電玩等便攜
式音頻 / 視頻組成機
（第 26、37 頁）。
切換到前置揚聲器的
OFF、A、B、A+B （第 29
頁）。
CT
6
關於顯示屏的指示燈
3
w
準備工作
12
ws
4 5 6
ql
w;
a
qk
名稱 功能
A SW 當音頻訊號從 SUBWOOFER 插
B LFE 播放的唱片含有 LFE (Low
C COAX INPUT MODE 被設定爲
D OPT INPUT MODE 被設定爲
E ; D/
; D EX/
; D+/
; TrueHD
F Neural - THX 當接收機對輸入訊號進行
孔輸出時亮起。
Frequency Effect) 聲道及在
實際再現 LFE 聲道的訊號時
亮起。
“AUTO”而且訊號來源是透
過 COAXIAL 插孔輸入的數位
訊號時亮起，或 INPUT MODE
被設定爲 “COAX”時亮起
（第 69 頁）。
“AUTO”而且訊號來源是透
過 OPTICAL 插孔輸入的數位
訊號時亮起，或 INPUT MODE
被設定爲 “OPT”時亮起
（第 69 頁）。
“; D”在接收機正在解碼
Dolby Digital 訊號時亮起。
“; D EX”在接收機正在解
碼 Dolby Digital Surround
EX 訊號時亮起。
“; D+”在接收機正在解碼
Dolby Digital Plus 訊號時
亮起。
“; TrueHD”在接收機正在
解碼 Dolby TrueHD 訊號時亮
起。
註
播放 Dolby Digital 格式的
光碟時，請確認已完成數位
連接，而且 INPUT MODE 被設
定爲 “AUTO”（第 69 頁）。
Neural - THX 處理時亮起。
9 0
qs
qj
qh
qg
7
qf
8
qd
名稱 功能
G DTS/
DTS-ES/
DTS 96/24
H D.RANGE 啓動動態範圍壓縮時亮起
I SP A/SP B/ SP
A+B
J SLEEP 啓動睡眠定時器時亮起 （第
K 調諧器指示燈 用接收機調入廣播電台 （第
L A.DIRECT 當接收機正在處理 Analog
M MEM 啓動記憶功能如預設記憶
當接收機正在解碼 DTS 訊號
時，“DTS”會亮起。
“DTS-ES”在接收機正在解
碼 DTS-ES 訊號時亮起。
當接收機正在解碼 DTS
96 kHz/24 位元訊號時，
“DTS 96/24”會亮起。
註
播放 DTS 格式的光碟時，請
確認已完成數位連接，而且
INPUT MODE 被設定爲
“AUTO”（第 69 頁）。
（第 44 頁）。
根據所使用的揚聲器系統亮
起（第29頁）。然而，如果
揚聲器輸出關閉或如果連接
耳機，這些指示燈將不亮
起。
74 頁）。
59 頁）等時亮起。
註
“RDS”亮起，只限區域碼爲
CEL、CEK、ECE 的機型。
Direct 訊號時亮起。
（第 61 頁）等時亮起。
qa
接下頁
CT
7
名稱 功能
N ; PL/
; PL II/
; PL IIx
O NEO:6 啓動 DTS Neo:6 Cinema/
P EQ 啓動均衡器時亮起。
Q DTS-HD MSTR/
DTS-HD HI
RES
R LPCM 偵測到線性 PCM 訊號時亮
S ANALOG INPUT MODE 被設定爲
T DMPORT 連接了 DIGITAL MEDIA PORT
U HDMI 當接收機辨識到透過 HDMI IN
“; PL”在接收機對 2 聲道
訊號進行 Pro Logic 處理以
輸出中置和環繞聲道訊號時
亮起。
“; PL II”在啓動 Pro
Logic II 解碼器時亮起。
“; PL IIx”在啓動 Pro
Logic IIx 解碼器時亮起。
Music 解碼器時亮起 （第 55
頁）。
當接收機正在解碼 DTS-HD
Master Audio 訊號時，
“DTS-HD MSTR”會亮起。
當接收機正在解碼 DTS-HD
High Resolution 訊號時，
“DTS-HD HI RES”會亮起。
起。
“ANALOG”或是 INPUT MODE
被設定爲 “AUTO”但偵測不
到數位訊號時亮起 （第 69
頁）。
轉接器並選擇了 “DMPORT”
時亮起。
插孔連接的組成機時亮起
（第 22 頁）。
名稱 功能
V 播放聲道指示
燈
L
R
C
SL
SR
S
SBL
SBR
SB
字母 （L、C、R 等）表示正
在播放的聲道。環繞字母的
框框會改變以顯示接收機
（根據揚聲器的設定）下混
音源的情形。
左前置
右前置
中置 （單聲道）
環繞左
環繞右
環繞 （經由 Pro Logic 處理
得到的單聲道或環繞聲元
素）
後置環繞左
後置環繞右
後置環繞 （經由 6.1 聲道解
碼得到的後置環繞聲元素）
範例：
揚聲器模式：3/0.1
錄製格式：3/2.1
聲場：A.F.D. AUTO
SW
LCR
SL SR
CT
8
後面板
2 1 3
46 557
1
準備工作
TV
OPTICAL
VIDEO 1
SAT
OPTICAL
DVD
COAXIAL
DIGITAL
IN
IN
IN
IN
DMPORT
(ASSIGNABLE)
DC5V
0.7A MAX
OUT IN
L
R
SA-CD/CD/CD-R
FM
ANTENNA
SAT IN DVD IN BD IN
HDMI
AM
VIDEOINVIDEO
IN
AUDIO
AUDIO
IN
IN
IN
TV
SAT
DVD
VIDEO 1 IN OUT
VIDEO
VIDEOINVIDEO
OUT
AUDIO
AUDIO
OUT
IN
VIDEO 1
A DIGITAL INPUT/OUTPUT 部分
OPTICAL IN 插孔連接至 DVD 播放
COAXIAL IN
插孔
HDMI IN/OUT* 插孔連接至 DVD 播放
機等。COAXIAL 插
孔將提供更好的
音質 （第 18、
24、25、26 頁）。
機、衛星調諧器
或藍色光芒光碟
播放機。影像會
輸出到電視機或
投影機，而聲音
可以從連接至此
接收機的電視機
或 / 和揚聲器輸
出（第22頁）。
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
OUT
MONITOR
COMPONENT VIDEO
AUDIO
OUT
SUBWOOFER
SURROUND BACK
L
CENTER
Y
P
B
/
B
C
PR/
R
C
R
SPEAKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
C COMPONENT VIDEO INPUT/OUTPUT 部分
綠
(Y)
藍
(P
紅
(P
B/CB)
R/CR)
Y，PB/CB，
R/CR IN/
P
OUT* 插孔
連接至 DVD 播放
機、電視機、衛星
調諧器等 （第
18、24、25、26
頁）。
D SPEAKERS 部分
連接至揚聲器
（第 16 頁）。
B ANTENNA 部分
FM
ANTENNA 插孔
連接至附帶的 FM
線型天線 （第 27
頁）。
AM ANTENNA 端子連接至附帶的 AM
環形天線 （第 27
頁）。
E AUDIO INPUT/OUTPUT 部分
白 (L)
紅 (R)
AUDIO IN/OUT插孔連接至超級音頻
AUDIO OUT 插孔連接至超低音揚聲
黑
CD 播放機等 （第
18、20 頁）。
器（第16頁）。
接下頁
CT
9
F VIDEO/AUDIO INPUT/OUTPUT 部分
白 (L)
紅 (R)
AUDIO IN/OUT插孔連接至錄影機、
VIDEO IN/
黃
OUT* 插孔
DVD 播放機等
（第 24 - 26 頁）。
遙控器
您可以使用附帶的遙控器來操作接收機，
並控制已指定給遙控器操作的 Sony 音頻 /
視頻組成機。
您也可以編程遙控器以控制非 Sony 品牌的
音頻 / 視頻組成機。有關詳情，請參閱
“對遙控器進行編程”（第 76 頁）。
G DMPORT 部分
DMPORT 插孔 連接至 DIGITAL
MEDIA PORT 轉接
器（第72頁）。
* 當您將 HDMI OUT 或 MONITOR OUT 插孔連接至電
視機時，您便能觀看選擇的輸入影像 （第
18、22 頁）。
RM-AAP022
wj
wh
wg
wf
wd
ws
wa
w;
ql
qk
qj
qh
qg
AMP
1
2
3
4
5
6
7
8
AV
TV AMP
SAT TV
SA-CD/
CD
0/10
INPUT
MODE
?/1
SLEEP
?/1
TUNER
ENT/MEM
DMPORT
NIGHT
MODE
MENU
RM SET UP
THEATRE
SYSTEM STANDBY
SHIFT
1 2 3
VIDEO 1 VIDEO 2 BD
4 5 6
DVD
7 8 9
-/--
CLEAR
/>10
2CH/
A.DIRECT A.F.D. MOVIE MUSIC
AUTO CAL
DISPLAY
9
O
HOME
RETURN/
EXIT
<
.
TUNING – TUNING +
mM
DISC SKIP D.TUNING
TV VOL
MASTER VOL
MUTING
OPTIONS
TOOLS
MENU
<
>
Xx
TV CH
PRESET
0
qa
qs
qd
BD/DVD
MENU
WIDE
F1 F2
qf
TOP MENU
TV INPUT
10
CT
名稱 功能
A AV ?/1
（開 / 待機）
B ?/1
（開 / 待機）
C TV 按下使按鈕亮起。它更改遙
D AMP 按下使啓動接收機操作的按
E A.F.D. 按下以選擇聲場 （第 53、
MOVIE
MUSIC
F NIGHT MODE 按下以啓動夜間模式功能
G SLEEP 按下以啓動睡眠定時器功
H AMP MENU 按下以顯示操作接收機的選
按下以開啓或關閉已被編程
入遙控器讓遙控器操作的音
頻 / 視頻組成機。
若要開啓或關閉電視機，按
下TV（C），然後按下
AV ?/1。
如果您同時按下 ?/1
（B），它將關閉接收機和
其他組成機 （SYSTEM
STANDBY）。
註
每按一次輸入按鈕 （wf），
AV ?/1 開關功能將自動切
換。
按下以開啓接收機或是將接
收機設定爲待機模式。
要關閉所有的組成機時，同
時按下 ?/1 和AV ?/1
（A）(SYSTEM STANDBY)。
要在待機模式中省電，將
“CTRL:HDMI”設定爲
“CTRL OFF”（第 43 頁）。
控鍵功能以啓動有黃色列印
的按鈕。它也啓動
（9）、 V/v/B/b
（9）、OPTIONS TOOLS
（J）、MENU/HOME （K）、
RETURN/EXIT O （ql）和
DISPLAY （w;）按鈕以執行
選單操作，不過只限 Sony
電視機。
鈕亮起 （第 32 頁）。
55 頁）。
（第 57 頁）。
能，以及接收機自動關閉的
時限。
單。
名稱 功能
I
,
V/v/B/b
J OPTIONS
TOOLS
K MENU/HOME 按下以在電視螢幕上顯示接
L ./>
<
/ 按下以重複播放 DVD 播放
<
m/M
按下 AMP （D）後，按下
MENU/HOME （K）選擇接收
機操作，然後按下 V/v/B/
b 選擇設定。
按下 BD/DVD TOP MENU
（O）或 BD/DVD MENU
（O）後，按下 V/v/B/b
選擇設定，然後按下 輸
入選擇。
按下 也可以輸入接收
機、錄影機、衛星調諧器、
DVD 播放機、藍色光芒光碟
錄影機、PSX、DVD/VHS
COMBO 或 DVD/HDD COMBO 的
選擇。
按下以顯示和從 DVD 播放機
或藍色光芒光碟播放機的選
項選單中選擇項目。
若要顯示 Sony TV 的選項，
按下 TV （C），然後按下
OPTIONS TOOLS。
收機、錄影機、衛星調諧
器、DVD 播放機、藍色光芒
光碟錄影機、PSX、DVD/VHS
COMBO 或 DVD/HDD COMBO 的
選單。然後用 V/v/B/b 與
執行選單操作。
若要顯示 Sony 電視機的選
單，按下 TV （C）， 然 後
按下 MENU。
a)
按下以跳過錄影機、CD 播
放機、VCD 播放機、LD 播放
機、DVD 播放機、MD 卡座、
DAT 卡座、磁帶卡座、藍色
光芒光碟錄影機、PSX、
DVD/VHS COMBO 或 DVD/HDD
COMBO 的曲目。
機、藍色光芒光碟錄影機、
DVD/VHS COMBO 或 DVD/HDD
COMBO 的上一個場景或快進
當前場景。
a)
按下以
- 向前 / 後退的方向搜尋
CD 播放機、VCD 播放機、
DVD 播放機、LD 播放機、
MD 卡座、藍色光芒光碟
錄影機、PSX、DVD/VHS
COMBO 或 DVD/HDD COMBO
的曲目。
- 快速向前 / 倒轉錄影機、
DAT 卡座或磁帶卡座。
準備工作
接下頁
11
CT
名稱 功能
a)b)
N
a)
X
a)
x
TUNING +/- 按下以掃描電台。
D.TUNING 按下以輸入直接調諧模式。
M TV CH +
PRESET +
N F1，F2 按下 F1 或 F2 選擇組成機。
按下以開始播放錄影機、CD
播放機、VCD 播放機、LD 播
放機、DVD 播放機、MD 卡
座、DAT 卡座、磁帶卡座、
藍色光芒光碟錄影機、
PSX、DVD/VHS COMBO 或
DVD/HDD COMBO。
按下以暫停播放或錄製錄影
機、CD 播放機、VCD 播放
機、LD 播放機、DVD 播放
機、MD 卡座、DAT 卡座、磁
帶卡座、藍色光芒光碟錄影
機、PSX、DVD/VHS COMBO
或 DVD/HDD COMBO。（也開
始錄製呈錄製待機狀態的組
成機。）
按下以停止播放錄影機、CD
播放機、VCD 播放機、LD 播
放機、DVD 播放機、MD 卡
座、DAT 卡座、磁帶卡座、
藍色光芒光碟錄影機、
PSX、DVD/VHS COMBO 或
DVD/HDD COMBO。
b)
/- 按下 TV （C），然後按下
TV CH +/- 選擇預設電視頻
道。
b)
/- 按下以
- 選擇預設電台。
- 選擇錄影機、衛星調諧
器、藍色光芒光碟錄影
機、DVD 播放機、DVD/
VHS COMBO 或 DVD/HDD
COMBO 的預設頻道。
• DVD/HDD COMBO
F1：HDD 模式
F2：DVD 模式
• DVD/VHS COMBO
F1：DVD 模式
F2：VHS 模式
名稱 功能
O BD/DVD TOP
MENU
BD/DVD MENU 按下以於電視螢幕上顯示
TV INPUT 按下 TV （C）， 然 後 按 下
WIDE 按下 TV（C），然 後 按 下
P TV VOL +/- 按下 TV （C）， 然 後 按 下
MASTER
VOL +/-
Q MUTING 按下以暫時關閉聲音。再
R DISC SKIP 按下以跳過 CD 播放機、
S RETURN/
EXIT O
T DISPLAY 按下以選擇顯示在錄影
按下以在電視螢幕上顯示
DVD 或藍色光芒光碟的選
單或屏幕指南。然後用 V/
v/B/b 與 執行選單操
作。
DVD 或藍色光芒光碟的選
單。然後用 V/v/B/b 與
執行選單操作。
TV INPUT 選擇輸入訊號
（電視輸入或視頻輸入）。
WIDE 選擇寬屏幕模式。
TV VOL +/- 調整電視機音
量。
按下以同時調整所有揚聲
器的音量。
按一次 MUTING 恢復聲音。
按下 TV （C）， 然 後 按 下
MUTING 啓動電視機的靜音
功能。
VCD 播放機、DVD 播放機或
MD 卡座 （只限多光碟換
碟器）內的光碟。
按下以
- 回到上一個選單。
- 當 VCD 播放機、LD 播放
機、DVD 播放機、藍色
光芒光碟錄影機、PSX、
DVD/VHS COMBO 或衛星
調諧器的選單或屏幕指
南顯示於電視螢幕上
時，退出選單。
要返回 Sony 電視機之前的
選單時，按下 TV（3），
然後按下 RETURN/EXIT
O。
機、VCD 播放機、LD 播放
機、DVD 播放機、CD 播放
機、MD 卡座、藍色光芒光
碟錄影機、PSX、衛星調諧
器、DVD/VHS COMBO 或
DVD/HDD COMBO 的顯示窗
或電視螢幕上的資訊。
若要選擇 Sony 電視機的資
訊，按下 TV （C）， 然 後
按下 DISPLAY。
12
CT
名稱 功能
U INPUT MODE 按下 AMP（4），然後按下
V AUTO CAL 按下以啓動數位電影院自動
W 2CH/A.DIRECT 按下以選擇聲場 （第 58
X 輸入按鈕 按下其中一個按鈕以選擇您
INPUT MODE 當同樣的組成
機同時被連接至數位和類比
插孔，按下以選擇輸入模式
（第 69 頁）。
校準功能。
頁）或是在不進行任何調整
的情況下將所選輸入的音頻
切換爲類比訊號 （第 58
頁）。
要使用的組成機。當您按下
任何一個輸入按鈕時，接收
機會開啓。這些按鈕已在出
廠前被指定用來控制下列
Sony 組成機。
您可以按照第 76 頁的 “對
遙控器進行編程”內的步驟
編程遙控器以控制非 Sony
組成機。
按鈕 指定的 Sony 組成機
VIDEO 1 錄影機
VIDEO 2 錄影機
BD 藍色光芒光碟播放
DVD DVD 播放機
SAT 衛星調諧器
TV 電視機
SA-CD/CD 超級音頻 CD/CD 播
TUNER 內建的調諧器
DMPORT DIGITAL MEDIA PORT
（VTR 模式 3）
（VTR 模式 2）
機
放機
轉接器
名稱 功能
數字按鈕
（數字 5
ENT/MEM 使用錄影機、CD 播放機、
CLEAR/>10 當您按錯了 DVD 播放機、藍
-/- - 按下 SHIFT （wg），然後按
Y SHIFT 按下使按鈕亮起。它更改遙
按下 SHIFT （wg），然後按
b)
）
下數字按鈕以
- 預設 / 調入預設電台。
- 選擇 CD 播放機、VCD 播放
機、LD 播放機、DVD 播放
機、MD 卡座、DAT 卡座或
磁帶卡座的曲目號碼。按
下 0/10 以選擇曲目號
10。
- 選擇錄影機、衛星調諧
器、藍色光芒光碟錄影
機、PSX、DVD/VHS COMBO
或 DVD/HDD COMBO 的頻道
號碼。
按下 TV （3）， 然 後 按 下
數字按鈕以選擇電視頻道。
VCD 播放機、LD 播放機、MD
卡座、DAT 卡座、磁帶卡
座、衛星調諧器、藍色光芒
光碟錄影機或 PSX 的數字按
鈕選擇了聲道、光碟或曲目
後按 SHIFT （wg），然後按
ENT/MEM 以輸入數值。
若要輸入 Sony 電視機的數
值，按下 TV （C），然後
按下 ENT/MEM。
在調諧器操作時按下 SHIFT
（wg），然後按下 ENT/MEM
以儲存電台。
色光芒光碟錄影機、PSX、
衛星調諧器、DVD/VHS
COMBO 或 DVD/HDD COMBO 上
的數字按鈕，按下 SHIFT
（wg），然後按下 CLEAR/
>10 以更正。
按下 SHIFT （wg），然後按
下 CLEAR/>10 以選擇 CD 播
放機、VCD 播放機、LD 播放
機、MD 卡座、磁帶卡座、
電視機、錄影機或衛星調諧
器上大過 10 的曲目號碼。
下-/--以選擇錄影機或衛
星調諧器的頻道輸入模式，
單數或雙數輸入。
要選擇電視機的頻道輸入模
式，按下 TV （C），然後
按下 -/- -。
控按鈕功能以啓動粉紅色印
刷的按鈕。
準備工作
接下頁
13
CT
名稱 功能
Z THEATRE 按下以欣賞適合電影的最佳
wj RM SET UP 按下以設定遙控器。
a)
此按鈕也可以用於 DIGITAL MEDIA PORT 轉接
器操作。有關按鈕功能詳情，請參閱 DIGITAL
MEDIA PORT 轉接器附帶的使用說明書。
b)
數字 5/SAT、TV CH +/PRESET + 和 H 按鈕附
有觸摸點。操作接收機時可利用觸摸點作爲參
考標記。
影像，從連接至此接收機的
揚聲器自動輸出聲音。
註
此按鈕僅適用於劇場模式相
容的電視機。有關詳情，請
參閱隨電視機附帶的使用說
明書。
註
• 視機型而定，在此部分說明的某些功能可能無
法操作。
• 上述解說只能作爲範例。因此，視組成機而
定，上述操作可能無法進行，或與所描述的操
作有所出入。
14
CT
1：安裝揚聲器
準備工作
此接收機讓您使用 7.1 聲道系統 （7 個揚
聲器和一個超低音揚聲器）。
享受 5.1/7.1 聲道系統
若要完全享受劇院似的多聲道環繞聲，必
須具備五個揚聲器 （兩個前置揚聲器、一
個中置揚聲器，以及兩個環繞揚聲器）和
一個超低音揚聲器 （5.1 聲道）。
5.1 聲道揚聲器系統的配置範例
A前置揚聲器 （左）
B前置揚聲器 （右）
C中置揚聲器
D環繞揚聲器 （左）
E環繞揚聲器 （右）
H超低音揚聲器
如果您連接多一個後置環繞揚聲器 （6.1
聲道）或兩個後置環繞揚聲器 （7.1 聲
道），您即可享受以 Surround EX 格式錄
製的 DVD 軟體的高傳真播放效果。
7.1 聲道揚聲器系統的配置範例
A前置揚聲器 （左）
B前置揚聲器 （右）
C中置揚聲器
D環繞揚聲器 （左）
E環繞揚聲器 （右）
F後置環繞揚聲器 （左）
G後置環繞揚聲器 （右）
H超低音揚聲器
提示
• 當您連接 6.1 聲道揚聲器系統時，請將後置環
繞揚聲器放在聆聽位置後面 （第 46 頁）。
• 超低音揚聲器不會發出高度指向性的訊號，因
此可擺放在任何地方。
15
CT
2：連接揚聲器
C
連接電線前，務必拔掉交流電源線。
SAT IN DVD IN BD IN
HDMI
AM
M
VIDEO
NTENNA
AUDIO
INTVIN
D/CD-R
SAT
L
R
L
R
a)
SURROUND
FRONT AFRONT B
D
E
B
B
C
F
B
SURROUND BACK
VIDEO 1 IN OUT
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
VIDEO
VIDEOINVIDEO
VIDEO
OUT
AUDIO
OUT
VIDEO 1
AUDIO
OUT
MONITOR
COMPONENT VIDEO
AUDIO
IN
OUT
SUBWOOFER
IN
IN
AUDIO
IN
IN
DVD
Y
B
/
P
B
C
PR/
C
R
A
CENTER
B
L
R
SPEAKERS
L
R
SPEAKERS
SPEAKERS
FRONT B 端子
H
G
B
A
A 單聲道音頻線 （無附帶）
B 揚聲器線 （無附帶）
A前置揚聲器 A （左）
B前置揚聲器 A （右）
C中置揚聲器
D環繞揚聲器 （左）
16
CT
E環繞揚聲器 （右）
F後置環繞揚聲器 （左）
G後置環繞揚聲器 （右）
H超低音揚聲器
c)
b)
b)
a)
如果您有額外的前置揚聲器系統，請連接至
SPEAKERS FRONT B 端子。您可以使用接收機的
SPEAKERS (OFF/A/B/A+B) 按鈕選擇您要使用
的前置揚聲器 （第 29 頁）。
b)
如果您只連接一個後置環繞揚聲器，請連接
至 SPEAKERS SURROUND BACK L 端子。
c)
當連接具有自動待機功能的超低音揚聲器，
在觀賞電影時請關閉此功能。如果自動待機功
能設爲啓動狀態，它會根據輸入超低音揚聲器
的訊號強度自動轉入待機模式，因此可能不會
輸出聲音。
註
在將系統的交流電源線連接至牆上的電源插座
之前，確認揚聲器線的金屬線未在 SPEAKERS 端
子間互相接觸。
選擇揚聲器模式
在安裝和連接揚聲器後，務必從 SPEAKER 選單中選擇揚聲器模式 （第 42 頁）。
根據揚聲器設定選擇揚聲器模式。有關每個參數的詳細內容，請參閱下表。
連接的揚聲器
左 / 右前置 中置 環繞左 / 右 左後置環繞 右後置環繞 超低音揚聲器
揚聲器模式
3/4.1
3/4
3/3.1
3/3
2/4.1
2/4
3/2.1
3/2
2/3.1
2/3
2/2.1
2/2
3/0.1
3/0
2/0.1
2/0
aaaaa a
aaaaa
aaaa a
aaaa
a aaa a
a aaa
aaa a
aaa
aaa a
aaa
aa a
aa
aa a
aa
aa
a
準備工作
17
CT
3：連接電視機
當您將 HDMI OUT 或 MONITOR OUT 插孔連接
至電視機時，您便能觀看選擇的輸入影
像。
不需要連接所有的電線。請根據組成機的
插孔連接視頻和音頻線。
連接電線前，務必拔掉交流電源線。
電視機
OPTICAL
IN
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
TV
(ASSIGNABLE)
DC5V
0.7A MAX
DMPORT
音頻訊號 視頻訊號
SAT IN DVD IN BD IN
HDMI
AM
FM
ANTENNA
IN
OUT IN
L
R
SA-CD/CD/CD-R
TV
VIDEO
AUDIO
SAT
BA
VIDEO
IN
IN
AUDIO
IN
IN
DVD
音頻 / 視頻訊號
CE
VIDEO 1 IN
VIDEO
VIDEO
VIDEO
OUT
IN
OUT
MONITOR
AUDIO
AUDIO
AUDIO
OUT
OUT
IN
SUBWOOFER
VIDEO 1
OUT
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
COMPONENT VIDEO
Y
PB/
B
C
PR/
R
C
CENTER
SURROUND BACK
L
R
SPEAKERS
R
D
L
SPEAKERS
SURROUND
L
R
L
R
FRONT AFRONT B
A 光纖數位線 （無附帶）
B 音頻線 （無附帶）
C HDMI 電纜 （無附帶）
我們建議您採用 Sony HDMI 電纜。
D 組成視頻線 （無附帶）
E 視頻線 （無附帶）
CT
18
註
• 播放組成機的視頻和音頻訊號透過接收機輸出
到電視機時，務必開啓接收機。如果電源沒有
被打開，則不會傳送視頻和音頻訊號。
• 將影像顯示組成機如電視螢幕或投影機連接至
接收機的 HDMI OUT 或 MONITOR OUT 插孔。即
使您連接錄製組成機，仍然可能無法錄製。
• 視電視機和天線之間的連接狀態而定，電視螢
幕上的影像可能失真。此時，請將天線遠離接
收機放置。
• 連接光纖數位線時，請插入電線插頭直至妥善
就位。
• 請別彎折或打結光纖數位線。
提示
• 若要從連接至接收機的揚聲器輸出電視機聲
音，務必
- 將電視機的音頻輸出插孔連接至接收機的
TV IN 插孔。
- 關閉電視機的音量或啓動電視機的靜音功
能。
• 所有的數位音頻插孔皆與 32 kHz、44.1 kHz、
48 kHz 和 96 kHz 取樣頻率相容。
準備工作
19
CT
4a：連接音頻組成機
連接至超級音頻 CD/CD 播放機
或CD錄影機
下圖所示爲連接超級音頻 CD 播放機、CD
播放機或 CD 錄影機的方法。連接電線前，
務必拔掉交流電源線。
將音頻組成機連接起來之後，請前往
“4b：連接視頻組成機”（第 21 頁）。
超級音頻 CD 播放機 /
CD 播放機 /
CD 錄影機
A
TV
OPTICAL
IN
OUT IN
L
R
SA-CD/CD/CD-R
FM
ANTENNA
SAT IN DVD IN BD IN
HDMI
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
DMPORT
DC5V
0.7A MAX
A 音頻線 （無附帶）
CT
20
SURROUND BACK
VIDEO 1 IN OUT
VIDEOINVIDEO
OUT
MONITOR
AUDIO
AUDIO
IN
SUBWOOFER
OUT
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
COMPONENT VIDEO
Y
P
B
/
C
B
PR/
R
C
AM
VIDEO
VIDEO
VIDEO
OUT
IN
IN
AUDIO
AUDIO
AUDIO
OUT
IN
IN
IN
TV
SAT
DVD
VIDEO 1
L
CENTER
R
SPEAKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
4b：連接視頻組成機
準備工作
如何將組成機連接起來
本節說明如何將視頻組成機連接至本接收
機。在開始連接之前請先參考下文中的請
參閱 “要連接的組成機”部分，其中有註
明如何連接各種組成機的參考頁數。
將所有的組成機連接起來之後，請前往
“5：連接天線”（第 27 頁）。
要連接的組成機
組成機 頁數
電視機 18
帶 HDMI 插孔 22
DVD 播放機 24
衛星調諧器 / 機上盒 25
錄影機、DVD 錄影機 26
攝影機、電玩等 26
若要連接數個數位組成機，但找不
到未使用的輸入
請參閱 “聆聽其他輸入的數位聲音
(DIGITAL ASSIGN)”（第 70 頁）。
要連接的視頻輸入 / 輸出插孔
影像品質取決於連接插孔。請參考接下來
的圖解。請根據組成機上的插孔選擇連接
方式。
數位 類比
高品質的影像
註
• 連接電線前，務必拔掉交流電源線。
• 播放組成機的視頻和音頻訊號透過接收機輸出
到電視機時，務必開啓接收機。如果電源沒有
被打開，則不會傳送視頻和音頻訊號。
21
CT
用 HDMI 插孔連接組成機
HDMI 是高清晰多媒體介面的縮寫名稱。它
是一個以數位格式傳送視頻和音頻訊號的
介面。
HDMI 特點
• 由 HDMI 傳送的數位音頻訊號可以由連接
至接收機的揚聲器輸出。此訊號支援
Dolby Digital、DTS 和線性 PCM。
• 透過 HDMI 連接，本接收機可以使用
192 kHz以下的取樣頻率接收多聲道線性
PCM （最多 8 聲道）。
• 本接收機支援高位元率音頻 （DTS-HD
Master Audio，Dolby TrueHD）和 HDMI
（Deep Color，x.v. Color）。
• 此接收機支援 HDM 控制功能。有關詳情，
請參閱 “HDMI 控制”（第 65 頁）。
VIDEO
OUT
IN
AUDIO
OUT
IN
VIDEO 1
藍色光芒光碟
播放機
音頻 / 視頻
訊號
VIDEO 1 IN OUT
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
VIDEOINVIDEO
OUT
MONITOR
COMPONENT VIDEO
AUDIO
AUDIO
OUT
IN
SUBWOOFER
衛星調諧器
音頻/視頻
訊號
AA
TV
OPTICAL
IN
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
(ASSIGNABLE)
DIGITAL
DC5V
0.7A MAX
DMPORT
DVD 播放機
音頻 / 視頻
訊號
AA
SAT IN DVD IN BD IN
HDMI
AM
FM
VIDEO
VIDEO
IN
AUDIO
AUDIO
IN
IN
TV
SAT
DVD
OUT IN
L
R
SA-CD/CD/CD-R
ANTENNA
電視機，投影機等
音頻/視頻
訊號
CENTER
Y
B
/
P
B
C
PR/
C
R
SPEAKERS
SURROUND BACK
L
R
L
R
SPEAKERS
L
R
L
R
SURROUND
FRONT AFRONT B
A HDMI 電纜 （無附帶）
CT
22
連接電纜的注意事項
• 我們建議您採用 Sony HDMI 電纜。
• 當您在 Deep Color 傳輸期間觀看影像或
聆聽聲音，或是觀賞 1080p 以上的視頻
影像時，建議您使用對應高速的 HDMI 插
孔且有 HDMI 標誌的 HDMI 電纜 （由 Sony
生產）（HDMI 版本 1.3，類別 2 電纜）。
• 我們不建議使用 HDMI-DVI 轉換電纜。當
您將 HDMI-DVI 轉換電纜連接至 DVI-D 組
成機時，聲音和 / 或影像可能無法輸
出。連接其他音頻線或數位線，然後當
聲音未正確輸出時設定 “Digital
Assign”。
HDMI 連接的注意事項
• 輸入至 HDMI IN 插孔的音頻訊號會從
SPEAKERS 插孔和 HDMI OUT 插孔輸出。不
會從任何其他音頻插孔輸出。
• 輸入至 HDMI IN 插孔的視頻訊號僅能從
HDMI OUT 插孔輸出。輸入的視頻訊號無
法從 VIDEO OUT 插孔或 MONITOR OUT 插
孔輸出。
• 當您要聆聽從電視機揚聲器發出的聲音
時，將 HDMI 選單內的 “AUDIO OUT”設
至 “TV+AMP”（第 50 頁）。如果您無法
播放多聲道軟體，設至 “AMP”。不過，
聲音將不會從電視機揚聲器輸出。
• 超級音頻 CD 的 DSD 訊號没有被輸入和輸
出。
• 超級音頻 CD 的多 / 立體聲區音頻訊號没
有被輸出。
• 從 HDMI 插孔發送出來的音頻訊號 （取樣
頻率、位元長度等）可能會受到所連接
組成機的限制。如果影像品質差或透過
HDMI 電纜連接的組成機沒有聲音輸出，
請檢查所連接組成機的設定。
• 當取樣頻率或當來自播放組成機的音頻
輸出訊號的聲道數量轉換時，聲音可能
會被干擾。
• 當連接的組成機與版權保護技術（HDCP）
不相容，由 HDMI OUT 插孔輸出的影像和/
或音響可能會失真或無法輸出。
在這情況下，請檢查所連接組成機的規
格。
• 只有使用 HDMI 連接，您才能欣賞 High
Bitrate Audio（DTS-HD Master Audio，
Dolby TrueHD）和多聲道線性 PCM。
• 將播放機的影像解析度設至 720p/1080i
以欣賞 High Bitrate Audio （DTS-HD
Master Audio，Dolby TrueHD）。
• 可能需要對播放機的影像解析度進行某
些設定，才能欣賞多聲道線性 PCM。請
參閱播放機的使用說明書。
• 並非每個 HDMI 組成機都支援指定 HDMI 版
本定義的所有功能。例如，支援 HDMI 版
本 1.3 的組成機可能不支援 Deep
Color。
• 有關詳情，請參閱各連接組成機的使用
說明書。
準備工作
23
CT
連接 DVD 播放機
下圖顯示如何連接 DVD 播放機。
不需要連接所有的電線。請根據組成機的
插孔連接視頻和音頻線。
DVD 播放機
音頻訊號 視頻訊號
註
若要從 DVD 播放機輸入多聲道數位音頻，請在
DVD 播放機上進行數位音頻輸出設定。請參閱
隨 DVD 播放機附帶的使用說明書。
提示
所有的數位音頻插孔皆與 32 kHz、44.1 kHz、
48 kHz 和 96 kHz 取樣頻率相容。
A
TV
OPTICAL
IN
SAT IN BD IN
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
DMPORT
OUT IN
L
R
SA-CD/CD/CD-R
FM
ANTENNA
HDMI
AM
TV
IN
DVD IN
VIDEO
IN
AUDIOINAUDIO
SAT
A 同軸數位線 （無附帶）
B 音頻線 （無附帶）
C 視頻線 （無附帶）
D 組成視頻線 （無附帶）
VIDEO
DVD
B
IN
IN
VIDEO
OUT
AUDIO
OUT
VIDEO 1
VIDEO 1 IN
VIDEOINVIDEO
OUT
MONITOR
AUDIO
IN
SUBWOOFER
AUDIO
OUT
SAT IN
OUT
DVD IN VIDEO 1 IN MONITOR OUT
COMPONENT VIDEO
DC
SURROUND BACK
L
CENTER
Y
B
/
P
B
C
PR/
R
C
R
SPEAKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
24
CT
連接衛星調諧器 / 機上盒
下圖顯示如何連接衛星調諧器或機上盒。
不需要連接所有的電線。請根據組成機的
插孔連接視頻和音頻線。
衛星調諧器 / 機上盒
音頻訊號 視頻訊號
註
• 連接光纖數位線時，請插入電線插頭直至妥善
就位。
• 請別彎折或打結光纖數位線。
提示
所有的數位音頻插孔皆與 32 kHz、44.1 kHz、
48 kHz 和 96 kHz 取樣頻率相容。
準備工作
BA
TV
OPTICAL
IN
OUT IN
L
R
SA-CD/CD/CD-R
FM
ANTENNA
SAT IN DVD IN BD IN
HDMI
AM
IN
TV
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
DMPORT
DC5V
0.7A MAX
A 音頻線 （無附帶）
B 光纖數位線 （無附帶）
C 視頻線 （無附帶）
D 組成視頻線 （無附帶）
VIDEO
AUDIO
SAT
C
VIDEO 1 IN OUT
SAT IN
VIDEO 1 IN MONITOR OUTDVD IN
VIDEO
VIDEOINVIDEO
VIDEO
OUT
AUDIO
OUT
VIDEO 1
AUDIO
OUT
MONITOR
COMPONENT VIDEO
AUDIO
OUT
IN
SUBWOOFER
IN
IN
AUDIO
IN
IN
DVD
D
SURROUND BACK
L
CENTER
Y
P
B
/
C
B
PR/
C
R
R
SPEAKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
25
CT
連接具有類比視頻和音頻插孔
的組成機
下圖顯示如何連接具有類比插孔如錄影
機、DVD 錄影機等的組成機。
不需要連接所有的電線。請根據組成機的
插孔連接視頻和音頻線。
錄影機，DVD 錄影機
音頻訊號
視頻訊號
註
• 務必更改遙控器上 VIDEO 1 輸入按鈕的出廠設
定，以便使用按鈕來操作 DVD 錄影機。有關詳
情，請參閱 “對遙控器進行編程”（第 76
頁）。
• 您也可爲 VIDEO 1 輸入重新命名，使其顯示在
接收機的顯示屏上。有關詳情，請參閱 “爲
輸入命名”（第73頁）。
• 連接光纖數位線時，請插入電線插頭直至妥善
就位。
• 請別彎折或打結光纖數位線。
OPTICAL
VIDEO 1
SAT
OPTICAL
DVD
COAXIAL
DIGITAL
B
IN
IN
IN
IN
DMPORT
TV
(ASSIGNABLE)
DC5V
0.7A MAX
OUT
L
R
SA-CD/CD/CD-R
FM
ANTENNA
SAT IN DVD IN BD IN
HDMI
AM
VIDEO
VIDEO
IN
AUDIO
AUDIO
IN
IN
IN
TV
SAT
DVD
VIDEO
IN
OUT
AUDIO
IN
OUT
VIDEO 1
AD
C
VIDEO 1 IN OUT
SAT IN DVD IN
VIDEO
VIDEO
IN
OUT
MONITOR
COMPONENT VIDEO
AUDIO
AUDIO
OUT
IN
SUBWOOFER
VIDEO 1 IN
MONITOR OUT
L
SPEAKERS
L
R
L
R
SURROUND
FRONT AFRONT B
SURROUND BACK
L
CENTER
Y
B
/
P
C
B
PR/
R
C
R
SPEAKERS
R
（前面板上）
VIDEO 2 IN/PORTABLE AV IN
VIDEO L AUDIO R
AUTO CAL MIC
攝影機/電玩
E
A 光纖數位線 （無附帶）
B 音頻線 （無附帶）
C 視頻線 （無附帶）
D 組成視頻線 （無附帶）
E 音頻 / 視頻線 （無附帶）
26
CT
5：連接天線
連接附帶的 AM 環形天線和 FM 線型天線。
連接天線前，務必拔下電源線。
FM 線型天線 （附帶）
準備工作
AM 環形天線 （附帶）
TV
OPTICAL
IN
VIDEO 1
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
DMPORT
DC5V
0.7A MAX
OUT IN
L
R
SA-CD/CD/CD-R
FM
ANTENNA
SAT IN DVD IN BD IN
HDMI
AM
VIDEO
IN
AUDIO
IN
IN
TV
SAT
VIDEO
AUDIO
DVD
IN
IN
VIDEO 1 IN OUT
VIDEO
VIDEOINVIDEO
OUT
MONITOR
AUDIO
AUDIO
OUT
IN
SUBWOOFER
VIDEO 1
OUT
AUDIO
OUT
* 接頭形狀會因本接收機的區域碼而異。
註
• 爲了防止接收到雜訊，請將 AM 環形天線移離接
收機和其他組成機。
• 務必完全展開 FM 線型天線。
• 連接 FM 線型天線之後，盡可能讓其保持水平狀
態。
SAT IN DVD IN VIDEO 1 IN MONITOR OUT
COMPONENT VIDEO
SURROUND BACK
L
CENTER
Y
B
/
P
B
C
PR/
R
C
R
SPEAKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
27
CT
6：準備接收機和遙控
器
連接交流電源線
將交流電源線連接至牆上的電源插座。
交流電源線
SURROUND BACK
L
R
AKERS
R
SPEAKERS
SURROUND
L
R
FRONT AFRONT B
L
L
R
執行初始設定操作
首次使用本接收機之前，請執行下列程序
將接收機初始化。這個程序也可用來將您
所做的設定恢復爲出廠時的預設值。
務必使用接收機上的按鈕來進行這項操
作。
1,2
ON/STANDBY
POWER
SPEAKERS
(OFF/A/B/A+B)
PHONES
2,3
TONE MODE
TUNING MODE
TUNING
TONE
VIDEO 2 IN/PORTABLE AV IN
VIDEO L AUDIO R AUTO CAL MIC
MASTER VOLUME
DISPLAY INPUT MODE
INPUT SELECTOR
MEMORY/
2CH/
A.F.D. MOVIE MUSICDIMMER
ENTER
A.DIRECT
2,3
1 按下 POWER 以關閉接收機。
2 按住 TONE MODE 和 2CH/A.DIRECT，
然後按下 POWER 以開啓接收機。
28
連接至牆上的電源插座
3 在數秒鐘後，放開 TONE MODE 和
2CH/A.DIRECT。
“CLEARING”出現於顯示屏片刻後，
“CLEARED”即出現。
您已變更或調整的所有設定都會被重
設爲初始設定。
CT
Loading...
