KD-49XF9005
KD-75XF90xx / 65XF90xx / 55XF90xx / 49XF90xx
4-733-120-11(2)
Television
Справочник
RU
Довідковий посібник
UA
2
RU
Содержание
ВАЖНОЕ ПРИМЕЧАНИЕ . . . . . . . . . . . . . . . . 3
Сведения по безопасности . . . . . . . . . . . . .3
Меры предосторожности . . . . . . . . . . . . . .6
Детали и элементы управления . . . . . . 8
Элементы управления и индикаторы . . . .8
Использование пульта
дистанционного управления. . . . . . . . . 9
Описание частей пульта ДУ . . . . . . . . . . . . 9
Схема подключения . . . . . . . . . . . . . . . .11

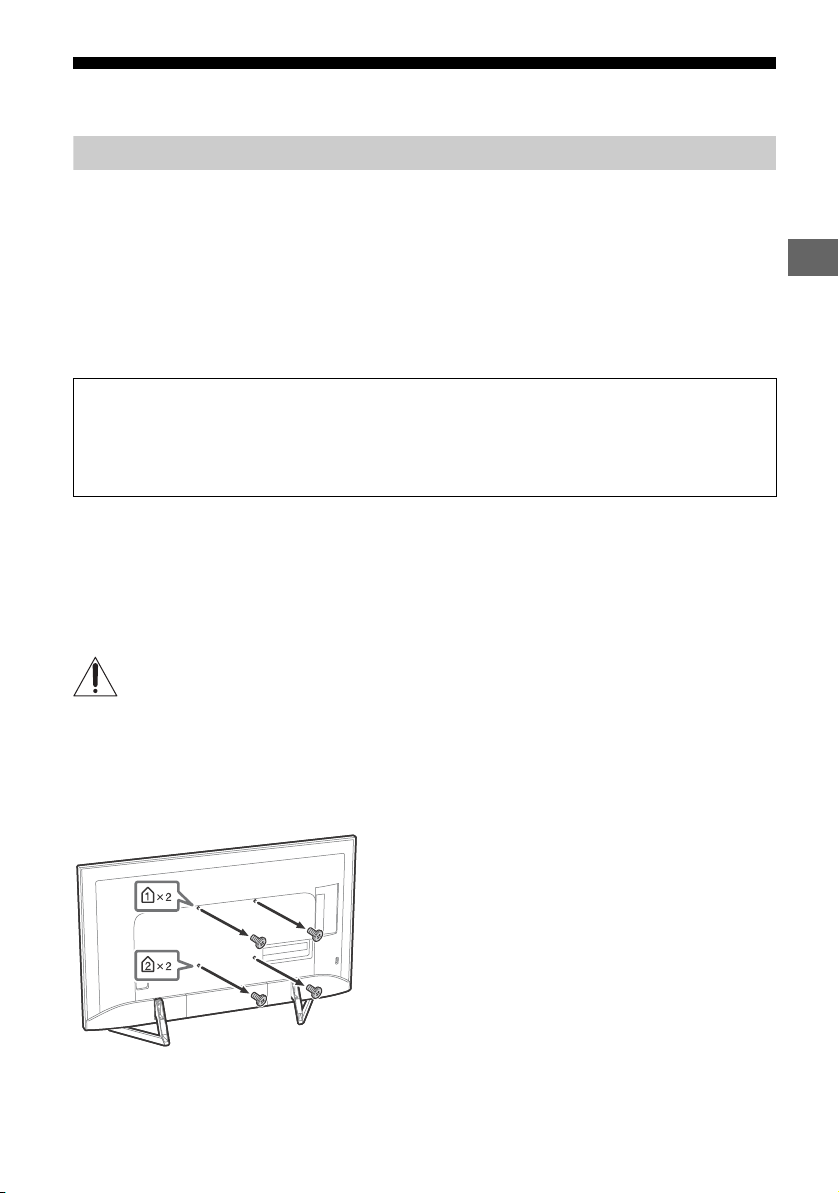

Установка телевизора на стену . . . . . . 13
Использование дополнительного
Kронштейна для настенной
установки . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Только для модели KD-75XF90xx . . . . . . . 14
Поиск неисправностей . . . . . . . . . . . . . 16
Поиск и устранение неисправностей . . . 16
Технические характеристики. . . . . . . . 17
Введение
Благодарим Вас за то, что Вы выбрали этот телевизор Sony.
Перед первым включением телевизора внимательно
ознакомьтесь с данной инструкцией по эксплуатации и
сохраните ее для консультаций в будущем.
Примечание
• Перед началом работы с телевизором прочитайте раздел
“Сведения по безопасности” (стр.
3).
• Рисунки и изображения, используемые в документе
“Руководство по установке” и в настоящем руководстве,
представлены только для справки и могут отличаться от
фактического изделия.
• Символ “xx” в названии модели соответствует одной цифре,
относящейся к дизайну, вариации цвета или телевизору.
• Реализацию осуществлять в соответствии с действующими
требованиями законодательства. Отслужившее изделие
утилизировать в соответствии с действующими
требованиями законодательства.

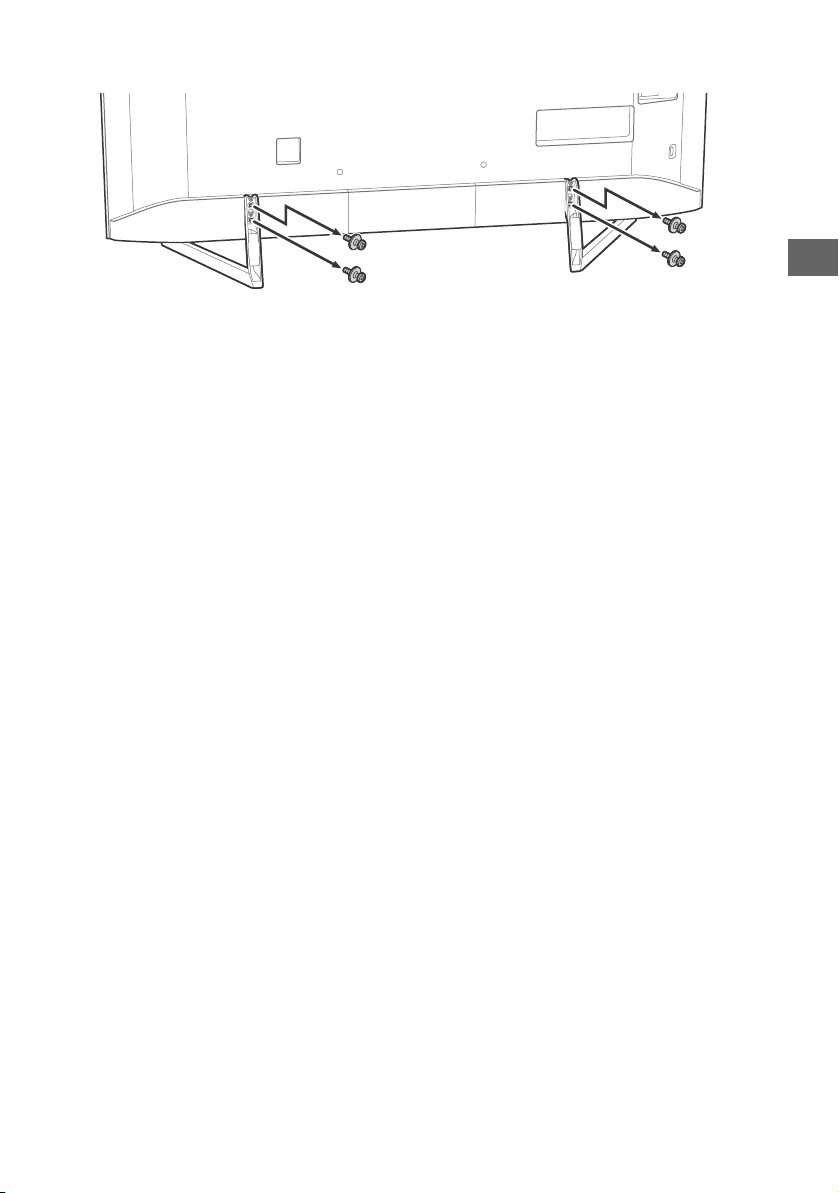

Крепление настольной подставки к
телевизору
См. руководство по установке, расположенное сверху
упаковки.
Расположение идентифицирующей
этикетки
Этикетки с номером модели, датой производства (год/месяц)
и характеристиками источника питания расположены на
задней панели телевизора или на упаковке.
Дата изготовления указана на изделии и упаковке на этикетке
со штрих-кодом в следующем формате: YYYY/MM, где YYYY -
год, MM - месяц изготовления.
Подключение к Интернету и конфиденциальность
данных
Данное устройство подключается к Интернету во время
первоначальной настройки сразу же после подключения к
сети, чтобы подтвердить подключение к Интернету, а
затем для настройки начального экрана. Ваш IP-адрес
используется для данного подключения, а также для
остальных подключений к Интернету. Если вы не хотите,
чтобы ваш IP-адрес использовался при подключениях, не
настраивайте функцию беспроводного подключения и не
подключайте сетевой кабель. Для получения
дополнительных сведений о подключениях к Интернету
см. информацию о конфиденциальности на экранах
настройки.
Справка
Сведения о поиске неисправностей и другие полезные
сведения можно просмотреть непосредственно на
телевизоре. Нажмите HELP на пульте дистанционного
управления для отображения списка тем или поиска по
ключевым словам.
Справочное руководство (руководство)
Для получения дополнительной информации выберите
[Справочное руководство] в меню справки телевизора.
Также доступ к справочному руководству можно получить
с помощью ПК или смартфона (информация на задней
стороне обложки).
3
RU
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ
ВОЗГОРАНИЯ
ДЕРЖИТЕ СВЕЧИ ИЛИ
ИСТОЧНИКИ ОТКРЫТОГО
ОГНЯ ВДАЛИ ОТ ИЗДЕЛИЯ В
ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ
ЕГО РАБОТЫ.
Для покупателей в России
Устройство предназначено только для использования в
помещениях.
ВАЖНОЕ ПРИМЕЧАНИЕ
Название продукта: Телевизор
Производитель: Сони Вижуал Продактс Инк., 2-10-1 Осаки
Шинагава-ку Токио, 141-8610 Япония
Сделано в Словакии.
Страна производства указана на изделии и упаковке.
Импортер на территории стран Таможенного союза: АО
«Сони Электроникс», Россия, 123103, Москва, Карамышевский
проезд, 6
Организация, уполномоченная принимать претензии от
потребителей на территории Казахстана
АО «Сони Электроникс»
Представительство в Казахстане, 050010, Республика
Казахстан, г. Алматы, пр. Достык, дом 117/7
Сведения по безопасности
ПРЕДУПРЕЖДЕНИЕ
Предупреждение
В случае замены батарейки ненадлежащей батарейкой
возможен взрыв.
Запрещено подвергать батарейки чрезмерному нагреву,
например, вследствие воздействия солнечных лучей, огня и
т.п., либо размещать их в условиях слишком низкого
атмосферного давления, что может привести к взрыву либо
утечке легковоспламеняющейся жидкости или газа.
Риски, связанные с неустойчивым
положением
Телевизор может упасть и стать причиной серьезных травм и
даже смерти.
Никогда не устанавливайте телевизор на неустойчивой
поверхности. Телевизор может упасть и стать причиной
серьезных травм и даже смерти. Во избежание различных
травм, в особенности для детей, необходимо соблюдать
следующие меры предосторожности.
• Используйте стойки или подставки, рекомендованные
производителем телевизора.
• Используйте только такую мебель, которая может надежно
поддерживать устройство.
• Убедитесь, что телевизор не выступает за края опорной
мебели.
• Не устанавливайте устройство на высокой мебели
(например, на стенных или книжных шкафах) без
надлежащего крепления мебели и телевизора к
подходящей опорной конструкции.
• Перед установкой телевизора на поддерживающую мебель
убедитесь, что на ней нет предметов из ткани или других
подобных материалов.
• Разъясните детям, что влезать на мебель, чтобы добраться
до телевизора или его элементов управления, опасно.
Если телевизор установлен и его требуется переместить,
необходимо учесть указанные выше факторы.
Установка/подключение
Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм выполняйте установку
и эксплуатацию телевизора в соответствии с
нижеследующими указаниями.
Устройство, подключенное одновременно к защитному
заземлению здания (непосредственно к электросети или при
помощи другого устройства, подключенного к защитному
заземлению) и к распределительной сети телевизора при
помощи коаксиального кабеля, при некоторых
обстоятельствах может быть подвержено опасности
возгорания. Вследствие этого подключение к
распределительной сети телевизора должно осуществляться
при помощи электрически изолированного устройства в
рамках определенного диапазона частот (гальванический
разъединитель, см. EN 60728-11).
Установка
• Телевизор следует устанавливать вблизи легкодоступной
сетевой розетки.
• Во избежание опрокидывания устройства, получения
травмы или повреждения имущества установите телевизор
на устойчивую ровную поверхность.
• Установите телевизор в таком месте, где его нельзя задеть
или опрокинуть.
• Устанавливайте телевизор таким образом, чтобы
настольная подставка телевизора не выходила за пределы
подставки телевизора (не прилагается). Если настольная
подставка выходит за пределы подставки телевизора,
телевизор может перевернуться и упасть, что может
привести к травме или повреждению телевизора.
• Настенная установка телевизора должна выполняться
только квалифицированными специалистами сервисной
службы.
• По соображениям безопасности настоятельно
рекомендуется использовать аксессуары Sony, в том числе:
Кронштейн для настенной установки SU-WL450 (за
исключением моделей KD-75XF90xx)
RU
4
RU
• Обязательно используйте винты, прилагаемые к
Kронштейну для настенной установки, когда будете
прикреплять Kронштейн для настенной установки к
телевизору. Прилагаемые винты имеют конструкцию,
которая указана на рисунке, при измерении от контактной
поверхности Kронштейна для настенной установки.
Диаметр и длина винтов различны в зависимости от модели
Kронштейна для настенной установки.
Использование винтов, отличных от входящих в комплект
поставки, может привести к повреждению телевизора или
вызвать его падение и т.д.
Перемещение
• Перед перемещением телевизора отсоедините от него все
кабели.
• Для переноски телевизора больших размеров требуются
два или три человека.
• При переноске телевизора вручную держите его, как
показано ниже. Не прикладывайте усилия к ЖК-панели и
рамке экрана.
• При перевозке берегите телевизор от ударов и сильной
вибрации.
• Если необходимо доставить телевизор в ремонтную
мастерскую или перевезти в другое место, упакуйте его в
картонную коробку и упаковочный материал, в которых он
поставлялся изначально.
Предотвращение опрокидывания
Вентиляция
• Никогда не перекрывайте вентиляционные отверстия и не
вставляйте в них никакие предметы.
• Оставляйте свободное пространство вокруг телевизора, как
показано на рисунке ниже.
• Для обеспечения надлежащей циркуляции воздуха
настоятельно рекомендуется использовать специальный
Kронштейн для настенной установки производства
компании Sony.
Настенная установка
Установка на подставке
Винт (M6)
Кронштейн для настенной
установки
Задняя крышка телевизора
8 мм – 12 мм
8 мм – 12 мм
Винт M6 (не входит
в комплект)
Винт (не входит
в комплект)
Кабель (не входит в
комплект)
30 см
10 см 10 см
Обеспечьте вокруг телеви зора расстояние не меньше
указанного.
10 см
Обеспечьте вокруг телевизора расстояние не
меньше указанного.
30 см
10 см
10 см
6 см
5
RU
• Для обеспечения надлежащей вентиляции и
предотвращения скопления грязи и пыли:
Не кладите телевизор экраном вниз; не устанавливайте
телевизор перевернутым нижней стороной вверх, задом
наперед или набок.
Не устанавливайте телевизор на полке, ковре, кровати
или в шкафу.
Не накрывайте телевизор тканью, например,
занавесками, а также газетами и т.п.
Не устанавливайте телевизор так, как показано на
рисунке ниже.
Кабель питания
Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм обращайтесь с
кабелем питания и сетевой розеткой в соответствии с
нижеследующими указаниями:
• Используйте только кабели питания поставки Sony, не
пользуйтесь кабелями других поставщиков.
• Вставляйте вилку в розетку до конца.
• Используйте для питания телевизора только сеть
переменного тока напряжением 220 В - 240 В.
• Выполняя кабельные соединения между устройствами, в
целях безопасности извлеките кабель питания из сетевой
розетки и будьте осторожны, чтобы не запнуться о кабели.
• Перед выполнением каких-либо работ с телевизором или
его переноской выньте вилку кабеля питания от сети.
• Кабель питания не должен находиться рядом с
источниками тепла.
• Регулярно чистите вилку кабеля питания, предварительно
вынимая ее из розетки. Если на вилке имеется пыль, в
которой скапливается влага, это может привести к
повреждению изоляции и, как следствие, к возгоранию.
Примечание
• Не используйте входящий в комплект поставки кабель
питания с другим оборудованием.
• Не пережимайте, не перегибайте и не перекручивайте
кабель питания, прилагая излишние усилия. В противном
случае могут оголиться или переломиться внутренние жилы
кабеля.
• Не изменяйте конструкцию кабеля питания.
• Не ставьте и не кладите никакие тяжелые предметы на
кабель питания.
• Вынимая кабель питания из розетки, не тяните за сам
кабель.
• Не подключайте слишком много приборов к одной
электророзетке.
• Не пользуйтесь электророзеткой с плохими контактами.
Запрещенные типы установки
Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм не устанавливайте/не
эксплуатируйте телевизор в таких местах, помещениях и
ситуациях, которые перечислены ниже.
Местоположения:
• На открытом воздухе (под прямыми солнечными лучами),
на берегу моря, на корабле или другом судне, в
автомобиле, в медицинских учреждениях, в неустойчивом
положении; вблизи воды, или там, где возможно
воздействие на него дождя, влаги или дыма.
Среды:
• В жарких, влажных или слишком запыленных помещениях;
в местах, где могут быть насекомые; в таких местах, в
которых телевизор может быть подвержен механической
вибрации; вблизи огнеопасных объектов (свечей и др.). На
телевизор не должны попадать какие-либо капли или
брызги; нельзя ставить на него предметы, содержащие
жидкости, например вазу с цветами.
Ситуации:
• Использование изделия, когда мокрые руки; снят корпус
или установлены дополнительные аксессуары, не
рекомендованные изготовителем. Во время грозы
отключайте телевизор от розетки электропитания и
антенны.
• Устанавливать телевизор так, чтобы
он выдавался в открытое
пространство. Иначе возможны
травмы или повреждения
оборудования от удара о телевизор.
• Устанавливать телевизор во
влажных или пыльных помещениях
или в помещениях с масляным
дымом или паром (неподалеку от
кухонных столов или увлажнителей
воздуха). Иначе может произойти
возгорание, удар электрическим током или деформация.
• Устанавливать телевизор там, где возможно сильное
повышение температуры, например под прямыми
солнечными лучами, рядом с отопительными приборами
или обогревателями. В таких условиях телевизор может
перегреться, что приведет к деформации корпуса и/или
повреждению телевизора.
• При установке в раздевалке бассейна
или горячего источника
присутствующие в воздухе сера и т. п.
могут вызвать повреждения
телевизора.
• Для обеспечения наилучшего качества
изображения не подвергайте экран
воздействию прямого освещения или солнечного света.
• Телевизор не рекомендуется переносить из холодного
помещения в теплое. Резкие изменения температуры в
помещении могут вызвать конденсацию влаги. Это может
привести к снижению качества изображения телевизора и/
или искажению цветов. В этом случае дождитесь полного
испарения влаги, прежде чем включать телевизор.
Осколки:
• Не бросайте никакие предметы в телевизор. От удара
экранное стекло может разбиться и нанести серьезную
травму.
• Если на поверхности телевизора образовались трещины,
перед тем, как прикоснуться к нему, выньте кабель питания
из розетки. В противном случае это может привести к удару
электрическим током.
Если телевизор не используется
• Если Вы не собираетесь пользоваться телевизором в
течение нескольких дней, по соображениям безопасности и
энергосбережения его следует отключить от сети
электропитания.
• Так как телевизор не отключается от сети при выключении
кнопкой, для его полного отключения от электропитания
выньте вилку кабеля питания из розетки.
• Некоторые телевизоры оснащены функциями, для
корректной работы которых требуется оставлять телевизор
в режиме ожидания.
Циркуляция воздуха нарушена.
Стена Стена
RU
6
RU
Меры предосторожности в отношении
детей
• Не позволяйте детям взбираться на телевизор.
• Храните мелкие детали вне досягаемости детей, чтобы они
не могли случайно проглотить их.
Если имеют место следующие
неисправности...
Немедленно выключите телевизор и выньте вилку кабеля
питания из розетки в следующих случаях.
Обратитесь к своему дилеру или в сервисный центр Sony для
того, чтобы квалифицированные специалисты сервисной
службы выполнили проверку телевизора.
В случае, если:
• Поврежден кабель питания.
• Электророзетка имеет плохие контакты.
• Телевизор получил повреждения в результате падения,
удара или попадания брошенным в него предметом.
• Внутрь корпуса телевизора через отверстия попала
жидкость или какой-либо предмет.
О температуре ЖК-телевизора
При длительном использовании ЖК-телевизора его
поверхности нагреваются. Они становятся горячими на
ощупь.
Меры предосторожности
Просмотр телевизора
• Смотрите телевизор при достаточном освещении;
просмотр при плохом освещении или в течение чрезмерно
продолжительного времени утомляет глаза.
• При пользовании наушниками не устанавливайте слишком
большую громкость, чтобы не повредить слух.
ЖК-экран
• Хотя ЖК-экран изготовлен по высокоточной технологии и
число эффективных точек достигает 99,99
% и выше, на
экране могут постоянно появляться черные или яркие
цветные (красные, синие или зеленые) точки. Это
структурное свойство ЖК-экрана, которое не является
признаком неисправности.
• Не нажимайте на защитный фильтр, не царапайте его и не
ставьте на телевизор какие-либо предметы. Это может
привести к неравномерности изображения или
повреждению ЖК-экрана.
• Если телевизор работает в холодном месте, изображение
может оказаться размытым или слишком темным. Это не
является признаком неисправности. Эти явления исчезнут с
повышением температуры.
• При продолжительной демонстрации неподвижного
изображения могут появляться остаточные изображения.
Через несколько секунд они могут исчезнуть.
• Во время работы телевизора экран и корпус нагреваются.
Это не является признаком неисправности.
• ЖК-экран содержит небольшое количество жидких
кристаллов. При утилизации соблюдайте соответствующие
местные положения и инструкции.
Уход за поверхностью экрана, корпусом
телевизора и их чистка
Перед чисткой телевизора или вилки кабеля питания
отсоедините кабель от сети.
Для обеспечения сохранности конструкционных материалов
и покрытия экрана телевизора соблюдайте следующие меры
предосторожности.
• Для удаления пыли с поверхности экрана/корпуса
телевизора осторожно протирайте его мягкой ткань. Если
пыль не удаляется полностью, протрите экран мягкой
тканью, слегка смоченной в слабом растворе мягкого
моющего средства.
• Никогда не разбрызгивайте воду или
моющее средство прямо на телевизор.
Скопление жидкости внизу экрана или на
наружных поверхностях и
проникновение внутрь телевизора
может привести к выходу телевизора из
строя.
• Ни в коем случае не используйте никакие абразивные
материалы, щелочные/кислотные очистители, чистящие
порошки и такие летучие растворители, как спирт, бензин,
разбавитель или инсектициды. Применение этих веществ
или длительный контакт с изделиями из резины/винила
могут повредить покрытие корпуса или поверхность экрана.
• Не прикасайтесь к телевизору, если на руках имеются
какие-либо химические вещества, например крем для рук
или солнцезащитный крем.
• Для обеспечения надлежащей вентиляции рекомендуется
периодически прочищать вентиляционные отверстия с
помощью пылесоса.
• При регулировке угла наклона телевизора изменяйте его
положение медленно и осторожно во избежание
соскальзывания телевизора с подставки.
Дополнительные устройства
• Держите дополнительные компоненты или оборудование,
излучающее электромагнитные волны, на расстоянии от
телевизора. В противном случае может иметь место
искажение изображения и/или звука.
• Данное оборудование протестировано и признано
отвечающим требованиям к предельным значениям,
установленным в Директиве ЭМС, при использовании
соединительного сигнального кабеля длиной менее 3
метров.
• Данное оборудование протестировано и признано
отвечающим требованиям к предельным значениям,
установленным в Директиве ЭМС, при использовании
радиочастотного кабеля длиной менее 30 метров для
подключения к разъему наземной/спутниковой/CATV
антенны.
Рекомендации по разъему типа F
Внутренняя жила должна выступать из разъема менее чем на
1,5
мм.
(Справочный рисунок разъема типа F)
Беспроводная функция устройства
• Не используйте устройство вблизи медицинского
оборудования (электронных стимуляторов сердца и т. д.),
поскольку это может привести к неисправности последнего.
• Несмотря на то, что данное устройство передает/получает
зашифрованные сигналы, остерегайтесь
несанкционированного перехвата сигнала. Мы не несем
ответственности за любую проблему такого рода.
• Данное оборудование следует устанавливать и включать на
таком расстоянии, чтобы между его антенной и телом
человека было не менее 20 см.
Предупреждение относительно
использования пульта ДУ
• Вставляя батарейки, соблюдайте полярность.
• Не используйте одновременно батарейки различных типов
или старые и новые батарейки.
• При утилизации батареек всегда соблюдайте правила
охраны окружающей среды. В некоторых регионах правила
утилизации батареек могут быть регламентированы.
Просьба обращаться по этому поводу в местные органы
власти.
• Бережно обращайтесь с пультом ДУ. Не бросайте его, не
становитесь на него и не лейте на него никаких жидкостей.
макс. 7 мм
макс. 1,5 мм
7
RU
• Не оставляйте пульт ДУ вблизи источников тепла или в
месте, подверженном прямому воздействию солнечных
лучей, или во влажном помещении.
Утилизация телевизора
Утилизация отслужившего
электрического и электронного
оборудования (директива
применима в странах Евросоюза
и других странах, где действуют
системы раздельного сбора
отходов)
Утилизация использованных
элементов питания (Директива
применима в странах Евросоюза и
других странах, где действуют
системы раздельного сбора
отходов)
RU
8
RU
Детали и элементы управления
Элементы управления и индикаторы
(питание) /+/–
Если телевизор выключен,
Нажмите кнопку для включения
питания.
Если телевизор включен,
Для выключения нажмите и удерживайте
кнопку .
Нажимайте , чтобы изменить функцию.
Затем нажмите кнопку + или – для
следующих действий:
• Регулировка громкости.
• Выбор канала.
• Выбор источника входного сигнала
телевизора.
Датчик пульта дистанционного
управления* / светочувствительный
датчик* / светодиодный индикатор
Индикатор подсветки загорается или
мигает в соответствии с состоянием
телевизора.
Для получения дополнительной
информации см. Cправочное
руководство.
* Не следует размещать какие-либо предметы
около датчика.
ȩ
9
RU
Использование пульта дистанционного управления
Описание частей пульта ДУ
Форма, положение, наличие и функция кнопок пульта дистанционного управления зависят от
региона/страны/модели телевизора.
MIC
Ȫ
ȩ
ȫ
Ȭ
ȭ
Ȯ
(Микрофон)
Используйте голосовой поиск.
(Например, для поиска различного
содержимого с помощью голоса.)
EXT.BOX MENU
Отображайте меню внешней
приставки (кабельная абонентская
приставка/спутниковая приставка)
только в случае, если подключено
устройство, совместимое с HDMI
CEC.
//// (Навигационная
клавиша-переключатель
направлений)
Навигация и выбор пунктов
экранного меню.
TV
Переключение на канал
телевизора или входной сигнал и
отображение Панели меню
телевизора.
/ (Выбор источника входного
сигнала/удержание текста)
В режиме телевизора: Служит для
отображения и выбора источника
входного сигнала.
В режиме телетекста: отображение
текущей страницы.
(Режим ожидания телевизора)
Включение или выключение телевизора
(режим ожидания).
DIGITAL/ANALOG
Переключение между цифровым и
аналоговым режимами.
TV/RADIO
Переключение между режимами TV и
RADIO.
EXIT
Возврат к предыдущему экрану или
выход из меню. Если доступна служба
интерактивного приложения, нажмите
эту кнопку, чтобы выйти из службы.
RU
10
RU
Цифровые кнопки
/ (Информация/Вывод скрытого
текста)
Отображение информации.
(Текст)
Отображение текстовой информации.
Google Play
Доступ к интерактивной службе “Google
Play”.
NETFLIX (Только в определенных
регионах/странах/моделях
телевизора)
Доступ к интерактивной службе
“NETFLIX”.
Цветные кнопки
Выполнение соответствующей функции в
момент нажатия.
ACTION MENU
Отображение списка контекстных
функций.
GUIDE/
Отображение цифрового телегида.
APPS
Доступ к разным службам и
приложениям.
BACK/
Возврат к предыдущему экрану.
HOME
Отображение меню “Дом” телевизора.
+/– (Громкость)
Регулировка громкости.
(Переход)
Переход вперед и назад между двумя
каналами или входами. Телевизор
переключается между текущим каналом
или входом и последним выбранным
каналом или входом.
(Отключение звука)
Отключение звука. При повторном
нажатии звук включается.
PROG +/–//
В режиме телевизора: Выбор канала.
В режиме телетекста: выбор следующей
() или предыдущей () страницы.
AUDIO
Изменение языка просматриваемой в
данный момент программы.
///.//>/
Можно управлять
мультимедиа-содержимым на
телевизоре и подключенном
совместимом с BRAVIA Sync устройстве.
(Установка субтитров)
Включение или выключение субтитров
(если эта функция доступна).
HELP
Отображение меню справки. Со
Cправочным руководством можно
ознакомиться здесь.
REC
Запись текущей программы с помощью
функции записи жесткого диска USB HDD.
TITLE LIST
Отображение списка заголовков.
11
RU
Схема подключения
Для получения дополнительной информации о подключениях см. справочное руководство,
нажав на пульте дистанционного управления кнопку HELP.
<
<
Наушники/
аудиосистема/
сабвуфер
Цифровая
фотокамера/
видеокамера/
USB-
накопитель/
жесткий диск
USB
Видеомагнитофон/
оборудование для
видеоигр/
DVD-п роигрыв атель/
видеокамера/внешняя
приставка*¹
Акустиче-
ская
система с
устройст-
вом ARC/
HDMI
Модуль ограниченного
доступа
Устрой-
ство
HDMI
Кабель/
антенна/
внешняя
приставка
Маршру-
тизатор
Аудиосистема
с оптическим
аудиовходом
14 мм
14 мм
Спутник
Устрой-
ство
HDMI
Устройство HDMI
Цифровая
фотокамера/
видеокамера/
USB-накопитель
RU
12
RU
CAM (Модуль ограниченного
доступа)
• Обеспечивает доступ к платным
телевизионным услугам. Для
получения более подробной
информации см. руководство по
эксплуатации, прилагаемое к модулю
CAM.
• Не вставляйте смарт-карту
непосредственно в разъем CAM на
телевизоре. Смарт-карту необходимо
вставлять в модуль ограниченного
доступа, предоставленный
авторизованным дилером.
• Разъем CAM поддерживается не во всех
странах или регионах. Обратитесь за
соответствующей информацией к
своему дилеру.
• Возможно, после использования
интернет-видео при переходе к
цифровому каналу отобразится
сообщение CAM.
/ AV IN
• Для композитного подключения
используйте аналоговый
кабель-удлинитель (не входит в
комплект).
•
AUDIO OUT /
• Поддержка только 3-полюсного стерео
мини-гнезда.
• Для прослушивания звука с телевизора
через подключенное оборудование,
нажмите кнопку HOME. Выберите
[Настройки] t [Звук] t [Наушники/
линейный аудиовыход], а затем
выберите требуемый пункт.
USB 1/2, USB 3 (HDD REC)*
2
• Подключение крупного устройства USB
может привести к помехам для других
подключенных устройств,
расположенных рядом с ним.
• При подключении крупного устройства
USB подключайте его к порту USB 1.
• Подключите жесткий диск USB к порту
USB 3 (синий).
HDMI IN 1/2/3/4
• Интерфейс HDMI может осуществлять
передачу цифрового видео- и
аудиосигнала по одному кабелю.
•
• HDMI IN 3 ARC (Реверсивный звуковой
канал)
Подключите аудиосистему к HDMI IN 3
для перенаправления аудиосигнала
телевизора на аудиосистему.
Аудиосистема с поддержкой HDMI ARC
может отправлять видеосигнал на
телевизор и получать с телевизора
аудиосигнал при помощи одного
кабеля HDMI. Если ваша аудиосистема
не поддерживает HDMI ARC,
необходимо установить
дополнительное подключение к
DIGITAL AUDIO OUT (OPTICAL).
(Вход RF), (Вход спутникового
сигнала)
• Соединения для наземного/кабельного
и спутникового вещания. Шаги
подключения: SUB. t MAIN t антенна
• Для гнезда SUB. подключайте только
при использовании режима двойного
тюнера, кроме передачи по одному
кабелю EN50494.
*1 Для внешних устройств, которые оснащены
только SCART
AV OUT, используйте адаптер
SCART-RCA и аналоговый кабель-удлинитель.
*2 Только в определенных регионах/странах/
моделях телевизора.
3214
3,5 мм
1: Левый
2: Видео
3: Земля
4: Правый
<
<
12 мм
21 мм
Loading...
