4-000-121-33 (1)

FM/MW/LW Compact Disc Player

CD-проигрыватель с встроенным FM/MW/LW-тюнером

Инструкция по эксплуатации

Інcтpyкції з eкcплyaтaції

Для отмены демонстрации на дисплее (режим DEMO) см. стр. 12. Щоб відмінити демонстраційний екран (DEMO), див. стор. 12.

CDX-GT237EE CDX-GT232 CDX-GT230

CD-проигрыватель с встроенным FM/MW/LW-тюнером

Сделано в Китае

Внимание. Если в замке зажигания нет положения ACC

Убедитесь, что установлена функция автоматического выключения (стр. 12). После выключения устройства его питание будет автоматически отключено через установленное время, что предотвращает разрядку аккумулятора. Если функция автоматического выключения не установлена, то при каждом выключении зажигания нажмите и удерживайте кнопку (OFF) до тех пор, пока дисплей не погаснет.

Содержание

Поздравляем с покупкой! . . . . . . . . . . . . . . 4

Начало работы

Установка часов . . . . . . . . . . . . . . . . . . . . . . 4

Снятие передней панели . . . . . . . . . . . . . . . 4

Установка передней панели . . . . . . . . . . 5

Расположение органов управления и основные операции

Основное устройство. . . . . . . . . . . . . . . . 6

Компакт-диск

Индикация на дисплее . . . . . . . . . . . . . . . 8

Повторное воспроизведение и воспроизведение в случайной

последовательности . . . . . . . . . . . . . . . . . 8

Радиоприемник

Сохранение и прием радиостанций . . . . . . 8

Автоматическое сохранение — BTM (Память оптимальной

настройки) . . . . . . . . . . . . . . . . . . . . . . . . . 8

Сохранение вручную . . . . . . . . . . . . . . . . 8

Прием радиостанций, сохраненных в

памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Автоматическая настройка . . . . . . . . . . 9

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Обзор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Настройка AF и TA . . . . . . . . . . . . . . . . . 9

Выбор PTY. . . . . . . . . . . . . . . . . . . . . . . . 10

Установка CT . . . . . . . . . . . . . . . . . . . . . 10

Другие функции

Изменение настроек звука . . . . . . . . . . . . 11

Подстройка характеристик звука

— BAL/FAD/SUB . . . . . . . . . . . . . . . . . 11

Настройка кривой эквалайзера

— EQ3. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Настройка параметров установки

— SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

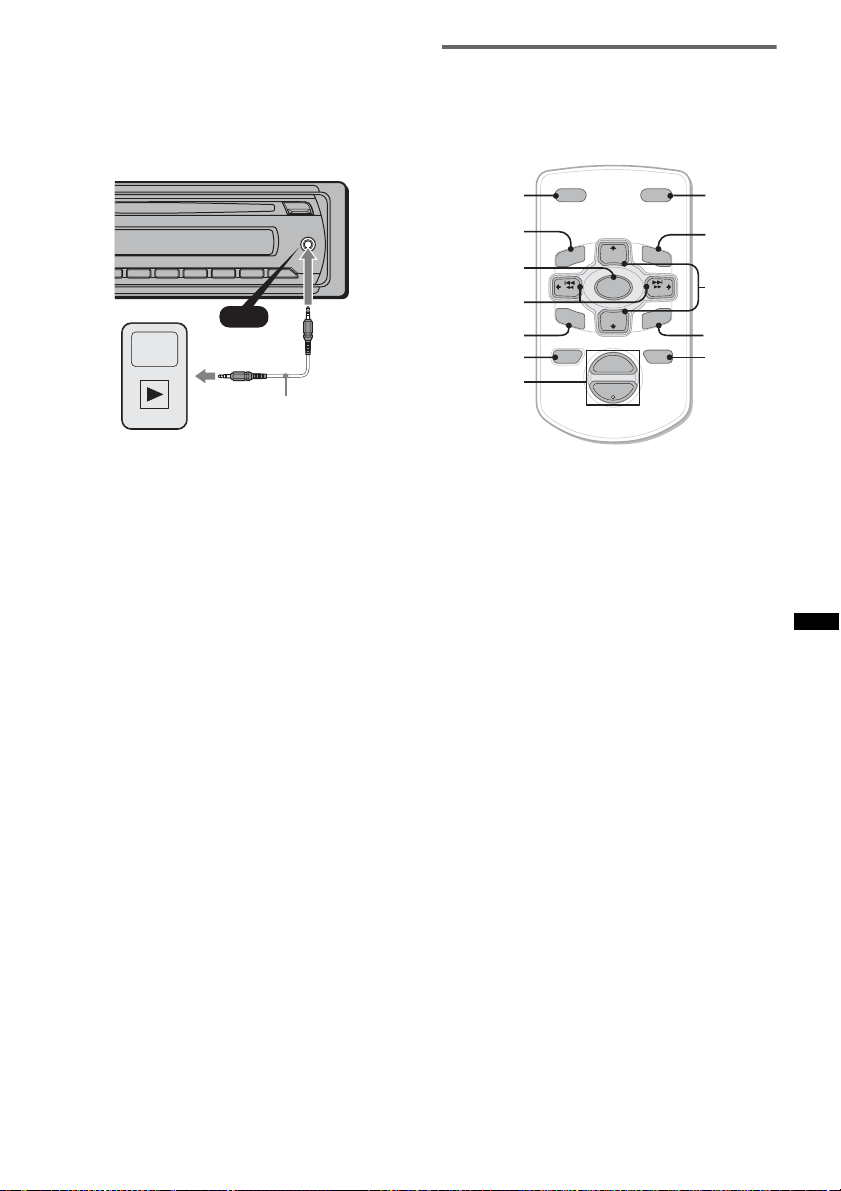

Использование дополнительного

оборудования. . . . . . . . . . . . . . . . . . . . . . . . 12

Дополнительное

аудиооборудование . . . . . . . . . . . . . . . . 12

Пульт дистанционного управления

RM-X114 . . . . . . . . . . . . . . . . . . . . . . . . . 13

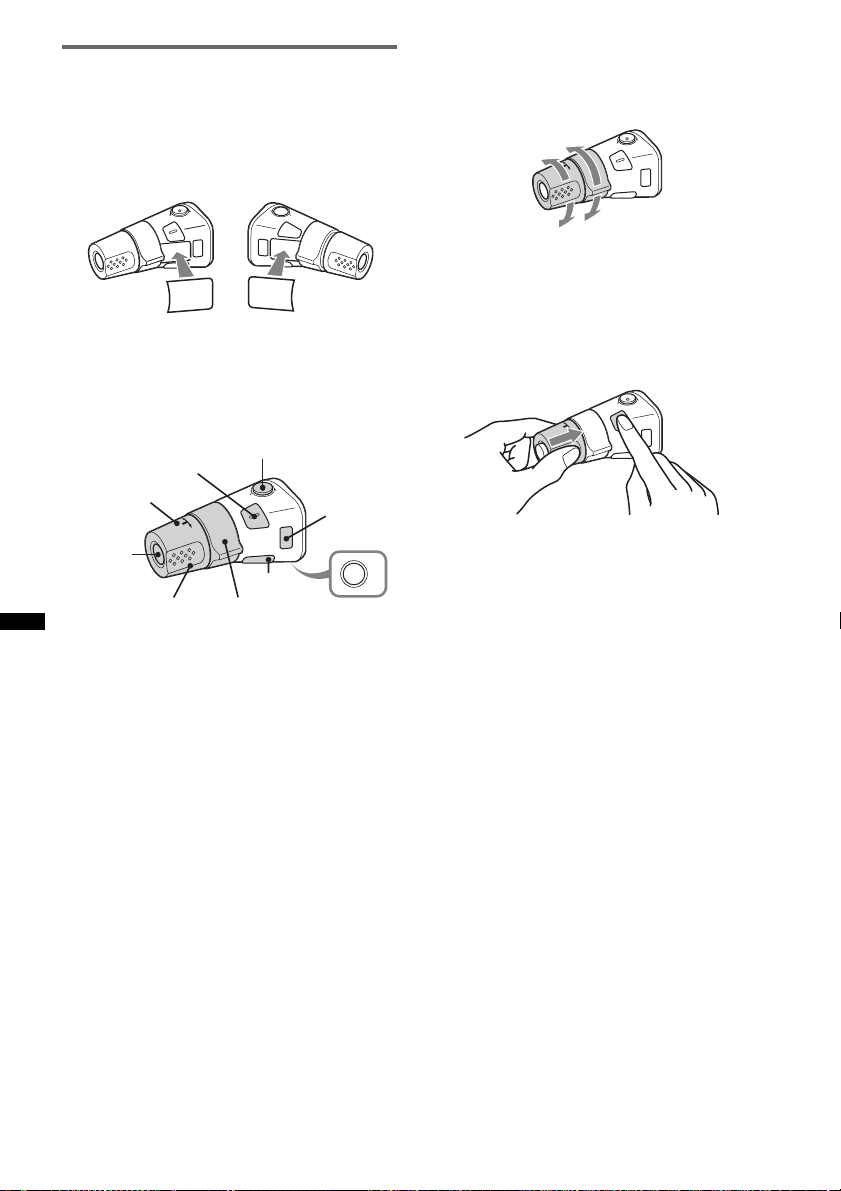

Поворотный дистанционный

переключатель RM-X4S. . . . . . . . . . . . 14

Дополнительная информация

Меры предосторожности . . . . . . . . . . . . . 15

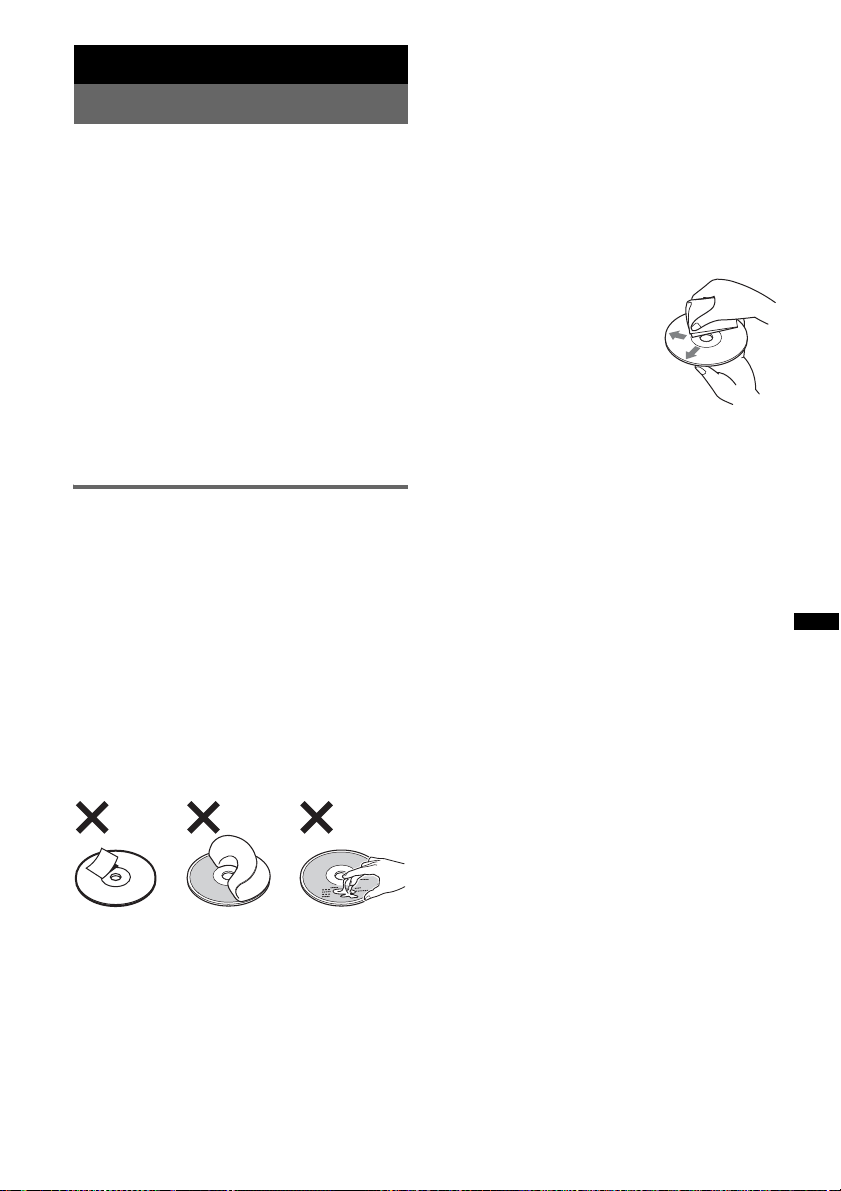

Примечания относительно дисков . . . 15

Порядок воспроизведения файлов

MP3/WMA . . . . . . . . . . . . . . . . . . . . . . . . 16

О файлах MP3. . . . . . . . . . . . . . . . . . . . . 16

О файлах WMA . . . . . . . . . . . . . . . . . . . 16

Уход за устройством . . . . . . . . . . . . . . . . . 17

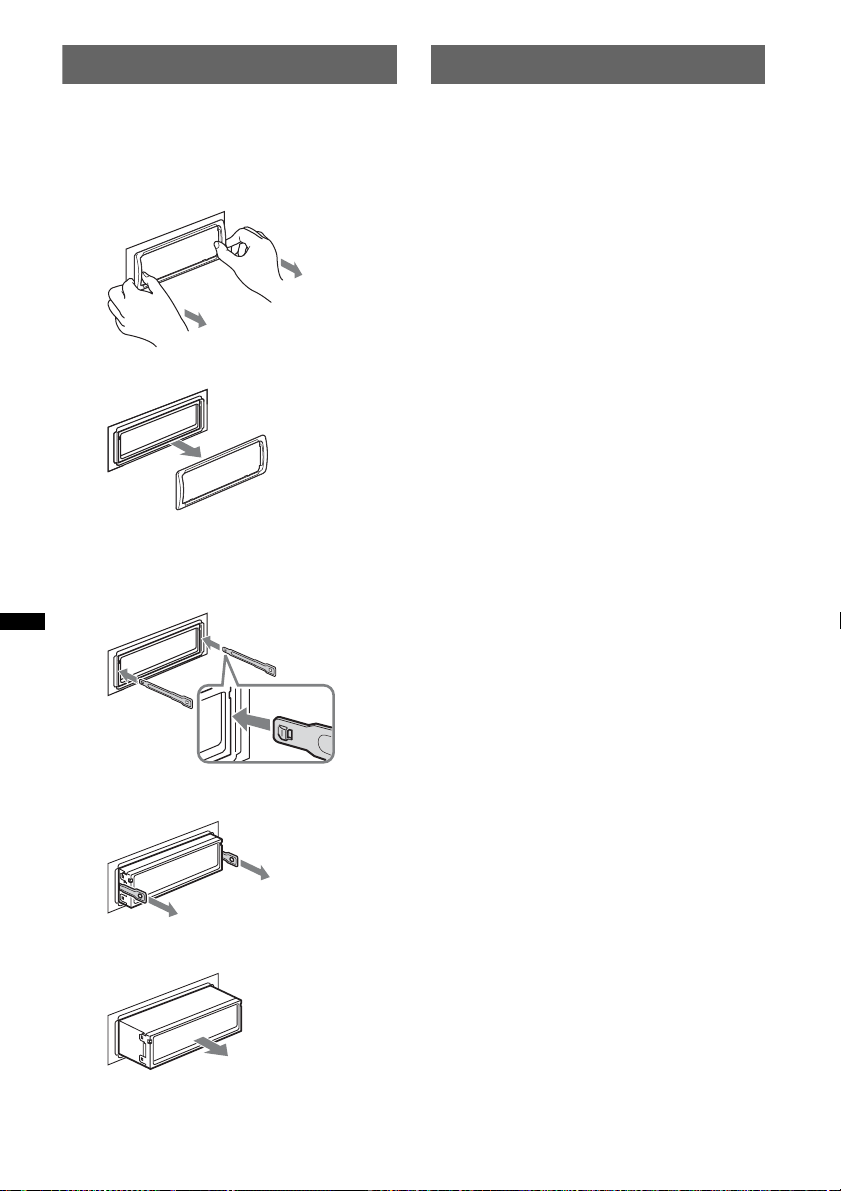

Извлечение устройства . . . . . . . . . . . . . . . 18

Технические характеристики. . . . . . . . . . 18

Поиск и устранение неисправностей . . . 19

Индикация/сообщения об

ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Поздравляем с покупкой!

Начало работы

Благодарим за приобретение данного проигрывателя компакт-дисков Sony сможете использовать следующие функции проигрывателя.

• Воспроизведение компакт-дисков

Можно воспроизводить диски CD-DA (содержащие также информацию CD TEXT) и CD-R/CD-RW (с файлами MP3/ WMA (стр. 16)).

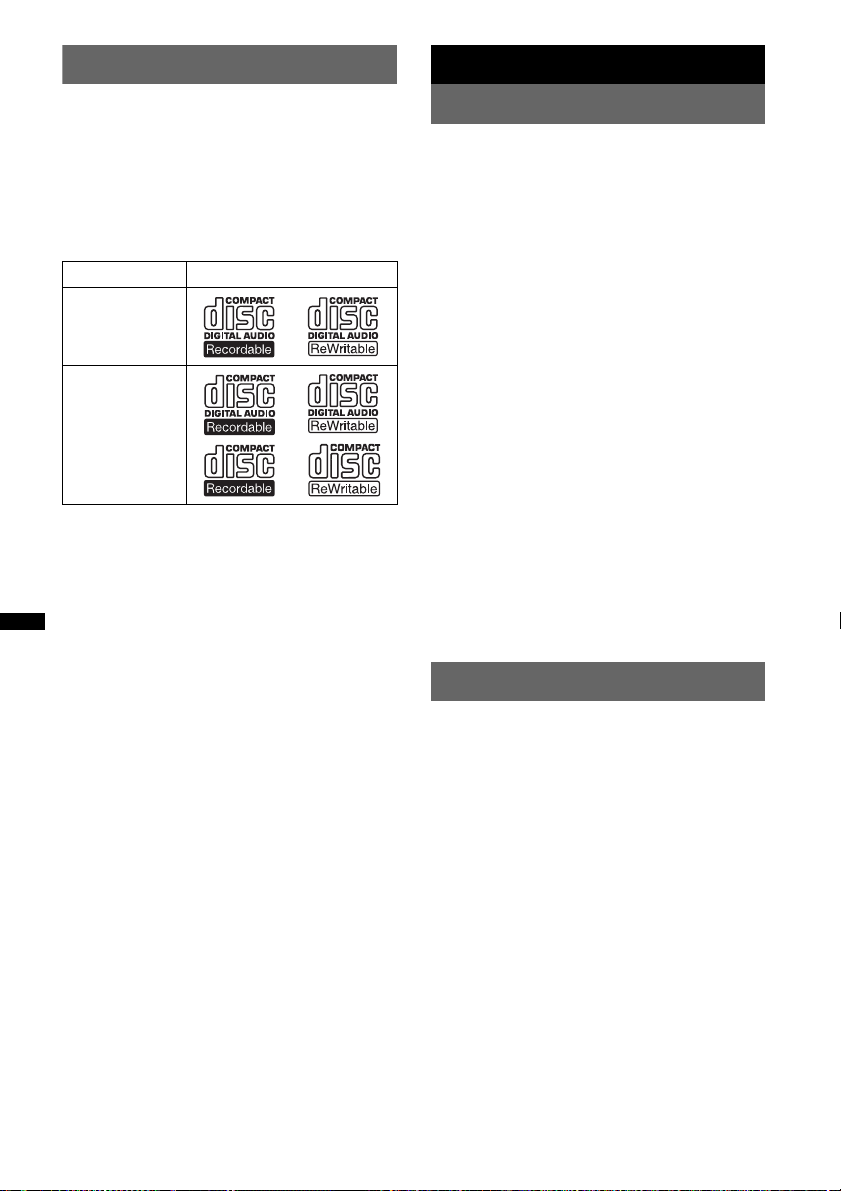

Тип дисков Метка на диске

CD-DA

MP3

WMA

• Прием радиостанций

– Можно сохранить в памяти до

6 станций в каждом диапазоне (FM1, FM2, FM3, MW и LW).

– BTM (Память оптимальной настройки):

Устройство выбирает радиостанции с наиболее сильным сигналом и сохраняет их в памяти.

• Услуги RDS

– Можно использовать FM-станцию с

услугой RDS (Системы радиоданных).

• Настройка звучания

– EQ3 stage2: Можно выбрать любую из

7 предварительно настроенных кривых эквалайзера.

• Подключение дополнительного оборудования

Входное гнездо AUX на передней панели устройства позволяет подсоединять переносное аудиоустройство.

. Вы

Установка часов

Часы данного устройства имеют 24-часовую цифровую индикацию.

1 Нажмите и удерживайте кнопку

выбора.

Отобразится экран настройки.

2 Повторно нажимайте кнопку

выбора, пока не появится индикация “CLOCK-ADJ”.

3 Нажмите кнопку (SEEK) +.

Начинает мигать индикация часа.

4 Поворачивайте регулятор для

установки значения часов и минут.

Для перемещения индикации нажмите кнопку (SEEK) –/+.

5 После установки минут нажмите

кнопку выбора.

Установка завершена, и часы начинают отсчет времени.

Для отображения часов нажмите кнопку (DSPL). Нажмите кнопку ( DSPL) повторно, чтобы вернуться к предыдущей индикации на дисплее.

Совет

Время можно установить автоматически с помощью функции RDS (стр. 10).

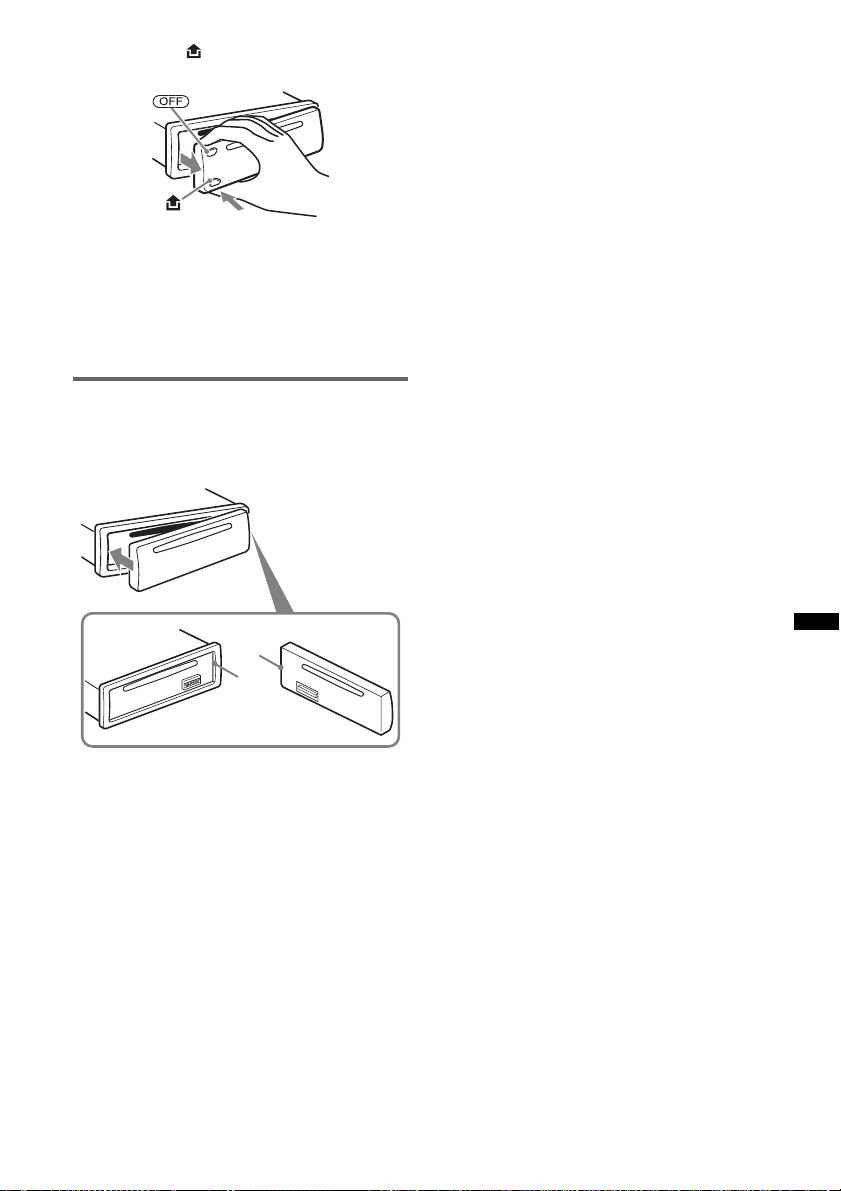

Снятие передней панели

Во избежание кражи этого устройства можно снять с него переднюю панель.

Предупредительный звуковой сигнал

Если до поворота выключателя зажигания в положение OFF с устройства не была снята передняя панель, то в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Звуковой сигнал будет слышен только в том случае, если используется встроенный усилитель.

1 Нажмите кнопку (OFF).

Устройство выключается.

2 Нажмите , затем снимите панель,

потянув на себя.

Примечания

• Старайтесь не ронять переднюю панель. Не

надавливайте слишком сильно на переднюю панель и окошко дисплея.

• Не подвергайте переднюю панель воздействию

тепла/высокой температуры или влажности. Старайтесь не оставлять ее в припаркованной машине или на приборной доске/полочке за задним сиденьем.

Установка передней панели

Прикрепите часть A передней панели к части B устройства, как показано на рисунке, и надавите на левую сторону до щелчка для установки панели на место.

Примечание

Не помещайте ничего на внутреннюю поверхность передней панели.

Расположение органов управления и основные операции

Основное устройство

OFF

EEK

DSPL

SCRL

SEEK

;

SOURCE

EQ3

4 65 9783

PUSH SELECT

AF/TA

В этом разделе содержатся сведения о расположении органов управления и основных операциях. Подробные сведения см. на соответствующих страницах.

A Кнопка OFF

Выключение питания/остановка источника.

B Кнопки SEEK +/–

Компакт-диск:

Пропуск композиций (нажмите); непрерывный пропуск композиций (нажмите, затем нажмите повторно примерно через 1 секунду и удерживайте); перемещение вперед/ назад на одну композицию (нажмите и удерживайте).

Радиоприемник:

Автоматическая настройка на радиостанции (нажмите); поиск станций вручную (нажмите и удерживайте).

C Кнопка SOURCE

Включение питания; смена источника (радиоприемник/компакт-диск/AUX).

ALBM PTY STTRACK SHUFLOUD

DISC REGTPTAAF

SET UP

ALBUM

1 2 3 4 5 6

D Кнопка EQ3 (эквалайзер) стр. 11

Выбор типа эквалайзера (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM или OFF).

E Дисковый регулятор/кнопка

выбора стр. 11

Настройка громкости (поверните); выбор элементов настройки (нажмите и поверните).

F Слот для дисков

Вставьте диск (этикеткой вверх), начнется воспроизведение.

G Окошко дисплея H Входное гнездо AUX стр. 12

Подсоединение переносного аудиоустройства.

I Кнопка Z (извлечение)

Извлечение диска.

AUX

PAUSEREPPTY SHUF

J Кнопка DSPL (дисплей)/SCRL

(прокрутка) стр. 8

Смена индикаций на дисплее (нажмите); прокрутка индикации на дисплее (нажмите и удерживайте).

K Кнопка (снятия передней

панели) стр. 5

L Кнопка MODE стр. 8

Выбор радиодиапазона (FM/MW/LW).

M Кнопка AF (альтернативные

частоты)/ ситуации на дорогах)/ PTY (тип программы) стр. 10

Задание AF и TA (нажмите); выбор PTY (нажмите и удерживайте) в RDS.

N Номерные кнопки

Компакт-диск:

(1)/(2): ALBUM –/+ (во время воспроизведения MP3/WMA)

(3): REP стр. 8 (4): SHUF стр. 8 (6): PAU SE

Радиоприемник:

Прием хранящихся в памяти радиостанций (нажмите); сохранение радиостанций в памяти (нажмите и удерживайте).

O Датчик пульта дистанционного

управления

TA (сообщения о текущей

Пропуск альбомов (нажмите); непрерывный пропуск альбомов (нажмите и удерживайте).

Для приостановки воспроизведения. Для отмены нажмите эту кнопку повторно.

Компакт-диск

Радиоприемник

Индикация на дисплее

Название композиции*1, название диска/имя исполнителя* альбома* номер композиции/время с начала воспроизведения, часы

*1 Отображается информация CD TEXT, MP3/

WMA.

*2 Номер альбома отображается только при

смене альбома.

Чтобы изменить индикацию на дисплее, нажмите кнопку (DSPL).

Совет

Индикация на дисплее может отличаться в зависимости от модели, типа диска, формата записи и параметров. Для получения дополнительных сведений о форматах MP3/WMA см. стр. 16.

, название альбома*1,

, номер

Повторное воспроизведение и воспроизведение в случайной последовательности

1 Во время воспроизведения

повторно нажимайте кнопку (3) (REP) или (4) (SHUF), пока на дисплее не появится нужный параметр.

Выбор Воспроизведение

TRACK композиции

ALBUM* альбома

SHUF ALBUM* альбома в случайной

SHUF DISC диска в случайной

* При воспроизведении файла в формате MP3/

WMA.

Чтобы вернуться в режим обычного воспроизведения, выберите “ OFF” or “SHUF OFF”.

неоднократно.

последовательности.

Сохранение и прием радиостанций

Предупреждение

Во избежание возникновения аварийной ситуации при настройке на радиостанции во время управления автомобилем используйте функцию памяти оптимальной настройки (BTM).

Автоматическое сохранение — BTM (Память оптимальной настройки)

1 Повторно нажимайте (SOURCE),

пока не появится индикация “TUNER”.

Чтобы изменить диапазон, повторно нажимайте кнопку (MODE). Можно выбрать следующие диапазоны: FM1, FM2, FM3*, MW или LW.

2 Нажмите и удерживайте нажатой

кнопку выбора.

Отобразится экран настройки.

3 Повторно нажимайте кнопку

выбора, пока не появится индикация “BTM”.

4 Нажмите кнопку (SEEK) +.

Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот. При сохранении станции в памяти раздается звуковой сигнал.

* Диапазон настройки FM3 - от 65 до 74 МГц (шаг -

30 кГц). (Только для CDX-GT237EE)

Сохранение вручную

1 Во время приема радиостанции,

которую необходимо сохранить, нажмите и удерживайте номерную кнопку ((1) – (6)), пока не появится индикация “MEMORY”.

Примечание

При попытке сохранить другую радиостанцию для уже используемой номерной кнопки предыдущая радиостанция будет заменена.

Совет

Когда в память сохраняется радиостанция, передающая сигналы RDS, сохраняются также и параметры AF/TA (стр. 9).

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите

номерную кнопку ((1) – (6)).

Автоматическая настройка

1 Выберите диапазон, затем нажмите

кнопку (SEEK) +/– для поиска радиостанции.

Поиск остановится, когда устройство найдет радиостанцию. Повторяйте эту процедуру, пока не будет найдена нужная радиостанция.

Совет

Если известна частота требуемой радиостанции, нажмите и удерживайте нажатой кнопку (SEEK) +/–, пока не будет приблизительно установлена нужная частота, затем повторно нажимайте кнопку (SEEK) +/– для точной настройки нужной частоты (ручная настройка).

RDS

Обзор

Радиостанции диапазона FM с услугой RDS (Системы радиоданных) передают, кроме обычных сигналов радиопрограмм, цифровую информацию, которая не слышна.

Примечание (CDX-GT237EE)

Услуги RDS передаются только в диапазонах FM1 и FM2.

Индикация на дисплее

Услуги RDS

Данное устройство автоматически обеспечивает использование следующих служб RDS:

AF (Альтернативные частоты)

Выбирает и выполняет перенастройку радиостанций, имеющих самый сильный сигнал в сети. С помощью этой функции можно непрерывно прослушивать одну и ту же программу во время продолжительной поездки. При этом нет необходимости выполнять перенастройку на одну и ту же станцию вручную.

TA (Сообщения о текущей ситуации на дорогах)/TP (Программа о текущей ситуации на дорогах)

Обеспечивает прием текущей информации/программ. При приеме сигналов такой информации/программы воспроизведение любого выбранного в данный момент источника прерывается.

PTY (Типы программ)

Отображает тип принимаемой в данный момент программы. Кроме того, позволяет выполнять поиск заданного типа программ.

CT (Время на часах)

Данные CT, передаваемые с сигналами RDS, используются для установки часов устройства.

Примечания

• В зависимости от страны или региона могут

быть доступными не все функции RDS.

• Функция RDS не будет работать, если мощность

сигнала недостаточна или радиостанция, на которую настроено устройство, не передает данные RDS.

A Частота*1 (название программной

услуги), номер предварительной настройки, часы, данные RDS

B TA/T P*

*1 Во время приема радиостанции, передающей

сигналы RDS, слева от индикации частоты отображается знак “ *”.

*2 Во время передачи информации о дорожном

движении мигает индикация “TA”. Во время приема такой радиостанции загорается индикация “TР”.

Для изменения индикации на дисплее A нажмите (DSPL).

Настройка AF и TA

1 Повторно нажимайте кнопку

(AF/TA), пока на дисплее не появится нужный параметр.

Выбор Цель

AF-ON Включение AF и

TA -O N Включение TA и

AF, TA-ON Включение как AF, так и

AF, TA-OFF Отключение как AF, так и

продолжение на следующей странице

отключение TA.

отключение AF.

TA.

Сохранение станций RDS с параметрами AF и TA

Можно выполнить предварительную настройку станций RDS с параметрами AF/TA. При использовании функции BTM сохраняются только станции RDS с теми же параметрами AF/TA. При выполнении предварительной настройки вручную можно сохранить как станции RDS, так и станции без RDS с индивидуальными параметрами AF/TA для каждой станции.

1 Задайте AF/TA, затем сохраните

станцию с помощью BTM или вручную.

Прием экстренных сообщений

При включении AF или TA экстренные сообщения будут автоматически прерывать текущий выбранный источник.

Совет

Если настроить громкость во время приема сообщения о текущей ситуации на дорогах, этот уровень громкости будет сохранен в памяти для последующего приема таких сообщений, независимо от обычного уровня громкости.

Прослушивание одной региональной программы — REG

Когда функция AF включена: в соответствии с заводскими настройками данного устройства прием возможен только в определенном регионе, поэтому устройство не будет переключаться на другую региональную станцию с более сильной частотой.

При выезде за пределы области приема этой региональной программы установите параметр “REG-OFF” в меню настройки во время приема FM-радиостанции (стр. 12).

Примечание

Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет выбрать другие местные станции в данном районе, даже если они не сохранены в памяти под номерными кнопками.

1 Во время приема в диапазоне FM

нажмите номерную кнопку ((1) – (6)) под которой сохранена местная станция.

2 В течение 5 секунд повторно нажмите

номерную кнопку для местной станции. Повторяйте процедуру, пока не будет найдена местная радиостанция.

Выбор PTY

1 Нажмите и удерживайте нажатой

кнопку (AF/TA) (PTY) во время приема в диапазоне FM.

Если станция передает данные PTY, появляется название типа текущей программы.

2 Повторно нажимайте кнопку

(AF/TA) (PTY), пока не появится нужный тип программы.

3 Нажмите кнопку (SEEK) –/+.

Устройство начинает поиск станции, передающей программу выбранного типа.

Тип программ

NEWS (новости), AFFAIRS (текущие

события), INFO (информация), SPORT (спорт), EDUCATE (образование), DRAMA (радиоспектакли), CULTURE (культура), SCIENCE (наука), VARIED (разное), POP M (популярная музыка), ROCK M (рок-музыка), EASY M (легкая музыка), LIGHT M (легкая классика), CLASSICS (классика), OTH ER M (прочие типы музыки), WEATHER (погода), FINANCE (финансы), CHILDREN (детские программы), SOCIAL A (общественная жизнь), RELIGION (религия), PHONE IN (звонки в прямом эфире), TRAVEL (путешествия), LEISURE (досуг), JAZZ (джазовая музыка), COUNTRY (музыка “кантри”), NATION M (национальная музыка), OLDIES (старые шлягеры), FOLK M (народная музыка), DOCUMENT (документальные репортажи)

Примечание

Эту функцию невозможно использовать в некоторых странах/регионах, где не передаются данные PTY

Установка CT

1 Установите “CT-ON” в меню

настройки (стр. 11).

Примечания

• Функция CT может не работать, даже если

принимается станция, передающая данные RDS.

• Возможно расхождение между временем,

установленным с помощью функции CT, и реальным временем.

Другие функции Изменение настроек звука

Подстройка характеристик звука — BAL/FAD/SUB

Можно отрегулировать баланс каналов, фейдер и уровень громкости сабвуфера.

1 Повторно нажимайте кнопку

выбора, пока не появится индикация “BAL”

Индикация будет меняться следующим образом:

LOW*

t MID*1 t HI*1 t

BAL (баланс левого-правого каналов) t FA D (баланс передних-задних громкоговорителей) t SUB (уровень громкости сабвуфера)*

*1 Когда активизирована функция

эквалайзера EQ3 (стр. 11).

*2 Когда для аудиовыхода установлено

значение “SUB” (стр. 12). “ATT” отображается при самой низкой установке. Регулировка предусмотрена в пределах до 21 шага.

*3 Когда активизирован источник AUX

(стр. 12).

2 Поворачивайте регулятор, чтобы

настроить выбранный параметр.

Через 5 секунд по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Настройка кривой эквалайзера — EQ3

Меню “CUSTOM”, появляющееся при нажатии кнопки EQ3, позволяет настроить собственные установки эквалайзера.

1 Выберите источник, затем повторно

нажимайте кнопку (EQ3) для выбора “CUSTOM”.

2 Повторно нажимайте кнопку

выбора, пока не появится индикация “LOW”, “MID” или “HI”.

3 Поверните регулятор, чтобы

настроить выбранный параметр.

Уровень громкости настраивается в диапазоне от –10 дБ до +10 дБ с шагом 1 дБ.

, “FAD” или “SUB”.

t AUX*

Повторите шаги 2 и 3, чтобы настроить кривую эквалайзера. Чтобы восстановить заводскую настройку кривой эквалайзера, нажмите и удерживайте нажатой кнопку выбора перед завершением настройки. Через 5 секунд по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Совет

Можно также настроить другие типы эквалайзера.

Настройка параметров установки — SET

1 Нажмите и удерживайте кнопку

выбора.

Отобразится экран настройки.

2 Повторно нажимайте кнопку

выбора, пока не появится нужный параметр.

3 Поверните регулятор, чтобы

выбрать параметр (например, “ON” или “OFF”).

4 Нажмите и удерживайте кнопку

выбора.

Установка завершена, и дисплей возвращается в обычный режим воспроизведения/приема.

Примечание

Для разных источников и параметров индикация на дисплее может различаться.

Можно установить следующие параметры (дополнительные сведения см. на указанной странице руководства): “

z” указывает значения по умолчанию.

CLOCK-ADJ (Установка часов) (стр. 4) CT (Время на часах)

Установка значения “CT-ON” или “CT-OFF” (

BEEP

Используется для установки значения “BEEP-ON” (

продолжение на следующей странице

z) (стр. 9, 10).

z) или “BEEP-OFF”.

AUX-A*

(Аудиовход AUX) Используется, чтобы установить для индикации источника AUX значение “AUX-A-ON” (

z) или “AUX-A-O FF”

(стр. 12).

A.OFF (Автоматическое выключение)

Автоматическое выключение по истечении указанного времени, когда устройство выключено. –

“A.OFF-NO” (z), “A.OFF-30S (Секунды)” “A.OFF-30M (Мину ты)” или “A.OFF-60M (Минуты)”.

SUB/REAR*

Используется для переключения аудиовыхода. – “SUB-OUT” (

z): для вывода на

сабвуфер.

– “REAR-OUT”: для вывода на усилитель

мощности.

DEMO

(Демонстрация) Используется для установки значения “DEMO-ON” (

z) или “DEMO-OFF”.

DIM (Диммер)

Используется для изменения яркости дисплея. – “DIM-ON”: для уменьшения яркости

дисплея.

– “DIM-OFF” (

z): для отключения

диммера.

M.DSPL (Движущийся дисплей)

Используется для выбора режима движущегося дисплея. – “M.DSPL-ON” (

z): для отображения

движущихся изображений.

– “M.DSPL-OFF”: для отключения

режима движущегося дисплея.

A.SCRL (Автоматическая прокрутка)

Используется для автоматической прокрутки индикации на дисплее при смене диска/альбома/композиции. –“A.SCRL-ON” (

z): функция прокрутки

включена.

–“A.SCRL-OFF”: функция прокрутки

отключена.

LOCAL (Режим местного поиска)

– “LOCAL-ON”: для настройки только на

станции с сильным сигналом.

–“LOCAL-OFF” (

z): для настройки

обычного приема.

MONO*2 (Монофонический режим)

При низком качестве приема FMрадиостанций выберите режим монофонического приема. – “MONO-ON”: для прослушивания

стереопередач в монофоническом режиме.

– “MONO-OFF” (

стереопередач в стереорежиме.

z): для прослушивания

REG*2 (Региональная)

Используется для установки значения “REG-ON” (

(Фильтр низких частот)

LPF*

z) или “REG-OFF” (стр. 10).

Используется для выбора значения граничной частоты сабвуфера: “LPF OFF” (

z), “LPF 80Hz”, “LPF 100Hz”, “LPF

120Hz”, “LPF 140Hz” или “LPF 160Hz”.

LPF NORM/REV*3 (Фильтр низких частот)

Для выбора фазы включения фильтра низких частот: “NORM” (

z) или “REV ”.

HPF (Фильтр высоких частот)

Используется для выбора значения граничной частоты переднего/заднего громкоговорителя: “HPF OFF” ( 80Hz”,

“HPF 100Hz”, “HPF 120Hz”, “HPF

140Hz” или “HPF 160Hz”.

LOUD (Громкость)

Используется для обеспечения большей отчетливости звука при низком уровне громкости. – “LOUD-ON”: для усиления низких и

высоких частот.

– “LOUD-OFF” (

z): для отмены усиления

низких и высоких частот.

BTM (стр. 8)

*1 Когда устройство выключено. *2 Когда поступает сигнал в диапазоне FM. *3 Когда для аудиовыхода установлено значение

“SUB”

Использование дополнительного оборудования

Дополнительное аудиооборудование

Подсоединив дополнительное переносное аудиоустройство к входному гнезду AUX (мини-стереоразъем) на устройстве, а затем просто выбрав источник, его можно прослушивать через громкоговорители автомобиля. Если уровни громкости данного устройства и переносного аудиоустройства различны, их можно настроить. Выполните процедуру, описанную ниже.

z), “HPF

Подсоединение переносного аудиоустройства

1 Выключите переносное

аудиоустройство.

2 Уменьшите громкость на данном

устройстве.

3 Подключите к данному устройству .

Пульт дистанционного управления RM-X114

Кнопки на пульте дистанционного управления с такими же обозначениями, что и на устройстве, выполняют те же функции.

DSPL

DSPL MODE

MODE

AUX

Соединительный кабель* (не входит в комп лект)

* Обязательно используйте разъем прямого типа.

Настройка уровня громкости

Перед воспроизведением настройте уровень громкости для каждого подключаемого аудиоустройства.

1 Уменьшите громкость на данном

устройстве.

2 Повторно нажимайте кнопку

(SOURCE), пока не появится индикация “AUX”. Появится индикация “FRONT IN”.

3 Начните воспроизведение на

переносном аудиоустройстве при умеренной громкости.

4 Установите обычный уровень

громкости для прослушивания на данном устройстве.

5 Повторно нажимайте кнопку выбора,

пока не появится индикация “AUX”, и поворачивайте регулятор, чтобы настроить входной уровень (от –8 дБ до +18 дБ).

SOURCE

</,

(SEEK –/+ )

SOUND

OFF

VOL (+/ –)

SEEK

SOUND

PRESET

DISC

SOURCE

–

DISC

PRESET –

VOL

–

LIST

SEEK

ATTOFF

LIST

m/M

(DISC

PRESET +/ –)

ENTER

ATT

Следующие кнопки на пульте дистанционного управления отличаются от кнопок/функций на устройстве.

• Кнопка DSPL (дисплей)

Смена индикации на дисплее.

• Кнопки </, (SEEK –/+)

Управление компакт-диском/ радиоприемником аналогично (SEEK) –/+ на устройстве.

• Кнопка SOUND

Соответствует кнопке выбора на устройстве.

• Кнопка LIST

Для выбора PTY в RDS.

• Кнопки M/m (DISC*/PRESET +/–)

Управление компакт-диском аналогично кнопкам (1)/(2) (ALBUM –/+) на устройстве.

• Кнопка ATT (приглушение звука)

Приглушение звука. Для отмены нажмите эту кнопку повторно.

* Нет аналога на устройстве.

Примечание

Если устройство выключено и дисплей погас, то с помощью пульта дистанционного управления невозможно управлять устройством, пока устройство не будет активизировано с помощью нажатия кнопки (SOURCE) или установки диска.

Поворотный дистанционный переключатель RM-X4S

Наклеивание ярлычка

Наклейте ярлычок индикации на поворотный дистанционный переключатель в зависимости от того, где он устанавливается.

Расположение органов управления

Кнопки на поворотном дистанционном переключателе с такими же обозначениями, что и на устройстве, выполняют те же функции.

SEL

PRESET/

DISC

SOURCE

VOL

Для следующих органов управления на поворотном дистанционном переключателе требуются операции, отличающиеся от операций на устройстве.

• Регулятор PRESET/DISC*

Соответствует кнопке (1)/(2) (ALBUM –/+) на устройстве (нажатие и поворот).

• Регулятор VOL (громкость)

Соответствует дисковому регулятору на устройстве (повернуть).

• Регулятор SEEK/AMS

Соответствует кнопке (SEEK) +/– на устройстве (поверните или поверните и удерживайте).

• Кнопка ATT (приглушение звука)

Приглушение звука. Для отмены нажмите эту кнопку повторно.

• Кнопка DSPL (дисплей)

Смена индикации на дисплее.

* Нет аналога на устройстве.

ATT

DSPL

SEEK/AMS

MODE

OFF

Смена направления вращения

Направление вращения регуляторов установлено заводом-изготовителем и показано ниже.

Увеличение

Уменьшение

Если необходимо смонтировать поворотный дистанционный переключатель на правой стороне колонки рулевого управления, то можно изменить направление вращения регуляторов на обратное.

1 При нажатии регулятора VOL нажмите

и удерживайте нажатой кнопку (SEL).

Дополнительная информация

Меры предосторожности

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не охладится.

• При работе устройства автоматически выдвигается антенна с электрическим приводом.

Конденсация влаги

В дождливый день или в месте с повышенной влажностью на линзах или дисплее устройства возможна конденсация влаги. Это может привести к неправильной работе устройства. В этом случае извлеките диск и подождите приблизительно час, пока не испарится влага.

Для поддержания высокого качества звука

Будьте осторожны и не проливайте сок или другие напитки на устройство или диски.

– Невозможность правильного считывания

аудиоданных (например, пропуски при воспроизведении или отсутствие воспроизведения) из-за того, что ярлык или наклейка деформировались от тепла, что привело к перекосу диска.

• Диски нестандартной формы (например, в форме сердца, квадрата, звезды) нельзя воспроизводить на этом устройстве. В противном случае это может привести к повреждению устройства. Не пользуйтесь такими дисками.

• Воспроизведение компакт-дисков диаметром 8 см невозможно.

• Перед воспроизведением протрите компакт-диск имеющейся в продаже чистящей тканью. Протирайте компакт-диск в направлении от центра к краям. Не пользуйтесь растворителями, такими как бензин, или разбавителями, а также имеющимися в продаже чистящими средствами или антистатическими аэрозолями, предназначенными для виниловых пластинок.

Примечания относительно дисков

• Чтобы диск оставался чистым, не прикасайтесь к его поверхности. Диск следует брать за края.

• Если диски не используются, храните их в футлярах или в папках для дисков.

• Не подвергайте диски воздействию тепла/ высокой температуры. Старайтесь не оставлять их в припаркованной машине или на приборной доске/полочке за задним сиденьем.

• Не прикрепляйте наклейки и не используйте диски с остатками чернил или клея. Использование таких дисков может привести к остановке их вращения, неправильной работе или повреждению.

• Не используйте диски с прикрепленными ярлыками и наклейками. В результате использования таких дисков могут возникнуть следующие неполадки: – Невозможность извлечения диска (так

как отклеился ярлык или наклейка, что привело к затору в механизме извлечения диска).

Примечания относительно дисков CD-R/CD-RW

• Некоторые диски CD-R/CD-RW (в зависимости от аппаратуры, на которой выполнялась запись, или состояния самого диска) могут не воспроизводиться на данном устройстве.

• Нельзя воспроизвести незакрытый диск CD-R/CD-RW.

• Это устройство совместимо с форматом ISO 9660 уровень 1/уровень 2, расширенным форматом Joliet/Romeo, а также с форматом Multi Session.

• Максимальное количество: – папок (альбомов): 150 (включая корневую

и пустые папки).

– файлов (композиций) и папок,

записанных на компакт-диске: 300 (если названия папок/файлов состоят из большого числа символов, это количество может стать менее 300).

– отображаемых символов в названии

папки/файла: 32 (Joliet) или 64 (Romeo).

• Если диск записан в формате Multi Session, распознается формат только первой композиции первой сессии и будут воспроизводиться композиции только этого формата (все другие форматы воспроизводиться не будут). Форматы имеют следующий приоритет: CD-DA и MP3/WMA.

продолжение на следующей странице

– Если первая композиция записана в

формате CD-DA, то будут воспроизводиться только композиции первой сессии, имеющие формат CD-DA.

– Если первая композиция имеет формат,

отличный от CD-DA, воспроизводится сессия в формате MP3/WMA. Если на диске отсутствуют данные в этих форматах, на дисплее появится индикация “NO MUSIC”.

Музыкальные диски, закодированные с помощью технологий защиты авторских прав

Этот продукт предназначен для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD). В последнее время некоторые фирмы звукозаписи выпускают музыкальные диски, закодированные с использованием технологии защиты авторского права. Помните, что некоторые из таких дисков не отвечают требованиям стандарта CD и их нельзя воспроизводить с помощью данного устройства.

Порядок воспроизведения файлов MP3/WMA

MP3/WMA

Папка (альбом)

Файл MP3/ WMA (композиция)

О файлах MP3

• MP3 является сокращением от MPEG-1 Audio Layer-3 и представляет собой стандарт формата сжатия музыкальных файлов. Этот формат обеспечивает сжатие данных музыкальных компакт-дисков приблизительно до 1/10 исходного размера.

• Тег ID3 версий 1.0, 1.1, 2.2, 2.3 и 2.4 применим только к MP3. Тег ID3 содержит 15/30 символов (1.0 и 1.1) или 63/126 символов (2.2, 2.3 и 2.4).

• При указании имени файла MP3 не забудьте добавить к нему расширение

.mp3”.

“

• При воспроизведении или перемещении вперед/назад файла MP3 с переменной скоростью передачи в битах (VBR) время с начала воспроизведения может отображаться неточно.

Примечание

При воспроизведении файла MP3 с высокой скоростью передачи в битах, например 320 Кбит/с, звук может быть прерывистым.

О файлах WMA

• WMA является сокращением от Windows Media Audio и представляет собой стандарт формата сжатия музыкальных файлов. Этот формат обеспечивает сжатие данных музыкальных компакт-дисков приблизительно до 1/22* исходного размера.

• В теге WMA 63 символа.

• При указании имени файла WMA не

забудьте добавить к нему расширение

.wma”.

“

• При воспроизведении или перемещении вперед/назад файла WMA с переменной скоростью передачи в битах (VBR) время с начала воспроизведения может отображаться неточно.

* только для 64 Кбит/с

Примечание

Воспроизведение следующих файлов WMA не поддерживается. – сжатие без потерь – защищенные авторским правом

Уход за устройством

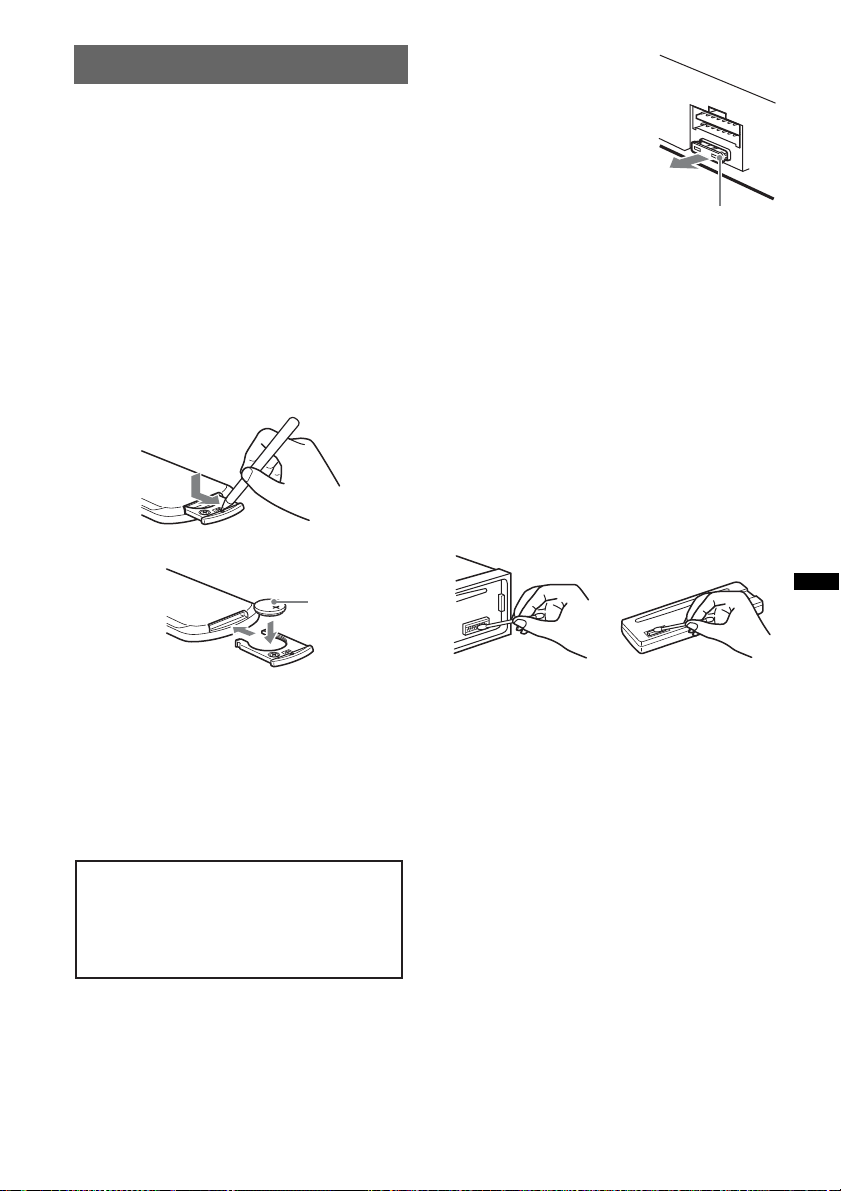

Замена литиевой батарейки пульта дистанционного управления

При нормальных условиях эксплуатации срок действия батарейки составляет приблизительно 1 год. (Срок службы может быть меньше в зависимости от условий эксплуатации.) Когда батарейка разряжается, диапазон действия пульта дистанционного управления уменьшается. Замените батарейку новой литиевой батарейкой CR2025. При использовании другой батарейки существует опасность возгорания или взрыва.

RM-X114

Стороной + вверх

Замена предохранителя

При замене предохранителей обязательно используйте только те, которые соответствуют силе тока, указанной на оригинальном предохранителе. Если перегорел предохранитель, проверьте подключение питания и замените предохранитель. Если после замены предохранитель снова перегорел, это может означать неисправность устройства. В этом случае обратитесь к ближайшему торговому представителю Sony

Предохранитель (10 A)

Чистка разъемов

Возможно, устройство не будет работать надлежащим образом из-за загрязнения разъемов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр. 4) и протрите разъемы ватным тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить разъемы.

Примечания относительно литиевой батарейки

• Храните литиевую батарейку в недоступном для

детей месте. Если ребенок случайно проглотит батарейку, немедленно обратитесь к врачу

• Для обеспечения надежного контакта протрите

батарейку сухой тканью.

• При установке батарейки соблюдайте

полярность.

• Не берите батарейку металлическим пинцетом –

это может вызвать короткое замыкание.

ВНИМАНИЕ!

При неправильном обращении батарейка может взорваться. Не перезаряжать, не разбирать, не подносить к огню.

Основное устройство

Примечания

• В целях безопасности перед чисткой разъемов

выключите зажигание и выньте ключ из выключателя зажигания.

• Никогда не прикасайтесь к разъемам пальцами

или металлическими предметами.

Обратная сторона передней панели

Извлечение устройства

Технические характеристики

1 Снимите защитную манжету

1 Снимите переднюю панель (стр. 4). 2 Сожмите оба края защитной

манжеты, затем потяните ее наружу

2 Извлеките устройство.

1 Вставьте одновременно оба ключа

для демонтажа до щелчка.

2 Потяните ключи для демонтажа,

чтобы извлечь устройство.

3 Выдвиньте устройство из монтажной

панели.

Крючком внутрь.

Проигрыватель компакт-дисков

Отношение “сигнал/шум”: 120 дБ Диапазон воспроизводимых частот:

10 – 20000 Гц

Низкочастотная и высокочастотная детонация:

ниже уровня обнаружения

Тюнер

Диапазон настройки:

CDX-GT237EE

FM1/FM2: 87,5 – 108,0 МГц (шаг 50 кГц) FM3: 65 – 74 МГц (шаг 30 кГц)

CDX-GT232/GT230

Диапазон настройки: 87,5 – 108,0 МГц

Антенное гнездо:

разъем внешней антенны

Промежуточная частота: 150 кГц Используемая чувствительность: 10 дБф Избирательность: 75 дБ при 400 кГц Отношение “сигнал/шум”: 70 дБ (моно) Разделение: 40 дБ при 1 кГц Диапазон воспроизводимых частот:

20 – 15000 Гц

MW/LW

Диапазон настройки:

MW: 531 – 1602 кГц LW: 153 – 279 кГц

Антенное гнездо:

разъем внешней антенны

Промежуточная частота: 25 кГц Чувствительность: MW: 26 мкВ, LW: 45 мкВ

Усилитель мощности

Выход: выходы громкоговорителей

(с соединительными фиксаторами)

Полное сопротивление громкоговорителей:

4 – 8 Ом

Максимальная выходная мощность:

45 Вт × 4 (при 4 Ом)

Общая информация

Выходы:

терминал аудиовыходов (возможность переключения между сабвуфером и задним громкоговорителем) терминал релейного управления антенной с электрическим приводом терминал управления усилителем

Входы:

терминал управления функцией Telephone ATT входной терминал антенны входное гнездо AUX (мини-стереогнездо)

Регуляторы тембра:

низкие: ±10 дБ при 60 Гц (XPLOD) средние: ±10 дБ при 1 кГц (XPLOD) высокие: ±10 дБ при 10 кГц (XPLOD)

Требования к источнику питания:

автомобильный аккумулятор 12 В постоянного тока (с отрицательным заземлением)

Раз меры: прибл. 178 × 50 × 179 мм (ш/в /г) Монтажные размеры:

прибл. 182 × 53 × 162 мм (ш/в/г)

Масса: прибл. 1,2 кг Входящие в комплект поставки

принадлежности:

детали для установки и подключений (1 комплект)

Дополнительные принадлежности/

оборудование:

пульт дистанционного управления: RM-X114 поворотный дистанционный переключатель: RM-X4S

У торгового представителя может не оказаться наличии некоторых принадлежностей, перечисленных выше. Обратитесь к своему торговому представителю для получения подробной информации.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Поиск и устранение неисправностей

Приводимый ниже проверочный перечень поможет устранить большинство проблем, которые могут возникнуть при эксплуатации устройства. Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства.

Общая информация

На устройство не подается питание.

• Проверьте подключение. Если все соединения выполнены правильно, проверьте предохранитель.

• Если устройство выключено и дисплей погас, то устройством невозможно будет управлять с помощью пульта дистанционного управления.

t Включите устройство.

Антенна не выдвигается.

В антенне отсутствует реле.

Нет звука.

• Уровень громкости слишком низкий.

• Включена функция ATT или Telephone ATT

(при подключении интерфейсного кабеля автомобильного телефона к проводу ATT).

• Регулятор фейдера “FAD” не установлен для системы с 2 громкоговорителями.

Не слышен звуковой сигнал.

• Функция звукового сигнала отключена (стр. 11).

• Подключен дополнительный усилитель мощности, а встроенный не используется.

Удалены данные из памяти.

• Отсоединился провод питания или извлечена батарейка.

• Плохо подсоединен провод питания.

Из памяти удалены сохраненные радиостанции и установка времени. Перегорел предохранитель. Слышен шум при переключении положения ключа зажигания.

Провода неправильно подсоединены к разъему электропитания вспомогательного оборудования автомобиля.

Во время воспроизведения или приема начинается демонстрация.

Если при включенном демонстрационном режиме “DEMO-ON” в течение 5 минут не выполняются никакие операции, начинается демонстрация. t Установите значение “DEMO-OFF”

(стр. 12).

продолжение на следующей странице

Пропала/не отображается индикация в окошке дисплея.

• Для диммера установлено значение “DIMON” (стр. 12).

• Дисплей отключится, если нажать и удерживать нажатой кнопку (OFF).

tНажмите и удерживайте нажатой кнопку

(OFF) на устройстве, пока дисплей не включится.

• Разъемы загрязнены (стр. 17).

Функция автоматического выключения не работает.

Устройство включено. Функция автоматического выключения активизируется после выключения устройства. t Выключите устройство.

Воспроизведение компакт-дисков

Не удается вставить диск.

• Уже вставлен другой компакт-диск.

• Компакт-диск вставлен с усилием, не той

стороной или неправильно.

Компакт-диск не воспроизводится.

• Диск загрязнен или поврежден.

• Данные диски CD-R/CD-RW не

предназначены для воспроизведения звука (стр. 15).

Невозможно воспроизвести файлы MP3/ WMA.

Диск не совместим с форматом и версией MP3/ WMA (стр. 16).

Для воспроизведения файлов MP3/WMA требуется больше времени, чем для других файлов.

Может потребоваться больше времени до начала воспроизведения следующих дисков: – диск, записанный с использованием сложной

разветвленной структуры папок. – диск, записанный в формате Multi Session. – диск, на который можно добавлять данные.

Не осуществляется прокрутка индикации на дисплее.

• Прокрутка может не выполняться для дисков,

содержащих слишком большое количество символов.

• Для “

A.SCRL ” установлено значение “OFF”.

tУстановите значение “

(стр. 12).

tНажмите и удерживайте нажатой кнопку

(DSPL) (SCRL).

Звук прерывается.

• Неправильная установка.

tУстанавливайте устройство под углом, не

превышающим 45°, в не подверженном вибрации месте.

• Диск загрязнен или поврежден.

Диск не извлекается.

Нажмите кнопку Z (извлечение) (стр. 6).

A.SCRL-ON”

Прием радиостанций

Не удается принять радиостанции. Звук сопровождается помехами.

• Соедините провод питания антенны с электрическим приводом (синий) или провод питания устройства (красный) с проводом питания усилителя антенны автомобиля (если на заднем/боковом стекле имеется встроенная антенна диапазона FM/MW/LW).

• Проверьте подсоединение автомобильной антенны.

• Не выдвигается автомобильная антенна.

t Проверьте подсоединение провода

питания антенны с электрическим приводом.

• Проверьте частоту

Не удается выполнить предварительную настройку

• Сохраните в памяти правильную частоту

• Передаваемый радиосигнал слишком слаб.

Не удается выполнить автоматическую настройку

• Неправильная установка режима местного поиска.

t Настройка прерывается слишком часто:

Установите параметр “LOCAL-ON” (стр. 12).

t При настройке пропускается станция:

Установите значение “LOCAL-OFF” (стр. 12).

• Передаваемый радиосигнал слишком слаб.

t Выполните настройку вручную.

При приеме FM-радиостанций мигает индикация “ST”

• Выполните точную настройку частоты.

• Передаваемый радиосигнал слишком слаб.

t Установите значение “MONO-ON”

(стр. 12).

Стереопрограммы в диапазоне FM принимаются как монофонические.

Устройство находится в режиме монофонического приема радиостанций. t Установите значение “MONO-OFF”

(стр. 12).

RDS

Услуги RDS не передаются.

•Выбран диапазон FM3 (CDX-GT237EE).

t Выберите диапазон FM1 или FM2.

•Услуги RDS недоступны в данном регионе.

После нескольких секунд прослушивания включается функция SEEK.

Станция не передает данные TP или передает слишком слабый сигнал. t Отключите TA (стр. 9).

Отсутствуют сообщения о текущей ситуации на дорогах.

• Включите функцию TA (стр. 9).

• Станция не транслирует сообщений о

текущей ситуации на дорогах, хотя и относится к типу TP.

t Настройтесь на другую станцию.

При включении функции PTY отображается индикация “- - - - - - - -”

• Текущая станция не передает данные RDS.

• Данные RDS не принимаются.

• Станция не указывает тип программы.

Индикация/сообщения об ошибках

ERROR

• Компакт-диск загрязнен или вставлен нижней стороной вверх.

t Очистите или правильно вставьте

компакт-диск.

• Вставлен пустой диск.

• Диск не воспроизводится по какой-либо

причине.

t Вставьте другой компакт-диск.

FAILURE

Громкоговорители/усилители подключены неправильно. tДля проверки подключения см. руководство

по установке/подключению для данной модели.

L. SEEK +/–

Во время автоматической настройки включен режим местного поиска.

NO AF

Для выбранной в данный момент станции не используется альтернативная частота. tНажмите кнопку (SEEK) –/+ , пока мигает

название программной услуги. Устройство начинает поиск другой частоты с теми же данными PI (программная идентификация) (появляется индикация “PI SEEK”).

NO MUSIC

На диске отсутствуют музыкальные файлы. tВставьте музыкальный компакт-диск в это

устройство.

NO NAME

В композиции не записано название диска/имя исполнителя/название альбома/название композиции.

NO TP

Устройство продолжит поиск станций, передающих программу TP.

OFFSET

Это может означать неисправность устройства. tПроверьте подключение. Если сообщение

об ошибке не исчезает с дисплея, обратитесь к ближайшему торговому представителю

Sony

PUSH EJT

Не удается извлечь диск. t Нажмите кнопку Z (извлечение) (стр. 6).

READ

Устройство считывает все данные о композициях и альбомах на диске. t Дождитесь завершения процесса

считывания. Воспроизведение начнется автоматически. Для этого может потребоваться более одной минуты в зависимости от структуры диска.

“ ” или “ ”

Во время перемещения вперед или назад достигнуто начало или конец диска, и продолжение перемещения невозможно.

“”

Устройство не может отобразить символ.

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему торговому представителю Sony. Если устройство сдается в ремонт в случае какой-либо неполадки, возникшей при воспроизведении компакт-диска, необходимо иметь при себе компакт-диск, при воспроизведении которого обнаружилась неисправность.

Застереження для випадків, коли запалювання вашого автомобіля не має положення ACC

Обов’язково активуйте функцію автоматичного вимкнення (стор. 12). Пристрій вимикатиме живлення повністю й автоматично у встановлений час вимикання пристрою, що запобігає розрядженню акумулятора. Якщо функція автоматичного вимкнення не активована, щоразу під час вимикання запалювання натискайте та утримуйте (OFF), доки дисплей не погасне.

Зміcт

Вітаємо!. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Початок роботи

Настройка годинника. . . . . . . . . . . . . . . . . . 4

Від’єднання передньої панелі . . . . . . . . . . . 4

Приєднання передньої панелі . . . . . . . . 5

Розміщення елементів керування та основні операції

Основний апарат. . . . . . . . . . . . . . . . . . . . 6

Компакт-диск

Індикація на дисплеї. . . . . . . . . . . . . . . . . 8

Повторне відтворення та відтворення

у випадковій послідовності. . . . . . . . . . . 8

Радіоприймач

Збереження у пам’яті та прийом

радіостанцій . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Автоматичне збереження — BTM . . . . 8

Збереження у пам’яті вручну. . . . . . . . . 8

Прийом радіостанцій, збережених у

пам’яті . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Автоматична настройка . . . . . . . . . . . . . 9

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Огляд . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Настроювання AF та TA . . . . . . . . . . . . 9

Вибір PTY. . . . . . . . . . . . . . . . . . . . . . . . . 10

Настройка CT . . . . . . . . . . . . . . . . . . . . . 10

Інші функції

Зміна настройок звуку. . . . . . . . . . . . . . . . 11

Налаштування характеристик звуку

— BAL/FAD/SUB . . . . . . . . . . . . . . . . . 11

Настройка кривої еквалайзера

— EQ3. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Налаштування параметрів — SET . . . . . 11

Використання додаткового

обладнання . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Додаткове аудіообладнання. . . . . . . . . 12

Пульт дистанційного керування

RM-X114 . . . . . . . . . . . . . . . . . . . . . . . . . 13

Поворотний дистанційний перемикач

RM-X4S . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Додаткова інформація

Застережні заходи . . . . . . . . . . . . . . . . . . . 15

Примітки щодо дисків. . . . . . . . . . . . . . 15

Послідовність відтворення файлів

MP3/WMA . . . . . . . . . . . . . . . . . . . . . . . . 16

Про файли МP3 . . . . . . . . . . . . . . . . . . . 16

Про файли WMA . . . . . . . . . . . . . . . . . . 16

Технічне обслуговування . . . . . . . . . . . . . 17

Виймання пристрою. . . . . . . . . . . . . . . . . . 18

Технічні характеристики. . . . . . . . . . . . . . 18

Пошук та видалення несправностей. . . . 19

Індикація або повідомлення про

помилки . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Вітаємо!

Початок роботи

Дякуємо за придбання програвача компакт-дисків Sony автомобілем ви зможете користуватися функціями, описаними нижче.

• Відтворення компакт-дисків

Можна відтворювати диски CD-DA (також такі, що містять CD TEXT) та диски CD-R/CD-RW (файли MP3/WMA (стор. 16)).

Типи дисків Позначка на диску

CD-DA

MP3

WMA

• Радіоприйом

– Можна зберегти у пам’яті щонайбільше

6 станцій для кожного діапазону (FM1, FM2, FM3, MW та LW).

– BTM (Пам’ять оптимальної настройки):

апарат вибирає радіостанції з потужним сигналом і зберігає їх.

• Послуги RDS

– Радіостанцію FM можна

використовувати з послугою системи радіоданих (RDS).

• Регулювання звуку

– EQ3 stage2: можна вибрати будь-яку з

7 запрограмованих кривих еквалайзера.

• Підключення додаткового обладнання

Вхідне гніздо AUX на передній панелі апарата дозволяє підключати портативні аудіопристрої.

. Під час поїздки

Настройка годинника

Годинник пристрою відображає час у 24-годинному цифровому форматі.

1 Натисніть і утримуйте кнопку

вибору

Відобразиться дисплей параметрів.

2 Натисніть кнопку кілька разів, доки

не відобразиться індикація «CLOCK-ADJ».

3 Натисніть (SEEK) +.

Почне блимати індикація години.

4 Поверніть регулятор, щоб

встановити годину і хвилину

Щоб перемістити цифрову індикацію, натисніть (SEEK) –/+.

5 Встановивши хвилину, натисніть

кнопку вибору

Настройку буде завершено і годинник почне працювати.

Щоб відобразити годинник, натисніть (DSPL). Натисніть (DSPL) знову, щоб повернутися до попередньої індикації дисплея.

Порада

Час можна встановити автоматично за допомогою функції RDS (стор. 10).

Від’єднання передньої панелі

Передню панель цього апарата можна від’єднати, щоб запобігти крадіжці.

Попереджувальний сигнал

Якщо перемикач живлення перевести в положення OFF, не від’єднавши передню панель, протягом кількох секунд буде чути попереджувальний сигнал. Сигнал буде лунати лише за умови використання вбудованого підсилювача.

1 Натисніть (OFF).

Апарат вимкнеться.

2 Натисніть , а потім потягніть до

себе.

Примітки

• Намагайтеся запобігти падінню передньої

панелі, а також сильному тиску на передню панель та віконце дисплея.

• Бережіть передню панель від впливу високої

температури або вологи. Не залишайте її у припаркованому автомобілі або на передній чи задній панелях автомобіля.

Приєднання передньої панелі

Приєднайте частину A передньої панелі до частини B пристрою, як показано на малюнку, а потім притисніть ліву сторону, доки вона не стане на місце з клацанням.

Примітка

Не кладіть нічого на внутрішню поверхню передньої панелі.

Розміщення елементів керування та основні операції

Основний апарат

OFF

EEK

DSPL

SCRL

SEEK

;

SOURCE

EQ3

4 65 9783

SET UP

PUSH SELECT

AF/TA

У цьому розділі вказано розміщення елементів керування та описано основні операції. Для отримання докладнішої інформації див. відповідні сторінки.

A Кнопка OFF

Вимкнення живлення; зупинка джерела.

B Кнопки SEEK +/–

Компакт-диск: Пропуск композицій (натисніть); безперервний пропуск композицій (натисніть, а потім натисніть знову протягом 1 секунди і утримуйте); переміщення вперед/назад на 1 композицію (натисніть і утримуйте). Радіоприймач: Автоматичне настроювання радіостанцій (натисніть); пошук радіостанції вручну (натисніть і утримуйте).

C Кнопка SOURCE

Увімкнення живлення; зміна джерела (Радіоприймач/компакт-диск/AUX).

ALBM PTY STTRACK SHUFLOUD

DISC REGTPTAAF

ALBUM

1 2 3 4 5 6

PAUSEREPPTY SHUF

D Кнопка EQ3 (еквалайзер) стор. 11

Призначена для вибору типу еквалайзера (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM або OFF).

E Регулятор/кнопка вибору стор. 11

Регулювання гучності (поверніть); вибір елементів настройки (натисніть і утримуйте).

F Гніздо диска

Вставте диск (підписаною стороною догори), розпочнеться відтворення.

G Віконце дисплея H Вхідне гніздо AUX стор. 12

Для підключення портативного аудіопристрою.

I Кнопка Z (виймання)

Виймання диска.

AUX

J Кнопка DSPL (дисплей)/SCRL

(прокручування) стор. 8

Зміна відображуваних на дисплеї елементів (натисніть); прокручування відображуваних на дисплеї елементів (натисніть і утримуйте).

K Кнопка (розблокування

передньої панелі) стор. 5

L Кнопка MODE стор. 8

Вибір радіодіапазону (FM/MW/LW).

M Кнопка AF (Альтернативні

частоти)/TA (Повідомлення про стан дорожнього руху)/ PTY (Тип програми) стор. 10

Вибір функції AF і TA (натисніть); вибір функції PTY (натисніть та утримуйте) у системі RDS.

N Цифрові кнопки

Компакт-диск:

(1)/(2): ALBUM –/+ (під час відтворення MP3/WMA)

Пропуск альбомів (натисніть); безперервний пропуск альбомів (натисніть і утримуйте).

(3): REP стор. 8 (4): SHUF стор. 8 (6): PAU SE

Припинення відтворення. Для

скасування натисніть повторно. Радіо: Прийом збережених у пам’яті радіостанції (натисніть); збереження радіостанцій у пам’яті (натисніть і утримуйте).

O Приймач сигналів від пульта

дистанційного керування

Компакт-диск

Радіоприймач

Індикація на дисплеї

Назва композиції*1, назва диска/ім’я виконавця* альбому* номер композиції/час відтворення, що минув з початку відтворення, годинник

*1 Відображається інформація CD TEXT, MP3/

WMA.

*2 Номер альбому відображається лише тоді,

коли змінюється альбом.

Щоб змінити відображувані елементи, натисніть (DSPL).

Порада

Відображувані елементи можуть відрізнятися залежно від моделі, типу диска, формату запису та настройок. Докладнішу інформацію щодо форматів MP3/WMA див. на стор. 16.

, назва альбому*1,

, номер

Повторне відтворення та відтворення у випадковій послідовності

1 Під час відтворення натискайте

кнопку (3) (REP) або (4) (SHUF), доки не відобразиться потрібна настройка.

Виберіть Щоб відтворити

TRACK композицію з

ALBUM* альбом з

SHUF ALBUM* альбом у довільній

SHUF DISC диск у довільній

* Під час відтворення MP3/WMA.

Щоб повернутися до режиму звичайного відтворення, виберіть « OFF» або «SHUF OFF».

багаторазовим повтором.

послідовності.

Збереження у пам’яті та прийом радіостанцій

Попередження

Щоб запобігти виникненню аварійної ситуації у випадку настройки радіостанцій під час перебування за кермом, використовуйте функцію пам’яті оптимальної настройки (BTM).

Автоматичне збереження — BTM

1 Натискайте кнопку (SOURCE), доки

не з’явиться індикація «

Щоб змінити діапазон, натисніть кнопку (MODE) відповідну кількість разів. Можна вибрати такі діапазони: FM1, FM2, FM3*, MW або LW.

2 Натисніть і утримуйте кнопку

вибору

Відобразиться дисплей параметрів.

3 Натискайте кнопку вибору, доки не

відобразиться індикація «BTM».

4 Натисніть (SEEK) +.

Пристрій збереже радіостанції на цифрових кнопках у послідовності, що відповідає послідовності частот. Під час збереження настройки лунає звуковий сигнал.

* Діапазон настройки FM3: від 65 до 74 МГц

(з кроком 30 кГц). (Лише для CDX-GT237EE)

Збереження у пам’яті вручну

1 Під час прийому радіостанції, яку

потрібно зберегти, натисніть цифрову кнопку (від (1) до (6)) і утримуйте її, доки не з’явиться індикація «MEMORY».

Примітка

Спроба зберегти іншу станцію для тієї самої цифрової кнопки призведе до заміщення попередньої станції.

Порада

Якщо зберігається станція RDS, збережеться також настройка AF/TA (стор. 9).

Прийом радіостанцій, збережених у пам’яті

1 Виберіть діапазон, а потім натисніть

цифрову кнопку (від (1) до (6)).

TUNER».

Автоматична настройка

1 Виберіть частоту, а потім натисніть

(SEEK) +/–, щоб знайти потрібну станцію.

Сканування зупиняється, коли апарат знаходить радіостанцію. Повторюйте цю процедуру, доки не приймете сигнал бажаної станції.

Порада

Якщо відома частота станції, яку необхідно прослухати, натисніть і утримуйте кнопку (SEEK) +/–, щоб знайти приблизну частоту, а потім натискайте (SEEK) +/– для точної настройки на потрібну частоту (ручна настройка).

RDS

Огляд

FM-станції з послугою системи радіоданих (RDS) транслюють разом зі звичайним сигналом радіопередачі нечутну цифрову інформацію.

Примітка (CDX-GT237EE)

RDS можна отримувати лише для FM1 або FM2.

Індикація на дисплеї

A Частота*1 (назва програмної послуги),

програмована позиція, годинник, дані RDS

B TA/T P*

*1 Під час прийому радіостанції, що передає

сигнали RDS, у лівій частині індикації частоти відображається символ «*».

*2 Під час передачі інформації про дорожній рух

блимає індикація « радіостанції світиться індикація «

Щоб змінити відображувані елементи A, натисніть (DSPL).

Послуги RDS

Цей апарат автоматично надає послуги RDS, як зазначено нижче:

AF (Альтернативні частоти)

Вибирає та перенастроює станцію з найсильнішим сигналом у мережі. Використовуючи цю функцію, можна безперервно слухати одну й ту саму програму протягом поїздки на довгу відстань, не піклуючись про ручну настройку цієї станції.

TA». У випадку прийому такої

TP».

TA (Повідомлення про стан дорожнього руху)/TP (Програма про стан дорожнього руху)

Транслює інформацію або програми про поточний стан дорожнього руху

. Будьяка інформація або програма, що приймається, перерве поточно вибране джерело.

PTY (Типи програм)

Відображає тип програми, що наразі приймається. Також шукає вибраний вами тип програми.

CT (Час годинника)

Дані СТ, що передаються через RDS, налаштовують годинник.

Примітки

• Можуть бути доступні не всі функції RDS — це залежить від країни або регіону

• RDS не працюватиме, якщо сигнал надто слабкий або якщо станція, яку ви настроюєте, не передає дані RDS.

Настроювання AF та TA

1 Натискайте (AF/TA), доки не

відобразиться потрібна настройка.

Виберіть Щоб

AF-ON увімкнути AF і вимкнути

TA -O N увімкнути TA і вимкнути

AF, TA-ON увімкнути одночасно AF і

AF, TA-OFF вимкнути одночасно AF і

Збереження у пам’яті станцій RDS із використанням настройок AF та TA

Можна запрограмувати станції RDS разом із настройками AF/TA. Якщо використовується функція ВТМ, з тими самими настройками AF/TA зберігаються тільки станції RDS. Якщо програмування станцій здійснюється вручну, можна запрограмувати як станції RDS, так і інші станції, з настройкою AF/TA для кожної з них.

1 Установіть AF/TA, а потім збережіть

станцію за допомогою ВТМ або вручну

продовження на наступній сторінці t

TA.

AF.

TA.

Прийом екстрених оголошень

Якщо увімкнено AF та ТА, екстрені оголошення автоматично перериватимуть поточно вибране джерело.

Порада

Якщо настроїти рівень гучності під час оголошення про ситуацію на дорогах, цей рівень буде збережено у пам’яті для наступних оголошень про ситуацію на дорогах і він не буде залежати від звичайного рівня гучності.

Прийом однієї регіональної програми — REG

Якщо увімкнена функція AF: заводські настройки цього пристрою обмежують радіоприйом певним регіоном, тому апарат не переключиться на іншу регіональну станцію із потужнішим сигналом.

Якщо ви покидаєте зону прийому цієї регіональної передачі, встановіть «REGOFF» у параметрах під час прийому FMрадіостанції (стор. 12).

Примітка

Ця функція не працює у Великобританії та деяких інших країнах.

Функція місцевого радіомовлення (тільки у Великобританії)

Ця функція дозволяє вибирати інші місцеві станції у певній місцевості, навіть якщо вони не збережені на цифрових кнопках.

1 Під час прийому в діапазоні FM

натисніть цифрову кнопку (від (1) до (6)), для якої збережено місцеву станцію.

2 Не пізніше, ніж через 5 секунд знову

натисніть цифрову кнопку місцевої станції. Повторюйте цю процедуру, доки не знайдете потрібну місцеву станцію.

2 Натискайте (AF/TA) (PTY), доки не

відобразиться потрібний тип програми.

3 Натисніть (SEEK) –/+.

Апарат почне пошук станції, яка транслює вибраний тип програми.

Тип програм

NEWS (Новини), AFFAIRS (Поточні

події), INFO (Інформація), SPORT (Спорт), EDUCATE (Освіта), DRAMA (Театр), CULTURE (Культура), SCIENCE (Наука), VARIED (Різне), POP M (Популярна музика), ROCK M (Рокмузика), EASY M (Легка музика), LIGHT M (Легка класична), CLASSICS (Класична), OTHER M (Музика інших жанрів), WEATHER (Погода), FINANCE (Фінанси), CHILDREN (Програми для дітей), SOCIAL A (Громадське життя), RELIGION (Релігія), PHONE IN (Дзвінки в прямому ефірі), TRAVEL (Подорож), LEISURE (Дозвілля), JAZZ (Джазова музика), COUNTRY (Музика «Кантрі»), NATION M (Етнічна музика), OLDIES (Старі шлягери), FOLK M (Народна музика), DOCUMENT (Документальні програми)

Примітка

Ця функція недоступна в країнах або регіонах, де не транслюються дані PTY

Настройка CT

1 У меню параметрів установіть

«CT-ON» (стор. 11).

Примітки

• Функція СТ може не працювати навіть у випадку, коли відбувається прийом станції RDS.

• Справжній час та час, виставлений функцією СТ, можуть бути різними.

Вибір PTY

1 Натисніть і утримуйте кнопку

(AF/TA) (PTY) під час прийому в діапазоні FM.

Якщо станція передає дані PTY, відобразиться назва типу поточної програми.

Інші функції Зміна настройок звуку

Налаштування характеристик звуку — BAL/FAD/SUB

Можна налаштувати баланс, мікшер та гучність низькочастотного динаміка.

1 Натискайте кнопку вибору, доки не

відобразиться індикація «BAL», «FAD» або «SUB».

Елементи змінюються у такій послідовності:

LOW*

t MID*1 t HI*1 t

BAL (лівий-правий) t FAD (передній-задній) t SUB (гучність низькочастотного

динаміка)*

*1 Коли активовано EQ3 (стор. 11). *2 Коли аудіовихід встановлено на значення

«SUB» (стор. 12). «ATT» відображається у випадку найнижчої настройки, і є 21 крок настройки цього параметра.

*3 Коли активовано джерело AUX (стор. 12).

2 Поверніть регулятор, щоб настроїти

вибраний елемент.

Через 5 секунд настройку буде завершено і дисплей повернеться до звичайного режиму відтворення/ прийому

Настройка кривої еквалайзера — EQ3

Опція «CUSTOM» у меню EQ3 дозволяє визначити власні настройки еквалайзера.

1 Виберіть джерело, а потім натисніть

(EQ3) кілька разів, щоб вибрати «CUSTOM».

2 Натискайте кнопку вибору, доки не

відобразиться індикація «LOW», «MID» або «HI».

3 Поверніть регулятор, щоб настроїти

вибраний елемент.

Рівень гучності регулюється кроками у 1 дБ, починаючи з –10 дБ і закінчуючи +10 дБ.

t AUX*

Щоб відновити криву еквалайзера, встановлену на заводі, натисніть кнопку вибору і потримайте її до завершення настроювання. Через 5 секунд настройку буде завершено і дисплей повернеться до звичайного режиму відтворення/ прийому

Порада

Можна налаштовувати також еквалайзери інших типів.

Налаштування параметрів — SET

1 Натисніть і утримуйте кнопку

вибору

Відобразиться дисплей параметрів.

2 Натискайте кнопку вибору, доки не

відобразиться потрібний елемент.

3 Виберіть за допомогою регулятора

потрібну настройку (наприклад «ON» або «OFF»).

4 Натисніть і утримуйте кнопку

вибору

Настроювання буде завершено і дисплей повернеться до звичайного режиму відтворення/прийому

Примітка

Відображувані елементи можуть відрізнятися залежно від джерела та настройки.

Можна встановити такі параметри (докладніше див. на вказаній сторінці): «

z» позначає стандартні настройки.

CLOCK-ADJ (Налаштування годинника) (стор. 4)

CT (Час годинника)

Можна встановити «CT-ON» або «CTOFF» (

BEEP

Можна встановити «BEEP-ON» (z) або «BEEP-OFF».

AUX-A*1 (Аудіо AUX)

Для параметра відображення джерела AUX можна вказати значення «AUX-AON» (

продовження на наступній сторінці t

z) (стор. 9, 10).

z) або «AUX-A-OFF» (стор. 12).

Повторіть кроки 2 і 3, щоб настроїти криву еквалайзера.

A.OFF (Автоматичне вимкнення)

Автоматичне вимкнення через потрібний проміжок часу у випадку вимкнення пристрою. –«A.OFF-NO» (

z), «A.OFF-30S

(Секунди)», «A.OFF-30M (Хвилини)» або «A.OFF-60M (Хвилини)».

SUB/REAR*

Переключення аудіовиходу . – «SUB-OUT» (

z): вихід на

низькочастотний динамік.

– «REAR-OUT»: вихід на підсилювач

потужності.

DEMO

(Демонстрація) Можна встановити «DEMO-ON» (z) або «DEMO-OFF».

DIM (Регулятор підсвічування)

Зміна яскравості дисплея. – «DIM-ON»: щоб знизити яскравість

дисплея.

– «DIM-OFF» (

z): щоб вимкнути

регулятор підсвічування.

M.DSPL (Рухомий дисплей)

Вибір режиму рухомого дисплея. – «M.DSPL-ON» (

z): щоб відобразити

рухомі зразки.

– «M.DSPL-OFF»: для вимикання

рухомого дисплея.

A.SCRL (Автоматичне прокручування)

Використовується для автоматичного прокручування відображуваного елемента у випадку зміни диска/альбому/ композиції. – «A.SCRL-ON» (

z): прокручувати.

– «A.SCRL-OFF»: не прокручувати.

LOCAL (Режим місцевого пошуку)

– «LOCAL-ON»: тільки для настройки

радіостанцій із потужнішим сигналом.

–«LOCAL-OFF» (

z): настроює звичайний

прийом.

MONO*2 (Монофонічний режим)

Вибір монофонічного режиму дозволяє покращити прийом FM-радіостанцій. – «MONO-ON»: прослуховування

стереопередач у монофонічному режимі.

– «MONO-OFF» (

z): для прослуховування

стереопередач у режимі стерео.

REG*2 (Регіональна)

Використовується для встановлення значення «REG-ON» (

z) або «REG-OFF»

(стор. 10).

LPF*3 (Фільтр низьких частот)

Вибір граничної частоти низькочастотного динаміка: «LPF OFF» (

z), «LPF 80Hz», «LPF 100Hz», «LPF

120Hz», «LPF 140Hz» або «LPF 160Hz».

LPF NORM/REV*3 (Фільтр низьких частот)

Для вибору фази, коли LPF увімкнуто: «NORM» (

z) або «REV».

HPF (Фільтр високих частот)

Вибір граничної частоти переднього/ заднього динаміка: «HPF OFF» (

z), «HPF

80Hz», «HPF 100Hz», «HPF 120Hz», «HPF 140Hz» або «HPF 160Hz».

LOUD (Гучність)

Дозволяє чітко чути звук, коли рівень гучності низький. – «LOUD-ON»: увімкнення підсилення

низьких та високих частот.

– «LOUD-OFF» (

z): вимкнення підсилення

низьких та високих частот.

BTM (стор. 8)

*1 Коли пристрій вимкнено. *2 Коли приймається сигнал у діапазоні FM. *3 Коли аудіовихід встановлено на значення

«SUB».

Використання додаткового обладнання

Додаткове аудіообладнання

Підключивши додатковий переносний аудіопристрій до вхідного гнізда AUX (міні-стереороз’єм) на апараті, а потім просто вибравши джерело, можна прослуховувати звук через динаміки автомобіля. Якщо рівень гучності програвача та портативного аудіопристрою відрізняється, його можна відрегулювати. Виконайте описані нижче дії.

Підключення портативного аудіопристрою

1 Вимкніть портативний аудіопристрій. 2 Зменште гучність сигналу на апараті. 3 Приєднайте до апарата.

Пульт дистанційного керування RM-X114

Відповідні кнопки на пульті дистанційного керування виконують такі ж функції, що і кнопки на пристрої.

AUX

З’єднувальний кабель* (у комплекті не надається)

* Обов’язково використовуйте штекер прямого

типу

Налаштування рівня гучності

Перед відтворенням налаштуйте гучність кожного підключеного аудіопристрою.

1 Зменште гучність сигналу на апараті. 2 Натискайте (SOURCE), доки не

відобразиться індикація «AUX». Відобразиться індикація «FRONT IN».

3 Розпочніть відтворення на

портативному аудіопристрої за середнього рівня гучності.

4 Встановіть на апараті звичайний рівень

гучності.

5 Натискайте кнопку вибору до появи

індикації «AUX», а потім відрегулюйте рівень вхідного сигналу (від –8 дБ до +18 дБ) за допомогою регулятора.

DSPL MODE

PRESET

DISC

SOURCE

–

SEEK

SOUND

DISC

PRESET –

VOL

–

LIST

SEEK

ATTOFF

MODE

LIST

m/M

(DISC

PRESET +/ –)

ENTER

ATT

DSPL

SOURCE

</,

(SEEK –/+ )

SOUND

OFF

VOL (+/ –)

Описані нижче кнопки на пульті дистанційного керування відрізняються за своїм виглядом та функціями від кнопок на апараті.

• Кнопка DSPL (дисплей)

Зміна відображуваних на дисплеї елементів.

• Кнопки </, (SEEK –/+)

Для керування компакт-диском/ радіоприймачем, відповідають кнопкам (SEEK) –/+ на апараті.

• Кнопка SOUND

Відповідає кнопці вибору на пристрої.

• Кнопка LIST

Дозволяє вибрати PTY під час режиму RDS.

• Кнопки M/m (DISC*/PRESET +/–)

Для керування компакт-диском, відповідають кнопкам (1)/(2) (ALBUM –/+) на апараті.

• Кнопка ATT (приглушення)

Приглушення звуку

. Для скасування

натисніть повторно.

* Недоступно для цього апарата.

Примітка

Якщо апарат вимкнено й екран згасає, апаратом не можна керувати з пульта дистанційного керування, доки на основному апараті не натиснуто (SOURCE) або не вставлено диск, щоб спочатку активувати апарат.

Поворотний дистанційний перемикач RM-X4S

Прикріплення етикетки

Прикріпіть індикаторну етикетку відповідно до того, як закріплено поворотний дистанційний перемикач.

Розташування елементів керування

Відповідні кнопки на поворотному дистанційному перемикачі виконують такі ж функції, що і кнопки на пристрої.

SEL

PRESET/

DISC

SOURCE

VOL

Наведені нижче елементи керування на поворотному дистанційному перемикачі виконують інші операції, ніж елементи на основному апараті.

• Елемент керування PRESET/DISC*

Відповідає кнопці (1)/(2) (ALBUM –/+) на апараті (натисніть і поверніть).

• Елемент керування VOL (гучність)

Відповідає регулятору на пристрої (поверніть).

• Елемент керування SEEK/AMS

Відповідає кнопці (SEEK) +/– на апараті (поверніть або поверніть і утримуйте).

• Кнопка ATT (приглушення)

Приглушення звуку натисніть повторно.

• Кнопка DSPL (дисплей)

Зміна відображуваних на дисплеї елементів.

* Недоступно для цього апарата.

ATT

DSPL

SEEK/AMS

. Для скасування

MODE

OFF

Зміна напрямку обертання

Поточний напрямок обертання елементів керування встановлений виробником, як показано нижче.

Збільшення

Зменшення

Якщо потрібно закріпити поворотний дистанційний перемикач з правого боку рульової колонки, можна змінити поточний напрямок.

1 Тримаючи натиснутим елемент

керування VOL, натисніть і утримуйте (SEL).

Додаткова інформація Застережні заходи

• Якщо ваш автомобіль перебував під прямими сонячними променями, перед початком роботи дайте апарату охолонути.

• Антена з електричним приводом висувається автоматично під час роботи апарата.

Конденсація вологи

У дощовий день або в умовах дуже вологої місцевості всередині лінз та дисплея апарата може конденсуватись волога. Якщо таке станеться, апарат не працюватиме належним чином. У такому разі вийміть диск та почекайте близько години, доки волога не випарується.

Забезпечення високої якості звуку

Будьте обережні, щоб не розлити сік або інші безалкогольні напої на апарат або диски.

Примітки щодо дисків

• Щоб диски залишалися чистими, не торкайтеся їх поверхні. Тримайте диск за краї.

• Якщо диски не використовуються, тримайте їх у футлярах або обоймах для дисків.

• Не залишайте диски в умовах спеки або високої температури. Не залишайте диски у припаркованому автомобілі або на передній чи задній панелях автомобіля.

• Не прикріпляйте етикетки та не користуйтеся диском, до якого прилипло чорнило або бруд. Такі диски можуть зупинятися під час використання, що може призвести до несправностей або знищити диск.

• Не використовуйте диски із прикріпленими етикетками або наклейками. Внаслідок використання таких дисків можуть виникнути перелічені нижче несправності: – Неможливість виймання диска (внаслідок

відривання етикетки або наклейки та блокування ними механізму виймання дисків).

– Неможливість коректного зчитування

звукових даних (наприклад, пропуск або відсутність відтворення) внаслідок стискання наклейки або етикетки під дією температури, що призводить до деформації диска.

• На цьому апараті не можна відтворювати диски нестандартної форми (наприклад у формі серця, квадрата, зірки). Намагання відтворити їх може пошкодити апарат. Не використовуйте такі диски.

• Не можна відтворювати диски діаметром 8 см.

• Перед використанням почистіть диски наявною у продажу тканиною для очистки. Витирайте кожний диск від центра до країв. Не використовуйте розчинників, зокрема бензолу, розріджувачів, наявних у продажу очисних засобів та антистатичного аерозолю, призначеного для аналогових дисків.

Примітки стосовно дисків CD-R/ CD-RW

• Деякі диски CD-R/CD-RW (залежно від обладнання, що використовується для їх запису, або стану диска) можуть не відтворюватися на цьому апараті.

• Неможливо відтворити незавершений диск CD-R/CD-RW.

• Апарат сумісний з форматом ISO 9660 рівень 1/рівень 2, розширеним форматом Joliet/Romeo, а також з форматом Multi Session.

• Максимальна кількість: – папок (альбомів): 150 (включно з

кореневим каталогом та пустими папками).

– файлів (композицій) та папок, що

містяться на диску: 300 (якщо імена файлів або папок містять багато символів, ця кількість може бути меншою, ніж 300).

– відображуваних символів для імені файла

або папки: 32 (Joliet) або 64 (Romeo).

• Якщо диск записано у форматі Multi Session, розпізнається і відтворюється лише формат першої композиції першого сеансу (усі інші формати пропускаються). Формати мають такий пріоритет: CD-DA та MP3/WMA. – Якщо перша композиція має формат

CD-DA, будуть відтворюватися лише композиції першого сеансу, що мають формат CD-DA.

продовження на наступній сторінці

– Якщо перша композиція має формат,

відмінний від CD-DA, будуть відтворюватися композиції сеансу, що мають формат MP3/WMA. Якщо диск не містить даних у жодному з цих форматів, відобразиться індикація «NO MUSIC».

Музичні диски, кодовані з використанням технології захисту авторських прав

Цей виріб призначено для відтворення дисків, що відповідають стандарту компактдиску (CD). Віднедавна звукозаписувальні компанії продають різноманітні музичні диски, кодовані з використанням технології захисту авторських прав. Будь ласка, зауважте, що деякі з цих дисків не відповідають стандарту CD та можуть не відтворюватися цим пристроєм.

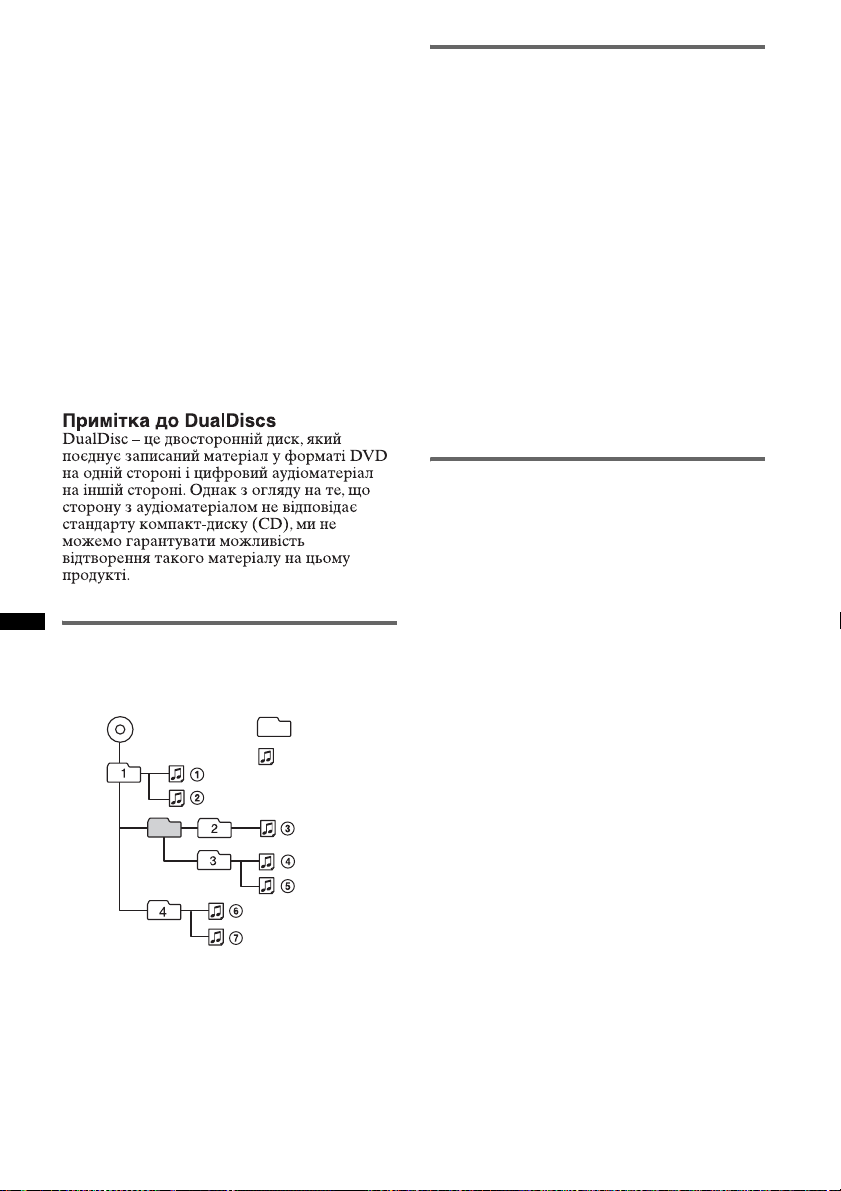

Послідовність відтворення файлів MP3/WMA

MP3/WMA

Папка (альбом)

Файл MP3/ WMA (композиція)

Про файли МP3

• MP3, що означає MPEG-1 Audio Layer-3, є стандартом формату стискання музичних файлів. Він дозволяє стиснути дані аудіо компакт-дисків приблизно до 1/10 від їхнього вихідного розміру

• Тег ID3 версій 1.0, 1.1, 2.2, 2.3 та 2.4 застосовується лише для MP3. Тег ID3 містить 15/30 символів (1.0 та 1.1) або 63/126 символів (2.2, 2.3 та 2.4).

• Даючи назву файлу MP3, обов’язково додавайте до його назви розширення «.mp3».

• Під час відтворення або прокручування назад або вперед файла MP3 із VBR (змінною швидкістю передачі бітів) може неточно відображатися час, що минув від початку відтворення.

Примітка

Під час відтворення MP3 з високою швидкістю передачі бітів (наприклад, 320 Кбіт/с) звук може перериватися.

Про файли WMA

• WMA, що означає Windows Media Audio, є стандартом формату стискання музичних файлів. Він дозволяє стискати звукові дані аудіо компакт-дисків приблизно до 1/22* від їхнього вихідного розміру

• Тег WMA містить 63 символи.

• Даючи назву файлу WMA, обов’язково

додайте до його назви розширення «.wma».

• Під час відтворення або прокручування назад або вперед файла WMA зі VBR (змінною швидкістю передачі бітів) може неточно відображатися час, що минув від початку відтворення.

* тільки для 64 Кбіт/с

Примітка

Відтворення наведених нижче файлів WMA не підтримується. – з компресією без втрати даних – захищених авторськими правами

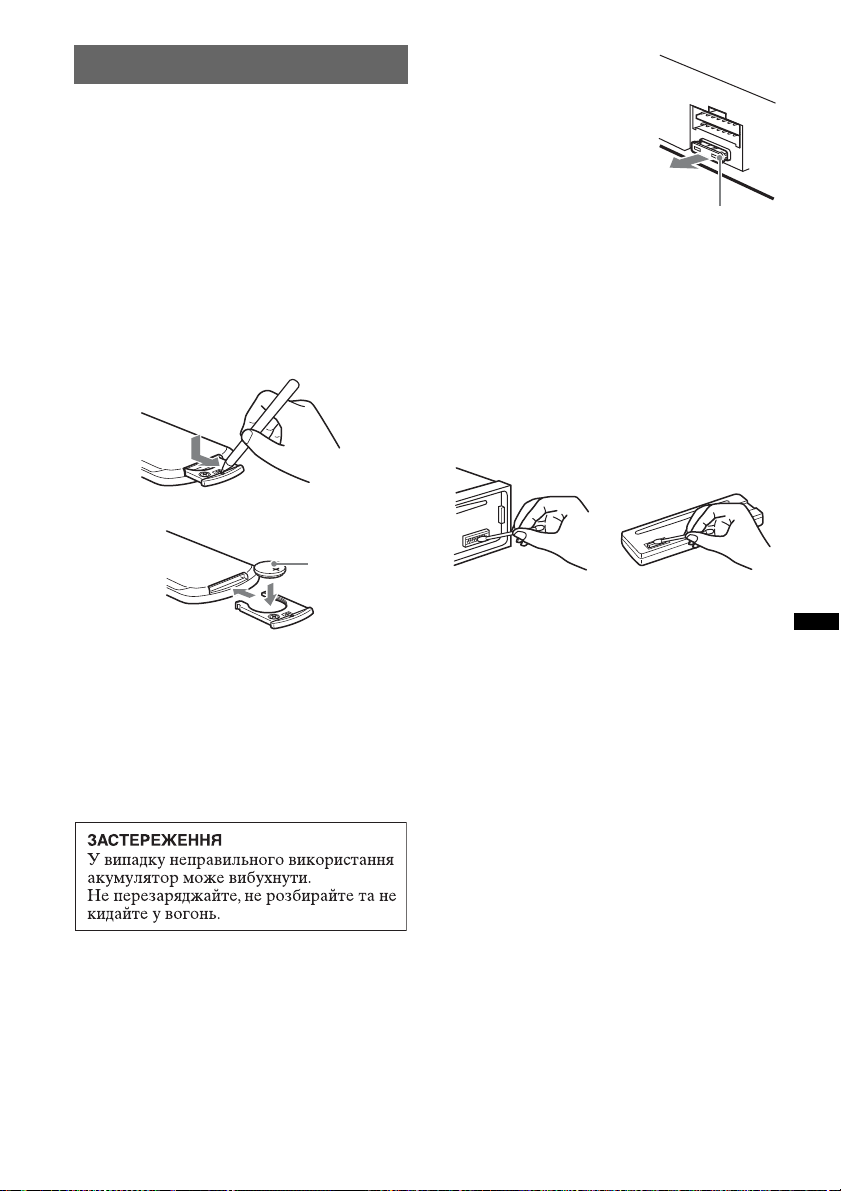

Технічне обслуговування

Заміна літієвого акумулятора пульта дистанційного керування

За звичайних умов акумулятор працюватиме приблизно 1 рік. (Термін служби може бути коротшим — це залежить від умов використання.) Коли акумулятор розряджається, відстань дії пульта дистанційного керування скорочується. Замініть акумулятор новим літієвим акумулятором CR2025. Використання будь-якого іншого акумулятора може призвести до займання або вибуху

RM-X114

стороною з позначкою + догори

Примітки щодо літієвого акумулятора

• Тримайте літієвий акумулятор у місцях, недоступних для дітей. Якщо хтось проковтнув акумулятор, негайно зверніться до лікаря.

• Для забезпечення належного контакту витріть акумулятор сухою тканиною.

• Встановлюючи акумулятор, обов’язково слідкуйте за правильністю полярності.

• Не тримайте акумулятор металевим пінцетом, щоб не сталося короткого замикання.

Заміна запобіжника

Замінюючи запобіжник, переконайтеся, що новий запобіжник розрахований на таку саму силу струму, як і оригінальний. Якщо запобіжник перегорає, перевірте підключення живлення та замініть запобіжник. Якщо запобіжник перегорає знову після заміни, причиною цього може бути внутрішня неполадка. У такому разі зверніться до найближчого дилера Sony

Запобіжник (10 A)

Чищення контактів

Апарат може працювати неналежним чином у випадку забруднення контактів, що з’єднують пристрій і передню панель. Щоб запобігти цьому, від’єднайте передню панель (стор. 4) і почистіть контакти ватним тампоном. Не докладайте надмірних зусиль. В іншому разі можна пошкодити контакти.

Основний апарат

Примітки

• З міркувань безпеки вимикайте запалювання та виймайте ключ з перемикача запалювання перед чищенням контактів.

• Ніколи не торкайтеся контактів безпосередньо пальцями або будь-яким металевим предметом.

Зворотна сторона передньої панелі

Виймання пристрою

Технічні характеристики

1 Зніміть захисну манжету

1 Від’єднайте передню панель

(стор. 4).

2 Затисніть обидва краї захисної

манжети, а потім потягніть її.

2 Вийміть апарат.

1 Вставте обидва демонтажні ключі

одночасно до клацання.

Гачок має бути повернений всередину

Програвач компакт-дисків

Відношення «сигнал-шум»: 120 дБ Діапазон відтворюваних частот: 10 – 20000 Гц Низькочастотна та високочастотна детонація:

Поза вимірюваними межами

Тюнер

Діапазон настройки:

CDX-GT237EE

FM1/FM2: 87,5 – 108,0 МГц (з кроком 50 кГц) FM3: 65 – 74 МГц (з кроком 30 кГц)

CDX-GT232/GT230

Діапазон настройки: 87,5 – 108,0 МГц

Гніздо антени:

Гніздо зовнішньої антени

Проміжна частота: 150 кГц Використовувана чутливість: 10 дБф Вибірковість: 75 дБ при частоті 400 кГц Відношення «сигнал-шум»: 70 дБ (моно) Розділення: 40 дБ при частоті 1 кГц Діапазон відтворюваних частот: 20 – 1500 0 Гц

MW/LW

Діапазон настройки:

MW: 531 – 1602 кГц LW: 153 – 279 кГц

Гніздо антени:

Гніздо зовнішньої антени

Проміжна частота: 25 кГц Чутливість: MW: 26 мкВ, LW: 45 мкВ

Підсилювач потужності

Вихід: Виходи динаміків (ізольовані гнізда)

Повний опір динаміків: 4 – 8 Ом Максимальна потужність на виході:

45 Вт × 4 (при 4 Ом)

2 Потягніть за демонтажні ключі, щоб

вийняти апарат.

3 Витягніть апарат із монтажної

панелі.

Загальна інформація

Виходи:

Термінал аудіовиходів (можливість переключення між низькочастотними та задніми) Термінал релейного керування антеною з електричним приводом Термінал керування підсилювачем

Входи:

Термінал керування функцією Telephone ATT Вхідне гніздо антени Вхідне гніздо AUX (міні-стереороз’єм)

Регулятори тембру:

Низькі: ±10 дБ при частоті 60 Гц (XPLOD) Середні: ±10 дБ при частоті 1 кГц (XPLOD) Високі: ±10 дБ при частоті 10 кГц (XPLOD)

Вимоги до джерела живлення: Автомобільний

акумулятор постійного струму напругою 12 В (із заземленням негативного контакту)

Роз міри : прибл. 178 × 50 × 179 м м (ш/в /г) Монтажні розміри:

прибл. 182 × 53 × 162 мм (ш/в/г)

Маса: прибл. 1,2 кг Приладдя, що надається у комплекті:

Деталі для встановлення та підключень (1 комплект)

Додаткове приладдя та обладнання:

Пульт дистанційного керування: RM-X114 Поворотний дистанційний перемикач: RM-X4S

Ваш дилер може не мати в асортименті всього переліченого вище приладдя. Детальніше запитуйте у свого дилера.

Конструкція та технічні характеристики можуть бути змінені без попередження.

Пошук та видалення несправностей

Наведений нижче контрольний список допоможе вам вирішити проблеми, які можуть виникнути в апараті. Перед тим, як переглянути наведений нижче контрольний список, перевірте підключення та робочі процедури.

Загальна інформація

Апарат не підключений до джерела живлення.

• Перевірте підключення. Якщо все гаразд, перевірте запобіжник.

• Якщо апарат вимкнено, а дисплей згас, операції з пульта дистанційного керування будуть неможливими.

t Увімкніть апарат.

Антена не висувається.

Відсутній блок релейного керування антеною.

Звук відсутній.

• Рівень гучності надто низький.

• Активовано функцію ATT або Telephone ATT

(якщо кабель інтерфейсу або автомобільний телефон підключені до гнізда ATT).

• Елемент керування мікшером «FAD» не встановлено у положення для системи з 2 динаміками.

Відсутній звуковий сигнал.

• Функцію звукового сигналу вимкнено (стор. 11).

• Підключено додатковий підсилювач потужності, а вбудований підсилювач не використовується.

Вміст пам’яті стерто.

• Шнур живлення або акумулятор від’єдналися.

• Шнур живлення підключений неправильно.

Збережені у пам’яті радіостанції та показник правильного часу стерті. Перегорів запобіжник. У пристрої виникає шум під час зміни положення замка запалювання.

Шнури неправильно підключені до додаткового гнізда живлення автомобіля.

Під час відтворення або прийому запускається демонстративний режим.

Якщо не виконувати ніяких дій протягом 5 хвилин, коли увімкнено «DEMO-ON», запуститься демонстраційний режим. t Встановіть «DEMO-OFF» (стор. 12).

продовження на наступній сторінці

Індикація у віконці дисплея зникла або не відображається.

• Регулятор підсвічування встановлений у положення «DIM-ON» (стор. 12).

• Дисплей вимикається, якщо натиснути і потримати кнопку (OFF).

tНатисніть кнопку (OFF) на апараті та

утримуйте її, доки дисплей не увімкнеться.

• Контакти забруднені (стор. 17).

Функція автоматичного вимкнення не працює.

Апарат увімкнений. Функція автоматичного вимкнення активується після вимкнення апарата. t Вимкніть апарат.

Відтворення компакт-дисків

Диск не завантажується.

• У пристрій вже завантажено інший диск.

• Диск силоміць завантажений нижньою

стороною догори або у неправильний спосіб.

Диск не відтворюється.

• Диск пошкоджений або забруднений.

• Диски CD-R/CD-RW не призначені для

відтворення звуку (стор. 15).

Неможливо відтворити файли MP3/WMA.

Диск несумісний з форматом і версією MP3/ WMA (стор. 16).

Файли MP3/WMA потребують більше часу для початку відтворення, ніж інші.

Наведені нижче диски потребують більше часу для початку відтворення. – диск, записаний зі складною структурою

дерева файлів. – диск, записаний у режимі Multi Session. – диск, на який можна додавати файли даних.

Не прокручується індикація на дисплеї.

• Якщо на дисках занадто багато символів, вони

можуть не прокручуватися.

• «A.SCRL» встановлено на значення «OFF».

tВстановіть «A.SCRL-ON» (стор. 12).

tНатисніть і потримайте (DSPL) (SCRL).

Звук переривається.

• Неправильний монтаж.

tВстановіть апарат на міцній частині

автомобіля під кутом, меншим за 45°.

• Диск пошкоджений або забруднений.

Диск не виймається.

Натисніть Z (виймання) (стор. 6).

Радіоприйом

Не приймаються сигнали радіостанцій. Звук супроводжується шумами.

• Підключіть дріт керування антеною з електричним приводом (синій) або додатковий дріт живлення (червоний) до дроту живлення підсилювача антени автомобіля (тільки якщо автомобіль обладнаний вбудованою у заднє або бокове скло антеною для хвиль FM/MW/LW).

• Перевірте підключення автомобільної антени.

• Автомобільна антена не висувається.

t Перевірте з’єднання проводу керування

антеною з електричним приводом.

• Перевірте частоту

Не вдається знайти запрограмовані станції.

• Зберігайте у пам’яті правильну частоту

• Трансльований сигнал надто слабкий.

Не вдається виконати автоматичне налаштування станції.

• Настройки режиму місцевого пошуку неправильні.

t Процес настроювання станції зупиняється

надто часто: Встановіть «LOCAL-ON» (стор. 12).

t Процес настроювання не зупиняється,

коли станція знайдена: Встановіть «LOCAL-OFF» (стор. 12).

• Трансльований сигнал надто слабкий.

t Виконайте ручне налаштування частоти.

Під час прийому радіостанції FM загорається індикація «ST».

• Виконайте точне налаштування частоти.

• Трансльований сигнал надто слабкий.

t Встановіть «MONO-ON» (стор. 12).

Стереофонічна трансляція передачі у діапазоні FM сприймається як монофонічна.

Апарат перебуває в режимі прийому монофонічного сигналу t Встановіть «MONO-OFF» (стор. 12).

RDS

Послуги RDS отримувати неможливо.

•Вибрано FM3 (CDX-GT237EE).

t Виберіть FM1 або FM2.

•Послуги RDS недоступні у поточному регіоні.

Після кількох секунд прослуховування запускається функція SEEK.

Станція не є ТР-станцією або транслює слабкий сигнал. t Вимкніть TA (стор. 9).

Немає повідомлень про поточну ситуацію на дорогах.

• Активуйте TA (стор. 9).

• Станція не транслює повідомлення про

поточну ситуацію на дорогах, незважаючи на те, що є ТР-станцією.

t Налаштуйте іншу станцію.

PTY відображає «- - - - - - - -».

• Поточна станція не є RDS-станцією.

• Не отримано даних RDS.

• Станція не вказує тип передачі.

Індикація або повідомлення про помилки

ERROR

• Диск забруднений або вставлений нижньою стороною догори.

t Почистіть диск або вставте його

правильно.

• Вставлено порожній диск.

• Диск не може відтворюватися через проблему.

t Вставте інший диск.

FAILURE

Підключення динаміків або підсилювачів неправильне. tЩоб перевірити підключення, див. посібник

зі встановлення та підключень для цієї моделі.

L. SEEK +/–

Під час автоматичного налаштування станції увімкнений режим місцевого пошуку

NO AF

Для цієї станції немає альтернативної частоти. tНатисніть (SEEK) –/+, коли блимає назва

програмної послуги. Апарат починає шукати іншу частоту з такими самими даними РІ (Ідентифікація програми) (з’являється «PI SEEK»).

NO MUSIC

Диск не містить музичних файлів. tВставте музичний компакт-диск у пристрій.

NO NAME

У композиції не записано назву диска/альбому/ виконавця/композиції.

NO TP

Апарат продовжуватиме пошук наявних ТРстанцій.

OFFSET

Можливо, сталася внутрішня помилка. tПеревірте підключення. Якщо індикація

помилки не зникає з дисплея, проконсультуйтеся з найближчим дилером

Sony

PUSH EJT

Диск неможливо вийняти. tНатисніть Z (виймання) (стор. 6).

READ

Апарат зчитує всю інформацію про композиції та альбоми на диску t Дочекайтеся завершення зчитування –

відтворення розпочнеться автоматично. Залежно від структури диска цей процес може тривати більше хвилини.

«» або «»

Під час прокручування диска назад або вперед досягнуто початку або кінця диска, і подальше прокручування неможливе.

«»

Апарат не може відобразити цей символ.

Якщо наведені поради не допомагають вирішити проблему, проконсультуйтеся з найближчим дилером Sony

. Якщо апарат здається в ремонт через проблему з відтворенням компакт-диска, захопіть із собою диск, під час відтворення якого виникла проблема.

http://www.sony.net/

Sony Corporation Printed in China

Sony CDX-GT237EE User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
