Overlock-Nähmaschine

Bedienungsanleitung

Machine à coudre Overlock

Mode d'emploi

Tagliacuci

Istruzioni per l'uso

Overlockmachine

Gebruiksaanwijzing

SON 90 A1

uztr

e w

7 8 9

Inhaltsverzeichnis Seite

Bestimmungsgemäßer Gebrauch 3 Sicherheitshinweise 3 Lieferumfang 4 Technische Daten 4 Gerätebeschreibung 5 Obermesser in Ruhestellung bringen 5 Nadelinformationen 5 Obergreifereinsatz 5 Frontklappe öffnen 6 Vorbereitungen 6

Fußpedal anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Steuern der Nähgeschwindigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Sicherheitsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Anbringen des Abfallbehälters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Nadel(n) entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Nadel(n) einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Handrad bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Einstellung des Fadenbaums . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Einfädeln 8

Allgemeine Hinweise zum Einfädeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Oberen Greiferfaden einfädeln (rot) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Unteren Greiferfaden einfädeln (gelb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Faden für rechte Nadel einfädeln (grün) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Faden für linke Nadel einfädeln (blau) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Probelauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Fadenwechsel (zusammenbinden) 15 Einstellen der Stichlänge 15 Einstellen der Nahtbreite 15

... durch Benutzen der rechten oder linken Nadel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

... durch Drehen des Nahtbreiteneinstellknopfes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Einstellen des Nahtbreiteneinstellknopfs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Nähfußdruck einstellen 16 Differentialtransport 17

Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Geraffte Overlocknaht - Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Gedehnte Overlocknaht - Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Freiarmnähen 18

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

- 1 -

Overlocknähte 19

Rollsäume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Abketteln und Probenähen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Empfohlene Spannungseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

2-Faden-Überwendlings-Kettelstich (Overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

2-Faden-Überwendlings-Stich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

3-Faden-Kettelstich (Overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

3-Faden-Flatlocknaht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

3-Faden-Überwendlings-Kettelstich (Overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

3-Faden-Sicherheitsstich, stark dehnbar, imitiert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

4-Faden-Sicherheitsstich, stark dehnbar, imitiert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Rollsäume 28

3-Faden-Rollsaum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

3-Faden-Obergreifer-Überwendlings-Rollsaum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

2-Faden-Rollsaum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

2-Faden-Untergreifer-Überwendlings-Rollsaum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Flatlock-Ziernähte 30

Flatlocknaht als Montagenaht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Flatlocknaht als Ziernaht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Overlock-Blindsäume 31 Haarbiesen 31 Ecken nähen 32

Außenecken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Innenecken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Tipps und Tricks 33

Stecknadeln einstecken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Leerkette sichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Nahtverstärkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Borten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Wartung und Reinigung 34

Reinigen und Schmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Unteres Messer wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Aufbewahren 35 Entsorgen 35 Garantie und Service 35 Importeur 35 Fehlerbehebung 36

- 2 -

OVERLOCK-NÄHMASCHINE

Bestimmungsgemäßer Gebrauch

Die Overlock-Nähmaschine ist vorgesehen ... – zur Verwendung als ortsveränderliches Gerät, – zum Einfassen von Stoffrändern (Ketteln) von haushaltsüblichen Textilien

und ...

– nur zur Verwendung im privaten Hausgebrauch.

Sicherheitshinweise

Bei einer Nähmaschine kann man sich wie mit jedem anderen Elektrogerät verletzen und in Lebensgefahr geraten. Um dies zu vermeiden und um sicher zu arbeiten:

• Ziehen Sie stets den Netzstecker, wenn Sie die Maschine verlassen. Damit verhindern Sie Unfallgefahr durch versehentliches Einschalten.

• Ziehen Sie erst den Netzstecker, bevor Sie Wartungsarbeiten an der Maschine vornehmen. Damit verhindern Sie Lebensgefahr durch elektrischen Schlag. Die LED-Leuchte ist nicht wechselbar.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Fassen Sie beim Herausziehen den Stecker und nicht das Kabel an.

• Verwenden Sie die Nähmaschine immer nur in trockenen Räumen.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Betreiben Sie die Maschine niemals mit blockierten Belüftungsöffnungen. Halten Sie die Belüftungsöffnungen der Maschine sowie das Fußpedal frei von Fusseln, Staub und Stoffabfällen.

• Wenn die Anschlussleitung, die mit dem Fußpedal verbunden ist, beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Die Nähmaschine ist nicht vorgesehen ... – zur ortsfesten Aufstellung, – zur Verarbeitung von anderen Materialien (z. B. Leder, Zelt-, Segel- und

ähnlich schwere Stoffe),

– für eine Verwendung in gewerblichen oder industriellen Bereichen.

Warnung vor Verletzungen und Sachschäden:

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Sorgen Sie für gute Beleuchtung beim Arbeiten!

• Tragen Sie keine weite Kleidung oder Schmuck, weil diese von beweglichen Teilen erfasst werden können. Tragen Sie deshalb bei langen Haaren auch ein Haarnetz.

• Vermeiden Sie eine unnormale Körperhaltung. Sorgen Sie für sicheren Halt und jederzeitiges Gleichgewicht.

• Wenn Unfälle auf mangelnde Sorgfalt im Umgang mit dem Gerät zurück zu führen sind oder die Sicherheitshinweise in der Anleitung nicht beachtet wurden, haftet der Hersteller nicht für solche Schäden.

• Verdecken Sie niemals die Belüftungsöffnungen! Überhitzungsgefahr!

• Halten Sie das Nähmaschinenöl von Kindern fern.

• Bei Verschlucken oder Augenkontakt mit dem Nähmaschinenöl sofort einen Arzt aufsuchen.

- 3 -

Lieferumfang

Overlock-Nähmaschine Öl Abfallbehälter Zubehörbox Bedienungsanleitung

Ersatzmesser (unten)

2 Nadeln Nr. 11 4 Nadeln Nr. 14 (2 in der Maschine vorinstalliert)

4 Spulenkappen

Obergreifereinsatz

Schlitzschraubendreher klein

Schlitzschraubendreher groß

Abdeckhaube

Das Zubehör finden Sie in der Zubehörbox an der Seite der Maschine (Abb.1).

Technische Daten

Anzahl der Fäden 2, 3 oder 4 Anzahl der Nadeln 2 oder 1 Nähgeschwindigkeit ca. 1200 U/min Stichbreite rechts: 3,0 mm - 4,5 mm links: 5,2 mm - 6,7 mm Stichlänge 1 – 4 mm Nadeln HA x 1 Nr. 11-14 oder

130/705 Nr. 75-90 Leistungsaufnahme: 90 W Nennspannung: 220 - 240 V ~, 50Hz Schutzklasse: II

Pinzette

Pinsel mit integriertem Auftrenner

Abb.1

Der Schalldruckpegel unter normalen Betriebsbedingungen beträgt 78dB(A).

Fußpedal

Benutzen Sie mit dieser Nähmaschine nur das mitgelieferte Fußpedal:

- ELECTRONIC FDM Speed Controller

- Typ KD-2902

- 4 -

Gerätebeschreibung

Auf der vorderen Ausklappseite:

1 Fadenbaum 2 Spulennadel 3 Garnrollenzentrierer 4 Nähfußhebel 5 Einstellrad für die Stichlänge 6 Handrad 7 Anschluss Fußpedal/Netzanschluss 8 Netzschalter (On-/Off-Schalter) 9 Differentialtransporthebel 0 Frontklappe q Stützplatte des Nahtbreitenfingers w Freiarm e Stichplatte r Fadenspannungswähler (linke Nadel) t Fadenspannungswähler (rechte Nadel) z Fadenspannungswähler (oberer Greifer) u Fadenspannungswähler (unterer Greifer)

Obermesser in Ruhestellung bringen

Sie müssen für bestimmte Nahtarten, oder um den Nahtbreiteneinstellknopf f leichter zu bedienen, das Obermesser i in Ruhestellung bringen. Drücken Sie hierfür das Obermesser i nach rechts und drehen Sie es ein wenig, so dass es fest sitzt (Abb. 2 und 3).

Auf der hinteren Ausklappseite:

i bewegliches oberes Messer (Obermesser) o Obergreifer p Untergreifer a Nähfuß s feststehendes unteres Messer d Nahtbreitenschalter f Nahtbreiteneinstellknopf

Nadelinformationen

Diese Maschine nutzt handelsübliche Flachschaft-Nähnadeln für Nähmaschinen. Diese verhindern das Einsetzen der Nadeln falsch herum. Sie können diese Nadeln im Fachhandel beziehen.

Sie können Nadeln der Größe 11 und 14 in die Maschine einsetzen.

Die nebenstehende Tabelle gibt Ihnen eine kurze Übersicht über die Unterschiede bei Verwendung einer Nadel (ausführliche Informationen dazu siehe Kapitel „Einstellen der Nahtbreite“).

Obergreifereinsatz

Bei einigen Sticharten benötigen Sie den Obergreifereinsatz. Wann Sie ihn einstecken müssen ist bei den einzelnen Sticharten beschrieben. Stecken Sie den kleinen Draht von hinten in die Öse des Obergreifers o und den Plastik-Bolzen am anderen Ende von vorne in das Loch im Obergreifer o (Abb. 4a). Sie können den Obergreifereinsatz in dem Steckplatz hinter der Frontklappe 0 aufbewahren (Abb. 4b).

Abb.2

Naht-Breite 3,5 mm 5,7 mm

Verwendete Nadel rechte Nadel linke Nadel

Fadenspannungswähler grün blau

Abb.3

- 5 -

Abb.4a

Abb.4b

Frontklappe öffnen

Achtung!

Stellen Sie die Maschine immer am Netzschalter 8 aus, wenn Sie die Frontklappe 0 öffnen. Verletzungsgefahr!

• Schieben Sie die Frontklappe 0 nach rechts (A) und ziehen Sie sie

dann zu sich hin (B) (Abb. 5). Hinter der Frontklappe 0 sehen Sie den Greiferraum.

Hinweis:

Während des Nähens muss die Frontklappe 0 geschlossen sein!

Vorbereitungen

Stellen Sie die Overlock-Maschine auf eine stabile, ebene Oberfläche. Achten Sie auf ausreichende Beleuchtung an Ihrem Arbeitsplatz.

Fußpedal anschließen

• Stecken Sie den Stecker des Fußpedals in den Anschluss für das Fuß-

pedal 7.

• Stecken Sie den Netzstecker in eine Netzsteckdose. Um die Maschine einzuschalten, drücken Sie den Netzschalter 8.

Abb.5

Achtung!

Beim Verlassen der Maschine oder vor Wartungsarbeiten, ziehen Sie immer den Netzstecker aus der Steckdose heraus. Verletzungsgefahr!

Steuern der Nähgeschwindigkeit

Die Nähgeschwindigkeit wird über das Fußpedal gesteuert. Die Nähgeschwindigkeit kann dadurch verändert werden, dass man mehr oder weniger Druck auf das Fußpedal ausübt.

Sicherheitsschalter

Diese Maschine ist mit einem Mikro-Sicherheitsschalter ausgestattet. Sie können die Maschine nicht starten, wenn die Frontklappe 0 offen steht. Schließen Sie die Frontklappe 0, bevor Sie zu nähen beginnen.

Anbringen des Abfallbehälters

Der Abfallbehälter fängt beim Nähen Schnittgut auf, so dass lhr Arbeitsplatz sauber bleibt.

• Schieben Sie zuerst die beiden Arretierungen (A) in die Aufnahme-

löcher (B) (Abb. 6).

• Führen Sie dann die beiden Arretierungen (C) in die Aufnahmelöcher

(D) (Abb. 7).

Abb.6

• Um den Abfallbehälter wieder abzunehmen, ziehen Sie ihn nach vorne

und kippen Sie ihn dabei ein wenig (Abb. 8).

Abb.7

Abb.8

- 6 -

Nadel(n) entfernen

Tipp

Achtung!

Ziehen Sie vor dem Wechseln der Nadeln den Netzstecker. Dies verhindert unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr!

T Das Austauschen der Nadeln ist leichter, wenn Sie den Freiarmdeckel vorher abnehmen (Abb. 9a)!

1. Drehen Sie das Handrad 6 zu sich hin, bis sich die Nadeln in oberster

Stellung befinden (Abb. 9b).

2. Lösen Sie die Nadelschrauben mit dem kleinen Schraubendreher

soweit, dass sich die Nadel löst (Abb. 10).

3. Entfernen Sie die Nadeln.

Nadel(n) einsetzen

Achtung!

Ziehen Sie vor dem Wechseln der Nadeln den Netzstecker. Dies verhindert unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr!

1. Halten Sie die Nadel mit der abgeflachten Seite nach hinten.

2. Schieben Sie die Nadel soweit es geht in den Nadelhalter.

3. Ziehen Sie die Nadelschrauben mit dem kleinen Schraubendreher fest

(Abb. 10).

Abb.9a

Abb.9b

Handrad bedienen

Hinweis:

Drehen Sie das Handrad 6 immer nur zu sich hin (Abb. 9b).

Einstellung des Fadenbaums

• Ziehen Sie den Fadenbaum 1 vor dem Einfädeln ganz heraus

(Abb. 11).

• Drehen Sie den Fadenbaum 1 so, dass die Fadenführungen genau

über den Spulennadeln 2 stehen.

• In korrekter Stellung rasten die beiden Gelenkteile des Fadenbaumes

1 hörbar ein.

• Setzen Sie die Garnrollen auf die Garnrollenzentrierungen.

Wenn Sie keine Industriespulen verwenden, nehmen Sie die Garnrollenzentrierungen ab. Schieben Sie je eine Spulenkappe über die Garnrolle (Abb. 12). So wird diese beim Nähen an ihrem Platz gehalten.

Abb.10

Abb.11

- 7 -

Abb.12

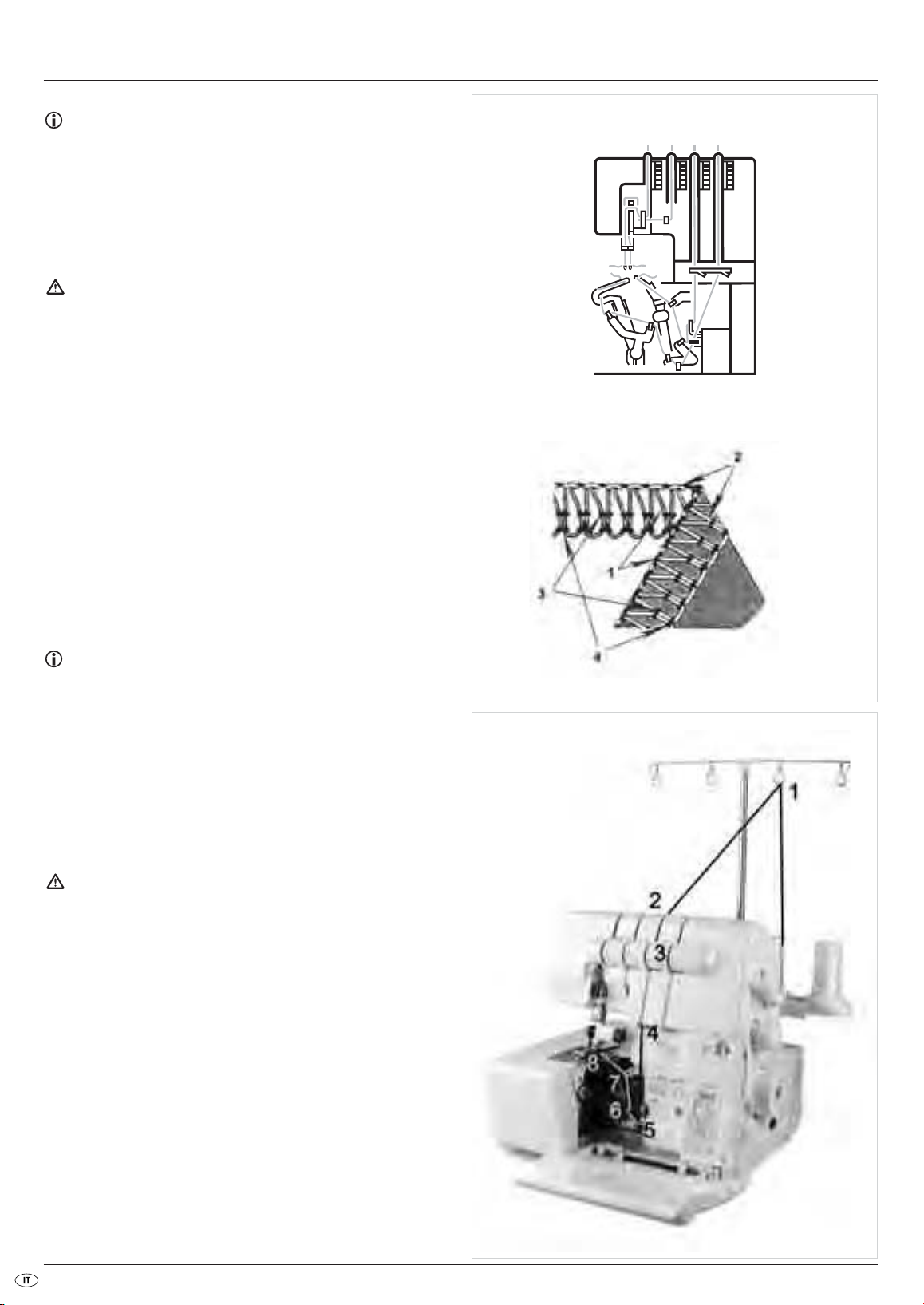

Einfädeln

143 2

Hinweis:

Bei Lieferung sind alle 4 Fäden schon eingefädelt. Sie können sofort mit dem Nähen beginnen. Wenn Sie die Garne wechseln möchten, und alle 4 Fäden sind noch eingefädelt, dann gehen Sie vor, wie im Kapitel „Fadenwechsel (zusammenbinden)“ beschrieben. Wenn Sie die Fäden komplett neu einfädeln müssen, gehen Sie vor, wie in diesem Kapitel „Einfädeln“ beschrieben.

Allgemeine Hinweise zum Einfädeln

Achtung!

Stellen Sie vor dem Einfädeln den Netzschalter 8 immer auf „O“ (aus) und ziehen Sie den Netzstecker. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr!

Richtiges Einfädeln ist wichtig, damit die Stiche nicht unregelmäßig werden und der Faden nicht abreißt. Hinter der Frontklappe 0 befindet sich ein Diagramm mit einer Anleitung zum Einfädeln. Zusätzlich sind die Fadenführungen verschiedenfarbig gekennzeichnet.

In der Zubehörbox befindet sich eine Pinzette, mit der das Einfädeln einfacher geht.

Das Einfädeln geschieht in dieser Reihenfolge (Abb. 13/14):

1. Erster Schritt: Oberer Greiferfaden (rot)

2. Zweiter Schritt: Unterer Greiferfaden (gelb)

3. Dritter Schritt: Faden für die rechte Nadel (grün)

4. Vierter Schritt: Faden für die linke Nadel (blau)

Hinweis:

Wenn alle Fäden eingefädelt sind, und es löst sich der untere Greiferfaden, gehen Sie folgendermaßen vor:

• Fädeln Sie die beiden Fäden der Nadeln aus.

• Fädeln Sie dann den unteren Greiferfaden ein.

• Fädeln Sie erst dann die Fäden der beiden Nadeln wieder ein. Die Nadeln müssen immer als letztes eingefädelt werden!

Zur Vereinfachung sind die einzelnen Schritte auf den Abbildungen nummeriert.

Abb.13

Abb.14

Oberen Greiferfaden einfädeln (rot)

Achtung!

Nehmen Sie immer die nebenstehenden Bilder zur Hilfe.

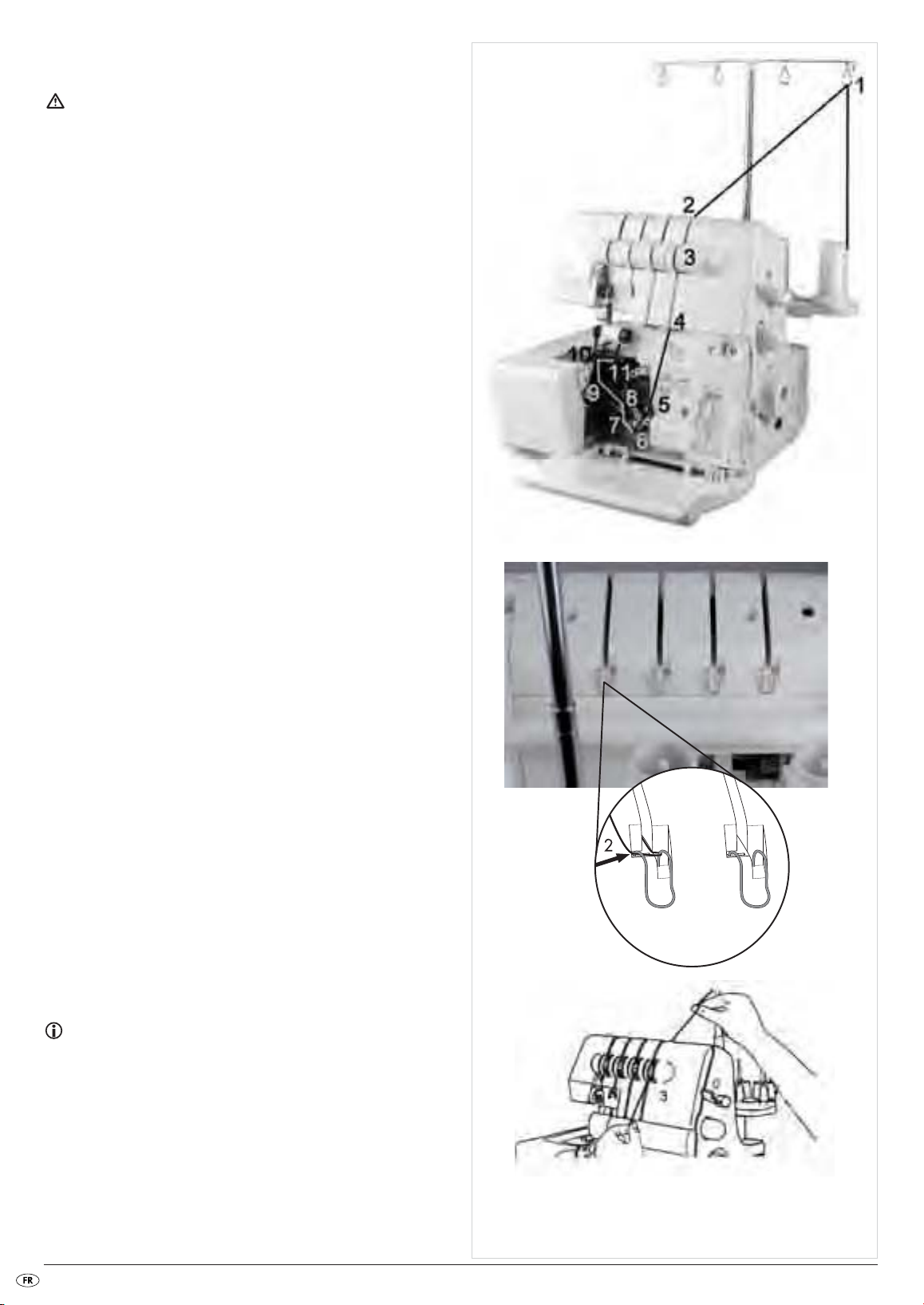

Abbildung 15 zeigt den Fadenverlauf des Oberen Greiferfadens. Die einzelnen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben.

1. Öffnen Sie Frontklappe 0.

2. Führen Sie den Faden von hinten nach vorne durch den Fadenbaum 1 (1).

Abb.15

- 8 -

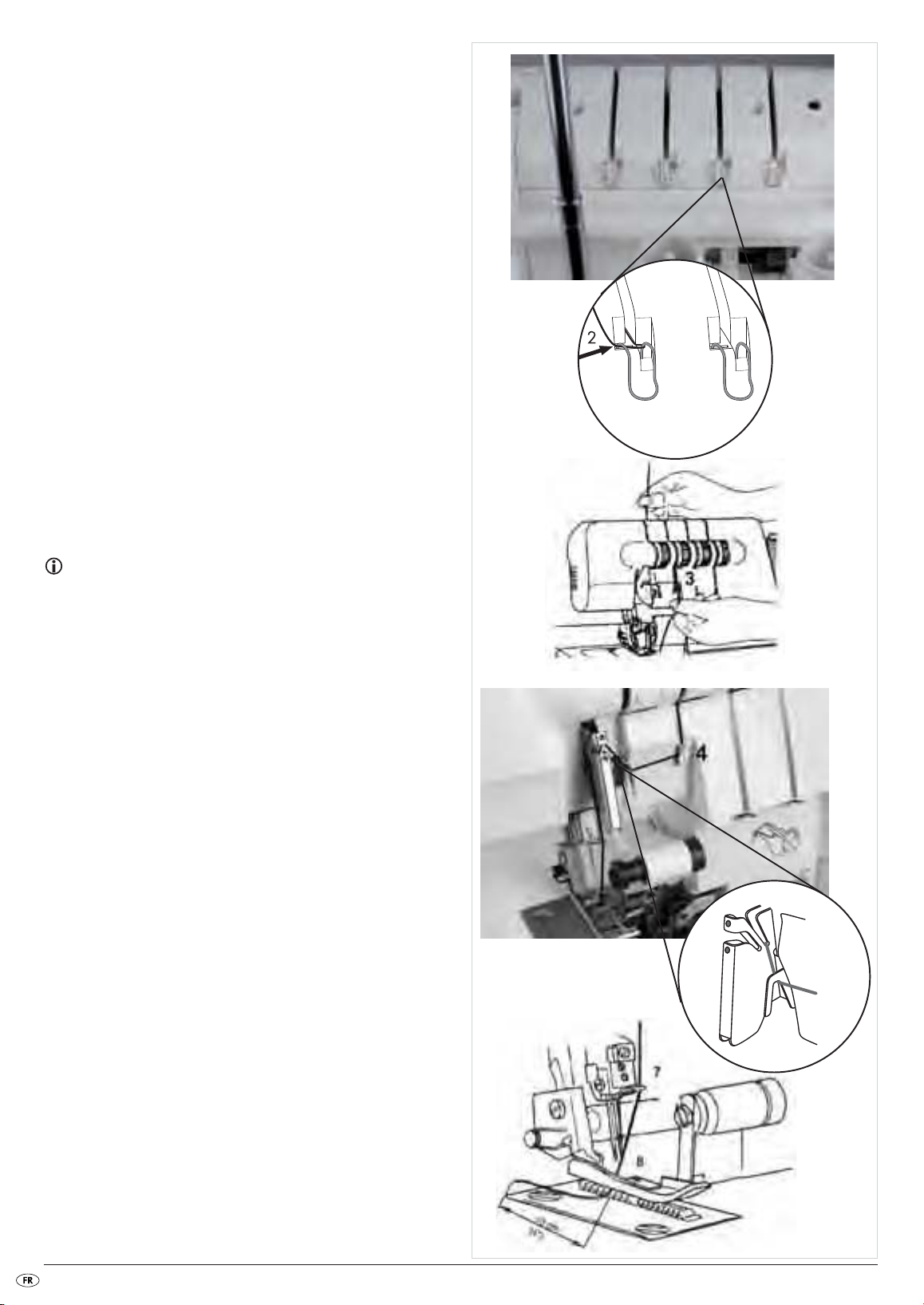

3. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden

nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 16).

Abb.16

4. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den

Scheiben des Fadenspannungswählers z hindurch und ziehen Sie ihn dann nach unten (3) (Abb. 17).

Hinweis:

Der Faden muss korrekt zwischen den beiden Scheiben des Fadenspannungswählers z liegen.

5. Fädeln Sie im Greiferraum gemäß der roten Markierungen den Faden

ein (5 - 7)(Abb. 18).

6. Ziehen Sie den Faden von vorne nach hinten durch den Obergreifer o

(8).

7. Ziehen Sie ca. 10 cm Faden durch den Greifer und legen Sie ihn hinter

die Stichplatte e.

Abb.17

- 9 -

Abb.18

Unteren Greiferfaden einfädeln (gelb)

Achtung!

Abbildung 19 zeigt den Fadenverlauf des Unteren Greiferfadens. Die einzelnen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben.

Abb.19

1. Führen Sie den Faden von hinten nach vorne durch den Fadenbaum 1 (1).

2. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden

nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 20).

3. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den

Scheiben des Fadenspannungswählers u hindurch und ziehen Sie ihn dann nach unten (3) (Abb. 21).

Abb.20

Hinweis:

Der Faden muss korrekt zwischen den beiden Scheiben des Fadenspannungswählers u liegen.

4. Drehen Sie das Handrad 6 zu sich hin, bis der Untergreifer p ganz

rechts steht.

Abb.21

- 10 -

5. Fädeln Sie im Greiferraum gemäß der gelben Markierungen den Faden

ein (4 - 8) (Abb. 22).

6. Halten Sie den Faden ca. 4 cm von der Fadenführung mit der Pinzette

fest (Abb. 23).

7. Führen Sie ihn nun mit der Pinzette von links leicht unter die Fadenfüh-

rung.

8. Ziehen Sie den Faden nach oben in die Fadenführung (9).

Abb.22

9. Führen Sie den Faden nach hinten und über das obere Ende des Unter-

greifers p (10A) (Abb. 23).

10. Ziehen Sie den Faden anschließend vorsichtig nach unten, so dass er

in die Aussparung des Greifers rutscht (10B) (Abb. 23). Nutzen Sie für diesen Schritt auch die Zeichnung, die an der Maschine angebracht ist!

11. Führen Sie den Faden durch die Greiferöse (11). Der Faden sollte in

der Rille des Untergreifers p verlaufen (Abb. 23).

12. Ziehen Sie ca. 10 cm Faden durch den Greifer und legen Sie ihn

über Obergreifer o und Stichplatte e nach hinten.

Faden für rechte Nadel einfädeln (grün)

Achtung!

Abb.23

Abbildung 24 zeigt den Fadenverlauf des rechten Nadelfadens. Die einzelnen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben.

1. Führen Sie den Faden von hinten nach vorne durch den Fadenbaum 1 (1).

Abb.24

- 11 -

2. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden

nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 25).

3. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den

Scheiben des Fadenspannungswählers t hindurch und ziehen Sie ihn dann nach unten (3) (Abb. 26).

Abb.25

Hinweis:

Der Faden muss korrekt zwischen den beiden Scheiben des Fadenspannungswählers t liegen.

4. Fädeln Sie den Faden gemäß der grünen Markierungen ein (4- 7)

(Abb. 27/28).

5. Führen Sie den Faden durch die rechte Nadel (8) (Abb. 28).

6. Legen Sie den Faden nach hinten unter den Nähfuß a.

Abb.26

Abb.27

- 12 -

Abb.28

Faden für linke Nadel einfädeln (blau)

Achtung!

Abbildung 29 zeigt den Fadenverlauf des linken Nadelfadens. Die einzelnen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben.

1. Führen Sie den Faden von hinten nach vorne durch den Fadenbaum 1

(1).

Abb.29

2. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden

nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 30).

3. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den

Scheiben des Fadenspannungswählers r hindurch und ziehen Sie ihn dann nach unten (3) (Abb. 31).

Abb.30

Hinweis:

Der Faden muss korrekt zwischen den beiden Scheiben des Fadenspannungswählers r liegen.

Abb.31

- 13 -

4. Fädeln Sie den Faden gemäß der blauen Markierungen ein (4 - 6)

(Abb. 32/33).

5. Führen Sie den Faden durch die linke Nadel (7) (Abb. 33).

6. Legen Sie den Faden nach hinten unter den Nähfuß a.

Abb.32

Probelauf

Wenn zum ersten Mal Garn eingefädelt wird oder nach einem Fadenriss Garn neu eingefädelt werden muss, gehen Sie wie folgt vor:

Heben Sie den Nähfuß a an. Halten Sie die Fadenenden zwischen den Fingerspitzen der linken Hand, drehen Sie das Handrad 6 langsam zwei-oder dreimal zu sich hin und prüfen Sie den Faden erneut.

Legen Sie den Stoff für einen Probelauf unter den Nähfuß a und beginnen Sie langsam zu nähen. Der Stoff wird automatisch zugeführt.

Nach beendeter Arbeit nähen Sie weiter, bis sich eine etwa 5cm (2") lange Fadenkette am Ende des Stoffes gebildet hat.

Durchschneiden Sie die Fäden mit einer Schere.

Abb.33

- 14 -

Fadenwechsel (zusammenbinden)

Nach der folgenden Vorgehensweise ist der Fadenwechsel ganz einfach:

1. Schneiden Sie das Garn über der Spulennadel 2 ab (Abb. 34) und

setzen Sie die neuen Garnrollen auf die Spulennadeln 2.

2. Knoten Sie die Enden von altem und neuem Faden zusammen

(Abb. 35).

3. Stellen Sie die Fadenspannungswähler r/t/z/u auf „0“

(Abb. 36) und heben Sie den Nähfuß a an.

4. Ziehen Sie am anderen Ende des Garns, bis die Knoten unter dem

Nähfuß a durchkommen.

5. Beim Einfädeln in die Nadeln ziehen Sie die anderen Enden, bis die

Knoten in den Nadelöhren sind und schneiden Sie das Garn links und rechts der Knoten ab. Fädeln Sie dann neu ein.

Abb.34

Abb.35

Abb.36

Einstellen der Stichlänge

Die Stichlänge kann in Schritten von 1,0 bis 4,0 mm eingestellt werden. Fast alle Overlock-Arbeiten werden mit einer Stichlänge von 2,5 – 3,5 mm ausgeführt. Drehen Sie am Einstellrad für die Stichlänge 5 (Abb. 37) um die Stichlänge einzustellen:

• Für die meisten Näharbeiten ist eine Stichlänge von 3 mm zu empfeh-

len.

• Für die Verarbeitung von schweren Stoffen ist eine Stichlänge von 4 mm

zu empfehlen.

• Für die Verarbeitung von leichten Stoffen ist eine Stichlänge von 2 mm

zu empfehlen.

Mit diesen Einstellungen erhalten Sie ordentliche Nähte und der Stoff wird nicht gekräuselt.

Einstellen der Nahtbreite

Die Breite der Nähte kann durch Verändern der Nadelposition und mittels des Nahtbreiteneinstellknopfes f bestimmt werden.

... durch Benutzen der rechten oder linken Nadel

Die Breite der Naht lässt sich durch das Benutzen der linken rechten Nadel bestimmen.

oder

der

Abb.37

• Nur die linke Nadel wird benutzt: 5,7 mm

• Nur die rechte Nadel wird benutzt: 3,5 mm

- 15 -

... durch Drehen des Nahtbreiteneinstellknopfes

Mit dem Nahtbreiteneinstellknopf f kann die Nahtbreite innerhalb der unten angegebenen Bereiche eingestellt werden.

• Nur die linke Nadel wird benutzt: 5,2 - 6,7 mm

• Nur die rechte Nadel wird benutzt: 3,0 - 4,5 mm

Einstellen des Nahtbreiteneinstellknopfs

Achtung!

Stellen Sie vor den Einstellungen am Nahtbreiteneinstellknopf f den Netzschalter 8 immer auf „O“ (aus). Das Verhindert unbeabsichtigtes Starten des Gerätes und somit Verletzungsgefahr!

• Öffnen Sie die Frontklappe 0, dadurch lässt sich die Einstellung leich-

ter vornehmen.

• Drehen Sie den Nahtbreiteneinstellknopf f auf die gewünschte Naht-

breite (Abb. 38). Richten Sie sich dabei nach der Skala auf der Stichplatte e (Abb. 39).

Nähfußdruck einstellen

Bei Auslieferung ist der Nähfußdruck für mittelschwere Materialien eingestellt. Wenn Sie schwerere oder leichtere Materialien verwenden, stellen Sie den Nähfußdruck wie folgt ein:

• Für leichte Stoffe müssen Sie den Druck vermindern.

• Für schwere Stoffe müssen Sie den Druck erhöhen.

Führen Sie den kleinen Schraubendreher in das Loch auf der Oberseite der Maschine (Abb. 40). Hier befindet sich die Druckeinstellschraube (A). Stellen Sie sicher, dass der Schraubendreher in den Schlitz der Druckeinstellschraube (B) greift (Abb. 41).

• Drehen Sie den Schraubendreher in Richtung „+“ wenn Sie den Druck

erhöhen wollen.

• Drehen Sie den Schraubendreher in Richtung „-“ wenn Sie den Druck

verringern wollen.

Abb.38

Abb.39

Abb.40

Hinweis:

Um den werksseitig eingestellten Standard-Nähfußdruck wieder einzustellen, drehen Sie die Druckeinstellschraube soweit wie es geht gegen den Uhrzeigersinn (-). Drehen Sie dann 6 Umdrehungen im Uhrzeigersinn (+). Der Standard-Nähfußdruck ist wieder eingestellt.

Abb.41

- 16 -

Differentialtransport

Funktionsweise

Die Maschine hat zwei Sätze von Vorschubzahnstangen, einen vorne und einen hinten. Diese beiden Sätze bewegen sich unabhängig voneinander. Durch den Differentialtransport können die beiden Zahnstangensätze sich mit verschiedenen Geschwindigkeiten bewegen.

Dadurch wird das Nähgut gedehnt oder gerafft, je nachdem, welche Transportdifferenz zwischen den vorderen und den hinteren Vorschubzahnstangen eingestellt ist.

Mit Hilfe des Differentialtransportes lassen sich interessante Effekte beim Nähen von Overlocknähten an Stretchmaterialien und schräg geschnittenen Textilien erzielen (Abb. 43).

Hinweis:

Wenn der Differentialtransporthebel 9 auf „1.0“ steht, entspricht das einem Differentialtransportverhältnis von 1:1. Beide Vorschubzahnstangen bewegen sich gleich schnell (Abb. 42). Der Differentialtransporthebel 9 lässt sich in einem Bereich von 1:0,7 bis 1:2,0 einstellen.

Abb.42

Abb.43

Geraffte Overlocknaht - Einstellungen

Die geraffte Overlocknaht eignet sich zum Kräuseln von Ärmeln, Rückenoberteilen, Rocksäumen usw. aus elastischen Materialien wie Strickwaren und Jersey. Sie sollte vor dem Zusammennähen der einzelnen Teile angebracht werden.

• Stellen Sie den Differentialtransporthebel 9 auf einen höheren Wert

als 1,0 (Abb. 44). Die genaue Einstellung hängt von dem zu verarbeitenden Stoff, und von der gewünschten Raffung ab. Machen Sie daher immer eine Probenaht, um die Einstellungen zu testen.

Gedehnte Overlocknaht - Einstellungen

Die gedehnte Overlocknaht eignet sich für Welleneffekte an Zierkrägen, Ärmeln und Rocksäumen etc. bei weichem, dehnbarem Gewebe und bei Strickwaren.

• Stellen Sie den Differentialtransporthebel 9 auf einen niedrigeren

Wert als 1,0 (Abb. 45). Die genaue Einstellung hängt von dem zu verarbeitenden Stoff, und von der Stärke des gewünschten “Welleneffektes” ab. Machen Sie daher immer eine Probenaht, um die Einstellungen zu testen.

• Halten Sie die Naht vor und hinter dem Nähfuß a leicht fest, um die

Textilie auf Spannung zu halten.

Abb.44

Abb.45

Hinweis:

Falls Sie am Einstellrad für die Stichlänge 5 einen Wert von „3“ oder höher eingestellt haben, so wird diese Einstellung automatisch zurück auf „3“ gesetzt, wenn Sie den Differentialtransporthebel 9 auf 2.0 stellen.

- 17 -

Freiarmnähen

Um schlauchförmige Textilien, wie zum Beispiel Ärmel oder Hosenbeine zu bearbeiten, können Sie den Freiarmdeckel entfernen.

• Nehmen Sie, falls angebracht, den Abfallbehälter von der Maschine

ab.

• Schieben Sie den Freiarmdeckel nach links und ziehen Sie ihn ab

(Abb. 46).

• Sie können nun die Textilie über den Freiarm w ziehen und diese bear-

beiten (Abb. 47).

Abb.46

• Um den Freiarmdeckel wieder aufzusetzen, schieben Sie ihn soweit auf

den Freiarm w, bis er einrastet und fest sitzt (Abb. 48).

Abb.47

Abb.48

- 18 -

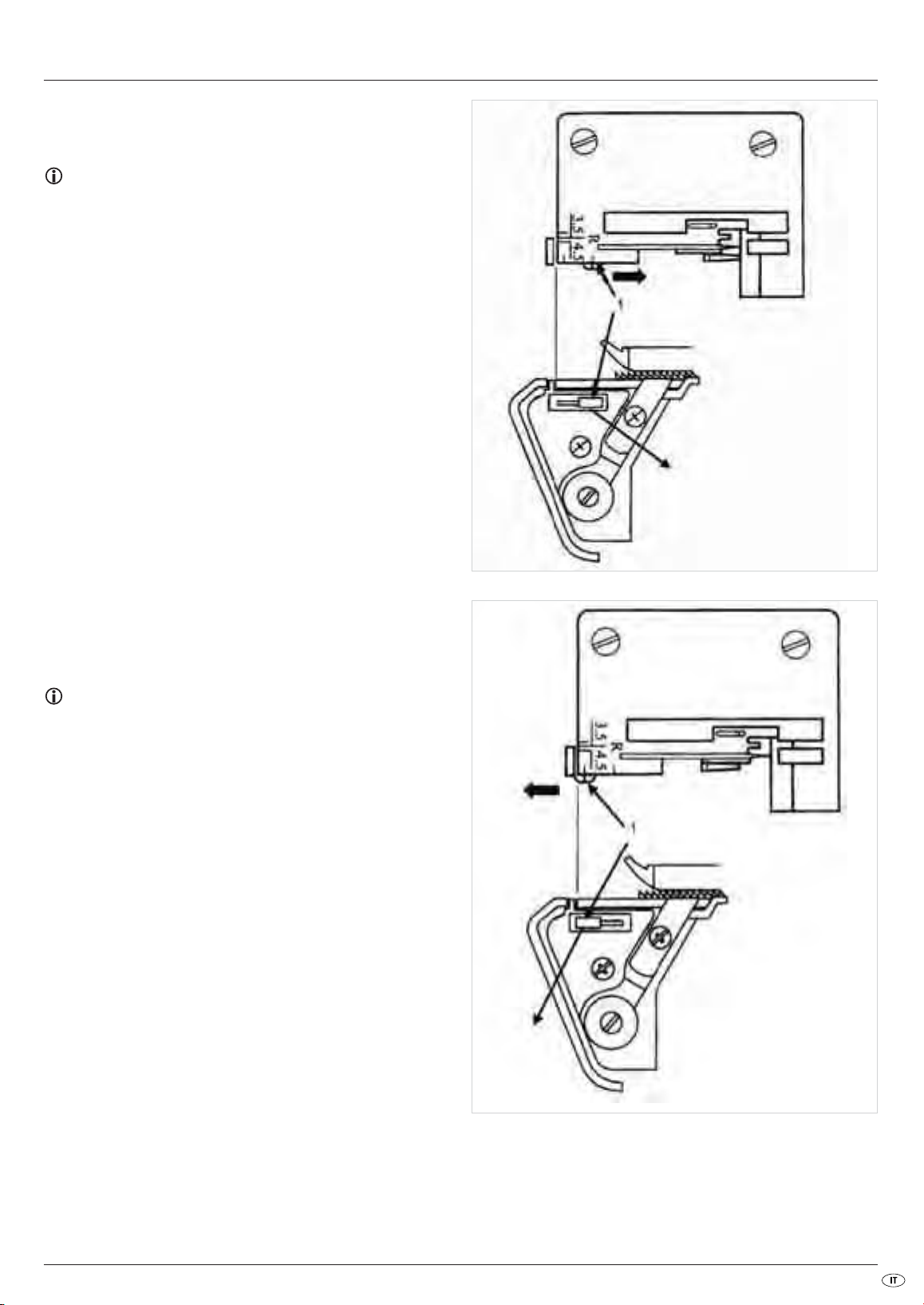

Overlocknähte

• Öffnen Sie die Frontklappe 0.

• Schieben Sie den Nahtbreitenschalter d auf „S“, damit der Naht-

breitenfinger vorgeschoben wird (1)(Abb. 49).

Hinweis:

Der Nahtbreitenschalter d muss bis zum Anschlag geschoben werden. Ansonsten werden die Nähte unsauber.

Standard-Position

Rollsäume

• Öffnen Sie die Frontklappe 0.

• Schieben Sie den Nahtbreitenschalter d auf „R“, damit der Naht-

breitenfinger zurückgeschoben wird (1) (Abb. 50).

Hinweis:

Der Nahtbreitenschalter d muss bis zum Anschlag geschoben werden, ansonsten werden die Nähte unsauber.

Abb.49

- 19 -

Rollsaum

Abb.50

Abketteln und Probenähen

• Legen Sie alle Fäden unter dem Nähfuß a nach hinten, leicht nach

links, über die Stichplatte e.

• Halten Sie die Fäden unter leichter Spannung fest.

• Drehen Sie das Handrad 6 2 bis 3 Umdrehungen zu sich hin, um die

Leerkettenbildung zu beginnen.

• Senken Sie den Nähfuß a am Nähfußhebel 4.

• Halten Sie die Leerkette wieder fest und betätigen Sie vorsichtig das

Fußpedal, bis die Leerkette ca. 5 - 7,5 cm lang ist.

• Legen Sie die Textilie von vorne unter den Nähfuß a und nähen Sie

eine Probenaht (Abb. 51). Ziehen Sie dabei keinesfalls an der Textilie, da sonst die Nadel verbogen wird oder sogar abbricht.

• Nähen Sie auch nachdem die Textilie zuende ist für ca. 15 - 20 cm

weiter.

• Schneiden Sie die Leerkette mit Hilfe des Schneidmessers hinten an der

Maschine ab (Abb. 52).

Abb.51

Abb.52

Empfohlene Spannungseinstellungen

Hinweis:

Alle Angaben über die Spannungseinstellungen für die verschiedenen Sticharten sind lediglich Richtwerte. Die Spannung ist immer abhängig von Art und Stärke des Nähgutes, Nadelstärke, sowie der Stärke, Art und Materialzusammensetzung des Fadens. Daher ist es unbedingt erforderlich eine Probenaht zu nähen. Nur so können Sie sehen, ob die Spannungseinstellungen korrekt sind, oder noch verändert werden müssen.

- 20 -

2-Faden-Überwendlings-Kettelstich (Overlock)

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 53. Dieser Stich mit einer Nadel und 2 Fäden wird für das Versäubern von Kanten bei leichten oder dehnbaren Stoffen verwendet. Durch Verändern der Nadelposition erhält man eine schmale oder breite Kettelnaht. Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material. Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen Greifer o.

Fadenspannung

Textilie

blau grün rot gelb

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

2 - 4

einsetzen

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Textilie

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Obergreifer-

2,0 -

2,5 -

3,5 -

Fadenspannung

blau grün rot gelb

-1,5

-3,0

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

0,5

1,5

Nadelfaden

Oberseite

Korrekte Fadenspannung

Unterer Greiferfaden

Unterseite

Abb.53

Falsche Fadenspannung

Erscheint der Untergreiferfaden zu fest oder der Nadelfaden zu locker (Abb. 54):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine niedrigere Nummer, oder...

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine höhere Nummer.

Erscheint der Untergreiferfaden zu locker (Abb. 55), drehen Sie den Fadenspannungswähler für den Untergreiferfaden u (gelb) auf eine höhere Nummer.

- 21 -

Nadelfaden

Oberseite

Nadelfaden

Oberseite

Unterer Greiferfaden

Unterseite

Abb.54

Falsche Fadenspannung

Unterer Greiferfaden

Unterseite

Abb.55

2-Faden-Überwendlings-Stich

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 56. Dieser Stich mit einer Nadel und 2 Fäden wird zum Versäubern normaler Stoffe mit Überwendlingsstich verwendet. Er ist auch ideal für Flachstichnähte (Kapp- oder Stoßnähte) und den Blindsaum. Durch Verändern der Nadelposition erhält man eine schmale oder breite Überwendlingsnaht. Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material. Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen Greifer o.

Fadenspannung

Textilie

blau grün rot gelb

Obergreifer-

leichter Stoff

0,5 -

einsatz

einsetzen

1,0

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

Korrekte Fadenspannung

2 - 4

einsetzen

mittelschwerer

Stoff

schwerer Stoff

Textilie

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Wenn der Untergreiferfaden auf der Unterseite der Textilie liegt (Abb. 57):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine niedrigere Nummer.

0,5 -

1,0 -

Fadenspannung

blau grün rot gelb

- 1,0

- 1,5

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

1,5

3,0

3,5

Unterer Greiferfaden

Oberseite

Nadelfaden

Unterseite

Abb.56

Falsche Fadenspannung

Unterer Greiferfaden

Wenn der Nadelfaden zu locker ist (Abb. 58):

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine höhere Nummer.

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine niedrigere Nummer.

Oberseite

Unterer Greiferfaden

Oberseite

- 22 -

Unterseite

Falsche Fadenspannung

Unterseite

Nadelfaden

Abb.57

Nadelfaden

Abb.58

3-Faden-Kettelstich (Overlock)

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 59. Dieser Stich mit einer Nadel und 3 Fäden wird für das Versäubern bei normalen Stoffen mit Überwendlingsstich verwendet. Durch Verändern der Nadelposition erhält man eine schmale oder breite Kettelnaht.

Nadel-Position

Nahtbreitenschalter

Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Fadenspannung

Textilie

blau grün rot gelb

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Textilie

leichter Stoff

mittelschwerer

Stoff

2,0 - 2,0 1,0

3,0 - 2,0 1,5

3,0 - 3,0 1,5

Fadenspannung

blau grün rot gelb

- 2,0 7,0 2,0

- 2,5 6,5 2,5

Stichlänge

Obergreifereinsatz

Oberer Greiferfaden

Nadelfaden

Oberseite

2 - 4

nicht nötig

Korrekte Fadenspannung

Unterer Greiferfaden

Unterseite

Abb.59

schwerer Stoff

Wenn der Obergreiferfaden auf der Unterseite der Textilie liegt (Abb. 60):

• drehen Sie den Fadenspannungswähler z für den Obergreiferfaden

(rot) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine niedrigere Nummer.

Wenn der Untergreiferfaden auf der Oberseite der Textilie liegt (Abb. 61):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler z für den Obergreiferfaden

(rot) auf eine niedrigere Nummer.

Wenn der Nadelfaden zu locker erscheint (Abb. 62), drehen Sie den Fadenspannungswähler für den Nadelfaden (blau r oder grün t) auf eine höhere Nummer.

- 3,5 6,5 2,5

Oberer Greiferfaden

Nadelfaden

Oberseite

Oberer Greiferfaden

Nadelfaden

Oberseite

Oberer Greiferfaden

Nadelfaden

Falsche Fadenspannungen

Unterer Greiferfaden

Unterseite

Abb.60

Unterer Greiferfaden

Unterseite

Abb.61

Unterer Greiferfaden

- 23 -

Oberseite

Unterseite

Abb.62

3-Faden-Flatlocknaht

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 63. Dieser Stich mit einer Nadel und 3 Fäden wird für Stoß- oder Kappnähte und für Zierstiche mit dekorativem Faden verwendet . Durch Verändern der Nadelposition erhält man eine schmale oder breite Flatlocknaht (Flachnaht). Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Nadel-Position

Nahtbreitenschalter

Stichlänge

2 - 4

Textilie

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Textilie

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Fadenspannung

blau grün rot gelb

0,5 - 2,5 2,5

0,5 - 2,0 2,0

1,0 - 3,0 3,0

Fadenspannung

blau grün rot gelb

-07,04,0

- 0,5 7,0 4,0

- 1,0 7,0 4,0

Obergreifereinsatz

Korrekte Fadenspannung

Nadelfaden

Oberer Greiferfaden

Oberseite

Falsche Fadenspannungen

nicht nötig

Nadelfaden

Unterer Greiferfaden

Unterseite

Abb.63

Wenn der Untergreiferfaden zu locker ist (Abb. 64):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine niedrigere Nummer.

Wenn der Obergreiferfaden zu locker ist (Abb. 65):

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine niedrigere Nummer.

Wenn der Nadelfaden zu locker ist (Abb. 66):

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine höhere Nummer.

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine niedrigere Nummer.

Nadelfaden

Oberer Greiferfaden

Oberseite

Nadelfaden

Oberer Greiferfaden

Oberseite

Nadelfaden

Oberer Greiferfaden

Oberseite

Nadelfaden

Unterer Greiferfaden

Unterseite

Nadelfaden

Unterer Greiferfaden

Unterseite

Nadelfaden

Unterer Greiferfaden

Unterseite

Abb.64

Abb.65

Abb.66

- 24 -

3-Faden-Überwendlings-Kettelstich (Overlock)

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 67. Dieser Stich mit einer Nadel und 3 Fäden wird zum Beispiel zum Nähen von Zierkanten verwendet. Durch Verändern der Nadelposition erhält man eine schmale oder breite Überwendlings-Kettelnaht. Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Nadel-Position

Nahtbreitenschalter

Stichlänge

2 - 4

Textilie

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Textilie

leichter Stoff

mittelschwerer

Stoff

Fadenspannung

blau grün rot gelb

2,0 -04,0

3,0 -0,56,5

4,0 -0,57,5

Fadenspannung

blau grün rot gelb

- 1,505,0

- 2,5 1,0 7,0

Obergreifereinsatz

Nadelfaden

Oberer Greiferfaden

Oberseite

nicht nötig

Korrekte Fadenspannung

Nadelfaden

Unterer Greiferfaden

Unterseite

Abb.67

Falsche Fadenspannung

schwerer Stoff

Wenn der Obergreiferfaden zu locker ist (Abb. 68):

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine höhere Nummer.

Wenn der Untergreiferfaden zu locker ist (Abb. 69):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine niedrigere Nummer.

Wenn der Nadelfaden zu locker ist (Abb. 70):

• drehen Sie den Fadenspannungswähler der Nadel (blau r oder grün

t) auf eine höhere Nummer.

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine niedrigere Nummer.

- 3,0 1,5 8,0

Nadelfaden

Oberer Greiferfaden

Oberseite

Nadelfaden

Oberer Greiferfaden

Oberseite

Nadelfaden

Oberer Greiferfaden

Oberseite

Unterseite

Nadelfaden

Unterer Greiferfaden

Abb.68

Nadelfaden

Unterer Greiferfaden

Abb.69

Nadelfaden

Unterer Greiferfaden

Abb.70

- 25 -

3-Faden-Sicherheitsstich, stark dehnbar, imitiert

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 71. Dieser Stich mit 2 Nadeln und 3 Fäden ist ideal für leichte, extrem dehnbare Stoffe wie z. B. Trikot und Elastan.

Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Nadel-Position

Nahtbreitenschalter

Stichlänge

2 - 4

Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen Greifer o.

Fadenspannung

Textilie

blau grün rot gelb

Obergreifer-

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Wenn der Untergreiferfaden zu locker ist (Abb. 72):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer.

2,0 1,5

3,0 2,0

4,0 3,0

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

0,5

1,0

Obergreifereinsatz

Linker Nadelfaden

Rechter Nadelfaden

Oberseite

einsetzen

Korrekte Fadenspannung

Unterer Greiferfaden

Unterseite

Abb.71

Falsche Fadenspannung

Wenn der linke Nadelfaden zu locker ist (Abb. 73):

• drehen Sie den Fadenspannungswähler für die linke Nadel r (blau)

auf eine höhere Nummer.

Wenn der rechte Nadelfaden zu locker ist (Abb. 74):

• drehen Sie den Fadenspannungswähler für die rechte Nadel t (grün)

auf eine höhere Nummer.

Linker Nadelfaden

Rechter Nadelfaden

Oberseite

Linker Nadelfaden

Rechter Nadelfaden

Oberseite

Linker Nadelfaden

Rechter Nadelfaden

Oberseite

Unterer Greiferfaden

Unterseite

Unterer Greiferfaden

Unterseite

Unterer Greiferfaden

Unterseite

Abb.72

Abb.73

Abb.74

- 26 -

4-Faden-Sicherheitsstich, stark dehnbar, imitiert

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 75. Dieser Stich mit 2 Nadeln und 4 Fäden ist ideal für mittlere bis schwere, dehnbare Stoffe wie z. B. Doppelstrickstoffe und Schwimmbekleidung. Er ist dafür geeignet zwei Stoffe zu verbinden und gleichzeitig die Kanten zu versäubern.

Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Fadenspannung

Textilie

blau grün rot gelb

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

Oberer Greiferfaden

2 - 4

nicht nötig

Korrekte Fadenspannung

leichter Stoff

mittelschwerer

Stoff

schwerer Stoff

Wenn der Obergreiferfaden auf der Unterseite der Textilie liegt (Abb. 76):

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine höhere Nummer, oder...

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine niedrigere Nummer.

Wenn der Untergreiferfaden auf der Oberseite der Textilie liegt (Abb. 77):

• drehen Sie den Fadenspannungswähler für den Untergreiferfaden u

(gelb) auf eine höhere Nummer, oder..

• drehen Sie den Fadenspannungswähler für den Obergreiferfaden z

(rot) auf eine niedrigere Nummer.

2,5 2,0 2,5 2,0

3,0 2,0 3,0 2,0

4,0 2,5 4,0 2,5

Rechter Nadelfaden

Linker Nadelfaden

Oberseite

Oberer Greiferfaden

Rechter Nadelfaden

Linker Nadelfaden

Oberseite

Oberer Greiferfaden

Rechter Nadelfaden

Linker Nadelfaden

Oberseite Unterseite

Oberer Greiferfaden

Unterer Greiferfaden

Unterseite

Abb.75

Falsche Fadenspannung

Unterer Greiferfaden

Unterseite

Abb.76

Unterer Greiferfaden

Abb.77

Wenn der linke Nadelfaden zu locker ist (Abb. 78):

• drehen Sie den Fadenspannungswähler für die linke Nadel r (blau)

auf eine höhere Nummer.

Wenn der rechte Nadelfaden zu locker ist (Abb. 79):

• drehen Sie den Fadenspannungswähler für die rechte Nadel t (grün)

auf eine höhere Nummer.

- 27 -

Rechter Nadelfaden

Linker Nadelfaden

Oberseite

Oberer Greiferfaden

Rechter Nadelfaden

Linker Nadelfaden

Oberseite

Unterer Greiferfaden

Unterseite

Abb.78

Unterer Greiferfaden

Unterseite

Abb.79

Rollsäume

Mit dieser Maschine lassen sich vier verschiedene Rollsaumtypen nähen. Beim Nähen von Rollsäumen wird die Nähgutkante umgelegt und mit einer Overlocknaht versehen. Für diese Art von Säumen eignen sich am besten leichte Stoffe wie Batist, Chiffon, Organza usw.. Schwere Stoffe oder steife Gewebe eignen sich nicht für Rollsäume.

• Entfernen Sie die linke Nadel.

• Stellen Sie den Nahtbreitenschalter d auf „R“ (Abb. 80).

• Richten Sie die Stützplatte des Nahtbreitenfingers an der Markierung

„R“ auf der Stichplatte durch Drehen des Nahtbreiteneinstellknopfes f aus (Abb. 81).

• Stellen Sie das Einstellrad für die Stichlänge 5 auf „F - 2“ (Abb. 82).

Dadurch wird eine feine Naht genäht.

• Nutzen Sie für Rollsäume die Nadel Kat. Nr. 14.

Hinweise:

• Für einen Rollsaum können viele verschiedene Fadenkombinationen be-

nutzt werden. Um einen besonders schönen Rollsaum (3-Faden-Rollsaum) zu erzeugen, verwenden Sie Bauschgarn (bauschiges Polyamidgarn/Woolly Nylon) als Obergreiferfaden und normalen Faden für die Nadel und den Untergreifer. Für einen 2-Faden-Rollsaum verwenden Sie Bauschgarn für den Untergreiferfaden und normalen Faden für den Nadelfaden.

• Halten Sie bei Nähbeginn die Leerkette fest, damit sie sich nicht in die

Naht einrollen kann.

• Setzen Sie das Material einer leichten Spannung in Nährichtung aus.

Dadurch wird die Naht feiner.

• Bevor Sie die Leerkette nahe an der Textilie abschneiden, geben Sie

einen kleinen Tropfen Textilkleber auf die Naht und lassen ihn trocknen. Prüfen Sie vorher auf Farbechtheit auf der Textilie.

3-Faden-Rollsaum

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 83.

Obergreifer-

Faden

blau grün rot gelb

Fadenspannung

Abb.81

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

Abb.80

Abb.82

F - 2

nicht nötig

Polyester

Bauschgarn

Stellen Sie die Fadenspannungswähler t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

- 2,0 7,5 3,0

- 2,0 2,0 2,0

3-Faden-Obergreifer-Überwendlings-Rollsaum

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 84. Stellen Sie die Fadenspannungswähler t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Obergreifer-

Faden

Polyester

Bauschgarn

blau grün rot gelb

- 2,0 5,5 7,0

- 2,002,5

Fadenspannung

Oberer Greiferfaden

Nadelfaden

Oberseite

Nadelfaden

Oberer Greiferfaden

Oberseite

Unterer Greiferfaden

Unterseite

Abb.83

Unterer Greiferfaden

Unterseite

Abb.84

- 28 -

2-Faden-Rollsaum

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 85. Stellen Sie die Fadenspannungswähler t u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material. Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen Greifer o.

Untergreifer-

Faden

Bauschgarn

blau grün rot gelb

-1,5

Fadenspannung

Obergreifer-

einsatz

einsetzen

1,5

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

Unterer Greiferfaden

Oberseite

F - 2

einsetzen

Nadelfaden

Unterseite

Abb.85

2-Faden-Untergreifer-Überwendlings-Rollsaum

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 86. Stellen Sie die Fadenspannungswähler t u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Material.

Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen Greifer o.

Untergreifer-

Faden

Polyester

Bauschgarn

blau grün rot gelb

-2,0

-1,5

Fadenspannung

Obergreifer-

einsatz

einsetzen

Obergreifer-

einsatz

einsetzen

2,0

1,5

Nadel-Position

Nahtbreitenschalter

Stichlänge

Obergreifereinsatz

Nadelfaden

Oberseite

F - 2

einsetzen

Unterer Greiferfaden

Unterseite

Abb.86

- 29 -

Flatlock-Ziernähte

Um Flatlock-Nähte herzustellen, stellen Sie die Fadenspannung für einen 3-Faden-Overlockstich ein. Nähen Sie eine Naht und ziehen Sie das Nähgut anschließend auseinander, um die Naht zu glätten.

Die Flatlocknaht kann als dekorative Montagenaht oder als reine Ziernaht eingesetzt werden (Abb. 87 , dunkler Faden).

Hinweise:

• Achten Sie auf die korrekte Fadenspannung, damit sich das Nähgut

nach dem Nähen gut auseinander ziehen lässt.

• Verwenden Sie einen dekorativen Faden als Obergreiferfaden, denn

dieser ist der wichtigste Faden und gut zu sehen.

1. Entfernen Sie die rechte bzw. die linke Nadel (Abb. 88).

Abb.87

Abb.88

2. Stellen Sie die empfohlene Spannungseinstellung für eine 3-Faden-

Overlocknaht ein (Abb. 89).

3. Stellen Sie dann die Oberfadenspannungen (grün bzw. blau) wesent-

lich lockerer ein.

4. Lassen Sie nun auch die Fadenspannung des Obergreifers (rot) etwas

nach.

5. Stellen Sie dann die Fadenspannung des Untergreifers (gelb) wesent-

lich fester ein.

Flatlocknaht als Montagenaht

• Legen Sie die beiden zu nähenden Textilien links auf links aufeinander,

um eine dekorative Naht auf der rechten Seite zu erzeugen.

• Nähen Sie die Naht und schneiden Sie dabei den überstehenden Stoff

weg (Abb. 90).

Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 91.

• Der Oberfaden (Nadelfaden) (grün oder blau) hat dann einen V-Förmi-

gen Verlauf auf der linken Stoffseite.

• Der Untergreiferfaden verläuft als grade Linie an der Stoffkante.

• Ziehen Sie das Nähgut zu beiden Seiten der Naht auseinander, damit

sich die Stiche flachlegen.

Abb.89

Abb.90

Nadelfaden

Unterer Greiferfaden

Oberer Greiferfaden

- 30 -

Oberseite

Unterseite

Abb.91

Flatlocknaht als Ziernaht

• Stellen Sie das bewegliche Obermesser i in Ruhestellung (Abb. 92).

Die Textilie wird nicht beschnitten bei dieser Art von Naht.

• Falten Sie die Textilie so, dass die beiden linken Seiten aufeinander liegen.

• Legen Sie die Textilie so, dass ein Teil des Stiches außerhalb der Textilie

genäht wird (Abb. 93).

• Nähen Sie die Naht.

• Falten Sie danach die Textilie auseinander. Die Stiche legen sich dann

flach.

Overlock-Blindsäume

Der Overlock-Blindsaum eignet sich am besten für Strickwaren. Er erzeugt eine haltbare Kantenversäuberung und ist dabei fast nicht zu sehen (Abb. 94). Es werden in einem Arbeitsgang das überstehende Nahtgut abgeschnitten, der Saum genäht und die Kanten mit einer Overlocknaht versehen.

Abb.92

Abb.93

1. Entfernen Sie die linke Nadel und stellen Sie die Maschine für eine

schmale 3-Faden-Overlocknaht ein.

2. Stellen Sie die Stichlänge auf 4 ein.

3. Falten Sie den Saum erst so zur linken und dann zur rechten Stoffseite,

dass die Stoffkante 6 mm über die erste Falte übersteht (Abb. 95).

4. Nähen Sie vorsichtig auf dem Falz. Dabei muss die Nadel gerade in

die Kante des Falzes einstechen.

Haarbiesen

Um Ihr Kleidungsstück dekorativer zu gestalten, können Sie es vor dem Zuschneiden mit Haarbiesen versehen werden (Abb. 96). Haarbiesen sind Schmucknähte, wie auf der Abbildung 96 gezeigt.

1. Entfernen Sie die linke Nadel und stellen Sie die Maschine für eine

schmale 3-Faden-Overlocknaht ein.

2. Stellen Sie das Obermesser i in die Ruhestellung.

3. Um ein gleichmäßiges Ergebnis zu erzielen, zeichnen Sie die ge-

wünschte Anzahl von Haarbiesen mit wasserlöslichem Textilstift oder Textilkreide auf dem Stoff an.

4. Falten Sie den Stoff auf links zusammen und nähen Sie.

5. Wenn alle Biesen genäht sind, bügeln Sie sie alle in eine Richtung,

damit sie gleichmäßig flach anliegen.

Abb.94

Abb.95

Abb.96

- 31 -

Ecken nähen

Außenecken

1. Schneiden Sie vor und nach der Ecke ca. 2 cm bis zur Nahtlinie weg

(Abb. 97).

2. Nähen Sie einen Stich weiter als bis zur Markierung „A“ auf der Zeich-

nung und stoppen Sie dann (Abb. 97).

3. Lüften Sie Nadel und Nähfuß a.

4. Ziehen Sie das Nähgut soweit nach hinten, dass sich der Faden löst,

der vom Finger der Stichplatte e gehalten wird. (Zur besseren Erkennbarkeit ist auf der nebenstehenden Zeichnung der Nähfuß a nicht dargestellt - Abb. 98).

5. Drehen Sie das Nähgut und senken Sie den Nähfuß a, so dass das

Obermesser i auf einer Linie mit der Schnittkante liegt (Abb. 99).

6. Ziehen Sie die losen Fäden nach oben und nähen Sie weiter.

Abb.98

Schneidlinie

Abb.97

Abb.99

Innenecken

1. Schneiden Sie das Nähgut am Nahtrand ab.

2. Stellen Sie das Obermesser i in Ruhestellung (Abb. 100).

3. Nähen Sie auf der Schnittkante (Abb. 101).

4. Stoppen Sie das Nähen kurz vor Erreichen der Ecke.

5. Legen Sie am Eckpunkt eine Falte, so dass die beiden Kanten eine Linie

bilden (Abb. 102).

6. Nähen Sie langsam über die Ecke hinweg die zweite Kante. Achten Sie

dabei darauf, dass Sie nicht die Falte mitfassen!

Abb.100

Abb.101

- 32 -

Abb.102

Tipps und Tricks

Stecknadeln einstecken

Stecken Sie Stecknadeln immer links vom Nähfuß a ein (Abb. 103). So befinden sich die Stecknaden nicht im Schneidbereich der Messer i s und sie lassen sich danach wieder leicht entfernen.

Achtung! Geräteschäden!

Nähen Sie niemals über Stecknadeln oder andere harte Materialien. Die Messer i s können dabei irreparabel beschädigt werden!

Leerkette sichern

Um ein Lösen der Leerkette zu verhindern, fädeln Sie die Leerkette in eine Handnähnadel ein. Stechen Sie die Nadel zum Sichern in das Ende der Naht.

Nahtverstärkung

Die Naht kann verstärkt werden, wenn Sie ein Köperband mit einnähen. Führen Sie hierzu das Band durch den Schlitz im vorderen Bereich des Nähfußes a zu (Abb. 104).

Abb.103

Legen Sie das Band unter den Fuß nach hinten und nähen Sie die Naht. Dadurch wird das Band mit der Naht angenäht (Abb. 105).

Borten

1. Stellen Sie das Obermesser i in Ruhestellung.

2. Entfernen Sie die rechte Nadel und den dazugehörigen Faden.

3. Ziehen Sie die Kordeleinlage (Garn oder Köperband) durch den Schlitz

in vorderen Bereich des Nähfußes a (Abb. 106).

Abb.104

Abb.105

Abb.106

4. Legen Sie die Kordeleinlage unter den Nähfuß a und ketteln Sie die

gewünschte Länge ab (Abb. 107).

Sie können die abgekettelten Borten einzelnd verwenden oder mehrere ineinander flechten.

Abb.107

- 33 -

Wartung und Reinigung

Achtung!

Ziehen Sie immer vor dem Reinigen oder Warten den Netzstecker aus der Netzsteckdose. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr!

Reinigen und Schmieren

• Entfernen Sie regelmäßig Staub und Flusen aus dem Greifer- und

Messerbereich. Sie können dafür den mitgelieferten Pinsel benutzen (Abb. 108).

• Wischen Sie die Maschine mit einem leicht angefeuchteten Tuch ab.

• Schmieren Sie die Maschine regelmäßig an den auf der Abbildung

109 gezeigten Schmierpunkten. Verwenden Sie hierzu ausschließlich Nähmaschinenöl.

Abb.108

Unteres Messer wechseln

Achtung!

Ziehen Sie immer vor dem Wechseln des Messers s den Netzstecker aus der Netzsteckdose. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr!

Wechseln Sie das Untermesser s, sobald Sie bemerken, dass das Untermesser s nicht mehr richtig und sauber schneidet. Nehmen Sie die Abbildung 110 zur Hilfe.

1. Öffnen Sie die Frontklappe 0.

2. Stellen Sie das obere Messer i in die Ruhestellung (A).

3. Entfernen Sie die Schraube am unteren Messer s (B) und entfernen Sie

das Messer s (C) (Abb. 111).

4. Schieben Sie das neue Messer s in die Halterung und schrauben Sie

es fest.

5. Stellen Sie das obere Messer i in Arbeitsstellung und schließen Sie

die Frontklappe 0.

Abb.109

Abb.110

- 34 -

Abb.111

Aufbewahren

Achtung:

Ziehen Sie immer den Netzstecker aus der Steckdose bevor Sie die Maschine verstauen. Dies verhindert unbeabsichtigtes Starten des Gerätes und somit Verletzungsgefahr sowie Überhitzung des Gerätes!

Wenn Sie die Maschine nicht verwenden, decken Sie sie immer mit der Abdeckhaube ab. So schützen Sie die Maschine vor Staub. Bewahren Sie die Maschine an einem sauberen und trockenem Ort auf.

Transportieren Sie die Maschine immer am ausklappbaren Griff.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Garantie und Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Entsorgen Sie das Nähmaschinenöl keinesfalls im normalen Hausmüll. Schütten Sie es nicht in den Abfluss. Entsorgen Sie das Öl über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

Service Deutschland

Tel.: 01805772033

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: kompernass@lidl.de

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz

Tel.: 0842 665566

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: kompernass@lidl.ch

Importeur

KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 35 -

Fehlerbehebung

Problem Ursache Behebung

Nadeln brechen

Faden reißt ab

Stiche werden ausgelassen

Stiche sind unregelmäßig

• Nadeln sind verbogen, stumpf oder an den Spitzen beschädigt.

• Nadeln sind nicht richtig eingelegt. • Setzen Sie die Nadeln richtig in die Halterung ein.

• Sie haben zu heftig am Stoff gezogen • Führen Sie den Stoff behutsam mit beiden Händen.

• Garn ist nicht richtig eingefädelt. • Fädeln Sie das Garn richtig ein.

• Fadenspannung ist zu hoch. • Verringern Sie die Fadenspannung.

• Nadeln sind nicht richtig eingelegt.

• Nadeln sind verbogen, stumpf oder an den Spitzen beschädigt.

• Nadeln sind nicht richtig eingelegt. • Setzen Sie die Nadeln richtig in die Halterung ein.

• Garn ist nicht richtig eingefädelt. • Prüfen Sie den Verlauf der einzelnen Fäden.

• Fadenspannung ist nicht korrekt.

• Faden sitzt fest. • Prüfen Sie den Verlauf der einzelnen Fäden.

• Setzen Sie neue Nadeln ein.

• Setzen Sie die Nadeln richtig in die Halterung ein.

• Setzen Sie neue Nadeln ein.

• Korrigieren Sie die Fadenspannung.

• Fadenspannung ist zu hoch. • Stellen Sie die Fadenspannung nach.

Nähte werfen Falten

Stoff wird nicht sauber abgeschnitten

Stoffkanten kräuseln sich • Zuviel Stoff auf einen Stich. • Ändern Sie die Nahtbreite.

• Garn ist nicht richtig eingefädelt. • Fädeln Sie das Garn richtig ein.

• Garn hängt fest. • Prüfen Sie den Verlauf der einzelnen Fäden.

• Differentialtransport nicht eingestellt. • Stellen Sie den Differentialtransport richtig ein.

• Messer sind stumpf oder falsch eingesetzt.

• Wechseln Sie das Messer aus oder setzen Sie es richtig ein.

- 36 -

Sommaire Page

Usage conforme 39 Consignes de sécurité 39 Accessoires fournis 40 Caractéristiques techniques 40 Description de l'appareil 41 Amener la lame supérieure en position de repos 41 Informations sur les aiguilles 41 Élément du boucleur supérieur 41 Ouvrir le capot avant 42 Préparatifs 42

Raccorder la pédale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Commande de la vitesse de couture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Interrupteur de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Mise en place du récipient à déchets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Retirer l'/les aiguille(s) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Insérer l'/les aiguille(s) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Opérer la molette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Réglage de l'antenne guide-fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Enfilage 44

Remarques générales concernant l'enfilage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Enfiler le fil du boucleur supérieur (rouge) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Enfiler le fil du boucleur inférieur (jaune) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Enfiler le fil pour l’aiguille droite (vert) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Enfiler le fil pour l’aiguille gauche (bleu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Marche d'essai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Changement de fil (regroupement) 51 Réglage de la longueur de piqûre 51 Réglage de la largeur de couture 51

... par l'usage de l'aiguille droite ou gauche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

... en tournant le bouton de réglage de la largeur de couture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Réglage du bouton de réglage de la largeur de couture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Réglage de la pression du pied-de-biche 52 Alimentation différentielle 53

Mode de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Point de surjet pour fronces - Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Point de surjet élastique - Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Couture à main libre 54

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez- lui également le mode d'emploi.

- 37 -

Points de surjet 55

Ourlets roulés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Réaliser une chaînette et couture d'essai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Réglages de tension recommandés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Point de remmaillage de surjet à 2 fils (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Point de surjet à 2 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Point de remmaillage à 3 fils (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Couture flatlock à 3 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Point de remmaillage de surjet à 3 fils (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Faux-point de couture et surjet simultanés à 3 fils, très extensible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Faux-point de couture et surjet simultanés à 4 fils, très extensible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

Ourlets roulés 64

Ourlet roulé à 3 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Ourlet roulé à point de surjet boucleur supérieur à 3 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Ourlet roulé à 2 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Ourlet roulé à point de surjet boucleur inférieur à 2 fils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Coutures ornementales flatlock 66

Couture flatlock en tant que couture d'assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Couture flatlock en tant que couture ornementale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Ourlets invisibles overlock 67 Nervures 67 Couture des coins 68

Coins externes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Coins internes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Conseils et astuces 69

Insérer les épingles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Sécuriser la chaînette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Couture renforcée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Galonnage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Maintenance et nettoyage 70

Nettoyage et lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Changer la lame inférieure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Rangement 71 Mise au rebut 71 Garantie et service après-vente 71 Importateur 71 Dépannage 72

- 38 -

Usage conforme

MACHINE À COUDRE OVERLOCK

La machine à coudre overlock est prévue ... – pour une utilisation comme appareil portatif, – pour galonner les bordures de tissus (création de chaînettes) de

textiles domestiques habituels et ...

– pour une utilisation exclusive dans le cadre domestique.

Consignes de sécurité

Tout comme avec n'importe quel autre appareil électrique, l'usager d'une machine à coudre peut se blesser ou courir un danger de mort. Pour l'éviter et pour travailler en toute sécurité :

• Débranchez toujours la fiche secteur lorsque vous vous éloignez de la machine. Vous évitez ainsi un risque d'accident lié à une mise en marche accidentelle.

• Retirez la fiche secteur, avant de procéder aux travaux de maintenance sur la machine. Vous évitez ainsi de vous exposer à un danger de mort par un choc électrique. L'ampoule LED ne peut pas être remplacée.

• Ne tirez pas la fiche secteur au niveau du cordon ou de la prise. En débranchant la fiche secteur, saisissez cette dernière sans tirer sur le cordon.

• Utilisez toujours la machine à coudre uniquement dans des pièces sèches.

• Faites immédiatement remplacer la fiche secteur ou le cordon d'alimentation endommagé par un technicien spécialisé ou par le service clientèle afin d'éviter tout danger.

• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

• N'utilisez jamais l'appareil avec les ouvertures de ventilation obturées. Éliminez les peluches, la poussière et les déchets de tissu des ouvertures de ventilation de la machine et de la pédale.

• Lorsque le raccord qui est relié à la pédale, est endommagé, il doit être remplacé par le fabricant ou son service clientèle ou par une personne disposant de qualifications similaires, pour éviter tous dangers.

La machine à coudre n'est pas prévue ... – pour une installation fixe, – pour la transformation d'autres matériaux (par ex. cuir, tissus lourds de

bâche, de toile de tente, de voile et similaires),

– pour une utilisation dans les applications commerciales ou industrielles.

Attention, risque de blessures et de dommages matériels :

• Veillez à maintenir votre plan de travail en bon ordre. Du désordre peut entraîner des accidents.

• Veillez à assurer un bon éclairage de votre lieu de travail.

• Ne portez pas de vêtements amples ou de bijoux, ceux-ci pouvant être happés par des pièces en mouvement. Si vous avez les cheveux longs, portez une résille.

• Evitez des postures inhabituelles. Veillez à une bonne tenue et à un bon équilibre tout au long du travail.

• Le fabricant n'endosse aucune responsabilité pour les dommages résultant d'accidents se produisant suite à un défaut de vigilance dans la manipulation avec l'appareil ou le non-respect des consignes de sécurité.

• Ne recouvrez jamais les ouvertures d'aération ! Risque de surchauffe !

• Gardez l'huile pour machine à coudre hors de portée des enfants.

• En cas d'ingestion de l'huile pour machine à coudre ou de contact oculaire avec celui-ci, veuillez immédiatement consulter un médecin.

- 39 -

Accessoires fournis

Machine à coudre overlock Huile Récipient à déchets Boîte d'accessoires Mode d'emploi

Lame de rechange (inférieur)

2 aiguilles No 11 4 aiguilles No 14 (2 sont préinstallées sur la machine)

4 disques bloque-bobines

Élément du boucleur supérieur

Tournevis (petit)

Tournevis (grand)

Capot de recouvrement

Pincette

Vous trouverez les accessoires dans la boîte d'accessoires sur le côté de la machine (Fig.1).

Caractéristiques techniques

Nombre de fils 2, 3 ou 4 Nombre d'aiguilles 2 ou 1 Vitesse de couture env. 1200 trs/min Largeur de piqûre à droite : 3,0 mm - 4,5 mm à gauche : 5,2 mm - 6,7 mm Longueur de piqûre 1 – 4 mm Aiguilles HA x 1 No 11-14 ou 130/705 No. 75-90 Puissance consommée : 90 W Tension nominale : 220 - 240 V ~, 50Hz Classe de protection : II

Pinceau avec séparateur intégré

Fig .1

Le niveau de pression acoustique dans des conditions d'opération normales s'élève à 78dB(A).

Pédale

Utilisez exclusivement la pédale fournie avec cette machine à coudre :

- ELECTRONIC FDM Speed Controller

- Type KD - 2902

- 40 -

Description de l'appareil

Sur le côté dépliant avant :

1 Antenne de guide-fils 2 Broche à bobines 3 Dispositif de centrage des bobines 4 Pied-de-biche 5 Molette de réglage pour la longueur de piqûre 6 Molette 7 Raccord pédale/raccord au réseau 8 Interrupteur principal (interrupteur on/off) 9 Levier d'alimentation différentielle 0 Capot avant q Plaque d'appui du doigt de largeur de couture w Bras libre e Plaque d'aiguille r Sélecteur de tension du fil (aiguille gauche) t Sélecteur de tension du fil (aiguille droite) z Sélecteur de tension du fil (boucleur supérieur) u Sélecteur de tension du fil (boucleur inférieur)

Amener la lame supérieure en position de repos

Pour certains types de couture ou pour opérer plus facilement le bouton de réglage de la largeur de couture f, vous devez amener la lame supérieure i en position de repos. Pour ce faire, appuyez la lame supérieure i vers la droite et tournez-la un peu, afin d'assurer une bonne assise (Fig. 2 et 3).

Sur le côté dépliant arrière :

i Lame supérieure mobile (lame supérieure) o Boucleur supérieur p Boucleur inférieur a Pied-de-biche s Lame inférieure statique d Commutateur de largeur de couture f Bouton de réglage de la largeur de couture

Fig. 2

Informations sur les aiguilles

Cette machine utilise des aiguilles de couture à chas plat pour machines à coudre habituellement disponibles dans le commerce. Elles évitent l'insertion erronée des aiguilles. Ces aiguilles sont disponibles dans le commerce spécialisé.

Vous pouvez utiliser des aiguilles de la taille 11 et 14 dans la machine.

Le tableau situé ci-contre vous donne un court aperçu des différences lors de l'usage d'une aiguille (pour obtenir des informations exhaustives à cet égard, veuillez vous référer au chapitre "Réglage de la largeur de couture").

Élément du boucleur supérieur

L'élément du boucleur supérieur est nécessaire pour certains types de point. Les cas où il est requis sont indiqués au niveau des différents types de point. Insérez le petit fil par l'arrière dans l'œillet du boucleur supérieur o et le boulon en plastique à l'autre extrémité par l'avant dans le trou du boucleur supérieur o (Fig. 4a). Vous pouvez le ranger dans l'emplacement prévu à cet effet derrière le capot avant 0 (Fig. 4b).

Fig. 3

largeur de couture 3,5 mm 5,7 mm

aiguille utilisée aiguille droite aiguille gauche

sélecteur de

tension du fil

Fig. 4a

vert bleu

Fig. 4b

- 41 -

Ouvrir le capot avant

Attention !

Eteignez toujours la machine à coudre au niveau de l'interrupteur principal 8, lorsque vous ouvrez le capot avant 0. Risque de blessures !

• Faites glisser le capot avant 0 vers la droite (A) puis amenez-le vers vous (B) (Fig. 5). Vous apercevez le boucleur derrière le capot avant 0.

Remarque :

Le capot avant 0 doit être fermé lors des opérations de couture !

Préparatifs

Placez la machine overlock sur une surface stable et plane. Veillez à l'éclairage suffisant de votre lieu de travail.

Raccorder la pédale

• Insérez la fiche pour la pédale dans le raccord pour la pédale 7.

• Enfichez la fiche secteur dans la prise secteur.

Pour allumer la machine, appuyez sur l'interrupteur principal 8.

Attention !

Lorsque vous quittez la machine ou en cas de travaux de maintenance, retirez toujours la fiche secteur de la prise secteur. Risque de blessures !

Fig. 5

Commande de la vitesse de couture

La vitesse de couture est gérée par la pédale. La vitesse de couture peut être modifiée en exerçant une pression plus ou moins forte sur la pédale.

Interrupteur de sécurité

Cette machine est équipée d'un micro-interrupteur de sécurité. Ainsi, vous ne pouvez pas démarrer la machine, si le capot avant 0 est ouvert. Fermez le capot avant 0, avant de commencer à coudre.

Mise en place du récipient à déchets

Le récipient à déchets collecte les chutes lors de la couture, afin que votre poste de travail reste propre.

• Faites tout d'abord glisser les deux dispositifs d'arrêt (A) dans les trous prévus à cet effet (B) (Fig. 6).

• Introduisez ensuite les deux dispositifs d'arrêt (C) dans les trous prévus à cet effet (D) (Fig. 7).

Fig. 6

Fig. 7

• Pour retirer à nouveau le récipient à déchets, tirez-le vers l'avant en le faisant légèrement basculer (Fig. 8).

Fig. 8

- 42 -

Retirer l'/les aiguille(s)

Conseil

Attention !

Avant de remplacer les aiguilles, retirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de la machine. Sinon, il y a un risque de blessures !

C Il est plus facile de remplacer les aiguilles si vous retirez le couvercle du bras libre au préalable (Fig. 9a) !

1. Tournez la molette 6 vers vous, jusqu'à ce que les aiguilles se trouvent en position supérieure (Fig. 9b).

2. Desserrer les vis de l'aiguille avec le petit tournevis jusqu'à ce que l'aiguille se desserre (Fig. 10).

3. Retirer les aiguilles.

Insérer l'/les aiguille(s)

Attention !

Avant de remplacer les aiguilles, retirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de la machine. Sinon, il y a un risque de blessures !

1. Tenez l'aiguille avec le côté aplati vers l'arrière.

Fig. 9a

Fig. 9b

2. Introduisez l'aiguille aussi loin que possible dans le support pour aiguilles.

3. Serrez les vis à aiguilles avec le petit tournevis (Fig. 10).

Opérer la molette

Remarque :

Faites toujours tourner la molette 6 uniquement vers vous (Fig. 9b).

Réglage de l'antenne guide-fils

• Retirez l'antenne guide-fils 1 dans son intégralité avant l'enfilage (Fig. 11).

• Tournez l'antenne guide-fils 1 de telle manière que les guide-fils se trouvent exactement au-dessus des broches à bobines 2.

• Lorsqu'ils se trouvent dans une position correcte, les deux éléments articulés de l'antenne guide-fils 1 s'enclenchent de manière audible.

• Placez les bobines à fils dans les dispositifs de centrage des bobines à fils. Si vous n'utilisez pas de bobines industrielles, retirez les dispositifs de centrage des bobines à fils. Faites glisser respectivement un disque bloque-bobine sur la bobine à fils (Fig. 12). Elle est ainsi maintenue en place lors de la couture.

Fig. 10

Fig. 11

- 43 -

Fig. 12

Enfilage

143 2

Remarque :

Lors de la livraison, les 4 fils sont déjà enfilés. Vous pouvez aussitôt commencer à coudre. Si vous voulez remplacer les bobines et les 4 fils sont encore enfilés, alors procédez conformément à la description figurant dans le chapitre "Changement des fil (regroupement)". Si vous devez procéder au renfilage complet des fils, procédez conformément à la description figurant dans le chapitre "Enfilage".

Remarques générales concernant l'enfilage

Attention !

Avant l'enfilage, mettez toujours l'interrupteur principal 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures !

Il est important de réussir un enfilage correct afin d'éviter que les points soient irréguliers ou que le fil se déchire. Il se trouve un diagramme avec des instructions pour l'enfilage derrière le capot avant 0. A cela s'ajoute que les guide-fils sont caractérisés par des couleurs différentes.

La boîte des accessoires comporte une pincette qui facilite l'enfilage.

L'enfilage se déroule dans l'ordre suivant (Fig. 13/14) :

1. Première étape : fil du boucleur supérieur (rouge)

2. Deuxième étape : fil du boucleur inférieur (jaune)

3. Troisième étape : fil pour l'aiguille droite (vert)

4. Quatrième étape : fil pour l'aiguille gauche (bleu)

Remarque :

Une fois que tous les fils ont été enfilés et que le fil du boucleur inférieur se détend, procédez comme suit :

• Enlevez les deux fils des aiguilles.

• Enfilez ensuite le fil du boucleur inférieur.

• Ensuite, enfilez à nouveau les fils des deux aiguilles.

Les aiguilles doivent toujours être enfilées en dernier !

Pour simplifier, les différentes étapes sont numérotées sur les figures.

Fig. 13

Fig. 14

Enfiler le fil du boucleur supérieur (rouge)

Attention !

Avant l'enfilage, mettez toujours l'interrupteur secteur 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures !

Aidez-vous toujours des illustrations figurant ci-après.

La figure 15 montre le cheminement du fil du boucleur supérieur. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

1. Ouvrez le capot avant 0.

2. Acheminez les fils de l'arrière vers l'avant à travers l'antenne guide-fils 1 (1).

Fig. 15

- 44 -

3. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide-fil (2) (Fig. 16).

Fig. 16

4. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur de tension du fil z et tirez-le ensuite vers le bas (3) (Fig. 17).

Remarque :

Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil z.

5. Enfilez le fil dans l'espace du boucleur en suivant les marques rouges (Fig. 18).

6. Tirez le fil de l'avant vers l'arrière à travers le boucleur supérieur o.

7. Tirez env. 10 cm de fil à travers le boucleur et posez-le derrière la plaque d'aiguille e.

Fig. 17

- 45 -

Fig. 18

Enfiler le fil du boucleur inférieur (jaune)

Attention !

La figure 19 montre le cheminement du fil du boucleur inférieur. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

Fig. 19

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne guide-fils 1 (1).

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide-fil (2) (Fig. 20).

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur de tension du fil u et tirez-le ensuite vers le bas (3) (Fig. 21).

Fig. 20

Remarque :

Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil u.

4. Tournez la molette 6 vers vous, jusqu'à ce que le boucleur inférieur p se trouve entièrement à droite.

Fig. 21

- 46 -

5. Enfilez le fil dans l'espace du boucleur en suivant les marques jaunes

au-dessus

(4 - 8) (Fig. 22).

6. Tenez le fil à env. 4 cm du guide-fil à l'aide de la pincette (Fig. 23).

7. Guidez-le à présent avec la pincette, en partant de la gauche, légèrement sous le guide-fil.

8. Tirez le fil vers le haut dans le guide-fil (9).

Fig. 22

9. Guidez le fil vers l'arrière et au-dessus de l'extrémité supérieure du boucleur inférieur p (10A) (Fig. 23).

10. Tirez ensuite lentement le fil vers le bas, afin qu'il glisse dans la rainure

du boucleur (10B) (Fig. 23). Servez-vous également du dessin qui se trouve sur la machine pour effectuer cette opération !

11. Introduisez le fil dans l'œillet du boucleur (11). Le fil devrait cheminer

dans la rainure du boucleur inférieur p (Fig. 23).

12. Tirez l'équivalent d'env. 10 cm de fil à travers le boucleur et posez-le

vers l'arrière, d'aiguille e.

du boucleur supérieur o et de la plaque

Enfiler le fil pour l’aiguille droite (vert)

Attention !

Fig. 23

La figure 24 montre le cheminement du fil d'aiguille droit. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne guide-fils 1 (1).

Fig. 24

- 47 -

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il

glisse sous le guide-fil (2) (Fig. 25).

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur de tension du fil t et tirez-le ensuite vers le bas (3) (Fig. 26).

Fig. 25

Remarque :

Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil t.

4. Enfilez le fil en suivant les marques vertes (4- 7) (Fig. 27/28).

5. Guidez le fil à travers l'aiguille droite (8) (Fig. 28).

6. Posez le fil vers l'arrière, sous le pied-de-biche a.

Fig. 26

Fig. 27

Fig. 28

- 48 -

Enfiler le fil pour l’aiguille gauche (bleu)

Attention !

La figure 29 montre le cheminement du fil d'aiguille droit. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne guide-fils 1 (1).

Fig. 29

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide-fil (2) (Fig. 30).

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur de tension du fil r et tirez-le ensuite vers le bas (3) (Fig. 31).

Fig. 30

Remarque :

Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil r.

Fig. 31

- 49 -

4. Enfilez le fil en suivant les marques bleues (4 - 6) (Fig. 32/33).

5. Guidez le fil à travers l'aiguille gauche (7) (Fig. 33).

6. Posez le fil vers l'arrière, sous le pied-de-biche a.

Fig. 32

Marche d'essai

Si vous enfilez du fil pour la première fois ou s'il faut réaliser un nouvel enfilage suite à une déchirure du fil, procédez comme suit :

Levez le pied-de-biche a. Tenez les extrémités des fils entre les bouts des doigts de la main gauche, tournez la molette 6 lentement deux ou trois fois vers vous et vérifiez à nouveau le fil.

Placez le tissu pour une marche d'essai sous le pied-de-biche a et com- mencez à coudre lentement. Le tissu avance automatiquement.

Après avoir fini votre travail, continuez à coudre jusqu'à ce qu'une chaînette longue d'environ 5cm (2") se soit formée à la fin du tissu.

Coupez les fils à l'aide de ciseaux.

Fig. 33

- 50 -

Changement de fil (regroupement)

En respectant le mode opératoire suivant, le changement de fil est très simple :

1. Coupez le fil au-dessus de la broche à bobines 2 (Fig. 34) et placez les nouvelles bobines sur les broches à bobines 2.

2. Nouez les extrémités de l'ancien et du nouveau fil (Fig. 35).

3. Mettez le sélecteur de tension du fil r/t/z/u en position "0" (Fig. 36) et levez le pied-de-biche a.

4. Tirez sur l'autre extrémité du fil, jusqu'à ce que les nœuds passent sous le pied-de-biche a.

5. Lors de l'enfilage dans les aiguilles, tirez les autres extrémités, jusqu'à ce que les nœuds soient dans les chas des aiguilles et coupez le fil à gauche et à droite des nœuds. Enfilez à nouveau.

Fig. 34

Fig. 35

Fig. 36

Réglage de la longueur de piqûre

La longueur de piqûre peut être réglée par pas de 1,0 à 4,0 mm. Presque tous les travaux réalisés sur la machine à coudre overlock le sont avec une longueur de piqûre de 2,5 – 3,5 mm. Tournez la molette de réglage pour la longueur de piqûre 5 (Fig. 37) pour régler la longueur de piqûre :

• Une longueur de piqûre de 3 mm est recommandée pour la plupart des travaux de couture.

• Il est recommandé de choisir une longueur de piqûre de 4 mm pour les tissus lourds.

• Il est recommandé de choisir une longueur de piqûre de 2 mm pour les tissus légers.

Ces réglages vous permettent d'obtenir des coutures correctes et le tissu ne fronce pas.

Réglage de la largeur de couture

La largeur des coutures peut être déterminée en changeant la position de l'aiguille et à l'aide du bouton de réglage de la largeur de couture f.

... par l'usage de l'aiguille droite ou gauche

La largeur de la couture peut être déterminée en utilisant l'aiguille gauche

droite.

Fig. 37

• Seule l'aiguille gauche est utilisée : 5,7 mm

• Seule l'aiguille droite est utilisée : 3,5 mm

- 51 -

... en tournant le bouton de réglage de la largeur de couture

Le bouton de réglage de la largeur de couture f permet de régler la largeur de couture dans les fourchettes indiquées ci-dessous.

• Seule l'aiguille gauche est utilisée : 5,2 - 6,7 mm

• Seule l'aiguille droite est utilisée : 3,0 - 4,5 mm

Réglage du bouton de réglage de la largeur de couture

Attention !

Avant de procéder aux réglages au niveau du bouton de réglage de la largeur de couture f, mettez toujours l'interrupteur principal 8 sur la position "O" (éteint). Cela évite le démarrage accidentel de l'appareil et ainsi tous risques d'accidents !

• Ouvrez le capot avant 0, ce qui simplifie les réglages.

• Tournez le bouton de réglage de la largeur de couture f pour l'amener à la largeur de couture souhaitée (Fig. 38). Veuillez vous orienter à l'aide de échelle sur la plaque d'aiguille e (Fig. 39).

Réglage de la pression du pied-de-biche

Lors de la livraison, la pression du pied-de-biche est réglée pour des matériaux mi-lourds. Si vous utilisez des matériaux plus lourds ou plus légers, réglez la pression du pied-de-biche comme suit :

• Vous devez réduire la pression pour les tissus légers.

• Vous devez augmenter la pression pour les tissus lourds.

Introduisez le petit tournevis dans le trou situé sur le haut de la machine (Fig. 40). Vous y trouverez la vis de réglage de la pression (A). Assurez-vous que le tournevis entre dans la fente de la vis de réglage de la pression (B) (Fig. 41).

• Tournez le tournevis en direction "+" si vous souhaitez augmenter la pression.

• Tournez le tournevis en direction "-" si vous souhaitez réduire la pression.

Fig. 38

Fig. 39

Fig. 40

Remarque :

Pour régler à nouveau la pression standard du pied-de-biche réglée par défaut, tournez la vis de réglage de la pression aussi loin que possible dans le sens inverse des aiguilles d'une montre (-). Effectuez ensuite 6 rotations dans le sens des aiguilles d'une montre (+). La pression standard du pied-de-biche est à nouveau réglée.

Fig. 41

- 52 -

Alimentation différentielle

Mode de fonctionnement

La machine dispose de deux jeux de crémaillères d'avancée, une à l'avant et une à l'arrière. Ces deux jeux se déplacent indépendamment l'un de l'autre. Grâce à l'alimentation différentielle, les deux jeux de crémaillères peuvent se déplacer à des vitesses différentes.

Les tissus à coudre sont ainsi tirés ou froncés, selon la différence d'alimentation qui est définie entre les jeux de crémaillères avant et arrière.

L'alimentation différentielle permet d'obtenir des effets intéressants lors de la couture de points de surjet sur des matières stretch et des textiles coupés en biais (Fig. 43).

Remarque :

Lorsque le levier d'alimentation différentielle 9 se trouve en position "1.0", cela correspond à un rapport d'alimentation différentielle de 1:1. Les deux jeux de crémaillères se déplacent à la même vitesse (Fig. 42). Le levier d'alimentation différentielle 9 peut être réglé dans une fourchette de 1:0,7 à 1:2,0.

Fig. 42

Fig. 43

Point de surjet pour fronces - Réglages

Le point de surjet pour fronces est adapté pour froncer les manches, hauts de dos, ourlets de jupe, etc. confectionnés à partir de matières élastiques telles que des tricots et du jersey. Il devrait être appliqué avant que les différentes pièces ne soient cousues ensemble.

• Mettez le levier d'alimentation différentielle 9 sur une valeur supérieure à 1,0 (Fig. 44). Le réglage exact dépend du tissu à travailler et du degré de fronçage souhaité. Pour cette raison, effectuez toujours une couture d'essai pour tester les réglages.

Point de surjet élastique - Réglages

Le point de surjet élastique est adapté pour créer des effets d'ondulation sur les cols décoratifs, manches et ourlets de jupes etc. sur les tissus souples, extensibles et pour les tricots.

• Mettez le levier d'alimentation différentielle 9 sur une valeur inférieure à 1,0 (Fig. 45). Le réglage exact dépend du tissu à travailler et de "l'effet d'ondulation" souhaité. Pour cette raison, effectuez toujours une couture d'essai pour tester les réglages.

• Tenez légèrement la couture devant et derrière le pied-de-biche a pour maintenir le textile tendu.

Fig. 44

Fig. 45

Remarque :

Si vous avez réglé une valeur de « 3 » ou supérieure au niveau de la molette de réglage pour la longueur de piqûre 5, ce réglage passe automatiquement à « 3 », lorsque vous mettez le levier d’alimentation différentielle 9 sur 2.0.

- 53 -

Couture à main libre

Pour travailler les textiles en forme de tube, comme par ex. les manches ou les jambes de pantalon, vous pouvez retirer le couvercle du bras libre.

• Le cas échéant, retirez le récipient à déchets de la machine.

• Faites glisser le couvercle du bras libre vers la gauche et retirez-le (Fig. 46).

• Vous pouvez à présent tirer le textile au-dessus du bras libre w et le coudre (Fig. 47).

Fig. 46

• Pour replacer à nouveau le couvercle du bras libre, faites-le glisser sur le bras libre w, jusqu'à ce qu'il s'enclenche et soit bien assis (Fig. 48).

Fig. 47

Fig. 48

- 54 -

Points de surjet

• Ouvrez le capot avant 0.

• Faites glisser l'interrupteur de largeur de couture d sur "S", afin de faire avancer le doigt de largeur de couture (1)(Fig. 49).

Remarque :

L'interrupteur de largeur de couture d doit être glissé jusqu'à la butée. Si les coutures ne seront pas propres.

Position standard

Ourlets roulés

• Ouvrez le capot avant 0.

• Faites glisser l'interrupteur de largeur de couture d sur "R", afin de faire reculer le doigt de largeur de couture (1) (Fig. 50).

Remarque :

L'interrupteur de largeur de couture d doit être glissé jusqu'à la butée, sinon les coutures ne sont pas propres.

Fig. 49

- 55 -

Ourlet roulé

Fig. 50

Réaliser une chaînette et couture d'essai

• Posez tous les fils sous le pied-de-biche a vers l'arrière, légèrement vers la gauche, au-dessus de la plaque d'aiguille e.

• Tenez les fils sous une légère tension.

• Tournez la molette 6 vers vous en effectuant 2 à 3 rotations, pour commencer à former la chaînette.

• Abaissez le pied-de-biche a en actionnant le levier du pied-de-biche 4.

• Tenez à nouveau la chaînette et actionnez la pédale avec précaution, jusqu'à ce que la chaînette affiche une longueur de 5 à 7,5 cm.

• Posez le textile par l'avant sous le pied-de-biche a et procédez à une couture d'essai (Fig. 51). Surtout, ne tirez pas sur le textile, car vous risquez alors de plier l'aiguille et de la casser.

• Après la fin du morceau de textile, continuez de coudre sur 15 à 20 cm.

• A l'aide de la lame, coupez la chaînette à l'arrière de la machine (Fig. 52).

Fig. 51

Fig. 52

Réglages de tension recommandés

Remarque :

Toutes les indications sur les réglages de tension pour les différents types de points constituent uniquement des valeurs indicatives. La tension dépend toujours du type et de l'épaisseur du textile à coudre, de la taille de l'aiguille, ainsi que de l'épaisseur, de la nature et de la composition en termes de matériaux du fil. Voilà pourquoi il faut impérativement procéder à une couture d'essai. C'est en effet la seule manière de voir si les réglages de la tension sont corrects ou s'ils doivent être modifiés.

- 56 -

Point de remmaillage de surjet à 2 fils (overlock)

La représentation de ce point se trouve à la figure 53. Ce point réalisé avec une aiguille et 2 fils est utilisé pour procéder au surfilage des bordures de tissus légers ou extensibles. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point de surjet fine ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o.

Tension du fil

Textile

bleu vert rouge jaune

Position de l'aiguille

Commutateur de largeur

de couture

Longueur de piqûre

Élément du boucleur supérieur

2 - 4

utiliser

Tissu léger

Tissu mi-lourd

Tissu lourd

Textile

Tissu léger

Tissu mi-lourd

Tissu lourd

Utiliser l'élé-

2,0 -

2,5 -

3,5 -

bleu vert rouge jaune

- 1,5

- 3,0

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Tension du fil

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

0,5

1,5

Fil de l'aiguille

Face supérieure

Tension correcte du fil

Fil du boucleur inférieur

Face inférieure

Fig. 53

Mauvaise tension du fil

Si le fil du boucleur inférieur paraît trop tendu ou le fil d'aiguille trop détendu (Fig. 54) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible, ou...

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.

Si le fil du boucleur inférieur paraît trop lâche (Fig. 55), tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée.

- 57 -

Fil de l'aiguille

Face supérieure

Fil de l'aiguille

Face supérieure

Fil du boucleur inférieur

Face inférieure

Fig. 54

Mauvaise tension du fil

Fil du boucleur inférieur

Face inférieure

Fig. 55

Point de surjet à 2 fils

La représentation de ce point se trouve à la figure 56. Ce point avec une aiguille et 2 fils sert au surfilage de tissus normaux avec point de surjet. Il est également idéalement adapté pour les points plats (piqûres rabattues ou coutures bout à bout) et l'ourlet invisible. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point de surjet fine ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o.

Tension du fil

Textile

bleu vert rouge jaune

Utiliser l'élé-

Tissu léger

Tissu mi-lourd

Tissu lourd

Textile

0,5 -

1,0 -

bleu vert rouge jaune

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Tension du fil

1,0

1,5

Position de l'aiguille

Commutateur de largeur

de couture

Longueur de piqûre

Élément du boucleur supérieur

Tension correcte du fil

Fil du boucleur inférieur

Face supérieure

2 - 4

utiliser

Fil de l'aiguille

Face inférieure

Fig. 56

Utiliser l'élé-

Tissu léger

Tissu mi-lourd

Tissu lourd

Lorsque le fil du boucleur inférieur se trouve sur la face inférieure du textile (Fig. 57) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible.

Lorsque le fil de l'aiguille est trop lâche (Fig. 58) :

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible.

- 1,0

- 1,5

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

3,0

3,5

Fil du boucleur inférieur

Face supérieure

Fil du boucleur inférieur

Face supérieure

Mauvaise tension du fil

Face inférieure

Mauvaise tension du fil

Fil de l'aiguille

Fig. 57

Fil de l'aiguille

- 58 -

Face inférieure

Fig. 58

Point de remmaillage à 3 fils (overlock)

La représentation de ce point se trouve à la figure 59. Ce point réalisé avec une aiguille et 3 fils est utilisé pour procéder au surfilage de tissus normaux avec piqûre à point de surjet. Il suffit de modifier la position de l'aiguille pour obtenir un point de surjet d'une largeur de 3,5 mm ou 5,7 mm.

Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Tension du fil

Textile

bleu vert rouge jaune

Position de l'aiguille

Commutateur de

largeur de couture

Longueur de piqûre

Élément du boucleur supérieur

2 - 4

pas nécessaire

Tissu léger

Tissu mi-lourd

Tissu lourd

Textile

Tissu léger

Tissu mi-lourd

Tissu lourd

Lorsque le fil du boucleur supérieur se trouve sur la face inférieure du textile (Fig. 60) :

• tournez le sélecteur de tension du fil z pour le fil du boucleur supérieur (rouge) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible.

2,0 - 2,0 1,0

3,0 - 2,0 1,5

3,0 - 3,0 1,5

Tension du fil

bleu vert rouge jaune

- 2,0 7,0 2,0

- 2,5 6,5 2,5

- 3,5 6,5 2,5

Fil du boucleur supérieur

Fil de l'aiguille

Face supérieure

Fil du boucleur supérieur

Fil de l'aiguille

Face supérieure

Tension correcte du fil

Fil du boucleur inférieur

Face inférieure

Fig. 59

Mauvaises tensions de fils

Fil du boucleur inférieur

Face inférieure

Fig. 60

Lorsque le fil du boucleur inférieur se trouve sur la face supérieure du textile (Fig. 61) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil z pour le fil du boucleur supérieur (rouge) sur une valeur plus faible.

Lorsque le fil de l'aiguille paraît trop lâche (Fig. 62), tournez le sélecteur de tension du fil pour le fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.

Fil du boucleur supérieur

- 59 -

Fil de l'aiguille

Face supérieure

Fil de l'aiguille

Face supérieure

Fil du boucleur inférieur

Face inférieure

Fig. 61

Fil du boucleur inférieur

Face inférieure

Fig. 62

Couture flatlock à 3 fils

La représentation de ce point se trouve à la figure 63. Ce point réalisé à l'aide d'une aiguille et de fils est utilisé pour les piqûres rabattues et les coutures bout à bout et pour les points ornementaux réalisés avec du fil décoratif. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point flatlock fine ou large (couture plate). Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Position de l'aiguille

Commutateur de largeur

de couture

Longueur de piqûre

2 - 4

Textile

Tissu léger

Tissu mi-lourd

Tissu lourd

Textile

Tissu léger

Tissu mi-lourd

Tension du fil

bleu vert rouge jaune

0,5 - 2,5 2,5

0,5 - 2,0 2,0

1,0 - 3,0 3,0

Tension du fil

bleu vert rouge jaune

- 0 7,0 4,0

- 0,5 7,0 4,0

Élément du boucleur supérieur

Tension correcte du fil

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

pas nécessaire

Fil de l'aiguille

Fil du boucleur inférieur

Face inférieure

Fig. 63

Tissu lourd

Lorsque le fil du boucleur inférieur est trop lâche (Fig. 64) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible.

Lorsque le fil du boucleur supérieur est trop lâche (Fig. 65) :

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible.

Lorsque le fil de l'aiguille est trop lâche (Fig. 66) :

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible.

- 1,0 7,0 4,0

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

- 60 -

Mauvaises tensions de fils

Face inférieure

Fil de l'aiguille

Fil du boucleur inférieur

Fig. 64

Fil de l'aiguille

Fil du boucleur inférieur

Fig. 65

Fil de l'aiguille

Fil du boucleur inférieur

Fig. 66

Point de remmaillage de surjet à 3 fils (overlock)

La représentation de ce point se trouve à la figure 67. Ce point avec une aiguille et 3 fils est par exemple utilisé pour réaliser des bordures ornementales. Il suffit de modifier la position de l'aiguille pour obtenir un point de remmaillage fin ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Position de l'aiguille

Commutateur de largeur

de couture

Longueur de piqûre

2 - 4

Textile

Tissu léger

Tissu mi-lourd

Tissu lourd

Textile

Tissu léger

Tissu mi-lourd

Tension du fil

bleu vert rouge jaune

2,0 - 0 4,0

3,0 - 0,5 6,5

4,0 - 0,5 7,5

Tension du fil

bleu vert rouge jaune

- 1,5 0 5,0

- 2,5 1,0 7,0

Élément du boucleur supérieur

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

pas nécessaire

Tension correcte du fil

Fil de l'aiguille

Fil du boucleur inférieur

Face inférieure

Fig. 67

Mauvaise tension du fil

Tissu lourd

Lorsque le fil du boucleur supérieur est trop lâche (Fig. 68) :

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée.

Lorsque le fil du boucleur inférieur est trop lâche (Fig. 69) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible.

Lorsque le fil de l'aiguille est trop lâche (Fig. 70) :

• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible.

- 3,0 1,5 8,0

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

Fil de l'aiguille

Fil du boucleur supérieur

Face supérieure

Face inférieure

Fil du boucleur inférieur

Face inférieure

Fil de l'aiguille

Fig. 68

Fil de l'aiguille

Fil du boucleur inférieur

Fig. 69

Fil de l'aiguille

Fil du boucleur inférieur

Fig. 70

- 61 -

Faux-point de couture et surjet simultanés à 3 fils, très extensible

La représentation de ce point se trouve à la figure 71. Ce point avec 2 aiguilles et 3 fils représente la solution idéale pour des tissus légers, extrêmement extensibles, comme par ex. le tricot et l'élastane.

Position de l'aiguille

Interrupteur de largeur

de couture

Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o.

Tension du fil

Textile

bleu vert rouge jaune

Utiliser l'élé-

Tissu léger

Tissu mi-lourd

Tissu lourd

Lorsque le fil du boucleur inférieur est trop lâche (Fig. 72):

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée.

2,0 1,5

3,0 2,0

4,0 3,0

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

0,5

1,0

Longueur de piqûre

Élément du boucleur supérieur

Tension correcte du fil

Fil d'aiguille gauche

Fil d'aiguille droit

Face supérieure

Mauvaise tension du fil

2 - 4

utiliser

Fil du boucleur inférieur

Face inférieure

Fig. 71

Lorsque le fil de l'aiguille gauche est trop lâche (Fig. 73) :

• tournez le sélecteur de tension du fil de l'aiguille gauche r (bleu) sur une valeur plus élevée.

Lorsque le fil de l'aiguille droite est trop lâche (Fig. 74) :

• tournez le sélecteur de tension du fil de l'aiguille droite t (vert) sur une valeur plus élevée.

Fil d'aiguille gauche

Fil d'aiguille droit Face supérieure

Fil d'aiguille gauche

Fil d'aiguille droit

Face supérieure

Fil d'aiguille gauche

Fil d'aiguille droit

Face supérieure

Fil du boucleur inférieur

Face inférieure

Fil du boucleur inférieur

Face inférieure

Fil du boucleur inférieur

Face inférieure

Fig. 72

Fig. 73

Fig. 74

- 62 -

Faux-point de couture et surjet simultanés à 4 fils, très extensible

La représentation de ce point se trouve à la figure 75. Ce point avec 2 aiguilles et 4 fils représente la solution idéale pour des tissus mi-lourds à lourds, extrêmement extensibles, comme par ex. les tricots réversibles et les tissus de maillots de bain. Il est adapté pour combiner deux morceaux de tissus tout en procédant en même temps au surfilage des bordures.

Position de l'aiguille

Commutateur de largeur

de couture

Longueur de piqûre

2 - 4

Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Tension du fil

Textile

bleu vert rouge jaune

Tissu léger

Tissu mi-lourd

Tissu lourd

Lorsque le fil du boucleur supérieur se trouve sur la face inférieure du textile (Fig. 76) :

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée, ou...

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible.

Lorsque le fil du boucleur inférieur se trouve sur la face supérieure du textile (Fig. 77) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou..

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible.

2,5 2,0 2,5 2,0

3,0 2,0 3,0 2,0

4,0 2,5 4,0 2,5

Élément du boucleur supérieur

Tension correcte du fil

Fil du boucleur supérieur

Fil d'aiguille droit

Fil d'aiguille gauche

Face supérieure

Fil du boucleur supérieur

Fil d'aiguille droit

Fil d'aiguille gauche

Face supérieure

Fil du boucleur supérieur

Fil d'aiguille droit

Fil d'aiguille gauche

Face supérieure Face inférieure

Fil du boucleur supérieur

pas nécessaire

Fil du boucleur inférieur

Face inférieure

Fig. 75

Mauvaise tension du fil

Fil du boucleur inférieur

Face inférieure

Fig. 76

Fil du boucleur inférieur

Fig. 77

Lorsque le fil de l'aiguille gauche est trop lâche (Fig. 78) :

• tournez le sélecteur de tension du fil de l'aiguille gauche r (bleu) sur une valeur plus élevée.

Lorsque le fil de l'aiguille droite est trop lâche (Fig. 79) :

• tournez le sélecteur de tension du fil de l'aiguille droite t (vert) sur une valeur plus élevée.

- 63 -

Fil d'aiguille droit

Fil d'aiguille gauche

Face supérieure

Fil du boucleur supérieur

Fil d'aiguille droit

Fil d'aiguille gauche

Face supérieure

Fil du boucleur inférieur

Face inférieure

Fig. 78

Fil du boucleur inférieur

Face inférieure

Fig. 79

Ourlets roulés

Cette machine permet de coudre quatre types d'ourlets roulés différents. Lors de la confection d'ourlets roulés, la bordure du textile à coudre est repliée et dotée d'une couture à point de surjet. Ce type d'ourlets est le plus adapté pour des tissus légers tels que la batiste, le chiffon, l'organza, etc.. Les tissus lourds ou rigides ne sont pas adaptés pour réaliser des ourlets roulés.

• Retirez l'aiguille gauche.

• Mettez le commutateur de largeur de couture d sur "R" (Fig. 80).

• Orientez la plaque d'aiguille du doigt de largeur de couture sur la marque "R" sur la plaque d'appui en tournant le bouton de réglage de la largeur de couture f (Fig. 81).

• Réglez la molette pour la longueur de piqûre 5 sur "F - 2" (Fig. 82). Vous obtenez ainsi une couture fine.

• Pour les ourlets roulés, veuillez utiliser les aiguilles de la cat. No 14.

Remarques :

• Un grand nombre de combinaisons variées de fils peut être utilisé pour réaliser un ourlet roulé. Pour créer un ourlet roulé particulièrement joli (ourlet roulé à 3 fils), utilisez du fil mousse (fil mousse en polyamide / woolly nylon) en tant que fil du boucleur supérieur et du fil normal pour l'aiguille et le boucleur inférieur. Pour un ourlet roulé à 2 fils, veuillez utiliser du fil mousse pour le fil du boucleur inférieur et du fil normal pour le fil d'aiguille.

• Lorsque vous commencez à coudre, tenez la chaînette, afin qu'elle ne puisse pas s'enrouler dans la couture.

• Exposez le matériau à une légère tension en direction de la couture. Il en résulte une couture plus fine.

• Avant de couper la chaînette très près du textile, appliquez une petite goutte de colle pour textiles sur la couture et laissez sécher. Vérifiez auparavant la résistance à la décoloration du textile.

Fig. 81

Position de l'aiguille

Fig. 80

Fig. 82

Ourlet roulé à 3 fils

La représentation de ce point se trouve à la figure 83.

Fil du

boucleur

supérieur

Polyester

Fil mousse

Réglez le sélecteur de tension du fil t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

bleu vert rouge jaune

- 2,0 7,5 3,0

- 2,0 2,0 2,0

Tension du fil

Ourlet roulé à point de surjet boucleur supérieur à 3 fils

La représentation de ce point se trouve à la figure 84. Réglez le sélecteur de tension du fil t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Fil du boucleur

supérieur

Polyester

bleu vert rouge jaune

- 2,0 5,5 7,0

Tension du fil

Commutateur de largeur de couture

Longueur de piqûre

Élément du boucleur supérieur

Fil du boucleur

supérieur

Fil de l'aiguille

Face supérieure

Fil de l'aiguille

Fil du boucleur supérieur

F - 2

pas nécessaire

Fil du boucleur inférieur

Face inférieure

Fig. 83

Fil du boucleur inférieur

Fil mousse

- 2,0 0 2,5

Face supérieure

Face inférieure

Fig. 84

- 64 -

Ourlet roulé à 2 fils

La représentation de ce point se trouve à la figure 85. Réglez le sélecteur de tension du fil t u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o.

Position de l'aiguille

Commutateur de largeur de couture

Longueur de piqûre

Élément du boucleur supérieur

Fil du boucleur inférieur

F - 2

utiliser

Fil du bou-

cleur inférieur

Fil mousse

bleu vert rouge jaune

- 1,5

Tension du fil

Utiliser l'élé-

ment du bou-

cleur supérieur

1,5

Ourlet roulé à point de surjet boucleur inférieur à 2 fils

La représentation de ce point se trouve à la figure 86. Réglez le sélecteur de tension du fil t u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé.

Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o.

Face supérieure

Face inférieure

Position de l'aiguille

Commutateur de largeur de couture

Longueur de piqûre

Élément du boucleur supérieur

Fil de l'aiguille

Fig. 85

F - 2

utiliser

Fil du

boucleur

inférieur

Polyester

Fil mousse

Tension du fil

bleu vert rouge jaune

Utiliser l'élé-

- 2,0

- 1,5

ment du bou-

cleur supérieur

Utiliser l'élé-

ment du bou-

cleur supérieur

2,0

1,5

Fil de l'aiguille

Face supérieure

Fil du boucleur inférieur

Face inférieure

Fig. 86

- 65 -

Coutures ornementales flatlock

Pour créer des coutures flatlock, réglez la tension du fil pour un point de surjet à 3 fils. Réalisez une couture et tirez ensuite sur le tissu à coudre pour lisser la couture.

La couture flatlock peut être utilisée comme couture d'assemblage décorative ou à titre de pure couture ornementale (Fig. 87, fil foncé).

Remarques :

• Veillez à la tension correcte du fil afin de pouvoir aisément tirer le textile que vous êtes en train de coudre.

• Utilisez un fil décoratif en tant que fil du boucleur supérieur, car il s'agit du fil le plus important qui est par ailleurs bien visible.

1. Retirez l'aiguille droite ou gauche (Fig. 88).

Fig. 87

Fig. 88

2. Réglez la tension recommandée pour une couture à point de surjet à 3 fils (Fig. 89).

3. Réglez les tensions des fils supérieurs (vert ou bleu) de manière beaucoup plus lâche.

4. Relâchez également un peu la tension du fil du boucleur supérieur (rouge).

5. Réglez la tension du fil du boucleur inférieur (jaune) pour qu'elle soit beaucoup plus ferme.

Couture flatlock en tant que couture d'assemblage

• Posez les deux textiles à coudre à l'envers, pour créer une couture décorative à l'endroit.

• Procédez à la couture et coupez le tissu excédent (Fig. 90).

La représentation de ce point se trouve à la figure 91.

• Le fil supérieur (fil d'aiguille) (vert ou bleu) présente alors un déroulement en forme de V à l'envers du tissu.

• Le fil du boucleur inférieur se déroule sous la forme d'une ligne droite le long de la bordure du tissu.

• Tirez le textile des deux côtés de la couture, afin que les coutures se mettent à plat.

Fig. 89

Fig. 90

Fil de l'aiguille

Fil du boucleur inférieur

Fil du boucleur supérieur

- 66 -

Face supérieure

Face inférieure

Fig. 91

Couture flatlock en tant que couture ornementale

• Amenez la lame supérieure mobile i en position de repos (Fig. 92). Pour ce type de couture, le textile n'est pas coupé.

• Pliez le textile de manière à ce que les deux envers soient posés l'un sur l'autre.

• Placez le textile de manière à ce qu'une partie de la piqûre soit cousue en dehors du textile (Fig. 93).

• Cousez la couture.

• Dépliez ensuite le textile. Posez alors les piqûres à plat.

Ourlets invisibles overlock

L'ourlet invisible overlock est particulièrement adapté pour les tricots. Il génère un surfilage durable des bordures tout en restant quasiment invisible (Fig. 94). En une seule opération, l'excédent de tissu est coupé, l'ourlet est réalisé et les bordures sont dotées d'une couture à point de surjet.

Fig. 92

Fig. 93

1. Retirez l'aiguille gauche et réglez la machine pour une couture à point de surjet à 3 fils fine.

2. Réglez la longueur de piqûre à 4.

3. Pliez l'ourlet dans un premier temps à l'envers, puis à l'endroit du tissu, afin que la bordure du tissu dépasse de 6 mm le premier pli (Fig. 95).

4. Cousez avec soin sur le pli. A cet égard, l'aiguille doit piquer à la verticale dans la bordure du pli.

Nervures

Pour ajouter certains ornements à votre vêtement, vous pouvez lui apposer des nervures avant de procéder à la découpe (Fig. 96). Les nervures sont des coutures ornementales, telles qu'elles sont représentées dans la figure 96.

1. Retirez l'aiguille gauche et réglez la machine pour une couture à point de surjet à 3 fils fine.

2. Amenez la lame supérieure i en position de repos.

3. Pour parvenir à un résultat régulier, dessinez le nombre souhaité de nervures avec un marqueur pour textile hydrosoluble ou une craie pour textile sur le tissu.

4. Pliez le tissu à l'envers et cousez-le.

5. Lorsque toutes les nervures ont été cousues, passez le fer à repasser sur le tissu dans une même direction, afin que les nervures soient toutes plates et régulières.

Fig. 94

Fig. 95

Fig. 96

- 67 -

Couture des coins

Coins externes

1. Coupez avant et après le coin sur env. 2 cm jusqu'à la ligne de couture (Fig. 97).

2. Cousez une piqûre au-delà de la marque "A" sur le dessin, puis arrêtez-vous (Fig. 97).

3. Levez l'aiguille et le pied-de-biche a.

4. Tirez le tissu à coudre vers l'arrière jusqu'à libérer le fil tenu par le doigt de la plaque d'appui e. (Pour une reconnaissance plus aisée, le pied-de-biche a n'est pas représenté sur l'image ci-contre - Fig. 98).

5. Tournez le textile à coudre et abaissez le pied-de-biche a, afin que la lame supérieure i se trouve sur la même ligne que le bord de coupe (Fig. 99).

6. Tirez les fils détendus vers le haut et continuez à coudre.

Fig. 98

Ligne de coupe

Fig. 97

Fig. 99

Coins internes

1. Coupez le textile à coudre au niveau du bord à coudre.

2. Amenez la lame supérieure i en position de repos (Fig. 100).

3. Cousez sur le bord de coupe (Fig. 101).

4. Arrêtez de coudre tout juste avant d'atteindre le coin.

5. Réalisez un pli au niveau du coin, afin que les deux bords forment une ligne (Fig. 102).

6. Cousez lentement au-delà du coin le long du deuxième bord. Veillez à ne pas inclure le pli !

Fig. 100

Fig. 101

- 68 -

Fig. 102

Conseils et astuces

Insérer les épingles

Insérez toujours les épingles à gauche du pied-de-biche a (Fig. 103). Les épingles ne se trouvent ainsi pas dans la zone de coupe des lames i s et elles peuvent à nouveau être facilement retirées.

Attention ! Risque d'endommager l'appareil !

Ne cousez jamais sur des épingles ou d'autres matériaux durs. Il peut en résulter des dommages irréparables sur les lames i s!

Sécuriser la chaînette

Pour éviter que la chaînette ne se desserre, veuillez enfiler la chaînette dans une aiguille à main. Piquez l'aiguille dans l'extrémité de la couture pour la sécuriser.

Couture renforcée

La couture peut être renforcée en rajoutant un ruban sergé. Amenez le ruban à travers la fente dans la partie avant du pied-de-biche a (Fig. 104).

Fig. 103

Placez le ruban sous le pied-de-biche vers l'arrière et cousez la couture. Le ruban est ainsi cousu avec la couture (Fig. 105).

Galonnage

1. Amenez la lame supérieure i en position de repos.

2. Retirez l'aiguille droite et le fil correspondant.

3. Tirez la corde passepoil (fil ou ruban sergé) à travers la fente dans la zone avant du pied-de-biche a (Fig. 106).

Fig. 104

Fig. 105

Fig. 106

4. Placez la corde passepoil sous le pied-de-biche a et réalisez une chaînette dans la longueur souhaitée (Fig. 107).

Vous pouvez utiliser le galonnage en chaînette séparément ou en tresser plusieurs ensemble.

Fig. 107

- 69 -

Maintenance et nettoyage

Attention !

Avant de procéder aux travaux de nettoyage ou de maintenance, retirez la fiche secteur de la prise secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures !

Nettoyage et lubrification

• Retirez régulièrement la poussière et les peluches au niveau des boucleurs et des lames. Vous pouvez utiliser le pinceau fourni à cette fin (Fig. 108).

• Essuyez la machine avec un chiffon légèrement humidifié.

• Lubrifiez régulièrement la machine au niveau des points de lubrification indiqués sur la figure 109. Utilisez exclusivement de l'huile pour machine à coudre à cette fin.

Fig. 108

Changer la lame inférieure

Attention !

Avant de remplacer la lame s retirez toujours la fiche secteur de la prise secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures !

Remplacez la lame inférieure s, dès que vous remarquez que la lame inférieure s ne coupe plus correctement et proprement. Servez-vous de la figure 110 à cette fin.

1. Ouvrez le capot avant 0.

2. Amenez la lame supérieure i en position de repos (A).

3. Retirez la vis de la lame inférieure s (B) et retirez la lame s (C) (Fig. 111).

4. Faites glisser la nouvelle lame s dans le support et vissez-la fermement.

5. Amenez la lame supérieure i en position de travail et fermez le capot avant 0.

Fig. 109

Fig. 110

- 70 -

Fig. 111

Rangement

Attention :

Retirez toujours la fiche secteur de la prise avant de ranger la machine. Ceci évite le démarrage accidentel de l'appareil et ainsi les risques d'accidents de même qu'une surchauffe éventuelle de l'appareil !

Lorsque vous n'utilisez pas la machine, recouvrez-la toujours du capot de recouvrement. Vous protégez ainsi la machine de la poussière. Conservez la machine à un endroit propre et sec.

Transportez toujours la maschine au niveau de sa poignée dépliable.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Cet appareil est soumis aux impératifs de la directive européenne 2002/96/EC.

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage.

Garantie et service après-vente

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les dommages de transport, les éléments d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les piles. Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents à l'achat doivent être signalés immédiatement après le déballage, mais au plus tard deux jours après la date d'achat. Toutes les réparations effectuées après expiration de la période sous garantie sont payantes.

Veiller à assurer une élimination écologique des matériaux d'emballage.

Ne jetez en aucun cas l'huile pour machine à coudre avec les déchets ménagers ordinaires. Ne la versez pas dans l'évier. Remettez l'huile destinée au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune.

Service France

Tel.: 0800 919270 E-Mail: kompernass@lidl.fr

Service Suisse

Tel.: 0842 665566

(0,08 CHF/Min., mobile max. 0,40 CHF/Min.)

E-Mail: kompernass@lidl.ch

Importateur

KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 71 -

Dépannage

Problème Cause Solutions

Cassures d'aiguilles

Le fil se déchire

Certains points ont été omis

Les points sont irréguliers

• Les aiguilles sont déformées, émoussées ou endommagées au niveau des pointes.

• Les aiguilles ne sont pas correctement insérées.

• Vous avez tiré trop fortement sur le tissu.

• Le fil n'est pas correctement enfilé. • Enfilez correctement le fil.

• La tension du fil est excessive. • Réduisez la tension du fil.

• Les aiguilles ne sont pas correctement insérées.

• Les aiguilles sont déformées, émoussées ou endommagées au niveau des pointes.

• Les aiguilles ne sont pas correctement insérées.

• Le fil n'est pas correctement enfilé. • Vérifiez le cheminement des différents fils.

• La tension du fil n'est pas correcte. • Rectifiez la tension du fil.

• Le fil est bloqué. • Vérifiez le cheminement des différents fils.

• Insérez de nouvelles aiguilles.

• Veillez à insérer correctement les aiguilles dans le support.

• Guidez le tissu soigneusement avec les deux mains.

• Veillez à insérer correctement les aiguilles dans le support.

• Insérez de nouvelles aiguilles.

• Veillez à insérer correctement les aiguilles dans le support.

• La tension du fil est excessive. • Resserrez la tension du fil.

Les coutures créent des plis

Le tissu n'est pas proprement coupé • Les lames sont émoussées ou mal insérées. • Remplacez la lame ou insérez-la correctement.

Les bordures du tissu se froncent • Trop de tissu sur un point. • Modifiez la largeur de couture.

• Le fil n'est pas correctement enfilé. • Enfilez correctement le fil.

• Le fil est bloqué. • Vérifiez le cheminement des différents fils.

• L'alimentation différentielle n'est pas réglée. • Réglez correctement l'alimentation différentielle.

- 72 -

INDICE PAGINA

Uso conforme 75 Avvertenze di sicurezza 75 Volume di fornitura 76 Dati tecnici 76 Descrizione dell'apparecchio 77 Lama superiore in posizione di riposo 77 Informazioni sugli aghi 77 Inserto per gancio (crochet) superiore 77 Apertura dello sportello frontale 78 Preparativi 78

Connessione del pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Regolazione della velocità di cucitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Interruttore di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Applicazione del contenitore per scarti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Rimozione dell'ago (degli aghi) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Inserimento dell'ago (degli aghi) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Uso del volantino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Impostazione del guidafili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Infilatura 80

Avvertenze generali sull'infilatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Infilatura del filo del crochet superiore (rosso) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Infilatura del filo del crochet inferiore (giallo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Infilatura del filo nell'ago destro (verde) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Infilatura del filo nell'ago sinistro (blu) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Prova di cucitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Sostituzione dei fili (unione) 87 Impostazione della lunghezza del punto 87 Impostazione della larghezza della cucitura 87

...con l'uso dell'ago destro o sinistro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

...con rotazione della manopola di impostazione della larghezza della cucitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Regolazione della manopola di impostazione della larghezza della cucitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Impostazione della pressione del piedino premistoffa 88 Trasporto differenziale 89

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Cucitura overlock pieghettata - impostazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Cucitura overlock tesa - impostazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Cucitura a braccio libero 90

Leggere attentamente le istruzioni per l'uso prima del primo utilizzo e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consegnare anche il manuale di istruzioni.

- 73 -

Cuciture a sopraggitto 91

Orli arrotolati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

Cucitura a catenella e cuciture di prova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

Impostazioni di tensione consigliate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

Punto a catenella a sopraggitto a 2 fili (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

Punto a sopraggitto a 2 fili (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Punto a catenella a 3 fili (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Punto piatto a 3 fili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

Punto a catenella a sopraggitto a 3 fili (overlock) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

Punto di sicurezza a 3 fili, molto elastico, finto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98

Punto di sicurezza a 4 fili, molto elastico, finto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Orli arrotolati 100

Orlo arrotolato a 3 fili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Orlo arrotolato overlock crochet superiore a 3 fili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Orlo arrotolato a 2 fili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Orlo arrotolato overlock crochet inferiore a 2 fili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Cuciture decorative a punto piatto 102

Cucitura a punto piatto come cucitura di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

Cucitura a punto piatto come cucitura decorativa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

Orlo cieco overlock 103 Nervature 103 Cucitura degli angoli 104

Angoli esterni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Angoli interni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Consigli e suggerimenti 105

Inserimento degli spilli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Fissaggio della catenella . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Rinforzo delle cuciture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Bordature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Manutenzione e pulizia 106

Pulizia e lubrificazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

Sostituzione della lama inferiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

Conservazione 107 Smaltimento 107 Garanzia e assistenza 107 Importatore 107 Guasti e possibili rimedi 108

- 74 -

Uso conforme

TAGLIACUCI

La tagliacuci è prevista... – per l'uso in vari luoghi, – per la rifinitura dei bordi di stoffa (catenella) di tessuti comunemente

utilizzati in ambiente domestico e ...

– solo per l'impiego in ambiente domestico privato.

Avvertenze di sicurezza

L'apparecchio, come qualunque apparecchio elettrico, può provocare lesioni o incidenti mortali. Per evitarli e per lavorare in sicurezza:

• Staccare sempre la spina dalla presa di corrente quando ci si allontana dalla postazione di lavoro. In questo modo si evita il rischio di incidenti dovuti ad un'accensione accidentale.

• Staccare sempre la spina prima di eseguire lavori di manutenzione alla macchina. In questo modo si evita il pericolo di subire una scossa elettrica che potrebbe essere letale. La lampadina LED non è sostituibile.

• Non staccare la spina dalla presa tirando dal cavo. Per staccare la spina dalla presa, afferrare sempre la spina e mai il cavo.

• Utilizzare la macchina da cucire sempre e solo in ambienti asciutti.

• Fare sostituire immediatamente la spina o il cavo di rete danneggiato da personale specializzato autorizzato o dal centro assistenza clienti, per evitare possibili danni.

• Questo apparecchio non è indicato per l'uso da parte di persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o prive dell'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicazioni sull'impiego dell'apparecchio.

• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

• Non utilizzare mai la macchina con le aperture di ventilazione bloccate. Mantenere le aperture di ventilazione della macchina e il pedale esenti da fili, polvere e resti di tessuto.

• Se il cavo di connessione collegato al pedale è danneggiato, farlo sostituire dal produttore o dal centro di assistenza o da altro personale qualificato, al fine di evitare pericoli.

La macchina da cucire non è prevista...

- per l'installazione fissa,

- per la lavorazione di altri materiali (ad es. pelle, tessuti per tende, vele e altri materiali pesanti),

- per l'impiego in ambienti commerciali o industriali.

Avvertenza relativa a lesioni e danni materiali

• Tenere la zona di lavoro in ordine. Il disordine nella zona di lavoro può

provocare incidenti.

• Durante il lavoro, garantire sempre una buona illuminazione!

• Non indossare ambiti ampi o gioielli, poiché potrebbero restare intrap-

polati nelle parti in movimento. Per tale motivo, indossare anche una rete per capelli, in caso si portino capelli lunghi.

• Evitare posizioni innaturali. Trovare una posizione comoda, sicura e di

equilibrio.

• Il produttore non si assume alcuna responsabilità per incidenti riconduci-

bili a scarsa cura e precisione o alla non osservanza delle avvertenze di sicurezza contenute nelle presenti istruzioni.

• Non coprire mai le aperture di aerazione! Pericolo di surriscaldamento!

• Tenere l'olio per macchine da cucire lontano dalla portata dei bambini.

• In caso di ingestione o contatto con gli occhi dell'olio per macchine da

cucire consultare immediatamente un medico.

- 75 -

Volume di fornitura

Tagliacuci Olio Contenitore per scarti Scatola per gli accessori Istruzioni per l'uso

Lama di ricambio (sotto)

2 aghi n. 11 4 aghi n. 14 (2 preinstallati nella macchina)

4 cappucci delle bobine

Inserto per gancio (crochet) superiore

Cacciavite a lama piccolo

Cacciavite a lama grande

Calotta di copertura

Pinzetta

Gli accessori si trovano nella relativa scatola sul lato della macchina (ill.1).

Dati tecnici

Numero dei fili 2, 3 o 4 Numero degli aghi 2 o 1 Velocità di cucitura ca. 1200 g/min Larghezza del punto A destra: 3,0 mm - 4,5 mm A sinistra: 5,2 mm - 6,7 mm Lunghezza dei punti 1 mm - 4 mm Aghi HA x 1 n. 11-14 o 130/705 n. 75-90 Potenza assorbita: 90 W Tensione nominale: 220 - 240 V ~, / 50 Hz Classe di protezione: II

Pennello con levapunti integrato

Ill. 1

Il livello di pressione acustica in normali condizioni di esercizio è di 78 dB (A).

Pedale

Utilizzare la presente macchina solo con il pedale accluso:

- ELECTRONIC FDM Speed Controller

- Tipo KD - 2902

- 76 -

Descrizione dell'apparecchio

Sulla pagina apribile anteriore:

1 Guidafili 2 Portarocchetti 3 Centratore di rocchetti 4 Leva del piedino 5 Rotella di impostazione della lunghezza dei punti 6 Volantino 7 Connessione pedale/connessione di rete 8 Interruttore di rete (interruttore ON/OFF) 9 Leva del trasporto differenziale 0 Sportello frontale q Piastra di appoggio della levetta per la larghezza di cucitura w Braccio libero e Placca ago r Selettore di tensione del filo (ago sinistro) t Selettore di tensione del filo (ago destro) z Selettore di tensione del filo (crochet superiore) u Selettore di tensione del filo (crochet inferiore)

Lama superiore in posizione di riposo

Per determinati tipi di cucitura o per poter operare più facilmente la manopola di impostazione della larghezza della cucitura f, è necessario portare la lama superiore i in posizione di riposo. A tale scopo premere la lama superiore i verso destra e ruotarla leggermente in modo da posizionarla saldamente (ill. 2 e 3).

Sulla pagina apribile posteriore:

i Lama superiore mobile (lama superiore) o Crochet superiore p Crochet inferiore a Piedino premistoffa s Lama fissa inferiore d Selettore di larghezza della cucitura f Manopola di impostazione della larghezza del punto

Informazioni sugli aghi

Questa macchina utilizza i comuni aghi da cucito per macchine da cucire. La conformazione dell'asta, piatta sul retro, impedisce di infilare gli aghi al contrario. Questi aghi sono facilmente reperibili nei negozi specializzati.

Nella macchina si possono inserire aghi di dimensioni 11 e 14.

La seguente tabella fornisce una breve panoramica delle differenze nell'impiego di un ago (per informazioni dettagliate, consultare inoltre il capitolo "Impostazione della larghezza della cucitura").

Inserto per gancio (crochet) superiore

Per alcuni tipi di punti è necessario utilizzare un inserto per gancio (crochet) superiore. La modalità di inserimento è descritta in associazione ai singoli tipi di punti. Inserire il piccolo filo da dietro nell'occhiello del crochet superiore o e il dado di plastica sull'altra estremità sul davanti nel foro del crochet superiore o (ill. 4a). L'inserto per il crochet superiore può essere conservato nell'apposito vano sul retro dello sportello frontale 0 (ill. 4b).

Ill. 2

Ill. 3

Larghezza della

cucitura

Ago utilizzato Ago destro Ago sinistro

Selettore di tensione

del filo

Ill. 4a

3,5 mm 5,7 mm

Verde Blu

Ill. 4b

- 77 -

Apertura dello sportello frontale

Attenzione!

Spegnere sempre la macchina da cucire dall'interruttore di rete 8 se si apre lo sportello frontale 0. Pericolo di lesioni!

• Spingere lo sportello frontale 0 a destra (A) e tirarlo quindi verso di sé (B) (ill. 5). Dietro lo sportello frontale 0 si trova lo spazio del crochet.

Avvertenza:

durante la cucitura lo sportello frontale 0 dev'essere chiuso!

Preparativi

Collocare la tagliacuci su una superficie stabile e piana. Assicurare un'illuminazione sufficiente della postazione di lavoro.

Connessione del pedale

• Inserire la spina del pedale nella presa del pedale 7.

• Inserire la spina in una presa di corrente.

Per accendere la macchina, premere l'interruttore di rete 8.

Ill. 5

Attenzione!

Prima di allontanarsi dalla macchina o prima di eseguire lavori di manutenzione, staccare sempre la spina dalla presa. Pericolo di lesioni!

Regolazione della velocità di cucitura

La velocità di cucitura viene regolata tramite il pedale. La velocità di cucitura può essere modificata esercitando una maggiore o minore pressione sul pedale.

Interruttore di sicurezza

Questa macchina è dotata di un microinterruttore di sicurezza. La macchina non può essere avviata se lo sportello frontale 0 è aperto. Chiudere lo sportello frontale 0 prima di cominciare a cucire.

Applicazione del contenitore per scarti

Il contenitore per scarti raccoglie i ritagli durate la cucitura, mantenendo pulito il posto di lavoro.

• Spingere prima le due leve di arresto (A) nei fori di inserimento (B) (ill. 6).

• Guidare entrambe le leve di arresto (C) nei fori di inserimento (D) (ill. 7).

Ill. 6

• Per rimuovere il contenitore per scarti, tirarlo in avanti e ribaltarlo (ill. 8).

Ill. 7

Ill. 8

- 78 -

Rimozione dell'ago (degli aghi)

Suggerimento

Attenzione!

Prima di sostituire gli aghi, staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni!

S La sostituzione degli aghi è più facile se si rimuove prima il coperchio per la cucitura a braccio libero (ill. 9a)!

1. Ruotare il volantino 6 verso di sé fino a spostare gli aghi nella posizione più alta (ill. 9b).

2. Svitare la vite dell'ago con il cacciavite piccolo fino a poter rimuovere l'ago (ill. 10).

3. Rimuovere gli aghi.

Inserimento dell'ago (degli aghi)

Attenzione!

Prima di sostituire gli aghi, staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni!

1. Tenere l'ago con la parte piatta rivolta verso il retro.

2. Spingere l'ago fino all'arresto nel portaaghi.

3. Serrare la vite dell'ago con il cacciavite piccolo (ill. 10).

Uso del volantino

Avvertenza:

Ruotare il volantino 6 sempre verso di sé (ill. 9b).

Ill. 9a

Ill. 9b

Ill. 10

Impostazione del guidafili

• Estrarre completamente il guidafili 1 prima dell'infilatura (ill. 11).

• Ruotare il guidafili 1 in modo che le vie dei fili si trovino esattamente sopra il portarocchetti 2.

• In posizione corretta, le due parti articolate del guidafili 1 si inseriscono udibilmente.

• Impostare i rocchetti di filo sulle centrature dei rocchetti. Se non si utilizzano rocchetti di tipo industriale, rimuovere le centrature dei rocchetti. Spingere ogni cappuccio della bobina sui rocchetti (ill. 12). In tal modo i rocchetti resteranno al loro posto durante la cucitura.

Ill. 11

Ill. 12

- 79 -

Infilatura

143 2

Avvertenza:

all'atto della fornitura, tutti i 4 fili sono già stati infilati. Si può quindi cominciare subito a cucire. Se si desidera sostituire il filo e tutti i 4 fili sono ancora infilati, procedere come descritto nel capitolo "Sostituzione dei fili (unione)". Se si devono inserire i fili nuovamente, procedere come descritto in questo capitolo "Infilatura".

Avvertenze generali sull'infilatura

Attenzione!

Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni!

L'infilatura corretta è importante per ottenere dei punti regolari e evitare la rottura dei fili. Dietro lo sportello frontale 0 si trova un diagramma con le spiegazioni per l'infilatura. Inoltre, le vie dei fili sono contrassegnate da colori diversi.

Nella scatola degli accessori si trova una pinzetta con cui è più facile eseguire l'infilatura.

Ill. 13

L'infilatura avviene in questa sequenza (ill. 13/14):

1. Primo passaggio: filo del crochet superiore (rosso)

2. Secondo passaggio: filo del crochet inferiore (giallo)

3. Terzo passaggio: filo per l'ago destro (verde)

4. Quarto passaggio: filo per l'ago sinistro (blu)

Avvertenza:

dopo aver infilato tutti i fili e aver allentato il filo del crochet inferiore, procedere come segue:

• Sfilare i due fili degli aghi.

• Infilare quindi il filo del crochet inferiore.

• Solo ora si possono reinfilare i fili in entrambi gli aghi.

Gli aghi devono essere sempre infilati per ultimi!

Per semplificare, i singoli passaggi sono numerati sulle illustrazioni.

Infilatura del filo del crochet superiore (rosso)

Attenzione!

Utilizzare sempre le figure sottostanti come ausilio.

Ill. 14

L'illustrazione 15 mostra la disposizione dei fili del crochet superiore. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

1. Aprire lo sportello frontale 0.

2. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

Ill. 15

- 80 -

3. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo scivolare nella via dei fili (2) (ill. 16).

Ill. 16

4. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del selettore di tensione del filo z e tirarlo quindi verso il basso (3) (ill. 17).

Avvertenza:

il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili z.

5. Nel vano del crochet infilare il filo in base alle marcature rosse (ill. 18).

6. Tirare il filo dal davanti verso il retro attraverso il crochet superiore o.

7. Tirare ca. 10 cm di filo attraverso il crochet e collocarlo dietro la placca dell'ago e.

Ill. 17

- 81 -

Ill. 18

Infilatura del filo del crochet inferiore (giallo)

Attenzione!

L'illustrazione 19 mostra la disposizione dei fili del crochet inferiore. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

Ill. 19

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo scivolare nella via dei fili (2) (ill. 20).

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del selettore di tensione del filo u e tirarlo quindi verso il basso (3) (ill. 21).

Avvertenza:

Il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili u.

Ill. 20

4. Ruotare il volantino 6 verso di sé fino a posizionare il crochet inferiore p completamente a destra.

Ill. 21

- 82 -

5. Nel vano del crochet infilare il filo in base alle marcature gialle (4 - 8)

al di sopra

(ill. 22).

6. Con la pinzetta tenere fermo il filo a circa 4 cm dalla via dei fili (ill. 23).

7. Guidarlo quindi con la pinzetta a sinistra leggermente sotto la via dei fili.

8. Tirare il filo verso l'alto nella via dei fili (9).

Ill. 22

9. Guidare il filo verso il retro e al di sopra dell'estremità superiore del crochet inferiore p (10A) (ill. 23).

10. Tirare infine il filo cautamente verso il basso, per farlo scivolare nel-

l'intaglio del crochet (10B) (ill. 23). Per questo passaggio fare anche riferimento al disegno applicato sulla macchina!

11. Guidare il filo attraverso l'occhiello del crochet (11). Il filo deve

passare nella scanalatura del crochet inferiore p (ill. 23).

12. Tirare circa 10 cm di filo attraverso il crochet e collocarlo

del crochet superiore o e della placca dell'ago e verso il retro.

Infilatura del filo nell'ago destro (verde)

Attenzione!

Ill. 23

L'illustrazione 24 mostra l'infilatura del filo dell'ago destro. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

Ill. 24

- 83 -

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo

scivolare nella via dei fili (2) (ill. 25).

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del selettore di tensione del filo t e tirarlo quindi verso il basso (3) (ill. 26).

Ill. 25

Avvertenza:

il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili t.

4. Nel vano del crochet infilare il filo in base alle marcature verdi (4 - 7) (ill. 27/28).

5. Guidare il filo attraverso l'ago destro (8) (ill. 28).

6. Inserire il filo verso il retro sotto il piedino premistoffa a.

Ill. 26

Ill. 27

Ill. 28

- 84 -

Infilatura del filo nell'ago sinistro (blu)

Attenzione!

L'illustrazione 29 mostra l'infilatura del filo dell'ago sinistro. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

Ill. 29

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo scivolare nella via dei fili (2) (ill. 30).

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del selettore di tensione del filo r e tirarlo quindi verso il basso (3) (ill. 31).

Ill. 30

Avvertenza:

il filo deve inserirsi correttamente fra i due dischi del selettore di tensione del filo r.

Ill. 31

- 85 -

4. Infilare il filo in base alle marcature verdi (4 - 6) (ill. 32/33).

5. Guidare il filo attraverso l'ago sinistro (7) (ill. 33).

6. Inserire il filo verso il retro sotto il piedino premistoffa a.

Ill. 32

Prova di cucitura

Se si è infilato il filo per la prima volta o è necessario infilarlo nuovamente a causa della rottura del filo, procedere come segue:

sollevare il piedino premistoffa a. Tenere con la mano sinistra le estremità dei fili fra le punte delle dita, ruotare il volantino 6 lentamente due o tre volte verso di sé e controllare nuovamente i fili.

Inserire la stoffa per una prova di cucitura sotto il piedino premistoffa a e cominciare lentamente a cucire. La stoffa viene trascinata automaticamente.

Al termine del lavoro continuare a cucire fino a formare una catenella lunga circa 5 cm (2") all'estremità della stoffa.

Tagliare i fili con le forbici.

Ill. 33

- 86 -

Sostituzione dei fili (unione)

La sostituzione dei fili è semplice, agendo in base al seguente procedimento:

1. Tagliare il filo al di sopra del portarocchetto 2 (ill. 34) e impostare i nuovi rocchetti di filo sui portarocchetti 2.

2. Annodare insieme le estremità dei fili vecchi e nuovi (ill. 35).

3. Impostare il selettore di tensione dei fili r/t/z/u su "0" (ill. 36) e sollevare il piedino premistoffa a.

4. Tirare dall'altra estremità del filo fino a fare arrivare i nodi sotto il piedino premistoffa a.

5. Per l'infilatura negli aghi, tirare le altre estremità fino a quando i nodi non arrivano nelle crune degli aghi e tagliare quindi il filo a sinistra e destra dei nodi. Eseguire quindi nuovamente l'infilatura.

Ill. 34

Ill. 35

Ill. 36

Impostazione della lunghezza del punto

La lunghezza del punto può essere impostata in passi compresi fra 1,0 e 4,0 mm. Quasi tutti i lavori con sopraggitto vengono eseguiti con una lunghezza di punto compresa fra 2,5 e 3,5 mm. Ruotare la manopola di impostazione della lunghezza del punto 5 (ill. 37) per impostare la lunghezza dei punti:

• Per la maggior parte dei lavori di cucito si consiglia una lunghezza dei punti di 3 mm.

• Per la lavorazione di tessuti pesanti si consiglia una lunghezza dei punti di 4 mm.

• Per la lavorazione di tessuti .leggeri si consiglia una lunghezza dei punti di 2 mm.

Con questa impostazione si ottengono cuciture regolari e la stoffa non si arriccia.

Impostazione della larghezza della cucitura

La larghezza della cucitura può essere determinata modificando la posizione dell'ago e tramite l'azionamento del pulsante di impostazione della larghezza della cucitura f.

Ill. 37

...con l'uso dell'ago destro o sinistro

La larghezza della cucitura si può determinare tramite l'uso dell'ago sinistro

dell'ago destro.

• Viene utilizzato solo l'ago sinistro: 5,7 mm

• Viene utilizzato solo l'ago destro: 3,5 mm

- 87 -

...con rotazione della manopola di impostazione della larghezza della cucitura

Con la manopola di impostazione della larghezza della cucitura f si può impostare la larghezza della cucitura in base agli intervalli indicati di seguito.

• Viene utilizzato solo l'ago sinistro: 5,2 - 6,7 mm

• Viene utilizzato solo l'ago destro: 3,0 - 4,5 mm

Regolazione della manopola di impostazione della larghezza della cucitura

Attenzione!

Prima di eseguire la regolazione della manopola di impostazione della larghezza della cucitura f spostare sempre l'interruttore 8 su "O" (spento). Ciò impedisce l'azionamento involontario dell'apparecchio, eliminando il rischio di lesioni!

• Aprire lo sportello frontale 0, per eseguire l'impostazione più facilmente.

• Ruotare la manopola di impostazione della larghezza della cucitura f per impostarla sulla larghezza di cucitura desiderata (ill. 38). Orientarsi in base alla scala graduata sulla placca dell'ago e (ill. 39).

Impostazione della pressione del piedino premistoffa

All'atto della fornitura, la pressione del piedino premistoffa è impostata su un livello medio. Se si utilizzano materiali più pesanti o più leggeri, impostare la pressione del piedino premistoffa come segue:

• Per le stoffe leggere ridurre la pressione.

• Per le stoffe pesanti aumentare la pressione.

Inserire il cacciavite piccolo nel foro sul lato superiore della macchina (ill. 40). Qui si trova la vite di impostazione della pressione (A). Assicurarsi che il cacciavite si inserisca nell'intaglio della vite di impostazione della pressione (B) (ill. 41).

• Ruotare il cacciavite in direzione "+" se si vuole aumentare la pressione.

• Ruotare il cacciavite in direzione "-" se si vuole ridurre la pressione.

Ill. 38

Ill. 39

Ill. 40

Avvertenza:

per ripristinare le impostazioni originarie della pressione del piedino premistoffa, ruotare la vite di impostazione della pressione in senso antiorario (-) finché è possibile. Eseguire quindi 6 giri in senso orario (+). In tal modo si è ripristinata la pressione standard del piedino premistoffa.

Ill. 41

- 88 -

Trasporto differenziale

Funzionamento

La macchina possiede due gruppi di cremagliere di avanzamento, una davanti e una dietro. Questi due gruppi si muovono indipendentemente uno dall'altro. Tramite il trasporto differenziale si possono spostare i due gruppi di cremagliere con velocità diverse.

In tal modo, il materiale da cucire viene teso o arricciato a seconda della differenza di trasporto fra cremagliera di avanzamento anteriore e quella posteriore.

Con l'ausilio del trasporto differenziale si possono ottenere interessanti effetti nella cucitura di orli a sopraggitto su materiali di stretch e tessuti tagliati di sbieco (ill. 43).

Avvertenza:

se la leva del trasporto differenziale 9 è impostata su "1.0", ciò corrisponde a un rapporto di trasporto differenziale di 1:1. Entrambe le cremagliere di avanzamento si spostano alla stessa velocità (ill. 42). La leva del trasporto differenziale 9 si può impostare in un intervallo compreso fra 1:0,7 e 1:2,0.

Ill. 42

Ill. 43

Cucitura overlock pieghettata - impostazioni

La cucitura overlock pieghettata è indicata per l'arricciatura di maniche, pezzi spalla, orli di gonne, ecc. di materiale elastico come maglia e jersey. Dev'essere eseguita prima della cucitura dei singoli pezzi.

• Impostare la leva del trasporto differenziale 9 su un valore superiore a 1,0 (ill. 44). Eseguire sempre una cucitura di prova per controllare le impostazioni.

Cucitura overlock tesa - impostazioni

La cucitura overlock tesa è indicata per effetti ondulati su colli decorativi, maniche e orli di gonne, ecc., con tessuti morbidi, estensibili e maglia.

• Impostare la leva del trasporto differenziale 9 su un valore superiore a 1,0 (ill. 45). L'impostazione precisa dipende dalla stoffa da lavorare e dallo spessore dell'"effetto ondulato" desiderato. Eseguire sempre una cucitura di prova per controllare le impostazioni.

• Tenere leggermente tirata la cucitura davanti e dietro al piedino premistoffa a, per mantenere il tessuto sotto tensione.

Avvertenza:

Se sulla manopola di impostazione per la lunghezza del punto 5 si è impostato un valore di "3" o superiore, questa impostazione viene riportata automaticamente a "3", impostando la leva del trasporto differenziale 9 su 2.0.

Ill. 44

Ill. 45

- 89 -

Cucitura a braccio libero

Per lavorare tessuti tubolari, come ad esempio maniche o gambe di pantaloni, è possibile rimuovere la calotta per cucitura a braccio libero.

• Se presente, rimuovere il contenitore per i residui dalla macchina.

• Spingere la calotta per cucitura a braccio libero ed estrarla (ill. 46).

• Ora è possibile infilare il tessuto al di sopra del braccio libero w e lavorarlo (ill. 47).

Ill. 46

• Per reinserire la calotta per cucitura a braccio libero, spingerla sul braccio libero w, fino a inserirla saldamente (ill. 48).

Ill. 47

Ill. 48

- 90 -

Cuciture a sopraggitto

• Aprire lo sportello frontale 0.

• Spostare il selettore della larghezza di cucitura d su "S" per spingere la levetta della larghezza di cucitura (1) (ill. 49).

Avvertenza:

il selettore della larghezza di cucitura d dev'essere spostato fino all'arresto. In caso contrario, le cuciture non saranno precise.

Posizione standard

Orli arrotolati

• Aprire lo sportello frontale 0.

• Spostare il selettore della larghezza di cucitura d su "R" per spingere indietro la levetta della larghezza di cucitura (1) (ill. 50).

Avvertenza:

il selettore della larghezza di cucitura d dev'essere spostato fino all'arresto, altrimenti le cuciture non saranno precise.

Ill. 49

Orlo arrotolato

- 91 -

Ill. 50

Cucitura a catenella e cuciture di prova

• Collocare tutti i fili sotto il piedino premistoffa a all'indietro, leggermente verso sinistra, al di sopra della placca dell'ago e.

• Tenere i fili leggermente tesi.

• Fare compiere due o tre giri verso di sé al volantino 6 per cominciare a formare la catenella vuota.

• Abbassare il piedino premistoffa a dalla relativa leva 4.

• Tenere ferma la catenella vuota e azionare cautamente il pedale fino a ottenere una catenella lunga circa 5 - 7,5 cm.

• Collocare il tessuto dal davanti sotto il piedino premistoffa a ed eseguire una cucitura di prova (ill. 51). Durante tale operazione, non tirare il tessuto, poiché si potrebbero piegare o addirittura spezzare gli aghi.

• Continuare a cucire anche quando il tessuto è arrivato alla fine, per altri 15 - 20 cm circa.

• Tagliare la catenella vuota con l'aiuto della lama che si trova sul retro della macchina (ill. 52).

Ill. 51

Ill. 52

Impostazioni di tensione consigliate

Avvertenza:

tutti i dati relativi alle impostazioni di tensione per i vari tipi di punti sono solo orientativi. La tensione dipende sempre dal tipo e spessore di tessuto da cucire, dallo spessore dell'ago nonché dallo spessore, tipo e composizione del filo. Pertanto è assolutamente indispensabile eseguire una cucitura di prova. Solo in tal modo è possibile controllare se le impostazioni di tensione sono corrette o devono essere modificate.

- 92 -

Punto a catenella a sopraggitto a 2 fili (overlock)

La forma di questo punto è indicata nell'illustrazione 53. Questo punto, creato con un ago e 2 fili, viene utilizzato per rifinire stoffe leggere o estensibili. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il gancio (crochet) superiore nel gancio (crochet) superiore o.

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

2 - 4

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tensione del filo

Blu Verde Rosso Giallo

Inserimento

2,0 -

2,5 -

3,5 -

Tensione del filo

Blu Verde Rosso Giallo

- 1,5

- 3,0

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

0,5

1,5

Inserto per gancio (crochet)

superiore

Tensione del filo corretta

Filo dell'ago

Lato superiore

Tensione del filo errata

Filo dell'ago

Impiego

Filo del crochet

inferiore

Lato inferiore

Ill. 53

Se il filo del crochet inferiore è troppo tirato o il filo dell'ago è troppo lento (ill. 54):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore, o...

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.

Se il filo del crochet inferiore è troppo lento (ill. 55), spostare il selettore di tensione del filo per il crochet inferiore u (giallo) su un numero superiore.

- 93 -

Lato superiore

Filo dell'ago

Lato superiore

Filo del crochet

inferiore

Lato inferiore

Ill. 54

Tensione del filo errata

Filo del crochet

inferiore

Lato inferiore

Ill. 55

Punto a sopraggitto a 2 fili (overlock)

La forma di questo punto è indicata nell'illustrazione 56.

Questo punto con un ago e 2 fili viene utilizzato per rifinire stoffe

normali con punto a sopraggitto. È anche ideale per cuciture a punto piatto (cucitura ribattuta o dei bordi) e orlo cieco. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o.

Tensione del filo

Tessuto

Blu Verde Rosso Giallo

Inserimento

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tessuto

0,5 -

1,0 -

Tensione del filo

Blu Verde Rosso Giallo

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

1,0

1,5

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

Inserto per gancio (crochet)

superiore

Tensione del filo corretta

Filo del crochet

inferiore

Lato superiore

2 - 4

Impiego

Filo dell'ago

Lato inferiore

Ill. 56

Inserimento

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Se il filo del crochet inferiore si trova sul lato inferiore del tessuto (ill. 57):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore.

Se il filo dell'ago è troppo lento (ill. 58):

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore.

- 1,0

- 1,5

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

3,0

3,5

Filo del crochet

inferiore

Lato superiore

Filo del crochet

inferiore

Lato superiore

Tensione del filo errata

Lato inferiore

Tensione del filo errata

Filo dell'ago

Ill. 57

Filo dell'ago

- 94 -

Lato inferiore

Ill. 58

Punto a catenella a 3 fili (overlock)

La forma di questo punto è indicata nell'illustrazione 59. Questo punto creato con un ago e 3 fili viene utilizzato per rifinire stoffe normali con punto a sopraggitto. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo.

Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato.

Tensione del filo

Tessuto

Blu Verde Rosso Giallo

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

Inserto per gancio (crochet)

superiore

2 - 4

Superfluo

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Se il filo del crochet superiore si trova sul lato inferiore del tessuto (ill. 60):

• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero superiore, o...

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore.

2,0 - 2,0 1,0

3,0 - 2,0 1,5

3,0 - 3,0 1,5

Tensione del filo

Blu Verde Rosso Giallo

- 2,0 7,0 2,0

- 2,5 6,5 2,5

- 3,5 6,5 2,5

Filo del crochet superiore

Filo dell'ago

Lato superiore

Filo del crochet superiore

Filo dell'ago

Lato superiore

Tensione del filo corretta

Filo del crochet

inferiore

Lato inferiore

Ill. 59

Tensioni dei fili errate

Filo del crochet

inferiore

Lato inferiore

Ill. 60

Se il filo del crochet inferiore si trova sul lato superiore del tessuto (ill. 61):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...

• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero inferiore, o...

Se il filo dell'ago appare troppo lento (ill. 62), spostare il selettore di tensione del filo per il filo dell'ago (blu r o verde t) su un numero superiore.

Filo del crochet superiore

- 95 -

Filo dell'ago

Lato superiore

Filo dell'ago

Lato superiore

Filo del crochet

inferiore

Lato inferiore

Ill. 61

Filo del crochet

inferiore

Lato inferiore

Ill. 62

Punto piatto a 3 fili

La forma di questo punto è indicata nell'illustrazione 63. Questo punto creato con un ago e 3 fili viene utilizzato per cuciture di bordi o cuciture ribattute e per punti decorativi con fili decorativi. Modificando la posizione dell'ago si ottiene una cucitura a punto piatto stretto o largo (cucitura piatta). Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato.

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

2 - 4

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Tensione del filo

Blu Verde Rosso Giallo

0,5 - 2,5 2,5

0,5 - 2,0 2,0

1,0 - 3,0 3,0

Tensione del filo

Blu Verde Rosso Giallo

- 0 7,0 4,0

- 0,5 7,0 4,0

Inserto per gancio (crochet)

superiore

Tensione del filo corretta

Filo dell'ago

Filo del crochet superiore

Lato superiore

Superfluo

Filo dell'ago

Filo del crochet

inferiore

Lato inferiore

Ill. 63

Stoffa

pesante

Se il filo del crochet inferiore è troppo lento (ill. 64):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore.

Se il filo del crochet superiore è troppo lento (ill. 65):

• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero superiore, o...

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore.

Se il filo dell'ago è troppo lento (ill. 66):

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.

• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o...

- 1,0 7,0 4,0

Filo dell'ago

Filo del crochet superiore

Filo dell'ago

Filo del crochet superiore

Filo dell'ago

Filo del crochet superiore

Lato superiore

- 96 -

Lato superiore

Tensioni dei fili errate

Lato inferiore

Filo dell'ago

Filo del crochet

inferiore

Ill. 64

Filo dell'ago

Filo del crochet

inferiore

Ill. 65

Filo dell'ago

Filo del crochet

inferiore

Ill. 66

Punto a catenella a sopraggitto a 3 fili (overlock)

La forma di questo punto è indicata nell'illustrazione 67. Questo punto con un ago e 3 fili viene utilizzato ad esempio per la cucitura di orli decorativi. Modificando la posizione dell'ago si ottiene una cucitura a catenella sopraggitto con punto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato.

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

2 - 4

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tessuto

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Tensione del filo

Blu Verde Rosso Giallo

2,0 - 0 4,0

3,0 - 0,5 6,5

4,0 - 0,5 7,5

Tensione del filo

Blu Verde Rosso Giallo

- 1,5 0 5,0

- 2,5 1,0 7,0

- 3,0 1,5 8,0

Inserto per gancio (crochet)

superiore

Filo dell'ago

Filo del crochet

superiore

Lato superiore

Tensione del filo errata

Superfluo

Tensione del filo corretta

Filo dell'ago

Filo del crochet

inferiore

Lato inferiore

Ill. 67

Se il filo del crochet superiore è troppo lento (ill. 68):

• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero superiore, o...

Se il filo del crochet inferiore è troppo lento (ill. 69):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...

• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o...

Se il filo dell'ago è troppo lento (ill. 70):

• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.

• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o...

Filo dell'ago

Filo del crochet superiore

Lato superiore

Filo dell'ago

Filo del crochet superiore

Lato superiore

Filo dell'ago

Filo del crochet superiore

Lato superiore

Lato inferiore

Filo dell'ago

Filo del crochet

inferiore

Ill. 68

Filo dell'ago

Filo del crochet

inferiore

Ill. 69

Filo dell'ago

Filo del crochet

inferiore

Ill. 70

- 97 -

Punto di sicurezza a 3 fili, molto elastico, finto

La forma di questo punto è indicata nell'illustrazione 71. Questo punto con 2 aghi e 3 fili è ideale per stoffe leggere, estremamente estensibili, come ad es. tricot ed elastan.

Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato.

Posizione dell'ago

Selettore di larghezza

della cucitura

Lunghezza del punto

2 - 4

Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o.

Tensione del filo

Tessuto

Blu Verde Rosso Giallo

Inserimento

Stoffa

leggera

Stoffa di pes-

antezza

media

Stoffa

pesante

Se il filo del crochet superiore è troppo lento (ill. 72):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore.

2,0 1,5

3,0 2,0

4,0 3,0

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

Inserimento

dell'inserto

del crochet

superiore

0,5

1,0

Inserto per gancio (crochet)

superiore

Tensione del filo corretta

Filo dell'ago sinistro

Filo dell'ago destro

Lato superiore

Tensione del filo errata

Impiego

Filo del crochet

inferiore

Lato inferiore

Ill. 71

Se il filo dell'ago sinistro è troppo lento (ill. 73):

• spostare il selettore di tensione del filo dell'ago sinistro r (blu) su un numero superiore.

Se il filo dell'ago destro è troppo lento (ill. 74):

• spostare il selettore di tensione del filo dell'ago destro t (verde) su un numero superiore.

Filo dell'ago sinistro

Filo dell'ago destro

Lato superiore

Filo dell'ago sinistro

Filo dell'ago destro

Lato superiore

Filo dell'ago sinistro

Filo dell'ago destro

Lato superiore

Lato inferiore

Filo del crochet

inferiore

Ill. 72

Filo del crochet

inferiore

Ill. 73

Filo del crochet

inferiore

Ill. 74

- 98 -

SILVERCREST SON 90 A1 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
