Page 1

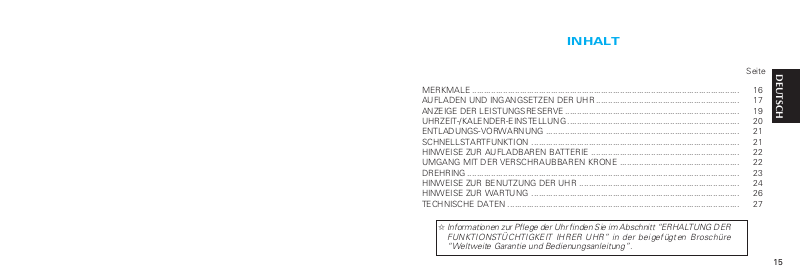

INHALT
Seite
MERKMALE ................................................................................................................ 16
AUFLADEN UND INGANGSETZEN DER UHR ............................................................ 17
ANZEIGE DER LEISTUNGSRESERVE ......................................................................... 19
UHRZEIT-/KALENDER-EINSTELLUNG ........................................................................ 20
ENTLADUNGS-VORWARNUNG ................................................................................. 21
SCHNELLSTARTFUNKTION ....................................................................................... 21
HINWEISE ZUR AUFLADBAREN BATTERIE .............................................................. 22
UMGANG MIT DER VERSCHRAUBBAREN KRONE .................................................. 22
DREHRING .................................................................................................................. 23
HINWEISE ZUR BENUTZUNG DER UHR ................................................................... 24
HINWEISE ZUR WARTUNG ....................................................................................... 26
TECHNISCHE DATEN ................................................................................................. 27
✩
Informationen zur Pflege der Uhr finden Sie im Abschnitt “ERHALTUNG DER
FUNKTIONSTÜCHTIGKEIT IHRER UHR” in der beigefügten Broschüre
“Weltweite Garantie und Bedienungsanleitung”.
DEUTSCH
Deutsch
15
Page 2
MERKMALE
Die SEIKO KINETIC Kal. 5M82/5M83/5M84 ist eine Analog-Quarzuhr mit der von SEIKO
entwickelten Kinetic-Technologie. Sie erzeugt die elektrische Energie für den Betrieb
der Uhr unter Ausnutzung der Bewegungen Ihres Körpers und speichert sie in der
aufladbaren Batterie, die anders als herkömmliche Knopfbatterien nicht regelmäßig
ersetzt werden muss.
Deutsch
● Die Kalibernummer Ihrer Uhr
Die Kalibernummer Ihrer Uhr ist an der
Gehäuserückwand eingraviert. Wie rechts
dargestellt, ist die Kalibernummer die vierstellige
Zahl links vom Bindestrich.
Kaliber-Nr.
AUFLADEN UND INGANGSETZEN DER UHR
Schwingen Sie die Uhr hin und her.
1
* Die Bewegung sollte rhythmisch mit etwa zwei Schwingungen pro Sekunde erfolgen.
Laden Sie auf diese Weise die Batterie ausreichend auf.
2
Stellen Sie die Uhrzeit und das Datum ein, dann können Sie die Uhr tragen.
3
Deutsch
16
17
Page 3
ANZAHL DER HIN- UND HERBEWEGUNGEN UND LEISTUNGSRESERVE
LEISTUNGS-
RESERVE
ANZAHL DER
HIN- UND
HERBEWEGUNGEN
1. Wenn die Uhr stehen geblieben ist oder wenn der Sekundenzeiger in Schritten von zwei
Sekunden läuft, bewegen Sie die Uhr zweimal pro Sekunde hin und her.
2. Durch 250 Hin- und Herbewegungen wird eine Leistungsreserve von 1 Tag aufgebaut.
Deutsch
Dann läuft der Sekundenzeiger in Schritten von einer Sekunde.
* Es wird empfohlen, die Uhr weiter hin und her zu bewegen, um eine Leistungsreserve von zwei
Tagen aufzubauen. Als Richtlinie gelten 250 Schwingungen, insgesamt also 500 Schwingungen,
um die Leistung für 2 Tage zu speichern.
1 TAG 2 TAGE
250 500
CA.
6 MONATE
VOLL
3. Tragen Sie die Uhr am Handgelenk.
LEISTUNGSRESERVE, DIE BEIM LAUFEN AUFGEBAUT WIRD
720 m
★
✰
18
Leistungsreserve
Die obigen Abbildungen dienen zur allgemeinen Verdeutlichung des Verhältnisses zwischen der
Leistungsreserve und der Anzahl der Hin- und Herbewegungen bzw. der gelaufenen Strecke. Die
tatsächliche Leistungsreserve unterscheidet sich von Person zu Person.
2 Tage
Tragen der Uhr.
LEISTUNGSRESERVE-ANZEIGE
● Betätigen Sie die Taste an der 2-Uhr-Position.
* Um ein einfaches Ablesen des Sekundenzeigers zu ermöglichen, sollte die Taste gedrückt werden,
wenn der Sekundenzeiger sich an der 12-Uhr-Position befindet.
★
➧
➧
DES
SEKUNDENZEIGERS
SCHNELLE BEWEGUNG
LEISTUNGS-
RESERVE
★
★
mehr als 1 Tag
Gegen Ende der schnellen Bewegung wird der Sekundenzeiger immer langsamer, bis er
ß
lich anhält.
schlie
Der Sekundenzeiger setzt seine normale Bewegung fort, nachdem die angegebenen 5, 10, 20
oder 30 Sekunden vergangen sind.
mehr als 7 Tage
mehr als etwa
1 Monat
30 Sekunden20 Sekunden10 Sekunden5 Sekunden
➧
etwa 6 Monate
➧
Deutsch
19
Page 4
UHRZEIT-/KALENDER-EINSTELLUNG
● KAL. 5M82
Ziehen Sie die Krone zur 1. Einrastposition heraus,
1
und stellen Sie das Datum des Vortags ein.
Ziehen Sie die Krone zur 2. Einrastposition heraus,
2
und drehen Sie die Zeiger, um das Datum einzustellen.
Drehen Sie die Zeiger auf die gewünschte Uhrzeit.
3
Deutsch
Drücken Sie die Krone wieder vollständig hinein.
4
● KAL. 5M84 und 5M83
Ziehen Sie die Krone zur 1. Einrastposition heraus,
1
und stellen Sie das Datum des Vortags ein.
Stellen Sie den Wochentag des Vortags ein.
2
Ziehen Sie die Krone zur 2. Einrastposition heraus,
3
und drehen Sie die Zeiger, um das Datum und den
Wochentag einzustellen.
Drehen Sie die Zeiger auf die gewünschte Uhrzeit.
4
Drücken Sie die Krone wieder vollständig hinein.
5
20
[KAL. 5M82]
[KAL. 5M84]
[KAL. 5M83]
ENTLADUNG-VORWARNFUNKTION
● Wenn der Sekundenzeiger anstelle der normalen Ein-Sekunden-Schritte anfängt, in
Schritten von zwei Sekunden zu laufen, wird die Uhr nach etwa 24 Stunden entladen.
Bewegen Sie in diesem Fall die Uhr hin und her, um die Batterie ausreichend
aufzuladen.
* Auch wenn der Sekundenzeiger in Schritten von zwei Sekunden läuft, zeigt die Uhr die Zeit
exakt an.
Deutsch
SCHNELLSTARTFUNKTION
● Wenn längere Zeit vergangen ist, seitdem die Uhr stehenblieb, kann sie mit nur
MO
N
SU
TUE
SA
W
N
FR
T
ED
HU
T
I
wenigen Hin- und Herbewegungen gestartet werden.
● Die Schnellstartfunktion bleibt für etwa 3 Jahre aktiviert, nachdem eine zuvor voll
aufgeladene Uhr aufgehört hat zu laufen.
*Wenn der Sekundenzeiger anstelle der normalen Ein-Sekunden-Schritte anfängt, in Schritten
von zwei Sekunden zu laufen, wird die Uhr nach etwa 24 Stunden entladen.Bewegen Sie die
Uhr gemäß den Angaben unter “ANZAHL DER HIN- UND HERBEWEGUNGEN UND
LEISTUNGSRESERVE” hin und her, um die Batterie aufzuladen.
* Sobald der Sekundenzeiger in Schritten von einer Sekunde läuft, tragen Sie die Uhr am
Handgelenk, so dass sie weiter aufgeladen wird.
* Auch wenn der Sekundenzeiger in Schritten von zwei Sekunden läuft, zeigt die Uhr die Zeit
exakt an.
21
Page 5
HINWEISE ZUR AUFLADBAREN BATTERIE
● Die elektrische Energie, die beim Tragen der Uhr am Handgelenk erzeugt wird, wird in dieser
aufladbaren Batterie gespeichert. Diese Spannungsquelle unterscheidet sich vollkommen
von herkömmlichen Uhrenbatterien und erfordert kein regelmäßiges Ersetzen.
● Wenn die Batterie vollständig aufgeladen ist, läuft die Uhr etwa 6 Monate, ohne dass die
Batterie aufgeladen werden muss.
● Die Betriebsdauer einer Aufladung verringert sich im Laufe der Zeit. Das Ausmaß dieser
Verringerung ist jedoch von den Umgebungs- und Verwendungsbedingungen abhängig.
● Die aufladbare Batterie ist eine saubere und umweltfreundliche Spannungsquelle.
Deutsch
ACHTUNG
Setzen Sie niemals eine Silberoxidbatterie für normale Uhren anstelle der
aufladbaren Batterie ein. Die Batterie kann bersten, sehr heiß werden oder
anfangen zu brennen.
UMGANG MIT DER VERSCHRAUBBAREN KRONE
(für Modelle mit verschraubbarer Krone)
● Lösen der Krone:
Drehen Sie die Krone entgegen dem Uhrzeigersinn. (Ziehen Sie die Krone dann zum
Einstellen der Uhrzeit und des Datums heraus.)
● Verschrauben der Krone:
Während die Krone in der Normalposition ist, drehen Sie sie unter Druck im
Uhrzeigersinn.
22
DREHRING (für Modelle mit Drehring)
● Der Drehring kann bis zu 60 Minuten verstrichener Zeit anzeigen.
1. Drehen Sie den Drehring, so dass seine
Markierung “ ” mit dem Minutenzeiger
zusammenkommt.
2. Lesen Sie die Zahl auf dem Drehring ab, auf
die der Minutenzeiger weist.
Hinweis: Bei einigen Modellen lässt sich der Drehring
nur entgegen dem Uhrzeigersinn drehen.
verstrichene
Zeit
➡
Start
30 Minuten sind
verstrichen.
Deutsch
23
Page 6
HINWEISE ZUR BENUTZUNG DER UHR
AUFLADEN UND INGANGSETZEN DER UHR
● Zum wirksamen Aufladen der Batterie sollte die Uhr in einem Bogen von etwa 20 cm hin- und herbewegt
werden.
● Es wird kein zusätzlicher Nutzen erzielt, wenn die Uhr schneller oder mit mehr Kraftaufwand hin- und
herbewegt wird.
● Wenn die Uhr hin- und herbewegt wird, dreht sich das Oszillationsgewicht im Generierungssystem und
treibt den Mechanismus an. Durch diese Drehbewegung wird ein Ton erzeugt, der keine Fehlfunktion
darstellt.
● Wenn die Uhr nach dem Stehenbleiben länger als ein Jahr nicht bewegt wurde, ist es möglich, dass der
Deutsch
Sekundenzeiger nicht in normalen Schritten von einer Sekunde läuft, auch wenn die Uhr gemäß den
Angaben in “ANZAHL DER HIN- UND HERBEWEGUNGEN UND LEISTUNGSRESERVE” hin und her
bewegt wurde. Bewegen Sie die Uhr in diesem Fall weiter hin und her, bis der Sekundenzeiger in Schritten
von einer Sekunde läuft.
● Die Uhr verfügt über ein System, mit dem ein Überladen verhindert wird. Auch wenn sie nach
vollständigem Aufladen weiter hin- und herbewegt wird, treten keine Fehlfunktionen auf.
● Die Uhr verfügt über eine Schnellstartfunktion, so dass sie schon nach wenigen Hin- und Herbewegungen
zu laufen anfängt. Einzelheiten finden Sie unter “SCHNELLSTARTFUNKTION”.
● Es ist nicht erforderlich, die Uhr vollständig aufzuladen, da sie beim Tragen am Handgelenk automatisch
aufgeladen wird.
● Tragen Sie die Uhr täglich für mindestens 10 Stunden.
● Auch wenn die Uhr getragen wird, wird sie nicht aufgeladen, wenn der Arm nicht bewegt wird.
LEISTUNGSRESERVE-ANZEIGE
● Die Leistungsreserve-Anzeige gibt eine allgemeine Auskunft über die Zeitdauer, für die die Uhr ohne
Aufladen läuft.
● Die Taste kann sofort erneut gedrückt werden, um die Leistungsreserve noch einmal zu überprüfen. Vor
einer dritten Betätigung der Taste muss jedoch gewartet werden, bis der Sekundenzeiger wieder seine
normale Bewegung aufnimmt.
● Wenn der Sekundenzeiger in Schritten von zwei Sekunden weiterrückt, ist die Leistungsreserve sehr
gering, und die Anzeige funktioniert nicht.
● Unmittelbar nachdem die Uhr zum Aufladen der Batterie hin und her bewegt wurde, ist es möglich, dass
der Sekundenzeiger die Leistungsreserve nicht einwandfrei anzeigt.Überprüfen Sie in diesem Fall noch
einmal nach 10 – 15 Minuten.
● Zur Beachtung bei Modellen in Skelettbauweise:
Wenn Ihre Uhr einen Gehäuseboden aus Glas aufweist, setzen Sie den Gehäuseboden nicht einer starken
Lichtquelle wie zum Beispiel direktem Sonnenlicht oder einer Leuchtstoffröhre auf kurzer Entfernung aus,
weil dadurch der Energieverbrauch des Uhrschaltkreises vorübergehend erhöht werden kann, wodurch
die Leistungsreserve in der aufladbaren Batterie reduziert wird.Dieser Zustand wird jedoch korrigiert,
sobald der Gehäuseboden nicht mehr dem Licht ausgesetzt wird.
Deutsch
24
25
Page 7
UHRZEIT-/KALENDER-EINSTELLUNG
● Stellen Sie bei Kal. 5M82 den Kalender nicht zwischen 21:00 und 1:00 Uhr ein. Stellen Sie bei Kal. 5M84
und Kal. 5M83 den Kalender nicht zwischen 21:00 und 3:00 Uhr ein. Sonst kann es vorkommen, dass der
Kalender nicht richtig weiterrückt. Wenn die Einstellung des Datums in diesem Zeitabschnitt unumgänglich
ist, stellen Sie zuerst eine Uhrzeit außerhalb dieses Zeitabschnitts ein, stellen Sie dann das Datum ein und
stellen Sie zuletzt wieder die richtige Uhrzeit ein.
● Um die Uhrzeit sekundengenau einzustellen, ziehen Sie die Krone ganz heraus, wenn der Sekundenzeiger
sich an der 12-Uhr-Position befindet. Drücken Sie die Krone anschließend mit dem Zeitzeichen wieder
zurück in die Normalposition.
● Vergewissern Sie sich beim Einstellen des Stundenzeigers, dass vor/nach Mittag richtig eingestellt ist.
Die Uhr ist so konstruiert, dass der Kalender einmal in 24 Stunden weiterrückt.
Deutsch
Zum Feststellen, ob die Uhr auf vor Mittag oder nach Mittag eingestellt ist, drehen Sie die Zeiger über
die 12-Uhr-Position. Wenn die Kalenderanzeige wechselt, ist die Uhr auf vor Mittag eingestellt. Wenn
die Kalenderanzeige nicht wechselt, ist die Uhr auf nach Mittag eingestellt.
● Drehen Sie den Minutenzeiger zum Einstellen 4 oder 5 Minuten weiter und dann zurück auf die richtige
Zeit.
● Vergewissern Sie sich beim Einstellen der Uhrzeit, dass der Sekundenzeiger in Schritten von einer
Sekunde läuft.
● Das Datum muss Ende Februar und am Ende von Monaten mit 30 Tagen eingestellt werden. Ziehen Sie
in diesem Fall die Krone bis zur 1. Einrastposition heraus und drehen Sie sie, bis das richtige Datum
erscheint.
HINWEISE ZUR WARTUNG
Die Uhr ist ein Präzisionsinstrument. Wenn die Teile nicht mehr genügend Öl haben
oder abgenutzt sind, kann die Uhr nachgehen oder stehenbleiben. Wir empfehlen, die
Uhr regelmäßig warten zu lassen, damit ihre Präzision erhalten bleibt.
26
TECHNISCHE DATEN
1 Frequenz des Kristalloszillators ....... 32.768 Hz (Hz = Hertz = Schwingungen pro Sekunde)
2 Verlust/Gewinn (monatlich)
3 Betriebstemperatur ..................... –10° C - 60° C
4 Anzeigesystem
Uhrzeit-Anzeige ..................... 3 Zeiger (Stunden-, Minuten- und Sekundenzeiger)
Kalenderanzeige
Kal. 5M82 ..................... Das Datum wird angezeigt.
Kal. 5M84/5M83 .................... Der Wochentag und das Datum werden angezeigt.
5 Antriebssystem ..................... Schrittmotor
6 Betriebsdauer
Volle Aufladung ..................... etwa 6 Monate
7 Zusätzliche Funktionen Leistungsreserve-Anzeige, Entladungs-Warnsystem und
8 IC (integrierter Schaltkreis) .............. C-MOS-IC, 1 Stück
9 Aufladbare Batterie ..................... Knopfausführung, 1 Stück
* Technische Änderungen zum Zweck der Produktverbesserung ohne vorherige Bekanntmachung vorbehalten.
Weniger als 15 Sekunden bei normalen Temperaturen
(5° C - 35° C)
Überlade-Schutzfunktion
Deutsch
27
Loading...
