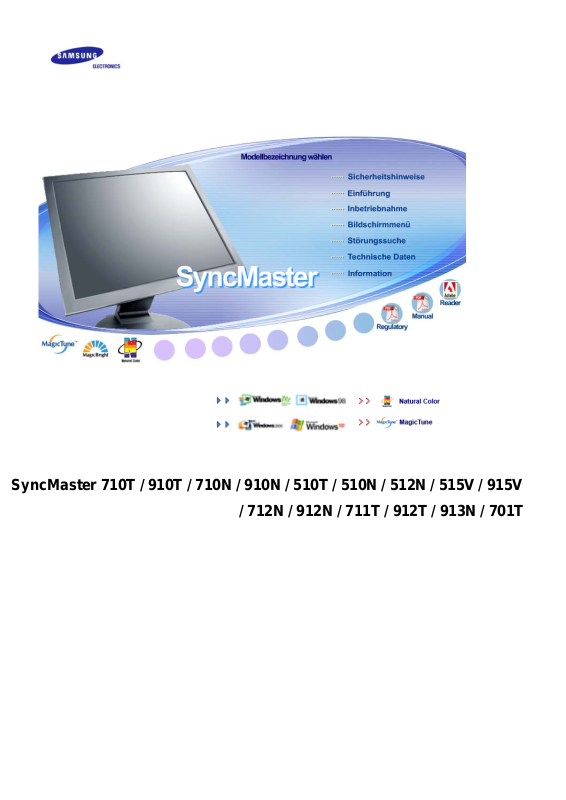

SyncMaster 710T / 910T / 710N / 910N / 510T / 510N / 512N / 515V / 915V

/ 712N / 912N / 711T / 912T / 913N / 701T

V

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu
Körperverletzungen oder Schaden an Geräten führen.

Strom

erboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC
auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven
Bildschirmmodus.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

g

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den
Stecker nicht mit nassen Händen.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

z Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der

Geräte führen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine
schweren Objekte darauf, die Schaden verursachen könnten.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schla

Feuer führen.

oder

Schließen Sie nicht zu viele Verlängerungskabel oder Netzs tecker an eine
Steckdose an.

z Dies könnte ein Feuer verursachen.

Installation

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger
Luftfeuchtigkeit.

z Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder Feuer

kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.

z Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

Stellen Sie den Monitor auf eine ebene und stabile Arbeitsfläche.

z Wenn er herunterfällt, kann er Verletzungen verursachen.

Setzen Sie den Monitor vorsichtig ab.

z Er könnte sonst beschädigt werden oder zerbrechen.

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

z Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Die Wandhalterung muss von qualifiziertem Fachpersonal installiert
werden.

z Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen.

z Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene

Montageelement.

Darauf achten, dass sich zwischen dem Produkt und der Hauswand
ausreichend Platz für die Belüftung ist.

Reinigung

z Bei unzureichender Belüftung kann die Temperatur im Inneren ansteigen. Es

besteht Feuergefahr.

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie
mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

z Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig
oder schmutzig ist, reinigen Sie es sorgfältig mit einem trock enen Tuch.

z Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder Feuer

verursachen.

V

Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein
Service- oder Kundendienstzentrum.

z Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet. Wenn sich

Staub über einen längeren Zeitraum im Gehäuse ansammelt, besteht die
Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem
Brandgefahr.

Anderes

Entfernen Sie nicht das Gehäuse (oder die Rückwand). Es befinden sich im
Inneren keine vom Benutzer zu wartenden Teile.

z Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer

verursachen.

z Überlassen Sie die Wartung qualifiziertem Fachpersonal .

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er
ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den
Netzstecker heraus und setzen Sie sich mit einem Vertragshändler
oderKundendienst in Verbindung.

z Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.

Achten Sie darauf, dass kein Wasser in den Monitor gelangt und der
Monitor keiner Feuchtigkeit ausgesetzt wird.

z Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand

verursachen.

z

Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien
betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte.

Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten
Sie den Monitor aus und ziehen den Netzstecker.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen

Schlag oder einen Brand verursachen.

z Setzen Sie sich dann mit dem Kundendienstzentrum in Verbindung.

Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie ihn
währenddessen nicht.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen

Schlag oder einen Brand verursachen.

ersuchen Sie nicht, die Position des Monitors zu verändern, indem Sie am

Netz- oder Signalkabel ziehen.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen

Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am

g

g

Netz- oder Signalkabel ziehen.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen

Schlag oder Feuer verursachen.

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

z Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen.

Stellen Sie keine Wasserbehälter, chemischen Produk te ode r kl eine n
Gegenstände aus Metall auf den Monitor.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schla

oder

Feuer führen.

z Ist ein Fremdkörper in den Monitor gelangt, ziehen Sie den Netzstecker und

setzen sich mit dem SKundendienstzentrum in Verbindung.

Benutzen oder lagern Sie keine leicht entzündlichen Substanzen in der
Nähe des Monitors.

z Dies könnte eine Explosion oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

z Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.

Stecken Sie keine Gegenstände aus Metall, wie z. B. Werkzeuge, Draht
oder Bohrer, und Dinge, die leicht Feuer fangen können, wie z. B. Papier
oder Streichhölzer, in die Belüftungsschlitze, die Kopfhörer- oder A/V­Anschlüsse des Monitors.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schla

oder

Feuer führen.

z Setzen Sie sich immer mit dem Kundendienstzentrum in Verbindung, wen n

Fremdsubstanzen bzw. -körper in den Monitor geraten sind.

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird,
können Nachbilder oder verschwommene Flecken erscheinen.

z CDeshalb sollten Sie zum Energiesparmodus wechseln oder einen

Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere
Zeit nicht am Monitor arbeiten.

Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte
ein.

z Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen

geschädigt werden.

15 Zoll - 1024 X 768
17,19 Zoll - 1280 X 1024

Wenn Sie zu dicht am Monitor sitzen, kann dies zur Schädigung der Augen führen.

Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer
Stunde Arbeit am Monitor mindestens fünf Minuten Pause machen.

Benutzen Sie den Monitor nicht an Orten, an denen er starken Vibrationen
ausgesetzt ist.

z Starke Vibrationen können zu einem Brand führen und die Lebensdauer des

Monitors verkürzen.

Wenn Sie den Monitor bewegen möchten, stets das Gerät am Netzschalter
ausschalten und das Netzkabel abziehen. Bevor Sie den Monitor bewegen,
überprüfen Sie stets, ob alle Kabel, einschließlich des Antennenkabels und
den Kabeln zu den Peripheriegeräten abgezogen wurden.

z Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder elektrischen

Schlägen sowie Bränden.

Auspacken

Option 1

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

SyncMaster 510T / 701T

Monitor und einfacher Fuß Fuß

Option 2

Monitor und Fuß mit Pivot-Funktion

Bedienungsanleitung

Benutzerhandbuch,

Monitortreiber,

V

j

A

Anleitung zum schnellen

Aufstellen

Garantiekarte

(Nicht in allen Gebieten erhältlich)

Kabel

Installations-CD mit den

Softwareprogrammen

Natural Color,

MagicTune™

orderseite

D-Sub-Kabel Netzanschlußkabel DVI-Kabel(option)

1. Menü-Taste [ ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und

2. MagicBright-Taste [ ]

zur Rückkehr in das vorherige Menü.
MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte

Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf
vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden

eweils die optimalen Helligkeits- und Auflösungseinstellungen zum

nzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt.
Durch einfaches Drücken der MagicBright-Steuertasten auf der Vorderseite
des Monitors, kann der Benutzer ohne großen Aufwand eine von drei
vordefinierten Helligkeits- und Auflösungsoptionen auswählen.

1) Text : Normale Helligkeit
Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem

Text.

2) Internet : Mittlere Helligkeit
Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3) Unterhalt. : Hohe Helligkeit
Zum Ansehen von Filmen, von z. B. DVD oder VDC.

4) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren

V

g

V

V

Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen
nicht Ihren Sehgewohnheiten.
Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast
über das Bildschirmmenü ein.

3. Brightness-Taste [ ]

2,3. Einstelltasten [ ]

4. Eingabetaste [ ] /
Source-Taste

5. Auto-Taste Mit "Auto" kann der Monitor das eingehende Videosignal selbständig

6. Netzschalter Diese Taste dient zum Ein- und Ausschalten de s Monitors.

7. Betriebsanzeige Diese zeigt Normal- oder Energiespar-Modus an.

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Ener

benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste
zur Einstellung der Helligkeit.
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und
einzustellen.
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und
einzustellen. /
Drücken Sie die Source-Taste, und wählen Sie anschließend das

ideosignal, während OSD ausgeschaltet ist.
(Wenn Sie die Source-Taste drücken, um den Eingangsmodus zu ändern,
wird in der Bildschirmmitte eine Meldung mit dem derzeit gewählten Modus
mit der Angabe des Eingangssignals (Analog oder Digital) angezeigt.)
Hinweis:Wenn Sie den Digitalmodus auswählen, müssen Sie den Monitor
mit dem DVI-Kabel über einem Digital-Port an der Grafikkarte anschließen.

einstellen.

ie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

1. Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die

2. DVI port

3. D-sub 15-pin port

Netzstrombuchse auf der Rückseite des Monitors an.

erbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite
des Computer.

erbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PC-Videostecker
auf der Rückseite des Monitors.

unterscheiden.)

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.

Auspacken

Option 1

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N/ 913N / 515V / 915V

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

SyncMaster 510N / 512N / 515V

Monitor und einfacher Fuß Fuß

Option 2

Monitor und Fuß mit Pivot-Funktion

Bedienungsanleitung

Benutzerhandbuch,

Monitortreiber,

V

j

A

Kabel

Anleitung zum schnellen

Aufstellen

Garantiekarte

Installations-CD mit den

Softwareprogrammen

Natural Color,

MagicTune™

orderseite

D-Sub-Kabel Netzanschlußkabel

1. Menü-Taste [ ]

2. MagicBright-Taste [ ]

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und
zur Rückkehr in das vorherige Menü.

MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte
Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf
vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden

eweils die optimalen Helligkeits- und Auflösungseinstellungen zum

nzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt.
Durch einfaches Drücken der MagicBright-Steuertasten auf der Vorderseite
des Monitors, kann der Benutzer ohne großen Aufwand eine von drei
vordefinierten Helligkeits- und Auflösungsoptionen auswählen.

1) Text : Normale Helligkeit
Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem

Text.

2) Internet : Mittlere Helligkeit
Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3) Unterhalt. : Hohe Helligkeit
Zum Ansehen von Filmen, von z. B. DVD oder VDC.

4) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren

g

V

V

Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen
nicht Ihren Sehgewohnheiten.
Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast
über das Bildschirmmenü ein.

3. Brightness-Taste [ ]

2,3. Einstelltasten [ ]

4. Eingabetaste [ ]

5. Auto-Taste Mit "Auto" kann der Monitor das eingehende Videosignal selbständig

6. Netzschalter Diese Taste dient zum Ein- und Ausschalten de s Monitors.

7. Betriebsanzeige Diese zeigt Normal- oder Energiespar-Modus an.

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Ener

benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste
zur Einstellung der Helligkeit.
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und
einzustellen.
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und
einzustellen.

einstellen.

ie zu sparen, schalten Sie den Monitor ab, wenn Sie ihn nicht

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

1. Netzstrombuchse Schließen Sie das Netzanschlußkabel für den Monitor an die

2. DVI port

3. D-sub 15-pin port

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.

Netzstrombuchse auf der Rückseite des Monitors an.

erbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite

des Computer.

erbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PC-Videostecker

auf der Rückseite des Monitors.

unterscheiden.)

SyncMaster 710T / 910T / 711T / 912T / 701T(Option)

(op

)

(Die Konfiguratio n auf der Rückseite des Mo nitors kann sich von Prod ukt zu Produkt

unterscheiden.)

1. Netzstrombuchse

2. DVI port

3. D-sub 15-pin port

4. Ein-/Ausschalter
tion

Beachten Sie die genaueren In formationen zu den Kabelverbindungen unter Anschließen

des Monitors.

Schließen Sie das Netzanschlußkabel für den Monitor an die
Netzstrombuchse auf der Rückseite des Monitors an.
Verbinden Sie den DVI-Kabel an dem DVI-Anschluß , der auf der
Rückseite des Computer.
Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PC­Videostecker auf der Rückseite des Monitors.
Diese Taste dient zum Ein- und Ausschalten des Monitors.

V

V

V

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des
Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene
Steckdose.

2-1.

2-2.Verwenden des DVI-Anschlusses (Digital) der Gr afikkarte

2-3.Anschluss an einen Macintosh Computer.

2-4. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

3. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit

erwenden des D-Sub-Anschlusses (Analog) der Grafikkarte
erbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des

Monitors.

erbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

abgeschlossen.

V

V

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des
Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene
Steckdose.

2-1.

2-2. Anschluss an einen Macintosh Computer.

2

3. Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit

erwenden des D-Sub-Anschlusses (Analog) der Grafikkarte
erbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des

Monitors.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

-3. Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

abgeschlossen.

Montage des Monitors

A

1. Monitor und Fuß

2. Monitor und Aufhänger

Fuß mit Pivot-Funktion

SyncMaster 510T / 510N / 512N / 515V

701T

Wechseln des Fußes

n diesen Monitor kann eine 100 mm x 100mm VESA-kompatible Montagevorrichtung angebracht werden.

SyncMaster 510N / 510T / 512N / 515V / 701T

Einfacher Fuß Fuß mit Pivot-Funktion

A. Monitor
B. Monta-gevorrich-tung

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein
Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung
ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem
anderen Fuß mitgeliefert wurden.

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit
dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem
zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr
Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten
Internet-Website herunter.

z Internet-Website : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows XP/2000

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf "Windows XP/2000 Driver".

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf
die "OK" Taste.

4. Wenn die folgende "Message" Maske erscheint, dann klicken Sie auf die "Continue

g

Anyway" Taste.
Dann klicken Sie auf die "OK" Taste.

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchti
System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung-monitor.com/.

5. Die Installation für den Monitor ist nun beendet.

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit
dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem
zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr
Betriebssystem.

Prepare a blank disk and download the driver program file at the Internet web site shown here.

z Internet-Website : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows® XP Betriebssystem

t

Windows XP | Windows 2000 | Windows NT | Linux

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf "Start" ->"Control Panel" und dann klicken Sie auf das"Appearance and
Themes" Icon.

3. Klicken Sie auf das "Display" Icon und wählen Sie "Settings" an. Dann klicken Sie auf
"Advanced.."

4. Klicken Sie auf die "Properties" Taste unter dem "Monitor" Menü und wählen Sie "Driver" an.

5. Klicken Sie auf "Update Driver.." und dann wählen Sie "Install from a list or.." an, danach
klicken Sie auf die "Next" Taste.

6. Wählen Sie "Don't search , I will… ", dann klicken Sie auf "Next" und dann auf "Have disk".

7. Klicken Sie auf die "Browse" Taste und dann wählen Sie den A: (D: driver) und suchen Sie Ihren \\
Monitormodell auf der Modellliste. Danach klicken Sie auf die "Next" Taste.

8. Wenn die folgende "Message" Maske erscheint, dann klicken Sie auf die "Continue Anyway"
Taste.Dann klicken Sie auf die "OK" Taste.

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr
System.
*Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung-monitor.com/

.

9. Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.

10. Die Installation für den Monitor ist nun beendet.

Microsoft

®

Windows® 2000 Betriebssystem

Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie
diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster.

2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.

3. Wählen Sie A:(D: Driver), klick en Sie auf die "\ Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

V

3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".

4. Wählen Sie "Monitor".

Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig

konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste. Bitte

führen Sie die folgenden Schritte nacheinander aus.

5. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die "Weiter"-Taste.

6. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen bestimmten
Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf "Diskette".

7. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A: (D: driver). \\

8. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die
"Weiter"-Taste.

10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"­Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Microsoft

®

Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppelklicken Sie dann auf
"Anzeige".

2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"-Registerkarte,
dann auf "Alle Modi anzeigen".

3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und
"Vertikalfrequenz") und klicken Sie dann auf "OK".

4. Klicken Sie auf die "Übernehmen"-Taste, wenn der Bildschirm normal zu funktionieren scheint,
nachdem Sie auf "Test" geklickt haben. Sollte der Bildschirm nicht normal sein, verändern Sie den
Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Hinweis: Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der Auflösung und

ertikalfrequenz anhand derVoreingestellten Anzeigemodi in dieser Bedienungsanleitung.

Linux Betriebssystem

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von
Systemkonfigurationsdatei ist.

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"-Datei.

2. Das dritte Bild ist für das "Einstellen der Maus".

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Bild ist für "Tastatur auswählen".

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Bild ist für "Einstellen des Monitors".

7. Zuerst stellen Sie eine "Horizontalfrequ enz" für Ihren Monitor ein. (Sie können die Frequenz direkt
eingeben.)

8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt eingeben.)

9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen Einfluß auf die
eigentliche Benutzung von X-Windows haben.

10. Das Aufstellen Ihres Monitors ist "fertiggestellt"
"Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eingestellt haben.

Natural Color

Natural Color Software Program

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die Aufzeichnung
eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint.
Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein Farbverwaltungssystem,
daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications
Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar
und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem
gedruckten bzw. gescannten Bild.
Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Pro gramm für weitere Informationen.

Installation der Natural Color Software
Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das
Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das
Programm zu installieren.
Wenn Sie das Programm manuell installieren möchten, so legen Sie die CD in den CD-ROM Treiber ein,
drücken Sie auf das [Start] Zeichen des Windows und wählen Sie [Execute].
Geben Sie D: color eng setup.exe ein und dann dr\\\ ücken Sie auf die Eingabetaste.
(Wenn der Treiber, wo die CD angetrieben wird nicht D: sein sollte, m\ üssen Sie den entsprechenden
Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen.
Wählen Sie [Setting]/[Control Panel] auf dem [Start] Menü und dann mit einem Doppelklick auf das
[Add/Delete a program].
Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/Delete] Zeichen.

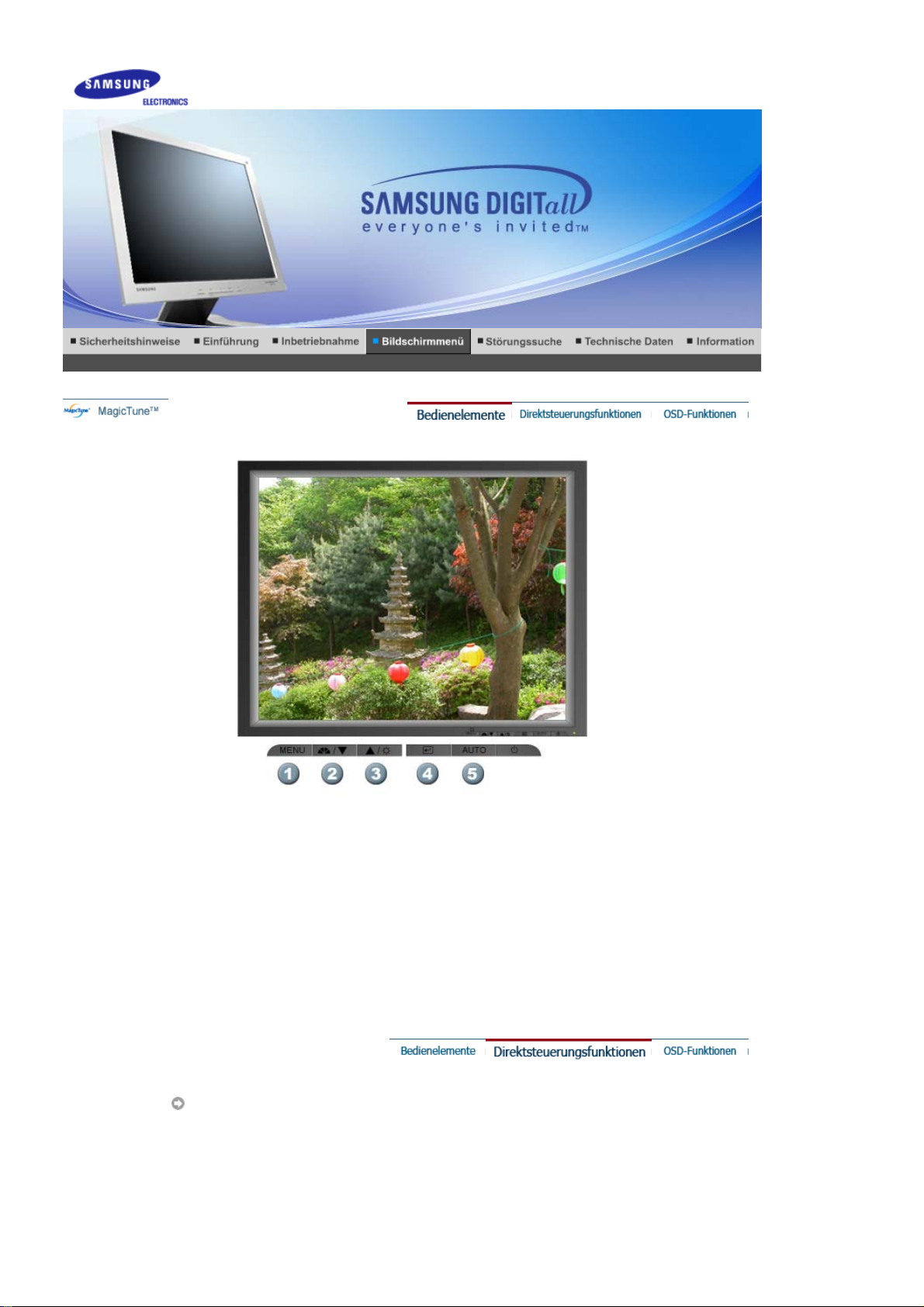

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

1. Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu

aktivieren.

2. Mit diesen Tasten werden die Parameter im Menü eingestellt.

3. Mit diesen Tasten werden die Parameter im Menü eingestellt.

4. Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

5. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die

Werte für Fine, Coarse und Position werden automatisch angepasst.

Autom.

MENÜ Inhaltsverzeichnis

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die
automatische Einstellung, wie in der Animation (Mitte) gezeigt.
Drücken Sie diese Taste, damit sich das Gerät selbständig auf das
ankommende PC-Signal einstellt. Die Werte für Fine, Coarse und Position
werden automatisch angepasst.
(Nur im Analog-Modus verfügbar)

Autom.

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen
Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist.
(Drücken Sie hier, um die Animationen für die automatische Einstellung
(Auto Adjustment) anzuzeigen.)

z Wenn die automatische Einstellung nicht ordnungsgemäß

funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit
größerer Genauigkeit zu justieren.

z Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-

Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten

MagicBright™

Modus aus.

- Zur Auswahl stehen vier verschiedene Modi
(Benutzerdefiniert/Text/Internet/Unterhaltung).

Helligkeit

MENÜ Inhaltsverzeichnis

Helligkeit Helligkeit einstellen

Quellen

MENÜ Inhaltsverzeichnis

Quellen Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.

1. Bild

2. Farbe

3. Bildeinst.

4. OSD

5. Einstellungen

Helligkeit Kontrast

Farbtemp. Farbanpassung Gamma

Grob Fein Schärfe H-Position V-Position

Sprache H-Position V-Position Transparenz Anz. dauer

Autom. Quelle

zurücksetzen

Farbe
zurücksetzen

6. Information


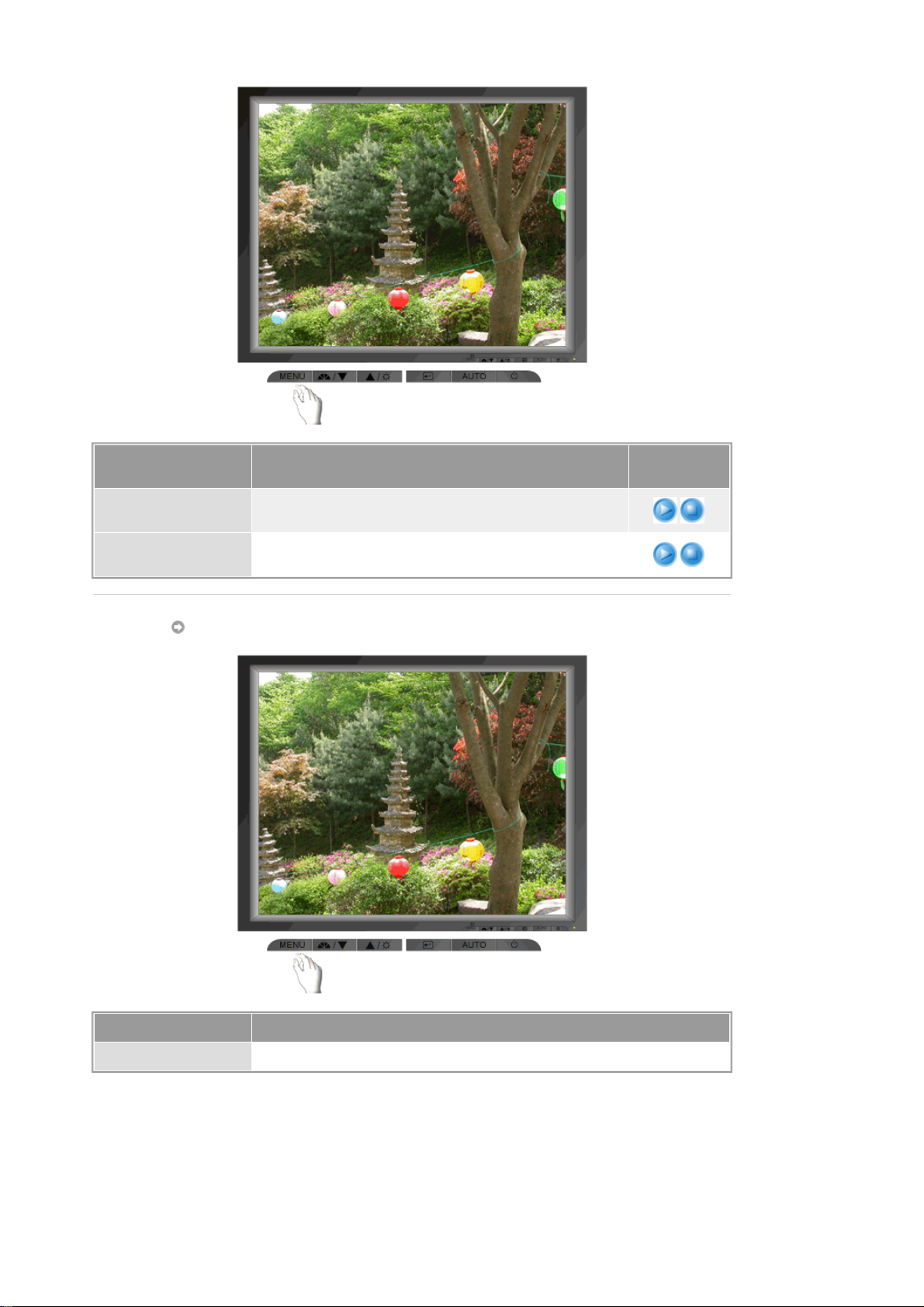

MENÜ Inhaltsverzeichnis

Helligkeit einstellen

Helligkeit

Kontrast Kontrast einstellen

Direktsteuerungsfunktionen : Wenn das Bildschirmmenü

nicht angezeigt wird, drücken Sie diese Taste zur Einstellung
der Helligkeit.

Farbe

Wiedergabe /

Stopp

MENÜ Inhaltsverzeichnis

Farbwert

Farbeinstellung

Gamma Wählen Sie eine von drei vordefinierten Gamma-Einstellungen.

Der Ton der Farben kann geändert werden; hierfür stehen vier
Optionen zur Auswahl – Kalt , Normal, Warm und
Benutzerdefiniert .

Folgen Sie diese Anweisung, um individuell R,G,B Farben
einstzustellen.

Wiedergabe /

Stopp

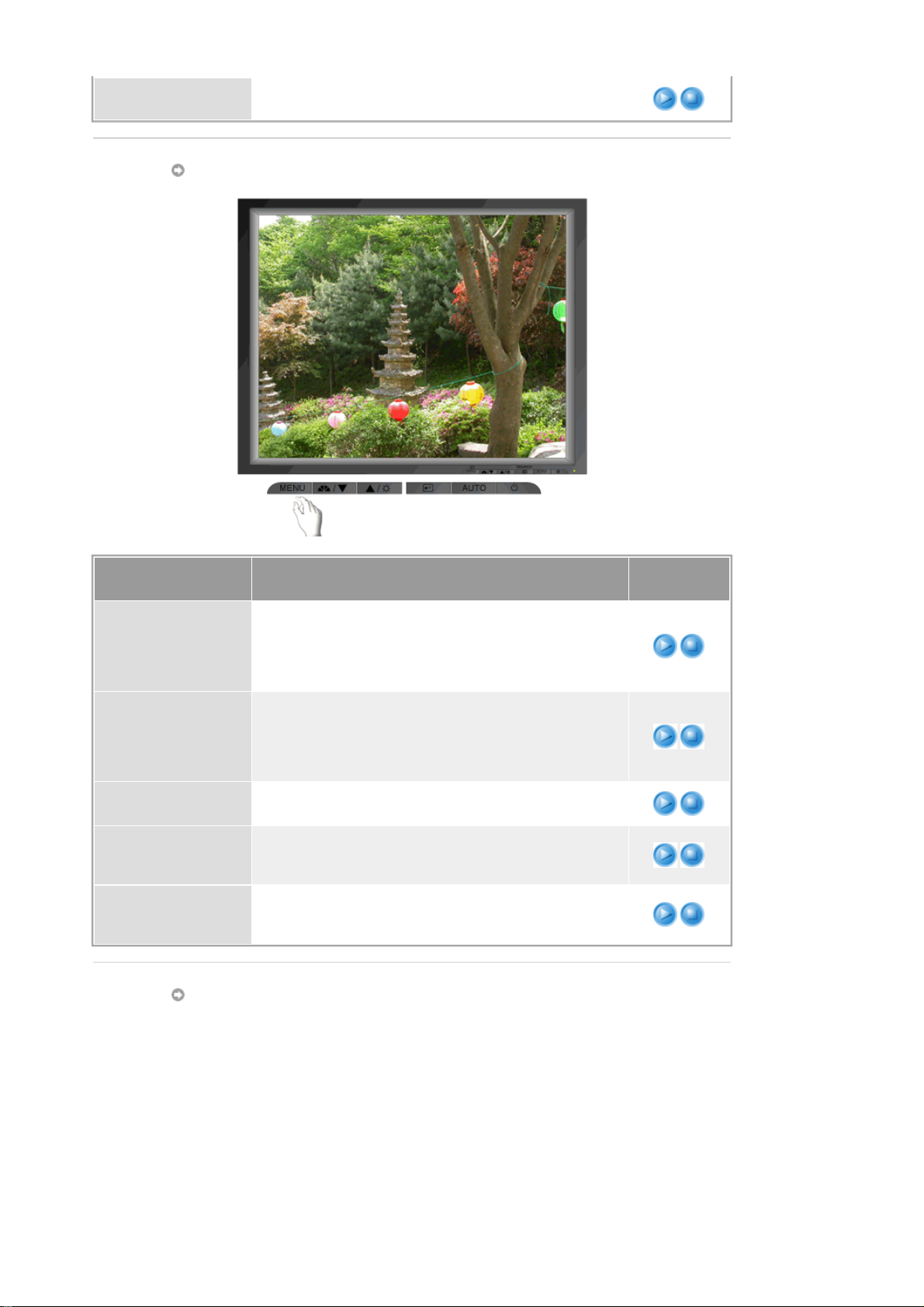

Bildeinst.

MENÜ Inhaltsverzeichnis

Entfernt Störungen, wie z. B. vertikale Streifen. Bei der

Grob

Fein

Schärfe

Waagerecht

Senkrecht

Grobeinstellung wird unter Umständen der gesamte Bildbereich
verschoben. Mithilfe des Menüs „Horizontal Control“ können Sie
den Bildbereich wieder zentrieren.
(Nur im Analog-Modus verfügbar)

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die
Störung auch nach der Fine-Einstellung bestehen bleibt,
wiederholen Sie die Feineinstellung nach dem Anpassen der
Frequenz (Taktgeschwindigkeit).
(Nur im Analog-Modus verfügbar)

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu
ändern.

Um die Position der horizontale auf dem Bildschirm zu ändern,
machen Sie folgendes.
(Nur im Analog-Modus verfügbar)

Um die Position der Bildfläche auf dem Bildschirm zu ändern,
machen Sie folgendes.
(Nur im Analog-Modus verfügbar)

OSD

Wiedergabe /

Stopp

MENÜ Inhaltsverzeichnis

Machen Sie folgendes um die Sprache vom Menü zu ändern.Sie
können eine Sprache aus sieben möglichen auswählen

Sprache

(Englisch, Deutsch, Spanisch, Franςais , Italiano, Español,
Russisch)
Anmerkung: Die von Ihnen gewählte Sprache betrifft nur die
Sprache vom OSD-Bildschirmmenü. Die vom Computer benutzte
Software ist also nicht betroffen.

Wiedergabe /

Stopp

Waagerecht

Senktecht

Transparenz

Anz. dauer

Einstellungen

Sie können die horizontale Lage des Menüfensters wechseln,
indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters wechseln,
indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem
OSD.

Das Menü schaltet sich automatisch aus, wenn keine Einstellung
innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie
können Sie Zeit einstellen, nach wievielen Sekunden das Menü
auschalten soll.

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Autom. Quelle

Bild zurücksetzen

Farbe zurücksetzen

Information

Wählen Sie Autom. Quelle, damit der Monitor die Signalquelle
automatisch auswählt.

Die Bildparameter (Farben) werden durch die werkseitigen
Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des Erwerbs
zurückgesetzt.

MENÜ Inhaltsverzeichnis

Information Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

1. Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu

aktivieren.

2. Mit diesen Tasten werden die Parameter im Menü eingestellt.

3. Mit diesen Tasten werden die Parameter im Menü eingestellt.

4. Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

5. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die

Werte für Fine, Coarse und Position werden automatisch angepasst.

Autom.

MENÜ Inhaltsverzeichnis

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die
automatische Einstellung, wie in der Animation (Mitte) gezeigt.
Drücken Sie diese Taste, damit sich das Gerät selbständig auf das
ankommende PC-Signal einstellt. Die Werte für Fine, Coarse und Position
werden automatisch angepasst.

Autom.

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen
Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist.
(Drücken Sie hier, um die Animationen für die automatische Einstellung
(Auto Adjustment) anzuzeigen.)

z Wenn die automatische Einstellung nicht ordnungsgemäß

funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit
größerer Genauigkeit zu justieren.

z Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-

Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten

MagicBright™

Modus aus.

- Zur Auswahl stehen vier verschiedene Modi
(Benutzerdefiniert/Text/Internet/Unterhaltung).

Helligkeit

MENÜ Inhaltsverzeichnis

Helligkeit Helligkeit einstellen

1. Bild

2. Farbe

3. Bildeinst.

4. OSD

5. Einstellungen

Helligkeit Kontrast

Farbtemp. Farbanpassung Gamma

Grob Fein Schärfe H-Position V-Position

Sprache H-Position V-Position Transparenz Anz. dauer

zurücksetzen

6. Information

Farbe
zurücksetzen


MENÜ Inhaltsverzeichnis

Helligkeit einstellen

Helligkeit

Direktsteuerungsfunktionen : Wenn das Bildschirmmenü

nicht angezeigt wird, drücken Sie diese Taste zur Einstellung
der Helligkeit.

Wiedergabe /

Stopp

Kontrast Kontrast einstellen

Farbe

MENÜ Inhaltsverzeichnis

Farbwert

Farbeinstellung

Gamma Wählen Sie eine von drei vordefinierten Gamma-Einstellungen.

Der Ton der Farben kann geändert werden; hierfür stehen vier
Optionen zur Auswahl – Kalt , Normal, Warm und
Benutzerdefiniert .

Folgen Sie diese Anweisung, um individuell R,G,B Farben
einstzustellen.

Bildeinst.

Wiedergabe /

Stopp

MENÜ Inhaltsverzeichnis

Entfernt Störungen, wie z. B. vertikale Streifen. Bei der
Grobeinstellung wird unter Umständen der gesamte Bildbereich

Wiedergabe /

Stopp

Grob

Fein

verschoben. Mithilfe des Menüs „Horizontal Control“ können Sie
den Bildbereich wieder zentrieren.

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die
Störung auch nach der Fine-Einstellung bestehen bleibt,
wiederholen Sie die Feineinstellung nach dem Anpassen der
Frequenz (Taktgeschwindigkeit).

Schärfe

Waagerecht

Senkrecht

OSD

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu
ändern.

Um die Position der horizontale auf dem Bildschirm zu ändern,
machen Sie folgendes.

Um die Position der Bildfläche auf dem Bildschirm zu ändern,
machen Sie folgendes.

MENÜ Inhaltsverzeichnis

Machen Sie folgendes um die Sprache vom Menü zu ändern.Sie
können eine Sprache aus sieben möglichen auswählen

Sprache

Waagerecht

Senktecht

Transparenz

Anz. dauer

(Englisch, Deutsch, Spanisch, Franςais , Italiano, Español,
Russisch)
Anmerkung: Die von Ihnen gewählte Sprache betrifft nur die
Sprache vom OSD-Bildschirmmenü. Die vom Computer benutzte
Software ist also nicht betroffen.

Sie können die horizontale Lage des Menüfensters wechseln,
indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters wechseln,
indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem
OSD.

Das Menü schaltet sich automatisch aus, wenn keine Einstellung
innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie
können Sie Zeit einstellen, nach wievielen Sekunden das Menü
auschalten soll.

Einstellungen

Wiedergabe /

Stopp

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Bild zurücksetzen

Farbe zurücksetzen

Information

Die Bildparameter (Farben) werden durch die werkseitigen
Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des Erwerbs
zurückgesetzt.

MENÜ Inhaltsverzeichnis

Information Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Übersicht

Beschreibung von MagicTune™ ?

Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostr ec h ne r, den Beleuchtungsbedingungen
und anderen Umgebungsfaktoren. Damit die auf dem dargestellte Bildqualität so optimal wie möglich ausfällt,
müssen Sie die Einstellungen entsprechend Ihren Anforderungen anpassen. Leider erweisen sich die manuellen
Kontrollen im praktischen Einsatz oft als eine Herausforerung. Damit die richtige Einstellung (Tuning) erreicht
wird, ist ein schrittweises Verfahren erforderlich, um die beste allgemeine Bildqualität zur realisieren.

In den meisten Fällen erfordert selbst eine einfache Anpassung der Einstellungen für Helligkeit und Kontrast
eine Navigation durch die zahlreichen Ebenen und Menüs des OSDs, die nicht leicht zu verstehen sind. Es gibt
darüber hinaus kein Feedback, das Sie bei der korrekten Einstellungen für den Monitor unterstützen könnte. Mit
dem Dienstprogramm MagicTune™ werden Sie durch die Schritte des Tuning-Prozesses geführt. Die
Anweisungen wurden bewusst einfach gehalten und es wurden neue Hintergrundmuster für jede
Monitorsteuerung entwickelt. Es ist möglich, die Monitoreinstellung für jeden Benutzer zu speichern. Dadurch
können die Anzeigeeinstellungen in einer Mehrbenutzerumgebung bequem ausgewählt werden. Ebenso kann
ein einzelner Benutzer, mehrere definierte Presets haben, die auf Grundlage von Inhalt und Umgebungslicht
erstellt wurden.

Grundlegende Funktionsweise

MagicTune™ist ein Dienstprogramm mit dem die allgemeinen Einstellungen oder das Farbtuning bei Verwenden

Display Data Channel Command Interface (DDC/CI)-Protokolls überwacht werden. Dabei werden alle

des
Monitoreinstellungen von der Software gesteuert. Deshalb ist es nicht mehr nötig, das OSD (Monitor on-screen
display) zu verwenden. MagicTune unterstützt Windows 98SE, ME, 2000, NT, XP Home und XP Professional.

MagicTune™ läuft im Hintergrund. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors
möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale
Einstellung auswählen.

OSD-Modus

Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte
befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Installation

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf die MagicTune Installationsdatei.

3. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“.

4. Wenn das Fenster des Installationsassistenten erscheint, klicken Sie auf „Weiter“.

5. Markieren Sie „Ich bin mit den Lizenzbestimmungen einverstanden“ , um die Nutzungsbedingungen zu
akzeptieren.

6. Wählen Sie einen Ordner aus, in den das MagicTune Programm installiert werden soll.

7. Klicken Sie auf „Installieren”.

8. Das Fenster „Setup-Status” erscheint.

9. Klicken Sie auf „Abbrenchen“.

10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune 2.5 auf Ihrem
Desktop.

Doppelklicken Sie auf das Symbol, um das Programm zu starten.

Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal
das MagicTune-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.

11. Wenn die Installation erfolgreich war, erscheint das folgende Fenster.

12. Die folgende Fehlermeldung weist darauf hin, dass Ihr Computer eine Grafikkarte verwendet, die nicht

von MagicTune unterstützt wird.

Probleme bei der Installation

Die Installation von MagicTune 2.5 kann von solchen Faktoren wie Grafikkarte, Motherboard und
Netzwerkumgebung beeinflusst werden. Sollten Probleme bei der Installation auftreten, schlagen Sie bitte unter

„Problembehebung“ nach.

Systemanforderungen

Betriebssysteme

z Windows 98 SE
z Windows Me
z Windows NT
z Windows 2000
z Windows XP Home Edition
z Windows XP Professional

Hardware

z 32 MB Arbeitsspeicher oder mehr
z 25 MB Festplattenspeicherplatz oder mehr

* Für weitere Informationen besuchen Sie bitte die MagicTune

Internetseite.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie
können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie
optimale Einstellung auswählen.

z

Je nach den Spezifikationen des jeweiligen Monitors stimmt das
Erscheinungsbild des OSD-Modus möglicherweise nicht mit den
Erläuterungen im Handbuch überein.

z

Wenn die Pivot-Funktion aktiv ist, kann es vorkommen, dass ein Teil
des MagicTune-Programms nicht normal funktioniert.

OSD-Modus

Der OSD-Modus vereinfacht die Durchführung von Einstellungen auf allen Monitoren. Wird am oberen Rand des
Programmfensters eine Registerkarte ausgewählt, werden die Untermenüpunkte für die Einstellung angezeigt.
Jede Registerkarte enthält eine Liste mit Menüs. Für eine schnelle Anpassung der Monitoreinstellungen erlaubt
der OSD-Modus einen einfachen und komfortablen Zugriff auf alle Registerkarten und Untermenüpunkte.

Schaltflächen

OK

Zurücksetzen

Abbrechen

Übernimmt sämtliche Änderungen und beendet MagicTune.

Setzt die auf der aktiven Registerkarte angezeigten Monitorwerte auf die vom Hersteller
empfohlenen Werte zurück.

Beendet MagicTune, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie
keine Änderungen auf der Registerkarte vorgenommen haben, werden durch Anklicken
von „Cancel“ keine Aktionen bewirkt.

g

Die Registerkarte Bild

Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen.

Helligkeit Kontrast Auflösung MagicBright

nmlkji nmlkj nmlkj nmlkj

Macht den gesamten Bildschirm heller oder dunkler. Ist die Helligkeit nicht richtig

Helligkeit

Kontrast

Auflösung

MagicBright™

eingestellt, können die Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen
Sie die Helligkeit an, um optimale Betrachtungsbedingungen zu schaffen.

Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf
dem Bildschirm ein. Bestimmt die Schärfe der Bilder.

Führt alle vom Programm unterstützten Anzeigeauflösungen auf.

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten Modus aus.­Zur Auswahl stehen vier verschiedene Modi.

1. Text: Für Unterlagen, Tabellen und alle Arbeiten mit umfangreichem Text.

2. Internet: Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3. Unterhaltung: Zum Ansehen von Filmen, von z. B. DVD oder VCD.

4. Custom (Benutzerdefiniert): Obwohl die vorkonfigurierten Werte sorgfältig von
unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht
Ihren Sehgewohnheiten. Sollte dies der Fall sein, können Sie Bri
und Contrast (Kontrast) über das Bildschirmmenü einstellen.

htness (Helligkeit)

Die Registerkarte Farbe

Hier wird die „Wärme“ der Bildschirmfarben eingestellt.

Farbton Farbanpassung Kalibrierung

nmlkji nmlkj nmlkj

The tone of the color can be changed.

Farbton

z

Warm - Normal - Kalt

z Benutzerdefiniert

Adjusts of the monitor image color.

Farbanpassung

You can change the monitor color to your desired color.

z R- G - B

Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie

Kalibrierung

werden MagicTune äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise
Wiedergabe von Bildern auf Webseiten, von Digitalkameras oder Scannern wichtig ist.

Die Registerkarte Geometrie

Passt die Werte für Bild einrichten und Position an.

Bild einrichten Position

g

nmlkji nmlkj

z Fein : Entfernt Störungen, wie z. B. horizontale Streifen.

Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie
die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Bild einrichten

z Grob : Entfernt Störun

unter Umständen der gesamte Bildbereich verschoben. Mit dem Menü für die

en, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird

Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.

z Auto-Setup : Die automatischen Einstellung ermöglicht, dass sich der Monitor

selbständig auf das ankommende Videosignal einstellen kann. Die Werte für Fein,
Grob und Position werden automatisch angepasst.

Position

Stellt die horizontale und vertikale Lage der Bildfläche auf dem Bildschirm ein.

Die RegisterkarteOption

Sie können MagicTune mithilfe der folgenden Optionen konfigurieren.

Öffnet das Dialogfenster für Vorzugseinstellungen. Die benutzten Vorzugseinstellungen sind

mit einem „V“ im Kontrollkästchen gekennzeichnet. Zum Ein- oder Ausschalten einer
Vorzugseinstellung setzen Sie den Cursor auf das Kästchen und klicken es an.

z

Voreinstellung

System-Tray aktivieren. - Um die MagicTune Menüs aufzurufen, klicken Sie auf das
Symbol im [System-Tray]. Die Menüs werden nicht angezeigt, wenn die Auswahl von
[Enable System Tray] unter [Options] - [Basic Settings] rückgängig gemacht wurde.

z Sprache wählen – Die gewählte Sprache betrifft nur die Sprache des Bildschirmmenüs

(OSD).

Signalquelle
wählen

z Analog
z Digital

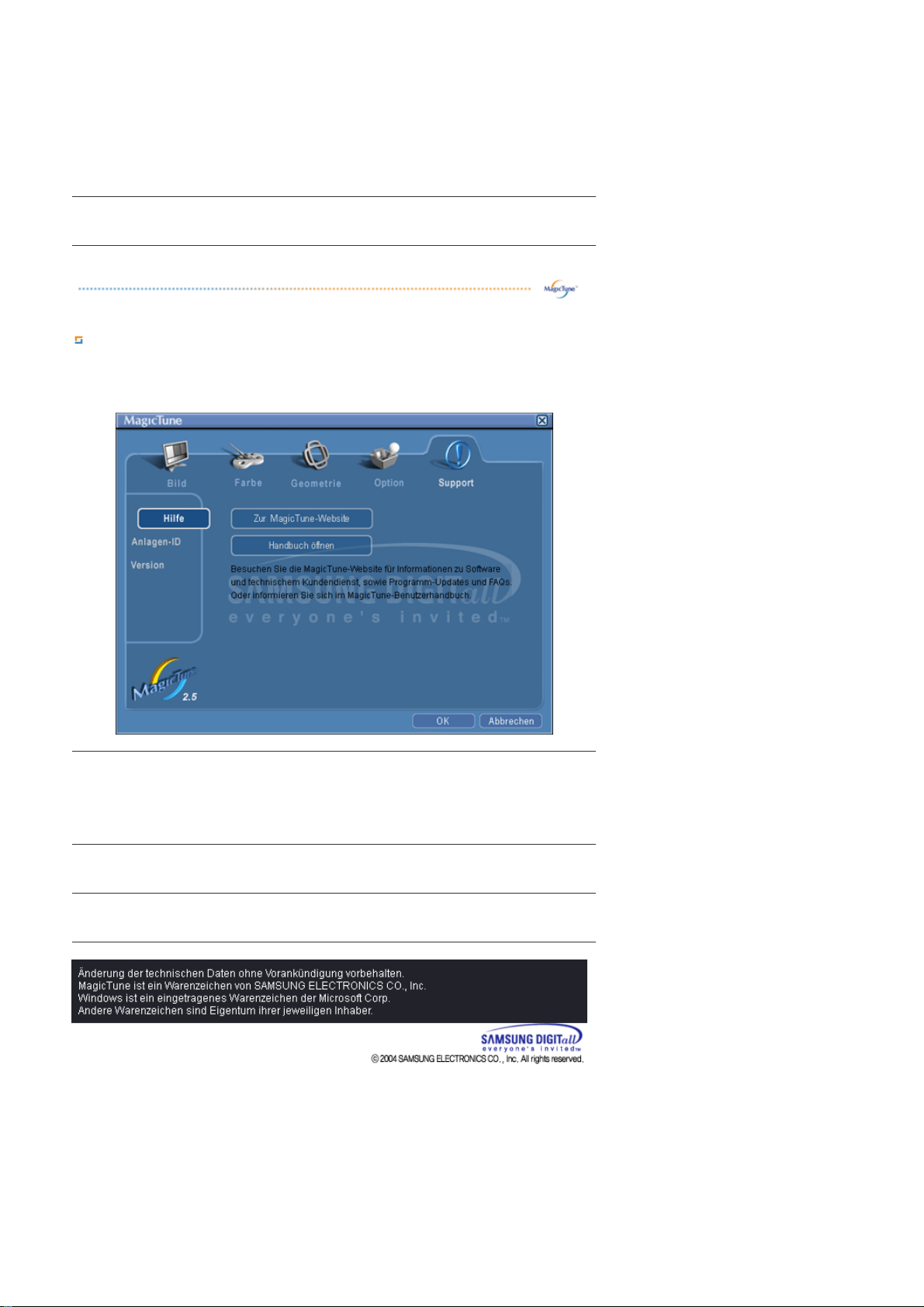

Registerkarte Support

Auf dieser Registerkarte werden die Asset ID und die Versionsnummer des Programms angezeigt. Außerdem
kann von hier aus die Hilfe-Funktion aufgerufen werden.

Hilfe

Anlagen-ID

Version

Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTune benötigen, besuchen
Sie bitte die MagicTune Internetseite oder klicken Sie hier, um die Hilfe-Dateien
(Bedienungsanleitung) zu öffnen. Die Bedienungsanleitung wird in einem Browser-Fenster
geöffnet.

Öffnet ein Informationsfenster, das das Herstellungsdatum des Monitors angibt.

Zeigt die Versionsnummer von MagicTune.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Farbkalibrierung

1. Farbkalibrierung

Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor.

Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch.

1. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters
in Übereinstimmung zu bringen.

2. Wenn Sie einen bestimmten Farbton auf dem „Kontrollfeld“ feststellen, bewegen Sie den Steuercursor unter
Bezugnahme auf den „Farbreferenzkreis“ zu dem Farbton.
=> Wenn die Anpassung ordnungsgemäß vorgenommen wurde, nehmen Sie keinen Farbton mehr auf dem
Kontrollfeld wahr.

3. Wenn Sie die Anpassung für Schritt 1 beendet haben, klicken Sie auf „Weiter“.

4. Wiederholen Sie das Vorgehen 1), 2) und 3) für die verbleibenden Schritte 2~5.

5. Durch Anklicken von „Vorschau“ können Sie den Kalibrierungseffekt mühelos anzeigen!

Wie mehrere Anwender ihre persönlichen Farbwerte verwenden können
Definition
Wird der Monitor von mehreren Anwendern genutzt, können mithilfe der Farbkalibrierung individuelle Farbwerte für
jeden Anwender eingestellt und gespeichert werden. Solche Farbwerte lassen sich für bis zu 5 Anwender speichern.

1. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln,
und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln,
und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Vorschau

Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“..
Das oben stehende Bild wird angezeigt.

1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen.

2. Klicken Sie auf „Ansicht unkalibriert“, um das Originalbild zu betrachten.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Deinstallation

Das MagicTune Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der
Windows Systemsteuerung entfernt werden.

Gehen Sie wie folgt vor, um MagicTune zu entfernen.

1. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software].
Wenn das Programm unter Windows XP läuft, klicken Sie im [Start]-Menü auf [Systemsteuerung] ->
[Software].

2. Klicken Sie im Fenster [Software] auf das Symbol „Programme hinzufügen oder entfernen“.

3. Scrollen Sie im Fenster „Programme hinzufügen oder entfernen“ nach unten, um „MagicTune” zu
wählen. Klicken Sie darauf, um es zu markieren.

4. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“, um das Programm zu entfernen.

5. Klicken Sie auf „Ja“, um die Deinstallation zu starten.

6. Warten Sie, bis das Dialogfenster „Deinstallation abgeschlossen“ erscheint.

Besuchen Sie bitte die MagicTune
(Häufig gestellte Fragen) und Software-Upgrades.

Internetseite

für technischen Support der MagicTune Software, FAQs

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Problembehebung

z MagicTune funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte

während des Betriebs von MagicTune aktualisiert wurde. Sollte dies der Fall sein, starten Sie bitte das
System neu.

Gehen Sie folgendermaßen vor, wenn MagicTune nicht ordnungsgemäß

funktioniert.

* Die MagicTune-Funktion ist nur wirksam bei PCs (VGA) mit einem Windows­ Betriebssystem, das Plug-and-Play unterstützt.

* Ob Ihr PC die MagicTune-Funktion unterstützt, können Sie wie folgt
feststellen (unter Windows XP):

Systemsteuerung -> Leistung und Wartung -> System -> Hardware -> Geräte-Manager ->
Monitore. Wurde der Plug-and-Play-Monitor gelöscht, müssen Sie mit dem Hardware-Assistenten den
'Plug-and-Play-Monitor' suchen.

z Besuchen Sie bitte die MagicTune Internetseite für technischen Support der MagicTune Software,

FAQs (Häufig gestellte Fragen) und Software-Upgrades.

T

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in
diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die
Telefonnummer auf der Garantiekarte oder die

mit Ihrem Händler in Verbindung.

Symptom Checkliste Lösusng

Kein Bild. Ich kann den
Monitor nicht einschalten.

elefonnummer im Auskunftsteil an oder setzen Sie sich

Ist das Netzkabel richtig
angeschlossen?

Ist auf dem Bildschirm
"Signalkabel berprfen" zu
sehen?

Wenn das Gerät eingeschaltet
ist, booten Sie den Computer
erneut, um das zuerst
erscheinende Bild (den Login­Bildschirm) zu sehen.

Überprüfen Sie die Netzkabelverbindung
und Stromversorgung.

(Anschluss per D-Sub-Kabel)
Vergewissern Sie sich, ob der Computer
richtig angeschlossen ist.
(Anschluss per DVI-Kabel)
Wenn das Kabel richtig angeschlossen ist,
die Meldung jedoch weiterhin auf dem
Bildschirm angezeigt wird, ist es möglich,
dass der Monitorbetrieb auf „Analog“
eingestellt ist. Verwenden Sie die
Quellenumwandlungsfunktion auf der
Vorderseite des Monitors, damit der
Monitor die Überprüfung des
Eingangssignals wiederholt.

Wenn das erste Bild (der Login­Bildschirm) erscheint, booten Sie den
Computer im geeigneten Modus (dem
abgesicherten Modus für Windows
ME/2000/XP) und ändern Sie dann die
Frequenz der Videokarte.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild (der Login­Bildschirm) nicht erscheint, wenden Sie
sich an ein Kundendienstzentrum oder

Ihren Händler.

Ist auf dem Bildschirm

"ungeeign. Modus.
Empfohlener Modus 1280 x
1024 60Hz" zu sehen?

Diese Meldung erscheint, wenn das Signal
von der Videokarte die maximale
Auflösung und Frequenz übersteigt.

Stellen Sie die dem Monitor angemessene
maximale Auflösung und Frequenz ein.

Wenn die Anzeige SXGA oder 75 Hz
überschreitet, wird die Meldung

"ungeeign. Modus. Empfohlener
Modus 1280 x 1024 60Hz" angezeigt.
Wenn die Anzeige 85 Hz überschreitet,
funktioniert der Bildschirm zwar
ordnungsgemäß, aber die Meldung
"ungeeign. Modus. Empfohlener
Modus 1280 x 1024 60Hz" erscheint
eine Minute lang und wird dann
ausgeblendet. Bitte wechseln Sie in dieser
einen Minute zum empfohlenen Modus.
(Die Meldung wird nochmals angezeigt,
wenn das System neu gebootet wird.)

Die Farben auf dem
Bildschirm sind
merkwürdig oder nur
schwarz und weiß.

Es ist kein Bild auf dem
Bildschirm.

Ist der Anschluss per DVI­Kabel erfolgt?

Zeigt der Bildschirm nur eine
Farbe, als ob man durch
Cellophanpapier auf den
Bildschirm sieht?

Der Monitor befindet sich im
Energiesparmodus.

Drücken Sie eine Taste auf der Tastatur
oder bewegen Sie die Maus, um den
Monitor zu aktivieren und das Bild auf
dem Bildschirm wiederherzustellen.

Wenn der Monitor nicht reagiert,
aktivieren Sie die
Quellenumwandlungsfunktion auf der
Vorderseite des Monitors oder versuchen
Sie es mit einer Mausbewegung oder
drücken Sie noch einmal eine Taste auf
der Tastatur.

Wenn Sie das System vor dem Anschluss
des DVI-Kabels booten oder während des
Systembetriebs das DVI-Kabel abziehen
und wieder anschließen, wird auf dem
Bildschirm möglicherweise nichts
angezeigt, da bestimmte
Grafikkartentypen keine Videosignale
senden. Schließen Sie das DVI-Kabel an
und booten Sie anschließend das System
neu.

Überprüfen Sie die
Signalkabelverbindung.

Vergewissern Sie sich, daß die Videokarte
vollständig in ihren Schlitz eingeführt ist.

Der Bildschirm ist plötzlich
unausgewogen geworden.

Der Bildschirm ist unscharf
oder die Bildschirmanzeige
kann nicht eingestellt
werden.

Sind die Farben auf dem
Bildschirm nach der Benutzung
eines Programms oder
aufgrund eines
Zusammenstoßes zwischen
Anwendungen merkwürdig
geworden?

Wurde die Videokarte richtig
eingestellt?

Haben Sie die Videokarte oder
den Treiber geändert?

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Der Bildschirm kann aufgrund des Videokartensignalzyklusses
unausgewogen sein. Stellen Sie die Position anhand der
Bildschirmanzeige neu ein.

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Booten Sie den Computer neu.

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Stellen Sie Position und Größe anhand der
Bildschirmanzeige ein.

Stellen Sie die Auflösung und Frequenz
der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Stellen Sie die Auflösung und Frequenz
der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Die LED blinkt auf, aber es

g

T

ist kein Bild auf dem
Bildschirm.

Ist die Frequenz richtig
eingestellt, wenn Sie den
Anzeigemodus im Menü
überprüfen?

Stellen Sie die Frequenz anhand des
Videokartenhandbuchs und der

voreingestellten Anzeigemodi.

(Die maximale Frequenz im Verhältnis zur
Auflösung kann von Produkt zu Produkt
unterschiedlich sein.)

Auf dem Bildschirm
werden nur 16 Farben
gezeigt. Die
Bildschirmfarben haben
sich nach Änderung der
Videokarte geändert.

Es gibt die folgende
Meldung: "Unbekannter
Monitor, Plug & Play (VESA
DDC)-Monitor gefunden".

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.
(Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben,
überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 75Hz oder 85Hz ein
über 60Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)­abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei "Systemsteuerung, System, Geräte-
Administrator" und dann booten Sie den Computer neu, um den Adapter-(Video)-Treiber erneut zu
installieren.

Wenn die Probleme wiederholt auftreten,wenden Sie sich an ein autorisiertes

Kundendienstzentrum.

Wurden die Windows-Farben
richtig eingestellt?

Wurde die Videokarte richtig
eingestellt?

Haben Sie den Monitortreiber
installiert?

Konsultieren Sie das
Videokartenhandbuch, um zu
sehen, ob die Plug & Play
(VESA DDC)-Funktion
unterstützt wird.

reiber zu installieren, booten Sie den Computer im

Für Windows ME/2000/XP:
Stellen Sie die Farben in der
Systemsteuerung, Anzeige, Einstellungen
richtig ein.

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

estellt ist. (Gehen Sie nicht

Fragen und Antworten

Frag Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte

Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der

Wie kann ich die Energiesparfunktion
einstellen?

Wie kann ich das äußere Gehäuse/die LCD
Panel reinigen?

verändert werden.

Beachten Sie, daß Videokartenunterstützung je nach Version des
benutzten Treibers unterschiedlich sein kann.
(Entnehmen Sie Einzelheiten dazu dem Computer- oder
Videokartenhandbuch.)

Systemsteuerung, Anzeige, Einstellungen ein.

* Erfragen Sie Einzelheiten beim Videokartenhersteller.
Windows ME/XP/2000: Stellen Sie die Funktion beim BIOS-

SETUP des Computers oder Bildschirm schoners ein.
(Konsultieren Sie das Windows/Computerhandbuch)

Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie
den Monitor sodann mit einem weichen Tuch, entweder mit
einer Reinigungslösung oder klarem Wasser.

Hinterlassen Sie keine Reinigungsmittelrückstände und
zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein
Wasser in den Monitor gerät.

Selbsttestfunktion

Selbsttestfunktion | Warnhinweise | Umgebung | Nützlicher Hinweis

Es ist eine Selbsttestfunktion bereitgestel lt, di e es Ihnen gestattet, das richtige Funktionieren des
Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der
Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor­Selbsttest durch, indem Sie folgende Schritte ausführen.

Selbsttestfunktion

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.

Wenn Ihr Monitor richtig funktioniert, sehen Sie ein Feld mit einem Rahmen und Text darin, wie
im folgenden Bild dargestellt:
Die drei Felder innerhalb des Rahmens sind rot, grün und blau.

Wenn eines der Felder nicht erscheint, weist das auf ein Problem bei Ihrem Monitor hin. Dieses
Feld erscheint auch bei normalem Betrieb, wenn das Videokabel herausgezogen oder
beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl
den Computer als auch den Monitor ein.
Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt,
überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert richtig.

Warnhinweise

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm
oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung
könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das
Signalkabel überprüfen müssen.

Wenn als Vertikalfrequenz 85 Hz oder höher festgelegt wurde, wird die Meldung "Nicht
unterstützter Grafikmodus" in Halbton angezeigt. Legen Sie für die Vertikalfrequenz 75 Hz oder
einen niedrigeren Wert fest, wenn diese Nachricht auf dem Bildschirm erscheint.

Umgebung

Der Standort und die Position des Monitors können die Qualität und andere
Funktionen des Monitors beeinflussen.

1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den Netzstecker
des Woofer und stellen Sie ihn in ein anderes Zimmer.

2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone,
die sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

Nützlicher Hinweis

z Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit dem PC

oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt,
schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem
Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder
Ihren Händler.

z Beurteilung des Monitor-Betriebszustands

Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine "ungeeign. Modus","Empfohlener
Modus 1280 x 1024 60Hz"-Meldung erscheint, ziehen Sie das Kabel aus dem Computer, während

der Monitor noch eingeschaltet ist.

{ Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß wird,

bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist.

{ Überprüfen Sie in diesem Fall, ob das Problem beim Computer liegt.

T

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in
diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die
Telefonnummer auf der Garantiekarte oder die

mit Ihrem Händler in Verbindung.

Symptom Checkliste Lösusng

Kein Bild. Ich kann den
Monitor nicht einschalten.

elefonnummer im Auskunftsteil an oder setzen Sie sich

Ist das Netzkabel richtig
angeschlossen?

Ist auf dem Bildschirm
"Signalkabel berprfen" zu
sehen?

Wenn das Gerät eingeschaltet
ist, booten Sie den Computer
erneut, um das zuerst
erscheinende Bild (den Login­Bildschirm) zu sehen.

Überprüfen Sie die Netzkabelverbindung
und Stromversorgung.

Vergewissern Sie sich, ob der Computer
richtig angeschlossen ist.

Wenn das erste Bild (der Login­Bildschirm) erscheint, booten Sie den
Computer im geeigneten Modus (dem
abgesicherten Modus für Windows
ME/2000/XP) und ändern Sie dann die
Frequenz der Videokarte.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild (der Login­Bildschirm) nicht erscheint, wenden Sie
sich an ein Kundendienstzentrum oder

Ihren Händler.

Ist auf dem Bildschirm

"ungeeign. Modus.
Empfohlener Modus 1280 x
1024 60Hz" zu sehen?

Diese Meldung erscheint, wenn das Signal
von der Videokarte die maximale
Auflösung und Frequenz übersteigt.

Stellen Sie die dem Monitor angemessene
maximale Auflösung und Frequenz ein.

Wenn die Anzeige SXGA oder 75 Hz
überschreitet, wird die Meldung
"ungeeign. Modus. Empfohlener
Modus 1280 x 1024 60Hz" angezeigt.
Wenn die Anzeige 85 Hz überschreitet,
funktioniert der Bildschirm zwar
ordnungsgemäß, aber die Meldung
"ungeeign. Modus. Empfohlener
Modus 1280 x 1024 60Hz" erscheint
eine Minute lang und wird dann
ausgeblendet. Bitte wechseln Sie in dieser
einen Minute zum empfohlenen Modus.

(Die Meldung wird nochmals angezeigt,
wenn das System neu gebootet wird.)

Die Farben auf dem
Bildschirm sind
merkwürdig oder nur
schwarz und weiß.

Es ist kein Bild auf dem
Bildschirm.

Zeigt der Bildschirm nur eine
Farbe, als ob man durch
Cellophanpapier auf den
Bildschirm sieht?

Sind die Farben auf dem
Bildschirm nach der Benutzung
eines Programms oder
aufgrund eines
Zusammenstoßes zwischen
Anwendungen merkwürdig
geworden?

Der Monitor befindet sich im
Energiesparmodus.

Drücken Sie eine Taste auf der Tastatur
oder bewegen Sie die Maus, um den
Monitor zu aktivieren und das Bild auf
dem Bildschirm wiederherzustellen.

Wenn der Monitor nicht reagiert,
aktivieren Sie die
Quellenumwandlungsfunktion auf der
Vorderseite des Monitors oder versuchen
Sie es mit einer Mausbewegung oder
drücken Sie noch einmal eine Taste auf
der Tastatur.

Überprüfen Sie die
Signalkabelverbindung.

Vergewissern Sie sich, daß die Videokarte
vollständig in ihren Schlitz eingeführt ist.

Booten Sie den Computer neu.

Der Bildschirm ist plötzlich
unausgewogen geworden.

Der Bildschirm ist unscharf
oder die Bildschirmanzeige
kann nicht eingestellt
werden.

Die LED blinkt auf, aber es
ist kein Bild auf dem
Bildschirm.

Auf dem Bildschirm
werden nur 16 Farben
gezeigt. Die
Bildschirmfarben haben
sich nach Änderung der
Videokarte geändert.

Wurde die Videokarte richtig
eingestellt?

Haben Sie die Videokarte oder
den Treiber geändert?

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Stellen Sie Position und Größe anhand der
Bildschirmanzeige ein.

Stellen Sie die Auflösung und Frequenz
der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Der Bildschirm kann aufgrund des Videokartensignalzyklusses
unausgewogen sein. Stellen Sie die Position anhand der
Bildschirmanzeige neu ein.

Haben Sie die Auflösung oder
Frequenz des Monitors
eingestellt?

Stellen Sie die Auflösung und Frequenz
der Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Ist die Frequenz richtig
eingestellt, wenn Sie den
Anzeigemodus im Menü
überprüfen?

Stellen Sie die Frequenz anhand des
Videokartenhandbuchs und der

voreingestellten Anzeigemodi.

(Die maximale Frequenz im Verhältnis zur
Auflösung kann von Produkt zu Produkt
unterschiedlich sein.)

Wurden die Windows-Farben
richtig eingestellt?

Für Windows ME/2000/XP:
Stellen Sie die Farben in der
Systemsteuerung, Anzeige, Einstellungen
richtig ein.

Wurde die Videokarte richtig
eingestellt?

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Es gibt die folgende
Meldung: "Unbekannter
Monitor, Plug & Play (VESA
DDC)-Monitor gefunden".

Haben Sie den Monitortreiber
installiert?

Konsultieren Sie das
Videokartenhandbuch, um zu
sehen, ob die Plug & Play

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

(VESA DDC)-Funktion
unterstützt wird.

Allgemeine

Allgemeine

Modellbezeichnung SyncMaster 710T / 711T / 701T

LCD Panel

Grösse 17,0 inch diagonal
Display Fläche 337,92 (H) x 270,336 (V)
Pixel Stufe 0,264 (H) x 0,264 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz
Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB.
Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar
DVI-D to DVI-D Kabel, trennbar

Stromverbrauch

Unter 34W

g

A

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

370,0 x 60,3 x 316,0 mm (Nach dem Einklappen des Fußes)
370,0 x 195,4 x 386,5 mm(Nach der Installation des Fußes) / 4,4 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

370,0 x 60,3 x 316,0 mm (Nach dem Einklappen des Fußes)
370,0 x 200,0 x 404

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

,0 mm(Nach der Installation des Fußes) / 5,8 kg

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromanschluß

Normalbetrieb

Stromsparmodus
EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

/Ausschalter)

(option)

aus

(Ein-

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

Stromverbrauch Unter 34W

Unter 1W

(Aus)

(711T 1.5W)

Unter 1W

(120Vac/220 Vac)

Unter 0W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,
wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

V

oreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,
dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro
Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Allgemeine

Allgemeine

Modellbezeichnung SyncMaster 910T / 912T

LCD Panel

Grösse 19,0 inch diagonal
Display Fläche 376,32 (H) x 301,056 (V)
Pixel Stufe 0,294 (H) x 0,294 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.777.219

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz
Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB.
Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar
DVI-D to DVI-D Kabel, trennbar

Stromverbrauch

Unter 38W

g

A

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

416,6 x 60,2 x 349,4 mm (Nach dem Einklappen des Fußes)
416,6 x 215,2

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

416,6 x 60,2 x 349,4 mm (Nach dem Einklappen des Fußes)
416,6 x 200,0 x 420,6 mm(Nach der Installation des Fußes) / 7,2 kg

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

x 424,6 mm(Nach der Installation des Fußes) / 5,6 kg

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromanschluß

Normalbetrieb

Stromsparmodus
EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

(Ein-

/Ausschalter)

(option)

aus

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

tromverbrauch Unter 38W

S

nter 1W

(Aus)

(912T 1.5W)

Unter 1W

(120Vac)

Unter 0W

U

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,
wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

V

oreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,
dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro
Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Allgemeine

Allgemeine

Modellbezeichnung SyncMaster 710N / 712N

LCD Panel

Grösse 17,0 inch diagonal
Display Fläche 337,92 (H) x 270,336 (V)
Pixel Stufe 0,264 (H) x 0,264 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz
Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar

Stromverbrauch

Unter 34W

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

g

A

370,0 x 60,3 x 316,0 mm (Nach dem Einklappen des Fußes)
370,0 x 195,4 x 386,5 mm(Nach der Installation des Fußes) / 4,4 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

370,0 x 60,3 x 316,0 mm (Nach dem Einklappen des Fußes)
370,0 x 200,0 x 404

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

,0 mm(Nach der Installation des Fußes) / 5,6 kg

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status Normalbetrieb

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromsparmodus

EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 34W Unter 1W (Aus) Unter 1W(120Vac/220 Vac)

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,
wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

V

oreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,
dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro
Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Allgemeine

Allgemeine

Modellbezeichnung

LCD Panel

Grösse 19,0 inch diagonal
Display Fläche 376,32 (H) x 301,056 (V)
Pixel Stufe 0,294 (H) x 0,294 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16 194 277

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz
Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

SyncMaster 910N / 912N / 913N / 915V

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar

Stromverbrauch

Unter 38W

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

g

A

416,6 x 60,2 x 349,4 mm (Nach dem Einklappen des Fußes)
416,6 x 215,2 x 424,6 mm(Nach der Installation des Fußes) / 5,6 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

416,6 x 60,2 x 349,4 mm (Nach dem Einklappen des Fußes)
416,6 x 200,0 x 420

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

,6 mm(Nach der Installation des Fußes) / 7,2 kg

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status Normalbetrieb

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromsparmodus

EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 38W Unter 1W (Aus) Unter 1W(120Vac)

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,
wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

V

oreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,
dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro
Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Allgemeine

Allgemeine

Modellbezeichnung SyncMaster 510T

LCD Panel

Grösse 15,0 inch diagonal
Display Fläche 304,1 (H) x 228,1 (V)
Pixel Stufe 0,297 (H) x 0,297 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 61 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1024 x 768@60 Hz
Maximum Auflösung 1024 x 768@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB.
Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

81 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar
DVI-D to DVI-D Kabel, trennbar

Stromverbrauch

Unter 25W

g

A

V

Abmessungen (B x T x H) / Gewicht

338,0 X 56,3 X 272,0 mm (Nach dem Einklappen des Fußes)
338,0 X 195,4 X 342,5 mm(Nach der Installation des Fußes) / 3,0 kg

VESA Feste Schnittstelle

75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

2 359 296.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status Normalbetrieb

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromsparmodus

EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 25W Unter 1W (Aus) Unter 1W/1.5W(110Vac/220 Vac)

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,

oreingestellte Anzeigemodi

wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,
dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)
IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/­IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/­VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontalfrequenz
Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten

Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz
Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro

Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Allgemeine

Allgemeine

Modellbezeichnung

LCD Panel

Grösse 15,0 inch diagonal
Display Fläche 304,1 (H) x 228,1 (V)
Pixel Stufe 0,297 (H) x 0,297 (V)
Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 61 kHz
Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1024 x 768@60 Hz
Maximum Auflösung 1024 x 768@75 Hz

Eingangssignal, Beendet

RGB Analog Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

SyncMaster 510N / 512N / 515V

Maximaler Pixeltakt

81 MHz

Spannungsversorgung

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar

Stromverbrauch

Unter 25W

Abmessungen (B x T x H) / Gewicht

g

A

V

338,0 X 56,3 X 272,0 mm (Nach dem Einklappen des Fußes)
338,0 X 195,4 X 342,5 mm(Nach der Installation des Fußes) / 3,0 kg

VESA Feste Schnittstelle

75mm x 75mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Environmental considerations

Operating Temperature: 50°F ~ 104°F(10°C ~ 40°C)

Storage Temperature: -4°F ~113°F (-20°C ~ 45°C)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von
Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den
meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere
Einstellungen wählen.

Dot anwendbar

Humidity: 10% ~ 80%, non-condensing

Humidity: 5% ~ 95%, non-condensing

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

2 359 296.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses
System spart Ener
wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen
Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken.
Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren

rbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in
Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer
installiertes Software-Dienstprogramm.

Status Normalbetrieb

ie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet,

Stromsparmodus

EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz
Stromverbrauch Unter 25W Unter 1W (Aus) Unter 1W/1.5W(110Vac/220 Vac)

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000-Standard,

oreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal da sselbe ist wie die folgenden voreingestellten Anzeigemodi,

wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die
Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte
das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im
Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus
genannt, und der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro
Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz
dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt.
Einheit: Hz

Dienstzentren

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :
Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :
Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :
SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :
Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [e-mail]

ESPAÑA :
Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

V

A

FRANCE :
SAMSUNG ELECTRONICS FRANCE Serv ice
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :
TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :
Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :
Samsung Electronics Italia S.p.a.

ia C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MEXICO :
SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.
Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEX ICO. S.A. DE C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :
Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :
Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU
Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]

416, Mae tan-3dong, Yeongtong-gu,
Suwon City, Kyoungki-Do Korea

http://www.samsungperu.com/

PORTUGAL :
SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :
Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :
Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

THAILAND :
HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

UKRAINE :
SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :
Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A. :
Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com/monitor/

Bezeichnungen

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die
Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als
'Lochmaskenabstand' bezeichnet. Einheit: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für den Benutzer ein Bild zu
erzeugen und anzuzeigen. Die Frequenz dieser Wiederholung pro Sekunde wird Vertikalfrequenz or
Auffrischrate genannt. Einheit: Hz

Beispiel: Wenn dasselbe Licht sich 60 mal pro Sekunde wiederholt, wird dies als 60 Hz angesehen. In

diesem Fall ist ein Flimmern des Bildschirms wahrnehmbar. Zur Vermeidung dieses Problems
gibt es einen nicht flimmernden Modus, der eine Vertikalfrequenz von mehr als 70 Hz
verwendet.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem
linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses Horizontalzykluswertes nennt sich
Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben nach unten dargestellt werden, wird das
die Non-Interlace-Methode genannt, währen d das abwechselnde Zeigen aller ungeraden Zeilen und dann
aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei der Mehrheit aller Monitoren wird die
Non-Interlace-Methode eingesetzt, um ein k lares Bild zu gewährleisten. Die Interlace-Methode ist
dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwischen Computer
und Monitor die beste Bildschirmqualität bietet. Dieser Monitor entspricht dem internationalen Standard
VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild zusammensetzt, wird als
'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die Genauigkeit der Anzeige. Eine hohe
Auflösung ist vorteilhaft, wenn mehrere Aufgaben ausgeführt werden, da mehr Bildinformation auf dem
Bildschirm gezeigt werden kann.

Beispiel: Wenn die Auflösung 1024 x 768 ist, bedeutet das, daß der Bildschirm sich aus 1024

horizontalen Punkten (horizontale Auflösung) und 768 vertikalen Linien (vertikale Auflösung)
zusammensetzt.

Für ein besseres Display

1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederholfrequenz in der Systemsteuerung
des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei Darstellungen, deren maximale
Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild ungleichmäßig sein.

{ Auflösung: 1024 x 768 / 1280 x 1024
{ Vertikalfrequenz (Bildwiederholfrequenz): 60 Hz

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie

2.

hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine Menge an
Reinigungsmittel und einen trockenen weichen Lappen. Wischen Sie das LC-Display sehr sanft ab.
Übermäßige Kraftanwendung bei der Reinigung kann das Display beschädigen.

4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie die
Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem die Exit-Taste
gedrückt wurde. Sollte immer noch Bildrauschen vorhanden sein, benutzen Sie die FEIN/GROB­Einstellung.

5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder
verschwommene Flecken erscheinen.
Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem
beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Autorisierung

Änderungen der in diesem Dokument enthaltenen Informationen sind ohne vorherige
Ankündigung vorbehalten.
© 2004 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens
untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge
entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.

Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.; "Microsoft",
"Windows" und "Windows NT" sind eingetragene Warenzeichen der Microsoft Corporation; "VESA", "DPMS"
and "DDC" sind eingetragene Warenzeichen der Video Electronics Standard Association; der "Energy STAR®"­Name und -Logo sind eingetragene Warenzeichen der Umweltschutzbehörde der U.S.A., der U.S.
Environmental Protection Agency (EPA). Als Energy STAR®-Partner hat Samsung Electronics Co., Ltd.
festgestellt, daß dieses Produkt die Energy S TAR®-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin
erwähnten Produktnamen sind möglicherweise die Warenzeichen oder eingetragenen Warenzeichen ihrer
jeweiligen Eigentümer.

FCC Information
European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
TCO'03 Recycling Information (TCO'03 applied model only)
Medical Requirement
Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

IC Compliance Notice

|

MPR II Compliance

|

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes
the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television receptions, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is

z

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S.
Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration
5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur
les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community. Compliance with these directives implies conformity to the following
European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics
z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for
Interference by Information Technology Equipment (VCCI). If this is used near a radio or
television receiver in a domestic environment, it may cause radio interference. Install and use
the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your
choice has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far
for the majority of electronic equipment to be recycled in a satisfactory way, most of these
potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and
climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic
equipment in offices consumes an enormous amount of energy, since it is often routinely left
running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have
an environmental plan, which must be adhered to in each country where the company conducts
its operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

z TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any
cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing
of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone
layer in the stratosphere, causing increased reception on Earth of ultraviolet light with
consequent increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided
you with a product developed for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further development of environmentally
adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an
international environmental and quality labelling labelling of personal computers. The labelling
scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),
Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction
of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that environmentally harmful
substances are used both in the products and during their manufacture. Since it is not so far
possible to satisfactorily recycle the majority of electronics equipment, most of these potentially
damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g.
acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running continuously and thereby consumes a lot of
energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the
presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)
and chlorinated solvents, among other things. The product must be prepared for recycling and
the manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained

via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in
fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may
occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not
contain any mercury. It also demands that mercury is not present in any of the electrical or
electronics components associated with the labelled unit. There is however one exception.
Mercury is, for the time being, permitted in the back light system of flat panel monitors as today
there is no commercially available alternative. TCO aims on removing this exception when a
Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks
of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

z Energy-saving mode after a certain time ?beneficial both for the user and the environment
z Electrical safety

Emissions

Electromagnetic fields

z
z Noise emissions

Ecology

The product must be prepared for recycling and the manufacturer must have a certified

z

environmental management system such as EMAS or ISO 14 000

z Restrictions on

o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in
cooperation with scientists, experts, users as well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved in influencing the development of IT equipment in
a more user-friendly direction. Our labelling system started with displays in 1992 and is now
requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following
countries, please contact the company corresponding to your region of residence. For those
who reside in other countries, please contact a nearest local Samsung dealer for recycling
information for the products to be treated in environmentally acceptable way.

[U.S.A. Residents Only]

Solid Waste Transfer &

COMPANY

ADDRESS

TELEPHONE [phone]

FAX

E­MAIL

HOME
PAGE

Recycling Inc

442 Frelinghuysen Ave
Newark, NJ 07114

Fax: [phone]

none

http://www.bcua.org/Solid
Waste_Disposal.htm

Medical Requirement

U.S.A.

SWEDEN NORWAY GERMANY

ELKRETSEN

ELKRETSEN Box
1357, 111 83
Stockholm
Barnhusgatan 3, 4
tr.

08-545 212 90

08-545 212 99

[e-mail] [e-mail] [e-mail]

http://www.el­kretsen.se/

[European Residents Only]

Elektronikkretur AS vfw AG

6454 Etterstad 0602 Oslo
Fyrstikkalln 3B

23 06 07 40 49 0 2234 9587 - 0

23 06 07 41

http://www.elretur.no/

Max Plank Strasse
42
50858 Collogne
Germany

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use
in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the
IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device.
z Increase the separation between the equipment.
z Connect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for
medical equipment.) Furthermore all configurations shall comply with the system standard IEC
601-1-1. Everybody who connects additional equipment to the signal input part or signal output
part configures a medical system, and is therefore, responsible that the system complies with
the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR
DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS
For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

PRODUKTINFORMATION (Bildkonservierungsfrei)

(

Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt
wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild
(Bildkonservierung).
Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten
veranschaulichen, um eine Bildkonservierung zu verhindern.

Was ist Bildkonservierung?

Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf. Bei einer

anhaltenden Darstellung desselben Bildes akkumuliert sich jedoch ein geringfügiger

Unterschied in der elektrischen Ladung zwischen den beiden Elektroden, die die

Flüssigkeitskristalle einschließen. Dadurch können die Flüssigkeitskristall-Moleküle in

bestimmten Bereichen des Displays fixiert werden, was bei einem Wechsel zu einem

neuen Bild zu einem Nachbild-Effekt führt. Alle Display-Produkte, einschließlich LC-

Displays, sind für eine Bildkonservierung anfällig. Dabei handelt es sich nicht um einen

Produktfehler.

Bitte beachten Sie die nachfolgenden Empfehlungen, um Ihr LC-Display vor einer

Bildkonservierung zu schützen.

Abschaltung, Bildschirmschoner oder Energiesparmodus

Beispiel)

z Schalten Sie bei Verwendung eines stehenden Bildes die Stromzufuhr aus.

- Stromzufuhr nach 24-stündigem Betrieb für 4 Stunden ausschalten

- Stromzufuhr nach 12-stündigem Betrieb für 2 Stunden ausschalten

z Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

- Es empfiehlt sich ein einfarbiger Bildschirmschoner oder ein sich
bewegendes Bild.

z Stellen Sie die Abschaltung des Monitors im Energieschema des PCs unter

„Eigenschaften von Anzeige“ ein.

Empfehlungen für spezielle Anwendungen

Beispiel) Flughäfen, Bahnhöfe, Börsen, Banken und Regeleinrichtungen
Wir empfehlen die folgende Einstellung für Ihr Display-Systemprogramm:

Lassen Sie den Bildschirminhalt abwechselnd mit einem Logo oder
Bewegtbild anzeigen.

Beispiel) Zyklus: Nach 1 Stunde Informationsanzeige 1 Minute Logo- oder
Bewegtbildanzeige

Lassen Sie Farbinformationen in regelmäßigen Abständen wechseln

hierzu 2 verschiedene Farben verwenden).

Beispiel) Bei 2 Farben die Farbinformationen alle 30 Minuten wechseln.

Vermeiden Sie eine Kombination aus Zeichen und einem Hintergrund mit einem
großen Helligkeitsunterschied.
Vermeiden Sie Grau, das leicht eine Bildkonservierung verursachen kann.

z Vermeiden Sie: Farben mit großen Unterschieden in der Leuchtkraft (Schwarz

und Weiß, Grau)
Beispiel)

z Empfohlene Einstellungen: Leuchtende Farben mit geringen Unterschieden in

der Helligkeit

- Wechseln Sie die Farbe der Zeichen und des Hintergrundes alle 30 Minuten.
Beispiel)

- Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation
wechseln.
Beispiel)

Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den

PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner

aktiviert wird.

Wird ein LCD-Bildschirm unter normalen Bedingungen genutzt, tritt keine

Bildkonservierung auf.

Normale Bedingungen sind gekennzeichnet durch stetig wechselnde Bilder. Wenn auf

einem LC-Display für längere Zeit (über 12 Stunden) ein fixes Bild dargestellt wird,

kann es zu geringfügigen Spannungsunterschieden zwischen den Elektroden kommen,

die den Flüssigkeitskristallbereich in einem Bildpunkt steuern. Der

Spannungsunterschied zwischen den Elektroden nimmt mit der Zeit zu und zwingt die

Flüssigkeitskristalle zum Neigen. Wenn dies geschieht, bleibt u. U. bei einem

Bildwechsel ein schwaches Abbild des vorhergehenden Bildes zurück.

Um dies zu verhindern, muss der akkumulierte Spannungsunterschied gesenkt

werden.

Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.
