LCD MONITOR

quick start guide

700DXn, 820DXn

Precauções de segurança Introdução

Conteúdo da embalagem Monitor

Esquema mecânico

Ligações Usar software

Regular monitor Resolução de problemas Especificações técnicas Informações

Anexo

Seleccionar idioma Página principal

Modelo

A cor e a aparência do produto podem variar consoante o modelo e as especificações do produto estão sujeitas a alteração sem aviso prévio para melhoria de desempenho do produto.

Introdução

Conteúdo da embalagem

Nota

• Certifique-se de que os seguintes artigos estão incluídos com o monitor.

Se faltar um artigo ontacte o seu representante.

Contacte um representante local para comprar itens opcionais.

Nota

• Não deixe o produto no chão.

Monitor

Manual

	Cartão de garantia	Manual do utilizador,
Guia de Instalação Rápida	(não está disponível em	software MDC, software
	todos os locais)	MagicNet

Cabo

Cabo de sinal (D-Sub de 15

Cabo de alimentação

pinos)

Outros

Pilhas (AAA X 2)

Controlo remoto (não está disponível em

Ficha do adaptador BNC

todos os locais)

-RCA

Vendido em separado

Kit de montagem na parede

Cabo DVI

Cabo BNC

Cabo LAN

Monitor

Parte frontal

1)MENU

Abre o menu OSD. Também utilizado para sair do menu OSD ou regressar ao menu anterior.

2)Botão Para cima-para baixo

Move de um item de menu para outro na vertical ou ajusta os valores de menu seleccionados.

3)Botão esquerda-direita / Botão Volume

Move de um item de menu para outro na horizontal ou ajusta os valores de menu seleccionados. Também ajusta o volume de áudio.

4)ENTER

Utilizado para seleccionar o menu OSD [Sair].

5)SOURCE

Passa do modo de PC para o modo Vídeo.

[PC] → [BNC] → [DVI] → [AV] → [S-Video] → [Komp.] → [HDMI] → [MagicNet]

>>Clique aqui para visualizar um clip de animação.

6)PIP

Prima este botão para controlar a janela PIP.

Não é possível sobrepor mais do que uma imagem PIP no ecrã porque o BNC e o componente utilizam o mesmo terminal.

>>Clique aqui para visualizar um clip de animação.

•PC / DVI

AV / S-Video / Componente / HDMI Modo

•BNC

AV / S-Video / HDMI Modo

•DVI

AV / S-Video / Componente

•AV / S-Vídeo

PC / BNC / DVI Modo

•Component

PC / DVI Modo

•HDMI

PC / BNC Modo

7) Botão de ligar e desliga

Utilize este botão para ligar e desligar o monitor.

8)Sensor de luminosidade

A função Sensor de luminosidade do produto detecta automaticamente a luminosidade circundante, através de um sensor de luminosidade, ajustando-a em conformidade.

9)Indicador Alimentação

Acende-se quando desliga a alimentação.

10)Sensor de controlo remoto

Direccione o controlo remoto para este ponto no monitor.

Nota

•Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona durante longos períodos de tempo.

Parte traseira

Nota

•Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitor em Configuração. O aspecto posterior do monitor pode variar ligeiramente dependendo do modelo do monitor.

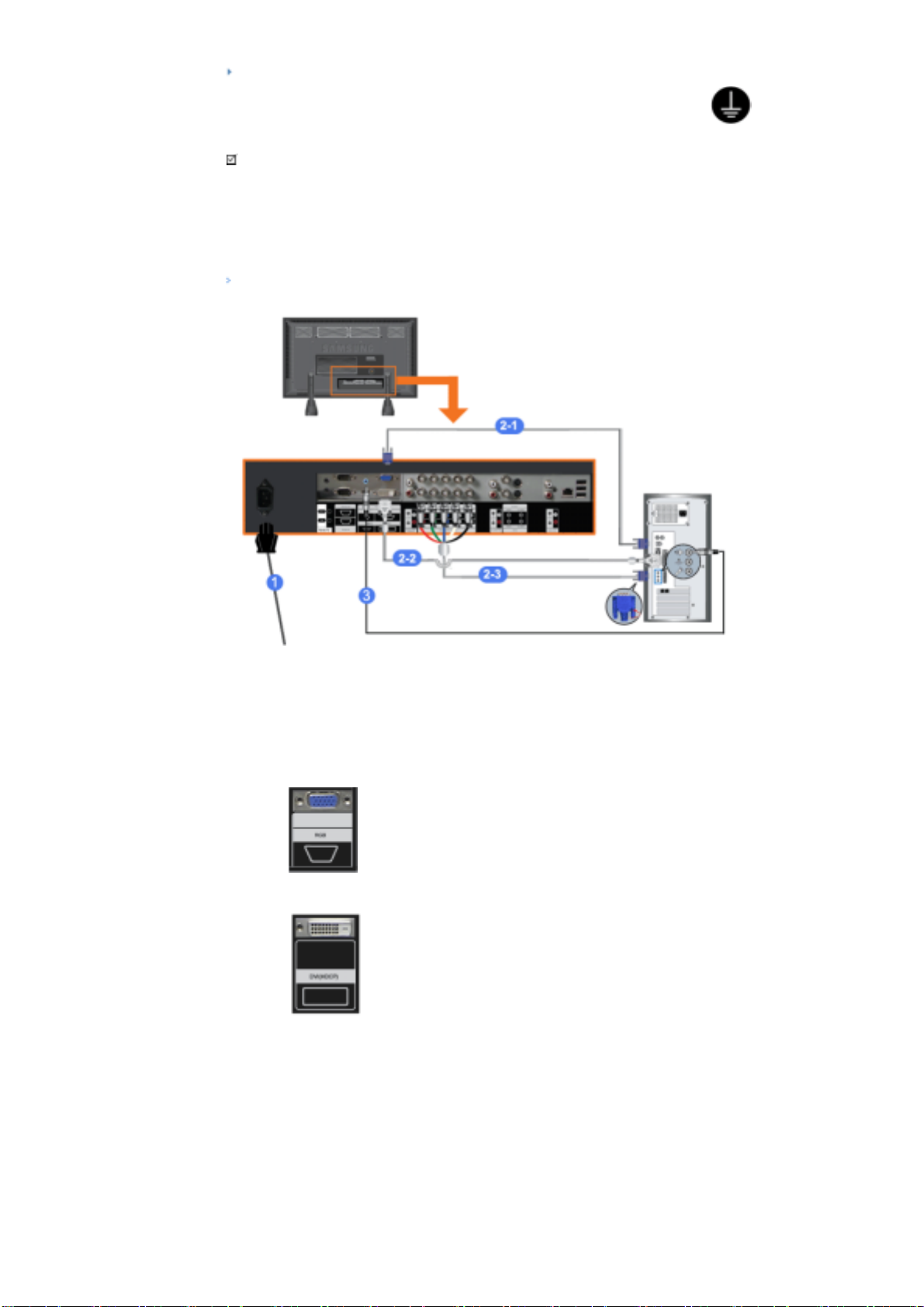

1) POWER IN (Porta de alimentação):

cabo de alimentação; para ligar ao monitor e a uma tomada de parede.

2)REMOTE OUT/IN

Pode utilizar um telecomando com fios ligando-o ao monitor.

3)RS232C OUT/IN (Porta série RS232C)

Porta de programa MDC (Controlo de dispositivo múltiplo)

4)DVI / PC / HDMI IN [HDMI/PC/DVI/BNC AUDIO IN] (Terminal de ligação áudio PC/DVI/BNC (Entrada))

5)DVI / PC / HDMI IN [HDMI]

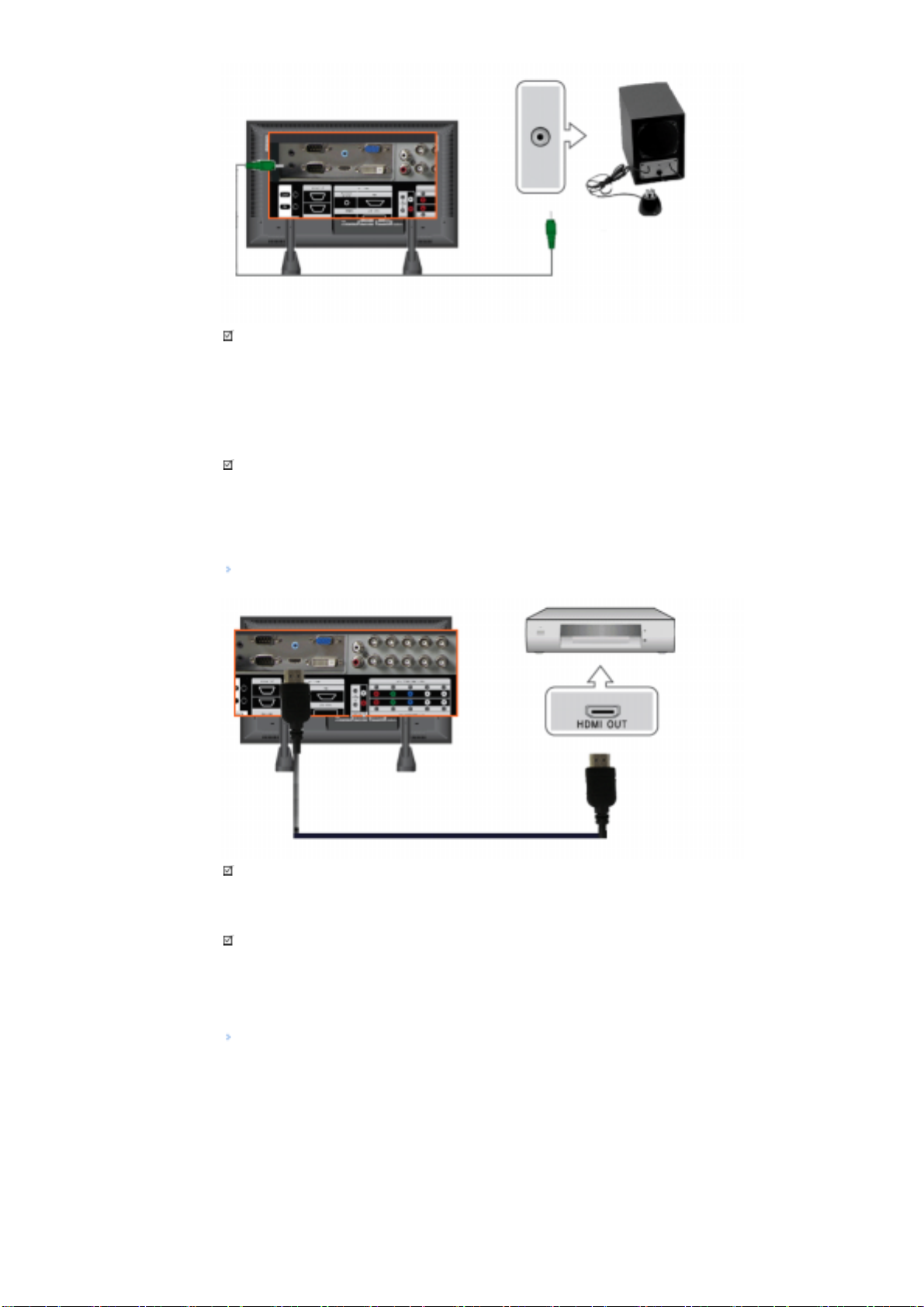

Utilize um cabo HDMI para ligar o terminal HDMI na parte de trás do monitor ao terminal HDMI do dispositivo de saída digital.

6)DVI / PC / HDMI IN [RGB] (Terminal de ligação de vídeo PC)

Modo PC - Utilizar o conector D-Sub com 15 pinos (PC analógico)

7)DVI / PC / HDMI IN [DVI(HDCP)] (Terminal de ligação de vídeo PC)

Modo DVI - Utilizar o conector DVI-D para DVI- D (PC digital)

8)COMPONENT AUDIO IN [L-AUDIO-R] (Terminal de ligação áudio componentes (Entrada))

9)BNC/COMPONENT OUT [R/PR, G/Y, B/PB, H, V] (Terminal de ligação de vídeo BNC / Terminal de ligação de componentes (Saída))

BNC (PC analógico) Ligação: a ligar porta R, G, B, H, V

Ligação de componentes: a ligar porta PR, Y, PB

10)BNC/COMPONENT IN [R/PR, G/Y, B/PB, H, V] (Terminal de ligação de vídeo BNC / Terminal de ligação de componentes (Entrada))

11)AV AUDIO IN [L-AUDIO-R](Terminal de ligação de áudio de MONITOR (Entrada))

12)AV OUT [VIDEO](Terminal de ligação de vídeo) : Modo de AV (Saída)

13)AV IN [VIDEO](Terminal de ligação de vídeo) (Entrada)

14)AV OUT [S-VIDEO] (Terminal de ligação de S- vídeo) : Modo de S-vídeo (Saída)

15)AV IN [S-VIDEO] (Terminal de ligação de S- vídeo) (Entrada)

16)AUDIO OUT [L-AUDIO-R] (Terminal de ligação de áudio de MONITOR (Saída))

AUDIO OUT : para ligação com PC, DVI, BNC

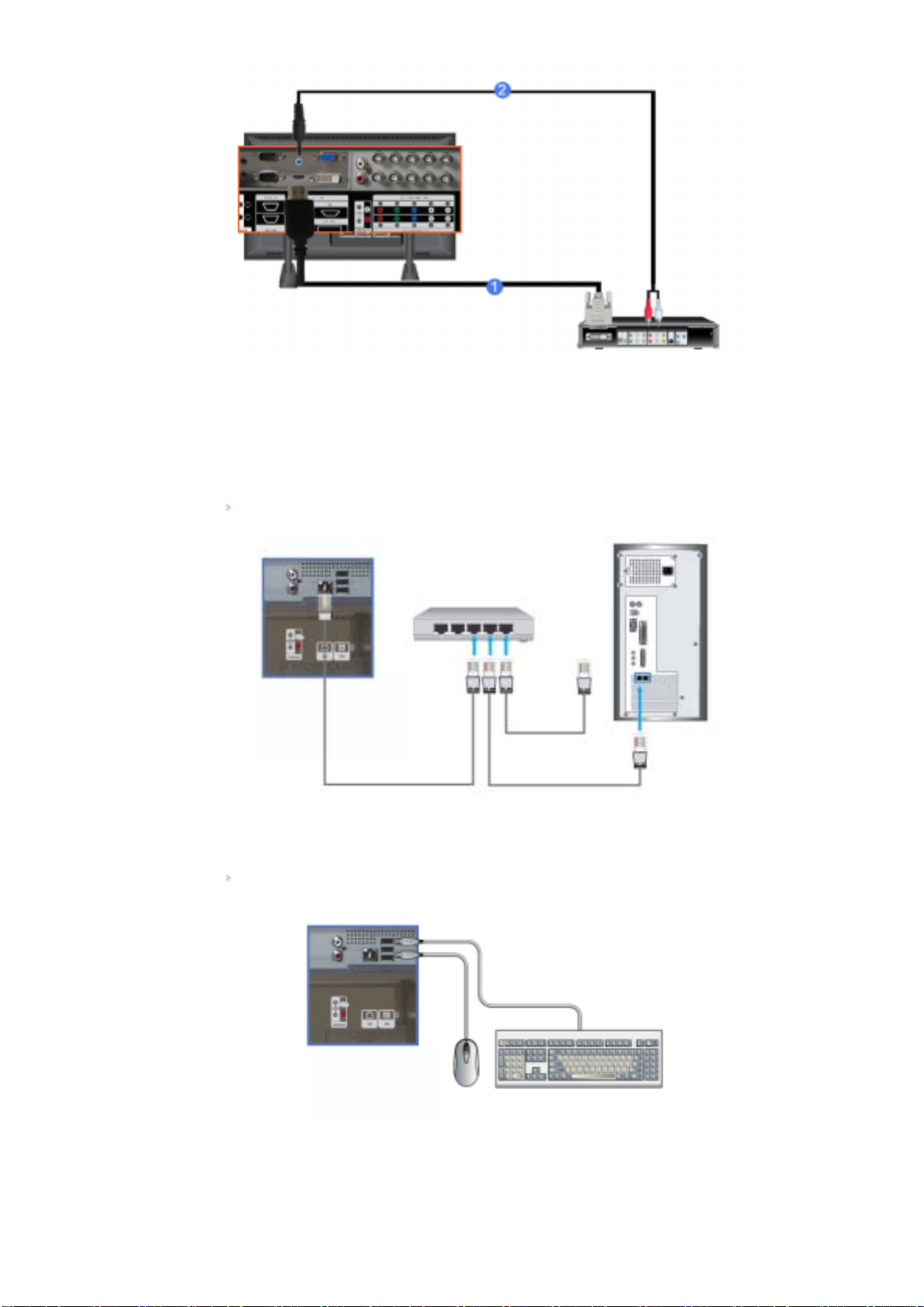

17)LAN (Terminal de ligação LAN)

18)USB (Terminal de ligação USB)

Teclado / Rato, Dispositivo de armazenamento em massa compativel.

Nota

•O número do monitor que pode ser ligado ao 'loopout' pode ser diferente consoante o cabo, fonte de sinal, etc. É possível ligar dez monitores se se utilizar um cabo em que não há degradação nem fonte de sinal.

Nota

•Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitorem Configuração.

Controlo remoto

Nota

•O desempenho do controlo remoto pode ser afectado por um aparelho de TV ou outros dispositivos electrónicos a funcionar junto do monitor, provocando um funcionamento incorrecto devido à interferência com a frequência.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. Botões de MagicNet

6.+100 -/--

7. VOL

8. MUTE
