PPCover.fm Page 1 Friday, November 10, 2000 4:41 PM
INSTRUEÇÕS DO
PROPRIETÁRIO
38cm (15”) Monitor á Cores
56E/56V
Pt-1p.fm Page 1 Saturday, September 22, 2001 9:08 AM
Índice
Instruções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
O Seu Novo Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Ligação do Seu Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Painel Dianteiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Botões de Acesso Directo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Menu No Ecrã(OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Controlo de funções do monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Brilho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Contraste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Posição Horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Posição Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tamanho Horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tamanho Vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pincushion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Geometria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Trapézio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Paralelogramo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Pin Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Linearidade-V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Idiomas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Avançado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Moiré-V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Nível de Entrada Vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Temperatura de Cor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Desmagnetizar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ajustes Padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Frequência de Varredura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bloqueado/Desbloqueado OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Resolução de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Economizador de Energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Modos de Visualização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Português - 1
Pt-Sef.fm Page ii Friday, November 10, 2000 3:55 PM
Instruções de segurança
Antes de ligar o cabo de alimentação
1
CA a uma tomada, verifique se a designação da voltagem no monitor
corresponde à tensão da rede local.
Nunca introduza objectos metálicos
2
nas aberturas do monitor, já que
existe o perigo de choque eléctrico.
Para evitar choque eléctrico, nunca
3
toque no interior do monitor. A abertura da caixa do monitor deve ser
feita exclusivamente por um técnico
qualificado.
Não utilize o monitor caso o cabo de
4
alimentação esteja danificado. Não
deixe objectos em cima do cabo.
Para além disso, coloque o cabo
afastado dos locais de passagem
evitando assim que nele se tropece.
Ao desligar o monitor de uma
5
tomada eléctrica, puxe pelo ficha e
não pelo cabo.
As aberturas da caixa do monitor
6
servem para ventilação. Para evitar
sobreaquecimento, nunca deixe que
fiquem obstruídas ou cobertas. Além
disso, evite usar o monitor em cima
da cama, sofás, tapetes ou outras
superfícies moles, visto poderem
obstruir as aberturas no fundo da
caixa. Se colocar o monitor numa
estante ou noutro local fechado, verifique se existe ventilação adequada.
Coloque o monitor num local com
7
pouca humidade e poucas poeiras.
Não exponha o monitor à chuva nem
8
o utilize junto de água (em cozinhas,
próximo a piscinas, etc.). Se o monitor se molhar inadvertidamente,
desligue o cabo de alimentação de
corrente e contacte imediatamente
um revendedor autorizado. Para limpar o monitor, pode utilizar um pano
húmido, tendo o cuidado de o desligar primeiro na tomada.
Coloque o monitor numa superfície
9
firme e manuseie-o com cuidado. O
ecrã é de vidro, estando sujeito a
danos em caso de queda, pancada ou
riscos.
Coloque o monitor próximo a uma
10
tomada de corrente.
Se o monitor não funcionar normal-
11
mente, principalmente se gerar sons
estranhos ou odores, desligue-o imediatamente e contacte um
revendedor autorizado ou um centro
de assistência técnica.
A temperatura elevada pode causar
12
problemas. Não use o monitor
exposto à radiação solar directa e
mantenha-o afastado de aquecedores, fogões, lareiras e outras
fontes de calor.
Desligue o monitor quando o mesmo
13
não for usado por um longo período.
Desligue o monitor da tomada de
14
corrente antes de efectuar qualquer
serviço.
ATENÇÃO
PERIGO DE CHOQUE
ELÉCTRICO
NÃO ABRA
ATENÇÃO : PARA EVITAR O PERIGO DE CHOQUE ELÉCTRICO,
NÃO RETIRE A TAMPA (OU A PARTE DE TRÁS).
NO INTERIOR NÃO EXISTEM PEÇAS QUE POSSAM SER
REPARADAS PELO USUÁRIO. AS REPARAÇÕES DEVEM SER
REALIZADAS POR TÉCNICOS QUALIFICADOS.
Português - 2
Pt-3p-4p.fm Page 3 Friday, December 1, 2000 11:43 AM
O Seu Novo Monitor
Certifique-se de que os seguintes materiais acompanham o seu monitor. Caso haja alguns em
falta, contacte o seu fornecedor.
Disquete de Instalação do Controlador
(Não disponível em todos os locais)
Este manual
Cabo de Alimentação
MENU
EXIT
EXIT
MENUMENU
Suporte
Monitor
Ligação do Seu Monitor
3
Desligue o computador e desligue o
1
cabo de alimentação.
Cabo de sinais
2
Ligue a extremidade do cabo de
sinais à porta vídeo do computador
(Placa de vídeo ou placa gráfica). Se
utilizar um computador Macintosh,
ligue o cabo a um adaptador Macintosh e ligue os pinos no seu
adaptador (não incluído). Qualquer
computador compatível com PC não
necessita de adaptador.
Porta de alimentação de corrente
3
Ligue o cabo de alimentação do moni-
(Não disponível em todos os locais)
(não incluído)
2
tor à porta de alimentação, situada na
parte de trás do monitor.
Cabos de alimentação
4
Ligue o cabo de alimentação do monitor e o do computador a uma tomada
próxima.
Ligue o computador e o monitor. Se o
5
monitor apresentar uma imagem, a
instalação está completa.
Instale o controlador do monitor
6
Introduza a disquete fornecida na
•
drive A.
•
Clique duas vezes no ficheiro
"install.exe".
Podysl de garantia
4
Português - 3
Pt-3p-4p.fm Page 4 Friday, November 10, 2000 3:57 PM
O Seu Novo Monitor

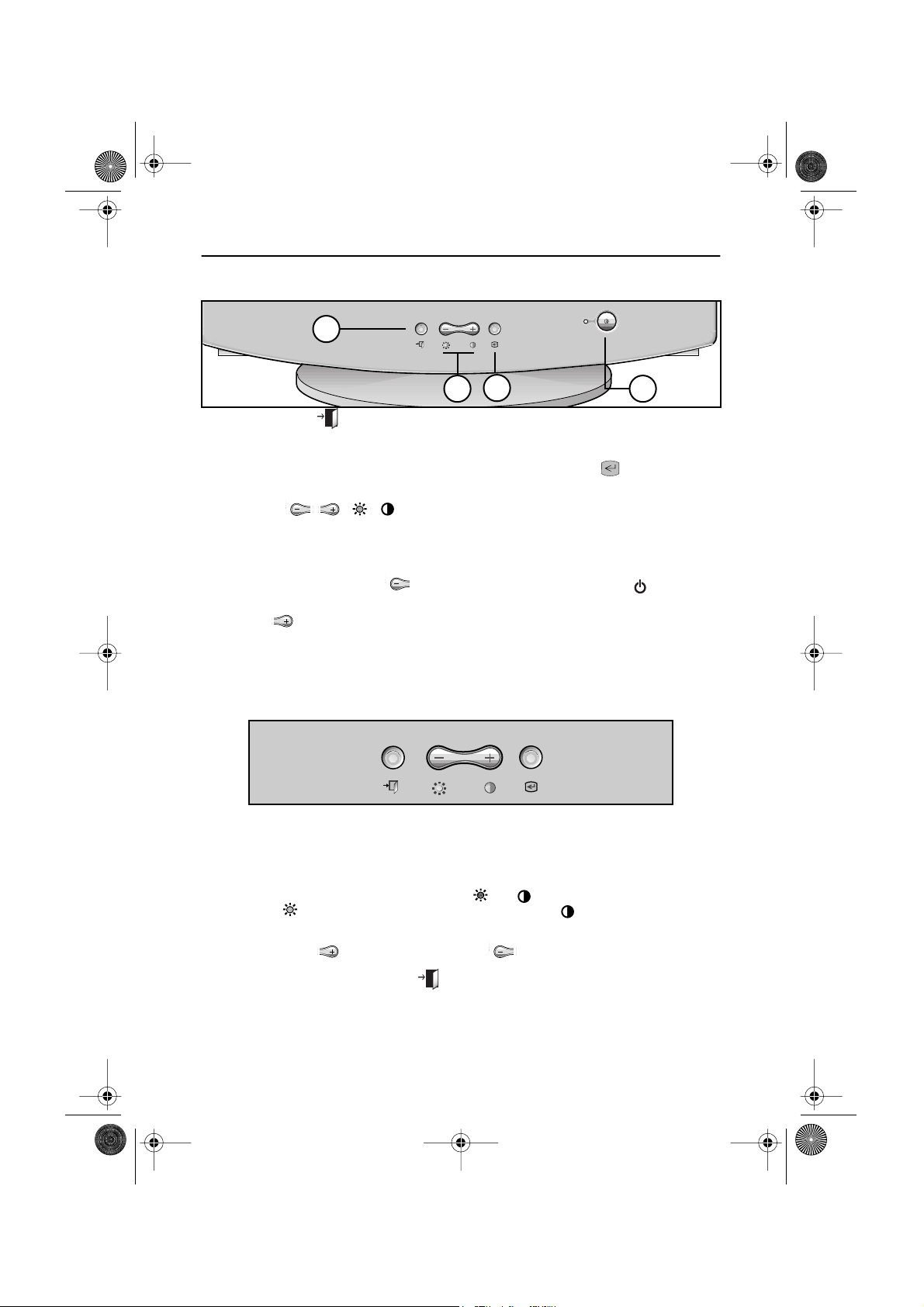

Painel Dianteirol
1
EXIT
EXIT
MENU
MENU
3
2
4
Botão EXIT ()
1
Feche o Menu No Ecrã. Utilizado também para regressar ao menu anterior
quando se utiliza o sistema de menu
no ecrã.
Botões /(/)
2
Estes botões permitem-lhe seleccionar e ajustar itens através do menu no
ecrã. Quando ajustar um item através
do menu no ecrã, o botão reduz
o valor da função seleccionada. O
botão aumenta o valor da função
seleccionada. Estes botões permitem também o acesso directo aos
comandos das funções de Contraste
e Brilho. (Consulte a secção abaixo
sobre os Botões de Acesso Directo.)
Botão MENU ( )
3
Abre o menu no ecrã. É utilizado também para seleccionar uma função
destacada, abrir um sub-menu ou
deslocar-se entre menus quando utilizar o sistema do menu no ecrã.
Botão ligar/desligar
4
Este botão liga e desligar o monitor. A
luz indicadora de ligação acende com a
cor verde em condições de funcionamento normal; consulte a página 11.
Botões de Acesso Directo
EXIT
EXIT
A maior parte das alterações que fizer no monitor será acedida através do menu no ecrã
descrito na seguinte secção. As funções de Contraste e Brilho podem também ser acedidas
directamente através da parte da frente do monitor.
MENU
MENU
Com o menu desactivado, prima o botão ou na parte da frente do monitor. O
1
botão permite o acesso a função de Brilho. O botão permite o acesso à
função de Contraste.
Prima o botão para aumentar ou o botão para reduzir o valor da selecção.
2
Prima duas vezes o botão EXIT para sair do menu no ecrã.
3
Português - 4
Pt-5p.fm Page 5 Friday, November 10, 2000 4:01 PM
Funcionamento

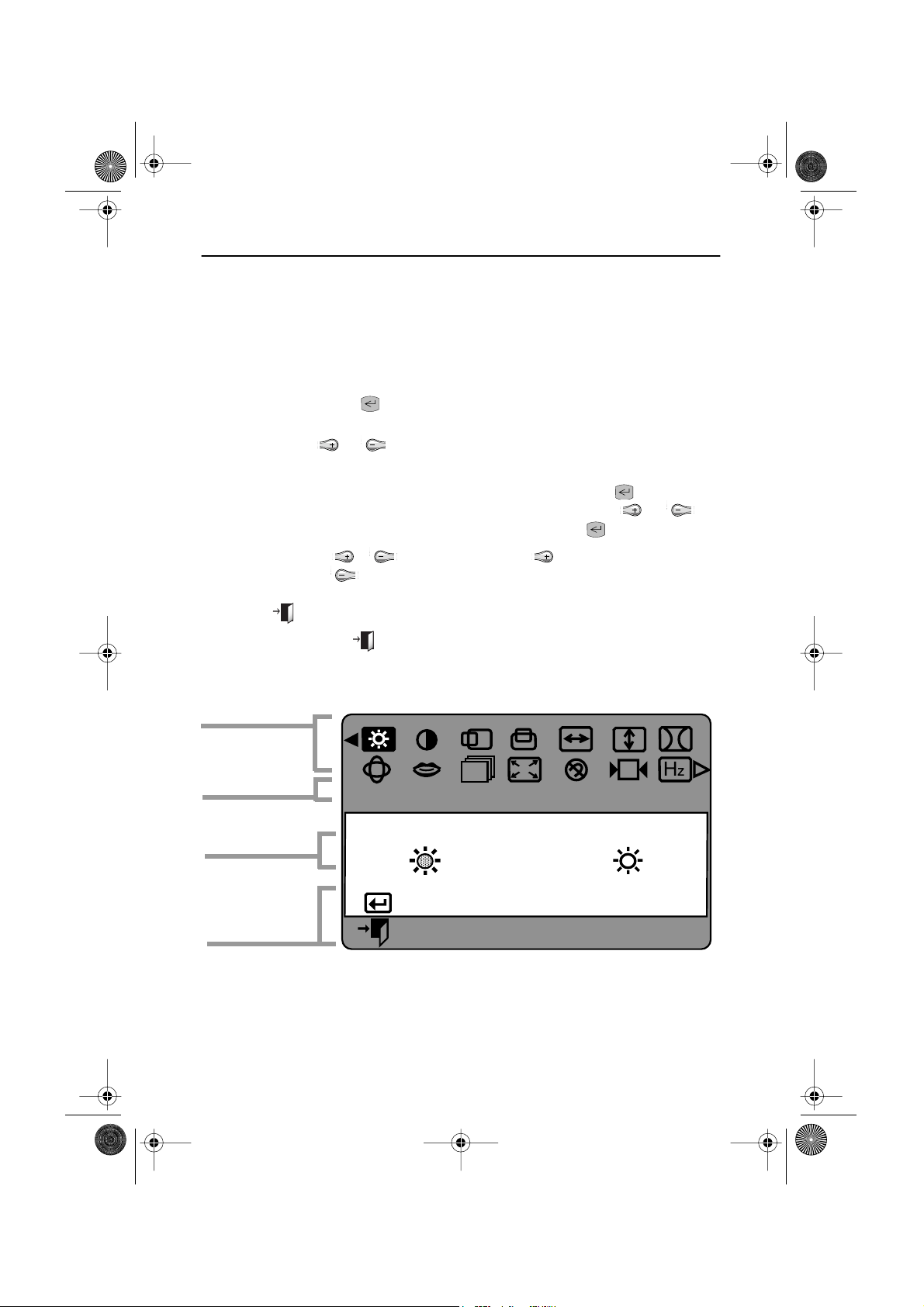

Menu No Ecrã(OSD)
O seu monitor possui um sistema de OSD, cujo acesso é feito através dos botões da frente
do monitor, que lhe permite o ajuste das características da imagem do ecrã. As alterações de
visualização são indicadas através dos ícones de ajuste no ecrã. Algumas funções possuem
sub-menus.
Prima o botão menu para chamar o menu principal.
1
Os ícones de funções estão colocados ao longo do topo do OSD.
Prima o botão ou para se deslocar ao longo dos ícones.
2
O nome da função aparecerá por baixo das filas dos ícones de funções.
Para seleccionar uma função ou abrir um sub-menu, prima o botão . O ecrã apre-
3
sentará as opções para ajuste. Se existir um sub-menu, utilize o botão ou para
destacar a função que pretende ajustar; depois prima o botão para a seleccionar.
Utilize os botões e para efectuar ajustes. O faz aumentar os valores
4
enquanto que o fá-los reduzir. Os números de calibração no ecrã revelam o efeito
do ajuste efectuado. Caso se encontre num sub-menu, utilize o botão
EXIT para regressar ao menu anterior.
Prima o botão EXIT para sair e guardar as suas alterações.
5
Ícones de funções
Função activa
Ícones de ajuste
Selecção da função e
Navegação do menu
Brilho
Acesso a Fun•‹o
:
:
Sair
Português - 5
:
Contraste
Acesso a Fun•‹o .
Pt-5p.fm Page 6 Friday, November 10, 2000 4:01 PM

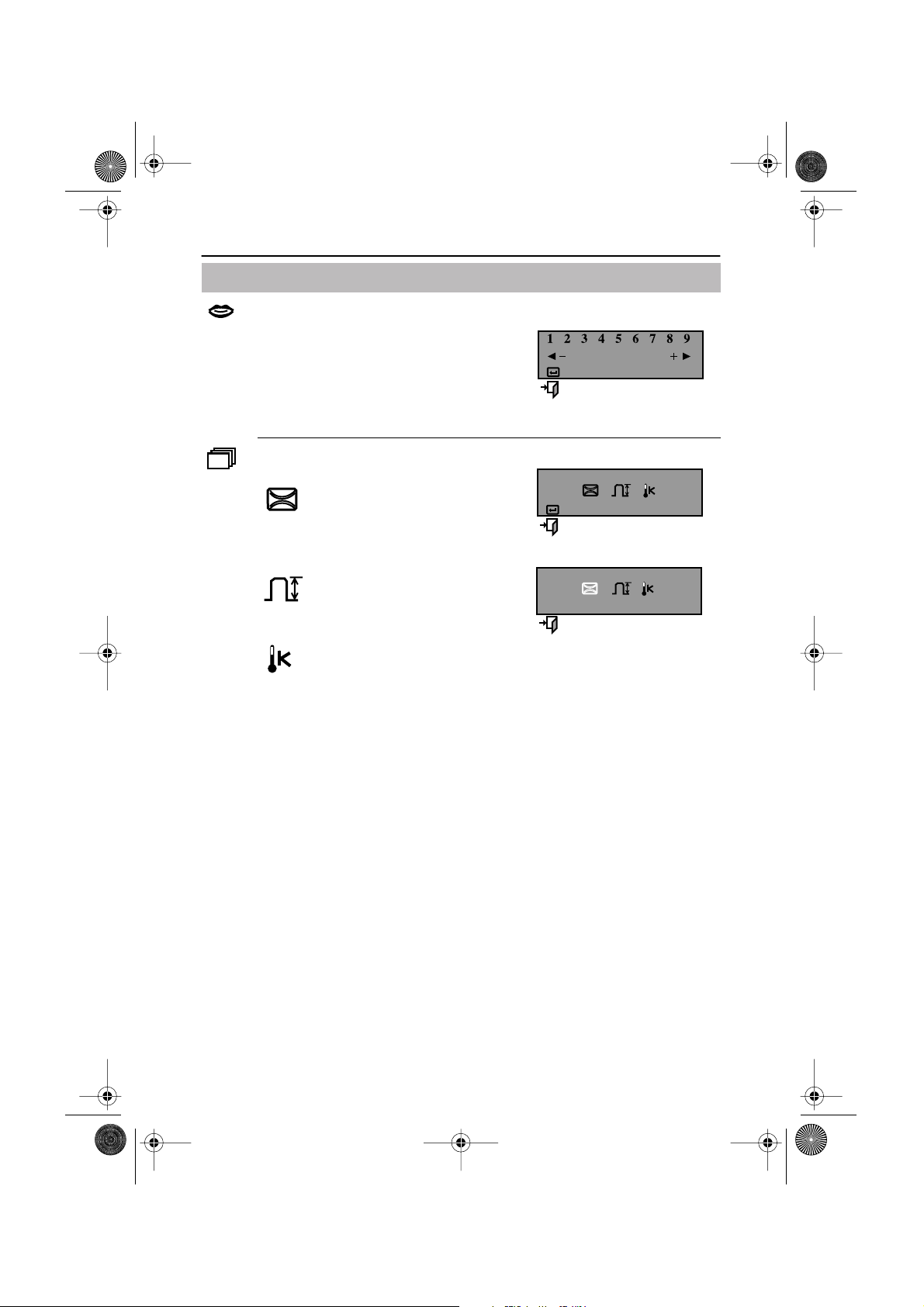

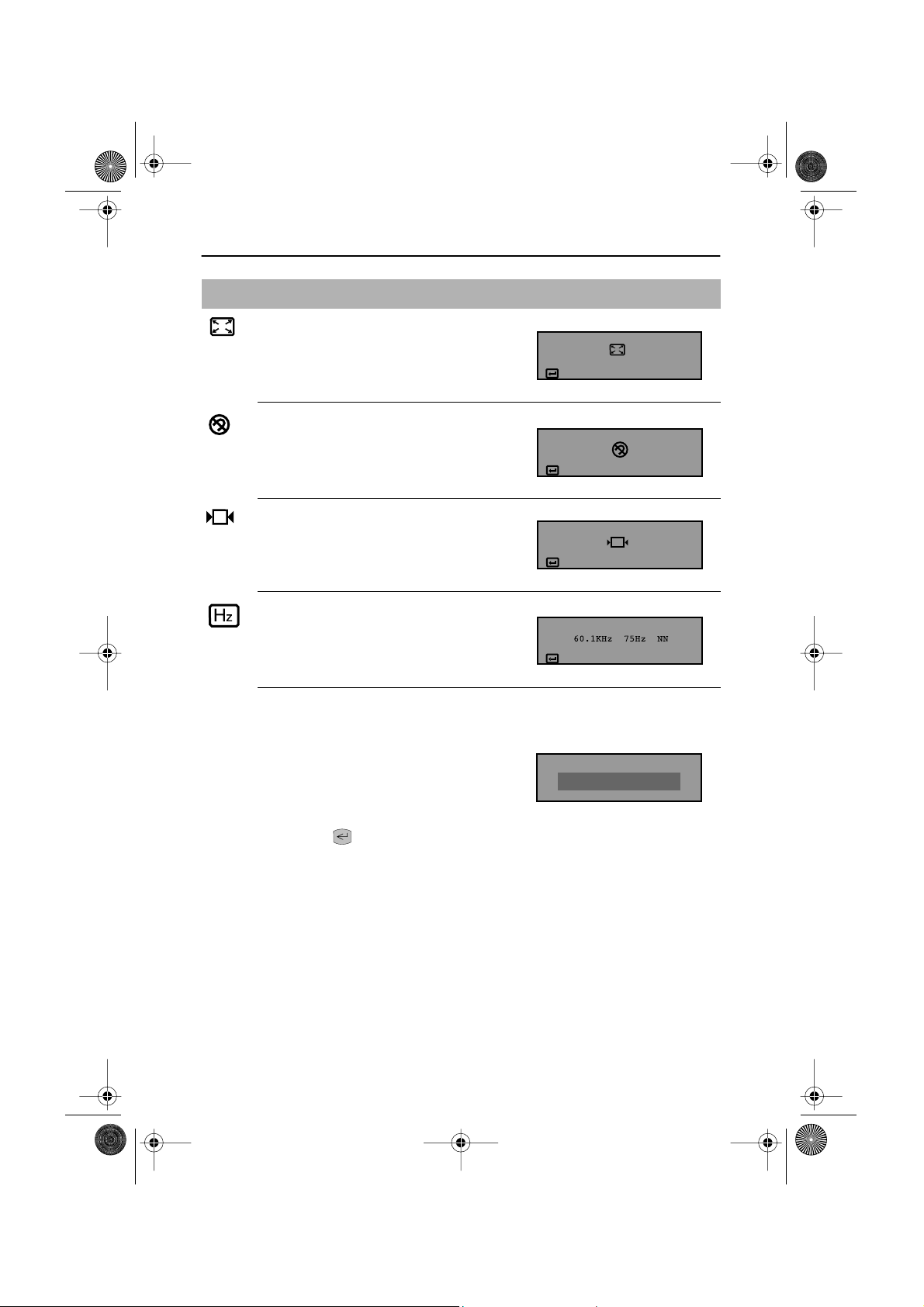

Funcionamento
Ícone
I

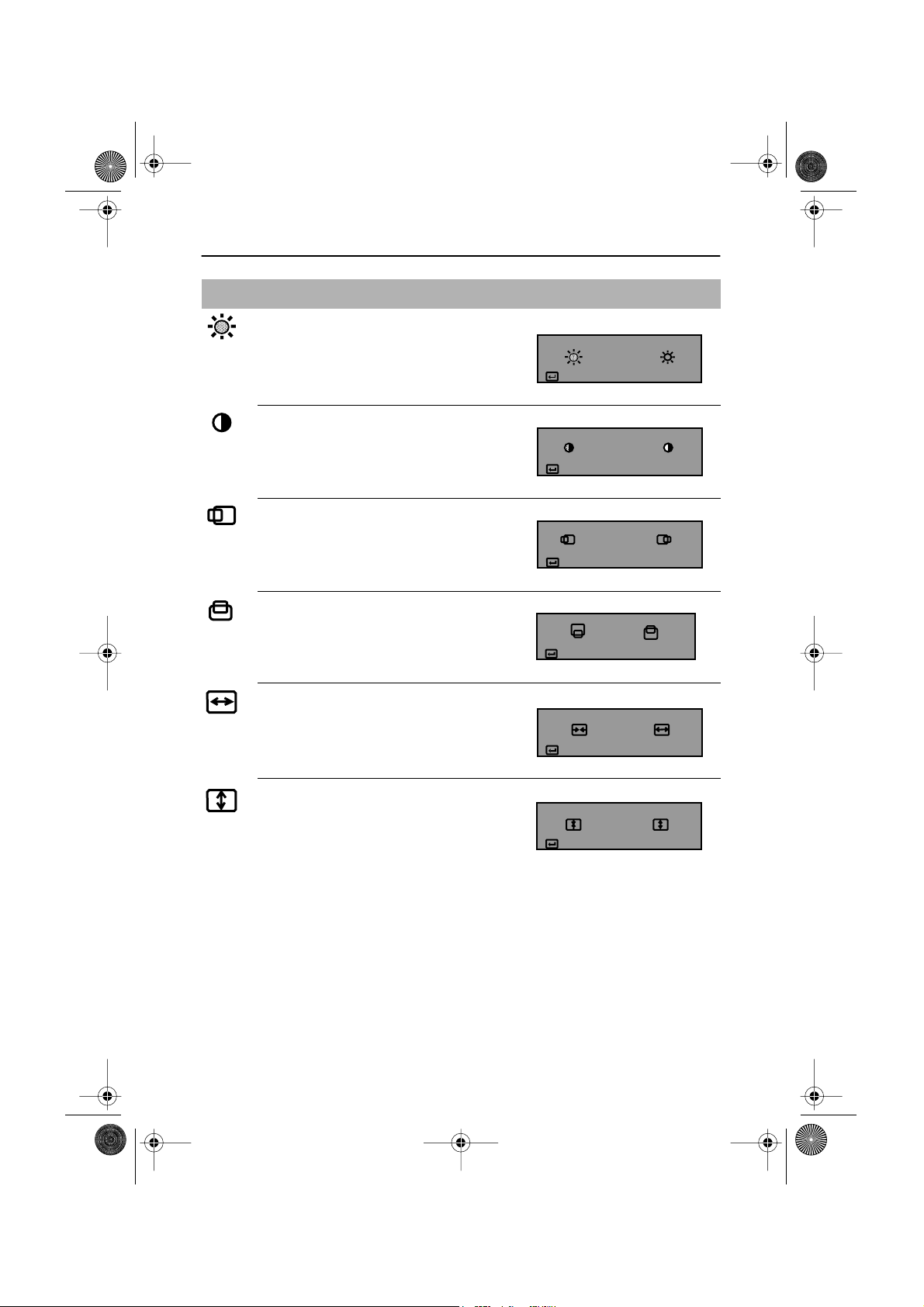

Controlo de Funções do Monitor
Brilho
Brilho de fundo do ecrã.
– Reduz o brilho
+ Aumenta o brilho
Contraste
Contraste da imagem do ecrã.
– Reduz o contraste
+ Aumenta o contraste
Posição Horizontal
Posição horizontal do ecrã.
– Desloca o ecrã para a esquerda
+ Desloca o ecrã para a direita
Posição Vertical
Posição vertical do ecrã.
– Desloca o ecrã para baixo
+ Desloca o ecrã para cima
Tamanho Horizontal
Dimensão horizontal do ecrã.
– Reduz a dimensão
+ Aumenta a dimensão
Brilho
Acesso a Fun•‹o
:
Posi•‹o-H
:
Acesso a Fun•‹o
Posi•‹o-V
Acesso a Fun•‹o
:
Tamanho-H
Acesso a Fun•‹o
:
Tamanho Vertical
Dimensão vertical do ecrã.
– Reduz a dimensão
+ Aumenta a dimensão
Português - 6
Tamanho-V
Acesso a Fun•‹o
:
:
Pincushion
Acesso a Fun•‹o
+ - :
:
TrapŽzio
Selec. Fun•‹o
Menu Anterior
Pt-5p.fm Page 7 Friday, November 10, 2000 4:01 PM
Funcionamento
I
Ícone
Controlo de Funções do Monitor

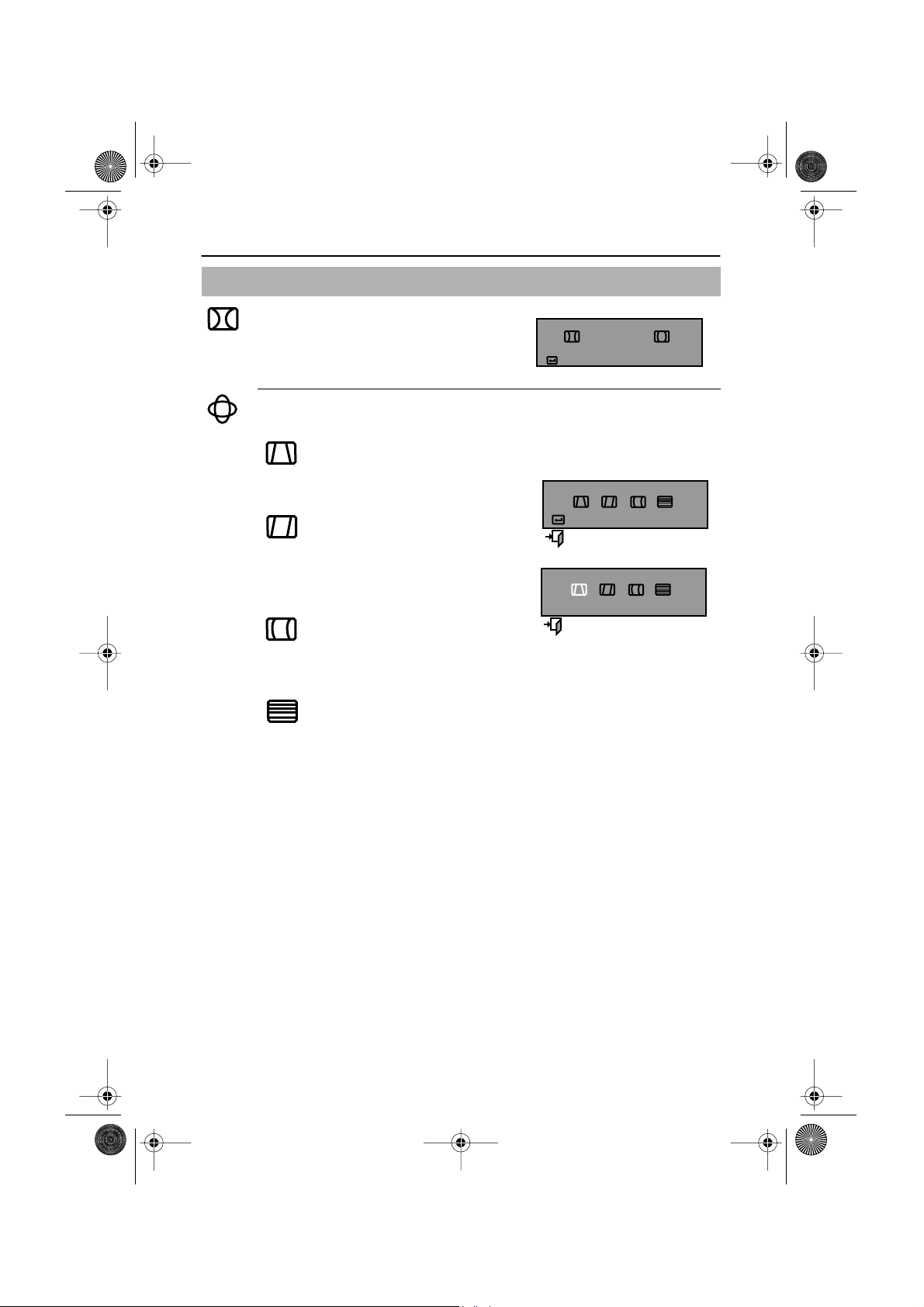

Pincushion
Acerta os limites verticais do ecrã.
– Curva a imagem para dentro
+ Curva a imagem para fora
Geometria
Trapézio
Largura do topo e fundo do ecrã.
– Alarga o fundo do ecrã
+ Alarga o topo do ecrã
Paralelogramo
– Inclina a imagem do ecrã para a
esquerda
+ Inclina a imagem do ecrã para a
direita
Pin Balance
– Encurva as linhas verticais para
a esquerda
+ Encurva as linhas verticais para
a direita
Linearidade-V
– Comprime a imagem no topo
do ecrã
+ Comprime a imagem no fundo
do ecrã
1.
2.
Geometria
:
Acesso a Fun•‹o
Sair
:
Português - 7
:
:
Idiomas
Acesso a Função
Sair
Português
:
:
Avançado
Acesso a Função
Sair
Pt-5p.fm Page 8 Saturday, September 22, 2001 9:35 AM
Funcionamento
Ícone
I
Controlo de Funções do Monitor
Idiomas
-– e + permite percorrer as opções de
idiomas no ecrã.
(English/ Korean/ Deutsch/ Français/ Español/
Italiano / Português/ Svenska/ Russian)
As três línguas, Coreano, Sueco e Russo
aplicam-se unicamente aos produtos
destinados à Europa
Avançado
Moiré-V
Corrige o padrão moiré no ecrã.
1.
– e + apaga o Moiré Vertical
Nível de Entrada Vídeo
Selecciona o nível de sinal de vídeo
– Selecciona 0,7 V
2.
+ Selecciona 1,0 V
+ - :
Temperatura de Cor
– 9300k mais azul
+ 6500k mais vermelho
Moiré-V
Selezione Funz.
:
Menù Precedente
Português - 8
:
Zoom
Acesso a Fun•‹o
:
Desmagnetizar
Accesso a Fun•‹o
Bloqueado/Desbloquado OSD
Bloqueado
Controle Bloqueio
Pt-5p.fm Page 9 Friday, November 10, 2000 4:01 PM
Funcionamento
Ícone
I
Controlo de Funções do Monitor
Zoom
– Reduz a perspectiva da área de visualização
+ Aumenta a perspectiva da área de
visualização
Desmagnetizar
Elimina a distorção de cor provocada por
campos magnéticos. Não utilize mais do
que uma vez em 30 minutos.
Ajustes Padrão
Repõe as definições originais do monitor.
– Não
+ Sim
Ajustes Padr‹o
:
Accesso a Fun•‹o
Frequência de Varredura
Definições de visualização do monitor.
– Modos de fábrica
+ Modos do usuário
Bloqueado/Desbloqueado OSD
Permite-lhe fixar as definições de controlo
actuais de forma a que não sejam
inadvertidamente alteradas. Pode
desbloquear os comandos do OSD em
qualquer altura através do mesmo
processo.
n
Prima e mantenha premido o botão
Menu ( )durante 10 segundos ou
mais para Bloquear ou Desbloquear.
Freq. De Varredura
Modo Usu‡rio
:
Português - 9
Pt-5p.fm Page 10 Friday, November 10, 2000 4:01 PM
Resolução de Problemas
Antes de recorrer ao serviço de assistência, consulte a informação nesta secção para tentar
resolver o problema por seus próprios meios. Caso necessite mesmo de recorrer à
assistência, faça-o através do número constante no documento de garantia, do número da
contracapa deste manual ou contacte o seu representante.
Não há imagem no ecrã.
n
Verifique se o monitor e o computador têm os cabos de alimentação e os botões de
ligação ligados.
Aparece a indicação "Desconectado,Verificar Ligação"
n
Verifique a ligação do cabo de sinais entre o computador e o monitor.
Aparece a indicação "Fora de Sincronismo"
n
A frequência do sinal de entrada foi interrompida ou encontra-se sob a gama de sincronização do monitor; consulte "Especificações" na página 12.
A imagem do ecrã está demasiado clara ou demasiado escura
n
Ajuste as definições de Brilho ou Contraste, consulte a página 6.
A imagem do ecrã está demasiadamente grande ou muito pequena.
n
Ajuste as definições da dimensão, veja a Tamanho-H e a Tamanho-V na página 6.
n
Ajuste a definição do Zoom, consulte a página 9.
As cores estão distorcidas com áreas escuras ou sombreadas
n
Accione a função de desmagnetização, consulte a página 9.
n
Ajuste a temperatura de cor, consulte a página 8.
A luz indicadora de ligação está a piscar na cor verde.
n
O monitor está a utilizar o respectivo sistema de gestão de energia, consulte
"Power Saver" na página 11.
Necessita do software do controlador do monitor.
n
Descarregue o controlador a partir da seguinte URL na Internet http: //www.samtron.com
Português - 10
Pt-5p.fm Pages 11 - ??? Saturday, November 11, 2000 4:53 PM
Economizador de Energia
Este monitor tem incorporado um sistema de gestão de corrente denominado Power Saver,
que permite poupar energia eléctrica ao comutar o seu monitor para um modo de baixo
consumo depois de um determinado período de inactividade. O monitor regressa
automaticamente ao modo de funcionamento normal assim que deslocar o rato ou premir
uma das teclas do teclado. Para manutenção da energia, desligue o monitor quando não
precisar de o utilizar ou quando se tiver de ausentar durante bastante tempo. O sistema
Power Saver funciona com uma placa de vídeo VESA DPMS instalada no computador. Utilize
um aplicativo de software instalado no seu computador para instalar este aplicativo.
Condição Funcionamento normal Modo corrente desligada (EPA/ENERGY 2000)
Indicador de ligação Verde Verde a piscar (intervalo de 1 seg)
Consumo de energia 80
NOTA:
Este monitor satisfaz as normas ENERGY STAR
um computador equipado com a função VESA DPMS.
W (Máximo)
70
W (Nominal)
Modos de Visualização
Modo de visualização
IBM, VGA2, 720 x 400
IBM, VGA3, 640 x 480
VESA, 640 x 480
VESA, 640 x 480
VESA, 800 x 600
VESA, 800 x 600
VESA, 1024 x 768
Frequência
Horizontal
(kHz)
31,469
31,469
37,500
43,269
46,875
53,674
48,363
Frequência
vertical
70,087
59,940
75,000
85,008
75,000
85,061
60,004
Menos de 3 W
®
da EPA e ENERGY 2000 quando utilizado com
(Hz)
Relógio
de Pixel
(MHz)
28,322
25,175
31,500
36,000
49,500
56,250
65,000
Polaridade
de Sincr.
(H/V)
–/+
–/–
–/–
–/–
+/+
+/+
–/–
Português - 11
Pt-5p.fm Page 12 Friday, December 15, 2000 4:32 PM
Especificações
Especificações Modelos: Samtron 56E/56V
Cinescópio • 15" (38 cm) Tipo totalmente quadrado (35 cm área útil de visualização)
° Deflexão
• 90
• Distância entre pontos: 0,24 mm (H) / 0,14 mm (V)
•
56E: Trio de pontos de fósforo tricolor aluminizado com Matriz preta.
Máscara de sombra de invar contra formato de abóbada.
•
56V: Tempo de persistência de fósforo médio-curto
Sincronização • Horizontal
• Vertical
30 kHz to 55 kHz
50 Hz to 120 Hz
Cores Visualizadasi • Ilimitadas
Resolução máxima • 1024 Pontosi • 768 Linhas
Visualização activa • Horizontal:
• Vertical:
Sinal de entrada, com
termina
• Analógico 0,7Vpp positivo a 75 ohms
• Sincr. separada: nível TTL, positivo ou negativo
10,5 ± 0,16
7,9 ± 0,16
polegadas
polegadas
(267,0 ± 4 mm)
(200,0 ± 4 mm)
Relógio de pixel máx • 65 MHz
Corrente de alimentação • AC 100-240 V ± 10%, 60 Hz/50Hz ± 3Hz
Consumo de energia • 80 W (máximo)
Dimensões/Peso
(LxPxA)
Considerações
ambientais
•14,0 x 14,9 x 14,5
polegadas
(356 x 379 x 369,5 mm / 11,5 kg)
• Temperatura de funcionamennto: 32
Humidade: 10 % a 80%
• Temperatura de armazenamento: -4
/ 25,4 lbs.
° F a 104 ° F ( 0 ° C a 40 ° C)
° F a 113 ° F (-20 ° C a 45 ° C)
Humidade: 5 % a 95%
O projeto e as especificações estão sujeitos a mudança sem aviso.
Português - 12
Loading...
