Samsung SYNCMASTER 460MP, SYNCMASTER 460MPN User Manual [es]
LCD MONITOR
quick start guide
400MP 460MP 400MPX 460MPX
ii
Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Nota
Este soporte no el del tipo de soporte para suelo.
Desembalaje
Manuales
.
Pantalla LCD
Guía de configuración rápida Tarjeta de garantía
(No disponible en todos los
lugares)
Cables
Cable D-sub Cable de alimentación
Otros
Manual del usuario
Introducción
Otros
Mando a distancia Pilas (AAA x 2)
(No disponible en todos los
Terminal del adaptador BNC
a RCA
Se vende por separado
Cable de DVI Juego de montaje mural Cable LAN
Tapa de la unidad de disco
duro
lugares)
(Sólo se aplica al modelo
MPn )
Caja del sintonizador del tel-
evisor
Cable BNC
Nota
• Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener
información sobre cómo usar éstas, consulte los respectivos manuales del usuario.
• Sólo se puede conectar una caja externa.
Caja de red
(Sólo se aplica al modelo
MP )
Juego de medio soporte
Pantalla LCD
Parte frontal
Introducción
Botón MENU [MENU]
Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de
la pantalla o volver al menú anterior.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los valores seleccionados del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores
seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el
botón para ajustar el volumen.
Botón ENTER [ENTER]
Activa un elemento resaltado del menú.
Botón SOURCE [SOURCE]
Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los
dispositivos externos conectados a la pantalla LCD a la vez.
→ [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] →
[PC]
[BNC]→ [Componente]
Nota
• El menú TV está disponible cuando se instala una caja de sintonizador de TV.
• El menú MagicInfo está disponible cuando se instala una caja de red en los
modelos MPn o MP.
D.MENU
Abre el D.MENU en pantalla.
Parte posterior
Introducción
Nota
•
Está disponible cuando se instala una caja de sintonizador de TV.
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de energía, consulte la sección
pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos
períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.
Ahorro de energía en el manual. Para ahorrar energía, apague la
Nota
Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables
en Configuración. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente
según el modelo de pantalla LCD.
POWER S/W ON [
Enciende o apaga la pantalla LCD.
POWER IN
El cable de alimentación se enchufa en la pantalla
LCD y en el enchufe de la pared.
│
] / OFF [O]
Introducción
RS232C OUT/IN (Puerto serie RS232C)
Puerto de programa MDC (Control de visualización múltiple)
DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO
IN] (PC/DVI/HDMI Terminal de conexión para
el audio (entrada)
DVI / PC / HDMI IN [HDMI]
Conecte el terminal HDMI de la parte posterior
de la pantalla LCD con el terminal HDMI del dispositivo de salida digital mediante un cable
HDMI.
DVI / PC / HDMI IN [RGB](Terminal de
conexión para vídeo PC)
Mediante un cable D-Sub (D-Sub de 15 patillas)
- Modo PC (PC analógico)
DVI / PC / HDMI IN [DVI] (Terminal de
conexión para vídeo PC)
Mediante un cable DVI (DVI-D a DVI-D) - Modo
DVI (PC digital)
DC OUT [5V/1.5A]
Conecte al conector POWER de las cajas del
sintonizador de TV o de red.

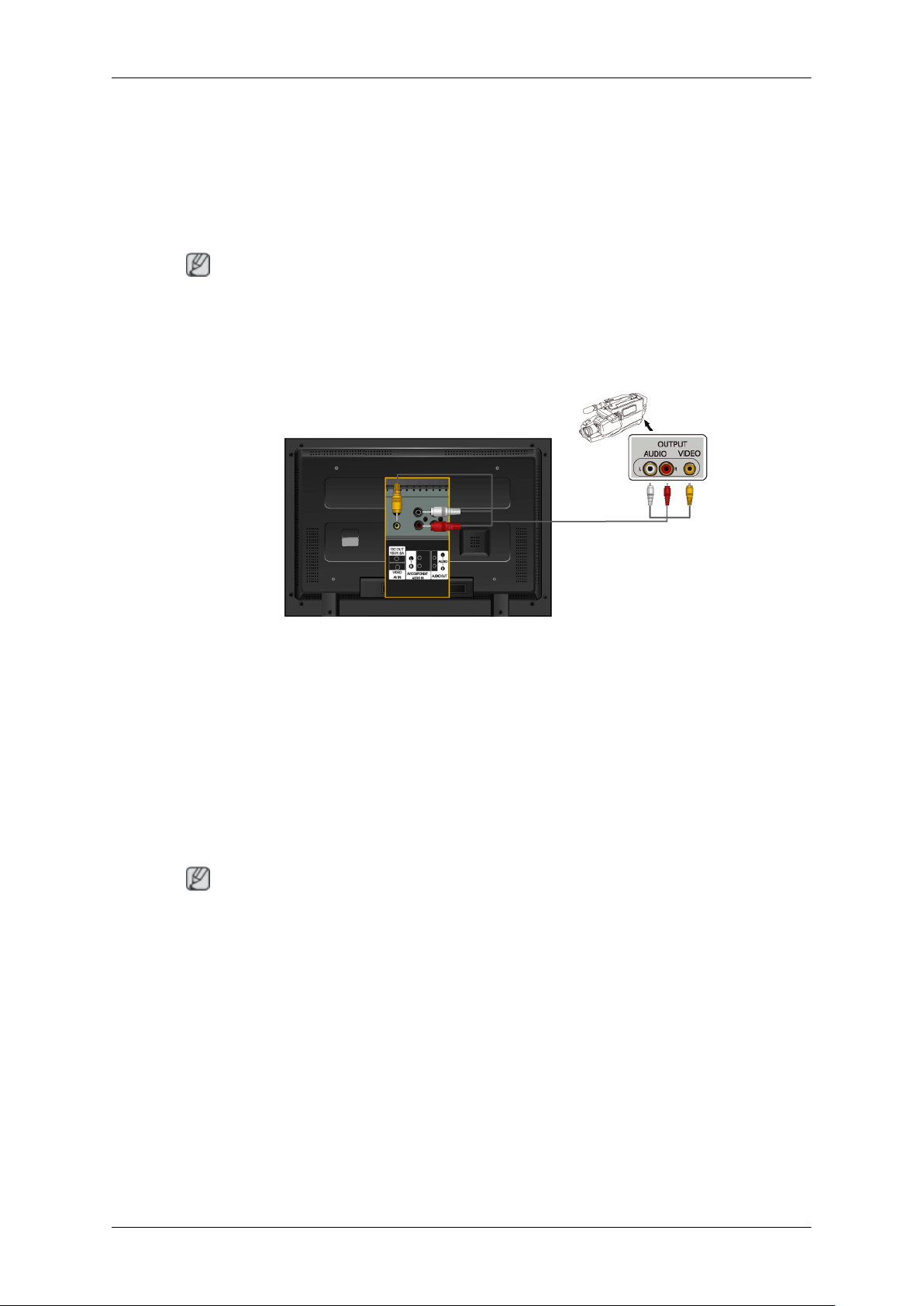

AV IN [VIDEO] (Terminal de conexión para
vídeo)
Conecte el terminal [ VIDEO ] del monitor y el
terminal de salida de vídeo del dispositivo externo
con un cable de vídeo.
AV AUDIO IN [L-AUDIO-R](Terminal de
conexión del audio de la pantalla LCD (entrada))
AV AUDIO OUT [L-AUDIO-R] (terminal de
conexión del audio de la pantalla LCD (salida))
Introducción

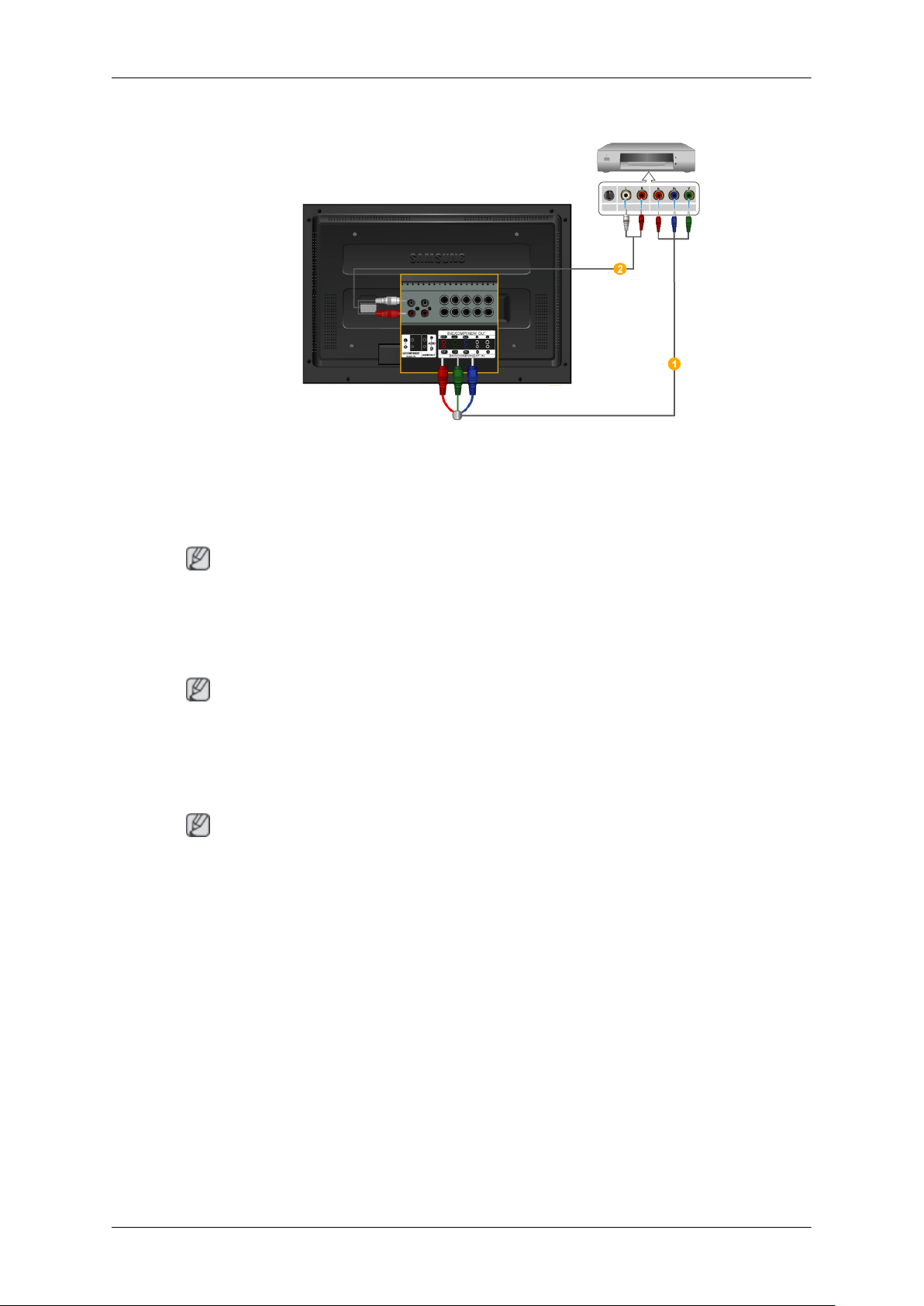

BNC/COMPONENT OUT[R/PR, G/Y, B/PB,
H, V]
((Terminal de conexión para BNC/componentes
(salida))
Conexión BNC (PC analógico): conexión de los
puertos R, G, B, H, V.
Conexión de componentes: conexión de los puertos PR, Y, PB.
BNC/COMPONENT IN[R/PR, G/Y, B/PB, H,
V]
((Terminal de conexión para BNC/componentes
(Entrada))
RGB OUT
(Sólo se aplica al modelo MPn )

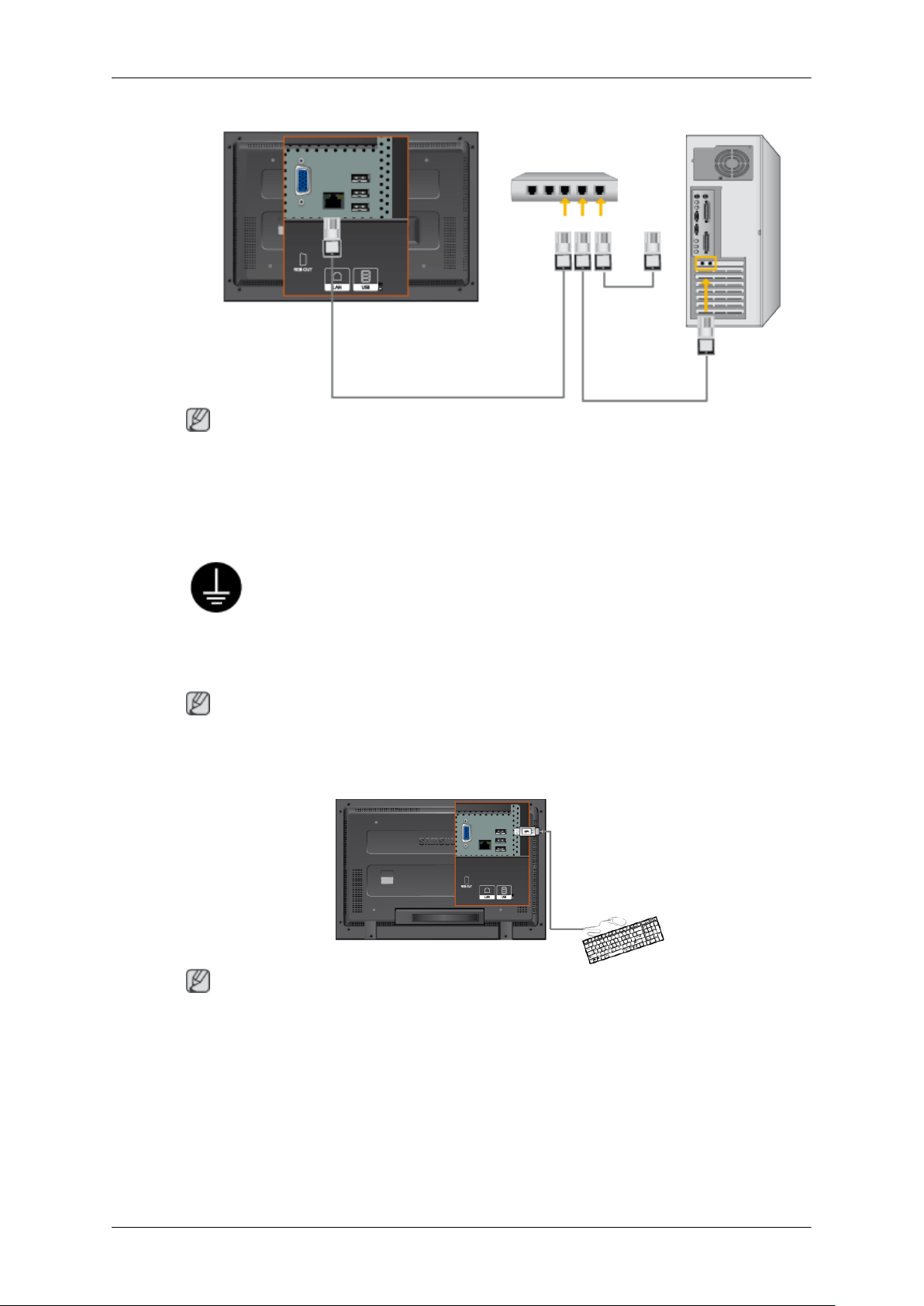

LAN (Terminal de conexión para LAN)
(Sólo se aplica al modelo MPn )
USB(Terminal de conexión para USB)
Compatible con teclado/ratón/dispositivo de almacenamiento masivo
(Sólo se aplica al modelo MPn )
Nota
El número de pantallas LCD que se pueden conectar a la misma salida puede diferir según los
cables, la fuente de señal, etc. Cuando no hay degradación en los cables o en la fuente de la señal,
se pueden conectar hasta 10 pantallas LCD.
Introducción
Kensington Lock
El bloqueo Kensington es un dispositivo que se
utiliza para fijar físicamente el sistema cuando se
utiliza en un sitio público. El dispositivo de bloqueo debe adquirirse por separado. El aspecto y
el método de bloqueo pueden variar respecto a la
ilustración, según el fabricante. Consulte el manual que se proporciona con el bloqueo Kensington
para un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.
Nota
La ubicación del bloqueo Kensington puede ser
diferente, según su modelo.
Uso del bloqueo antirrobo Kensington
1. Inserte el dispositivo de bloqueo en la ranura
Nota
Consulte Conexión de los cables
Mando a distancia
Nota
El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento debido a las
interferencias con la frecuencia.
Kensington del monitor y gírelo en el
sentido del bloqueo .
2.
Conecte el cable de bloqueo Kensington.
3. Fije el bloqueo Kensington a una mesa o un
objeto de oficina pesado.
para obtener más información acerca de los cables de conexión.
Introducción
POWER
OFF
Number Buttons
Botón DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
BOTONES DE COLORES
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Botones arriba/abajo, derecha/izquierda
EXIT
SRS
MagicInfo
P.MODE
POWER
1.
2. Off
3. Number Buttons
DUAL/MTS
PIP
SWAP
Enciende el producto.
Apaga el producto.
Púlselo para cambiar el canal.
4. Botón DEL
Introducción
El botón "-" funciona sólo para DTV. Se utiliza para seleccionar
MMS (multicanal) para un DTV.
5. + VOL -
MUTE
6.
7. TV/DTV
MENU
8.
9.
10. INFO
11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en la lista
12.
TTX/MIX
Ajusta el volumen de audio.
Hace una pausa (silencia) temporalmente la salida de audio. Se
muestra en la esquina inferior izquierda de la pantalla. El audio se
reanuda si se pulsa MUTE o - VOL + en el modo de silencio.
Selecciona directamente los modos de TV y DTV.
Abre el menú en pantalla y sale del menú o cierra el menú de ajuste.
Activa un elemento resaltado del menú.
La información actual de la imagen aparece en la esquina superior
izquierda de la pantalla.
de canales favoritos del menú “Lista de canales”.
Los canales de televisión proporcionan servicios de información
escrita a través del teletexto.
- Botones del teletexto
Para obtener más información > TTX / MIX
13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a pulsarlo
para descongelarla.
14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando se
cambia la resolución en el panel de control, la función se ejecuta
automáticamente.
15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en la parte
central inferior de la pantalla. La pantalla LCD cuenta con un amplificador estéreo de alta fidelidad incorporado. A continuación,
vuelva a pulsar el botón para pasar los modos preconfigurados
disponibles. ( Estándar
→ Personal )
16.MDC Botón de lanzamiento rápido de MDC.
17.LOCK Activa o desactiva todas las teclas del funciones del mando a distancia y de la pantalla LCD excepto los botones de encendido y
LOCK.
18.
SOURCE
Pulse el botón para cambiar la SOURCE de la señal de entrada.
El cambio de SOURCE sólo se permite en dispositivos externos
conectados al monitor a la vez.
→ Música → Película → Diálogo
ENTER/PRE-CH
19.
CH/P En el modo TV, selecciona los canales de TV.
20.
21.D.MENU
Este botón se utiliza para volver al canal anterior inmediatamente.
Pantalla del menú DTV
Introducción
22.GUIDE Pantalla de la guía electrónica de programas (EPG).
23. RETURN
24. Botones arriba/abajo, dere-
cha/izquierda
25.
26. SRS
27.MagicInfo
28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen actual
EXIT
Vuelve al menú anterior.
Se mueve de un elemento de menú a otro horizontalmente, verticalmente o ajusta los valores seleccionados del menú.
Sale de la pantalla del menú.
Selecciona el modo SRS TruSurround XT.
Botón de lanzamiento rápido de MagicInfo .
en la parte central inferior de la pantalla.
AV / HDMI / TV : P.MODE
La pantalla LCD tiene cuatro ajustes de imagen automáticos establecidos previamente en la fábrica. A continuación, vuelva a
pulsar el botón para pasar los modos preconfigurados disponibles.
( Dinámico → Estándar → Película → Personal)
PC / DVI / MagicInfo: M/B (MagicBright)
MagicBright es una función que proporciona el entorno de visualización óptimo, dependiendo del contenido de la imagen que se
esté viendo. A continuación, vuelva a pulsar el botón para pasar
los modos preconfigurados disponibles. (Ocio → Internet →
Texto→ Personal )
29.
DUAL/MTS
30. PIP Cada vez que se pulsa el botón, se muestra una pantalla PIP.
31.SWAP Intercambia el contenido de la imagen PIP y la principal. La im-
DUAL-
Mientras se ve la televisión se pueden activar STEREO/MONO,
DUAL l / DUAL ll y MONO/NICAM MONO/NICAM STEREO,
según el tipo de emisión, con el botón DUAL del mando a distancia.
MTS-
Puede seleccionar el modo MTS (Multichannel Television Stereo).
Tipo de audio Modo MTS/S Predeterminado
FM estéreo Mono Mono Cambio manual
Estéreo Mono ↔ Estéreo
SAP Mono ↔ SAP Mono
- Esta función no está operativa en esta pantalla LCD.
agen de la ventana PIP se muestra en la pantalla principal y la
imagen de la pantalla principal se muestra en la ventana PIP.
- Esta función no está operativa en esta pantalla LCD.

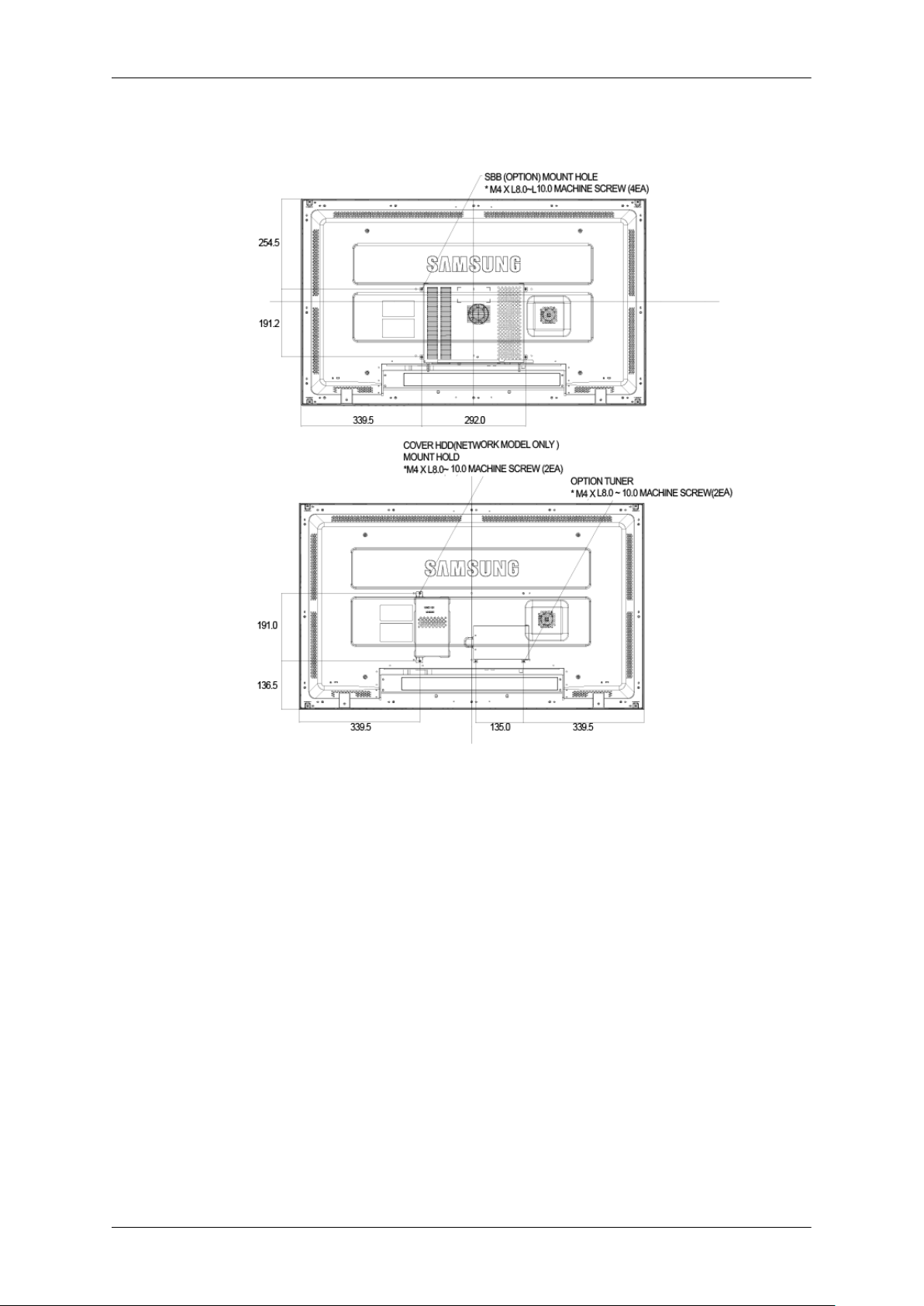

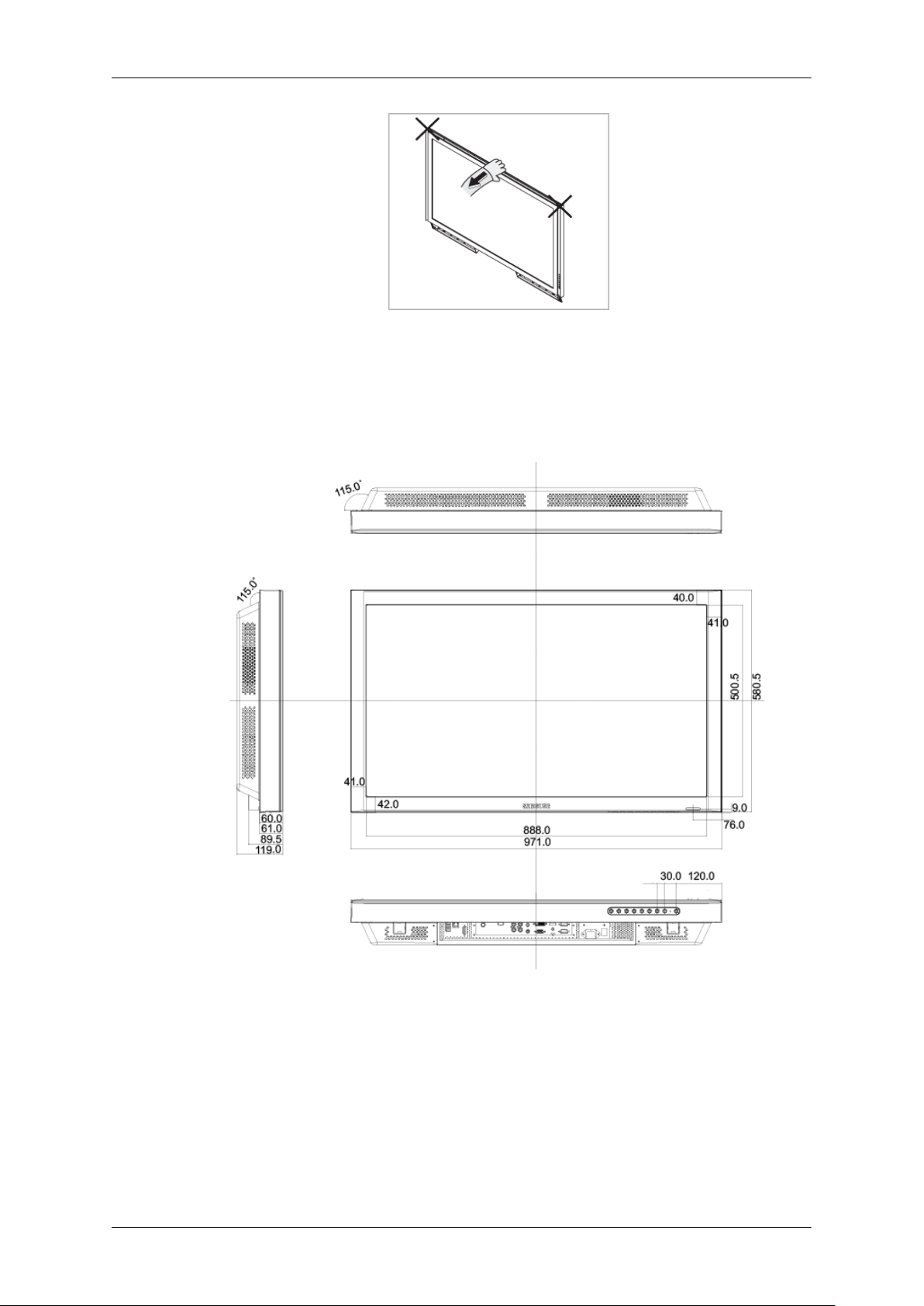

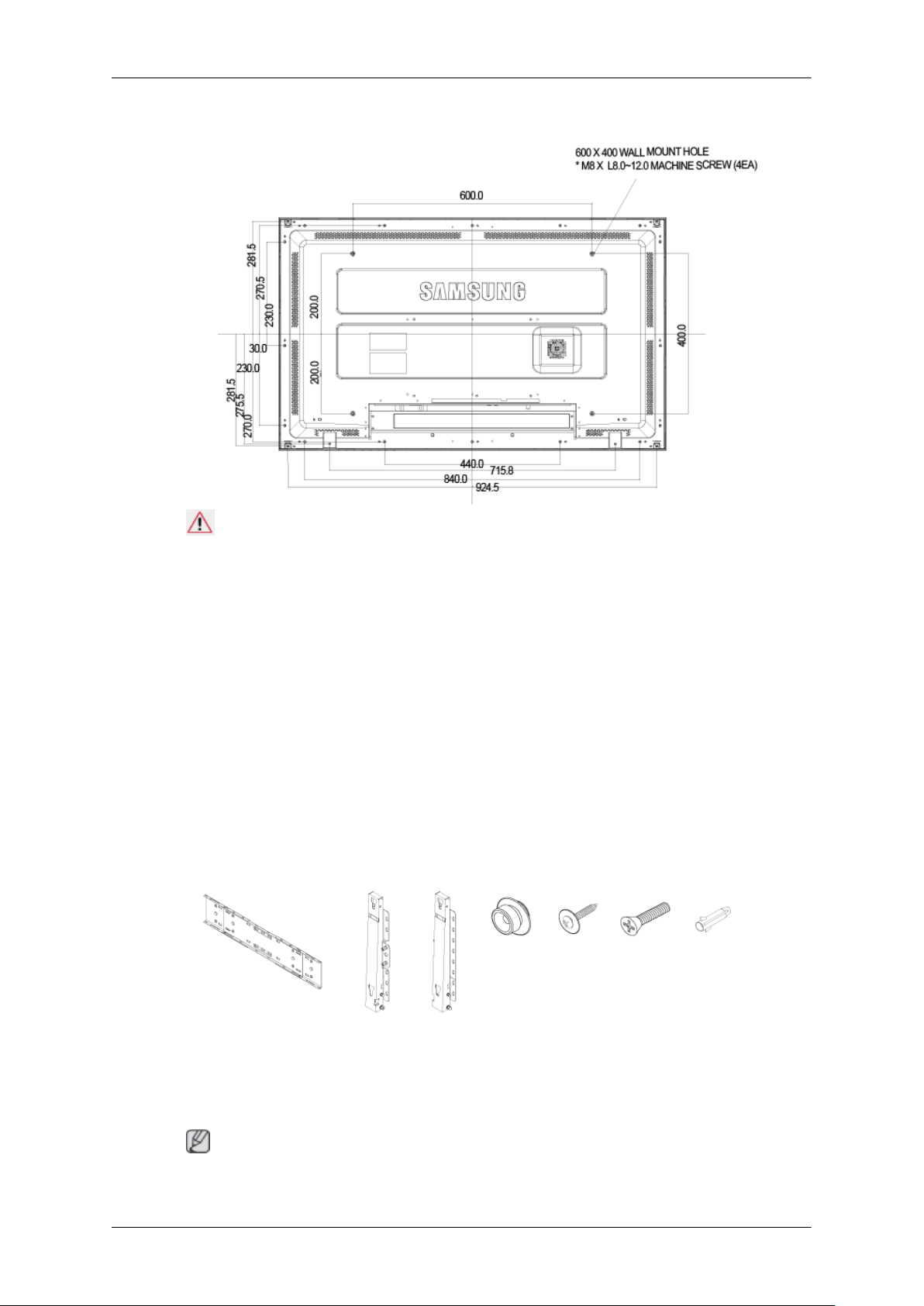

Disposición mecánica (400MP(N))
Disposición mecánica
Introducción
