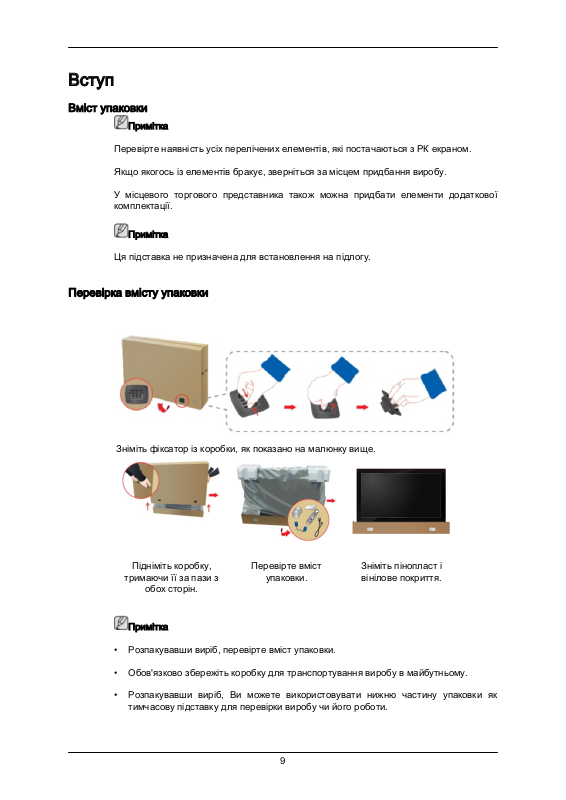

Вступ

Вміст упаковки

Примітка

Перевірте наявність усіх перелічених елементів, які постачаються з РК екраном.

Якщо якогось із елементів бракує, зверніться за місцем придбання виробу.

У

місцевого торгового представника також можна придбати елементи додаткової

комплектації.

Примітка

Ця підставка не призначена для встановлення на підлогу.

Перевірка вмісту упаковки

Зніміть фіксатор із коробки, як показано на малюнку вище.

Підніміть коробку,

тримаючи її за пази з

обох сторін.

Примітка

Розпакувавши виріб, перевірте вміст упаковки.

•

• Обов'язково збережіть коробку для транспортування виробу в майбутньому.

• Розпакувавши виріб, Ви можете використовувати нижню частину упаковки як
тимчасову підставку для перевірки виробу чи його роботи.

Перевірте вміст

упаковки.

Зніміть пінопласт і

вінілове покриття.

9

Розпакування

Посібники

Вступ

РК екран

Короткий посібник зі

встановлення

Компакт-диск із

програмним

забезпеченням

Компакт-диск із

посібником з

використання програми

MagicInfo

(лише для моделі EXn)

Кабелі

Шнур живлення Кабель типу D-Sub

MagicInfo

Гарантійний талон

(додаються не у всіх

країнах)

Посібник користувача

Додатково

Пульт дистанційного

керування

Батарейки (тип ААА, 2

шт.)

10

ФІКСАТОР КАБЕЛІВ 2

ШТ.

Вступ

Додатково

(BP59-00138A) (додаються не у всіх

країнах)

Продається окремо

(BN61-05373A)

Мережевий кабель Кабель USB

Кабель RGB-

компонентний

Кабель RGB-AV

РК екран

Передня панель

(лише для моделі EXn)

Мережевий блок

(лише для моделі EX)

Кабель RGB-BNC

Набір для настінного

кріплення

Кнопка SOURCE

Використовується
Дозволяє вибрати вхід, до якого під'єднано зовнішній пристрій.

[PC] → [AV] → [Component] → [HDMI] → [MagicInfo]

Примітка

Для моделі EX,

для перемикання з режиму ПК у відео режим.

11

Вступ

• MagicInfo вмикається лише якщо під’єднано мережевий блок.

• Роз’єм HDMI і
одночасно.

(Копка живлення)

Кнопка використовується для увімкнення та вимкнення РК екрана.

Датчик яскравості

Автоматично виявляє яскравість оточення.

Індикатор живлення

Миготіння
енергозбереження.

Примітка

Див. розділ Режим енергозбереження для подальшої інформації щодо
функцій даного режиму. Задля заощадження електроенергії вимкніть
РК екран, якщо він не використовується або залишається без нагляду
протягом тривалого часу.

Сенсор пульта дистанційного керування

Спрямовуйте пульт дистанційного керування (ДК) на цю точку на РК
екрані.

зеленим світлом свідчить про активний режим

мережевий блок не можуть бути під’єднаними

Задня панель

Примітка

Детальнішу
розділу “Встановлення”. Конфігурація задньої панелі РК екрана може дещо відрізнятись
залежно від моделі.

інформацію про під'єднання кабелів див. у частині “Під'єднання кабелів"

12

Примітка

лише для моделі EXn.

Вступ

POWER S/W ON [ │ ] / OFF

Вмикає/вимикає РК екран.

POWER

Кабель живлення під'єднується до РК
екрана і настінної розетки.

CMOS CLEAR

Скидання даних MagicInfo.

USB 1 / 2 / 3(роз'єм USB)

Підтримує клавіатуру, мишу, зовнішні
запам'ятовуючі пристрої.

LAN (роз'єм під'єднання до локальної

мережі)

Під’єднання до локальної мережі для
доступу до Інтернету або мережі в режимі
MagicInfo.

RGB OUT

Вихідний відеороз’єм MagicInfo

RS232C OUT / IN (послідовний порт

RS232C)

MDC(Multiple Display Control) Програмний
роз’єм

RJ 45 MDC (MDC PORT)

MDC(Multiple Display Control) Програмний
роз’єм

13

Вступ

HDMI IN

• За допомогою кабелю HDMI з’єднайте
роз’єм HDMI на задній панелі РК
екрана та роз’єм HDMI на цифровому
пристрої подачі сигналу.

• Підтримується кабель до версії HDMI

1.0.

DVI OUT(LOOPOUT)

• З’єднайте монітор з іншим монітором
за допомогою кабелю DVI або DVI­HDMI.

• З'єднайте роз'єм [DVI OUT(LOOP­OUT)] монітора з роз'ємом [HDMI IN]
іншого монітора за допомогою кабелю
DVI-HDMI.

• HDMI і мережеві сигнали, що
надсилаються через роз’єм [DVI OUT
(LOOPOUT)], відображаються на
другому екрані, який має роз’єм DVI IN.

Примітка

До шлеї DVI можна під'єднати до 6 моніторів.
У режимі Full HD можна під'єднати до 10
моніторів, залежно від типу кабеля та
передавального обладнання.

RGB / COMPONENT / AV IN

• За допомогою кабелю D-Sub з’єднайте
роз’єм [RGB/COMPONENT/AV IN]
виробу з роз’ємом RGB на комп’ютері
(PC).

• З’єднайте роз’єм [RGB / COMPO­NENT / AV IN] монітора з
компонентним роз’ємом зовнішнього
пристрою за допомогою кабелю RGB­компонентний.

• З'єднайте роз'єм [RGB / COMPONENT /
AV IN] монітора з роз'ємом BNC

14

Вступ

комп'ютера за допомогою кабелю
RGB-BNC.

• З’єднайте
NENT / AV IN] монітора з роз’ємом AV
зовнішнього пристрою за допомогою
кабелю RGB-AV.

роз’єм [RGB / COMPO-

AUDIO IN

За допомогою аудіокабелю з’єднайте
роз’єм [AUDIO IN] монітора з вихідним
аудіороз’ємом комп’ютера або
зовнішнього пристрою.

AUDIO OUT

Під’єднайте навушники або зовнішні
гучномовці.

Примітка

Роз’єм
моделях 460EX(n) та 550EX(n).

[AUDIO OUT] наявний лише в

Kensington Lock

Замок "Кенсінгтон" - пристрій для захисту
від крадіжок, що дозволяє користувачу
заблокувати виріб для безпечного
використання в громадських місцях.
Оскільки вигляд і використання пристрою
блокування можуть відрізнятись залежно
від моделі та виробника, детальнішу
інформацію про нього шукайте в посібнику
користувача, який додається до такого
пристрою.

Примітка

Замок "Кенсінгтон" слід придбати окремо.

Для

блокування виробу
дотримуйтесь поданих нижче
кроків.

1. Обмотайте кабель замка "Кенсінгтон"

навколо великих стаціонарних
об'єктів, таких як стіл або крісло.

2. Просуньте кінець кабелю із

прикріпленим замком крізь кінець із
петлею кабелю замка "Кенсінгтон".

15

Вступ

3. Вставте пристрій блокування у гніздо

"Кенсінгтон" на моніторі ( ).

4.

Заблокуйте замок ( ).

Примітка

Примітка

Детальнішу інформацію щодо під’єднання кабелів див. у розділі Під’єднання кабелів.

Пульт дистанційного керування

Примітка

Телевізор
негативно впливати на роботу пульта ДК, створюючи перешкоди на частоті, яку він
використовує.

або інші електронні пристрої, які працюють неподалік РК екрана, можуть

• Це

• Придбати пристрій блокування можна

загальні інструкції. Детальніші
інструкцій див. у посібнику
користувача, що додається до
пристрою блокування.

у магазині електроніки, в інтернет­магазині або в центрі обслуговування.

POWER

OFF

Кнопки з цифрами

DEL / Кнопка GUIDE

+ VOL -

SOURCE

D.MENU

TOOLS

Клавіші Вгору/Вниз, Вліво/Вправо

INFO

КОЛЬОРОВІ КНОПКИ

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

TV

MENU
