SyncMaster 320MX,320MXN

LCD モニター

ユーザーマニュアル

安全使用上の注意

表記法

注意

安全を確保し損害を防止するために、これらの安全使用上の注意に従う必要があります。

指示をよく読んで、正しい方法で製品を使用します。

警告/注意

このマークの付いた指示に従わなかった場合には、人体への傷害または機器の損傷を招くことがあります。

国内規制

電源

禁止

分解しないでください

触れないでください

長期間使用しない場合には、コンピュータを DPM に設定します。

スクリーンセーバーを使用している場合には、アクティブスクリーンモードに設定します。

下記に記載された絵はあくまでもイメージです。

残像防止方法へのショートカット

破損した電源コードまたはプラグ、破損またはがたつきのある

コンセントを使用しないでください。

•

漏電または火災の原因となることがあります。

必ずよく読んで理解していただくことが重要です

コンセントからプラグを抜いてください

感電を防ぐために、アースを行ってください

コンセントにプラグを抜き差しするときに、濡れた手で電源プ

ラグに触れないでください。

•

感電の原因となることがあります。

電源コードは、アースされたコンセントに接続してください。

•

漏電または傷害の原因となることがあります。

電源プラグはコンセントにしっかりと正しく差し込みます。

•

火災の原因となることがあります。

安全使用上の注意

電源プラグを無理に曲げたり引っ張らないでください。また、

重い物をプラグの上に乗せないでください。

•

火災の原因となることがあります。

同じコンセントに複数の電気製品を接続しないでください。

•

過熱による火災の原因となることがあります。

製品の使用中は電源コードを外さないでください。

•

感電によるモニターの故障の原因となることがあります。

本体から電源を抜く場合や、コンセントから電源を抜く場合のことを考えて、余裕を持って抜き差しができる環境に設置をしてください。

•

感電または火災につながる恐れがあります。

付属の電源コードセットは本製品のみにご使用ください。他製品には使用しないでください。また、他製品に付属されている電源コードセットを本製品にて使用しないでください。

設置

•

火災または感電の原因となることがあります。

ほこりが多い場所、非常な高温または低温にさらされる場所、湿度の高い場所、化学溶媒が使用されている場所、および空港や駅など 24 時間製品を使用する場所に設置する場合には、認定お客様相談ダイヤルにご相談ください。

ご相談せずに設置した場合、モニターに重大な損傷が発生することがあります。

製品の移動は必ず 2 人以上で行ってください。

•

落下事故やケガ、製品の破損の原因となることがあります。

キャビネットやラックなど高いところに製品を設置するときには、製品がはみ出たりしないようしっかりと安定した状態で設置してください。

•

落下または傷害の原因になる場合があります。

•

製品に合ったサイズのキャビネットまたはラックを使用してください。

ろうそく、蚊取り線香、タバコおよびその他の熱源を製品に近づけないでください。

•

火災の原因となることがあります。

安全使用上の注意

電源コードまたは製品は、熱源となる機器からできるかぎり離してください。

•

漏電または火災の原因となることがあります。

本棚やクローゼットなど、換気の悪い場所に設置しないでください。

•

内部の温度が上昇して、火災の原因となることがあります。

製品を下ろすときには、手荒に扱わないでください。

•

表示画面が損傷する場合があります。

製品の前面を下にして床に置かないでください。

•

表示画面が損傷する場合があります。

壁掛け金具の設置は、認定を受けた設置会社が行うようにしてください。

お手入れ

•

落下して傷害の原因になる場合があります。

•

指定された壁掛け金具を設置してください。

製品は、換気が十分に行われる場所に設置してください。壁から 10 cm 以上離してください。

•

内部の温度が上昇して、火災の原因となることがあります。

梱包材のビニールに、お子様が手を触れないようにしてください。

•

お子様がビニールで遊んでいると、重大な傷害 (窒息) の原因となることがあります。

モニターの高さ調整の際には指や手を挟まないよう十分ご注意ください。

•

製品の損傷またはけがをする恐れがあります。

モニターの筐体または TFT-LCD 画面の表面を清掃するときには、少し湿らせた柔らかい布で拭き取ります。

製品の表面にクリーナーを直接スプレーしないでください。

•

本体の脱色または歪み、画面表面のはがれが発生することがあります。

製品の清掃には、モニタークリーナーを柔らかい布につけて使用してください。モニタークリーナー以外の洗剤を使用する場合には水で 10 倍に薄めてから使用してください。

安全使用上の注意

電源プラグのピンを清掃するとき、またはコンセントのほこりを取り除くときは、乾いた布を使用します。

•

火災の原因となることがあります。

製品を清掃するときは、電源コードを切り離してください。

•

感電または火災の原因となることがあります。

製品を清掃するときには、まず電源コードを外して乾いた布で力を入れずに拭き取ります。

•

(ワックス、ベンゼン、アルコール、シンナー、殺虫剤、潤滑

剤またはクリーナーなどの化学薬品を使用しないでください)これらの薬品によって、製品表面の外観が変わったり、製品の表示ラベルがはがれることがあります。

製品の筐体にはキズが付きやすいため、液晶モニター用のクリーニングクロスを使用してください。

•

クリーニングクロスに少量の水をつけて使用してください。また、クリーニングクロスに異物がついていると製品にキズがつきますので、使用前に異物がついていないかよくご確認ください。

製品を清掃するときには、製品本体に水を直接かけないでください。

その他

•

水が製品内に入らないようにし、濡れないようにしてください。

•

感電、火災または故障の原因となることがあります。

この製品は、高電圧を使用しています。お客様ご自身で製品の分解、修理または改造を行わないでください。

•

漏電または火災の原因となることがあります。修理が必要な場合には、お客様相談ダイヤルまでご連絡ください。

製品から異臭や異音、煙が出る場合には、直ちに電源プラグを抜いてお客様相談ダイヤルにご連絡ください。

•

漏電または火災の原因となることがあります。

製品を湿気、ほこり、煙、水がかかる場所、または自動車の中に設置しないでください。

•

漏電または火災の原因となることがあります。

製品が落下したりケースが破損した場合には、電源をオフにして電源コードを切り離してください。お客様相談ダイヤルにご連絡ください。

•

漏電または火災の原因となることがあります。

安全使用上の注意

雷が発生した場合には、電源コードまたはアンテナケーブルに触れないでください。

•

漏電または火災の原因となることがあります。

配線または信号ケーブルのみを持ってモニターを動かさないでください。

•

ケーブルが破損して、落下事故、感電、製品の損傷または火災の原因となることがあります。

電源コードまたは信号ケーブルだけを持って、製品を持ち上げたり、前後または左右に動かさないでください。

•

ケーブルが破損して、落下事故、感電、製品の損傷または火災の原因となることがあります。

テーブルやカーテンで換気口がふさがれないようにしてください。

•

内部の温度が上昇して、火災の原因となることがあります。

水の入った容器、花瓶、植木鉢、医薬品や、金属類を製品の上に置かないでください。

•

製品が水に濡れたり、異物が製品内部に入ったりした場合には、電源コードを切り離してお客様相談ダイヤルにご連絡ください。

•

製品の故障、感電または火災につながる恐れがあります。

可燃性のスプレーまたは可燃物を製品に近づけないでください。

•

爆発または火災の原因となることがあります。

箸、コイン、ピンおよび刃物などの金属類、マッチや紙などの可燃物を (換気口、入出力端子などから) 製品の中に入れないでください。

•

製品が水に濡れたり、異物が製品内部に入ったりした場合には、電源コードを切り離してお客様相談ダイヤルにご連絡ください。

•

漏電または火災の原因となることがあります。

静止画面を長時間表示し続けると、残像が発生したり画面がぼやけたりする場合があります。また、場合によっては液晶パネルが焼き付けを起こす場合があります。

•

長時間製品を試用しない場合には、スリープモードにするか動きのあるのスクリーンセイバーを使用します。

製品に適した解像度および周波数を設定します。

•

視力に影響を与えることがあります。

安全使用上の注意

ヘッドフォンまたはイヤフォンを使用するときは、音量を大きくしすぎないようにしてください。

•

音が大きすぎると、聴覚に影響を与えることがあります。

製品を近くで長時間見ないでください。

モニターを 1 時間使用したら、少なくとも 5 分間の休憩をとります。

眼の疲れが軽減されます。

不安定な棚や平らでない面、または振動の多い場所に設置しないでください。

•

落下事故やケガ、製品の破損の原因となることがあります。

•

振動の多い場所でこの製品を使用すると、製品が破損して火災の原因となる場合があります。

製品を移動するときには、電源をオフにして、電源プラグ、アンテナケーブル、および製品に接続されているすべてのケーブルを切り離します。

•

感電または火災の原因となることがあります。

お子様が製品にぶら下がったり、よじ登らないようにしてください。

•

製品が落下して傷害または死亡事故の原因になる場合があります。

製品を長期間使用しない場合には、コンセントから電源コードを外してください。

•

ほこりがたまって過熱または火災の原因となったり、感電または漏電の原因となることがあります。

製品に重たいものを乗せたり、小さいお子様が興味を示すようなもの（おもちゃやお菓子など）を置いたりしないでください。

•

お子様が製品にぶら下がって、落下により傷害または死亡事故の原因となることがあります。

リモコンから電池を取り外したときには、お子様が電池を口の中に入れないようにしてください。電池は、子供または乳児の手の届かない場所に置いてください。

•

お子様が電池を口の中に入れたときには、すぐに医師の診察を受けてください。

電池を交換するときには、正しい極性 (+、-) の向きに入れてください。

•

電池が破損したり、液漏れにより火災、傷害または故障の原因となることがあります。

安全使用上の注意

指定された標準の電池のみを使用し、新しい電池と使用済みの電池を混在して使用しないでください。

•

電池が破損したり、液漏れにより火災、けがまたは故障の原因となることがあります。

電池 (および充電式バッテリ) は通常の廃棄物ではなく、リサイクルするために返送する必要があります。使用済みのバッテリをリサイクルのために返送する責任は、使用者であるお客様にあります。

•

お客様は、使用済みの充電式バッテリを公共のリサイクルセンターまたは同じタイプのバッテリおよび充電式バッテリを販売している店舗に返送することができます。

直射日光の当たる場所、炎またはヒーターなどの熱源の近くに製品を置かないでください。

•

製品の寿命が短くなったり、火災の原因となることがあります。

製品の上に物を落としたり、製品に衝撃を与えないでください。

•

漏電または火災の原因となることがあります。

製品の近くで加湿器やキッチンテーブルを使用しないでください。

•

漏電または火災の原因となることがあります。

ガス漏れがあった場合には、製品または電源プラグに触れずに直ちに換気を行ってください。

•

火花が発生すると、爆発または火災が発生することがあります。

長時間電源をオンにしていると液晶パネルが高温になりますので触れないようにしてください。

•

特に小さなお子様が触れないよう十分ご注意ください。

製品の角度またはスタンドの高さを調整するときには注意してください。

•

手や指を挟まれると、傷害の原因となることがあります。

•

また、製品を傾けすぎると、転倒して傷害の原因となることがあります。

製品を子供の手の届く高さに設置しないでください。

•

落下して傷害の原因になる場合があります。

•

製品の前部は重いため、水平で安定した面に設置してください。

製品の上に重い物を載せないでください。

•

けがや製品の破損の原因となることがあります。

はじめに

パッケージ内容

注意

ご使用前に、以下の付属品が揃っているか確認してください。

万一不足するものがあった場合、お客様相談ダイヤルまでご連絡ください。

オプション品の購入については、お近くの販売店にお問い合わせください。

注意

同梱されているスタンドは一時的に設置するための簡易スタンドです。フロアに設置する場合は、別売のオプションスタンドをご購入ください。

開梱

LCD ディスプレイ

マニュアル類

簡単セットアップガイド保証書

（含まれていない地域もあ

ります）

ケーブル

ミニ D-Sub15 ピンケーブ

ル

電源コード

ユーザーガイド

その他

はじめに

リモートコントロール電池(単四×2)

（含まれていない地域もあ

ります）

別売り

DVI ケーブル壁掛け金具 LAN ケーブル

(MXn モデルのみ)

TV チューナーボックス NetWork ボックス

(MX モデルのみ)

簡易スタンドキット

注意

•

別売りのネットワークボックスまたは TV チューナーボックスを購入して接続することができます。これらの使用方法については、それぞれの製品のユーザーマニュアルを参照してください。

•

外部ボックスは 1 台のみ接続できます。

お使いの LCD ディスプレイ

前面

はじめに

オンスクリーンメニューを開いたり、メニューを終了します。OSD メニューを終了したり前のメニューに戻る場合にも使用します。

Navigate

メニュー項目を縦に移動したり、選択したメニューの値を調整します。

Adjust

あるメニューアイテムから他のアイテムに水平移動し、選択されたメニューの値を調整します。OSD がスクリーンに表示されていない場合は、このボタンを押して音量を調整します。

ENTER

ハイライトされたメニュー項目をアクティブにします。

SOURCE

インジケータをオンにして、現在表示されている入力信号を表します。モニターに接続されている外部機器についてのみ、外部入力の変更が可能です。 Screen モードに変更する：

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV]

ボタン

[MENU]

ボタン（コントロール

OSD(On Screen Display)

（調節）ボタン（コントロール

ボタン

[ENTER]

ボタン

[SOURCE]

注意

メニュー）

OSD(On Screen Display)

メニュー）

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボック

スがインストールされている場合に利用できます。

D.MENU

オンスクリーン D.MENU を開きます。

はじめに

注意

•

TV チューナーボックスがインストールされているときに利用できま

す。

背面

電源ボタン

このボタンで、LCD ディスプレイの電源のオン/オフを切り替えます。

[ ]

電源インジケーター

正常作動中はライトが緑色に点灯します。

注意

省電力機能の詳細については、このマニュアルの「PowerSaver」を参照してください。消費電力を押さえるために、必要ない場合または長時間 LCD ディスプレイから離れる場合にはモニターをオフにします。

リモコンセンサー

モニターのこの部分に向けてリモコンを操作します。

注意

このモニターは省電力のための内蔵型電源管理システムを備えています。このシステムはモニタが一定時間使用されない場合に、モニタを低出力モードに切り替えることによってエネルギーを節約します。電力節約のため、使用しないときや長時間席を離れるときはモニタをオフにしてください。

POWER S/W ON [ │ ] / OFF [O]

モニターのオン/オフを切り替えます。

POWER IN

電源コードのプラグをモニターおよびコンセントに差し込みます。

はじめに

RS232C OUT/IN (RS232C Serial PORT)

MDC（マルチデバイスコントロール）プログラムポート

DVI / PC / HDMI IN [DVI/PC/HDMI AUDIO

IN] (PC/DVI/HDMI

ル (入力

HDMI ケーブルを使用して、モニター背面の HDMI 端子をデジタル出力機器の HDMI 端

子に接続します。

)

DVI / PC / HDMI IN [HDMI]

オーディオ接続ターミナ

DVI / PC / HDMI IN [RGB](PC Video

端子

)

D-Sub ケーブル(15 から D-Sub)の使用 - PC モード (デジタル PC)

DVI / PC / HDMI IN [DVI] (PC Video

端子

)

DVI ケーブルの使用(DVI-D to DVI-D) - DVI モード (デジタル PC)

DC POWER OUT [Power]

これを TV チューナーボックスまたはネットワークボックスの POWER コネクタに接続します。

AV IN [VIDEO] (Video

接続端子

接続

)

ビデオケーブルを使用して、モニターの [ VIDEO ] 端子を外部デバイスのビデオ出力

端子に接続します。

AV AUDIO IN [L-AUDIO-R] (LCD

プレイ

スプレイ

Audio

接続端子（入力）

AV AUDIO OUT [L-AUDIO-R] (LCD

Audio

接続端子（出力）

)

ディス

ディ

)

はじめに

RGB OUT

(MXn モデルのみ)

LAN (LAN

(MXn モデルのみ)

USB(USB

キーボード / マウス、大容量記憶装置対応。

(MXn モデルのみ)

注意

ループアウト用に接続できるモニタの数は、ケーブル、信号ソースなどの環境によって異なります。劣化の発生しないケーブルを使用した場合、1 つの信号ソースに 10 台のモニタを接続できます。

Kensington Lock

Kensington ロックは、公共の場所で使用するときにシステムを固定するのに使用する装置です。ロック装置は、別途購入する必要があります。メーカーによって、外観および固定方法が図とは異なる場合があります。Kensington ロックに付属するマニュアルを参照して、適切に使用してください。ロック装置は、別途購入する必要があります。

接続端子

)

注意

Kensington ロックの位置は、モデルによって異なる場合があります。

盗難防止用 Kensington ロック

モニターの Kensington スロット固定デバイスを挿入し、ロック方向に

回します。

Kensington ロックケーブルを接続しま

す。

Kensington ロックをデスクまたは重量の

ある固定された物体に固定します。

注意

ケーブル接続の詳細については、「ケーブルの接続」を参照してください。

に

リモートコントロール

注意

リモコンの性能は、モニターの近くで動作している TV やその他の電子機器の周波数干渉によって影響を受けることがあります。

はじめに

POWER

OFF

Number Buttons

DEL ボタン

+ VOL -

MUTE

TV/DTV

INFO

COLOR ボタン

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

上下左右の各ボタン

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

はじめに

1. POWER

2. Off

3. Number Buttons

4. DEL

5. + VOL -

6. MUTE

7. TV/DTV

10. INFO

ボタン

製品をオンにします。

製品をオフにします。

押してチャンネルを変更します。

[-] ボタンは DTV でのみ動作します。DTV で MMS (マルチチャンネル) を選択する場合に使用します。

オーディオ音量を調整します。

音声出力を一時的に止めます(ミュート)。これは画面の左下隅に表示されます。消音モードで MUTE または - VOL + が押されると、音声が再度聞こえるようになります。

TV および DTV モードを直接選択します。

オンスクリーンメニューを開いたり、メニューを終了したり、調整メニューを閉じたりします。

ハイライトされたメニュー項目をアクティブにします。

画面左上に現在の画像情報が表示されます。

11.COLOR BUTTONS

12.

13.STILL

14.AUTO

15. S.MODE

16.MDC

TTX/MIX

押すとチャンネルを追加または削除し、チャンネルを [チャンネルリスト] メニューのお気に入りのチャンネルリストに格納します。

TV チャンネルは、テレテキスト経由で文字情報サービスを提供します。

- テレテキストボタン

画面を停止するにはボタンを 1 回押します。停止を解除するにはもう 1 度押します。

画面表示を自動で調整します。(PC) コントロールパネルで解像度を変更すると、自動機能が実行されます。

このボタンを押すと、画面中央下に現在のモードが表示されます。モニターはハイファイステレオアンプを内蔵しています。続いてボタンをもう 1 度押して、設定を順に切り替えます。( 標準 → 音楽 → 映画 → ニュ-ス → ユ一ザ一調整 )

MDC クイック起動ボタン

17.LOCK

SOURCE

18.

このボタンは電源および LOCK ボタンを除くリモートコントロールおよび全ての機能を有効または無効にします。

SOURCE ボタンを押して、入力信号 SOURCE を切り換えます。

SOURCE の変更は、変更時にモニターに接続されている外部デバイスについてのみ行うことができます

はじめに

19. ENTER/PRE-CH

20. CH/P

21.D.MENU

22.GUIDE

23.

24. 上下左右の各ボタンメニュー項目を横や縦に移動したり、選択したメニューの

25.

26.

27.MagicInfo

28. P.MODE

RETURN

EXIT

SRS

このボタンを使用して、前のチャンネルに直ちに戻ります。

TV モードで TV チャンネルを選択します。

DTV メニュー表示

電子番組ガイド (EPG) 表示

前のメニューに戻ります。

値を調整します。

メニュー画面を終了します。

SRS TS XT

MagicInfo クイック起動ボタン

このボタンを押すと、現在のピクチャーモードが画面の中央下に表示されます。

AV / HDMI / TV : P.MODE

29.

DUAL/MTS

モニターには工場出荷時にプリセットされた 4 つの自動映像設定があります。インターネットモード、エンターテイメントモード）が使用でき、それぞれの明るさの値が設定されています。 ( ダイナミック → 標準 → 映画 → ユ一ザ一調整)

PC / DVI / MagicInfo:M/B (MagicBright)

MagicBright は、表示している画像の内容に合わせて最適な表示環境を提供するための新しい機能です。インターネットモード、エンターテイメントモード）が使用でき、それぞれの明るさの値が設定されています。 (エンタ一テイメント → インタ一ネット → テキスト → ユ一ザ一調整 )

DUAL-

モニターが TV モードの時、リモコンの DUAL ボタンでステレオかモノラルを選択します。 TV 視聴中にリモコンの音声多重(DUAL)ボタンを押すと、放送タイプによってステレオ/モノラル、音声多重 l/音声多重 ll、モノラル/NICAM モノラル/NACAM ステレオが動作します。モノラル/ステレオ、音声多重 l/音声多重 ll、モノラル/NICAM モノラル、モノラル/NICAM ステレオを切り替えます。

MTS-

音声多重(マルチチャンネル TV ステレオ)モードも選択できます。

音声タイプ

FM ステレオモノラルモノラル手動変更

MTS/S_Mode

デフォルト

はじめに

ステレオモノラル ↔ ステレ

オ

SAP

モノラル ↔ SAP モノラル

30. PIP

31.SWAP

物理的レイアウト

ボタンを押すたびに、同時画面の信号ソースが変わります。

- このモニターでは使用できません。

同時画面の画像と主画面の画像を入れ替えます。同時画面の画像がメイン画面に表示され、メイン画面の画像が同時画面に表示されます。

- このモニターでは使用できません。

モニター本体

ネットワークモデルのサイズ

はじめに

オプションスタンド（別売品）

•

VESA を取り付けるときには、国際 VESA 規格に準拠してください。

•

VESA ブラケットの購入と設置についての情報:お近くの SAMSUNG 販売店にご注文く

ださい。ご注文後、取り付け担当者がお伺いし、ブラケットの取り付けを行います。

•

LCD ディスプレイを運搬するには、少なくとも 2 名の人員が必要です。

•

SAMSUNG は、お客様による取り付けによって発生した損害および負傷について、責任

を負うものではありません。

寸法

はじめに

注意

ブラケットを壁に固定するには、6 mm 径で長さ 8 ～ 12 mm のネジだけを使用するようにしてください。

ウォールブラケットの取り付け

•

ウォールブラケットの取り付けについては、技術者にご相談ください。

•

お客様が自ら取り付けを行った場合には、SAMSUNG Electronics は製品の損傷およびお客様の傷害について責任を負いかねます。

•

この製品は、セメント製の壁に設置するためのものです。この製品は、合板または木製の壁に取り付けることはできません。

コンポ一ネント

製品に付属している部品およびアクセサリのみを使用してください。

ウォールブラケット

(1)

ヒンジ (左 1、右 1) プラスチ

ックハンガー

(4)

ネジ (A) (11)

ネジ (B) (4)

アンカー (11)

ウォールブラケットアセンブリ

注意

ヒンジは 2 個（左用または右用）あります。該当する方を使用してください。

固定ネジを矢印の向きに挿入して固定します。

固定したら、ウォールブラケットを壁に取り付けます。

はじめに

ヒンジは 2 個（左用または右用）あります。該当する方を使用してください。

A -

B -

C -

D -

壁にドリルで穴を開ける前に、製品の背面にある 2 カ所の固定穴が適切な間隔になっていることを確認してください。

長さが短い、または長い場合には、ウォールブラケットの 4 本のネジを緩めて調整を行います。

固定ネジウォールブラケットヒンジ (左) ヒンジ (右)

A -

2 カ所の固定穴の間隔

はじめに

取り付け図を見て、壁にドリルで穴を開ける位置に印を付けます。5.0 mm のビットを使用して、35 mm より深い穴を開けます。各アンカーを対応する穴に固定します。ブラケットとヒンジの穴をそれぞれ該当するアンカー穴に合わせ、挿入して 11 本のネジ (A) で固定します。

ウォールブラケットに製品を取り付けるには

製品の形状はモデルによって異なります。(プラスティックハンガーおよびネジは同じです)

製品の背面にある 4 本のネジを取り外します。

ネジ (B) をプラスチックハンガーに挿入します。

注意

•

ウォールブラケットに製品を取り付けたら、左右のプラスチックハンガーに正しく固定されていることを確認してください。

•

製品をブラケットに取り付けるときには、穴に指が挟まれないように注意してください。

•

ウォールブラケットが壁にしっかりと固定されていることを確認してください。取り付け後に製品が動いてしまうことがあります。

はじめに

手順 2 で取り付けた 4 本のネジ (プラスチックハンガー + ネジ (B)) を、製品の背面の穴に固定します。

安全ピン (3) を取り外して 4 個の製品ホルダーを対応するブラケットホール (1) に挿入します。続いて、製品 (2) をブラケットにしっかりと固定されるように配置します。安全ピン (3) をしっかりと最挿入して締め付け、製品をブラケットに固定します。

A -

B -

C -

LCD ディスプレイ

ウォールブラケット壁

ウォールブラケットの角度調整

壁に取り付ける前に、ブラケットの角度を -2˚ に調整してください。

製品をウォールブラケットに固定します。

製品の上部中央を持ち、前（矢印の方向）に引っ張って角度を調整します。

ブラケットの角度は -2˚～ 15˚ の範囲で調整できます。

はじめに

角度を調整する際に、製品の側面を持たないようにしてください。必ず製品の上部中央を持ってください。

接続

コンピュータに接続する

電源プラグのア―スリ―ド線を接地(ア―ス接続)する

•

故障のときに感電の原因になります。ア―ス接続は必ず電源プラグをコンセントにつなぐ前におこなってください。また、ア―ス接続を外す場合は、必ず電源プラグをコンセントから抜いてからおこなってください。

注意

お使いのコンピュータ同様に、DVD、ビデオデッキまたはビデオカメラのような AV 入力デバイスも、モニターに接続できます。AV 入力デバイスの接続に関する詳細情報については、「モニターを調節する」のユーザーコントロールを参照してください。

モニター用の電源コードをモニターの背面にある電源端子に接続します。電源スイッチを入れます。電源スイッチを入れます。

D-sub を LCD モニターに接続するには 2 つの方法があります。次の中から一つ選択します。

ビデオカードにあるミニ D-sub15 ピン (アナログ) コネクターを使

用する。

•

モニター背面にある 15 ピンの RGB ポートに信号ケーブルを接続します。

ビデオカードの DVI (デジタル) コネクタを使用します。

•

モニター背面にある DVI ポートに DVI(HDCP)ケーブルを接続します

接続

モニター用のオーディオケーブルをコンピューターの背面にあるオーディオポートに接続します。

注意

•

コンピュータとモニターの電源を入れます。

•

DVI ケーブルはオプションです。

•

オプション品の購入については、SAMSUNG のお近くの販売店にお問い合わせください。

他のデバイスへの接続

電源プラグのア―スリ―ド線を接地(ア―ス接続)する

•

注意

AV デバイスの接続

DVD、VCR (DVD / DTV セットトップボックス) を LCD ディスプレイの [R-AUDIO-L]

ポートに接続します。

次に、DVD またはテープを挿入して、DVD、VCR、またはカムコーダーをスタートさせます。

SOURCE を使用して AV を選択します。

注意

LCD ディスプレイには、DVD、VCR またはカムコーダーなどの AV 入力機器を接続するための AV 接続端子があります。LCD ディスプレイがオンになっていれば、AV 信号の映像を楽しむことができます。

カムコーダーへの接続

接続

ビデオカメラにある A/V 出力ジャックの位置を確認します。通常、ビデオカメラの側面または背面にあります。ビデオカメラにある AUDIO OUTPUT ジャックとモニターにある AV AUDIO IN [L-AUDIO-R] 接続端子間をオーディオケーブルにより接続します。

ビデオカメラにある VIDEO OUTPUT ジャックとモニターにある AV IN [VIDEO] 接続端子間をオーディオケーブルにより接続します。

モニターのフロントまたはリモートコントローラーにある Source ボタンを使用しながら、ビデオカメラに接続される AV を選択します。

それから、テープを挿入して、ビデオカメラをスタートさせます。

注意

ここで示されているオーディオビデオケーブルは、ビデオカメラと一緒に付属されています。（見当たらない場合は、お近くの電気店に確認してください。）ビデオカメラがステレオの場合は、接続するために 2 本のケーブルが必要です。

HDMI ケーブルを使用して接続する

注意

•

HDMI ケーブルを使用して、デジタル DVD などの装置をモニターの HDMI IN 端子に接

続します。

•

PC を HDMI 端子に接続することはできません。

DVI - HDMI ケーブルを使用して接続する

注意

•

デジタル出力デバイスの DVI 出力端子を DVI - HDMI ケーブルを使用して、モニターの HDMI 端子に接続します。

•

RCA - ステレオ（PC 用）ケーブルの赤および白のジャックをデジタル出力デバイスの同じ色の音声出力端子に接続し、反対側のジャックをモニターの DVI / PC / HDMI AUDIO IN 端子に接続します。

接続

オーディオシステムに接続する

注意

•

オーディオシステムの AUX L、R ジャックと LCD ディスプレイの AUDIO OUT [LAUDIO-R] をオーディオケーブルで接続します。

LAN ケーブルの接続

電源プラグのア―スリ―ド線を接地

(ア―ス接続)する

•

注意

LAN ケーブルを接続します。

(MXn モデルのみ)

接続

USB の接続

電源プラグのア―スリ―ド線を接地

•

注意

(ア―ス接続)する

注意

マウスやキーボードなどの USB 機器を接続することができます。

(MXn モデルのみ)

ソフトウェアの使用

モニタードライバ

注意

モニタ一ドライバのインストールを促すメッセージが表示されたら、同梱の CD-ROM をコンピュータのドライブに挿入します。インストール方法は OS によって多少異なります。お使いの OS をご確認のうえ、それぞれのインストール方法に従ってください。

下記のウェブサイトからドライバプログラムファイルをダウンロードすることもできます。

ハードディスクにコピーしてご利用ください。インターネット Web サイト:

http://www.samsung.com/ (Worldwide)

モニタードライバのインストール (自動)

CD を CD-ROM ドライブに挿入します。

[Windows] をクリックします。

モデル一覧でお使いのモニターのモデルを選択し、["OK" (OK)] をクリックします。

以下のメッセージが表示される場合には、["Continue Anyway" (続行)] ボタンをクリックします。続いて ["OK" (OK)] ボタン (Microsoft® Windows® XP/2000 オペレーティングシステム) をクリックします。

ソフトウェアの使用

注意

このモニタードライバはマイクロソフトロゴに認定されており、インストールがシステムに悪影響を与えることはありません。

認証済みのドライバは SAMSUNG のモニター製品ウェブサイトをご確認ください。

http://www.samsung.com/

モニタードライバのインストール (手動)

Microsoft® Windows Vista™、オペレーティングシステム

マニュアル CD を CD-ROM ドライブに挿入します。

] (スタート) をクリックし、["Control Panel" (コントロールパネル)] をクリックしま

[

す。次に、["Appearance and Personalization" (デスクトップのカスタマイズ)] をダブルクリックします。

["Personalization" (個人設定)]、続いて ["Display Settings" (画面の設定)] をクリックします。

["Advanced Settings..." (詳細設定...)] をクリックします。

ソフトウェアの使用

["Monitor" (モニタ)] タブで ["Properties" (プロパティ)] をクリックします。["Properties" (プロパティ)] ボタンが無効になっている場合は、モニターの設定が完了していな

いことを示しています。そのままでも、モニターを使用することは可能です。

下の図に示すように ["Windows needs..." (Windows の設定が必要です...)] というメッセージが表示された場合には、["Continue" (続行)] をクリックします。

注意

このモニタードライバーは MS ロゴの承認を受けており、このドライバのインストールによってシステムが破損することはありません。

認証済みのドライバは SAMSUNG のモニター製品ウェブサイトをご確認ください。

["Update Driver..." (ドライバのアップデート...)] タブで ["Driver" (ドライバ)] をクリック

します。

["Browse my computer for driver software" (コンピュータを参照してドライバソフトウェアを検索します)] チェックボックスをチェックして、["Let me pick from a list of device drivers on my computer" (コンピュータ上のデバイスドライバの一覧から選択します)] を

クリックします。

["Have Disk..." (ディスク使用)] をクリックして、ドライバセットアップファイルのあ

るフォルダ (たとえば D:\Drive) を選択し、[OK] をクリックします。

ソフトウェアの使用

画面上のリストからお使いのモニターモデルに一致するモデルを選択し、["Next" (次へ)] をクリックします。

10.

続いて表示される画面で、["Close" (閉じる)] → ["Close" (閉じる)] → ["OK" (OK)] → ["OK" (OK)]] をクリックします。

Microsoft® Windows® XP オペレーティングシステム

CD を CD-ROM ドライブに挿入します。

〔スタート〕をクリックし、〔コントロールパネル〕を選択します。

ソフトウェアの使用

〔クラシック表示に切り替える〕をクリックし、〔画面〕のアイコンをクリックします。

コントロールパネルの〔画面〕をダブルクリックします。

〔画面のプロパティ〕から〔設定〕-〔詳細設定〕を選択します。

ソフトウェアの使用

タブの中から〔モニタ〕をクリック。〔プロパティ〕ボタンをクリックし、次の画面で

〔ドライバの更新〕を選択します。

〔ハードウェアの更新ウィザード〕から〔一覧または特定の…〕を選択します。

次の画面で〔検索しないで、インストールするドライバを選択する〕をクリックし、

〔次へ〕進みます。

ソフトウェアの使用

〔ディスクを使用〕をクリックします。

10.

〔参照〕をクリックすると〔ファイルの場所〕が表示されます。

11.

〔ファイルの場所〕で CD-ROM ドライブを選択し、更に〔Driver〕フォルダをダブルク

リックし、〔開く〕をクリックします。

12.

「製造元のファイルのコピー元」に選択したドライブの「Driver」フォルダ名が表示さ

れたら〔OK〕をクリックし、該当するモニタ一のドライバを選択します。〔次へ〕をクリックします。

ソフトウェアの使用

13.

ソフトウェアをインストールする画面から、完了画面に移ります。〔完了〕ボタンをクリックし、続けて〔閉じる〕をクリックします。

ソフトウェアの使用

14.

モニタードライバのインストールはこれで完了です。

注意

このモニタードライバはマイクロソフトロゴに認定されており、インストールがシステムに悪影響を与えることはありません。

認証済みのドライバは SAMSUNG のモニター製品ウェブサイトをご確認ください。

http://www.samsung.com/

Microsoft® Windows® 2000 オペレーティングシステム

モニター上に["Digital Signature Not Found" (デジタル署名が見つかりません)] と表示された場合は、以下の手順を行います。

["Insert disk" (ディスク挿入)] ウィンドウで ["OK" (OK)] ボタンを選択します。

["File Needed" (必要なファイル)] ウィンドウで ["Browse" (参照)] ボタンをクリックしま

す。

A:(D:\Driver) を参照してから ["Open" (開く)] ボタンをクリックし、続いて ["OK" (OK)]

ボタンをクリックします。

インストール方法

["Start" (スタート)]、["Setting" (設定)]、["Control Panel" (コントロールパネル)] をクリ

ックします。

["Display" (画面)] アイコンをダブルクリックします。

["Settings" (設定)] タブを選択し、["Advanced" (詳細設定)] ボタンをクリックします。

["Monitor" (モニタ)] を選択します。

ケース 1:["Properties" (プロパティ)] ボタンが有効でない場合には、モニターが適切に設定されていることを意味します。インストールを中止してください。

ケース 2:["Properties" (プロパティ)] ボタンが有効になっている場合には、["Proper-

ties" (プロパティ)] ボタンをクリックして次の手順に進みます。

["Driver" (ドライバ)] をクリックし、続いて ["Update Driver..." (ドライバの更新...)] をクリックして ["Next" (次へ)] をクリックします。

["Display a list of the known drivers for this device so that I can choose a specific driver" (このデバイスの既知のドライバを表示して、その一覧から選択する)] を選択して ["Next" (次へ)] をクリックし、["Have disk" (ディスク使用)] をクリックします。

["Browse" (参照)] ボタンをクリックして A:(D:\Driver) を選択します。

["Open" (開く)] ボタンをクリックし、続けて ["OK" (OK)] ボタンをクリックします。

お使いのモニターのモデルを選択し、["Next" (次へ)] ボタンをクリックして、さらに ["Next" (次へ)] ボタンをクリックします。

10.

["Finish" (完了)] ボタンをクリックし、続いて ["Close" (閉じる)] ボタンをクリックしま

す。

["Digital Signature Not Found" (デジタル署名が見つかりません)] というウィンドウが表示された場合には、["Yes" (はい)] ボタンをクリックします。["Finish" (完了)] ボタンをクリックし、続いて ["Close" (閉じる)] ボタンをクリックします。

ソフトウェアの使用

Microsoft® Windows® Millennium オペレーティングシステム

["Start" (スタート)]、["Setting" (設定)]、["Control Panel" (コントロールパネル)] をクリ

ックします。

["Display" (画面)] アイコンをダブルクリックします。

["Settings" (設定)] タブを選択し、["Advanced" (詳細設定)] ボタンをクリックします。

["Monitor" (モニタ)] タブを選択します。

["Monitor Type" (モニタタイプ)] 領域で、["Change" (変更)] ボタンをクリックします

["Specify the location of the driver" (ドライバの場所を指定)] を選択します。

["Display a list of all the driver in a specific location..." (特定の場所にあるすべてのドライバ

一覧を表示し、インストールドライバを選択する)] を選択し、["Next" (次へ)] ボタンをクリックします。

["Have Disk" (ディスク使用)] ボタンをクリックします。

A:\ (D:\driver) を指定して、["OK" (OK)] ボタンをクリックします。

10.

["Show all devices" (すべてのデバイスを表示)] を選択し、コンピュータに接続されているものに対応するモニターを選択して、["OK" (OK)] をクリックします。

11.

[画面のプロパティ] ダイアログボックスが閉じるまで、["Close" (閉じる)] ボタンをクリックしてから ["OK" (OK)] ボタンをクリックする操作を繰り返します。

Microsoft® Windows® NT オペレーティングシステム

["Start" (スタート)]、["Settings" (設定)]、["Control Panel" (コントロールパネル)] をクリックし、続いて ["Display" (画面)] アイコンをダブルクリックします。

[登録情報の表示] ウィンドウで、[設定] タブをクリックしてから ["All Display Modes" (すべての表示モード)] をクリックします。

使用したいモード (解像度、色数および[Vertical frequency ( 垂直周波数)] を選択し、 ["OK" (OK)] をクリックします。

["Apply" (適用)] ボタンをクリックし、["Test" (テスト)] をクリックして画面が正常に表

示されるか確認します。画面が正常に表示されない場合には、別のモード (解像度、色数または周波数がより低いモード) に変更します。

注意

[すべての表示モード] にモードが表示されない場合には、ユーザーガイドのプリセットタイミングモードを参照して、解像度と [Vertical frequency (垂直周波数)] を選択します。

MagicInfo Pro インストール

設置

CD を CD-ROM ドライブに挿入します。

MagicInfo Pro のインストールファイルをクリックします。

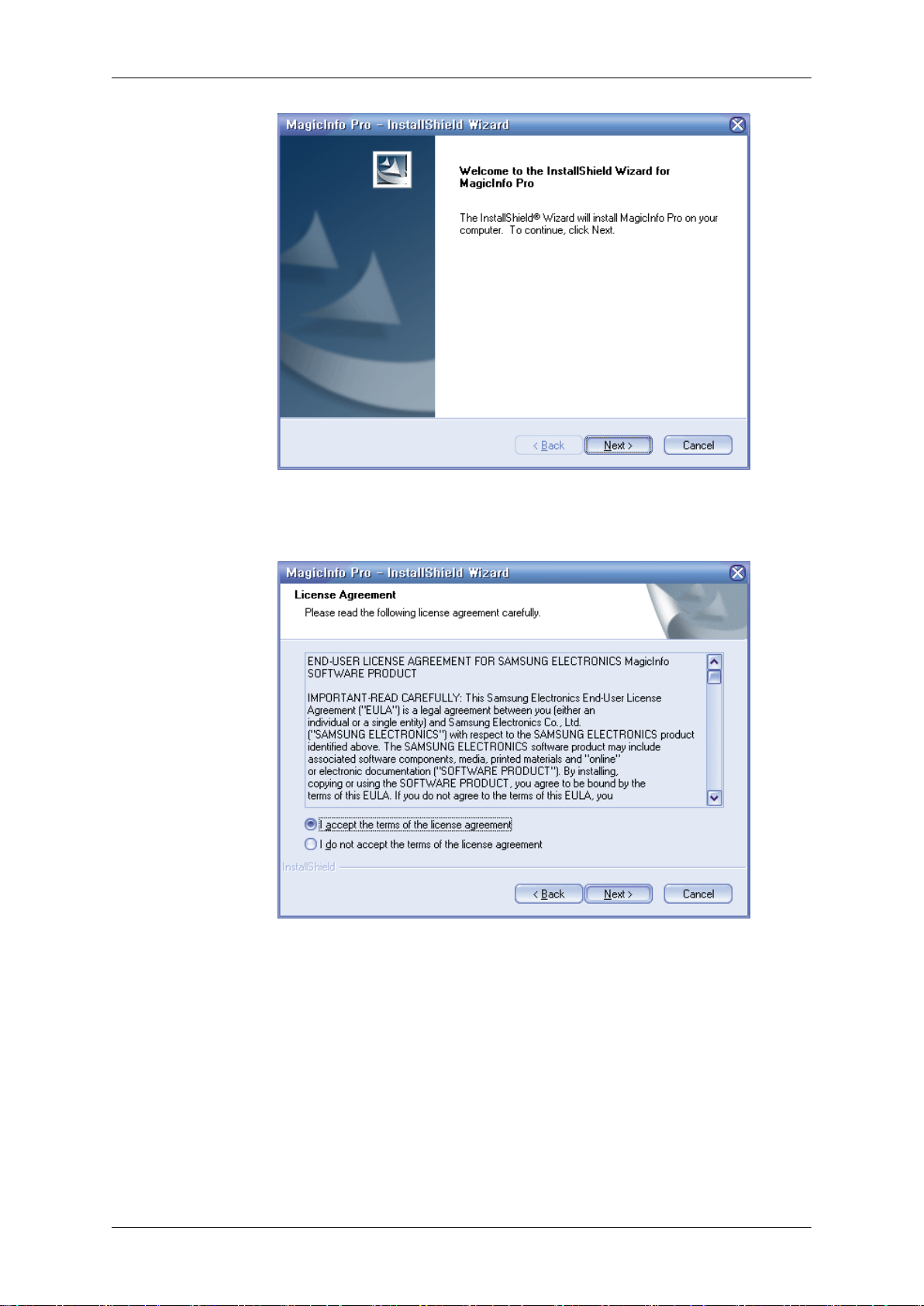

インストールシールドウィザードのウィンドウが表示されたら、“Next”をクリックします。

ソフトウェアの使用

["I agree to the terms of the license agreement" (使用許諾契約の条件に合意する)] を選択して、使用条件を承諾します。

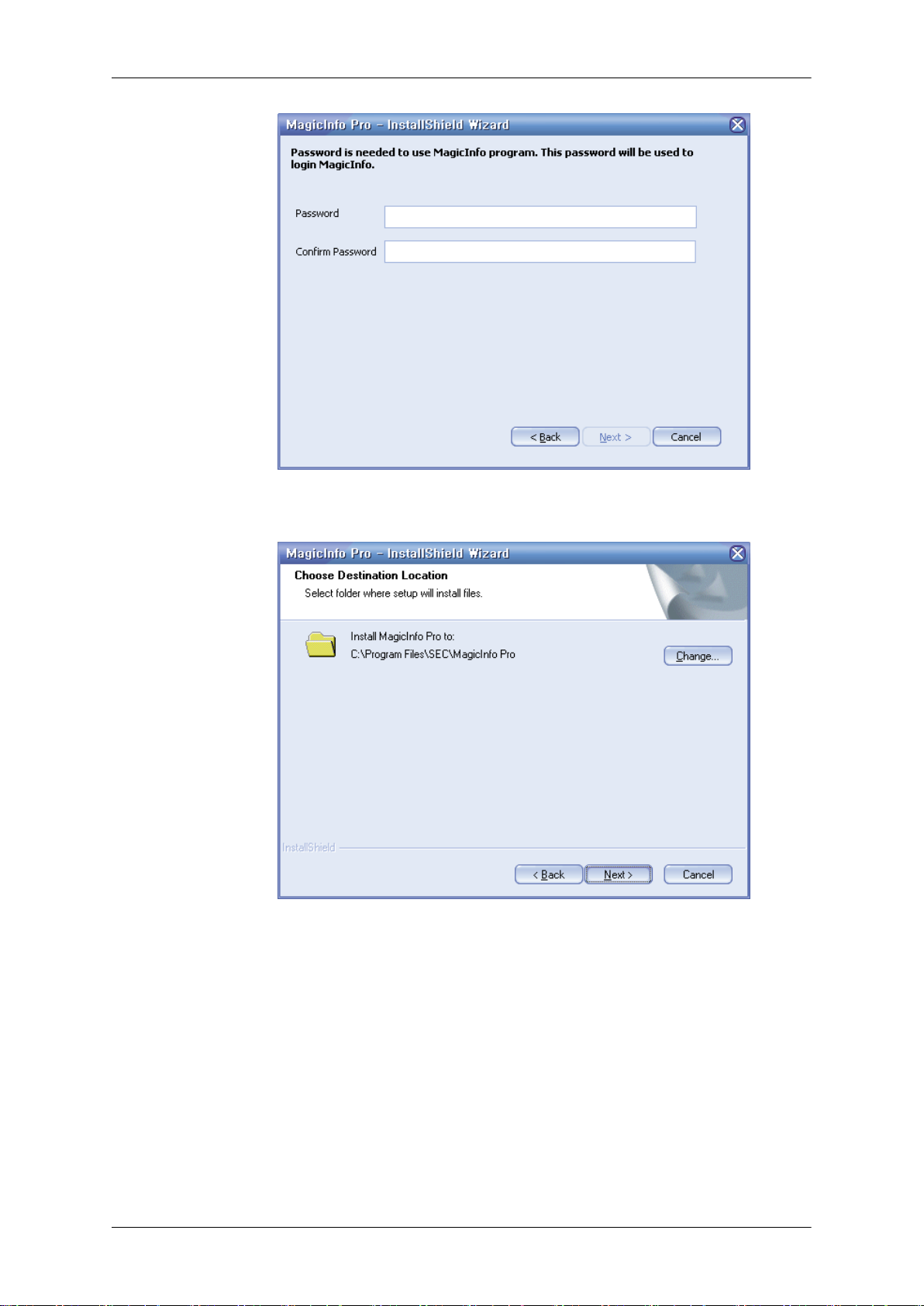

MagicNet Server プログラムにログインする必要があります。パスワードを入力してロ

グインしてください。パスワードは、ログイン後に変更することができます。

ソフトウェアの使用

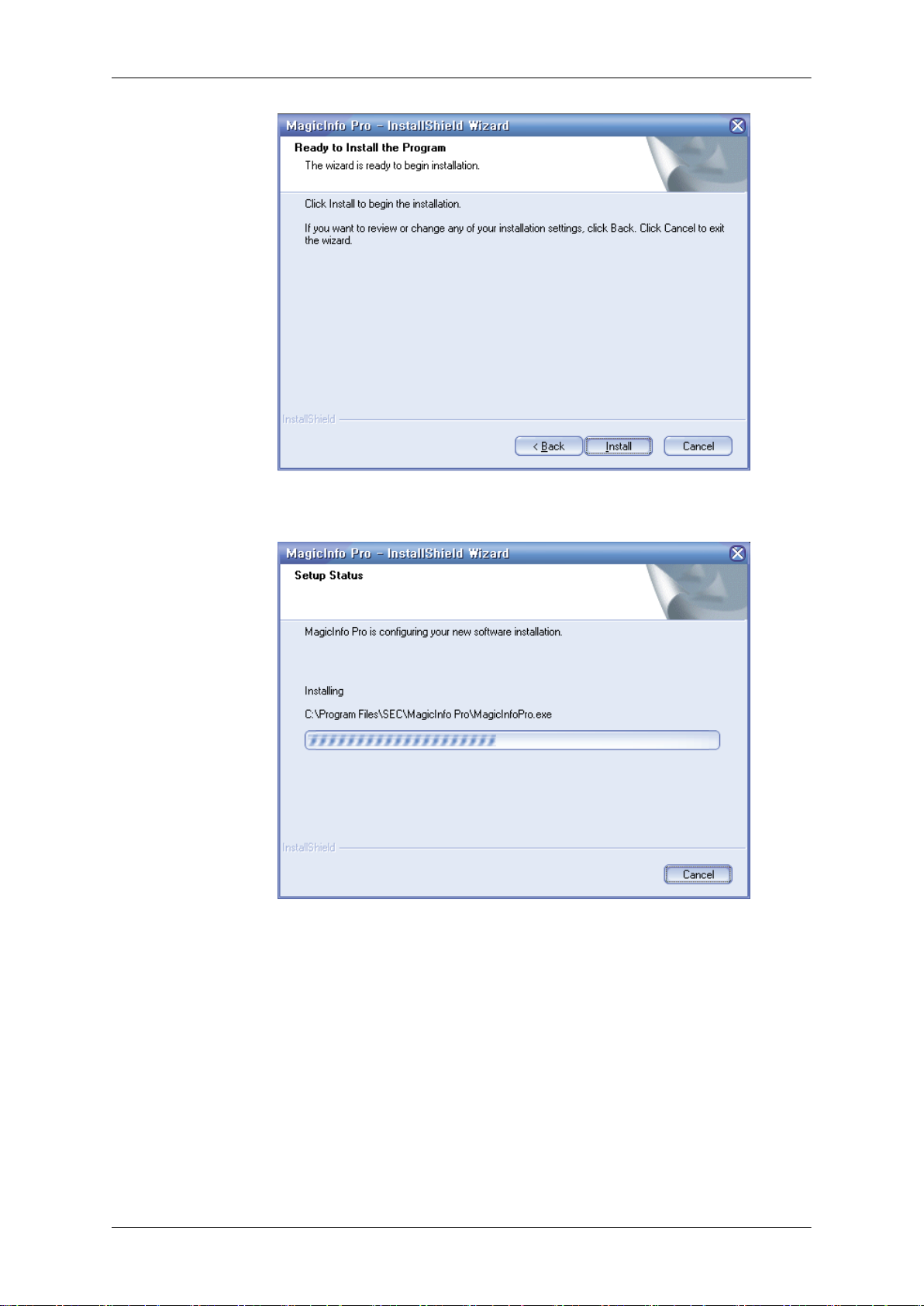

MagicInfo Pro プログラムをインストールするフォルダを選択します。

“Install”クリックします。

ソフトウェアの使用

["Installation Status" (インストールのステータス)] ウィンドウが表示されます。

MagicNet Server プログラムを正常に動作させるために、システムを再起動することを

推奨します。“Next”をクリックします。

ソフトウェアの使用

10.

11.

システム要件

最小推奨

インストールが終了すると、MagicNet の実行アイコンがデスクトップに表示されます。。

アイコンをダブルクリックしてプログラムを起動します。

CPU RAM

P1.8 256M 100M/1G Windows XP

P3.0Ghz 512M

E イーサネ

ット

Windows 2000 (Service Pack 4)

アプリケーション

WMP 以降

モニターの調整

入力

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

外部入力

MENU → ENTER → [入力] → ENTER → [外部入力 ]

→ , → ENTER

PC、DVI または LCD ディスプレイに接続されているその他の外部入力信号を選択して使用します。お好みの画面の選択に使用します。

1. PC

2. DVI

3. AV

4. HDMI

5. MagicInfo

6. TV

注意

•

モニターが外部ソースに切り替わると、 'SOURCE' はオフになります。

•

PC および DVI の場合は、ケーブルが切り離されると無効になります。

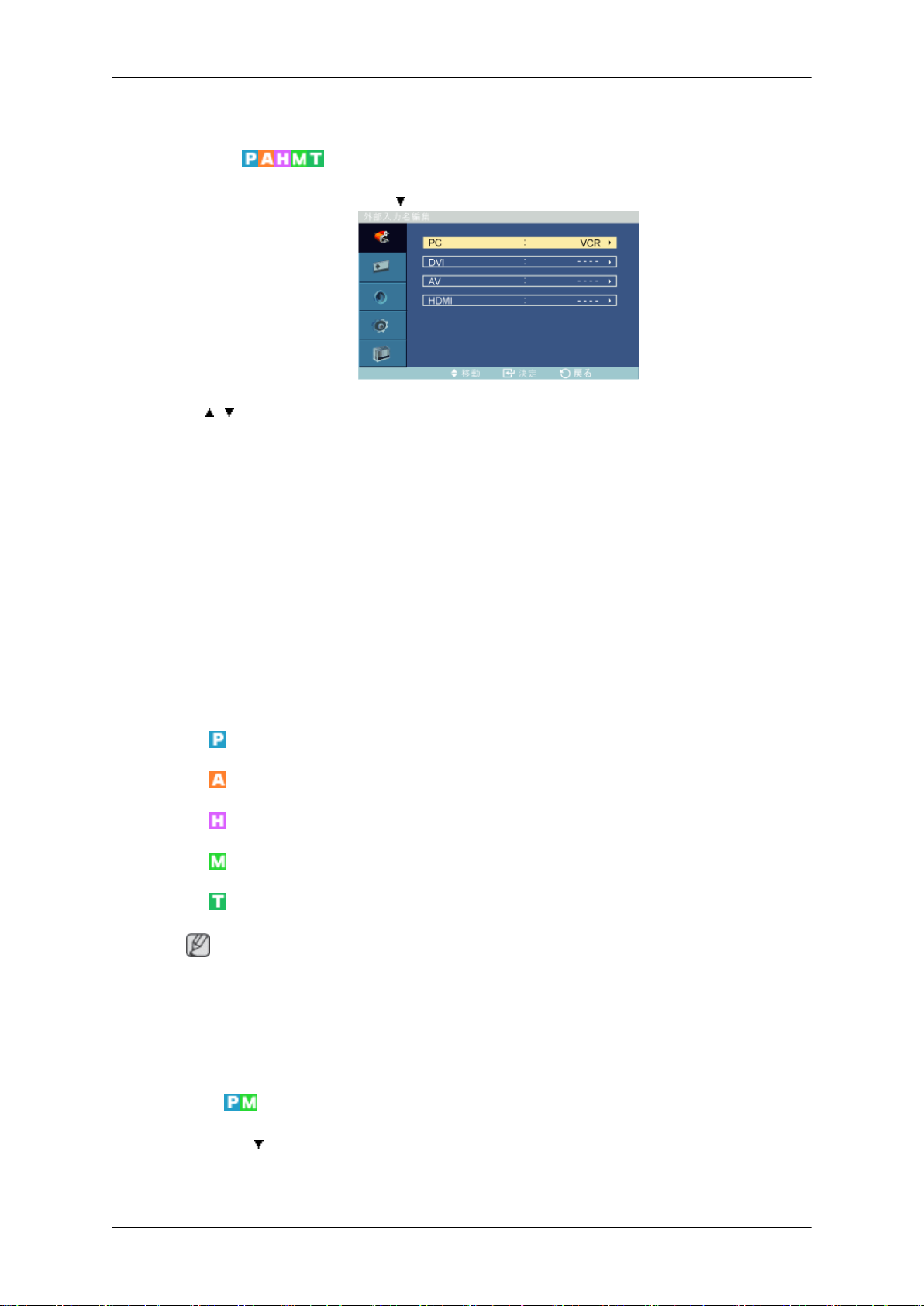

外部入力名編集

MENU → ENTER → [入力 ] → → [外部入力名編集 ]

→ , → ENTER

入力ジャックに接続されている入力機器に名称を付け、外部入力の選択をより簡単にします。

1. PC

モニターの調整

2. DVI

3. AV

4. HDMI

映像 [PC / DVI / MagicInfo モード]

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

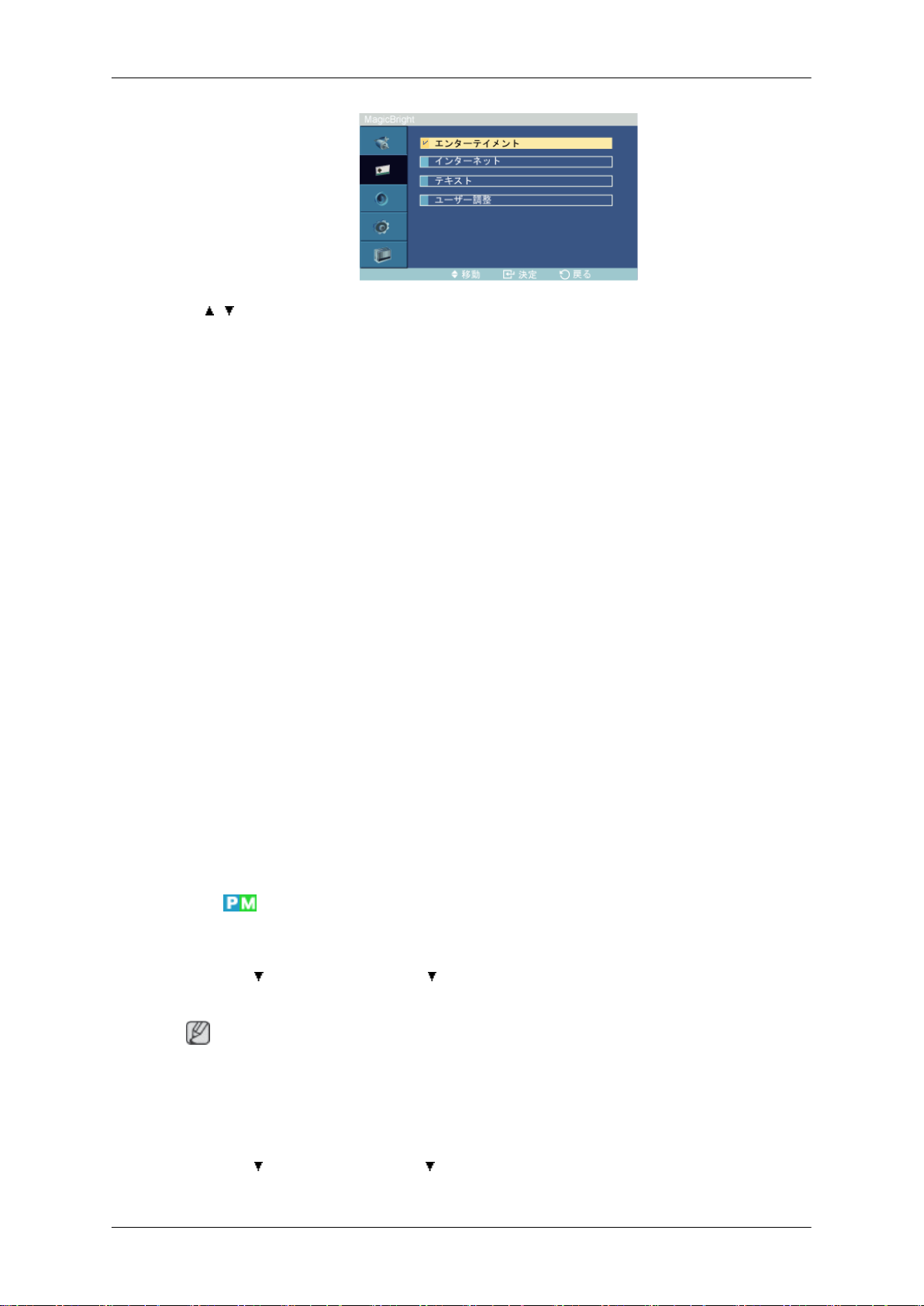

MagicBright

MENU → → ENTER → [映像 ] → ENTER → [MagicBright]

モニターの調整

→ , → ENTER

MagicBright は、表示している画像の内容に合わせて最適な表示環境を提供するための新しい機能です。現在、4 つのモード：エンタ一テイメント, インタ一ネット, テキスト, ユ一ザ一調整各モードには、固有の輝度値が設定されています。MagicBright ボタンを押すだけで、4 つの設定から 1 つを選択することができます。

(ダイナミックコントラストモードがオンの場合は使用できません)

エンターテイメント

高輝度

ユーザー調整

オンスクリーンメニューからお好みのコントラストと明るさに変更できます。

MENU → → ENTER → [映像 ] → → ENTER → [ユーザー調整 ]

DVD や VCD などの動画を見るためのモードです。

インターネット

中輝度

テキストとグラフのように、画像が混在するものを扱う場合のモードです。

テキスト

通常輝度

文書や大量のテキストを扱う作業用です。

ユーザー調整

値は弊社エンジニアが慎重に選択していますが、事前に設定された値では快適な表示にならない場合があります。

この場合、OSD メニューを使用して輝度とコントラストを調整。

(ダイナミックコントラストモードがオンの場合は使用できません)

注意

ユ一ザ一調整機能を使用して映像を調整する場合、 MagicBright がユ一ザ一調整モードになります。

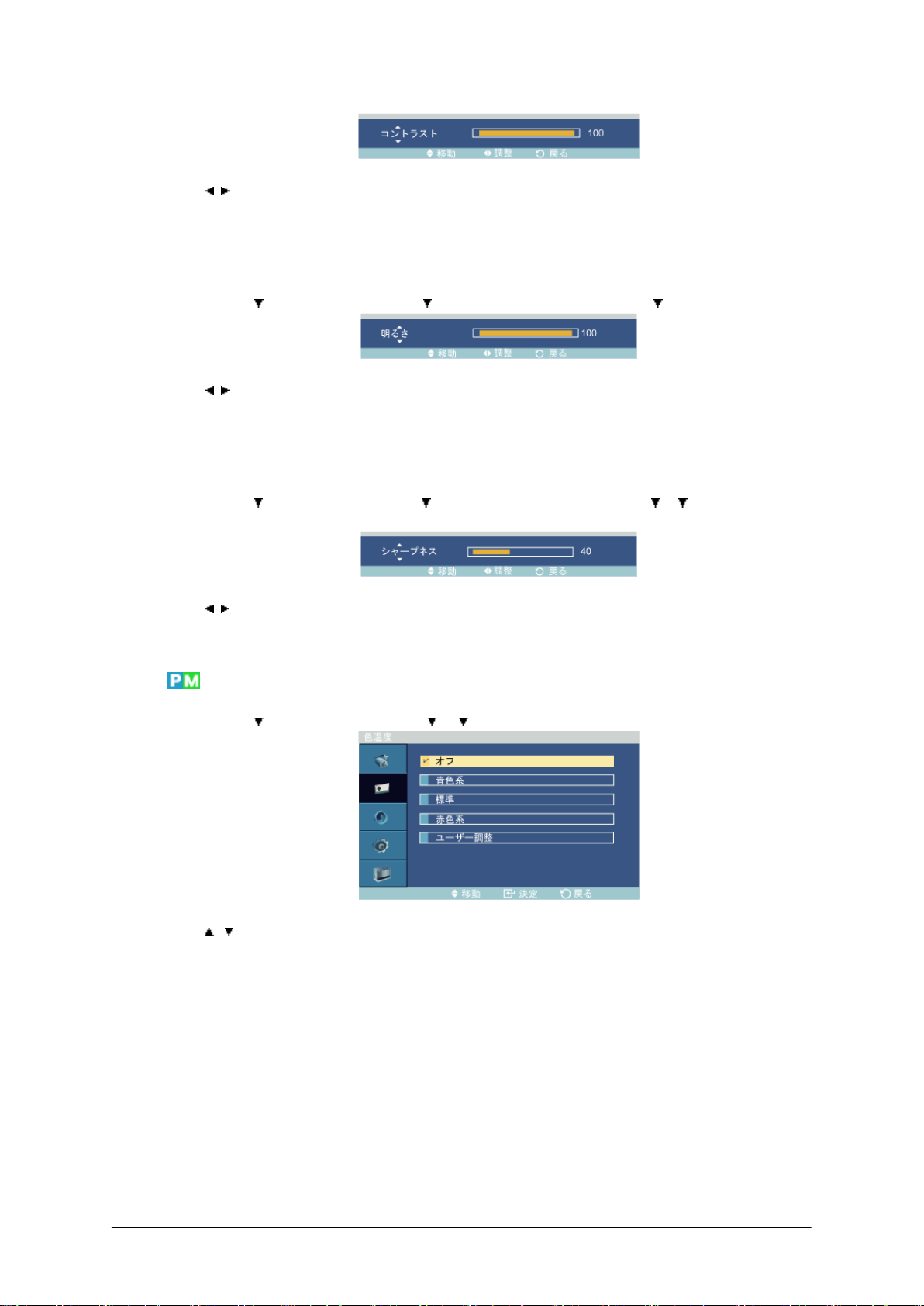

コントラスト

MENU → → ENTER → [映像 ] → → ENTER → [ユーザー調整 ] → ENTER→ [コントラスト ]

明るさ

モニターの調整

→ , → ENTER

コントラストを調整します。

MENU →

→ , → ENTER

明るさを調整します。

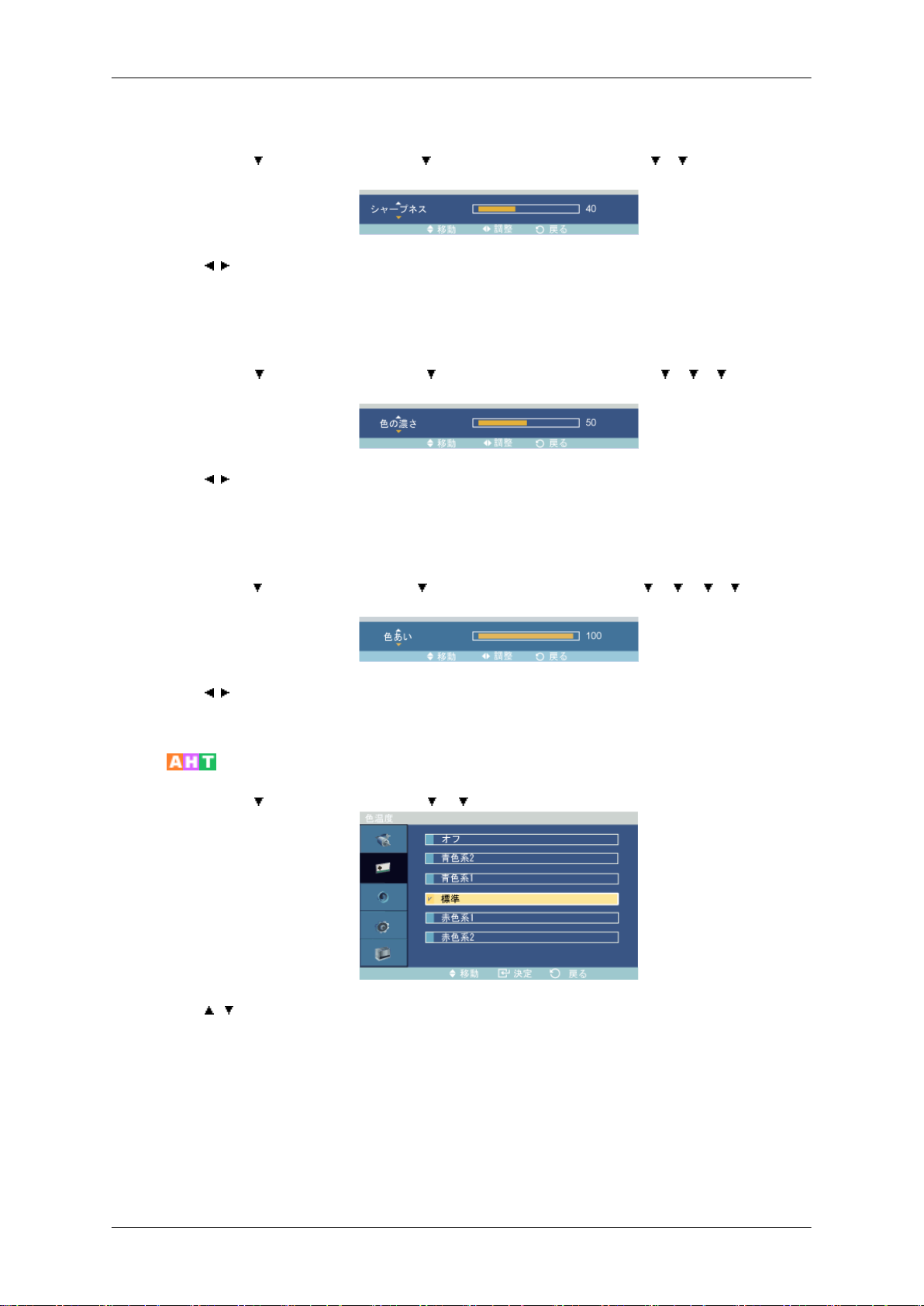

シャープネス

MENU → ープネス]

→ , → ENTER

シャープネスを調整します。

色温度

MENU → → ENTER → [映像 ] → → →ENTER → [色温度 ]

→ ENTER → [映像] → → ENTER → [ユーザー調整] → → ENTER→ [明るさ]

→ ENTER → [映像] → → ENTER → [ユーザー調整] → → → ENTER→ [シャ

→ , → ENTER

色の階調を変更できます。

(ダイナミックコントラストモードがオンの場合は使用できません)

オフ

青色系

標準

赤色系

ユーザー調整

色温度を青色系、標準、赤色系、またはユーザー調整,に設定した場合、Color Temp.機能は無効になります。

色温度をオフに設定している場合、カラー調整機能が無効になります。

カラー調整

赤、緑、青のそれぞれの色バランスを調整します。

MENU → → ENTER → [映像 ] → → → → ENTER → [カラー調整 ]

(ダイナミックコントラストモードがオンの場合は使用できません)

カラー調整機能を使用して映像を調整する場合、色温度がユ一ザ一調整モードになります。

赤

MENU → → ENTER → [映像 ] → → → → ENTER → [カラー調整 ] → ENTER → [赤 ]

モニターの調整

注意

→ , → ENTER

緑

MENU → [緑]

→ , → ENTER

青

MENU → → ENTER → [映像] → → → → ENTER → [カラー調整] → → → ENTER → [青]

→ , → ENTER

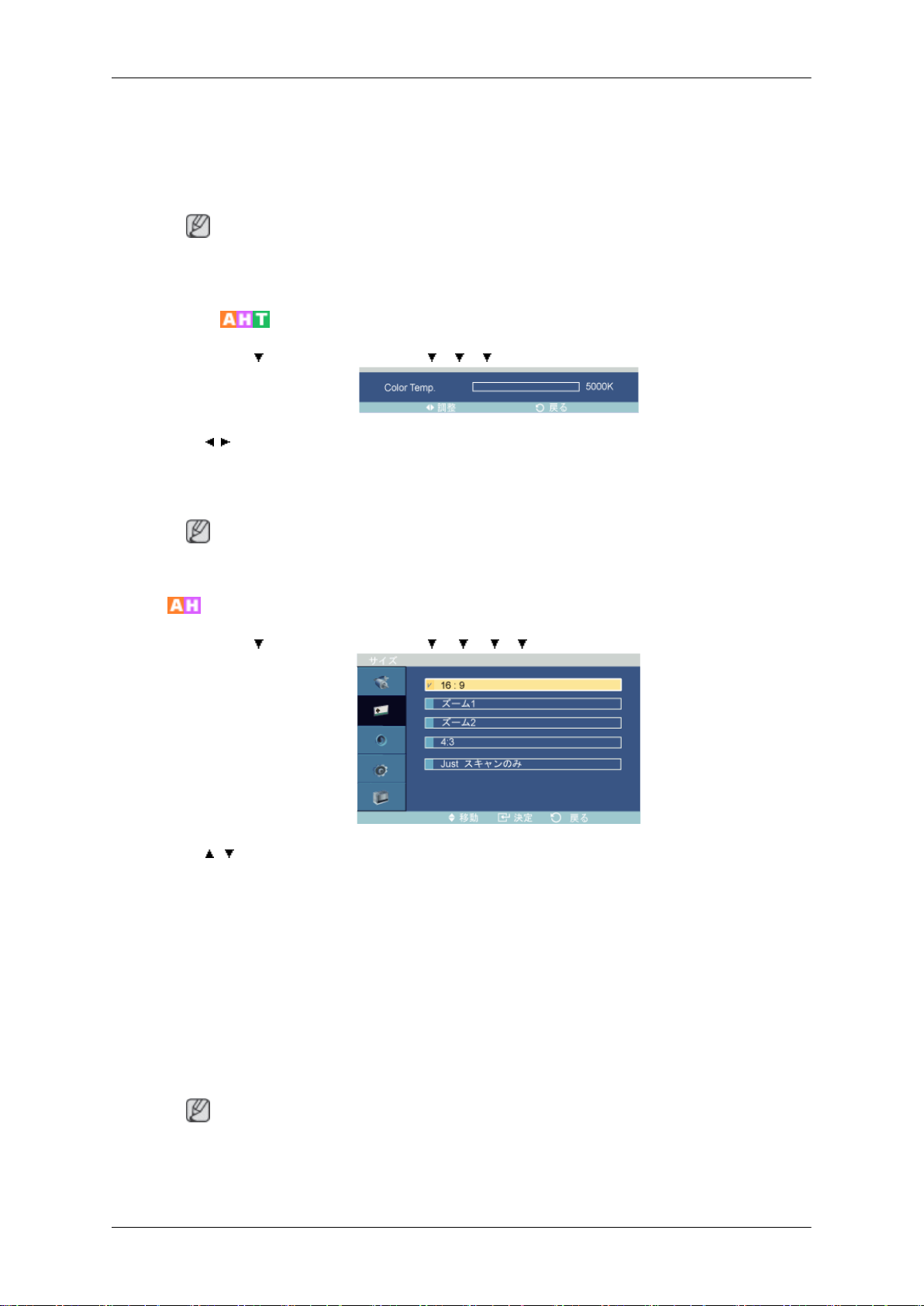

Color Temp.

MENU → → ENTER → [映像 ] → → → → ENTER → [Color Temp. ]

→ ENTER → [映像] → → → → ENTER → [カラー調整] → → ENTER→

→ , → ENTER

Color Temp.は、画像の色の「暖かさ」を示す指標です。

(ダイナミックコントラストモードがオンの場合は使用できません)

画面調整

モニターの調整

注意

(色温度がオフに設定されている場合にのみ有効になります。)

画面調整は、ゆらぎやちらつきのある不安定な映像の原因となるノイズを取り除くことにより、最適な映像を得るための微調整に使用します。細密調整を使用して満足な結果が得られない場合には、粗調整による調整を行ってから再度細密調整を行ってください。

(PC モードでのみ使用可)

粗調整

微調整

MENU →

MENU → → ENTER → [映像 ] → → → → → ENTER → [画面調整 ] → ENTER → [粗

調整 ]

→ , → ENTER

縦縞などのノイズを除去します。粗調整では、画面イメージ領域が移動する場合があります。水平コントロールメニューを使用して、中央に位置を合わせることができます。

MENU → → ENTER → [映像] → → → → → ENTER → [画面調整] → → ENTER → [微調整]

→ , → ENTER

横縞などのノイズを除去します。微調整後もノイズが残る場合は、周波数 (クロック速度) の調整を行ってから、調整し直してください。

→ ENTER → [映像 ] → → → → → ENTER → [画面調整 ]

H-ポジション

MENU → → [H-ポジション]

→ , → ENTER

画面の水平位置を調整します。

V-ポジション

MENU → → ENTER→ [V-ポジション]

→ , → ENTER

→ ENTER → [映像] → → → → → ENTER → [画面調整] → → → ENTER

→ ENTER → [映像] → → → → → ENTER → [V-ポジション] → → →

画面の垂直位置を調整します。

自動調整

MENU → → ENTER → [映像 ] → → → → → → ENTER → [自動調整 ]

微調整、粗調整およびポジションの値は、自動的に調整されます。コントロールパネルで解像度を変更すると、自動機能が実行されます。

(PC モードでのみ使用可)

注意

モニターが外部ソースに切り替わると、 'AUTO' はオフになります。

信号バランス

信号ケーブルが長いため弱くなっている RGB 信号を補強します。

モニターの調整

MENU →

(PC モードでのみ使用可)

信号バランス

MENU → → ENTER → [映像] → → → → → → → ENTER → [信号バランス ] → ENTER → [信号バランス ]

→ , → ENTER

信号ケーブルが長いため弱くなっている RGB 信号を補強します。

信号制御

MENU → → ENTER → [映像 ] → → → → → → → ENTER → [信号バランス ] → → ENTER → [信号制御 ]

→ ENTER → [映像] → → → → → → → ENTER → [信号バランス ]

R ゲイン

MENU → → → ENTER → [信号制御] → ENTER → [R ゲイン] → ENTER

→ , → ENTER

G ゲイン

→ ENTER → [映像] → → → → → → → ENTER → [信号バランス]

モニターの調整

MENU → → ENTER → [映像] → → → → → → → ENTER → [信号バランス] → → ENTER → [信号制御] → → ENTER→ [G ゲイン] → ENTER

→ , → ENTER

B ゲイン

MENU → → ENTER → [映像] → → → → → → → ENTER → [信号バランス] → → ENTER → [信号制御] → → → ENTER→ [B ゲイン] → ENTER

→ , → ENTER

R オフセット

MENU → → → ENTER → [信号制御] → → → → ENTER→ [R オフセット] → ENTER

→ , → ENTER

G オフセット

MENU → → → ENTER → [信号制御] → → → → → ENTER→ [G オフセット] → ENTER

→ , → ENTER

B オフセット

MENU → ス] → → ENTER → [信号制御] → → → → → → → ENTER[B オフセット] →

ENTER

→ ENTER → [映像] → → → → → → → ENTER → [信号バランス]

→ ENTER → [Picture] → → → → → → → ENTER → [信号バラン

サイズ

→ , → ENTER

MENU → → ENTER → [映像] → → → → → → → → ENTER → [サイズ ]

→ , → ENTER

サイズを切り替えられます。

1. 16:9

2. 4:3

ダイナミックコントラスト

MENU → → ENTER → [映像] → → → → → → → → → ENTER → [ダイナミックコントラスト]

モニターの調整

→ , → ENTER

ダイナミックコントラストは、画像信号の分布を自動的に検出して、最適なコントラストとなるように調整します。

オフ

オン

映像 [ AV / HDMI / TV モード]

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

モード

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

MENU → → ENTER → [映像 ] → ENTER → [モード]

モニターの調整

→ , → ENTER

モニターには工場出荷時にプリセットされた 4 つの自動映像設定("ダイナミック", "標準", "映画" and "ユーザー調整")があります。

ダイナミック、標準、映画、またはユーザー調整を有効にできます。

(ダイナミックコントラストモードがオンの場合は使用できません)

ダイナミック

標準

注意

モニターが外部ソースに切り替わると、 'P.MODE' はオフになります。

ユーザー調整

オンスクリーンメニューからお好みのコントラストと明るさに変更できます。

MENU → → ENTER → [映像 ] → → ENTER → [ユーザー調整 ]

(ダイナミックコントラストモードがオンの場合は使用できません)

コントラスト

MENU → → ENTER → [映像 ] → → ENTER → [ユーザー調整 ] → ENTER→ [コントラスト ]

→ , → ENTER

映画

ユーザー調整

明るさ

コントラストを調整します。

MENU →

→ , → ENTER

明るさを調整します。

→ ENTER → [映像] → → ENTER → [ユーザー調整] → → ENTER→ [明るさ]

シャープネス

MENU → → ENTER → [映像] → → ENTER → [ユーザー調整] → → → ENTER→ [シャープネス]

→ , → ENTER

画像のシャープネスを調整します。

色の濃さ

MENU → → ENTER → [映像] → → ENTER → [ユーザー調整] → → → → ENTER→ [色の濃さ]

→ , → ENTER

画像の色を調整します。

モニターの調整

色あい

色温度

MENU → → [色あい]

→ , → ENTER

画像の色あいを調整します。

MENU → → ENTER → [映像 ] → → →ENTER → [色温度 ]

→ ENTER → [映像] → → ENTER → [ユーザー調整] → → → → → ENTER

→ , → ENTER

色の階調を変更できます。個々の色成分もユーザーが調整することができます。

(ダイナミックコントラストモードがオンの場合は使用できません)

オフ

青色系 2

青色系 1

[色温度] を [青色系 2]、[青色系 1]、[標準]、[赤色系 1] または [赤色系 2] に設定した場合には、[Color Temp] 機能が無効になります。

Color Temp.

MENU → → ENTER → [映像 ] → → → → ENTER → [Color Temp. ]

→ , → ENTER

Color Temp.は、画像の色の「暖かさ」を示す指標です。

(ダイナミックコントラストモードがオンの場合は使用できません)

モニターの調整

標準

赤色系 1

赤色系 2

注意

サイズ

注意

(色温度がオフに設定されている場合にのみ有効になります。)

MENU → → ENTER → [映像 ] → → → → → ENTER → [サイズ ]

→ , → ENTER

サイズを切り替えられます。

1. 16:9

ズーム 1

ズーム 2

4. 4:3

スキャンのみ

(ダイナミックコントラストモードがオンの場合は使用できません)

注意

ズーム 1 、ズーム 2 は HDMI では使用できません。

スキャンのみは HDMI でのみ使用できます。

デジタル NR

MENU → → ENTER → [映像] → → → → → → ENTER → [デジタル NR ]

→ , → ENTER

ノイズ除去機能をオフ / オンできます。デジタルノイズ除去機能は、よりクリアで生き生きとした画像を実現します。

モニターの調整

オフ

オン

フイルムモ一ド

MENU → → ENTER → [映像] → → → → → → → ENTER → [フィルムモード ]

→ , → ENTER

フィルムモードをオフ/オンできます。

フィルムモード機能によって、劇場品質で映像を楽しむことができます。

(HDMI モードでは使用できません。)

オフ

オン

ダイナミックコントラスト

MENU → → ENTER → [映像] → → → → → → → → ENTER → [ダイナミックコントラスト]

→ , → ENTER

ダイナミックコントラストは、画像信号の分布を自動的に検出して、最適なコントラストとなるように調整します。

オフ

オン

明るさセンサー

MENU → → ENTER → [映像] → → → → → → → → → ENTER → [明るさセンサー]

→ , →ENTER

明るさセンサーは、入力された画像信号の分布を自動的に検出して、最適な明るさとなるように調整します。

オフ

モニターの調整

音声

モード

オン

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

MENU → → → ENTER → [音声 ] → ENTER → [モード ]

モニターの調整

→ , → ENTER

モニターはハイファイステレオアンプを内蔵しています。

標準

工場出荷時の設定に戻すには標準を選択します。

音楽

ミュージックビデオやコンサートを視聴する場合は、音楽を選択します。

映画

映画を視聴する場合は、映画を選択します。

ニュース

大部分が会話で構成される番組(ニュースなど) を視聴する場合は、ニュースを選択します。

ユーザー調整

好みに合わせて音声設定を調整することができます。

MENU →

注意

•

調整の際は、音量が 0 に設定されていても音声が鳴ります。

•

ユーザー調整機能を使用して音声の調整を行うと、モードがユーザー調整モードになります。

低音

MENU →

→ , → ENTER

低音を強調します。

お好みで設定を調整したい場合は、ユーザー調整を選択します。

→ → ENTER → [音声 ] → → ENTER → [ユーザー調整 ]

→ → ENTER → [音声 ] → → ENTER → [ユーザー調整 ]→ENTER→ [低音 ]

高音

MENU →

→ , → ENTER

高音を強調します。

→ → ENTER → [音声 ] → → ENTER → [ユーザー調整 ]→ →ENTER→ [高音 ]

バランス

自動音量

モニターの調整

MENU → → → ENTER → [音声 ] → → ENTER → [ユーザー調整 ]→ → →ENTER→ [バランス ]

→ , → ENTER

左右のスピーカーの音声バランス調整ができます。

MENU → → → ENTER → [音声 ] → → → ENTER → [自動音量 ]

→ , → ENTER

放送局との音量の差を低減します。

SRS TS XT

MENU → → → ENTER → [音声 ] → → → → ENTER → [SRS TS XT]

→ , → ENTER

SRS TS XT は、2 台のスピーカーで 5.1 チャンネルのコンテンツを再生するときの問題を解決する特許取得済みの SRS 技術です。TruSurround は、テレビの内蔵スピーカーなどのスピーカー 2 台で構成される再生システムで、素晴らしい仮想サラウンド音声環境を実現します。すべてのマルチチャンネルフォーマットと完全な互換性があります。

オフ

オン

オフ

オン

設定

モニターの調整

注意

モニターが外部ソースに切り替わると、 'SRS' はオフになります。

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

言語

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

MENU → → → → ENTER → [設定 ] → ENTER → [言語 ]

→ , → ENTER

11 の言語のいずれかを選択できます。

時刻

注意

言語の選択は、OSD の言語にのみ反映されます。コンピュータ上で実行されるソフトウェアには影響しません。

時刻設定、スリープタイマー、オンタイマー、オフタイマーの 4 つのうち、いずれかのタイマー設定を選択します。

MENU → → → → ENTER → [設定] → → ENTER → [時刻 ]

時刻設定

MENU → → → → ENTER → [設定] → → ENTER → [時刻 ] → ENTER→ [時刻設定 ]

→

, → , → ENTER

現在の時刻を設定します。

スリープタイマー

モニターの調整

MENU → プタイマー ]

→ , → ENTER

指定した分数が過ぎるとモニターが自動的にオフになるよう設定します。

2. 30

3. 60

4. 90

5. 120

→ → → ENTER → [設定 ] → → ENTER → [時刻 ] → → ENTER→ [スリー

オフ

6. 150

7. 180

オンタイマー

MENU → → → → ENTER → [設定 ] → → ENTER → [時刻 ] → → → ENTER→ [オンタイマー ]

→ , / , → ENTER

指定した時刻に LCD ディスプレイが自動的にオンになります。LCD ディスプレイが自動的にオンになったときのモードと音量レベルを調整します。

オフタイマー

モニターの調整

MENU → [オフタイマー ]

→ , / , → ENTER

指定した時刻に LCD ディスプレイが自動的にオフになります。

→ → → ENTER → [設定 ] → → ENTER → [時刻 ] → → → → ENTER→

メニューの背景透明度

MENU → → → → ENTER → [設定] → → → ENTER → [メニューの背景透明度 ]

→ , → ENTER

OSD の背景の透明度を変更します。

高

中

低

不透明

安全ロック PIN

MENU → → → → ENTER → [設定] → → → → ENTER → [安全ロック PIN ]

[0∼9] → [0∼9] → [0∼9]

→

パスワードを変更できます。

省電力

MENU → → → → ENTER → [設定] → → → → → ENTER → [省電力 ]

モニターの調整

→ , → ENTER

この機能は、省エネのためにユニットの電力消費の調整を行います。

オフ

オン

注意

スタンバイ時の消費電力を減らすには、省電力をオンに設定します.ただし、省電力がオンになっているときには、MDC のリモート Power On 機能および MagicInfo の WOL (Wake On LAN)機能は使用できません。

HDMI 黑しベル

MENU → → → → ENTER → [設定] → → → → → → ENTER → [HDMI 黑しベル ]

画像分割

モニターの調整

→ , → ENTER

DVD またはセットトップボックスが HDMI を経由してテレビに接続されている場合、接続している外部デバイスによっては、ブラックレベルの上昇、コントラストの低下、変色などの画質の低下の原因となることがあります。この場合には、HDMI 黑しベルを設定してテレビの画質を調整してください。

標準

低

画像分割は、各スクリーンが画面全体の一部になるように表示したり、同じ画像を各スクリーンに繰り返し表示できるように接続されたビデオスクリーンのセットです。

画像分割がオンになっているときには、画像分割画面の設定を調整することができます。

MENU → → → → ENTER → [設定] → → → → → → → ENTER → [画像分割 ]

注意

画像分割の実行時には、自動調整、画面調整、およびサイズ機能は使用できません。画像分割は、MagicInfo モードでは動作しません。

画像分割

MENU → → ENTER → [画像分割 ]

→ , → ENTER

選択したディスプレイの画像分割機能のオン/オフを切り替えます。

フォーマット

MENU → → → → ENTER → [設定] → → → → → → → ENTER → [画像分割 ] → → ENTER → [フォーマット ]

→ → → ENTER → [設定] → → → → → → → ENTER → [画像分割 ]

オフ

オン

水平

モニターの調整

→ , → ENTER

分割したスクリーンを表示するフォーマットを選択できます。

フルモード

余白なしに全画面表示を行います。

ナチュラルモード

元の縦横費を保ったまま、自然な画像を表示します。

垂直

MENU →

→ → ENTER → [水平 ]

→

→ , → ENTER

水平方向に画面をいくつの部分に分割するかを設定します。

画像分割は:1, 2, 3, 4, および 5.

MENU → → → → → ENTER → [垂直 ]

→ → → ENTER → [設定] → → → → → → → ENTER → [画像分割 ]

画面分割

→ , → ENTER

垂直方向に画面をいくつの部分に分割するかを設定します。

画像分割は:1, 2, 3, 4, および 5.

MENU → → → → ENTER → [設定] → → → → → → → ENTER → [画像分割 ] → → → → → ENTER → [画面分割 ]

画面分割

モニターの調整

スクリーンは分割できます。多数のスクリーンを異なるレイアウトや分割方法にすることができます。

•

[画面分割]からモードを選択します。

•

[表示選択]からディスプレイを選択します。

•

選択したモードの数字をオスと、配置が設定されます。

画面分割機能は、静止画が画面上に長時間表示されたときに発生することのある残像を防止するのに使用します。

•

画面分割機能は、一定の時間感覚で画面をスクロールします。

•

この機能は、電源がオフになっているときには使用できません。

MENU → 割]

ピクセルシフト

MENU → 割] → ENTER → [ピクセルシフト] → ENTER → [ピクセルシフト] →

→ → → ENTER → [設定] → → → → → → → → ENTER → [画面分

, → ENTER

PDP 上のすべてのピクセルを水平または垂直方向に動かすこの機能を使用して、画面に残

像が発生するのを防止することができます。

オフ

オン

Horizontal Dot

MENU → 割] → ENTER → [ピクセルシフト] → → ENTER → [Horizontal Dot] → , → ENTER

→ → → ENTER → [設定] → → → → → → → → ENTER → [画面分

画面を水平方向に何ピクセル移動するか設定します。

画像分割は:0, 1, 2, 3, および 4.

Vertical Line

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] → ENTER → [ピクセルシフト] → → → ENTER → [Vertical Line] → , → ENTER

モニターの調整

時間

Timer

画面を垂直方向に何ピクセル移動するか設定します。

画像分割は:0, 1, 2, 3, および 4.

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] → ENTER → [ピクセルシフト] → → → → ENTER → [時間] → , → ENTER

それぞれ、水平または垂直方向の動作を実行する間隔を設定します。

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] →

→ ENTER → [Timer] → ENTER → [Timer] → , → ENTER

モード

モニターの調整

画面焼き付き防止のタイマーを設定することができます。

残像を消去するための処理を開始する場合には、処理は設定された時間行われ、自動的に完了します。

オフ

オン

Period

MENU → 割] → → ENTER → [Timer] → → ENTER → [モード] → , → ENTER

画面分割タイプを変更できます。

MENU → 割] → → ENTER → [Timer] → → → ENTER → [Period] → , → ENTER

→ → → ENTER → [設定] → → → → → → → → ENTER → [画面分

スクロール

バー

消しｺﾞﾑ

→ → → ENTER → [設定] → → → → → → → → ENTER → [画面分

この機能を使用して、各モードセットにおける実行間隔をタイマーに設定します。

時間

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] → → ENTER → [タイマー] → → → → ENTER → [時間] → , → ENTER

設定された間隔の範囲内で、実行する時間を指定します。

•

スクロール

モニターの調整

モード-スクロール :1~5 秒

モード-バー, 消しｺﾞﾑ :10~50 秒

バー

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] →

この機能により、パターンに従って PDP 上のすべてのピクセルを動かして、画面に残像が発生するのを防止します。

特に画面上に静止画像を長時間表示したとき、画面上に残像または記号が残っている場合には、この機能を使用します。

MENU → 分割] →

→ → ENTER → [スクロール]

→ → → ENTER → [Setup] → → → → → → → → ENTER → [画面

→ → →ENTER → [バー]

この機能を使用して、長い黒白の垂直線を動かすことにより、画面上に残像が発生するのを防止します。

消しｺﾞﾑ

モニターの調整

MENU → → → → ENTER → [設定] → → → → → → → → ENTER → [画面分割] → → → → →ENTER → [消しｺﾞﾑ]

この機能はます。

解像度の選択

MENU → → → → ENTER → [設定] → → → → → → → → →ENTER → [解像度の選択 ]

→ , → ENTER

コンピュータのグラフィックカードの解像度を 1024 x 768 @ 60Hz、1280 x 768 @ 60Hz、 1360 x 768 @ 60Hz または 1366 x768 @ 60Hz に設定したときに画面が正常に表示されない場合は、この機能（Resolution Select）を使用して指定した解像度で画面を表示することができます。

、長方形のパターンを動かすことによって画面上に残像が発生するのを防止し

注意

PC モードでのみ使用可

オフ

2. 1024 X 768

3. 1280 X 768

4. 1360 x 768

5. 1366 X 768

注意

メニューの選択は、画面解像度が 1024 x 768 @ 60Hz、1280 x 768 @ 60Hz、1360 x 768 @ 60Hz または 1366 x768 @ 60Hz に設定されているときにのみ可能です。

電源オン調整

MENU → → → → ENTER → [設定] → → → → → → → → → → ENTER → [電源オン調整 ]

→ , → ENTER

画面の電源がオンになる時間を調整します。

注意:過電圧を避けるために、電源がオンになる時間を長く設定します。

モニターの調整

サイドグレー

MENU → → → → ENTER → [設定] → → → → → → → → → → → ENTER → [サイドグレー ]

→ , → ENTER

画面背景のグレーの明るさを選択します。

2. Light

3. Dark

リセット

オフ

製品の設定を工場出荷時のデフォルト値に戻します。リセット機能は PC / DVI を使用しているときにのみ使用できます。

MENU → ENTER → [リセット ]

画像リセット

MENU → → → → ENTER → [設定] → → → → → → → → → → → → ENTER → [リセット ]→ ENTER → [画像リセット ]

→ → → ENTER → [設定] → → → → → → → → → → → →

→ , → ENTER

注意

PC モードでのみ使用可

注意

リセット機能は、画像分割がオンのときには使用できません。

カラーリセット

MENU → → → → ENTER → [設定] → → → → → → → → → → → → ENTER → [リセット ]→

→ , → ENTER

モニターの調整

→ ENTER → [カラーリセット ]

ライト調整

MENU → → → → ENTER → [設定] → → → → → → → → → → → → → ENTER → [ライト調整 ]

→ , → ENTER

エネルギー消費を抑えるため、インバーターランプの調整に使用します。

注意

この機能は、PC, DVI, AV, HDMI, TV モードでダイナミックコントラストがオンになっているときには動作しません。

マルチコントロール

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

マルチコントロール

SET に固有の ID を割り当てます。

MENU → → → → → ENTER → [マルチコントロール ] → ENTER

→ , → [0~9]

•

ID 設定

モニターの調整

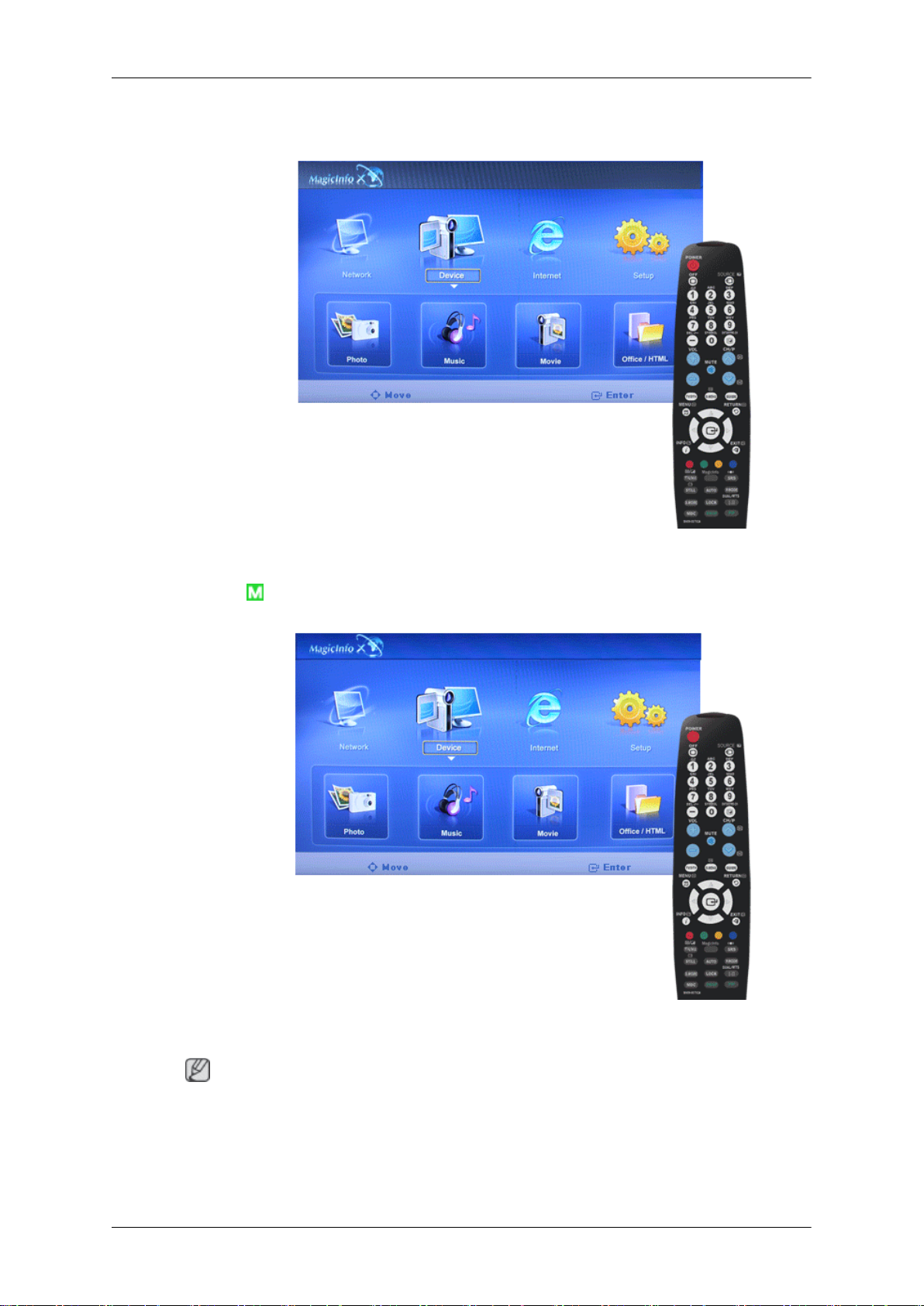

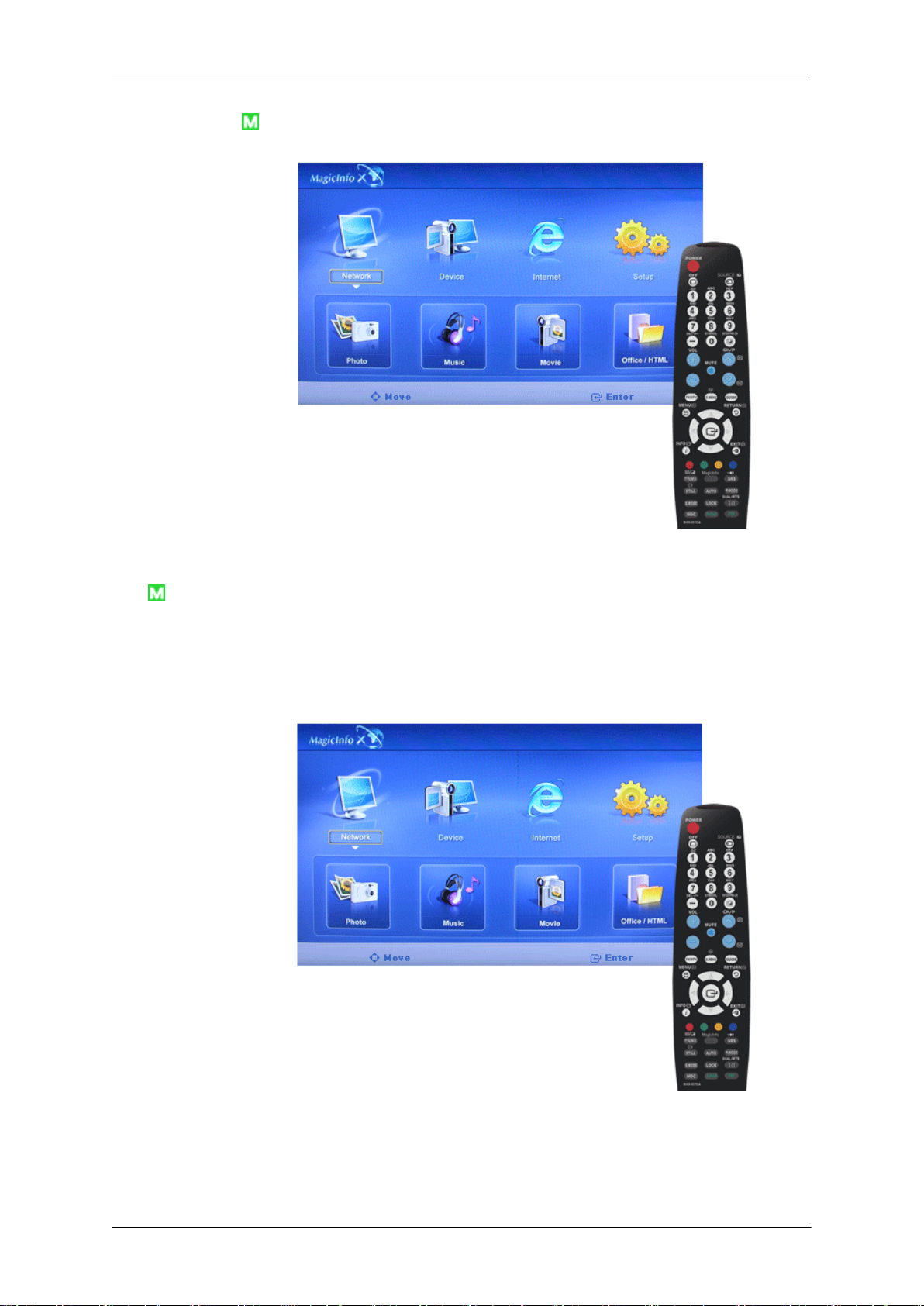

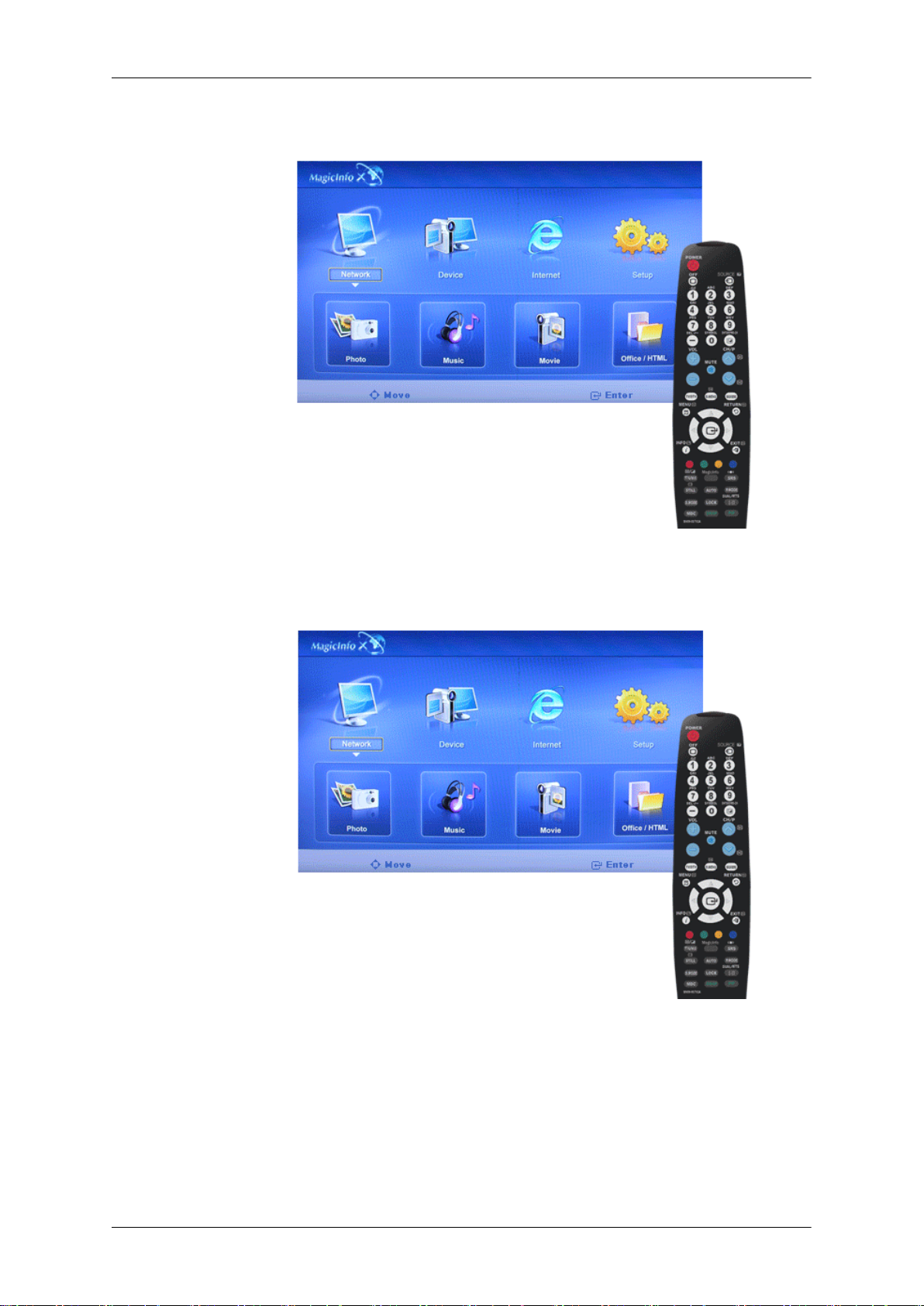

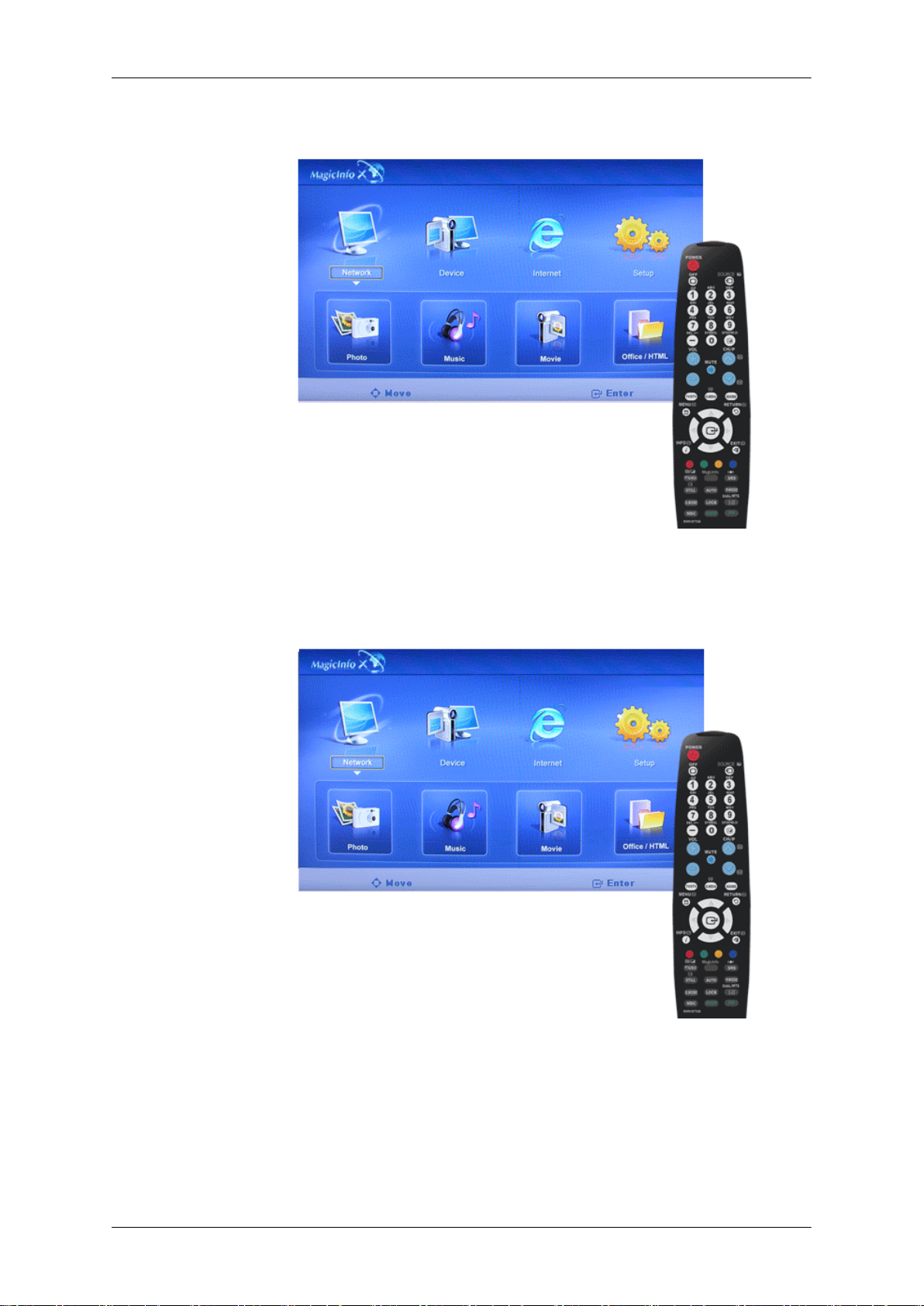

MagicInfo

SET に固有の ID を割り当てます。

•

ID 入力

SET ごとに送信機の機能を選択します。送信機設定に対応する ID を持つ SET のみが有効になります。

利用可能なモード

•

PC / DVI

•

HDMI

•

MagicInfo

•

注意

•

TV メニューは、TV チューナーボックスがインストールされている場合に利用可能になります。

•

MagicInfo メニューは、MXn または MX モデルでネットワークボックスがインストール

されている場合に利用できます。

注意

•

このモニターセット用のオペレーティングシステムは、英語のみをサポートしているため、その他の言語は正常に表示されません。

•

MagicInfo の場合は、リモコンを使用してこの操作を実行できます。ただし、独立した USB キーボードの使用をお勧めします。

モニターの調整

•

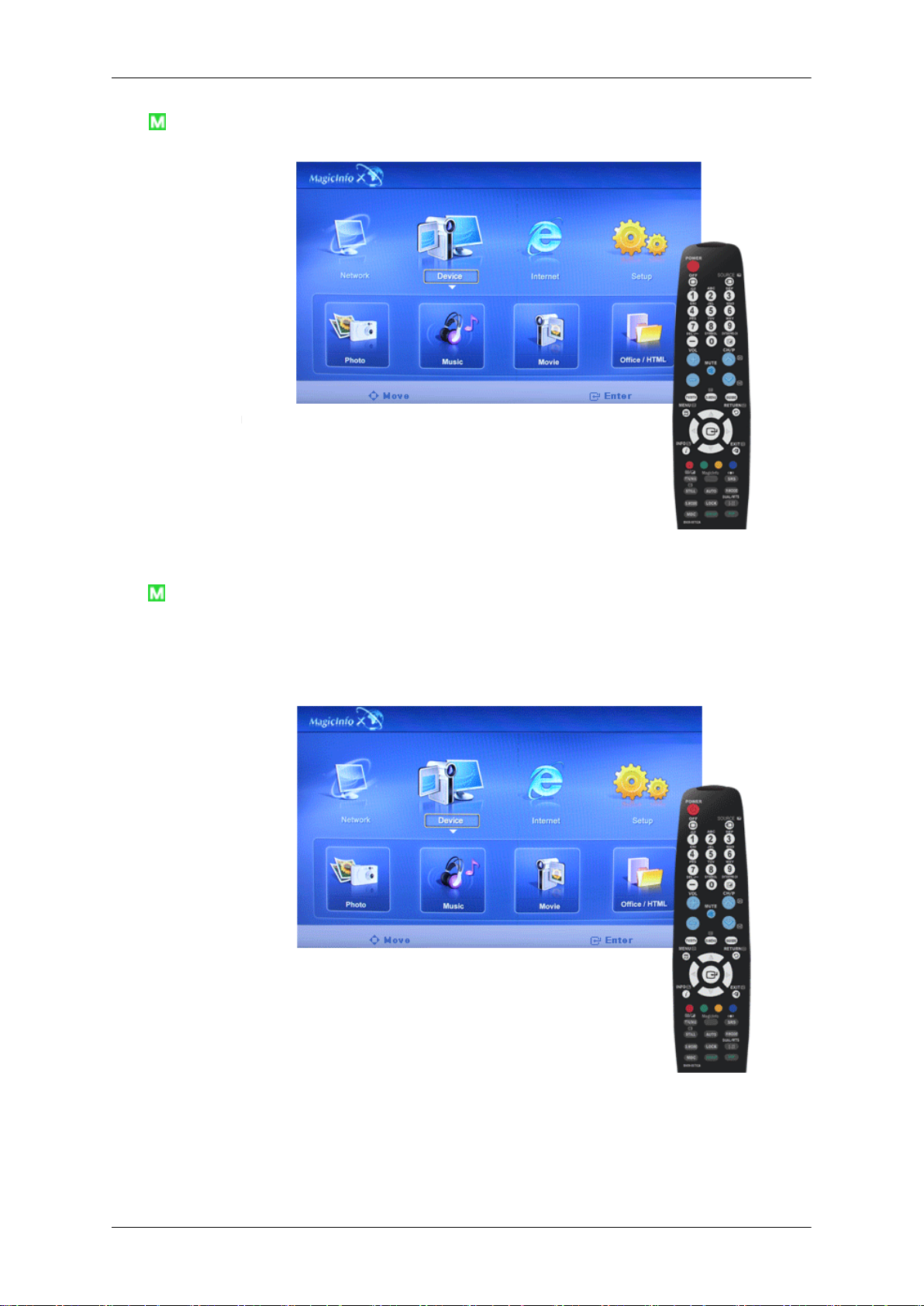

Device モードの MagicInfo では、外部デバイスを起動中に移動するとエラーの原因とな

る場合があります。電源がオフになっているときか、プレーヤーが正常に動作しているときにのみ周辺機器の取り外しを行うようにしてください。

•

ネットワークに使用されている LAN ケーブルを外さないでください（例:ビデオ表示）.外した場合には、プログラム (MagicInfo) が停止することがあります。ケーブルを外したら、システムを再起動してください。

•

USB 機器に使用されている LAN ケーブル（例:ビデオ表示）.外した場合には、プログラム (MagicInfo) が停止することがあります。

•

他の入力信号に切り替えるには、MagicInfo の SOURCE ボタンを押します。

•

モニターにプリセットされているパスワードは"000000"です。

•

サーバープログラムの Power-On オプションは、モニターの電源が完全にオフになっている場合にのみ機能します。

モニターのシステムエラーの原因となる場合がありますので、モニターの終了中に Power-

On オプションを使用しないようにしてください。

•

MagicInfo の OSD 画面は、ネットワークとデバイスで同じです。

•

MagicInfo を MagicInfo Pro Server プログラムとともに使用するとき:Perform Network モード.

•

モニタに直接接続されたデバイスで MagicInfo を使用しているときは Device モードを実行します。

•

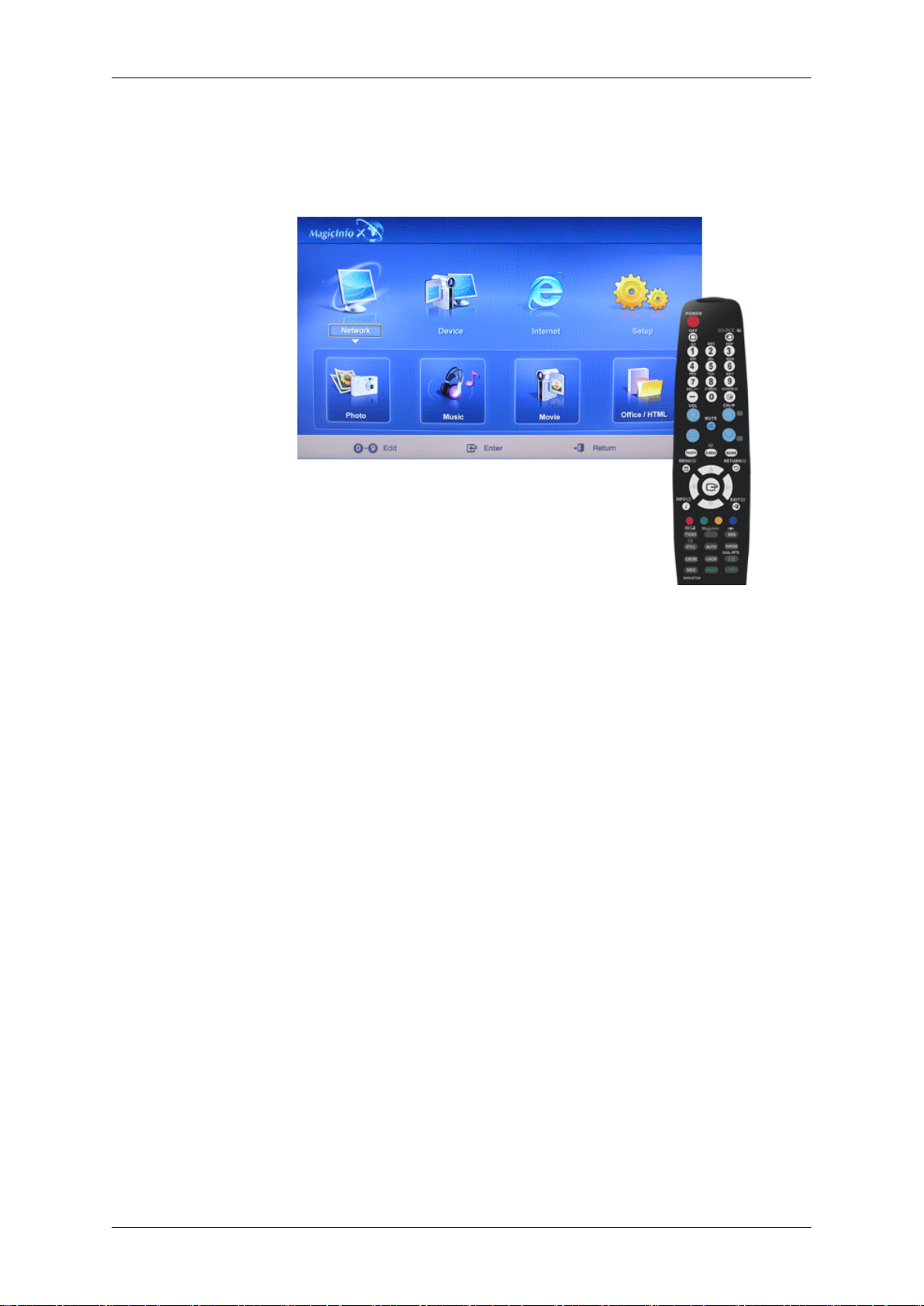

MagicInfo 画面に直接移動するには、ALT + F12 を押します。

•

Windows で MagicInfo を設定するには、キーボードとマウスが必要になります。

•

Windows で MagicInfo を設定する方法については、MagicInfo Server のヘルプを参照し

てください。

操作中は、AC 電源をオフにしないことを強く推奨します。

•

ピボット機能のあるモニターでは、透明チッカーはサポートされていません。.

•

ピボット機能のあるモニターでは、720*480（SD）までの動画の画面解像度がサポートされています。

•

ドライブ D:には、EWF は適用されません。

•

Setup（セットアップ）が変更されたときに EWF が Enable（有効）になっている場合に

は、変更をディスクに保存するには Commit（書き込み）を行う必要があります。

•

Disable（無効）、Enable（有効）または Commit（書き込み）を選択すると、システムが再起動します。


JPEG,BMP ファイルフォーマットがサポートされています。

Auto

モニターの調整

画像をウィンドウに自動的に適合します。

Original

オリジナルファイルのプロパティをそのまま表示します

Slide Show

ライブラリに登録された画像ファイルを１つずつ表示します。

間隔

モニターの調整

Rotation

スライドショー画像ファイル間の切替え速度をコントロールします。(5 秒, 10 秒, 20 秒, 30 秒, 60 秒)

画像ファイルを右方向に 90˚回転させて表示します。

ズーム

モニターの調整

Close

拡大画像を表示します。

画像ファイル表示ウィンドウを閉じて終了します。

音楽

モニターの調整

映画

Play

MP3 ファイルフォーマットがサポートされています。

MPEG1, WMV ファイルフォーマットがサポートされています.

動画ファイルを再生します。

Full Size

モニターの調整

動画ファイルを全画面で再生します。

OFFICE / HTML

PPT(Power Point), DOC(MS Word), XLS(MS Excel), PDF, HTML, HTM ファイルフォーマットがサポートされています

注意

•

適切な閲覧（フリーウェア）プログラムをインストールして、MS Office（Word、Ex- cel、Power Point）または PDF 文書を表示します。

インターネット

モニターの調整

インターネットに接続します。

設定

MagicInfo モードの各種機能を設定できます。設定モードにアクセスするには、パスワードを入力する必要があります。

Schedule View

スケジュールを表示します。

TCP/IP

モニターの調整

ネットワーク設定を変更できます。

Connection

ネットワーク設定を変更します。

Password

モニターの調整

File

パスワードを変更できます。

•

パスワードは、6 ～ 12 個の数字になります。

（パスワードは、6 ～ 12 個の数字で入力します）

•

誤ったパスワードを 3 回入力すると、セットアップ設定がリセットされ、サーバーからの警告メッセージが表示されます。

•

パスワードを忘れた場合には、リモコンから Info、8、2 および 4 を入力して、パスワードを初期化します。これによって、Setup モードのそれまでの設定はリセットされます。

Local :ローカルまたはリムーバブルディスクの両方で、ファイルの削除またはコピーを行うことができます。

Play Option

モニターの調整

繰り返し再生および画面設定を設定することができます。

Repeat :動画および音楽の再生時の繰り返しオプションを指定します。

•

None - 動画または曲を 1 回だけ再生するには、No Repeat を選択します。

•

File Repeat - 動画または曲を繰り返し再生するには、Repeat File を選択します。

•

List Repeat - リスト内の動画または曲を繰り返し再生するには、Repeat List を選択します。

Rotation - 画像の方向を設定します。

•

Landscape - 画面の解像度を 1366x768 ピクセルに設定します。

•

Portrait - 画面の解像度を 768x1366 ピクセルに設定します。

EWF(Enhanced Write Filter) :ディスクに保存されたデータが変更または失

われるのを防止します。

•

Disable - EWF を無効にして、保護されたディスク（ドライブ C:）上に保存されたデータを変更できるようにします。Enable（有効）から Disable（無効）に切り替えると、 Commit（書き込み）を選択できるようになります。

•

Enable - EWF を有効にして、保護されたディスク（ドライブ C:）上に保存されたデータが変更されるのを防止します。

•

Commit - EWF が Enable（有効）のときに、保護されたディスク（ドライブ C:）に変更されたデータを Commit（書き込み）します。EWF が Disable（無効）の場合は、Commit

（書き込み）は使用できません。

トラブルシューティング

セルフテスト機能チェック

注意

お問い合わせの前に、次の項目を確認してください。問題が解決しない場合には、サービスセンターにお問い合わせください。

セルフテスト機能チェック

コンピュータとモニターの電源を切ります。

コンピュータ背面のビデオケーブルを抜きます。

モニターの電源を入れます。

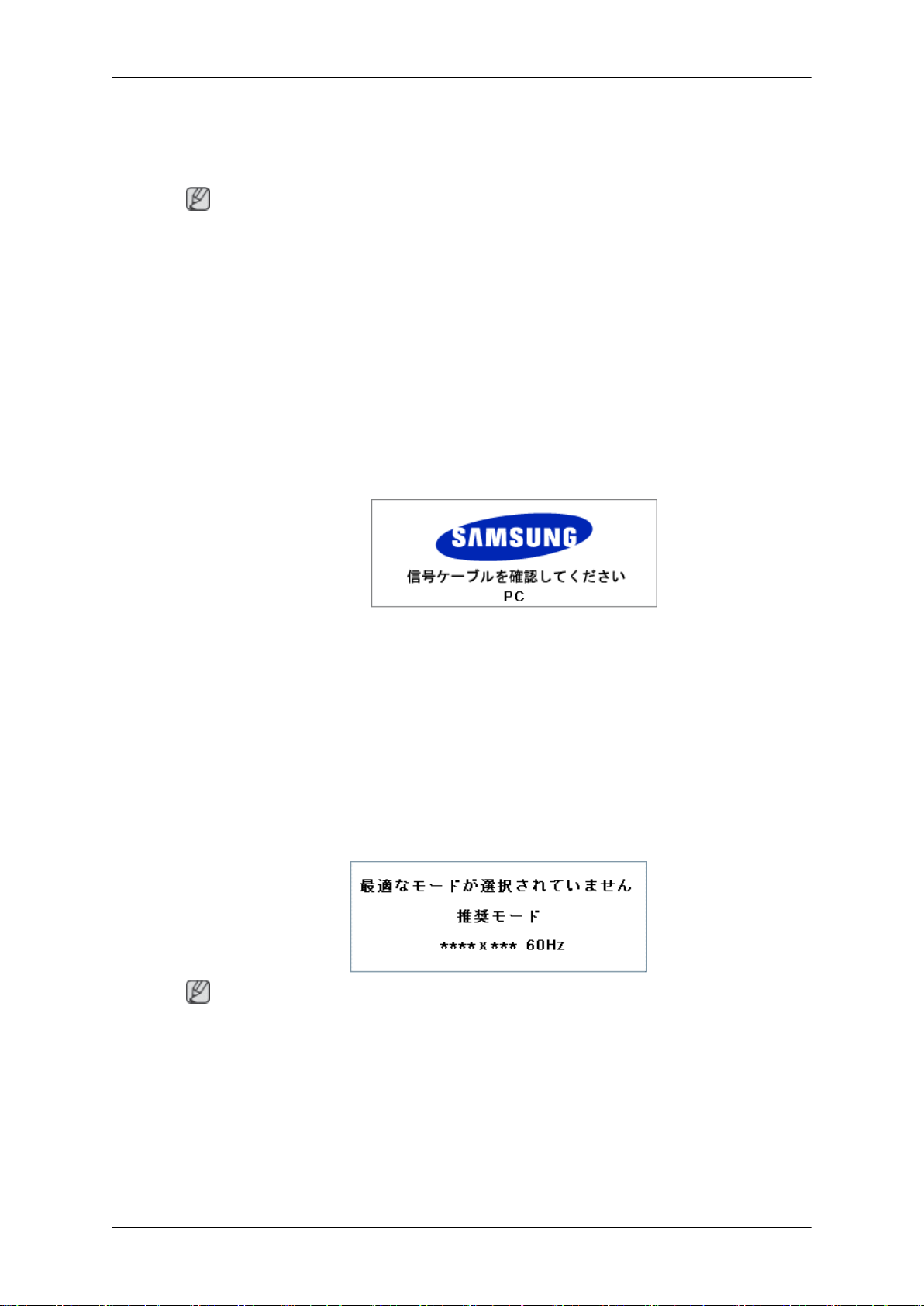

モニターが正常に動作しているにもかかわらず映像信号が感知されない場合、黒い背景に下図(“信号ケーブルを確認してください”)が表示されます。セルフテストモードでは LED 電源インジケータが緑に点灯し、画像が画面内を動きます。

モニターの電源を切ってビデオケーブルを再接続します。それからコンピュータとモニターの電源を入れます。

上記の手順を試しても画面がブランクのままのときは、ビデオコントローラおよびコンピュータシステムをチェックしてください。モニターは正しく動作しています。

警告メッセージ

1360 x 768 を超える解像度でも、画面を表示することができます。ただし、「最適なモードが選択されていません推奨モード」というメッセージが短時間表示されます。周波数が 85Hz を超える場合には、このモニターでは 85Hz を超える周波数はサポートしていないので、画面が黒くなります。

注意

モニターでサポートされる解像度や周波数については、プリセットタイミングモードの説明を参照してください。

メンテナンスとお手入れ

1) モニターケースのメンテナンス

電源コードを取り外してから、柔らかい布で清掃します。

2) フラットパネルディスプレイのメンテナンス

柔らかい布（綿ネル）で力を入れずに拭き取ります。

症状とその対処法

注意

モニターは、PC から送られる映像信号を再生します。そのため PC やビデオカードに問題があると、モニターに何も映らない、色の劣化、ノイズ、ビデオモードの非サポートなどの現象が発生することがあります。このような場合はまず問題の切り分けを行い、それから CS センターまたは販売店までご連絡ください。

トラブルシューティング

•

ベンジン、シンナー、その他可燃性のものや湿った布を使用しない。

•

画面の損傷を予防するため、専用クリーナーの使用を推奨します。

•

アセトン、ベンジン、シンナーなどは絶対に使用しない。

(画面表面が傷ついたり変形することがあります。)

•

自損による修理費用はお客様負担となります。

電源コードとケーブルが正しく接続されているか確認します。

起動時にコンピュータからビープ音が 3 回聞こえるかチェックします。

(聞こえる場合には、コンピュータのメインボードの点検を受けてください)

ビデオカードを交換した場合、または自作 PC の場合、アダプタ(ビデオ)ドライバとモニタードライバがインストールされているか確認します。

ビデオ画面のスキャンレートが 50Hz ~85Hz に設定されているかチェックしてください。

(解像度が最大の時は 60Hz を超えないようにします。)

アダプタ (ビデオ) ドライバのインストールに問題がある場合には、コンピュータをセーフモードで起動して、[Control Panel (コントロールパネル)] → [System (システム)] → [Device Manger (デバイスマネージャ)] でディスプレイアダプタを削除して、コンピュータを再起動してアダプタ (ビデオ) ドライバを再インストールします。

チェックリスト

注意

•

次の表は、よくある問題とその解決法です。カスタマーサービスへのお問い合わせ前に、このセクションに解決法が記載されていないかご確認ください。それでも解決ができない場合は、この取扱説明書に記載されているお客様相談ダイヤルにご連絡ください。

•

ネットワークについての詳しい情報は、MagicInfo トラブルシューティングのセクションを参照してください。

インストールに関する問題 (PC モード)

注意

LCD ディスプレイのインストールに関連する問題とその解決方法が記載されています。

モニターの画面がちらつく。

コンピュータとモニターの間の信号ケーブルがしっかりと接続されているか確認する。

(コンピュータに接続するを参照 )

画面に関する問題

注意

モニター画面に関する問題と、その解決法です。

画面に何も映らず、電源インジケータがオフである。

電源コードがしっかりと接続され、LCD モニターがオンになっているか確認します。

(モニターを接続するを参照 )

"信号ケーブルを確認してください”のメッセージが表示される。

信号ケーブルが PC や映像外部入力にしっかりと接続されているか確認します。

トラブルシューティング

(モニターを接続するを参照 )

PC や映像外部入力がオンであるか確認します。

"“最適なモードが選択されていません”のメッセージが表示される。

ビデオアダプタの最大解像度と周波数を確認します。

プリセットタイミングモードのチャートに記載されているデータとこれらの値を比較します。

映像が縦に揺れる。

信号ケーブルがしっかりと接続されているか確認します。再度確実に接続します。

(コンピュータに接続するを参照 )

画像が鮮明でない。映像がぼやけている。

微調整の粗調整および微調整調整を実行します。

全ての付属品(延長映像ケーブルなど)を取り外し、再度電源をオンにします。

解像度と周波数を推奨範囲内に設定します。

映像が不安定に揺れる。

コンピュータのビデオカードに設定された解像度と周波数が、モニターのサポート範囲内にあるか確認します。範囲外の場合、モニターメニューの現在の情報およびプリセットタイミングモードを参照して再設定します。

映像にゴーストが発生する。

画像が明るすぎるか、暗すぎる。

トラブルシューティング

明るさおよびコントラストを調整します。

(明るさ , コントラストを参照)

画面色にむらがある。

OSD カラー調整メニューのユ一ザ一調整を使用して色を調整します。

画面色にむらがある。

OSD カラー調整メニューのユ一ザ一調整を使用して色を調整します。

白色が弱い。

OSD カラー調整メニューのユ一ザ一調整を使用して色を調整します。

電源インジケータが点滅する。

LCD ディスプレイが OSD メモリに変更された設定を保存しています。

画面が点滅し、電源インジケータが 0.5 ～ 1 秒間隔で点滅します。

LCD ディスプレイが電源管理システムを使用しています。

キーボードのいずれかのキーを押します。

画面に何も表示されない、またはちらつく。

MENU を押して“TEST GOOD”メッセージが画面に表示された場合、モニターとコ

ンピュータ間のケーブル接続を確認して、コネクタが正しく接続されているか確認します。

音声に関する問題

注意

音声信号に関する問題と、その解決法です。

音声が聞こえません。

モニターのオーディオポートとサウンドカードのオーディオ出力ポートの両方に、オーディオケーブルがしっかりと接続されているか確認します.

(モニターを接続するを参照 )

音量レベルをチェックします。

音量が低すぎます。

音量レベルをチェックします。

音量を最大に調整しても音が小さすぎる場合には、コンピュータのサウンドカードまたはソフトウェアプログラムの音量コントロールをチェックします。

音量が大きすぎるか小さすぎます。

高音と低音を適切なレベルに調整します。

リモコンに関する問題

注意

リモコンに関する問題と、その解決法です。

リモコンのボタンが反応しない。

電池の向き(+/-)を確認します。

電池が消耗していないか確認します。

電源がオンであるか確認します。

電源コードしっかりと接続されているか確認します。

付近に特殊な蛍光灯もしくはネオン灯がないか確認します。

MagicInfo に関する問題

注意

起動用 USB フラッシュディスクの作成

1) USB 起動用ディスク作成ツールを使用して、一般的な 512MB 以上の USB 記憶メディアを起動可能ディスクにすることができます。（たとえば HP USB Disk Storage Format Tool など）

トラブルシューティング

Q & A

2) OS のゴーストイメージをコピーと実行可能ファイルを USB ディスクにコピーしま

す。

3) BIOS メニューに移動し、BIOS のロゴ画面で F2 キーを押します。次に、USB Boot First オプションを選択して有効にし、Boot メニューで Enter キーを押します。

4) USB ディスクが接続されている状態で電源をオンにし、DOS モードで起動します。

5) C:\ghost.exe を実行し、メニューから Local → Partition → From Image を選択しま

す。ゴーストイメージを選択して USB ディスクを更新し、目的のディスクを選択します。

6) ゴーストイメージの更新が終了すると、自動的に再起動されます。

周波数の変更方法は?

ビデオカードを再設定することで周波数を変更できます。

注意

方法はビデオカードドライバのバージョンによって異なることがあります。(詳しくは、コンピュータまたはビデオカードの取扱説明書を参照してください。)

解像度はどのようにして変更しますか。

A: Windows XP:

[Control Panel (コントロールパネル)] → [Appearance and Themes (デスクトップの表示とテーマ)] → [Display (画面)] → [Settings (設定)] で解像度を設定します。

A: Windows ME/2000:

[Control Panel (コントロールパネル)] → [Display (画面)] → [Settings (設定)] で解像度を

設定します。

* 詳しくはビデオカードの製造元にお問い合わせください。

トラブルシューティング

省電力機能の設定方法は?

A: Windows XP:

[Control Panel (コントロールパネル)] → [Appearance and Themes (デスクトップの表示

とテーマ)] → [Display (画面)] → [Screen Saver (スクリーンセイバー)] で解像度を設定します。

コンピュータの BIOS 設定で機能を設定します。(Windows/コンピュータのマニュアルを参照してください)

A: Windows ME/2000:

[Control Panel (コントロールパネル)] → [Display (画面)] → [Screen Saver (スクリーン

セイバー)] で解像度を設定します。

コンピュータの BIOS 設定で機能を設定します。(Windows/コンピュータのマニュアルを参照してください)

筐体/LCD パネルをきれいにしたいのですが?

電源コードを抜き、モニタを柔らかい布で洗剤また真水を使って清掃します。

洗剤が残ったままにしたり、筐体を傷つけないようにしてください。水がモニター内に入らないようにしてください。

ビデオの再生方法は?

ビデオは、MPEG1 および WMV コーデックのみをサポートしています。ビデオを再生するには、対応するコーデックをインストールします。互換性がないコーデックがあることに注意してください。

注意

お客様相談ダイヤルへ連絡する前に、このセクションに解決法が記載されていないかご確認ください。それでも解決ができない場合は、この取扱説明書に記載されているお客様相談ダイヤルにご連絡ください。

仕様

一般情報

一般情報モデル名

LCD パネルサイズ 32" 対角線表示範囲ピクセルピッチ

同期水平垂直

SyncMaster 320MX(N)

697.68 mm (H) x 392.3 mm (V)

0.51075 mm (H) x 0.51075 mm (V)

30 ~ 81 kHz

56 ~ 85 Hz

表示色

16.7 M

解像度最適解像度 1360 x 768 @ 60Hz / 1366 x 768 @ 60 Hz（使用するグラフィ

ックカードによって異なります）

最大解像度

入力信号、終端

RGB Analog、DVI(Digital Visual Interface) 互換デジタル RGB

0.7 Vp-p ±5 %

分離 H/V 同期、コンポジット、SOG

TTL レベル(V ハイ ≥ 2.0 V、V ロー≤ 0.8 V)

最大ピクセルクロック 140MHz (アナログ、デジタル)

電源

AC 100 - 240 V~ (+/- 10 %)、50/60Hz ± 3 Hz

1366x768@60Hz

信号ケーブル

15 ピン - 15 ピン D-sub ケーブル、脱着式

DVI-D to DVI-D コネクタ、脱着式

仕様

寸法 (W x H x D) / 重量

SyncMaster 320MX

SyncMaster 320MXn

VESA 取付インターフェイス

200 x 200 mm

環境条件動作時温度:10 ～ 40˚C (50 ～ 104˚F)

記録装置温度:-20 ～ 45˚C (-4 ～ 113˚F)

780.0 X 482.0 X 109.0 mm (スタンドを除く)

780.0 x 545 x 311.0 mm (スタンドを含む) / 13.7 kg

(保護ガラスオプション付き) 18.2 kg

780.0 X 482.0 X 109.0 mm (スタンドを除く)

780.0 x 545 x 311.0 mm (スタンドを含む) / 15.1 kg

(保護ガラスオプション付き) 19.6 kg

湿度:10 ～ 80 %、結露しないこと

湿度:5 ～ 95 %、結露しないこと

プラグ&プレイ機能このモニターは、プラグ & プレイ互換システムにインストールすることができま

す。モニターとコンピュータシステムとのインタラクションによって、最適な操作環境とモニターの設定が行われます。ほとんどの場合、ユーザーが設定の変更を必要としない限り、モニターにインストールは自動的に行うことができます。

ピクセルについてこの製品には、1 ppm (百万分の 1) 精度の高度な半導体技術を利用した TFT-LCD

パネルが使用されています。ただし、赤、緑、青および白の各色のピクセルが光って、もしくは黒く見える場合があります。これは製品の不具合ではなく、使用上問題になるものではありません。

たとえば、この製品に含まれる TFT-LCD サブピクセルの数は 3,133,440 です。

注意

設計および仕様は事前の通知なしに変更されることがあります。

クラス B 機器 (住宅用情報通信機器)

この製品は、住宅地での使用に関する電磁環境適合性を満たしており、一般的な住宅地などを含むすべての地域で使用することができます。(クラス B の機器は、クラス A の機器より放出する電磁波が少なくなっています)

MagicInfo - クライアント

注意

MXn または MX モデルでネットワークボックスがインストールされているときに有効になります。

項目仕様備考

LAN 1 Gbps

USB

コンテンツ

インターネットブラウザ


Music

映画

File MS Office(Word, Excel,

言語英語

仕様

キーボード / マウス、大容

量記憶装置対応。

サポートするファイルフォ

ーマット:BMP / JPEG

サポートするファイルフォ

ーマット:MP3

- MPEG1, WMV

- 最大 1280 x 720 30 fps

Power Point), HTML, PDF

MS Internet Explorer

Windows XP を組み込み

USB インターフェイスを持

つポータブル保存デバイスを

使用することができます

2274x1704 以下に設定してく

ださい。

音声帯域幅:50 Hz to 15 kHz

フォーマットやバージョンの違いにより、サポートされな

いファイルがあります。

適切な閲覧（フリーウェア）プログラムをインストールし

て、MS Office（Word、Ex-

cel、Power Point）または

PDF 文書を表示します。

Flash、Japa アプレット、セ

キュリティサイトはサポート

せず。

MagicInfo Pro - サーバーのシステム要件

注意

MXn または MX モデルでネットワークボックスがインストールされているときに有効になります。

CPU RAM

最小

推奨

P1.8 GHz 256 M 100 M / 1GWindows

P3.0 GHz 512 M 100 M / 1GWindows

PowerSaver

このモニターには、PowerSaver と呼ばれる消費電力管理システムが内蔵されています。このシステムは、モニターが一定時間使用されなかった場合に低消費電力モードに切り替え、エネルギー消費を節約します。モニターは、キーボードのキーが押されると自動的に通常の動作状態に戻ります。消費電力を押さえるために、必要ない場合または長時間 LCD ディスプレイから離れる場合にはモニターをオフにします。PowerSaver システムは、コンピュータにインストールされた VESA DPM 互換のビデオカードで動作します。お使いのコンピュータにインストールされているソフトウェアユーティリティを使用して、この機能を設定してください。

E イーサネット

アプリケー

ション

WMP 以降

PowerSaver

仕様

モード通常動作省電力モード電源オフ

電源インジケーターオン点滅オンオフ

消費電力

320MXn 200 W

PowerSaver

モード通常動作省電力モード電源オフ

電源インジケーターオン点滅オンオフ

消費電力

320MX 130 W

プリセットタイミングモード

コンピュータから送られた信号が次のプリセットタイミングモードと一致したとき、画面が自動調整されます。信号が異なる場合は、電源 LED がオンでもブランクスクリーンになることがあります。ビデオカードの取扱説明書を参照して、次のように画面を調整してください。

(電源ボタン)

5 W 未満 5 W 未満

(電源ボタン)

2 W 未満 2 W 未満

電源オフ

(電源スイッ

チ)

0 W

電源オフ

(電源スイッ

チ)

0 W

表示モード水平周波数

IBM、640 x 350 IBM、640 x 480

IBM、720 x 400 MAC、640 x 480 MAC、832 x 624

MAC、1152 x 870

VESA、640 x 480 VESA、640 x 480 VESA、800 x 600 VESA、800 x 600 VESA、800 x 600

VESA、800 x 600 VESA、1024 x 768 VESA、1024 x 768 VESA、1024 x 768 VESA、1152 x 864

VESA、1280 X 960 VESA、1280 X 1024 VESA、1280 X 1024

VESA、1360 x 768

垂直周波数

(kHz)

31.469 70.086 25.175 +/-

31.469 59.940 25.175 -/-

31.469 70.087 28.322 -/+

35.000 66.667 30.240 -/-

49.726 74.551 57.284 -/-

68.681 75.062 100.000 -/-

37.861 72.809 31.500 -/-

37.500 75.000 31.500 -/-

35.156 56.250 36.000 +/+

37.879 60.317 40.000 +/+

48.077 72.188 50.000 +/+

46.875 75.000 49.500 +/+

48.363 60.004 65.000 -/-

56.476 70.069 75.000 -/-

60.023 75.029 78.750 +/+

67.500 75.000 108.000 +/+

60.000 60.000 108.000 +/+

63.981 60.020 108.000 +/+

79.976 75.025 135.000 +/+

47.712 60.015 85.500 +/+

(Hz)

ピクセルクロ

ック (MHz)

同期極性 (H/

仕様

水平周波数画面の右端から左端を水平につなぐ 1 本の直線をス

キャンするのにかかる時間を水平サイクルと言い、水平サイクルの逆数を水平周波数と言います。単位: kHz

垂直周波数蛍光灯と同じように、画面は同じ画像を 1 秒間に何

回も繰り返し表示して、ユーザーに対して映像を表示しています。この繰り返しの周波数を、垂直周波数またはリフレッシュレートと言います。単位: Hz

情報

より良い画質でご覧いただくために

コンピュータの解像度と画面の描画頻度（リフレッシュレート）を以下の説明に従ってコンピュータ上で調整し、最適な表示をお楽しみください。TFT-LCD に最適な画質でない場合には、画面の画質が不均一になる場合があります。

•

解像度:1360 x 768

•

垂直周波数 (リフレッシュレート): 60 Hz

この製品には、1 ppm (百万分の 1) 以上の高精度な半導体技術を利用した TFT- LCD パネルが使用されています。ただし、赤、緑、青および白の各色のピクセルが光って、もしくは黒く見える場合があります。これは製品の不具合ではなく、使用上問題になるものではありません。

•

たとえば、この製品に含まれる TFT-LCD サブピクセルの数は 3,133,440 です。

モニターおよびパネルの外側を清掃するときには、推奨のクリーナーを少量つけて柔らかい布で拭き取ります。LCD 領域に力をかけないように、そっと拭き取ります。過剰な力がかかると、キズがつく場合があります。

画質に不満がある場合には、Auto ボタンを押したときに表示される表示画面の自動調整を行って画質を改善できる場合があります。自動調整後もノイズが発生する場合には、微調整/粗調整機能を使用します。

静止画面を長時間表示し続けると、画像が残ったり画面がぼやけたりする場合があります。長時間モニターの前から離れるときには、省電力モードに変更するか動く画像を表示するスクリーンセイバーを設定します。

製品情報（残像について）

残像とは

残像は、LCD パネルを通常の条件下で使用したときには発生しません。通常の条件とは、連続的に変化するビデオパターンとして定義されます。LCD パネルが固定されたパターンの状態で、長時間（12 時間以上）使用されると、ピクセル内の液晶を動作させる電極の間で若干の電圧の差が生じる場合があります。電極間の電圧の差が時間とともに増大すると、液晶が曲げられてしまいます。このような現象が発生すると、液晶のパターンが変化したときに、以前のイメージが見える場合があります。これを防止するために、蓄積した電圧差を解消する必要があります。

情報

電源オフ、スクリーンセイバー、または省電力モード

•

20 時間使用　：　電源を 4 時間オフ

•

12 時間使用　：　電源を 2 時間オフ

•

PC の表示プロパティの電源管理機能で、モニターの電源をオフにするよう設

定します。

•

可能な場合にはスクリーンセイバーを使用します - 単色または変化するイメー

ジのスクリーンセイバーをお勧めします。

定期的に色の組み合わせを変更する

注意

2 つの異なる組み合わせの色を使用します。

2 つの異なる色からなる組み合わせを 30 分間隔で切り替えます。

情報

•

明るさが極端に異なる文字色と背景色の組み合わせは避けてください。

また、残像が発生する原因となりますのでグレーは使用しないでください。

避けること:明るさが大きく異なる色 (白と黒、灰色) の使用。

定期的に文字色を変更する

•

明るさの差が少ない明るい色を使用します。

- Cycle :文字色と背景色を 30 分間隔で変更

•

30 分ごとに、文字を動かして変更します。

•

すべての領域に、ロゴとともに移動するイメージを定期的に表示します。

- Cycle :ロゴとともに移動するイメージを 4 時間使用するごとに 60 秒表示し

ます。

•

モニターの残像を防止するのに最も効果がある方法は、電源をオフにする

か、使用していないときに PC またはシステムがスクリーンセイバーを作動さ

せるように設定することです。保証も、操作ガイドに基づいて制限されてい

ます。

製品に画面スクロール機能を使用する

•

画面スクロール機能を使用する

- 動作:黒色の水平線が上下に移動します。

- 選択方法

•

操作ガイド:OSD Menu（OSD メニュー）-> Set Up（セットアップ）-> Safety Screen（安全画面）-> Screen Scroll（画面スクロール）

•

間隔 :1 ～ 10 時間（推奨:1 )

情報

•

時間:1 ～ 5 時間（推奨: 5 )

注意

（CD のユーザーガイドで「OSD 機能」を参照してください。一部のモデルでは

利用できません）

製品に画面ピクセル機能を使用する

•

画面ピクセル機能を使用する

- 動作:黒色の点が上下に移動します。

- 選択方法

•

操作ガイド:OSD Menu（OSD メニュー）-> Set Up（セットアップ）-> Safety Screen（安全画面）-> Pixel（ピクセル）

•

間隔 :1 ～ 10 時間（推奨:1 )

•

時間:10 ～ 50 時間（推奨:50 )

•

画面バー機能を使用する

- 動作:黒色の水平/垂直線が上下に移動します。

- 選択方法

•

操作ガイド:OSD Menu（OSD メニュー）-> Set Up（セットアップ）-> Safety Screen（安全画面）-> Bar（バー）

•

間隔 :1 ～ 10 時間（推奨:1 )

•

時間:10 ～ 50 時間（推奨: 50 )

注意

（CD のユーザーガイドで「OSD 機能」を参照してください。一部のモデルでは

利用できません） )

製品に画面消去機能を使用する

•

画面消去機能を使用する

情報

- 動作:2 つの垂直なブロックが表示を消していきます。

- 選択方法

•

操作ガイド:OSD Menu（OSD メニュー）-> Set Up（セットアップ）-> Safety Screen（安全画面）-> Eraser（消去）

•

間隔 :1 ～ 10 時間（推奨:1 )

•

時間:10 ～ 50 時間（推奨: 50 )

注意

（CD のユーザーガイドで「OSD 機能」を参照してください。一部のモデルでは

利用できません）

付録

お客様相談ダイヤル

東雲サービスセンター

受付時間平日（土日祭日を除く）9:00~17:00 ※ ホームページ住所〒 135-0062 　東京都江東区東雲 2-6-38

Fax 03-3527-5533

注意

※ 予告なく変更する場合がございます。あらかじめご了承ください。

用語

ドットピッチモニターの画像は、赤色、緑色および青色のドットで構成

http://www.samsung.com/jp

されています。ドットの間隔が小さいほど、解像度は高くなります。同じ色の 2 個のドット間の距離を「ドットピッチ」と言います。単位:mm

垂直周波数ユーザーに対して画像を作成して表示するには、1 秒間当

たり何回も画像を再描画しなければなりません。1 秒当たりのこの繰り返しの回数を、垂直周波数またはリフレッシュレートと言います。単位: Hz

例:同じ光が 1 秒間に 60 回繰り返すときには、60 Hz となります。

水平周波数画面の右端から左端を水平につなぐ直線をスキャンするの

にかかる時間を、水平サイクルと言います。水平サイクルの逆数を水平周波数と呼びます。単位:kHz

インタレース法とノンインタレース法

プラグ & プレイコンピュータとモニターが自動的の情報を交換することに

解像度画面の画像を構成するのに使用される水平および垂直方向

画面の水平線を上から下に順番に表示していく方法をノンインタレース法と言い、奇数番目のラインを表示してから偶数番目のラインを表示する方法をインタレース法と言います。ノンインタレース法は、明確な画像にするために多くのモニターで使用されています。インタレース法は、TV で使用されているものと同じです。

より、ユーザーに最高の画質を提供する機能です。このモニターは、プラグ & プレイ機能について国際規格 VESA DDC に対応しています。

のドットの数を、「解像度」と呼びます。この数は、表示の正確さを示しています。高い解像度では、多くの画像情報を画面上に表示できるため、複数の作業を実行する場合に適しています。

例:解像度が 1360 X 768 の場合、水平方向のドットが 1360 個 (水平解像度)、垂直線 768 本 (垂直解像度) で構成されていることを意味します。

Samsung SYNCMASTER 320MX User Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual

LCD モニター

安全使用上の注意

お手入れ

はじめに

パッケージ内容

お使いの LCD ディスプレイ

リモート コントロール

物理的レイアウト

物理的レイアウト

モニター本体

ネットワーク モデルのサイズ

オプションスタンド（別売品）

ウォールブラケットの取り付け

コンポ一ネント

ウォール ブラケット アセンブリ

ウォール ブラケットに製品を取り付けるには

ウォール ブラケットの角度調整

コンピュータに接続する

他のデバイスへの接続

AV デバイスの接続

カムコーダーへの接続

HDMI ケーブルを使用して接続する

DVI - HDMI ケーブルを使用して接続する

オーディオシステムに接続する

LAN ケーブルの接続

USB の接続

ソフトウェアの使用

モニター ドライバ

モニター ドライバのインストール (自動)

モニター ドライバのインストール (手動)

MagicInfo Pro インストール

システム要件

モニターの調整

外部入力

外部入力名編集

映像 [PC / DVI / MagicInfo モード]

MagicBright

ユーザー調整

コントラスト

シャープネス

カラー調整

Color Temp.

画面調整

H-ポジション

V-ポジション

自動調整

信号バランス

信号バランス

信号制御

ダイナミックコントラスト

映像 [ AV / HDMI / TV モード]

ユーザー調整

コントラスト

シャープネス

色の濃さ

Color Temp.

デジタル NR

フイルムモ一ド

ダイナミックコントラスト

明るさセンサー

ユーザー調整

バランス

自動音量

SRS TS XT

時刻設定

スリープ タイマー

オンタイマー

オフタイマー

メニューの背景透明度

安全ロック PIN

HDMI 黑しベル

画像分割

画像分割

フォーマット

画面分割

画面分割

リモートコントロール

ネットワークモデルのサイズ

ウォールブラケットアセンブリ

ウォールブラケットに製品を取り付けるには

ウォールブラケットの角度調整

モニタードライバ

モニタードライバのインストール (自動)

モニタードライバのインストール (手動)

スリープタイマー

ピクセルシフト

ピクセルシフト

カラーリセット

プリセットタイミングモード
