PROLOGY MCE-515U User Manual [ru]

Модель:

MCE-515U

FM/УКВ CD/MP3-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ­приемника и проигрывателя компакт-дисков (далее CD-ресивера) в автомобиле с напряжением бортовой
сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электро­оборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение
порядка эксплуатации могут привести к неисправностям ресивера

В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные из­менения, не отраженные в настоящем Руководстве.

или подключенных к нему динамиков.

Назначение

CD-ресивер Prology MCE-515U предназначен для прослушивания радиостанций в диапазонах FM, УКВ,
для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых фай­лов формата MP3 на записываемых компакт-дисках CD-ROM, CD-R или CD-RW, через внешние динами­ки.

Функции CD-ресивера

• Полностью съемная откидывающаяся передняя панель с футляром

• Высокая выходная мощность: 4x55 Вт

• Слот для карт памяти SD/MMC

• Поддержка карт памяти с интерфейсом USB

• Память на 24 станции

• Возможность дистанционного управления

• Индикация информации MP3 ID3 TAG

• Антишоковая буферная память

• Графический индикатор уровня выходного сигнала

• Четыре предустановленные характеристики звучания

4 линейных выхода RCA

•

• Стандартный монтажный размер DIN

• Стандартный разъем ISO

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц 65 - 74
Диапазон частот FM, МГц 87,5 - 108
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ) 10
Диапазон воспроизводимых частот, Гц 30 - 15000
Отношение сигнал/шум, дБ 55
Глубина разделения стереоканалов (1 кГц), дБ 30

Проигрыватель CD

Размер дисков, дюймы 5
Каналы 2 канала, стерео
Емкость антишоковой памяти, с 12 (CD), 45 (MP3)
Диапазон воспроизводимых частот, Гц 20 – 20000
Полный коэффициент гармоник (1 кГц), % 0,2
Отношение сигнал
Глубина разделения стереоканалов (1 кГц), дБ 60

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением от-

Максимальная выходная мощность, Вт 4 x 55
Размеры установочные (Ш х В х Г), мм 178 х 50 х 166
Вес, кг 1,64

шум, дБ 80

рицательного полюса батареи

Prology MCE-515U © Saturn Marketing, Ltd. 1

Комплект поставки

CD-ресивер Prology MCE-515U 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительные кабели 1 комплект
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.

Индивидуальная потребительская тара 1 комплект

Хранение, транспортирование, ресурс, утилизация

CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при
необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной
потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно
исключать возможность
Срок службы CD-ресивера 2 года. CD-ресивер не содержит вредных материалов и безопасен при экс­плуатации и утилизации (кроме сжигания в неприспособленных условиях).

механических повреждений.

Гарантии поставщика

CD-ресивер Prology MCE-515U соответствует утвержденному образцу.
Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в

части 2.2.
CD-ресивер имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени

пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении
сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже
если их замена предусмотрена конструкцией и не связана с разборкой изделия.

• комплект электрической проводки;

• монтажные приспособления, инструмент, документацию, прилагаемую к изделию.

принадлежности изделия,

Установка CD-ресивера

Примечания:

• Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.

• Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убеди­тесь, что все соединения сделаны правильно и система работает нормально.

• Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом
новка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера,
может привести к нарушению его нормальной работы.

• Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной
пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение CD-ресивера от горизонтальной плоскости
не должно превышать 30°. В противном случае технические характери­стики CD-ресивера могут быть далеки от оптимальных.

ранения водителя или

случае уста-

• Никогда не устанавливайте CD-ресивер там, где он будет сильно на-

греваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего
от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной
вибрации или на него будет попадать пыль или грязь.

Внимание! Перед установкой CD-ресивера удалите 2 транспортировочных винта, которые находятся на
верхней крышке проигрывателя. В противном случае CD/MP3-проигрыватель не будет работать.

Prology MCE-515U © Saturn Marketing, Ltd. 2

Процедура установки

Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD­ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радио­приемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD­ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном
ниже.

руководстве

Первый вариант установки CD-ресивера

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха CD-ресивера в приборную
панель автомобиля, выберите на кожухе те метал­лические язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы зафиксиро­вать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х 25 мм

5. Винт.

6. Металлическая планка.

Для закрепления задней части CD-ресивера
обязательно используйте металлическую
планку. Металлическая планка может быть
согнута руками под желаемым углом.

7. Плоская шайба.

Удаление CD-ресивера

1. Вставьте пальцы в выемки на передней стороне

рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект CD-

ресивера, в пазы на обеих сторонах устройства,
как показано на рисунке, чтобы они зафиксиро­вались со щелчком.

3. Для того, чтобы вынуть CD-ресивер из приборной

панели автомобиля, потяните за съемники на
себя.

).

Prology MCE-515U © Saturn Marketing, Ltd. 3

Второй вариант установки CD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях CD-ресивера.

Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при

котором будут совмещены резьбовые от­верстия на кронштейнах и резьбовые со­единения на корпусе CD-ресивера. За­крепите кронштейны с обеих сторон CD­ресивера не менее чем в

двух местах.
Для этого используйте либо крепежные
винты (5 х 8 мм), либо винты с потайной
головкой (4 х 8 мм), в зависимости от ти­па резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радио­приемника.

4. Приборная панель или консоль автомо-
биля.

5. Скоба (необходимо удалить).

Примечание:

При установке CD-ресивера по второму методу кожух

, декоративная внешняя рамка и металлическая

планка не используются.

Съемная передняя панель CD-ресивера

Отсоединение передней панели

1. Нажмите кнопку

переднюю панель вниз.

Установка передней панели на место

Осторожно:

1. Для хранения снятой с проигрывателя передней панели используйте входящий в комплект футляр.

2. Никогда не роняйте переднюю панель CD-ресивера.

3. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

4. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и CD-ресивере. Это мо-

жет привести к загрязнению

5. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

6. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

7. Следите за тем, чтобы на переднюю панель CD-ресивера не попали бензин, растворители или другие

летучие жидкости.

8. Никогда даже не пытайтесь разобрать

Prology MCE-515U © Saturn Marketing, Ltd. 4

, чтобы откинуть

разъемов и плохому электрическому контакту.

2. Сдвиньте панель влево, чтобы освободить правый упор.

3. Потяните правую часть панели на себя, чтобы снять панель.

1. Удерживая панель в горизонтальном
положении, вставьте ее в левый упор.

2. Нажмите на правую часть панели до

щелчка, чтобы ввести ее в зацепление

с

правым упором.

3. Переведите переднюю панель в рабочее
положение. Вы услышите характерный
щелчок.

переднюю панель CD-ресивера.

Схема подключения проводов CD-ресивера

Внимание! Неверное подключение CD-ресивера может привести к его поломке и лишению права на га-

рантийное обслуживание.

Внимание! В данном CD-ресивере используются усилители мощности, подключенные по мостовой схе-

ме. При подключении динамиков не допускается замыкание проводов на массу автомобиля
или друг с другом.

Внимание! Красный провод CD-ресивера должен быть

подключен к цепи зажигания во избежание раз-

ряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology MCE-515U © Saturn Marketing, Ltd. 5

Элементы управления и их функции

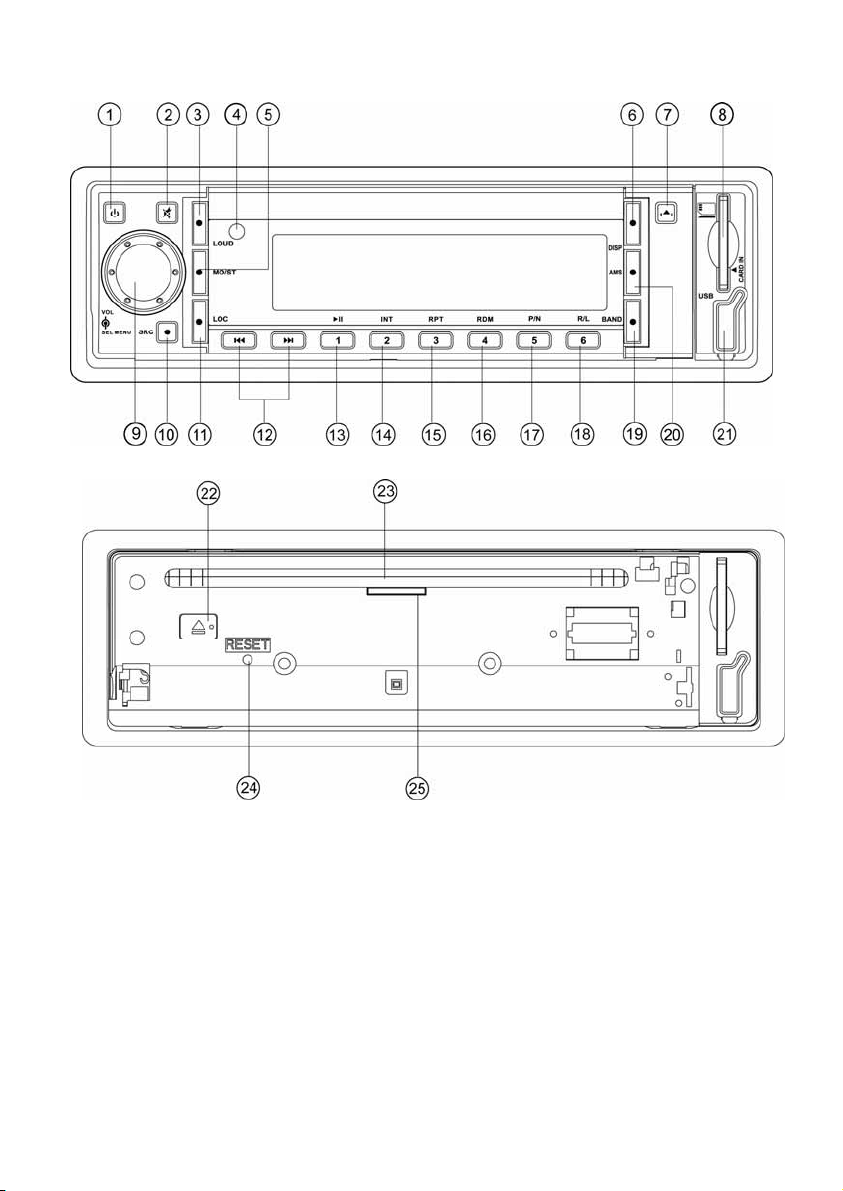

Prology MCE-515U © Saturn Marketing, Ltd. 6

(1) Кнопка выключения питания

(2) Кнопка отключения звука

(3) Кнопка LOUD предназначена для включения функции тонкомпенсации

(4) ИК-приемник сигналов дистанционного управления

(5) Кнопка MO/ST предназначена для переключения монофонического и стереофонического режимов

приема

(6) Кнопка выбора режима индикации DISP

(7) Кнопка откидывания передней панели

(8) Слот для карт памяти SD, MMC

(9) Вращающийся регулятор уровня громкости, выбранного параметра и кнопка выбора параметра зву-

чания

(10) Кнопка выбора режима работы SRC

(11) Кнопка LOC предназначена для выбора местного или дальнего режимов приема

(12) Кнопки настройки радиоприемника и перехода к предыдущему/следующему треку

(13) Кнопка предварительной настройки радиоприемника, паузы воспроизведения и перехода к первой

дорожке 1/

(14) Кнопка предварительной настройки радиоприемника и управления режимом сканирующего воспро-

изведения 2/INT

(15) Кнопка предварительной настройки радиоприемника и управления режимом повторного воспроиз-

ведения 3/RPT

(16) Кнопка предварительной настройки радиоприемника и управления режимом воспроизведения в

случайном порядке 4/RDM

(17) Кнопка предварительной настройки радиоприемника и перехода на 10 MP3-треков в обратном на-

правлении 5

(18) Кнопка

правлении 6

(19) Кнопка выбора диапазона радиоприемника BAND

(20) Кнопка автоматического сохранения настройки на радиостанции в памяти проигрывателя и сканиро-

вания предварительно настроенных радиостанций AMS

(21) Разъем для подключения карт памяти с интерфейсом USB

(22) Кнопка извлечения компакт-диска

(23) Слот компакт-диска

(24)

Кнопка Reset. См. пояснения на стр. 8

(25) Индикатор статуса передней панели. Когда панель откинута, индикатор светится. При снятой перед-

ней панели - индикатор мигает



предварительной настройки радиоприемника и перехода на 10 MP3-треков в прямом на-

/

Y

Prology MCE-515U © Saturn Marketing, Ltd. 7

Общие операции

Отсоединение и установ ка передней панели

Для снятия передней панели нажимайте кнопку

Включение и выключение CD-ресивера

Для включения CD-ресивера нажмите на любую кнопку на передней панели. Для выключения CD­ресивера нажмите и удерживайте кнопку

Выбор источника звучания

Последовательно нажимайте кнопку SRC для выбора одного из источников аудиопрограмм в следующем
порядке:

TUNER (радиоприемник) Æ S-CDP (проигрыватель дисков) Æ USB-DRIV (карта памяти USB) Æ

MEM-CARD (карта памяти SD или MMC) Æ …

Примечание

Режимы проигрывателя дисков и воспроизведения с карт памяти USB, SD/MMC доступны только при
условии, что в

проигрыватель загружен соответствующий носитель информации (CD-ROM, карта

памяти).

Регулировка громкости

Для увеличения громкости вращайте регулятор параметров (9) по часовой стрелке. Для уменьшения гром­кости вращайте регулятор параметров (9) против часовой стрелки.

Отключение звука

Для отключения звука CD-ресивера нажимайте кнопку
раз.

Функция тонкомпенсации

При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации для увеличения
уровня низких частот. Для включения данной функции нажимайте кнопку LOUD. При включении данной
функции на дисплее CD-ресивера включается индикатор "LOUD" и на некоторое время появится надпись
LOUD ON. Для отключения режима тонкомпенсации повторно нажимайте кнопку LOUD.

Вывод текущего

времени на дисплей проигрывателя и устан овка времени

Для вывода текущего времени на дисплей проигрывателя нажимайте кнопку DISP на передней панели:
один раз - в режиме радиоприёмника, два раза – в других режимах.

Через 5 с дисплей CD-ресивера переключится в стандартный режим индикации.
Для входа в режим настройки часов в режиме, когда на дисплей

данную кнопку и удерживайте ее нажатой в течение примерно 2 с, пока значение времени не начнет ми­гать на дисплее передней панели. Вращайте регулятор параметров по часовой стрелке для изменения
значения часов и против часовой стрелки – для изменения значения минут. Выход из режима настройки
текущего времени происходит автоматически
настройке часов.

Кнопка RESET

Кнопка RESET (24) находится на корпусе за передней панелью и для ее нажатия следует воспользо­ваться шариковой ручкой или другим подобным заостренным предметом. Кнопка утоплена внутрь корпу­са CD-ресивера, что позволяет избежать ее случайного нажатия. После нажатия и удержания
кнопки в течение 2 секунд из памяти CD-ресивера будут стерты все запрограммированные радиостанции
и сброшена настройка часов. Данная кнопка должна быть нажата при появлении на дисплее ошибочной
индикации или при неверном функционировании CD-ресивера.

(7). См. также пояснения на стр. 4.

в течение 2 с.

. Для включения звука нажмите кнопку еще

выводится текущее время, нажмите

, если в течение 5 с не выполняются никакие действия по

данной

Prology MCE-515U © Saturn Marketing, Ltd. 8

Управление радиоприемником

При необходимости переключения CD-ресивера в режим работы радиоприемника нажимайте кнопку SRC.
На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переклю­чаться циклически в следующем порядке: FM1 Æ FM2 Æ FM3 Æ FM

Примечание:

Диапазон FM без цифрового индекса соответствует диапазону УКВ.

Автоматическая

Нажимайте в течение 1 с кнопку
ния частоты настройки.

Нажимайте в течение 1 с кнопку
ния частоты настройки.

Ручная настройка на радиостанцию

Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку
частоты настройки на один шаг кратковременно нажимайте кнопку

Ручное сохранение настройки на радиостанцию в памяти CD-ресивера

Нажмите кнопку желаемой ячейки памяти предварительной настройки (1 – 6) и удержите ее в нажатом
положении не менее чем на 5 секунд. В память данной кнопки будет запрограммирована радиостанция,
на которую настроен радиоприемник.

Прослушивание радиостанции, настройка на которую сохранена в памяти CD-ресивера

Нажмите на
мую радиостанцию. Номер нажатой кнопки появится на дисплее CD-ресивера.

Автоматическая настройка на радиостанции с сохранением в памяти CD-ресивера

Нажатие кнопки AM S более чем на 2 секунды приведет к включению функции автоматической настройки
на радиостанции в выбранном диапазоне и сохранению в памяти
наиболее мощным сигналом. По окончании настройки включится режим сканирования станций.

Сканирование предварительно настроенных радиостанций

Для сканирования предварительно настроенных радиостанций кратковременно нажмите кнопку AMS. Во
время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую
радиостанцию, хранящуюся в памяти CD-ресивера. Порядковый номер каждой радиостанции в памяти
CD-ресивера будет мигать на дисплее. Для остановки сканирования нажмите еще раз кнопку AMS или
нажмите любую из цифровых кнопок 1 - 6.

Выбор стереофонического или монофонического режимов работы радиоприемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточ­но силен. На дисплее в этом случае загорается индикатор стереоприема. Отключение стереофоническо­го режима
сильным шумом или с помехами. Для этого нажимайте кнопку MO/ST. При этом на дисплее исчезнет ин­дикатор стереоприема и на некоторое время появится надпись MONO. Нажимайте кнопку MO/ST по­вторно для возврата к режиму стереоприема.

Выбор местного или дальнего режимов приема

переключения режимов нажимайте кнопку LOС. Изначально CD-ресивер работает в режиме дальне-

Для
го приема (DX). При переключении режимов на дисплее CD-ресивера на несколько секунд включается
надпись "LOCAL" или "-DX-". В режиме местного приема чувствительность автопоиска немного снижена
для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.

настройка на радиостанцию

для автоматического поиска радиостанции в направлении увеличе-



для автоматического поиска радиостанции в направлении уменьше-



. Для уменьшения

.



кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на желае-

CD-ресивера шести радиостанций с

приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с



Prology MCE-515U © Saturn Marketing, Ltd. 9

Режим специальных настроек проигрывателя

Для входа в меню специальных настроек нажмите на регулятор параметров и удерживайте его нажатым
в течение примерно 2 с. Для настройки выбранной опции вращайте регулятор параметров. Для перехода
к следующей опции меню нажимайте на регулятор параметров. Выход из режима специальных настроек
происходит автоматически, если в течение 5 с не выполняются никакие действия по
ек.

1. "DSP"

При помощи опции DSP можно выбрать наиболее приятную для вашего слуха настройку звучания. Вра­щайте регулятор параметров по часовой стрелке для выбора настроек в следующем порядке:

DSP OFF (коррекция отключена) Æ POP (поп-музыка) Æ ROCK (рок-музыка) Æ CLASSIC
(классическая музыка) Æ FLAT (ровная частотная характеристика)

Вращайте регулятор параметров против часовой стрелки для выбора настроек в обратном порядке.

2. "ESP"

Выбор времени записи в антишоковую буферную память для дисков СD/MP3

12 c: для CD
45 с: для MP3

3. "MULT"

Выбор режима поддержки мультисессионных дисков:

Режим ON
Режим OFF

4. "BEEP"

Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - зву­ковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.

5. "SEEK"

При помощи данной функции можно выбрать один из двух режимов автоматического поиска радиостан­ций:

Режим SEEK 1

ция.

Режим SEEK 2

условии, что в этот момент не нажата кнопка

Примечание. Данная функция доступна только в режиме радиоприемника.

. Поддерживаются диски, записанные в режимах "Mixed CD", "CD Extra", "Multi session".

. Поддерживаются диски, записанные в режимах "Mixed CD", "One session CD".

. Автоматический поиск прекращается, как только будет найдена следующая радиостан-

. Автоматический поиск прекращается, как только будет найдена следующая станция при



или



.

Æ

изменению настро-

Prology MCE-515U © Saturn Marketing, Ltd. 10

Управление проигрывателем компакт-дисков

Загрузка компакт-дисков

Нажмите кнопку
в слот таким образом, чтобы рабочая сторона (сторона, на которую нанесена запись), была обращена
вниз. Закройте панель.

Извлечение компакт-дисков

Нажмите кнопку на передней панели проигрывателя для откидывания панели. Затем нажмите кнопку Y.
Если извлеченный диск не будет вынут из проигрывателя в течение примерно 10 с, он будет автомати­чески загружен обратно в проигрыватель, а панель – закрыта.

Выбор дорожек компакт-диска

Нажимайте кнопку
началу текущей дорожки записи компакт-диска.

Для перехода к началу предыдущей дорожки записи компакт-диска нажмите кнопку

Ускоренное воспроизведение

Нажмите кнопку
ного воспроизведения (со звуком) в прямом или обратном направлении; для восстановления нормаль­ной скорости воспроизведения отпустите соответствующую кнопку.

Остановка воспроизведения

Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку
1/; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.

Переход к первой дорожке на диске

Для перехода к первой дорожке нажмите и удерживайте нажатой не менее 2 с кнопку 1/.

Сканирующее воспроизведение

Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажи­майте кнопку 2/INT.

Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей вы­бранной песни.

Повторное воспроизведение

Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT. Для отмены данного
режима нажмите кнопку еще раз.

Воспроизведение компакт-диска в случайном порядке

Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/RDM.

Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку

Для отмены данного режима нажмите кнопку еще раз.

на передней панели проигрывателя для откидывания панели. Вставьте компакт-диск

или  для перехода, соответственно, к началу следующей дорожки записи или



два раза подряд.



или  и удержите ее в нажатом положении не менее чем на 2 секунды для ускорен-



или .



Prology MCE-515U © Saturn Marketing, Ltd. 11

Воспроизведение аудиозаписей в формате MP3

Общие положения

• MP3 – это сокращение от "MPEG Audio Layer 3", которое относится к стандарту технологии сжатия ау-

диосигналов.

• Данный CD-ресивер обеспечивает воспроизведение MP3-файлов, записанных на диски CD-ROM, CD-R

или CD-RW, а также на карты памяти SD, MMC или USB (далее - носители).

• CD-ресивер не может воспроизводить файлы MP3, имеющие расширение, отличное от ".MP3".

• При попытке воспроизведения файла с расширением ".MP3", содержимое которого

формату MP3, будет слышен шум.

• Далее по тексту под термином "альбом" понимается каталог диска, а под термином "трек" – MP3-файл.

• Максимальная поддерживаемая вложенность папок на носителе – 8, включая корневой каталог; макси-

мальное число файлов - 447, максимальное число папок – 128.

• Для карт памяти SD, MMC, USB поддерживается совместимость с файловыми системами FAT-12,

FAT-16, FAT-32.

• При воспроизведении

файлов MP3 с битрейтом 8 kbps или с переменным битрейтом время воспроиз-

ведения на дисплее может отображаться неверно.

• Не перегружайте носитель файлами, отличными от MP3. В противном случае CD-ресивер будет дол-

го анализировать содержимое носителя после загрузки перед началом воспроизведения.

• Примите во внимание, что порядок воспроизведения треков может отличаться от порядка, в

они были записаны на носитель.

• Поддерживаемая скорость битового потока (битрейт):

MPEG 1 audio layer 3 все возможные битрейты
MPEG 2 audio layer 3 все битрейты, кроме 8 kbps

• Поддерживаемые частоты дискретизации:

MPEG 1 audio layer 3, кГц 32, 44,1, 48
MPEG 2 audio layer 3, кГц 16, 22,05, 24, 32, 44,1, 48

Рекомендации по созданию дисков CD-R и CD-RW, содержащих MP3-файлы

• CD-ресивер обеспечивает совместимость с дисками, записанными согласно стандарту ISO 9660.

• Чтение дисков, записанных при помощи пакетной записи (UDF), CD-ресивером

• CD-ресивер поддерживает мультисессионные диски и диски, записанные в форматах MIXED или EX-

TRA. В любом случае MP3 файлы имеют приоритет перед аудиозаписями в формате CD-DA.

• При создании MP3-файлов используйте частоту дискретизации 44,1 кГц и битрейт не ниже 128 kbps.

• Не создавайте папки с глубиной вложенности более 8, включая корневой каталог.

• Воспроизведение диска возможно

только в том случае, если произведена финализация диска.

• Перед записью MP3-диска убедитесь, что формат диска установлен как "данные" ("CD-ROM", "DATA

CD"), а не на аудио CD.

• При использовании некоторых дисков CD-R или CD-RW физические параметры записи могут отличать-

ся от оптимальных в зависимости от качества изготовления дисков. В этом случае данные с диска могут
считываться неверно. В связи с этим рекомендуется выбирать чистые диски CD-R или CD-RW макси­мально возможного качества и стараться не использовать максимальную скорость записи.

• На дисплей CD-ресивера выводятся названия альбома и трека длиной до 16 символов. Поддержива-

ется совместимость с системой кодирования информации ID3 TAG версий 1.xx и 2.xx.

Загрузка диска

Загрузите диск в CD-ресивер, как

обычный аудио-CD. CD-ресивер автоматически распознает MP3-диск,
на дисплей будет выведено сообщение "MP3 DISC", включится индикатор MP3. После того, как закон­чится сканирование диска, начнется его воспроизведение с первого трека из первого альбома.

Подключение карты памяти SD/MMC

Вставьте карту памяти в слот (8) до щелчка. CD-ресивер автоматически переключится на карту памяти,
на дисплей будет выведено сообщение "MEM-CARD".

Для

извлечения карты памяти SD/MMC нажмите на карту посередине слота (8), затем потяните ее на

себя.

Подключение карты памяти с интерфейсом USB

Откройте резиновую заглушку на разъеме USB (21). Вставьте карту памяти в разъем USB. CD-ресивер
автоматически переключится на карту памяти, на дисплей будет выведено сообщение "USB-DRIV".

Для извлечения карты памяти просто потяните ее на себя.

Prology MCE-515U © Saturn Marketing, Ltd. 12

не соответствует

котором

не поддерживается.

Навигация по диску или карте памяти SD/MMC/USB

В CD-ресивере предусмотрено четыре способа выбора необходимого трека.

1. Переход к следующему/предыдущему треку

В режиме воспроизведения MP3 нажимайте кнопку
следующего или началу текущего трека.

Для перехода к началу предыдущего трека нажмите кнопку

или  для перехода, соответственно, к началу



два раза.



2. Навигация на основе порядковых номеров треков

В режиме воспроизведения MP3 нажмите один раз кнопку AMS, на дисплее появится индикация "TRK SCH".

Нажмите на регулятор параметров. На дисплее появится индикация "001", причем цифра "1" будет ми­гать. Вращая регулятор параметров, выберите значение единиц номера искомого трека.

Нажмите на регулятор параметров еще раз. В номере

трека начнет мигать позиция десятков. Вращая

регулятор параметров, выберите значение десятков номера искомого трека.

Нажмите регулятор параметров еще раз. В номере трека начнет мигать позиция сотен. Вращая регуля­тор параметров, выберите значение сотен номера искомого трека.

Нажмите на регулятор параметров еще раз. CD-ресивер начнет воспроизведение трека с выбранным
номером.

Примечание.

Если выбран трек с номером, превышающим число треков на носителе, то включится вос-

произведение последнего трека.

3. Навигация по альбомам, начиная с корневого каталога диска или карты памяти

В режиме воспроизведения MP3 нажмите два раза подряд кнопку AMS, на дисплее появится надпись
FILE SCH.

Нажмите на регулятор параметров. На дисплей будет выводиться и прокручиваться

в режиме бегущей

строки название первой папки на носителе. Вращая регулятор параметров, выберите необходимую папку.
Нажмите на регулятор параметров. На дисплей будет выводиться и прокручиваться в режиме бегущей

строки название первого трека в выбранной папке. Вращая регулятор параметров, выберите необходи­мый трек.

Нажмите на регулятор параметров еще раз. CD-ресивер начнет

Отображение информации ID3 TAG

воспроизведение выбранного трека.

Если информация ID3 TAG содержится в файле MP3, то в режиме воспроизведения MP3 она будет цик­лически появляться на дисплее CD-ресивера (также можно нажимать кнопку BAND). Одновременно с
ней будут включаться индикаторы, указывающие на тип выводимой в данный момент информации в сле­дующем порядке:

Æ ВРЕМЯ ВОСПРОИЗВЕДЕНИЯ И НОМЕР ТРЕКА (индикатор "TRK") Æ

НАЗВАНИЕ И НОМЕР ФАЙЛА (индикатор "FILE") Æ

Æ
Æ НАЗВАНИЕ И НОМЕР ПАПКИ (индикатор "FOLDER") Æ
Æ НАЗВАНИЕ КОМПОЗИЦИИ (индикатор "MUSIC") Æ
Æ ИСПОЛНИТЕЛЬ (индикатор "ARTIST") Æ
Æ НАЗВАНИЕ АЛЬБОМА (индикатор "ALBUM") Æ ...

Если файл MP3 не содержит информацию ID3 TAG, то вместо трех последних сообщений будет
выводиться надпись "NO ID3 ".

Prology MCE-515U © Saturn Marketing, Ltd. 13

Обслуживание

Обслуживание CD-ресивера

Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный CD-ресивер мно­гие годы.

1. Защищайте CD-ресивер от попадания влаги. В случае попадания влаги на CD-ресивер немедленно

вытрите его досуха. Жидкости, содержащие минеральные вещества, могут привести к коррозии
электронных схем.

2. Защищайте CD-ресивер от попадания на него пыли и грязи, которые

менному износу деталей.

3. При переноске CD-ресивера будьте предельно внимательны и аккуратны. Падение ресивера может

привести к повреждению печатных плат и корпуса, что, в свою очередь, может привести к тому, что

CD-ресивер будет работать неправильно или не будет работать совсем.

4. Время от времени протирайте CD-ресивер влажной

новому. Для очистки CD-ресивера никогда не используйте едкие химические вещества, чистящие
жидкости или сильнодействующие моющие средства.

5. Используйте и храните CD-ресивер только при нормальной температуре. Высокая температура спо-

собствует сокращению срока службы электронных устройств, а также деформации и повреждению
пластиковых деталей.

Обращение с компакт

Грязь, пыль и царапины на поверхности компакт-диска, а также его деформация, могут привести к "пере­скакиванию" звука во время воспроизведения и к ухудшению качества звучания.

1. Кроме компакт-дисков, которые имеют указанную здесь маркировку, CD-

проигрыватель может воспроизводить записываемые компакт-диски типа CD-R
или CD-RW, однако некоторые из них могут читаться с
стей записывающего оборудования и настроек программного обеспечения.

2. Если на рабочей поверхности компакт-диска (стороне, на которой нанесена за-

пись) имеются следы от пальцев или пыль, аккуратно протрите диск мягкой тряп­кой. В отличие от обычных пластинок компакт-диски не имеют дорожек, в кото­рых может скапливаться
пакт-диска можно, просто аккуратно проводя по его поверхности мягкой тряпкой.
Протирайте компакт-диск прямыми движениями от центра к краям. Мелкие пы­линки и небольшие пятна не оказывают никакого влияния на качество воспроиз­ведения.

3. Никогда не используйте для очистки компакт-дисков химические

как аэрозоли для очистки грампластинок, антистатические аэрозоли или жидкости, бензин или рас­творители. Данные химические вещества могут сильно повредить поверхность компакт-дисков.

4. После прослушивания следует убирать компакт-диски в предназначенные для этого коробки. Это

позволит избежать появления на поверхности компакт-диска больших царапин, способных вызвать

"перескакивание" звука.

5. Не подвергайте компакт-диски воздействию прямых солнечных лучей, высокой влажности или высо-

кой температуры в течение длительного времени. Длительное воздействие высокой температуры
может привести к короблению компакт-диска.

-дисками

пыль, поэтому удалить всю пыль с поверхности ком-

тряпкой, что позволит ему всегда выглядеть как

ошибками из-за особенно-

6. Никогда не приклеивайте бумагу и не пишите на поверхности компакт-диска шариковой ручкой.

Осторожно

1. Для подачи питания на данный CD-ресивер может

жением 12 В постоянного тока (при условии заземления отрицательного полюса аккумуляторной ба­тареи). Ни в коем случае не устанавливайте данный CD-ресивер на автомобили, у которых заземлен
положительный полюс аккумуляторной батареи.

2. Данный CD-ресивер имеет специальный фильтр, позволяющий практически исключить помехи по

питанию. Однако на некоторых автомобилях (в
щелчки или другие нежелательные помехи.

3. При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Ис-

пользование других предохранителей может вызвать выход из строя ресивера. В данной модели ис­пользуется один предохранитель на 15 А, расположенный на задней стенке корпуса непосредствен­но

под основным разъемом электрической проводки.

использоваться только источник питания напря-

частности, на старых моделях) могут быть слышны

могут привести к преждевре-

вещества, такие

Prology MCE-515U © Saturn Marketing, Ltd. 14

Эксплуатационные ограничения и текущий ремонт

CD-ресивер предназначен для эксплуатации в салоне автомобилей с напряжением бортовой сети
12 В. Не следует эксплуатировать CD-ресивер, имеющий повреждения корпуса, съемной передней па-

нели, соединительных кабелей и динамиков.

Ниже приводится таблица, в которой сведены простые проверки, способные помочь вам устранить
большую часть проблем, возникающих при использовании CD-ресивера.

При отсутствии видимых причин
ли основного разъема и антенны, и обратиться в сервисный центр, адрес которого указан в гарантийном
талоне.

Осторожно: Металлические детали CD-ресивера (особенно его задняя панель) во время работы сильно
нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками сразу же после того, как вынете

CD-ресивер.

тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность

Перед
подключения CD-ресивера.

Симптом Вероятная причина Устранение

Нет питания

Нет звука

Компакт-диск не
загружается в CD­ресивер или не
удаляется из CD­ресивера

Плохое качество
звучания

Радиоприемник не
работает

Не работает функ­ция автонастройки
на радиостанции

Индикация

"NO FILE"

Индикация
"ERR-4"

Индикация
"ERR-11"

Индикация
"ERR-3" или
"ERR-7"

Индикация
"ERR-10"

Индикация
"ERR-12"

неисправности CD-ресивер следует демонтировать, отсоединить кабе-

Ключ не повернут в замке
зажигания автомобиля в по­ложение ON (зажигание)

Если в качестве источника питания выбрана до­полнительная цепь питания, но двигатель не
работает, поверните ключ в замке зажигания в

положение "ACC" (дополнительное)
Перегорел предохранитель Замените предохранитель питания
CD-ресивер неправильно

подключен к источнику пита-

Перепроверьте правильность подключения CD-

ресивера к источнику питания
ния

Соединительные кабели
подключены неправильно

В CD-ресивере уже есть ком­пакт-диск

Внутри автомобиля слишком
высокая температура

Конденсация влаги

Проверьте правильность подключения динами-

ков и других соединительных проводов

Выньте компакт-диск из CD-ресивера, затем за-

грузите в него новый компакт-диск

Подождите, пока температура внутри автомоби-

ля понизится, затем повторите попытку

В течение часа не пользуйтесь CD-ресивером,

затем повторите попытку
Дефектный или сильно за-

грязненный компакт-диск

Попробуйте почистить компакт-диск

Попробуйте воспроизводить другой компакт-

диск
Неверный угол установки

CD-ресивера

К CD-ресиверу не подключен
кабель антенны

Радиостанции имеют слиш-

Убедитесь, что наклон CD-ресивера не превы-

шает 30°

Надежно подключите кабель антенны к CD-

ресиверу

Настраивайтесь на станции вручную
ком слабый сигнал

Диск не соответствует фор­мату audio CD и не содержит

Такой диск не может воспроизводиться данным

CD-ресивером
файлов MP3

Диск установлен вверх нога­ми

Ошибка при декодировании

MP3

Ошибка в работе CD-
транспорта

Извлеките диск и загрузите его правильно - ра-

бочей стороной вниз

Попробуйте воспроизводить другой диск MP3 с

другими параметрами кодирования

Нажмите на кнопку Y, чтобы извлечь диск. Если

диск не извлекается, нажмите на кнопку RESET

и повторите попытку. Если и в этом случае диск

остается в ресивере, то обратитесь в сервис-

центр
Повторяющаяся ошибка Попробуйте воспроизводить другой диск MP3

Ошибка чтения карты памяти

Замените карту памяти

SD/MMC/USB

Prology MCE-515U © Saturn Marketing, Ltd. 15
