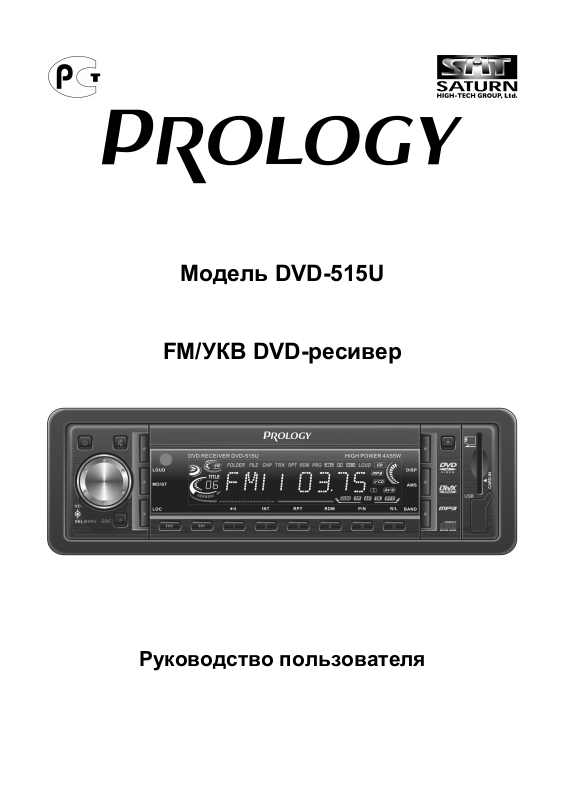

Prology DVD-515U User Manual [ru]

Модель DVD-515U

FM/УКВ DVD-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигры­вателя DVD/VCD/MPEG4/CD/MP3/WMA-дисков (далее "проигрывателя") в автомобиле с напряжением
бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста
по электрооборудованию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуа­тации могут привести к его неисправностям и к лишению права

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные из­менения, не отраженные в настоящем Руководстве.

на гарантийное обслуживание.

Назначение

Проигрыватель Prology DVD-515U предназначен для воспроизведения дисков форматов DVD, Video CD,
Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4, а также карт памяти SD/MMC или USB. Проигрыва-
тель обеспечивает:

- воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или
NTSC;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции проигрывателя

• Полностью съемная откидывающаяся передняя панель с футляром

• Совместимость с форматами DVD, MPEG4, VCD, CD, MP3, WMA, JPEG

• Слот для карт памяти SD/MMC

• Поддержка карт памяти с интерфейсом USB

• Системы цветности PAL/NTSC

• Высокая выходная мощность (4x55 Вт)

• Высокоскоростной цифровой PLL тюнер

• Память на 24 станций (18 FM, 6 УКВ)

• Дистанционное управление

• Многоязычное экранное меню

• Видеовыход

линейный выхода

• 4

• Выход на сабвуфер

• Линейный стереовход

• 4 предустановленные характеристики эквалайзера

• Стандартный монтажный размер DIN

• Стандартный разъем ISO

Комплект поставки

Проигрыватель Prology DVD-515U 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Пульт дистанционного управления 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительные кабели 1 комплект
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

Prology DVD-515U © Saturn Marketing, Ltd.

1

Основные технические характеристики

Общие

Напряжение питание 14,4 В постоянного тока
Предельные значения напряжения питания 11 - 16 В
Максимальная выходная мощность 4 x 55 Вт
Установочные размеры (ШxВxГ) 178 x 50 x 166 мм
Вес 1,7 кг

DVD/CD проигрыватель

Воспроизводимые диски DVD Video, Video CD, MPEG4, MP3 CD, Audio CD
Размер дисков 12 см (5")
Формат телевизионного сигнала NTSC / PAL
Уровень видеосигнала (пиковое значение) 1 В (на нагрузке 75 Ом)
Разрешение по горизонтали 500 линий
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум 80 дБ
Глубина разделения стереоканалов 60 дБ
Коэффициент нелинейных искажений 0,2%
Низкочастотные и высокочастотные

детонационные искажения Ниже предела измерений

FM и УКВ приемник

Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность 8 дБ (мкВ)
Диапазон воспроизводимых частот 30 - 15 000 Гц
Отношение сигнал-шум 55 дБ
Глубина разделения стереоканалов (1 кГц), дБ 30

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время вос­произведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте сле­дующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет над­писей) протирайте ее мягкой
ют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полно­го удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Проти­райте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут
кое-либо влияние на качество воспроизведения.

• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла­стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические веще­ства способны необратимо повредить пластмассовую поверхность диска.

• После использования обязательно помещайте диски в их коробки. Это позволит избежать
на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспро­изведении.

• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,
высокой влажности или высокой температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.

• Никогда не приклеивайте бумагу и не пишите на
или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить по­верхности диска.

• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, вось­миугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-

• Хотя
пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолют­но недопустимо.

тряпкой. В отличие от обычных грампластинок цифровые диски не име-

оказывать ка-

появления

любой из сторон диска. Острые наконечники ручек

Prology DVD-515U © Saturn Marketing, Ltd.

2

Для безопасного и эффективного использования проигрывателя

• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-

пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть со­единена с "массой".

• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим

Руководством. Если вы не уверены в своей способности правильно установить и
проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомо­бильной электроники.

• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-

тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у кото­рого вы приобрели данный проигрыватель.

• При мытье автомобиля следите, чтобы

внутрь проигрывателя не попала вода, так как это может

привести к его повреждению.

• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого

диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними
предметами.

• Когда проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в

верстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воз­действия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или

экстремально низких температурах. В таком случае прекратите использовать проигрыватель
пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защи­ты. Когда температура внутри проигрывателя повышается до определенной температуры, схема за­щиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возмож­ность охладиться, а затем снова включите воспроизведение.

• Конденсация. В дождливые или влажные дни, а также сразу

же после того, как в холодное время го-

да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрыва­теля может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считы­вать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой не­исправности выньте из проигрывателя диск и

подождите, пока сконденсировавшаяся влага не испа-

рится (около часа).

• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про-

пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может при­вести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

• Очистка. Не пытайтесь

очищать проигрыватель с помощью каких-либо химических веществ, так как

это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используй­те только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-

парковать автомобиль в безопасном месте.

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-

ность слышать все, что происходит вокруг автомобиля.

• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-

ления, которые могут отвлечь от управления автомобилем.

подключить данный

от-

до тех

Prology DVD-515U © Saturn Marketing, Ltd.

3

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип Размер диска Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)

или

Video CD

5 дюймов (12 см) Приблизительно 74 минуты.

Приблизительно 484 минуты (DS/DL)

SS = односторонний, DS = двухсторонний,
SL = однослойный, DL = двухслойный

или

Audio CD

5 дюймов (12 см) Приблизительно 74 минуты.

Также для воспроизведения могут использоваться следующие типы файлов:
MP3, WMA, AVI (MPEG4: DivX 3.11, 4, 5, 6, XviD), VOB (MPEG2), DAT (MPEG1), JPEG.

Данный проигрыватель не может воспроизводить следующие типы файлов.

• ACC

• DLF

• M3U

• PLS

• MP3 PRO

• Файлы с DRM

• 3-дюймовые (8-сантиметровые) диски

• Диски CD-R или CD-RW, на которых не произведена "финализация".

• Диски, записанные в телевизионном формате, отличном от NTSC или PAL

Ограничения для файлов MP3

• Формат

записи: ISO 9660 или ISO 9660 + Joliet.

• Максимальная поддерживаемая вложенность папок на диске: 8, включая корневой каталог.

• Максимальное число папок: 99.

• Максимальная продолжительность одного трека: 99 мин 59 с.

• Частота дискретизации: 8 - 48 кГц.

• Скорость потока данных: 32 - 320 kbps.

Замечания по совместимости карт SD/MMC и USB

• Типы файлов: MP3, WMA, MPEG1

• Типы файловой системы: FAT12, FAT16, FAT32

• Максимальное число папок/файлов на носителе

: 200 / 500

• Поддерживаемые карты SD: Cannon, Fujifilm, Palm, Motolora, Microsoft, IBM, HP, Compaq, Samsung и
др.

• Поддерживаемые карты MMC: Ericsson, Nokia, Motolora, HP, Palm, Sanyo, Microsystems и др.

• Емкость карт: 8 Мб - 1 Гб (SD); 16 Мб - 1 Гб (MMC)

Номер региона (номер регионального ограничения DVD)

Номер региона данного проигрывателя "5".

Внимание! Для управления воспроизведением и навигации по всем типам дисков, кроме Audio CD, тре-
буется использовать внешний дополнительный монитор.

Prology DVD-515U © Saturn Marketing, Ltd.

4

Установка проигрывателя

Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые находятся

на верхней крышке проигрывателя. В противном случае DVD-проигрыватель не будет работать.

Примечания:

• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально

управлять автомобилем.

• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-

тесь, что все соединения сделаны правильно и система работает нормально.

• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом

тановка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрыва­теля, может привести к нарушению его нормальной работы.

• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте проигрыватель таким образом, чтобы он не мог стать

пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение проигрывателя от горизонтальной плоскости

не должно превышать 30°. В противном случае технические характери­стики проигрывателя могут быть далеки от оптимальных.

причиной ранения водителя или

случае ус-

• Никогда не устанавливайте проигрыватель там, где он будет сильно

нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающе­го от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию
сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки DVD-ресивера.
При использовании первого варианта DVD-ресивер устанавливается в приборную панель автомобиля

спереди, а при использовании второго варианта DVD-ресивер устанавливается сзади передней панели
(DVD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления исполь­зуются резьбовые отверстия на боковых панелях DVD-ресивера).

Более подробно оба варианта установки DVD-ресивера описываются в

данном руководстве ниже.

Prology DVD-515U © Saturn Marketing, Ltd.

5

Первый вариант установки DVD-ресивера

Удаление DVD-ресивера

1. Вставьте пальцы в выемки на передней стороне
рамки и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект DVD­ресивера, в пазы на обеих сторонах устройства,
как показано на рисунке, чтобы они зафиксиро­вались со щелчком.

3. Для того, чтобы вынуть DVD-ресивер из при­борной панели автомобиля, потяните за съемни­ки на себя.

1. Приборная панель автомобиля.

2. Кожух.

3. Винт.

После установки кожуха DVD-ресивера в приборную
панель автомобиля, выберите на кожухе те метал­лические язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы зафиксиро­вать кожух на месте.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х 25

мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части DVD-ресивера обя­зательно используйте металлическую планку. Ме­таллическая планка может быть согнута руками под
желаемым углом.

7. Плоская шайба.

Prology DVD-515U © Saturn Marketing, Ltd.

6

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях DVD-ресивера.

Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при ко-

тором будут совмещены резьбовые отвер­стия на кронштейнах и резьбовые соедине­ния на корпусе DVD-ресивера. Закрепите
кронштейны с обеих сторон DVD-ресивера
не менее чем в

двух местах. Для этого ис­пользуйте либо крепежные винты (5 х 8 мм),
либо винты с потайной головкой (4 х 8 мм), в
зависимости от типа резьбовых отверстий на
кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиопри­емника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух, декоративная

внешняя рамка и металлическая

планка не используются.

Съемная передняя панель DVD-ресивера

Отсоединение передней панели

1. Нажмите кнопку

переднюю панель вниз.

Установка передней панели на место

Осторожно:

1. Для хранения снятой с проигрывателя передней панели используйте входящий в комплект футляр.

2. Никогда не роняйте переднюю панель DVD-ресивера.

3. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

4. Никогда не дотрагивайтесь

жет привести к загрязнению разъемов и плохому электрическому контакту.

5. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

6. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

7. Следите за тем, чтобы на переднюю панель DVD-ресивера

гие летучие жидкости.

8. Никогда даже не пытайтесь разобрать переднюю панель DVD-ресивера.

Prology DVD-515U © Saturn Marketing, Ltd.

, чтобы откинуть

до разъемов, находящихся на передней панели и DVD-ресивере. Это мо-

2. Сдвиньте панель влево, чтобы освободить правый упор.

3. Потяните правую часть панели на себя, чтобы снять панель.

1. Удерживая панель в горизонтальном
положении, вставьте ее в левый упор.

2. Нажмите на правую часть панели до

щелчка, чтобы ввести ее в зацепление

с

правым упором.

3. Переведите переднюю панель в рабочее
положение. Вы услышите характерный
щелчок.

не попали бензин, растворители или дру-

7
