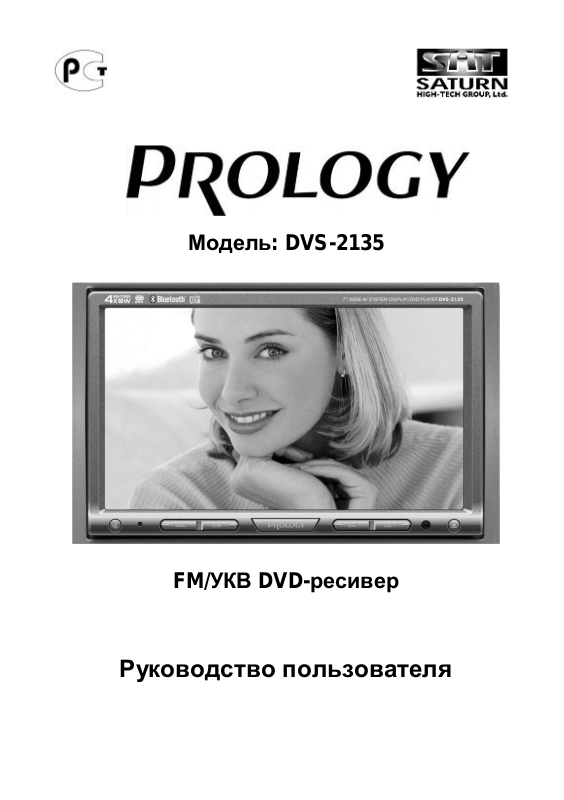

Модель: DVS-2135

FM/УКВ DVD-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуа-

тации FM/УКВ-приемника и проигр

DVD/VCD/CD/MP3/USB/SD/-файлов (далее "устройства") в автомо-

биле с напряжением бортовой сети12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology DVS-2135 предназначено для воспроизведения дисков форматов DVD, Video CD, Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4. Проигрыватель обеспечивает:

-воспроизведение цветного изображения в системах цветности

NTSC/PAL/SECAM;

-прием радиостанций в диапазонах FM и УКВ;

-воспроизведение звука через внешние громкоговорители или через линейный выход.

-прием телевизионных программ

Функции устройства

·Встроенный широкоформатный ЖК-монитор с диагональю7" (177 мм)

·Системы цветностиPAL/NTSC/SECAM

·Сенсорная панель управления с графическим интерфейсом

·Совместимость с форматамиDVD, VCD, CD, MP3, WMA, JPEG, DivX

·Встроенный ТВ-тюнер

·Высокоскоростной цифровойPLL тюнер

·Встроенный слот для карт памятиSD

·Поддержка карт памяти с интерфейсомUSB

·Максимальная выходная мощность4 х 55 Вт

·Поддержка беспроводной технологииBluetooth®

·СистемаRDS-EON

Prology DVS-2135

2

Saturn Marketing, Ltd.

·Дистанционное управление

·Антишоковая буферная память

·Видеовход RCA для камеры заднего обзора

·Аудио/видеовходRCA

·Линейный аудиовходRCA

·2 Видеовыхода RCA

·4-канальный аудиовыходRCA

·Электронная регулировка параметров звука и изображения

·Стандартный монтажный размер2 DIN

Комплект поставки

Устройство Prology DVS-2135

1 шт.

Пульт дистанционного управления

1 шт.

Монтажный винт

1 шт.

Резиновая демпфирующая прокладка

1 шт.

Соединительные кабели

1 комплект

Крепёжные принадлежности

1 комплект

Настоящее Руководство пользователя

1 шт.

Гарантийный талон

1 шт.

Индивидуальная потребительская тара

1 комплект

Prology DVS-2135

3

Saturn Marketing, Ltd.

Основные технические характеристики

Общие

Напряжение питания, предельные значения

11 – 16 В пост. тока

Полярность источника питания



Только системы с заземлением отрицательного полюса батареи

Максимальная выходная мощность

4 x 55 Вт

Подходящее сопротивление динамиков

4-8 Ом

Номинал встроенного предохранителя

15 А

Уровень входного аудиосигнала

≥ 300 мВ

Линейный выход сабвуфера

4 В

Антишоковая память

2 с (CD), >100 с (MP3)



45 c (CD), >100 c (MP3)

Размеры установочные (Ш х В х Г)

178 х 100 х 164 мм

Вес

3,0 кг

Радиоприёмник



Диапазон частот

FM 87,5 - 108 МГц

Диапазон частот УКВ

65 - 74 МГц

Полезная чувствительность

8 дБ (мкВ)

Глубина разделения стереоканалов (1 кГц)

30 дБ

Диапазон воспроизводимых частот

30 - 15 000 Гц

Отношение сигнал-шум

> 55 дБ

Проигрыватель DVD/MP3/CD



Размер дисков

12 см (5")

Частотная характеристика

20 Гц - 20 кГц

Отношение сигнал-шум

> 80 дБ

Глубина разделения стереоканалов

> 60 дБ

Коэффициент нелинейных искажений

< 0,2% (1кГц)

Система телевизионного сигнала

PAL/NTSC/SECAM

Видеовыход

1 ± 0.2 В

Разрешение по горизонтали

≥ 500 линий

Prology DVS-2135

4

Saturn Marketing, Ltd.

Монитор



Тип дисплея

жидкокристаллический

Способ управления

активная матрица TFT

Диагональ экрана

7" (177 мм.)

Размер экрана (ШхВ)

143,4 х 79,326 мм

Размер экранного элемента

0,107 x 0,370 мм

Разрешение дисплея

400 × 234 точек

Prology DVS-2135

5

Saturn Marketing, Ltd.

Воспроизводимые диски

Тип диска и лого-



Размер

Максимальное время вос-

тип



диска

произведения



DVD Video

5

дюймов

Приблизительно

133

минуты



(12 см)

(SS/SL)











Приблизительно

242

минуты

или





(SS/DL)









Приблизительно

266

минут













(DS/SL)











Приблизительно

484

минуты







(DS/DL)











SS = односторонний, DS = двухсто-







ронний,











SL = однослойный, DL = двухслой-







ный





Video CD

5

дюймов

Приблизительно 74 минуты.



(12 см)







или



















Audio CD

5

дюймов

Приблизительно 74 минуты.



(12 см)



















Также для воспроизведения могут использоваться следующие типы файлов:

Аудиофайлы: MP3 (*.mp3), WMA (*.wma)

Видеофайлы: MPEG 2 (*.vob), MPEG 1(*. dat), DivX/XviD (*.avi, *.divx)

Файлы с изображениями: JPEG (*.jpg)

Ограничения для файлов MP3:

· ISO 9660 или ISO 9660+Joliet,

максимальное допустимое количество символов в имени файла-

30.

·Максимальная глубина вложенности папок: 8

·Максимальное число папок на диске: 99

Prology DVS-2135

6

Saturn Marketing, Ltd.

·Максимальная продолжительность одного трека: 99 минут 59 секунд

·Скорость передачи данных: 32320 Кбит/c (предпочтительно 128 Кбит/c)

·Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)

Не поддерживаются форматы:

*.ACC, *.DLF, *.M3U, *.PLS, MP3 PRO, файлы с DRM, а также диски с открытой сессией.

Номер региона (номер регионального ограничения) DVD

Номер региона данного проигрывателя "5".

Prology DVS-2135

7

Saturn Marketing, Ltd.

Для безопасного и эффективного использования устройства

· Данное изделие является технически сложным товаром и отно-

сится к бытовой радиоэлектронной аппаратуре. По Общерос-

сийскому классификатору продукции и услуг Устройство относится к группировке 3230115 Устройства радиоприемные комбинированные прочие (часть IV ОКДП).

· Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др.- (далее – сертифицированный сервисный центр).

·Для подачи питания на данное устройство может использоваться только источник питания с напряжением+12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

·Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед под-

ключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

·Не пытайтесь в случае поломки открыть корпус устройства и- от ремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

·При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели

Prology DVS-2135

8

Saturn Marketing, Ltd.



приборов,

внутренней части ветрового стекла и/или случайное



пролитие

жидкости на приборную панель, а также

попадание



жидкостей через неплотности моторного щита, при мойке мо-



торного отсека, при подаче моющей смеси под давлением, т.к.



это может привести к выходу из строя устройства.



· После использования автомобиля на открытом воздухе необхо-



димо пылесосить салон в целях сбора возможных трупов насе-



комых и непопадания их внутрь устройства и его составных час-



тей. Попадание насекомых внутрь устройства и его составных



частей недопустимо.



·

Никогда

не засовывайте какие-либо предметы

внутрь отсека



диска устройства, кроме самого диска. Находящиеся внутри уст-



ройства узлы могут быть повреждены любыми посторонними



предметами.



·Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

·Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты: когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

·Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того,

как включен обогреватель(отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

·"Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио файлов могут появляться пропуски звучания. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по

дороге с поврежденным покрытием или по бездорожью могут

Prology DVS-2135

9

Saturn Marketing, Ltd.

привести к механическим повреждениям(обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

· Очистка. Не пытайтесь очищать устройство с помощью какихлибо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

·Для безопасного использования функций устройства, пожалуй-

ста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

·Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

·Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение«PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.

·Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.

·Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

·Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

·Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления устройством, которые

могут отвлечь Вас от управления автомобилем.

Prology DVS-2135

10

Saturn Marketing, Ltd.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к"перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

· Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Неболь-

шие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

·Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

·После использования обязательно помещайте диски в их короб-

ки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

·Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

·Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

·Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

·Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Prology DVS-2135

11

Saturn Marketing, Ltd.

Установка проигрывателя

Примечания:

·Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

·Перед окончательной установкой проигрывателя временно -под ключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

·Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.

·Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

·Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

·При установке отклонение проигрыва-

теля от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки оптимальных.

·Никогда не устанавливайте проигрыватель там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Prology DVS-2135

12

Saturn Marketing, Ltd.

Процедура установки

Внимание! Перед установкой устройства удалите2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае устройство не будет работать.

1.Демонтируйте предыдущее устройство из разъема.

2.Установите крепежные кронштейны в нишу штатного головного устройства.

3.Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х

6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.

4. Подключите разъем питания и акустики

Prology DVS-2135

13

Saturn Marketing, Ltd.

5.Установите устройство в нишу головного штатного устройства и зафиксируйте его винтами 2,6 х 5 мм.

6.Включите устройство и переместите экран для установки резиновой демпфирующей прокладки.

Prology DVS-2135

14

Saturn Marketing, Ltd.

Prology DVS-2135 User Manual

Схема подключения проводов устройства

ВНИМАНИЕ!

§Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.

§В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

§Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Назначение розового провода камеры заднего обзора

Если к устройству подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму.

Prology DVS-2135

15

Saturn Marketing, Ltd.

Элементы управления и их функции

Элементы управления на передней панели

Prology DVS-2135

16

Saturn Marketing, Ltd.

(1)Сенсорный дисплей устройства

(2)Кнопка отключения звука

(3)Кнопка сбросаRESET

(4)Кнопка выбора источника звучанияSRC

(5)Кнопка TA предназначена для переключения на режим отображения TA (сообщения о дорожном движении), выбора альтернативных частот (AF)

(6)Кнопка включения / выключения питания устройства

(7)Кнопки регулировки громкости

(8)Кнопка открывания/закрывания монитора и извлечения дискаv, а также управление углом наклона TFT-экрана

(9)Кнопка извлечения дискаv

(10)Слот компакт диска

(11)Индикатор статуса панели: загорается при сдвиге панели

(12)Разъём для карт памяти SD

Prology DVS-2135

17

Saturn Marketing, Ltd.

Пульт дистанционного управления

1.Кнопка выбора режима работыSRC.

2.Кнопка извлечения компакт-дискаv

3.Кнопка вызова экранного меню в режимеDVD и управления режимом PBC MENU в режиме VCD

4.Кнопка выбора глав воспроизведенияTITLE

5.Кнопка перехода к произвольному месту записиGOTO

6.Кнопка выбора системы цветности проигрывателя и выбора диапазона радиоприемника BAND/P/N/AUTO

7.Кнопка выбора парамет-

ра звучания и входа

меню

специальных -на

строек

проигрывателя

SEL



8.Кнопка вызова меню настроек проигрывателя

SETUP

9.Кнопка управления углом наклона TFT-экрана

10.Кнопка управления углом наклона TFT-экрана

11.Кнопка увеличения изображения ZOOM / набора /принятия вызова

12.Кнопка подтверждения выбора ENTER

13.Кнопки управления перемещением курсора

14.Кнопка остановки воспроизведения

15.Кнопки цифрового ввода

0..9

16.Кнопка меню режимов работы MODE

17.Кнопка включения и выключения проигрывателя

18.Кнопка выбора камеры съемки ANGLE

19.Кнопка выбора языка

Prology DVS-2135

18

Saturn Marketing, Ltd.

субтитров SUB.T

20.Кнопка повторного воспроизведения произвольного участка запи-

си A-B

21.Кнопка управления режимом повторного воспроизведения

REPEAT

22.Кнопка вызова информации о воспроизведении.

23.Кнопка экранной яркости

24.Кнопки настройки радиоприемника и перехода к предыдущему/следующему треку /

25.Кнопка для отклонения входящего вызова

26.Кнопки регулировки громкости VOL-, VOL+

27.Кнопка паузы / возобновления воспроизведения

28.Кнопка отключения звука

29.Кнопка выбора режима аудио

Использование пульта дистанционного управления

·При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.

·Дальность действия пульта дистанционного

управления составляет 4-5 метров.

· Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30°.

Установка батареек в пульт дистанционного управления

1. Извлеките батарейный , модуль расположенный в нижнем торце пульта дистанционного управления, нажав на выступ и потянув, как показано на рисунке.

2. Установите новую батарейку, правильно расположив контакты "+" и "–". Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареекCR2025.

3.Использование пульта дистанционного управления: пульт ДУ должен быть не дальше 3-5 м от сенсора сигналов дистанционного управления в прямой видимости.

Prology DVS-2135

19

Saturn Marketing, Ltd.

Осторожно:

·Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

·Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.

·Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

Prology DVS-2135

20

Saturn Marketing, Ltd.

Loading...
+ 44 hidden pages
