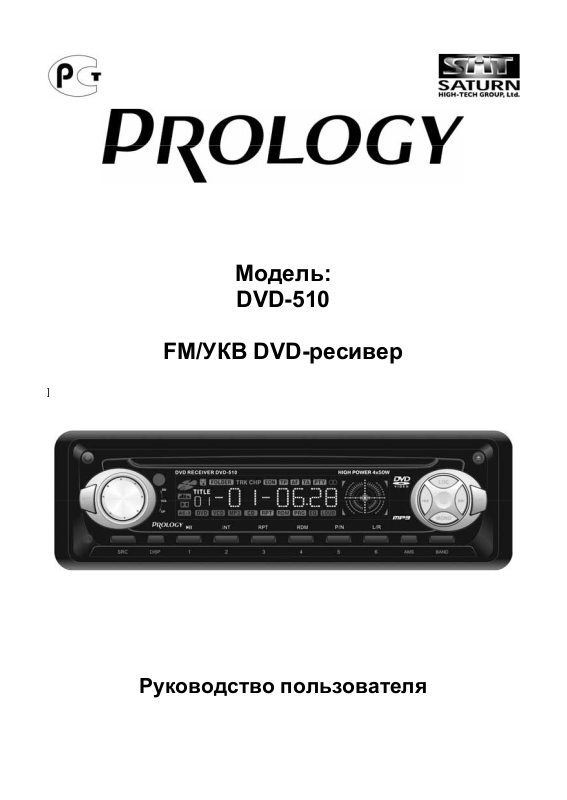

Модель:

DVD-510

FM/УКВ DVD-ресивер

]

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигры­вателя DVD/VCD/MPEG4/CD/MP3/WMA-дисков (далее "проигрывателя") в автомобиле с напряжением
бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста
по электрооборудованию автомобилей.
Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуа­тации могут привести к его неисправностям и к лишению права
В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные из­менения, не отраженные в настоящем Руководстве.

на гарантийное обслуживание.

Назначение

Проигрыватель Prology DVD-510 предназначен для воспроизведения дисков форматов DVD, Video CD,
Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4. Проигрыватель обеспечивает:

- воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или
NTSC;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции проигрывателя

• Полностью съемная передняя панель с футляром

• Совместимость с форматами DVD, VCD, MPEG4, CD, MP3, WMA, JPEG

• Системы цветности PAL/NTSC

• Высокая выходная мощность (4x50 Вт)

• Высокоскоростной цифровой PLL тюнер

• Память на 24 станций (18 FM, 6 УКВ)

• Дистанционное управление

• Многоязычное экранное меню

• Видеовыход

• 4 линейных выхода

• Выход на сабвуфер

• Линейный стереовход

• 5 предустановленных характеристик

• Стандартный монтажный размер DIN

эквалайзера

Комплект поставки

Проигрыватель Prology DVD-510 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Пульт дистанционного управления 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительные кабели 1 комплект
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

Prology DVD-510 © Saturn Marketing, Ltd.

2

Основные технические характеристики

Общие

Напряжение питание 14,4 В постоянного тока
Предельные значения напряжения питания 11 - 16 В
Максимальная выходная мощность 4 x 50 Вт
Установочные размеры (ШxВxГ) 178 x 50 x 165 мм
Вес 1,7 кг

DVD/CD проигрыватель

Воспроизводимые диски DVD Video, Video CD, MPEG4, MP3 CD, Audio CD
Размер дисков 12 см (5")
Формат телевизионного сигнала NTSC /PAL
Формат изображения 4:3 "Letter Box" и 4:3 "Pan Scan"
Уровень видеосигнала (пиковое значение) 1 В (на нагрузке 75 Ом)
Разрешение по горизонтали 500 линий
Максимальный уровень линейного аудиовыхода 4 В (действующее значение)
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум 80 дБ
Глубина разделения стереоканалов 60 дБ
Коэффициент нелинейных искажений 0,2%
Низкочастотные и высокочастотные

детонационные

FM и УКВ приемник

искажения Ниже предела измерений

Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность 8 дБ (мкВ)
Промежуточная частота 10,7 МГц
Диапазон воспроизводимых частот 30 - 15 000 Гц
отношение сигнал-шум 58 дБ

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время вос­произведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте сле­дующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет над­писей) протирайте ее мягкой
ют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полно­го удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Проти­райте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут
кое-либо влияние на качество воспроизведения.

• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла­стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические веще­ства способны необратимо повредить пластмассовую поверхность диска.

• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления
на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспро­изведении.

• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,
высокой влажности или высокой температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.

• Никогда не приклеивайте бумагу и не пишите на
или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить по­верхности диска.

• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, вось-
миугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-
пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолют­но недопустимо.

Prology DVD-510 © Saturn Marketing, Ltd.

тряпкой. В отличие от обычных грампластинок цифровые диски не име-

оказывать ка-

любой из сторон диска. Острые наконечники ручек

3

Для безопасного и эффективного использования проигрывателя

• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-

пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть со­единена с "массой".

• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим

Руководством. Если вы не уверены в своей способности правильно установить и
проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомо­бильной электроники.

• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-

тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у кото­рого вы приобрели данный проигрыватель.

• При мытье автомобиля следите, чтобы

внутрь проигрывателя не попала вода, так как это может

привести к его повреждению.

• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого

диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними
предметами.

• Когда проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в от-

верстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воз­действия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или

экстремально низких температурах. В таком случае прекратите использовать проигрыватель
пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защи­ты. Когда температура внутри проигрывателя повышается до определенной температуры, схема за­щиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возмож­ность охладиться, а затем снова включите воспроизведение.

• Конденсация. В дождливые или влажные дни, а также сразу

же после того, как в холодное время го-

да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрыва­теля может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считы­вать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой не­исправности выньте из проигрывателя диск и

подождите, пока сконденсировавшаяся влага не испа-

рится (около часа).

• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про-

пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может при­вести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как

это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используй­те только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-

парковать автомобиль в безопасном месте.

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-

ность слышать все, что происходит вокруг автомобиля.

• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-

ления, которые могут отвлечь от управления автомобилем.

подключить данный

до тех

Prology DVD-510 © Saturn Marketing, Ltd.

4

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип Размер диска Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)

или

Video CD

5 дюймов (12 см) Приблизительно 74 минуты.

Приблизительно 484 минуты (DS/DL)

SS = односторонний, DS = двухсторонний,
SL = однослойный, DL = двухслойный

или

Audio CD

5 дюймов (12 см) Приблизительно 74 минуты.

Также для воспроизведения могут использоваться следующие типы файлов:
MP3, WMA, AVI (MPEG4: DivX 3.11, 4, 5, 6, XviD), VOB (MPEG2), MPG (MPEG1), JPEG.

Данный проигрыватель поддерживает следующие типы носителей:
CD, HDCD, CD-R/RW, VCD, SVCD, DVD, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-ROM.

Данный проигрыватель не может воспроизводить следующие типы файлов.

• ACC

• DLF

• M3U

• PLS

• MP3 PRO

• 3-дюймовые (8-сантиметровые) диски

• Диски CD-R или CD-RW, на которых не произведена "финализация".

• Диски, записанные в телевизионном формате, отличном от NTSC или PAL

Ограничения для файлов MP3

Формат записи: ISO 9660 или ISO 9660 + Joliet.
Максимальная поддерживаемая вложенность папок на диске: 8, включая корневой каталог.
Максимальное

число папок: 99.
Максимальная продолжительность одного трека: 99 мин 59 с.
Частота дискретизации: 8 - 48 кГц.
Скорость потока данных: 32 - 320 kbps.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с
функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и
видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC,
позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве

воспроизве-

дение с использованием меню PBC обозначается как "воспроизведение PBC".
Внимание! Для управления воспроизведением и навигации по всем типам дисков, кроме Audio CD, тре-

буется использовать внешний дополнительный монитор.

Prology DVD-510 © Saturn Marketing, Ltd.

5

Хранение, транспортирование, ресурс, утилизация

Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и
при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивиду­альной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хране­ния (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и
должно исключать

Срок службы проигрывателя 2 года. Проигрыватель не содержит вредных материалов и безопасен при
эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта
дистанционного управления должны утилизироваться согласно местному законодательству по охране
окружающей среды.

возможность механических повреждений.

Гарантии поставщика

Проигрыватель Prology DVD-510 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие проигрывателя требованиям ГОСТ 122006-87, ГОСТ 22505-97,

ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении
владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель
обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подле­жащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия
щую среду и человека и признан годным к эксплуатации.

Проигрыватель имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета време­ни пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при запол­нении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
если их замена предусмотрена конструкцией и не связана с разборкой изделия:

• на пульт дистанционного управления, элементы питания (батарейки);

• комплект проводки, монтажные приспособления, документацию, прилагаемую к изделию.

на окружаю-

изделия,

Установка проигрывателя

Внимание! Перед установкойDVD-ресивера удалите 2 транспортировочных винта, которые находятся

на верхней крышке проигрывателя. В противном случае DVD-проигрыватель не будет работать.

Примечания:

• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально

управлять автомобилем.

• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-

тесь, что все соединения сделаны правильно и система работает нормально.

• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом

тановка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрыва­теля, может привести к нарушению его нормальной работы.

• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте проигрыватель таким образом, чтобы он не мог стать

пассажиров во время внезапной остановки или резкого торможения.

• При установке отклонение проигрывателя от горизонтальной плоскости

не должно превышать 30°. В противном случае технические характери­стики проигрывателя могут быть далеки от оптимальных.

причиной ранения водителя или

случае ус-

• Никогда не устанавливайте проигрыватель там, где он будет сильно

нагреваться, например, от воздействия прямых солнечных лучей или
горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель бу­дет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD-ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVD­ресивер устанавливается сзади передней панели (DVD-ресивер устанавливается вместо штатного ра­диоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях
DVD-ресивера). Более подробно оба варианта установки DVD-ресивера описываются в
дстве ниже.

данном руково-

Prology DVD-510 © Saturn Marketing, Ltd.

6

Первый вариант установки DVD-ресивера

Удаление DVD-ресивера

1. Удалите декоративную рамку: Вставьте

пальцы в выемки на передней стороне рамки
и вытяните рамку на себя.

2. Вставьте съемники, входящие в комплект

DVD-ресивера, в пазы на обеих сторонах

устройства, как показано на рисунке, чтобы
они зафиксировались со щелчком. Для того,
чтобы вынуть DVD-ресивер из приборной па­нели автомобиля, потяните
себя.

за съемники на

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха DVD-ресивера в приборную
панель автомобиля, выберите на кожухе те метал­лические язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы зафиксиро­вать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная

шайба.

4. Винт (5 х 25 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части DVD-ресивера обя­зательно используйте металлическую планку. Ме­таллическая планка может быть согнута руками под
желаемым углом.

7. Плоская шайба.

Prology DVD-510 © Saturn Marketing, Ltd.

7

Второй вариант установки DVD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях DVD-ресивера.
Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.

1. Выберите положение кронштейнов, при

котором будут совмещены резьбовые от­верстия на кронштейнах и резьбовые со­единения на корпусе DVD-ресивера. За­крепите кронштейны с обеих сторон DVD­ресивера не менее чем в

двух местах.
Для этого используйте либо крепежные
винты (5 х 8 мм), либо винты с потайной
головкой (4 х 8 мм), в зависимости от ти­па резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радио­приемника.

4. Приборная панель или консоль автомо-
биля.

5. Скоба (необходимо удалить).

Примечание:

При установке DVD-ресивера по второму методу кожух

, декоративная внешняя рамка и металлическая

планка не используются.

Съемная передняя панель DVD-ресивера

1. Нажмите на кнопку освобождения передней панели и отсоедините переднюю панель от DVD-

ресивера. Храните переднюю панель в прилагающемся к проигрывателю футляре.

2. Для установки передней панели DVD-ресивера на место вставьте ее в корпус, как показано на рисунке

ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут
функционировать неправильно

Отсоединение передней панели

Установка передней панели на место Осторожно:

, а на дисплее будет появляться ошибочная индикация.

1. Никогда не роняйте переднюю панель DVD-ресивера.

2. Никогда не нажимайте на дисплей или кнопки при отсо-
единении или установке передней панели.

3. Никогда не дотрагивайтесь до разъемов, находящихся на

передней

панели и DVD-ресивере. Это может привести к
загрязнению разъемов и плохому электрическому контак­ту.

4. В случае загрязнения контактов, их можно очищать сухой
и чистой тканью.

5. Не подвергайте переднюю панель сильному нагреванию
или воздействию прямых солнечных лучей.

6. Следите за тем, чтобы на переднюю панель DVD­ресивера не попали бензин, растворители или
тучие жидкости.

7. Никогда даже не пытайтесь разобрать переднюю панель
DVD-ресивера.

другие ле-

Prology DVD-510 © Saturn Marketing, Ltd.

8
