Модель:
DVD-2040U
FM/УКВ SD/USB
CD/DVD-ресивер
Руководство пользователя
Содержание
Назначение .................................................................................................................... 4
Функции устройства ...................................................................................................... 4
Комплект поставки......................................................................................................... 4
Для безопасного и эффективного использования устройства .................................. 5
Элементы управления и их функции ........................................................................... 7
Пульт дистанционного управления.............................................................................. 8
Общие операции ......................................................................................................... 10
Управление радиоприемником ............................................................................. 12
Управление проигрывателем компакт-дисков..................................................... 13
Воспроизведение дисков в формате MP3 ........................................................... 14
Поиск при воспроизведении дисков, содержащих аудиофайлы, видеофайлы
и файлы изображений........................................................................................... 15
Детальное описание функций проигрывателя дисков........................................ 15
Использование карт памяти SD............................................................................ 17
Использование карт памяти с интерфейсом USB............................................... 19
Режимы AV1-IN и AV2-IN....................................................................................... 20
Основные технические характеристики..................................................................... 20
Обслуживание устройства .......................................................................................... 30
Эксплуатационные ограничения и текущий ремонт ................................................. 32
Для безопасного управления автомобилем .............................................................. 33
Хранение, транспортирование, ресурс, утилизация................................................. 34
Гарантии поставщика.................................................................................................. 34
Расшифровка даты выпуска устройства, указанной в серийном номере ............... 34
Руководство пользователя определяет порядок установки и эксплуатации
автомобильного FM/УКВ SD/USB CD/DVD-ресивера (далее устройства) в
автомобиле с напряжением бортовой сети 12 В. Установку устройства
рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.
Prology DVD-2040U 3
Назначение
Устройство Prology DVD-2040U предназначено для воспроизведения дисков
форматов DVD, MP3, WMA или MPEG4, а также карт памяти SD или USB.
Устройство обеспечивает:
- воспроизведение цветного изображения через композитный видеовыход в
системах цветности PAL или NTSC;
- прием радиостанций в диапазонах FM и УКВ;
- воспроизведение звука через внешние громкоговорители или через линейные
выходы.
Внимание!
Для управления воспроизведением, просмотра видеофайлов и
дисков DVD, а также для навигации по всем типам дисков, кроме
Audio CD, требуется использовать внешний дополнительный
монитор (в комплект поставки не входит).
Функции устройства
Полностью съемная передняя панель с футляром
Системы цветности PAL/NTSC
Высокая выходная мощность (4 х 50 Вт)
Совместимость с форматами DVD, CD, MP3, MPEG4, JPEG
Высокоскоростной цифровой PLL-тюнер
Память на 18 радиостанций (12 FM/6 УКВ)
Слот для карт памяти SD
Поддержка карт памяти с интерфейсом USB
Дистанционное управление
Линейный аудио/видеовход mini-jack на передней панели
Видеовыход RCA
4-канальный аудиовыход RCA
Линейный RCA-выход на сабвуфер
Стандартный монтажный размер 1 DIN
Стандартный разъем ISO
Комплект поставки
Устройство Prology DVD-2040U 1 шт.
Панель передняя съемная 1 шт.
Монтажный комплект 1 шт.
Пульт ДУ 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology DVD-2040U 4
Для безопасного и эффективного использования устройства
Данное изделие является технически сложным товаром и относится к
бытовой радиоэлектронной аппаратуре
классификатору продукции и услуг устройство относится к группировке
3230115 “Устройства радиоприемные комбинированные прочие” (часть IV
ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве
и могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др. (далее – сертифицированный сервисный центр).
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие
Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с "массой".
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные
системы, которые могут быть повреждены при использовании низкоомных
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением
устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать
его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так
как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением, т.к. это может привести к выходу из строя устройства.
После эксплуатации автомобиля в летний период на открытом воздухе
необходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.
самостоятельной установки устройства!
. По Общероссийскому
или мультиплексные
Prology DVD-2040U 5
Никогда не вставляйте внутрь дискового отсека устройства никаких
посторонних предметов, кроме дисков. Находящиеся внутри устройства узлы
могут быть повреждены любыми посторонними предметами.
Когда устройство не используется, вынимайте из него диск. Не оставляйте
удаленный диск в отверстии отсека устройства. Храните диски подальше от
прямых солнечных лучей.
Температура. Устройство
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой защиты. Когда температура
внутри устройства повышается до определенной величины, схема защиты
автоматически останавливает воспроизведение. В этом случае дайте
устройству возможность охладиться, а
воспроизведение.
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания
сигнала, расположенном внутри устройства, может сконденсироваться влага. В
случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).
«Перескакивание» воспроизведения. Когда автомобиль двигается по
неровной дороге, по дороге с поврежденным покрытием или по бездорожью,
при воспроизведении дисков могут появляться пропуски звучания и/или
воспроизводимого изображения. Рекомендуется снизить скорость и плавно
преодолевать препятствия для исключения перескакивания воспроизведения.
Частые поездки по дороге с поврежденным покрытием или по бездорожью
могут привести к механическим повреждениям (обрыву) резиновых
демпферов, расположенных внутри устройства.

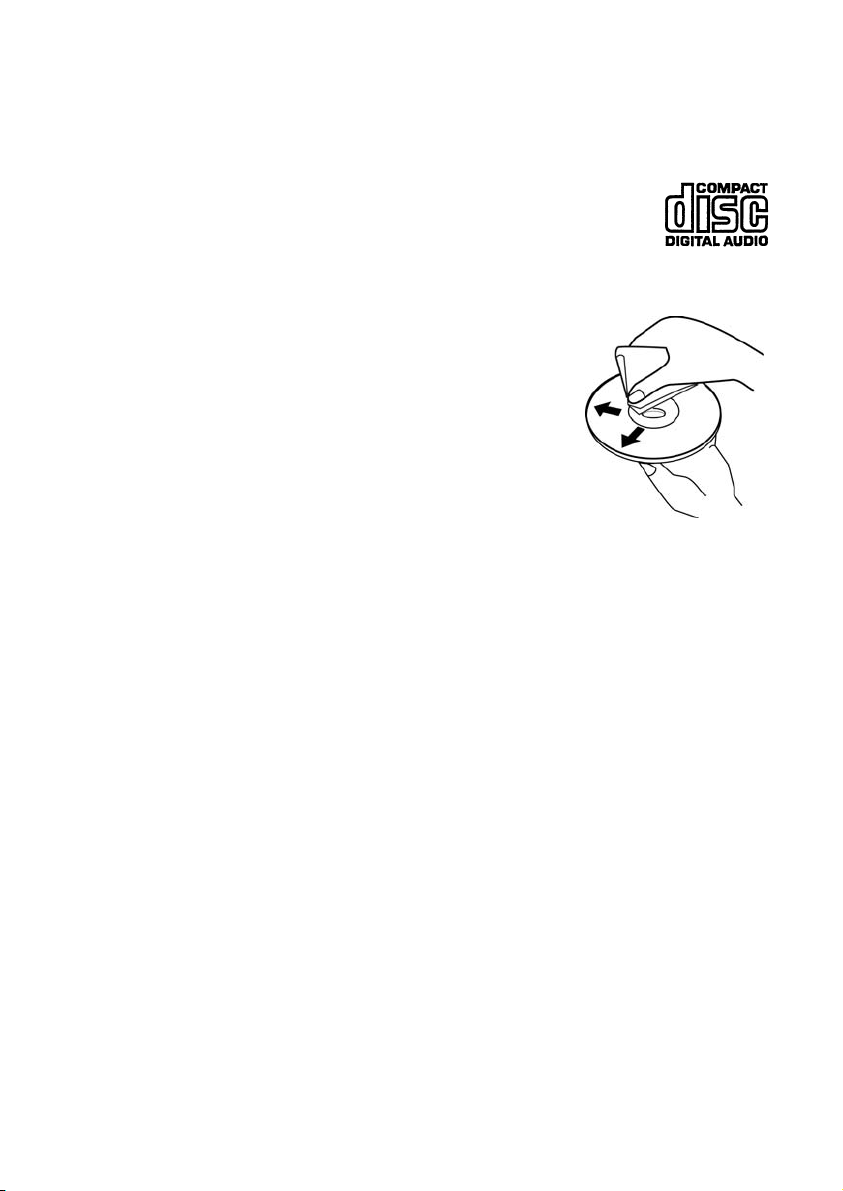

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических
веществ, так как
очистки корпуса устройства используйте только чистую и сухую ткань.
это может привести к ухудшению его внешнего вида. Для
может работать неправильно при экстремально
затем снова включите
Prology DVD-2040U 6
Элементы управления на передней панели и их функции
1. Кнопка открывания передней панели
2. Кнопка входа в меню настроек MENU
3. Вращающийся регулятор громкости
4. Кнопка выбора диапазона радиоприемника / вход в режим поиска файлов /
переход в меню DVD-диска BAND
5. Кнопка управления режимом усиления басов XBS
6. Кнопка выбора настроек и параметров звучания AUDIO
7. Кнопка включения и выключения звука MUTE
8. Кнопка включения и выключения питания
9. Кнопка выбора предустановок эквалайзера EQ
10. Кнопки настройки радиоприемника и управления воспроизведением /
11. Кнопка выбора режима работы MODE
12. Кнопка возврата к предыдущему меню
13. Кнопка автоматического сохранения настройки на радиостанции в памяти
устройства / выбор языка звукового сопровождения DVD-диска
AS/DVD AUDIO
14. Кнопка отображения текущего времени / включение выхода сабвуфера
INFO/SUBW
Prology DVD-2040U 7
15. Кнопки предварительной настройки на радиостанции и управления режимами
воспроизведения:
– кнопка паузы и возобновления воспроизведения 1/PAU;
– кнопка остановки воспроизведения 2/STOP;
– кнопка управления режимом повторного воспроизведения 3/RPT;
– кнопка 4;
– кнопка перехода к предыдущей папке диска 5/DN;
– кнопка перехода к следующей папке диска 6/UP
16. Кнопка извлечения диска
17. Слот
18. Кнопка сброса настроек устройства RESET
19. Слот для карт памяти SD
20. ИК-приемник сигналов пульта дистанционного управления
21. Крышка аудио/видеовхода AV2-IN и разъема для подключения карт памяти
для загрузки дисков
USB
Пульт дистанционного управления
1. Кнопка включения/выключения питания устройства
2. Кнопка отключения звука
3. Кнопка входа в меню настроек MENU
4. Кнопка выбора режима работы SOURCE
5. Кнопка увеличения громкости VOL+
6. Кнопка уменьшения громкости VOL
7. Кнопка выбора предустановок эквалайзера EQ
Prology DVD-2040U 8
-
8. Кнопка поиска радиостанции в направлении увеличения частоты
настройки в ручном режиме / ускоренная перемотка аудиофайла в
прямом направлении
9. Кнопка поиска радиостанции в направлении уменьшения частоты
настройки в ручном режиме / ускоренная перемотка аудиофайла в
обратном направлении
10. Кнопки перемещения курсора
11. Кнопка автоматического поиска радиостанции в направлении уменьшения
частоты настройки / переход к предыдущему аудио-, видеофайлу
12. Кнопка автоматического поиска радиостанции в направлении увеличения
частоты настройки / переход к следующему аудио-, видеофайлу
13. Кнопка подтверждения выбора OK
14. Кнопка паузы/воспроизведения ►ll
15. Кнопка выбора диапазона радиоприемника BAND
16. Цифровая клавиатура
17. Кнопка вывода на экран информации о воспроизведении D
18. Кнопка перехода к меню аудионастроек устройства F
19. Кнопка перехода в режим поиска аудио- и видеофайлов L
20. Кнопка возврата в предыдущий режим или предыдущее меню
21. Кнопка изменения масштаба изображения ZOOM
22. Кнопка выбора камеры / угла съемки ANGLE
23. Кнопка управления режимом усиления басов XBASS
24. Кнопка выбора языка звукового сопровождения DVD-диска DISC AUDIO
25. Кнопка выбора языка субтитров DVD-диска SUBTITLE
26. Кнопка выбора заглавия DVD-диска TITLE
ESC
Использование пульта дистанционного управления
При использовании пульта дистанционного управления направляйте его на
встроенный ИК-приемник сигналов ДУ (поз. 15, стр. 7).
Дальность действия пульта дистанционного управления составляет до 4–5
метров.
Отклонение по горизонтали от прямого направления на ИК-приемник не
должно превышать 25.
Установка батареек в пульт дистанционного управления
1. Извлеките батарейный модуль, расположенный в нижнем торце пульта
дистанционного управления, нажав на выступ и потянув, как
показано на рисунке.
2. Установите новую батарейку, правильно расположив контакты
"+" и "
Рекомендуемый тип литиевых батареек – CR2025.
–". Затем вставьте батарейный модуль в пульт ДУ.
Осторожно!
Никогда не используйте металлический пинцет или другой подобный
инструмент для того, чтобы держать батарейку. Это может привести к
короткому замыканию.
Prology DVD-2040U 9
Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и
не кладите их в воду, так как это может привести к их нагреванию с большим
выделением тепла.
Когда заряд батареек израсходован, они должны быть утилизированы в
соответствии с местными законами.
Общие операции
Отсоединение и установка передней панели
Для снятия передней панели нажмите кнопку на передней панели. Также
смотрите пояснения на стр. 25.
Включение и выключение устройства
Нажимайте кнопку
включения/выключения устройства.
Выбор режима работы
Для выбора необходимого режима работы нажимайте кнопку MODE на передней
панели устройства. Переключение режимов происходит в следующем порядке:
TUNER (радиоприемник) DISC* (проигрыватель дисков)
USB** (карта памяти USB) SD CARD** (карта памяти SD)
AV1-IN (линейный аудио/видеовход на задней панели) AV2-IN (линейный
аудио/видеовход на передней панели) TUNER …
* При условии, что диск загружен в устройство.
** При условии, что в USB или SD-разъём устройства вставлена карта памяти.
Примечание. Запрещается извлечение карты памяти (USB, SD) из устройства во
время воспроизведения файлов, которые находятся на данных картах памяти.
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте
кнопку AUDIO на передней
выбираются в следующем порядке:
BAS (низкие частоты) TRB (высокие частоты) BAL (баланс
левого – правого каналов) FAD (баланс переднего – заднего
каналов) ...
Для изменения выбранного параметра вращайте регулятор громкости (3) (стр. 7)
по часовой стрелке или против часовой стрелки.
Тонкомпенсация
При прослушивании
панели устройства (стр. 7) для увеличения уровня низких частот. Для отключения
режима тонкомпенсации нажмите кнопку XBS еще раз.
Управление режимом отображения дисплея
Последовательно нажимайте кнопку INFO на передней панели устройства для
вывода на дисплей устройства текущего времени / частоты прослушиваемой
радиостанции / информации ID3 TAG о воспроизводимом MP3-файле
на пульте ДУ или на передней панели для
панели (стр. 7) или кнопку F на пульте ДУ. Режимы
на небольшой громкости нажмите кнопку XBS на передней
.
Prology DVD-2040U 10
Выбор характеристики звучания
При помощи кнопки EQ на передней панели устройства можно выбрать наиболее
приятную для Вашего слуха настройку звучания. При каждом нажатии режимы
выбираются в следующем порядке:
… POP (поп-музыка) TECHNO ROCK
JAZZ OPTIMAL EQ OFF (коррекция отключена) POP …
Внимание! При изменении ручной настройки высоких или низких частот любая
выбранная предустановленная характеристика отключается и переходит в
состояние «EQ OFF».
Отключение звука
Для отключения звука устройства нажмите регулятор громкости (3) на передней
панели (стр. 7) или кнопку
регулятор или данную кнопку еще раз.
Выход для подключения сабвуфера
Если к соответствующему разъему на задней панели устройства подключен
сабвуфер, удерживайте нажатой не менее 2 секунд кнопку INFO на передней
панели устройства для подачи сигнала на данный выход. Для отключения сигнала
на сабвуферном выходе
Уровень сигнала на сабвуферном выходе устанавливается при помощи
регулятора громкости (3) на передней панели устройства (стр. 7).
Кнопка RESET
Снимите переднюю панель (стр. 25).
Кнопка RESET находится на корпусе устройства и для ее нажатия следует
воспользоваться шариковой ручкой или другим подобным предметом.
на пульте ДУ. Для включения звука нажмите
повторите вышеуказанную операцию.
Кнопка утоплена внутрь корпуса устройства, что позволяет избежать ее
случайного нажатия. После нажатия и удержания данной кнопки в течение 2
секунд из памяти устройства будут стерты все запрограммированные радиостанции. Данная кнопка должна быть нажата при появлении на дисплее
ошибочной индикации или при неверном функционировании.
Установите переднюю панель обратно (стр. 25).
Примечание. Если после нажатия кнопки RESET устройство продолжает работать
неправильно, полностью отключите питание устройства (отсоединив желтый и
красные провода), протрите смоченным в спирте ватным тампоном разъём,
находящийся позади панели управления. Подключите питание и проверьте
работоспособность устройства.
Prology DVD-2040U 11
Общие настройки устройства
Для входа в данный режим нажмите кнопку MENU на передней панели устрйства
или на пульте ДУ. Для настройки выбранной опции вращайте регулятор громкости
(8) на передней панели (стр. 7) или нажимайте кнопки VOLUME+ и VOLUME- на
пульте ДУ. Для перехода к следующей опции меню кратковременно нажмите на
кнопку MENU. Выход из режима настроек происходит автоматически, если в
течение 5 секунд не выполняются никакие действия по изменению настроек.
AREA
(RUS/EUR/LAT/USA). При помощи данного режима выбираются частотные
диапазоны и шаг настройки радиоприемника в соответствии со стандартами
вещания в данном регионе. По умолчанию установлено значение «RUS».
CLK
Настройка текущего времени. Вращайте регулятор громкости по часовой стрелке
для изменения значения минут, против часовой стрелки – для изменения значения
часов.
BEEP
Звуковые сигналы подтверждения нажатия кнопок (ON – вкл, OFF – выкл.).
Управление радиоприемником
При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку MODE на передней панели или кнопку SOURCE на пульте ДУ.
На дисплее появится обозначение диапазона и текущая частота настройки
радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND на
передней панели. Диапазоны будут переключаться циклически: F1
F2 F3
(УКВ).
Автоматическая настройка на радиостанцию
Нажмите кнопку
увеличения частоты настройки.
Нажмите кнопку
уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для переключения в режим ручной настройки нажмите и удерживайте нажатой в
течение 2 секунд кнопку
Для увеличения частоты настройки на 0,05 МГц кратковременно нажимайте
кнопку
. Для уменьшения частоты настройки на 0,05 МГц кратковременно
нажмите кнопку
Для быстрой смены частоты настройки удерживайте нажатой кнопку или
.
для автоматического поиска радиостанции в направлении
для автоматического поиска радиостанции в направлении
или .
.
Prology DVD-2040U 12
Выключение функции ручной настройки и переход к отображению номера
диапазона и частоты настройки радиостанции произойдет автоматически, если не
производить никаких действий по ручной настройке в течение 3 секунд.
Ручное сохранение настройки на радиостанцию в памяти устройства
Нажмите кнопку желаемой ячейки памяти предварительной настройки и
удерживайте ее в нажатом положении не менее 2
будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти
устройства
Нажмите на кнопку предварительной настройки 1–6, в памяти которой хранится
настройка на желаемую радиостанцию. Номер и частота сохраненной
радиостанции появится на дисплее устройства.
Автоматическая настройка на радиостанции с сохранением в памяти
устройства
Нажатие кнопки AS приведет к включению функции автоматической настройки на
радиостанции в выбранном диапазоне и сохранению в памяти устройства шести
радиостанций с наиболее сильным сигналом. После этого включится режим
сканирования предварительно настроенных радиостанций. Для остановки
сканирования нажмите одну из кнопок 1–6.
секунд. В память данной кнопки
Управление проигрывателем компакт-дисков
Загрузка компакт-дисков
Откиньте переднюю панель нажатием кнопки
Вставьте компакт-диск в слот рабочей стороной вниз. Закройте переднюю панель.
Через непродолжительное время после загрузки компакт-диска автоматически
начнется его воспроизведение.
Извлечение компакт-дисков
Откиньте переднюю панель нажатием кнопки
извлечения компакт-диска нажмите кнопку
позади передней панели. Компакт-диск может быть извлечен из устройства даже
при выключенном зажигании. Если компакт-диск не будет удален из слота в
течение 10 секунд после нажатия на кнопку
загружен обратно в устройство.
После извлечения компакт-диска устройство переключится в режим работы
радиоприемника.
Выбор дорожек компакт-диска
Нажимайте кнопку
следующей дорожки записи или началу текущей дорожки записи компакт-диска.
Для перехода к началу предыдущей дорожки компакт-диска нажмите кнопку
два раза.
Ускоренное воспроизведение
Нажмите кнопку
воспроизводимой дорожки в прямом или обратном направлении; для
или для перехода, соответственно, к началу
или и удерживайте ее нажатой для ускоренной перемотки
в ее верхнем левом углу.
в ее верхнем левом углу. Для
в верхнем правом углу устройства
, то он автоматически будет
Prology DVD-2040U 13
восстановления нормальной скорости воспроизведения отпустите
соответствующую кнопку.
Примечание. Во время ускоренной перемотки звук устройства отключается.
Остановка воспроизведения
Для временной остановки воспроизведения компакт-диска нажмите кнопку 1/PAU
на передней панели; для возобновления воспроизведения компакт-диска нажмите
данную кнопку еще раз.
Повторное воспроизведение
Для повторного воспроизведения текущей дорожки диска нажмите кнопку 3/RPT.
На экране появится надпись «RPT T» и номер текущей дорожки.
Для отмены данного режима нажмите кнопку еще раз или извлеките компакт-диск
из устройства.
По умолчанию включено повторное воспроизведение всего диска.
Воспроизведение дисков в формате MP3
Примечание.
Далее по тексту под термином «альбом» понимается каталог диска, а под
термином «трек» – MP3-файл.
Загрузка диска
Загрузите диск в устройство, как обычный аудиокомпакт-диск. Устройство
автоматически распознает MP3-диск, на дисплей устройства будет выведено
сообщение «READ». После того, как закончится сканирование диска, начнется его
воспроизведение с первого трека из первого альбома, на дисплее появится
надпись «001».
Выбор дорожек компакт-диска
В режиме воспроизведения MP3 нажимайте кнопку
соответственно, к началу следующего трека или началу текущего трека диска. Для
перехода к началу предыдущего трека диска нажмите кнопку два раза.
В режиме воспроизведения MP3 нажимайте кнопку 5/DN или 6/UP на передней
панели устройства для перехода, соответственно, к предыдущему или к
следующему альбому на диске.
Остановка воспроизведения
Для временной остановки воспроизведения диска нажмите кнопку 1/PAU на
передней панели или кнопку
воспроизведения диска нажмите данную кнопку еще раз.
Повторное воспроизведение трека или альбома
Последовательно нажимайте кнопку 3/RPT на передней панели устройства для
выбора одного из режимов повторного воспроизведения: воспроизведение
текущей дорожки (REP 1), воспроизведение выбранного каталога (REP DIR),
воспроизведение диска (REP ALL).
Отображение информации ID3 TAG
Для отображения информации ID3 TAG на дисплее устройства во время
воспроизведения
MP3 последовательно нажимайте кнопку INFO на передней
на пульте ДУ. Для возобновления
или для перехода,
Prology DVD-2040U 14
панели устройства. Если информация ID3 TAG записана на диске, то на дисплей
устройства будет выводиться информация в следующем порядке:
FOLDER (название каталога) → FILE (название файла)→ ALBUM (название
альбома) → TITLE (название композиции) → ARTIST (имя исполнителя) …
Внимание! На дисплее устройства ID3 TAG, названия папок, файлов и треков
отображаются только на латинице. На внешнем дисплее, подключенном к
устройству, отображаются ID3 TAG на латинице и на русском языке.
Поиск при воспроизведении дисков, содержащих аудиофайлы,
видеофайлы и файлы изображений
В устройстве предусмотрен поиск необходимого файла как при помощи кнопок
управления на передней панели, так и с помощью пульта ДУ.
1. Если устройство находится в режиме воспроизведения аудиофайлов нажмите
кнопку BAND на передней панели устройства или кнопку L на пульте ДУ. На
дисплее устройства появится надпись BROWSE. После этого вращайте
регулятор громкости (3)
VOLUME+ и VOLUME- на пульте ДУ для перехода к выбору аудиофайлов
(MUSIC), видеофайлов (MOVIE) или файлов изображений (IMAGE).
Примечание. Если устройство находится в режиме воспроизведения
видеофайлов, для начала поиска файла необходимо нажать кнопку
передней панели или кнопку ESC на пульте ДУ.
2. Когда категория файлов выбрана, нажмите регулятор громкости на передней
панели или кнопку «ОК» на пульте ДУ для подтверждения выбора.
Воспроизведение аудиофайла прекратится. Затем вращайте регулятор
громкости или нажимайте кнопки VOLUME+ и VOLUME- на пульте ДУ для
навигации по всем каталогам на
категорию файлов.
3. После выбора искомого файла нажмите регулятор громкости на передней
панели или кнопку «ОК» на пульте ДУ для его воспроизведения.
на передней панели (стр. 7) или нажимайте кнопки
на
диске, которые содержат выбранную
Детальное описание функций проигрывателя дисков
Внимание!
Для управления воспроизведением, просмотра видеофайлов и
дисков DVD, а также для навигации по всем типам дисков, кроме
Audio CD, требуется использовать внешний дополнительный
монитор (в комплект поставки не входит).
Меню управления воспроизведением
Во время воспроизведения дисков, содержащих файлы MP3, WMA, MPEG4, JPG
на дополнительный монитор, подключенный к устройству, выводится меню
управления воспроизведением:
Prology DVD-2040U 15
1. Строка отображения информации ID3 TAG (при ее наличии в файле)
2. Список каталогов, содержащих выбранный тип файлов
3. Общий номер каталога, содержащего выбранный тип файлов, на диске.
(Например, на диске 14 каталогов, 1-й, 3-й, 7-й и 13-й каталоги содержат
аудиофайлы. При воспроизведении файла из 7 каталога в данной
позиции будет отображаться номер 3).
4. Номер файла
5. Текущее время воспроизведения файла.
6. Список файлов выбранного каталога.
1. Используйте кнопки перемещения курсора ▲/▼ на пульте ДУ для выбора
необходимого каталога с выбранным типом файлов (см. раздел «Поиск при
воспроизведении дисков, содержащих аудиофайлы, видеофайлы и файлы
изображений, стр. 15). Нажмите кнопку OK на пульте ДУ для
выбора. После этого автоматически начнется воспроизведение первого файла
из выбранного каталога. Воспроизводимый файл будет выделен желтым
прямоугольником.
2. Используйте кнопки перемещения курсора ▲/▼ на пульте ДУ для выбора
необходимого файла. Нажмите кнопку OK на пульте ДУ для начала
воспроизведения выбранного файла. Для возврата к списку каталогов
используйте кнопки перемещения
Меню диска
в выбранном каталоге.
подтверждения
курсора ◄/►.
Во время воспроизведения диска нажмите кнопку L/DVD MENU на пульте ДУ
для перехода в меню диска. Используя кнопки перемещения курсора ▲/▼/◄/► на
пульте ДУ, выберите нужную опцию, затем нажмите кнопку OK на пульте ДУ.
Ускоренное воспроизведение в обратном/прямом направлении
Нажимайте кнопку
направлении на одной из следующих скоростей: X2, X4, X8, X20.
Для завершения ускоренного воспроизведения нажмите кнопку ►ll на пульте ДУ.
Во время ускоренного воспроизведения звук отключается.
/ для ускоренного воспроизведения в обратном/прямом
Prology DVD-2040U 16
Повторное воспроизведение
Во время воспроизведения нажимайте последовательно кнопку 3/RPT на
передней панели для выбора одного из следующих режимов повторного
воспроизведения: «REP CHAPTER» (повтор Части), «REP TITLE» (повтор
Названия), «REP OFF» (повторное воспроизведение отключено).
Увеличение/уменьшение изображения
Во время воспроизведения нажимайте последовательно кнопку ZOOM на
пульте ДУ для выбора одного из следующих режимов увеличения: X2, X3, X4,
X1/2, X1/3, X1/4, ВЫКЛ. (режим увеличения выключен).
Выбор языка звукового сопровождения
Во время воспроизведения диска последовательно нажимайте кнопку AS
на передней панели устройства или кнопку DISC AUDIO на пульте ДУ для выбора
одного из записанных на диске языков звукового сопровождения.
Выбор камеры (угла) просмотра (ANGLE)
Во время воспроизведения диска нажимайте кнопку ANGLE на пульте ДУ
для выбора угла просмотра (камеры), если на диске имеются сцены, записанные
более чем одной камерой.
Выбор языка субтитров
Во время воспроизведения диска последовательно нажимайте кнопку
SUBTITLE на пульте ДУ для выбора одного из записанных на диске языков
субтитров или для отключения субтитров.
Использование карт памяти SD
Подключение карт памяти
1. Нажмите кнопку снятия передней панели и отсоедините переднюю панель
(стр. 25).
2. Вставьте карту SD в слот как показано на рисунке. Угловой срез карты должен
находиться спереди справа:
3. Вставляйте карту до того момента, пока не услышите легкий щелчок.
4. Подключите переднюю панель.
Prology DVD-2040U 17
5. На экране устройства отобразится надпись «SD CARD», что означает
правильность установки карты памяти и начало ее инициализации.
6. Вне зависимости от текущего режима работы сразу после подключения к
устройству карты памяти SD, оно переключится на воспроизведение с данной
карты памяти.
7. Все операции по навигации и управлению воспроизведением идентичны главе
«Воспроизведение дисков в
Извлечение карты памяти SD
1. Перед извлечением карты памяти SD переключите устройство в другой режим
работы, нажав кнопку MODE на передней панели или кнопку SOURCE на
пульте ДУ, и только после этого извлекайте карту памяти. В противном случае
возможен выход из строя устройства или карты памяти SD.
2. Нажмите кнопку снятия передней панели
3. Нажмите на карту памяти, и после того, как карта немного выдвинется, не
прилагая лишних усилий, извлеките её из слота и установите переднюю
панель обратно. Устройство вернется к предыдущему режиму работы
4. Нажимайте кнопку MODE на передней панели или кнопку SOURCE на пульте
ДУ для переключения в другой режим работы устройства при подключенной
карте памяти SD.
Примечание. Поддерживаются карты объёмом до 32 ГБ.
Максимальное число файлов – 1600
Максимальное число папок – 196
Меры предосторожности при работе с картами памяти SD
Убедитесь, что вы вставляете
рисунке ниже:
формате MP3» (стр. 14).
и отсоедините переднюю панель.
SD-карту, соблюдая ее положение, указанное на
Prology DVD-2040U 18
Попытка вставить карту неправильно может привести к серьезному
повреждению как слота устройства, так и самой карты.
Убедитесь, что карта памяти вставлена до конца, лишь после этого установите
переднюю панель обратно.
Использование карт памяти с интерфейсом USB
Совместимость
В связи с постоянным совершенствованием как протокола передачи информации
USB, так и самих устройств USB, не гарантируется совместимость данного
устройства со всеми USB-устройствами, особенно с USB-устройствами, для
работы с которыми требуется предварительно устанавливать драйвер. Всегда для
работы с устройством выбирайте совместимые с ним карты памяти с
интерфейсом USB.
Поддерживаются карты объёмом 32 ГБ
Объем поддерживаемой карты памяти зависит от фирмы-изготовителя.
Рекомендуются карты памяти фирм Kingston и Transcend
Максимальное число файлов – 1600
Максимальное число папок – 196
Файловая система FAT16 / FAT32
USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со
скоростью USB 1.1).
Подключение карт памяти с интерфейсом USB
1. Разъем для подключения карт памяти с интерфейсом USB закрыт защитной
крышкой. Откройте ее, потянув на себя выступ в ее верхней части:
2. Подключите карту памяти с интерфейсом USB к разъему:
3. На экране устройства отобразится сообщение «USB», подтверждающее, что
карта памяти с интерфейсом USB подключена корректно и началась ее
инициализация.
Примечание.
В зависимости от типа карты памяти и от реализации в данном устройстве
протокола USB потребуется различное время для определения карты памяти и
начала загрузки информации.
Prology DVD-2040U 19
Вне зависимости он текущего режима работы, сразу после подключения к
устройству карты памяти с интерфейсом USB, оно переключится на
воспроизведение с данной карты памяти.
Все операции по навигации и управлению воспроизведением идентичны главе
«Воспроизведение дисков в формате MP3» (стр. 14).
Отключение карт памяти с интерфейсом USB
Перед извлечением карты памяти USB переключите устройство в другой
работы, кнопку MODE на передней панели или кнопку SOURCE на пульте ДУ, и
только после этого извлекайте карту памяти. В противном случае возможен выход
из строя устройства или карты памяти USB.
Нажмите кнопку кнопку MODE на передней панели или кнопку SOURCE на пульте
ДУ для переключения устройства в другой режим
памяти с интерфейсом USB.
Меры предосторожности при работе с картами памяти USB
Всегда аккуратно отсоединяйте карту памяти после окончания работы с ней.
Избегайте излишнего давления на карту памяти, когда она подключена к
устройству.
работы при подключенной карте
режим
Режимы AV1-IN и AV2-IN
Подключите внешний источник сигнала к разъемам на задней панели –
AUX IN(2) R, AUX IN(2) L, VIDEO IN (режим AV1-IN), или к разъему
передней панели (режим AV2-IN), используя переходник 3 RCA – 4-pin mini-jack
(длиной 14 мм, в комплект поставки не входит). Для просмотра видеосигнала с
внешнего источника на дополнительном мониторе, подключенном к устройству,
нажимайте кнопку MODE на передней панели или кнопку SOURCE на пульте ДУ
для перехода в режим AV1-IN или AV2-IN.
AV IN на
Основные технические характеристики
Общие
Напряжение питания 12 В постоянного тока
Предельные значения напряжения питания 11–14,4 В
Полярность источника питания Только системы с
заземлением
отрицательного полюса
батареи
Номинал встроенного предохранителя 15 А
Максимальная выходная мощность 4 x 50 Вт
Номинальное сопротивление динамиков 4–8 Ом
Угол установки 0˚ ~ 30˚
Установочные размеры устройства (ШxВxГ) 178 x 50 x 166 мм
Вес ~ 2,2 кг
Диапазон рабочих температур 0 ˚С…+50
Температура хранения -20 ˚С…+70 ˚С
Допустимая влажность при работе 45 % – 80 %
˚С
Prology DVD-2040U 20
Допустимая влажность при хранении 30 % – 90 %
DVD/CD-проигрыватель
Размер дисков 5" (12 см)
Каналы 2 канала, стерео
Система цветности NTSC/PAL
Емкость антишоковой памяти 60 секунд (CD/MP3/DVD)
Отношение сигнал-шум, не менее 90 дБ
Нормальный уровень видеовыхода 1±0,2 В
Диапазон воспроизводимых частот 20 Гц – 20 кГц (-3 дБ)
Радиоприемник
Диапазон частот УКВ, МГц 65–74
Диапазон частот FM, МГц 87,5–108
Полезная чувствительность
(при отношении С/Ш 30 дБ), дБ (
Отношение сигнал/шум, дБ 50
Глубина разделения стереоканалов (1 кГц), дБ 25
мкВ) 12
Общие советы по установке устройства
Внимание!
Перед установкой устройства удалите 2 транспортировочных винта, которые
находятся на верхней крышке. В противном случае проигрыватель дисков
не будет работать.
Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
Перед окончательной установкой устройства временно подключите к нему все
провода и убедитесь, что все
работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия. Только в
этом случае установка будет надежной и безопасной. Использование деталей,
не входящих в комплект устройства, может привести к нарушению его
нормальной работы.
Если установка устройства требует сверления отверстий или любого другого
изменения штатных деталей
ближайшего дилера Вашего автомобиля.
Устанавливайте устройство таким образом, чтобы оно не могло стать причиной
ранения водителя или пассажиров во время внезапной остановки или резкого
торможения.
При установке отклонение устройства от горизонтальной плоскости не должно
превышать 30°. В противном случае технические характеристики устройства
могут отличаться от
Никогда не устанавливайте устройство там, где оно будет сильно нагреваться,
например, от воздействия прямых солнечных лучей или горячего воздуха,
поступающего от отопителя. Также избегайте мест, в которых устройство будет
оптимальных.
соединения сделаны правильно и система
автомобиля, обязательно проконсультируйтесь у
Prology DVD-2040U 21
подвергаться воздействию сильной вибрации или на него будет попадать пыль
или грязь.
После подключения устройства к бортовой сети питания вначале
подсоедините положительную клемму аккумулятора, затем отрицательную.
Существует два варианта установки устройства. При использовании первого
варианта устройство устанавливается в приборную панель автомобиля спереди, а
при использовании второго варианта – сзади
устанавливается вместо штатного радиоприемника автомобиля, для закрепления
используются резьбовые отверстия на боковых панелях устройства). Более
подробно оба варианта установки описываются в данном руководстве на
следующих страницах.
передней панели (устройство
Установка устройства
Первый вариант установки устройства
Устройство может быть установлено в приборную панель автомобиля: монтажное
отверстие с размерами 183 × 52 мм. Толщин а приборной панели: от 4,8 до 5,6 мм.
1. Вставьте кожух устройства в приборную панель и отогните монтажные лепестки
соответственно толщине панели, чтобы зафиксировать кожух.
2. После вкручивания монтажного болта закрепите на нем демпфирующую
прокладку, входящую в крепежный комплект. Подключите разъем питания.
3. Установите декоративную внешнюю рамку (на нижней части рамки нанесена
надпись «BOTTOM»).
4. Закрепите съемную переднюю панель (стр. 25).
Prology DVD-2040U 22
Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отверстий,
которые находятся на боковых панелях устройства.
Prology DVD-2040U 23
1. Закрепите устройство на крепежных кронштейнах штатного радиоприемника.
Выберите положение кронштейнов, при котором будут совмещены резьбовые
отверстия на кронштейнах и резьбовые соединения на корпусе устройства.
Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах.
Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с
потайной головкой (4 х
кронштейне.
Примечание. При установке устройства по второму методу кожух и
декоративная внешняя рамка не используются.
6 мм), в зависимости от типа резьбовых отверстий на

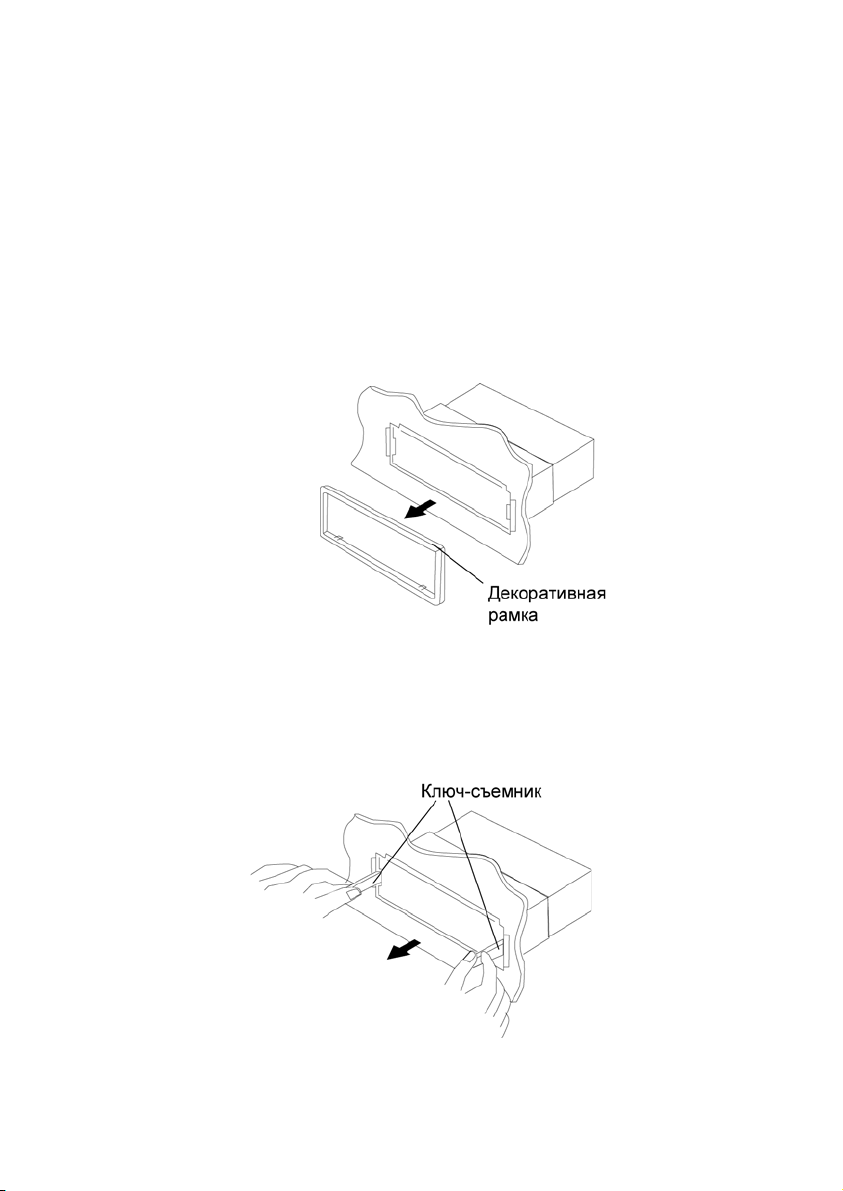

Удаление устройства
1. Снимите декоративную внешнюю рамку устройства.
2. Вставьте съемники, входящие в комплект устройства, строго перпендикулярно
передней панели в пазы на обеих сторонах устройства, как показано на
рисунке, до упора, чтобы освободить защелки кожуха. Затем извлеките
устройство из передней панели.
Prology DVD-2040U 24
Съемная передняя панель устройства
Отсоединение передней панели
Нажмите кнопку
отсоедините ее, вначале нажав на правый торец панели (1), а затем потянув ее на
себя (2), как показано на рисунке ниже:
, затем, удерживая панель в горизонтальном положении,
Установка передней панели
Расположите переднюю панель горизонтально и вставьте ее в правый упор на
корпусе устройства (1), затем совместите левый упор устройства и левый
пружинный фиксатор передней панели (2). Закройте переднюю панель (3). В
случае неправильной установки некоторые кнопки будут функционировать
неправильно, а на дисплее будет появляться ошибочная индикация:
Осторожно!
1. Для хранения снятой с устройства передней панели используйте входящий в
комплект футляр.
2. Не допускайте падения передней панели устройства.
3. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке
передней панели.
4. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и
устройстве. Это может привести к загрязнению разъемов и
электрическому контакту.
5. В случае загрязнения контактов их можно очищать сухой и чистой тканью.
плохому
Prology DVD-2040U 25
6. Не подвергайте переднюю панель сильному нагреванию или воздействию
прямых солнечных лучей.
7. Следите за тем, чтобы на переднюю панель устройства не попали бензин,
растворители или другие летучие жидкости.
8. Никогда не пытайтесь разобрать переднюю панель устройства!
Схема подключения проводов устройства
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
Prology DVD-2040U 26
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
Если после
сохраненные радиостанции, поменяйте местами подключение красного и желтого
проводов питания:
выключения зажигания сбрасываются настройки устройства и
Воспроизводимые диски и форматы
Данное устройство может воспроизводить следующие диски:
Тип диска и
логотип
DVD Video
или
Размер диска Максимальное время
воспроизведения
Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)
5 дюймов (12 см)
Приблизительно 484 минуты (DS/DL)
SS = односторонний
DS = двухсторонний
SL = однослойный
DL = двухслойный
Audio CD
5 дюймов (12 см) Приблизительно 74 минуты.
Также воспроизводятся следующие типы файлов:
Аудио:
MP3 (*.mp3), WMA (*.wma)
MPEG4 (DIVX 3.11 (битрейт видеопотока – не более 6 Мбит/с); DIVX 5
Видео:
(битрейт видеопотока – не более 2 Мбит/с).
Изображения: JPEG(*.jpg).
Примечание.
них записи (количество вложенных папок и файлов, длина названий папок и
файлов, скорость записи и т.д.).
Чтение дисков зависит от их качества и параметров сделанной на
Данное устройство не воспроизводит следующие типы файлов:
ACC, DLF, M3U, PLS, MP3 PRO
Файлы с DRM
3-дюймовые (8-сантиметровые) диски
Prology DVD-2040U 27
Диски CD-R/RW, на которых не произведена финализация
Диски, записанные в телевизионном формате, отличном от NTSC или PAL
Ограничения для файлов MP3/WMA
Формат записи: ISO 9660 или ISO 9660 + Joliet
Максимальная поддерживаемая вложенность папок на диске: 8, включая
корневой каталог
Максимальное число папок – 99
Частота дискретизации: 32–48 кГц (рекомендуется 44,1 кГц)
Скорость потока данных: 64–256 кбит/с (рекомендуется 128
кбит/с)
Ограничения для дисков CD-R/RW, DVD-R/RW
Максимальное число файлов – 1600
Максимальное число папок – 99
Примечание. Воспроизведение дисков CD-R/RW и DVD-R/RW зависит от их
качества и параметров сделанной на них записи (количество
вложенных папок и файлов, длина названий папок и файлов,
скорость записи и т.д.).
Значения символов, указываемых на дисках
Символ Значение
Количество языков звукового сопровождения, записанных на
диске.
Данный диск имеет 8 языков звукового сопровождения.
Количество языков субтитров, записанных на диске.
Субтитры данного диска записаны на 32 языках.
Количество ракурсов (камер), записанных на диске.
Видеозапись данного диска имеет 9 ракурсов.
Поддерживаемые форматы экрана.
LB – Letter Box, PS – Pan / Scan
Региональный код DVD-диска.
Региональные коды
Для DVD-дисков весь мир делится на 6 регионов. DVD может воспроизводиться
только, если номер регионального ограничения диска совпадает с номером
региона.
Код Регионы
1
США, Канада, Восточные острова Тихого океана.
2 Япония, Западная Европа, Северная Европа, Египет, Южная
Африка, Центральный Восток.
3 Тайвань – Китай, Гонконг – Китай, Южная Корея, Таиланд,
Индонезия, Юго-восточная Азия.
Prology DVD-2040U 28
Код Регионы
4 Австралия, Новая Зеландия, Центральная и Южная Америка,
Южные острова Тихого океана/Океания.
5 Россия, Монголия, Индия, Центральная Азия, Восточная Европа,
Северная Корея, Северная Африка, Северо-Западная Азия.
6
Китай.
Номер региона (номер регионального ограничения)
Номер региона данного устройства – «5».
Внимание!
Для управления воспроизведением, просмотра видеофайлов и
дисков DVD, а также для навигации по всем типам дисков, кроме
Audio CD, требуется использовать внешний дополнительный
монитор (в комплект поставки не входит).
Рекомендации по созданию дисков CD-R и CD-RW с MP3-файлами
Устройство обеспечивает совместимость с дисками, записанными согласно
стандарту ISO 9660.
Чтение дисков, записанных при помощи пакетной записи (UDF), устройством не
поддерживается.
При создании MP3-файлов рекомендуемая частота дискретизации 44,1 кГц и
битрейт 128 кбит/с
Не создавайте папки с глубиной вложенности более 8, включая корневой
каталог.
Воспроизведение диска возможно только в том случае
финализация диска.
Перед записью MP3-диска убедитесь, что формат диска установлен как
«данные» («CD-ROM», «DATA CD»), а не «Audio CD».
При использовании некоторых дисков CD-R или CD-RW физические параметры
записи могут отличаться от оптимальных в зависимости от качества
изготовления дисков. В этом случае данные с диска могут считываться неверно.
В связи с этим рекомендуется
выбирать чистые диски CD-R или CD-RW
надлежащего качества и не использовать максимальную скорость записи.
На дисплей устройства выводятся названия альбома и трека длиной до 30
символов. Поддерживается отображение информации ID3 TAG версий 1.0 и
1.1 на русском языке (русскоязычные ID3 TAG выводятся только на внешний
дополнительный монитор).
, если произведена
Prology DVD-2040U 29
Обслуживание устройства
Осторожно!
1. Для подачи питания на устройство может использоваться только источник
питания напряжением 12 В постоянного тока (при условии заземления
отрицательного полюса аккумуляторной батареи). Ни в коем случае не
устанавливайте устройство на автомобили, у которых заземлен
положительный полюс аккумуляторной батареи.
2. Устройство имеет встроенный фильтр, позволяющий практически исключить
помехи по питанию. Однако на
моделях) могут быть слышны щелчки или другие нежелательные помехи.
3. При замене предохранителей убедитесь, что новый предохранитель такого же
типа и номинала. Использование других предохранителей может вызвать
выход из строя ресивера. В данной модели используется предохранитель на
15 А, расположенный в корпусе устройства справа от
подключения электрической проводки.
Ниже приводятся рекомендации, которые позволят Вам успешно использовать
устройство многие годы.
1. Защищайте устройство от попадания влаги. В случае попадания влаги на
устройство немедленно вытрите его досуха. Жидкости, содержащие
минеральные вещества, могут привести к коррозии электронных схем.
2. Защищайте устройство от попадания на него пыли и грязи
привести к преждевременному износу деталей.
3. При переноске устройства будьте предельно внимательны и аккуратны.
Падение устройства может привести к повреждению печатных плат и корпуса,
что, в свою очередь, может привести к тому, что устройство будет работать
неправильно или не будет работать совсем.
4. Время от времени протирайте устройство влажной
устройства никогда не используйте едкие химические вещества, чистящие
жидкости или сильнодействующие моющие средства.
5. Используйте и храните устройство при температуре окружающего воздуха не
выше +40 °С. Высокая температура способствует сокращению срока службы
электронных устройств, а также деформации и повреждению пластиковых
деталей.
некоторых автомобилях (в частности, на старых
разъема для
, которые могут
тканью. Для очистки
Prology DVD-2040U 30
Обращение с компакт-дисками
Грязь, пыль и царапины на поверхности компакт-диска, а также его деформация,
могут привести к «перескакиванию» звука во время воспроизведения и к
ухудшению качества звучания.
1. Кроме компакт-дисков, которые имеют указанную здесь
маркировку, устройство может воспроизводить записываемые
компакт-диски типа CD-R или CD-RW, однако некоторые из них
могут читаться с ошибками из-за особенностей записывающего
оборудования и настроек программного обеспечения при
записи дисков данного типа.
2. Если на рабочей поверхности компакт-диска (стороне,
на которой нанесена запись) имеются следы от
пальцев или пыль, аккуратно протрите диск мягкой
тканью прямыми движениями от центра к краям.
Мелкие пылинки и небольшие пятна не оказывают
никакого влияния на качество воспроизведения.
3. Никогда не используйте для очистки компакт-дисков
химические вещества, такие
грампластинок, антистатические аэрозоли или
жидкости, бензин или растворители. Данные
химические вещества могут сильно повредить поверхность компакт-дисков.
4. После прослушивания следует убирать компакт-диски в предназначенные для
этого коробки. Это позволит избежать появления на поверхности компактдиска больших царапин, способных вызвать «перескакивание» звука.
5. Не подвергайте компакт-
влажности или высокой температуры в течение длительного времени.
Длительное воздействие высокой температуры может привести к короблению
компакт-диска.
6. Никогда не приклеивайте бумагу и не пишите на поверхности компакт-диска
шариковой ручкой.
как аэрозоли для очистки
диски воздействию прямых солнечных лучей, высокой
Prology DVD-2040U 31
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в салоне автомобилей с
напряжением бортовой сети 12 В. Не следует эксплуатировать устройство,
имеющее повреждения корпуса, съемной передней панели, соединительных
кабелей.
Ниже приводится таблица, в которой сведены методы проверки, способные
помочь Вам устранить большую часть проблем, возникающих при использовании
устройства.
При отсутствии видимых причин неисправности устройство следует
демонтировать
сервисный центр или к ближайшему дилеру.
Осторожно!
Металлические детали устройства (особенно его задняя панель) во время работы
сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками
сразу же после того, как извлечете устройство из передней панели.
Перед тем, как перейти к методам проверки, описанным в данной таблице,
тщательно проверьте правильность подключения устройства.
Неисправность Вероятная причина Устранение
Нет питания
Нет звука
Компакт-диск не
загружается в
устройство или не
удаляется из
устройства
Плохое качество
звучания
, отсоединить соединительные провода и антенну, и обратиться в
Ключ не повернут в
замке зажигания
автомобиля в положение
ON (зажигание)
Перегорел
предохранитель
Устройство неправильно
подключено к источнику
питания
Соединительные кабели
подключены
неправильно
В устройстве уже есть
компакт-диск
Внутри автомобиля
слишком высокая
температура
Конденсация влаги
Дефектный или сильно
загрязненный компактдиск
Неверный угол установки
устройства
Если в качестве источника питания
выбрана дополнительная цепь питания,
но двигатель не работает, поверните
ключ в замке зажигания в положение
"ACC" (дополнительное)
Замените предохранитель питания
Перепроверьте правильность
подключения устройства к источнику
питания
Проверьте правильность подключения
динамиков и других соединительных
проводов
Выньте компакт-диск из устройства,
затем загрузите в него новый компактдиск
Подождите, пока температура внутри
автомобиля понизится, затем повторите
попытку
В течение как минимум одного часа не
пользуйтесь устройством, затем
повторите попытку
Попробуйте почистить компакт-диск
Попробуйте воспроизводить другой
компакт-диск
Убедитесь, что наклон устройства не
превышает 30
Prology DVD-2040U 32
Неисправность Вероятная причина Устранение
Радиоприемник
не работает
Не работает
функция
автоматической
настройки на
радиостанции
Индикация
"ERROR 1"
Индикация
"ERROR 2"
Индикация "NO
SUPPORT" или
"NO FILE"
Индикация "ERR
DISC"
К устройству не
подключен кабель
антенны
Радиостанции имеют
слишком слабый сигнал
Ошибка CD-транспорта
Ошибка системы
фокусировки/трекинга
Диск или карта памяти не
содержит файлов, с
которыми совместимо
устройство
Дефектный или сильно
загрязненный компактдиск
Некачественный диск или
при записи диска были
заданы неверные
параметры
Надежно подключите кабель антенны к
устройству
Настраивайтесь на станции вручную
Нажмите кнопку сброса "Reset", которая
расположена на корпусе под передней
панелью. Если сообщение об ошибке
повторяется, обратитесь в сервисный
центр или к ближайшему дилеру.
Попробуйте воспроизводить другой
компакт-диск
Попробуйте воспроизводить другой
диск или карту памяти
Попробуйте воспроизводить другой
компакт-диск
Используйте качественный диск
Для безопасного управления автомобилем
Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требование Правил дорожного движения Российской
Федерации. Помимо этого старайтесь соблюдать очевидные правила
обращения с Вашим автомобилем, как источником повышенной опасности.
Эти правила, в первую очередь, определяются риском наступления вреда для
жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним
животным или окружающей среде.
Для просмотра DVD-дисков и видеофайлов обязательно устанавливайте рычаг
управления автоматической трансмиссии в положение «PARK», а рычаг
переключения ручной коробки передач – в нейтральное положение.
После завершения управления автомобилем всегда ставьте автомобиль на
стояночный тормоз, который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.
Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
Поддерживайте относительно низкий уровень громкости, чтобы во время
движения иметь возможность слышать все, что происходит вокруг автомобиля.
Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо
другие операции управления устройством, которые могут отвлечь Вас от
управления автомобилем.
Prology DVD-2040U 33
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по группе
«Л» ГОСТ 15150 и при необходимости транспортировать любым видом
гражданского транспорта в имеющейся индивидуальной потребительской таре по
группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого
солнечного света и должно исключать возможность
механических повреждений.
Срок службы устройства – 2 года. Устройство не содержит вредных материалов и
безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных
условиях).
Гарантии поставщика
Устройство Prology DVD-2040U соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требованиям ГОСТ 22505-97 и
ГОСТ 28279-89 в части 2.2.
Устройство имеет гарантийный срок эксплуатации – 12 месяцев с момента покупки
без учета времени пребывания в ремонте при соблюдении правил эксплуатации.
Право на гарантию дается при заполнении сведений прилагаемого гарантийного
талона.
Гарантийные обязательства не распространяются на перечисленные ниже
принадлежности
изделия, если их замена предусмотрена конструкцией и не
связана с разборкой изделия: монтажные приспособления, документацию,
прилагаемую к изделию.
Расшифровка даты выпуска устройства, указанной в серийном
номере
Серийный номер устройства указывается под штрих-кодом на упаковке, а также на
стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно
расшифровать 5 и 6 цифру из 12-значного серийного номера. Пример
расшифровки приведен ниже.
1AAA0A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G –
июль, H – август,
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
0 – год выпуска (0 - 2010, 1 – 2011, 2 – 2012 и т. д.)
Данное устройство выпущено в январе 2010 года.
Prology DVD-2040U 34
Импортер: ООО «Мегаполис»
121309, Россия, г. Москва,
ул. Барклая, д. 16, к. 1
Наименование: Пролоджи ДВД-2040Ю
Страна-производитель: Китай
Основное предназначение товара:
ФM/УКВ ДВД-ресивер
Срок службы: 2 года
Изготовитель: СХТ Гроуп АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе 135,
СХ-6301 Зуг, Швейцария
Loading...
