Prology DVD-2020U BG User Manual

Модель DVD-2020U

FM/УКВ DVD/CD/MP3 SD/USB-

ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ DVD/CD/MP3 SD/USB-ресиверa (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям устройства или подключенных к нему динамиков. В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology DVD-2020U предназначено для воспроизведения дисков форматов DVD, Video CD, Super Video CD, Audio CD, MP3, WMA,

MPEG4, а также карт памяти SD и USB. Устройство обеспечивает:

- воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или NTSC;

- прием радиостанций в диапазонах FM и УКВ;

- воспроизведение звука через внешние громкоговорители.

Внимание! Для управления воспроизведением и для навигации по всем

типам дисков, кроме Audio CD, требуется использовать внешний дополнительный монитор.

Внимание! Карты памяти Hi-Speed SD могут не поддерживаться!

Внимание! Перед установкой устройства удалите 2 транспортировочных винта, которые находятся на верхней крышке. В противном случае устройство не будет работать.

Prology DVD-2020U © Saturn Marketing, Ltd

Функции устройства

· Полностью съемная откидывающаяся передняя панель с футляром

· Совместимость с форматами DVD, MP4, MP3, VCD, CD, WMA, JPEG

· Слот для карт памяти SD

· Поддержка карт памяти с интерфейсом USB

· Системы цветности PAL/NTSC

· Высокая выходная мощность (4x50Вт)

· Высокоскоростной цифровой тюнер

· Память на 24 радиостанции (18FM/6УКВ)

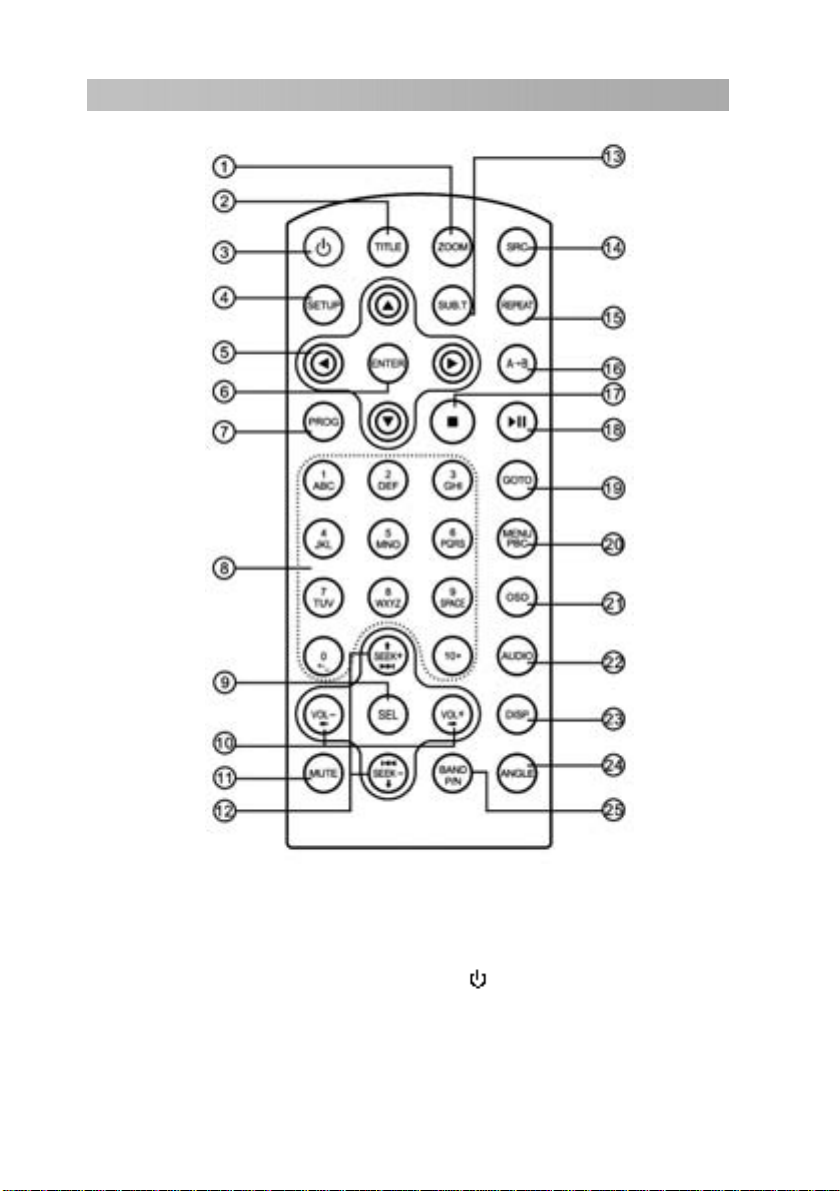

· Дистанционное управление

· Многоязычное экранное меню

· Видеовыход RCA

· 4 RCA линейных выхода

· RCA выход на сабвуфер

· Линейный стереовход Mini-Jack на передней панели

· 4 предустановленные характеристики эквалайзера

· Стандартный монтажный размер 1 DIN

· Стандартный разъем ISO

Комплект поставки

Устройство PROLOGY DVD-2020U 1 шт. Панель передняя съемная 1 шт. Декоративная внешняя рамка 1 шт. Футляр панели передней съемной 1 шт. Пульт дистанционного управления 1 шт Крепежные принадлежности 1 комплект Ключ-съемник 2 шт. Кожух 1 шт. Соединительные кабели 1 комплект Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект

Prology DVD-2020U © Saturn Marketing, Ltd

Основные технические характеристики

Общие

Напряжение питания 14,4В пост. тока Предельные значения напряжения питания 11 - 16 В Максимальная выходная мощность 4 x 50 Вт Уровень сигнала (линейный вход AUX IN) ≥500 мВ Установочные размеры (ШxВxГ), мм 178 x 50 x 166 Вес 1,7 кг

DVD/CD/SD/USB-проигрыватель

Воспроизводимые диски DVD, VCD,MP3,

Audio CD, WMA

Размер дисков 12 см (5") Частотная характеристика 20 Гц - 20 кГц Отношение сигнал-шум 80 дБ Глубина разделения стереоканалов 60 дБ Коэффициент нелинейных искажений 0,2% Низкочастотные и высокочастотные

детонационные искажения Ниже предела

измерений

FM/УКВ приемник

Диапазон частот FM 87,5 - 108 МГц Диапазон частот УКВ 65 - 74 МГц Полезная чувствительность 8 дБ (мкВ) Диапазон воспроизводимых частот 30 - 15 000 Гц Отношение сигнал-шум 55 дБ Глубина разделения стереоканалов (1 кГц), дБ 30

Prology DVD-2020U © Saturn Marketing, Ltd

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

· Для удаления следов пальцев и пыли с рабочей поверхности диска ( той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок , в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

· Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

· После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

· Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

· Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

· Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе устройства.

· Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе устройства. Использование такой пленки абсолютно недопустимо.

Prology DVD-2020U © Saturn Marketing, Ltd

Для безопасного и эффективного использования устройства

· Данное изделие является технически сложным товаром и относится к

бытовой радиоэлектронной аппаратуре

классификатору продукции и услуг устройство относится к группировке

3230115 “Устройства радиоприемные комбинированные прочие” (часть IV ОКДП).

· Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр) .

· Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

· Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

· Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

· При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или при случайном пролитии жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

. По Общероссийскому

Prology DVD-2020U © Saturn Marketing, Ltd

· После эксплуатации автомобиля в летний период на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и предотвращения попадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

· Никогда не вставляйте внутрь дискового отсека устройства никаких посторонних предметов, кроме дисков. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

· Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека устройства. Храните диски подальше от прямых солнечных лучей.

· Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

· Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала, расположенном внутри устройства, может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

· "Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудиодисков могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия для исключения перескакивания воспроизведения. Частые поездки по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов, расположенных внутри устройства.

· Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Prology DVD-2020U © Saturn Marketing, Ltd

Для безопасного управления автомобилем:

· Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

· Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

· Если водитель автомобиля хочет просматривать видеоматериалы на экране, подключенном к устройству, необходимо перед просмотром припарковать автомобиль в безопасном месте.

· Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.

· Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.

· Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

· Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

· Не меняйте диски, не регулируйте громкость и не осуществляйте какиелибо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Prology DVD-2020U © Saturn Marketing, Ltd

Воспроизводимые диски

Данное устройство может воспроизводить следующие диски:

Тип диска и

логотип

DVD Video

или

Video CD

или

Размер диска Максимальное время

воспроизведения

5 дюймов (12 см) Приблизительно 133 минуты

(SS/SL) Приблизительно 242 минуты

(SS/DL) Приблизительно 266 минут

(DS/SL) Приблизительно 484 минуты

(DS/DL) SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный

5 дюймов (12 см) Приблизительно 74 минуты.

Audio CD 5 дюймов (12 см) Приблизительно 74 минуты.

Также для воспроизведения могут использоваться следующие типы файлов:

Аудио: MP3 (*.mp3), WMA (*.wma) Видео: MP4 (*.avi, DIVX 3.11/4.0/5.0/6.0/7.0), MP2(*.vob), MP1 (*.dat) Изображения: JPEG(*.jpg).

Prology DVD-2020U © Saturn Marketing, Ltd

Данное устройство не может воспроизводить следующие

типы файлов:

· ACC, DLF, M3U, PLS, MP3 PRO

· Файлы с DRM

· 3-дюймовые (8-сантиметровые) диски

· Диски CD-R/RW, на которых не произведена финализация.

· Диски, записанные в телевизионном формате, отличном от NTSC или

PAL

Ограничения для файлов MP 3

· Формат записи: ISO 9660 или ISO 9660 + Joliet.

· Максимальная поддерживаемая вложенность папок на диске: 8,

включая корневой каталог.

· Максимальное число папок – 99

· Максимальная продолжительность одного трека: 99 мин 59 с.

· Частота дискретизации: 8 - 48 кГц (желательно 44.1 кГц)

· Скорость потока данных: 32 - 320kbps (желательно 128kbps)

Замечания по совместимости карт SD и USB

· Типы файловой системы: FAT12, FAT16, FAT32

· Максимальное количество папок – 200, файлов - 500

· Поддерживаемые карты: Transcend, Kingstone, Apacer, A-Data и др.

· Рекомендуемая емкость карт SD: 512Мб – 4Гб

Внимание! Карты памяти Hi-Speed SD могут не поддерживаться! Номер региона (номер регионального ограничения DVD)

Номер региона данного устройства "5".

Внимание! Для управления воспроизведением и для навигации по всем

типам дисков, кроме Audio CD, требуется использовать внешний дополнительный монитор.

Установка устройства

Примечания:

· Для установки устройства выберите такое место, где оно не будет мешать водителю нормально управлять автомобилем.

· Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

· Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.

· Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

· Устанавливайте устройство таким образом, чтобы оно не могло стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

· При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут быть далеки от оптимальных.

· Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Первый вариант установки устройства

Устройство может быть установлено на приборную панель автомобиля в монтажное отверстие с размерами 183 × 52 мм. Толщина приборной панели должна быть в пределах 4.75 – 5.56 мм.

1. Вставьте кожух устройства в приборную панель и отогните монтажные лепестки соответственно толщине панели, чтобы зафиксировать кожух.

2. После вкручивания монтажного винта оденьте на него демпфирующую прокладку, входящую в крепежный комплект. Подключите разъем питания.

3. Установите декоративную внешнюю рамку.

1. Монтажный кожух

2. Устройство

3. Декоративная внешняя рамка
