Модель DVD-1000

Автомобильный проигрыватель

DVD, VCD, SVCD, CD, CD-R, MP3

на 10 дисков с автоматической сменой

Руководство пользователя

Содержание

Назначение проигрывателя ............................................................................................................................ 3

Функции проигрывателя .................................................................................................................................. 3

Основные технические характеристики .......................................................................................................... 3

Комплект поставки........................................................................................................................................... 4

Как использовать магазин дисков................................................................................................................... 6

Меры предосторожности при обращении с дисками...................................................................................... 6

Для безопасного и эффективного использования проигрывателя ................................................................ 7

Воспроизводимые диски ................................................................................................................................. 8

Перед установкой и подключением проигрывателя....................................................................................... 9

Транспортировочные винты .................................................................................................................. 9

Меры безопасности при установке и подключении.............................................................................. 9

Выбор положения для встроенных антивибрационных панелей....................................................... 10

Подключение проигрывателя........................................................................................................................ 11

Базовая схема подключения 1 (при помощи FM-модулятора)........................................................... 11

Базовая схема подключения 2 ............................................................................................................ 12

Другие варианты подключения. Пример 1.......................................................................................... 12

Другие варианты подключения. Пример 2.......................................................................................... 13

Установка проигрывателя ............................................................................................................................. 14

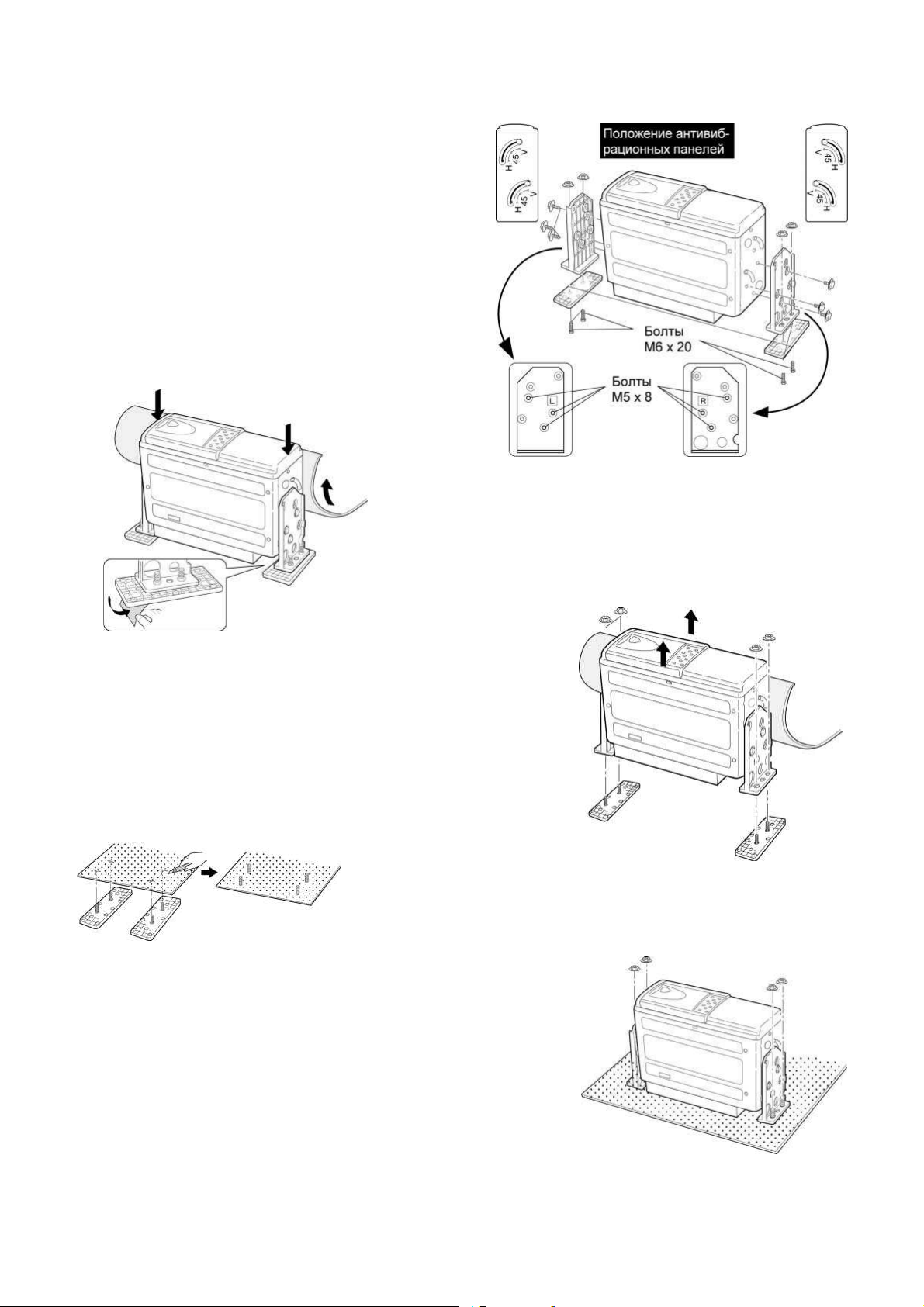

Процедура установки проигрывателя на пол в горизонтальном положении..................................... 14

Процедура установки проигрывателя на пол в вертикальном положении........................................ 15

Процедура установки проигрывателя на пол в наклонном положении под углом 45°...................... 16

Процедура установки проигрывателя в подвешенном положении.................................................... 17

Установка сенсора дистанционного управления................................................................................ 17

Установка FM-модулятора .................................................................................................................. 17

Перед использованием системы (включение питания)................................................................................ 18

Пульт дистанционного управления............................................................................................................... 19

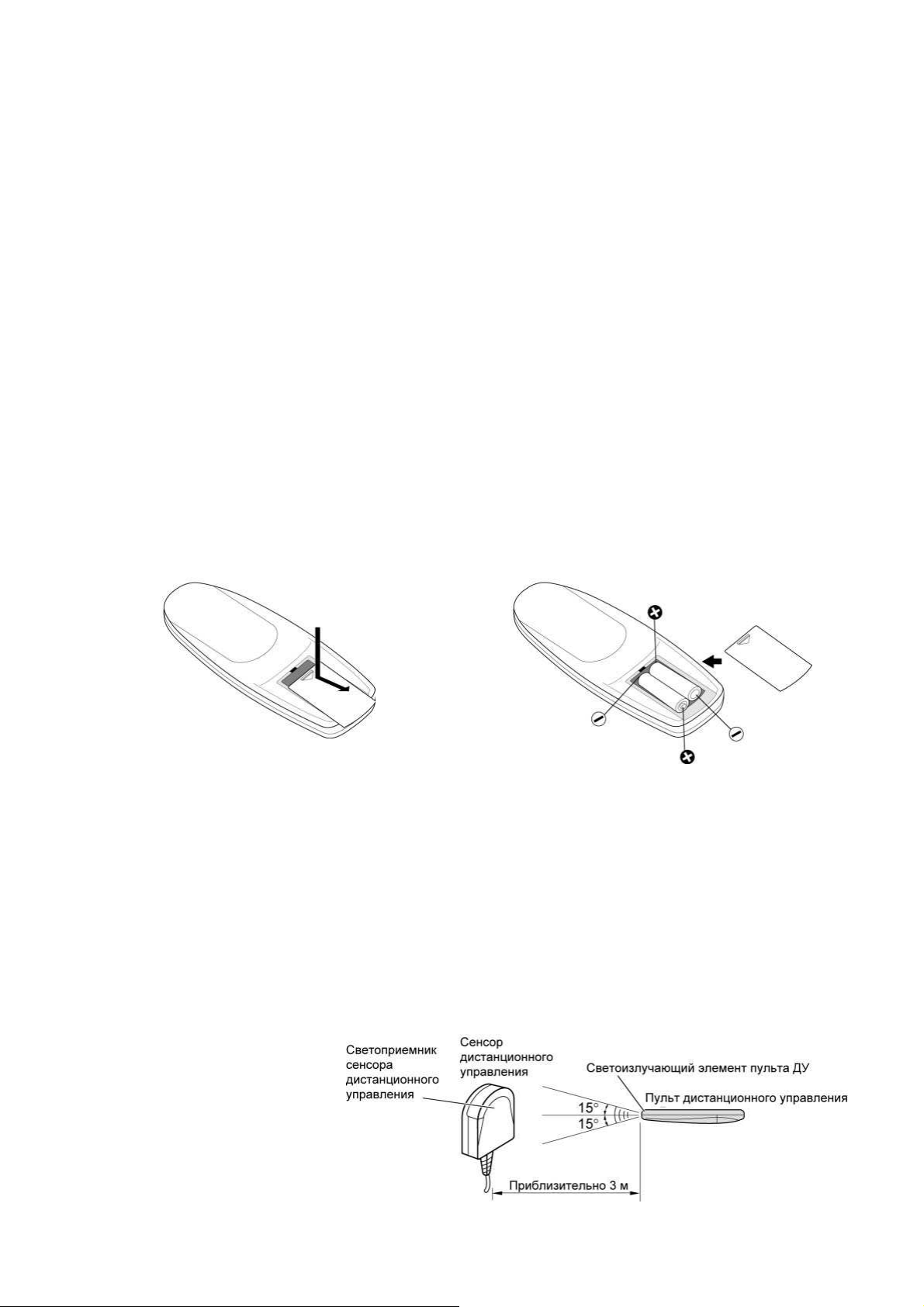

Установка батареек в пульт дистанционного управления ................................................................. 19

Пределы дистанционного управления................................................................................................ 19

Наименование и функции элементов управления ....................................................................................... 20

Выключение проигрывателя ............................................................................................................... 24

Остановка воспроизведения ............................................................................................................... 25

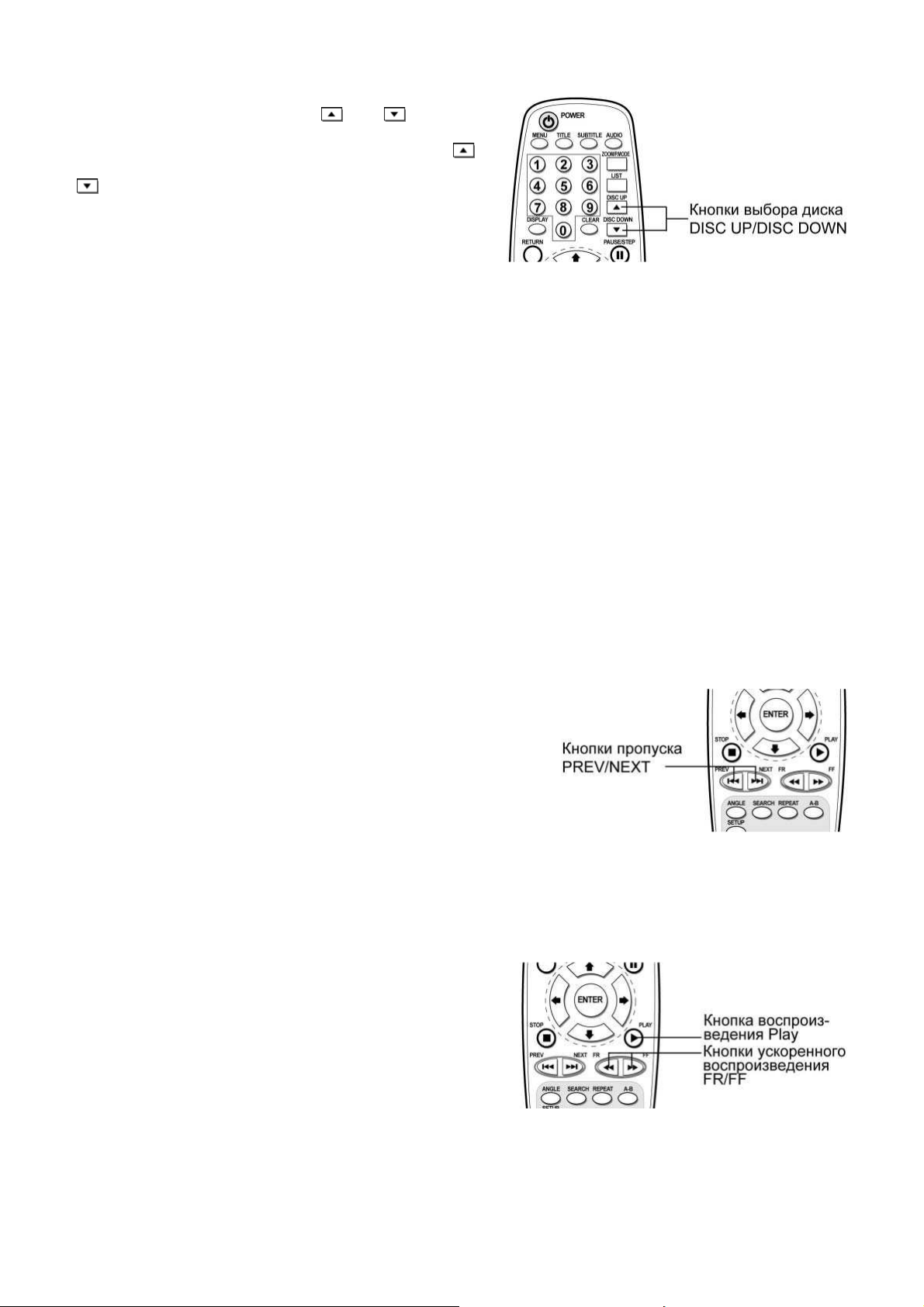

Выбор диска......................................................................................................................................... 26

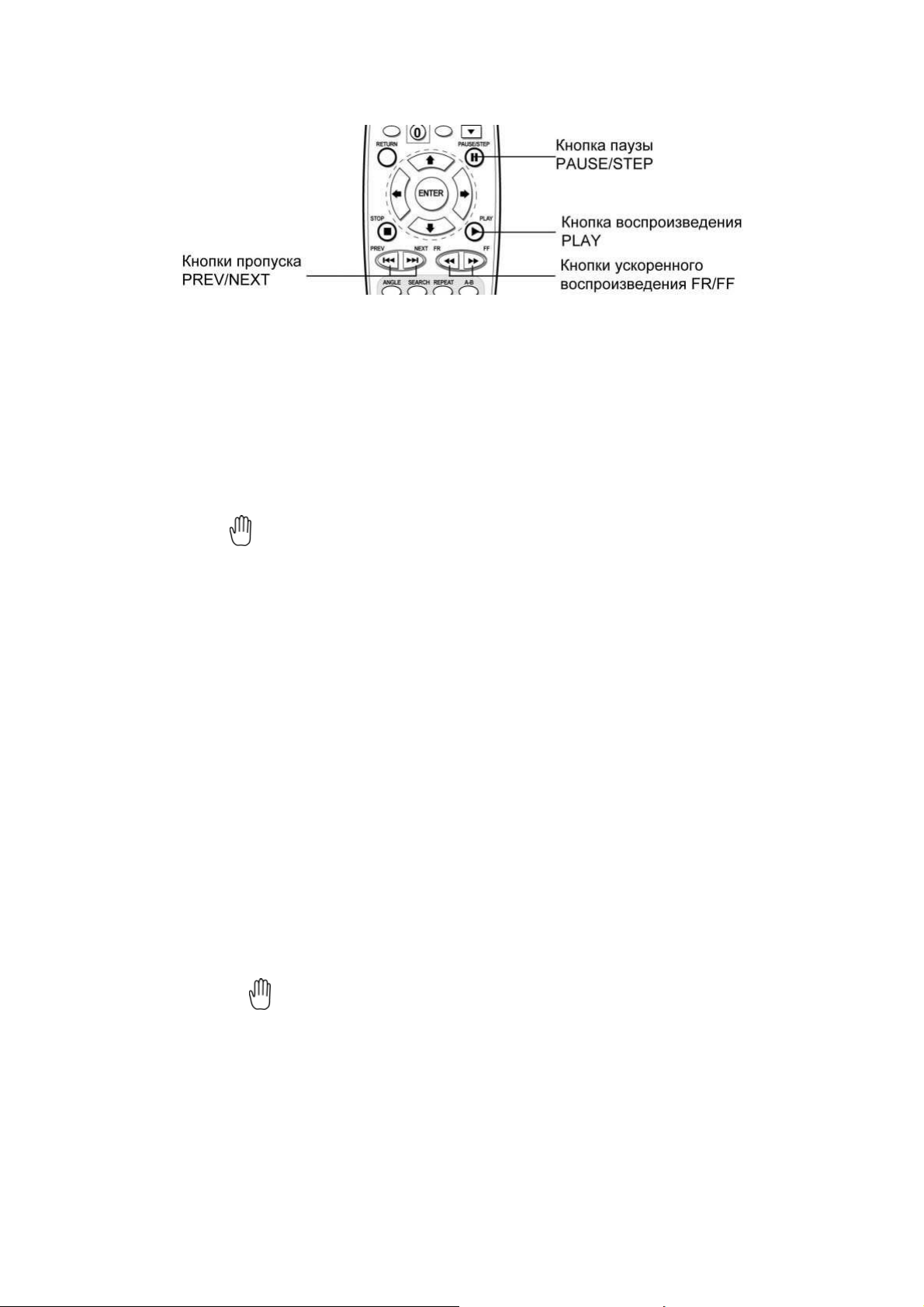

Переход к следующей/предыдущей части или дорожке .................................................................... 26

Ускоренное воспроизведение ............................................................................................................. 26

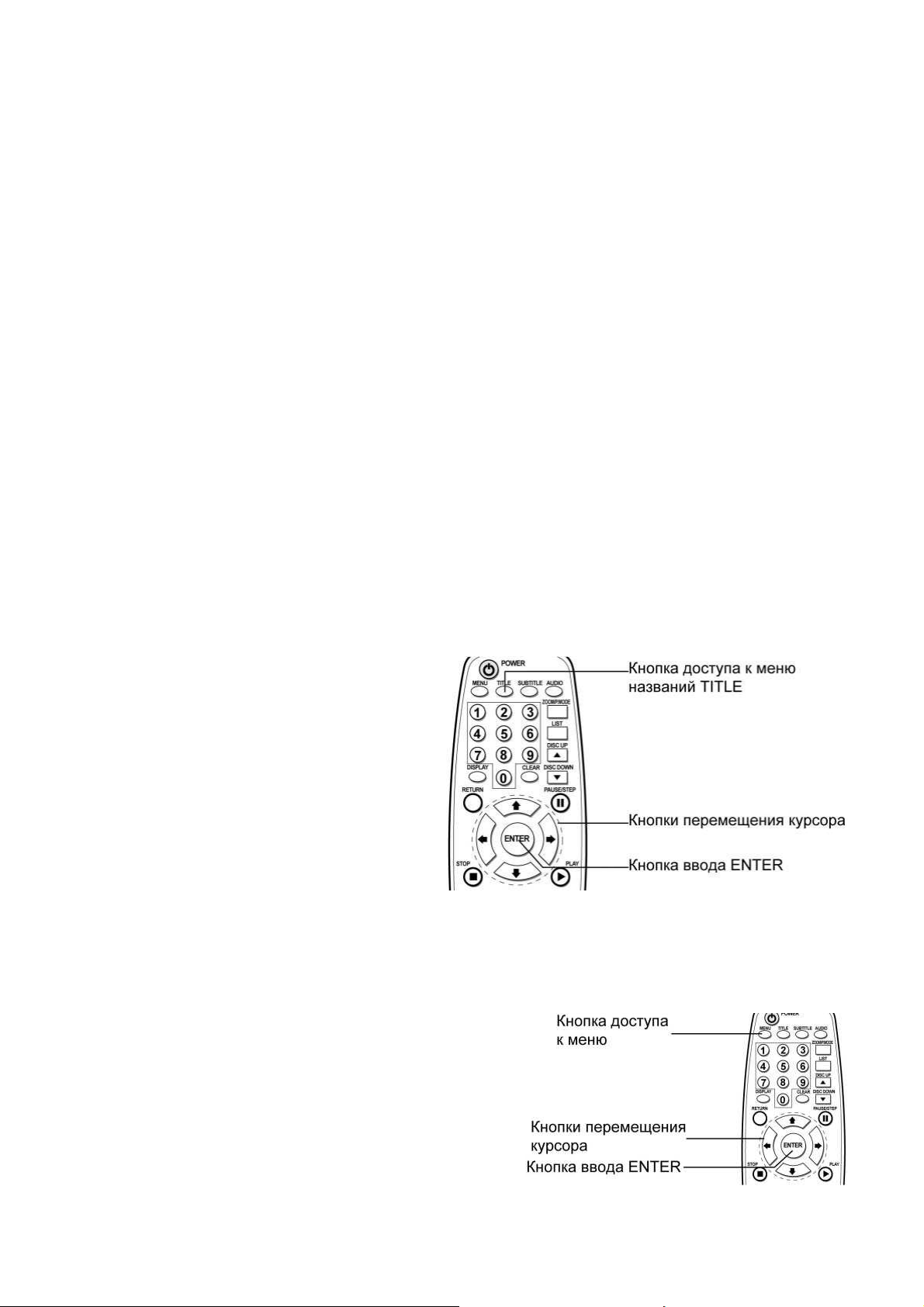

Использование меню Названий (Title) ................................................................................................ 27

Использование меню диска DVD........................................................................................................ 27

Использование функции PBC (управление воспроизведением)........................................................ 28

Покадровое воспроизведение и замедленное воспроизведение ...................................................... 29

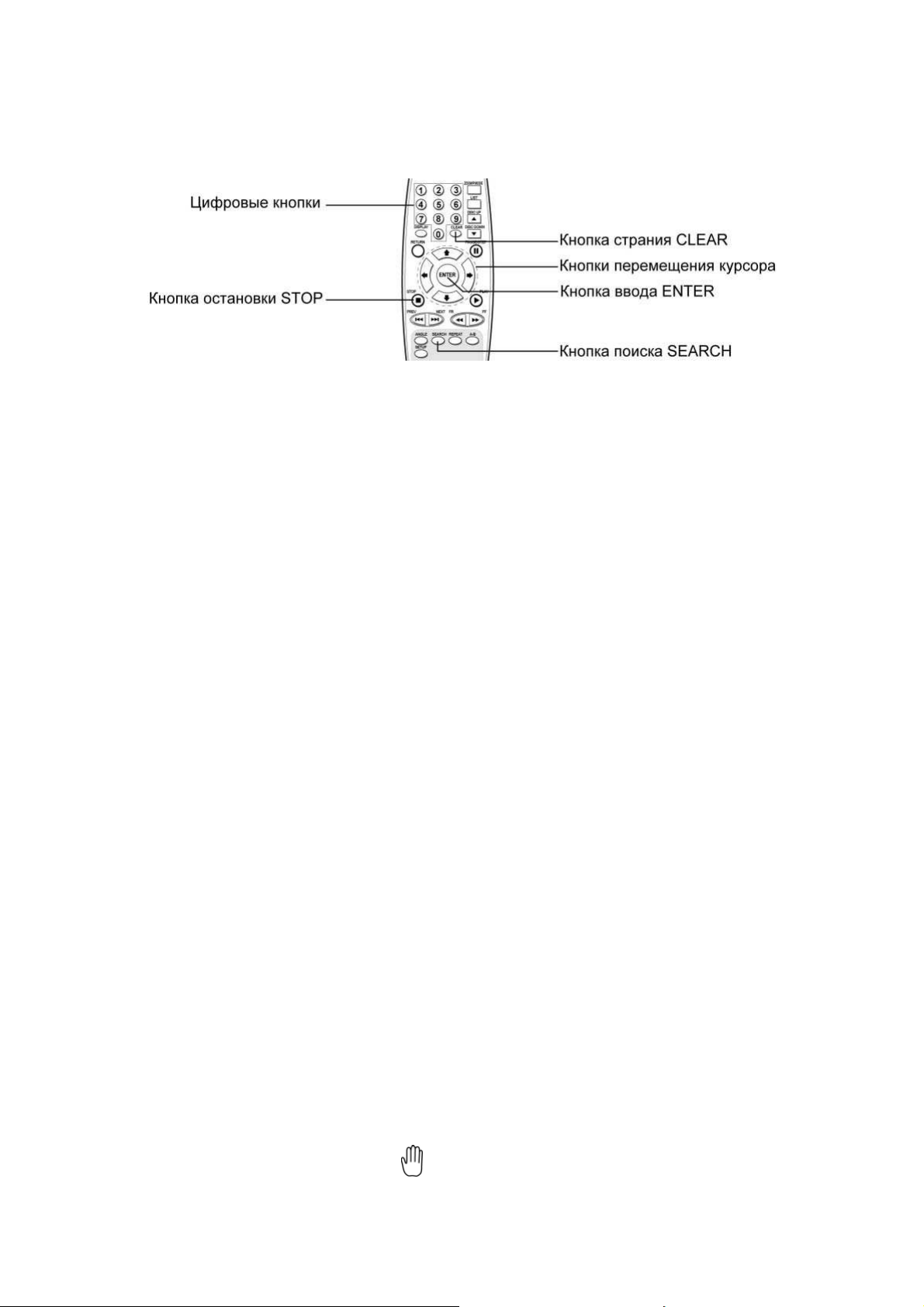

Использование функций поиска Названия, поиска Части и поиска по времени................................ 30

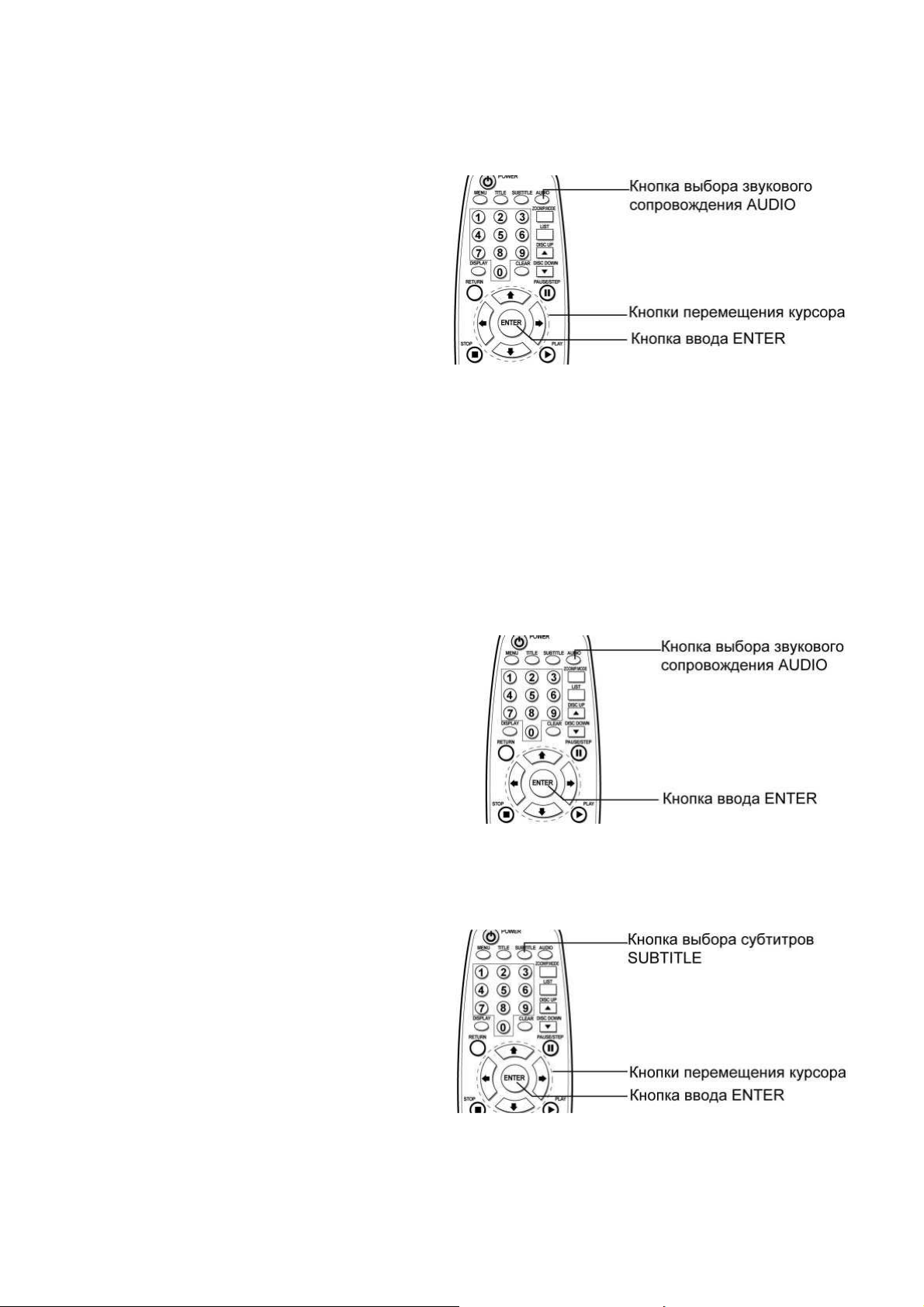

Выбор языка звукового сопровождения.............................................................................................. 31

Переключение выходного аудиосигнала ............................................................................................ 31

Выбор языка субтитров ....................................................................................................................... 31

Выбор угла (камеры) просмотра ......................................................................................................... 32

Использование функции сканирования записей и воспроизведения в случайном порядке ............ 32

Использование функции повторного воспроизведения ..................................................................... 33

Использование режима повторного воспроизведения А-В ............................................................... 34

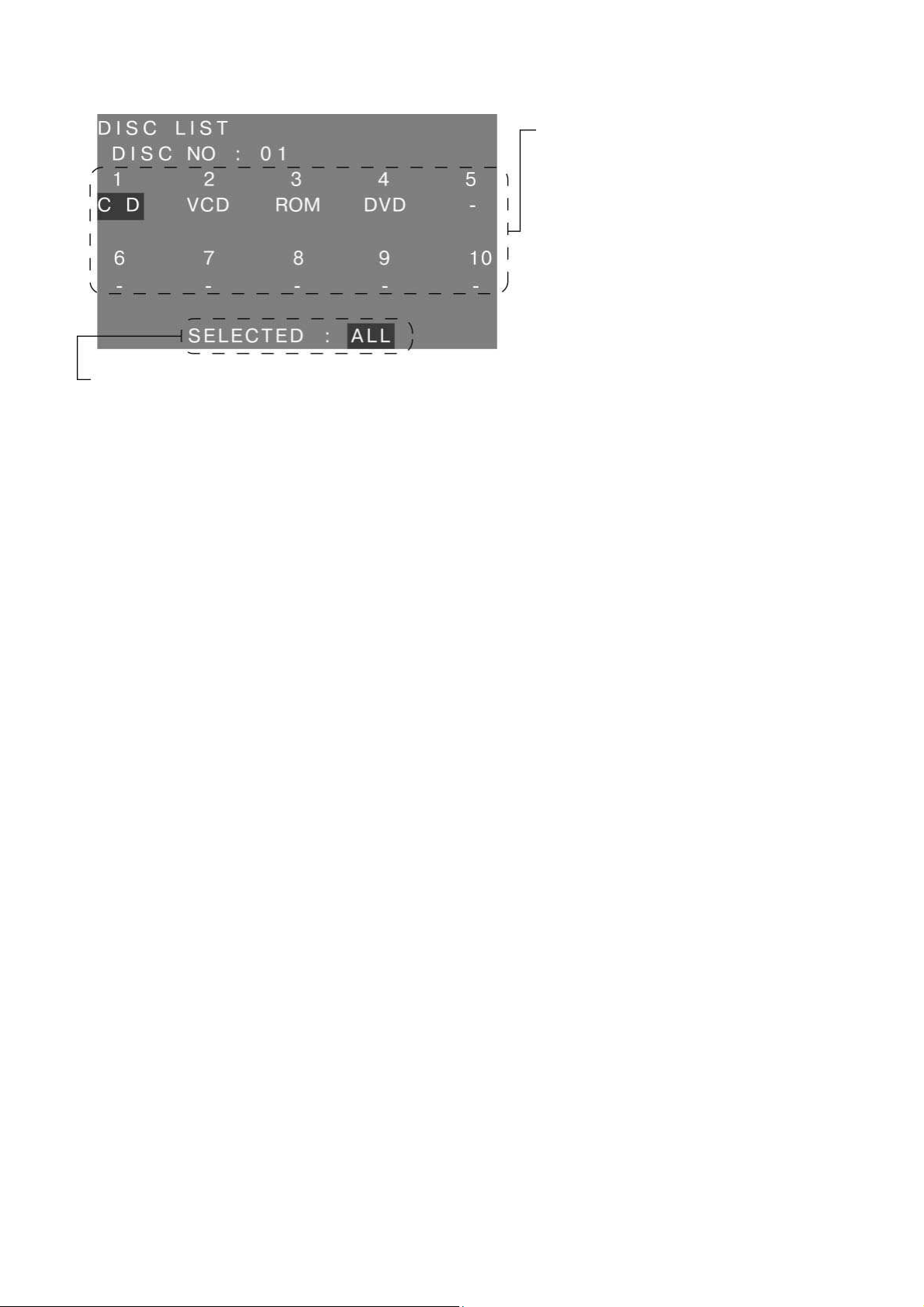

Демонстрация списка дисков ............................................................................................................. 34

Демонстрация времени воспроизведения .......................................................................................... 36

Основные операции по изменению настроек проигрывателя...................................................................... 37

Использование меню настройки ......................................................................................................... 37

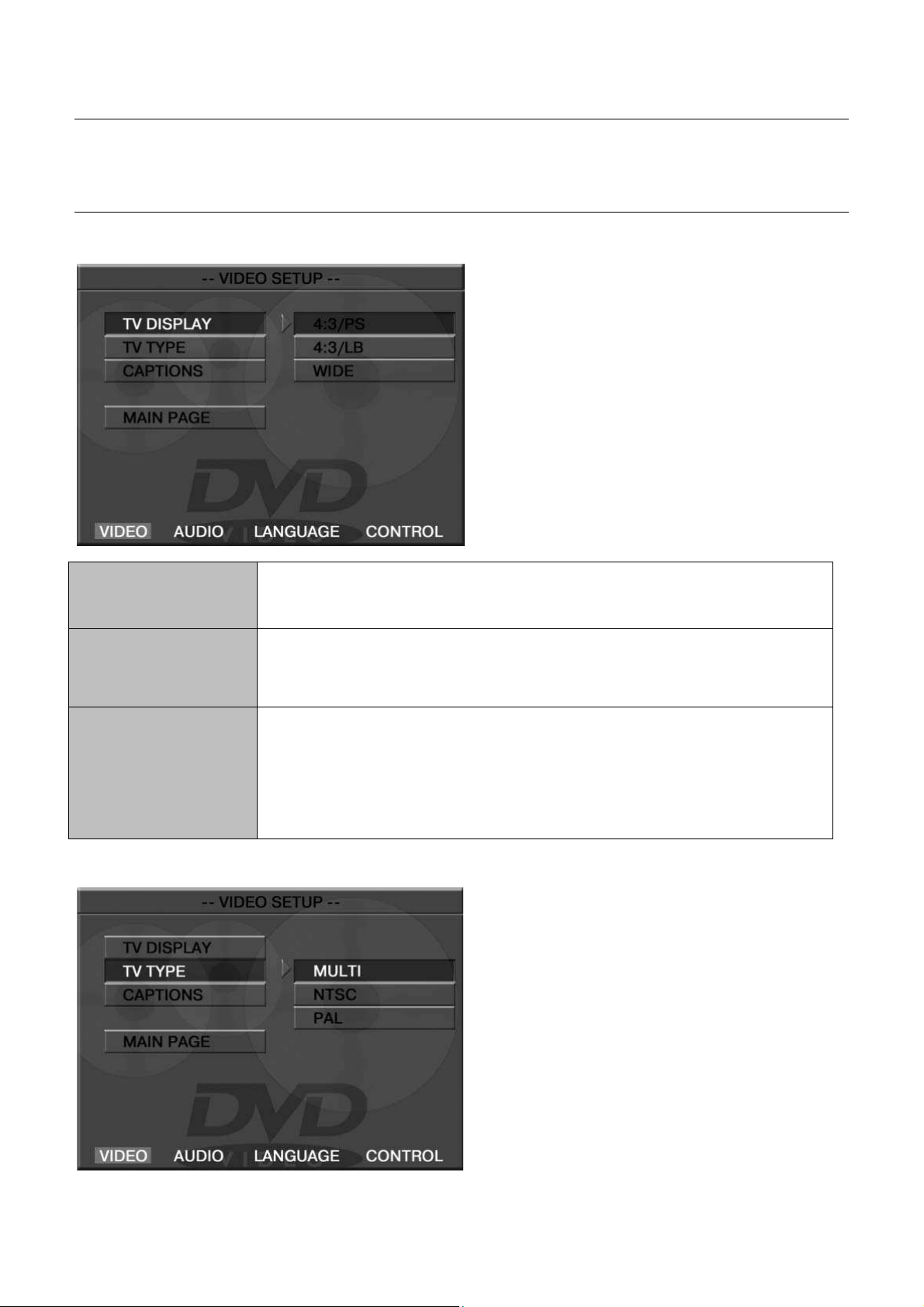

Настройка видео .................................................................................................................................. 38

Настройка аудио .................................................................................................................................. 39

Настройка языка .................................................................................................................................. 40

Настройка управления ........................................................................................................................ 41

Эксплуатационные ограничения и текущий ремонт ..................................................................................... 42

Хранение, транспортирование, ресурс, утилизация ................................................................................... 44

Гарантии поставщика ................................................................................................................................... 44

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Руководство пользователя определяет порядок установки и эксплуатации проигрывателя с автоматической сменой компакт-дисков (далее проигрывателя) в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание. В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Проигрыватель Prology DVD-1000 предназначен для воспроизведения и автоматической смены до 10 дисков форматов DVD, Video CD, Audio CD, MP3, MPEG или JPEG. Проигрыватель предназначен для автономной работы и не требует дополнительных устройств для управления. Проигрыватель обеспечивает:

- воспроизведение цветного изображения через композитный видеовыход в системах цветности PAL или NTSC;

- воспроизведение звука через линейный стереовыход, через цифровой оптический выход или через FM- модулятор (опция).

Функции проигрывателя

♦ Системы цветности PAL/NTSC

♦ Встроенный декодер MPEG 2/1

♦ Оптический выход цифрового аудиосигнала

♦ Дистанционное управление при помощи пульта на ИК-лучах

♦ Выносной приемник сигналов дистанционного управления

♦ Возможность установки вертикально, горизонтально или под углом

♦ FM-модулятор (опция)

Основные технические характеристики

Тип Проигрыватель с автоматической сменой на 10

дисков Номер региона 5 Воспроизводимые диски DVD Video, Video CD, MP3 CD, Audio CD Размер дисков 12 см (5") Формат телевизионного сигнала NTSC /PAL Устройство считывания сигнала Оптический полупроводниковый лазер

(DVD: 1-лучевой; CD: 3-лучевой) Количество каналов 2 канала, стерео Частотная характеристика 5 Гц - 20 кГц Динамический диапазон 90 дБ Отношение сигнал-шум 90 дБ Полный коэффициент гармоник 0,01% (1 кГц) Разделение стереоканалов 85 дБ (1 кГц) Низкочастотные и высокочастотные детонационные искажения Ниже предела измерений Уровень выходного сигнала 1,5 В/10 кОм Номинальное напряжение питание 12 В постоянного тока Максимальное напряжение питания 14,4 В Потребляемый ток 1 А (во время воспроизведения) Размеры (Ш х В х Г) Приблизительно 250 х 80 х 200 мм Вес Приблизительно 2,5 кг

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Комплект поставки

Проигрыватель с автоматической сменой дисков

Пульт дистанционного управления

Наклейка с индексами Приемник сигналов Лента-липучка

Батарейка (типа AA) для пульта ДУ

Магазин дисков

дистанционного управления

Межблочный кабель (видео)

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Межблочный кабель (аудио)

Комплект поставки (крепежные принадлежности)

DIN

Малый кронштейн (левый)

Малый кронштейн (правый)

Большой кронштейн (левый)

Большой кронштейн (правый)

Кронштейн (В) Болт М6 х 20 Болт М5 х 8

c шайбой

Самонарезающийся винт М5 х 12

Кабель с 8-контактным разъемом типа

Заглушки (А) Заглушки (В)

Гайка М6

Двухсторонняя клейкая лента

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Как использовать магазин дисков

Загрузка диска

1. Зацепите выступ на лотке диска магазина проигрывателя и вытяните наружу только один из лотков магазина.

2. Поместите диск в лоток рабочей стороной вверх (сторона с надписями должна быть внизу). В каждый лоток можно поместить только один диск.

Рабочей стороной

вверх

3. Нажмите на выступ лотка диска, чтобы убрать лоток обратно в магазин проигрывателя.

Примечание: В магазин проигрывателя может быть загружено до десяти дисков. Примечание: Данный проигрыватель не предназначен для воспро- изведения 3-дюймовых (8-сантиметровых) дисков. Загрузка 3- дюймовых (8-сантиметровых) дисков в проигрыватель, как самих по себе, так и с помощью специальных адаптеров для 3-дюймовых (8- сантиметровых) дисков, может привести к повреждению проигрыва- теля и диска.

Установка магазина дисков

1. Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2. Прежде всего, убедитесь, что магазин с дисками внутри расположен правильно, то есть, не перевернут и направлен для установки направо. Нажмите на магазин до его фиксации на месте со щелчком.

* Когда магазин используется в первый раз, он не зафиксируется на месте до тех пор, пока проигрыватель не будет подключен к источнику электропитания.

Удаление магазина дисков

1. Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2. Для того, чтобы вынуть магазин из проигрывателя, нажмите на кнопку удаления магазина (!).

Примечание: После установки или удаления магазина дисков обязательно закройте дверцу проигрывателя. Попадание пыли или грязи внутрь проигрывателя может привести к сбоям в его работе.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности

диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла-

стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления

на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

Кнопка !

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,

высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек

или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка,

восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывате- ля.

• Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-

пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Для безопасного и эффективного использования проигрывателя

• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-

пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с этим Руко-

водством. Если вы не уверены в своей способности правильно установить и подключить данный проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.

• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-

тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель.

• При мытье автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может

привести к его повреждению.

• Никогда не засовывайте какие-либо предметы внутрь отсека магазина проигрывателя, кроме самого

магазина дисков. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними предметами.

• Когда проигрыватель не используется, вынимайте из него магазин с дисками. Не оставляйте удален-

ный магазин в отверстии отсека проигрывателя на долгое время. Это может привести к деформации дисков из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или

экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной температуры, схема защиты автоматически останавливает воспроизведение и удаляет магазин дисков из проигрывателя. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведение.

• Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время го-

да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя магазин дисков и подождите, пока сконденсировавшаяся влага не испарится (около часа).

• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про-

пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как

это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую тряпку.

Для безопасного управления автомобилем:

• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-

парковать автомобиль в безопасном месте.

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-

ность слышать все, что происходит вокруг автомобиля.

• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-

ления, которые могут отвлечь от управления автомобилем.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип Размер диска Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

или

Video CD

5 дюймов (12 см) Приблизительно 74 минуты.

или

Audio CD

5 дюймов (12 см) Приблизительно 74 минуты.

* Также для воспроизведения могут использоваться диски MP3, MPEG, JPEG.

Данный проигрыватель не может воспроизводить следующие диски.

• DVD-R

• DVD-RAM

• DVD-ROM (данные)

• DVD-Audio

• CD-ROM (кроме MP3, MPEG, JPEG)

• CD-G (кроме аудио)

• Photo CD

• CD-Extra (данные)

• Mixed CS (аудио)

• Active Audio (данные)

• VSD

• 3-дюймовые (8-сантиметровые) диски

• Диски, записанные в телевизионном формате, отличном от NTSC или PAL

* Проигрыватель не может воспроизводить диски, записанные в формате SECAM. * Диски, записанные в телевизионном формате NTSC, не могут воспроизводиться, если формат те-

левизионного сигнала установлен на "PAL". Также диски, записанные в телевизионном формате PAL, не могут воспроизводиться, если формат телевизионного сигнала установлен на "NTSC".

• Диски, записанные с помощью видеодеки DVD.

Примечание: Диски CD-R и CD-RW могут воспроизводиться в зависимости от параметров сделанной на них записи.

Двухслойные диски DVD

При воспроизведении двухслойного диска DVD между окончанием первого слоя и началом второго слоя может произойти некоторая задержка по времени. В течение этого времени (на несколько секунд) изображение на экране монитора может остановиться, а звук - прекратиться. Данное явление является обычным для воспроизведения двухслойных дисков и не свидетельствует о неисправности проигрывателя.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве воспроизведение с использованием меню PBC обозначается как "воспроизведение PBC".

Приблизительно 133 минуты (SS/SL) Приблизительно 242 минуты (SS/DL) Приблизительно 266 минут (DS/SL) Приблизительно 484 минуты (DS/DL)

SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Перед установкой и подключением проигрывателя

Транспортировочные винты

Механизм проигрывателя с автоматической сменой дисков зафиксирован на месте на время транспортировки с помощью специальных винтов. Перед установкой проигрывателя необходимо обязательно снять эти винты.

Примечание:

После удаления транспортировочных винтов установите в оставшиеся от винтов отверстия входящие в комплект заглушки (А). Также установите заглушки (А) в те отверстия на корпусе проигрывателя, которые не используются при установке. Данные заглушки используются для того, чтобы предотвратить попадание внутрь проигрывателя пыли, которая может вызвать появление сбоев в его работе.

Меры безопасности при установке и подключении

1 Для предотвращения короткого замыкания.

• Перед установкой проигрывателя обязательно выключите зажигание и отключите провод от минусо-

вой (-) клеммы аккумуляторной батареи автомобиля. Примечание: Если данный проигрыватель устанавливается на автомобиле, оборудованном бортовым или навигационным компьютером, не отключайте кабель от аккумулятора автомобиля. В случае отсоединения кабеля может быть стерто содержимое памяти компьютера. При установке проигрывателя на таком автомобиле необходимо быть особенно осторожным, чтобы не создать условия для короткого замыкания.

2 Никогда не устанавливайте проигрыватель в следующих местах.

• В тех местах, где на проигрыватель будут попадать прямые сол-

нечные лучи.

• В тех местах, где на проигрыватель будет попадать горячий воздух

от отопителя автомобиля.

• В тех местах, где невозможна правильная установка проигрывателя

• В тех местах, где возникает сильная вибрация.

• Обязательно используйте только входящие в комплект кронштейны

и винты.

• При установке устройства не используйте те винты, которые явля-

ются частью тормозной или рулевой системы.

4 Данный проигрыватель не может устанавливаться в ином положении, чем это указано производителем (то есть кроме как в горизонтальном, вертикальном или подвешенном положении, а также под углом 45

градусов). Установка проигрывателя на бок или в перевернутом положении может привести к появлению сбоев в его работе.

Заглушки (A)

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Выбор положения для встроенных антивибрационных панелей

Данный проигрыватель может устанавливаться в горизонтальном (а также подвешенном) и вертикальном положении или под углом 45 градусов. После того, как выбрано место для установки проигрывателя, необходимо установить антивибрационные панели, находящиеся внутри устройства, в нужное положение. Пожалуйста, сделайте это до выполнения описанной ниже процедуры установки. Если проигрыватель будет использоваться для воспроизведения до правильной установки антивибрационных панелей, вибрация может привести к "перескакиванию" звука и изображения при воспроизведении дисков.

• На время транспортировки антивибрационные панели установлены в положение "Н" (для установки

проигрывателя в горизонтальном положении).

• С каждой стороны проигрывателя имеются две встроенные антивибрационные панели.

• Перед закреплением кронштейнов установите антивибрационные панели в нужное положение с по-

мощью крестообразной отвертки или другого подобного инструмента.

Положение "Н"

В том случае, если проигрыватель устанавливается в горизонтальном положении или подвешивается:

Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "Н".

В том случае, если проигрыватель устанавливается в вертикальном по-

Положение "V"

ложении:

Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "V".

Положение "45°"

В том случае, если проигрыватель устанавливается в наклонном положении под углом 45 градусов:

Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "45°".

Примечание:

После установки антивибрационных панелей в нужное положение установите поверх отверстий входящие в комплект заглушки (В). Данные заглушки необходимы для того, чтобы предотвратить попадание внутрь проигрывателя пыли, которая может вызвать сбои в его работе.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Подключение проигрывателя

Базовая схема подключения 1 (при помощи FM-модулятора)

Автомобильная магнитола должна иметь радиоприемник диапазона FM. Настройте радиоприемник на частоту, которая установлена на FM-модуляторе.

Возможные четные частоты: 88,0 МГц, 88,2 МГц, 88,4 МГц, 88,6 МГц, 88,8 МГц, 89,0 МГц, 89,2 МГц. Возмоные нечетные частоты: 106,7 МГц, 106,9 МГц, 107,1 МГц, 107,3 МГц, 107,5 МГц, 107,7 МГц, 107,9 МГц.

Помехи на частоте 88,6 (107,9) МГц

• Если сигнал на частоте 88,6 (107,9) МГц имеет помехи, установите пере-

ключатель выбора частоты на боковой панели FM-модулятора в другое

положение, и при использовании проигрывателя настраивайте радиопри-

емник на соответствующую частоту.

• Выбирайте частоту FM-модулятора до его закрепления. После подключе-

ния FM-модулятора чувствительность радиоприемника автомагнитолы

немного понижается.

Переключатель выбора значения частоты

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Базовая схема подключения 2

Если используется проигрыватель компакт-дисков SANYO или автомобильная магнитола/проигрыватель компакт-дисков с функцией управления проигрывателем с автоматической сменой дисков, совместимым с системой управления SANYO, то FM-модулятор подключать не нужно.

Другие варианты подключения. Пример 1

Если автомагнитола имеет входные разъемы AUX.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Другие варианты подключения. Пример 2

Использование усилителя с декодером Dolby Digital.

Примечания:

• Кроме данного Руководства прочитайте также Руководство, прилагающееся к цифровому усилителю

или усилителю с декодером Dolby Digital.

• При установке усилителя с декодером Dolby Digital выберите в меню настройку "SPDIF/RAW" для

"AUDIO OUT".

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Установка проигрывателя

Процедура установки проигрывателя на пол в горизонтальном положении

Шаг 1

• Убедитесь, что встроенные антивибрационные па-

нели с обеих сторон проигрывателя установлены в

положение "Н" (установка в горизонтальном поло-

жении).

• Закрепите правый и левый малые кронштейны на

корпусе проигрывателя с помощью болтов с шести-

гранной головкой (М5 х 8).

• Соедините правый и левый малые кронштейны с

соответствующими кронштейнами (В) с помощью

болтов с шестигранной головкой (М6 х 20) и шести-

гранных гаек (М6).

Шаг 2

• Поднимите покрытие пола и найдите место для закрепления проигрывателя с автоматической сменой дисков.

• Приклейте входящую в комплект двухстороннюю клейкую ленту к нижней стороне кронштейнов (В) и снимите с клейкой ленты бумажное покрытие.

Закрепите проигрыватель на полу, прижимая его к полу в выбранном месте.

Шаг 3 Открутите шестигранные гайки и снимите проигрыватель.

Шаг 4

• Ножом проделайте крестообразные прорези в покрытии прямо над болтами кронштейнов (В).

• Верните покрытие пола автомобиля на место, пропустив болты сквозь проделанные отверстия.

Шаг 5 С помощью шестигранных гаек закрепите проигрыватель поверх коврового покрытия пола.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Процедура установки проигрывателя на пол в вертикальном положении

Шаг 1

• Убедитесь, что встроенные антивибрационные панели с обеих сторон проигрывателя установлены в положение "V" (установка в вертикальном положении).

• Закрепите правый и левый большие кронштейны на корпусе проигрывателя с помощью болтов с шестигранной головкой (М5 х 8).

• Соедините правый и левый большие кронштейны с соответствующими кронштейнами (В) с помощью болтов с шестигранной головкой (М6 х 20) и шестигранных гаек (М6).

Шаг 2

• Поднимите покрытие пола и найдите место для закрепления проигрывателя с автоматической сменой дисков.

Закрепите проигрыватель на полу, прижимая его к полу в выбранном месте.

Шаг 3 Открутите шестигранные гайки и снимите проигрыватель.

Шаг 4

• Ножом проделайте крестообразные прорези в покрытии прямо над болтами кронштейнов (В).

• Верните покрытие пола автомобиля на место, пропустив болты сквозь проделанные отверстия.

Шаг 5 С помощью шестигранных гаек закрепите проигрыватель поверх коврового покрытия пола.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Процедура установки проигрывателя на пол в наклонном положении под углом 45°

Шаг 1

• Убедитесь, что встроенные антивибрационные па- нели с обеих сторон проигрывателя установлены в положение "45°" (установка под углом 45°).

Шаг 2

• Поднимите покрытие пола и найдите место для закрепления проигрывателя с автоматической сменой дисков.

Закрепите проигрыватель на полу, прижимая его к полу в выбранном месте.

Шаг 3 Открутите шестигранные гайки и снимите проигрыватель.

Шаг 4

• Ножом проделайте крестообразные прорези в покрытии прямо над болтами кронштейнов (В).

• Верните покрытие пола автомобиля на место, пропустив болты сквозь проделанные отверстия.

Шаг 5 С помощью шестигранных гаек закрепите проигрыватель поверх коврового покрытия пола.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Процедура установки проигрывателя в подвешенном положении

Шаг 1

• Убедитесь, что встроенные антивибрационные панели с обеих сторон проигрывателя установлены в положение "Н" (установка в горизонтальном положении).

• Закрепите правый и левый малые кронштейны на корпусе проигрывателя с помощью болтов с шестигранной головкой (М5 х 8).

Шаг 2 Найдите место для установки проигрывателя и просверлите четыре монтажных отверстия.

Шаг 3 Закрепите проигрыватель с помощью самонарезающихся винтов (М5 х 12).

Установка сенсора дистанционного управления

Закрепите сенсор дистанционного управления с помощью ленты-липучки в таком месте, где он не будет мешать водителю управлять автомобилем.

Примечания:

• Перед тем, как закрепить ленту-липучку, используйте входящую в комплект чистящую ткань. Протрите ту поверхность, на которой будет закрепляться лента-липучка, а затем полностью ее просушите.

Установка FM-модулятора

Закрепите FM-модулятор на полу или другой поверхности с помощью винтов.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Перед использованием системы (включение питания)

Перед использованием системы после подключения всех проводов выполните все описанные ниже шаги.

Конструкция данного проигрывателя обеспечивает преобразование аудиосигнала дисков DVD Video/Video CD/MP3 CD/Audio CD в частотно-модулированный сигнал для воспроизведения через автомобильную звуковоспроизводящую систему, имеющую радиоприемник диапазона FM.

1. Подготовка проигрывателя к работе.

1. Загрузите диски в магазин и установите магазин в проигрыватель. Устройство начнет проверку дисков, загруженных в магазин проигрывателя.

2. Включите автомагнитолу и выберите радиовещательный диапазон FM (УКВ-FM).

3. Настройте радиоприемник на частоту 88,0 МГц, 88,2 МГц, 88,4 МГц, 88,6 МГц, 88,8 МГц, 89,0 МГц

или 89,2 МГц (в зависимости от того, на какую частоту мастером-установщиком настроен FMмодулятор).

4. Включите монитор и переключите его в режим "видео".

Примечание: Обратитесь к Руководству по эксплуатации автомобильной магнитолы и монитора.

2. Включение питания и воспроизведение.

1. Для включения проигрывателя нажмите кнопку включения питания на пульте дистанционного управления. После вывода на монитор начального экрана начнется воспроизведение первого диска. Если проигрыватель еще не закончил проверку дисков, после начального экрана появится сообщение "LOADING" (загрузка). В этом случае, пожалуйста, подождите, пока не исчезнет сообщение "Disc Change …" (смена диска) и проигрыватель не начнет воспроизводить первый диск.

2. Для регулировки звучания (уровень громкости, баланс, тембр и т.д.) используются элементы управления автомагнитолы. Для регулировки параметров изображения (яркость, контрастность, цветовой тон и т.д.) используются элементы управления монитора.

Примечания:

• Когда в проигрыватель загружен магазин с дисками, проигрыватель проверяет диск в каждом лотке для создания списка дисков (Disc List). До тех пор, пока проигрыватель не завершит создание списка дисков, на экране будет сообщение "Disc Change …" (смена диска). Для того, чтобы начать воспроизведение немедленно, не дожидаясь завершения составления списка дисков, нажмите кнопку воспро-

изведения ("). Будет воспроизводиться первый диск в магазине проигрывателя.

• При воспроизведении дисков DVD на экран монитора может быть выведено либо меню названий (Ti- tles), либо меню диска DVD, в зависимости от параметров воспроизводимого диска. При воспроизве-

дении дисков Video CD на экран может быть выведено меню PBC (меню управления воспроизведением), также в зависимости от параметров воспроизводимого диска.

• Инструкции по воспроизведению диска зависят от типа воспроизводимого диска (DVD/Video CD/MP3 CD/Audio CD).

• Также обращайтесь к Руководствам по эксплуатации автомобильной магнитолы и монитора.

Если данный проигрыватель подключен к проигрывателю компакт-дисков SANYO или другой автомагнитоле/проигрывателю компакт-дисков, имеющему функцию управления проигрывателем с автоматической сменой дисков.

2. Включите монитор и переключите его в режим "видео".

3. Включите автомагнитолу и нажмите на ее передней панели кнопку выбора режима управления

проигрывателем с автоматической сменой дисков. После вывода на монитор начального экрана начнется воспроизведение первого диска. Если проигрыватель еще не закончил проверку дисков, после начального экрана появится сообщение "Disc Change …" (смена диска). В этом случае, пожалуйста, подождите, пока не исчезнет сообщение "Disc Change …" и проигрыватель не начнет воспроизводить первый диск.

4. Для регулировки звучания (уровень громкости, баланс, тембр и т.д.) используются элементы управления автомагнитолы. Для регулировки параметров изображения (яркость, контрастность, цветовой тон и т.д.) используются элементы управления монитора. Элементы управления на передней панели автомагнитолы используются только для включения и выключения проигрывателя и настройки уровня звучания. Для управления другими функциями проигрывателя с автоматической сменой дисков, кроме указанных выше, используется входящий в комплект пульт дистанционного управления. (Вы сможете управлять проигрывателем и с помощью элементов управления автомагнитолы, но это зависит от модели используемой автомагнитолы.)

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Примечания:

изведения ("). Будет воспроизводиться первый диск в магазине проигрывателя.

дении дисков Video CD на экран может быть выведено меню PBC (меню управления воспроизведением), также зависимости от параметров воспроизводимого диска.

• Инструкции по воспроизведению диска зависят от типа воспроизводимого диска (DVD/Video CD/MP3 CD/Audio CD).

• Проигрыватель включается и выключается с помощью элементов управления на автомагнитоле. Кнопка включения/выключения питания на пульте дистанционного управления (POWER) в данном случае не используется.

• Дисплей автомагнитолы не поддерживает функции управления с входящего в комплект проигрывателя пульта дистанционного управления. Например, когда проигрыватель находится в режиме повторного воспроизведения, индикация повторного воспроизведения Repeat не на дисплее автомагнитолы не появится.

• Также обращайтесь к Руководствам по эксплуатации автомобильной магнитолы и монитора.

Пульт дистанционного управления

Установка батареек в пульт дистанционного управления

1. Нажмите на крышку отсека батареек и снимите

ее с пульта дистанционного управления.

2. Установите две щелочные батарейки типа АА в отсек, соблюдая полярность "+" и "-", и установите крышку на место.

Осторожно:

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.

• Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

Пределы дистанционного управления

При использовании пульта дистанционного управления направляйте светоизлучающий элемент пульта дистанционного управления на светоприемник сенсора сигналов дистанционного управления. Пульт дистанционного управления может использоваться на расстоянии до 3-х метров от сенсора, в пределах конической зоны, расходящейся под углом 15 градусов от светоприемника сенсора сигналов дистанционного управления.

Примечание:

Значительный расход заряда батареек питания может привести к сужению той зоны, в которой может использоваться пульт дистанционного управления. В этом случае необходимо поменять батарейки питания пульта дистанционного управления.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Наименования и функции элементов управления

–––––

1. Кнопка включения/выключения питания (POWER)

Подайте питание +12 В на провода BATT и ACC и нажимайте данную кнопку для включения и выключения проигрывателя. Если вы выключаете проигрыватель во время воспроизведения и затем снова включаете питание, проигрыватель начнет воспроизведение с той точки, в которой оно было прервано. Это возможно благодаря функции PPM (Play Position Memory - память позиции воспроизведения), но только в том случае, если воспроизводимый диск имеет информацию времени воспроизведения.

2. Кнопка входа в меню (MENU)

Данная кнопка при воспроизведении диска DVD позволяет получить доступ к экрану корневого меню и начать воспроизведение с определенной точки диска, если корневого меню нет. При воспроизведении диска VCD версии 2.0 и выше данная кнопка используется для включения и выключения функции PBC (управление воспроизведением).

3. Цифровые кнопки (0 – 9)

Данные кнопки используются для ввода цифр при осуществлении поиска. При воспроизведении дисков CD/VCD/ROM цифровые кнопки используются для осуществления немедленного поиска дорожки/файла. При воспроизведении диска DVD для поиска должна использоваться кнопка SEARCH. Для осуществления поиска Части/дорожки/файла или поиска по времени, когда проигрыватель находится в режиме воспроизведения (PLAY) или остановки (STOP), должны нажиматься цифровые кнопки и кнопка ENTER. Также цифровые кнопки используются для ввода пароля при настройке проигрывателя.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

4. Кнопка вывода информации на экран (DISPLAY)

Данная кнопка позволяет вывести на экран текущую информацию о воспроизведении.

5. Кнопка возврата (RETURN)

Данная кнопка используется для выхода из меню DVD/VCD.

6. Кнопки перемещения курсора (

!, ", #, $)

Данные кнопки используются для перемещения по списку дисков, по экрану меню DVD/VCD, для перемещения экрана в режиме увеличенного изображения (Zoom), для перемещения курсора при настройке проигрывателя и для воспроизведения JPEG (вращения файла JPEG).

7. Кнопка остановки (#)

Нажатие данной кнопки во время воспроизведения диска DVD переключает проигрыватель в режим предварительной остановки; для переключения в режим полной остановки необходимо нажать кнопку STOP еще раз. Нажатие данной кнопки при воспроизведении диска VCD/CD/ROM приводит к остановке воспроизведения. Функция предварительной остановки служит для остановки и паузы воспроизведения, но на монитор обычно выводится демонстрационный экран, а не экран временной остановки (паузы) воспроизводимого изображения. Этим данная функция отличается от функции кнопки PAUSE.

8. Кнопки пропуска (

Когда во время воспроизведения нажимается кнопка %, проигрыватель переходит к началу

$%)

следующей Части/дорожки/файла. Если при отключенной функции повторного воспроизведения перейти к началу следующей Части/дорожки/файла невозможно, проигрыватель переходит в режим остановки. При настройке проигрывателя данная кнопка позволяет перейти к следующей странице настройки.

Например:

! VIDEO (настройка видео) ! AUDIO (настройка аудио) ! LANGUAGE (настройка языка) ! CONTROL (настройка управления) !

$ Когда во время воспроизведения нажимается кнопка $, проигрыватель переходит к началу

предыдущей Части/дорожки/файла. Если при отключенной функции повторного воспроизведения перейти к началу предыдущей Части/дорожки/файла невозможно, проигрыватель переходит в режим остановки. При настройке проигрывателя данная кнопка позволяет перейти к предыдущей странице настройки.

Например:

! CONTROL (настройка управления) ! LANGUAGE (настройка языка) ! AUDIO (настройка аудио) ! VIDEO (настройка видео) !

9. Кнопка выбора камеры (угла) просмотра (ANGLE)

Нажимайте данную кнопку во время воспроизведения диска DVD для выбора угла просмотра (камеры), если на диске имеются сцены, записанные более чем одной камерой.

10. Кнопка настройки (SETUP)

Нажатие кнопки SETUP позволяет получить доступ к начальному экрану настройки проигрывателя. После этого вы можете осуществить базовую настройку проигрывателя в соответствии с таблицей

Таблица: Список начальных экранов настройки

Название на экране Функции

VIDEO SETUP

(настройка видео)

AUDIO SETUP

Настройка TV DISPLAY (формат изображения), TV TYPE (формат телевизионного сигнала)

Настройка AUDIO OUTPUT (тип выходного сигнала), LPCM OUTPUT

(настройка аудио)

LANGUAGE SETUP

(настройка языка)

CONTROL SETUP

(настройка управления)

Выбор AUDIO (язык звукового сопровождения), SUBTITLE (язык суб- титров), DISC MENU LANGUAGE (язык меню диска)

Настройка COUNTRY CODE (код страны), PARENTAL LEVEL (уровень ограничения доступа), PASSWORD (пароль), INITIAL (настройки по умолчанию)

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

11. Кнопка выбора Названия (TITLE)

(

Нажимайте данную кнопку во время воспроизведения диска DVD для перехода к экрану меню Названий. Если меню Названий не существует, данная кнопка позволяет начать воспроизведение диска с сохраненной в памяти проигрывателя точки.

12. Кнопка выбора субтитров (SUBTITLE)

Во время воспроизведения диска DVD нажимайте данную кнопку для включения и выключения субтитров.

13. Кнопка выбора звука AUDIO

Во время воспроизведения диска DVD нажимайте данную кнопку для выбора языка звукового сопровождения. Во время воспроизведения дисков Video CD и Audio CD нажимайте данную кнопку для выбора типа выходного аудиосигнала.

Формат LL

Правый и левый каналы системы будут воспроизводить звучание левого канала

Формат RR

Правый и левый каналы системы будут воспроизводить звучание правого канала

Формат LR

по умолчанию)

14. Кнопка увеличения масштаба изображения и выбора режима воспроизведения (ZOOM/P.MODE)

При воспроизведении дисков DVD/VCD данная кнопка функционирует как кнопка изменения масштаба изображения. Она позволяет изменять масштаб изображения в следующем порядке:

ZOOM x 1,5 ! ZOOM x 2 ! ZOOM x 4 ! ZOOM OFF (выключено, настройка по умолчанию)

При воспроизведении дисков CD/ROM данная кнопка функционирует как кнопка выбора режима воспроизведения в следующем порядке:

! Режим сканирования диска (INTRO SCAN) ! Выбор режима выключен ! Режим воспроизведения в случайном порядке включен (SHUFFLE) ! Выбор режима выключен (настройка по умолчанию) !

Режим сканирования диска: Данная функция позволяет последовательно воспроизводить только первые 10 секунд каждой дорожки/файла на диске. Режим воспроизведения в случайном порядке: Данная функция предназначена для воспроизведения дорожек/файлов на диске не в той последовательности, в которой они записаны на диске, а в случайной последовательности.

15. Кнопка получения доступа к списку дисков LIST

Данная кнопка позволяет получить доступ к списку типов дисков, находящихся в магазине проигрывателя, и списку лотков, в которых эти диски находятся. Перемещая курсор по списку с помощью кнопок со стрелками, направленными налево и направо, выберите желаемый лоток и нажмите кнопку ENTER. Вы можете выбирать режим воспроизведения дисков определенного типа, нажимая кнопки со стрелками, направленными вверх и вниз, в следующей последовательности:

DVD ! VCD ! CD ! ROM ! ALL (все, настройка по умолчанию)

16. Кнопка выбора диска (

Нажимайте данную кнопку для перехода к диску, находящемуся в магазине проигрывателя в лотке с большим номером.

17. Кнопка выбора диска (')

Нажимайте данную кнопку для перехода к диску, находящемуся в магазине проигрывателя в лотке с меньшим номером.

Правый канал системы будет воспроизводить звучание правого канала, а левый канал системы будет воспроизводить звучание левого канала

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

18. Кнопка стирания (CLEAR)

Данная кнопка используется для стирания чисел, неправильно введенных с помощью цифровых кнопок пульта дистанционного управления.

19. Кнопка паузы/покадрового просмотра (PAUSE/STEP)

Нажимайте данную кнопку для временной остановки воспроизведения в текущей точке диска. При воспроизведении дисков DVD/VCD на экране монитора будет неподвижное изображение; в случае же воспроизведения дисков CD/MP3 на мониторе будет экран с логотипом. * Если вы нажимаете данную кнопку в режиме паузы воспроизведения, проигрыватель переходит в режим покадрового просмотра.

20. Кнопка ввода (ENTER)

Данная кнопка используется для выбора различных дисков, когда курсор с помощью кнопок со стрелками на пульте дистанционного управления перемещается по списку дисков. Также данная кнопка используется для начала поиска после ввода числа с помощью цифровых кнопок пульта дистанционного управления. Кроме того, данная кнопка используется для выбора меню в режиме настройки проигрывателя (SETUP) и на экране меню диска DVD/VCD.

21. Кнопка воспроизведения (

1 В основном данная кнопка нажимается для начала воспроизведения. Также данная кнопка исполь-

зуется для возврата к нормальному воспроизведению из таких режимов, как пауза воспроизведения, ускоренное воспроизведение в прямом или обратном направлении, покадровый просмотр в прямом направлении или замедленное воспроизведение.

2 Кнопка PLAY нажимается для начала воспроизведения диска из режима остановки (STOP). CD: Воспроизведение начинается с первой дорожки диска. ROM: Воспроизведение начинается с первого файла диска. VCD (при отключенной функции PBC): Возобновление воспроизведения с первой дорожки диска. VCD (при включенной функции PBC): Возобновление воспроизведения в соответствии с информа-

цией PBC. DVD: Возобновление воспроизведения с указанной позиции. 3 Возобновление воспроизведения диска DVD из позиции предварительной остановки (первое на-

жатие кнопки STOP).

22. Кнопки ускоренного воспроизведения в прямом и обратном направлении (( ))

1 ): Изменение скорости ускоренного воспроизведения в прямом направлении в следующем порядке:

Для дисков DVD/VCD:

x 1 ! x 2 ! x 4 ! x 8

Для дисков CD/ROM (MP3/MPEG):

x 1 ! x 2 ! x 16

* Нажатие данной кнопки в режиме паузы воспроизведения дисков DVD/VCD приводит к изме-

нению скорости замедленного воспроизведения в прямом направлении: При воспроизведении дисков DVD/VCD:

x 1 ! x 1/2 ! x 1/4 ! x 1/8

(: Изменение скорости ускоренного воспроизведения в обратном направлении в следующем порядке:

Для дисков DVD/VCD:

x 1 ! x 2 ! x 4 ! x 8

Для дисков CD/ROM (MP3/MPEG):

x 1 ! x 2 ! x 16

23. Кнопка повторного воспроизведения участка (А-В)

Данная кнопка используется для настройки функции повторного воспроизведения участка записи А-В. Для того, чтобы установить точку А, нажмите кнопку А-В. Для того, чтобы установить точку В и начать повторное воспроизведение участка записи А-В, нажмите кнопку во второй раз. Для отмены функции повторного воспроизведения участка записи А-В нажмите кнопку А-В еще раз. Также для отмены данной функции можно нажать кнопку EJECT, STOP, REPEAT, SKIP, P.MODE, DISC

UP, DISC DOWN.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

24. Кнопка повторного воспроизведения (REPEAT)

(

Нажимайте данную кнопку во время воспроизведения для выбора нужного режима повторного воспроиз- ведения в следующем порядке:

Повторное воспроизведение

Названия/диска

Повторное воспроизведение

Части/до

ожки/файла

Повторное воспроизведение вы-

ключено

настройка по умолчанию)

Для отмены функции повторного воспроизведения можно нажать кнопку EJECT, STOP, DISC UP, DISC

DOWN.

25. Кнопка поиска (SEARCH)

Нажатия кнопки SEARCH при воспроизведении дисков DVD позволяют переключаться между режимами поиска Название/Часть и Название/время. После этого вы можете перейти к желаемой позиции на диске, выбирая элемент, который вы хотите найти, а затем вводя номер желаемого Названия/Части или значение времени и нажимая кнопку ENTER.

Внимание: Режим поиска отключается, если включается экран информации о воспроизведении или эк- ран списка.

При воспроизведении других дисков (не DVD) для поиска дорожки/файла нажимайте цифровые кнопки, а не кнопку поиска SEARCH. Для перемещения к точке на диске с нужным временем воспроизведения используйте функцию поиска по времени и нажмите кнопку ENTER. Но осуществление поиска по времени возможно только в пределах дорожки.

Выключение проигрывателя

Нажмите кнопку включения и выключения питания При следующем включении проигрывателя (для возобновления воспроизведения) включите радиоприемник, переключите его в диапазон FM и настройте на частоту, выбранную с помощью специального переключателя на FMмодуляторе. Затем для включения проигрывателя нажмите

кнопку включения питания

на пульте дистанционного управления. Воспроизведение будет начато с той точки, в которой оно было ранее остановлено.

Примечание:

При использовании автомагнитолы для прослушивания в другом режиме (радиоприемник, воспроизведение компакт-диска и т.д.) всегда выключайте данный проигрыватель с автоматической сменой дисков. Если вы оставите данный проигрыватель включенным, при прослушивании радиостанций будет слышны помехи, а качество приема ухудшится.

Выключите автомагнитолу или переключите ее с режима управления проигрывателем в другой режим работы (радиоприемник, проигрыватель компакт-дисков и т.д.). Для того, чтобы снова включить проигрыватель с автоматической сменой дисков, проделайте процедуру, которая описывается ниже. Воспроизведение будет возобновлено с той точки, в которой оно было остановлено.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

• Если автомобильная магнитола выключена, включите ее. (Если автомагнитола не находится в ре-

жиме управления проигрывателем с автоматической сменой дисков, выберите на автомагнитоле соответствующий режим).

• Если вы используете автомобильную магнитолу для прослушивания в другом режиме (радиоприем-

ник, проигрыватель компакт-дисков и т.д.), выберите на автомагнитоле режим управления проигрывателем с автоматической сменой дисков.

Примечания:

• В данном случае для выключения питания не может использоваться кнопка

на пульте дистанци-

онного управления проигрывателя.

• Обратитесь к Руководству по эксплуатации автомобильной магнитолы.

Остановка воспроизведения

Для остановки воспроизведения

Нажмите кнопку остановки STOP (#) на пульте дистанционного управления. Воспроизведение будет остановлено (при этом включится функция возобновления воспроизведения).

Функция возобновления воспроизведения

• Если во время воспроизведения нажимается кнопка остановки STOP (#) на пульте дистанционного

управления, проигрыватель сохраняет в своей памяти позицию, в которой воспроизведение было остановлено. Данная функция называется функцией возобновления воспроизведения. Когда нажима-

ется кнопка воспроизведения PLAY ("), воспроизведение возобновляется с той точки, в которой оно было остановлено.

• Функция возобновления воспроизведения отключается в следующих случаях.

Когда еще раз нажата кнопка остановки STOP (#). Когда магазин дисков вынут из проигрывателя и затем снова в него установлен.

Для возобновления воспроизведения нажмите кнопку воспроизведения PLAY (") на пульте дистанционного управления. Если работает функция возобновления воспроизведения, воспроизведение возобновляется с той точки, в которой оно было остановлено. (Для дисков DVD.) Если же функция возобновления воспроизведения не работает, воспроизведение диска начинается с начала.

Временная остановка воспроизведения (остановка изображения)/покадровый просмотр

Нажмите кнопку PAUSE/STEP (*) на пульте дистанционного управления. При воспроизведении дисков MP3 и звуковых компакт-дисков (CD) звучание прекращается. При воспроизведении диска DVD или Video CD изображение на экране монитора останавливается (также прекращается воспроизведение звукового сопровождения). Для возобновления воспроизведения с той же точки, в которой оно было остановлено, нажмите кнопку

паузы PAUSE/STEP (*) на пульте дистанционного управления еще раз. (Для дисков MP3 и звуковых компакт-дисков (CD).)

При воспроизведении диска DVD или Video CD повторное нажатие кнопки PAUSE/STEP (*) позволяет начать покадровое воспроизведение.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Выбор диска

Нажмите кнопку выбора диска ( или ) на пульте дистанционного управления. Для перехода к следующему диску нажмите кнопку Для возвращения к предыдущему диску нажмите кнопку

Примечания:

• При выборе дисков с помощью кнопок DISC

UP/DOWN пустые лотки магазина проигрывателя будут пропускаться.

• Также для выбора дисков может использоваться список дисков в магазине проигрывателя, который

может быть выведен на экран монитора.

• Процедуры воспроизведения зависят от типа выбранного диска. Они описываются ниже.

Диски DVD:

Управление воспроизведением диска зависит от выбранного диска. Функционирование проигрывателя после воспроизведения диска также зависит от выбранного диска. Например, некоторые диски воспроизводятся еще раз с начала. Для других же дисков на монитор выводится экран меню Названий или экран меню диска DVD. Воспроизведение третьих дисков просто останавливается. * Если на монитор выводится экран меню Названий или экран меню диска DVD, выберите нужный элемент меню и включите воспроизведение.

Диски Video CD/Audio CD:

При выборе такого диска автоматически начинается его воспроизведения с начала первой дорожки. После воспроизведения последней дорожки диска автоматически выбирается следующий диск в магазине проигрывателя. * При выборе некоторых дисков Video CD, совместимых с функцией PBC (управление воспроизведением), на монитор выводится экран меню диска. В этом случае выберите нужный элемент меню и включите воспроизведение. После воспроизведения выбранного элемента меню диска на монитор снова будет выведен экран меню.

Переход к следующей/предыдущей части или дорожке

Во время воспроизведения нажимайте кнопки пропуска ($ или %). Для перехода к следующей Части или дорожке: Нажмите кнопку (%).

Для возвращения к предыдущей Части или дорожке: Нажмите кнопку (

Примечания:

• Часть представляет собой минимальный участок записи звука или изображе-

• Некоторые диски могут включать в себя записанные Части или дорожки, которые не допускают ис-

Ускоренное воспроизведение

При воспроизведении дисков DVD и Video CD

Во время воспроизведения нажимайте кнопки ускоренного воспроизведения (

Для ускоренного воспроизведения в прямом направлении: Нажимайте кнопку

Для ускоренного воспроизведения в обратном направлении: Нажимайте кнопку

Каждое нажатие кнопки ускоренного воспроизведения в прямом или обратном направлении (( или ))

позволяет переключать скорость воспроизведения в следующей последовательности: 2х, 4х и 8х.

Для восстановления нормальной скорости воспроизведения

Нажмите кнопку воспроизведения (") на пульте дистанционного управления.

$) два раза.

ния на диске DVD. Дорожка является минимальным участком записи звука или изображения (только для Video CD) на диске Video CD или звуковом компактдиске (Audio CD).

пользования этих функций.

( или )).

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Примечания:

• Во время ускоренного воспроизведения в прямом или обратном направлении звук отсутствует.

• Некоторые диски имеют места, в которых ускоренное воспроизведение в прямом или обратном на-

правлении невозможно. В таких местах автоматически восстанавливается обычная скорость воспроизведения.

При воспроизведении дисков MP3 и звуковых компакт-дисков (Audio CD)

Во время воспроизведения нажимайте кнопки ускоренного воспроизведения (( или )). Для ускоренного воспроизведения в прямом направлении: Нажимайте кнопку ).

Для ускоренного воспроизведения в обратном направлении: Нажимайте кнопку Каждое нажатие кнопки ускоренного воспроизведения в прямом или обратном направлении (( или ))

позволяет переключать скорость воспроизведения между 2х и 16х.

Для восстановления нормальной скорости воспроизведения

Нажмите кнопку воспроизведения (") на пульте дистанционного управления.

Примечание:

Когда во время ускоренного воспроизведения в прямом направлении достигается конец диска, выбирается следующий диск в магазине дисков проигрывателя. Когда во время ускоренного воспроизведения в обратном направлении достигается начало диска, начинается воспроизведение первой его дорожки.

Использование меню Названий (Title)

Некоторые диски DVD разделены на несколько Названий (Titles) и имеют записанное меню Названий. При воспроизведении таких дисков меню Названий может использоваться для выбора и воспроизведения желаемого Названия, записанного на диске.

* Под Названием понимаются наиболее крупные участки записи изображения и звука на диске DVD.

1 Нажмите кнопку TITLE во время воспроиз-

ведения. На экран монитора будет выведено меню Названий.

2 С помощью кнопок перемещения курсора (!,

", #, $) выберите то Название, которое вы

хотите воспроизводить и нажмите кнопку ENTER.

Примечания:

• Некоторые диски не имеют записанного

меню Названий, а другие имеют меню, эквивалентные меню диска DVD.

• Так как меню Названий зависит от записи, сделанной на диске, его содержание на разных дисках

будет различным.

• Обратитесь также к инструкции, прилагаемой к воспроизводимому диску.

Использование меню диска DVD

Некоторые диски DVD имеют записанное меню диска DVD.

1 Нажмите кнопку MENU во время воспроизведения.

На экран монитора будет выведено меню диска DVD.

2 С помощью кнопок перемещения курсора (!, ", #, $)

выберите нужный элемент меню и нажмите кнопку ENTER.

3 В случае появления любых дополнительных экранов

выбора повторяйте шаг 2 данной процедуры.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Примечания:

• Некоторые диски не имеют записанного меню диска DVD, а другие имеют меню, эквивалентные ме-

ню Названий.

• Так как меню диска DVD зависит от записи, сделанной на диске, его содержание на разных дисках

будет различным. Меню может давать возможность выбирать языки звукового сопровождения, выбирать языки субтитров, выбирать Части или воспроизведение видео описания.

• Обратитесь также к инструкции, прилагаемой к воспроизводимому диску.

Выход из меню диска DVD

Нажмите кнопку MENU. Воспроизведение будет возобновлено в той точке, в которой на экран монитора было выведено меню диска DVD.

Примечание:

При воспроизведении некоторых дисков при нажатии кнопки MENU для выхода из меню диска воспроизведение не будет возобновлено. В этом случае следуйте инструкциям, которые прилагаются к диску.

Использование функции PBC (управление воспроизведением)

При воспроизведении дисков Video CD, совместимых с функцией PBC (управление воспроизведением), на экран монитора может быть выведено меню PBC, записанное на диске. В данном Руководстве "воспроизведение PBC" описывается как воспроизведение с использованием меню PBC в диалоговом режиме.

Воспроизведение с использованием функции PBC

1. Когда на монитор выведен экран меню PBC, для ввода номера элемента меню, который вы хотите

просмотреть (или в котором осуществить настройку), нажимайте цифровые кнопки (0 – 9).

Пример: Для ввода номера элемента меню "10".

1) Нажмите кнопку "1". В верхнем левом углу экрана появится "01".

2) Нажмите кнопку "0".

2. Нажмите кнопку ENTER.

Индикация в верхнем левом углу экрана изменится на "10".

3. Для осуществления выбора на любых дополнительных экранах повторяйте шаги 1 и 2 данной проце- дуры.

Примечания:

• Осуществляйте следующее действие до того, как исчезнет индикатор в верхней левой части экрана

(например, "01").

• Если при вводе цифр вы ошиблись, нажмите кнопку стирания CLEAR для того, чтобы стереть вве-

денное число.

• При воспроизведении диски Video CD, совместимые с функцией PBC, входят в режим воспроизведе-

ния PBC автоматически.

• Так как меню PBC записано на диске, его содержание на разных дисках будет различным. Обрати-

тесь к инструкции, которая прилагается к воспроизводимому диску.

Для вывода на монитор меню PBC во время воспроизведения с использованием функции PBC

Нажмите кнопку пропуска ($, %) или кнопку возврата RETURN.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Покадровое воспроизведение и замедленное воспроизведение

Использование функции покадрового воспроизведения

1. Для остановки изображения на экране монитора нажмите кнопку паузы (*).

2. Для покадрового воспроизведения нажмите эту кнопку еще раз. Каждое нажатие данной кнопки позволяет перейти к следующему кадру, записанному на диске (только для дисков DVD/VCD).

Примечания:

• В режиме покадрового просмотра звуковое сопровождение не воспроизводится.

• Может быть невозможным использовать режим покадрового воспроизведения, в зависимости от типа

воспроизводимого диска или текущей точки воспроизведения. При этом на экран монитора будет вы-

веден индикатор

• При покадровом воспроизведении некоторых дисков изображение может быть искажено.

Для возвращения к обычному воспроизведению нажмите кнопку паузы (*) или кнопку воспроизведения (") на пульте дистанционного управления.

Использование функции замедленного воспроизведения

1. Во время воспроизведения диска DVD или диска VCD нажмите кнопку паузы воспроизведения (*) на пульте дистанционного управления для остановки изображения на экране монитора.

2. Нажмите кнопку ускоренного воспроизведения в прямом направлении (

Начнется замедленное воспроизведение.

3. Для выбора скорости замедленного воспроизведения нажимайте кнопку ускоренного воспроизведе-

ния в прямом направлении ( Каждое нажатие данной кнопки позволяет последовательно выбирать одну из трех скоростей замедленного воспроизведения (1/2 ! 1/4 ! 1/8). Нажатие кнопки ускоренного воспроизведения в прямом

направлении (

Примечание:

• В режиме замедленного воспроизведения звуковое сопровождение не воспроизводится.

• Может быть невозможным использовать режим замедленного воспроизведения, в зависимости от

типа используемого диска или текущей точки воспроизведения. При этом на экран монитора будет

)).

)) после выбора скорости 1/8 восстановит обычную скорость воспроизведения.

выведен индикатор

• При замедленном воспроизведении некоторых дисков изображение может быть искажено.

Для возвращения к обычному воспроизведению нажмите кнопку воспроизведения (").

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Использование функций поиска Названия, поиска Части и поиска по времени

Воспроизведение диска может быть начато с желаемого Названия или Части. Также может быть введено значение времени воспроизведения. В этом случае воспроизведение будет начато с введенного времени.

1. Во время воспроизведения нажмите кнопку поиска SEARCH.

В верхней части экрана приблизительно на 5 секунд появится текущая информация воспроизведения,

показанная ниже.

Информационный дисплей воспроизведения диска DVD (пример) TITLE 01/01 CHAPTER 002/009 TITLE 01/02 TIME _ _: _ _:_ _

Информационный дисплей воспроизведения диска Video CD и Audio CD (пример) GO TO _ _:_ _

2. Пока информация о воспроизведении сохраняется на экране монитора, используйте кнопку поиска SEARCH для выбора индекса поиска (номер Названия, номер Части, прошедшее время воспроизве- дения Названия).

При воспроизведении диска DVD Нажатия кнопок перемещения курсора позволяет перемещать курсор следующим образом.

1) Номер Части "! Номер Названия

2) Прошедшее время воспроизведения Названия "! Номер Названия

3. Для ввода номера Названия, номера Части, прошедшего времени воспроизведения Названия или

прошедшего времени воспроизведения дорожки, с которого вы хотите начать просмотр или прослушивание, нажимайте цифровые кнопки (0 – 9).

Пример: Ввод времени воспроизведения Названия в шаге 2 для начала воспроизведения с точки "1:21:05".

1. Нажмите кнопки "0" и "1". В позиции "часы" прошедшего времени воспроизведения Названия появится значение "01".

2. Переместите курсор в позицию "минуты".

3. Нажмите "2", затем нажмите "1". В позиции "минуты" прошедшего времени воспроизведения Названия появится значение "21".

4. Переместите курсор в позицию "секунды".

5. Нажмите "0" и "5". В позиции "секунды" прошедшего времени воспроизведения Названия появится значение "05".

4. Нажмите кнопку ввода ENTER. Воспроизведение диска будет начато с введенного значения времени.

Примечания:

• Информация исчезает с экрана монитора приблизительно через 5 секунд. Следующее действие не-

обходимо осуществить до того, как информация исчезнет с монитора.

• Для выбора элемента в шаге 2 процедуры, описанной выше, вы можете использовать кнопки пере-

мещения курсора налево и направо (#, $).

• В шаге 3 для стирания уже введенного числа нажмите кнопку стирания CLEAR.

• При воспроизведении некоторых дисков процедура поиска не может быть проведена. В этом случае

на экране монитора появится индикатор

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Выбор языка звукового сопровождения

На некоторых дисках звуковое сопровождение записано на нескольких языках. В этом случае вы можете выбрать нужный язык звукового сопровождения, как описано ниже.

Нажимайте кнопку выбора языка звукового сопровождения AUDIO на пульте дистанционного управления во время воспроизведения. В верхней части экрана монитора приблизительно на 3 секунды будет показана индикация текущего выбранного языка звукового сопровождения.

Пример индикации выбранного языка звукового сопровождения:

AUDIO 02/02 ENGLISH

Примечания:

• Данная функция может использоваться только в том случае, если на диске записано звуковое сопро-

вождение на разных языках.

• Язык звукового сопровождения также может быть выбран в меню диска DVD или в меню настройки

проигрывателя. При воспроизведении некоторых дисков для выбора языка звукового сопровождения не может использоваться описанная выше процедура. В этом случае для выбора языка звукового со-

провождения воспользуйтесь меню DVD или меню настройки проигрывателя. * Язык звукового сопровождения может выбираться в меню настройки проигрывателя только в том случае, если этот язык имеется и на экране настройки и в списке языков звукового сопровождения диска.

Переключение выходного аудиосигнала

Во время воспроизведения дисков Video CD и Audio CD может переключаться выходной аудиосигнал. Может быть выбран стереофонический сигнал, монофонический правый канал и монофонический левый канал.

Во время воспроизведения дисков Video CD и Audio CD

Когда нажимается кнопка AUDIO, выходной аудиосигнал переключается следующим образом:

! Стереофонический ("L/R") ! Монофонический правый канал ("R/R") ! Монофонический левый канал ("L/L") !

Выбор языка субтитров

На некоторых дисках DVD записаны субтитры. В этом случае вы можете выбрать, будут ли эти субтитры выводиться на экран монитора или нет. Также на некоторых дисках субтитры записаны на нескольких языках. В этом случае вы можете выбрать нужный язык субтитров, как описано ниже.

1. Нажмите кнопку выбора языка субтитров

SUBTITLE на пульте дистанционного управления во время воспроизведения.

В верхней части экрана приблизительно на 3

секунды будет показана индикация текущего выбранного языка субтитров.

Пример индикации выбранного языка субтит-

ров:

SUB.P 01/03 ENGLISH

2. Нажимайте кнопку выбора языка субтитров SUBTITLE на пульте дистанционного управления для вы-

бора нужного языка субтитров или настройки "Off" (для того, чтобы убрать субтитры с экрана).

Нажатия кнопки SUBTITLE позволяют циклически переключаться по списку языков субтитров, запи-

санных на воспроизводимом диске.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Примечания:

• Данная функция может использоваться только в том случае, если на диске записаны субтитры на

разных языках.

• Некоторые диски не позволяют отключить субтитры.

• Язык субтитров также может быть выбран в меню диска DVD или в меню настройки проигрывателя.

При воспроизведении некоторых дисков для выбора языка субтитров не может использоваться опи-

санная выше процедура. В этом случае для выбора языка субтитров воспользуйтесь меню DVD или

меню настройки проигрывателя. * Язык субтитров может выбираться с экрана настройки проигрывателя только в том случае, если этот язык имеется и на экране настройки и в списке языков субтитров диска.

Выбор угла (камеры) просмотра

На некоторых дисках DVD некоторые сцены записаны с разных камер, что позволяет просматривать эти сцены с разных сторон. В этом случае вы можете выбрать нужный угол просмотра (нужную камеру), как описано ниже.

1. Нажмите кнопку выбора камеры просмотра

ANGLE на пульте дистанционного управления

во время воспроизведения сцены, записанной на диске с нескольких камер.

В верхней части экрана приблизительно на 3

секунды будет показана индикация текущей выбранной камеры (угла просмотра).

Пример индикации выбранной камеры: [Angle 1/4] 1/4: Номер текущей выбранной камеры/Общее

количество камер записи

2. Нажимайте кнопку ANGLE на пульте дистанционного управления для выбора нужного угла просмотра

(нужной камеры).

Нажатия кнопки ANGLE позволяют циклически переключать камеры, с которых записана текущая

сцена на диске.

Примечания:

• Данная функция может использоваться только в том случае, если на диске имеются сцены, записан-

ные с нескольких камер (под разными углами просмотра).

• Общее количество камер, с которых осуществляется запись, может быть различным для разных дис-

ков и разных сцен.

• Угол (камера) просмотра может выбираться во время обычного воспроизведения. Вы не можете изме-

нять угол просмотра во время замедленного воспроизведения или во время покадрового просмотра.

• Если при воспроизведении диска появляется сцена, записанная с разных камер, проигрыватель бу-

дет автоматически переключаться на камеру с тем номером, который выбран в шаге 2 приведенной

выше процедуры.

Использование функции сканирования записей и воспроизведения в случайном порядке

• Сканирование записей представляет собой функцию, которая позволяет последовательно воспроиз-

водить первые 10 секунд каждой дорожки, записанной на диске (функция INTRO SCAN).

• Функция воспроизведения в случайном порядке позволяет воспроизводить записанные на диске до-

рожки не в последовательности их следования на диске, а в случайном порядке. После воспроизве-

дения в случайном порядке всех дорожек текущего диска проигрыватель переключается на следую-

щий диск в магазине проигрывателя. (Функция SHUFFLE.)

Каждый раз, когда нажимается кнопка выбора режима воспроизведения ZOOM/P.MODE на пульте дистанционного управления, режимы воспроизведения переключаются в следующем порядке:

! INTRO (режим сканирования записей) ! Обычное воспроизведение ! SHUFFLE (воспроизведение в случайном порядке) ! Обычное воспроизведение !

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Использование функции повторного воспроизведения

• Диски DVD

Данная функция позволяет осуществлять повторное воспроизведение Названия (повторное воспроизведение текущего Названия) и Части (повторное воспроизведение текущей Части). * Некоторые диски не позволяют использовать функцию повторного воспроизведения.

• Диски Video CD и Audio CD

Данная функция позволяет осуществлять повторное воспроизведение диска (повторное воспроизве- дение всего диска) и дорожки (повторное воспроизведение текущей дорожки).

При воспроизведении дисков DVD и Video CD

1. Во время воспроизведения нажмите кнопку RE-

PEAT на пульте дистанционного управления.

В верхней части экрана приблизительно на 3

секунды будет показана индикация режима повторного воспроизведения.

Индикация повторного воспроизведения диска

DVD:

! REPEAT OFF (повторное воспроизведение выключено) ! REPEAT CHAPTER (повторное вос-

произведение Части) ! REPEAT TITLE (повторное воспроизведение Названия) !

Индикация повторного воспроизведения диска Video CD: ! REPEAT OFF (повторное воспроизведение выключено) ! REPEAT TRACK (повторное

воспроизведение дорожки) ! REPEAT DISC (повторное воспроизведение диска) !

Индикация повторного воспроизведения диска MP3: ! REPEAT OFF (повторное воспроизведение выключено) ! REPEAT FILE (повторное

воспроизведение файла) ! REPEAT DISC (повторное воспроизведение диска) !

2. Для выбора режима повторного воспроизведения (Названия, Части, диска или дорожки) нажимайте

кнопку REPEAT.

Каждое нажатие кнопки REPEAT изменяет режим повторного воспроизведения, как описано выше.

Примечание:

При воспроизведении некоторых дисков и некоторых сцен использовать функцию повторного воспроиз-

ведения будет невозможно. При этом на экране будет появляться индикатор

* В некоторых случаях функцию повторного воспроизведения будет невозможно использовать, даже не-

смотря на то, что индикатор

не будет выводиться на экран.

Для возвращения в режим обычного воспроизведения выберите "Off" (выключить) в шаге 2 описан- ной выше процедуры.

При воспроизведении дисков Audio CD

Во время воспроизведения нажимайте кнопку повторного воспроизведения REPEAT для вывода на экран монитора индикатора нужного режима повторного воспроизведения ([DISC], [TRACK]). Когда нажимается кнопка повторного воспроизведения REPEAT, режимы повторного воспроизведения переключаются в следующем порядке:

! DISC (повторное воспроизведение диска) ! TRACK (повторное воспроизведение дорожки) ! OFF (выключено) !

При воспроизведении дисков ROM

! DISC (повторное воспроизведение диска) ! FILE (повторное воспроизведение файла) ! OFF (выключено) !

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Использование режима повторного воспроизведения А-В

Данная функция позволяет повторно воспроизводить выбранный участок записи.

1. Когда во время воспроизведения вы достигаете

сцены или части песни, с которой хотите начать повторное воспроизведение, нажмите кнопку повторного воспроизведения А-В (настройка начальной точки участка записи).

В верхней части экрана появится индикация

"A TO B SET A".

2. Когда во время воспроизведения вы достигаете сцены или части песни, на которой хотите закончить

повторное воспроизведение, нажмите кнопку повторного воспроизведения А-В еще раз (настройка конечной точки участка записи).

В верхней части экрана появится индикация

"A TO B SET В".

Примечание:

Участок записи А-В для повторного воспроизведения может выбираться в пределах одного и того же Названия (диск DVD) или одной и той же дорожки (диски Video CD и Audio CD).

Для возвращения в режим обычного воспроизведения

Нажмите кнопку повторного воспроизведения А-В. В верхней части экрана приблизительно на 3 секунды появится индикация

"A TO B CANCEL".

Демонстрация списка дисков

Вы можете выводить на экран список дисков, загруженных в магазин проигрывателя, проверять типы дисков (DVD, Video CD, Audio CD), а также выбирать нужный диск для воспроизведения. Кроме того, вы имеете возможность выбирать только определенные типы дисков для воспроизведения

(DVD, Video CD, Audio CD).

Нажмите кнопку LIST. На мониторе появится экран списка дисков.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Пример экрана списка дисков

В данном списке показаны номера лотков магазина дисков проигрывателя и типы дисков, загруженных в каждый лоток

Будут воспроизводиться только те диски, тип которых указан на экране рядом с меткой "SELECTED" (выбрано). Поле SELECTED может принимать следующие значения: ALL (все диски), DVD, VCD или CD ROM (mp3,

MPEG, JPEG).

В данном примере в лоток 1 загружен аудио CD, в лоток 2 загружен Video CD, в лоток 3 - диск с записями в формате MP3 и в лоток 4 - диск DVD.

Примечания:

• Если в какие-либо лотки магазина проигрывателя загружены диски, которые проигрыватель не может

воспроизводить, эти лотки будут иметь отметку "ERR" (ошибка).

• Лотки, в которые не загружены диски, имеют отметку "-".

• Лотки, диски в которых еще не проверены, имеют отметку "?".

О списках дисков

Когда вы загружаете магазин дисков, проигрыватель проверяет диски в каждом лотке и создает список дисков. Если вы нажимаете кнопку воспроизведения (") во время создания списка дисков, данная про-

цедура прерывается и начинается воспроизведение первого диска. Лотки, содержащие диски, не проверенные до момента прерывания процедуры создания списка дисков, имеют только номер (до тех пор, пока этот лоток не выбирается для воспроизведения).

Для выхода из экрана списка дисков

Нажмите кнопку LIST или кнопку RETURN.

Для выбора и воспроизведения желаемого диска

1. Для выбора в списке дисков лотка, содержащего желаемый диск, нажимайте кнопки перемещения

курсора (#, $). Цвет фона выбранного лотка дисков становится желтым.

2. Нажмите кнопку ENTER. Начинается воспроизведение выбранного диска.

Для выбора типа дисков, которые будут воспроизводиться

Нажимайте кнопки перемещения курсора (#, $) для выбора типа диска, для которого должны быть изменены настройки (DVD, Video CD, Audio CD, CD-ROM, ALL/все). Цвет фона выбранного типа дисков становится желтым.

Примечание:

Данные настройки отменяются, когда выключается питание проигрывателя. Когда включается питание проигрывателя, для "SELECTED" (выбрано) устанавливается метка "ALL"

(все).

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Демонстрация времени воспроизведения

Нажмите кнопку DISPLAY. На экран монитора будет выведено время воспроизведения.

Примечание:

Для того, чтобы убрать индикацию времени воспроизведения с экрана, нажмите кнопку DISPLAY еще раз.

DVD CD-ROM

Если кнопка DISPLAY нажимается во время воспроизведения или паузы воспроизведения, на экран монитора выводится показанная на рисунке индикация.

Video CD Audio CD

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Основные операции по изменению настроек проигрывателя

Подготовка

В зависимости от воспроизводимого диска DVD могут отличаться функции меню настройки SETUP. После завершения начальной настройки проигрыватель может всегда управляться при одних и тех же условиях (особенно при воспроизведении дисков DVD). Настройки будут сохраняться в памяти до их изменения, даже в случае выключения питания проигрывателя.

Использование меню настройки

1. Для вывода на экран монитора меню настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите нужный элемент меню, затем

нажмите кнопку ENTER.

Для возвращения к предыдущему экрану во время внесения изменений в меню настройки выберите "MAIN PAGE" (главная страница) на экране монитора и нажмите кнопку ENTER.

Для завершения или прерывания внесения изменений в меню настройки нажмите кнопку SETUP или выберите "EXIT SETUP" (выйти из меню настройки) на экране монитора.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Настройка видео

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [VIDEO SETUP] (настройка

видео).

3. Нажмите кнопку ENTER. На монитор будет выведен экран настройки видео.

TV Display (выбор формата изображения)

Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9. Некоторые диски DVD также имеют запись в нескольких форматах изображения - в одном или нескольких форматах из трех, описанных ниже. Установите тот формат изображения, который соответствует формату изображения используемого монитора.

4:3/PS

Формат 4:3

"Pan & Scan"

4:3/LB

Формат 4:3 "Letter Box"

WIDE

Формат 16:9

"Wide screen"

TV Type (тип телевизионного сигнала)

пользуйте кнопку ENTER и кнопки перемещения курсора вверх и вниз (!, ").

3. Для выхода из режима настройки нажмите кнопку SETUP.

Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой и левой стороны.

Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.

Выбирайте данный формат, если для просмотра используется широкоэкранный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, будет воспроизводиться полноэкранное изображение (изображение будет занимать весь экран). Для того, чтобы монитор показывал полноэкранное изображение, выберите на мониторе настройку "Full" или соответствующий формат изображения. Более подробная информация приводится в Руководстве по эксплуатации монитора.

1. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [TV TYPE] (тип телевизионного сигнала) и нажмите кнопку ENTER.

На монитор будет выведен экран выбора типа телевизионного сигнала. Меню TV Type позволяет пользователю ввести тип телевизионного монитора.

MULTI: На монитор подается сигнал, соответст- вующий формату записи на диске.

NTSC: На монитор подается сигнал в формате NTSC. PAL: На монитор подается сигнал в формате PAL.

2. Для выбора соответствующей настройки ис-

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Настройка аудио

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [AUDIO SETUP] (настройка

аудио).

3. Нажмите кнопку ENTER. На монитор будет выведен экран настройки аудио.

AUDIO OUT (выбор типа аудиовыхода)

Данная функция позволяет выбрать тип выходного аудиосигнала, подаваемого на аудиовыходы проигрывателя. Используйте настройку, соответствующую подключенному звуковоспроизводящему устройству.

ANALOG

SPDIF/PCM

SPDIF/RAW

* Если воспроизводятся аудиосигналы в формате DTS, подключите цифровое звуковоспроизводящее устройство, оборудованное декодером DTS, и выберите настройку "SPDIF/RAW". При выборе настройки "SPDIF/PCM" аудиосигнал на выход подаваться не будет.

LPCM OUT

Выбирайте данную опцию, когда к проигрывателю подключено звуковоспроизводящее устройство, не оборудованное разъемами цифрового выхода.

Выбирайте данную опцию, когда к проигрывателю подключено цифровое звуковоспроизводящее устройство, не оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы, записанные в формате Dolby Digital, перед подачей на выход они преобразуются в линейный формат PCM (ИКМ).

Выбирайте данную опцию, когда к проигрывателю подключено цифровое звуковоспроизводящее устройство, оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы, записанные в формате Dolby Digital, они подаются на выход без изменения в формате Dolby Digital.

LPCM 48K: Выбирайте данную опцию при воспро- изведении DVD, имеющего частоту дискретизации аудиосигнала 48 кГц.

LPCM 96K: Выбирайте данную опцию при воспро- изведении DVD, имеющего частоту дискретизации аудиосигнала 96 кГц.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Настройка языка

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [LANGUAGE SETUP] (на-

стройка языка).

3. Нажмите кнопку ENTER. На монитор будет выведен экран настройки языка.

AUDIO (выбор языка звукового сопровождения)

Меню AUDIO позволяет пользователю выбрать предпочтительный язык звукового сопровождения.

DISC MENU (выбор языка меню диска)

Меню DISC MENU позволяет пользователю выбрать предпочтительный язык для меню диска.

SUB.P (выбор языка субтитров)

Меню SUB.P позволяет пользователю выбрать предпочтительный язык для субтитров.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Настройка управления

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [CONTROL SETUP] (настрой-

ка управления).

3. Нажмите кнопку ENTER. На монитор будет выведен экран настройки управления.

PARENTAL (настройка ограничения доступа)

Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (дети) до NO-PARENTAL (без ограничений). Используя кнопки перемещения курсора вверх и вниз (!, "), выберите [PARENTAL] (настройка ограничения доступа) и нажмите кнопку ENTER.

1. Для ввода зарегистрированного пароля нажимайте цифровые кнопки (0 – 9) на пульте дистанционно-

го управления.

Если при вводе цифр вы допустите ошибку, нажмите кнопку CLEAR и все введенные цифры будут стерты.

2. В качестве пароля по умолчанию установлено нажатие кнопки ENTER.

3. Нажмите кнопку ENTER и на экран будет выведен дисплей настройки уровня ограничения доступа к

воспроизведению.

1 : Для детей 2 : 3 PG : Рекомендуется присутствие взрослых. 4 PG13 : Предупреждение для родителей. 5 : 6: PG-R : Ограничение R. 7 NC-17 : Только для тех, кто старше 17 лет. 8 ADULT : Только для взрослых. NO-PARENTAL : Ограничений нет.

Чем меньше значение, тем более строгие ограничения для просматриваемого материала. С помощью кнопок перемещения курсора вверх и вниз (!, ") выберите нужный уровень и нажмите кнопку ENTER.

PASSWORD (пароль)

Чтобы изменить пароль, с помощью кнопок перемещения курсора выберите [CHANGE] (изменить), затем нажмите кнопку ENTER. С помощью цифровых кнопок (0 – 9) на пульте дистанционного управления введите новый пароль и нажмите кнопку ENTER. Изначально в качестве пароля выбрано нажатие кнопки ENTER и вы можете изменить этот пароль на любой другой. При этом нельзя использовать пароль "5700", так как он предназначен для использования в том случае, если вы забудете назначенный вами пароль.

INITIALIZE (возвращение заводским настройкам)

Для возвращения всех настроек в меню SETUP на настройки по умолчанию (кроме пароля) выберите

[INITIALIZE].

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Эксплуатационные ограничения и текущий ремонт

Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании проигрывателя. При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя.

Симптом Причина Устранение

Нет питания

Невозможно установить магазин дисков в проигрыватель Воспроизведение не начинается

Когда нажимается функциональная кнопка, появляется

только индикатор и функция не работа-

ет Плохой цвет или тональность изображения

Нет изображения

Перегорел предохранитель

Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в

сервисный центр Неправильное подключение Проверьте подключение питания Неправильное направление установки магазина в проигрыватель

Диск не установлен в лоток магазина проигрывателя или установлен неправильно

Устанавливайте магазин в проигры-

ватель в правильном направлении

Загрузите диск в лоток магазина

проигрывателя правильно, рабочей

стороной вверх Диск загрязнен Очистите поверхность диска

Низкое напряжение аккумуляторной батареи автомобиля

В магазин загружен диск не того формата, который может воспроизводить данный проигрыватель Работает функция запрещения аудиовизуального воспроизведения, то есть проигрыватель не может воспроизводить диски DVD В проигрыватель загружен диск формата PAL, в то время как на проигрывателе выбран формат телевизионного сигнала "NTSC" В проигрыватель загружен диск фор-

Зарядите аккумуляторную батарею

автомобиля. Если проигрыватель

после этого все равно не работает,

проконсультируйтесь с дилером

Загружайте в магазин проигрывате-

ля только те диски, которые проиг-

рыватель может воспроизводить

Проверьте настройку уровня досту-

па к просмотру в меню настройки

проигрывателя

Выбирайте формат телевизионного

сигнала на проигрывателе в зави-

симости от формата сигнала, запи-

санного на диске

мата NTSC, в то время как на проигрывателе выбран формат телевизионного сигнала "PAL"

Воспроизводимый диск не допускает выполнения данной операции

Операция не может быть произве-

дена по отношению к воспроизво-

димому диску (обратитесь также к

Неправильно настроена яркость, тональность или насыщенность цвета изображения

инструкции, которая прилагается к

диску)

Настройте яркость, тональность или

насыщенность цвета изображения

на мониторе, который подключен к

проигрывателю Полностью "убрана" яркость изображения

Отрегулируйте яркость на мониторе,

который подключен к проигрывате-

лю Неправильное подключение Проверьте правильность подключе-

ния проигрывателя

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Симптом Причина Устранение

Нет звука

Звук или изображение искажены

Пульт дистанционного управления не работает

Полностью "убрана" громкость звука

Неправильное подключение

Используется режим ускоренного воспроизведения в прямом или обратном направлении, режим замедленного воспроизведения или покадрового просмотра

Диск загрязнен или имеет царапины

Проигрыватель установлен в таком месте, где возникает сильная вибрация Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник сенсора дистанционного управления

Пульт дистанционного управления и сенсор дистанционного управления находятся слишком далеко друг от друга

Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия. Израсходован заряд батареек пульта дистанционного управления Батарейки пульта дистанционного управления установлены неправильно

Установите нужный уровень громко-

сти на автомагнитоле или мониторе,

который подключен к проигрывате-

лю

Проверьте правильность подключе-

ния проигрывателя

В режимах ускоренного воспроизве-

дения в прямом или обратном на-

правлении, замедленного воспроиз-

ведения или покадрового просмотра

звук отключается

Протрите рабочую поверхность дис-

ка от пыли и грязи. Не используйте

для воспроизведения поцарапанные

диски

Вибрация проигрывателя может

привести к "перескакиванию" звука и

искажению изображения

Для осуществления управления

светоизлучающий элемент пульта

дистанционного управления должен

быть направлен на светоприемник

сенсора дистанционного управле-

ния

Расстояние по прямой между пуль-

том дистанционного управления и

сенсором дистанционного управле-

ния не должно превышать 3-х мет-

ров

Устраните препятствие

Замените батарейки

Проверьте правильность располо-

жения плюсового и минусового по-

люса батареек питания. Установите

батарейки правильно

Нет субтитров

Субтитры не "убираются" с экрана Невозможно изменить язык звукового сопровождения или язык субтитров

На воспроизводимом диске DVD не записаны субтитры Субтитры выключены (при выборе языка субтитров установлена настройка "Off")

Воспроизводимый диск DVD не допускает отключение субтитров На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке

Воспроизводимый диск DVD не допускает смену языка звукового сопровож-

Субтитры не могут быть выведены

на экран

Выберите тот язык, на котором вы

хотите выводить субтитры на экран

монитора

Субтитры невозможно убрать с эк-

рана монитора

Если на диске не записаны звуковое

сопровождение или субтитры на

нескольких языках, вы не сможете

изменить язык звукового сопровож-

дения или субтитров

Язык звукового сопровождения или

субтитров изменить невозможно дения или субтитров

Выбранный язык звукового сопровождения или язык субтитров не используется

На воспроизводимом диске DVD не записаны звуковое сопровождение или субтитры на выбранном языке

Вы не можете переключиться на тот

язык, который не записан на вос-

производимом диске. В этом случае

вы сможете использовать любой

язык из тех, которые записаны на

данном диске

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

Симптом Причина Устранение

Выбранный во время настройки проигрывателя формат изображения не используется

Выбран формат изображения, который не записан на воспроизводимом диске

DVD

Вы не можете переключиться на тот

формат изображения, который не

записан на воспроизводимом диске.

В этом случае вы сможете исполь-

зовать любой формат изображения

из тех, которые записаны на данном

диске

Невозможно переключить угол (камеру) просмотра

Воспроизведение не начинается, когда выбрано какое-либо Название и нажата

Запись на воспроизводимом диске DVD сделана только с одной камеры или с разных камер (углов просмотра) записаны только некоторые сцены на диске Воспроизводимый диск DVD не допускает переключение углов просмотра. Действует функция ограничения доступа к воспроизведению (контроля родителей), поэтому проигрыватель запрещает воспроизведение диска DVD

Угол (камеру) просмотра невозмож-

но переключить, если воспроизво-

димый диск или сцена не записаны

с нескольких камер

Угол просмотра (камеру) переклю-

чить невозможно

Проверьте настройку данной функ-

ции в меню настройки проигрывате-

ля

кнопка ввода Используется функция ограничения доступа (контроля родителей), но воспроизведение не запреща-

Воспроизводимый диск DVD не имеет содержания, которое бы запрещалось к просмотру в соответствии с функцией ограничения доступа к воспроизведению (контроля родителей)

Функция ограничения доступа (кон-

троля родителей) не может исполь-

зоваться по отношению к данному

диску DVD

ется Экран меню диска Video CD не выводится на экран монитора

Вы воспроизводите диск Video CD, не совместимый с функцией PBC (управление воспроизведением)

Вы не можете использовать функ-

цию PBC (управление воспроизве-

дением) по отношению к дискам

Video CD, не совместимым с функ-

цией PBC

Хранение, транспортирование, ресурс, утилизация

Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений. Проигрыватель может эксплуатироваться до полной потери работоспособности и ремонтопригодности. Проигрыватель не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Гарантии поставщика

Проигрыватель Prology DVD-1000 соответствует утвержденному образцу. Изготовитель гарантирует соответствие проигрывателя требованиям ГОСТ 22505-97. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан годным к эксплуатации. Проигрыватель имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу при соблюдении условий хранения, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Prology DVD-1000  2003 Saturn High-Tech, Inc. USA

PROLOGY DVD-1000 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
