CMX-160/170/180
FM/SD/USB/BT РЕСИВЕР
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СОДЕРЖАНИЕ
Назначение устройства ................................................................................................... 3
Комплект поставки ........................................................................................................... 3
Рекомендации по эксплуатации и меры предосторожности .............................. 3
Внешний вид устройства и элементы управления ................................................ 4
Элементы упавления на пульте ДУ ............................................................................. 5
Общие операции ........................................................................................................ 6
Режим радиоприемника
Использование карт памяти microSD/USB
Управление воспроизведением аудиофайлов
Режим Bluetooth
Режим AUX
Настройки
Установка устройства
Технические характеристики
Схема подключения
Эксплуатация устройства, неисправности и их устранение
Хранение, транспортирование, ресурс, утилизация
Расшифровка даты выпуска устройства, указанной в серийном номере
Руководство пользователя определяет порядок установки и эксплуатации FM/
SD/USB/BT-ресивера в автомобиле с напряжением бортовой сети 12 В.
В связи с постоянной работой по совершенствованию устройства, повышающей его надёжность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отражённые
в настоящем Руководстве.
Прежде чем включить устройство
Руководством пользователя.
....................................................................................................... 11
................................................................................................................. 12
.................................................................................................................. 12
........................................................................................... 7
........................................................... 8
..................................................... 9
.............................................................................................. 14
................................................................................ 15
................................................................................................ 16
.......................... 18
........................................ 20
... 20
, внимательно ознакомьтесь с настоящим
2
НАЗНАЧЕНИЕ УСТРОЙСТВА
FM/SD/USB/BT-ресивер PROLOGY CMX-160/170/180* (далее - «устройство»)
(далее - «устройство») монтажного размера 1DIN обеспечивает прием радио-
станций в диапазоне FM, воспроизведение медиафайлов, записанных на
карты памяти USB/microSD, передачу звука с внешних источников, а также
управление мобильным телефоном через интерфейс Bluetooth.
*Модели отличаются только цветом подсветки.
КОМПЛЕКТ ПОСТАВКИ
— Устройство PROLOGY CMX-160/170/180
— Декоративная рамка
— Соединительные кабели
— Пульт дистанционного управления
— Краткое руководство пользователя
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Подключайте устройство к источнику питания только
с напряжением +12 В.
Не допускайте попадание жидкостей.
>70°C <-20°C
Не закрывайте вентиляционные отверстия на корпусе.
Избегайте сильного нагревания и охлаждения устройства.
Избегайте ударов по устройству.
Не пытайтесь открывать корпус устройства и ремонтировать его
самостоятельно.
3
ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
5
LOU
6
CLK
3
1
/SRC/
4
5
4 RDM
3 RPT
2 INT
17 18 19 20 21 22
1
/SRC
BND
8
7
Кнопка включения питания устройства / переключения источников
1
9
10
2
EQ
11 12 13 14 15 16
сигнала / завершения вызова
Кнопка выбора одной из предустановленных настроек звучания
2
3 Дисплей
4
Кнопка включения функции тонкомпенсации LOUD
5 Встроенный микрофон
6 Разъем для подключения карты памяти USB
7 Кнопка перезагрузки устройства
8 Кнопка выбора диапазона радиоприемника, выбора отображения
информации
о воспроизводимом файле / набора номера и приема вызова
6
EQ
BND/
9 Кнопка автоматического сохранения настройки на радиостанции в
памяти устройства, сканирования предварительно настроенных
радиостанций и входа в режим поиска файлов
10 Регулятор громкости / кнопка отключения звука
11 Кнопка настройки на радиостанцию в обратном направлении, перехода к
предыдущему треку и перемотки трека назад
12 Кнопка отключения звука
13 Кнопка настройки на радиостанцию в прямом направлении, перехода к
следующему треку и перемотки трека вперед
14 Кнопка выбора режима работы дисплея и настройки текущего времени CLK
15 Кнопка выбора сохраненной радиостанции № 1 в текущем диапазоне;
цифровая кнопка «1» / паузы и возобновления воспроизведения треков
16 Кнопка выбора сохраненной радиостанции № 2 в текущем диапазоне;
1/
цифровая кнопка «2» / включения режима сканирования треков на карте
памяти
17 Кнопка выбора сохраненной радиостанции № 3 в текущем диапазоне;
2/INT
цифровая кнопка «3» / управления режимом повторного
воспроизведения
18 Кнопка выбора сохраненной радиостанции № 4 в текущем диапазоне;
3/RPT
цифровая кнопка «4» / включения режима воспроизведения в произвольном
порядке
4/RDM
4
19 Кнопка выбора сохраненной радиостанции № 5 в текущем диапазоне;
цифровая кнопка «5» / перехода к предыдущей папке (при нажатии и
удерживании) и на 10 треков назад
20 Кнопка выбора сохраненной радиостанции № 6 в текущем диапазоне;
5
цифровая кнопка «6» / перехода к следующей папке (при нажатии и
удерживании) и на 10 треков вперед
21 Слот для карты памяти microSD
22 Линейный аудиовход 3,5 мм mini-jack
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА ПУЛЬТЕ ДУ
6
SEL/
/8
1
TITLE
12
13
14
15
9
16
0
17
18
19
20
21
#
2
3
4
5
6
N/P
LOUD
CLR
MENU
8
7
8
9
10
7
*
11
Кнопка выбора режима работы / удаления
1
цифры
Кнопка включения питания устройства
2
Кнопка выбора диапазона радиоприемника /
3
/ завершения вызова MODE/CLR/
выбора отображения информации о
воспроизводимом файле / набора номера и
приема
Кнопка подтверждения / выбора настроек
4
вызова BAND/N/P/
MENU
Кнопка настройки на радиостанцию в обратном
5
направлении, перехода к предыдущему треку и
перемотки трека назад / цифровая кнопка «8»
Кнопка выбора одной из предустановленных
6
настроек звучания / включения функции
тонкомпенсации
Кнопка выбора сохраненной радиостанции № 1
7
EQ/LOUD
в текущем диапазоне; цифровая кнопка «1» / паузы и возобновления
воспроизведения треков
Кнопка выбора сохраненной радиостанции № 5 в текущем диапазоне;
8
цифровая кнопка
Кнопка выбора сохраненной радиостанции № 4 в текущем диапазоне;
9
5
1/
цифровая кнопка «4» / включения режима воспроизведения в произвольном
порядке
10 Цифровая кнопка 7
11 Цифровая кнопка *
12 Кнопка отключения звука
13 Кнопка увеличения уровня громкости и изменения текущей настройки
4/RDM
VOL+
14 Кнопка автоматического сохранения настройки на радиостанции в памяти
устройства / сканирования предварительно настроенных радиостанций /
входа в режим поиска файлов
15
Кнопка настройки на радиостанцию в прямом направлении, перехода к
следующему треку и перемотки трека вперед / цифровая кнопка «9»
16 Кнопка уменьшения уровня громкости и изменения текущей настройки VOL-
17 Кнопка выбора режима работы дисплея и настройки текущего времени /
цифровая кнопка «0»
18 Кнопка выбора сохраненной радиостанции № 3 в текущем диапазоне;
DISP/0
APS/TITLE
/9
цифровая кнопка «3» / управления режимом повторного воспроизведения
3/RPT
5
19 Кнопка выбора сохраненной радиостанции № 2 в текущем диапазоне;
цифровая кнопка «2» / включения режима сканирования треков на карте
памяти
20 Кнопка выбора сохраненной радиостанции № 6 в текущем диапазоне;
цифровая кнопка «6» / остановки воспроизведения треков
21 Цифровая кнопка #
ОБЩИЕ ОПЕРАЦИИ
Включение и выключение устройства
Для включения устройства нажмите кнопку 2 (стр.5) на пульте ДУ или кнопку
2/INT
6/
/SRC/ 1 (стр.4) на передней панели.
Для выключения устройства нажмите кнопку
вайте кнопку
/SRC/ на передней панели.
на пульте ДУ или нажмите и удержи-
Регулировка громкости
Для увеличения/уменьшения громкости нажимайте кнопки VOL+/VOL- 13 / 16
(стр. 5) на пульте ДУ или вращайте регулятор 10 (стр. 4) на передней
панели по часовой стрелке / против часовой стрелки.
Отключение звука
Для отключения звука устройства нажмите кнопку 12 (стр. 5) на пульте ДУ или
аналогичную
появится индикация MUTE ON. Для включения звука нажмите ту же кнопку еще раз.
Также любые операции по изменению уровня громкости автоматически отменяют
режим отключения звука.
Выбор режима (источника сигнала)
Нажимайте кнопку MODE/CLR/ 1 (стр. 5) на пульте ДУ или кнопку /SRC/
1 (стр. 4) на передней панели для поочередного выбора одного из режимов
работы: Радио, USB, SD, AUX или Bluetooth.
кнопку 12 (стр. 4) на передней панели. На дисплее устройства
Отображение и настройка текущего времени
Для вывода текущего времени на дисплей нажмите кнопку DISP 17 (стр. 5)
на пульте ДУ или кнопку
Для входа в режим настройки времени нажмите и удерживайте кнопку
CLK в течение 2 секунд, пока значение часов не начнет мигать на дисплее.
или
Нажимайте кнопки
регулятор громкости
ния часов. Нажмите кнопку
CLK 14 (стр.4) на передней панели.
DISP
VOL+/VOL- 13 / 16 (стр. 5) на пульте ДУ или вращайте
10 (стр. 4) на передней панели для изменения значе-
SEL/MENU 4 (стр. 5) на пульте ДУ или кнопку
регулятора на передней панели для перехода к настройке значения минут и
аналогичным способом установите необходимое значение. Выход из режима
настройки текущего времени происходит автоматически через 3 секунды после
выполнения последнего действия.
Переключение режимов эквалайзера
При помощи данной опции можно выбрать наиболее приятную для вашего
слуха настройку звука. Для этого последовательно кнопку
EQ/LOUD 6
(стр. 5) на пульте ДУ или кнопку EQ 2 (стр. 4) на передней панели. Всего
доступно 4 настройки:
6
POP ROCK CLASSIC EQ OFF (ровная частотная характеристика)
Режим тонкомпенсации
При прослушивании с низким уровнем громкости используйте данную функцию для увеличения уровня нижних частот. Нажмите
и удерживайте кнопку
EQ/LOUD 6 (стр. 5) на пульте ДУ или нажмите кнопку LOU 4 (стр. 4)
на передней панели для включения или выключения режима тонкомпенсации.
Если функция активна, на дисплее отображается индикация LOUD.
Кнопка сброса
Кнопка сброса и перезагрузки устройства 7 (стр. 4) находится на передней
панели и для ее нажатия следует воспользоваться шариковой ручкой или
другим подобным заостренным предметом. После нажатия данной кнопки
устройство выключится. Из памяти устройства будут стерты все сохраненные
радиостанции и настройки времени, а также все настройки устройства вернутся
к заводским. Данная кнопка должна быть нажата при
появлении на экране
ошибочной индикации или при неверном функционировании устройства.
Примечание.
— Если после нажатия кнопки сброса устройство продолжает работать
неправильно, полностью отключите питание устройства (отсоединив желтый и красный провода), затем восстановите питание и проверьте работоспособность устройства. Если устройство по-прежнему не работает,
обратитесь в сертифицированный сервисный центр.
РЕЖИМ РАДИОПРИЕМНИКА
При необходимости переключения устройства в режим работы радиоприемника
нажимайте
1 (стр.4) на передней панели, пока на дисплее не появится индикация RADIO.
кнопку MODE/CLR/ 1 (стр. 5) на пульте ДУ или кнопку /SRC/
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND/N/P/
3 (стр.5) на пульте ДУ или кнопку BND/ 8 (стр.4) на передней панели.
Автоматическая настройка на радиостанцию
Нажмите кнопку /9 15 (стр. 5) на пульте ДУ или кнопку 13 (стр. 4)
на передней панели для настройки на радиостанцию в направлении увеличения частоты настройки.
Нажмите кнопку
/8 5 (стр. 5) на пульте ДУ или кнопку 11 (стр. 4) на
передней панели для настройки на радиостанцию в направлении уменьшения
частоты настройки.
Ручная настройка на радиостанцию
Для переключения в режим ручной настройки нажмите и удерживайте кнопку
или 15 / 5 (стр. 5) на пульте ДУ или 13 / 11 (стр. 4) на передней
панели. На дисплее появится индикация MANUAL.
Для увеличения частоты настройки на один шаг кратковременно нажимайте
кнопку
нажимайте кнопку
. Для уменьшения частоты настройки на один шаг кратковременно
.
7
Для быстрой смены частоты настройки удерживайте нажатой кнопку или .
Выключение функции ручной настройки и переход к режиму автоматического
поиска произойдет автоматически, если не производить никаких действий по
ручной настройке в течение 3 секунд.
Автоматическое сохранение радиостанций в памяти устройства
Нажмите и удерживайте кнопку APS/TITLE 14 (стр. 5) на пульте ДУ или
кнопку
9 (стр. 4) на передней панели. 18 радиостанций с наиболее
мощным сигналом будут автоматически найдены и занесены в память
устройства, заменив ранее сохраненные радиостанции.
Для остановки автоматической настройки повторно нажмите и удерживайте
кнопку
APS/TITLE или .
Ручное сохранение прослушиваемой радиостанции в памяти
Нажмите кнопку желаемой ячейки памяти предварительной настройки 1–6
(стр. 5) на пульте ДУ или аналогичные кнопки
15 - 20 (стр. 4) на передней
панели и удерживайте ее в нажатом положении не менее 2 секунд. В память
данной ячейки будет запрограммирована радиостанция, на которую был
настроен радиоприемник.
Радиостанции записываются вместо ранее сохранённых, стирая частоту
настройки предыдущей радиостанции из памяти.
Вызов сохраненных радиостанций
Нажмите одну из кнопок 1-6 (стр. 5) на пульте ДУ или аналогичную кнопку
15 - 20 (стр. 4) на передней панели для вызова одной из шести радиостанций
в текущем диапазоне.
Сканирование сохраненных радиостанций
Нажмите кнопку APS/TITLE 14 (стр. 5) на пульте ДУ или кнопку 9
(стр. 4) на передней панели. Во время сканирования радиоприемник
будет последовательно каждые 5 секунд настраиваться на сохраненные
радиостанции во всех диапазонах.
ИСПОЛЬЗОВАНИЕ КАРТ ПАМЯТИ MICROSD/USB
Подключение карт памяти USB/microSD
Подключите карту памяти USB к соответствующему разъему 6 (стр. 4) на
передней панели. Либо вставьте карту памяти microSD (контакты направлены
вперед, срез снизу) в соответствующий слот
21 (стр. 4) на передней панели
устройства.
Воспроизведение файлов в обоих случаях начнется автоматически, если на
карте памяти содержатся аудиофайлы поддерживаемых форматов.
При необходимости переключения устройства в режим чтения карт USB или
microSD нажимайте
/SRC/ 1 (стр. 4) на передней панели. Управление воспроизведением фай-
кнопку MODE/CLR/ 3 (стр. 5) на пульте ДУ или кнопку
лов, находящихся на карте памяти, подробно описано на стр.9.
Для извлечения карты необходимо сначала выйти из режима воспроизведения аудиофайлов. После этого аккуратно, не прилагая излишних усилий,
извлечь карту.
8
Поддержка карт памяти microSD/USB
— Устройство поддерживает чтение карт памяти, содержащих форматы: MP3,
FLAC, WMA, WAV.
— Поддерживаются карты объёмом до 256 ГБ (объем поддерживаемой
карты зависит от фирмы-изготовителя).
— Файловая система exFAT/FAT32.
— Названия каталогов и файлов на русском языке не отображаются.
— Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом; русский
язык не поддерживается.
— Не все виды карт памяти
Примечание.
— Некоторые файлы могут не воспроизводиться в зависимости от формата,
кодировки и состояния записи. Также на устройстве могут не воспроизво-
диться файлы, которые редактировались на ПК или ноутбуке.
УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ АУДИОФАЙЛОВ
совместимы с данным устройством!
Переход к следующему/предыдущему файлу
Нажмите кнопку /9 15 (стр. 5) на пульте ДУ или кнопку 13 (стр. 4)
на передней панели
Нажмите кнопку /8 5 (стр. 5) на пульте ДУ или кнопку 11 (стр. 4) на
передней панели
для перехода к началу следующего трека.
для перехода к началу предыдущего трека.
Перемотка трека
Нажмите и удерживайте кнопку или на пульте ДУ или передней
панели не менее 2 секунд для перемотки трека в прямом или обратном
направлении. Для восстановления нормальной скорости воспроизведения
отпустите кнопку.
Остановка воспроизведения
Для временной остановки воспроизведения трека нажмите кнопку 1/ 7
(стр. 5) на пульте ДУ или аналогичную кнопку 15 (стр. 4) на передней
панели. Для возобновления воспроизведения нажмите ту же кнопку еще раз.
Сканирующее воспроизведение
Для последовательного воспроизведения первых 10 секунд каждого трека,
записанного на карте памяти, нажмите кнопку
или аналогичную кнопку 16 (стр. 4) на передней панели. На дисплее
ДУ
появится индикация INT. Нажмите данную кнопку еще раз для остановки
сканирования и продолжения воспроизведения текущего трека.
2/INT 19 (стр. 5) на пульте
Повторное воспроизведение
Для повторного воспроизведения текущего трека нажмите кнопку 3/RPT 18
(стр. 5) на пульте ДУ
панели. На дисплее появится индикация RPT. Для отмены данного режима
нажмите кнопку еще раз.
или аналогичную кнопку 17 (стр. 4) на передней
9
Воспроизведение файлов в случайном порядке
Для воспроизведения файлов, записанных на карте памяти, в случайном
порядке нажмите кнопку
кнопку
18 (стр. 4) на передней панели. На дисплее появится индикация
4/RDM 9 (стр. 5) на пульте ДУ или аналогичную
RDM. Для отмены данного режима нажмите кнопку еще раз.
Переход на 10 файлов назад/вперед
Для перехода на 10 треков назад в общем списке аудиофайлов нажмите
кнопку
Для перехода на 10 треков вперед нажмите кнопку
5 19 (стр.4) на передней панели.
6 20 (стр. 4) на передней
панели.
Переход к следующему/предыдущему каталогу
Нажмите и удерживайте кнопку 5 19 (стр. 4) на передней панели для перехода к предыдущему каталогу на карте памяти.
Нажмите и удерживайте кнопку
6 20 (стр. 4) на передней панели для пере-
хода к следующему каталогу на карте памяти.
Навигация на основе порядковых номеров файлов
Нажмите кнопку APS/TITLE 14 (стр. 5) на пульте ДУ или кнопку 9
(стр. 4) на передней панели. На дисплее появится индикация TRK
***
с
мигающим значением последней цифры. Дальнейшие действия зависят от
порядкового номера искомого трека.
— Если необходимо выбрать трек с порядковым номером от 1 до 9:
Нажимая кнопки VOL+/VOL- 13 / 16 (стр. 5) на пульте ДУ или вращая регуля-
10 (стр. 4) на передней панели, выберите значение единиц номера
тор
искомого трека. Для ввода значения можно также воспользоваться цифровыми
кнопками на пульте ДУ.
Нажмите кнопку
SEL/MENU 4 (стр. 5) или кнопку регулятора для воспро-
изведения выбранного трека.
— Если необходимо выбрать трек с порядковым номером от 10 до 99:
Выберите аналогичным способом, указанным выше, сначала цифру, которая
будет значением десятков искомого трека.
Нажмите и удерживайте кнопку
SEL/MENU или кнопку регулятора на перед-
ней панели. Выбранная ранее цифра переместится в значение десятков. В
номере трека начнет мигать позиция единиц. Выберите значение единиц
искомого трека.
Нажмите кнопку
SEL/MENU или кнопку регулятора для воспроизведения
выбранного трека.
— Если необходимо выбрать трек с порядковым номером от 100 до 999:
Выберите сначала цифру, которая будет значением сотен искомого трека.
Нажмите и удерживайте кнопку
SEL/MENU или кнопку регулятора на перед-
ней панели. Выбранная ранее цифра переместится в значение десятков.
Теперь выберите цифру, которая будет значением десятков.
10
Нажмите и удерживайте кнопку SEL/MENU или кнопку регулятора на передней панели еще раз. Выбранная ранее цифра переместится в значение
десятков, а первая выбранная цифра - в значение сотен. В номере трека начнет мигать позиция единиц. Выберите значение единиц искомого трека.
Нажмите кнопку
выбранного трека.
SEL/MENU или кнопку регулятора для воспроизведения
Отображение информации ID3 TAG
По умолчанию во время воспроизведения файла на дисплей выводится
информация ID3 TAG в следующем порядке:
Номер трека и текущее время воспроизведения
(TITLE)
Последовательно нажимая кнопку
или кнопку
отображению необходимой Вам информации.
РЕЖИМ BLUETOOTH
Для переключения устройства в режим работы Bluetooth нажимайте кнопку
MODE/CLR/ 3 (стр. 5) на пульте ДУ или кнопку /SRC/ 1 (стр. 4) на
передней панели
название файла (SONG) имя исполнителя (ARTIST) название
каталога (FOLDER)
BAND/N/P/ 3 (стр. 5) на пульте ДУ
BND/ 8 (стр. 4) на передней панели, можно сразу перейти к
, пока на дисплее не появится индикация BT.
название композиции
Сопряжение мобильного телефона с устройством
1. Войдите в режим работы Bluetooth на устройстве, как пописано выше.
На дисплее замигает надпись CONNECT.
2. Включите режим Bluetooth на Вашем мобильном телефоне.
3. Включите поиск устройств Bluetooth на Вашем телефоне. На экране теле-
фона устройство по умолчанию определится как PROLOGY.
названия для сопряжения с устройством.
дисплее устройства появится индикация BT ON, а затем PHONE.
При успешном соединении на
Коснитесь
Примечания.
— В некоторых моделях мобильных телефонов требуется подтверждение
соединения с устройством.
— Если мобильный телефон не смог определить модуль Bluetooth устрой-
ства за несколько попыток, возможно модуль Bluetooth Вашего телефона
работает неправильно. Перезагрузите телефон и попробуйте снова.
— Одновременно к устройству может быть подключен только один мобильный
телефон.
— Телефон должен находиться в
Bluetooth-связь (не более 5 метров).
— Если соединение было разорвано по причине удаления телефона из зоны
видимости устройства, то при появлении телефона в зоне видимости
устройства, соединение автоматически восстанавливается.
— Некоторые мобильные телефоны автоматически отключают опцию
Bluetooth после разрыва соединения, в этом случае устройство не сможет
повторно подключиться
— Разорвать соединение можно только с помощью телефона.
зоне, обеспечивающей надежную
к телефону.
11
Набор номера с устройства
Для набора номера вручную воспользуйтесь пультом ДУ. Нажмите кнопку
BAND/N/P/ 3 (стр. 5) для входа в режим набора номера. Введите номер
телефона, используя цифровые кнопки пульта ДУ, и снова нажмите кнопку
BAND/N/P/ для вызова абонента. Для удаления последнего введенного сим-
вола нажмите кнопку
Для быстрого набора последнего набранного номера нажмите кнопку
8 (стр.4) на передней панели.
MODE/CLR/ 1 (стр.5).
BND/
Входящий вызов
Во время входящего вызова устройство автоматически переключается в
режим Bluetooth.
Нажмите кнопку BAND
(стр. 4) на передней панели для принятия вызова. Либо нажмите кнопку
MODE/CLR/ 1 (стр. 5) на пульте ДУ или кнопку /SRC/ 8 (стр. 4) на
передней панели
/N/P/ 3 (стр. 5) на пульте ДУ или кнопку BND/ 8
для отмены вызова.
Воспроизведение аудиофайлов
Вы можете прослушивать аудиофайлы, хранящиеся в телефоне, и управлять
их воспроизведением с помощью устройства. Звук будет воспроизведен
через акустические системы, подключенные к устройству. Для этого телефон должен поддерживать профили A2DP/AVRCP.
После соединения с устройством включите воспроизведение аудиофайла
в телефоне.
Управлять воспроизведением аудиофайлов, хранящихся в мобильном телефоне, можно с помощью следующих
и пульта ДУ:
— воспроизведение/пауза.
—
— предыдущий трек.
—
— — следующий трек.
кнопок на передней панели устройства
Примечание.
— Не все мобильные телефоны поддерживают данные профили.
РЕЖИМ AUX
Подключите внешний источник аудиосигнала к линейному аудиовходу minijack 3,5 мм
внешнего источника войдите в режим AUX с помощью
(стр.5) на пульте ДУ или кнопки /SRC/ 1 (стр.4) на передней панели.
НАСТРОЙКИ
Последовательно нажимайте кнопку SEL/MENU 4 (стр. 5) на пульте ДУ
или кнопку регулятора
настроек. Настройки выбираются в следующей последовательности:
BAS TRE BAL FAD LOUD EQ DX/LOCAL STEREO/MONO
VOL
12
22 (стр. 4) на передней панели. Для прослушивания сигнала с
кнопки MODE/CLR/ 3
10 (стр. 4) на передней панели для переключения
SUB1
SUB2
Изменения настроек выполняются кнопками VOL+/VOL- 13 /16 на пульте ДУ
или вращением регулятора громкости на передней панели. Выход из данного режима происходит автоматически, если в течение 3 секунд не выполняется никаких действий по изменению настроек.
VOL (Громкость)
Регулировка уровня громкости.
BAS (НЧ)
Регулировка уровня нижних частот.
TRE (ВЧ)
Регулировка уровня верхних частот.
BAL (Баланс)
Регулировка баланса левого и правого каналов.
FAD (Фронт/Тыл)
Регулировка баланса фронтального и тылового каналов.
LOUD (Тонкомпесация)
При прослушивании с низким уровнем громкости используйте функцию
тонкомпенсации для увеличения уровня низких частот (см. стр.7).
EQ (Эквалайзер)
При помощи данной опции можно выбрать наиболее приятную для вашего
слуха настройку звучания (см. стр.6).
DX/LOCAL (Дальность приема)
Выбор дальнего (DX) или местного (LOCAL) режима приема. В режиме местного приема чувствительность автопоиска немного снижена для наиболее
точной настройки на радиостанции, уровень приема которых чрезмерно
высок.
Примечание. Данная функция доступна только в режиме радиоприемника.
STEREO/MONO
Радиоприемник автоматически обнаруживает стереорежим радиостанции
FM, если ее сигнал достаточно силен. На дисплее в этом случае будет отобра-
жаться индикатор стереоприема ST. Отключение стереофонического режима
приема (режим MONO) может понадобиться, если выбранная радиостанция
принимается с сильным шумом или с помехами.
Примечание. Данная функция доступна только в режиме радиоприемника.
SUB1/SUB2
С помощью данных опций можно отключить выходы сабвуферов устройства.
13
УСТАНОВКА УСТРОЙСТВА
— Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
— Перед окончательной установкой устройства временно подключите к нему
все провода и убедитесь, что все соединения сделаны правильно и система
работает нормально.
— Используйте только прилагающиеся к устройству крепежные изделия.
Только в этом случае установка
будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.
— Если установка устройства требует сверления отверстий или любого дру-
гого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера Вашего автомобиля.
— Устанавливайте устройство таким образом, чтобы оно
не могло стать причиной ранения водителя или пассажиров во время внезапной остановки
или резкого торможения.
— При установке отклонение устройства от горизонтальной плоскости не
должно превышать 30°. В противном случае технические характеристики
устройства могут отличаться от оптимальных.
— Никогда не устанавливайте устройство там, где оно будет сильно нагре-
ваться, например, от
воздействия прямых солнечных лучей или горячего
воздуха, поступающего от отопителя. Также избегайте мест, в которых
устройство будет подвергаться воздействию сильной вибрации или на него
будет попадать пыль или грязь.
— Сначала подсоединяйте положительную клемму аккумулятора, затем
отрицательную.

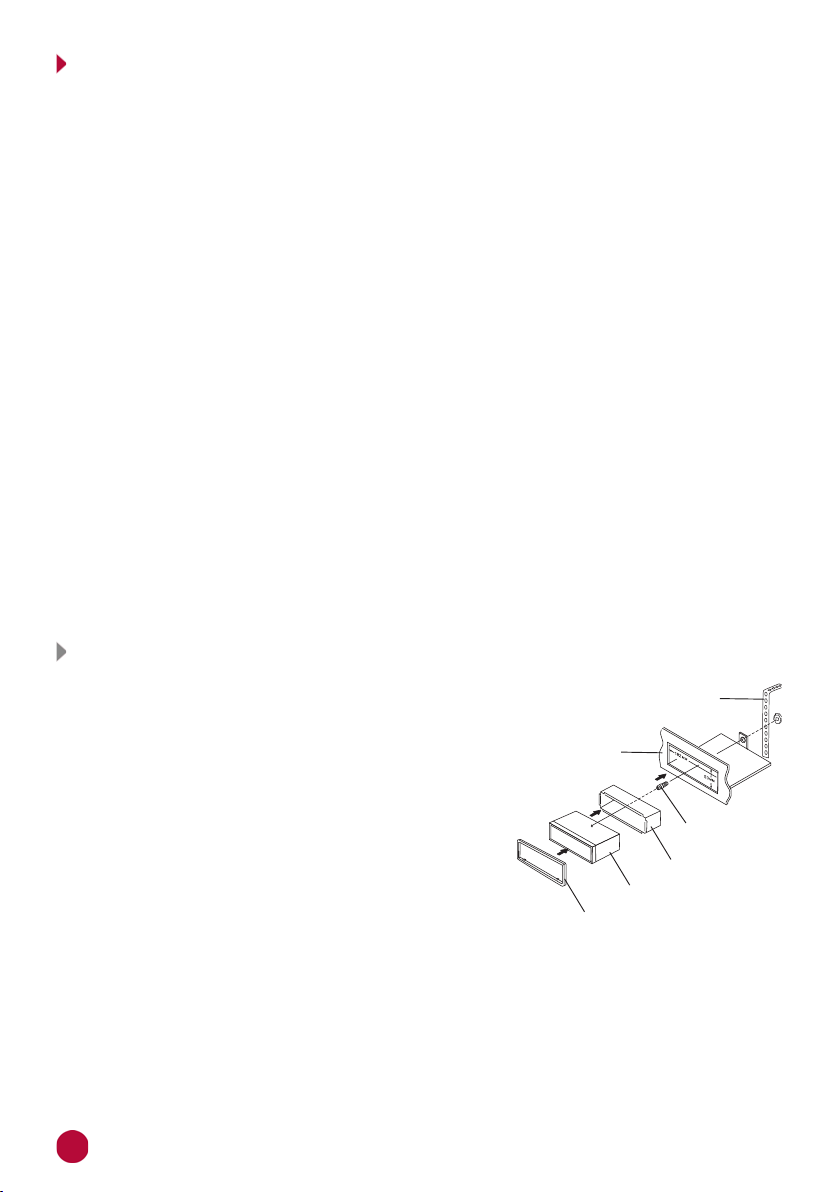

Процедура установки
Первый вариант
1. Демонтируйте предыдущее устройство из
приборной панели.
2. Установите монтажный кожух в приборную
панель автомобиля.
Приборная
Металлическая
планка
панель
3. Выберите на кожухе те металлические
язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы
зафиксировать кожух на месте.
4. Выполните все необходимые подключения и
установите устройство в приборную панель.
5. Для надежного крепления задней части
устройства используйте металли-ческую
Устройство
Рамка
Винт
Кожух
планку, входящую в комплект. Планка легко
сгибается руками под любым углом.
6. Закрепите декоративную рамку на передней панели устройства.
7. При возникновении трудностей с установкой устройства обратитесь за
помощью в ближайший сервисный центр.
14
Второй вариант установки (монтажный кожух не используется)
Данный вариант установки предусматривает использование крепежных кронштейнов штатного радиоприемника и
резьбовых отверстий, которые находятся
на боковых панелях устройства.
1
2
1. Выберите положение кронштейнов,
при котором будут совмещены резьбовые отверстия на кронштейнах и
резьбовые соединения на корпусе устройства.
2. Закрепите кронштейны с обеих сторон устройства не менее чем в двух
местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо
винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых
отверстий на кронштейне.
Демонтаж устройства
1. Снимите с устройства декоративную рамку.
2. Вставьте съёмники, входящие в комплект, в пазы на
обеих сторонах устройства, как показано на рисунке,
чтобы они зафиксировались с щелчком. Чтобы вынуть
устройство из приборной панели, потяните за съёмники
на себя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
Напряжение питания ............................................. 12 В постоянного тока
Предельные значения напряжения питания
Номинал встроенного предохранителя
Полярность источника питания
Максимальная выходная мощность
Потребляемая мощность
Рекомендуемое сопротивление динамиков
Установочные размеры устройства (ШxВxГ)
Диапазон рабочих температур
Температура хранения
Допустимая влажность при работе
Допустимая влажность при хранении
...................................... 100 Вт
.......................................... -30...+70 °С
.......................... Только системы с заземлением
.................. 4x55 Вт
........................... -20...+60 °С
.................... 45...80 %
..... 11–14,4 В
............ 15 А
отрицательного полюса
батареи
....... 4–8 Ом
....... 177x50x90 мм
............... 30...90 %
FM-приемник
Диапазон частот ..................................................... 87,5–108 МГц
Полезная чувствительность (отн. с/ш - 30 дБ)
Искажения, не более
Диапазон воспроизводимых частот
USB/microSD
Отношение сигнал-шум, не менее ..................... 85 дБ
Искажения, не более
Диапазон воспроизводимых частот
............................................... 1%
................... 20–12500 Гц (-3 дБ)
.............................................. 1%
................... 16–18000 Гц (-1 дБ)
....... 12 дБ (мкВ)
15
Модуль Bluetooth
Версия ....................................................................... 4.2
Максимальная дальность действия
Поддерживаемые профили
.................................. HFP, HSP, A2DP, AVRCP
Диапазон воспроизводимых частот
................... 5 м
................... 10–18000 Гц (-3 дБ)
Примечание.
— Технические характеристики, комплектация и внешний вид устрой-
ства могут быть изменены производителем без предварительного
уведомления.
СХЕМА ПОДКЛЮЧЕНИЯ
Разъем для подключения
FM-антенны
Разъем для подключения
активного внешнего микрофона
(не входит в комплект)
ANT
MIC
SW1
SW2
RL
FL
RR
FR
15 А
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
B8
Белый
Красный
Белый
Красный
Зеленый
Зеленый
Предохранитель
№
Цвет провода
Желтый
Синий
Красный
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
Зелено-черный
Правый канал аудиовыхода
Правый канал аудиовыхода
Выход сабвуфера
Выход сабвуфера
Левый канал аудиовыхода
Левый канал аудиовыхода
Разъем ISO
Назначение контактов разъема ISO
Назначение
+12 В постоянно
Выход +12 В на авт. антенну
+12 В при включенном АСС
Масса
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
Аудиовыход
задних
каналов
Аудиовыход
передних
каналов
16
ВНИМАНИЕ!
— Неверное подключение устройства может привести к его поломке и лише-
нию права на гарантийное обслуживание.
— В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
— Красный провод устройства должен быть
избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
— Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
— Черный провод устройства
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.
Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми соприкасается провод.
— Синий провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый
должен быть подсоединен к заземленной метал-
Желтый
подключен к цепи зажигания во
Желтый
Желтый
Красный
Красный
Красный
Красный
17
ЭКСПЛУАТАЦИЯ УСТРОЙСТВА, НЕИСПРАВНОСТИ И ИХ
УСТРАНЕНИЕ
Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее
повреждения корпуса или соединительных проводов и кабелей.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть
иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые методы проверки, способные помочь Вам
большую часть проблем, возникающих при использовании устройства.
Примечание.
— Если возникшую проблему невозможно устранить, руководствуясь при-
веденными ниже рекомендациями, обратитесь в сертифицированный
сервисный центр.
Неисправность Причина Устранение
Нет питания
Нет звука
Настройки
устройства
и сохраненные
радиостанции
сбрасываются
после выключения двигателя
Радиоприемник
не работает
Перегорел
предохранитель
устройства
Неправильное
подключение
Полностью убрана
громкость звука
Неправильно настроен
баланс звука
Неправильное подключение
Провода динамиков
контактируют
с металлической
деталью автомобиля
Динамики неисправны Поменяйте динамики
Неправильное
подключение
проводов
К устройству не подключен кабель антенны
Поменяйте перегоревший
предохранитель на предохранитель нужного номинала. Если
предохранитель перегорит снова,
обратитесь в сервисный центр
Проверьте подключение питания
Установите нужный уровень
громкости устройства
Установите баланс каналов по
центру
Проверьте правильность подключения проводов
Изолируйте все провода
Поменяйте подключение красного
и желтого проводов питания
согласно схеме на
Надежно подключите кабель антенны к соответствующему разъему на задней панели устройства
устранить
стр.17
18
Неисправность Причина Устранение
Не работает
функция
автонастройки
на радиостанции
Пульт дистанционного
управления
не работает
Радиостанции имеют
слишком слабый сигнал
Светоизлучающий
элемент пульта дистанционного управления
не направлен на
светоприемник сенсора
дистанционного
управления
Пульт ДУ и
находятся слишком
далеко друг от друга
Между пультом ДУ и
сенсором дистанционного управления
имеются препятствия
Израсходован заряд
батарейки пульта ДУ
устройство
Настраивайтесь на станции вручную
Для осуществления управления
светоизлучающий элемент пульта
дистанционного управления
должен быть направлен на светоприемник сенсора дистанционного
управления
Расстояние по прямой между
пультом ДУ и сенсором дистанционного управления
не должно превышать пяти
метров
Устраните препятствия
Замените батарейку
Карта памяти
USB/microSD не
считывается
Устройство не
воспроизводит
аудиофайлы
с мобильного
телефона
Карта памяти
неисправна
Устройство
держивает файловую
систему NTFS
Данный мобильный
телефон не поддерживается устройством
или не поддерживает
профили A2DP/AVRCP
не под-
Используйте исправные карты
памяти
Убедитесь, что файловая система
карты памяти exFAT или FAT32.
Если нет, отформатируйте карту
Используйте другой телефон, обязательно с поддержкой профилей
A2DP/AVRCP
19
ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Устройство рекомендуется хранить в складских или домашних условиях и
при необходимости транспортировать в крытых транспортных средствах
любого вида в упакованном виде при температуре от -25 °С до +70 °С. Место
хранения (транспортировки) должно быть недоступным для попадания влаги,
прямого солнечного света и должно исключать возможность механических
повреждений.
Срок службы устройства — 2 года. Устройство не
алов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
РАСШИФРОВКА ДАТЫ ВЫПУСКА УСТРОЙСТВА, УКАЗАННОЙ
содержит вредных матери-
В СЕРИЙНОМ НОМЕРЕ
12-значный серийный номер устройства указывается под штрих-кодом на упаковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно
расшифровать 5-й и 6-й знак из 12-значного серийного номера. Пример расшифровки приведён ниже.
1AAA9A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G – июль, H – август,
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
9 – год выпуска (9 – 2019 и т. д.)
Данное устройство выпущено в январе 2019 года.
Техподдержка: 8 800 333 03 23
Веб-сайт: prology.ru
FM/SD/USB/BT-ресивер
Prology CMX-160/170/180
Произведено в Китае
Изготовитель и импортёр: АО «Фирма «ММС»
127220, г. Москва, Писцовая, д. 1А
Loading...
