CMU-307
FM/УКВ SD/USB-ресивер
Наименование: Пролоджи ЦМУ-307
Страна-производитель: Китай
Основное предназначение товара:
Магнитола автомобильная
Срок службы: 2 ãîäà
Изготовитель: СХТ Гроуп АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе, 135,
CХ-6301 Зуг, Швейцария
Руководство пользователя
www.prology.ru
Содержание
Назначение .................................................................................................................... 2
Функции устройства ...................................................................................................... 2
Комплект поставки......................................................................................................... 2
Для безопасного и эффективного использования устройства .................................. 3
Элементы управления и их функции ........................................................................... 5
Общие операции ........................................................................................................... 6
Управление радиоприемником ..................................................................................... 7
Управление воспроизведением MP3-файлов ............................................................. 9
Ограничения для файлов MP3 ................................................................................... 10
Режим специальных настроек устройства ................................................................ 10
Использование карт памяти SD ................................................................................. 12
Использование карт памяти USB ............................................................................... 12
Основные технические характеристики ..................................................................... 14
Установка устройства ................................................................................................. 14
Процедура установки .................................................................................................. 15
Удаление устройства .................................................................................................. 15
Съемная передняя панель устройства ...................................................................... 16

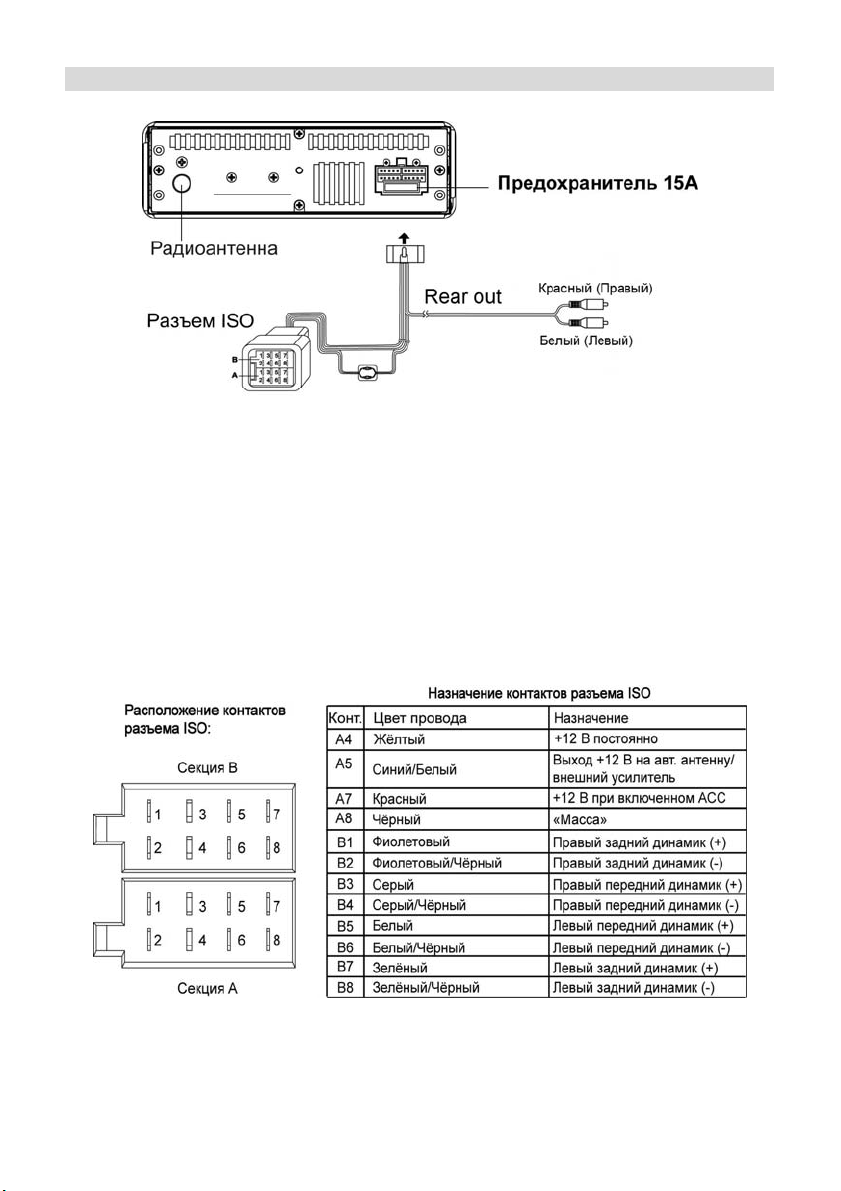

Схема подключения проводов устройства ................................................................ 17
Эксплуатационные ограничения и текущий ремонт ................................................. 18
Для безопасного управления автомобилем .............................................................. 19
Хранение, транспортирование, ресурс, утилизация ................................................. 20
Гарантии поставщика .................................................................................................. 20
Расшифровка даты выпуска устройства, указанной в серийном номере ............... 20
Руководство пользователя определяет порядок установки и эксплуатации
FM/УКВ SD/USB-ресивера (далее устройства) в автомобиле с напряжением
бортовой сети 12 В. Установку устройства рекомендуется производить с
привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему
динамиков.
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.
Назначение
Устройство Prology CMU-307 предназначено для прослушивания радиостанций в
диапазонах FM и УКВ, для воспроизведения звуковых файлов в форматах MP3 и
WMA на картах памяти SD или на картах памяти с интерфейсом USB через
внешние динамики или через стереовыход RCA.
Функции устройства
Съемная передняя панель
Максимальная выходная мощность 4 х 55 Вт
Высокоскоростной цифровой PLL тюнер
Память на 24 радиостанции
Слот для карт памяти SD
Поддержка карт памяти с интерфейсом USB
Индикация информации ID3 TAG
Электронная регулировка параметров
Линейный стереовход Mini-Jack на передней панели
Стереовыход RCA
Стандартный монтажный размер 1 DIN
Стандартный разъем ISO
Комплект поставки
Устройство Prology CMU-307 1 шт.
Декоративная внешняя рамка 1 шт.
Комплект проводов 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
2 Prology CMU-307
Для безопасного и эффективного использования устройства
Данное изделие является технически сложным товаром и относится к
бытовой радиоэлектронной аппаратуре
классификатору продукции и услуг устройство относится к группировке
3230115 «Устройства радиоприемные комбинированные прочие» (часть IV
ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве
и могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др.
Адрес и телефоны авторизованного сервисного центра в Вашем городе Вы
можете узнать на официальном сайте Prology: http://prology.ru/support
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие самостоятельной установки устройства!
Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с «массой».
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства
системам автомобиля. Автомобили имеют низковольтные или мультиплексные
системы, которые могут быть повреждены при использовании низкоомных
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением
устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.
пытайтесь в случае поломки открыть корпус устройства и отремонтировать
Не
его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.
При мойке автомобиля следите, чтобы внутрь
как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением,
После эксплуатации автомобиля в летний период на открытом воздухе
необходимо пылесосить салон в целях сбора возможных трупов насекомых и
т.к. это может привести к выходу из строя устройства.
требует подключения ко многим штатным
. По Общероссийскому
устройства не попала вода, так
Prology CMU-307 3
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.
Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, внутри устройства может сконденсироваться
влага. В случае возникновения конденсата устройство будет работать
неправильно или возможен его выход из строя. Для исключения этого
подождите, пока сконденсировавшаяся влага не испарится (около часа).
Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических
веществ, так как это может привести к ухудшению его внешнего вида. Для
очистки корпуса устройства используйте только чистую и сухую ткань.
защиты.
4 Prology CMU-307
Элементы управления и их функции
8
(1) Кнопка выключения/выключения питания и отключения звука
/MUTE.
(2) Регулятор уровня громкости и параметров настроек; кнопка выбора
параметра звучания и входа в меню настроек.
(3) Кнопка выбора диапазона радиоприемника и воспроизведения записи
BAND/PLAY.
(4) Кнопка настройки радиоприемника и перехода к предыдущему треку и
ускоренного воспроизведения в обратном направлении
.
(5) Кнопка предварительной настройки радиоприемника и управления режимом
повторного воспроизведения PUP/RPT. Кнопка перехода в предыдущий
каталог.
(6) Кнопка настройки радиоприемника и перехода к следующему треку и
ускоренного воспроизведения в прямом направлении .
(7) Кнопка выбора режима индикации и настройки часов DISP.
(8) Кнопка отсоединения съемной передней панели устройства.
(9) Кнопка выбора режима работы SRC.
(10) Кнопка автоматического сохранения настройки на радиостанции в памяти
устройства и сканирования предварительно настроенных радиостанций;
поиск MP3 треков/файлов/символов AMS/INT.
(11) Кнопка предварительной настройки радиоприемника и входа в список
программ PTY; кнопка перехода в следующий каталог и управления режимом
воспроизведения в случайном порядке PDN/RDM.
(12) ИК-приемник сигналов пульта дистанционного управления (не входит в
комплект).
(13) Слот для карт памяти SD.
Prology CMU-307 5
(14) Разъем AUX IN, линейный стереовход Mini-Jack.
(15) Разъем для подключения карт памяти USB.
(16) Экран устройства.
Общие операции
Отсоединение и установка передней панели
Для снятия передней панели нажмите кнопку
смотрите пояснения на стр. 19.
Включение и выключение устройства
Для включения устройства нажмите на кнопку /MUTE (1) на передней панели
при включенном зажигании. Для выключения устройства нажмите и удерживайте
указанную кнопку в течение 2 секунд.
Выбор режима работы
Для выбора необходимого режима работы нажимайте кнопку SRC (9) на передней
панели устройства. В случае, если к устройству подключены карты памяти SD и
USB, то при каждом нажатии на кнопку SRC происходит переключение режимов в
следующем порядке:
TUNER (радиоприемник) USB (карта памяти USB)
CARD (карта памяти SD) AUX (линейный аудиовход)
Примечание. Запрещается извлечение карт памяти (USB, SD) из устройства во
время воспроизведения файлов, которые находятся на данных картах памяти.
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте на
регулятор (2). Режимы выбираются в следующем порядке:
VOL (громкость) BAS (низкие частоты) TRE (высокие
частоты) BAL (баланс левого – правого каналов
(баланс переднего – заднего каналов) ...
Настройка желаемого звучания осуществляется вращением регулятора.
Управление режимом отображения дисплея
Для вывода текущего времени на дисплей нажимайте кнопку DISP (7) на передней
панели.
Для входа в режим настройки часов в режиме, когда на дисплей выводится
текущее время, нажмите и удерживайте данную кнопку в
значение времени не начнет мигать на дисплее. Вращайте регулятор параметров
(2) по часовой стрелке для изменения значения часов и против часовой стрелки –
для изменения значения минут. Выход из режима настройки текущего времени
происходит автоматически через 5 секунд.
Отключение звука
Для отключения звука устройства нажмите кнопку
устройства будет выведена надпись “MUTE”. Для включения звука нажмите кнопку
/MUTE (1) еще раз.
(8) на передней панели. Также
…
) FAD
течение 2 секунд, пока
/MUTE (1). На дисплее
6 Prology CMU-307
Кнопка RESET
Снимите переднюю панель (стр. 19).
Кнопка RESET находится на корпусе устройства и для ее нажатия следует
воспользоваться шариковой ручкой или другим подобным предметом.
Кнопка находится в отверстии корпуса устройства, что позволяет избежать ее
случайного нажатия. После нажатия данной кнопки из памяти устройства будут
стерты все запрограммированные радиостанции и настройки устройства. Данная
кнопка должна быть нажата при появлении на дисплее ошибочной индикации или
при неверном функционировании устройства.
Установите переднюю панель обратно (стр. 19).
Примечание. Если
неправильно, полностью отключите питание устройства (отсоединив желтый и
красные провода), протрите смоченным в спирте ватным тампоном разъём,
находящийся позади панели управления. Подключите питание и проверьте
работоспособность устройства.
после нажатия кнопки RESET устройство продолжает работать
Управление радиоприемником
При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку SRC (9). На дисплее появится обозначение диапазона и
текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND (3) на
передней панели. Диапазоны будут переключаться циклически:
FM1 -> FM2 -> FM3 -> FM (УКВ)
Автоматическая настройка на радиостанцию
Нажмите и удерживайте кнопку
в направлении увеличения частоты настройки.
Нажмите и удерживайте кнопку (4) для автоматического поиска радиостанции
в направлении уменьшения частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте
кнопку
нажимайте кнопку
(6). Для уменьшения частоты настройки на один шаг кратковременно
(4).
(6) для автоматического поиска радиостанции
Prology CMU-307 7
Ручное сохранение настройки на радиостанцию в памяти устройства
При воспроизведении необходимой радиостанции нажмите и удерживайте кнопку
BAND (3), после нажимайте кнопку PUP/RPT (5) для выбора ячейки памяти (по
возрастанию) или кнопку PDN/RDM (11) для выбора ячейки памяти (по убыванию).
Для подтверждения выбора нажмите на регулятор (2). Для сохранения
необходимых радиостанций выделено по 6 ячеек
частот.
Прослушивание радиостанции, настройка на которую сохранена в памяти
устройства
Для выбора необходимой ячейки памяти нажимайте на кнопку PUP/RPT (5) (по
возрастанию номеров ячеек памяти) или кнопку PDN/RDM (11) (по убыванию
номеров ячеек памяти). Номер и частота сохраненной радиостанции появится на
дисплее устройства.
памяти для каждого диапазона
Автоматическая настройка на радиостанции с сохранением
устройства
Нажатие и удерживание кнопки AMS/INT (10) более чем на 2 секунды приведет к
включению функции автоматической настройки на радиостанции в выбранном
диапазоне и сохранению в памяти шести радиостанций с наиболее мощным
сигналом. По окончании настройки включится режим сканирования станций. При
настройке новых станций ранее настроенные в данном диапазоне станции
заменяются на новые.
Сканирование предварительно настроенных радиостанций
Для сканирования предварительно настроенных радиостанций кратковременно
нажмите кнопку AMS/INT (10) на передней панели. Во время сканирования
радиоприемник будет последовательно на пять секунд настраиваться на каждую
радиостанцию, хранящуюся в памяти устройства. Порядковый номер каждой
радиостанции в памяти устройства будет мигать на дисплее. Для остановки
сканирования
кнопок 1-6.
нажмите ещё раз кнопку AMS/INT или нажмите любую их цифровых
в памяти
8 Prology CMU-307
Управление воспроизведением MP3-файлов
Отображение информации ID3 TAG
Для отображения информации ID3 TAG на дисплее устройства во время
воспроизведения MP3-файлов последовательно нажимайте кнопку DISP (7) на
передней панели устройства. Если в файле записана информация ID3 TAG, то на
дисплей будет выводиться следующая информация:
FOLDER (название каталога)
FILE (название файла)
ALBUM (название альбома)
TITLE (название композиции)
ARTIST (имя исполнителя)
Track Number (номер трека)
Воспроизведение mp3-файлов
Для воспроизведения/паузы нажимайте кнопку воспроизведения записи
BAND/PLAY (3).
Переход к следующему/предыдущему треку
В режиме воспроизведения MP3 нажимайте кнопку
соответственно, к началу следующего или началу предыдущего трека.
Ускоренное воспроизведение в обратном/прямом направлении
Для ускоренного воспроизведения в прямом направлении нажмите и удерживайте
кнопку
Для ускоренного воспроизведения в обратном направлении нажмите и
удерживайте кнопку
.
.
или для перехода,
Навигация на основе порядковых номеров треков
1. В режиме воспроизведения MP3 нажмите и удерживайте кнопку AMS/INT (10).
2. Нажмите на регулятор (2) для выбора числового разряда. Выбранный
числовой разряд будет мигать. Вращая регулятор (2), выберите значение
соответствующие числовому разряду номера искомого трека.
3. Продолжайте выполнять действия этапа 2 для всего числового разряда
номера искомого трека.
4. После
Устройство начнет воспроизведение трека с выбранным номером.
Prology CMU-307 9
определения номера трека нажмите и удерживайте регулятор (3).
Повторное воспроизведение
Нажимайте кнопку PUP/RPT (5) на передней панели для повторного
воспроизведения:
RPT ONE: (Повтор трека)
RPT FOLD: (Повтор папки)
RPT ALL: (Повтор всех записанных треков)
RPT OFF: (Отключение этой функции)
Воспроизведение файлов в случайном порядке
Для воспроизведения файлов, записанных на карте памяти, в случайном порядке
нажмите кнопку PDN/RDM (11) на передней панели. На дисплее
«RDM» и номер воспроизводимого трека.
Для отмены данного режима нажмите кнопку еще раз.
появится надпись
Ограничения для файлов MP3
Устройство поддерживает форматы: MP3, WMA
Частота дискретизации MP3 8-48 кГц
Частота дискретизации WMA 44-48 кГц
Битрейт MP3: 20-320 кбит/с
Битрейт WMA: 32-320 кбит/с
Рекомендуемый битрейт при
прослушивании файлов MP3/WMA
128 кбит/с
Режим специальных настроек устройства
Для входа в меню специальных настроек нажмите на регулятор (2) и удерживайте
его нажатым в течение 2 секунд. Последующими нажатиями на регулятор
выбираются функции специальных настроек устройства в следующей
последовательности:
DSP mode -> LOUD ON/OFF -> BEEP ON/OFF -> SEEK1/2 ->
VOL LAST/ADJUST -> 12/24 HOUR mode
Изменения настроек выполняются вращением регулятора. Выход из режима
специальных настроек происходит автоматически, если в течение 2 секунд не
выполняются никакие действия по изменению настроек.
1. DSP
При помощи опции DSP можно выбрать наиболее приятную для вашего слуха
настройку звучания. Вращайте регулятор параметров по часовой стрелке для
выбора настроек в следующем порядке:
DSP OFF (коррекция
музыка) CLASSIC (классическая музыка) FLAT (ровная
частотная характеристика)
10 Prology CMU-307
отключена) POP (поп-музыка) ROCK (рок-
STEREO/MONO ->
Вращайте регулятор параметров против часовой стрелки для выбора настроек в
обратном порядке.
2. LOUD ON/OFF
При прослушивании с низким уровнем громкости используйте функцию
тонокомпенсации LOUD ON для увеличения уровня низких частот. При включении
данной функции на дисплее устройства включается индикатор "LOUD". Для
отключения режима тонокомпенсации выбирайте опцию LOUD OFF.
3. BEEP ON/OFF
Данная функция управляет звуковыми сигналами, сопровождающими
на кнопки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" звуковые сигналы выключены.
4. SEEK
При помощи данной функции можно выбрать один из двух режимов
автоматического поиска радиостанций:
Режим SEEK 1
следующая радиостанция.
Режим SEEK 2
следующая станция при условии, что в этот момент не нажата кнопка
Примечание. Данная функция доступна только в режиме радиоприемника.
5. STEREO/MONO
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM,
если ее сигнал достаточно силен. На дисплее в этом случае будет отображаться
индикатор стереоприема. Отключение стереофонического режима приема (режим
MONO) может понадобиться, если выбранная радиостанция принимается с
сильным шумом или с помехами.
Примечание. Данная функция доступна только
. Автоматический поиск прекращается, как только будет найдена
. Автоматический поиск прекращается, как только будет найдена
в режиме радиоприемника.
все нажатия
или .
6. VOL LAST/ADJUST
Данная функция позволяет задать уровень громкости, который будет
устанавливаться при включении устройства.
VOL LAST.
установлен уровень громкости, который был при последнем выключении питания.
VOL ADJ.
этого вращением регулятора параметров выберите желаемый уровень громкости,
который будет устанавливаться при каждом включении устройства.
Для входа в меню специальных настроек нажмите на регулятор (2) и удерживайте
его нажатым в течение 2 секунд. Для настройки выбранной опции вращайте
регулятор параметров. Для перехода к следующей опции меню нажимайте на
регулятор параметров. Выход из режима специальных настроек происходит
автоматически, если в течение 5 секунд не выполняются никакие действия по
изменению настроек.
7. 12/24 HOUR
Вращайте регулятор (2) для выбора формата отображения текущего времени.
Prology CMU-307 11
В этом случае при включении устройства будет автоматически
После выбора данной опции нажмите на регулятор параметров. После
Использование карт памяти SD
Подключение карт памяти SD
1. Вставьте карту SD в слот таким образом, чтобы сторона со срезом была
впереди, а контакты направлены вниз.
2. Устройство автоматически распознает карту памяти SD.
Извлечение карт памяти SD
Перед извлечением карты памяти SD переключите устройство в другой режим
работы кнопкой SRC (9) и только после этого извлекайте карту памяти. В
противном случае возможен выход из строя устройства или карты памяти SD.
Использование карт памяти USB
Подключение карт памяти с интерфейсом USB
1. Подключите карту памяти USB к разъему (15)
2. Устройство автоматически распознает карту памяти.
12 Prology CMU-307
Примечание.
В зависимости от типа карты памяти и от реализации в данном устройстве
протокола USB потребуется различное время для определения карты памяти и
начала загрузки информации.
Вне зависимости от текущего режима работы, сразу после подключения к
устройству карты памяти USB, оно переключится на воспроизведение с данной
карты памяти.
Извлечение карт памяти USB
Перед
извлечением карты памяти USB переключите устройство в другой режим
работы кнопкой SRC (9) и только после этого извлекайте карту памяти. В
противном случае возможен выход из строя устройства или карты памяти USB.
Требования к картам памяти SD/USB
Файловая система FAT 16 / FAT 32
Информация ID3 TAG (версия 2.0): название /исполнитель/альбом: 32 символа
(русский язык поддерживается не во всех случаях
Не поддерживается работа с мультикардридером
USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со
скоростью USB 1.1)
Меры предосторожности при работе с картами памяти SD/USB
Всегда аккуратно отсоединяйте карту памяти после окончания работы с ней.
Избегайте излишнего давления на карту памяти, когда она подключена к
устройству.
)
Prology CMU-307 13
Основные технические характеристики
Общие
Напряжение питания, предельные значения 11–14,4 В постоянного тока
Полярность источника питания Только системы с заземлением
отрицательного полюса батареи
Максимальная выходная мощность, Вт 4 х 55
Рекомендуемое сопротивление динамиков 4–8 Ом
Размеры установочные (Ш х В х Г), мм 188 х 58 х 98
Вес, кг 0,52
Предохранитель, А 15
Радиоприемник
Диапазон частот УКВ, МГц 65–74
Диапазон частот FM, МГц 87,5–108
Полезная чувствительность
Отношение сигнал/шум, дБ >55
Диапазон воспроизводимых частот, Гц 30-15000
Глубина разделения стереоканалов (1 кГц), дБ 30
дБ (мкВ) 12
Установка устройства
Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
Перед окончательной установкой устройства временно подключите к нему все
провода и убедитесь, что все соединения сделаны правильно и система
работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия. Только в
этом случае установка
не входящих в комплект устройства, может привести к нарушению его
нормальной работы.
Если установка устройства требует сверления отверстий или любого другого
изменения штатных деталей автомобиля, обязательно проконсультируйтесь у
ближайшего дилера марки Вашего автомобиля.
Устанавливайте устройство таким образом, чтобы оно не могло стать причиной
травмы водителя или пассажиров во время внезапной остановки или резкого
торможения.
Никогда не устанавливайте устройство там, где оно будет сильно нагреваться,
например, от воздействия прямых солнечных лучей или горячего воздуха,
поступающего от отопителя. Также избегайте мест, в которых устройство будет
подвергаться воздействию сильной вибрации или на него будет попадать
или грязь.
будет надежной и безопасной. Использование деталей,
пыль
14 Prology CMU-307
Процедура установки
После установки кожуха устройства в приборную панель автомобиля, выберите на
кожухе те металлические язычки, которые соответствуют толщине приборной
панели, и отогните их, чтобы зафиксировать кожух на месте.
После окончания установки закрепите на корпусе устройства декоративную рамку.
Удаление устройства
1. Извлеките декоративную рамку.
2. Вставьте съемники, входящие в комплект поставки, в отверстия на обеих
сторонах устройства, как показано на рисунке, чтобы они зафиксировались со
«щелчком».
3. Извлеките устройство из приборной панели автомобиля, для этого потяните
его на себя.
Prology CMU-307 15
Съемная передняя панель устройства
Отсоединение передней панели
Для отсоединения передней панели нажмите кнопку
горизонтальном положении, отсоедините панель сперва освободив левую сторону
панели:
, и, удерживая панель в
Установка передней панели
Для установки передней панели, расположите ее горизонтально и вставьте в
правую сторону упора на корпусе прибора, затем совместите левый упор
устройства. Защелкните переднюю панель. В случае неправильной установки
некоторые кнопки будут функционировать неправильно, а на дисплее будет
появляться ошибочная индикация.
Осторожно!
1. Никогда не роняйте переднюю панель
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке
передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и
устройстве. Это может привести к загрязнению разъемов и плохому
электрическому контакту.
4. В случае загрязнения контактов их можно очистить сухой и чистой тканью.
5. Не подвергайте
воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель устройства не попал бензин,
растворители или другие летучие жидкости.
7. Никогда не разбирайте переднюю панель устройства!
переднюю панель сильному нагреванию или длительному
устройства.
16 Prology CMU-307
Схема подключения проводов устройства
Prology CMU-307 17
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
Красный провод устройства должен быть подключен
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12В, даже при включенном зажигании. Если вы не нашли такого
провода, то подключите его к плюсовой клемме аккумулятора после блока
предохранителя.
Черный провод устройства должен
металлической части автомобиля. Если вы не смогли найти подходящий болт
или винт, просверлите отверстие в металлической детали автомобиля и
винтом закрепите в нем провод. Перед выполнением этой операции
обязательно проконсультируйтесь с дилером Вашего автомобиля. Для
обеспечения хорошего заземления удалите краску и грязь с тех областей
поверхности, с которыми соприкасается провод.
Если после выключения зажигания сбрасываются настройки устройства и
сохраненные радиостанции, поменяйте местами подключение красного и желтого
проводов питания:
быть подключен к заземленной
к цепи зажигания во
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в салоне автомобилей с
напряжением бортовой сети 12 В. Не следует эксплуатировать устройство,
имеющее повреждения корпуса, съемной передней панели, соединительных
проводов.
Ниже приводится таблица, в которой сведены методы проверки, способные
помочь Вам устранить большую часть проблем, возникающих при использовании
устройства.
При отсутствии видимых причин неисправности устройство следует
демонтировать
сервисный центр или к ближайшему дилеру.
Осторожно!
Металлические детали устройства (особенно его задняя панель) во время работы
сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками
сразу же после извлечения устройства.
18 Prology CMU-307
, отсоединить соединительные провода и антенну, и обратиться в
Перед тем, как перейти к методам проверки, описанным в данной таблице,
тщательно проверьте правильность подключения устройства.
Неисправность Вероятная причина Устранение
Нет питания или нет
звука
Плохое качество
звучания
радиоприемника
При выключении
«ACC» не сохраняются
настроенные
радиостанции
Проблемы
взаимодействия с
картами памяти SD/
USB
Ключ не повернут в замке
зажигания автомобиля в
положение ON (зажигание)
Перегорел
предохранитель
Устройство неправильно
подключено к источнику
питания
Соединительные кабели
подключены неправильно
Не подключен кабель
антенны
Радиостанции имеют
слишком слабый сигнал
Неправильно подключен
кабель питания или кабель
был отсоединен
Ошибка чтения карты
памяти SD/ USB
Не поддерживает
файловую систему NTFS
Если в качестве источника
питания выбрана дополнительная
цепь питания, но двигатель не
работает, поверните ключ в замке
зажигания в положение «ACC»
(дополнительное)
Замените предохранитель
питания
Перепроверьте правильность
подключения устройства к
источнику питания
Проверьте правильность
подключения динамиков и других
соединительных проводов
Надежно подключите кабель
антенны к устройству
Настраивайтесь на станции
вручную
Надежно подключите устройство к
источнику питания
Замените карту памяти
Убедитесь, что файловая система
карты памяти SD/USB FAT16 или
FAT32
Для безопасного управления автомобилем
Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требования Правил дорожного движения Российской
Федерации. Помимо этого старайтесь соблюдать очевидные правила
обращения с Вашим автомобилем, как источником повышенной опасности.
Эти правила, в первую очередь, определяются риском наступления вреда для
жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним
животным или окружающей среде.
После завершения управления автомобилем всегда ставьте автомобиль на
стояночный тормоз, который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.
Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
Prology CMU-307 19
Поддерживайте относительно низкий уровень громкости, чтобы во время
движения иметь возможность слышать все, что происходит вокруг автомобиля.
Не регулируйте громкость и не осуществляйте какие-либо другие операции
управления устройством, которые могут отвлечь Вас от управления
автомобилем.
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по группе
«Л» ГОСТ 15150 и при необходимости транспортировать любым видом
гражданского транспорта в имеющейся индивидуальной потребительской таре по
группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортирования) должно быть недоступным для попадания влаги, прямого
солнечного света и должно исключать возможность
механических повреждений.
Срок службы устройства – 2 года. Устройство не содержит вредных материалов и
безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных
условиях).
Гарантии поставщика
Устройство Prology CMU-307 соответствует утвержденному образцу. При
соблюдении владельцем правил эксплуатации, изложенных в настоящем
Руководстве пользователя, устройство обеспечивает безопасность в полном
объеме требований, подлежащих обязательному подтверждению соответствия в
системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и
человека и признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации – 12 месяцев с момента
покупки
без учета времени пребывания в ремонте при соблюдении правил эксплуатации.
Право на гарантию дается при заполнении сведений прилагаемого гарантийного
талона.
Гарантийные обязательства не распространяются на перечисленные ниже
принадлежности изделия, если их замена предусмотрена конструкцией и не
связана с разборкой изделия: монтажные приспособления, документацию,
прилагаемую к изделию.
Расшифровка даты выпуска устройства, указанной в серийном
номере
Серийный номер устройства указывается под штрих-кодом на упаковке, а также на
стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно
расшифровать 5 и 6 знак из 12-значного серийного номера. Пример расшифровки
приведен ниже.
1AAA0A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G – июль
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
0 – год выпуска (0 – 2010, 1 – 2011, 2 – 2012 и т. д.).
Данное устройство выпущено в январе 2010 года.
, H – август,
20 Prology CMU-307
Loading...
