Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, put them away in a safe place for future reference.

Contents

01 Before you start

Checking what’s in the box . . . . . . . . . . . . . . . 6

Loading the batteries . . . . . . . . . . . . . . . . . . . 6

Installing the receiver . . . . . . . . . . . . . . . . . . . 6

Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . 6

02 5 minute guide

Introduction to home theater . . . . . . . . . . . . . 8

Listening to Surround Sound . . . . . . . . . . . . . 8

Automatically setting up for surround

sound (MCACC) . . . . . . . . . . . . . . . . . . . . . . . 9

CATEGORY

ENTER

TUNER EDIT

TOOLS

RETURN

BAND

MASTER VOLUME

1 Switch on the receiver and your TV.

2 Connect the microphone to the SETUP MIC

jack on the front panel.

Make sure there are no obstacles between the speakers and the microphone.

ENTER

MCACC

SETUP MIC

MASTER VOLUME

If you have a tripod, use it to place the microphone so that it’s about ear level at your normal listening position. Otherwise, place the microphone at ear level using a table or a chair.

3 Press then press the

RECEIVER

SETUP

on the remote control,

button.

An on-screen display (OSD) appears on your TV. Use /// and ENTER on the remote control to navigate through the screens and select menu items. Press RETURN to exit the current menu.

• Press SETUP at any time to exit the System Setup menu.

4 Select ‘Auto MCACC’ from the System

Return

Setup menu then press ENTER.

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

Try to be as quiet as possible after pressing ENTER. The system outputs a series of test tones to establish the ambient noise level.

MCACC

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 You may need to set your BD/DVD player to output Dolby Digital, DTS and 88.2 kHz/96 kHz PCM (2 channel) audio (see your

BD/DVD player’s manual for more on this).

2 Depending on your BD/DVD player or source disc, you may only get 2 channel sound. In this case, the listening mode must be

set to STANDARD (see Listening in surround sound on page 33 if you need t o do this) if you want multichannel surround sound.

3 • The screensaver automatically starts after three minutes of inactivity. If you cancel the Auto MCACC Setup at any time, the

receiver automatically exits and no settings will be made.

• The OSD will not appear if you have connected using the HDMI output to your TV. Use component or composite connections for system setup.

4 MIC IN blinks when the microphone is not connected to MCACC SETUP MIC.

Page 10

5 minute guide02

5 Follow the instructions on-screen.

• Make sure the microphone is connected.

• Make sure the subwoofer is on and the volume is turned up.

• See below for notes regarding background noise and other possible interference.

6 Wait for the test tones to finish.

A progress report is displayed on-screen while the receiver outputs test tones to determine the speakers present in your setup. Try to be as quiet as possible while it’s doing this.

1.Auto MCACC Now Analyzing Environment Check

Ambient Noise Speaker YES/NO

Return

• For correct speaker settings, do not adjust the volume during the test tones.

7 Confirm the speaker configuration.

The configuration shown on-screen should reflect the actual speakers you have.

• With error messages (such as Too much ambient noise) select RETRY after checking for ambient noise (see Other

problems when using the Auto MCACC Setup on page 11).

1.Auto MCACC

Check!

[ YES ]

Front

[ YES ]

Center

[ YES ]

Surr

[YESx2]

Surr. Back

[ YES ]

Subwoofer

10:Next

Return

If the speaker configuration displayed isn’t correct, use / to select the speaker and / to change the setting. When you’re finished, go to the next step.

If you see an error message (ERR) in the right side column, there may be a problem with the speaker connection. If selecting RETRY doesn’t fix the problem, turn off the power and check the speaker connections.

8 Make sure ‘OK’ is selected, then press ENTER.

If the screen in step 7 is left untouched for 10 seconds and the ENTER button is not pressed in step 8, the Auto MCACC setup will start automatically as shown below.

A progress report is displayed on-screen while the receiver ou tputs more test tones to determine the optimum receiver settings for channel level, speaker distance, and Acoustic Calibration EQ.

1.Auto MCACC Now Analyzing Surround Analyzing

Speaker System Speaker Distance Channel Level Acoustic Cal EQ

Return

Again, try to be as quiet as possible while this is happening. It may take 1 to 3 minutes.

9 The Auto MCACC Setup has finished! You return to the System Setup menu.

The settings made in the Auto MCACC Setup should give you excellent surround sound from your system, but it is also possible to adjust these settings manually using the System Setup menu (starting on page 41).

Note

1 • Depending on the characteristics of your room, sometimes identical speakers with cone sizes of around 12 cm (5 inches)

will end up with different size settings. You can correct the setting manually using the Speaker Setting on page 42.

• The subwoofer distance setting may be farther than the actual distance from the listening position. This setting should be accurate (taking delay and room characteristics into account) and generally does not need to be changed.

Page 11

5 minute guide 02

Other problems when using the Auto MCACC Setup

If the room environment is not optimal for the Auto MCACC Setup (too much background noise, echo off the walls, obstacles blocking the speakers from the microphone) the final settings may be incorrect. Check for household appliances (air conditioner, fridge, fan, etc.), that may be affecting the environment and switch them off if necessary. If there are any instructions showing in the front panel display, please follow them.

• Some older TVs may interfere with the operation of the microphone. If this seems to be happening, switch off the TV when doing the Auto MCACC Setup.

Better sound using Phase Control

This receiver’s Phase Control feature uses phase correction measures to make sure your sound source arrives at the listening position in phase, preventing unwanted distortion and/or coloring of the sound (see illustration below).

During multichannel playback, LFE (LowFrequency Effects) signals as well as lowfrequency signals in each channel are assigned to the subwoofer or other the subwoofer and the most appropriate speaker. At least in theory, however, this type of processing involves a group delay that varies with frequency, resulting in phase distortion where the low-frequency sound is delayed or muffled by the conflict with other channels.

With the Phase Control mode switched on, this receiver can reproduce powerful bass sound without deteriorating the quality of the original sound (see illustration below).

P H A S E

C O N T R O L

O F F

P H A S E

C O N T R O L

O N

Sound source

Front speaker

Subwoofer

Front speaker

Subwoofer

Listening position

Phase Control technology provides coherent sound reproduction through the use of phase matching

for an optimal sound image at your listening position. The default setting is on and we recommend leaving Phase Control switched on for all sound sources.

HDD

DVD

VCR

RECEIVER

BD TV

INPUT SELECT

ZONE 2

ON/OFF

TV CONTROL

INPUT

DVR

SOURCE

S.RETRIEVER

SB CH

DIMMER

D.ACCESS

PHASE

SPEAKERS

CH SELECT

ENTER

DISPLAY

SLEEP CH

MIDNIGHT

CH SHIFT

• Press RECEIVER, then press PHASE to switch on phase correction.

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 Phase matching is a very important factor in achieving proper sound reproduction. If two waveforms are ‘in phase’, they crest

and trough together, resulting in increased amplitude, clarity and presence of the sound signal. If a crest of a wave meets a trough (as shown in the upper section of the diagram above) then the sound will be ‘out of phase’ and an unreliable sound image will be produced.

• If your subwoofer has a phase control switch, set it to the plus (+) sign (or 0°). However, the effect you can actually feel when PHASE CONTROL is set to ON on this receiver depends on the type of your subwoofer. Set your subwoofer to maximize the effect. It is also recommended you try changing the orientation or the place of your subwoofer.

• Set the built-in lowpass filter switch of your subwoofer to OFF. If this cannot be done on your subwoofer, set the cutoff frequency to a higher value.

• If the speaker distance is not properly set, you may not have a maximized PHASE CONTROL effect.

• The PHASE CONTROL mode cannot be set to ON in the following cases: – When the PURE DIRECT mode is switched on. – When the MULTI IN input is selected.

Page 12

Connecting up03

Chapter 3:

Connecting up

Making cable connections

Make sure not to bend the cables over the top of this unit (as shown in the illustration). If this happens, the magnetic field produced by the transformers in this unit may cause a humming noise from the speakers.

Important

• Before making or changing connections,

switch off the power and disconnect the power cord from the AC outlet.

• Before unplugging the power cord, switch

the power into standby.

HDMI cables

The HDMI cab les transfers uncompressed digital video, as well as almost every kind of digital audio that the connected component is compatible with, including DVD-Video, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (see below for limitations), Video CD/Super VCD, CD, SACD (DSD 2 ch only) and 192 kHz/

8 ch (Max. number of channel inputs) PCM.

Be careful to connect the terminal in the proper direction.

About HDMI

HDMI (High Definition Multimedia Interface) supports both video and audio on a single digital connection for use with DVD players, DTV, set-top boxes, and other AV devices. HDMI was developed to provide the technologies of High Bandwidth Digital Content Protection (HDCP) as well as Digital Visual Interface (DVI) in one specification. HDCP is used to protect digital content transmitted and received by DVIcompliant displays.

HDMI has the capability to support standard, enhanced, or high-definition video plus standard to multi-channel surround-sound audio. HDMI features include uncompressed digital video, a bandwidth of up to 2.2 gigabytes per second (with HDTV signals), one connector (instead of several cables and connectors), and communication between the AV source and AV devices such as DTVs.

This receiver is also compatible with the DeepColor and x.v.Color feature (x.v.Color is trademarks of Sony Corporation).

HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing, LLC.

HDMI cable

Note

1 • Set the HDMI parameter in Setting the Audio options on page 38 to THRU (THROUGH) and set the input signal in Choosing

the input signal on page 40 to HDMI, if you want to hear HDMI audio output from your TV or flat panel TV (no sound will be

heard from this receiver).

• If the video signal does not appear on your TV or flat panel TV, try adjusting the resolution settings on your component or display. Note that some components (such as video game units) have resolutions that may not be displayed. In this case, use a (analog) composite connection.

• The signals input from the analog (composite and component) video inputs of this unit will not be output from the HDMI OUT.

Page 13

Connecting up 03

Analog audio cables

Use stereo RCA phono cables to connect analog audio components. These cables are typically red and white, and you should connect the red plugs to R (right) terminals and white plugs to L (left) terminals.

Analog audio cables

Right (red)

Left (white)

Digital audio cables

Commercially available coaxial digital audio cables or optical cables should be used to connect digital components to this receiver.

Coaxial digital audio cable Optical cable

Video cables

Standard RCA video cables

These cables are the most common type of video connection and are used to connect to the composite video terminals. The yellow plugs distinguish them from cables for audio.

Component video cables

Use component video cables to get the best possible color reproduction of your video source. The color signal of the TV is divided into the luminance (Y) signal and the color (P

R) signals and then output. In this way,

and P interference between the signals is avoided.

Component video cables

Green (Y)

)

Blue (P

About video outputs connection

Red (P

)

This receiver is not loaded with a video converter. When you use component video cables or HDMI cables for connecting to the input device, the same cables should be used for connecting to the TV.

English

Deutsch

Français

Italiano

Nederlands

Español

tandard RCA video cable

Note

1 • When connecting optical cables, be careful when inserting the plug not to damage the shutter protecting the optical socket.

• When storing optical cable, coil loosely. The cable may be damaged if bent around sharp corners.

• You can also use a standard RCA video cable for coaxial digital connections.

Page 14

Connecting up03

Connecting a TV and Blu-ray Disc player or DVD player

This page shows you how to connect your BD/DVD player and TV to the receiver.

This receiver

RAUX

HDMI

2 4

VIDEO IN

ANALOG AUDIO OUT

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

ASSIGNABLE

COAXIAL

IN 1

(CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE ASSI

1-2

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

IN IN

TV/SAT

FRONT

BD/DVD IN

ZONE2

UNBAL

LOOP

Ω

ANTENNA

OUT

MONITOR OUT BD/DVD IN

MONITOR OUT BD/DVD IN TV/SA

COMPONENT VIDEO

SIRIUS

SURROUND

BACK

DVR/VCR

L (Single)R

PRE

L R

YPBP

HDMI IN

OPTICAL

DIGITAL

AUDIO OUT

1 Connect the HDMI output on your BD/DVD player to the HDMI BD/DVD IN input on this receiver.

Use an HDMI cable for the connection. If an HDMI output is not on your DVD player, use a digital audio cable to connect the coaxial or optional output and this unit.

Note

1 In this case, you’ll need to tell the receiver which digital input you connected the player to (see Choosing the input signal on

page 40).

2 • When you use an HDMI cable for connection in steps 1 and 2, you can enjoy the home theater in multichannel playback

without following steps 3 and 4.

• The OSD will not appear if you have connected using the HDMI output to your TV. Use component or composite connections for system setup.

3See Using the component video jacks on page 19 if you want to use the component video outputs to connect this receiver to

your TV.

HDMI OUT

COAXIAL

DIGITAL

AUDIO OUT

BD/DVD player

ANALOG AUDIO OUT

2 Connect the HDMI OUT on this receiver to an HDMI input on your TV.

If an HDMI input is not on your TV, connect the MONITOR OUT video jack on this receiver to a video input on your TV.

Use a standard RCA video cable to connect to the composite video jack.

VIDEO OUT

Page 15

Connecting up 03

)

3 Connect the composite video output and the stereo analog audio outputs

on your BD/DVD player to the BD/DVD inputs on this receiver.

Use a standard RCA video cable

and a stereo

RCA phono cable for the connection.

• If your BD/DVD player has multichannel

analog outputs, see Connecting the multichannel analog outputs below for how to connect it.

4 Connect the analog audio outputs from your TV to the TV/SAT inputs on this receiver.

This will allow you to play the sound from the TV’s built-in tuner. Use a stereo RCA phono cable to do this.

• If your TV has a built-in digital decoder, you can also connect an optical digital audio output from your TV to the DIGITAL OPTICAL IN 2 (AUX) input on this receiver.

Use an optical cable for the connection.

Connecting the multichannel analog outputs

For DVD Audio and SACD playback, your BD/DVD player may have 5.1 channel analog outputs. In this case, you can connect them to the multichannel analog outputs to the multichannel inputs of this receiver as shown below.

This receiver

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

(CD-R/TAPE)

COAXIAL

OPTICAL

IN 1

IN 2 (AUX)

IN 1

R AUX

IN IN

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

ASSIGNABLE

(CD)

ASSIGNABLE

1-2

AUDIODIGITAL

CENTERSURROUND

FRONT

CENTERSURROUND

BD/DVD IN

SUBWOOFER

BD/DVD MULTI CH IN

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDE

BD/DVD IN

PRE OUT

SUBWOOFER

YPBP

ASSIGNABLE

AUDI

PRE OU

OUT

IN 2

(TV/SAT

IN 1

(BD/DVD

1-2

English

Deutsch

Français

Italiano

Nederlands

CENTER OUTPUT

SURROUND

OUTPUT

WOOFER OUTPUT

SUB-

FRONT

OUTPUT

DVD/multi-channel decoder

VIDEO

OUTPUT

with multi-channel analog output jacks

Note

1 This connection will allow you to make analog recordings from your BD/DVD player. 2 If your player also has a component video output, you can connect this too. See Using the component video jacks on page 19

for more on this.

3 In this case, you’ll need to tell the receiver which digital input you connected the TV to (see Choosing the input signal on page 40). 4 • The multichannel input can only be used when MULTI IN is selected (see page 40).

• You can assign COMPONENT VIDEO IN 1 or IN 2 to the multi channel input. (For more on this, see The Input Assign menu on page 44.)

Español

Page 16

Connecting up03

Connecting a satellite receiver or other digital set-top box

Satellite and cable receivers, and terrestrial digital TV tuners are all examples of so-called ‘set-top boxes’.

This receiver

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

COAXIAL

IN 1

(CD)

OPTICAL

IN 2

(AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

OUT

1-2

AUDIODIGITAL

1 1 2

IN IN

CD-R/TAPE CD

TV/SAT

DVR/VCR TV/SAT

CENTERSURROUND

BD/DVD IN

SUBWOOFER

BD/DVD MULTI CH IN

FRONT

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

TV/SAT IN

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

SPEAKERS A

SPEAKERS B

FRONT

HDMI OUT

OPTICAL

DIGITAL OUT

AUDIO/VIDEO OUT

VIDEOAUDIORL

STB

1 If your set-top box has an HDMI output, connect it to an HDMI TV/SAT IN on this reciever.

If your set-top box does not have an HDMI output but a digital output, connect it to a digital input on this receiver.

The example shows an optical connection to the DIGITAL OPTICAL IN 2 (AUX) input.

Note

1 In this case, you’ll need to tell the receiver which input you connected the set-top box to (see Choosing the input signal on

page 40).

2 If you’ve already connected your TV to the TV/SAT inputs, simply choose another input. However, to receive a signal, you’ll

need to press the input select button for the input you connected the set-top box to.

3See Using the component video jacks on page 19 if your set-top box also has a component video output.

2 Connect a set of audio/video outputs on the set-top box component to the TV/SAT AUDIO and VIDEO inputs on this receiver.

Use a stereo RCA phono cable for the audio connection and a standard RCA video cable for the video connection.

Page 17

Connecting up 03

Connecting other audio components

The number and kind of connections depends on the kind of component you’re connecting. Follow the steps below to connect a CD-R, MD, DAT, tape recorder or other audio component.

1 If your component has a digital output, connect this to a digital input on the receiver as shown.

The example shows an optical connection to the DIGITAL OPTICAL IN 1 (CD-R/TAPE) input.

2 If necessary, connect the analog audio outputs of the component to a set of spare audio inputs on this receiver.

You’ll need to make this connection for components without a digital output, or if you want to record from a digital component. Use a stereo RCA phono cable as shown.

3 If you’re connecting a recorder, connect the analog audio outputs to the analog audio inputs on the recorder.

The example shows an analog connection to the CD-R/TAPE analog output jack using a stereo RCA phono cable.

This receiver

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

DIGITAL

COAXIAL

IN 1

(CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

AUDIO

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

ANTENNA

UNBAL

Ω

SIRIUS

LOOP

Z O

English

Deutsch

Français

1 23

OPTICAL COAXIAL

DIGITAL OUT

REC

AUDIO IN

CD-R, MD, DAT, Tape recorder, etc.

OUT

PLAY

AUDIO OUT

Italiano

Nederlands

Español

Note

1 Note that you must connect digital components to analog audio jacks if you want to record to/from digital components (like

an MD) to/from analog components.

Page 18

Connecting up03

Connecting an HDD/DVD recorder, VCR and other video sources

This receiver has audio/video inputs and outputs suitable for connecting analog or digital video recorders, including VCRs and HDD/DVD recorders.

This receiver

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

DIGITAL

COAXIAL

IN 1

(CD)

OPTICAL

IN 2

IN 2 (AUX)

(AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE CD

OUT

DVR/VCR

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

OUT

(TV/SAT)

(BD/DVD)

ASSIGNABLE

SPEAK

SPEA

IN 2

IN 1

1-2

HDMI OUT

OPTICAL

DIGITAL OUT

3 2

REC

VIDEO IN

AUDIO IN

OUT

PLAY

AUDIO OUT

VIDEO OUT

DVR, VCR, LD player, etc.

1 If your video component has an HDMI output, connect it to an HDMI DVR/VCR IN on this receiver.

If your video component does not have an HDMI audio output but a digital audio output, connect it to a digital input on this receiver.

The example shows a recorder connected to the DIGITAL OPTICAL IN 2 (AUX) input.

2 Connect a set of audio/video outputs on the recorder to the DVR/VCR AUDIO and VIDEO inputs on this receiver.

Use a stereo RCA phono cable for the audio connection and a standard RCA video cable for the video connection.

3 Connect a set of audio/video inputs on the recorder to the DVR/VCR AUDIO and VIDEO outputs on this receiver.

Use a stereo RCA phono cable for the audio connection and a standard RCA video cable for the video connection.

Note

1 In this case, you’ll need to tell the receiver which digital input you connected the component to (see Choosing the input signal

on page 40).

2 If your video component also has a component video output, you can connect this too. See Using the component video jacks

on page 19 for more on this.

Page 19

Connecting up 03

Using the component video jacks

Component video should deliver superior picture quality when compared to composite video. A further advantage (if your source and TV are both compatible) is progressive-scan video, which delivers a very stable, flicker-free picture. See the manuals that came with your TV and source component to check whether they are compatible with progressive-scan video.

This receiver

R AUX

HDMI

BD/DVD

R YPB

COMPONENT VIDEO IN

TV/SAT

DVR/VCR

OUT

COAXIAL

IN 1 (CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

R YPB

COMPONENT VIDEO OUT

Important

• If you connect any source component to the receiver using a component video input, you must also have your TV connected to this receiver’s COMPONENT

VIDEO OUT jacks.

1 Connect the component video outputs of your source to a set of component video inputs on this receiver.

Use a three-way component video cable for the connection.

IN IN

CD-R/TAPE CD

ASSIGNABLE

1-2

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

FRONT

BD/DVD IN

UNBAL

SIRIUS

LOOP

BD/DVD player

2 If necessary, assign the component video inputs to the input source you’ve connected.

This only needs to be done if you didn’t connect according to the following defaults:

• COMPONENT VIDEO IN 1 – BD/DVD

• COMPONENT VIDEO IN 2 – TV/SAT

See The Input Assign menu on page 44 for more on this.

3 Connect the COMPONENT VIDEO OUT jacks on this receiver to the component video inputs on your TV or monitor.

Use a three-way component video cable.

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

English

Deutsch

Français

Italiano

Nederlands

Español

Page 20

Connecting up03

Connecting to the front panel video terminal

Front video connections are accessed via the front panel using the INPUT SELECTOR or VIDEO button on the remote control. There are standard audio/video jacks. Hook them up the same way you made the rear panel connections.

•Push down on the PUSH OPEN tab to access the front video connections.

VIDEO INPUT

USB

This receiver

MULTI-ZONE

SPEAKERS

CONTROL

iPod

USB

iPod

ON/OFF

VIDEO INPUT

AUDIO/VIDEO OUTPUT

RLAUDIOVIDEO

MASTER VOLUME

RLAUDIOVIDEO

MCACC

SETUP MIC

Video camera

(etc.)

LVIDEO

Connecting antennas

Connect the AM loop antenna and the FM wire antenna as shown below. To improve reception and sound quality, connect external antennas (see Using external antennas on page 21).

fig. a fig. b

LOOP

ANTENNA

1 Push open the tabs, then insert one wire fully into each terminal, then release the tabs to secure the AM antenna wires.

2 Fix the AM loop antenna to the attached stand.

To fix the stand to the antenna, bend in the direction indicated by the arrow (fig. a) then clip the loop onto the stand (fig. b).

3 Place the AM antenna on a flat surface and in a direction giving the best reception.

4 Connect the FM wire antenna in the same way as the AM loop antenna.

For best results, extend the FM antenna fully and fix to a wall or door frame. Don’t drape loosely or leave coiled up.

Page 21

Connecting up 03

Using external antennas

To improve FM reception

Use an F connector (not supplied) to connect an external FM antenna.

ANTENNA

UNBAL

Ω

LOOP

To improve AM reception

Connect a 5 m to 6 m (15 ft. to 18 ft.) length of vinyl-coated wire to the AM antenna terminal without disconnecting the supplied AM loop antenna.

For the best possible reception, suspend horizontally outdoors.

Outdoor antenna

F connecto

ANTENNA

UNBAL

Ω

LOOP

English

Deutsch

Français

Italiano

Nederlands

Español

Indoor antenna (vinyl-coated wire)

5 m to 6 m

(15 ft. to 18 ft.)

Page 22

Connecting up03

Connecting the speakers

A complete setup of six speakers (including the subwoofer) is shown here but everyone’s home setup will vary. Simply connect the speakers you have in the manner shown below. The receiver will work with just two stereo speakers (the front speakers in the diagram) but using at least three speakers is recommended, and a complete setup is best for surround sound. If you’re not using a subwoofer, change the front speaker setting (see Speaker Setting on page 42) to LARGE.

Make sure you connect the speaker on the right to the right terminal and the speaker on the left to the left terminal.

SW Powered subwoofer

Front speakers

You can use the speakers connected to the B speaker terminals to listen to stereo playback in another room. Make sure to review Placing the speakers on page 24 when placing the speakers in another room. See Switching the speaker system on page 25 for the listening options with this setup.

You can use speakers with a normal impedance between 6 Ω and 16 Ω. However, note that only the front speakers are set to a value between 12 Ω and 16 Ω if you select SPAB in Switching the speaker system on page 25.

Be sure to complete all connections before connecting this unit to the AC power source.

Center speaker

Surround speakers

SL SR

SURROUND

BACK

SIRIUS

UNBAL

LOOP

Ω

ANTENNA

ZONE2 OUT

DVR/VCR VIDEO

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

COMPONENT VIDEO

L (Single)R

L R

PRE OUT

SUBWOOFER

PRE OUT

YPBP

(TV/SAT)

(BD/DVD)

ASSIGNABLE

SPEAKERS A

AUDIO

SPEAKERS B

OUT

IN 2

IN 1

1-2

FRONT

SURROUND CENTER

R L

Class 2 Wiring

Speaker system B

Page 23

Connecting up 03

Bare wire connections

A-Speaker terminals:

1 Twist exposed wire strands together.

2 Loosen terminal and insert exposed wire.

3 Tighten terminal.

123

10 mm (3/8 in.)

B-Speaker terminals:

1 Twist exposed wire strands together.

2 Push open the tabs and insert exposed wire.

3 Release the tabs.

10 mm (3/8 in.)

Caution

• These speaker terminals carry HAZARDOUS LIVE voltage. To prevent the risk of electric shock when connecting or disconnecting the speaker cables, disconnect the power cord before touching any uninsulated parts.

• Make sure that all the bare speaker wire is twisted together and inserted fully into the speaker terminal. If any of the bare speaker wire touches the back panel it may cause the power to cut off as a safety measure.

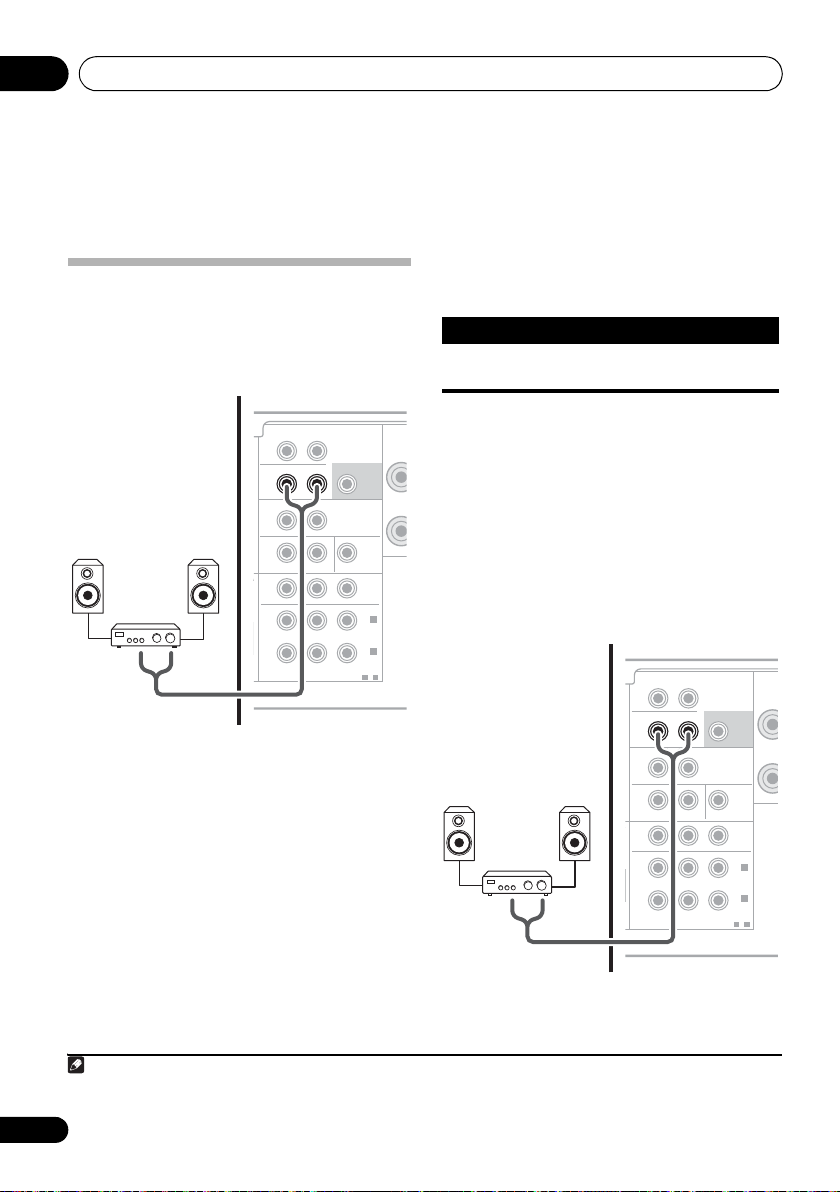

Use the PRE OUT outputs to connect the surround back speakers

Connect the PRE OUT outputs of the unit and additional amplifier to add a surround back speaker.

Surround back

channel amplifier

ANALOG

INPUT

SURROUND

L (Single)R

BACK

ZONE2 OUT

L R

DVR/VCR VIDEO

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

UNBAL

Ω

LOOP

COMPONENT VIDEO

• You can use the additional amplifier on the surround back channel pre-outs for a single speaker as well. In this case plug the amplifier into the left (L (Single)) terminal only.

Surround Back speakers

SPEAKERS A

AUDIO

SUBWOOFER

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

1-2

FRONT

SPEAKERS B

PRE OUT

YPBP

ASSIGNABLE

Class 2 Wiring

SBL SBR

SURR

English

Deutsch

Français

Italiano

Nederlands

Español

Page 24

Connecting up03

Placing the speakers

To achieve the best possible surround sound, install your speakers as shown below.

5.1 channel surround system:

Front left

Surround

left

Center

Subwoofer

120°

6.1 channel surround system:

Front left

Surround

left

Center

Subwoofer

120°

Surround Back

7.1 channel surround system:

Front left Front right

Surround

left

Surround back

Center

Subwoofer

90°

left

60°

Front right

120°

Front right

120°

90°

Surround back right

Surround right

Where you put your speakers in the room has a big effect on the quality of the sound. The following guidelines should help you to get the best sound from your system.

• The subwoofer can be placed on the floor. Ideally, the other speakers should be at about ear-level when you’re listening to them. Putting the speakers on the floor (except the subwoofer), or mounting them very high on a wall is not recommended.

• For the best stereo effect, place the front speakers 2 m to 3 m (6 ft. to 9 ft.) apart, at equal distance from the TV.

• When placing speakers near the TV, we recommend using magnetically shielded speakers to prevent possible interference, such as discoloration of the picture when the TV is switched on. If you do not have magnetically shielded speakers and notice discoloration of the TV picture, move the speakers farther away from the TV.

• If you’re using a center speaker, place the front speakers at a wider angle. If not, place them at a narrower angle.

• Place the center speaker above or below the TV so that the sound of the center channel is localized at the TV screen. Also, make sure the center speaker does not cross the line formed by the leading edge of the front left and right speakers.

• It is best to angle the speakers towards the listening position. The angle depends on the size of the room. Use less of an angle for bigger rooms.

• Surround and surround back speakers should be positioned 60 cm to 90 cm (2 ft. to 3 ft.) higher than your ears and titled slight downward. Make sure the speakers don’t face each other. For DVD-Audio, the speakers should be more directly behind the listener than for home theater playback.

Note

1 • This layout is available only when the additional amplifier is connected to the unit and the surround back speakers are

connected to the amplifier. For details, see Use the PRE OUT outputs to connect the surround back speakers on page 23.

• When the Surround back channel processing is set to SB CH ON (see page 37) in this layout, sound is output from the surround back speakers even with the use of 5.1ch input signal.

Page 25

Connecting up 03

• If the surround speakers cannot be set directly to the side of the listening position with a 7.1-channel system, the surround effect can be enhanced by turning off the UP Mix function (see Setting the Up Mix function on page 37).

• Try not to place the surround speakers farther away from the listening position than the front and center speakers. Doing so can weaken the surround sound effect.

Caution

• Make sure that all speakers are securely installed. This not only improves sound quality, but also reduces the risk of damage or injury resulting from speakers being knocked over or falling in the event of external shocks such as earthquakes.

Switching the speaker system

Three speaker system settings are possible using the SPEAKERS button.

• Use the SPEAKERS button on the front panel to select a speaker system setting.

CONTROL

MULTI-ZONE

ON/OFF

SPEAKERS

• SPAB – Sound is output from speaker system A, the two speakers in speaker system B, and the subwoofer. Multichannel sources are downmixed only when the STEREO or A.L.C mode is selected for stereo output from speaker

systems A and B.

• SP – No sound is output from the speakers but from the headphone jack.

English

Deutsch

Français

Italiano

Nederlands

Press repeatedly to choose a speaker system option:

• SPA – Sound is output from the speakers connected to the A speaker terminals and SURROUND BACK PRE OUT (multichannel playback is possible).

• SPB – Sound is output from the two speakers connected to speaker system B (only stereo playback is possible).

Note

1 The subwoofer output depends on the settings you made in Speaker Setting on page 42. However, if SPB is selected above,

no sound is heard from the subwoofer (the LFE channel is not downmixed).

2 You can use speakers with a normal impedance between 6 Ω and 16 Ω. However, be aware that only the front speakers are set

to a value between 12 Ω and 16 Ω when you select SPAB.

Español

Page 26

Controls and displays04

Chapter 4:

Controls and displays

Front panel

1 23 64 5

STANDBY/ON

INPUT SELECTOR

 STANDBY/ON

INPUT SELECTOR

Selects an input source.

3 Tuner control buttons

BAND

Switches between AM, FM ST (stereo) and FM MONO radio bands (page 48).

TUNE +/–

Used to find radio frequencies (page 48) and SIRIUS Radio channels (page 63).

TUNER EDIT Use with TUNE +/–, PRESET +/– and ENTER to memorize and name stations for

recall (page 48, 49). Used to preset the channel in SIRIUS Radio (page 63).

PRESET +/–

Use to select preset radio stations (page 49) and to select SIRIUS Radio channels (page 63).

4 Character display

See Display on page 28.

PHASE

CONTROL

–

STEREO/

TUNE

ADVANCED SURROUND

STANDARD SURROUND

A.L.C.

PRESET

TUNER EDIT ENTER

SPEAKERS

TUNE

BAND

AUTO SURROUND/ STREAM DIRECT

PHONES

7 8 10 13129 11

MCACC

dial

Lights when Acoustic Calibration EQ (page 36) is on (Acoustic Calibration EQ is automatically set to on after the Auto MCACC Setup (page 9)).

MASTER VOLUME

PHONES

Use to connect headphones (page 40).

8 Listening mode buttons

AUTO SURROUND/STREAM DIRECT

Switches between Auto surround mode (Auto playback on page 33) and Stream Direct playback. Stream Direct playback bypasses the tone controls for the most accurate reproduction of a source (page 36).

STEREO/A.L.C.

Switches between stereo playback, Auto level control stereo mode (page 35) and Front Stage Surround Advance modes (page 35).

–

CONTROL

USB

PRESET

MULTI-ZONE

ON/OFF

VIDEO INPUT

iPod

indicator

jack

RLAUDIOVIDEO

AUDIO/VIDEO MULTI- CHANNEL RECEIVER VSX

MCACC

SETUP MIC

dial

–

MASTER VOLUME

819H

Page 27

Controls and displays 04

ADVANCED SURROUND

Switches between the various surround modes (page 34).

STANDARD SURROUND

Press for Standard decoding and to switch between the various 2 Pro Logic II, 2 Pro Logic IIx and NEO:6 options (page 33).

9SPEAKERS

Use to change the speaker system (page 25).

10 MULTI ZONE controls

If you’ve made MULTI-ZONE connections (see MULTI-ZONE listening on page 46) use these controls to control the sub zone from the main zone (see Using the MULTI-ZONE controls on page 47).

iPod

/USB terminal

Use to connect your Apple iPod or USB mass storage device as an audio source (page 58 and page 60).

AUDIO/VIDEO

input

See Connecting to the front panel video terminal on page 20.

MCACC SETUP MIC

jack

Use to connect a microphone when performing Auto MCACC setup.

Operating range of remote control

The remote control may not work properly if:

• There are obstacles between the remote control and the receiver’s remote sensor.

• Direct sunlight or fluorescent light is shining onto the remote sensor.

• The receiver is located near a device that is emitting infrared rays.

• The receiver is operated simultaneously with another infrared remote control unit.

STANDBY/ON

INPUT SELECTOR

PHASE

CONTROL

BAND

TUNE

–

AUTO SURROUND/

STREAM DIRECT

TUNE

STEREO/ A.L.C.

PHONES

ADVANCED

TUNER

SURROUND

EDIT ENTER

STANDARD

AUDIO

SURROUND

/ VIDEO MULTI-

PRESET

–

CHANNEL

SPEAKERS

RECEIVER

PRESET

VSX

CONTROL MULTI-ZONE

– 519V

ON/OFF

MASTER VOLUME

PORTABLE

7 m (23 ft.)

English

Deutsch

Français

Italiano

Nederlands

Español

Page 28

Controls and displays04

Display

1 2 3 4 5 6 7 8

1PHASE

Lights when the Phase Control is switched on (page 11).

2AUTO

Lights when the Auto Surround feature is switched on (see Auto playback on page 33).

3ST

Lights when a stereo FM broadcast is being received in auto stereo mode.

4TUNE

Lights when a normal broadcast channel or SIRIUS channel is being received.

5ZONE

Lights when the MULTI-ZONE feature is active (page 46).

6 Speaker indicators

Lights to indicate the current speaker system,

A and/or B (page 25).

7 Sleep timer indicator

Lights when the receiver is in sleep mode (page 32).

8 Tuner/SIRIUS preset indicators

PRESET

Shows when a preset radio station is registered or called.

MEM

Blinks when a radio station is registered.

11 12 13 14 14 1615

9 PRESET Information or Input signal indicator

Shows the preset number of the tuner or the input signal type, etc.

10 Character display

Displays various system infomation.

11 DTS indicators

DTS

Lights when a source with DTS encoded audio signals is detected.

Lights when a source with DTS-EXPRESS or DTS-HD encoded audio signals is detected.

Lights when a source with DTS-ES encoded audio signals is detected.

96/24

Lights when a source with DTS 96/24 encoded audio signals is detected.

NEO:6

When one of the NEO:6 modes of the receiver is on, this lights to indicate NEO:6 processing (page 33).

12 Dolby Digital indicators

Lights when a Dolby Digital encoded signal is detected.

Page 29

Controls and displays 04

HD+

Lights when a source with Dolby Digital Plus encoded audio signals is detected.

Lights when a source with Dolby TrueHD encoded audio signals is detected.

Lights when a source with Dolby Digital EX encoded audio signals is detected.

2PLllx

Lights to indicate 2 Pro Logic II / 2 Pro Logic IIx decoding (see Listening in surround sound on page 33 for more on this).

13 ADV.S.

Lights when one of the Advanced Surround modes has been selected (see Using the Advanced surround effects on page 34 for more on this).

14 SIGNAL SELECT indicators

DIGITAL

Lights when a digital audio signal is selected. Blinks when a digital audio signal is not selected.

HDMI

Lights when an HDMI signal is selected. Blinks when an HDMI signal is not selected.

15 UP MIX indicator

Lights when the UP MIX Setting is set to ON (see page 37). Also, lights when DIMMER is set to off.

16 DIR.

Lights when the DIRECT or PURE DIRECT mode is switched on (page 36).

English

Deutsch

Français

Italiano

Nederlands

Español

Page 30

Controls and displays04

Remote control

RECEIVER

BD TV

CD CD-R

VIDEO MULTI IN

iPod USB

AUTO/

DIRECT

AUDIO

PARAMETER

TOP MENU

HOME MENU SETUP

iPod

CTRL

CATEGORY

HDD

S.RETRIEVER

SB CH

DIMMER

D.ACCESS

BASS

INPUT SELECT

ZONE 2 ON/OFF

SIRIUS

STEREO/

A.L.C.

ENTER

DVD

PHASE

SPEAKERS

RECEIVER

212 3

6 7

TV CONTROL

INPUT

DVR

TUNER

AUX

SIGNAL SEL

BD MENU

STANDARD

TUNER EDIT

TOOLS

RETURN ANT

VCR

CH SELECT

ENTER

SOURCE

ADV SURR

BAND

TRE

DISPLAY

MIDNIGHT

VOL

MASTER VOLUME

MUTE

SLEEP

SHIFT

1 INPUT SELECT

Use to select the input source.

 RECEIVER

Switches the receiver between standby and on.

3 RECEIVER

Switches the remote to control the receiver (used to select the white commands above the number buttons (S.RETRIEVER, etc)). Also use this button to set up surround sound (page 41) or Audio parameters (page 38).

4 ZONE 2 ON/OFF

Switches zone 2 of the multi-zone function between on and off.

MULTI CONTROL

buttons

Press to select control of other components (see Controlling the rest of your system on page 51

SIGNAL SEL

Use to select an input signal (page 40). Press BD first to access:

BD MENU

Displays the disc menu of Blu-ray Discs.

7 Listening mode buttons

AUTO/DIRECT

Switches between Auto surround mode (Auto playback on page 33) and Stream Direct playback. Stream Direct playback bypasses the tone controls for the most accurate reproduction of a source (page 36).

STEREO/A.L.C.

Switches between stereo playback, Auto level control stereo mode (page 35) and Front Stage Surround Advance modes (page 35).

STANDARD

Press for Standard decoding and to switch between 2 Pro Logic II options (page 33).

ADV SURR

Switches between the various surround modes (page 34).

Page 31

Controls and displays 04

8 System Setup and Component control buttons

The following button controls can be accessed after you have selected the corresponding MULTI CONTROL button (BD, TV, etc.).

Press RECEIVER first to access:

AUDIO PARAMETER

Use to access the Audio options (page 38).

SETUP

Press to access the System Setup menu (page 41).

RETURN

Confirm and exit the current menu screen.

Press BD or DVR first to access:

TOP MENU

Displays the disc ‘top’ menu of a BD/DVD.

HOME MENU

Displays the HOME MENU screen.

RETURN

Confirm and exit the current menu screen.

Displays the TOOLS menu screen of Blu-ray Disc player.

Press TUNER or SIRIUS first to access:

T.EDIT

Memorizes stations for recall (page 48 and

64). When TUNER is pressed, also used to change the name (page 49).

BAND

Switches between AM, FM ST (stereo) and FM MONO radio bands (page 48).

CATEGORY

Press to browse SIRIUS radio broadcasts.

Press iPod USB first to access:

iPod CTRL

Switches between the iPod controls and the receiver controls (page 60).

9  (TUNE /, PRESET /), ENTER

Use the arrow buttons when setting up your surround sound system (page 41). Also used to control BD/DVD menus/options.

Use the TUNE / buttons can be used to find radio frequencies (page 48) and the PRESET / buttons can be used to select preset radio stations (page 49).

10 Component control buttons

The main buttons ( control a component after you have selected it using the input source buttons.

The controls above these buttons can be accessed after you have selected the corresponding input source button (for example BD, DVR or TV). These buttons also function as described below.

Press RECEIVER first to access:

BASS –/+

Use to adjust Bass

TRE –/+

Use to adjust Treble

Press TV first to access:

ANT

Use to select the VHF/UHF antennas or Cable TV.

11 Number buttons and other component controls

Use the number buttons to directly select a radio frequency (page 48) or the tracks on a CD, DVD, etc. There are other buttons that can be accessed after the RECEIVER button is pressed. (For example MIDNIGHT, etc.)

HDD*, DVD*, VCR*

These buttons switch between the hard disk, DVD and VCR controls for HDD/DVD/ VCR recorders.

, , etc.) are used to

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 The tone controls are disabled when the listening mode is set to DIRECT or PURE DIRECT.

Page 32

Controls and displays04

S.RETRIEVER

Press to restore CD quality sound to compressed audio sources (page 36).

Press to switch on/off Acoustic Calibration EQ setting (page 36).

CH SELECT

Press repeatedly to select a channel, then use +/– to adjust the level (page 43).

CH SELECT +/–

Use to adjust the channel level.

SB CH

Press to select ON, AUTO, OFF the surround back channel.

PHASE

Press to switch on/off Phase Control (page 11).

DIMMER

Dims or brightens the display. The brightness can be controlled in four steps.

SPEAKERS

Use to change the speaker system (page 25).

MIDNIGHT

Switches to Midnight or Loudness listening (page 38).

SLEEP

Press to change the amount of time before the receiver switches into standby (30 min – 60 min – 90 min – Off). You can check the remaining sleep time at any time by pressing SLEEP once.

Press SIRIUS first to access:

D.ACCESS

After pressing, you can access a radio station directly using the number buttons (page 63).

12  SOURCE

Press to turn on/off other components connected to the receiver (see page 53 for more on this).

13 TV CONTROL buttons

These buttons are dedicated to control the TV assigned to the TV button. Thus if you only have one TV to hook up to this system assign it to the TV button. (see page 52 for more on this).



Use to turn on/off the power of the TV.

INPUT

Use to select the TV input signal.

CH +/–

Use to select channels.

VOL +/–

Use to adjust the volume on your TV.

14 MASTER VOLUME +/–

Use to set the listening volume.

15 MUTE

Mutes/unmutes the sound.

16 DISPLAY

Switches the display of this unit. The input name, listening mode or sound volume can be checked by selecting an input source.

SHIFT

Press to access the ‘boxed’ commands (above the buttons) on the remote. These buttons are marked with an asterisk (* ) in this section. This button is also used for operating ZONE 2 (page 47).

Page 33

Listening to your system 05

Chapter 5:

Listening to your system

Important

• The listening modes and many features described in this section may not be available depending on the current source, setting and status of the receiver.

Auto playback

The simplest, most direct listening option is the Auto Surround feature. With this, the receiver automatically detects what kind of source you’re playing and selects multichannel or stereo playback as necessary.

STEREO/

AUTO/

A.L.C.

DIRECT

• While listening to a source, press AUTO/DIRECT

for auto playback of a

source.

Press repeatedly until AUTO SURROUND shows briefly in the display (it will then show the decoding or playback format). Check the digital format indicators in the display to see how the source is being processed.

STANDARD

ADV SURR

Listening in surround sound

Using this receiver, you can listen to any source in surround sound. However, the options available will depend on your speaker setup and the type of source you’re listening to.

The following modes provide basic surround sound for stereo and multichannel sources.

STEREO/

AUTO/

DIRECT

• While listening to a source, press STANDARD

If the source is Dolby Digital, DTS, or Dolby Surround encoded, the proper decoding format will automatically be selected and shows in the display.

When the surround back speaker is not connected

With two channel sources, you can select from:

• DOLBY PLII MOVIE – Up to 5.1 channel sound, especially suited to movie sources

• DOLBY PLII MUSIC sound, especially suited to music sources

• DOLBY PLII GAME – Up to 5.1 channel sound, especially suited for video games

• DOLBY PRO LOGIC – 4.1 channel surround sound

When the surround back speaker is connected.

If you connected surround back speakers, see also Using surround back channel processing on page 37.

STANDARD

A.L.C.

– Up to 5.1 channel

English

Deutsch

Français

ADV SURR

Italiano

Nederlands

Español

Note

1 Stereo surround (matrix) formats are decoded accordingly using NEO:6 CINEMA or DOLBY PLIIx MOVIE (see Listening in

surround sound above for more on these decoding formats).

2 For more options using this button, see Using Stream Direct on page 36. 3 When listening to 2-channel sources in DOLBY PLII MUSIC mode, there are three further parameters you can adjust:

C.WIDTH, DIMEN., and PNRM.. See Setting the Audio options on page 38 to adjust them.

4 • If surround back channel processing (page 37) is switched off, or the surround back speakers are set to NO, DOLBY PLIIx

becomes DOLBY PLII (5.1 channel sound).

• In modes that give 6.1 channel sound, the same signal is heard from both surround back speakers.

Page 34

Listening to your system05

With two channel sources, you can select from:

• DOLBY PLIIx MOVIE – Up to 7.1 channel sound, especially suited to movie sources

• DOLBY PLIIx MUSIC – Up to 7.1 channel sound, especially suited to music sources

• DOLBY PLIIx GAME – Up to 7.1 channel sound, especially suited to video games

• NEO:6 CINEMA – 6.1 channel sound, especially suited to movie sources

• NEO:6 MUSIC – 6.1 channel sound, especially suited to music sources

• DOLBY PRO LOGIC – 4.1 channel surround sound (sound from the surround speakers is mono)

With multichannel sources, if you have connected surround back speaker(s) and have selected SB CH ON, you can select (according

to format):

• DOLBY PLIIx MOVIE – See above (only available when you’re using two surround back speakers)

• DOLBY PLIIx MUSIC – See above

• DOLBY DIGITAL EX – Creates surround back channel sound for 5.1 channel sources and provides pure decoding for

6.1 channel sources (like Dolby Digital Surround EX)

• DTS-ES – Allows you to hear 6.1 channel playback with DTS-ES encoded sources

• DTS NEO:6 – Allows you to hear 6.1 channel playback with DTS encoded sources

Using the Advanced surround effects

The Advanced surround feature creates a variety of surround effects. Try different modes with various soundtracks to see which you like.

•Press

ADV SURR

listening mode.

• ACTION – Designed for action movies with dynamic soundtracks.

• DRAMA – Designed for movies with lots of dialog.

• ENT.SHOW – Suitable for musical sources.

• ADVANCED GAME – Suitable for video games.

• SPORTS – Suitable for sports programs.

• CLASSICAL – Gives a large concert halltype sound.

• ROCK/POP – Creates a live concert sound for rock and/or pop music.

• UNPLUGGED – Suitable for acoustic music sources.

• EXT.STEREO – Gives multichannel sound to a stereo source, using all of your speakers.

STEREO/

AUTO/

DIRECT

A.L.C.

STANDARD

ADV SURR

repeatedly to select a

Note

1 When listening to 2-channel sources in DOLBY PLIIx MUSIC mode, there are three further parameters you can adjust:

C.WIDTH, DIMEN., and PNRM.. See Setting the Audio options on page 38 to adjust them.

2 When listening to 2-channel sources in NEO:6 CINEMA or NEO:6 MUSIC mode, you can also adjust the C.IMG effect

(see Setting the Audio options on page 38).

Page 35

Listening to your system 05

Listening in stereo

When you select STEREO you will hear the source through just the front left and right speakers (and possibly your subwoofer depending on your speaker settings). Dolby Digital and DTS multichannel sources are downmixed to stereo. In the Auto level control stereo mode (A.L.C.), this unit equalizes playback sound levels if each sound level varies with the music source recorded in a portable audio player.

STEREO/

AUTO/

STEREO/

STANDARD

A.L.C.

DIRECT

A.L.C.

• While listening to a source, press STEREO/A.L.C.

for stereo playback.

Press repeatedly to switch between:

• STEREO – The audio is heard with your surround settings and you can still use the Midnight, Loud ness, Phase Control, Sound Retriever and Tone functions.

• A.L.C. – Listening in Auto level control stereo mode.

• F.S.S.ADVANCE – See Using Front Stage Surround Advance below for more on this.

ADV SURR

Using Front Stage Surround Advance

The Front Stage Surround Advance function allows you to create natural surround sound effects using just the front speakers and the subwoofer.

STEREO/

AUTO/

STEREO/

STANDARD

A.L.C.

DIRECT

A.L.C.

• While listening to a source, press STEREO/A.L.C.

to select Front Stage

Surround Advance modes.

• STEREO – See Listening in stereo above for

CATEGORY

on the remote control,

to confirm and exit the

0.0 to 9.0 (frames)

1 second = 30 frames

Default: 0.0

MIDNIGHT

LOUDNESS

CH1 – Channel 1 is heard only

CH2 – Channel 2 is heard only

CH1 CH2 – Both channels heard from front speakers

TUNER EDIT

TOOLS

ENTER

RETURN

button.

OFF

(NTSC)

M/L OFF

OFF

MASTER VOLUME

BAND

Page 39

Listening to your system 05

Setting What it does Option(s)

DRC

(Dynamic Range Control)

LFE ATT

(LFE Attenuate)

HDMI

(HDMI Audio)

A.DLY

(Auto Delay)

C.WIDTH

(Center Width) (Applicable only when using a center speaker)

DIMEN.

(Dimension)

PNRM.

(Panorama)

C.IMG

(Center image) (Applicable only when using a center speaker)

a. You can change the MIDNIGHT/LOUDNESS options at any time by using MIDNIGHT button. b. You can change the Sound Retriever feature at any time by using S.RETRIEVER button. c. WMA and MP3 playback available only via iPod/USB input. d. This setting works only with dual mono encoded Dolby Digital and DTS soundtracks. e. The initial set AUTO is only available for Dolby TrueHD signals. Select MAX or MID for signals other than

f. This feature is only available when the connected display supports the automatic audio/video synchronizing

g. Only available with 2-channel sources in DOLBY PLII MUSIC mode. h. Only when listening to 2-channel sources in NEO:6 CINEMA and NEO:6 MUSIC mode.

Dolby TrueHD.

capability (‘lip-sync’) for HDMI. If you find the automatically set delay time unsuitable, set A.DLY to OFF and adjust the delay time manually. For more details about the lip-sync feature of your display, contact the manufacturer directly.

Adjusts the level of dynamic range for movie soundtracks

optimized for Dolby Digital, DTS, Dolby Digital Plus, Dolby

TrueHD, DTS-HD and DTS-HD Master Audio (you may

need to use this feature when listening to surround sound

at low volumes).

Some Dolby Digital and DTS audio sources include ultra-

low bass tones. Set the LFE attenuator as necessary to

prevent the ultra-low bass tones from distorting the sound

from the speakers.

The LFE is not limited when set to 0 dB, which is the

recommended value. When set to –10 dB, the LFE is

limited by the respective degree. When OFF is selected, no

sound is output from the LFE channel.

Specifies the routing of the HDMI audio signal out of this

receiver (amp) or through to a TV or flat panel TV. When

THRU is selected, no sound is output from this receiver.

This feature automati cally corrects the audio-to-video delay

between components connected with an HDMI cable. The

audio delay time is set depending on the operational status

of the display connected with an HDMI cable. The video

delay time is automatica lly adjusted according to the audio

delay time.

Spreads the center channel between the front right and left

speakers, making it sound wider (higher settings) or

narrower (lower settings).

Adjusts the surround sound balance from front to back,

making the sound more distant (minus settings), or more

forward (positive settings).

Extends the front stereo image to include surround

speakers for a ‘wraparound’ effect.

Adjust the center image to create a wider stereo effect with

vocals. Adjust the effect from

right and left speakers) to

speaker only).

0 (a ll c en ter cha nne l se nt to f ron t

10 (center channel sent to the center

LFEATT 0 (0 dB)

LFEATT 10 (–10 dB)/

LFEATT ** (OFF)

(NEO:6 MUSIC),

10 (NEO:6 CINEMA)

AUTO

MAX

MID

OFF

AMP

THRU

OFF

0 to 7

Default: 3

–3 to +3

Default: 0

OFF

0 to 10

Default: 3

English

Deutsch

Français

Italiano

Nederlands

Español

Page 40

Listening to your system05

Playing other sources

1 Turn on the power of the playback component.

2 Turn on the power of the receiver.

3 Select the source you want to playback. Use the MULTI CONTROL buttons (INPUT SELECTOR).

4 Start playback of the component you selected in step 1.

Choosing the input signal

On this receiver, it is possible to switch the input signals for the different inputs as described below.

1 Press

2 Press signal corresponding to the source component.

When DIGITAL (C1/O1/O2) or HDMI (H) is selected and the selected audio input is not provided, A (analog) is automatically selected.

Each press cycles through the following:

• A – Selects the analog inputs.

• DIGITAL – Selects the digital input. The coaxial 1 input is selected for C1, and the optical 1 or 2 audio input is selected for O1 or O2.

RECEIVER

on the remote control.

SIGNAL SEL

to select the input

• HDMI – Selects an HDMI signal. H can be selected for BD/DVD, TV/SAT or DVR/VCR input. For other inputs, HDMI cannot be

selected.

When set to DIGITAL or HDMI, 2 lights when a Dolby Digital signal is input, and DTS lights when a DTS signal is input.

When the HDMI is selected, the A and DIGITAL indicators are off (see page 29).

Selecting the multichannel analog inputs

If you have connected a decoder or a BD/DVD player with multichann el analog outputs to this receiver (page 15), you must select the analog multichannel inputs for surround sound.

• Press MULTI IN on the remote control.

To cancel playback from the multichannel inputs, switches to the other input signal.

Using the headphone

1 Insert the headphone into the PHONE jack.

2 Press RECEIVER then press the SPEAKERS button to select SP OFF.

The sound is heard from the headphone and no sound is heard from the speakers connected to this receiver. The listening mode when the sound is heard from the headphone can be selected only from STEREO or A.L.C..

Note

1 • This receiver can only play back Dolby Digital, PCM (32 kHz to 96 kHz) and DTS (including DTS 96 kHz / 24 bit) digital signal

formats. The compatible signals via the HDMI terminals are: Dolby Digital, DTS, SACD (DSD 2 ch), PCM (32 kHz to 192 kHz sampling frequencies), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS, DTS-HD Master Audio and DVD Audio (including 192 kHz). With other digital signal formats, set to A (analog) (the MULTI IN or TUNER).

• You may get digital noise when a LD or CD player compatible with DTS is playing an analog signal. To prevent noise, make the proper digital connections (page 14) and set the signal input to C1/O1/O2 (DIGITAL).

• Some DVD players don’t output DTS signals. For more details, refer to the instruction manual supplied with your DVD player.

2 When the HDMI option in Setting the Audio options on page 38 is set to THRU, the sound will be heard through your TV, not

from this receiver.

3 • During playback from the multichannel inputs, you can’t use any of the sound features/modes and only the volume and

channel levels can be set.

• Change the output settings of the systems with multichannel analog outputs according to the number of the speakers connected to the receiver.

Page 41

The System Setup menu 06

Chapter 6:

The System Setup menu

• Auto MCACC – This is a quick and

Using the System Setup menu

The following section shows you how to make detailed settings to specify how you’re using the receiver, and also explains how to fine-tune individual speaker system settings to your liking.

AUDIO

PARAMETER

TOP

RECEIVER

BD TV

INPUT SELECT

ZONE 2 ON/OFF

TV CONTROL

INPUT

DVR

SOURCE

HOME MENU

SETUP

iPod

CATEGORY

1 Switch on the receiver and your TV. Use the  RECEIVER button to switch on.

2 Press RECEIVER on the remote control, then press the SETUP button.

An on-screen display (OSD) appears on your TV. Use /// and ENTER on the remote control to navigate through the screens and select menu items. Press RETURN to confirm and exit the current menu.

3 Select the setting you want to adjust.

CTRL

ENTER

TUNER EDIT

TOOLS

RETURN

BAND

MASTER VOLUME

effective automatic surround setup (see

Automatically setting up for surround sound (MCACC) on page 9).

• Manual SP Setup – Specify the size, number, distance and overall balance of the speakers you’ve connected (see Manual speaker setup on page 41).

• Input Assign – Specify what you’ve connected to the component video inputs (see The Input Assign menu on page 44).

Manual speaker setup

This receiver allows you to make detailed settings to optimize the surround sound performance. You only need to make these settings once (unless you change the placement of your current speaker system or add new speakers).

These settings are designed to fine-tune your system, but if you’re satisfied with the settings made in Automatically setting up for surround sound (MCACC) on p a ge 9 , i t i sn ’t ne ce ss ary to make all of these settings.

English

Deutsch

Français

Italiano

Nederlands

Español

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

Caution

• The test tones used in the System Setup are output at high volume.

Return

Note

1 If headphones are connected to the receiver, disconnect them. 2 • You can’t use the System Setup menu when the iPod/USB input is selected.

• Press SETUP at any time to exit the System Setup menu.

• The OSD will not appear if you have connected using the HDMI output to your TV. Use component or composite connections for system setup.

Page 42

The System Setup menu06

1 Select ‘Manual SP Setup’ then press ENTER.

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

Return

2.Manual SP Setup

a.Speaker Setting

b.Crossover Network

c.Channel Level

d.Speaker Distance

Return

2 Select the setting you want to adjust.

If you are doing this for the first time, you may want to adjust these settings in order:

• Speaker Setting – Specify the size and number of speakers you’ve connected (see below).

• Crossover Network – Specify which frequencies will be sent to the subwoofer (page 43).

• Channel Level – Adjust the overall balance of your speaker system (page 43).

• Speaker Distance – Specify the distance of your speakers from the listening position (page 44).

3 Make the adjustments necessary for each setting, pressing RETURN to confirm after each screen.

Speaker Setting

Use this setting to specify your speaker configuration (size, number of speakers). It is a good idea to make sure that the settings made in Automatically setting up for surround sound (MCACC) on page 9 are correct.

1 Select ‘Speaker Setting’ from the Manual SP Setup menu.

Return

2a.Speaker Setting

Front Center Surr Surr. Back Subwoofer:

SMALL

[ SMALL ] [ SMALL ] [ NO ] YES

Return

2.Manual SP Setup

a.Speaker Setting

b.Crossover Network

c.Channel Level

d.Speaker Distance

2 Choose the set of speakers that you want to set then select a speaker size.

Use / to select the size (and number) of each of the following speakers:

• Front – Select LARGE if your front speakers reproduce bass frequencies effectively, or if you didn’t connect a subwoofer. Select SMALL to send the bass frequencies to the subwoofer.

• Center – Select LARGE if your center speaker reproduces bass frequencies effectively, or select SMALL to send bass frequencies to the other speakers or subwoofer. If you didn’t connect a center speaker, choose NO (the center channel is sent to the other speakers).

• Surr – Select LARGE if your surround speakers reproduce bass frequencies effectively. Select SMALL to send bass frequencies to the other speakers or subwoofer. If you didn’t connect surround speakers choose NO (the sound of the surround channels is sent to the other speakers).

Note

1If you select SMALL for the front speakers, the subwoofer will automatically be fixed to YES. Also, the center, surround and

surround back speakers can’t be set to LARGE if the front speakers are set to SMALL. In this case, all bass frequencies are sent to the subwoofer.

Page 43

The System Setup menu 06

• Surr. Back – Select the number of surround back speakers you have (one, two

or none).

Select LARGE if your surround back speakers reproduce bass frequencies effectively. Select SMALL to send bass frequencies to the other speakers or subwoofer. If you didn’t connect surround back speakers choose NO.

• Subwoofer – LFE signals and bass frequencies of channels set to SMALL are output from the subwoofer when YES is selected (see notes below ). Choose the PLUS setting if you want the subwoofer to output bass sound continuously or you want deeper bass (the bass frequencies that would normally come out the front and center speakers are also routed to the subwoofer). If you did not connect a subwoofer choose NO (the bass frequencies are output from other speakers).

3 When you’re finished, press RETURN.

You return to the Manual SP Setup menu.

Tip

• If you have a subwoofer and like lots of bass, it may seem logical to select LARGE for your front speakers and PLUS for the subwoofer. This may not, however, yield the best bass results. Depending on the speaker placement of your room you may actually experience a decrease in the amount of bass due to low frequency cancellations. In this case, try changing the position or direction of speakers. If you can’t get good results, listen to the bass response with it set to PLUS and YES or the front speakers set to LARGE and SMALL alternatively and let your ears judge which sounds best. If you’re having problems, the easiest option is to route all the bass sounds to the subwoofer by selecting SMALL for the front speakers.

Crossover Network

• Default setting: 100Hz

This setting decides the cutoff between bass sounds playing back from the speakers selected as LARGE, or the subwoofer, and bass sounds playing back from those selected as SMALL. It also decides where the cutoff will be for bass sounds in the LFE channel.

1 Select ‘Crossover Network’ from the Manual SP Setup menu.

Return

2b.Crossover Network

Frequency 100Hz

Return

2.Manual SP Setup

a.Speaker Setting

b.Crossover Network

c.Channel Level

d.Speaker Distance

2 Choose the frequency cutoff point.

Frequencies below the cutoff point will be sent to the subwoofer (or LARGE speakers).

3 When you’re finished, press RETURN.

You return to the Manual SP Setup menu.

Channel Level

Using the channel level settings, you can adjust the overall balance of your speaker system, an important factor when setting up a home theater system.

1 Select ‘Channel Level’ from the Manual SP Setup menu.

Return

2c.Channel Level

Test Tone Manual

ENTER:NextReturn

2.Manual SP Setup

a.Speaker Setting

b.Crossover Network

c.Channel Level

d.Speaker Distance

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 • If the surround speakers are set to NO, the surround back speakers will automatically be set to NO.

• If you select one surround back speaker only, make sure that additional amplifier is hooked up to the PRE OUT SURROUND BACK L (Single) terminal.

2 For more on selecting the speaker sizes, see Speaker Setting on page 42.

Page 44

The System Setup menu06

2 Select a setup option.

• Manual – Move the test tone manually from speaker to speaker and adjust individual channel levels.

• Auto – Adjust channel levels as the test tone moves from speaker to speaker automatically.

3 Confirm your selected setup option.

The test tones will start after you press ENTER. After the volume increases to the reference level, test tones will be output.

2c.Channel Level

Test Tone [ Manual ]

Please Wait . . .20 Caution

Loud test tones will be output.

 Return

4 Adjust the level of each channel using /.

If you selected Manual, use / to switch speakers. The Auto setup will output test tones in the order shown on-screen:

2c.Channel Level

Front L Center Front R Surround R Surr. Back R Surr. Back L Surround L Subwoofer

0dB

[ 0dB] [ 0dB] [ 0dB] [ ––– ] [ ––– ] [ 0dB] [ 0dB]

Return

Speaker Distance

For good sound depth and separation from your system, you need to specify the distance of your speakers from the listening position. The receiver can then add the proper delay needed for effective surround sound.

1 Select ‘Speaker Distance’ from the Manual SP Setup menu.

Return

2d.Speaker Distance

Front L Center Front R Surround R Surr. Back R Surr. Back L Surround L Subwoofer

10.0 ft

[ 10.0 ft ] [ 10.0 tt ] [ 10.0 ft ] [ –––– ] [ –––– ] [ 10.0 ft ] [ 10.0 ft ]

Return

2.Manual SP Setup

a.Speaker Setting

b.Crossover Network

c.Channel Level

d.Speaker Distance

2 Adjust the distance of each speaker using /.

You can adjust the distance of each speaker in

0.1 feet increments.

3 When you’re finished, press RETURN.

You return to the Manual SP Setup menu.

The Input Assign menu

You only need to make settings in the Input Assign menu if you have connected equipment using component video cables.

• Default settings: Adjust the level of each speaker as the test tone is emitted.

5 When you’re finished, press RETURN.

You return to the Manual SP Setup menu.

Component 1 – BD Component 2 – TV

If your component is connected via a component video cable to an input terminal other than the default, you must tell the receiver which input terminal your component

Tip

• You can change the channel levels at any time by press RECEIVER, then press CH SELECT and +/– on the remote control. You

is connected to, or else you may see the composite video input instead of the component video signal. For more on this, see Using the component video jacks on page 19.

can also press CH SELECT and use / to select the channel, and then use / to adjust the channel levels.

Note

1 • If you are using a Sound Pressure Level (SPL) meter, take the readings from your main listening position and adjust the level

of each speaker to 75 dB SPL (C-weighting/slow reading).

• The subwoofer test tone is output at low volumes. You may need to adjust the level after testing with an actual soundtrack.

Page 45

The System Setup menu 06

1 Press then press the

RECEIVER

SETUP

on the remote control,

button.

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

Return

2 Select ‘Input Assign’ from the System Setup menu.

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

Return

3 Select ‘Component Input’ from the Input Assign menu.

3.Input Assign

a.Component Input

3a.Component Input

Component–1 BD Component–2 [ TV ]

5 Select the component that corresponds with the one you connected to that input. Select between BD, TV, DVR, MULTI (MULTI CH IN) or OFF.

•Use / and ENTER to do this.

• If you assign a component input to a certain function, any component inputs previously assigned to that function will automatically be switched off.

• Make sure you have connected the audio from the component to the corresponding inputs on the rear of the receiver.

• If you connect any source component to the receiver using a component video input, you should also have your TV connected to this receiver’s

VIDEO OUT

output (down converting

COMPONENT

component video is not possible after assigning an input).

6 When you’re finished, press RETURN.

You return to the Input Assign menu.

English

Deutsch

Français

Italiano

Nederlands

Return

4 Select the number of the component video input to which you’ve connected your video component.

The numbers correspond with the numbers beside the inputs on the rear of the receiver.

Español

Page 46

Using the MULTI-ZONE feature07

Chapter 7:

Using the MULTI-ZONE feature

MULTI-ZONE listening options

MULTI-ZONE listening

This receiver can power up to two independent systems in separate rooms after you have made the proper MULTI-ZONE connections. An example MULTI-ZONE setup is shown below.

SURROUND

BACK

ZONE2 OUT

DVR/VCR VIDEO

OUT

MONITOR OUT BD/DVD IN TV/SA T IN

AUDIO IN

COMPONENT VIDEO

Different sources can be playing in two zones at the same time or, depending on your needs, the same source can also be used. The main and sub zones have independent power (the main zone power can be off while the sub zone is on) and the sub zone can be controlled by the remote or front panel controls.

Making MULTI-ZONE connections

It is possible to make these connections if you have a separate speakers for your sub zone

(ZONE 2). amplifier for your sub zone.

You will also need a separate

L (Single)R

L R

PRE OUT

SUBWOOFER

YPBP

ASSIGNABLE

AUDIO

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

1-2

The following table shows what you can listen to in the sub zone:

Sub Zone Input sources available

ZONE 2 The built-in tuner and other analog

audio sources.

a. You cannot select the MULTI IN inputs and iPod/ USB inputs in ZONE 2.

SPEA

Basic MULTI-ZONE setup (

ZONE 2

• Connect a separate amplifier to the

2 AUDIO OUT

jacks on the rear of this

receiver.

You should have a pair of speakers attached to the sub zone amplifier as shown in the following illustration.

SURROUND

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SA T IN

AUDIO IN

COMPONENT VIDEO

)

ZONE

AUDIO

L (Single)R

BACK

PRE OUT

SUBWOOFER

PRE OUT

L R

DVR/VCR VIDEO

YPBP

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

SPEA

Note

1 You can’t use sound controls (such as the bass/treble controls or Midnight listening) or any surround modes with a separate

amplifier in the sub zone. You can, however, use the features available with your sub zone amplifier.

Page 47

Using the MULTI-ZONE feature 07

Using the MULTI-ZONE controls

The following steps use the front panel controls to select sources. See MULTI-ZONE remote controls below.

AUDIO/VIDEO MULTI-CHANNEL RECEIVER VSX

–

PORTABLE

button

819H

MASTER VOLUME

STANDBY/ON

INPUT SELECTOR

1 Press the

PHASE

CONTROL

BAND

PHONES

TUNE –TUNE

AUTO SURROUND/ STREAM DIRECT

SPEAKERS

STEREO/

ADVANCED

STANDARD

A.L.C.

SURROUND

CONTROL

PRESET –PRESET

TUNER EDIT ENTER

SPEAKERS

CONTROL

USB

MULTI-ZONE

ON/OFF

MULTI-ZONE ON/OFF

MULTI-ZONE

ON/OFF

VIDEO INPUT

iPod

RL AUDIOVIDEO

on the front panel.

Each press selects a MULTI-ZONE option:

• ZONE 2 ON – Switches the MULTI-ZONE feature on

• ZONE 2 OFF – Switches the MULTI-ZONE feature off

The ZONE indicator lights when the MULTIZONE control has been switched ON.

2 Press

CONTROL

• When the receiver is on,1 make sure that any operations for the sub zone are done while ZONE 2 shows in the display. If this is not showing, the front panel controls affect the main zone only.

3Use the

INPUT SELECTOR

dial to select

the source for the zone you have selected.

For example, Z2: CDR sends the source connected to the CDR inputs to the sub room (ZONE 2).

•If you select TUNER, you can use the tuner controls to select a preset station (see Saving station presets on page 48 if you’re

unsure how to do this).

If you select SIRIUS, you can only switch between PRESET modes.

4 When you’re finished, press

CONTROL

again to return to the main zone controls.

You can also press the MULTI-ZONE ON/OFF button on the front panel to switch off all

output to the sub zone.

MULTI-ZONE remote controls

Press the RECEIVER button on the remote control, then with the SHIFT button pressed, press the buttons below to operate the corresponding zone.

The following table shows the possible MULTIZONE remote controls:

Button What it does

ZONE 2 ON/OFF

INPUT SELECT

MULTI CONTROL

buttons

a. Without pressing the SHIFT button, you can switch power on/off in the sub zone.

Switches on/off power in the sub zone.

Use to select the input source in the sub zone.

Use to select the input source directly in the sub zone.

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 If the receiver is in standby, the display is dimmed, and ZONE2 ON continues to show in the display. 2 The tuner cannot be tuned to more than one station at a time. Therefore, changing the station in one zone also changes the

station in the other zone. Please be careful not to change stations when recording a radio broadcast.

3 • You won’t be able to switch the main zone off completely unless you’ve switched off the MULTI-ZONE control first.

• If you don’t plan to use the MULTI-ZONE feature for a while, turn off the power in both the sub and main rooms so that this receiver is in standby.

• Volume level cannot be adjusted with this receiver. Use the separate amplifier connected to the ZONE2 OUT to adjust the volume.

Page 48

Using the tuner08

Chapter 8:

Using the tuner

Improving FM stereo sound

Listening to the radio

The following steps show you how to tune in to FM and AM radio broadcasts using the automatic (search) and manual (step) tuning functions. Once you are tuned to a station you can memorize the frequency for recall later— see Saving station presets below for more on how to do this.

BD TV DVR

CD CD-R

VIDEO MULTI IN

INPUT

TUNER

AUX

AUDIO

PARAMETER

TOP MENU

HOME MENU SETUP

iPod

CATEGORY

1 Press TUNER to select the tuner.

2 Use BAND to change to BAND (FM or AM), if necessary.

Each press switches the band between FM (stereo or mono) and AM.

3 Tune to a station.

There are three ways to do this:

Automatic tuning

To search for stations in the currently selected band, press and hold TUNE / for about a second. The receiver will start searching for the next station, stopping w he n i t h as fo un d o ne. R ep ea t t o s ea rc h f or other stations.

Manual tuning

To change the frequency one step at a time, press TUNE /.

High speed tuning

Press and hold TUNE / for high speed tuning. Release the button at the frequency you want.

Note

1 If the receiver is left disconnected from the AC power outlet for over a month, the station memories will be lost and will have

to be reprogrammed.

CTRL

ENTER

TUNER EDIT

TOOLS

RETURN

BAND

MASTER VOLUME

If the TUNE or ST indicators don’t light when tuning to an FM station because the signal is weak, press the BAND button to select FM MONO and set the receiver to the mono reception mode. This should improve the sound quality and allow you to enjoy the broadcast.

Saving station presets

If you often listen to a particular radio station, it’s convenient to have the receiver store the frequency for easy recall whenever you want to listen to that station. This saves the effort of manually tuning in each time. This unit can memorize up to 30 stations. When saving an FM frequency.

RECEIVER

BD TV

CD CD-R

VIDEO MULTI IN

iPod USB

1 Tune to a station you want to memorize.

See Listening to the radio above for more on this.

2 Press TUNER EDIT. The display shows PRESET, then a blinking MEM and station preset.

INPUT SELECT

ZONE 2 ON/OFF

SIRIUS

TV CONTROL

INPUT

DVR

TUNER

AUX

SIGNAL SEL

BD MENU

SOURCE

VOL

AUDIO

PARAMETER

TOP MENU

HOME

MENU SETUP

iPod

CTRL

CATEGORY

HDD

BASS

ENTER

DVD3VCR

TUNER EDIT

TOOLS

RETURN ANT

TRE

BAND

MEMORY

DISPLAY

MASTER VOLUME

MUTE

Page 49

Using the tuner 08

3 Press PRESET / to select the station preset you want.

You can also use the number buttons.

4 Press ENTER.

After pressing ENTER, the preset number stop blinking and the receiver stores the station.

Listening to station presets

You will need to have some presets stored to do this. See Saving station presets on page 48 if you haven’t done this already.

1 Press PRESET / to select the station preset you want.

• You can also use the number buttons on the remote control to recall the station preset.

Naming preset stations

For easier identification, you can name all of your preset stations.

1 Choose the station preset you want to name.

See Listening to station presets above for how to do this.

2 Press TUNER EDIT twice.

The cursor at the first character position is blinking on the display.

3 Input the name you want.

Choose a name up to eight characters long.

•Use the PRESET / buttons to select character position.

•Use the TUNE / buttons to select characters.

• The name is stored when ENTER is pressed.

• Once you have named a station preset, Press DISPLAY to show the name. When you want to return to the frequency display, press DISPLAY several times to show the frequency.

English

Deutsch

Français

Italiano

Nederlands

Español

Tip

• To erase a station name, follow steps 1 and 2, and press ENTER while the display is blank. Press TUNER EDIT while the display is blank, to keep the previous name.

Page 50

Making recordings09

Chapter 9:

Making recordings

1 Select the source you want to record.

Making an audio or a video recording

You can make an audio or a video recording from the built-in tuner, or from an audio or video source connected to the receiver (such as a CD player or TV).

Keep in mind you can’t make a digital recording from an analog source or vice-versa, so make sure the components you are recording to/from are hooked up in the same way (see Connecting up on page 12 for more on connections).

If you want to record a video source, you also need to use the same type of connection for the source as for the recorder. For example, you can’t record a component hooked up to composite video jacks with a recorder hooked up to the component video outputs (see page 18 for more on video connections).

RECEIVER

INPUT SELECT

ZONE 2

RECEIVER

ON/OFF

BD TV

BD TV DVR

CD CD-R

TV CONTROL

INPUT

DVR

TUNER

SOURCE

Use the MULTI CONTROL buttons (or INPUT SELECT).

2 Select the input signal (if necessary). Press the RECEIVER button then press SIGNAL SEL to select the input signal corresponding to

the source component (see page 40 for more on this).

3 Prepare the source you want to record.

Tune to the radio station, load the CD, video, DVD etc.

4 Prepare the recorder.

Insert a blank tape, MD, video etc. into the recording device and set the recording levels.

Refer to the instructions that came with the recorder if you are unsure how to do this. Most video recorders set the audio recording level automatically—check the component’s instruction manual if you’re unsure.

5 Start recording, then start playback of the source component.

VIDEO MULTI IN

VIDEO

iPod USB

Note

1 • The receiver’s volume, balance, tone (bass, treble, loudness), and surround effects have no effect on the recorded signal.

• Some digital sources are copy-protected, and can only be recorded in analog.

• Some video sources are copy-protected. These cannot be recorded.

SIRIUS

AUX

SIGNAL SEL

BD MENU

VOL

Page 51

Controlling the rest of your system 10

Chapter 10:

Controlling the rest of your system

Setting the remote to control other components

Most components can be assigned to one of the MULTI CONTROL buttons using the component’s manufacturer preset code stored in the remote.

However, please note that there are cases where only certain functions may be controllable after assigning the proper preset code, or the codes for the manufacturer in the remote control will not work for the model that you are using.

• You can cancel or exit any of the steps by pressing RECEIVER.

• After one minute of inactivity, the remote automatically exits the operation.

Note

1 While pressing the press and hold the ‘1’ button for three seconds.

2 Press the

MULTI CONTROL

the component you want to control.

The component can be assigned to the BD, TV, DVR or VIDEO button.

3 Use the number buttons to enter the preset code.

You can find the preset codes on page 55. If the correct code has been input the power of

the component being input will turn on or off. The power of the component being input will

only turn on or off if that component is able to be turned on directly by remote control.

4 Repeat steps 2 through 3 to try a different code, or to enter a code for another component you want to control.

5 When you’re done, press

RECEIVER

button for

RECEIVER

button,

English

Deutsch

Français

Italiano

Nederlands

Español

Selecting preset codes directly

ZONE 2

RECEIVER

BD TV DVR

CD CD-R

VIDEO MULTI IN

VIDEO

ON/OFF

TV CONTROL

INPUT

TUNER

AUX

HDD

DVD

VCR

PHASE

CH SELECT

ENTER

DISPLAY

SLEEP CH

MIDNIGHT

SHIFT

S.RETRIEVER

SB CH

DIMMER

D.ACCESS

SPEAKERS

Clearing all the remote control settings

You can clear all presets and restore the factory default settings.

• While pressing the press and hold the ‘0’ button for three seconds.

RECEIVER

Note

1 TV codes (for example, codes for TV, CATV, Satellite TV or DTV) can only be assigned to the TV button.

button,

Page 52

Controlling the rest of your system10

Controls for TVs

This remote control can control components after entering the proper codes or teaching the receiver the commands (see Controlling the rest of your system on page 51 for more on this). Use the MULTI CONTROL buttons to select the component

•The TV CONTROL buttons on the remote control are dedicated to control the TV assigned to the TV button.

Button(s) Function Components

TV CONTROL  Switches the DTV on or off.

Switches the TV or CATV between standby and on.

TV CONTROL INPUT

TV CONTROL CH +/–

TV CONTROL VOL +/–

 SOURCE Press to switch the component assigned to the TV

ANT Use to select the VHF/UHF antennas or Cable TV. HOME MENU Use as the GUIDE button for navigating. RETURN Use to select closed captioning with DTV.

Number buttons

+10 button Use to add a decimal points when selecting TV channels. ENTER Use to enter a channel. MENU Press to display the DTV menu.

 &

ENTER CH +/– Selects channels.

Switches the TV input. (Not possible with all models.)

Selects channels.

Adjust the TV volume.

button on or off.

Use to select a specific TV channel.

Select the menu screen. Press to select or adjust and navigate items on the

menu screen.

DTV Cable TV/Satellite TV/TV TV

Cable TV/Satellite TV/TV/DTV

Cable TV/TV Cable TV/Satellite TV/TV/DTV DTV Cable TV/Satellite TV/TV/DTV

DTV Cable TV/Satellite TV/TV/DTV DTV Cable TV/Satellite TV/TV Cable TV/Satellite TV/TV/DTV

Cable TV/Satellite TV/TV/DTV

Page 53

Controlling the rest of your system 10

Controls for other components

This remote control can control these components after entering the proper codes or teaching the receiver the commands (see Controlling the rest of your system on page 51 for more on this). Use

the MULTI CONTROL buttons to select the component.

Button(s) Function Components

 SOURCE Press to switch the component between standby and on. BD/CD/MD/CD-R/VCR/

 Press to return to the start of the current track.

 Press to advance to the start of the next track.

 Pause playback or recording. BD/CD/MD/CD-R/VCR/

 Start playback. BD/CD/MD/CD-R/VCR/

 Hold down for fast forward playback. BD/CD/MD/CD-R/VCR/

 Hold down for fast reverse playback. BD/CD/MD/CD-R/VCR/

 Stops playback (on some models, pressing this when the

Number buttons

+10 button Selects tracks higher than 10. (For example, press +10

ENTER Chooses the disc. Multiple CD player

Repeated presses skips to the start of previous tracks.

Repeated presses skips to the start of following tracks.

disc is already stopped will cause the disc tray to open).

Directly access tracks on a program source. CD/MD/CD-R/VCR/LD

Use to enter a title/chapter/track number. BD/DVD/DVR player

then 3 to select track 13.)

Use as the ENTER button. BD/DVD player Displays the DISC NAVI screen for DVR players. DVR player Changes sides of the LD. LD player

DVD/LD/ DVR player/ Cassette deck

BD/CD/MD/CD-R/VCR/ DVD/DVR/LD player

DVD/LD/DVR player/ Cassette deck

DVD/LD/ DVR player/ Cassette deck

DVD/LD/DVR player/ Cassette deck

BD/CD/MD/CD-R/VCR/ DVD/LD/DVR player/ Cassette deck

player

BD/DVD/CD/MD/CD-R/ VCR/LD player

English

Deutsch

Français

Italiano

Nederlands

Español

Page 54

Controlling the rest of your system10

Button(s) Function Components

DISPLAY Press to display information. BD/DVD/DVR player TOP MENU Displays the disc ‘top’ menu of a BD/DVD player. BD/DVD/DVR player MENU Displays menus for the current BD/DVD or DVR you are

 Pauses the tape. Cassette deck  Stops the tape. Cassette deck

ENTER Starts playback. Cassette deck

/ Fast rewinds/fast forwards the tape. Cassette deck ,

ENTER & RETURN

HOME MENU

CH +/– Selects channels. VCR/DVR player

HDD (SHIFT + 1

DVD (

SHIFT + 2

VCR (

SHIFT + 3

using.

Navigates BD/DVD menu/options. BD/DVD/DVR player

Displays the HOME MENU. BD/DVD/DVR player

Switches to the hard disk controls when using an HDD/

)

DVD recorder. Switches to the DVD controls when using an HDD/DVD

)

recorder. Switches to the VCR controls when using an HDD/DVD/

)

VCR recorder.

BD/DVD/DVR player

DVR player

Page 55

Controlling the rest of your system 10

Preset Code List

You should have no problem controlling a component if you find the manufacturer in this list, but please note that there are cases where codes for the manufacturer in the list will not work for the model that you are using. There are also cases where only certain functions may be controllable after assigning the proper preset code.

DVD

Manufacturer Code

Accurian 2092 Advent 2072 Aiwa 2012 Akai 2066 Alco 2070 Allegro 2087 Amphion MediaWorks

2037

AMW 2037 Apex 2002, 2018, 2079,

2080

Apple 2058 Arrgo 2088 Aspire 2073 Astar 2052 Audiovox 2070 Axion 2040 Bang & Olufsen 2081 Blaupunkt 2080 Blue Parade 2078 Boston 2059 Broksonic 2066 California Audio Labs

2068

CambridgeSoundWorks

2065

CineVision 2087 Coby 2029 Curtis Mathes 2089 CyberHome 2000, 2088 Cytron 2039 Daewoo 2021, 2087 Denon 2026, 2068 Desay 2055 DiamondVision 2042 Disney 2022 Durabrand 2090 Emerson 2067, 2082, 2091 Enterprise 2082 ESA 2053, 2091 Fisher 2083 Funai 2091 GE 2016, 2077, 2080 GFM 2043 Go Video 2087 Gradiente 2068

Greenhill 2080 Haier 2094 Harman/Kardon 2030,

2084

Hitachi 2011 Hiteker 2079 iLive 2062 Ilo 2038 Initial 2038, 2080 Insignia 2036, 2064, 2091 Integra 2078 iSymphony 2060 JBL 2084 JVC 2013 Kawasaki 2070 Kenwood 2028, 2068 KLH 2070, 2080 Koss 2024, 2069, 2075 Landel 2093 Lasonic 2085 Lenoxx 2074, 2090 LG 2019, 2051, 2061, 2082,

2087

Liquid Video 2075 Liteon 2025, 2092 Magnavox 2067, 2076,

2091

Memorex 2066 Microsoft 2077 Mintek 2038, 2080, 2086 Mitsubishi 2020 Nesa 2080 Next Base 2093 Nexxtech 2056 Onkyo 2076 Oppo 2041, 2057 Oritron 2069, 2075 Panasonic 2005, 2007,

2017, 2032, 2033, 2050, 2068, 2076

Philips 2045, 2076 Pioneer 2014, 2034, 2078,

2120, 2121, 2122, 2125, 2126

Proceed 2079 Proscan 2077 Qwestar 2069

RCA 2008, 2016, 2070,

2077, 2078, 2080

Regent 2074 Rio 2087 Rowa 2071 Samsung 2009, 2011, 2015,

2031, 2044, 2068

Sansui 2066 Sanyo 2066, 2083 Sharp 2035 Sherwood 2063 Shinsonic 2086 Sonic Blue 2087 Sony 2003, 2004, 2010,

2012, 2027, 2046, 2047, 2048

Sungale 2054 Superscan 2067 Sylvania 2023, 2067, 2091 Symphonic 2023 Teac 2070 Technics 2068 Theta Digital 2078 Toshiba 2001, 2006, 2049,

2066, 2076

Trutech 2000 Urban Concepts 2076 US Logic 2086 Venturer 2070 Xbox 2077 Yamaha 2005, 2068 Zenith 2019, 2076, 2082,

2087

Manufacturer Code

Admiral

0001, 0014

Adventura Aiwa Akai Albatron Alleron America Action Amtron Anam Anam National AOC Apex

0012

0002

0002, 0100

0097

0009

0104

0008

0104

0003, 0008

0004, 0005, 0006, 0100

0021, 0102, 0106

Audiovox Aventura Axion Bang & Olufsen Belcor Bell & Howell Benq Bradford Brillian Brockwood Broksonic Candle

Carnivale Carver CCE Celebrity Celera Changhong Citizen

Clarion Coby Colortyme Concerto Contec Contec/Cony Craig Crosley Crown CTX Curtis Mathes

CXC Cytron Daewoo

Daytron Dell DiamondVision Dimensia Disney Dumont Durabrand

Dwin Electroband

0008, 0104

0103

0094

0111

0004

0001

0064

0008, 0104

0109

0004

0104

0004, 0006, 0012,

0100

0101

0110

0002

0106

0004, 0006, 0008,

0100

0104

0056

0004, 0006

0104

0007, 0008

0008, 0104

0081, 0101

0008, 0104

0063

0000, 0004, 0006, 0014, 0100, 0101

0008, 0104

0093

0004, 0005, 0006,

0023

0004, 0006

0073

0096

0000

0046

0004, 0011, 0099

0041, 0103,

0104

0014

0002

English

Deutsch

Français

Italiano

Nederlands

Español

Page 56

Controlling the rest of your system10

Electrograph Electrohome

0004, 0006

Element Emerson

0008, 0009, 0023, 0103, 0104

Emprex Envision Epson ESA Fujitsu Funai

0104

Futuretech Gateway GE

0000, 0003, 0004, 0006,

0010, 0016, 0039

GFM Gibralter

0100

Goldstar

0007, 0100

Gradiente Grunpy Haier Hallmark Harman/Kardon Harvard Havermy Hewlett Packard Hisense Hitachi Hyundai Ilo

0089, 0091

IMA Infinity InFocus Initial Insignia Inteq Janeil JBL

0101

JC Penney

0005, 0006, 0010

JCB

0002

Jensen JVC

0007, 0010, 0044

Kawasho KEC Kenwood KLH Kloss Novabeam

0012

KTV LG

0005, 0052, 0078, 0097

Logik

0107

0002, 0003,

0082

0004, 0006, 0007,

0092

0004, 0006, 0100

0061

0103

0009

0008, 0009, 0103,

0008, 0104

0067, 0107, 0108

0080, 0084

0004, 0011, 0099,

0004, 0005, 0006,

0066

0008, 0009, 0104

0112

0004, 0006

0101

0008, 0104

0014

0053

0069

0004, 0006, 0007

0098

0008

0101 0074

0091

0085, 0086

0099

0012

0000, 0004,

0004, 0006

0002, 0004, 0006

0104

0004, 0006, 0100

0106

0008,

0008, 0100, 0104, 0110

0001

Luxman

0004, 0006

LXI

0000, 0006, 0101, 0102

Magnavox

Majestic Marantz

Matsushita Maxent Megapower Megatron Memorex

MGA Midland Mintek Mitsubishi

Monivision Montgomery Ward Motorola MTC Multitech NAD NEC

Net-TV Nikko Norcent Olevia Onwa Oppo Optimus Optoma Optonica Orion Panasonic

Penney Philco

Philips

Philips Magnavox Pilot Pioneer Polaroid Portland Prima Princeton Prism Proscan Proton Protron Proview Pulsar

0004, 0006, 0019, 0020, 0037, 0042, 0100, 0101

0001

0004, 0006, 0062,

0100, 0101

0105

0087, 0107

0097

0006

0001, 0005, 0006,

0041

0004, 0005, 0006, 0100

0010, 0011, 0099

0091

0004, 0005,

0006, 0014, 0045

0097

0003, 0014

0004, 0005, 0006, 0100

0008, 0104, 0110

0006, 0102

0003, 0004, 0005, 0006,

0100

0107

0006, 0100

0060

0048, 0054, 0059

0008, 0104

0095

0105

0075

0014

0025

0003, 0010,

0017, 0027, 0105, 0121

0100, 0102

0003, 0004, 0005,

0006, 0007, 0100, 0101

0003, 0004, 0007,

0019, 0020, 0101

0004, 0100

0004, 0006, 0120

0057, 0106

0004, 0005, 0006

0065

0097

0010

0000

0004, 0006, 0007

0055

0068

0004, 0011, 0099

0001

0019

Quasar

0003, 0010, 0105

Radio Shack Radio Shack/Realistic

0000, 0004, 0006, 0007, 0008

RCA

0006, 0013, 0024, 0035

Realistic Runco Sampo

0107

Samsung

0007, 0022, 0032, 0076, 0077, 0083, 0100, 0110

Sansui Sanyo Sceptre Scotch Scott

0008, 0009, 0090, 0104

Sears

0009, 0101, 0102, 0103

Sharp

0014, 0033

Sheng Chia Shogun Signature Sony

0030, 0031, 0034

Soundesign

0008, 0009, 0104

Squareview SSS Starlite Superscan Supre-Macy Supreme SVA Sylvania

0079, 0080, 0100, 0101, 0103

Symphonic

0103, 0104

Syntax Syntax-Brillian Tandy Tatung Technics Techwood Teknika

0006, 0007, 0008, 0009, 0101, 0104

TMK TNCi Toshiba

0038, 0040, 0043, 0102

Vector Research

0100, 0104

0000, 0003, 0004, 0005,

0100, 0104

0011, 0099, 0100

0004, 0006, 0100,

0004, 0005, 0006,

0025

0004, 0050

0072

0006

0004, 0006, 0007,

0000, 0004, 0006,

0004, 0006, 0007,

0014

0004

0001

0002, 0018, 0029,

0004, 0006,

0103

0004, 0008, 0104

0008, 0104

0014

0012

0002

0088

0004, 0006, 0049,

0008, 0041,

0054

0014

0003, 0108

0010, 0105

0004, 0006, 0010

0001, 0004, 0005,

0004, 0006 0099

0026, 0028, 0036,

0100

Vidikron

101

Vidtech

0004, 0005, 0006

Viewsonic Viking

0012

Viore

0089

Vizio

0004, 0070, 0071, 0108

Wards

0000, 0001, 0004, 0005, 0006, 0009, 0100, 0101

Waycon

0102

Westinghouse White Westinghouse

0023

Yamaha

0004, 0005, 0006,

0100

Zenith

0001, 0004, 0011, 0015, 0099

VCR

Manufacturer Code

ABS 1017 Adventura 1005 Aiwa 1005 Alienware 1017 American High 1004 Asha 1002 Audio Dynamics 1000 Audiovox 1003 Bang & Olufsen 1032 Beaumark 1002 Bell & Howell 1001 Calix 1003 Candle 1002, 1003 Canon 1004 Citizen 1002, 1003 Colortyme 1000 Craig 1002, 1003 Curtis Mathes 1000, 1002,

1004

Cybernex 1002 CyberPower 1017 Daewoo 1005 DBX 1000 Dell 1017 DIRECTV 1016, 1020, 1022,

1023, 1024, 1027, 1030, 1031

Dish Network 1029 Dishpro 1029 Durabrand 1018 Dynatech 1005 Echostar 1029 Electrohome 1003 Electrophonic 1003 Emerson 1003, 1004, 1005 Expressvu 1029 Fisher 1001

0058, 0107

0047, 0051

Page 57

Controlling the rest of your system 10

Fuji 1004 Funai 1005 Garrard 1005 Gateway 1017 GE 1002, 1004 GOI 1029 Goldstar 1000, 1003 Gradiente 1005 Harley Davidson 1005 Harman/Kardon 1000 Headquarter 1001 Hewlett Packard 1017 HNS 1016 Howard Computers 1017 HP 1017 HTS 1029 Hughes Network

Systems 1016, 1020,

1022, 1023, 1024

Humax 1016, 1020 Hush 1017 iBUYPOWER 1017 Instant Replay 1004 JC Penney 1000, 1001,

1002, 1003, 1004

JCL 1004 JVC 1000, 1001, 1020, 1029 Kenwood 1000, 1001 Kodak 1003, 1004 LG 1003 Linksys 1017 Lloyd's 1005 LXI 1003 Magnavox 1004, 1018 Magnin 1003 Marantz 1000, 1001, 1004 Marta 1003 Matsushita 1004 Media Center PC 1017 MEI 1004 Memorex 1001, 1002,

1003, 1004, 1005, 1018, 1019

MGN Technology 1002 Microsoft 1017 Mind 1017 Mitsubishi 1010 Motorola 1004 MTC 1002 Multitech 1002, 1005 NEC 1000, 1001 Nikko 1003 Niveus Media 1017 Noblex 1002 Northgate 1017 Olympus 1004 Optimus 1003

Orion 1014, 1019 Pioneer 1120 Panasonic 1004, 1008 Philco 1004 Philips 1004, 1011, 1016,

1020, 1022, 1023, 1024, 1025

Philips Magnavox 1011 Pilot 1003 Proscan 1030 Pulsar 1018 Quarter 1001 Quartz 1001 Quasar 1004 Radio Shack 1003 Radio Shack/Realistic

1001, 1002, 1003, 1004, 1005

Radix 1003 Randex 1003 RCA 1002, 1004, 1007,

1016, 1020, 1022, 1030, 1031

Realistic 1001, 1002, 1003,

1004, 1005

ReplayTV 1026 Ricavision 1017 Runco 1018 Samsung 1002, 1016, 1022,

1024

Sanky 1018 Sansui 1014, 1019 Sanyo 1001, 1002 Sears 1001, 1003, 1004 Sharp 1012 Shogun 1002 Singer 1004 Sonic Blue 1026 Sony 1006, 1009, 1017,

1021

Stack 1017 STS 1004 Sylvania 1004, 1005 Symphonic 1005 Systemax 1017 Tagar Systems 1017 Tandy 1001 Tashiko 1003 Teac 1005 Technics 1004 Teknika 1003, 1004, 1005 Tivo 1016, 1020, 1021,

1022, 1025

TMK 1002 Toshiba 1015, 1017, 1028 Totevision 1002, 1003 Touch 1017

UltimateTV 1031 Unitech 1002 Vector Research 1000 Video Concepts 1000 Videosonic 1002 Viewsonic 1017 Voodoo 1017 Wards 1002, 1003, 1004,

1005

XR-1000 1004, 1005 Yamaha 1000, 1001 Zenith 1013, 1018 ZT Group 1017

English

Deutsch

Français

Italiano

Nederlands

Español

Page 58

Other connections11

MASTER

VOLUME

SPEAKERS

CONTROL

MULTI-ZONE

ON/OFF

MCACC

SETUP MIC

ENTER

VIDEO INPUT

RL AUDIOVIDEO

iPod

USB

PRESET –PRESET

Chapter 11:

Other connections

Caution

• Before making or changing the connections,

switch off the power and disconnect the power cord from the power outlet. Plugging in components should be the last connection you make with your system.

• Do not allow any contact between speaker wires from different terminals.

Connecting an iPod

This receiver has a dedicated iPod terminal that will allow you to control playback of audio content from your iPod using the controls of this receiver.

•Push down on the PUSH OPEN tab to access the iPod terminal.

iPod cable

VIDEO INPUT

iPod

USB

RLAUDIOVIDEO

This receiver

Music

Genius >

Playlists Artists Albums Songs Radio Genres Composers Audiobooks

iPod





Connecting your iPod to the receiver

1 Set this receiver to the standby mode, and then use the iPod cable to connect your iPod to the iPod terminal on the front panel of this receiver.

For the cable connection, refer to also the operating instructions for iPod.

Note

1 • This system is compatible with the audio and the video of the iPod nano, iPod (fifth generation), iPod classic, iPod touch and

iPhone (iPod shuffle not supported). However, that some of the functions may be restricted for some models. Note, however, compatibility may vary depending on the software version of your iPod and iPhone. Please be sure to use the latest available software version.

• iPod and iPhone are licensed for reproduction of non-copyrighted materials or materials the user is legally permitted to

reproduce.

• Features such as the equalizer cannot be controlled using this receiver, and we recommend switching the equalizer off

before connecting.

• Pioneer cannot under any circumstances accept responsibility for any direct or indirect loss arising from any inconvenience

or loss of recorded material resulting from the iPod failure.

Page 59

Other connections 11

2 Switch the receiver on and press the USB input source

button to switch the

iPod

receiver to the iPod.

The front panel display shows Loading while the receiver verifies the connection and retrieves data from the iPod.

3Use the

TOP MENU

button to display iPod

Top menu.

When the display shows Top Menu you’re ready to play music from the iPod.

• If after pressing iPod the display shows NO DEVICE, try switching off the receiver and reconnecting the iPod to the receiver.

iPod playback

To navigate songs on your iPod, you can take advantage of the OSD of your TV connected to this receiver. operations for music in the front panel display of this receiver.

Finding what you want to play

When your iPod is connected to this receiver, you can browse songs stored on your iPod by playlist, artist, album name, song name, genre or composer, similar to using your iPod directly.

1Use the then press

• To return to the previous level any time, press RETURN.

2Use the selected category (e.g., albums).

You can also control all

iPod Top

[ Playlists [ Artists [ Albums [ Songs [ Podcasts [

Genres [ Composers [ Audiobooks [ Shuffle Songs

ENTER Return

/

buttons to select a category

ENTER

to browse that category.

/

buttons to browse the

] ] ] ] ] ] ] ] ]

•Use / to move to previous/next levels.

3 Continue browsing until you arrive at



what you want to play, then press playback.

to start

Navigation through categories on your iPod looks like this:

Playlists  Songs Artists  Albums  Songs Albums  Songs Songs Podcasts Genres  Artists  Albums  Songs Composers  Albums  Songs Audiobooks Shuffle Songs

Tip

• You can play all of the songs in a particular category by selecting the All item at the top of each category list. For example, you can play all the songs by a particular artist.

Basic playback controls

The following table shows the basic playback controls for your iPod:

Button What it does

 Press to start playback.

If you start playback when something other than a song is selected, all the songs that fall into that category will play.

 Pauses playback, or restarts playback

when paused. ENTER Press to set the play and pause modes. / Press and hold during playback to start

scanning. / Press to skip to previous/next track.

Press repeatedly to switch between

One

Repeat All

and

Repeat Off

Repeat

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 The controls of your iPod (excluding the iPod touch and iPhone) will be inoperable when connected to this receiver (Pioneer

shows in the iPod display).

2 • Note that non-roman characters in the title are displayed as *.

• This feature is not available for photos or video clips on your iPod.

• It is not possible to output the iPod audio to ZONE 2.

3 If you’re in the song category, you can also press ENTER to start playback.

Page 60

Other connections11

Button What it does

Press repeatedly to switch between

Shuffle Songs, Shuffle Albums and Shuffle Off.

DISPLAY Press repeatedly to change the song

/ When browsing, press to move to

/

TOP MENU

RETURN Press to return to the previous level.

playback information displayed in the front panel display.

previous/next levels. During Audiobook playback, press to

switch the playback speed: Faster  Normal  Slower

Press to return to the iPod Top menu screen.

Watching photos and video content

To view photos or video on your iPod, since video control is not possible using this receiver, you must use the main controls of your iPod

instead.

Important

• To play photos or video on your iPod, you must connect the composite MONITOR

OUT jack and TV.

1 Press controls for photo and video playback.

The receiver controls will be unavailable while you are watching iPod videos or browsing photos.

2 Press the receiver controls when you’re done.

iPod CTRL

to switch to the iPod

again to switch back to

About iPod

“Made for iPod” means that an electronic accessory has been designed to connect specifically to iPod and has been certified by the developer to meet Apple performance standards.

“Works with iPhone” means that an electronic accessory has been designed to connect specifically to iPhone and has been certified by the developer to meet Apple performance standards.

Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.

iPod is a trademark of Apple Inc., registered in the U.S. and other countries. iPhone is a trademark of Apple Inc.

Connecting a USB device

It is possible to listen to two-channel audio2 using the USB interface on the front of this

receiver. Connect a USB mass storage device as shown below.

Note

1 • iPod photos and video content can be viewed only when the iPod is connected to the iPod VIDEO input on the front panel.

· • This feature can only be used with an iPod having video output. 2 This includes playback of WMA/MP3/MPEG-4 AAC files (except files with copy-protection or restricted playback). 3 • Compatible USB devices include external magnetic hard drives, portable flash memory (particularly keydrives) and digital audio

players (MP3 players) of format FAT16/32. It is not possible to connect this receiver to a personal computer for USB playback.

• Pioneer cannot guarantee compatibility (operation and/or bus power) with all USB mass storage devices and assumes no

responsibility for any loss of data that may occur when connected to this receiver.

• With large amounts of data, it may take longer for the receiver to read the contents of a USB device.

Page 61

Other connections 11

MASTER VOLUME

SPEAKERS

CONTROL

MULTI-ZONE

ON/OFF

MCACC

SETUP MIC

VIDEO INPUT

RL AUDIOVIDEO

iPod

USB

•Push down on the PUSH OPEN tab to access the USB terminal.

VIDEO INPUT

iPod

USB

RLAUDIOVIDEO

Basic playback controls

The following table shows the basic controls on the remote for USB playback. Press iPod USB to switch the remote control to the iPod USB operation mode.

Button What it does

 Starts normal playback.  Pauses/unpauses playback. / Press to skip to previous/next track.

/

Press and hold during playback to start scanning.

This receiver

Press repeatedly to switch between Repeat Folder, Repeat One and

USB mass storage device

Repeat All. Press repeatedly to switch between

Shuffle On and Shuffle Off.

Connecting your USB device to the receiver

1 Switch on the receiver and your TV.

2 Press

iPod USB

switch the receiver to the iPod USB. NO DEVICE appears in the OSD.

3 Connect your USB device.

on the remote control to

DISPLAY Press repeatedly to change the song

playback information displayed in the front panel display.

/ /

During playback, press to skip to previous/next track.

TOP MENU Press to return to the menu screen. RETURN Press to return to the previous level.

The USB terminal is located on the front panel. Loading appears in the OSD as this receiver

starts recognizing the USB device connected. After the recognition, a playback screen appears

in the OSD and playback starts automatically.

USB MP3

Relax Your Body

Kevin Jackson We are all one

32kbps 0:01

001/004PLAY

R:Fld S:On

Return

File/Folder number File format

Repeat or Shuffle Song name

Artist name Album name

Elapsed time

Bit rates

Important

If a USB Error message lights in the display, try following the points below:

• Switch the receiver off, then on again.

• Reconnect the USB device with the receiver switched off.

• Select another input source (like BD), then switch back to iPod USB.

• Use a dedicated AC adapter (supplied with the device) for USB power.

For more information on error messages, see USB messages on page 68.

If this doesn’t remedy the problem, it is likely your USB device is incompatible.

Note

1 Make sure the receiver is in standby when disconnecting the USB device. 2 • If the file selected cannot be played back, this receiver automatically skips to the next file playable.

• When the file currently being played back has no title assigned to it, the file name is displayed in the OSD instead; when neither the album name nor the artist name is present, the row is displayed as a blank space.

• Note that non-roman characters in the playlist are displayed as *.

• It is not possible to output the USB audio to ZONE 2.

English

Deutsch

Français

Italiano

Nederlands

Español

Page 62

Other connections11

Compressed audio compatibility

Note that although most standard bit/sampling rate combinations for compressed audio are compatible, some irregularly encoded files may not play back. The list below shows compatible formats for compressed audio files:

• MP3 (MPEG-1/2/2.5 Audio Layer 3) – Sampling rates: 8 kHz to 48 kHz; Bit rates: 8 kbps to 320 kbps (128 kbps or higher recommended); File extension: .mp3

• WMA (Windows Media Audio) – Sampling rates: 32 kHz / 44.1 kHz; Bit rates: 32 kbps to 192 kbps (128 kbps or higher re commended); File extension: .wma; WMA9 Pro and WMA lossless encoding: No

• AAC (MPEG-4 Advanced Audio Coding) – Sampling rates: 11.025 kHz to 48 kHz; Bit rates: 16 kbps to 320 kbps (128 kbps or higher recommended); File extension: .m4a; Apple lossless encoding: No

Other compatibility information

• VBR (variable bit rate) MP3/WMA/MPEG-4 AAC playback: Yes

• DRM (Digital Rights Management) protection compatible: Yes (DRM-protected audio files will not play in this receiver).

About MPEG-4 AAC

Advanced Audio Coding (AAC) is at the core of the MPEG-4 AAC standard, which incorporates MPEG-2 AAC, forming the basis of the MPEG-4 audio compression technology. The file format and extension used depend on the application used to encode the AAC file. This receiver plays

back AAC files encoded by iTunes extension ‘.m4a’. DRM-protected files will not play, and files encoded with some versions of

iTunes

may not play.

Apple and iTunes are trademarks of Apple Inc., registered in the U.S. and other countries.

bearing the

About WMA

The Windows Media logo printed on the box indicates that this receiver can playback Windows Media Audio content.

WMA is an acronym for Windows Media Audio and refers to an audio compression technology developed by Microsoft Corporation. This receiver plays back WMA files encoded using

Windows Media

Player bearing the extension ‘.wma’. Note that DRM-protected files will not play, and files encoded with some versions of

Windows Media

Player may not play.

Windows Media, and the Windows logo are trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries.

Using SIRIUS Radio

With SIRIUS you get The Best Radio on Radio™ with all your favorite entertainment including 100 % commercial-free music, plus superior sports coverage, uncensored talk and comedy, world-class entertainment, news, weather and more for your car, home or office. For more information visit sirius.com or siriuscanada.ca

Sirius is available in the US for subscribers with addresses in the continental US and is available in Canada for subscribers with a Canadian address. Required subscription plus compatible SIRIUS tuner and antenna are required and sold separately. SIRIUS Programming is subject to change. Visit http://www.sirius.com for the most complete and up-to-date channel lineup and product information.

Note

1 Note that in some cases playback time will not be displayed correctly.

Page 63

Other connections 11

O U

Connecting your SiriusConnectTM Tuner

To receive SIRIUS Satellite Radio broadcasts, you will need to activate your SiriusConnect tuner.

Listening to SIRIUS Radio

After connecting, you will be able to use this

receiver to select channels using the front panel display.

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

COAXIAL

IN 1

(CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

SIRIUS

ANTENNA

UNBAL

Ω

LOOP

This receiver

SIRIUS

AC adapter

SIRIUS

SiriusConnect™

HOME tuner

Antenna

1 Connect a SiriusConnect tuner to the SIRIUS IN

jack on the rear of this receiver.

You will also need to connect the antenna and AC adapter to the SiriusConnect tuner.

2 Press

SIRIUS

to switch to the SIRIUS input.

For best reception, you may need to move the SiriusConnect tuner antenna near a window (refer

Selecting channels and browsing by

Z O

genre

Use the front panel display to select channels. You can select channels from your favorite

genre.

• Press

/

to select the channel. In the next 2 seconds, the radio broadcast is automatically tuned in.

• To select a channel from your favorite genre, press CATEGORY and use / to select a genre, and then use / and

to select a channel from the

ENTER

selected genre.

• To cancel and exit any time, press

Tip

• You can select channels directly by pressing D.ACCESS then the three-digit channel number.

• You can press DISPLAY to change SIRIUS Radio information in the front panel display.

• The currently selected channel is automatically chosen (without pressing

ENTER) after 2 seconds.

RETURN

to the manual for the SiriusConnect Home tuner for antenna placement recommendations).

• If after pressing SIRIUS the display shows ANTENNA ERROR, try disconnecting the antenna and reconnecting.

If the display shows CHECK SIRIUS TUNER, check the connection of the AC adapter and this receiver to the SiriusConnect tuner.

Note

1 In order to activate your radio subscription, you will need the SIRIUS ID (SID) which uniquely identifies your tuner. The SID may

be found on a sticker located on the packaging, or on the bottom of the tuner itself. The label will have a printed 12-digit SID number. When you have located the SID, write it down in the space provided near the end of this manual. Connect SIRIUS on the internet at: https://activate.siriusradio.com Follow the prompts to activate your subscription, or you can also call SIRIUS toll-free at 1-888-539-SIRIUS (1-888-539-7474).

2 You can check the strength of reception in Using the SIRIUS Menu on page 64. 3 You can, however, use just the front panel display to do everything if you prefer. 4 Select SR000 (SIRIUS ID) from the front panel display to check the Radio ID of the SIRIUS Connect tuner.

English

Deutsch

Français

Italiano

Nederlands

Español

Page 64

Other connections11

Saving channel presets

This receiver can memorize up to 30 channels, stored.

1 Select the channel you want to memorize.

See Selecting channels and browsing by genre above.

2 Press

T.EDIT

The display shows a blinking memory number.

3 Press

/

to select the channel preset

you want.

You can also use the number buttons to select a preset.

4 Press

ENTER

After pressing ENTER, the preset number stop blinking and the receiver stores the SIRIUS channel.

Listening to channel presets

Yo u w ill ne ed to ha ve s om e pres et s st or ed to do this.

1 Press

/

to select the channel preset

you want.

• You can also use the number buttons on the remote control to recall the channel preset.

Using the SIRIUS Menu

The SIRIUS Menu provides additional SIRIUS Radio features.

1 Press

2Use ENTER

Choose between the following menu items:

• ALL CHANNEL SKIP CLEAR – Clear the

TOP MENU

/

to select a menu item then press

channel skip function set by the SiriusConnect tuner. If the channel skip function is not cleared here, not all channels are displayed because this receiver stores the channels set for skipping in the SiriusConnect tuner.

• PARENTAL LOCK – Use / and ENTER to select channels you would like to place under parental lock. Channels put under parental lock are not displayed in the Channel Guide, but may be accessed by directly inputting their channel number and providing the parental lock password.

• PASSWORD SET – Set the parental lock password.

3 When you’re finished press

TOP MENU

return to the reception display.

Tip

• You can reset the channel presets, parental lock and Password Set in Resetting the main unit on page 69.

Connecting an IR receiver

If you keep your stereo components in a closed cabinet or shelving unit, or you wish to use the sub zone remote control in another zone, you can use an optional IR receiver (such as a Niles or Xantech unit) to control your system instead of the remote sensor on the front panel of this

receiver.

1 Connect the IR receiver sensor to the IR IN

For more information on connecting the IR receiver, see the Installation Instructions for the IR Receiver.

jack on the rear of this receiver.

Note

1 • Remote operation may not be possible if direct light from a strong fluorescent lamp is shining on the IR receiver remote

sensor window.

• Note that other manufacturers may not use the IR terminology. Refer to the manual that came with your component to check for IR compatibility.

• If using two remote controls (at the same time), the IR receiver’s remote sensor takes priority over the remote sensor on the front panel.

Page 65

Additional information 12

Chapter 12:

Additional information

Troubleshooting

Incorrect operations are often mistaken for trouble and malfunctions. If you think that there is something wrong with this component, check the points below. Take a look at the other components and electrical appliances being used, because sometimes the problem may lie there. If the trouble isn’t sorted out even after going through the checks below, ask your nearest Pioneer authorized independent service company to carry out repair work.

If the unit does not operate normally due to external effects such as static electricity disconnect

• the power plug from the outlet and insert again to return to normal operating conditions.

Problem Remedy

The power does not turn on. • Disconnect the power plug from the outlet, and insert again.

The receiver suddenly switches off.

No sound is output when a function is selected.

No image is output when a function is selected.

No sound from subwoofer. • Make sure the subwoofer is switched on.

No sound from surround or center speakers.

The PHASE CONTROL feature doesn’t seem to have an audible effect.

• Make sure there are no loose strands of speaker wire touching the rear panel. This could cause the receiver to shut off automatically.

• After about a minute (you won’t be able to switch the unit on during this time), switch the receiver back on. If the message persists, call a Pioneer authorized independent service company.

• Make sure the component is connected correctly (refer to

• Press MUTE on the remote control to turn muting off.

• Press SPEAKERS to select the proper speaker set (see Switching the speaker system on page 25).

• Press SIGNAL SEL to select the proper input signal (see Choosing the input signal on page 40).

• Make sure the component is connected correctly (refer to

• Select the correct component (use the MULTI CONTROL buttons).

• Check The Input Assign menu on page 44 to make sure you’re assigned the correct input.

• The video input selected on the TV monitor is incorrect. Refer to the instruction manual supplied with the TV.

• If the subwoofer has a volume knob, make sure it’s turned up.

• The Dolby Digital or DTS source you are listening to may not have an LFE channel.

• Switch the subwoofer setting in Speaker Setting on page 42 to YES or PLUS.

• Switch the LFE ATT (LFE Attenuate) on page 39 to LFEATT 0 or LFEATT 10.

• Connect the speakers properly (refer to page 22).

• Refer to Speaker Setting on page 42 to check the speaker settings.

• Refer to Channel Level on page 43 to check the speaker levels.

• If applicable, check that the lowpass filter switch on your subwoofer is off, or the lowpass cutoff is set to the highest frequency setting. If there is a PHASE setting on your subwoofer, set it to 0º (or depending on the subwoofer, the setting where you think it has the best overall effect on the sound).

• Make sure the speaker distance setting is correct for all speakers (see Speaker

Distance on page 44).

Connecting up

on page 12).

English

Deutsch

Français

Italiano

Nederlands

Español

Page 66

Additional information12

Problem Remedy

Considerable noise in radio broadcasts.

Broadcast stations cannot be selected automatically.

Noise during playback of a cassette deck.

Sound is produced from other components, but not from LD or DVD player.

No sound is output or a noise is output when software with DTS is played back.

During a playback search, noise is output from a DTS compatible CD player.

Everything seems to be set up correctly, but the playback sound is odd.

There seems to be a time lag between the speakers and the output of the subwoofer.

After using the Auto MCACC Setup, the speaker size setting (

LARGE

SMALL

) is incorrect.

Can’t operate the remote control.

The display is dark or off. • Press DIMMER on the control repeatedly to return to the default.

• Connect the antenna (page 20) and adjust the position for best reception.

• Route any loose cables away from the antenna terminals and wires.

• Fully extend the FM wire antenna, position for best reception, and secure to a wall (or connect an outdoor FM antenna).

• Connect an additional internal or external AM antenna (page 21).

• Turn off equipment causing interference or move it away from the receiver (or move antennas farther away from equipment causing noise).

• Connect an outdoor antenna (refer to page 21).

• Move the cassette deck away from your receiver, until the noise disappears.

• Set the SIGNAL SEL to HDMI, C1/O1/O2 (DIGITAL) or A (analog) according to the type of connections made (refer to page 40).

• Set the digital input settings correctly (refer to page 44).

•

Make digital connections (refer to page 14) and set the

(refer to page 40).

(DIGITAL)

• Refer to the instruction manual supplied with the DVD player.

• Set the digital volume level of the player to full, or to the neutral position.

• Make sure the player’s settings are correct and/or the DTS signal out is on. Refer to the instruction manual supplied with the DVD player.

• Set the input signal type to C1/O1/O2 (DIGITAL) (see Choosing the input signal on page 40).

• This is not a malfunction, but be sure to turn the volume down to prevent the output of loud noise from your speakers.

• Check that the positive/negative speaker terminals on the receiver are matched with the corresponding terminals on the speakers (see Connecting the speakers on page 22).

• See Automatically setting up for surround sound (MCACC) on page 9 to set up your system again using MCACC (this will automatically compensate for a delay in the subwoofer output).

• Low-frequency noise could have been caused by an air conditioner or motor. Switch off all appliances in the room and rerun the Auto MCACC Setup.

• Replace the batteries (refer to page 6).

• Operate within 7 m (23 ft.), 30

• Remove the obstacle or operate from another position.

• Avoid exposing the remote sensor on the front panel to direct light.

° of the remote sensor (refer to page 27).

SIGNAL SEL

C1/O1/O2

Page 67

Additional information 12

HDMI

Symptom Remedy

No picture or sound.

No picture.

OSD does not appear.

No sound, or sound suddenly ceases.

• If the problem still persists when connecting your HDMI component directly to your monitor, please consult the component or monitor manual or contact the manufacturer for support.

• Depending in the output settings of the source component, it may be outputting a video format that can’t be displayed. Change the output settings of the source, or connect using the component or composite jacks.

•

This receiver is HDCP-compatible. Check that the components you are connecting are also HDCP-compatible. If they are not, please connect them using the component or composite video jacks.

•

Depending on the connected source component, it’s possible that it will not work with this receiver (even if it is HDCP-compatible). In this case, connect using the component or composite video jacks between source and receiver.

•

If video images do not appear on your TV or flat panel TV, try adjusting the resolution, DeepColor or other setting for your component.

• To outp ut signals in Dee pColor, use an HDMI cable (H igh Speed HDMI connect this receiver to a component or TV with the DeepColor feature.

• The OSD will not appear if you have connected using the HDMI output to your TV. Use component or composite connections when setting up the system.

• If you’ve made separate connections for audio, make sure you have assigned the analog/digital jack(s) to the corresponding HDMI input for the component.

• Check the audio output settings of the source component.

• Check that the Audio Parameter setting is set to HDMI AMP/THRU (refer to page 39).

• If the component is a DVI device, use a separate connection for the audio.

Important information regarding the HDMI connection

There are cases where you may not be able to route HDMI signals through this receiver (this depends on the HDMI equipped component you are connecting-check with the manufacturer for HDMI compatibility information).

If you aren’t receiving HDMI signals properly through this receiver (from your component), please try the following configuration when connecting up.

Cable) to

Configuration

Connect your HDMI-equipped component directly to the display using an HDMI cable. Then use the most convenient connection (digital is recommended) for sending audio to the receiver. See the operating instructions for more on audio connections. Set the display volume to minimum when using this configuration.

English

Deutsch

Français

Italiano

Nederlands

Español

Note

1 • If your display only has one HDMI terminal, you can only receive HDMI video from the connected component.

• Depending on the component, audio output may be limited to the number of channels available from the connected display

unit (for example audio output is reduced to 2 channels for a monitor with stereo audio limitations).

• If you want to switch the input source, you’ll have to switch functions on both the receiver and your display unit.

• Since the sound is muted on the display when using the HDMI connection, you must adjust the volume on the display every

time you switch input sources.

Page 68

Additional information12

iPod messages

Symptom Cause Action

iPod/USB Error 1 (I/U ERR1)

iPod/USB Error 2 (I/U ERR2)

iPod/USB Error 3 (I/U ERR3)

No Track

USB messages

Symptom Cause Action

iPod/USB Error 1 (I/U ERR1)

iPod/USB Error 3 (I/U ERR3)

iPod/USB Error 4 (I/U ERR4)

There is a problem with the signal path from the iPod to the receiver.

The software version being used with the iPod needs to be updated.

An iPod not supported by this receiver is connected.

When there is no response from the iPod. Update the iPod software to the latest version. If

When there are no tracks in the category selected on the iPod.

There is a problem with the signal path from the USB to the receiver.

When there is no response from the USB. Switch off the receiver and reconnect the USB to

The power requirements of the USB device are too high for this receiver.

Switch off the receiver and rec onnect the iPod to the receiver. If this doesn’t seem to work, try resetting your iPod.

Update the software being used with the iPod (please use the latest iPod software versions later than the iPod updater 2004-10-20).

Connect the iPod supported by this receiver.

this doesn’t seem to work, try resetting your iPod.

Select a different category.

Switch off the receiver and reconnect the USB to the receiver.

the receiver.

Switch off the receiver and reconnect the USB to the receiver.

SIRIUS radio messages

Symptom Cause Action

ANTENNA Antenna is not properly connected. Check that the antenna cable is

CHECK SIRIUS TUNER SIRIUS Connect tuner is not properly connected Check that the 8 pin mini DIN cable

LINKING The SIRIUS signal is too weak at the current

UPDT ***% Unit is updating subscription. Wait until the encryption code has

UPDATING Unit is updating channels. Wait until the encryption code has

INVALID CHANNEL Selected channel is not available/does not exist. Select another channel.

location. There is no SIRIUS signal or the SiriusConnect Tuner is connected.

attached securely.

and AC Adapter are attached securely.

n/a

been updated.

Page 69

Additional information 12

Resetting the main unit

Use this procedure to reset all the receiver’s settings to the factory default. Use the front panel controls to do this.

1 Switch the receiver into standby.

2 While holding down the BAND button, press and hold the  STANDBY/ON button for about two seconds.

3 When you see RESET? appear in the display, press ‘ DIRECT

AUTO SURROUND/STREAM

’.

OK? shows in the display.

4 Press ‘

STEREO/A.L.C.

’ to confirm.

OK appears in the display to indicate that the

receiver has been reset to the factory settings.

Specifications

Amplifier section

Continuous average power output of 80 watts* per channel, min., at 8 ohms, from 20 Hz to 20 000 Hz with no more than

0.2 %** total harmonic distortion.

Front (stereo) . . . . . . . . . . . . . . . .80 W + 80 W

Power output (1 kHz, 8 Ω, 0.05 %)

. . . . . . . . . . . . . . . . . . . . . . . . . 110 W per channel

Guaranteed speaker impedance

FRONT:A, B . . . . . . . . . . . . . . . . . . 6 Ω to 16 Ω

FRONT:A+B. . . . . . . . . . . . . . . . . 12 Ω to 16 Ω

SURROUND, CENTER . . . . . . . . . 6 Ω to 16 Ω

* Measured pursuant to the Federal Trade Commission’s Trade Regulation rule on Power Output Claims for Amplifiers ** Measured by Audio Spectrum Analyzer

Audio Section

Input (Sensitivity/Impedance)

LINE . . . . . . . . . . . . . . . . . . . . . . 200 mV/47 kΩ

Output (Level/Impedance)

REC . . . . . . . . . . . . . . . . . . . . . . . 200 mV/330 Ω

ZONE 2 . . . . . . . . . . . . . . . . . . . . . 200 mV/1 kΩ

Signal-to-Noise Ratio (IHF, short circuited, A network)

LINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 dB

Signal-to-Noise Ratio [EIA, at 1 W (1 kHz)]

LINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79 dB

Tuner Section

Frequency Range (FM). . . 87.5 MHz to 108 MHz

Antenna Input (FM) . . . . . . . . .75 Ω unbalanced

Frequency Range (AM) . . . 530 kHz to 1700 kHz

Antenna (AM) . . . . . . . . . . . . . . . . . Loop antenna

Video Section

Signal level

Composite . . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)

Component Video. . . . . . . . . Y: 1.0 Vp-p (75 Ω)

Corresponding maximum resolution

Component Video. . . . . . . . . . . .1080p (1125p)

PB, PR: 0.7 Vp-p (75 Ω)

Digital In/Out Section

HDMI terminal . . . . . . . . . . . . . . 19-pin (Not DVI)

HDMI output type . . . . . . . . . . . . . . . 5 V, 100 mA

USB terminal . . . . . USB2.0 Full Speed (Type A)

iPod terminal. . . . . USB, and Video (Composite)

SIRIUS antenna cable . . . . 8-pin mini DIN cable

Integrated control section

Control (IR) terminal . . . ∅ 3.5 Mini-jack (MONO)

IR signal. . . . . . . High Active (High Level : 2.0 V)

Miscellaneous

Power Requirements . . . . . . . . . AC 120 V, 60 Hz

Power Consumption. . . . . . . . . . . . . . . . . . 250 W

In standby . . . . . . . . . . . . . . . . . . . . . . . .0.65 W

Dimensions

. . . . . 420 mm (W) x 158 mm (H) x 347.7 mm (D)

Weight (without package) 9 kg (19 lb 14 oz)

/16 in. (W) x 61/4 in. (H) x 133/4 in. (D)

Furnished Parts

Microphone (for Auto MCACC setup). . . . . . . . . 1

Remote control . . . . . . . . . . . . . . . . . . . . . . . . . .1

Dry cell batteries (AAA size IEC R03) . . . . . . 2

AM loop antenna . . . . . . . . . . . . . . . . . . . . . . . . .1

FM wire antenna. . . . . . . . . . . . . . . . . . . . . . . . . .1

iPod cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

These operating instructions

Note

• Specifications and the design are subject to possible modifications without notice, due to improvements.

English

Deutsch

Français

Italiano

Nederlands

Español

Page 70

Additional information12

Selecting fine audio equipment such as the unit you’ve just purchased is only the start of your musical enjoyment. Now it’s time to consider how you can maximize the fun and excitement your equipment offers. This manufacturer and the Electronic Industries Association’s Consumer Electronics Group want you to get the most out of your equipment by playing it at a safe level. One that lets the sound come through loud and clear without annoying blaring or distortion-and, most importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing “comfort level” adapts to higher volumes of sound. So what sounds “normal” can actually be loud and harmful to your hearing. Guard against this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

• Start your volume control at a low setting.

• Slowly increase the sound until you can hear it

comfortably and clearly, and without distortion.

Once you have established a comfortable sound level:

• Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After all, we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since hearing damage from loud noise is often undetectable until it is too late, this manufacturer and the Electronic Industries Association’s Consumer Electronics Group recommend you avoid prolonged exposure to excessive noise. This list of sound levels is included for your protection.

Decibel Level Example

30 Quiet library, soft whispers 40

Living room, refrigerator, bedroom away from traffic 50 Light traffic, normal conversation, quiet office 60 Air conditioner at 20 feet, sewing machine 70 Vacuum cleaner, hair dryer, noisy restaurant 80

Average city traffic, garbage disposals, alarm clock at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE

Subway, motorcycle, truck traffic, lawn mower

90 100 Garbage truck, chain saw, pneumatic drill 120 Rock band concert in front of speakers, thunderclap 140 Gunshot blast, jet plane 180 Rocket launching pad

Information courtesy of the Deafness Research Foundation.

S001_En

Power cord caution

Handle the power cord by the plug. Do not pull out the plug by tugging the cord and never touch the power cord when your hands are wet as this could cause a short circuit or an electric shock. Do not place the unit, a piece of furniture, etc., on the power cord, or pinch the cord. Never make a knot in the cord or tie it with other cords. The power cords should be routed such that they are not likely to be stepped on. A damaged power cord can cause a fire or give you an electrical shock. Check the power cord once in a while. When you find it damaged, ask your nearest Pioneer authorized service center or your dealer for a replacement.

Cleaning the unit

• Use a polishing cloth or dry cloth to wipe off dust and dirt.

• When the surface is dirty, wipe with a soft cloth dipped in some neutral cleanser diluted five or six times with water, and wrung out well, and then wipe again with a dry cloth. Do not use furniture wax or cleansers.

• Never use thinners, benzine, insecticide sprays or other chemicals on or near this unit, since these will corrode the surface.

Page 71

Additional information 12

English

Deutsch

Français

Italiano

Nederlands

Español

Page 72

AVERTISSEMENT

Cet appareil n’est pas étanche. Pour éviter les risques d’incendie et de décharge électrique, ne placez près de lui un récipient rempli d’eau, tel qu’un vase ou un pot de fleurs, et ne l’exposez pas à des gouttes d’eau, des éclaboussures, de la pluie ou de l’humidité.

AVERTISSEMENT

Avant de brancher l’appareil pour la première, lisez attentivement la section suivante.

La tension de l’alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l’appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière.

D3-4-2-1-4_A_Fr

D3-4-2-1-3_A_Fr

Si la fiche d’alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplacée par une appropriée. Ce remplacement et la fixation d’une fiche secteur sur le cordon d’alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu’elle est éliminée correctement après sa dépose. L’appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_Fr

AVIS IMPORTANT – LE NUMÉRO DE SÉRIE DE CET APPAREIL SE TROUVE À L’ARRIÈRE. PRIÈRE D’INSCRIRE

CE NUMÉRO DE SÉRIE SUR VOTRE CARTE DE GARANTIE ET DE LE CONSERVER EN LIEU SÛR, POUR DES RAISONS DE SÉCURITÉ.

D1-4-2-6-1_Fr

REMARQUE : Cet appareil a été testé et déclaré conforme aux limites imposées aux appareils numériques de

Classe B, telles que définies dans l’article 15 de la Réglementation de la FCC. Ces limites sont destinées à protéger de façon raisonnable des interférences pouvant apparaître dans une installation résidentielle. Cet appareil génère, utilise et peut diffuser de l’énergie fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences graves sur les communications radio. Toutefois, il n’est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet appareil devait causer des interférences graves sur la réception radio ou TV, ce qui peut être constaté en mettant l’appareil sous et hors tension, l’utilisateur devra essayer d’éliminer ces interférences en prenant une des mesures suivantes :

– Réorienter l’antenne ou la changer de place. – Eloigner l’appareil du récepteur. – Raccorder l’appareil sur un autre circuit électrique que celui du récepteur. – Consulter le revendeur ou un professionnel radio/TV.

D8-10-1-2_Fr

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

D8-10-1-3_EF

ATTENTION : Ce produit est conforme à la réglementation de la FCC s’il est relié à d’autres appareils par des câbles

et connecteurs. Pour éviter toute interférence électromagnétique avec d’autres appareils électriques, tels que les postes de radio et de télévision, utilisez des câbles et connecteurs blindés pour les liaisons.

D8-10-3a_Fr

Page 73

IMPORTANT

Ce symbole de l’éclair, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, à l’intérieur du coffret de l’appareil, de “tensions dangereuses” non isolées d’une grandeur suffisante pour représenter un risque d’électrocution pour les êtres humains.

ATTENTION

DANGER D´ELECTROCUTION

NE PAS OUVRIR

ATTENTION:

POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d’exclamation, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, dans les documents qui accompagnent l’appareil, d’explications importantes du point de vue de l’exploitation ou de l’entretien.

D3-4-2-1-1_Fr

Lire attentivement ces instructions.

Conserver ces instructions.

Lire toutes les mises en garde.

Suivre toutes les instructions.

Ne pas utiliser cet appareil près d’une source d’eau.

Ne nettoyer qu’avec un chiffon sec.

Ne pas bloquer les évents d’aération. Installer

l’appareil selon les instructions du fabricant. Ne pas installer l’appareil près d’un appareil de

chauffage tel qu’un radiateur, une résistance électrique, une cuisinière ou tout dispositif émettant de la chaleur (y compris un amplificateur). Pour des raisons de sécurité, ne pas modifier la

fiche polarisée ou celle de mise à la terre. Une fiche polarisée est une fiche à deux lames, dont une plus large que l’autre. Une fiche de mise à la terre est une fiche à deux lames avec une broche de masse. La lame plus large ou la broche de masse procure une protection accrue. Si ce genre de fiche ne peut être inséré dans une prise de courant, adressez-vous à un électricien pour faire remplacer la prise. S’assurer que le cordon est placé à un endroit où il

10)

ne risque pas d’être piétiné ou coincé et faire particulièrement attention aux fiches et prises.

AVERTISSEMENT

Pour éviter les risques d’incendie, ne placez aucune flamme nue (telle qu’une bougie allumée) sur l’appareil.

D3-4-2-1-7a_A_Fr

PRÉCAUTION DE VENTILATION

Lors de l’installation de l’appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 60 cm sur le dessus, 10 cm à l’arrière et 30 cm de chaque côté).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l’appareil et pour éviter sa surchauffe. Pour éviter les risques d’incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d’objets, tels que journaux, nappes ou rideaux, et n’utilisez pas l’appareil posé sur un tapis épais ou un lit.

ATTENTION

Pour éviter les risques d’incendie, des fils de câblage de Classe 2 doivent être utilisés pour le branchement de haut-parleurs et ils doivent être acheminés à l’écart de dangers potentiels afin d’éviter d’endommager leur isolant.

D3-4-2-1-7b_A_Fr

N’utiliser que les accessoires ou périphériques

11)

recommandés par le fabricant.

12)

N’utiliser l’appareil qu’avec un chariot, meuble, trépied, support ou table recommandé par le fabricant ou vendu avec l’appareil. Si un chariot est utilisé, le déplacer avec le plus grand soin afin d’éviter de le renverser.

13)

Débrancher cet appareil en cas d’orage ou s’il ne doit pas être utilisé pendant longtemps.

14)

Confier l’appareil à un technicien qualifié pour toute réparation. Une réparation s’impose lorsque l’appareil a été endommagé, par exemple lorsque le cordon d’alimentation ou la fiche est endommagé, du liquide a été renversé ou un objet est tombé dans l’appareil, l’appareil a été exposé à la pluie ou à une humidité excessive, ou bien encore l’appareil fonctionne mal ou est tombé.

P1-4-2-2_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 ºC à +35 ºC (de +41 ºF à +95 ºF); Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

ATTENTION

L’interrupteur STANDBY/ON de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d’alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l’appareil soit complètement hors tension. Par conséquent, veillez à installer l’appareil de telle manière que son cordon d’alimentation puisse être facilement débranché de la prise secteur en cas d’accident. Pour éviter tout risque d’incendie, le cordon d’alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-1-7c_A_Fr

D3-4-2-2-2a_A_Fr

Page 74

Nous vous remercions pour cet achat d’un produit Pioneer. Nous vous demandons de lire soigneusement ce mode d’emploi ; vous serez ainsi à même de faire fonctionner l’appareil correctement. Après avoir bien lu le mode d’emploi, le ranger dans un endroit sûr pour pouvoir s’y référer ultérieurement.

Table des matières

01 Préparatifs

Vérification des accessoires livrés avec

l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Chargement des piles . . . . . . . . . . . . . . . . . . . 6

Installation du récepteur. . . . . . . . . . . . . . . . . 6

Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . 6

02 Guide en 5 minutes

Présentation de l’appareil de cinéma

à domicile . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Écoute en son surround . . . . . . . . . . . . . . . . . 8

Configuration automatique du son

surround (MCACC) . . . . . . . . . . . . . . . . . . . . . 9

Autres problèmes lors de l’utilisation

de la configuration MCACC automatique . . . 11 Un son meilleur grâce à la fonction

Phase Control . . . . . . . . . . . . . . . . . . . . . . . . 11

03 Raccordements

Raccordements des câbles. . . . . . . . . . . . . . 12

Câbles HDMI . . . . . . . . . . . . . . . . . . . . . . . 12

À propos de HDMI . . . . . . . . . . . . . . . . . . . 12

Câbles audio analogiques . . . . . . . . . . . . . 13

Câbles audio numériques. . . . . . . . . . . . . . 13

Câbles vidéo. . . . . . . . . . . . . . . . . . . . . . . . 13

À propos du raccordement des sorties vidéo. . . 13 Raccordement d’un téléviseur et d’un lecteur de disques Blu-ray (BD) ou d’un

lecteur de DVD . . . . . . . . . . . . . . . . . . . . . . . 14

Raccordement des sorties analogiques

multicanaux . . . . . . . . . . . . . . . . . . . . . . . . 15

Raccordement d’un récepteur satellite

ou d’un boîtier décodeur numérique. . . . . . . 16

Raccordement d’autres appareils audio . . . . 17

Raccordement d’un enregistreur HDD/DVD,

magnétoscope et autres sources vidéo. . . . . 18

Utilisation des prises femelles vidéo en

composantes . . . . . . . . . . . . . . . . . . . . . . . . 19

Raccordement à la borne vidéo du

panneau frontal . . . . . . . . . . . . . . . . . . . . . . 20

Raccordement des antennes . . . . . . . . . . . . 20

Utilisation des antennes externes. . . . . . . . 21

Raccordement des enceintes . . . . . . . . . . . . 22

Utilisez les sorties PRE OUT pour

raccorder les enceintes surround arrière. . . . 23

Installation des enceintes. . . . . . . . . . . . . . 24

Permutation du système d’enceintes . . . . . 25

04 Commandes et affichages

Panneau frontal. . . . . . . . . . . . . . . . . . . . . . . 26

Portée de la télécommande . . . . . . . . . . . . 27

Affichage. . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Télécommande . . . . . . . . . . . . . . . . . . . . . . . 30

05 Écoute de sources à l’aide de votre système

Lecture en mode Auto. . . . . . . . . . . . . . . . . . 33

Écoute d’une source en son surround. . . . . . 33

Utilisation des effets surround avancés . . . 34

Écoute en mode stéréo . . . . . . . . . . . . . . . . . 35

Utilisation de la fonction Front Stage

Surround Advance . . . . . . . . . . . . . . . . . . . . 35

Utilisation des modes Stream Direct. . . . . . . 36

Utilisation de la fonction Sound Retriever . . . . 36

Ecoute avec la fonction Acoustic

Calibration EQ. . . . . . . . . . . . . . . . . . . . . . . . 36

Utilisation du traitement de canal

surround arrière . . . . . . . . . . . . . . . . . . . . . . 37

Réglage de la fonction Up Mix. . . . . . . . . . . . 37

Réglage des options audio . . . . . . . . . . . . . . 38

Lecture d’autres sources. . . . . . . . . . . . . . . . 40

Choix du signal d’entrée . . . . . . . . . . . . . . . . 40

Sélection des entrées analogiques

multicanaux . . . . . . . . . . . . . . . . . . . . . . . . . 40

Utilisation du casque d’écoute . . . . . . . . . . . 40

06 Menu de configuration du système

Utilisation du menu de configuration

du système . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Réglage manuel des enceintes . . . . . . . . . . . 41

Réglage des enceintes . . . . . . . . . . . . . . . . 42

Réseau de recouvrement . . . . . . . . . . . . . . 43

Niveau des canaux . . . . . . . . . . . . . . . . . . . 43

Distance des enceintes. . . . . . . . . . . . . . . . 44

Menu d’affectation d’entrée . . . . . . . . . . . . . 44

07 Utilisation de la fonction MULTI-ZONE

Écoute MULTI-ZONE . . . . . . . . . . . . . . . . . . . 46

Réalisation des raccordements

MULTI-ZONE. . . . . . . . . . . . . . . . . . . . . . . . 46

Utilisation des commandes MULTI-ZONE . . . 47

Page 75

08 Utilisation du tuner

Pour écouter la radio. . . . . . . . . . . . . . . . . . . 48

Amélioration du son stéréo FM. . . . . . . . . . 48

Mémorisation de stations préréglées . . . . . . 48

Pour écouter les stations préréglées. . . . . . 49

Attribution de noms aux stations

préréglées. . . . . . . . . . . . . . . . . . . . . . . . . . 49

09 Pour faire un enregistrement

Faire un enregistrement audio ou vidéo . . . . 50

10 Commander le reste de votre système

Configurer la télécommande pour

commander d’autres composants. . . . . . . . . 51

Sélectionner directement des codes de

préréglage. . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Suppression de tous les réglages de la

télécommande . . . . . . . . . . . . . . . . . . . . . . . 51

Commandes pour les téléviseurs. . . . . . . . . . 52

Commandes pour autres composants. . . . . . 53

Liste des codes de préréglage . . . . . . . . . . . . 55

11 Autres raccordements

Connexion d’un iPod. . . . . . . . . . . . . . . . . . . 58

Raccordement de votre iPod au

récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Lecture de l’iPod. . . . . . . . . . . . . . . . . . . . . 59

Visualisation de photos et de contenu

vidéo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

À propos de iPod . . . . . . . . . . . . . . . . . . . . 60

Raccordement d’un appareil USB . . . . . . . . . 60

Raccordement de votre périphérique

USB au récepteur . . . . . . . . . . . . . . . . . . . . 61

Commandes de lecture de base . . . . . . . . . 61

Compatibilité des fichiers audio

compressés . . . . . . . . . . . . . . . . . . . . . . . . 62

Utilisation de SIRIUS Radio. . . . . . . . . . . . . . 62

Raccordement de votre syntoniseur SiriusConnect

Écoute de SIRIUS Radio . . . . . . . . . . . . . . . 63

Mémorisation des stations

présélectionnées. . . . . . . . . . . . . . . . . . . . . 64

Utilisation du Menu SIRIUS . . . . . . . . . . . . 64

Raccordement d’un récepteur IR . . . . . . . . . 64

. . . . . . . . . . . . . . . . . . . . . 63

12 Information complémentaire

Guide de dépannage . . . . . . . . . . . . . . . . . . . 65

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Information importante concernant

la connexion HDMI . . . . . . . . . . . . . . . . . . . 67

iPod messages . . . . . . . . . . . . . . . . . . . . . . 68

Messages USB . . . . . . . . . . . . . . . . . . . . . . 68

Messages radio SIRIUS. . . . . . . . . . . . . . . . 68

Réinitialisation de l’appareil principal . . . . . . 69

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . 69

Précautions d’usage pour le cordon

d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . 70

Nettoyage de l’appareil . . . . . . . . . . . . . . . . . 70

Fabriqué sous licence de Dolby Laboratories. Les termes Dolby, Pro Logic et Surround EX, ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

Fabriqué sous licence sous couvert des brevets américains n˚ : 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535 et d’autres brevets américains et mondiaux émis et en attente. DTS est une marque déposée et les logos et le symbole DTS, DTS-HD et DTS-HD Master Audio sont des marques commerciales de DTS, Inc. © 1996-2007 DTS, Inc. Tous droits réservés.

English

English Italiano Français

Français

Español

Nederlands

EspañolDeutsch

Page 76

Chapitre 1:

Préparatifs

Vérification des accessoires livrés avec l’appareil

Veuillez vérifier que les accessoires suivants sont livrés avec l’appareil:

• Microphone de configuration

• Télécommande

• Piles à anode sèche (AAA IEC R03) x2

• Antenne cadre AM

• Antenne filaire FM

•Câble iPod

• Ce mode d’emploi

Chargement des piles

Attention

Une mauvaise utilisation des piles peut provoquer des accidents tels que fuites ou explosions. Veuillez observer les recommandations suivantes:

• N’utilisez jamais des piles neuves et usagées dans le même appareil.

• Insérez les piles en respectant les indications de polarité situées à l’intérieur du boîtier.

• Des piles de même forme peuvent avoir des voltages différ ents. N’utilisez jamais des piles de voltage différent dans le même appareil.

• Au moment d’éliminer les piles usagées, veuillez respecter les réglementations gouvernementales ou les recommandations publiques relatives à la protection de l’environnement en vigueur dans votre pays ou région.

• N’utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d’un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d’exploser ou de s’enflammer. Leur durée de vie ou leur performance pourrait également être réduite.

(Exemples de symboles pour les piles)

Ces symboles ne sont valables que dans l’Union Européenne.

K058c_A1_Fr

Installation du récepteur

• Lors de l’installation de l’appareil, assurezvous que ce dernier est posé sur une surface plane et stable.

N’installez pas l’appareil dans les endroits suivants: – sur un téléviseur couleur (les images à l’écran pourraient être déformées) – à proximité d’une platine à cassettes (ou d’un appareil qui produit un champ magnétique). Le son pourrait s’en trouver affecté. – à la lumière directe du soleil – à l’humidité – à des températures extrêmes – en présence de vibrations ou autres mouvements – à la poussière – à la fumée ou aux émanations graisseuses (cuisine par ex.)

Ventilation

En installant cet appareil, veuillez vous assurer de bien laisser un espace de ventilation suffisant autour afin de permettre une meilleur dispersion de la chaleur (au moins 60 cm sur le dessus). Si l’espace entre l’appareil et le mur ou un autre appareil est insuffisant, la chaleur s’accumulera à l’intérieur, ce qui peut amoindrir sa performance et/ou provoquer des dysfonctionnements.

60 cm

Récepteur

Page 77

Le coffret est pourvu de fentes et d’ouvertures pour permettre une bonne ventilation et pour empêcher la surchauffe. Pour éviter tout risque d’incendie, ne rien placer directement au dessus de l’appareil, s’assurer que les ouvertures ne soient jamais bloquées ou couvertes (par des journaux, des nappes ou des rideaux), et ne pas utiliser l’appareil sur un tapis épais ou sur un lit.

English

Français

Español

Page 78

Chapitre 2:

Guide en 5 minutes

2 Raccordez vos enceintes et positionnez-

Présentation de l’appareil de cinéma à domicile

Le système de cinéma à domicile repose sur l’utilisation de pistes audio multiples qui permettent de créer un son surround, et vous donne ainsi l’impression d’être au centre de l’action ou du concert. La qualité du son surround émise par le système de cinéma à domicile dépend non seulement de la configuration de vos enceintes, mais également de la source et des réglages sonores du récepteur.

Ce récepteur décodera automatiquement des sources Dolby Digital, DTS ou Dolby Surround multicanaux, en fonction de la configuration de vos enceintes. Le plus souvent, vous n’aurez pas à modifier les réglages pour obtenir un son fidèle ; ceci dit, les diverses possibilités qui s’offrent à vous (écoute d’un CD avec son surround à canaux multiples par ex.) sont expliquées dans Écoute de sources à l’aide de votre système à la page 33.

Écoute en son surround

Grâce au guide rapide d’installation suivant, vous devriez pouvoir régler votre appareil en mode surround en un rien de temps. Le plus souvent, vous pouvez laisser votre récepteur sur les réglages par défaut.

• Assurez-vous que tous les raccordements ont été effectués correctement avant de raccorder le récepteur au secteur.

1 Raccordez votre téléviseur et votre lecteur de disques Blu-ray (BD) ou votre lecteur de DVD.

Reportez-vous à la section Raccordement d’un téléviseur et d’un lecteur de disques Blu-ray (BD) ou d’un lecteur de DVD à la page 14 pour

ce faire. Pour bénéficier du son surround, vous devez raccorder le lecteur de BD/DVD au récepteur à l’aide d’une connexion numérique.

les de sorte à bénéficier d’un son surround optimal.

Consultez Raccordement des enceintes à la page 22.

Le placement des enceintes aura un grand effet sur le son. Positionnez-les comme indiqué dans l’illustration suivante pour optimiser l’effet de son surround. Reportezvous également à la section Installation des enceintes à la page 24 pour plus d’informations à ce sujet.

Subwoofer (SW)

Avant

gauche (L)

• Vous devez disposer d’un amplificateur supplémentaire pour raccorder les enceintes surround arrière. Raccordez l’amplificateur supplémentaire aux sorties PRE OUT SURROUND BACK de cet appareil et raccordez les enceintes surround arrière à l’amplificateur supplémentaire. Pour plus de détails, consultez la section Utilisez les sorties PRE

OUT pour raccorder les enceintes surround arrière à la page 23.

3 Branchez le récepteur et mettez-le sous tension, puis votre lecteur de BD/DVD, votre caisson de basses et enfin votre téléviseur.

Assurez-vous d’avoir bien raccordé la sortie vidéo du téléviseur au récepteur. Veuillez consulter le mode d’emploi du téléviseur en cas de doute.

4 Utilisez la configuration automatique à l’écran MCACC pour configurer votre système.

Consultez Configuration automatique du son surround (MCACC) à la page 9 pour de plus

amples informations à ce sujet.

Centrale (C)

Surround gauche (SL)

Important

Avant droite (R)

Surround arrière gauche (SBL)

Position d’écoute

Surround droite (SR)

Surround arrière droite (SBR)

Page 79

5 Lancez la lecture d’un BD/DVD et réglez le volume.

Assurez-vous que

BD/DVD

apparaît sur l’écran du récepteur. Si ce n’est pas le cas, appuyez sur la touche BD de la télécommande pour régler le récepteur sur l’entrée du lecteur de BD/DVD.

Vous avez la possibilité de sélectionner d’autres options sonores. Veuillez consulter Écoute de sources à l’aide de votre système à la page 33 pour obtenir de plus amples informations à ce

sujet.

1 Allumez le récepteur et votre téléviseur. 2 Connectez le microphone à la prise

MCACC SETUP MIC

sur le panneau avant.

Assurez-vous qu’il n’y a pas d’obstacles entre les enceintes et le microphone.

ENTER

MCACC

SETUP MIC

MASTER VOLUME

English

Configuration automatique du son surround (MCACC)

Le système de calibrage acoustique multicanaux (Multi-Channel Acoustic Calibration, MCACC) mesure les caractéristiques acoustiques de votre position d’écoute en tenant compte du bruit ambiant, de la taille et de la distance des enceintes et des tests sur le retard et le niveau de canal. Une fois que vous avez installé le microphone fourni avec votre système, le récepteur utilise les informations provenant d’une série de tonalités de test afin d’optimiser les réglages d’enceinte et l’égalisation pour une pièce spécifique.

Important

• La configuration MCACC automatique remplace tous les réglages précédemment effectués pour les enceintes.

• Vous ne devez pas sélectionner la fonction

USB

en tant que source d’entrée si vous prévoyez

d’utiliser la configuration MCACC automatique.

Attention

iPod

Si vous avez un trépied, utilisez-le pour y placer le microphone afin qu’il soit au niveau des oreilles à votre position d’écoute normale. Sinon, placez le microphone au niveau des oreilles en utilisant une table ou une chaise.

3 Appuyez sur la touche télécommande, puis sur la touche

RECEIVER

SETUP

de la

Un affichage à l’écran apparaît sur votre téléviseur. Utilisez les touches /// et ENTER de la télécommande pour naviguer dans les écrans et sélectionner des options de menu. Appuyez sur la touche RETURN pour sortir du menu actuel.

• Appuyez sur la touche SETUP à tout moment pour sortir du menu System

Setup.

4 Sélectionnez ‘Auto MCACC’ depuis le menu

ENTER

System Setup puis appuyez sur

System Setup

1.Auto MCACC

2.Manual SP Setup

3.Input Assign

• Les tonalités de test utilisées dans la configuration MCACC automatique sont générées à un volume élevé.

AUDIO

PARAMETER

TOP

RECEIVER

BD TV

INPUT SELECT

ZONE 2 ON/OFF

TV CONTROL

INPUT

DVR

SOURCE

HOME MENU

SETUP

iPod

CATEGORY

Remarque

1 Il vous faudra peut-être régler votre lecteur de BD/DVD sur les signaux audio Dolby Digital, DTS et PCM 88,2 kHz/96 kHz

(2 canaux) (consultez le manuel de votre lecteur de BD/DVD pour plus d’informations à ce sujet).

2 En fonction de votre lecteur de BD/DVD ou du disque source, il est possible que vous n’obteniez qu’un son 2 canaux. Dans ce

cas, le mode d’écoute doit être réglé sur STANDARD (voir la sec tion Écoute d’une source en son surround à la pag e 3 3 si be soi n est) si vous voulez obtenir un son Surround multi-canaux.

3 • L’économiseur d’écran démarre automatiquement au bout de trois minutes d’inactivité. Si vous annulez la configuration

MCACC automatique à n’importe quel moment, le récepteur abandonne la configuration automatiquement et aucun réglage n’est enregistré.

• L’affichage à l’écran n’apparaît pas si vous avez effectué la connexion au téléviseur via la sortie HDMI. Utilisez les connexions

composant ou composites pour configurer le système.

4 MIC IN clignote lorsque le microphone n’est pas raccordé à la prise MCACC SETUP MIC.

CTRL

ENTER

TUNER EDIT

TOOLS

RETURN

BAND

MASTER VOLUME

Veillez à faire le moins de bruit possible après avoir appuyé sur ENTER. Le système émet une série de tonalités de test pour établir le niveau de bruit ambiant.

Return

Français

Español

Page 80

5 Suivez les instructions à l’écran.

• Assurez-vous que le microphone est connecté.

• Vérifiez que le caisson de basses est allumé et que le volume est monté.

• Consultez les remarques ci-dessous relatives au bruit de fond et aux autres interférences possibles.

6 Attendez que les tonalités de test ne retentissent plus.

Un rapport de progression est affiché à l’écran pendant que le récepteur émet des tonalités de test afin de déterminer la présence des enceintes dans votre configuration. Essayez de rester aussi silencieux que possible pendant cette opération.

1.Auto MCACC Now Analyzing Environment Check

Ambient Noise Speaker YES/NO

Return

• Pour régler correctement vos enceintes, ne réglez pas le volume pendant que les tonalités de test sont générées.

7 Confirmez la configuration des enceintes.

La configuration affichée à l’écran doit indiquer les enceintes que vous avez réellement installées.

• Lorsque des messages d’erreur s’affichent (par exemple Too much ambience noise), sélectionnez RETRY après avoir recherché un éventuel bruit ambiant (Autres

problèmes lors de l’utilisation de la configuration MCACC automatique à la

page 11).

1.Auto MCACC

Check!

[ YES ]

Front

[ YES ]

Center

[ YES ]

Surr

[YESx2]

Surr. Back

[ YES ]

Subwoofer

10:Next

Return

Si la configuration des enceintes affichée n’est pas correcte, utilisez / pour sélectionner

l’enceinte et / modifier la configuration. Lorsque vous avez terminé, passez à l’étape suivante.

Si un message d’erreur (ERR) s’affiche dans la colonne de droite, il est possible que vous ayez mal raccordé vos enceintes. Si le fait de sélectionner la touche RETRY ne corrige pas le problème, arrêtez le récepteur et vérifiez les raccordements des enceintes.

8 Assurez-vous que ‘OK’ est sélectionné, puis appuyez sur ENTER.

Si l’écran, à l’étape 7, reste affiché 10 secondes sans intervention de votre part, et si vous n’appuyez pas sur la touche ENTER à l’étape 8, la configuration MCACC automatique dém arre automatiquement, comme illustré ci-dessous.

Un rapport de progression apparaît à l’écran pendant que le récepteur émet davantage de tonalités de test afin de déterminer les réglages optimum du récepteur en matière de niveau des canaux, distance des enceintes et calibrage Acoustic Calibration EQ.

1.Auto MCACC Now Analyzing Surround Analyzing

Speaker System Speaker Distance Channel Level Acoustic Cal EQ

Return

De nouveau, essayez de rester aussi silencieux que possible pendant cette opération. Celle-ci peut prendre 1 à 3 minutes.

9 La configuration MCACC automatique est terminée! Vous retournez au menu de configuration du système.

Les réglages faits dans la configuration MCACC automatique devraient donner un excellent son surround à votre système, mais il est aussi possible d’ajuster ces réglages manuellement en utilisant le menu System Setup (voir page 41).

Remarque

1 • Selon les caractéristiques de votre pièce, parfois, des enceintes identiques avec des tailles de cône d’environ 12 cm se

retrouveront avec des réglages de taille différents. Vous pouvez corriger le réglage manuellement à l’ aide de la section Réglage des enceintes à la page 42.

• Le réglage de la distance du subwoofer peut être supérieur à la distance réelle de la position d’écoute. Ce réglage doit être précis (en tenant compte des caractéristiques de retard et de la pièce) et il n’a généralement pas besoin d’être changé.

Page 81

Autres problèmes lors de l’utilisation de la configuration MCACC automatique

Si l’environnement de la pièce n’est pas optimal pour la configuration MCACC automatique (trop de bruit de fond, écho dans les murs, obstacles entre les enceintes et le microphone) il se peut que les réglages finaux soient incorrects. Vérifiez s’il y a des équipements domestiques (climatiseur, réfrigérateur, ventilateur, etc.) qui pourraient affecter l’environnement et éteignez-les si nécessaire. Si des instructions apparaissent sur l’écran du panneau avant, veuillez les suivre.

• Certains vieux téléviseurs peuvent interférer avec le fonctionnement du microphone. Si cela semble arriver, éteignez le téléviseur pendant la configuration MCACC automatique.

Un son meilleur grâce à la fonction Phase Control

La fonction Phase Control de ce récepteur effectue des corrections de phase de manière à permettre à la source du son d’arriver en phase à la position d’écoute, en évitant toute distorsion et/ou coloration indésirables du son (voir l’illustration ci-dessous).

Lors de la lecture multicanaux, les signaux LFE (Low-Frequency Effects) ainsi que les signaux basse fréquence dans chaque canal sont affectés au caisson de basses et à l’enceinte la plus appropriée. Du moins en théorie, ce type de traitement implique cependant un temps de propagation de groupe qui varie selon la fréquence, entraînant une distorsion de la durée de propagation de groupe et ainsi un retard ou un étouffement du son basse fréquence dû au

conflit avec d’autres canaux. Lorsque le mode Phase Control est sélectionné, ce récepteur peut reproduire des sons graves puissants sans détériorer la qualité du son d’origine (voir l’illustration ci-dessous).

P H A S E

C O N T R O L

O F F

P H A S E

C O N T R O L

O N

Source du son

Enceinte avant

Subwoofer

Enceinte avant

Subwoofer

Position d’écoute

La technologie Phase Control garantit une reproduction cohérente du son, grâce à l’utilisation de la correspondance de phase

qui permet d’obtenir une image sonore optimale à la position d’écoute. La fonction Phase Control est activée par défaut et nous vous recommandons de la laisser activée pour tous les types de source sonore.

HDD

DVD

VCR

RECEIVER

BD TV

INPUT SELECT

ZONE 2 ON/OFF

SOURCE

TV CONTROL

INPUT

DVR

S.RETRIEVER

SB CH

DIMMER

D.ACCESS

PHASE

SPEAKERS

CH SELECT

ENTER

DISPLAY

SLEEP

MIDNIGHT

SHIFT

• Appuyez sur la touche RECEIVER, puis sur la touche PHASE pour activer la correction de la durée de propagation de groupe.

English

Français

Español

Remarque

1 La correspondance de phase est un facteur très important, qu’il est nécessaire de prendre en compte pour obtenir une

reproduction sonore de qualité. Si deux ondes sont ‘en phase’, elles montent et descendent ensemble, ce qui augmente l’amplitude, la clarté et la présence du signal sonore. Si la crête d’une onde rencontre un creux (comme le montre la section supérieure du diagramme ci-dessus), le son sera ‘déphasé’ et l’image audio produite sera de mauvaise qualité.

• Si votre caisson de base comporte un commutateur de commande de phase, réglez-le sur le signe plus (+) (ou 0°). L’effet

réellement obtenu lorsque PHASE CONTROL est réglé sur ON sur ce récepteur dépend toutefois du type de caisson de base utilisé. Réglez votre caisson de base de manière à optimiser l’effet. Il est également recommandé de réorienter ou de déplacer le caisson de basses.

• Réglez le commutateur du filtre passe-bas intégré de votre caisson de basses sur OFF. Si ce réglage ne peut pas être effectué

sur le caisson de basses, réglez la fréquence de coupure sur une valeur plus élevée.

• Si la distance des enceintes n’est pas réglée correctement, l’effet PHASE CONTROL risque de ne pas être optimisé.

• Le mode PHASE CONTROL ne peut pas être réglé sur ON dans les cas suivants :

– lorsque le mode PURE DIRECT est sélectionné ; – lorsque l’entrée MULTI IN est sélectionnée.

Page 82

Chapitre 3:

Raccordements

Raccordements des câbles

Veillez à ne pas plier les câbles par dessus l’appareil (conformément à l’illustration). Dans ce cas, le champ magnétique produit par les transformateurs de l’appareil pourrait provoquer le ronflement des enceintes.

Important

• Avant un raccordement ou une modification de raccordement, mettez l’appareil hors tension et débranchez le cordon d’alimentation de la prise secteur.

• Avant de débrancher le cordon d’alimentation, mettez l’appareil en veille.

Câbles HDMI

Les câbles HDMI permettent de transférer les signaux vidéo numériques sans compression ainsi que pratiquement tous les types de signal audio numérique avec lesquels le composant raccordé est co mpatible, notamment les signaux DVD vidéo, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (voir ci-dessous pour les limitations), vidéo CD/super VCD, CD, SACD (DSD 2 canaux uniquement) et PCM 192 kHz/8 canaux (nombre max. d’entrées de

canal).

Câble HDMI

Veillez à raccorder la borne dans le sens qui convient.

À propos de HDMI

HDMI (High Definition Multimedia Interface) prend en charge les signaux vidéo et audio sur une connexion numérique unique, pour les lecteurs de DVD, la télévision numérique, les décodeurs et autres appareils AV. L’interface HDMI a été développée pour intégrer en un seul standard les technologies HDCP (High Bandwidth Digital Content Protection) et DVI (Digital Visual Interface). Le système HDCP est utilisé pour protéger le contenu numérique transmis et reçu par les écrans compatibles DVI.

HDMI peut prendre en charge la vidéo standard, la vidéo améliorée ou la vidéo haute définition plus toutes les formes d’audio, de l’audio standard au son surround multicanal. HDMI prend en charge les signaux vidéo numériques sans compression, offre une largeur de bande allant jusqu’à 2,2 gigaoctets par seconde (pour les signaux HDTV), utilise un connecteur unique (au lieu de câbles et connecteurs multiples) et permet la communication entre la source AV et des appareils AV tels que les téléviseurs numériques.

Ce récepteur est également compatible avec les fonctions DeepColor et x.v.Color (x.v.Color est une marque commerciale de Sony Corporation).

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC.

Remarque

1 • Réglez le paramètre HDMI (consultez la section Réglage des options audio à la page 38) sur THRU (THROUGH) et le signal

d’entrée (consultez la section Choix du signal d’entrée à la page 40) sur HDMI si vous souhaitez entendre la sortie audio HDMI de votre téléviseur ou téléviseur à écran plat (aucun son ne sera transmis par ce récepteur).

• Si le signal vidéo n’apparaît pas sur votre téléviseur ou sur votre téléviseur à écran plat, essayez de régler les paramètres de

résolution de votre composant ou de votre écran. Notez que certains composants (par exemple les consoles de jeux vidéo) ont des résolutions qui ne peuvent pas être affichées. Dans ce cas, utilisez une connexion composite (analogique).

• Les signaux des entrées vidéo analogiques (composite et composant) de cet appareil ne seront pas transmis par la sortie

HDMI OUT.

Page 83

Câbles audio analogiques

Utilisez des câbles phono stéréo RCA pour raccorder les appareils audio analogiques. Ces câbles sont le plus souvent rouges et blancs ; les fiches rouges doivent être raccordées aux bornes R (côté droit) et les fiches blanches aux bornes L (côté gauche).

Câbles audio analogiques

Câbles vidéo en composantes

Les câbles vidéo en composantes permettent d’obtenir la meilleure reproduction couleur possible de votre source vidéo. Le signal couleur de votre téléviseur regroupe le signal de luminance (Y) et la couleur (les signaux P

R) et la sortie. Les interférences entre les

B et

signaux sont ainsi évitées.

Câbles des composants vidéo

English

Droit (rouge)

Gauche (blanc)

Câbles audio numériques

Les câbles audio numériques coaxiaux ou les câbles optiques disponibles dans le commerce doivent être utilisés pour raccorder les appareils numériques au récepteur.

Câble audio numérique coaxial Câble optique

Câbles vidéo

Câbles vidéo RCA standard

Ces câbles sont couramment utilisés pour les raccordements vidéo et ils sont utilisés pour le raccordement à des bornes vidéo en composantes. Les fiches jaunes les distinguent des câbles audio.

Câbles vidéo RCA standar

Vert (Y)

)

Bleu (P

Rouge (P

)

À propos du raccordement des sorties vidéo

Ce récepteur ne comporte pas de convertisseur vidéo. Les câbles vidéo en composantes ou les câbles HDMI que vous utilisez pour le raccordement à l’appareil d’entrée doivent également servir pour le raccordement au téléviseur.

Français

Español

Remarque

1 • Lors du raccordement des câbles optiques, prenez soin de ne pas endommager le volet de protection de la prise optique au

moment d’insérer la fiche.

• Si vous devez entreposer le câble optique, enroulez-le sans serrer. Vous pourriez endommager le câble en l’enroulant de façon trop serrée.

• Vous pouvez également utiliser un câble vidéo RCA standard pour les raccordements numériques coaxiaux.

Page 84

Raccordement d’un téléviseur et d’un lecteur de disques Blu-ray

(BD) ou d’un lecteur de DVD

Cette page décrit la façon de raccorder votre lecteur de BD/DVD et votre téléviseur au récepteur.

Ce récepteur

RAUX

2 4

VIDEO IN

ANALOG AUDIO OUT

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

IN IN

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

ASSIGNABLE

COAXIAL

IN 1

(CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE ASSI

1-2

AUDIODIGITAL

TV/SAT

FRONT

CENTERSURROUND

BD/DVD IN

SUBWOOFER

BD/DVD MULTI CH IN

UNBAL

SIRIUS

LOOP

ANTENNA

Ω

SURROUND

L (Single)R

BACK

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN

MONITOR OUT BD/DVD IN TV/SA

COMPONENT VIDEO

PRE

L R

DVR/VCR

YPBP

HDMI IN

éléviseur

OPTICAL

DIGITAL

AUDIO OUT

1 Raccordez la sortie HDMI de votre lecteur de BD/DVD à l’entrée HDMI BD/DVD IN de ce récepteur.

Utilisez un câble HDMI pour ce raccordement. Si votre lecteur de DVD ne comporte pas de sortie HDMI, raccordez la sortie coaxiale ou facultative à cet appareil au moyen d’un câble audio numérique.

HDMI OUT

COAXIAL

DIGITAL

AUDIO OUT

Lecteur de BD/DVD

ANALOG AUDIO OUT

2 Raccordez la sortie HDMI OUT de ce récepteur à une entrée HDMI de votre téléviseur.

Si votre téléviseur ne comporte pas d’entrée HDMI, raccordez la prise vidéo MONITOR OUT de ce récepteur à une entrée vidéo de votre téléviseur.

Utilisez un câble vidéo RCA standard pour le raccordement à la prise vidéo composite.

Remarque

1 Dans ce cas, il faut que vous fassiez savoir au récepteur à quelle entrée numérique vous avez raccordé le lecteur (reportez vous

à la section Choix du signal d’entrée à la page 40).

2 • Si vous utilisez un câble HDMI pour le raccordement aux étapes 1 et 2, vous n’aurez pas besoin de suivre les étapes 3 et 4

pour profiter d’un appareil de cinéma à domicile pour la lecture multicanaux.

• L’affichage à l’écran n’apparaît pas si vous avez effectué la connexion au téléviseur via la sortie HDMI. Utilisez les connexions

composant ou composites pour configurer le système.

3Voir la section Utilisation des prises femelles vidéo en composantes à la page 19 si vous désirez utiliser les sorties vidéo

composantes pour raccorder ce récepteur à votre téléviseur.

VIDEO OUT

Page 85

3 Raccordez la sortie vidéo en composantes

)

et les sorties audio stéréo analogiques

de votre lecteur de BD/DVD aux entrées BD/DVD de ce récepteur.

Utilisez un câble vidéo RCA standard2 et un câble phono RCA stéréo pour ce raccordement.

• Si votre lecteur de BD/DVD est équipé de sorties analogiques multicanaux, consultez Raccordement des sorties analogiques multicanaux ci-dessous pour obtenir des informations sur la façon d’effectuer les raccordements.

4 Raccordez les sorties audio analogiques de votre téléviseur aux entrées TV/SAT du récepteur.

Le son pourra alors être émis par le syntoniseur intégré de votre téléviseur. Utilisez un câble phono RCA stéréo dans ce but.

• Si votre téléviseur est équipé d’un décodeur numérique intégré, vous pouvez également raccorder une sortie audio numérique optique du téléviseur à l’entrée DIGITAL OPTICAL IN 2 (AUX) du récepteur. Utilisez un câble optique pour ce raccordement.

Raccordement des sorties analogiques multicanaux

Votre lecteur de BD/DVD peut être pourvu de sorties analogiques à 5.1 canaux pour la lecture de DVD audio et de SACD. Dans ce cas, vous pouvez raccorder les sorties analogiques multicanaux aux entrées multicanaux de ce récepteur comme illustré ci-dessous.

Ce récepteur

RAUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

COAXIAL

IN 1

(CD)

OPTICAL

IN 2

(AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

ANTENNA

UNBAL

Ω

SIRIUS

LOOP

SURROUND

L (Single)R

BACK

PRE OUT

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

COMPONENT VIDEO

SUBWOOFER

L R

DVR/VCR VIDE

BD/DVD IN

YPBP

ASSIGNABLE

AUDI

PRE OU

OUT

IN 2

(TV/SAT

IN 1

(BD/DVD

1-2

English

Français

Español

CENTER

OUTPUT

SURROUND

OUTPUT

Remarque

1 Ce raccordement vous permettra de faire des enregistrements analogiques à partir de votre lecteur de BD/DVD. 2 Si votre lecteur est également équipé d’une s ortie vid éo en composantes, vous pouvez aussi la raccorder. Consultez Utilisation

des prises femelles vidéo en composantes à la page 19 pour de plus amples informations à ce sujet.

3 Dans ce cas, vous devrez indiquer au récepteur l’entrée numérique que vous avez raccordée au téléviseur (reportez-vous à la section

Choix du signal d’entrée à la page 40).

4 • L’entrée multicanaux peut être utilisée uniquement si MULTI IN est sélectionné (voir page 40).

• Vous pouvez affecter COMPONENT VIDEO IN 1 ou IN 2 à l’entrée multicanal. (Pour en savoir plus à ce sujet, consultez la section Menu d’affectation d’entrée à la page 44.)

SUBWOOFER OUTPUT

FRONT

OUTPUT

Décodeur DVD/multi-canaux avec prises de sortie analogique multi-canaux

VIDEO

OUTPUT

Page 86

Raccordement d’un récepteur satellite ou d’un boîtier décodeur numérique

Les récepteurs satellites et par câble, ainsi que les syntoniseurs de téléviseur numérique terrestre sont tous des exemples de ce que l’on appelle boîtiers décodeurs.

Ce récepteur

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

COAXIAL

IN 1

(CD)

OPTICAL

IN 2

(AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

OUT

1-2

AUDIODIGITAL

1 1 2

IN IN

CD-R/TAPE CD

TV/SAT

DVR/VCR TV/SAT

CENTERSURROUND

BD/DVD IN

SUBWOOFER

BD/DVD MULTI CH IN

FRONT

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

TV/SAT IN

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

SPEAKERS A

SPEAKERS B

FRONT

HDMI OUT

OPTICAL

DIGITAL OUT

AUDIO/VIDEO OUT

VIDEOAUDIORL

STB

1 Si votre boîtier décodeur comporte une sortie HDMI, raccordez-la à une entrée HDMI TV/SAT IN de ce récepteur.

Si votre boîtier décodeur ne possède pas de sortie HDMI, mais intègre une sortie numérique, raccordez-la à une entrée

2 Raccordez un ensemble de sorties audio/ vidéo du boîtier décodeur aux entrées TV/ SAT AUDIO et VIDEO du récepteur.

Utilisez un câble phono RCA stéréo pour le raccordement audio et un câble vidéo RCA standard pour le raccordement vidéo.

numérique de ce récepteur. L’exemple ci-dessous illustre un raccordement

optique vers l’entrée DIGITAL OPTICAL IN 2

(AUX).

Remarque

1 Dans ce cas, vous devrez indiquer au récepteur l’entrée que vous avez raccordée au boîtier décodeur (consultez la section

Choix du signal d’entrée à la page 40).

2 Si votre téléviseur est déjà raccordé aux entrées TV/SAT, choisissez alors une autre entrée. Cependant, pour recevoir un signal,

il vous faudra appuyer sur la touche de sélection d’entrée correspondant à l’entrée sur laquelle vous avez branché le boîtier décodeur.

3 Reportez-vous à la section Utilisation des prises femelles vidéo en composantes à la page 19 si votre boîtier décodeur possède

également une sortie vidéo en composantes.

Page 87

Raccordement d’autres

appareils audio

Le nombre et le type de raccordement dépendent des appareils que vous désirez raccorder. raccorder un lecteur CD-R, MD, DAT, un magnétophone ou tout autre appareil audio.

1 Si votre appareil est équipé d’une sortie numérique, raccordez-la à une entrée numérique du récepteur comme indiqué ci-dessous.

L’exemple ci-dessous illustre un raccordement optique vers l’entrée DIGITAL OPTICAL IN 1

(CD-R/TAPE).

2 Si nécessaire, raccordez les sorties audio analogiques de l’appareil à un groupe d’entrées audio libres du récepteur.

Ce type de raccordement devra être réalisé pour les appareils sans sortie numérique, ou si vous désirez enregistrer à partir d’un appareil numérique. Utilisez un câble phono RCA stéréo comme indiqué ci-dessous.

3 Si vous raccordez un enregistreur, connectez les sorties audio analogiques aux entrées audio analogiques de l’enregistreur.

L’exemple montre un raccordement analogique à la prise de la sortie analogique du lecteur de CD-R/TAPE à l’aide d’un câble phono RCA stéréo.

Suivez les étapes ci-dessous pour

Ce récepteur

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

DIGITAL

COAXIAL

IN 1

(CD)

OPTICAL

IN 2 (AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

AUDIO

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

1 23

OPTICAL COAXIAL

DIGITAL OUT

REC

AUDIO IN

CD-R, MD, DAT, magnétophone, etc.

UNBAL

SIRIUS

AUDIO OUT

PLAY

LOOP

OUT

Ω

ANTENNA

Z O

English

Français

Español

Remarque

1 Pensez à raccorder les appareils numériques aux prises femelles audio analogiques si vous désirez enregistrer à partir

d’appareils numériques (lecteur MD par ex.) vers des appareils analogiques et réciproquement.

Page 88

Raccordement d’un enregistreur HDD/DVD, magnétoscope et

autres sources vidéo

Ce récepteur est muni d’entrées et de sorties audio/vidéo adaptées au raccordement d’enregistreurs analogiques ou numériques, tels que des magnétoscopes ou des enregistreurs HDD/DVD.

Ce récepteur

R AUX

HDMI

BD/DVD

TV/SAT

DVR/VCR

OUT

DIGITAL

COAXIAL

IN 1

(CD)

OPTICAL

IN 2

IN 2 (AUX)

(AUX)

IN 1

(CD-R/TAPE)

ASSIGNABLE

1-2

CD-R/TAPE CD

OUT

DVR/VCR

DVR/VCR TV/SAT

OUT

AUDIODIGITAL

BD/DVD MULTI CH IN

CENTERSURROUND

SUBWOOFER

IN IN

FRONT

BD/DVD IN

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

SPEAK

SPEA

1-2

HDMI OUT

OPTICAL

DIGITAL OUT

3 2

REC

VIDEO IN

AUDIO IN

OUT

PLAY

AUDIO OUT

VIDEO OUT

DVR, magnétoscope, lecteur LD, etc.

1 Si votre composant vidéo est équipé d’une sortie HDMI, raccordez-la à une entrée HDMI DVR/VCR IN de ce récepteur.

Si votre composant vidéo ne possède pas de sortie audio HDMI, mais intègre une sortie audio numérique, raccordez-la à une entrée numérique de ce récepteur.

L’exemple montre un magnétoscope/graveur raccordé à l’entrée DIGITAL OPTICAL IN 2

(AUX).

2 Raccordez un groupe de sorties audio/ vidéo du magnétoscope/graveur aux entrées DVR/VCR AUDIO et VIDEO du récepteur.

Utilisez un câble phono RCA stéréo pour le raccordement audio et un câble vidéo RCA standard pour le raccordement vidéo.

3 Raccordez un groupe d’entrées audio/ vidéo du magnétoscope/graveur aux sorties DVR/VCR AUDIO et VIDEO du récepteur.

Utilisez un câble phono RCA stéréo pour le raccordement audio et un câble vidéo RCA standard pour le raccordement vidéo.

Remarque

1 Dans ce cas, il faut que vous fassie z savoir au récepteur à quelle entrée numéri que vous avez raccordé le composant (reportez

vous à la section Choix du signal d’entrée à la page 40).

2 Si votre appareil vidéo possède aussi une sortie vidéo de composant, vous pouvez aussi la raccorder. Consultez Utilisation des

prises femelles vidéo en composantes à la page 19 pour de plus amples informations à ce sujet.

Page 89

Utilisation des prises femelles vidéo en composantes

Les prises femelles vidéo en composantes offrent généralement une qualité d’image supérieure aux prises vidéo composites. De plus, la fonction de balayage progressif permet d’obtenir des images extrêmement stables et sans scintillement (si la source et le téléviseur sont compatibles). Consultez les modes d’emploi de votre téléviseur et de votre appareil source pour vous assurer qu’ils sont compatibles avec la fonction de balayage progressif.

Ce récepteur

RAUX

RYPB

COMPONENT VIDEO IN

Téléviseur

HDMI

BD/DVD

TV/SAT

COAXIAL

DVR/VCR

OPTICAL

OUT

(CD-R/TAPE)

COMPONENT VIDEO OUT

IN 1

(CD)

IN 2

(AUX)

IN 1

RYPB

ASSIGNABLE

1-2

IN IN

CD-R/TAPE CD

OUT

DVR/VCR TV/SAT

OUT

FRONT

CENTERSURROUND

BD/DVD IN

SUBWOOFER

AUDIODIGITAL

BD/DVD MULTI CH IN

Lecteur de BD/DVD

UNBAL

SIRIUS

LOOP

ZONE2 OUT

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

Ω

COMPONENT VIDEO

SURROUND

L (Single)R

BACK

L R

DVR/VCR VIDEO

YPBP

AUDIO

PRE OUT

SUBWOOFER

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

English

Français

Español

Important

• Si vous avez raccordé un composant source au récepteur au moyen d’une entrée vidéo en composantes, votre téléviseur doit également être raccordé à la prise COMPONENT VIDEO OUT de ce récepteur.

1 Raccordez les sorties vidéo de votre appareil source à un groupe d’entrées vidéo en composantes du récepteur.

Utilisez un câble vidéo en composantes trois voies pour ce raccordement.

2 Si nécessaire, affectez les entrées vidéo en composantes aux entrées de la source que vous venez de raccorder.

Cette étape doit être exécutée uniquement si vos raccordements ne respectent pas les raccordements par défaut suivants:

• COMPONENT VIDEO IN 1 – BD/DVD

• COMPONENT VIDEO IN 2 – TV/SAT

Consultez Menu d’affectation d’entrée à la page 44 pour de plus amples informations à ce sujet.

3 Raccordez les prises femelles COMPONENT VIDEO OUT du récepteur aux entrées vidéo en composantes de votre téléviseur ou écran d’ordinateur.

Utilisez un câble vidéo en composantes trois voies.

Page 90

Raccordement à la borne vidéo du panneau frontal

Les raccordements vidéo avant sont accessibles via le panneau avant à l’aide de la touche INPUT SELECTOR ou VIDEO de la télécommande. Ce sont des prises audio/vidéo standard. Faites les raccordements comme vous l’avez fait pour les connexions du panneau arrière.

• Appuyez sur la languette PUSH OPEN pour accéder aux raccordements vidéo avant.

VIDEO INPUT

USB

Ce récepteur

MULTI-ZONE

SPEAKERS

CONTROL

iPod

USB

iPod

ON/OFF

VIDEO INPUT

AUDIO/VIDEO OUTPUT

RLAUDIOVIDEO

MASTER VOLUME

RLAUDIOVIDEO

MCACC

SETUP MIC

Caméra vidéo

(etc.)

LVIDEO

Raccordement des antennes

Raccordez l’antenne cadre AM et l’antenne filaire FM comme indiqué ci-dessous. Pour améliorer la réception et la qualité du son, raccordez les antennes externes (consultez

Utilisation des antennes externes à la page 21).

fig. a fig. b

LOOP

ANTENNA

1 Poussez sur les languettes pour les ouvrir, puis insérez complètement un fil dans chaque borne avant de relâcher les languettes pour mettre en place les fils de l’antenne AM.

2 Reliez l’antenne cadre AM au pied joint.

Pour relier le pied à l’antenne, courbez-le dans le sens indiqué par la flèche (fig. a), puis attachez le cadre sur le pied (fig. b).

3 Placez l’antenne AM sur une surface plane en l’orientant vers une direction qui offre la meilleure réception.

4 Raccordez l’antenne filaire FM de la même manière que pour l’antenne cadre AM.

Pour de meilleurs résultats, déroulez l’antenne FM et fixez-la sur un mur ou sur un encadrement de porte. Tendez-la, elle ne doit pas être enroulée.

Page 91

Utilisation des antennes externes

Pour améliorer la réception FM

Utilisez un connecteur de type F (non fourni) pour raccorder une antenne FM externe.

ANTENNA

UNBAL

LOOP

Ω

Connecteu de type F

English

Français

Pour améliorer la réception AM

Connectez un fil recouvert de vinyle de 5 à 6 mètres de long à la borne d’antenne AM sans déconnecter l’antenne cadre AM fournie.

Pour obtenir la meilleure réception possible, fixez ce fil métallique horizontalement, à l’extérieur.

Antenne intérieure (fil gainé au vinyle)

Antenne extérieure

5 m à 6 m

UNBAL

LOOP

ANTENNA

Ω

Español

Page 92

Raccordement des enceintes

Une configuration complète des six enceintes (y compris le subwoofer) est illustrée ci-après ; toutefois, la configuration varie pour chaque installation. Raccordez tout simplement vos enceintes de la façon suivante : Le récepteur fonctionnera avec seulement deux enceintes stéréo (les enceintes avant sur le schéma), mais il est recommandé d’en utiliser au moins trois ; une configuration complète de huit enceintes est cependant idéale pour la production du son surround. Si vous n’utilisez pas de caisson de basse, changez le réglage des enceintes avant (reportez-vous à la section Réglage des enceintes à la page 42) sur LARGE (Grande).

Veillez à raccorder l’enceinte droite à la borne droite et l’enceinte gauche à la borne gauche.

Subwoofer alimenté

Enceintes avant

RSLSR

Vous pouvez utiliser les enceintes raccordées aux bornes d’enceintes B pour obtenir une reproduction stéréo dans une autre pièce. Consultez la section Installation des enceintes à la page 24 lorsque vous installez les enceintes dans une autre pièce. Consultez la section Permutation du système d’enceintes à la page 25 pour connaître les options d’écoute possibles avec cette configuration.

Vous pouvez utiliser des enceintes ayant une impédance normale comprise entre 6 Ω et 16 Ω. Notez toutefois que seules les enceintes avant sont réglées sur une valeur comprise entre 12 Ω et 16 Ω si vous avez sélectionné SPAB à

la section Permutation du système d’enceintes à la page 25.

Assurez-vous que tous les branchements ont été effectués correctement avant de raccorder cet appareil au secteur.

Enceinte centrale

Enceintes surround

SURROUND

BACK

SIRIUS

UNBAL

LOOP

Ω

ANTENNA

ZONE2 OUT

DVR/VCR VIDEO

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

COMPONENT VIDEO

L (Single)R

L R

PRE OUT

SUBWOOFER

PRE OUT

YPBP

(TV/SAT)

(BD/DVD)

ASSIGNABLE

SPEAKERS A

AUDIO

SPEAKERS B

OUT

IN 2

IN 1

1-2

FRONT

SURROUND CENTER

R L

Class 2 Wiring

Système d’enceintes B

Page 93

Branchement des fils nus

Bornes d’enceintes A :

1 Torsadez ensemble les brins de fil dénudés.

2 Libérez la borne de l’enceinte et insérez-y le fil.

3 Refermez la borne.

123

10 mm

Bornes d’enceintes B :

1 Torsadez ensemble les brins de fil dénudés.

2 Poussez sur les languettes pour les ouvrir et insérez le fil dénudé.

3 Relâchez les languettes.

10 mm

Attention

• Les bornes des haut-parleurs sont sous une tension HAZARDOUS LIVE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher des parties non isolées.

• Assurez-vous que tous les brins de fil dénudés du câble d’enceinte sont torsadés ensemble et insérés complètement dans la borne de l’enceinte. Si une partie du fil d’enceinte exposé entre en contact avec le panneau arrière, l’alimentation peut être coupée par mesure de sécurité.

Utilisez les sorties PRE OUT pour raccorder les enceintes surround arrière

Raccordez les sorties PRE OUT de l’appareil et un amplificateur supplémentaire afin d’ajouter une enceinte surround arrière.

Amplificateur de canal

surround arrière

ANALOG

INPUT

SURROUND

BACK

ZONE2 OUT

DVR/VCR VIDEO

OUT

MONITOR OUT BD/DVD IN TV/SAT IN

ANTENNA

UNBAL

Ω

LOOP

COMPONENT VIDEO

• Vous pouvez également raccorder l’amplificateur supplémentaire aux sorties PRE OUT de canal surround arrière pour ajouter une seule enceinte. Dans ce cas, connectez l’amplificateur à la borne gauche (L (Single)) uniquement.

Enceintes surround arrière

SPEAKERS A

AUDIO

L (Single)R

L R

YPBP

PRE OUT

SUBWOOFER

PRE OUT

OUT

IN 2

(TV/SAT)

IN 1

(BD/DVD)

ASSIGNABLE

1-2

FRONT

SPEAKERS B

SBL SBR

SURR

Class 2 Wiring

English

Français

Español

Page 94

Installation des enceintes

Pour obtenir le meilleur son surround possible, installez vos enceintes conformément à l’illustration ci-dessous.

Système surround à 5.1 canaux :

Avant gauche

Surround

gauche

Centre

Caisson de

basses

120°

Système surround à 6.1 canaux :

Avant gauche Avant droite

Surround

gauche

Centre

Caisson de

basses

120° 120°

Surround arrière

Système surround à 7.1 canaux :

Avant gauche Avant droite

Surround

gauche

Surround arrière

gauche

Centre

Caisson de

basses

90°

60°

Avant droite

120°

Surround droite

90°

Surround droite

Surround arrière droite

L’emplacement des enceintes dans la pièce d’écoute a une grande influence sur la qualité du son obtenu. Les conseils suivants vous permettront d’obtenir le meilleur son avec votre système.

• Le caisson de basses peut être placé sur le sol. De manière idéale, les autres enceintes doivent être placées à hauteur d’écoute. À l’exception du caisson de basses, il n’est pas conseillé de placer les autres enceintes sur le sol, ou de les installer très en hauteur sur un mur.

• Pour obtenir un effet stéréo optimal, écartez les enceintes avant de 2 à 3 mètres en les plaçant à égale distance du téléviseur.

• Lorsque vous placez des enceintes à proximité du téléviseur, nous vous recommandons d’utiliser des enceintes protégées contre les interférences électromagnétiques de façon à éviter ainsi la décoloration de l’image lorsque le téléviseur est allumé. Si vous ne possédez pas d’enceintes protégées contre les interférences électromagnétiques et si vous remarquez une décoloration de l’image, éloignez les enceintes du téléviseur.

• Si vous utilisez une enceinte centrale, placez les enceintes avant à un angle plus grand. Sinon, placez-les à un angle plus étroit.

• Placez l’enceinte centrale au-dessus ou en dessous du téléviseur de sorte que le son du canal central semble provenir de l’écran du téléviseur. Assurez-vous également que l’enceinte centrale ne traverse pas la ligne formée par le bord d’attaque des enceintes avant gauche et droite.

• Il vaut mieux placer les enceintes de manière à réaliser un angle ouvert vers la position d’écoute. L’angle dépend de la taille de la pièce. Utilisez un angle inférieur pour les pièces plus grandes.

Remarque

1 • Cette disposition est possible uniquement lorsque l’amplificateur supplémentaire est raccordé à l’appareil et que les

enceintes surround arrière sont raccordées à l’amplificateur. Pour plus de détails, consultez la section Utilisez les sorties PRE OUT pour raccorder les enceintes surround arrière à la page 23.

• Lorsque le traitement de canal surround arrière est réglé sur SB CH ON (voir page 37) dans cette disposition, le son est transmis par les enceintes surround arrière, même si un signal d’entrée à 5.1 canaux est utilisé.

Page 95

• Les enceintes surround et surround arrière doivent être placées 60 cm à 90 cm plus haut que vos oreilles et légèrement inclinées vers le bas. Assurez-vous que les enceintes ne sont pas face à face. Pour les signaux DVD audio, les enceintes doivent être plus rapprochées de l’auditeur que lors de la lecture sur un appareil de cinéma à domicile.

• S’il n’est pas possible de placer les enceintes surround d irectement à côté de la position d’écoute avec un système à 7.1 canaux, il est toutefois possible d’améliorer l’effet surround en désactivant la fonction UP Mix (consultez la section Réglage de la fonction Up Mix à la page 37).

• Essayez de placer les enceintes surround à la même distance de la position d’écoute que les enceintes avant et centrale. Sinon, l’effet de son surround sera affaibli.

Attention

• Assurez-vous que toutes les enceintes sont correctement installées. Ceci permet non seulement d’améliorer la qualité du son, mais aussi de réduire les risques de dommages ou de blessures, en emp êchant les enceintes d’être renversées ou de tomber en cas de choc externe ou de secousse telle qu’un tremblement de terre.

• SPA – Le son sort par les enceintes raccordées aux bornes du système d’enceintes A et à la sortie SURROUND BACK PRE OUT (la lecture multicanaux est possible).

• SPB – Le son sort par les deux enceintes raccordées au système d’enceintes B (seule la lecture en mode stéréo est possible).

• SPAB – Le son sort par le système d’enceintes A, les deux enceintes du système d’enceintes B et le caisson de basses. Les sources multicanaux sont remixées uniquement lorsque le mode STEREO ou A.L.C est sélectionné pour la sortie stéréo par les systèmes d’enceintes

A et B.

• SP – Le son ne sort pas par les enceintes, mais par la prise du casque d’écoute.

English

Français

Español

Permutation du système d’enceintes

La touche SPEAKERS permet de configurer trois systèmes d’enceintes.

• Utilisez la touche SPEAKERS du panneau avant pour sélectionner un réglage du système d’enceintes.

Appuyez plusieurs fois pour choisir une option du système d’enceintes :

Remarque

1 La sortie du subwoofer dépend des réglages effectués à la section Réglage des enceintes à la page 42. Toutefois, si SPB est

sélectionné ci-dessus, le subwoofer n’émet aucun son (le canal LFE n’est pas remixé).

2 Vous pouvez utiliser des enceintes ayant une impédance normale comprise entre 6 Ω et 16 Ω. Notez toutefois que seules les

enceintes avant sont réglées sur une valeur comprise entre 12 Ω et 16 Ω si vous avez sélectionné SPAB.

SPEAKERS

CONTROL

MULTI-ZONE

ON/OFF

Page 96

Chapitre 4:

Commandes et affichages

Panneau frontal

1 23 64 5

AUDIO/VIDEO MULTI- CHANNEL RECEIVER VSX

STANDBY/ON

INPUT SELECTOR

 STANDBY/ON

2Cadran

INPUT SELECTOR

Permet de sélectionner une source d’entrée.

3 Touches de commande du tuner

BAND

Permet de naviguer entre les bandes de signaux radio AM, FM ST (stéréo) et FM MONO (page 48).

TUNE +/–

Ces touches servent à trouver la fréquence radio voulue (page 48) et les canaux de SIRIUS Radio (page 63).

TUNER EDIT Utilisez cette touche avec TUNE +/–, PRESET +/– et ENTER pour mémoriser les

stations et leur donner un nom pour vous en rappeler (page 48, 49). Cette touche sert à prérégler le canal de SIRIUS Radio (page 63).

PRESET +/–

Utilisez ces touches pour sélectionner des stations radio préréglées (page 49) et pour sélectionner les canaux de SIRIUS Radio (page 63).

4 Ecran à caractères

Consultez Affichage à la page 28.

PHASE

CONTROL

–

STEREO/

TUNE

TUNER EDIT ENTER

ADVANCED SURROUND

STANDARD SURROUND

A.L.C.

TUNE

BAND

AUTO SURROUND/

STREAM DIRECT

PHONES

SPEAKERS

PRESET

–

USB

7 8 10 13129 11

5 Témoin

S’allume lorsque Acoustic Calibration EQ (page 36) est sélectionné (Acoustic Calibration EQ est automatiquement activé après la configuration MCACC automatique (page 9)).

6Cadran

7Prise

Utilisez cette prise pour raccorder un casque d’écoute (page 40).

8 Touches de mode d’écoute

AUTO SURROUND/STREAM DIRECT

Permet d’alterner entre les modes de lecture Auto surround (Lecture en mode Auto à la page 33) et Stream Direct. La lecture en mode Stream Direct contourne les commandes de tonalité afin d’obtenir une reproduction extrêmement fidèle de la source (page 36).

STEREO/A.L.C.

Permet d’alterner entre la lecture stéréo, le mode stéréo avec contrôle automatique du niveau (page 35) et les modes de lecture Front Stage Surround Advance (page 35).

PRESET

MULTI-ZONE

CONTROL

ON/OFF

VIDEO INPUT

iPod

RLAUDIOVIDEO

MCACC

MASTER VOLUME

PHONES

MCACC

SETUP MIC

–

MASTER VOLUME

819H

Page 97

ADVANCED SURROUND

Permet de naviguer entre les divers modes surround (page 34).

STANDARD SURROUND

Appuyez sur cette touche pour le décodage standard et pour naviguer parmi les différentes options 2 Pro Logic II, 2 Pro Logic IIx et NEO:6 (page 33).

9SPEAKERS

Utilisez cette touche pour changer le système d’enceintes (page 25).

10 Commandes MULTI-ZONE

Si vous avez effectué des raccordements MULTI-ZONE (consultez la section Écoute MULTI-ZONE à la page 46) utilisez ces commandes pour contrôler la sous-zone depuis la zone principale (consultez la section Utilisation des commandes MULTI-ZONE à la page 47).

11 Borne

iPod

/USB

Permet de raccorder votre Apple iPod ou votre périphérique de stockage de masse USB en tant que source audio (page 58 et page 60).

12 Entrée

AUDIO/VIDEO

Voir Raccordement à la borne vidéo du panneau frontal à la page 20.

13 Prise

MCACC SETUP MIC

Permet de raccorder un microphone pendant la configuration MCACC automatique.

Portée de la télécommande

La télécommande ne fonctionnera pas correctement:

• Si des obstacles se trouvent entre la télécommande et le capteur de télécommande du récepteur.

• Si le capteur de télécommande est exposé à la lumière directe du soleil ou à un éclairage fluorescent.

• Si le récepteur se trouve à proximité d’un appareil qui émet des rayons infrarouges.

• Si le récepteur reçoit simultanément des signaux en provenance d’une autre télécommande à infrarouges.

S T A

N D B Y / O N

I N P U S

T E L E

C A

R O L

B A

N D

T U N E

–

A U T

U R R E R A O M U D

U I R

N E

C T

S T

E R E

O . L / . C

. P H O

R R E

E O D U

D N

T E

S T

AUDIO

A N S U

VIDEO

U N D

P R E

MUL

S E

TI-

–

CHANNEL RECEIVER

S P E A K E R

E S E T

V S

C O

N M

– 519

T U R L O

- Z O N

E O N

M A

7 m

S V T O

R L U

M T A

E B L E

English

Français

Español

Page 98

Affichage

1 2 3 4 5 6 7 8

1PHASE

S’allume lorsque la touche Phase Control est sélectionnée (page 11).

2AUTO

S’allume lorsque l’option Auto Surround est sélectionnée (voir Lecture en mode Auto à la page 33).

3ST

S’allume lorsque la bande d’émission FM stéréo est captée en mode stéréo auto.

4TUNE

S’allume lors de la réception d’un canal de diffusion normal ou d’un canal SIRIUS.

5ZONE

S’allume lorsque la fonction MULTI-ZONE est activée (page 46).

6 Indicateur d’enceinte

S’allume pour indiquer le système d’enceinte utilisé, A et/ou B (page 25).

7 Voyant du minuteur de veille

S’allume lorsque le récepteur est en mode minuterie de veille (page 32).

8 Voyants de préréglage du syntoniseur/ SIRIUS

PRESET

Indique si une station radio préréglée est enregistrée ou appelée.

MEM

Clignote lorsqu’une station radio est enregistrée.

11 12 13 14 14 1615

9 Voyant des informations préréglées ou du signal d’entrée

Indique le nombre de canaux préréglé du syntoniseur ou le type de signal d’entrée, etc.

10 Ecran à caractères

Affiche diverses informations sur le système.

11 Voyants DTS

DTS

S’allume lorsqu’une source comportant des signaux audio DTS encodés est détectée.

S’allume lorsqu’une source comportant des signaux audio DTS-EXPRESS ou DTSHD encodés est détectée.

S’allume lorsqu’une source comportant des signaux audio DTS-ES encodés est détectée.

96/24

S’allume lorsqu’une source comportant des signaux audio DTS 96/24 encodés est détectée.

NEO:6

Lorsque l’un des modes NEO:6 du récepteur est sélectionné, ce voyant s’allume pour indiquer qu’un traitement NEO:6 est en cours (page 33).

12 Voyants Dolby Digital

S’allume lorsqu’un signal Dolby Digital encodé est détecté.

Page 99

HD+

S’allume lorsqu’une source comportant des signaux audio Dolby Digital Plus encodés est détectée.

S’allume lorsqu’une source comportant des signaux audio Dolby TrueHD encodés est détectée.

S’allume lorsqu’une source comportant des signaux audio Dolby Digital EX encodés est détectée.

2PLllx

S’allume pour indiquer qu’un décodage 2 Pro Logic II / 2 Pro Logic IIx est en cours (consultez la section Écoute d’une source en son surround à la page 33 pour plus d’informations à ce sujet).

13 ADV.S.

S’allume lorsque l’un des modes Advanced Surround a été sélectionné (pour plus d’informations, reportez-vous à la section Utilisation des effets surround avancés à la page 34).

14 Voyants SIGNAL SELECT

DIGITAL

S’allume lorsqu’un signal audio numérique est sélectionné. Clignote lorsqu’un signal audio numérique n’est pas sélectionné.

HDMI

S’allume lorsqu’un signal HDMI est sélectionné. Clignote lorsqu’un signal HDMI n’est pas sélectionné.

15 Voyant UP MIX

S’allume lorsque le réglage UP MIX est défini sur ON (voir la page 37). S’allume également lorsque DIMMER est désélectionné.

16 DIR. S’allume lorsque le mode DIRECT ou PURE DIRECT est sélectionné (page 36).

English

Français

Español

Page 100

Télécommande

RECEIVER

BD TV

CD CD-R

VIDEO MULTI IN

iPod USB

AUTO/

DIRECT

AUDIO

PARAMETER

TOP MENU

HOME MENU SETUP

iPod

CTRL

CATEGORY

HDD

S.RETRIEVER

SB CH

DIMMER

D.ACCESS

BASS

INPUT SELECT

ZONE 2 ON/OFF

SIRIUS

STEREO/

A.L.C.

ENTER

DVD

PHASE

SPEAKERS

RECEIVER

212 3

6 7

SIGNAL SEL

CH SELECT

TV CONTROL

INPUT

DVR

TUNER

AUX

BD MENU

STANDARD

TUNER EDIT

TOOLS

RETURN ANT

TRE

VCR

ENTER

SOURCE

ADV SURR

MASTER VOLUME

BAND

MUTE

DISPLAY

SLEEP

MIDNIGHT

SHIFT

1 INPUT SELECT

Servent à sélectionner la source d’entrée.

 RECEIVER

Cette touche permet d’allumer le récepteur et de le mettre en veille.

3 RECEIVER

Allume la télécommande pour commander

le récepteur (s’utilise pour sélectionner les commandes blanches au-dessus des touches numérotées (S.RETRIEVER, etc)). Utilisez également cette touche pour configurer le son surround (page 41) ou les paramètres audio

VOL

(page 38).

4 ZONE 2 ON/OFF

Sélectionne ou non la zone 2 de la fonction Multi-zone.

5 Touches

MULTI CONTROL

Ces touches permettent de commander un

Commander le reste de

autre composant (voir votre système à la page 51

SIGNAL SEL

Permet de sélectionner un signal d’entré (page 40).

Appuyez d’abord sur BD pour accéder au menu :

BD MENU

Permet d’afficher le menu des disques Blu-ray.

7 Touches de mode d’écoute

AUTO/DIRECT

Permet d’alterner entre les modes de

lecture Auto surround (Lecture en mode Auto à la page 33) et Stream Direct. La

lecture en mode Stream Direct contourne les commandes de tonalité afin d’obtenir une reproduction extrêmement fidèle de la source (page 36).

STEREO/A.L.C.

Permet d’alterner entre la lecture stéréo, le mode stéréo avec contrôle automatique du niveau (page 35) et les modes de lecture Front Stage Surround Advance (page 35).

STANDARD

Appuyez sur ces touches pour accéder au décodage Standard et naviguer entre les options 2 Pro Logic II (page 33).

ADV SURR

Permet de naviguer entre les divers modes surround (page 34).

Pioneer VSX-819H-K, VSX-819H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
