Page 1

INSTALLATION MANUAL

MANUEL D’INSTALLATION

AVX-P7300DVD

Printed in Japan

Imprimé au Japon

<CRD3479-A> UC

Connecting the Units <ENGLISH>

Note:

• This unit is for vehicles with a 12-volt battery and negative grounding. Before installing it in a recreational vehicle, truck, or bus, check the battery voltage.

• To avoid shorts in the electrical system, be sure to disconnect the ≠ battery cable before beginning installation.

• Refer to the owner’s manual for details on connecting the power amp and other units, then make connections correctly.

• Secure the wiring with cable clamps or adhesive tape. To protect the wiring, wrap adhesive tape around them where they lie against metal parts.

• Route and secure all wiring so it cannot touch any moving parts, such as the gear shift, handbrake and seat rails. Do not route wiring in places that get hot, such as near the heater outlet. If the insulation of the wiring melts or gets torn, there is a danger of the wiring short-circuiting to the vehicle body.

• Don’t pass the yellow lead through a hole into the engine compartment to connect to the battery. This will damage the lead insulation and cause a very dangerous short.

• Do not shorten any leads. If you do, the protection circuit may fail to work when it should.

• Never feed power to other equipment by cutting the insulation of the power supply lead of the unit and tapping into the lead. The current capacity of the lead will be exceeded, causing overheating.

• When replacing fuse, be sure to use only fuse of the rating prescribed on the fuse holder.

• If the RCA pin jack on the unit will not be used, do not remove the caps attached to the end of the connector.

• To prevent incorrect connection, the input side of the IP-BUS connector is blue, and the output side is black. Connect the connectors of the same colors correctly.

• If this unit is installed in a vehicle that does not have an ACC (accessory) position on the ignition switch, the red lead of the unit should be connected to a terminal coupled with ignition switch ON/OFF operations. If this is not done, the vehicle battery may be drained when you are away from the vehicle for several hours. (Fig.1)

Fig. 1

No ACC positionACC position

This product conforms to CEMA cord colors. Le code de couleur des câbles utilisé pour ce produit est conforme à CEMA.

• Cords for this product and those for other products may be different colors even if they have the same function. When connecting this product to another product, refer to the supplied Installation manuals of both products and connect cords that have the same function.

Fig. 2

When Connecting the Multi-Channel AV Master Unit

Multi-Channel AV Master Unit (e.g. AVM-P9000R) (sold separately)

Green

Red (Right)

White (Left)

Yellow

RCA cable (sold separately)

20 pin cable (supplied with the TV tuner)

Red

FM MODULATOR IP-BUS MAIN UNIT IP-BUS AV MASTER

Blue

IP-BUS cable (supplied with the TV tuner)

Red

Blue

Black

Hide-away TV Tuner (e.g. GEX-P7000TV) (sold separately)

Gray

RGB cable (supplied with the MultiChannel AV Master Unit)

Red

Blue

Green

AV cable (supplied with the Multi-Channel AV Master Unit)

Green

To video output

To audio outputs

RCA cables (sold separately)

Yellow/black ToYellow/black lead (GUIDE ON) on the navigation unit.

Optical cable (supplied with the MultiChannel AV Master Unit)

RCA cable (supplied)

IP-BUS cable (supplied with the Multi-Channel AV Master Unit)

Gray

Connection box (supplied with the DVD Navigation Unit)

Blue

Green

Multi-CD player (sold separately)

40 cm

DVD Navigation Unit (e.g. AVIC-9DVD) (sold separately)

Voice guidance speaker (supplied)

Blue

40 cm

Black

Not used.

Yellow (AVM OUTPUT)

20 pin cable (supplied)

This product

16 cm

Red

Page 2

<ENGLISH>Connecting the Units

When Connecting the Head Unit

Fig. 3 Fig. 4

When Using a Display Connected Rear Video Output

This product’s rear video output is for connection of a display to enable passengers in the rear seats to watch the DVD or Video CD.

WARNING

• NEVER install the display in a location that enables the Driver to watch the DVD or Video CD while Driving.

This product

Display with RCA input jacks

RCA cable (supplied)

To audio inputs

To video input

RCA cable (sold separately)

Yellow (REAR VIDEO OUTPUT)

White (audio output (Left))

Red (audio output (Right))

16 cm

Light green Used to detect the ON/OFF status of the parking brake. This lead must be connected to the power supply side of the parking brake switch.

Parking brake switch

Red To electric terminal controlled by ignition switch (12 V DC) ON/OFF.

Fuse resistor

Fuse holder

Black (ground) To vehicle (metal) body.

Power supply side

Ground side

Connection method

2. Clamp firmly with needle-nosed pliers.

Clamp the parking brake switch power supply side lead.

Note:

• The position of the parking brake switch depends on the vehicle model. For details, consult the vehicle Owner’s Manual or dealer.

This Product

Yellow To terminal always supplied with power regardless of ignition switch position.

Yellow (rear video output) (REAR VIDEO OUTPUT)

White (audio output (Left)) (REAR OUTPUT)

Red (audio output (Right)) (REAR OUTPUT)

Yellow (video input) (VIDEO INPUT)

Yellow (AVM output) (AVM OUTPUT)

16 cm

Connecting the Power Cord

Fig. 5

Connection box (supplied with the DVD Navigation Unit)

Green

To video output

RCA cables (supplied)

20 pin cable (supplied)

Red

Blue

This product

40 cm

16 cm

40 cm

Not used.

Red

Yellow (VIDEO INPUT)

Blue

IP-BUS-RCA-Interconnector (CD-RB20) (sold separately)

DVD Navigation Unit (e.g. AVIC-9DVD) (sold separately)

To audio outputs

RCA cables (sold separately)

Multi-CD player (sold separately)

Voice guidance speaker (supplied)

Head Unit (sold separately)

Blue

Page 3

<ENGLISH>Installation

Note:

• Before finally installing the unit, connect the wiring temporarily, making sure it is all connected up properly, and the unit and the system work properly.

• Use only the parts included with the unit to ensure proper installation. The use of unauthorized parts can cause malfunctions.

• Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle.

• Install the unit where it does not get in the driver’s way and cannot injure the passenger if there is a sudden stop, like an emergency stop.

• Do not place the display in a position where it will impede the driver’s visibility or affect the operation of your vehicle’s air bags.

• The semiconductor laser will be damaged if it overheats, so don’t install the unit anywhere hot — for instance, near a heater outlet.

• If installation angle exceeds 30° from horizontal, the unit might not give its optimum performance. (Fig. 6)

Fig. 6

7 When the installation space is not very deep

When installing in a shallow space, secure with side brackets (small). In this case, stick conceal tape on parts that protrude from the dashboard.

Fig. 10

Holder After inserting the holder into the dashboard, then select the appropriate tabs according to the thickness of the dashboard material and bend them. (Install as firmly as possible using the top and bottom tabs. To secure, bend the tabs 90 degrees.)

182

Rubber bush

Screw

Dashboard

Attach screw

Side bracket (small)

Conceal tape

2. Install side brackets. (Fig. 8)

Fig. 8

3. Fastening the unit. (Fig. 9)

As a rule, secure with side brackets (large).

Fig. 9

182

Rubber bush

Screw

Dashboard

Side bracket (large)

Attach screw

Flush surface screw (5 × 6 mm)

Side bracket

DIN Front/Rear-mount

This unit can be properly installed either from “Front” (conventional DIN Front-mount) or “Rear” (DIN Rear-mount installation, utilizing threaded screw holes at the sides of unit

chassis). For details, refer to the following illustrated installation methods.

DIN Front-mount

Installation with the rubber bush

1. Remove the frame. (Fig. 7)

Fig. 7

Frame

Pull out to remove the frame. (When reattaching the frame, point the side with a groove downwards and attach it.)

DIN Rear-mount

Installation using the screw holes on the side of the unit

1. Remove the frame. (Fig. 11)

Fig. 11

Frame

Pull out to remove the frame. (When reattaching the frame, point the side with a groove downwards and attach it.)

30°

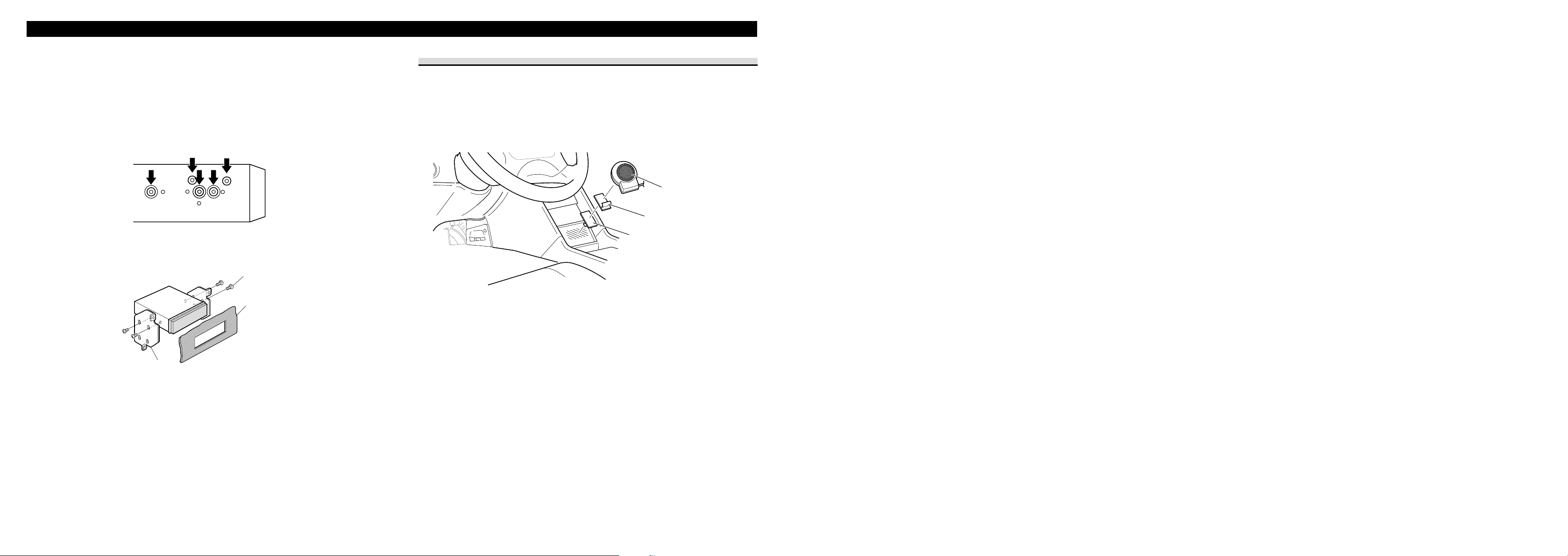

Page 4

Installation <ENGLISH>

Installing the Voice Guidance Speaker

Precaution:

• Do not install on the dashboard where it may be subjected to direct sunlight. High temperatures may result in damage to the unit.

• Install within the transmission range of the remote control signal.

Stick the supplied velcro tapes to both the back of the voice guidance speaker and center console, and attach them.

Fig. 14

Velcro tape (rough surface)

Voice guidance speaker

Velcro tape (soft surface)

2. Fastening the unit to the factory radio mounting bracket. (Fig. 12) (Fig. 13)

Select a position where the screw holes of the bracket and the screw holes of this product become aligned (are fitted), and tighten the screws at 2 places on each side. Use any of binding screws (4 × 3 mm), binding screws (5 × 6 mm) or flush surface screws (5 × 6 mm), depending on the shape of the screw holes in the bracket.

*1 Use binding screws (4 × 3 mm) only.

Fig. 12

Fig. 13

Screw

Dashboard or Console

Factory radio mounting bracket

Page 5

Raccordements des appareils <FRANÇAIS>

Remarque:

• Cet appareil est destiné aux véhicules avec une

batterie de 12 V, avec pôle négatif à la masse. Avant de l’installer dans un véhicule de loisir, un camion ou un car, vérifier la tension de la batterie.

• Afin d’éviter tout risque de court-circuit,

débrancher le câble de la borne négative ≠ de la batterie avant de commencer la pose.

• Pour le raccordement des câbles de l’amplificateur

de puissance et des autres appareils, se reporter au manuel de l’utilisateur et procéder comme il est indiqué.

• Fixer les câbles au moyen de colliers ou de

morceaux de ruban adhésif. Pour protéger le câblage, enrouler la bande adhésive autour des câbles à l’endroit où ceux-ci sont placés contre les parties métalliques.

• Acheminer et fixer tout le câblage de telle sorte

qu’il ne touche pas les pièces mobiles, comme le levier de changement de vitesse, le frein à main et les rails des sièges. Ne pas acheminer les câbles dans des endroits qui peuvent devenir chauds, comme près de la sortie de radiateur. Si l’isolation des câbles fond ou est se déchire, il existe un danger de court-circuit des câbles avec la carrosserie du véhicule.

• Ne pas faire passer le conducteur jaune dans le

compartiment moteur par un trou pour le connecter avec la batterie. Cela pourrait endommager sa gaine d’isolation et provoquer un grave court-circuit.

• Ne pas court-circuiter les conducteurs. Dans le cas

contraire, le circuit de protection risque de ne pas fonctionner.

• Ne jamais alimenter un autre appareil par un

branchement sur le câble d’alimentation de celui-ci. Le courant qui circulerait dans ce conducteur pourrait dépasser la capacité du conducteur et entraîner une élévation anormale de température.

• Lors du remplacement du fusible, n’utiliser qu’un

fusible de même ampérage (il est indiqué sur le porte-fusible).

• Si la prise RCA de l’appareil n’est pas utilisée, ne

retirez pas les capuchons que porte le connecteur.

• Pour éviter une connexion incorrecte, le côté entrée du connecteur IP-BUS est bleu et même couleur correctement.

• Si cette unité est installée dans un véhicule dont le contacteur d’allumage n’a pas de position ACC (accessoire), le fil rouge de l’unité doit être connecté à une borne couplée aux opérations de marche/arrêt du contacteur d’allumage. Sinon, la batterie du véhicule peut se décharger lorsque le véhicule n’est pas utilisé pendant plusieurs heures. (Fig. 1)

Fig. 1

Aucune position ACCPosition ACC

• Les câbles de ce produit et ceux d’autres produits peuvent fort bien ne pas être de la même couleur bien que remplissant la même fonction. Pour relier ce produit à un autre produit, utilisez le manuel d’installation de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque câble.

Fig. 2

Lors du raccordement à l’usnité maîtresse audiovisuel multicanaux

Unité maîtresse audiovisuel multicanaux (par ex. AVM-P9000R) (vendue séparément)

Câble RVB (fourni avec l’unité maîtresse audiovisuel multicanaux)

Vert

Rouge (droite)

Rouge

Blanc (gauche)

Jaune

Rouge

Bleu

Câble IP-BUS (fourni avec le syntoniseur de télévision)

Rouge

Gris

Vert

Câble audio/vidéo (fourni avec l’unité maîtresse audiovisuel multicanaux)

Câble à fiches Cinch (RCA) (fourni)

Câble IP-BUS (fourni avec l’unité maîtresse audiovisuel multicanaux)

Gris

Vert

Câble à 20 broches (fourni)

Jaune (AVM OUTPUT)

Rouge

Non utilisé.

Noir

Cet appareil

Bleu

Câble optique (fourni avec l’unité maîtresse audiovisuel multicanaux)

Lecteur de CD à chargeur (vendu séparément)

Vert

Boîtier de raccordement (fourni avec l’unité de navigation DVD)

Unité de navigation DVD (par ex. AVIC-9DVD) (vendue séparément)

Haut-parleur de guide vocal (fourni)

À la sortie vidéo

Aux sorties audio

Câbles cinch (RCA) (vendus séparément)

Jaune/noir Au fil jaune/noir (GUIDE ON) de l’unité de navigation

Jaune

Câble à fiches Cinch (RCA) (vendu séparément)

Câble à 20 broches (fourni avec le syntoniseur de télévision)

Syntoniseur de télévision déporté (par ex. GEX-P7000TV) (vendu séparément)

Noir

Bleu

FM MODULATOR IP-BUS MAIN UNIT IP-BUS AV MASTER

40 cm

16 cm

Page 6

<FRANÇAIS>Raccordements des appareils

Lors du raccordement à l’élément central

Fig. 3

Vert

Rouge

Bleu

Élément central (vendu séparément)

Interconnecteur IP-BUS-RCA (CD-RB20) (vendu séparément)

Cet appareil

Haut-parleur de guide vocal (fourni)

Non utilisé.

Boîtier de raccordement (fourni avec l’unité de navigation DVD)

Unité de navigation DVD (par ex. AVIC-9DVD) (vendue séparément)

À la sortie vidéo

Aux sorties audio

Câble à fiches Cinch (RCA) (fourni)

Câble à 20 broches (fourni)

Lecteur de CD à chargeur (vendu séparément)

Fig. 4

Lors de l’utilisation d’un écran raccordé à la sortie vidéo arrière

La sortie vidéo arrière de cet appareil est destinée à un écran placé de telle sorte que les passagers arrière puissent regarder les images fournies par un DVD ou un Video CD.

AVERTISSEMENT

• Veillez à ce que l’écran NE SOIT PAS installé en un endroit tel que le conducteur puisse observer les images fournies par le DVD ou le Video CD tout en conduisant.

16 cm

Jaune (REAR VIDEO OUTPUT)

Rouge (sortie audio (droite))

Blanc (sortie audio (gauche))

Écran muni de prises d’entrée Cinch (RCA)

Cet appareil

Câble à fiches Cinch (RCA) (fourni)

Branchement du cordon d’alimentation

16 cm

Fig. 5

Rouge (sortie audio (droite)) (REAR OUTPUT)

Blanc (sortie audio (gauche)) (REAR OUTPUT)

Jaune (sortie vidéo arrière) (REAR VIDEO OUTPUT)

Jaune (Sortie AVM) (AVM OUTPUT)

Jaune (Entrée vidéo) (VIDEO INPUT)

Rouge Vers une borne dont l’alimentation est commandée par la clé de contact (12 V CC).

Jaune Vers une borne alimentée en permanence indépendamment de la clé de contact.

Noir (masse) Fil de masse vers un élément en métal apparent de la voiture.

Résistance fusible

Porte-fusible

Cet appareil

S’éclaire de couleur verte Utilisé pour détecter l’état ON/OFF du frein à main. Ce conducteur doit être raccordé sur l’alimentation du contacteur de frein à main.

Contacteur de frein à main

Côté alimentation

Côté masse

Méthode de connexion

1. Immobilisez le fil d’ali- mentation du contacteur de frein à main.

2. Serrez fermement avec une pince à mâchoires pointues.

Remarque:

• La position du contacteur de frein à main dépend du modèle de véhicule. Pour les détails, consultez le manuel de l’utilisateur du véhicule ou un concessionnaire.

Jaune (VIDEO INPUT)

Câble à fiches Cinch (RCA) (vendu séparément)

Vers l’entrée vidéo Vers les entrées audio

3 m

40 cm

16 cm

6 m

3 m

Page 7

<FRANÇAIS>Installation

Remarque:

• Avant de finaliser l’installation de l’appareil, connecter temporairement le câblage en s’assurant que tout est correctement connecté et que l’appareil et le système fonctionnement correctement.

• Pour obtenir une bonne installation, n’utiliser que les pièces de l’appareil. L’utilisation de pièces non prévues risque de causer un mauvais fonctionnement.

• Consulter le concessionnaire le plus proche si l’installation nécessite le percement de trous ou toute autre modification du véhicule.

• Installer l’appareil à un endroit où il ne gêne pas le conducteur et où il ne peut pas blesser les passagers en cas d’arrêt brusque, comme pendant un arrêt d’urgence.

• Ne placez pas l’écran dans une position où il peut gêner la visibilité du conducteur ou affecter le bon fonctionnement des sacs gonflables de protection.

• Le laser semiconducteur sera endommagé en cas de réchauffement excessif. Dans ce cas ne pas installer l’appareil dans un endroit présentant une température élevée, tel que sortie de chauffage.

• L’angle de l’installation, ne doit pas dépasser 30° par rapport à l’horizontale, faute de quoi l’unité ne fournira pas ses performances optimales. (Fig. 6)

Fig. 6

Montage DIN avant/arrière

Cet appareil peut être convenable installé en choisissant soit la méthode habituelle de montage par “l’avant” (montage DIN avant), soit la méthode de montage par “l’arrière” (montage DIN arrière faisant appel aux perçages filetés de chaque côté du châssis). Pour de plus amples détails concernant cette question, reportez-vous aux illustrations qui suivent.

Montage DIN avant

Installation avec une bague en caoutchouc

1. Déposez le cadre. (Fig. 7)

Fig. 7

Cadre

Tirez pour enlever le cadre. (Pour remettre le cadre en place, dirigez le côté avec la rainure vers le bas.)

2. Installez les supports latéraux. (Fig. 8)

Fig. 8

3. Fixez fermement l’appareil. (Fig. 9)

En règle générale, fixez d’abord le support latéral (grand).

Fig. 9

182

Tableau de bord

Support Après avoir introduit le support dans le tableau de bord, sélectíonnez les languettes appropriées en fonction de l’épaisseur du matériau du tableau de bord et courbez-les. (Assurez le maintien aussi solidement que possible en utilisant les languettes inférieures et supérieures. Cela fait, courbez les languettes de 90 degrés.)

Bague en caoutchouc

Vis

Vis de fixation

Support latéral (grand)

7 Lors de l’installation dans une cavité peu profonde

Lors de l’installation dans une cavité peu profonde, fixez avec les supports latéraux (petits). Dans ce cas, collez du ruban adhésif de masquage sur les parties qui dépassent du tableau de bord.

Fig. 10

182

Support latéral (petit)

Ruban adhésif de masquage

Tableau de bord

Vis

Vis de fixation

Bague en caoutchouc

Montage DIN arrière

Installation en utilisant les trous de vis sur les côtés de l’appareil

1. Enlever le cadre. (Fig. 11)

Fig. 11

Cadre

Tirez pour enlever le cadre. (Pour remettre le cadre en place, dirigez le côté avec la rainure vers le bas.)

Support latéral

Vis à tête affleurante (5 × 6 mm)

30°

Page 8

Installation <FRANÇAIS>

2. Fixation de l’appareil au support de montage d’autoradio pourvu par l’usine. (Fig. 12) (Fig. 13)

Choisissez une position telle que les perçages de vis du support soient en regard (face à face) des perçages de vis de l’appareil puis mettez en place 2 vis de chaque côté de l’appareil. Selon la forme du perçage du support, utilisez les vis de pression de 4 × 3 mm, les vis de pression de 5 × 6 mm ou les vis à tête plate de 5 × 6 mm.

*1 N’utilisez que les vis de pression de 4 × 3 mm.

Fig. 12

Fig. 13

Tableau de bord ou console

Support de montage d’autoradio usine

Vis

Installation du haut-parleur de guide vocal

Précaution:

• N’installez pas le capteur sur le tableau de bord où il peut être exposé à la lumière directe du soleil. Les températures élevées peuvent endommager l’appareil.

• Installez le capteur dans la plage de transmission du signal de télécommande.

Collez la bande Velcro fournie à l’arrière du haut-parleur de guide vocal et sur la console centrale, et attachez-les.

Fig. 14

Haut-parleur de guide vocal

Bande Velcro (surface rugueuse)

Bande Velcro (surface lisse)
