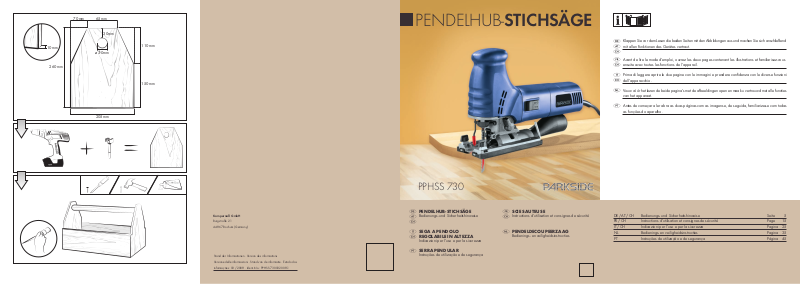

PENDELHUB-STICHSÄGE

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Avant de lire le mode d‘emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.

Prima di leggere aprire le due pagine con le immagini e prendere conﬁdenza con le diverse funzioni dell’apparecchio.

Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

Kompernaß GmbH

Burgstraße 21 44867 Bochum (Germany)

Stand der Informationen · Version des informations Versione delle informazioni · Stand van de informatie · Estado das informações: 03 / 2008 · Ident.-No.: PPHSS 730032008-1

PPHSS 730

Pendelhub-stichsäge

Bedienungs- und Sicherheitshinweise

sega a Pendolo regolabile in altezza

Indicazioni per l’uso e per la sicurezza

serra Pendular

Instruções de utilização e de segurança

scie sauteuse

Instructions d‘utilisation et consignes de sécurité

PendeldecouPeerzaag

Bedienings- en veiligheidsinstructies

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 5 FR / CH Instructions d‘utilisation et consignes de sécurité Page 15 IT / CH Indicazioni per l’uso e per la sicurezza Pagina 25 NL Bedienings- en veiligheidsinstructies Pagina 35 PT Instruções de utilização e de segurança Página 45





17 16

2 3

18 17 16 15

89101214

A B C

Sie benötigen · Il vous faut · Vi servono · U hebt nodig · Necessita de:

567

1 x 395 mm x 185 mm x 10 mm

D E F

2 x 395 mm x 120 mm x 10 mm

2 x 260 mm x 205 mm x 10 mm

1 x ø 30 mm x 400 mm

10 mm

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch ................................................................................Seite 6

Ausstattung ....................................................................................................................Seite 6

Lieferumfang .................................................................................................................Seite 7

Technische Daten ..........................................................................................................Seite 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Arbeitsplatz-Sicherheit .................................................................................................Seite 7

Elektrische Sicherheit ....................................................................................................Seite 8

Sicherheit von Personen ...............................................................................................Seite 8

Verwendung und Behandlung des Elektrowerkzeugs ...............................................Seite 9

Gerätespeziﬁsche Sicherheitshinweise für Pendelhubstichsägen .............................Seite 9

Originalzubehör / -zusatzgeräte .................................................................................Seite 10

Inbetriebnahme

Informationen zu Sägeblättern ...................................................................................Seite 10

Sägeblatt montieren / wechseln ..................................................................................Seite 10

Spanreißschutz montieren ...........................................................................................Seite 11

Parallelanschlag montieren..........................................................................................Seite 11

Spanabsaugung anschließen ......................................................................................Seite 11

Bedienung

Schnittwinkel einstellen ................................................................................................Seite 11

Hubzahl einstellen ........................................................................................................Seite 11

Pendelhub einstellen .....................................................................................................Seite 11

Einschalten / Ausschalten .............................................................................................Seite 12

Wartung und Reinigung

Wartung ........................................................................................................................Seite 12

Reinigung .......................................................................................................................Seite 12

Entsorgung...............................................................................................................Seite 12

Informationen

Service ...........................................................................................................................Seite 12

Konformitätserklärung / Hersteller...............................................................................Seite 13

5 DE/AT/CH

6 DE/AT/CH

Einleitung

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:

Bedienungsanleitung lesen! Schutzklasse II

Warn- und Sicherheitshinweise beachten!

Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung – Lebensgefahr!

Explosionsgefahr!

V W

Volt (Wechselspannung)

Watt (Wirkleistung)

Pendelhubstichsäge PPHSS 730

Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für gerade und kurvige Schnitte sowie Gehrungsschnitte an kantigen Werkstücken aus Kunststoﬀ, Holz und Metall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Ausstattung

Knaufgriﬀ

EIN- / AUS-Schalter (arretierbar)

Gehäuse

Stellrad Drehzahlvorwahl

Netzkabel

Belüftungsgitter

Absaugstutzen

Absaugkanal (siehe Abb. B)

Bodenplatte aus Leichtmetall

Gleitschuh (abnehmbar)

Klemmschraube

Pendelhubschalter

Führungsrolle

Sägeblatt

Einschuböﬀnungen (inklusive Feststellschraube)

Spanreißschutz

Berührschutz

Schnellspannfutter

Parallelanschlag

Innensechskantschlüssel

Arretierstift (siehe Abb. B)

7 DE/AT/CH

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lieferumfang

1 Pendelhubstichsäge inkl.

- Absaugstutzen

- Innensechskantschlüssel

- Spanreißschutz 1 Parallelanschlag 1 Kunststoﬀkoﬀer 1 Bedienungsanleitung 1 Heft „Garantie und Service“

2 Sägeblätter zur Holzbearbeitung 1 Sägeblatt zur Metallbearbeitung

Technische Daten

Stichsäge: Parkside PPHSS 730

Nennspannung: 230 V ~ 50 Hz Aufnahmeleistung: 730 W Leerlauf-Hubzahl: max. n Schnitttiefe: max. 110 mm Pendelhub: 3 Stufen und

Schrägschnitte: 0 - 45° links / rechts Schutzklasse: II /

600 - 2900 min

Feinschnitt-Einstellung

gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Geräusch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 90 dB (A). Unsicherheit K=3 dB. Der Geräuschpegel beim Arbeiten kann 101 dB (A) überschreiten.

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah = 6,268 m / s Unsicherheit K = 1,5 m / s

WARNUNG!

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren

WARNUNG!

Lesen Sie alle Sicherheits-

hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbe-

leuchtete Arbeitsbereiche können zu Unfällen führen.

8 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

b) Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosionsgefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase

oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

fern. Bei Ablenkung können Sie die Kontrolle

Halten Sie Kinder und andere

Personen während der Benutzung des Elektrowerkzeugs

über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Elektrogerät erhöht das Risiko eines elektrischen

hängen oder um den Stecker aus der

Halten Sie Elektrowerkzeuge

von Regen oder Nässe fern.

Das Eindringen von Wasser in ein

Schlages.

Zweckentfremden Sie das

Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu-

Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die

Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten

Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

licher Schutzausrüstung wie Staubmaske,

c) Vermeiden Sie eine unbeabsichtigte

d) Entfernen Sie Einstellwerkzeuge oder

Tragen Sie persönliche Schutz-

ausrüstung und immer eine Schutzbrille. Das Tragen persön-

rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Schraubenschlüssel, bevor Sie das

9 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangein-

richtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeu-

gen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vor-

sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem

Gerätespeziﬁsche

Sicherheitshinweise für Pendelhubstichsägen

Um Verletzungs- und Brandgefahr sowie Gesundheitsgefährdungen zu vermeiden:

J Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

J Führen Sie das Elektrowerkzeug nur einge-

schaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages.

J Halten Sie die Hände vom Sägebereich fern.

Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt

J Achten Sie darauf, dass die Bodenplatte

beim Sägen auﬂiegt.

besteht Verletzungsgefahr.

10 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Inbetriebnahme

J Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose.

J Führen Sie das Netzkabel immer nach hinten

vom Gerät weg.

WARNUNG!

GIFTIGE DÄMPFE!

Die durch die Bearbeitung entstehenden

schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe beﬁndliche Personen dar.

Tragen Sie Schutzbrille und

Staubschutzmaske!

J Vermeiden Sie das Sägen von gesundheits-

schädlichen Materialien.

J Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

J Schließen Sie bei längerem Bearbeiten von

Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete Staubabsaugvorrichtung an.

J Sorgen Sie für ausreichende Belüftung. J Bearbeiten Sie keine angefeuchteten Materialien

oder feuchte Flächen.

J Schalten Sie nach Beendigung des Arbeitsvor-

gangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt

erst dann aus dem Schnitt,

wenn dieses zum Stillstand gekommen ist.

J Bremsen Sie das Sägeblatt

nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt

kann beschädigt werden,

brechen oder einen Rückschlag verursachen.

J Verwenden Sie nur unbeschädigte und einwand-

freie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag verursachen.

J Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

Originalzubehör / -zusatzgeräte

J Benutzen Sie nur Zubehör und Zusatzgeräte,

die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung em pfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Inbetriebnahme

Informationen zu Sägeblättern

Die Parkside-Grundausstattung beinhaltet bereits Sägeblätter für Hauptanwendungen in Holz und Metall.

1 Holzsägeblatt für schnelle

Schnitte in Weichholz (grüne Pfeilmarkierung)

1 Holzsägeblatt für saubere

Schnitte in Weichholz (orangene Pfeilmarkierung)

1 Spezialsägeblatt für Metalle bis 3 mm (schwarze Pfeilmarkierung)

Hinweis: Verwenden Sie ein geeignetes Kühlmittel, z.B. Schneidöl. Dies erhöht die Lebensdauer und Standzeit des Metallsägeblattes.

Es sind für jeden Einsatzzweck optimierte Sägeblätter im Handel erhältlich. Sie können jedes Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme (Einnockenschaft) versehen.

Sägeblatt montieren / wechseln

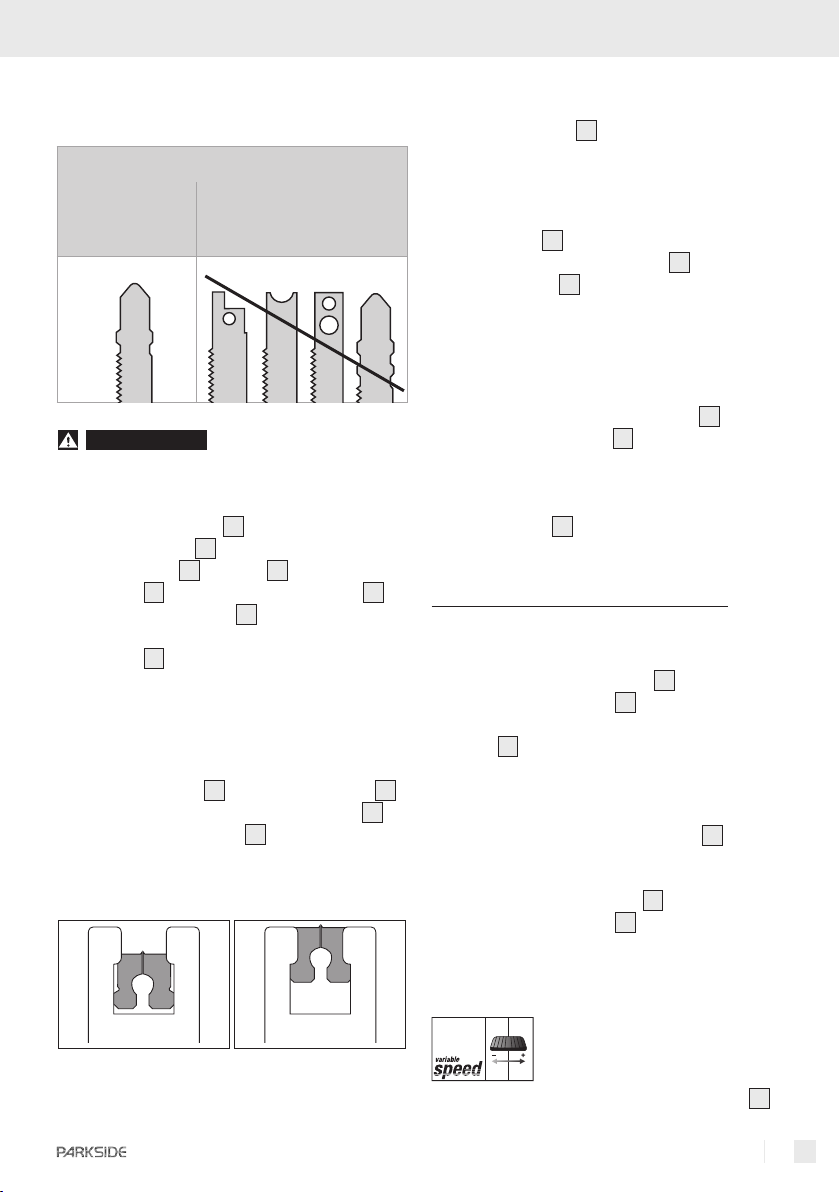

Sägeblattyp

für PPHSS 730

ungeeignet

geeignet

11 DE/AT/CH

Inbetriebnahme / Bedienung

WARNUNG!

Ziehen Sie vor allen Arbeiten

am Gerät den Netzstecker aus der Steckdose.

Andernfalls droht Verletzungsgefahr.

j Drehen Sie das Schnellspannfutter

und

halten Sie es gedreht.

bis

los, es

j Drücken Sie das benötigte Sägeblatt

zum Anschlag in das Schnellspannfutter Das Sägeblatt

j Das Sägeblatt

rolle

14 14

beﬁnden.

rastet ein. muss sich in der Führungs-

j Lassen Sie das Schnellspannfutter

muss in seine Ausgangsposition zurückkehren. Das Sägeblatt

Spanreißschutz montieren

ist verriegelt.

j Ziehen Sie den Gleitschuh 10 von der

Bodenplatte

j Stecken Sie den Spanreißschutz

in die Bodenplatte

ab.

und schieben ihn in die

von unten

vorgesehenen Nuten. Der Spanreißschutz kann ein Ausreißen der Oberﬂäche verhindern.

Spanabsaugung anschließen

j Stecken Sie den Absaugstutzen 7 in den

Absaugkanal

bis dieser einrastet.

j Schließen Sie eine zugelassene Staub- und

Spanabsaugung an den Absaugstutzen

(siehe Abb. C).

Bedienung

Schnittwinkel einstellen

j Lösen Sie die Klemmschraube 11 mit dem

Innensechskantschlüssel

Stellen Sie den Schnittwinkel 0° / 15° / 30° / 45°

(links / rechts) an der Bodenplatte 9 ein. Die eingeprägten Markierungen entsprechen den Vertiefungen zur Schnittwinkeleinstellung.

Das Gehäuse besitzt einen Arretierstift

(siehe Abb. B), der in die jeweiligen Vertiefungen einrasten muss.

fest.

mit dem

j Drehen Sie die Klemmschraube

Innensechskantschlüssel

Hubzahl einstellen

Parallelanschlag montieren

Der Parallelanschlag 19 kann links oder rechts am Gerät befestigt werden (siehe Abb. A).

j Lösen Sie die beiden Schrauben der Einschub-

öﬀnungen

j Schieben Sie den Parallelanschlag

Einschuböﬀnungen

in die

j Schrauben Sie die beiden Feststellschrauben

wieder fest.



j Stellen Sie mit dem Stellrad Drehzahlvorwahl

die gewünschte Hubzahl ein.

j Ermitteln Sie die optimale Einstellung möglichst

immer vorher durch einen praktischen Versuch.

Pendelhub einstellen

Sie können mit dem Pendelhubschalter 12 die Pendelbewegung des Sägeblattes

einstellen.

Ohne Pendelbewegung (Stellung „0“) erzielen Sie

12 DE/AT/CH

Bedienung / Wartung und Reinigung / Entsorgung / Informationen

feine und saubere Schnittkanten. Stellen Sie bei dünnen Werkstücken den Pendelhub ab. Mit aktiviertem Pendelhub (Stellung 1 – 3) erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.

j Ermitteln Sie die optimale Einstellung möglichst

immer vorher durch einen praktischen Versuch.

Einschalten / Ausschalten

c GEFAHR! Vergewissern Sie sich vor dem Anschluss an den Netzstrom, dass dieser vorschriftsmäßig mit 230 V ~ 50 Hz und mit einer 16 A-Sicherung ausgestattet ist!

Einschalten:

j Schieben Sie den EIN- / AUS-Schalter

auf

die Position „I“, bis dieser einrastet.

Ausschalten:

j Drücken Sie den hinteren Teil des EIN- / AUS-

Schalters

Wartung und Reinigung

Wartung

j Wechseln Sie das Sägeblatt 14 aus, sobald

dessen Zahnung stumpf ist und damit keine einwandfreie Sägearbeit mehr durchführbar ist.

Reinigung

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Geben Sie das Gerät über die angebotenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmen Sie bitte den Garantieunterlagen.

J Lassen Sie Ihre Geräte nur von quali-

fiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

J Lassen Sie den Austausch des Steckers

oder des Netzkabels immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

j Führen Sie die Reinigung des Gerätes im

Anschluss an Ihre Sägearbeit durch.

j Entfernen Sie Verschmutzungen (z.B. durch

Sägespäne). Verwenden Sie ein trockenes Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

13 DE/AT/CH

Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (89 / 392 / EC), (91 / 368 / EC), (93 / 44 / EC)

EG-Niederspannungsrichtlinie (2006 / 95 / EG)

Elektromagnetische Verträglichkeit (89 / 336 / EEC), (92 / 31 / EEC)

Bezeichnung des Produktes:

Parkside Pendelhubstichsäge PPHSS 730

Bochum, 31.03.2008

Informationen

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

15 FR/CH

Table des matières

Introduction

Utilisation conforme .................................................................................................... Page 16

Équipement .................................................................................................................. Page 16

Fourniture ..................................................................................................................... Page 17

Caractéristiques .......................................................................................................... Page 17

Instructions de sécurité générales pour les outils électriques

Sécurité du poste de travail ....................................................................................... Page 18

Sécurité électrique ...................................................................................................... Page 18

Sécurité personnelle ................................................................................................... Page 18

Manipulation prudente et usage d’outils électriques ..............................................Page 19

Consignes de sécurité spéciﬁques de l’appareil ...................................................... Page 19

Accessoires / équipements d’origine ......................................................................... Page 20

Mise en service

Informations concernant les lames de scie ............................................................... Page 20

Montage / remplacement de la lame de scie .......................................................... Page 21

Montage de la protection anti éclats ....................................................................... Page 21

Montage de la butée parallèle ................................................................................. Page 21

Raccordement de l‘aspiration des copeaux ............................................................. Page 21

..............................................................................................Page 17

Utilisation

Réglage de l‘angle de coupe .................................................................................... Page 21

Réglage du cycle pendulaire ..................................................................................... Page 21

Réglage de la course pendulaire .............................................................................. Page 22

Mise en marche / extinction ....................................................................................... Page 22

Entretien et nettoyage

Entretien ....................................................................................................................... Page 22

Nettoyage ................................................................................................................... Page 22

Mise au rebut ......................................................................................................Page 22

Informations

Service ......................................................................................................................... Page 22

Déclaration de conformité / Fabricant ...................................................................... Page 23

16 FR/CH

Introduction

Ce mode d‘emploi utilise les pictogrammes et symboles suivants :

Lire le mode d‘emploi ! Classe de protection II

Respecter les avertissements et les consignes de sécurité !

Risque d‘électrocution ! Tension électrique dangereuse – Danger de mort !

Risque d‘explosion !

Tension alternative

Watt (Puissance appliquée)

Scie sauteuse PPHSS 730

Q

Introduction

Avant la première utilisation, veuillez

vous informer des fonctions de l’appareil

et de la manipulation correcte des outils électriques. Veuillez lire pour cela le mode d’emploi ci-dessous. Soigneusement conserver ces instructions. Remettez les documents aux utilisateurs lorsque vous prêtez l’appareil.

Q

Utilisation conforme

Cet outil convient pour réaliser des coupes droites et courbes, ainsi que des coupes obliques sur des pièces à arêtes vives en plastique, en bois ou en métal. Cet appareil est exclusivement conçu pour un usage privé dans des locaux secs et fermés. Respecter les instructions concernant les types de lames de

Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection.

Tenez les enfants et d’autres personnes à l’écart pendant l’utilisation de l’outil électrique.

Maintenez l’appareil à l’abri de la pluie et de l’humidité. Le risque d’un choc électrique augmente dans le cas où de l’eau pénètre dans l’appareil électrique.

Tout dommage sur l’appareil, le cordon d’alimentation ou la ﬁche secteur représente un danger de mort en cas de choc électrique. Contrôlez régulièrement l’état de l’appareil, du cordon d’alimentation et de la ﬁche secteur.

Mettez l’emballage et l’appareil au rebut dans le respect de l’environnement.

scie. Toute autre utilisation ou modiﬁcation de l’appareil est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégâts issus d’une utilisation non conforme.

Q

Équipement

Poignée pommeau

Interrupteur MARCHE / ARRÊT (verrouillable)

Boîtier

Molette de présélection de la vitesse

Cordon secteur

Fentes de ventilation

Manchon d’aspiration

Canal d’aspiration (voir ill. B)

Plaque de fond en métal léger

Semelle (amovible)

Vis de serrage

Sélecteur de mouvement pendulaire

Galet de guidage

Lame de scie

17 FR/CH

Introduction / Instructions de sécurité générales pour les outils électriques

Oriﬁces d’insertion (vis de serrage inclue)

Protection anti éclats

Protection anti contact

Serrage rapide

Butée parallèle

Clé à vis à six pans creux

Tige d’arrêt (voir ill. B)

Porter un casque auditif !

Accélération évaluée typique :

Vibration de l’avant-bras a Incertitude K = 1,5 m / s

= 6,268 m / s

Q

Fourniture

1 Scie sauteuse avec

- Manchon d’aspiration

- Clé à vis à six pans creux

- Protection anti éclats 1 Butée parallèle 1 Valise plastique 1 Mode d’emploi 1 Manuel „Garantie et service“

2 Lames de scie pour l’usinage de bois 1 Lame de scie pour l’usinage de métaux

Q

Caractéristiques

Scie sauteuse : Parkside PPHSS 730

Tension nominale : 230 V ~ 50 Hz Puissance absorbée : 730 W Cycle à vide : max. n

600 - 2900 min

-1

Profondeur de coupe : max. 110 mm Course pendulaire : 3 niveaux et réglage

coupe ﬁne Coupes obliques : 0 - 45° gauche / droite Classe de protection : II /

Bruit et vibrations :

Valeurs mesurées conformes à EN 60745. Niveau de pression acoustique avec référence A de l’appareil est normalement de 90 dB (A). Incertitude K=3 dB. Le niveau de bruit pendant le travail peut dépasser 101 dB (A).

AVERTISSEMENT !

Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d’outils. Le niveau des vibrations varie en fonction de l’usage de l’outil électrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l’outil électrique est utilisé régulièrement de cette manière.

Remarque : Aﬁn d’obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tenir compte des périodes pendant lesquelles l’appareil est éteint ou allumé, mais n’est pas eﬀectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Instructions de sécurité générales pour les outils électriques

AVERTISSEMENT !

consignes de sécurité et instructions !

Tout manquement aux consignes de sécurité et instructions peut causer une électrocution, un incendie et de graves blessures.

Lire toutes les

18 FR/CH

Instructions de sécurité générales pour les outils électriques

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTION POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT !

1. Sécurité du poste de travail

a) Veillez à ce que votre zone de travail

soit propre et bien éclairée. Le désordre

et un éclairage insuﬃsant peuvent être à l’origine d’accidents.

des gaz ou des poussières inflamma-

outil électrique. Toute distraction peut vous

Ne pas utiliser l’appareil

dans une atmosphère explosive contenant des liquides,

bles. Les étincelles produites par les outils

électriques peuvent faire exploser la poussière ou les gaz.

Tenir les enfants et les

autres personnes à l’écart lors de l’utilisation de cet

faire perdre le contrôle de l’appareil.

2. Sécurité électrique

Prévention de risques mortels

par électrocution :

a) La fiche de branchement secteur de

l’appareil doit s’enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d’adaptateur avec des appareils reliés à la terre. Une ﬁche intacte et une

prise de courant adéquate permettent de réduire les risques d’électrocution.

b) Éviter tout contact physique avec les

surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigérateurs. Risque élevé d’électrocution

lorsque vous êtes relié à la terre.

électrique augmente les risques d’électrocution.

Ne pas exposer cet appareil

à la pluie, ni à l’humidité. L’inﬁltration d’eau dans un appareil

suspendre, voire pour débrancher la fi-

e) Lorsque vous utilisez un outil électrique

f) Si l’utilisation de l’outil électrique

Ne jamais utiliser le câble

de manière non conforme, pour porter l’appareil ou le

che secteur de la prise de courant. Tenir le câble à l’écart de toute source de chaleur, d’arêtes coupantes ou de parties mobiles de l’appareil. Un câble tordu ou

enchevêtré augmente les risques d’électrocution.

en plein air, uniquement utiliser un câble de rallonge homologué pour l’usage à l’extérieur. L’utilisation d’un

câble de rallonge homologué pour l’usage en plein-air réduit les risques d’électrocution.

dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L’usage d’un disjoncteur diﬀé-

rentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quel-

le que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l’appareil si vous n’êtes pas concentré ou fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Le moindre instant de distrac-

tion lors de l’usage de l’appareil peut causer de sérieuses blessures.

Le port d’équipement personnel de protection

c) Éviter toute mise en marche involon-

Portez une tenue de protec-

tion personnelle et toujours des lunettes de protection.

tel que masque antipoussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l’utilisation de l’appareil électrique, diminue les risques de blessures.

taire. Vérifier que l’outil électrique est éteint avant de le raccorder à l’alimentation électrique, le déplacer ou le transporter. Lors du transport de

19 FR/CH

Instructions de sécurité générales pour les outils électriques

l’appareil, si le doigt est sur l’interrupteur MARCHE / ARRÊT ou si l’appareil est allumé, vous risquez de provoquer des accidents.

d) Avant de mettre en marche l’appareil,

il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans

un élément en rotation peut provoquer des blessures.

e) Éviter toute position anormale. Veiller

à avoir des appuis fermes et à contrôler votre équilibre à tout moment.

Ceci vous permet de mieux contrôler l’appareil, surtout en cas de situations inattendues.

f) Porter des vêtements adéquats. Ne

pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l’écart des pièces mobiles.

Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles.

g) Si les dispositifs d’aspiration et de

récupération des poussières sont montés, il faut veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation de ces dispositifs réduit les

dangers causés par les poussières.

4. Manipulation prudente et usage d’outils électriques

d) Ranger les outils électriques inutilisés

hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n’ont pas lu ces instructions utiliser l’appareil. Les outils

électriques sont dangereux dans les mains de personnes sans expérience.

e) Entretenir l’appareil avec soin.Contrô-

ler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l’appareil. Faire réparer les pièces endommagées avant de réutiliser l’appareil. Les outils

électriques mal entretenus sont à l’origine de nombreux accidents.

f) Toujours conserver les outils de cou-

pe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.

g) Utiliser l’outil électrique, les accessoi-

res, les outils d’usinage, etc. conformément à ces instructions et aux spécifications de l’outil. Tenir compte des conditions de travail et de la tâche à exécuter. L’usage d’outils électriques dans

un but diﬀérent de celui prescrit peut être à l’origine de situations dangereuses.

a) Nepas surcharger l’appareil. Utiliser

l’outil électrique adéquat pour réaliser votre travail. L’outil adéquat vous per-

met de mieux travailler et en toute sécurité dans la plage de puissance prescrite.

b) Ne pas utiliser un outil électrique si

son interrupteur est défectueux. Un outil électrique dont l’allumage et l’extinction ne fonctionnent plus correctement est dangereux et doit être réparé.

c) Débrancher la fiche électrique de la

prise de courant, avant d’ajuster l’outil, de changer des accessoires ou de ranger l’appareil. Cette mesure de

précaution empêche toute remise en marche involontaire de l’appareil.

Consignes de sécurité

spéciﬁques de l’appareil

Prévention des risques de blessures, d’incendies et de menaces pour la santé :

J Fixer la pièce usinée. Utiliser des dispositifs de

serrage / étau pour ﬁxer la pièce usinée. La pièce est ainsi plus sûrement ﬁxée qu’à la main.

J Toujours amener l’outil électrique en marche

contre la pièce usinée. Autrement, vous risquez un contrecoup.

J Garder les mains éloignées de la zone de coupe.

Ne pas saisir la pièce usinée par dessous. Risque de blessure en cas de contact avec la lame de

scie

20 FR/CH

Instructions de sécurité générales pour les outils électriques / Mise en service

J Veiller à ce que la plaque de fond 9 soit en

contact pendant le sciage.

J Immédiatement débrancher la ﬁche secteur de

la prise de courant en cas de danger.

J Toujours faire dégager le cordon secteur vers

l’arrière de l’appareil.

AVERTISSEMENT !

L’usinage de poussières nocives / toxiques est

dangereux pour la santé de l’utilisateur et des personnes séjournant à proximité.



J Éviter de scier des matériaux contenant des

J Ne pas usiner des matériaux à base d’amiante.

J En cas d’usinage prolongé de bois et plus spécia-

J Assurer une ventilation convenable. J Ne pas usiner des matières mouillées ou des

J Lorsque la coupe est terminée, éteindre l’outil

J 

J

J L’appareil doit toujours rester propre, sec et

Porter des lunettes protectrices et un

masque antipoussières !

substances toxiques.

L’amiante est considérée cancérigène.

lement de matériaux dégageant des poussières nocives, vous devez raccorder l’appareil à un dispositif d’aspiration des poussières adéquat.

surfaces humides.

électrique et ne retirer la lame de scie fente qu’une fois qu’elle est immobile. Ne pas freiner la lame de scie 14 après l’extinction par une pression latérale. La lame de scie s’endommager, se casser ou provoquer un contrecoup.

Uniquement utiliser des lames de scie intactes et en

parfait état. Les lames de scie tordues ou émoussées peuvent casser ou provoquer un contrecoup.

exempt d’huiles ou de graisses.

VAPEURS TOXIQUES !

de la

peut

Mise en service

Informations concernant les

lames de scie

L’équipement de base Parkside comprend des lames de scie adaptées aux principales utilisations pour les bois et les métaux.

1 lame de scie à bois pour les

coupes rapides dans un bois tendre (ﬂèche verte)

1 lame de scie à bois pour

les coupes propres dans le bois tendre (ﬂèche orange)

1 lame de scie spéciale pour les métaux

jusque 3 mm (ﬂèche noire)

Avis : Utilisez un réfrigérant approprié, par exemple de l‘huile de coupe. Ceci augmente la longévité et la durée d‘utilisation de la lame.

Vous trouverez dans le commerce des lames de scie spécialement conçues pour chaque application. Vous pouvez utiliser n’importe quelle lame de scie à condition qu’elle possède la ﬁxation correspondante (tige à came).

Q 

Accessoires / équipements d’origine

J Uniquement utiliser les accessoires et équipe-

ments indiqués dans le mode d’emploi. L’usage d’équipements ou d’accessoires autres que ceux recommandés peut signiﬁer un risque de blessure pour l’utilisateur.

21 FR/CH

Mise en service / Utilisation

Q 

Montage / remplacement de la lame de scie

Type de lame de scie

pour PPHSS

inadapté

730 adapté

AVERTISSEMENT !

Débrancher la ﬁche

secteur de la prise de courant avant d’eﬀectuer

tous les travaux sur l’appareil. Autrement, il existe un risque de blessures.

j Tourner le serrage rapide

et le maintenir

tourné.

j Enfoncer la lame de scie

dans le serrage rapide

14 14

La lame de scie

j La lame de scie

guidage

j Relâcher le serrage rapide

jusqu‘à la butée

. s‘enclenche. doit être dans le galet de

, il doit retourner dans sa position initiale. La lame de scie

Montage de la protection anti

est verrouillée.

éclats

j Retirez le patin 10 de la plaque de fond 9. j Insérer la protection anti éclats

dans la plaque de fond rainures. La protection anti éclats permet d‘éviter l‘éclatement de la surface.

par le bas

et l‘insérer dans les

Montage de la butée parallèle

La butée parallèle 19 peut être ﬁxée à gauche ou à droite de l‘outil (voir ill. A).

j Dévisser les deux vis des oriﬁces d‘insertion j Insérer la butée parallèle

d‘insertion

dans les oriﬁces

j Resserrer les deux vis de ﬁxation.

Raccordement de l‘aspiration

des copeaux

j Insérer le manchon d‘aspiration 7 dans le

canal d‘aspiration

j Raccorder un dispositif d‘aspiration des

poussières et copeaux homologué au manchon d‘aspiration

Q

Utilisation

Réglage de l‘angle de coupe

j Desserrer la vis de serrage 11 avec la clé à vis

à six pans creux

j Régler l‘angle de coupe 0° / 15° / 30° / 45°

(gauche / droite) sur la plaque de fond Les marquages gravés correspondent aux creux pour le réglage de l’angle de coupe.

Le boîtier est doté d’une tige d’arrêt

qui doit s’enclencher dans les creux respectifs.

j Serrer la vis de serrage

six pans creux

Réglage du cycle pendulaire

jusqu‘à l‘enclenchement.

(voir ill. C).

avec la clé à vis à

(voir ill. B)



j Régler la fréquence de cycle pendulaire avec

la molette de sélection de vitesse

j Si possible, toujours déterminer le réglage

optimal au moyen d’un essai préalable.

22 FR/CH

Utilisation / Entretien et nettoyage / Mise au rebut / Informations

Réglage de la course pendulaire

Utiliser le sélecteur de mouvement pendulaire 12 pour régler le mouvement pendulaire de la lame de scie 14. Sans mouvement pendulaire (position „0“), la scie exécute une coupe ﬁne et propre. Le mouvement pendulaire doit être réglé pour les pièces ﬁnes. La sélection du mouvement pendulaire (position 1 – 3) permet d’obtenir une avance plus rapide.

j Si possible, toujours déterminer le réglage

optimal au moyen d’un essai préalable.

Mise en marche / extinction

j Éliminer les salissures (par ex. par les copeaux).

Utiliser un chiﬀon sec.

Mise au rebut

L’emballage se compose exclusivement

de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002 / 96 / CE relative aux appareils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l’objet d’un recyclage écophile.

c DANGER ! Avant de brancher l’outil sur le courant secteur, vériﬁer que la tension secteur corresponde à 230 V ~ 50 Hz et que le réseau soit équipé d’un fusible de 16 A !

Mise en marche :

j Pousser l’interrupteur marche / arrêt

sur la

position „I“ jusqu’à ce qu’il s’enclenche.

Extinction :

j Enfoncer la partie postérieure de l’interrupteur

marche / arrêt

Entretien et nettoyage

Entretien

j Remplacer la lame de scie 14 dès que sa den-

ture est émoussée et ne permet plus d’eﬀectuer coupe impeccable.

Nettoyage

j Nettoyer l’appareil après avoir terminé votre

travail de coupe.

Renseignez-vous auprès de votre mairie ou de l’administration municipale concernant les possibilités de mise au rebut des appareils usés.

Informations

Service

La ﬁliale compétente de votre pays est indiquée dans les documents de garantie.

J Uniquement confier la réparation de

vos appareils à des techniciens qualifiés et avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité

de fonctionnement de l’appareil.

J Toujours confier le remplacement de

la fiche ou du cordon secteur au fabricant de l’appareil ou à son S.A.V.

Ceci permet d’assurer la sécurité de fonctionnement de l’appareil.

23 FR/CH

Déclaration de conformité /

Fabricant

Nous soussignés, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :

Directive Machines (89 / 392 / EC), (91 / 368 / EC), (93 / 44 / EC)

Directive CE Basse tension (2006 / 95 / CE)

Compatibilité électromagnétique (89 / 336 / EEC), (92 / 31 / EEC)

Type / Désignation de l’appareil :

Scie sauteuse PPHSS 730

Bochum, le 31 / 03 / 2008

Informations

Hans Kompernaß

- Gérant -

Sous réserve de modiﬁcations techniques dans l‘intérêt d‘une poursuite du développement du produit.

25 IT/CH

Introduzione

Utilizzo secondo la destinazione d‘uso .................................................................... Pagina 26

Dotazione .................................................................................................................... Pagina 26

Contenuto della confezione ...................................................................................... Pagina 27

Dati tecnici ..................................................................................................................Pagina 27

Istruzioni di sicurezza generali per utensili elettrici ......... Pagina 27

Sicurezza dell’area di lavoro ....................................................................................Pagina 28

Sicurezza elettrica ...................................................................................................... Pagina 28

Sicurezza delle persone ............................................................................................ Pagina 28

Utilizzo attento di dispositivi elettrici ........................................................................ Pagina 29

Indicazioni di sicurezza speciﬁche per questo apparecchio .................................Pagina 29

Accessori originali / dispositivi aggiuntivi ................................................................. Pagina 30

Messa in esercizio

Informazioni relative alle lame .................................................................................. Pagina 30

Montaggio / Sostituzione della lama ....................................................................... Pagina 31

Montaggio della protezione da trucioli staccati .....................................................Pagina 31

Montaggio del ﬁnecorsa parallelo ........................................................................... Pagina 31

Collegare l’aspirazione trucioli ................................................................................. Pagina 31

Indice

Esercizio dell‘apparecchio

Regolare l’angolo di taglio ........................................................................................ Pagina 31

Regolazione del numero di colpi .............................................................................. Pagina 31

Regolazione del sollevamento oscillante .................................................................Pagina 32

Accensione / Spegnimento ........................................................................................ Pagina 32

Manutenzione e pulizia

Manutenzione ............................................................................................................. Pagina 32

Pulizia ..........................................................................................................................Pagina 32

Smaltimento ......................................................................................................... Pagina 32

Informazioni

Assistenza....................................................................................................................Pagina 32

Dichiarazione di conformità / Produttore .................................................................Pagina 33

26 IT/CH

Introduzione

Nel presente manuale di istruzioni per l’uso vengono utilizzati i seguenti pittogrammi / simboli:

Leggere il manuale di istruzioni per l’uso!

Rispettare le avvertenze e le indicazioni per la sicurezza!

Attenzione, rischio di scossa elettrica! Tensione elettrica pericolosa – pericolo di morte!

Pericolo di esplosione!

Volt (tensione alternata)

Watt (potenza attiva)

Sega oscillante di precisione PPHSS 730

Introduzione

Classe di protezione II

Indossare occhiali protettivi, protezioni per l’udito, mascherina antipolvere e guanti protettivi.

Tenere lontani i bambini e altre persone durante l’uso dell’elettroutensile.

Tenere l’apparecchio al riparo da pioggia o umidità. La penetrazione di acqua nell’apparecchio elettrico aumenta il rischio di scossa elettrica.

I danni all’apparecchio, al cavo o alla spina com-portano il pericolo di morte a causa di scossa elettrica. Controllare regolarmente le condizioni dell’apparecchio, del cavo e della spina.

Smaltire l’imballaggio dell’apparecchio in modo ecocompatibile!

pure modiﬁca dell’apparecchio si considera come non conforme alla destinazione d’uso e può causare seri pericoli d’incidenti. Il produttore non risponde per eventuali danni causati dall‘uso improprio.

Prima della messa in servizio dell’appa-

recchio prendere dimestichezza con le

sue funzioni e informarsi sul corretto utilizzo degli utensili elettrici. Al riguardo leggere le seguenti istruzioni per l’uso, da conservare con cura. L’apparecchio deve essere accompagnato dalla documentazione completa anche in caso di cessione a terzi.

Utilizzo secondo la

destinazione d‘uso

L’apparecchio è adatto per tagli curvati e a sghembo su pezzi angolari in plastica, legno e metallo. Questo apparecchio è destinato esclusivamente all’utilizzo privato in luoghi asciutti. Osservare le indicazioni relative ai tipi di lama. Ogni altro uso op-

Dotazione

Maniglia a bottone

Interruttore ON / OFF (arretrabile)

Alloggiamento

Rondella per la selezione del numero di giri

Cavo di collegamento alla rete elettrica

Rete di aerazione

Manicotto di aspirazione

Canale d’aspirazione (vedi ﬁg. B)

Piastra di base in metallo leggero

Pattino (smontabile)

Vite di ﬁssaggio

Interruttore di sollevamento oscillante

Rullo guida

Lama

Aperture per l’inserimento (incl. vite di ﬁssaggio)

Protezione da trucioli staccati

Protezione da contatto

27 IT/CH

Introduzione / Istruzioni di sicurezza generali per utensili elettrici

Mandrino di ﬁssaggio veloce

Finecorsa parallelo

Chiave ad esagono incassato

Spina d’arretramento (vedi Fig. B)

Q

Contenuto della confezione

1 Sega oscillante, ivi inclusi

- Manicotto di aspirazione

- Chiave ad esagono incassato

- Protezione da trucioli staccati 1 Finecorsa parallelo 1 Valigetta in plastica 1 Manuale d’uso 1 Fascicolo “Garanzia e Assistenza”

2 Lame per la lavorazione del legno 1 Lama per la lavorazione del metallo

Dati tecnici

Lama oscillante: Parkside PPHSS 730

Tensione nominale: 230 V ~ 50 Hz Potenza di assorbimento: 730 W N° di colpi a vuoto: max. n Profondità di taglio: max. 110 mm Sollevamento oscillante: 3 stadi e impostazione per taglio ﬁne Tagli obliqui: 0 - 45° sinistra / destra Classe di protezione: II /

600 - 2900 min

Utilizzare strumenti di

protezione dell‘udito!

Accelerazione valutata, tipica:

Vibrazione mano / braccio a Scostamento K = 1,5 m / s

ATTENZIONE!

= 6,268 m / s

Il valore relativo al livello di

vibrazioni indicato nelle presenti istruzioni d’uso è stato misurato in conformità alla procedura di misurazione esplicata nella norma EN 60745 e può essere utilizzato per il confronto tra apparecchi. Il livello di vibrazioni si modiﬁca a seconda del tipo di utilizzo dell’apparecchio elettrico, ed in alcuni casi può essere superiore al valore indicato nelle presenti istruzioni d’uso. Il carico di vibrazione potrebbe essere sottostimato qualora l’apparecchio elettrico fosse regolarmente utilizzato in tale modo.

Nota: Per una corretta valutazione dell’aﬀaticamento da vibrazioni durante un determinato periodo di lavorazione devono essere considerati anche i tempi in cui l’apparecchio è disinserito o è funzionante, senza però essere utilizzato. Ciò può ridurre in misura notevole l’aﬀaticamento da vibrazioni lungo il periodo di lavorazione complessivo.

-1

Informazioni per il rumore e le vibrazioni:

I valori di misurazione sono stati rilevati in conformità alle disposizioni della norma EN 60745. Generalmente il valore di livello sonoro ponderato A generato dall’apparecchio è di 90 dB (A). Scostamento di K=3 dB. Il valore di livello sonoro nel corso di esecuzione di una lavorazione può superare gli 101 dB (A).

Istruzioni di sicurezza generali per utensili elettrici

ATTENZIONE!

cazioni e gli avvisi di sicurezza!

Eventuali mancanze nell’osservanza delle indicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e / o gravi lesioni.

Leggere tutte le indi-

28 IT/CH

Istruzioni di sicurezza generali per utensili elettrici

CONSERVARE TUTTE LE INDICAZIONI E GLI AVVISI DI SICUREZZA PER EVENTUALI NECESSITA’ FUTURE!

1. Sicurezza dell’area di lavoro

a) Mantenere l’area di lavoro pulita e

ben illuminata. Il disordine ed aree di lavoro

poco illuminate possono determinare incidenti.

esplosiva, gas e polveri. Gli utensili elettrici

In caso di distrazione potreste perdere il con-

Non lavorare con l’apparec-

chio in un’atmosfera dove si trovino liquidi infiammabili,

generano scintille che possono inﬁammare la polvere o i gas.

 Durante l’utilizzo del dispo-

sitivo elettrico tenere lontani bambini e persone estranee.

trollo dell’apparecchio.

2. Sicurezza elettrica

Evitare il pericolo di morte

a seguito di scossa elettrica:

a) La spina di connessione dell’apparec-

chio deve essere adatta alla presa elettrica nella quale essa viene inserita. In nessun caso l’adattatore deve essere modificato. Non utilizzare spine con apparecchi messi a terra.

Spine non modiﬁcate e prese adatte riducono il rischio di una scossa elettrica.

Evitare il contatto del corpo con superfici messe a terra, quali ad esempio quelle di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di

scossa elettrica, qualora il Vostro corpo fosse messo a terra.

apparecchio elettrico accresce il rischio di

Mantenere l’apparecchio

lontano da pioggia o umidità. La penetrazione di acqua in un

scossa elettrica.

o per estrarre la spina dalla presa elet-

e) In caso di lavori all’aperto utilizzare

f) Qualora non si possa evitare l‘eserci-

Non utilizzare il cavo in modo

non conforme, cioè per tirare l’apparecchio, per appenderlo

trica. Tenere il cavo lontano da calore, olio, spigoli acuti o di parti in movimento dell’apparecchio. Cavi danneggiati o attor-

cigliati accrescono il rischio di scossa elettrica.

solamente prolunghe ammesse anche per un loro utilizzo all‘aperto. L’utilizzo

di una tale prolunga riduce il rischio di scossa elettrica.

zio dell’elettroutensile in un ambiente umido, fare uso di un interruttore differenziale, circostanza che riduce il

rischio di una scossa elettrica.

3. Sicurezza delle persone

a) Fare sempre estrema attenzione a

ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzare l’apparecchio quando si è stanchi o sotto l’influsso di droghe, alcol o medicinali.

Un solo attimo di disattenzione nell’utilizzo dell’apparecchio può provocare serie lesioni.

Indossando l’equipaggiamento di protezione

c) Evitare qualsiasi avvio involontario

Indossare sempre l’equipag-

giamento di protezione personale e gli occhiali protettivi.

personale, quale una mascherina antipolvere, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione auricolare, a seconda del tipo e dell’utilizzo dell’apparecchiatura elettrica, riduce il rischio di lesioni.

dell’utensile. Assicurarsi che l’utensile sia disinserito prima di collegarlo alla rete di alimentazione elettrica, di sollevarlo o di trasportarlo. Se

durante il trasporto dell’apparecchio il dito dell’utilizzatore si trova sull’interruttore ON / OFF oppure l’apparecchio è inserito, possono determinarsi incidenti.

29 IT/CH

Istruzioni di sicurezza generali per utensili elettrici

d) Prima di avviare l’apparecchio,

rimuovere il dispositivo di regolazione o la chiave per dadi. Un utensile o una

chiave che si trovi in una parte di apparecchio in rotazione può provocare lesioni.

e) Mantenere una postura del corpo

normale. Assicurarsi di avere un sostegno sicuro e mantenere sempre l’equilibrio. In questo modo è possibile controllare meglio l’apparecchio, in modo particolare in caso di situazioni impreviste.

f) Indossare un abbigliamento appro-

priato. Non indossare un abbigliamento largo o bigiotteria. Mantenere capelli, abbigliamento e guanti lontano da parti in movimento. Abbiglia-

mento sciolto, gioielli o capelli lunghi possono essere trascinati da parti in movimento.

g) Quando vengono montati dispositivi

di aspirazione e di cattura della polvere, assicurarsi che questi siano stati montati ed utilizzati correttamente.

L’utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

4. Utilizzo attento

di dispositivi elettrici

a) Non sovraccaricare l’apparecchio. Per

un determinato lavoro utilizzare sempre il dispositivo elettrico a ciò appropriato. Con il dispositivo elettrico appropriato

si lavora meglio e con maggiore sicurezza nello speciﬁco ambito di utilizzo.

b) Non utilizzare dispositivi elettrici il cui

interruttore sia difettoso. Un dispositivo elettrico che non si può più accendere e spegnere rappresenta un pericolo, e deve essere riparato.

c) Estrarre la spina dalla presa elettrica

prima di eseguire regolazioni all‘apparecchio, di sostituire di accessori o di riporre l’apparecchio. Queste misure di

prudenza impediscono l’avvio involontario dell’apparecchio.

d) Mantenere dispositivi elettrici non uti-

lizzati fuori dalla portata di bambini. Non fare utilizzare l’apparecchio da

persone che non lo conoscano o del quale non abbiano letto le istruzioni d’uso. I dispositivi elettrici sono pericolosi se

utilizzati da persone inesperte.

e) Avere cura dell’apparecchio. Control-

lare se parti mobili dell’apparecchio funzionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità dell’apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l’apparecchio. Molti incidenti sono provocati

dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione.

f) Mantenere gli utensili di taglio affila-

ti e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno frequentemente e sono semplici da guidare durante il lavoro.

g) Utilizzare dispositivi elettrici, acces-

sori, i dispositivi da inserire ecc, in conformità alle presenti istruzioni e nel modo descritto per questo particolare tipologia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l’attività da eseguire. L’utilizzo di dispositivi elettrici per

scopi diversi da quelli previsti può provocare situazioni di pericolo.

Indicazioni di sicurezza speciﬁche per questo apparecchio

Per evitare rischi di lesione e di incendio nonché situazioni pericolose per la salute, osservare quanto segue:

J Bloccare il pezzo da lavorare. A questo scopo

utilizzare dispositivi di bloccaggio / una morsa a vite attorno al pezzo. Esso viene in questo modo trattenuto in modo più sicuro che non con la mano.

J Avvicinare l’attrezzo solamente acceso contro

il pezzo da lavorare. Altrimenti sussiste il pericolo di contraccolpi, se l’inserto si incastra nel pezzo da lavorare.

30 IT/CH

Istruzioni di sicurezza generali per utensili elettrici / Messa in esercizio

J Tenere lontani le mani dalla zona nella quale

viene eseguito il taglio. Non andare con le mani sotto il pezzo da lavorare. In caso di contatto con la lama

J Prestare attenzione a che la piastra di base

sussiste il pericolo di lesioni.

appoggi bene durante il taglio.

J In caso di pericolo estrarre subito il cavo di

alimentazione dalla presa di rete.

J Portare il cavo sempre verso la parte posteriore

dell’apparecchio.

ATTENZIONE!

GAS NOCIVI! La lavora-

zione di polveri dannose o velenose rappre-

senta un pericolo per la salute degli operatori o delle persone che si trovano nei pressi dell’area di lavoro.

Indossare occhiali di protezione e

mascherina antipolvere!

J Evitare di segare materiali dannosi per la salute. J

E‘ vietato lavorare materiale contenente asbesto. Si

ritiene che l’asbesto sia una sostanza cancerogena.

J Collegare l’apparecchio ad un aspiratore di

polveri esterno adatto, quando si lavora per un tempo prolungato del legno e specialmente quando si lavora con metallo, i quali potrebbero generare polveri nocive.

J Assicurare una suﬃciente aerazione. J Non lavorare materiali inumiditi o superﬁci umide. J A conclusione del ciclo di lavorazione, spegnere

l’apparecchio e togliere la lama

dalla fessura del taglio solamente, quando si è fermata completamente.

J Non frenare la lama

dopo lo spegnimento,

spingendola dal lato. In questo modo la lama

può essere danneggiate, rompersi oppure

causare contraccolpi.

J Usare solamente lame perfette e non danneg-

giate. Lame piegate oppure non aﬃlate possono rompersi oppure causare contraccolpi.

J L’apparecchio deve essere sempre pulito,

asciutto e privo di tracce di olio o di grasso.

L’utilizzo di altri utensili aggiuntivi o diversi da quelli c consigliati o accessori non originali possono rappresentare un pericolo per l‘utilizzatore.

Messa in esercizio

Informazioni relative alle lame

L’equipaggiamento di base Parkside comprende già delle lame per gli utilizzi principali sul legno e metallo.

1 Lama per legno per tagli veloci

nel legno soﬃce (freccia verde)

1 Lama per legno per tagli

precisi nel legno soﬃce (freccia arancione)

1 Lama speciale per metalli aventi uno

spessore ﬁno a 3 mm (freccia nera)

Nota: Utilizzare un refrigerante adatto, ad esempio olio da taglio, giacché in questo modo vengono aumentate la durata operativa e l’intervallo di tempo tra interventi di manutenzione della lama di metallo.

Per ogni tipologia di utilizzo sono disponibili in commercio lame ottimizzate. L’utilizzatore può usare ogni tipo di lama, purché essa sia fornita del codolo (stelo ad una camma) adatto.

Accessori originali / dispositivi

aggiuntivi

J Utilizzare solamente accessori e dispositivi ag-

giuntivi che sono indicati nelle istruzioni d’uso.

31 IT/CH

Messa in esercizio / Esercizio dell‘apparecchio

Montaggio / Sostituzione

della lama

Tipo di lama

Adatto al

Non adatto modello PPHSS 730

ATTENZIONE!

Estrarre la spina dalla presa

di rete prima di eseguire qualsiasi intervento

sull’apparecchio. In caso contrario vi è rischio di lesione.

j Ruotare il mandrino j Inserire la lama

nel mandrino

j La lama

deve trovarsi nel rullo guida 13.

j Rilasciare il mandrino

e tenerlo ruotato.

desiderata ﬁno al ﬁnecorsa

. La lama 14 s’incastra.

; Il mandrino deve ritornare nella sua posizione di partenza. La lama

Montaggio della protezione

è serrata.

da trucioli staccati

j Estrarre il pattino 10 dalla piastra di base 9. j Inserire la protezione da trucioli staccati

sotto la piastra di base

e spingerla nelle cave previste per essa. La protezione da trucioli può impedire il distacco della superﬁcie.

Q

Montaggio del ﬁnecorsa parallelo

Il ﬁnecorsa parallelo 19 può essere ﬁssato a scelta sulla destra oppure la sinistra dell’apparecchio (vedi Fig. A).

j Allentare le due viti dell’apertura di

inserimento

j Spingere il ﬁnecorsa parallelo

di inserimento

e determinare la distanza.

nell’apertura

j Serrare nuovamente le due viti alettate.

Q

Collegare l’aspirazione trucioli

j Inserire il manicotto di aspirazione 7 nel

canale di aspirazione

ﬁno a quando si

sente che il manicotto si è incastrato.

j Collegare il dispositivo omologato per l’aspira-

zione di polveri e trucioli al manicotto per l’aspirazione

Esercizio dell‘apparecchio

Regolare l’angolo di taglio

(vedi Fig. C).

j Allentare la vite di ﬁssaggio 11 con la chiave

ad esagono incassato

j Regolare l’angolo di taglio sulla piastra di

base

mediante le marcature punzonate 0° / 15° / 30° / 45° (sinistra / destra). A questi valori corrispondono le cavità per la regolazione dell’angolo del taglio. L’alloggiamento possiede una spina d arretramento

o (vedi Fig. B), la quale deve innestarsi nella cavità corrispondente.

con la chiave

j Serrare la vite di ﬁssaggio

ad esagono incassato

Q

Regolazione del numero di colpi



j Portare la rotella selezione del numero di giri

sul numero di colpi desiderato.

32 IT/CH

Esercizio dell‘apparecchio / Manutenzione e pulizia / Smaltimento / Informazioni

j Rilevare la regolazione ottimale sempre prima,

eseguendo una prova pratica.

Regolazione del sollevamento

oscillante

E’ possibile regolare il movimento oscillante della

lama oscillante (Posizione “0”) si ottengono angoli di taglio molto ﬁni e puliti. Se si lavorano pezzi ﬁni, spegnere il sollevamento oscillante. Con sollevamento oscillante attivato (Posizione 1 – 3) si ottiene un procedimento di lavoro sempre più veloce.

j Rilevare la regolazione ottimale sempre prima,

c PERICOLO! Prima di collegare l’apparecchio alla corrente controllare che questa corrisponde a 230 V ~ 50 Hz e che vi sia un fusibile 16 A presente!

Accensione:

j Premere l’interruttore ON / OFF

operando sull’interruttore del sollevamento

. Senza il sollevamento oscillante

eseguendo una prova pratica.

Accensione / Spegnimento

nella

posizione “I” ﬁno a quando s’incastra.

Manutenzione e pulizia

Manutenzione

j Sostituire la lama 14 appena le sue dentature

non sono più aﬃlate, ragione per la quale un lavoro pulito non è più possibile.

Pulizia

j Eseguire la pulizia dell’apparecchio sempre

immediatamente dopo il termine del lavoro.

j Togliere la sporcizia (p.es. trucioli). Utilizzare

un panno asciutto che non lascia peli.

Smaltimento

L’imballaggio è composto da materiali

ecologici, che possono essere smaltiti presso i siti di riciclaggio locali.

Non gettare gli utensili elettrici

nei rifiuti domestici!

In conformità alla direttiva europea 2002 / 96 / EG sui riﬁuti di apparecchiature elettriche ed elettroniche e relativa trasposizione nel diritto nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati in maniera compatibile con l’ambiente.

Informazioni sulle possibilità di smaltimento di apparecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.

Spegnimento:

j Premere il lato posteriore dell’interruttore

ON / OFF

Informazioni

Assistenza

Il centro di assistenza competente per ciascun paese è indicato nei documenti di garanzia.

J Affidare la riparazione dell’apparec-

chio esclusivamente a personale specializzato e qualiﬁcato e con pezzi di

33 IT/CH

ricambio originali, a garanzia della sicurezza dell’apparecchio.

J La sostituzione della spina o del cavo

di alimentazione deve essere eseguita esclusivamente dal fabbricante dell’apparecchio o dal relativo servizio

clienti, a garanzia della sicurezza dell’apparecchio.

Dichiarazione di conformità /

Produttore

L’azienda Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Germania, dichiara la conformità del presente prodotto alle seguenti direttive UE:

Direttiva macchine (89 / 392 / EC), (91 / 368 / EC), (93 / 44 / EC)

Direttiva CE sulla bassa tensione (2006 / 95 / EG)

Compatibilità elettromagnetica (89 / 336 / EEC), (92 / 31 / EEC)

Informazioni

Tipo / Denominazione dell’apparecchio:

Sega oscillante di precisione PPHSS 730

Bochum, 31.03.2008

Hans Kompernaß

- Amministratore -

Modiﬁche tecniche nel senso dello sviluppo rimangono riservati.

35 NL

Inhoudsopgave

Inleiding

Doelmatig gebruik ...................................................................................................... Pagina 36

Uitvoering .................................................................................................................... Pagina 36

Leveringsomvang ........................................................................................................ Pagina 37

Technische gegevens .................................................................................................. Pagina 37

Algemene veiligheidsinstructies voor elektrische gereedschappen

Veiligheid op de werkplek ......................................................................................... Pagina 37

Elektrische veiligheid ..................................................................................................Pagina 38

Veiligheid van personen ............................................................................................. Pagina 38

Zorgvuldige omgang met en gebruik van elektrische apparaten .......................... Pagina 39

Apparaatspeciﬁeke veiligheidsinstructies ................................................................. Pagina 39

Originele toebehoren / -extra apparaten ................................................................. Pagina 40

Ingebruikname

Informatie over zaagbladen ...................................................................................... Pagina 40

Zaagblad monteren / vervangen ..............................................................................Pagina 40

Scheurbeveiliging monteren ...................................................................................... Pagina 41

Parallelaanslag monteren ..........................................................................................Pagina 41

Spaanderafzuiging aansluiten .................................................................................. Pagina 41

Bediening

Zaaghoek instellen ..................................................................................................... Pagina 41

Aantal slagen instellen ...............................................................................................Pagina 41

Pendelslag instellen ....................................................................................................Pagina 41

Inschakelen / Uitschakelen ......................................................................................... Pagina 42

Onderhoud en reiniging

Onderhoud ................................................................................................................. Pagina 42

Reiniging ...................................................................................................................... Pagina 42

Afvoer ........................................................................................................................ Pagina 42

Informatie

Service ......................................................................................................................... Pagina 42

Conformiteitsverklaring / Producent .......................................................................... Pagina 43

36 NL

Inleiding

In deze gebruiksaanwijzing worden de volgende pictogrammen / symbolen gebruikt:

Lees de gebruiksaanwijzing! Beschermingsklasse II

Waarschuwings- en veiligheidsinstructies in acht nemen!

Let op voor elektrische schokken! Gevaarlijke elektrische spanning – levensgevaar!

Explosiegevaar!

Wisselspanning

Watt (werkvermogen)

Pendeldecoupeerzaag PPHSS 730

Inleiding

Maak uzelf vóór de eerste ingebruikname

vertrouwd met de functies van het appa-

raat en de juiste omgang met elektrische gereedschappen. Lees daarvoor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik

Het apparaat is geschikt voor rechte en gebogen sneden evenals voor versteksneden op hoekige werkstukken van kunststof, hout en metaal. Het apparaat is uitsluitend toegelaten voor privé gebruik in droge ruimtes. Let op de aanwijzingen over de zaagbladtypes. Iedere wijziging of ieder verderstrekkend gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik.

Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen.

Houd kinderen en andere personen uit de buurt, tijdens het gebruik van het elektrisch gereedschap.

Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

Een beschadigd apparaat, netsnoer of netstekker betekent levensgevaar door stroomschokken. Controleer regelmatig de toestand van het apparaat, het netsnoer en de netstekker.

Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!

Uitvoering

Knopgreep

AAN- / UIT-Schakelaar (vastzetbaar)

Behuizing

Stelwiel voorselectie toerental

Netkabel

Ventilatierooster

Afzuigaansluiting

Afzuigkanaal (zie afb. B).

Bodemplaat van lichtmetaal

Glijschoen (afneembaar)

Klemschroef

Pendelslagschakelaar

Geleiderol

Zaagblad

Inschuifopeningen (inclusief vastzetschroef)

Scheurbeveiliging

Aanraakbeveiliging

Snelwisselkop

Parallelaanslag

Binnenzeskantsleutel

Bevestigingspen (zie afb. B)

37 NL

Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen

Leveringsomvang

1 Pendeldecoupeerzaag incl.

- afzuigaansluiting

- binnenzeskantsleutel

- scheurbeveiliging 1 Parallelaanslag 1 Kunststofkoﬀer 1 Gebruiksaanwijzing 1 Brochure „Garantie en service“

2 Zaagbladen voor de houtbewerking 1 Zaagblad voor de metaalbewerking

Technische gegevens

Decoupeerzaag: Parkside PPHSS 730

Nominale spanning: 230V ~ 50 Hz Opgenomen vermogen: 730 W Aantal slagen bij nullast: max. n Zaagdiepte: max. 110 mm Pendelslag: 3 standen en ﬁjne

Schuine sneden: 0 - 45° links / rechts Isolatieklasse: II /

Informatie over geluid en trillingen:

Meetwaarden berekend conform EN 60745. Het A-geluidsdrukniveau van het apparaat bedraagt karakteristiek 90 dB(A). Onzekerheid K=3 dB. Het geluidsniveau tijdens het werken kan boven 101 dB(A) liggen.

600 - 2900 min

snede-instelling

cedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

-1

Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING!

heidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

Lees alle veilig-

Gehoorbescherming dragen!

Gemeten versnelling, karakteristiek:

Hand- / armvibratie a Onzekerheid K = 1,5 m / s

= 6,268 m / s

WAARSCHUWING!

Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetpro-

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en

goed verlicht. Door wanorde en onverlichte

werkbereiken kunnen ongevallen ontstaan.

38 NL

Algemene veiligheidsinstructies voor elektrische gereedschappen

b) Werk met het apparaat niet

in een explosiegevaarlijke omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische

gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken.

gereedschap. In geval van aﬂeiding zou u

Houd kinderen en andere

personen tijdens het gebruik weg van het elektrische

de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

Waarschuwing! Levensgevaar

door elektrische schokken:

a) De netsteker van het apparaat moet in

de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde

oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er

bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is.

verhoogt het risico van elektrische schokken. d)

e) Gebruik alléén verlengkabels die

Stel het apparaat niet bloot aan regen en vocht.

van water in een elektrisch apparaat

Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te

dragen, op te hangen of om de steker uit de con Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of

beschadigde kabels verhogen het risico van elektrische schokken.

ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt.

tactdoos te trekken.

Het binnendringen

Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken.

f) Wanneer u met een elektrisch ge-

reedschap in een vochtige omgeving moet werken, dient u een foutstroomveiligheidsschakelaar te gebruiken.

Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen

a) Wees steeds opmerkzaam, let op wat

u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment

van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

van een persoonlijke veiligheidsuitrusting zoals

c) Vermijd een ongewenste ingebruik-

d) Verwijder de instelgereedschappen

e) Vermijd een abnormale lichaamshou-

Draag naast de persoonlijke

veiligheidsuitrusting altijd een veiligheidsbril. Het dragen

stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

name van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tij-

dens het dragen van het apparaat de vinger aan de AAN- / UIT-schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.

of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleu-

tel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.

ding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht.

39 NL

Algemene veiligheidsinstructies voor elektrische gereedschappen

Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren.

f) Draag geschikte werkkleding. Draag

géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd.

Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken.

g) Wanneer stofafzuigingsinrichtingen

en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze

inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar.

Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap.

Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik.

b) Gebruik géén elektrisch gereedschap

met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.

c) Trek de steker uit de contactdoos voor-

dat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat

abusievelijk ingeschakeld wordt.

d) Bewaar niet-gebruikte elektrische

gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.

e) Onderhoud het apparaat zorgvuldig.

Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebro-

ken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te

voeren op slecht onderhouden elektrische apparaten.

f) Houd snijgereedschappen scherp en

schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid.

g) Gebruik elektrisch gereedschap,

toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Apparaatspeciﬁeke

veiligheidsinstructies

Voor kom gevaar voor letsel, brand en bescherm uw gezondheid:

J Beveilig het gereedschap. Gebruik de spanin-

richting / bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand.

J Plaats het elektrische gereedschap alléén inge-

schakeld tegen het werkstuk. Er bestaat gevaar voor een terugslag!

J Houd de handen van het zaagbereik verwijderd.

Grijp nooit onder het werkstuk. In geval van contact met het zaagblad voor letsel.

J Let op dat de bodemplaat

op het werkstuk ligt.

J Trek in geval van gevaar de steker uit de

contactdoos.

J Leid de kabel altijd naar achteren van het

apparaat weg.

WAARSCHUWING!

Het bewerken van schadelijke / giftige stoﬀen vormt

bestaat gevaar

bij het zagen

GIFTIGE DAMPEN!

40 NL

Algemene veiligheidsinstructies voor elektrische gereedschappen / Ingebruikname

een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezige personen.

Draag een veiligheidsbril en een

stofmasker!

J Vermijd het zagen van gezondheidsschadelijke

materialen.

J Asbesthoudend materiaal mag niet worden

bewerkt. Asbest geldt als kankerverwekkend.

J Sluit het apparaat aan op een geschikte afzui-

ginstallatie wanneer u langdurige houtbewerkingen uitvoert en vooral wanneer materialen worden bewerkt waarbij gezondheidsschadelijke stoﬀen ontstaan.

J Zorg voor voldoende ventilatie. J

Bewerk geen vochtige materialen of oppervlakken.

Schakel het elektrische gereedschap na aﬂoop van het werkproces uit en trek het zaagblad de snede wanneer het tot stilstand gekomen is.

J Rem het zaagblad 14 na het uitschakelen niet

af door zijdelingse druk uit te oefenen. Het zaagblad een terugslag veroorzaken.

Gebruik alléén onbeschadigde en in optimale staat verkerende zaagbladen. Verbogen en botte zaagbladen kunnen breken of een terugslag veroorzaken.

J Het apparaat moet steeds schoon, droog en

vrij van olie of andere smeermiddelen zijn.

kan beschadigd raken, breken of

pas uit

sneden in zachthout (groene pijlmarkering)

de sneden in zachthout (oranje pijlmarkering)

1 speciaal zaagblad voor metaal tot 3 mm

(zwarte pijlmarkering)

Opmerking: Gebruik een geschikt koelmiddel, bijv. zaagolie. Hierdoor verlengt u de levensduur en de standtijd van het metalen zaagblad.

Er zijn voor iedere toepassing geschikte zaagbladen in de handel verkrijgbaar. U kunt ieder zaagblad gebruiken zolang het voorzien is van de passende opname (zaagblad kleminrichting).

1 houtzaagblad voor snelle

1 houtzaagblad voor glad-

Originele toebehoren / -extra

apparaten

J Gebruik alléén toebehoren en hulpgereedschap-

pen / -apparaten die in deze handleiding vermeld staan. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Ingebruikname

Informatie over zaagbladen

De Parkside-basisuitrusting bevat reeds zaagbladen voor hoofdzakelijk gebruik in hout en metaal.

Zaagblad monteren / vervangen

Zaagbladtype

voor PPHSS 730 geschikt

WAARSCHUWING!

zaamheden aan het apparaat altijd eerst de

netsteker uit de contactdoos. In het andere geval dreigt gevaar voor letsel.

ongeschikt

Trek vóór alle werk

41 NL

Ingebruikname / Bediening

j Draai de snelwisselkop 18 en houd hem

gedraaid.

j Druk het vereiste zaagblad

slag in de snelwisselkop

tot aan de aan-

. Het zaagblad 14

klikt vast.

j Het zaagblad

moet zich in de geleiderol 13

bevinden.

j Laat de snelwisselkop

los, hij dient terug te keren naar de uitgangspositie. Het zaagblad

Scheurbeveiliging monteren

is vergrendeld.

j Trek de glijschoen 10 van de bodemplaat 9. j Steek de scheurbeveiliging

de bodemplaat

van onderaf in

en schuif hem in de desbetreﬀende gleuf. De scheurbeveiliging kan voorkomen dat het oppervlak scheurt of schilfert.

Bediening

Zaaghoek instellen

j Draai de klemschroef 11 los met de binnenzes-

kantsleutel

j Stel de snijhoek 0° / 15° / 30° / 45°

(links / rechts) in aan de bodemplaat

. De ingestanste markeringen komen overeen met de inkervingen voor de zaaghoekinstelling. De behuizing beschikt over een bevestigingspen

, (zie afb. B) die in de desbetreﬀende inkerving

moet vastklikken.

vast met de binnen-

j Draai de klemschroef

zeskantsleutel

Aantal slagen instellen



j Stel het toerental in met behulp van het stelwiel

voor de toerentalvoorselectie

j Bereken de optimale instelling indien mogelijk

altijd door een praktische test.

Parallelaanslag monteren

De parallelaanslag 19 kan links of rechts gedraaid op het apparaat worden bevestigd (zie afb. A).

j Draai de beide schroeven van de schuifopenin-

gen

los.

j Schuif de parallelaanslag

ningen

in de schuifope-

j Schroef de twee vastzetschroeven weer vast.

Spaanderafzuiging aansluiten

j Steek de afzuigaansluiting 7 in het afzuigka-

naal

totdat deze vastklikt.

j Sluit een goedgekeurde stof- en spaanderafzui-

ging aan op de afzuigaansluiting

(zie afb. C).

Pendelslag instellen

Met de pendelslagschakelaar 12 kunt u de pendelbeweging van het zaagblad

instellen. Zonder pendelbeweging (stand “0”) bereikt u ﬁjne en schone zaagranden. Schakel de pendelbeweging uit bij dunne werkstukken. Met geactiveerde pendelbeweging (stand 1 - 3) bereikt u een toenemend snellere werkprogressie.

j Bereken de optimale instelling indien mogelijk

altijd door een praktische test.

42 NL

Bediening / Onderhoud en reiniging / Afvoer / Informatie

Inschakelen / Uitschakelen

c GEVAAR! Waarborg vóór het aansluiten op het stroomnet dat dit beschikt over 230 V ~ 50 Hz en is uitgerust met een 16 A-zekering.

Inschakelen:

j Schuif de AAN- / UIT-Schakelaar

totdat hij vastklikt.

naar “I”

separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Informatie

Uitschakelen:

j Druk op het achterste gedeelte van de

AAN- / UIT-Schakelaar

Onderhoud en reiniging

Onderhoud

j Vervang het zaagblad 14 zodra de vertan-

ding bot is en het niet meer mogelijk is om zaagwerkzaamheden optimaal uit te voeren.

Reiniging

j Reinig het apparaat direct na de zaagwerk-

zaamheden.

j Verwijder verontreinigingen (bijv. door

zaagspaanders). Gebruik daarvoor een droge doek.

Afvoer

De verpakking bestaat uit milieuvriende-

lijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Service

Voor het bevoegde servicepunt van uw land verwijzen wij naar de “garantiedocumenten”.

J Laat uw apparaten alléén door ge-

kwalificeerd vakpersoneel en alléén met originele onderdelen repareren.

Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

J Laat de steker of de aansluitleiding

altijd door de fabrikant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaar-

borgd dat de veiligheid van het apparaat behouden blijft.

Voer elektronische gereedschap-

pen niet af via het huisafval!

Conform de Europese richtlijn 2002 / 96 / EG betreﬀende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen

43 NL

Conformiteitsverklaring /

Producent

Wij, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EU-richtlijnen voldoet:

Machinerichtlijn (89 / 392 / EC), (91 / 368 / EC), (93 / 44 / EC)

EG-laagspanningsrichtlijn (2006 / 95 / EG)

Elektromagnetische verdraagzaamheid (89 / 336 / EEC), (92 / 31 / EEC)

Type / Benaming:

Pendeldecoupeerzaag PPHSS 730

Bochum, 31.03.2008

Informatie

Hans Kompernaß

- Directeur -

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden.

45 PT

Introdução

Utilização correcta ..................................................................................................... Página 46

Equipamento ............................................................................................................... Página 46

Material fornecido ..................................................................................................... Página 47

Dados técnicos ...........................................................................................................Página 47

Indicações de segurança gerais para ferramentas

eléctricas .................................................................................................................. Página 47

Segurança no local de trabalho ............................................................................... Página 48

Segurança eléctrica ................................................................................................... Página 48

Segurança pessoal ..................................................................................................... Página 48

Manuseamento e utilização cuidada de ferramentas eléctricas ........................... Página 49

Indicações de segurança especíﬁcas do aparelho ................................................ Página 49

Acessórios / dispositivos auxiliares originais ............................................................ Página 50

Colocação em funcionamento

Informações relativas às lâminas de serra ............................................................... Página 50

Montar / substituir a lâmina de serra ........................................................................ Página 51

Montar a protecção contra formação de aparas ................................................... Página 51

Montar encosto paralelo ........................................................................................... Página 51

Ligar aspiração de aparas ........................................................................................Página 51

Índice

Funcionamento

Ajustar o ângulo de corte ..........................................................................................Página 51

Regular o número de cursos ...................................................................................... Página 52

Ajustar o tico-tico ........................................................................................................ Página 52

Ligar / Desligar ............................................................................................................ Página 52

Manutenção e limpeza

Manutenção ................................................................................................................ Página 52

Limpeza ....................................................................................................................... Página 52

Eliminação .............................................................................................................. Página 52

Informações

Assistência técnica ..................................................................................................... Página 52

Declaração de conformidade / Fabricante .............................................................. Página 53

46 PT

Introdução

Neste manual de instruções são utilizados os seguintes símbolos / gráficos:

Ler o manual de instruções! Classe de protecção II

Considerar as indicações de aviso e de segurança!

Perigo de choque eléctrico! Tensão eléctrica perigosa – perigo de morte!

Perigo de explosão!

Volt (tensão alternada)

Watt (Potência efectiva)

Serra tico-tico PPHSS 730

Introdução

Antes da primeira utilização, familiarize-se

com as funções do aparelho e informe-se

acerca do manuseamento correcto de ferramentas eléctricas. Leia, por isso, o seguinte manual de utilização. Guarde bem este manual. Se entregar este aparelho a terceiros, entregue também todos os documentos.

Utilização correcta

O aparelho é adequado para cortes rectos e curvos, assim como cortes transversais em peças angulares de plástico, madeira e metal. O aparelho destinase exclusivamente ao uso doméstico e em espaços secos. Respeite as indicações quanto aos tipos de lâminas de serra. Qualquer outra utilização ou alteração do aparelho é considerada indevida e envolve perigos signiﬁcativos de acidente. O fabri-

Utilize uns óculos de protecção, protector de ouvidos, máscara de protecção contra o pó e luvas de protecção.

Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica.

Mantenha o aparelho afastado de chuva ou humidade. A penetração da água no aparelho eléctrico eleva o risco de um choque eléctrico.

Um aparelho, um cabo de rede ou uma ﬁcha de rede daniﬁcados signiﬁcam perigo de morte provocado por um choque eléctrico. Controle regularmente o estado do aparelho, cabo de rede ﬁcha de rede.

Elimine a embalagem e o aparelho de forma adequada!

cante não assume qualquer responsabilidade por danos resultantes de uma utilização incorrecta.

Equipamento

Manípulo punho

Interruptor LIGAR / DESLIGAR (bloqueável)

Caixa

Roda de ajuste de pré-selecção da rotação

Cabo de rede

Grelha de ventilação

Boca de aspiração

Tubo de aspiração (ver ﬁg. B)

Placa de fundo de metal leve

Patim de guia (removível)

Parafuso de aperto

Interruptor tico-tico

Rolo-guia

Lâmina de serra

Aberturas de inserção

(parafuso de ﬁxação incluído)

Protecção contra formação de aparas

Protecção contra contacto

Mandril de aperto rápido

47 PT

Introdução / Indicações de segurança gerais para ferramentas eléctricas

Encosto paralelo

Chave para parafusos sextavados internos

Pino de retenção (ver ﬁg. B)

Aceleração ponderada, de forma típica:

Vibração de mão / braço a Tolerância K = 1,5 m / s

= 6,268 m / s

Material fornecido

1 Serra tico-tico incluindo

- Boca de aspiração

- Chave para parafusos sextavados internos

- Protecção contra formação de aparas 1 Encosto paralelo 1 Mala em plástico 1 Manual de instruções 1 Caderno „Garantia e assistência técnica“

2 Lâminas de serra para trabalhar em madeira 1 Lâmina de serra para trabalhar em metal

Dados técnicos

Serrote de ponta: Parkside PPHSS 730

Tensão nominal: 230 V ~ 50 Hz Potência: 730 W Número de cursos em vazio: máx. n

600 - 2900 min

-1

Profundidade de corte: máx. 110 mm Tico-tico: Regulação de 3 níveis e

para corte ﬁno

Cortes enviesados: 0 - 45° para a

esquerda / direita

Classe de protecção: II /

Informações sobre ruído e vibração:

Valores determinados segundo EN 60745. O nível de pressão sonora do aparelho avaliada com A é tipicamente 90 dB(A). Tolerância K=3 dB. O nível sonoro pode exceder 101 dB (A) durante a utilização.

Utilizar protecção de ouvidos!

AVISO!

O nível de ruído indicado nas instru-

ções foi medido através de um processo de medição segundo a norma EN 60745 e pode ser utilizado para ﬁns comparativos de aparelhos. O nível de ruído altera de acordo com a aplicação da ferramenta eléctrica, excedendo, em alguns casos, o valor indicado. O grau de vibração pode ser subestimado quando a ferramenta é utilizada frequentemente desta forma.

Nota: Para uma avaliação exacta do grau de vibração durante um determinado período de trabalho, deve-se também ter em conta os períodos de tempo em que o aparelho está desligado ou está ligado, mas não está a ser utilizado. Isto pode reduzir signiﬁcativamente o grau de vibração durante o período total de trabalho.

Indicações de segurança gerais para ferramentas eléctricas

AVISO!

segurança e instruções!

A inobservância das indicações de segurança e instruções pode conduzir a choques eléctricos, incêndios e / ou ferimentos graves.

GUARDE TODAS AS INDICAÇÕES DE SEGURANÇA E INSTRUÇÕES PARA CONSULTA FUTURA!

Leia todas as indicações de

48 PT

Indicações de segurança gerais para ferramentas eléctricas

1. Segurança no local de trabalho

a) Mantenha o seu local de trabalho

limpo e bem iluminado. A desordem e a

má iluminação da área de trabalho podem provocar acidentes.

líquidos, gases ou poeiras inflamá-

a ferramenta eléctrica. Se se distrair

Não utilize o aparelho em

áreas potencialmente explosivas, nas quais se encontrem

veis. As ferramentas eléctricas produzem

faíscas que podem inﬂamar as poeiras ou os vapores.

Não deixe que crianças ou

quaisquer outras pessoas se aproximem quando utilizar

pode perder o controlo do aparelho.

2. Segurança eléctrica

Evite o perigo de vida

por choque eléctrico:

A ficha de ligação do aparelho tem de estar em conformidade com a tomada. A ficha não deve ser alterada, de forma alguma. Não utilize fichas adaptadoras com aparelhos protegidos por ligação à terra.

As ﬁchas não sujeitas a modiﬁcações e as

espectivas tomadas reduzem o risco de

choque eléctrico.

b) Evite o contacto físico com superfícies

ligadas à terra tais como tubos, aquecedores, fogões e frigoríficos.

Se o seu corpo estiver ligado à terra, existe um risco elevado de choque eléctrico.

eléctrico aumenta o risco de choque eléctrico. d)

o pendurar ou para puxar a ficha da

Mantenha o aparelho afas-

tado de chuva ou humidade.

A penetração da água no aparelho

Não use o cabo para fins

inadequados, como para transportar o aparelho, para

tomada. Mantenha o cabo afastado do

calor, óleos, arestas afiadas ou peças móveis do aparelho. Um cabo daniﬁcado

ou mal enrolado aumenta o risco de um choque eléctrico.

e) Quando trabalhar com um aparelho

eléctrico ao ar livre, utilize apenas extensões que sejam adequadas para áreas exteriores. A utilização de

uma extensão destinada a áreas exteriores diminui o risco de choque eléctrico.

f) Se não for possível evitar a utilização

da ferramenta eléctrica num ambiente húmido, utilize um disjuntor de corrente de avaria. A utilização de um disjuntor de

corrente de avaria reduz o risco de choque eléctrico.

3. Segurança pessoal

a) Seja prudente, preste sempre atenção

àquilo que está a fazer e utilize a ferramenta eléctrica de forma sensata. Não utilize o aparelho quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Mesmo um pe-

queno descuido, durante a utilização do aparelho, pode causar ferimentos graves.

tecção. A utilização de equipamento de pro-

c) Evite uma colocação em funciona-

Utilize equipamento de pro-

tecção individual e nunca se esqueça dos óculos de pro-

tecção individual como máscara anti-poeiras, calçado de protecção anti-derrapante, capacete ou protecção auditiva, conforme o tipo e a aplicação da ferramenta eléctrica, diminui o risco de ferimentos.

mento acidental. Certifique-se de que a ferramenta eléctrica está desligada, antes de a ligar à fonte de alimentação, levantar ou transportar.

Se, durante o transporte do aparelho, tiver colocado o dedo no interruptor LIGAR / DESLIGAR ou se o aparelho estiver ligado, este pode causar acidentes.

49 PT

Indicações de segurança gerais para ferramentas eléctricas

Afaste a ferramenta de ajuste ou a cha-

ve de porcas, antes de ligar o aparelho.

Uma ferramenta ou chave que esteja colocada numa peça rotativa do aparelho pode causar ferimentos.

e) Evite uma postura anormal do corpo.

Certifique-se de que se encontra numa posição estável e mantenha sempre o equilíbrio. Desta forma, pode

controlar melhor o aparelho, particularmente em imprevistos.

f) Use vestuário adequado. Não utilize

roupas largas ou bijutaria. Mantenha o cabelo, a roupa e as luvas afastados de peças móveis. O vestuário

largo, a bijutaria ou os cabelos compridos podem ﬁcar presos nas peças móveis.

g) Quando montar dispositivos de aspi-

ração ou recolha de poeiras, certifique-se de que estes estão bem ligados e são utilizados correctamente. A utili-

zação destes dispositivos diminui a existência de perigos potenciados por poeiras.

4.Manuseamento e utilização

cuidada de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize

a ferramenta eléctrica mais adequada para o seu trabalho. Trabalhará

melhor e de forma mais segura se utilizar a ferramenta eléctrica adequada à respectiva área de trabalho.

b) Não utilize ferramentas eléctricas,

cujo interruptor esteja avariado. Uma ferramenta eléctrica que não possa mais ser ligada ou desligada constitui perigo e tem de ser reparada.

c) Retire a ficha da tomada antes de

efectuar ajustes no aparelho, trocar acessórios ou quando deixar de utilizar o aparelho. Esta medida de segurança

impede o arranque involuntário do aparelho.

d) Mantenha as ferramentas eléctricas

que não estejam a ser utilizadas fora

do alcance das crianças. Não deixe que pessoas que não estejam familiarizadas com o aparelho, ou que não tenham lido estas instruções, o utilizem. As ferramentas eléctricas são peri-

gosas, quando manuseadas por pessoas inexperientes.

e) Trate do aparelho com cuidado. Veri-

fique se as peças móveis do aparelho funcionam correctamente, se não ficam encravadas e se estão partidas ou danificadas a ponto de prejudicar o bom funcionamento do aparelho. Repare as peças danificadas antes da utilização do aparelho. Muitos aci-

dentes ocorrem devido à má manutenção das ferramentas eléctricas.

f) Mantenha a ferramenta de corte

afiada e limpa. Ferramentas de corte bem tratadas com gume aﬁado ﬁcam encravadas com menor regularidade e podem ser utilizadas mais facilmente.

g) Utilize a ferramenta eléctrica, aces-

sórios, ferramentas de aplicação, etc. de acordo com estas instruções e tal como é indicado para este tipo específico de aparelho. Tenha em atenção as condições de trabalho e a actividade que vai desempenhar.

A utilização de ferramentas eléctricas para outras aplicações que não as previstas, pode originar situações de perigo.

Indicações de segurança

especíﬁcas do aparelho

Para evitar perigo de ferimentos, de incêndio bem como perigos para a saúde:

J Fixe a peça de trabalho. Utilize os dispositivos de

ﬁxação / torno de bancada para ﬁxar a peça de trabalho. Está mais seguro do que na sua mão.

J Conduza o aparelho de encontro ao material

a ser trabalhado apenas quando se encontrar ligado. Existe perigo de rebate.

J Não aproxime as mãos da área de corte. Não

agarre debaixo da peça de trabalho. O con-

50 PT

Indicações de segurança gerais ... / Colocação em funcionamento

tacto directo com a lâmina de serra 14 signiﬁca perigo de ferimentos.

J Certiﬁque-se de que a placa de fundo

apoiada quando estiver a serrar.

J Em caso de perigo, retire imediatamente a

ﬁcha da tomada.

J Mantenha o cabo de rede afastado, colocan-

do-o sempre por trás do aparelho.

AVISO!

com poeiras nocivas / tóxicas representa peri-

gos para a saúde do operante ou das pessoas que se encontrarem na proximidade.

J Evite serrar materiais prejudiciais à saúde. J O material que contenha amianto não pode

ser trabalhado. O amianto é cancerígeno.

J Em caso de trabalhos mais longos com madeira

e, em especial, quando são trabalhados materiais, dos quais resulte pó prejudicial à saúde, o aparelho deve ser ligado a um dispositivo de aspiração de pó adequado.

J Certiﬁque-se de que existe ventilação suﬁciente. J Não trabalhe materiais húmidos ou superfícies

molhadas.

J Após a conclusão do processo de trabalho,

desligue a ferramenta eléctrica e só retire a lâmina da serra totalmente parada.

J Não trave adicionalmente a lâmina de serra

com contrapressão lateral após ser desligada. A lâmina de serra partir ou causar um rebate.

J Utilize apenas lâminas de serra não daniﬁcadas

e sem defeitos. As lâminas de serra deformadas e não aﬁadas podem partir ou causar um rebate.

J O aparelho deve estar sempre limpo, seco e

sem óleo nem lubriﬁcantes.

Acessórios / dispositivos

VAPORES TÓXICOS! O trabalho

Utilize óculos de protecção e másca-

ra de protecção contra o pó!

do corte quando ela estiver

pode ﬁcar daniﬁcada,

está

auxiliares originais

do no manual de instruções pode causar perigo de ferimentos.

Colocação em funcionamento

Informações relativas às

lâminas de serra

O equipamento base da Parkside contém lâminas de serra para as utilizações principais em madeira e metal

1 Lâmina de serra para cortes

rápidos em madeira macia

madeira para cortes limpos em madeira macia (marca de seta laranja)

1 Lâmina de serra especial para metais até

3 mm (marca de seta preta)

Indicação: Utilize um líquido de refrigeração adequado, por ex. óleo de corte. Isto aumenta a durabilidade e a vida útil da lâmina de serra metálica.

Para cada aplicação estão à venda lâminas de serra optimizadas. Pode utilizar qualquer lâmina de serra, caso esta esteja prevista com o alojamento correspondente.

(marca de seta verde)

1 Lâmina de serra para

J Utilize apenas os acessórios e dispositivos adi-

cionais mencionados no manual de instruções. A utilização de outras ferramentas de aplicação ou acessórios diferentes do que é recomenda-

51 PT

Montar / substituir a lâmina

de serra

Tipo de lâmina de serra

Colocação em funcionamento / Funcionamento

para

não adequada PPHSS 730 adequada

AVISO!

aparelho, retire a ﬁcha da tomada. Caso contrário,

Antes de qualquer trabalho no

existe perigo iminente de ferimentos.

j Rode o mandril de aperto rápido

mantenha-o nessa posição.

j Pressione a lâmina de serra

ao encosto no mandril de aperto rápido A lâmina de serra

j A lâmina de serra

rolo-guia

14 14

j Solte o mandril de aperto rápido

necessária até

encaixa. deve encontrar-se no

, este

deve voltar à sua posição de saída. A lâmina de serra

Montar a protecção contra

está apertada.

formação de aparas

j Retire o patim de guia 10 da placa de base 9. j Insira a protecção contra formação de aparas

a partir de baixo para a placa de fundo empurre-a nas ranhuras previstas. A protecção contra formação de aparas pode evitar um arranque da superfície.

Montar encosto paralelo

O encosto paralelo 19 pode ser ﬁxado no lado esquerdo ou direito do aparelho (ver ﬁgura A).

j Desaperte os dois parafusos das aberturas de

inserção

j Empurre o encosto paralelo

aberturas de inserção

no sentido das

j Aperte novamente os dois parafusos de

ﬁxação.

Ligar aspiração de aparas

j Introduza a boca de aspiração 7 no canal

de aspiração

até encaixar.

j Ligue um aspirador de pó e aparas autorizado

à boca de aspiração

Funcionamento

Ajustar o ângulo de corte

(ver ﬁg. C).

j Solte os parafusos de aperto 11 com a chave

para parafusos sextavados internos

j Ajuste o ângulo de corte 0° / 15° / 30° / 45°

(esquerda / direita) na placa de fundo As marcações existentes correspondem às cavidades para a regulação do ângulo de corte.

A caixa possui um pino de retenção

(ver imagem B) que deve ser encaixado na respectiva cavidade.

j Aperte os parafusos de aperto

para parafusos sextavados internos

com a chave

52 PT

Funcionamento / Manutenção e limpeza / Eliminação / Informações

Regular o número de cursos



j Com a roda de ajuste para pré-selecção da ro-

tação

regule o número de cursos pretendido.

j Determine o melhor ajuste possível, efectuando

previamente uma tentativa.

Ajustar o tico-tico

Através do interruptor tico-tico 12 pode ajustar o movimento do pêndulo da lâmina de serra

. Sem movimento do pêndulo (Posição „0“) obtém arestas de corte perfeitas e limpas. Em peças ﬁnas, desligue o tico-tico. Com o tico-tico a funcionar (Posição 1 – 3) obtém um progresso cada vez mais rápido.

j Determine o melhor ajuste possível, efectuando

previamente uma tentativa.

Ligar / Desligar

Manutenção e limpeza

Manutenção

j Substitua a lâmina de serra 14, assim que

os dentes de serra estiverem gastos e não seja mais possível continuar o trabalho de serração.

Limpeza

j Proceda à limpeza do seu aparelho após

terminar o trabalho de serração.

j Elimine as sujidades (por ex. aparas de serra-

gem). Para isso, utilize um pano seco.

Q

Eliminação

A embalagem é composta por materiais

recicláveis, que pode eliminar através dos pontos de reciclagem locais.

Nunca coloque aparelhos

eléctricos no lixo doméstico!

Segundo a directiva europeia 2002 / 96 / CE relativa a aparelhos eléctricos e electrónicos usados e respectiva conversão no direito nacional, as ferramentas eléctricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem ecológica.

c PERIGO! Antes de ligar à corrente, certiﬁque- se de que está equipado, de acordo com as prescrições, com 230 V ~ 50 Hz e com um fusível 16 A!

Ligar:

j Faça o interruptor de LIGAR / DESLIGAR

deslizar até à posição „I“, até este encaixar.

Desligar:

j Prima a parte de trás do interruptor de

LIGAR / DESLIGAR

Pode obter informações relativas à eliminação do aparelho já usado através dos responsáveis legais pela reciclagem no seu município.

Q

Informações

Assistência técnica

Pode consultar quais os postos competentes de assistência técnica do seu país no certiﬁcado de garantia.

J Os seus aparelhos só devem ser

reparados por pessoal técnico quali-

53 PT

ficado e apenas com peças de substituição originais. Desta forma, assegura-se

a preservação da segurança do aparelho.

J A substituição da ficha ou do cabo de

rede deve ser sempre efectuada pelo fabricante ou pelo serviço de apoio ao cliente. Desta forma, assegura-se a pre-

servação da segurança do aparelho.

Declaração de conformidade /

Fabricante

Nós, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Alemanha, declaramos que este produto cumpre as seguintes directivas da UE:

Directiva de Máquinas (89 / 392 / EC), (91 / 368 / EC), (93 / 44 / EC)

Directiva de baixa tensão CE (2006 / 95 / CE)

Compatibilidade Electromagnética (89 / 336 / EEC), (92 / 31 / EEC)

Informações

Designação do tipo / Aparelho:

Serra tico-tico PPHSS 730

Bochum, 31.03.2008

Hans Kompernaß

- Gerente -

Ressalvam-se as alterações técnicas no sentido de um aperfeiçoamento contínuo.

Parkside PPHSS 730 User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
