Page 1
SET D‘ACCESSOIRES POUR COMPRESSEUR PDSS A1
SET D‘A CCESSOIRES
POUR COMPRESSEUR
Instructions d‘utilisation et consignes de sécurité
Traduction du mode d‘emploi d‘origine
DRUCKLUFT-ZUBEHÖR-SET
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IAN 73785
PERSLUCHT-TOEBEHOORSET
Bedienings- en veiligheidsinstructies
Vertaling van de originele gebruiksaanwijzing
AIR TOOL SET
Operation and Safety Notes
Translation of original operation manual
Page 2
Avant de lire le mode d‘emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite
avec toutes les fonctions de l‘appareil.
Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
FR / BE Instructions d‘utilisation et consignes de sécurité Page 5
NL / BE Bedienings- en veiligheidsinstructies Pagina 11
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 17
GB Operation and Safety Notes Page 23
Page 3
1
2
3
6
4
5
7
6
8
4
10 12 13 911 161514
14 15 16
9
Page 4
Page 5
Table des matières
Introduction
Utilisation conforme à l’usage prévu ...............................................................................Page 6
Eléments .............................................................................................................................Page 6
Fourniture ...........................................................................................................................Page 6
Données techniques ..........................................................................................................Page 7
Instructions de sécurité ......................................................................................Page 7
Accessoires / appareils complémentaires d’origine ........................................................Page 8
Mise en service
Raccordement de la source d’air comprimé ...................................................................Page 8
Utilisation du pistolet de gonflage à air comprimé .........................................................Page 8
Utilisation du pistolet soufflant à air comprimé ...............................................................Page 9
Maintenance et nettoyage .............................................................................Page 9
Service .............................................................................................................................Page 9
Garantie .........................................................................................................................Page 9
Mise au rebut .............................................................................................................Page 10
Déclaration de conformité / Fabricant ..................................................Page 10
5 FR/BE
Page 6

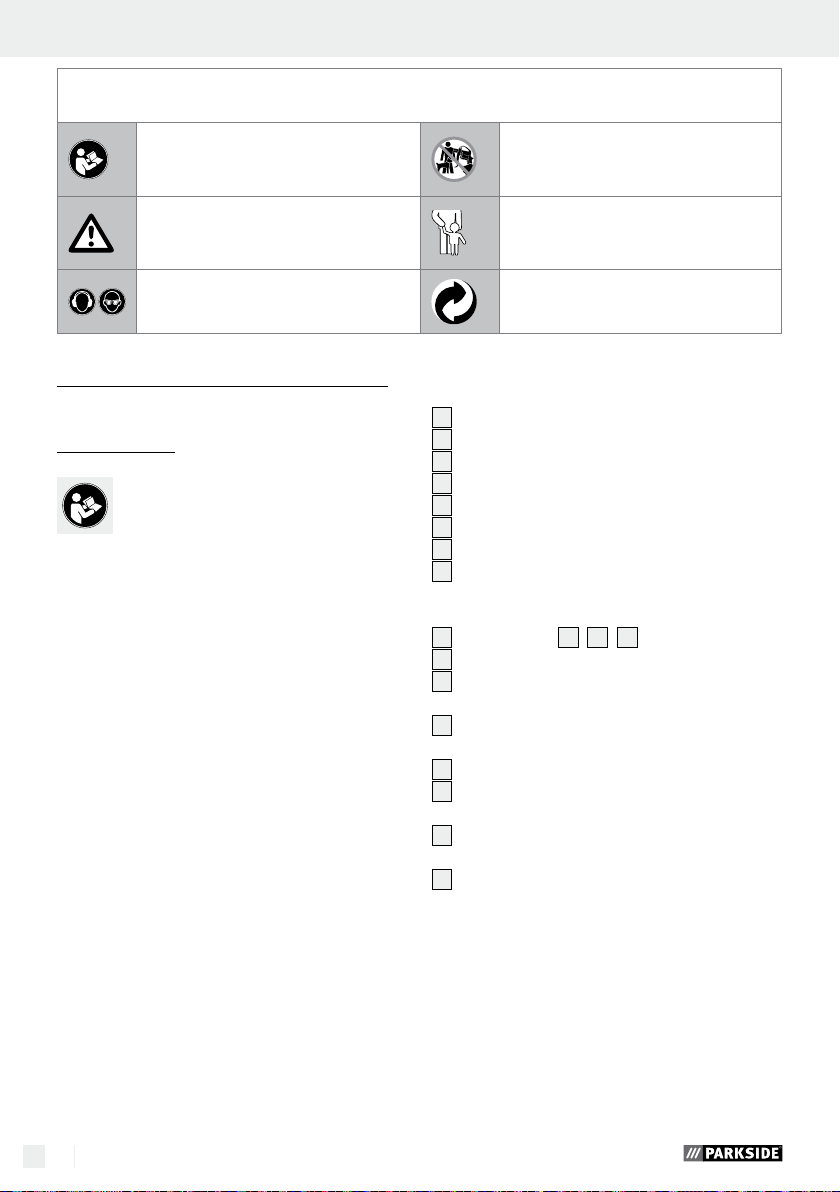

Les pictogrammes suivants sont utilisés dans ce mode d’emploi / appliqués sur l’appareil :
Lire le mode d‘emploi !
Respecter les avertissements et les
consignes de sécurité !
Porter des lunettes protectrices et
un casque auditif
Set d’accessoires pour compres
seur
PDSS A1
Q
Introduction
Félicitations pour l‘acquisition de votre
nouvel appareil ! Vous avez opté pour un
produit de grande qualité. Le mode d‘emploi
fait partie intégrante de ce produit. Il contient des
indications importantes pour la sécurité, l’utilisation
et la mise au rebut. Veuillez lire consciencieusement
toutes les indications d‘utilisation et de sécurité du
produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines
d‘application spécifiés. Lors d‘une cession à tiers,
veuillez également remettre tous les documents.
Q
Utilisation conforme
à l’usage prévu
Ce pistolet de gonflage à air comprimé est conçu
pour gonfler des pneus de vélos, des bateaux gonflables, des matelas gonflables, des ballons, etc. Le
pistolet soufflant à air comprimé est destiné à nettoyer
des objets et endroits difficilement accessibles. Toute
utilisation autre ou modification de l’appareil est
considérée comme non conforme à l’usage prévu
et implique des risques d’accident importants. Nous
n’assumons aucune garantie ni responsabilité pour
tous dommages résultant d’une utilisation de l’appareil non conforme à l’usage prévu. L’appareil
n’est conçu que pour un usage domestique privé.
Ne convient pas pour le gonflage des pneuma
des véhicules automobiles.
6 FR/BE
tiques
Ne pas diriger l’appareil vers des
personnes et / ou des animaux.
Tenir les enfants éloignés de
l‘appareil !
Mettez l’emballage et l’appareil au
rebut dans le respect de l’environnement.
Q
Eléments
1
Manomètre
2
Pistolet de gonflage à air comprimé
3
Valve de purge
4
Raccord non fileté
5
Tuyau flexible à prise de valve droite
6
Poignée
7
Pistolet soufflant air comprimé
8
Embout rallonge
Accessoires :
9
Raccord accessoire pour 14, 15,
10
Aiguille à ballon
11
Adaptateur universel,
pour valves de Ø intérieur d’env. 9 mm
12
Adaptateur universel,
pour valves de Ø intérieur d’env. 6 mm
13
Adaptateur valve, par exemple pour les valves
de pneus de vélo
14
Adaptateur universel,
pour valves de Ø intérieur d’env. 8 mm
15
Adaptateur pour les valves filetées, par
exemple de bateaux gonflables
16
Adaptateur pour les valves de purge
Q
Fourniture
1 pistolet de gonflage à air comprimé
1 pistolet soufflant air comprimé
2 embouts rallonge
1 set d’adaptateurs (8 pièces)
1 mode d’emploi
16
Page 7
Q
Données techniques
Pression de travail : max. 8 bar
Qualité de l’air comprimé : épuré, exempt d’huile
et de condensation
Débit volumique : typique
170–300 lit. / min.
Niveau de pression
acoustique : 86 dB(A)
Niveau de puissance
acoustique : 98 dB(A)
Valeur calculée selon la norme EN 14462
(EN1953/A1:2009).
Instructions de sécurité
Lisez l’ensemble des
instructions de sécurité et des instructions.
Les omissions, dans le cadre du respect des instruc
de sécurité et des instructions, peuvent être la cause
de blessures graves et / ou de dommages matériels.
Conserver toutes les consignes de sécurité
et instruction pour pouvoir vous y reporter
ultérieurement !
Après le remplis-
sage, vérifier la pression de l’air avec
un manomètre calibré.
RISQUE D’ASPHYXIE !
Risque d’asphyxie lors de travaux
avec de l’azote ! Aussi, ne travaillez que
dans des pièces bien ventilées !
RISQUE POUR LA
SANTE, RISQUE D‘INCENDIE ET D‘EXPLO -
SION ! N‘utilisez les appareils que dans des
endroits bien aérés.
RISQUE DE
BLESSURES ! Ne dépassez jamais la pres-
sion de travail maximale admissible de 8 bar.
Pour le réglage de la pression de travail, utilisez un réducteur de pression.
CONTRECOUPS !
Les pressions de travail élevées peuvent entraî-
ner des contrecoups pouvant, sous certaines
tions
Introduction / Instructions de sécuritéIntroduction
circonstances, être à l’origine de dangers par
charge permanente.
RISQUE DE BLESSURES !
USAGE ABUSIF ! Ne pas diriger
l’appareil vers des personnes et / ou
des animaux.
RISQUE DE
BLESSURES ! N’utilisez jamais d’oxygène ni
d’autres gaz inflammables comme source
d’énergie.
RISQUE DE
BLESSURES ! Détachez tout d’abord
de la source d’air comprimé le tuyau
flexible et ne retirez qu’ensuite de
l’appareil le tuyau flexible d’alimentation. Ceci vous permet d’éviter que le tuyau
flexible ne tourbillonne de manière incontrôlée
ou ne fasse un mouvement de recul soudain.
Utiliser des éléments de pro-
tection corporelle pour votre
protection personnelle.
Pendant l‘utilisation de l‘ap-
pareil, tenez les enfants et
autres personnes éloignés.
Vous pourriez perdre le contrôle de l’appareil
si vous êtes distrait.
Avant tous travaux de réparation et d‘entretien,
ainsi qu‘avant le transport, retirez l‘appareil
de la source d‘air comprimé.
Lorsque vous détachez le tuyau flexible de
l‘accouplement, tenez bien fermement le tuyau
pour éviter toutes blessures provoquées par
une revenue en arrière rapide du tuyau.
Faites attention aux endommagements.
Avant la mise en service, contrôlez l’appareil
afin de détecter d’éventuels endommagements.
Si l’appareil présente des vices ou défauts, ne
le mettre en aucun cas en service.
Ne pliez pas le tuyau flexible de l‘appareil. Ce-
lui-ci sera endommagé dans le cas contraire.
REMARQUE ! Respecter les consignes de sé-
curité du fabricant de vos articles gonflables.
Ne pas enlever les plaques signalétiques, ces
composants de l’appareil sont essentiels pour
la sécurité.
Si vous ne possédez pas d’expérience avec cet
appareil, faire une formation pour apprendre
à le manipuler en toute sécurité.
7 FR/BE
Page 8
Q
Accessoires / appareils
complémentaires d’origine
Utilisez uniquement les accessoires et
appareils complémentaires indiqués
dans le mode d‘emploi. L’utilisation d’ac-
cessoires autres que ceux recommandés dans
le mode d’emploi peut impliquer pour vous un
risque de blessure.
Q
Mise en service
Q
Raccordement de la
source d’air comprimé
AVIS : N’utiliser le produit qu’avec de l’air compri-
mé épuré, exempt de condensation et d’huile, et ne
pas dépasser une pression de travail maxi de 8 bar
au niveau de l’appareil.
AVIS : Pour pouvoir réguler la pression de l’air, la
source d’air comprimée doit être équipée d’un réducteur de pression (à filtre).
Raccordez le produit à une source d‘air com-
primé adaptée, en reliant le raccord rapide du
tuyau flexible d‘alimentation au raccord non
4
fileté
du produit. Le verrouillage a lieu auto-
matiquement.
3. Relâchez la poignée 6 pour arrêter l‘alimentation en air.
Lisez la pression au niveau du manomètre
1
4. S‘il y a trop d‘air (pression trop élevée) dans
l’objet devant être gonflé : appuyez sur la valve
de purge
3
pour faire échapper de l‘air.
5. Pressez vers le bas le levier de la prise de
5
valve
et retirez la prise de valve 5 de la
valve.
6. Le travail terminé, débranchez l‘appareil du
compresseur.
AVIS : Détachez tout d’abord du compresseur
le tuyau flexible et ne retirez qu’ensuite de l’appareil le tuyau flexible d’alimentation. Ceci
vous permet d’éviter que le tuyau flexible ne
tourbillonne de manière incontrôlée.
Utilisation des accessoires :
Pressez le levier de la prise de valve 5 et em-
boîtez dans la prise de valve
10
à 13 ou le raccord 9.
5
l‘accessoire
.
Q

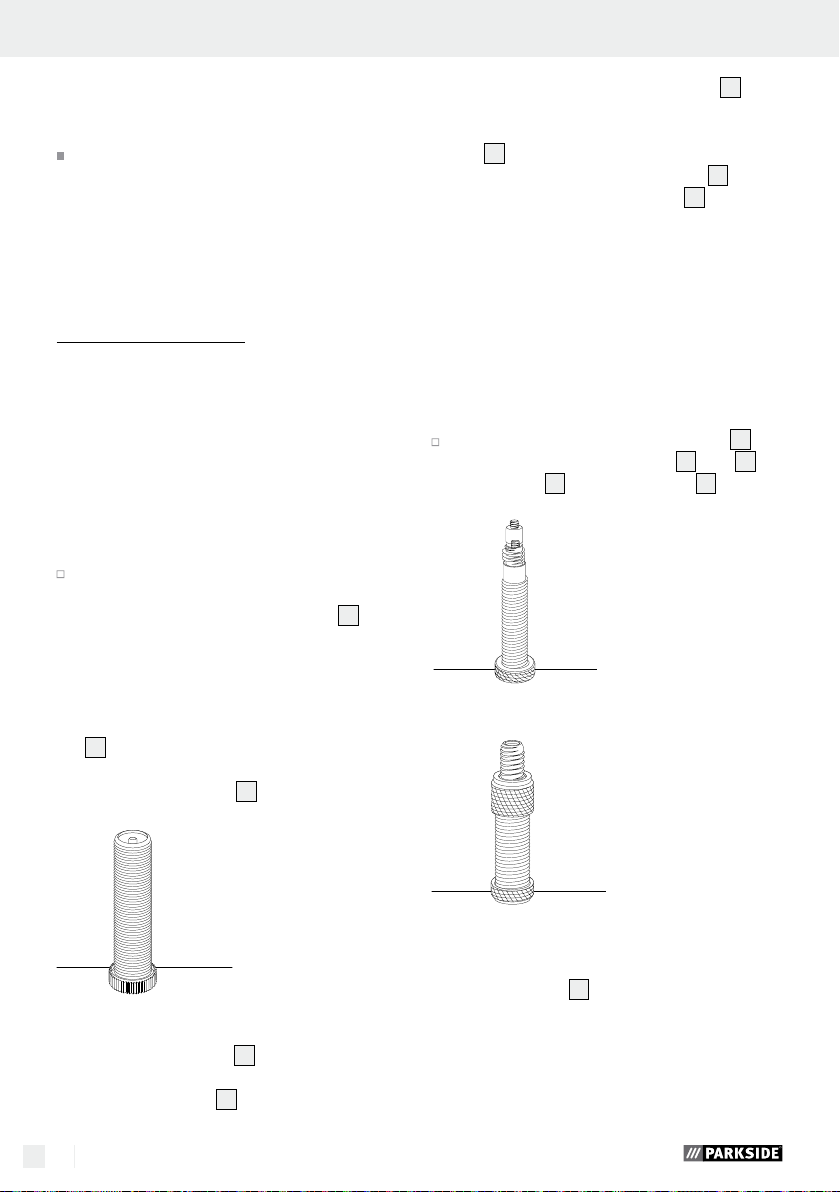

Utilisation du pistolet de
gonflage à air comprimé
2
1. Placez la prise de valve 5 sur la valve.
Valve Schrader
(fréquemment utilisée par exemple sur les vélos TT)
2. Pressez la poignée
6
pour lancer l‘alimenta-
tion en air.
8 FR/BE
Valve Sclaverand, par exemple sur les vélos
de course
Valve Dunlop, valve vélo classique
CONSEIL : Pour les valves de vélo montrées, est
utilisé l’adaptateur de valve
13
.
Page 9
Mise en service / Maintenance et nettoyage / Service / GarantieInstructions de sécurité / Mise en service
Q
Utilisation du pistolet soufflant
à air comprimé
1. Vissez l’embout rallonge 8 sur le pistolet soufflant à air comprimé
2. Pressez la poignée
tion en air.
3. Relâchez la poignée
tation en air.
4. Le travail terminé, débranchez l‘appareil du
compresseur.
AVIS : Détachez tout d’abord du compresseur
le tuyau flexible et ne retirez qu’ensuite de l’appareil le tuyau flexible d’alimentation. Ceci vous
permet d’éviter que le tuyau flexible ne tourbillonne de manière incontrôlée.
Q
Maintenance et nettoyage
RISQUE DE BLES-
SURES ! Détachez obligatoirement l’appareil
de l’alimentation en air comprimé avant de le
nettoyer.
L’appareil ne nécessite pas de maintenance.
N‘utilisez pas d‘objets coupants pour nettoyer
l‘appareil. Veiller à ce qu‘aucuns liquides ne
pénètrent à l‘intérieur de l‘appareil. Risque
d‘endommagement de l‘appareil dans le cas
contraire.
Nettoyez régulièrement l‘appareil, de préférence
immédiatement après le travail.
Nettoyez le corps de l‘appareil avec un chiffon
sec.
7
7
.
6
pour lancer l‘alimenta-
6
pour arrêter l‘alimen-
Q
Garantie
Cet appareil bénéficie de 3 ans de garantie
à compter de la date d’achat. L’appareil
a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution.
Veuillez conserver le ticket de caisse en
guise de preuve d’achat. Si la garantie
devait s’appliquer, contactez par télép
votre interlocuteur du service après-vente.
Cette condition doit être respectée pour
assurer
chan
La prestation de garantie s’applique uniquement pour
les erreurs de matériaux et de fabrication, pas pour
les dommages de transport, les pièces d’usure
les dommages subis par les pièces fragiles, comme
ex. les interrupteurs ou les batteries. Le produit est
exclusivement destiné à un usage privé et non commercial.
La garantie est annulée en cas de manipulation incorrecte et inappropriée, d’utilisation brutale et en
cas d’intervention qui n’aurait pas été réalisée par
notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.
La durée de la garantie n’est pas prolongée par la
garantie du fabricant. Ceci vaut également pour les
pièces remplacées et réparées. Tous dommages et
défauts présents dès l’achat doivent être notifiés dès
que le produit est déballé, et au plus tard deux jours
après la date d’achat. Toutes réparations survenant
après la période sous garantie ne seront pas prises
en charge.
l’expédition gratuite de votre mar-
dise.
hone
ou
par
Q
Service
Uniquement
confier la réparation de vos appareils
à des techniciens qualifiés et avec des
pièces de rechange d’origine. Ceci per-
met d’assurer la sécurité de fonctionnement de
l’appareil.
FR
Service France
Tel.: 0800 919270
e-mail: kompernass@lidl.fr
IAN 73785
9 FR/BE
Page 10
Garantie / Mise au rebut / Déclaration de conformité / Fabricant
BE
Service Belgique
Tel.: 070 270 171
(0,15 EUR/Min.)
e-mail: kompernass@lidl.be
IAN 73785
Q
Mise au rebut
L’emballage se compose exclusivement
de matières recyclables qui peuvent être
mises au rebut dans les déchetteries
locales.
Ne jetez pas le produit aux
ordures ménagères !
Renseignez-vous auprès de votre mairie ou de l’administration municipale concernant les possibilités
de mise au rebut des appareils usés.
Q
Déclaration de conformité /
Fabricant
Nous soussignés, Kompernaß GmbH, responsable
du document : Monsieur Semi Uguzlu, Burgstr. 21,
D-44867 Bochum, Allemagne, déclarons par la
présente que ce produit est en conformité avec les
normes, documents normatifs et référentiels, et directives CE suivants :
Directive Machines
(2006 / 42 / EC)
Normes harmonisées appliquées
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Type / Désignation de l’appareil :
Set d’accessoires pour compresseur PDSS A1
Date of manufacture (DOM) : 03–2012
Numéro de série : IAN 73785
Bochum, 31.03.2012
10 FR/BE
Semi Uguzlu
- Responsable qualité -
Tous droits de modifications techniques à fins
d’amélioration réservés.
Page 11
Inleiding
Doelmatig gebruik......................................................................................................... Pagina 12
Uitvoering ...................................................................................................................... Pagina 12
Leveringsomvang .......................................................................................................... Pagina 12
Technische gegevens .................................................................................................... Pagina 13
Veiligheidsinstructies ...................................................................................... Pagina 13
Origineel toebehoren / originele extra apparaten ..................................................... Pagina 14
Ingebruikname
Persluchtbron aansluiten ............................................................................................... Pagina 14
Bandenvulapparaat met meter gebruiken ................................................................... Pagina 14
Perslucht-uitblaaspistool gebruiken .............................................................................. Pagina 15
Onderhoud en reiniging ............................................................................... Pagina 15
Service ......................................................................................................................... Pagina 15
Garantie ..................................................................................................................... Pagina 15
Afvoer .......................................................................................................................... Pagina 16
Conformiteitsverklaring / Producent ................................................. Pagina 16
11 NL/BE
Page 12
Inleiding
In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de
volgende pictogrammen:
Lees de gebruiksaanwijzing!
Waarschuwings- en veiligheidsinstructies in acht nemen!
Draag een veiligheidsbril en
gehoorbescherming
Perslucht-toebehoorset PDSS A1
Q
Inleiding
Gefeliciteerd met de koop van uw nieuwe
apparaat. U heeft voor een hoogwaar
product gekozen. De gebruiksaanwijzing
is een deel van het product. Deze bevat belangrijke
aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het
product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals
beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte
van het product aan derden.
Q
Doelmatig gebruik
Dit bandenvulapparaat met meter is bedoeld om
fietsbanden, rubberboten, luchtmatrassen, voetballen
enz. op te pompen. De perslucht-uitblaaspistool is
bedoeld voor de reiniging en het uitblazen van voorwerpen en moeilijk toegankelijke plaatsen. Iedere
wijziging of ieder verderstrekkend gebruik van het
product is niet doelmatig en houdt een aanzienlijk
ongevallenrisico in. Wij zijn niet aansprakelijk voor
schade die voortvloeit uit ondoelmatig gebruik. Het
apparaat is uitsluitend bestemd voor privé-gebruik.
dig
Richt het apparaat nooit op mensen
en / of dieren.
Houd kinderen van het
apparaat verwijderd!
Dank de verpakking en het apparaat
op een milieu-vriendelijke manier af!
Q
Uitvoering
1
Manometer
2
Bandenvulapparaat
3
Ontluchtingsventiel
4
Steeknippel
5
Slang met ventielsteker recht
6
Trekhendel
7
Perslucht-uitblaaspistool
8
Verlengmondstuk
Toebehoren:
9
Hulpstuk voor 14, 15,
10
Balnaald
11
Universele adapter,
16
voor ventielen met binnen-Ø van ca. 9 mm
12
Universele adapter,
voor ventielen met binnen-Ø van ca. 6 mm
13
Ventieladapter, bijv. voor fietsbandventielen
14
Universele adapter,
voor ventielen met binnen-Ø van ca. 8 mm
15
Adapter voor schroefventielen, bijv. van
opblaasboten
16
Adapter voor ontluchtingsventielen
Q
Leveringsomvang
1 bandenvulappraat met meter
1 perslucht-uitblaaspistool
2 verlengmondstuk
1 adapterset (8-delig)
1 gebruiksaanwijzing
12 NL/BE
Page 13
Q
Technische gegevens
Werkdruk: max. 8 bar
Persluchtkwaliteit: gereinigd, olie- en condensaatvrij
Debiet: karakteristiek 170–300
liter / minuut
Geluidsdrukniveau: 86 dB(A)
Geluidsvermogen: 98 dB(A)
Meetwaarden berekend conform EN 14462
(EN1953/A1:2009).
Veiligheidsinstructies
Lees alle veilig-
heidsinstructies en aanwijzingen. Nalatighe
bij de inachtneming van de veiligheidsinstructies en
aanwijzingen kunnen leiden tot ernstig letsel en / of
materiële schade.
Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel
later te kunnen raadplegen!
Controleer de
luchtdruk na het vullen met een geijkte
manometer.
VERSTIKKINGS-
GEVAAR! Bij werkzaamheden met stik-
stof bestaat gevaar voor verstikking!
Werk alléén in goed geventileerde ruimtes.
GEVAAR VOOR
DE GEZONDHEID, VOOR BRAND EN
EXPLOSIE! Gebruik de apparaten uitsluitend
in goed geventileerde ruimten.
GEVAAR VOOR
LETSEL! Overschrijd nooit de maximaal toege-
stane werkdruk van 8 bar. Gebruik een drukregelaar voor de vermindering van de werkdruk.
REACTIEKRACH-
TEN! Bij hoge werkdrukken kunnen reactie-
krachten optreden die eventueel tot gevaren
door continubelasting kunnen leiden.
den
Inleiding / Veiligheidsinstructies
GEVAAR VOOR LETSEL! ON-
DOELMATIG GEBRUIK! Richt het
apparaat nooit op mensen en / of
dieren.
GEVAAR VOOR
LETSEL! Gebruik nooit zuurstof of andere
brandbare gassen als energiebron.
GEVAAR VOOR
LETSEL! Haal eerst de slang van de pers-
luchtbron los en verwijder pas daarna
de verzorgingsslang van het apparaat.
Zo vermijdt u terugslagen en ongecontroleerd
rondschieten van de verzorgingsslang.
Draag geschikte bescher-
mingsmiddelen omwille van
uw eigen veiligheid.
Houd kinderen en andere
personen tijdens het gebruik
van het apparaat verwijderd.
In geval van afleiding zou u de controle over
het apparaat kunnen verliezen.
Onderbreek vóór reparatie- en instandhou-
dingswerkzaamheden en vóór een transport
de persluchttoevoer naar het apparaat.
Houd de slang bij het uitklinken van de slang-
koppeling stevig vast. Zo voorkomt u verwondingen door een terugschietende slang.
Let op beschadigingen. Controleer het
apparaat vóór de ingebruikname op eventuele schade. Wanneer het apparaat gebreken
vertoont, mag het in geen geval in gebruik
worden genomen.
Knik de slang van het apparaat niet. In het
andere geval kan deze beschadigd raken.
OPMERKING! Neem de veiligheidsinstruc-
ties van de fabrikanten van uw op te pompen
artikelen in acht.
Verwijder geen typeplaatjes - deze vormen een
veiligheidsrelevant onderdeel van het apparaat.
Als u onervaren bent in de omgang met het
apparaat, dient u zich te laten instrueren over
de veilige omgang met het apparaat.
13 NL/BE
Page 14
Q
Origineel toebehoren /
originele extra apparaten
Gebruik alléén toebehoren en hulp-
gereedschappen / -apparaten die in
deze handleiding vermeld staan. Het
gebruik van andere dan in deze handleiding
aanbevolen toebehoren kan gevaar voor letsel
vormen.
Q
Ingebruikname
Q
Persluchtbron aansluiten
1
Lees de vuldruk af van de manometer
.
4. Indien zich te veel lucht (te hoge druk) in het
vulobject bevindt: druk op het ontluchtingsven-
3
tiel
om lucht te laten ontsnappen.
5. Druk de hendel van de ventielsteker
beneden en trek de ventielsteker
5
5
van het
naar
ventiel.
6. Onderbreek na het werk de verbinding tussen
compressor en apparaat.
OPMERKING: haal eerst de slang van de
compressor en verwijder pas daarna de verzorgingsslang van het apparaat. Zo vermijdt u
dat de verzorgingsslang ongecontroleerd rondschiet.
OPMERKING: het product mag uitsluitend met
gereinigde, condensaat- en olievrije perslucht worden bediend en de maximale werkdruk van 8 bar
aan het apparaat mag niet worden overschreden.
OPMERKING: voor het regelen van de luchtdruk
moet de persluchtbron uitgerust zijn met een (filter )
drukregelaar.
Sluit het product aan op een geschikte pers-
luchtbron door de snelle koppeling van de
verzorgingsslang met de steeknippel
4
met
het product te verbinden. De vergrendeling
geschiedt automatisch.
Q
Bandenvulapparaat met meter
2
gebruiken
1. Steek de ventielsteker 5 op het ventiel.
Schraderventiel
(bijv. vaak bij mountainbikes gebruikt)
2. Bedien de trekhendel
6
om de luchttoevoer
te starten.
3. Laat de trekhendel
6
los om de luchttoevoer
te stoppen.
14 NL/BE
Toebehoren gebruiken:
Druk op de hendel van de ventielsteker 5 en
steek het gewenste toebehoren
het hulpstuk
9
in de ventielsteker 5.
10
t / m 13 of
Schraderventiel, bijv. racefietsventiel
Dunlopventiel, klassiek fietsventiel
TIP: voor de hier afgebeelde fietsventielen gebruikt
u de ventieladapter
13
.
Page 15
Ingebruikname / Onderhoud en reiniging / Service / Garantie Veiligheidsinstructies / Ingebruikname
Q
Perslucht-uitblaaspistool 7
gebruiken
1. Schroef een verlengmondstuk 8 op de perslucht-uitblaaspistool
2. Bedien de trekhendel
starten.
3. Laat de trekhendel
te stoppen.
4. Onderbreek na het werk de verbinding tussen
compressor en apparaat.
OPMERKING: haal eerst de slang van de
compressor en verwijder pas daarna de verzorgingsslang van het apparaat. Zo vermijdt u dat
de verzorgingsslang ongecontroleerd rondschiet.
Q
Onderhoud en reiniging
VOOR LETSEL! Onderbreek altijd eerst de
persluchttoevoer naar het apparaat voordat u
het reinigt.
Het apparaat is onderhoudsvrij.
Gebruik géén scherpe voorwerpen voor de rei-
niging van het apparaat. Er mogen geen vloeistoffen in het apparaat dringen. In het andere
geval kan het apparaat beschadigd worden.
Reinig het apparaat regelmatig, het best direct
na beëindiging van de werkzaamheden.
Reinig de behuizing alleen met een droge doek.
Q
Service
raten alléén door gekwalificeerd
vakpersoneel en alléén met originele
onderdelen repareren. Op deze wijze
wordt gewaarborgd dat de veiligheid van het
apparaat behouden blijft.
7
.
6
om de luchttoevoer te
6
los om de luchttoevoer
GEVAAR
Laat uw appa-
Q
Garantie
U heeft op dit apparaat 3 jaar garantie
vanaf de aankoopdatum. Het apparaat
is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering
nauwkeurig gecontroleerd. Bewaar a.u.b.
de kassabon als aankoopbewijs. Als u
aanspraak wilt maken op garantie, neem
dan a.u.b. telefonisch contact op met uw
servicefiliaal. Alleen op die manier is een
kostenloze verzending van uw product
gegarandeerd.
De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor
onderdelen die aan slijtage onderhevig zijn, of voor
beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd
voor privé-gebruik en niet voor bedrijfsmatige doeleinden.
Bij verkeerd gebruik en ondeskundige behandeling,
bij gebruik van geweld en bij reparaties die niet
door ons geautoriseerd servicefiliaal zijn uitgevoerd,
vervalt de garantie. Uw wettelijke rechten worden
door deze garantie niet beperkt.
De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen
en gerepareerde onderdelen. Schade en gebreken
die mogelijk reeds bij de aankoop aanwezig zijn,
moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop.
Na verstrijken van de garantieperiode moeten alle
voorkomende reparaties vergoed worden.
NL
Service Nederland
Tel.: 0900 0400223
(0,10 EUR/Min.)
e-mail: kompernass@lidl.nl
IAN 73785
15 NL/BE
Page 16
Garantie / Afvoer / Conformiteitsverklaring / Producent
BE
Service België
Tel.: 070 270 171
(0,15 EUR/Min.)
e-mail: kompernass@lidl.be
IAN 73785
Q
Afvoer
De verpakking bestaat uit milieuvriende-
lijke materialen die u via de plaatselijke
recyclingdiensten kunt afvoeren.
Voer het artikel niet af via het huisafval!
Uw gemeentelijke milieudienst kan u informatie
geven over de afvalverwijdering van uitgediende
apparaten.
Q
Conformiteitsverklaring /
Producent
Wij, Kompernaß GmbH, documentverantwoordelijke
persoon: de heer Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Duitsland, verklaren hiermee dat dit product
voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen:
Machinerichtlijn
(2006 / 42 / EC)
Toegepaste, geharmoniseerde normen
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Type / Benaming:
Perslucht-toebehoorset PDSS A1
Date of manufacture (DOM): 03–2012
Serienummer: IAN 73785
Bochum, 31.03.2012
16 NL/BE
Semi Uguzlu
- Kwaliteitsmanager -
Technische wijzigingen binnen het kader van de
verderontwikkeling zijn voorbehouden.
Page 17
Einleitung
Bestimmungsgemäßer Gebrauch .....................................................................................Seite 18
Ausstattung ........................................................................................................................Seite 18
Lieferumfang ......................................................................................................................Seite 18
Technische Daten ..............................................................................................................Seite 19
Sicherheitshinweise
Originalzubehör / -zusatzgeräte ......................................................................................Seite 19
Inbetriebnahme
Druckluftquelle anschließen ..............................................................................................Seite 20
Druckluft-Reifenfüllmessgerät verwenden ........................................................................Seite 20
Druckluft-Ausblaspistole verwenden ................................................................................Seite 20
Wartung und Reinigung ...................................................................................Seite 21
Service .............................................................................................................................Seite 21
Garantie .........................................................................................................................Seite 21
Entsorgung ...................................................................................................................Seite 22
Konformitätserklärung / Hersteller ........................................................Seite 22
17 DE/AT/CH
Page 18
In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
Bedienungsanleitung lesen!
Warn- und Sicherheitshinweise
beachten!
Tragen Sie einen Gehörschutz
und eine Schutzbrille
Druckluft-Zubehör-Set PDSS A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Teil dieses Produkts. Sie
enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung
des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzbe
Händigen Sie alle Unterlagen bei Weitergabe des
Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieses Druckluft-Reifenfüllmessgerät ist zum Aufpumpen von Fahrradreifen, Schlauchbooten, Luftmatratzen,
Bällen, etc. geeignet. Die Druckluft-Ausblaspistole
ist zum Reinigen und Ausblasen von Gegenständen
und schwer zugänglichen Stellen bestimmt. Jede
andere Verwendung oder Veränderung des Gerätes
gilt als nicht bestimmungsgemäß und birgt erhebliche
Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir
keine Haftung. Das Gerät ist nur für den privaten
Einsatz bestimmt.
reiche.
Richten Sie das Gerät nicht auf
Menschen und / oder Tiere.
Kinder vom Gerät fernhalten!
Entsorgen Sie Verpackung und Gerät
umweltgerecht!
Ausstattung
1
Manometer
2
Druckluft-Reifenfüllmessgerät
3
Entlüftungsventil
4
Stecknippel
5
Schlauch mit Ventilstecker gerade
6
Abzugshebel
7
Druckluft-Ausblaspistole
8
Verlängerungsdüse
Zubehör:
9
Aufsatz für 14, 15,
10
Ballnadel
11
Universaladapter,
16
für Ventile mit Innen-Ø von ca. 9 mm
12
Universaladapter,
für Ventile mit Innen-Ø von ca. 6 mm
13
Ventiladapter, z.B. für Fahrradreifenventile
14
Universaladapter,
für Ventile mit Innen-Ø von ca. 8 mm
15
Adapter für Schraubventile, z.B. von Badebooten
16
Adapter für Entlüftungsventile
Lieferumfang
1 Druckluft-Reifenfüllmessgerät
1 Druckluft-Ausblaspistole
2 Verlängerungsdüse
1 Adapterset (8-teilig)
1 Bedienungsanleitung
18 DE/AT/CH
Page 19
Einleitung / SicherheitshinweiseEinleitung
Technische Daten
Arbeitsdruck: max. 8 bar
Druckluftqualität: gereinigt, ölfrei und
kondensatfrei
Volumendurchfluß: typisch 170–300 Lit. / Min.
Schalldruckpegel: 86 dB(A)
Schallleistungspegel: 98 dB(A)
Messwert ermittelt entsprechend EN 14462
(EN1953/A1:2009).
Sicherheitshinweise
Lesen Sie alle Sicher
hinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können schwere Verletzungen und /
oder Sachschäden verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Prüfen Sie nach dem
Befüllen den Luftdruck mit einem
geeichten Manometer.
ERSTICKUNGSGEFAHR!
Beim Arbeiten mit Stickstoff besteht
Erstickungsgefahr! Arbeiten Sie daher nur
in gut belüfteten Räumen!
GESUNDHEITS-, BRAND-
UND EXPLOSIONSGEFAHR! Benutzen Sie
die Geräte nur in gut belüfteten Bereichen.
VERLETZUNGSGEFAHR!
Überschreiten Sie niemals den maximal zulässi
Arbeitsdruck von 8 bar. Verwenden Sie zur Einstellung des Arbeitsdruckes einen Druckminderer.
RÜCKSTOSSKRÄFTE! Bei
hohen Arbeitsdrücken können Rückstosskräfte
auftreten, die unter Umständen zu Gefährdungen durch Dauerbelastung führen können.
VERLETZUNGSGEFAHR! MISS-
BRÄUCHLICHE BENUTZUNG!
Richten Sie das Gerät nicht auf
Menschen und / oder Tiere.
heits-
gen
VERLETZUNGSGEFAHR!
Verwenden Sie niemals Sauerstoff oder andere
brennbare Gase als Energiequelle.
VERLETZUNGSGEFAHR!
Lösen Sie zuerst den Schlauch von der
Druckluftquelle und entfernen Sie erst
danach den Versorgungsschlauch von
dem Gerät. So vermeiden Sie ein unkontrol-
liertes Herumwirbeln bzw. Rückstoß des Versorgungsschlauches.
Verwenden Sie für Ihren per-
sönlichen Schutz geeignet
Körperschutzmittel.
Halten Sie Kinder und andere
Personen während der Benutzung des Gerätes fern. Bei
Ablenkung können Sie die Kontrolle über das
Gerät verlieren.
Entfernen Sie vor Reparatur- und Instandhal-
tungsarbeiten sowie vor einem Transport das
Gerät von der Druckluftquelle.
Halten Sie beim Lösen der Schlauchkupplung
den Schlauch fest in der Hand, um Verletzungen,
hervorgerufen durch einen zurückschnellenden
Schlauch, zu vermeiden.
Achten Sie auf Beschädigung. Kontrollie
Sie das Gerät vor Inbetriebnahme auf et
ren
waige
Beschädigungen. Sollte das Gerät Mängel
aufweisen, darf es auf keinen Fall in Betrieb
genommen werden.
Knicken Sie nicht den Schlauch des Gerätes.
Andernfalls kann dieser beschädigt werden.
HINWEIS! Beachten Sie die Sicherheitshinweis
der Hersteller Ihrer Aufblasartikel.
Entfernen Sie keine Typenschilder - sie sind
sicherheitsrelevante Bestandteile des Gerätes.
Wenn Sie im Umgang mit dem Gerät unerfah-
ren sind, sollten Sie sich über den gefahrlosen
Umgang schulen lassen.
Originalzubehör / -zusatzg eräte
Benutzen Sie nur Zubehör und Zusatz-
geräte, die in der Bedienungsanleitung
angegeben sind. Der Gebrauch anderer als
in der Bedienungsanleitung empfohlenen Zube-
e
19 DE/AT/CH
Page 20
hörteile kann eine Verletzungsgefahr für Sie
bedeuten.
Inbetriebnahme
Druckluftquelle anschließen
6. Trennen Sie das Gerät nach Abschluss der
Arbeit vom Kompressor.
HINWEIS: Lösen Sie zuerst den Schlauch
vom Kompressor und entfernen Sie erst danach
den Versorgungsschlauch von dem Gerät.
So vermeiden Sie ein unkontrolliertes Herumwirbeln des Versorgungsschlauches.
HINWEIS: Das Produkt darf ausschließlich mit gereinigter, kondensat- und ölfreier Druckluft betrieben
werden und darf den maximalen Arbeitsdruck von
8 bar am Gerät nicht überschreiten.
HINWEIS: Damit Sie den Luftdruck regulieren können,
muss die Druckluftquelle mit einem (Filter)-Druckminderer ausgestattet sein.
Schließen Sie das Produkt an eine geeignete
Druckluftquelle an, indem Sie die Schnellkupplung
des Versorgungsschlauches mit dem Stecknippel
4
an dem Produkt verbinden. Die Verriegelung
erfolgt automatisch.
Druckluft-Reifenfüllmessgerät
verwenden
1. Stecken Sie den Ventilstecker 5 auf das Ventil.
Schraderventil
(z.B. oft am Mountainbike verwendet)
2. Drücken Sie den Abzugshebel
zufuhr zu starten.
3. Lassen Sie den Abzugshebel
Luftzufuhr zu stoppen.
Lesen Sie den Fülldruck am Manometer
4. Sollte zuviel Luft (zu hoher Druck) im Füllobjekt
sein: Drücken Sie das Entlüftungsventil
Luft abzulassen.
5. Drücken Sie den Hebel des Ventilsteckers
nach unten und ziehen Sie den Ventilstecker
vom Ventil ab.
20 DE/AT/CH
6
, um die Luft-
6
los, um die
3
1
, um
ab.
5
Zubehör verwenden:
Drücken Sie den Hebel des Ventilsteckers 5
und stecken Sie gewünschtes Zubehör
oder den Aufsatz
9
in den Ventilstecker 5.
Sclaverandventil, z.B. Rennradventil
2
Dunlopventil, klassisches Fahrradventil
TIPP: Für die gezeigten Fahrradventile wird der
Ventiladapter
Druckluft-Ausblaspistole
13
verwendet.
verwenden
1. Schrauben Sie eine Verlängerungsdüse 8 auf
die Druckluft-Ausblaspistole
2. Drücken Sie den Abzugshebel
zufuhr zu starten.
3. Lassen Sie den Abzugshebel
5
Luftzufuhr zu stoppen.
4. Trennen Sie das Gerät nach Abschluss der
Arbeit vom Kompressor.
7
auf.
6
6
los, um die
10
bis 13
7
, um die Luft-
Page 21
Inbetriebnahme / Wartung und Reinigung / Service / GarantieSicherheitshinweise / Inbetriebnahme
HINWEIS: Lösen Sie zuerst den Schlauch
vom Kompressor und entfernen Sie erst danach
den Versorgungsschlauch von dem Gerät.
So vermeiden Sie ein unkontrolliertes Herumwirbeln des Versorgungsschlauches.
Wartung und Reinigung
Trennen Sie das Gerät unbedingt von der
Druckluftversorgung, bevor Sie es reinigen.
Das Gerät ist wartungsfrei.
Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen.
Andernfalls könnte das Gerät beschädigt werden.
Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
Reinigen Sie das Gehäuse mit einem trockenen
Tuch.
Service
Lassen Sie Ihr Gerät
nur von qualifiziertem Fachpersonal
und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Geräts erhalten bleibt.
Garantie
VERLETZUNGSGEFAHR!
brechlichen Teilen, z. B. Schalter oder Akkus. Das
Produkt ist lediglich für den privaten und nicht für
den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Auspacken
gemeldet werden, spätestens aber zwei Tage nach
Kaufdatum. Nach Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpflichtig.
DE
Service Deutschland
Tel.: 01805772033
(0,14 EUR / Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR / Min.)
E-Mail: kompernass@lidl.de
IAN 73785
AT
Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung
gewissenhaft geprüft. Bitte bewahren Sie
den Kassenbon als Nachweis für den Kauf
auf. Bitte setzen Sie sich im Garantiefall mit
Ihrer Servicestelle telefonisch in Verbin
Nur so kann eine kostenlose Einsendung
Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler, nicht aber für Transportschäden,
Verschleißteile oder für Beschädigungen an zer-
dung.
IAN 73785
CH
Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 73785
21 DE/AT/CH
Page 22
Entsorgung / Konformitätserklärung / Hersteller
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie das Produkt nicht in den
Hausmüll!
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Konformitätserklärung /
Hersteller
Wir, Kompernaß GmbH, Dokumentenverantwortlicher:
Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,
Deutschland, erklären hiermit, dass dieses Produkt
mit den folgenden Normen, normativen Dokumenten
und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EC)
angewandte harmonisierte Normen
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Typ / Gerätebezeichnung:
Druckluft-Zubehör-Set PDSS A1
Herstellungsjahr: 03–2012
Seriennummer: IAN 73785
Bochum, 31.03.2012
22 DE/AT/CH
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Page 23
Table of contentsEntsorgung / Konformitätserklärung / Hersteller
Introduction
Proper use ..........................................................................................................................Page 24
Features and equipment ...................................................................................................Page 24
Included items ...................................................................................................................Page 24
Technical data ...................................................................................................................Page 24
Safety advice
Original accessories / attachments ..................................................................................Page 25
Bringing into use
Connecting the compressed air source ...........................................................................Page 26
Using the tyre inflator gauge ............................................................................................Page 26
Using the blow gun ...........................................................................................................Page 26
Maintenance and cleaning .............................................................................Page 27
Service centre ............................................................................................................Page 27
Warranty .......................................................................................................................Page 27
Disposal ..........................................................................................................................Page 27
Declaration of Conformity / Manufacturer........................................Page 28
23 GB
Page 24
The following pictograms are used in these operating instructions / on the device:
Read instruction manual!
Observe caution and safety notes! Keep children away from the device!
Wear hearing protection and
protective glasses
Air tool set PDSS A1
Q
Introduction
We congratulate you on the purchase of
your new device. You have chosen a high
quality product. The instructions for use
are part of the product. They contain important information concerning safety, use and disposal. Before
using the product, please familiarise yourself with
all of the safety information and instructions for use.
Only use the unit as described and for the specified
applications. If you pass the product on to anyone
else, please ensure that you also pass on all the
documentation with it.
Q
Proper use
This tyre inflator gauge is intended for pumping up
cycle tyres, inflatable boots, inflatable mattresses,
balls etc. The blow gun is intended for cleaning
and blowing out material from objects and difficult
to access places. Any other use or modification to
the device shall be considered as improper use and
could give rise to considerable risk of accident. We
will not accept liability for loss or damage arising
from improper use. The device is intended for private
domestic use only.
Never point the device at people or
animals.
Dispose packaging and appliance in
an environmentally-friendly way!
3
Deflator valve
4
Plug-in nipple
5
Hose with valve connector, straight
6
Trigger
7
Blow gun
8
Extension nozzle
Accessory:
9
Cap for 14, 15,
10
Ball needle
11
Universal adapter,
16
for valves with internal Ø of approx. 9 mm
12
Universal adapter,
for valves with internal Ø of approx. 6 mm
13
Valve adapter, e.g. for cycle tyre valves
14
Universal adapter.
for valves with internal Ø of approx. 8 mm
15
Adapter for screw valves, e.g. on inflatable
dinghies
16
Adapter for deflator valves
Q
Included items
1 Tyre inflator gauge
1 Blow gun
2 Extension nozzles
1 Adapter set (8-piece)
1 Operating instructions
Q
Features and equipment
1
Gauge
2
Tyre inflator gauge
24 GB
Q
Technical data
Working pressure: Max. 8 bar
Compressed air quality: Cleaned, oil- and
condensate-free
Page 25
Introduction / Safety adviceIntroduction
Volume flow rate: Typically 170–300
Ltr. / Min.
Sound pressure level: 86 dB(A)
Sound power level: 98 dB(A)
Values determined in accordance with EN 14462
(EN1953/A1:2009).
Safety advice
Read all the safety advice
and instructions. Failure to observe the safety
advice and instructions could result in serious injury and / or damage to property.
keep all the safety advice and instruc
in a safe place for future reference!
Check the air pressure with
a suitable manometer after filling.
DANGER OF SUFFOCA-
TION! Working with nitrogen presents
a danger of suffocation! Work in well
ventilated spaces only.
RISK OF FIRE, EXPLOSION
AND DAMAGE TO HEALTH! The device
must be used in well-ventilated areas only.
DANGER OF INJURY!
Never exceed the maximum allowable working
air pressure of 8 bar. Use a pressure reducer
to set the working air pressure.
RISK OF RECOIL FORCES!
High working pressures can give rise to recoil
forces that under certain conditions can result
in danger from continuous loading.
DANGER OF INJURY!
IMPROPER USE! Never point the
device at people or animals.
DANGER OF INJURY!
Never use oxygen or other combustible gas as
the energy source.
DANGER OF INJURY!
First disconnect the hose from the
compressed air source and only then
disconnect the compressed air supply
tions
hose from the device. This will ensure that
the compressed air supply hose does not wave
around or recoil in an uncontrolled manner.
For your own safety, wear
suitable personal protective
equipment.
Keep children and other peo
away while you are operating
the device. Distractions can cause
you to lose control of the device.
Disconnect the device from the compressed air
source before carrying out any repairs or maintenance of the device or moving it to another
location.
When removing the hose coupling, hold the
hose tightly in your hand to avoid injury
caused by the hose shooting backwards.
Look out for damage on the device.
Check the device for damage before bringing
it into use. Do not use the device if you discover any defects.
Do not kink the device’s hose, otherwise you
may damage it.
NOTE! Observe the safety advice provided
by the manufacturer of your inflatable article.
Do not remove rating plates or labels - they
are safety-relevant parts of the device.
If you are inexperienced in the use of this type
of device, you should seek out information or
training to learn how to handle it safely.
Q
Original accessories /
attachments
Use only the accessories and attach-
ments detailed in the operating instructions. The use of accessories other than
those recommended in the operating instructions
could lead to you being in danger of injury.
ple
25 GB
Page 26
Q
Bringing into use
Q
Connecting the
compressed air source
NOTE: Operate the product only with cleaned, conden-
sate- and oil-free compressed air and never exceed the
maximum working air pressure at the device of 8 bar.
NOTE: The compressed air source must be fitted
with a (filter) / pressure reducer so that the air pressure can be regulated.
Connect the product to a suitable compressed air
source by connecting the quick-release coupling
of the air supply hose with the plug-in nipple
the product. It locks itself in place automatically.
4
to
Using accessories:
Press the lever of the valve connector 5 and
insert the desired accessory
9
cap
into the valve connector 5.
10
to 13 or the
Presta valve, e.g. cycle tyre valve
Q
Using the tyre inflator gauge
1. Place the valve connector 5 on to the valve.
Schrader valve
(e.g. often used on mountain bikes)
2. Press the trigger
3. Release the trigger
Read off the filling pressure on the gauge
6
to start the delivery of air.
6
to stop the delivery of air.
1
4. If the object is overfilled with air (air pressure
too high): Press the deflator valve
3
to release
some air.
5. Press the lever of the valve connector
wards and pull the valve connector
5
5
off the
down-
valve.
6. After you finish work, disconnect the device
from the compressor.
NOTE: First disconnect the hose from the compressor and only then disconnect the compressed
air supply hose from the device. This will ensure
that the compressed air supply hose does not
wave around in an uncontrolled manner.
2
Dunlop valve, traditional cycle tyre valve
TIP: Use the valve adapter
13
for the cycle tyre
valves shown.
Q
Using the blow gun
.
1. Screw an extension nozzle 8 on to the blow
7
gun
.
2. Press the trigger
3. Release the trigger
6
to start the delivery of air.
6
to stop the delivery of air.
7
4. After you finish work, disconnect the device
from the compressor.
NOTE: First disconnect the hose from the compressor and only then disconnect the compressed
air supply hose from the device. This will ensure
that the compressed air supply hose does not
wave around in an uncontrolled manner.
26 GB
Page 27
Maintenance and cleaning / Service centre / Warranty / DisposalBringing into use
Q
Maintenance and cleaning
Always disconnect the device from the compres
air source before you clean or maintain it.
The device requires no maintenance.
Do not use sharp objects for cleaning the device.
Do not allow any liquids to enter the device.
Otherwise the device could be damaged.
Clean the device frequently; for best results, do
this immediately after you have finished using it.
Clean the housing with a dry cloth.
Q
Service centre
DANGER OF INJURY!
The warranty period will not be extended by repairs
made unter warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after
sed
unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration
of the warranty period are subject to payment.
GB
Service Great Britain
Tel.: 0871 5000 720
(0,10 GBP/Min.)
e-mail: kompernass@lidl.co.uk
IAN 73785
repaired only by qualified specialist
personnel using original manufacturer
parts only. This will ensure that your device
remains safe to use.
Q
Warranty
The warranty for this appliance is for 3
years from the date of purchase. The appliance has been manufactured with care
and meticulously examined before delivery. Please retain your receipt as proof of
purchase. In the event of a warranty claim,
please make contact by telephone with our
Service Department. Only in this way can a
p
ost-free despatch for your goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile components, e.g. buttons or batteries. This product is for private use only and is not intended for commercial use.
The warranty is void in the case of abusive and improper handling, use of force and internal tampering not carried out by our authorized service branch.
Your statutory rights are not restricted in any way
by this warranty.
Have your device
Q
Disposal
The packaging is wholly composed of
environmentally-friendly materials that can
be disposed of at a local recycling centre.
Do not dispose of the product with
household rubbish!
Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.
27 GB
Page 28
Declaration of Conformity / Manufacturer
Q
Declaration of Conformity /
Manufacturer
We, Kompernaß GmbH, the person responsible for
documents: Mr Semi Uguzlu, Burgstr. 21, D-44867
Bochum, Germany, hereby declare that this product
complies with the following standards, normative
documents and EU directives:
Machinery Directive
(2006 / 42 / EC)
Applicable harmonized standards
DIN EN 1953:1998+A1:2009
(EN 1953:1998+A1:2009)
DIN 31000:1979+A1:2007
Type / Device description:
Air tool set PDSS A1
Date of manufacture (DOM): 03–2012
Serial number: IAN 73785
Bochum, 31.03.2012
Semi Uguzlu
- Quality Manager -
We reserve the right to make technical modifications in the course of further development.
28 GB
Page 29
KOMPERNASS GMBH
Burgstraße 21
D-44867 Bochum
Version des informations · Stand van de informatie
Stand der Informationen · Last Information Update:
03 / 2012 · Ident.-No.: PDSSA1032012-2
IAN 73785
Loading...
