BOHR- UND MEISSELHAMMER
HAMMER DRILL
PERFORATEUR BURINEUR PBH 800 A1
BOHR- UND MEISSELHAMMER
Bedienungsanleitung
PERFORATEUR BURINEUR
Mode d’emploi
HAMMER DRILL
Operating instructions
KLOP- EN BEITELBOOR
Gebruiksaanwijzing
VRTACÍ A SEKACÍ KLADIVO
Návod k obsluze
MARTELO PERFURADOR
E BURILADOR
Manual de instruções
IAN 289800
MARTILLO NEUMÁTICO
PERFORADOR Y CINCELADOR
Instrucciones de uso
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
DE / AT / CH Bedienungsanleitung Seite 1
GB/IE Operating instructions Page 11
FR / BE Mode d’emploi Page 21
NL / BE Gebruiksaanwijzing Pagina 33
CZ Návod k obsluze Strana 43
ES Instrucciones de uso Página 53
PT Manual de instruções Página 63
A B
Inhaltsverzeichnis
Einleitung ........................................................2
Bestimmungsgemäßer Gebrauch ................................................ 2
Abgebildete Komponenten .................................................... 2
Lieferumfang ................................................................ 2
Technische Daten ............................................................2
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ...................3
1. Arbeitsplatz-Sicherheit ...................................................... 3
2. Elektrische Sicherheit ....................................................... 3
3. Sicherheit von Personen ..................................................... 4
4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 4
5. Service .................................................................. 5
Gerätespezifische Sicherheitshinweise für Bohrhämmer ............................... 5
Originalzubehör / -zusatzgeräte ................................................ 6
Inbetriebnahme ..................................................6
Zusatzhandgriff ............................................................. 6
Tiefenanschlag .............................................................. 6
Werkzeuge einsetzen / entnehmen .............................................. 6
Schnellspannbohrfutter für Rundschaftbohrer ....................................... 6
Bedienung .......................................................7
Betriebsart wählen ........................................................... 7
Ein- und ausschalten .......................................................... 7
Drehzahl einstellen ........................................................... 7
Drehrichtung umschalten ...................................................... 7
Wartung und Reinigung ............................................8
Entsorgung ......................................................8
Garantie der Kompernaß Handels GmbH .............................8
Service ..........................................................9
Importeur .......................................................9
Original-Konformitätserklärung ....................................10
PBH 800 A1
DE│AT│CH
│
1 ■
BOHR- UND MEISSELHAMMER
PBH 800 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Der Bohr- und Meißelhammer PBH 800 A1 (nachfolgend Gerät) ist geeignet zum:
▯ Hammerbohren in Ziegel, Beton und Gestein
▯ Meißeln in Beton, Gestein und Verputz
▯ Bohren in Gestein, Holz und Metall
Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren.
Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine
Haftung. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt.
Abgebildete Komponenten
Flügelschraube
Drehrichtungsumschalter
EIN-/AUS-Schalter
Feststelltaste für EIN-/AUS-Schalter
Entriegelungstaste für Funktionswahlschalter
Funktionswahlschalter
Zusatzhandgriff
Staubschutzkappe
Werkzeugaufnahme
Verriegelungshülse
Tiefenanschlag (nicht vormontiert)
Schnellspannbohrfutter
Lieferumfang
1 Bohr- und Meißelhammer PBH 800 A1
1 Zusatzhandgriff
1 Schnellspannbohrfutter mit Aufnahme nach dem
SDS-plus-System (siehe Abb. A)
3 SDS-Bohrer (6/8/10 x 150 mm) (siehe Abb. B)
1 Flachmeißel (14 x 250 mm) (siehe Abb. B)
1 Tiefenanschlag
1 Tragekoffer
1 Bedienungsanleitung
Technische Daten
Bemessungsaufnahme: 800 W
Bemessungsspannung: 230 V ∼ 50 Hz
(Wechselstrom)
BemessungsLeerlaufdrehzahl: n
0 - 1650 min
0
Schlagzahl: 0 - 7500 min
Schlagenergie: 1,2 J
Max. Bohrdurchmesser: 13 mm für Stahl
24 mm für Holz
19 mm für Beton
Schutzklasse: II /
(Doppelisolierung)
Geräuschemissionswert:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Bohrhämmern:
Schalldruckpegel: L
= 90 dB(A)
pA
Unsicherheit K: 3 dB
Schallleistungspegel: L
= 101 dB(A)
WA
Unsicherheit K: 3 dB
Meißeln:
Schalldruckpegel: L
= 93 dB(A)
pA
Unsicherheit K: 3 dB
Schallleistungspegel: L
= 104 dB(A)
WA
Unsicherheit K: 3 dB
Gehörschutz tragen!
-1
-1
■ 2 │ DE
│AT│
CH
PBH 800 A1
Schwingungsgesamtwert:
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Bohrhämmern in
Beton: a
Meißeln: a
= 6,5 m/s2, K = 1,5 m/s
h(HD)
h(CHeq)
= 7,438 m/s2, K = 1,5 m/s
2
2
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
WARNUNG!
► Der Schwingungspegel wird sich entspre-
chend dem Einsatz des Elektrowerkzeugs
verändern und kann in manchen Fällen über
dem in diesen Anweisungen angegebenen
Wert liegen.
Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet
wird. Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Verringerung
der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
PBH 800 A1
DE│AT│CH
│
3 ■
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf,
was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
bereits eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und richtig
verwendet werden. Die Verwendung einer
Staubabsaugung kann Gefährdungen durch
Staub verringern.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
■ 4 │ DE
│AT│
CH
PBH 800 A1
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
WARNUNG! GIFTIGE STÄUBE!
► Das Bearbeiten von schädlichen / giftigen
Stäuben stellt eine Gesundheitsgefährdung
für die Bedienperson oder in der Nähe
befindliche Personen dar.
■ ACHTUNG LEITUNGEN! GEFAHR!
Vergewissern Sie sich, dass Sie nicht auf Strom-,
Gas- oder Wasserleitungen stoßen, wenn Sie
mit dem Elektrowerkzeug arbeiten. Prüfen Sie
ggf. mit einem Leitungssucher, bevor Sie in eine
Wand bohren bzw. diese aufschlitzen.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.
Folgende Gefahren können im Zusammenhang mit
der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwin-
gungen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht
ordnungsgemäß geführt und gewartet wird.
Gerätespezifische Sicherheitshinweise
für Bohrhämmer
■ Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
■ Benutzen Sie mit dem Gerät gelieferten
Zusatzhandgriff. Der Verlust der Kontrolle kann
zu Verletzungen führen.
■ Halten Sie das Gerät an den isolierten Griff-
flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen
kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräte teile unter
Spannung setzen und zu einem elektrischen
Schlag führen.
■
Tragen Sie eine Staubschutzmaske.
PBH 800 A1
WARNUNG!
► Dieses Elektrowerkzeug erzeugt während des
Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften
oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen
Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultieren,
bevor die Maschine bedient wird.
DE│AT│CH
│
5 ■
Originalzubehör / -zusatzgeräte
■ Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.
Inbetriebnahme
Zusatzhandgriff
HINWEIS
► Aus Sicherheitsgründen dürfen Sie dieses
Gerät nur mit montiertem Zusatzhandgriff
verwenden.
♦ Die Greifposition des Zusatzhandgriffes
verändert werden.
Drehen Sie die Flügelschraube entgegen dem
Uhrzeigersinn und ziehen Sie den Zusatzhandgriff etwas vom Gerät ab.
♦ Schwenken Sie den Zusatzhandgriff
gewünschte Position.
♦ Die Rasterstellungen am Zusatzhandgriff
müssen nun über die beiden Sicherungsstifte am
Spindelhals des Gerätes geschoben werden.
♦ Danach drehen Sie die Flügelschraube
der im Uhrzeigersinn fest.
HINWEIS
► Bringen Sie je nach Arbeitsposition den
Zusatzhandgriff
Rasterstellungen. Lösen und verschließen Sie
hierfür den Zusatzhandgriff wie zuvor
beschrieben.
in die verschiedenen
Tiefenanschlag
♦ Öffnen Sie die Flügelschraube .
♦ Setzen Sie den Tiefenanschlag
Zusatzhandgriff ein.
♦ Achten Sie darauf, dass die Zahnung am Tiefen-
anschlag
♦ Ziehen Sie den Tiefenanschlag
dass der Abstand zwischen der Spitze des Bohrers
und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe entspricht.
♦ Drehen Sie die Flügelschraube
nach unten zeigt.
so weit heraus,
kann
in die
wie-
in den
wieder fest.
Werkzeuge einsetzen / entnehmen
WARNUNG!
► Schalten Sie vor allen Arbeiten am Gerät das
Gerät aus und ziehen Sie den Netzstecker.
Werkzeug einsetzen:
♦ Fetten Sie vor dem Einsetzen des Werkzeugs
die Werkzeugaufnahme
nenfett ein.
♦ Ziehen Sie zum Einsetzen die Verriegelungshülse
nach hinten und setzen Sie das Werkzeug ein.
♦ Lassen Sie die Verriegelungshülse
Dadurch wird die Werkzeugaufnahme
verriegelt. Überprüfen Sie durch Ziehen des
Werkzeugs die einwandfreie Verriegelung. Das
Werkzeug hat systembedingt ein radiales Spiel.
Werkzeug entnehmen:
♦ Ziehen Sie zum Entnehmen des Werkzeugs die
Verriegelungshülse nach hinten.
leicht mit Maschi-
los.
Schnellspannbohrfutter für Rundschaftbohrer
WARNUNG!
► Benutzen Sie das Schnellspannbohrfutter
nicht im Hammerbohr- oder Meißelbetrieb!
♦ Stellen Sie den Funktionswahlschalter auf
das Bohrersymbol
Schnellspannbohrfutter für Rundschaftbohrer
einsetzen:
♦ Ziehen Sie zum Einsetzen des Schnellspann-
bohrfutters
gelungshülse nach hinten. Setzen Sie das
Schnellspannbohrfutters ein.
♦ Lassen Sie die Verriegelungshülse los.
Dadurch wird die Werkzeugaufnahme
verriegelt. Überprüfen Sie durch Ziehen des
Werkzeugs die einwandfreie Verriegelung.
Schnellspannbohrfutter für Rundschaftbohrer
entnehmen:
♦ Ziehen Sie zum Entnehmen des Schnellspann-
bohrfutters
hinten und entnehmen Sie das Schnellspannbohrfutters .
.
(siehe auch Abb. A) die Verrie-
die Verriegelungshülse nach
■ 6 │ DE
│AT│
CH
PBH 800 A1

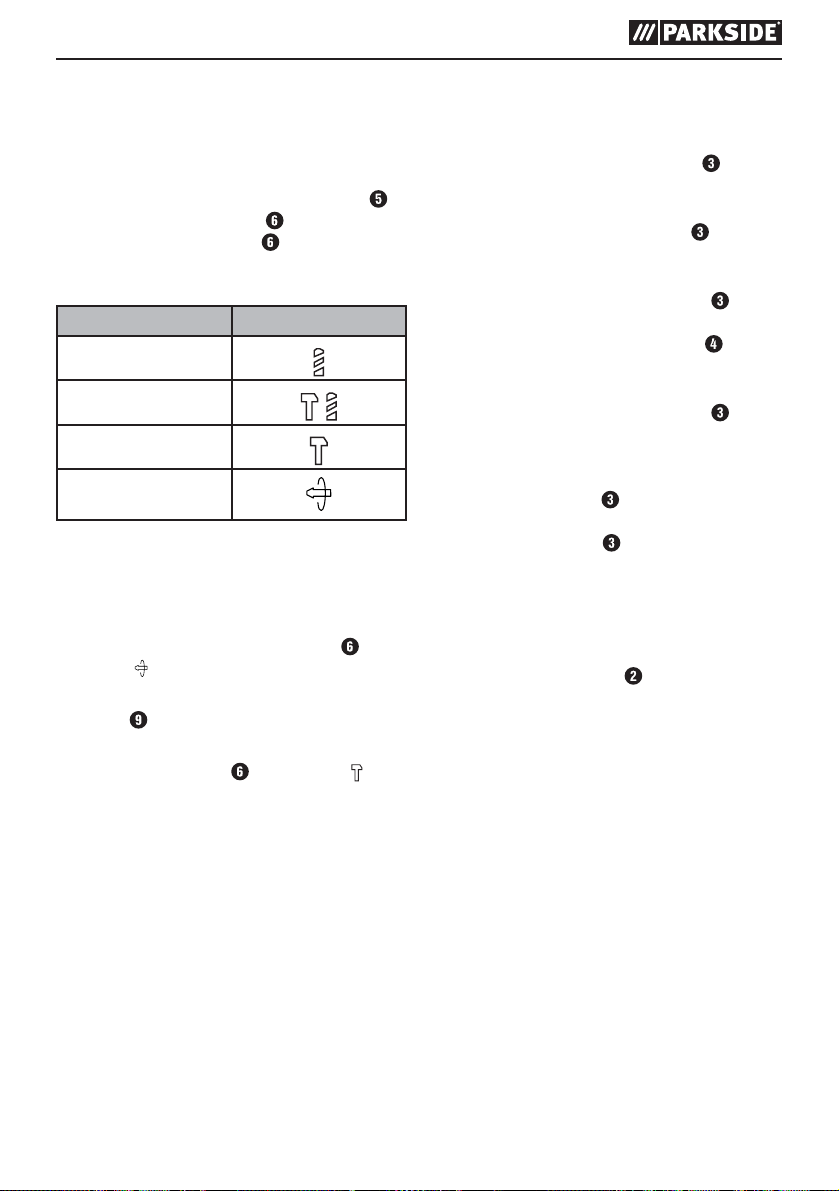

Bedienung
Betriebsart wählen
Funktionswahlschalter:
♦ Drücken und halten Sie die Entriegelungstaste
des Funktionswahlschalters
den Funktionswahlschalter so, dass die
gewünschte Symbolik an der Pfeil-Markierung
einrastet:
Funktion Symbol
Bohren/Schrauben
Hammerbohren
Meißeln
MeißelpositionVerstellung
Meißelposition verstellen:
Sie können mit dieser Funktion das Werkzeug für
den Meißelvorgang in die erforderliche Position
drehen.
♦ Drehen Sie den Funktionswahlschalter
Position .
♦ Drehen Sie das Werkzeug in der Werkzeugauf-
nahme
♦ Drehen Sie für den Meißelvorgang den
Funktionswahlschalter
in die erforderliche Position.
. Drehen Sie
in die
in die Position .
Ein- und ausschalten
Gerät einschalten:
♦ Drücken Sie den EIN-/AUS-Schalter
Gerät ausschalten:
♦ Lassen Sie den EIN-/AUS-Schalter
Dauerbetrieb einschalten:
♦ Drücken Sie den EIN- / AUS-Schalter
Stellen Sie ihn im gedrückten Zustand mit der
Feststelltaste für EIN- / AUS-Schalter fest.
Dauerbetrieb ausschalten:
♦ Drücken Sie den EIN- / AUS-Schalter
lassen Sie ihn wieder los.
Drehzahl einstellen
Der EIN- / AUS-Schalter verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf
den EIN- / AUS-Schalter bewirkt eine niedrige
Drehzahl. Mit zunehmenden Druck erhöht sich die
Drehzahl.
Drehrichtung umschalten
♦ Wechseln Sie die Drehrichtung, indem Sie den
Drehrichtungsumschalter
links durchdrücken.
nach rechts bzw.
.
los.
.
und
PBH 800 A1
DE│AT│CH
│
7 ■
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie
den Netzstecker.
■ Es dürfen keine Flüssigkeiten in das Innere des
Gerätes gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch.
■ Säubern Sie regelmäßig die Werkzeugauf-
nahme
VORSICHT! VORSPANNUNG!
♦ Ziehen Sie dazu die Verriegelungshülse
nach hinten und ziehen Sie die Staubschutzkappe mit Hilfe eines Schraubendrehers
von der Werkzeugauf nahme ab.
WARNUNG!
► Wenn ein Ersatz der Anschlussleitung erfor-
derlich ist, dann ist dies vom Hersteller oder
seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B.
Kohlebürsten, Schalter) können Sie über
unsere Callcenter bestellen.
:
Entsorgung
Die Verpackung besteht aus umweltfreund-
lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt. Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von uns
– nach unserer Wahl – für Sie kostenlos repariert
oder ersetzt. Diese Garantieleistung setzt voraus,
dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
■ 8 │ DE
│AT│
CH
PBH 800 A1
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Materialoder Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler Abnutzung
ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen
an zerbrechlichen Teilen, z. B. Schalter, Akkus,
Backformen oder Teile die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird,
sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen
wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer (z. B. IAN 12345) als
Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service-Anschrift übersenden.
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.
Service
WARNUNG!
► Lassen Sie Ihre Geräte von der Servicestelle
oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
► Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 289800
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE – 44867 BOCHUM
GERMANY
www.kompernass.com
PBH 800 A1
DE│AT│CH
│
9 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der
oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des
Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60745-1:2009+A11
EN 60745-2-6:2010
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Typbezeichnung der Maschine:
Bohr- und Meißelhammer PBH 800 A1
Herstellungsjahr: 08 - 2017
Seriennummer: IAN 289800
Bochum, 30.08.2017
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
■ 10 │ DE
│AT│
CH
PBH 800 A1
Contents
Introduction .....................................................12
Intended use ...............................................................12
Depicted components ........................................................ 12
Package contents ...........................................................12
Technical data ............................................................. 12
General Power Tool Safety Warnings ...............................13
1. Work area safety .........................................................13
2. Electrical safety .......................................................... 13
3. Personal safety ...........................................................14
4. Power tool use and care ................................................... 14
5. Service .................................................................15
Device-specific safety instructions for hammer drills .................................15
Original accessories/auxiliary equipment ........................................15
Operation ......................................................16
Additional handle ...........................................................16
Depth stop ................................................................16
Fitting/removing a tool ....................................................... 16
Quick-release chuck for round shaft drill bits ......................................16
Use ............................................................17
Select operating mode ....................................................... 17
Switching on and off ........................................................17
Adjusting the rotational speed ................................................. 17
Changing the direction of rotation ..............................................17
Maintenance and cleaning .........................................18
Disposal ........................................................18
Kompernass Handels GmbH warranty ..............................18
Service .........................................................19
Importer .......................................................19
Translation of the original Conformity Declaration .....................20
PBH 800 A1
GB│IE│ 11■
HAMMER DRILL PBH 800 A1
Introduction
Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the range of applications specified. Please also
pass these operating instructions on to any future
owner.
Intended use
The PBH 800 A1 hammer drill (hereinafter referred
to as appliance) is suitable for:
▯ Hammer-drilling into brickwork, concrete and
stone
▯ Chiselling into concrete, stone and plaster
▯ Drilling into stone, wood and metal
Any other usage or modification of the appliance
is deemed to be improper and carries a significant
risk of accidents.
The manufacturer accepts no responsibility for
damage(s) attributable to misuse. The appliance
is not intended for commercial use.
Depicted components
Wing screw
Rotation direction switch
ON/OFF switch
Locking button for ON/OFF switch
Release button for function selector switch
Function selector switch
Additional handle
Dust protection cap
Tool holder
Locking collar
Depth stop (not prefitted)
Quick-release chuck
Package contents
1 hammer drill PBH 800 A1
1 additional handle
1 quick-release chuck with SDS plus system tool
fitting (see fig. A)
3 SDS drill bits (6/8/10 x 150 mm) (see fig. B)
1 flat chisel (14 x 250 mm) (see fig. B)
1 depth stop
1 carrying case
1 set of operating instructions
Technical data
Rated power consumption: 800 W
Rated voltage: 230 V ∼ 50 Hz
(AC)
Rated idling speed: n
Stroke rate: 0–7500 rpm
Impact energy: 1.2 J
Max. drill diameter: 13 mm for steel
Protection class: II /
Noise emission value:
Noise measurement value determined in accordance with EN 60745. The A-rated noise level of
the power tool is typically as follows:
Hammer drilling:
Sound pressure level: L
Uncertainty K: 3 dB
Sound power level: L
Uncertainty K: 3 dB
Chiselling:
Sound pressure level: L
Uncertainty K: 3 dB
Sound power level: L
Uncertainty K: 3 dB
Wear hearing protection!
0–1650 rpm
0
24 mm for wood
19 mm for concrete
(double insulation)
= 90 dB(A)
pA
= 101 dB(A)
WA
= 93 dB(A)
pA
= 104 dB(A)
WA
■12 │ GB
│
IE
PBH 800 A1
Total vibration value:
Total vibration values (vector total of three directions) determined in accordance with EN 60745:
Hammer drilling
in concrete: a
Chiselling: a
h(HD)
h(CHeq)
= 6.5 m/s2, K = 1.5 m/s
= 7.438 m/s2, K = 1.5 m/s
2
2
NOTE
► The vibration level specified in these instruc-
tions has been measured in accordance with
a standardised measuring procedure and
can be used for equipment comparisons. The
specified vibration emission value can also
be used to make an initial exposure estimate.
WARNING!
► The vibration level varies depending on the
use of the power tool and may be higher
than the value specified in these instructions
in some cases.
Regular use of the power tool in this way may
cause the user to underestimate the vibration.
Try to keep the vibration loads as low as
possible. Measures to reduce the vibration
load are, e.g. wearing gloves and limiting the
working time. Wherein all states of operation
must be included (e.g. times when the power
tool is switched off and times where the
power tool is switched on but running without
load).
General Power Tool
Safety Warnings
WARNING!
► Read all safety warnings and all instruc-
tions. Failure to follow the warnings and
instructions may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or batteryoperated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) The mains plug of the power tool must fit into
the socket. Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
PBH 800 A1
GB│IE│ 13■
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many acci-
dents are caused by poorly maintained power
tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and easier to control.
g) Use the power tool, accessories, tool bits, etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool
for operations different from those intended
could result in a hazardous situation.
■14 │ GB
│
IE
PBH 800 A1
5. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
Device-specific safety instructions for
hammer drills
■ Wear hearing protection. Exposure
to loud noise can lead to hearing loss.
■ Use the additional handle supplied with the
appliance. Loss of control can lead to injuries.
■ Hold the appliance by the insulated handles
when you are carrying out work during which
the deployed tool may come into contact with
concealed power cables or its own power
cable. Contact with a live wire may electrify
exposed metal parts of the power tool and
could give the operator an electric shock.
3. Damage to health caused by hand-arm vibrations if the appliance is used for extended periods or is not properly used and maintained.
WARNING!
► The power tool creates an electromagnetic
field during operation. This field can, in certain circumstances, impair active or passive
medical implants. To reduce the risk of fatal
injuries, we recommend that people with
medical implants consult their doctor and the
manufacturer of the medical implant before
operating this machine.
Original accessories/auxiliary
equipment
■ Only use the accessories and additional
equipment which are specified in the operating
instructions and are compatible with the
appliance.
■
► Working with the tool can produce harmful/
■ CAUTION, POWER CABLES! DANGER!
Ensure that you are not likely to hit power, gas
or water supply lines when you are working
with the power tool. If necessary, check with
a service line detector before you start to cut
or drill into a surface.
Residual risks!
Even if you operate this power tool properly, there
will still be residual risks. The following risks can
occur in relation to the power tool’s design and
structure:
1. Lung damage if no suitable dust protection mask
is worn.
2. Hearing damage, if no suitable hearing protection is worn.
Wear a dust mask.
WARNING! TOXIC DUST!
toxic dusts which represent a health hazard
for the person operating the appliance and
for anyone else in the vicinity.
PBH 800 A1
GB│IE│ 15■
Operation
Additional handle
NOTE
► For safety reasons, you should only use this
appliance with the additional handle
attached.
♦ The gripping position of the additional handle
can be varied.
Turn the wing screw anticlockwise and pull
the additional handle off the appliance a
little way.
♦ Turn the additional handle
position.
♦ Now, slide the locking positions on the addi-
tional handle
the spindle of the appliance.
♦ Retighten the wing screw
turning it in a clockwise direction.
NOTE
► Turn the additional handle
locking positions depending on your working
position. Undo and lock the additional handle as described previously.
over the two locking pins on
Depth stop
♦ Undo the wing screw .
♦ Insert the depth stop
handle .
♦ Ensure that the toothing on the depth stop
facing downwards.
♦ Pull the depth stop
between the tip of the drill and the tip of the
depth stop with the required drilling depth.
♦ Retighten the wing screw
to the desired
afterwards by
into the various
into the additional
out until the distance
afterwards.
Fitting/removing a tool
WARNING!
► Switch the appliance off and remove the
power plug before starting any work on the
appliance.
Fitting a tool:
♦ Before fitting a tool, grease the tool holder
lightly with machine grease.
♦ To insert, pull the locking collar backwards
and insert the tool.
♦ Release the locking collar
tool holder . Check that the tool is properly
locked by pulling it. The system has radial play
because of the design.
Removing a tool:
♦ To release the tool, pull the locking collar
backwards.
. This locks the
Quick-release chuck for round shaft
drill bits
WARNING!
► Do not use the quick-release chuck
hammer drilling or chiselling!
♦ Set the function selector switch to the drill
symbol
Inserting the quick-release chuck for round
shaft drill bits:
♦ To insert the quick-release chuck
fig. A) pull the locking collar backwards.
is
Insert the quick-release chuck .
♦ Release the locking collar . This locks the
tool holder . Check that the tool is properly
locked by pulling it.
Removing the quick-release chuck for round
shaft drill bits:
♦ To remove the quick-release chuck
locking collar backwards and remove the
quick-release chuck .
.
for
(see also
, pull the
■16 │ GB
│
IE
PBH 800 A1
Use
Select operating mode
Function selector:
♦ Press and hold the release button
function selector switch
selector switch so that the required symbol
engages at the arrow mark:
Function Symbol
Drilling/screwing
Hammer drilling
Chiselling
Chisel position adjustment
Adjusting chisel position:
You can rotate the tool to the required position for
chiselling using this function.
♦ Turn the function selector switch
♦ Turn the tool in the tool holder
position.
♦ Turn the function selector switch
for the chiselling function.
. Turn the function
on the
to position .
to the required
to position
Switching on and off
Switching the appliance on:
♦ Press the ON/OFF switch
Switching the device off:
♦ Release the ON/OFF switch
Switching to continuous operation:
♦ Press the ON/OFF switch
pressed position with the ON/OFF switch lock
button .
Switching off continuous operation:
♦ Press the ON/OFF switch
again.
.
.
. Lock it in the
and release it
Adjusting the rotational speed
The ON/OFF switch has a variable speed
control. Pressing the ON/OFF switch lightly
yields a low speed. Increasing pressure increases
the speed.
Changing the direction of rotation
♦ Change the direction of rotation by pressing
the rotation direction switch towards the left
or right.
PBH 800 A1
GB│IE│ 17■
Maintenance and cleaning
WARNING! RISK OF INJURY! Switch
the appliance off and remove the
power plug before starting any work
on the appliance.
■ Never permit liquids to penetrate inside the
appliance.
■ Use a soft, dry cloth to clean the housing.
■ Clean the tool holder
CAUTION! PRELOADING!
♦ To do this, pull the locking collar
and pull the dust protector cap with the help
of a screwdriver off the tool holder .
WARNING!
► If the connecting cable needs to be replaced,
this must be carried out by the manufacturer
or an authorised representative in order to
avoid safety hazards.
NOTE
► Replacement parts not listed (such as carbon
brushes, switches) can be ordered via our
service hotline.
regularly:
backwards
Kompernass Handels GmbH
warranty
Dear Customer,
This appliance has a 3-year warranty valid from
the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.
Warranty conditions
The validity period of the warranty starts from the
date of purchase. Please keep your original receipt
in a safe place. This document will be required as
proof of purchase.
If any material or production fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
at our discretion. This warranty service is dependent
on you presenting the defective appliance and
the proof of purchase (receipt) and a short written
description of the fault and its time of occurrence.
If the defect is covered by the warranty, your product
will either be repaired or replaced by us. The repair
or replacement of a product does not signify the
beginning of a new warranty period.
Disposal
The packaging is made from environmen-
tally friendly material and can be disposed of at your local recycling plant.
Do not dispose of power tools in
your normal domestic waste!
European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.
Your local community or municipal authorities can
provide information on how to dispose of the
appliance.
■18 │ GB
│
IE
Warranty period and statutory claims for
defects
The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.
PBH 800 A1
Scope of the warranty
This appliance has been manufactured in accordance
with strict quality guidelines and inspected meticulously prior to delivery.
The warranty covers material faults or production
faults. The warranty does not extend to product parts
subject to normal wear and tear or fragile parts such
as switches, batteries, baking moulds or parts made
of glass.
The warranty does not apply if the product has been
damaged, improperly used or improperly maintained.
The directions in the operating instructions for the
product regarding proper use of the product are
to be strictly followed. Uses and actions that are
discouraged in the operating instructions or which
are warned against must be avoided.
This product is intended solely for private use and
not for commercial purposes. The warranty shall be
deemed void in cases of misuse or improper handling,
use of force and modifications/repairs which have
not been carried out by one of our authorised
Service centres.
Warranty claim procedure
To ensure quick processing of your case, please
observe the following instructions:
■ Please have the till receipt and the item number
(e.g. IAN 12345) available as proof of purchase.
■ You will find the item number on the type plate,
an engraving on the front page of the instructions
(bottom left), or as a sticker on the rear or
bottom of the appliance.
■ If functional or other defects occur, please
contact the service department listed either by
telephone or by e-mail.
■ You can return a defective product to us free of
charge to the service address that will be provided
to you. Ensure that you enclose the proof of
purchase (till receipt) and information about
what the defect is and when it occurred.
NOTE
► For Parkside and Florabest tools, please send
us only the defective item without the accessories (e.g. battery, storage case, assembly
tools, etc.).
You can download these instructions
along with many other manuals,
product videos and software on
www.lidl-service.com.
Service
WARNING!
► Have the power tool repaired by the
service centre or a qualified electrician and
only using genuine replacement parts. This
will ensure that the safety of the appliance is
maintained.
► Always ensure that the power plug or the
mains cable is replaced only by the manufacturer of the appliance or its customer
service. This will ensure that the safety of the
appliance is maintained.
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: kompernass@lidl.co.uk
Service Ireland
Tel.: 1890 930 034
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: kompernass@lidl.ie
IAN 289800
Importer
Please note that the following address is not the
service address. Please use the service address
provided.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com
PBH 800 A1
GB│IE│ 19■
Translation of the original Conformity Declaration
We, KOMPERNASS HANDELS GMBH, documents officer: Mr. Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, Germany, hereby declare that this product complies with the following standards,
normative documents and EC directives:
Machinery Directive
(2006/42/EC)
Electromagnetic Compatibility
(2014/30/EU)
RoHS Directive
(2011 / 65 / EU)*
* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object
of the declaration described above complies with the requirements of the Directive 2011/65/EU of
the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous
substances in electrical and electronic appliances.
Applied harmonised standards:
EN 60745-1:2009+A11
EN 60745-2-6:2010
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Type designation of machine:
Hammer drill PBH 800 A1
Year of manufacture: 08 - 2017
Serial number: IAN 289800
Bochum, 30/08/2017
Semi Uguzlu
- Quality Manager We reserve the right to make technical changes in the context of further product development.
■20 │ GB
│
IE
PBH 800 A1
Loading...
