Коллектив компании «Alarmtrade» благодарит Вас за выбор охранно-сервисной системы Pandora DX-40s
Pandora DX-40s – автомобильная охранно-сервисная система, предназначенная для монтажа на все классы автомобилей с бортовым напряжением 12В. Данное изделие – результат труда группы высококвалифицированных российских инженеров, включает в себя множество уникальных и современных инженерно-технологических и программ- но-аппаратных решений.
При разработке системы использована самая современная элементная база от лучших мировых производителей электронных компонентов. Изделие произведено с использованием нового высокоточного оборудования для монтажа компонентов и контроля, что гарантирует высокое качество, надежность и стабильность технических и пользовательских характеристик изделия в течение всего срока эксплуатации.
Система обладает максимально криптостойким кодом авторизации команд с уникальным диалоговым алгоритмом и индивидуальным для каждого изделия ключом шифрования (не менее 128 бит), что обеспечивает безупречную защиту от электронного взлома.
Вы можете рассчитывать на удовольствие от пользования системой; ее эргономику и надежность, высочайшие охранные и сервисные свойства; три года безусловной гарантии производителя; сервисную поддержку в большинстве городов России и ближнего зарубежья; оперативную помощь в решении возникающих вопросов, связанных с эксплуатацией и монтажом системы, обеспечиваемую интернет-службой поддержки и бесплатной «горячей телефонной линией».
Система имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитана на эксплуатацию при температуре окружающей среды от -400С до +850С. Основные компоненты охранной системы, входящие в комплект, должны устанавливаться только в салоне автомобиля. Брелок охранной системы рассчитан для работы при температуре от -100С до +400С.
Степень защиты базового блока и брелока охранной системы – категория IP40 по ГОСТ 14254-96. Система разработана и произведена с соблюдением требований по ГОСТ Р 41.97-99 (ЕЭК ООН № 97), ГОСТ Р 50789-95, ГОСТ Р 28279-89, ГОСТ 28751-90 (СТ СЭВ 6895-89), ГОСТ 29157-91, ГОСТ Р 50607-93.
Наш интернет-адрес: alarmtrade.ru
Служба поддержки пользователей: support@alarmtrade.ru Телефон «горячей линии»: 8-800-700-17-18 (звонок по России бесплатный)
Сделано в России, г. Калуга, ул. Кирова, 20а.
Сертификат соответствия RU C-RU.MT49.B.00406/20
Содержание
Комплектация системы |
4 |
Особенности системы |
4 |
Брелок дистанционного управления |
4 |
Базовый блок |
5 |
Охраняемые зоны автомобиля |
5 |
Брелок дистанционного управления |
6 |
Замена батарейки в брелоке |
7 |
Назначение световых индикаторов брелока |
7 |
Пиктограммы брелока |
8 |
Функции, оперативно вызываемые кнопками брелока |
11 |
Постановка на охрану |
13 |
Снятие с охраны |
13 |
Открывание замка багажника |
14 |
Запирание/отпирание дверей с включенным зажиганием |
14 |
Поиск автомобиля |
15 |
Отложенная постановка под охрану (руки заняты) |
16 |
Режим «Паника» |
16 |
Контроль состояния автомобиля, режим «CHECK» |
17 |
Дистанционный и автоматический запуск двигателя |
17 |
Процедура «Программная нейтраль» |
18 |
Дистанционный запуск двигателя |
19 |
Автоматический запуск двигателя |
20 |
Предпусковой подогреватель |
22 |
Режим технического обслуживания (ТО) автомобиля |
22 |
Беззвучный режим работы брелока |
23 |
Установка времени |
23 |
Таймерные каналы |
24 |
Меню настроек «SETUP» |
24 |
Дистанционное управление датчиками |
25 |

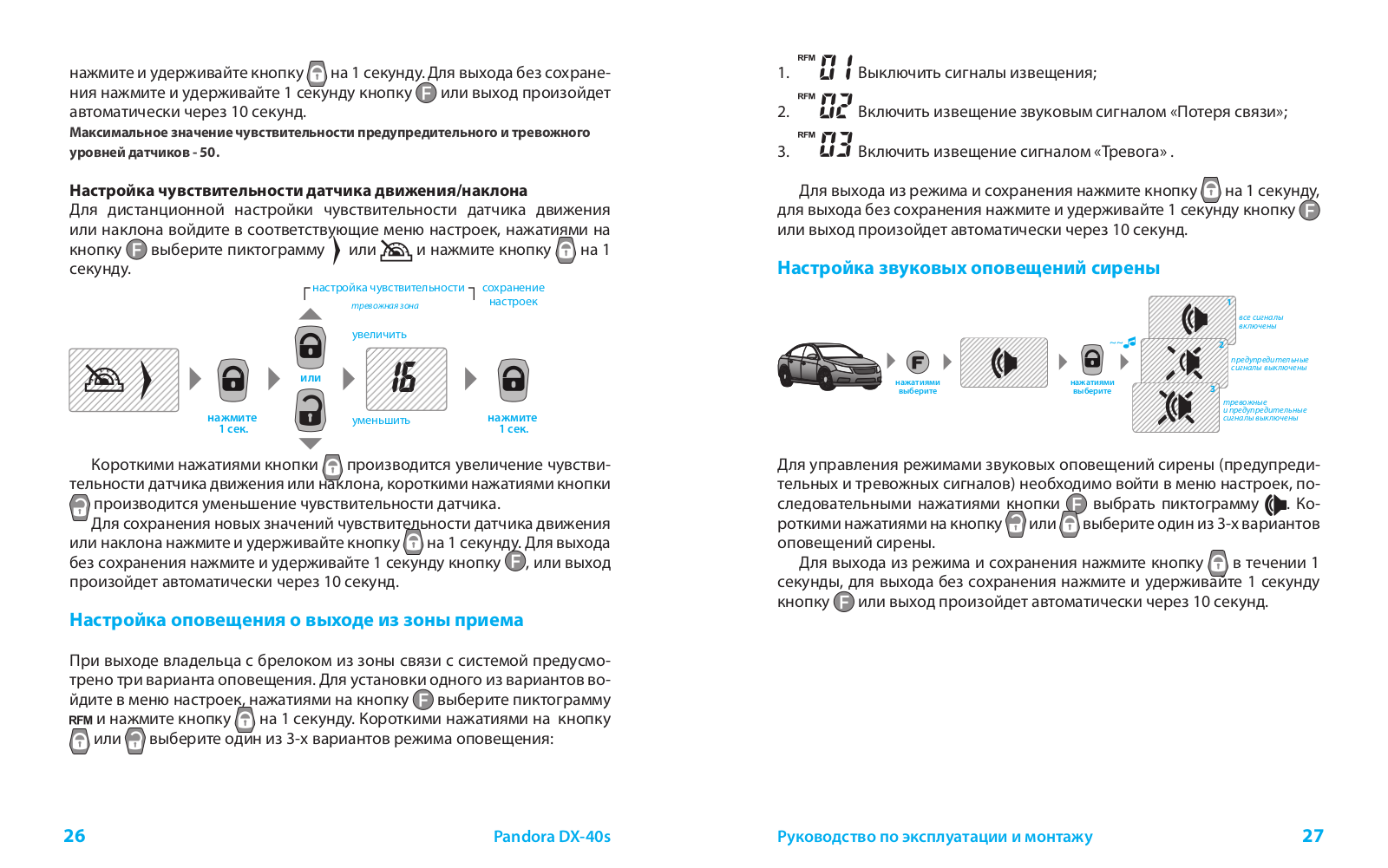

Настройка оповещения о выходе их зоны приема |
26 |
Настройка звуковых оповещений сирены |
27 |
Схема подключения и описание разъемов |
28 |
Аварийное управление системой |
34 |
Настройка и программирование системы |
36 |
Вход в меню программирования, ввод ПИН-кода |
36 |
Выход из меню программирования |
36 |
Подготовка к программированию системы с компьютера |
37 |
Обновление программного обеспечения |
37 |
Меню программирования, доступное |
|
при помощи кнопки «VALET» |
38 |
Полезная информация |
46 |
Сигналы сирены и световая сигнализация |
46 |
Сигналы выносной кнопки «LED-индикатор» |
46 |
Проверка количества прописанных в систему брелоков |
47 |
Режим «Кодового иммобилайзера» |
47 |
Расположение блоков системы |
48 |
Гарантийные обязательства |
49 |
Свидетельство установки |
51 |
Свидетельство о приемке |
52 |
Гарантийный талон |
52 |
2 |
Pandora DX-40s |
Руководство по эксплуатации и монтажу |
3 |
КОМПЛЕКТАЦИЯ СИСТЕМЫ
1. |
Базовый блок |
1шт. |
2. |
Брелок дистанционного управления |
1шт. |
3. |
Выносная кнопка |
1шт. |
4. |
Руководство по эксплуатации и монтажу |
1шт. |
5. |
Индивидуальная карта владельца |
1шт. |
6. |
Основной кабель базового блока |
1шт. |
7. |
Провод LIN-интерфейса |
1шт. |
8. |
Провод многофункционального интерфейса IMMO-KEY |
1шт. |
9. |
Комплект крепежа |
1шт. |
10. |
Упаковка |
1шт. |
Производитель оставляет за собой право без уведомления потребителя вносить изменения в комплектацию и конструкцию изделий для улучшения их технологических и эксплуатационных параметров.
ОСОБЕННОСТИ СИСТЕМЫ
Брелок дистанционного управления
•Включение и выключение режима охраны разными кнопками.
•Контроль состояния 14 независимых зон охраны.
•Встроенное виброоповещение.
•16 мелодий звуковых оповещений.
•Светодиодная подсветка ЖК-дисплея.
•Подтверждение нажатий кнопок виброоповещением.
•Батарейка брелока ААА (1,5 В).
•Индикация степени разряда батареи.
•Индикация текущего времени.
•Синхронизация часов брелока и базового блока, точное время в истории событий.
•Индикация температуры двигателя*, температуры салона, напряжения АКБ, остатка топлива.
*Индикация температуры двигателя возможна только при подключенном датчике температуры (не входит в комплект системы).
4 |
Pandora DX-40s |
•Оперативная дистанционная настройка чувствительности встроенного датчика удара, наклона, движения.
•Просмотр истории событий с указанием времени и события.
•Автоматический контроль зоны радиопокрытия канала извещения.
Базовый блок
•Индивидуальный «Секретный ПИН-код» для снятия системы с охраны.
•Диалоговое кодирование команд на частоте 868 мГц.
•Персональный ключ шифрования длиной 128-бит с возможностью его изменения пользователем при повторном обучении брелока.
•Ведение протокола событий в базовом блоке с записью события и точного времени в период отсутствия связи с основным брелоком.
•Контроль напряжения бортовой сети.
•Встроенный адаптивный акселерометр для распознавания удара, наклона, движения.
•Улучшенный метод опроса датчиков, исключающий ложные срабатывания.
•Встроенный датчик температуры, разъём для подключения внешнего датчика*.
•Двухшаговое отпирание дверей.
•Режим охраны с работающим двигателем.
•Автоматическая постановка на охрану.
Охраняемые зоны автомобиля
Охранно-сервисная система осуществляет охрану следующих независимых зон с выдачей соответствующего извещения на брелок и записью в синхронный протокол событий базового блока:
•периметр дверей салона автомобиля
•концевые выключатели капота, багажника
•включение зажигания
•нажатие педали тормоза
•срабатывание встроенного шок-сенсора (предварительный уровень)
•срабатывание встроенного шок-сенсора (тревожный уровень)
•срабатывание датчика движения
•срабатывание датчика наклона
•статус штатной тревоги (по CAN)
•срабатывание дополнительного датчика (предварительный уровень)
•срабатывание дополнительного датчика (тревожный уровень)
Руководство по эксплуатации и монтажу |
5 |
БРЕЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Двусторонний брелок - это основное средство управления и контроля за состоянием системы.
Для облегчения восприятия событий в брелоке используется 16 мелодий. Каждая мелодия соответствует отдельному событию. В брелке применены проблесковые светодиодные индикаторы «SEND» и «ALARM», повышающие информативность брелока.
|
|
|
./ . |
|
|
|
|
|
|
|
|
868 MHz |
|
|
|
|
|
|
|
|
|
|
«SEND»
«ALARM»
-
В момент поставки брелок полностью готов к работе. Для включения брелока нажмите кнопку и удерживайте ее 3 секунды. Прозвучит мелодия «Включение брелока». Повторное нажатие и удерживание кнопки в течение 3 секунд выключит брелок.
Все команды управления передаются по радиоканалу, при работе с брелоком, для достижения максимальной эффективности и максимальной дальности радиообмена рекомендуется не закрывать пальцами рук зону встроенной антенны (см. рисунок).
Брелок является унифицированным средством управления. Функции брелока зависят от модели охранной системы.
6 |
Pandora DX-40s |
Замена батарейки в брелоке
При использовании качественных элементов питания брелок охранносервисной системы может функционировать без замены элемента питания до 4 месяцев.
Элемент питания (батарейка AAA) необходимо заменить, если брелок не включается, или индикатор начнет мигать последним сегментом
.
Для замены элемента питания:
•сдвиньте крышку батарейного отсека в направлении, указанном стрелкой;
•извлеките элемент питания из батарейного отсека и установите новый;
•брелок готов к работе (если брелок в выключенном состоянии, включите его нажатием кнопки в течение 3 секунд).
Рекомендуем иметь в автомобиле запасную батарейку
ААА.
Назначение световых индикаторов брелока
Индикатор «SEND» зеленого |
Индикатор «ALARM» красно- |
|
цвета: |
го цвета: |
|
• при наличии связи в канале |
• во время любых оповещений |
|
оповещения коротко |
часто вспыхивает; |
|
вспыхивает; |
• при полном отсутствии связи |
|
• при полном отсутствии связи |
коротко вспыхивает. |
|
не светится. |
|
|
Руководство по эксплуатации и монтажу |
7 |
Пиктограммы брелока |
|
|
|
|
|
|
|
|
|
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15
16
17 |
|
|
|
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
|
|
|
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
1. |
При передаче - отправка команды. |
|
|
|
|
|
|||||
2. |
Мигает, если нет связи с базовым блоком. |
|
|
|
|||||||
3. |
Индикатор связи (не доступен для данной системы). |
||||||||||
4. |
GPS-приемник (не доступен для данной системы). |
|
5. Состояние режима охраны.
6. Охранная зона «Датчик наклона».
7. |
Охраняемая зона «Двери».* |
|
|
8 |
Pandora DX-40s |
8. |
Остаток топлива.* |
|
|
9. |
Охранная зона «Капот». |
|
|
10. |
Иконка работы двигателя. |
|
|
11. |
Охранная зона «Датчик движения». |
|
12.Напряжение аккумулятора, охранная зона «Пропадание питания».
13. |
|
|
|
|
|
Температура салона, двигателя*, окружающей среды |
|
|
|
|
|
|
(не доступна для данной системы). |
|
|
|
|
|
|
|
14. |
|
|
|
|
|
Цифровой индикатор. Отображение текущего |
|
|
|
|
|
|
времени. |
15. |
|
|
|
|
|
Световая индикация (габаритными огнями, пово- |
|
|
|
|
|
ротниками). |
|
|
|
|
|
|
|
|
16. |
|
|
|
|
|
Охранная зона «Багажник». |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17. |
|
|
|
|
|
Иммобилайзер (активация блокировок двигателя). |
|
|
|
|
|
|
|
18. |
|
|
|
|
|
Уровень заряда элемента питания брелока. |
|
|
|
||||
|
|
|
||||
|
|
|
|
|
|
|
19. |
|
|
|
|
|
Статус штатной тревоги.* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20. |
|
|
|
|
|
Индикатор ручного тормоза/нейтрали, охранная зона |
|
|
|
|
|
«Педаль тормоза». |
|
|
|
|
|
|
|
|
21. |
|
|
|
|
|
Зажигание, охранная зона «Зажигание». |
|
|
|
|
|
|
|
Руководство по эксплуатации и монтажу |
9 |
|
Охранная зона «Датчик удара». |
|
|
- |
Предупредительная зона датчика. |
22. |
- |
Тревожная зона датчика. |
- |
Отключен контроль предупредительной зоны |
|
|
датчика. |
|
|
- |
Отключен контроль датчика удара. |
|
|
|
|
Звуковые оповещения сирены. |
|
23. |
|
- выключены предупредительные сигналы |
|
сирены. |
|
|
|
- выключены все сигналы сирены. |
|
|
|
24. |
Предпусковой подогреватель. |
|
|
|
|
25. |
Настройки системы. |
|
|
|
|
26. |
Таймерные каналы. |
|
|
|
|
27. |
Бесшумный режим работы брелока («MUTE»). |
28.Запрос текущего состояния и вход в историю событий.
28. |
Режим технического обслуживания. |
|
* Индикация температуры двигателя возможна только при подключенном датчике температуры (не входит в комплект системы). Индикация раздельного отображения дверей, статус штатной тревоги, остаток топлива зависит от информации в цифровом протоколе CAN-шины конкретного автомобиля.
Функции, оперативно вызываемые кнопками брелока
|
Система снята с охраны |
Система на охране |
||
|
|
|
|
|
|
Зажигание |
|
Зажигание |
(нет тревожных |
|
|
сообщений) |
||
|
включено |
|
выключено |
|
|
|
|
||
|
|
|
|
|
|
Закрыть замки |
|
Постановка на |
Режим «Поиск» - |
|
дверей без |
|
мигание указателей |
|
(коротко) |
|
охрану со звуковым |
||
постановки на |
|
поворота и звуковые |
||
|
подтверждением |
|||
|
охрану |
|
сигналы 5 сек. |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Режим «Поиск» - |
|
|
|
Постановка на |
мигание указателей |
(1 сек.) |
|
|
охрану без звукового |
поворота без |
|
|
подтверждения |
звуковых сигналов |
|
|
|
|
||
|
|
|
|
5 сек. |
|
|
|
|
|
|
Включение режима |
|
|
|
(2 сек.) |
«Поддержка |
|
|
|
зажигания» |
|
|
|
|
|
|
|
|
|
|
Включение |
|
|
|
(3 сек.) |
процедуры |
|
|
Дистанционный |
«Программная |
|
|
запуск двигателя |
|
|
нейтраль» |
|
|
|
|
|
|
|
|
|
Открыть замки |
|
Открыть замки |
Снятие с охраны |
(коротко) |
|
со звуковым |
||
дверей |
|
дверей |
||
|
подтверждением |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Снятие с охраны |
(1 сек.) |
|
|
|
без звукового |
|
|
|
подтверждения |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выкл. зажигания |
|
Выкл. режима |
|
|
в режиме |
|
|
|
дистанционного |
|
(2 сек. и более) |
«Поддержка |
|
|
|
|
|
и автомат. запуска |
||
зажигания» |
|
|
||
|
|
|
двигателя, |
|
|
|
|
|
|
|
|
|
|
турботаймера |
|
|
|
|
|
(коротко) |
Включение подсветки дисплея брелока |
|||
|
|
|
|
|
(1 сек.) |
|
Открытие замка багажника |
||
|
|
|
|
|
(2 сек.) |
Включение/выключение блока таймерного канала |
|||
|
|
|
|
|
(3 сек.) |
|
Включение/выключение брелока |
||
|
|
|
|
|
10 |
Pandora DX-40s |
Руководство по эксплуатации и монтажу |
11 |
+ |
|
|
Режим «Паника» |
|
(коротко) |
|
|
|
|
|
|
Постановка |
|
|
|
|
на охрану с |
Постановка на |
|
+ |
|
работающим |
охрану через 30 сек. |
|
|
двигателем |
«руки заняты» со |
||
(коротко) |
|
|||
|
со звуковым |
звуком |
||
|
|
подтверждением |
|
|
|
|
Постановка на |
|
|
|
|
охрану с работающим |
Постановка на охрану |
|
+ |
(1 сек.) |
двигателем |
через 30 сек. «руки |
|
без звукового |
заняты» без звука |
|||
|
|
|||
|
|
подтверждения |
|
12 |
Pandora DX-40s |
Постановка на охрану
|
|
1x |
1 |
|
|
||
|
|
|
~~ |
|
|
1 |
|
1 . |
|
|
При постановке на охрану система осуществляет контроль всех охраняемых зон, обеспечивает запирание замков дверей и блокировку двигателя*.
Для постановки системы на охрану при выключенном зажигании – коротко нажмите кнопку брелока. При этом Вы услышите один короткий сигнал сирены и увидите одну вспышку световой сигнализации. Брелок проиграет мелодию «ПОСТАНОВКА НА ОХРАНУ», пиктограмма состояния системы охраны (замочек) примет вид:
Для постановки на охрану без звукового подтверждения нажмите кнопку более 1 секунды.
Если при постановке на охрану дверь, капот или багажник случайно оказались открытыми, то сирена выдаст вместо одного короткого сигнала четыре звуковых сигнала и четыре вспышки световой сигнализации, а брелок, проиграв мелодию «постановка на охрану», проиграет мелодию «ВНИМАНИЕ» и укажет на соответствующую зону. При этом датчик этой зоны будет отключен. Датчик будет снова взят под охрану через 15 секунд после восстановления его работоспособности.
* О реализации функции блокировки двигателя уточняйте у специалиста, производившего монтаж системы.
Снятие с охраны
|
2x |
2 |
|
|
|
|
|
||
|
|
|
~~ |
|
|
|
2 |
|
|
1 . |
|
|
|
|
Для снятия системы с охраны коротко нажмите на кнопку |
брелока, |
при этом Вы услышите два коротких звуковых сигнала и увидите две
Руководство по эксплуатации и монтажу |
13 |
вспышки световой сигнализации, брелок проиграет мелодию «СНЯТИЕ С ОХРАНЫ», пиктограмма состояния системы охраны примет вид:
Для снятия с охраны без звукового подтверждения нажмите кнопку более 1 секунды.
Если за период охраны происходили тревожные события, то сирена выдаст не два коротких звуковых сигнала, а четыре и четыре вспышки световой сигнализации, брелок, проиграв мелодию «СНЯТИЕ С ОХРАНЫ», проиграет мелодию «ВНИМАНИЕ» и покажет потревоженные зоны. Подробно посмотреть все тревожные сообщения можно в «истории событий».
Открывание замка багажника
~~
1 .
Для того чтобы открыть замок багажника, независимо, находится система на охране или нет, нажмите и удерживайте кнопку в течение 1 секунды.
Если система находится под охраной, то одновременно с открытием замка багажника из контура охраны исключается зоны багажника и датчика удара, все остальные зоны остаются под охраной.
Если в течение 15 секунд Вы не открыли багажник, система возьмет под охрану зону багажника и датчика удара, подтвердит это световой сигнализацией.
Запирание/отпирание дверей с включенным зажиганием
Система позволяет управлять замками дверей при включенном зажигании. Для запирания нужно коротко нажать кнопку постановки в охрану, для отпирания кнопку снятия с охраны.
В системе предусмотрены режимы автоматического запирания дверей по движению или включению зажигания. При использовании режима запирания дверей при начале движения, в зависимости от наличия информации о скорости в цифровом протоколе или настройки чувствительности датчика движения, система фиксирует перемещение
14 Pandora DX-40s
автомобиля и производит запирание дверей. При использовании режима запирания дверей при включении зажигания, через 5 секунд после включения зажигания двери автоматически запираются. Если после включения зажигания какая-либо дверь открывалась, автоматического запирания не произойдет – это необходимо для предотвращения запирания ключей зажигания внутри автомобиля.
ON |
|
ACC |
|
|
|
OFF |
|
|
|
Поиск автомобиля |
|
|
1x 5 |
|
|
|
~~ |
|
5 |
1 . |
Для того чтобы облегчить поиск своего автомобиля на крупной автостоянке, коротко нажмите на кнопку во время, когда автомобиль находится под охраной, система выдаст пятикратный звуковой сигнал сирены и пять вспышек световой сигнализации.
Для поиска автомобиля без звукового подтверждения нажмите кнопку более 1 секунды.
Руководство по эксплуатации и монтажу |
15 |
Отложенная постановка под охрану (руки заняты)
|
1x |
1 |
+ |
30 . |
~~ |
|
|
|
1 . |
|
|
|
1 |
|
|
|
|
|
|
Если при покидании автомобиля у Вас нет возможности поставить автомобиль под охрану (руки заняты вещами), Вы можете применить «Режим отложенной постановки на охрану».
Для активации режима коротко нажмите кнопки и вместе, светодиодный индикатор «LED» загорается красным, через 30 секунд система закроет замки дверей и встанет на охрану, что будет подтверждено однократным звуковым сигналом сирены и одной вспышкой световой сигнализации.
Для включения режима без звукового подтверждения нажмите и удерживайте кнопки и на 1 секунду до звукового и вибросигнала брелока.
Чтобы отменить включенный режим отложенной постановки, достаточно нажать кнопку.
Режим «Паника»
|
+ 30 . |
|
~~ |
+ |
|
Для привлечения внимание окружающих к Вашему автомобилю воспользуйтесь режимом «Паника». В этом режиме в течение 30 секунд непрерывно звучит сирена и мигают указатели поворота.
Чтобы включить режим, нажмите вместе кнопки и . Для выключения режима достаточно нажать кнопку или .
16 |
Pandora DX-40s |
Контроль состояния автомобиля, режим «CHECK»
~~ |
|
|
|
|
|
|
Для получения информации о температуре двигателя и салона, напряжении бортовой сети нажатиями на кнопку выберите пиктограмму и коротко нажмите кнопку , будет произведен запрос состояния системы.
В течение 10 секунду индикатор будет попеременно показывать температуру в салоне (), температуру двигателя ()*, уровень топлива*. Для выхода из режима коротко нажмите кнопку или выход произойдет автоматически через 10 секунд.
* Индикация температуры двигателя возможна только при подключенном датчике температуры (не входит в комплект системы). Индикация уровня топлива зависит от способа подключения или информации в цифровом протоколе CAN-шины конкретного автомобиля.
Дистанционный и автоматический запуск двигателя (ОПЦИОНАЛЬНО)
Система позволяет запустить двигатель дистанционно – по команде пользователя (с брелока), или автоматически – по предварительно настроенной функции.
Процедуры запуска используются с целью прогрева двигателя и салона автомобиля, зарядки аккумулятора, либо для охлаждения салона автомобиля кондиционером.
Дистанционные и автоматические запуски двигателя возможны только при нахождении системы в режиме охраны при закрытом капоте.
Находясь в режимах дистанционного и автоматического старта двигателя, система продолжает исполнять функции охраны всех принятых под контроль зон и датчиков, отключив датчик удара и дополнительный датчик (в системе доступны настройки, позволяющие использовать датчики во время запуска двигателя). Датчик движения в этом режиме, напротив, переводится в режим повышенной чувствительности с уменьшением времени реакции на движение. При нарушении любой контролируемой
Руководство по эксплуатации и монтажу |
17 |
