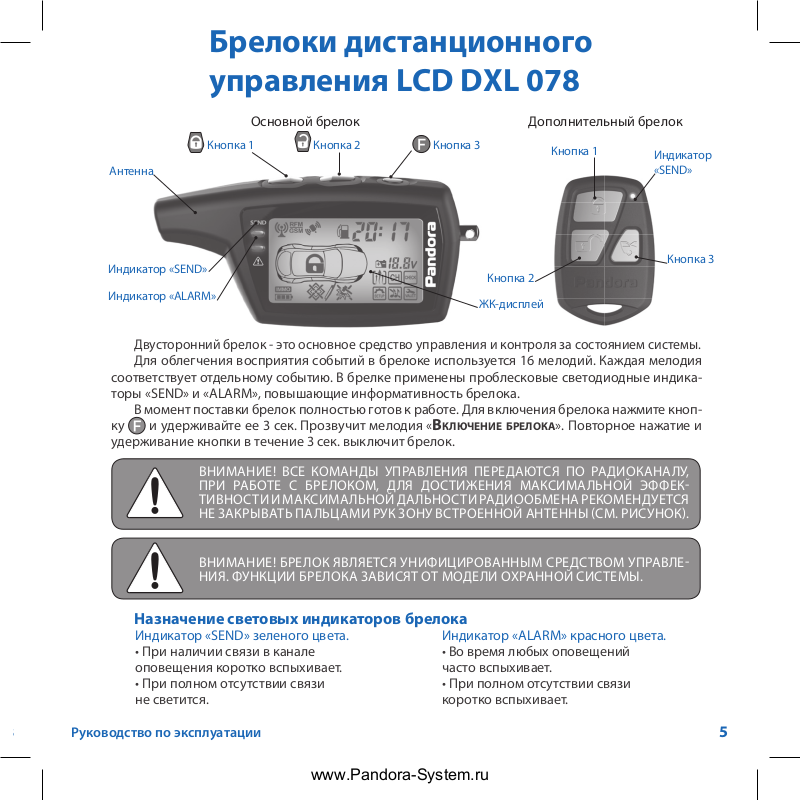

Брелоки дистанционного управления LCD DXL 078
Основной брелок |
|
Дополнительный брелок |
||
1 |
2 |
3 |
1 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
«SEND» |
«SEND» |
|
|
|
3 |
|
|
2 |
|
|
|
|
|
|
|
«ALARM» |
|
- |
|
|
|
|
|
||
Двусторонний брелок - это основное средство управления и контроля за состоянием системы. Для облегчения восприятия событий в брелоке используется 16 мелодий. Каждая мелодия соответствует отдельному событию. В брелке применены проблесковые светодиодные индика-
торы «SEND» и «ALARM», повышающие информативность брелока.
В момент поставки брелок полностью готов к работе. Для включения брелока нажмите кнопку
и удерживайте ее 3 сек. Прозвучит мелодия «Включение брелока». Повторное нажатие и удерживание кнопки в течение 3 сек. выключит брелок.
ВНИМАНИЕ! ВСЕ КОМАНДЫ УПРАВЛЕНИЯ ПЕРЕДАЮТСЯ ПО РАДИОКАНАЛУ, ПРИ РАБОТЕ С БРЕЛОКОМ, ДЛЯ ДОСТИЖЕНИЯ МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТИ И МАКСИМАЛЬНОЙ ДАЛЬНОСТИ РАДИООБМЕНА РЕКОМЕНДУЕТСЯ НЕ ЗАКРЫВАТЬ ПАЛЬЦАМИ РУК ЗОНУ ВСТРОЕННОЙ АНТЕННЫ (СМ. РИСУНОК).
ВНИМАНИЕ! БРЕЛОК ЯВЛЯЕТСЯ УНИФИЦИРОВАННЫМ СРЕДСТВОМ УПРАВЛЕНИЯ. ФУНКЦИИ БРЕЛОКА ЗАВИСЯТ ОТ МОДЕЛИ ОХРАННОЙ СИСТЕМЫ.
Назначение световых индикаторов брелока
|
Индикатор «SEND» зеленого цвета. |
Индикатор «ALARM» красного цвета. |
|
• При наличии связи в канале |
• Во время любых оповещений |
|
оповещения коротко вспыхивает. |
часто вспыхивает. |
|
• При полном отсутствии связи |
• При полном отсутствии связи |
|
не светится. |
коротко вспыхивает. |
0B |
Руководство по эксплуатации |
5 |
www.Pandora-System.ru
Подробное руководство - www.manuals.alarmtrade.ru |
|
|
|||
Функции, оперативно вызываемые кнопками брелока |
|
|
|||
|
|
Система снята с охраны |
Система на охране |
|
|
|
|
|
|
|
|
|
|
Зажигание включено |
Зажигание выключено |
(нет тревожных сообщений) |
|
|
|
|
|
||
|
|
Закрыть замки дверей без |
Постановка на охрану со |
Режим «Поиск» - мигание |
|
(коротко) |
указателей поворота и |
|
|||
постановки на охрану |
звуковым подтверждением |
|
|||
звуковые сигналы 5 сек. |
|
||||
|
|
|
|
|
|
|
|
|
Постановка на охрану без |
Режим «Поиск» - мигание |
|
(1 сек.) |
|
указателей поворота без |
|
||
|
звукового подтверждения |
|
|||
|
звуковых сигналов 5 сек. |
|
|||
|
|
|
|
|
|
(2 сек.) |
Включение режима |
|
|
|
|
«Поддержка зажигания» |
|
|
|
||
(3 сек.) |
Включение процедуры |
|
Дистанционный запуск |
|
|
«Программная нейтраль» |
|
двигателя |
|
||
(коротко) |
Открыть замки дверей |
Открыть замки дверей |
Снятие с охраны со звуковым |
|
|
подтверждением |
|
||||
|
|
|
|||
(1 сек.) |
|
Открыть замки дверей |
Снятие с охраны без |
|
|
|
звукового подтверждения |
|
|||
|
|
|
|||
|
|
|
|
Выкл. зажигания в режиме |
|
(2 сек. и более) |
Выкл. режима «Поддержка |
|
дистанционного и автомат. |
|
|
зажигания» |
|
запуска двигателя, |
|
||
|
|
|
|
турботаймера |
|
(коротко) |
Включение подсветки ЖК-дисплея брелока (только для брелока с ЖКИ) |
|
|||
(1 сек.) |
|
Открытие замка багажника (CH1) |
|
|
|
(2 сек.) |
Включение/выключение блока таймерного канала №2), |
|
|||
включение/выключение предпускового подогревателя |
|
||||
(3 сек.) |
Включение/выключение брелока (только для брелока с ЖКИ) |
|
|||
+ |
(коротко) |
|
Режим «Паника» |
|
|
|
|
|
|
||
|
|
Постановка на охрану с |
Постановка на охрану через |
|
|
+ |
(коротко) |
работающим двигателем со |
30 сек. «руки заняты» со |
|
|
звуковым подтверждением |
звуком |
|
|
||
|
|
|
|
||
|
|
Постановка на охрану с |
Постановка на охрану через |
|
|
+ |
(1 сек.) |
работающим двигателем без |
30 сек. «руки заняты» без |
|
|
звукового подтверждения |
звука |
|
|
||
|
|
|
|
||
6 |
|
|
Охранно-сервисная система Pandora DX-50B |
Ру |
|
|
|
|
|||
www.Pandora-System.ru
Пиктограммы брелока
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15
16
17
18
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
1.
При передаче - отправка команды.
2. Мигает, если нет связи с базовым блоком.
3. Индикатор связи. Для систем, оборудованных GSM-модемом.
GPS-приемник. Иконка горит при включенном GPS-приемнике, если коорди-
4.ната автомобиля определена. Иконка мигает, если невозможно определить координаты автомобиля. Для систем, оборудованных GPS-приемником.
5. Состояние режима охраны.
6. Охранная зона «Датчик наклона».
0B |
Руководство по эксплуатации |
7 |
www.Pandora-System.ru
Подробное руководство - www.manuals.alarmtrade.ru
7.
Охранная зона «Двери». Каждая дверь отображается раздельно.
8.
Остаток топлива.
9.
Охранная зона «Капот».
10.
Иконка работы двигателя.
11.
Охранная зона «Датчик движения».
12.
Напряжение аккумулятора, охранная зона «Пропадание питания».
13.
Температура салона, двигателя и окружающей среды.
14.
Цифровой индикатор. Отображение текущего времени.
15.
Световая индикация (габаритными огнями, поворотниками).
16.
Охранная зона «Багажник».
17.
Иммобилайзер.
18.
Уровень заряда элемента питания брелока.
19.
Статус штатной тревоги.
8
Охранно-сервисная система Pandora DX-50B |
Ру |
www.Pandora-System.ru
20.
Индикатор ручного тормоза/нейтрали, охранная зона «Педаль тормоза».
21.
Зажигание, охранная зона «Зажигание».
Охранная зона «Датчик удара».
-
Предупредительная зона датчика.
22.-
Тревожная зона датчика.
-
Отключен контроль предупредительной зоны датчика.
-
Отключен контроль датчика удара.
Бесшумный режим работы системы.
23.
- выключены предупредительные сигналы сирены.
- выключены все сигналы сирены.
24. Предпусковой подогреватель.
25. Настройки системы.
26. Таймерные каналы.
27.
Бесшумный режим работы брелока («MUTE»).
28.
Запрос текущего состояния и вход в историю событий.
28.
Режим технического обслуживания.
0B |
Руководство по эксплуатации |
9 |
www.Pandora-System.ru
Подробное руководство - www.manuals.alarmtrade.ru
Постановка на охрану
|
|
1x |
1 |
|
|
|
|
||
|
|
|
~~ |
|
|
|
1 |
|
|
1 . |
|
|
|
|
При постановке на охрану система осуществляет контроль всех тревожных зон, |
|
|||
обеспечивает запирание замков дверей и блокировку двигателя. |
|
|||
Для постановки системы на охрану при выключенном зажигании – коротко нажмите кнопку |
|
|||
брелока. При этом Вы услышите один короткий сигнал сирены и увидите одну вспышку |
|
|||
световой сигнализации. Брелок проиграет мелодию «постановка на охрану», пиктограмма |
|
|||
состояния системы охраны (замочек) примет вид: |
|
|
|
|
Для постановки на охрану без звукового подтверждения нажмите кнопку более 1 сек. |
|
|||
Если при постановке на охрану дверь, капот или багажник случайно оказались открытыми, |
|
|||
то сирена автомобиля выдаст вместо одного короткого сигнала четыре звуковых сигнала и |
|
|||
четыре вспышки световой сигнализации, а брелок, проиграв мелодию «постановка на охрану», |
|
|||
проиграет мелодию «внимание» и укажет на соответствующую зону. При этом датчик этой зоны |
|
|||
будет отключен. Датчик будет снова взят под охрану через 15 сек. после восстановления его |
|
|||
работоспособности. |
|
|
|
|
Для аварийного включения режима охраны при выключенном зажигании нажмите и |
|
|||
удерживайте кнопку «VALET» в течение 3 сек., светодиодный индикатор LED загорится красным. |
|
|||
Через 30 сек. автомобиль будет взят под охрану. |
|
|
|
|
Снятие с охраны |
|
|
|
|
|
|
2x |
2 |
|
|
|
|
||
|
|
|
~~ |
|
|
|
|
2 |
|
1 . |
|
|
|
|
