Page 1

5 ALL

The illustration shows SC-PT70. Obrázek představuje model SC-PT70. Na rysunku przedstawiono model SC-PT70.

Инструкция по эксплуатации

Інструкція з експлуатації

DVD-система домашнего кинотеатра

DVD-система домашнього кінотеатру

Модель № / Модель № SC-XH10

Уважаемый покупатель

Благодарим Вас за покупку этого изделия. Чтобы получить оптимальное качество работы системы и обеспечить безопасность, пожалуйста, внимательно прочитайте эту инструкцию.

Перед подключением, эксплуатацией или настройкой данного изделия полностью прочитайте инструкции по эксплуатации. Сохраните данное руководство для последующего использования.

Приведенные в инструкции иллюстрации могут отличаться от фактического вида вашей системы домашнего кинотеатра

Шановний покупець

Дякуємо вам за придбання даного пристрою. Для отримання оптимальної якості роботи пристрою та дотримання безпеки, будь ласка, уважно прочитайте цю інструкцію.

Перед підключенням, користуванням або настройкою даного пристрою просимо уважно ознайомитись із цією інструкцією. Збережіть даний посібник для звертання до нього у майбутньому.

Малюнки апарата можуть відрізнятись від вашого апарата.

региона/Номер регіону

Номер

Плеер воспроизводит DVD-Video диски, помеченные наклейкой с номером региона “5” или “ALL”. Програвач відтворює DVD-Video диски з позначкою регіону “5” або “ ALL ”.

Например/Наприклад:

[EE]

RQTX1312-R

Page 2

Система/Система SC-XH10

(Внутри аппарата) (Усереденi виробу)

Основной блок/Основний апарат SA-XH10 Акустическая система/Акустична

система

Сабвуфер/Сабвуфер SB-HW50

Действия в этой инструкции описаны преимущественно для управления с помощью пульта ДУ, но вы можете выполнять действия на основном устройстве, если органы управления являются такими же.

Операції, описані в даній інструкції, стосуються головним чином пульта ДК, однак їх можна також виконувати і на основному пристрої, якщо вони відповідають тим самим клавішам

Фронтальные колонки/Фронтальні колонки SB-HF70 Центральная колонка/Центральна колонка SB-HC70 Колонки объемного звучания/Колонки об’ємного звучання SB-HS70

Принадлежности/Аксесуари

По рисунку проверьте наличие принадлежностей и отметьте их галочкой. Перевірте наявність та комплектність аксесуарів.

∏ 1 Пульт дистанционного управления/Пульт дистанційного керування

(N2QAYB000627)

∏ 2 Батарейки для/Батарейки до пульта ДК

∏ 1 Комнатная FM-антенна/Кімнатна антена FM

∏ 1 Видеокабель/Відеокабель

∏ 1 Сетевой шнур/Шнур живлення

∏ 2 Лист с наклейками для кабелей подключения акустических колонок/Аркуші з

∏ Кабели для подключения акустических колонок/Кабелі для колонок

≥ 3 короткий кабель/короткий кабель ≥ 2 длинных кабеля/довгі кабелі

наклейками для кабелів колонок

RQTX1312

Page 3

1 2 3 4 5 6

7 809



MUSIC PORT

1-MIC-2

VOL









 

INPUT

VOL













 



 

CANCEL

DVD

SKIP

FUNCTIONS

PLAY MODE

–REPEAT

SOUND

SURROUND W.SRD FL DISPLAY

–CH SELECT

–SLEEP

RADIO

PLAY

SLOW

PAUSE

STOP

VOL

MUTE

EXT-IN

SKIP

EXIT

RETURN









 





 



Обведенные цифры в руководстве пользователя (например, Нажмите [Í]1) соответствуют обведенным цифрам, которые представлены выше. Обведені цифри в посібнику користувача (напр., Натисніть [Í]1) відповідають обведеним цифрам, які представлені вище.

RQTX1312

Page 4

Краткое руководство по элементам управления

Пульт дистанционного управления

1 Включение/выключение аппарата (B 8)

Getting StartedPlaying DiscsOther OperationsReference

2 Выбор каналов, номеров заголовков и пр. / Ввод

номеров (B 9, 11)

3 Отмена (B 12) 4 Выбор источника

[DVD]: Выбор диска в качестве источника (B 11) [RADIO]: Выберите FM тюнер (B 9) [EXT-IN]: Выберите внешний звуковой канал в

качестве источника (B 9) AUX # D-IN # USB

^---------------------------------}

5 Основные операции воспроизведения (B 11) 6 Показ экранного меню (B 13) 7 Отображение главного меню диска (B 12) 8 Выбор или подтверждение пунктов меню /

Покадровое воспроизведение (B 11)

9 Выбор режима воспроизведения / Устан овка режима

повтора (

: Выбор режима звука / Выбор канала колонки (B 11) ; Выбор эффектов объёмного звучания (B 10)

или

Настройка таймера ночного режима

Нажмите и удерживайте [jSLEEP]. Когда на экране основного блока отображается время, нажмите [jSLEEP] несколько раз.

При каждом нажатии кнопки:

SLEEP 30 # SLEEP 60 # SLEEP 90 # SLEEP120

≥ Для подтверждения оставшегося времени повторно нажмите

< Работа с телевизором

Направьте пульт ДУ на телевизор Panasonic и нажмите кнопку.

[TV, Í]: Включение/выключение телевизора [INPUT, AV]: Переключение видеовхода телевизора [r, VOL, s]: Регулировка громкости телевизора

В некоторых моделях эти функции могут неправильно работать.

= Регулировка громкости аппарата > Отключение звука

≥ На дисплее аппарата будет мигать “MUTE”. ≥ ≥ При переключении аппарата в режим ожидания отключение

? Выбор радиостанции вручную (B 9) @ Выбор запрограммированных радиостанций (B 9) A Выход из режимов дисплея B Показ START меню (B 9) C Отображение меню диска (B 12) D Возврат к предыдущему окну (B 12) E Переключение информации на дисплее главного

устройства (B 12)

F Включение/выключение Whisper-mode Surround (B 11)

B 12, 13)

^------------------------------- OFF (Отмена) (-------------------------}

клавишу.

Для отмены повторно нажмите кнопку или отрегулируйте громкость.

звука отменяется.

Предотвращение нежелательного взаимодействия с другим оборудованием Panasonic

При включении аппарата с помощью входящего в комплект поставки пульта ДУ может также включиться и другое оборудование

Panasonic. Для предотвращения этого можно переключить пульт ДУ в режим “REMOTE 2”.

Пульт ДУ и аппарат должны быть в одном режиме.

1 Нажмите [EXT-IN]4 для выбора “AUX”. 2 Нажмите и удерживайте [< OPEN/CLOSE]2 на аппарате и [2] на

3 Нажмите и удерживайте [OK]8 и [2] на пульте ДУ не менее 2 секунд.

Чтобы вернуть режим “REMOTE 1”, повторите вышеуказанные шаги, заменяя [2] на [1].

ДУ, пока на дисплее аппарата не отобразится “REMOTE 2”.

пульте

Основной блок

1 Переключатель режима ожидания/включения (Í/I)

Нажмите для переключения устройства из активного режима в режим ожидания или обратно. В режиме ожидания устройство продолжает потреблять незначительное количество энергии.

2 Открытие/Закрытие лотка диска (B 11) 3 Лоток для диска 4 Датчик сигнала ДУ 5 Дисплей (FL дисплей) 6 Подключите устройство USB (B 14) 7 Регулировка громкости аппарата

ФУНКЦИИ ЭКОНОМИИ ПИТАНИЯ

Основной блок устроен так, чтобы сокращать потребление питания и экономить электроэнергию.

∫ Функция автоматического отключения питания

Основной блок автоматически переключится в режим ожидания через 30 минут отсутствия активности. например,

– Звуковой сигнал от внешнего устройства отсутствует. – Воспроизведение медиаданных остановлено/

приостановлено.

– Отображается меню диска, а функция воспроизведения

не выбрана. (Эта функция может не применения дисков.)

работать при некоторых типах

RQTX1312

РУССКИЙ

Page 5

СОДЕРЖАНИЕ

Перед эксплуатацией

Принадлежности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Краткое руководство по элементам управления. . . .4

ФУНКЦИИ ЭКОНОМИИ ПИТАНИЯ. . . . . . . . . . . . . . . . 4

Руководство по быстрому старту

шаг 1 Расстановка . . . . . . . . . . . . . . . . . . . . . . . . . . 6

шаг 2 Подключения. . . . . . . . . . . . . . . . . . . . . . . . . 6

Подключение колонок . . . . . . . . . . . . . . . . . . . .6

Подключения радиоантенны . . . . . . . . . . . . . .7

Подключение аудио- и видеоустройств. . . . . .7

шаг 3 Подключение сетевого шнура . . . . . . . . . . 7

шаг 4 Подготовка пульта ДУ к работе . . . . . . . . . 8

шаг 5 Easy setup (Легкая установка) . . . . . . . . . . 8

Прослушивание радио . . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматический поиск радиостанций . . . . . . . . . . . . . . . . 9

Прослушивание/подтверждение предварительно

настроенных каналов . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ручной поиск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Работа с меню START . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Выбор источника с пульта ДУ . . . . . . . . . . . . . . . . . . . . . . 9

Автоматическое подключение AUX. . . . . . . . . . . . . . . . . .

Прослушивание телевизора или других

аудиоисточников с помощью

колонок устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Воспроизведение дисков

Основное воспроизведение . . . . . . . . . . . . . . . . . . . . 11

Воспроизведение из выбранного пункта . . . . . . . . . 12

Другие режимы воспроизведения . . . . . . . . . . . . . . . 12

Запрограммированное и произвольное

воспроизведение . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Повторное воспроизведение . . . . . . . . . . . . . . . . . . . . . 13

Использование экранных меню . . . . . . . . . . . . . . . . . 13

Другие операции

Воспроизведение с устройства USB . . . . . . . . . . . . . 14

Справочная информация

Изменение настроек проигрывателя. . . . . . . . . . . . . 14

Информация о DivX. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Носители, которые можно воспроизвести . . . . . . . . 16

Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Варианты установки колонок . . . . . . . . . . . . . . . . . . . 17

Руководство по устранению неисправностей. . . . . 18

Лицензии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Технические характеристики. . . . . . . . . . . . . . . . . . . . 20

Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . 21

Перед

эксплуатацией

дисков

Воспроизведение

Другие операции

Использование звуковых эффектов изо всех колонок

Эффекты объемного звучания . . . . . . . . . . . . . . .10

Выбор звукового режима . . . . . . . . . . . . . . . . . . . . 11

Использование приглушенного объемного

звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Настройка уровня громкости колонок во время

воспроизведения . . . . . . . . . . . . . . . . . . . . . . . . . 11

Настройка баланса колонок во время

воспроизведения . . . . . . . . . . . . . . . . . . . . . . . . . 11

RQTX1312

Справочная

РУССКИЙ

информация

Page 6

шаг 1 Расстановка

Центральная колонка

§2

Фронтальные колонки (левый)

Сабвуфер

§3

Колонки объемного звучания (левый)

Колонки объемного звучания (справа)

Фронтальные колонки (справа)

Основной блок

§1



FRONT

Lch

FRONT

Lch



Для удобства при выполнении подключений рекомендуется использовать идентификационные кабельные маркеры (наклейки).

например, Фронтальные колонки (левый)

Наклейки

для кабеля

динамиков

Короткий кабеля

например,

FRONT

SURROUND

SUBWOOFER

CENTER

Основной блок (задние)

Белый

Cиняя линия

Белый

Cиняя линия

Подайте вперед!

Подключите кабели динамиков к соответствующим колонкам согласно приведенной выше таблице. Вставьте провода полностью, не переходя на участки без изоляции.

Не допускайте пересечения (короткого замыкания) или нарушения полярности проводов акустических колонок, т.к. это может вызвать повреждение колонок.

i: Белый j: Cиняя

линия

Подайте вперед!

Колонки объемного звучания (левый)

Как расположить колонки для достижения максимального звукового эффекта. Обратите внимание на следующее:

≥ Установите колонки на устойчивой ровной поверхности. ≥ Установите колонки на расстоянии не менее 10 мм от системы,

чтобы обеспечить надлежащую вентиляцию.

≥ Если расположить акустические колонки слишком близко к полу,

стенам и углам, то это может вызвать излишнее усиление низких частот. Закройте стены и окна плотными портьерами.

≥ Порядок

Пример установки (“Окруж. Звучание (Рекомендуется)”:

Стандартное расположение для эффекта окружения) Разместите центральную, фронтальные и колонки объемного звучания приблизительно на одном расстоянии от слушателя. Углы на диаграмме - приблизительные.

§1 Положение, при котором оставлены не менее 5 см от всех стен

§2 Установите

§3 Установите колонки справа или слева от телевизора, на пол или

В зависимости от планировки комнаты у вас может возникнуть желание использовать все

(другие опции)”) (B 8, Easy setup (Легкая установка)).

монтажа на стене приведен на стр. 17

60°

120°

для надлежащей вентиляции.

непосредственно на телевизоре, вызванные динамиком

на стеллаж или полку. Если расположить динамик

вибрации могут расстроить изображение.

прочную полку для минимизации вибраций. Расстояние до телевизора должно быть около 30 см.

колонки спереди (“Фронт. Звучание

шаг 2 Подключения

Перед выполнением подключений отключите все оборудование и ознакомьтесь с соответствующими разделами инструкции по эксплуатации.

Не включайте вилку в розетку до тех пор, пока не будут выполнены все остальные подсоединения.

Подключение колонок

Тип кабеля Колонки

(Подключенны й к сабвуферу)

Сабвуфер 6

Центральная колонка 5 CENTER / CENTRE Фронтальные колонки

Короткий

Длинный

Проверьте тип динамика по этикетке, прежде чем подключать

(справа) Фронтальные колонки

(левый) Колонки объемного звучания

справа

)

(

Колонки объемного звучания

левый

)

(

соответствующий кабель.



SUBWOOFER /

D’EXTRÊMES-

SURROUND /

AMBIOPHONIE

ENCEINTE

GRAVES

FRONT /

AVAN T

Примечания по использованию колонок

≥Используйте только колонки из комплекта поставки

При использовании других колонок возможно повреждение аппарата или ухудшение качества звука.

≥ Длительная работа на максимальной громкости может привести к

уменьшению срока службы колонок и даже к выходу их из строя. Чтобы избежать повреждений, уменьшайте громкость в таких случаях:

≥

– При воспроизведении искаженного звука. – Когда динамики создают эффект отражения звука из-за

проигрывателя, шума FM-радиопередач или непрерывных сигналов от осциллятора, проверочного диска или электронного прибора.

– При настройке качества звука. – При включении или выключении аппарата.

Если на телевизоре происходит искажение цветов

Несмотря на то, что конструктивно центральная колонка допускает установку вблизи телевизора, у некоторых моделей телевизоров при определенном ее месторасположении все же возможно искажение картинки.

Если это произошло, отключите телевизор примерно на 30 минут.

Функция размагничивания телевизора должна решить проблему. Если проблема не решается, отодвиньте колонки подальше от телевизора.

Осторожно

≥

Основной блок и входящие в комплект поставки колонки должны использоваться только так, как указано в этой настройке. Несоблюдение указаний может привести к повреждению усилителя и/или колонок и увеличению опасности возгорания. При повреждении аппарата или

РУССКИЙ

колонок или при резком ухудшении качества звука обратитесь к квалифицированному сервисному специалисту.

≥ Не пытайтесь крепить колонки на стену иным от описанного

здесь способа.

Осторожно

Не трогайте лицевые, закрытые сетками, части колонок. Берите колонки за бока.

RQTX1312



SUBWOOFER

CENTER

FRONT



SURROUND

Page 7

Перед

эксплуатацией

Подключения радиоантенны

FM ANT

(75 )

Клейкая лента

Основной блок (задние)

Комнатная FM-антенна

(входит в комплект поставки) Закрепите этот конец антенны в том месте, где наилучший прием.

FM ANT

(75 )

Если прием радиостанций плохой, используйте наружную антенну.

≥ Отсоединяйте антенну при выключенном аппарате. ≥ Не используйте наружную антенну при грозе.

Основной блок (задние)

75 Oм коаксиальны й кабель

(в комплект поставки не входит)

Наружная FM-антенна (Использование

телевизионной антенны (в комплект поставки не входит))

Данная антенна должна устанавливаться квалифицированным техническим специалистом.

RPB

COMPONENT

VIDEO IN

COMPONENT

VIDEO OUT

COMPONENT VIDEO OUT

OPTICAL

OUT

DIGITAL AUDIO IN

OPTICAL

DIGITAL AUDIO IN OPTICAL

Телевизор

Компонентного видеокабел

(в комплект поставки не входит)

Основной блок (задние)

Оптический цифровой аудиокабель

(в комплект поставки не входит)

DIGITAL AUDIO IN

OPTICAL

Телевизор

Видеокабель

(входит в комплект поставки)

Аудиокабель

(в комплект поставки не входит)

Основной блок (задние)

AC IN

Основной блок (задние)

Сетевой шнур (входит в комплект поставки)

К сетевой розетке

Использование комнатной антенны

Использование наружной антенны

Альтернативное подключение к телевизору

VIDEO IN

VIDEO OUT

AUX

DIGITAL AUDIO IN

OPTICAL

VIDEO OUT



При наличии различных источников аудиосигнала (таких как проигрыватель Blu-ray, DVD-рекордер, видеомагнитофон и т.п.) подключите их к имеющимся входам телевизора, а выход телевизора следует затем подключить к разъему AUX или DIGITAL AUDIO IN OPTICAL главного устройства.

шаг 3 Подключение сетевого шнура

Подключение аудио- и видеоустройств

≥ Чтобы прослушать звук ТВ на звуковой системе, подключите

оптический цифровой аудиокабель, или аудиокабель. Информацию о настройках, необходимых для вывода аудиосигнала, см. в инструкции по эксплуатации соответствующих устройств.

Рекомендованное подключение к телевизору

Данное подключение обеспечивает более чистое изображение, чем разъем VIDEO OUT.



Не подключайте видео через видеомагнитофон.

Из-за установленной защиты от копирования картинка может неправильно отображаться.

После подключения оптического цифрового аудиокабеля выполните настройки, соответствующие типу аудиосигнала, воспроизводимого вашим цифровым оборудованием (B 10).

Для воспроизведения построчного видео

≥ Подключите к построчному выходу совместимого телевизора.

– Выберите “Прогрeccив.” в “Видео выход(Ч/П)” Mеню Видео. (B14)

≥ Телевизоры с входными разъемами 576/50i·50p, 480/60i·60p

совместимы с построчным видео. Если у вас телевизор другой марки, проконсультируйтесь с производителем.

Экономия электроэнергии

Основной блок будет потреблять незначительное количество энергии даже в выключенном состоянии (приблиз. 0,8 Вт). Для экономии электроэнергии отключите аппарат от розетки электрической сети, если он не будет использоваться длительное время. После включения аппарата после длительного простоя необходимо будет снова настроить некоторые параметры.



Поставляемый сетевой шнур предназначен только использования только с основным блоком. Не используйте его с другими устройствами. Также не используйте шнуры от других устройств с данным аппаратом.

Возобновление после отключения питания

Данное устройство запоминает положение при воспроизведении в случае отключения питания.

После восстановления энергоснабжения включите телевизор и основное устройство. Воспроизведение возобновится с места, на котором оно остановилось.



≥ Время, с которого начинается воспроизведение, может отличаться

на несколько секунд.

≥ Эта функция может не работать для файлов, в которых нет

возобновления воспроизведения.

≥ Положение очищается в случае открытия лотка для дисков или

извлечения устройства USB.

RQTX1312

Руководство по быстрому старту

РУССКИЙ

Page 8

шаг 4 Подготовка пульта ДУ к работе

R6/LR6, AA







Нажмите и поднимите.

Установите крышку на место.

Вставьте так, чтобы полюса (i и j) совпадали с полюсами пульта дистанционного управления.

Батарейки

ПРЕДУПРЕЖДЕНИЕ

При неправильной замене аккумулятора возникает опасность взрыва. Производить замену, используя только тот же тип аккумулятора, или равноценный ему, рекомендуемый производителем. Размещение в отходы использованных аккумуляторов производить согласно инструкциям производителя.

≥ Используйте щелочные или марганцевые батарейки. ≥ Не нагревайте и не допускайте контакта с пламенем. ≥ Не оставляйте батарейки в автомобиле с закрытыми дверьми и

окнами под прямыми солнечными лучами в течение длительного времени.

Нельзя:

≥ использовать одновременно новые и старые батарейки. ≥ использовать вместе батарейки различных типов. ≥ разбирайть батарейки и закорачивать их полюса. ≥ пытаться перезаряжать щелочные или марганцевые батарейки. ≥ использовать батарейки, если их покрытие отслоилось.

Неверное обращение с батарейками может привести к утечке электролита и повреждению или выходу из строя пульта ДУ.

Если пульт ДУ не будет использоваться длительное время, извлеките из него батарейки. Храните батарейки в прохладном темном месте.

Использование

Направьте пульт ДУ прямо на приемник сигнала (B 4), избегая препятствий.

Расстояние: Угол:

В пределах приблиз. 7 м

риблизительно 20e вверх и вниз, 30e влево и вправо

шаг 5

Easy setup (Легкая установка)

Окно Легкая установка поможет Вам произвести необходимые настройки.

Подготовка

Включите телевизор и выберите видеовход (например, VIDEO 1, AV 1 , и т.п.), к которому следует подключить домашний кинотеатр.

≥ Процедура выбора видеовхода должна быть описана в

руководстве по эксплуатации телевизора.

≥ Данный пульт ДУ позволяет выполнять самые простые операции

управления телевизором (B 4).

Нажмите [Í]1 для включения аппарата.

≥ Если экран Легкая установка появился автоматически.

Нажмите [3, 4]8 для выбора “Да”, затем нажмите

[OK]8. Следуйте выводимым сообщениям и выполняйте

настройки с помощью [3, 4, 2, 1]8 и [OK]8. ≥Язык

Выберите язык меню и экранных сообщений.

≥Формат экр. ТВ

Выберите формат картинки (соотношение сторон), соответствующий типу телевизора.

≥Конфигурация АС

Выберите режим “Окруж. Звучание (Рекомендуется)” или режим “Фронт. Звучание (другие опции)” согласно расположению колонок (B 6, Расстановка).

≥Проверка АС

Прослушайте звук в колонках, чтобы убедиться в правильном подключении колонок.

≥Громкость АС

Настройте объемное звучание колонок.

Нажмите [OK]8, чтобы завершить “Легкая установка”.



Вы можете выполнить эти настройки в любое время, выбрав “Легкая установка” в меню Ус тан овка. (B 15)

RQTX1312

РУССКИЙ

Page 9

Перед

эксплуатацией

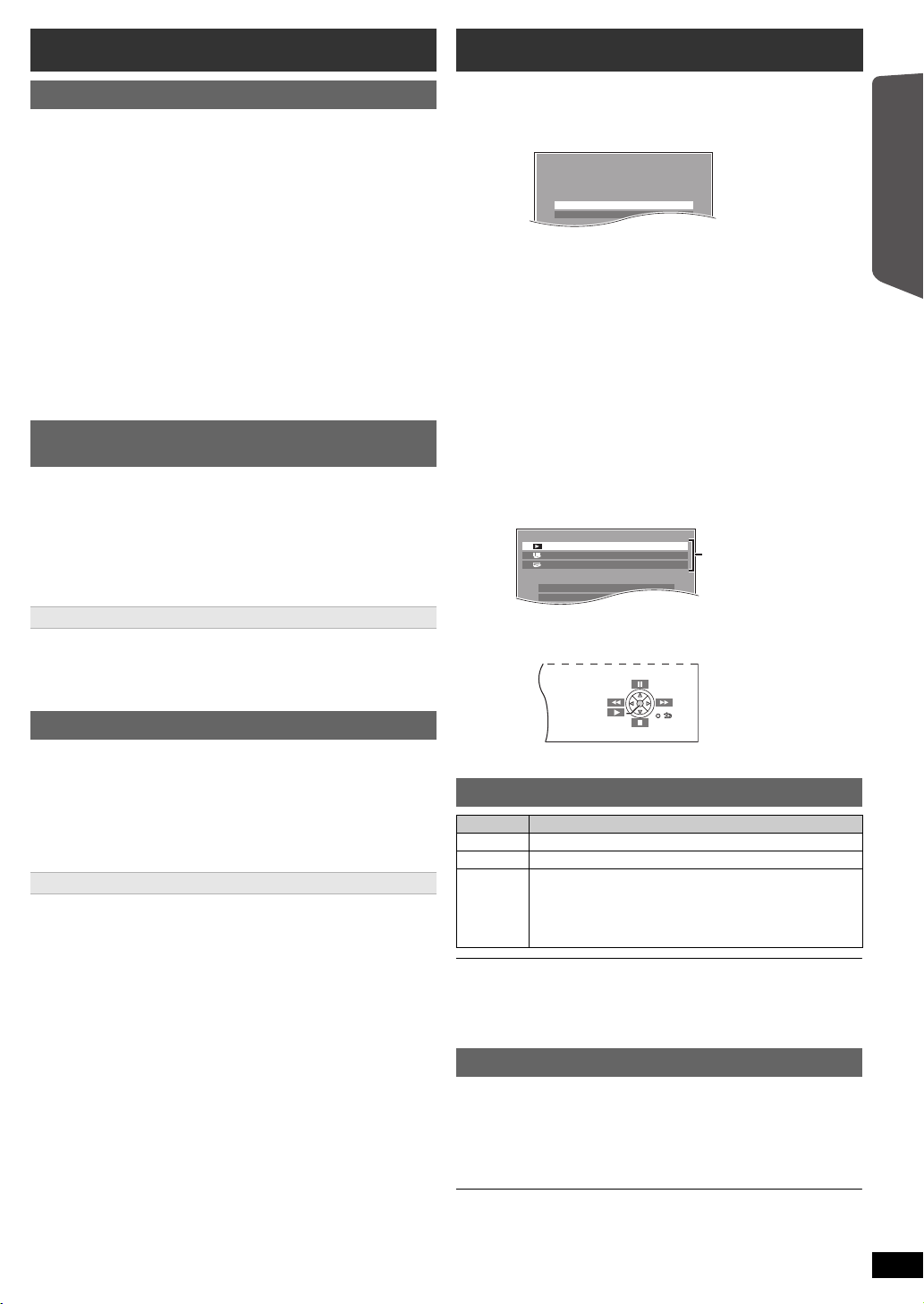

Прослушивание радио

Выбор входа

Установка

DVD/CD

например,

DVD/CD

Дом. Кинотеатр

Выбор входа Установка

Воспроизв. Диска

TOP MENU(DVD) MENU(DVD)

Доступ к воспроизведению/меню

Автоматический поиск радиостанций

Можно запомнить частоты не более 30 радиостанций.

Нажатием [RADIO]4 выберите “FM”.

Нажмите [MENU]C.

При каждом нажатии кнопки: LOWEST (стандартная заводская настройка): Поиск радиостанций будет осуществляться с минимальной частоты.

CURRENT:

Поиск радиостанций будет осуществляться с текущей частоты.

Процедура изменения частоты описана в “Ручной поиск” (Bниже).

Нажмите и удержите [OK]8.

Отпустите кнопку, когда на экране “FM AUTO”. Тюне р начнет поиск радиостанций, присваивая найденным

номера по возрастанию.

≥ После окончания поиска и переключения на последнюю найденную

станцию на дисплее отобразится “SET OK”.

≥ Если процедура автоматического поиска радиостанций завершится

неудачей, на экране отобразится “ERROR”. Предварительная настройка станций вручную (B ниже).

Прослушивание/подтверждение предварительно настроенных каналов

Нажатием [RADIO]4 выберите “FM”.

Нажмите нумерованные кнопки для выбора канала.

≥ Для выбора 2-значного номера

например, 12: [S10]2 B [1] B [2]

Или нажмите [X, W]@.

≥

Настройки FM-радиостанций отображаются и на экране телевизора.

При сильных помехах

Нажмите и удерживайте [PLAY MODE]9 пока не появится “MONO”.

Для отмены режима снова нажмите и удержите кнопку, пока не появится “AUTO ST”. ≥ Режим также будет отменен при смене частоты.

Ручной поиск

Нажатием [RADIO]4 выберите “FM”.

Нажмите [SEARCH6, SEARCH5]? для выбора

частоты.

≥ Чтобы начать автоматический поиск нажмите и удерживайте

[SEARCH6, SEARCH5]? до начала прокрутки частоты. Поиск остановится, как только будет найдена станция.

Ручной поиск радиостанций

Можно запомнить частоты не более 30 радиостанций. 1 Во время прослушивания станций радиовещания

Нажмите [OK]8.

2 Пока значение частоты мигает на дисплее

Цифровыми кнопками присвойте станции номер.

≥ Для выбора 2-значного номера

например, 12: [S10]2 B [1] B [2]

Или нажмите [X, W]@, затем нажмите [OK]8.

Частота, ранее сохраненная под данным номером, будет перезаписана новой.

Работа с меню START

Выбор необходимого источника, изменение настроек, доступ к воспроизведению/меню и т. д. осуществляется с помощью меню

START.

Нажмите [START]B для вызова меню START.

Дом. Кинотеатр

Нажмите [3, 4]8 для выбора пункта, затем нажмите

[OK]8.

≥ Для выхода нажмите [START]B.

Нажмите [3, 4, 2, 1]8 для выполнения настройки,

затем нажмите [OK]8.

“Выбор входа”

Можно выбрать требуемый источник из меню.

≥ DVD/CD (B 11), FM радио (B левый), AUX (B ниже),

DIGITAL IN

При выборе “Уст ановка”

Можно изменить настройки для данного устройства. (B 14)

Другие доступные для выбора пункты

Пункты, которые отображаются, различаются в зависимости от носителя и источника.

Если диск загружен или подсоединено устройство USB, из меню START можно получить доступ к воспроизведению или меню.

например, [DVD-V]

При появлении на экране панели управления например

Воспроизведением можно управлять с помощью указанных элементов управления.

(B ниже), USB (B 14)

, [DVD-V] (если в меню START выбрано “Воспроизв. Диска”)

Выбор источника с пульта ДУ

Нажмите Для выбора

[DVD]4 DVD/CD [RADIO]4 FM (B левый) [EXT-IN]4 При каждом нажатии кнопки:

AUX:

При подаче аудиосигнала через вход AUX.

D-IN:

Для ввода аудиосигнала через разъем DIGITAL AUDIO IN OPTICAL. (B 10) (B 14)

USB:



Подтвердите подключение аудиосигнала к разъему AUX или DIGITAL AUDIO IN OPTICAL на основном блок е при выборе соответствующих

источников (B 7). Убавьте громкость на телевизоре до минимума, а затем настройте громкость главного устройства.

Автоматическое подключение AUX

Подготовка

≥ Подтвердить аудиосоединение к клемме AUX (B 7). ≥ Установите “Авто связь AUX” в “Вкл.” (B 15).

Если в режиме ожидания аудиовход подключен через разъем AUX, основной блок включается автоматически, и в качестве источника выбирается “AUX”.



При отсутствии аудиовхода на разъеме AUX в течение 30 минут основной блок отключается.

RQTX1312

Руководство по быстрому старту

РУССКИЙ

Page 10

Прослушивание телевизора или других аудиоисточников с помощью колонок устройства

Подготовка

≥ Убедитесь, что есть подключение для передачи аудиосигнала

между этим устройством и телевизором или другими устройствами.

(B 7)

≥ Включите телевизор и/или другое устройство.

Нажмите [EXT-IN]4, чтобы выбрать источник, который используется для подключения этого устройства к телевизору или другому устройству.

≥ Для изменения звуковых эффектов и режима звука см. раздел

“Использование звуковых эффектов изо всех колонок” (B справа)

Выполнение настроек для цифрового аудиовхода

Выберите набор типов аудиосигналов от разъема DIGITAL AUDIO IN OPTICAL главного устройства. ≥ Подчеркнутые элементы являются заводскими настройками.

Доступные настройки

Режим Настройка

DUAL: (Работает только с Dolby Dual Mono)

DRC: (Dynamic Range Compression)

PCM FIX: – ON

Нажать [EXT-IN]4 несколько раз, чтобы выбрать

“D-IN”. Нажать [PLAY MODE]9, а затем [3, 4]8 для выбора

режима. Нажатием [2, 1]8 выберите необходимую

настройку.

– MAIN+SAP –MAIN –SAP “SAP” = Дополнительная аудиопрограмма

≥ Установите режим PCM FIX на “OFF”, чтобы

слушать аудио “MAIN” или “SAP”.

–ON

Настраивает разборчивость, даже при низкой громкости, сжатием диапазона самого низкого и самого высокого уровней звука. Это удобно при позднем ночном просмотре. (Работает только с

Dolby Digital)

–OFF

Воспроизводится полный динамический диапазон сигнала.

Выбирается при приеме только сигналов PCM.

–OFF

Выбирается при приеме сигналов Dolby Digital и PCM.

≥ При приеме достоверного 5.1-канального

окружающего звука выберите “OFF”.

(стереозвук)

Использование звуковых эффектов изо всех колонок

≥ С некоторыми источниками приведенные далее звуковые эффекты

могут не работать или быть недоступными.

≥ Также возможно ухудшение качества при

эффектов с некоторыми источниками звука. Если такое происходит, отключите звуковые эффекты.



При изменении эффекта объемного звучания, режима объемного шепота или режимов воспроизведения звука на экране телевизора отображается настройка, если во время воспроизведения видео выбрано “DVD/CD” или “USB”.

Эффекты объемного звучания

Нажмите [SURROUND];.

При каждом нажатии кнопки:

Для режима “Окруж. Звучание (Рекомендуется)”

STANDARD:

Звук выводится в том же виде, в котором он был записан/ закодирован. Громкость звука в колонках зависит от источника.

MULTI-CH:

Можно наслаждаться звуком с передних колонок, а также колонок окружающего звучания, даже при воспроизведении из стереоисточников. MANUAL: (B ниже)

Во время отображения “MANUAL” нажмите [2, 1]8 для выбора других режимов объемного звучания.

При каждом нажатии [2, 1]8:

DOLBY PLII MOVIE

Подходит для фильмов или видео, записанных в формате Dolby Surround. (кроме [DivX])

DOLBY PLII MUSIC

Добавляет эффекты 5.1-канального звучания к источникам стереозвука. (кроме [DivX])

S.SRD (Super Surround)

Можно услышать эффект окружающего звука при воспроизведении из стереоисточников.

STEREO

Звук через передние колонки и сабвуфер может выводиться из любого источника.

Рекомендуемые режимы для прослушивания звука телевизора или стереоисточников:

≥ DOLBY PLII MOVIE ≥ DOLBY PLII MUSIC ≥ S.SRD

Для режима “Фронт. Звучание (другие опции)”

STANDARD:

Стереофонический источник выводится в виде 2.1-канального звука. При воспроизведении объемных источников можно наслаждаться эффектом 5.1-канального окружающего звука со всеми динамиками, расположенными спереди.

STEREO:

Любой источник может быть воспроизведен в режиме стерео. Эффект объемного звучания при этом будет недоступен.

A.SRD (Улучшенный объемный звук):

Эффектом объемного звучания можно наслаждаться при любом источнике звука.

Если сигнал подается в формате Dolby Digital, также будет отображено “/DOLBY DIGITAL”.

§ Выбранный режим в “Конфигурация АС” (B 8, Easy setup (Легкая установка)).

использовании данных

RQTX1312

РУССКИЙ

Page 11

Выбор звукового режима

Этикетка обращена вверх

Нажмите [SOUND]: для выбора режима звучания.

При каждом нажатии кнопки:

EQ: Эквалайзер SUBW LVL: Уровень сабвуфера C.FOCUS: Центрфокус (Только если выбран режим “Окруж.

При отображении выбранного режима нажмите

[2, 1]8 для выполнения настройки.

Детальная информация о настройках для каждого из эффектов приведена далее.

EQ (Эквалайзер)

Можно выбрать параметры качества звука. При каждом нажатии [2, 1]8:

FLAT: Отмена (эффекты не добавляются). HEAVY: Добавляет силу в рок. CLEAR: Очищает верхний тембр. SOFT: Для фоновой музыки.

SUBW LVL (Уровень сабвуфера)

Вы можете настроить диапазон нижних частот. Аппарат автоматически выберет наиболее зависимости от воспроизводимого источника.

LEVEL 1 ,# LEVEL 2 ,# LEVEL 3 ,# LEVEL 4

^---------------------------------------------------------------------------J

≥ Заданные вами параметры сохраняются и вызываются

каждый раз при воспроизведении того же типа источника.

C.FOCUS (Центрфокус) (Действует при выборе звука по центральному каналу или при выборе DOLBY PLII (B 10).)

Можно так настроить звук из центральной колонки, чтобы он казался

ON ,------. OFF

Звучание (Рекомендуется)” в “Конфигурация АС” (B 8, Easy setup (Легкая установка)).)

приемлемые настройки в

выходящим из области телевизора.

Использование приглушенного объемного звучания

Можно усилить звуковой эффект при воспроизведении 5.1канального звука с низким уровнем громкости. (Удо бн о для ночного просмотра.)

Нажмите [–W.SRD]F.

При каждом нажатии кнопки: ON ,------. OFF

Настройка уровня громкости колонок во время воспроизведения

Только если выбран режим “Окруж. Звучание (Рекомендуется)” в “Конфигурация АС” (B 8, Easy setup (Легкая установка))

(Действует при воспроизведении 5.1-канального звука или при выборе DOLBY PLII/“S.SRD” (B 10).)

Нажать и удерживать [–CH SELECT]: для выбора

колонки.

При показе канала колонки нажмите [–CH SELECT]:. например,L# C# R# RS# LS# SW

≥ Можно настроить низкочастотный динамик (SW) только, если

диск имеет канал для низкочастотного динамика.

≥ Если отображается “S”, отрегулировать можно только канал

колонки объемного звучания. Одновременно будут регулироваться уровни обеих колонок объемного звучания.

Пока выбраны “C”, “RS”, “LS”, “SW” или “S”.

Нажать [3]8 (увеличить) или [4]8 (уменьшить) для

^---------------------------------------------}

регулировки уровня громкости каждой колонки.

C, RS, LS, SW, S: от `6 дБ до i6 дБ (L, R: Pегулируется только баланс.) (B ниже)

Настройка баланса колонок во время воспроизведения

Для режима “Окруж. Звучание (Рекомендуется)”

Баланс фронтальных колонок

Для режима “Фронт. Звучание (другие опции)”

Баланс фронтальных колонок и колонок объемного звучания

Нажмите и удерживайте [–CH SELECT]:, чтобы

выбрать “L” или “R”.

Пока выбраны “L” или “R”.

Нажать [2, 1]8 для регулировки баланса передней колонки.

§ Выбранный режим в “Конфигурация АС” (B 8, Easy setup (Легкая установка)).

Основное воспроизведение

Подготовка

Для показа картинки включите телевизор и выберите видеовход (например, VIDEO 1, AV 1, и т.п.), к которому подключен домашний кинотеатр.

Нажмите [Í]1 для включения аппарата.

Нажмите [DVD]4 для выбора “DVD/CD”.

Нажмите [< OPEN/CLOSE]2 для открытия дискового

лотка. Установите диск.

≥ Двусторонние диски вставляйте

стороной для воспроизведения вверх.

Нажмите [1PLAY]5, чтобы начать воспроизведение.

≥ Нажать [r, VOL, s]= для регулировки громкости.



≥ При нажатии [< OPEN/CLOSE]2 для закрытия лотка диска данное

устройство автоматически начинает воспроизведение находящегося в лотке диска.

[MP3] [JPEG] [DivX] – Будет воспроизведено только содержимое текущей группы. – При наличии содержимого MP3, JPEG и DivX в текущей группе будет

воспроизведен только один тип содержимого. (Приоритет: MP3 # JPEG # DivX)

Для начала воспроизведения можно выбрать элемент желаемого содержимого. (B 12, Использование меню навигации)

≥

ПРИ ОТОБРAЖEHИИ MEHЮ ДИCKИ ПРOДOЛЖAЮT BРAЩATЬCЯ.

Нажмите [∫ STOP]5 после завершения воспроизведения для защиты двигателя устройства, экрана телевизора и пр.

≥ Общее количество заголовков может отображаться некорректно на

iR/iRW.

Основные элементы управления

Воспроизведение одним касанием: [1 PLAY]5

(в режиме ожидания) Аппарат автоматически включится и начнет проигрывать диск, находящийся в лотке.

Стоп: [∫ STOP]5

Позиция запоминается, пока “RESUME” отображается на дисплее основного бло ка. [DVD-V] [VCD] [CD] [MP3] [DivX] Данное устройство может запомнить позицию возобновления воспроизведения последних 5 дисков.

≥ Нажмите [1 PLAY]5 для

– Сведения о возобновлении после отключения питания см. на

странице 7.

Нажмите повторно [∫STOP]5 для удаления положения остановки.

≥

Пауза: [; PA USE ]5 ≥ Нажмите [1 PLAY]5 для возобновления воспроизведения.

Пропуск: [SKIP:,SKIP9]5

Поиск: [SEARCH6, SEARCH5]5 (во время воспроизведения) Показ с замедленной скоростью: [SEARCH6, SEARCH5]5

(во время паузы)

≥ Поиск: До 4 шагов

Показ с замедленной скоростью: До 3 шагов

≥ Нажмите [1 PLAY]5 для начала нормального воспроизведения. ≥ [VCD] [DivX]

Покадровое воспроизведение (во время паузы)

[DVD-V] : [2;, ;1]8 [DVD-V] [VCD] [DivX] : [; PA USE]5 (только вперед)

Выбор пунктов на экране: [3, 4, 2, 1, OK]8 [3, 4, 2, 1]8: Выбор [OK]8: Подтверждение

Ввод номера: Нумерованные кнопки [DVD-V] [VCD] [CD] например, Для выбора 12: [

Показ с замедленной скоростью: Только вперед.

возобновления.

S10]2 B [1] B [2]

типа

Перед

эксплуатацией

дисков

Воспроизведение

Other OperationsReference

РУССКИЙ

RQTX1312

Page 12

[DVD-V] Показ верхнего меню диска: [TOP MENU]7

/ .../Underwater.MP3

1/3

.. Perfume

Underwater

Fantasy planet Starpersons1

00:02:40

Группа (Папка): Содержимое (Файл/Дорожка):

: MP3/CD-DA

: JPEG

: DivX

Истекшее время

Музыкальн. программа

1 2 3 4 5

Track 1

Track 2 Track 3 Track 4

/ .../Track 1.MP3

RND

1/10

Track 1

Track 2 Track 3 Track 4

[DVD-V] Показ меню диска: [MENU]C

Возврат к предыдущему окну: [RETURN]D

[VCD] (с управлением воспроизведения)

Показ меню диска: [RETURN]D Включение/отключение функции управления воспроизведением (PBC): [MENU]C

Дисплей основного блока: [FL DISPLAY]E

[DVD-V] [MP3] [DivX]

Индикация времени ,-. Информационный дисплей

[JPEG]

,-.Номер содержимого

SLIDE

Воспроизведение из выбранного пункта

Использование меню навигации

[CD] [MP3] [JPEG] [DivX]

Можно выбрать воспроизведение, начиная с нужного элемента, в то время как отображается экран меню навигации.

например, Диск с данными

Нажмите [3, 4]8 для выбора пункта и нажмите [OK]8.

≥ Нажмите [2, 1]8 для постраничного просмотра.

Воспроизведение начнется с выбранного содержимого.

[MP3] [JPEG] [DivX]

≥ Чтобы вернуться к предыдущей папке, нажмите [RETURN]D. Это

можно сделать, выбрав “” в меню.

≥ Максимум: 16 символов для названия файла/папки. ≥ Будет воспроизведено только содержимое ≥ При наличии в текущей группе содержимого MP3, JPEG и DivX

воспроизведение будет основано на выбранном типе содержимого.

Выбор изображений в меню контрольных изображений

[JPEG]

Во время показа картинки нажмите [TOP MENU]7,

чтобы вызвать меню миниатюр.

например,

Нажмите [3, 4, 2, 1]8 для выбора картинки и

нажмите [OK]8.

≥ Нажмите [SKIP:,SKIP9]5 для постраничного

просмотра.

∫ Вращение изображения

Когда отображается изображение, нажмите [3, 4, 2, 1]8, чтобы повернуть его.

текущей группы.

Другие режимы воспроизведения

Запрограммированное и произвольное воспроизведение

[CD] [MP3] [JPEG] [DivX]

Подготовка

При остановленном воспроизведении нажмите

[PLAY MODE] воспроизведения.

При каждом нажатии кнопки:

[CD] [MP3] Меню Музыкальн. программа [JPEG] Меню Программа изображ. [DivX] Меню Видео программа

RND (Случайное) меню Выход из программы и случайных меню

Запрограммированное воспроизведение (до 30 пунктов)

Нажмите [3,4]8 для выбора пункта и нажмите [OK]8.

например, [MP3]

≥ Если выбрано содержимое, оно будет запрограммировано.

Повторите данную процедуру для программирования других пунктов.

≥ ≥ [MP3] [JPEG] [DivX] Чтобы вернуться к предыдущей папке,

нажмите [RETURN]D. Это можно также сделать, выбрав “” в меню.

Нажмите [1PLAY]5, чтобы начать воспроизведение.

Для удаления выбранной программы

1 Нажмите [1]8, затем нажмите [3,4]8 для выбора программы. 2 Нажмите [CANCEL]3.

Для удаления целой программы

Нажмите несколько раз [1]8 для выбора “Уда ли ть все” и нажмите [OK]8.

Программа целиком удаляется также при открытии лотка диска, выключении аппарата или выборе другого источника.

Произвольное воспроизведение

[CD] Все дорожки будут воспроизведены в случайном порядке. [MP3] [JPEG] [DivX] Содержимое MP3/JPEG/DivX выбранной группы

будет воспроизведено в случайном порядке

[MP3] [JPEG] [DivX]

Нажмите [3, 4]8 для выбора желаемой группы и нажмите [OK]8.

например, [MP3]

≥ Чтобы вернуться к предыдущей папке, нажмите [RETURN]D.

Это можно сделать, выбрав “” в меню.

[MP3] [JPEG] [DivX]

Нажмите [3, 4]8, чтобы выбрать желаемое содержимое

§ При наличии содержимого MP3, JPEG и DivX случайное воспроизведение будет основано на выбранном типе содержимого.

Нажмите [1 PLAY]5, чтобы начать

воспроизведение.

, чтобы выбрать режим

, и нажмите [OK]8.

RQTX1312

РУССКИЙ

Page 13

Повторное воспроизведение

1/5

Выкл.

Поиск заголовка

Текущий пункт

Название пункта

например, [DVD-V] меню 1 (Диск)

Выкл.

Поиск раздела

1/5

Текущие настройки

например, [DVD-V] меню 1 (Диск)

Данная функция работает, только если может отображаться истекшее время воспроизведения. Она также работает с содержимым в формате JPEG.

Во время воспроизведения нажать и удерживать [–REPEAT]9 для отображения режима повтора.

Во время отображения режима повтора нажать [–REPEAT]9, чтобы выбрать элемент для повторного воспроизведения.

например, [DVD-V]

`Глава ---. `Заг-к ---. `Выкл.

^-------------------------------------------------------b

Для отмены выберите “Выкл.”.

В зависимости от типа диска и режима воспроизведения пункты отобразятся по-разному.



Случайный режим будет отменен при изменении режима повтора.

Скорость воспроизв.

[DVD-V]

Для изменения скорости воспроизведения

– от “k0.6” дo “k1.4” (с шагом 0,1)

Нажмите [1PLAY]5 для возврата к нормальному воспроизведению.

≥ ≥ После изменения скорости

– Dolby Pro Logic II не оказываетникакого влияния. – Вывод переключается в 2-канальный стереорежим. – Частота дискретизации 96 кГц конвертируется в 48 кГц. В зависимости от способа записи диска эта функция может не работать.

≥

Режим повтора

(B левый, Повторное воспроизведение)

Повтор A-B (Для повтора выбранной секции) За исключением [JPEG] [DivX] Нажмите [OK]8 в начальной и конечной точках. ≥ Выберите “Выкл.” для отмены.

Getting StartedOther OperationsReference

Использование экранных меню

Нажмите [FUNCTIONS]6 для показа экранного меню.

При каждом нажатии кнопки:

меню 1 (Диск) меню 2 (Видео) меню 3 (Аудио) выxoд

Нажмите [3, 4, 2, 1]8 для выбора пункта и

нажмите [OK]8.

Нажмите [3, 4]8 для выполнения настроек и

нажмите [OK]8.

Отображаемые элементы будут различаться в зависимости от типа диска.

меню 1 (Диск)

Поиск дорожки, Поиск заголовка, Поиск содержания, Поиск раздела

Для начала с определенного пункта

например, [DVD-V]: T2 C5 Чтобы выбрать 12: [S10]2 B [1] B [2] B [OK]8

Аудио

Субтитры

[DVD-V] (с несколькими субтитрами)

Для выбора языка субтитров

≥ На iR/iRW, номер субтитра может показываться для тех

субтитров, которые не отображаются.

Угол

[DVD-V] (с несколькими углами)

Для выбора угла видео

меню 2 (Видео)

Режим перехода

Выберите способ преобразования для видеовыхода, соответствующий типу материала Авто, Видео

≥ Когда содержимое искажено, выберите “Видео”. ≥ На некоторые источники это может не оказывать влияния.

Масштабирование

Чтобы выбрать зум Стандарт

, 1, 2, 3

меню 3 (Аудио)

Усиление диалогов

Для облегчения прослушивания диалогов в фильмах

[DVD-V] [DivX] (Dolby Digital, 3-канальный и выше, с диалогами, записанными в центральном канале)

Выкл., Вкл.

дисков

Воспроизведение

[DVD-V] [DivX] (с несколькими звуковыми дорожками)

Для выбора звуковой дорожки в звукозаписи

[VCD]

Для выбора “L”, “R”, “L+R” или “L R”

Фактически, операции зависят от диска. Внимательно прочтите инструкцию по диску.

Тип сигнала/данные

LPCM/ D/DTS

§ Во время воспроизведения источника DTS из динамиков не будет издаваться звук.

≥ [DivX] При замене аудио или диска видео DivX перед началом

воспроизведения может пройти какое-то время.

/MP3/MPEG: Тип сигнала

RQTX1312

РУССКИЙ

Page 14

Воспроизведение с

Mеню

Элемент

Текущие настройки

устройства USB

Вы можете подключить и осуществлять воспроизведение дорожек или файлов (B 16) с устройств USB, предназначенных для хранения большого объема информации. Устройства, определяемые как устройства USB для хранения большого объема информации: – Запоминающие устройства USB, поддерживающие только

непрерывную передачу данных.

Подготовка

≥ Перед подключением любого запоминающего устройства USB к

данному аппарату обязательно создайте резервную копию данных.

≥ Не рекомендуется

Устройство USB, подключенное с помощью кабеля, не будет распознаваться данным аппаратом.

Подключите устройство USB (в комплект поставки не

входит) к порту USB ( 6). При нажатии [EXT-IN]4 для выбора “USB” данное

устройство автоматически начнет воспроизведение содержимого USB-устройства.

≥ Для воспроизведения выбранной записи нажмите [∫ STOP]5 и

обратитесь к “Воспроизведение из выбранного пункта” (B 12).

≥ Что касается других функций, то они подобны описанным в

разделе “Воспроизведение дисков” (B 11 дo 13).

использовать удлинительный кабель USB.



≥ Максимально: 189 папок (за исключением корневой), 1900 файлов,

16 символов для имени файла/папки.

≥ При подключении многопортового устройства USB для считывания карт

может быть выбрана только одна карта памяти. Обычно вставляется первая карта памяти.

Изменение настроек проигрывателя

Нажатием [DVD]4 выберите “DVD/CD”.

Нажать [START]B для отображения меню START.

Нажатием [3, 4]8 выберите “Установка”, затем

нажмите [OK]8.

Установка

Язык

Видео

Аудио

Другие

Нажмите [3,4]8 для выбора меню и нажмите [OK]8.

Нажмите [3,4]8 для выбора пункта и нажмите [OK]8.

Нажмите [3, 4]8 для выполнения настроек и

нажмите [OK]8.

≥ Для возврата в предыдущее окно нажмите [RETURN]D. ≥ Для выхода из экрана, нажмите [START]B. ≥ Настройки останутся неизменными даже при переключении

аппарата в режим ожидания.

≥ Подчеркнутые значения в следующих меню являются

стандартными заводскими настройками.

Дисплей

Аудио

Субтитры

Меню DVD

Настроить RETURN

: Русский

: Английский

: Авто

: Английский

Меню Язык

Дисплей

Выберите язык для экранных сообщений.

≥ English ≥ Русский ≥ Magyar ≥ Polski ≥ Çesky

Аудио

Выберите язык звукового сопровождения.

≥ Английский ≥ Русский ≥Венгерский ≥Польский ≥ Чешский

Субтитры

Выберите язык субтитров.

≥ Авто ≥ Немецкий ≥ Русский ≥Венгерский ≥Польский ≥ Чешский ≥ Выкл.

Меню DVD

Выберите язык для меню диска.

≥ Английский ≥ Русский ≥Венгерский ≥Польский ≥ Чешский

§ Некоторые диски запускаются на определенном языке, несмотря

на ваши изменения. Если выбранный язык недоступен на диске, используется язык по умолчанию. Есть диски, где язык можно переключить только в окне меню (B 12).

≥

Français

≥

Французский

≥ Английский ≥Французский ≥Испанский

≥ Французский ≥Испанский ≥ Немецкий

≥ Español ≥Deutsch

≥ Испанский ≥ Немецкий

Меню Видео

Формат экр. ТВ

Выберите настройки, отвечающие характеристикам телевизора.

: Широкоэкранный телевизор (16:9)

≥ 16:9 ≥ 4:3 Pan&Scan: Обычный телевизор (4:3)

Края широкоформатных изображений будут обрезаться (если это не запрещено диском).

≥ 4:3 Letterbox: Обычный телевизор (4:3)

Широкоформатная картинка отображается с черными полосами снизу и сверху.

Задержка времени

При подключении к плазменному телевизору выполните настройки, если вы заметите, что звук и картинка выходят несинхронно.

≥ 0ms ≥ 80ms ≥ 100ms

ТВ система

Выберите соответствующий источник выходного сигнала при подключении к телевизору (B 16, Видеосистемы).

≥ NTSC: При подключении к телевизору NTSC.

: При подключении к телевизору PAL.

≥ PAL ≥ Авто: Выбирает оригинальный источник выходного сигнала при

Видео выход(Ч/П)

(Действует только при использовании разъема COMPONENT VIDEO OUT.)

Выберите “Прогрeccив.” только при подключении к телевизору, совместимому с прогрессивным выходом.

≥ Чересстроч.

≥ 20ms ≥ 40ms ≥ 60ms

воспроизведении дисков PAL или NTSC.

≥ Прогрeccив.

РУССКИЙ

RQTX1312

Page 15

Меню Аудио











Фактическое положение колонок

Идеальное положение колонок

Основное расстояние при прослушивании

Примерные размеры помещения

Окружность с радиусом, равным постоянному основному расстоянию при прослушивании

Динамич. диапазон

≥ Вкл.: Подрегулируйте четкость даже при малой громкости. Удобно

для просмотра в позднее время. (Работает только с Dolby

Digital)

≥ Выкл.

: Воспроизводится полный динамический диапазон сигнала.

Настройка динамика

Выберите время задержки для колонок. (Действует только при выборе режима “Окруж. Звучание

(Рекомендуется)” в “Конфигурация АС” (B 8, Easy setup (Легкая установка)).) (Тольк о центральная колонка и колонки объемного звучания)

Для оптимального прослушивания 5.1-канального звука все колонки, исключая сабвуфер, должны находиться на одном расстоянии от слушателя. Если центральная колонка и колонки объемного звучания расположены ближе к слушателю, отрегулируйте задержку воспроизведения звука для компенсации этой разницы.

Если или расстояние a или b менее c, найдите разницу по таблице и введите соответствующее значение.

a Центральная колонка b

Разница (Прибл.)

Настройка

30 см 1ms 150 см 5ms 60 см 2ms 300 см 10ms

90 см 3ms 450 см 15ms 120 см 4ms 150 см 5ms

Задержка Ц (Задержка воспроизведения через центральную колонку):

≥

0ms, 1ms, 2ms, 3ms, 4ms, 5ms

Выберите время задержки воспроизведения звука через центральную колонку.

≥ Задержка Л/П тыл. (Задержка воспроизведения через Левую/

Правую колонки объемного звучания):

0ms

, 5ms, 10ms, 15ms

Выберите время задержки воспроизведения звука через колонки объемного звучания.

≥ Тестовый звук:

Используйте тестовый сигнал, чтобы прослушать выходное звучание динамиков и подтвердить их подключение. Тестов ый сигнал будет выводиться по каждому каналу в

следующем порядке. Левый, Центральный, Правый, Правый окр. звучания, Левый окр. звучания, Сабвуфер

Чтобы остановить тестовый сигнал, нажмите [RETURN]D.

Колонка объемного звучания

Разница (Прибл.) Настройка

Меню Другие

Регистрация DivX [DivX]

Показ регистрационного номера аппарата. Данный код необходим при покупке и воспроизведении содержимого DivX Video-on-Demand (Видео по запросу) (VOD) (B 16).

Отмена регистрации DivX [DivX]

Отображение кода отмены регистрации аппарата. Данный код отмены регистрации необходим для отмены регистрации устройства (B 16). Данная настройка может быть осуществлена только после воспроизведения содержимого DivX VOD первый раз.

Авто связь AUX

≥ Вкл.: Если данное устройство находится в режиме ожидания,

≥ Выкл.

Время вос. слайда

Установите скорость слайд-шоу. ≥ 3 секунд

Легкая установка

Можно выполнить основные настройки для оптимизации системы домашнего кинотеатра. (B 8)

Яркость экрана

Настройте яркость дисплея аппарата и индикатора.

≥ Яркий ≥ Тусклый: Темный дисплей. ≥ Авто: Дисплей темный, но становится ярче при выполнении

Режим сохр.экрана

Это предотвратит “выгорание” экрана телевизора.

≥ Выкл. ≥ Подож.5 мин

Защита от детей

Установите уровень для ограничения просмотра детьми дисков DVD-Video. Настройка ограничения просмотра детьми (При выборе уровня 8)

≥ от 1 дo 7 ≥ 8 Без огранич

При установке уровня ограничения просмотра детьми на экране появится окно ввода пароля. Пароль по умолчанию — “8888”. Введите с помощью цифровых кнопок четырехзначный пароль и нажмите [OK]8. Пароль по умолчанию можно изменить (B ниже)

Не забудьте свой пароль.

При установке диска DVD-Video, превышающий уровень ограничения просмотра детьми, на экране появится сообщение. Следуйте экранным указаниям.

Установите пароль

Измените пароль для “Защита от детей”. При первом изменении пароля:

Пароль по умолчанию — “8888”. Следуйте экранным указаниям.

Восстанов. установки по умолч.

Возвращает все значения в меню Устан овка к настройкам по умолчанию, кроме пароля и уровня рейтингов.

Нажатием [2, 1]8 выберите “Да”, затем нажмите [OK]8. Выключите устройство, а затем включите снова.

устройство включится и изменит источник на “AUX” при наличии аудиосигнала в разъеме AUX. (B 9)

≥ 5 секунд ≥ 10 секунд ≥ 15 секунд

некоторых операций.

: Если в течение 5 минут не будет выполнено ни

одной операции, будет показана экранная заставка. Экран восстановится при выполнении каких-либо операций. (Это невозможно во время воспроизведения.)

Getting StartedPlaying DiscsДругие операции

Справочная

информация

RQTX1312

РУССКИЙ

Page 16

Информация о DivX

Нужно зарегистрировать

устройство для воспр. DivX-защищ.

видео

Код регистрации:XXXXXXXXXX

Зарегистрируйте на

http://vod.divx.com

10 буквенно-цифровых символо

О DIVX ВИДЕО:

DivX® – это формат цифрового видео, разработанный компанией DivX, Inc. Это устройство официально сертифицировано как DivX

Certified

и поддерживает воспроизведение видео DivX. Посетите

сайт divx.com для получения дополнительной информации и программных средств для конвертирования ваших файлов в формат

DivX.

О DIVX ВИДЕО НА ЗАКАЗ:

Для воспроизведения приобретенных фильмов видео на заказ (“VOD”) данное устройство, сертифицированное как DivX Certified

должно быть зарегистрировано. Для получения своего кода регистрации перейдите в раздел DivX VOD меню настройки устройства. Для получения более подробной информации о порядке регистрации посетите сайт vod.divx.com.

Показ регистрационного кода аппарата

(B 15, “Регистрация DivX” в меню Другие)

≥ После воспроизведения содержимого DivX VOD первый раз,

“Регистрация DivX” невозможно выбрать, пока регистрация аппарата не будет отменена.

≥ При покупке передачи DivX VOD с помощью регистрационного

кода, отличного от кода данного аппарата, воспроизведение такой передачи невозможно.

Отмена регистрации аппарата

Выбрать “Отмена регистрации DivX” (B 15) и следовать инструкциям на экране. Используйте код отмены регистрации, чтобы отменить регистрацию на сайте http://vod.divx.com.

Файлы DivX, которые могут быть воспроизведены только заданное количество раз

Некоторое содержимое DivX VOD может воспроизводиться заданное количество раз. При воспроизведении этого содержимого отображается количество выполненных воспроизведений и начальное их количество.

≥ Оставшееся количество воспроизведений уменьшается с каждым

воспроизведением программы.

Функция возобновления (B 11, [∫ STOP]5) не работает.

Носители, которые можно воспроизвести

Рекламные диски

Тип носителя/

Логотип

DVD-Video Музыкальные и видео-

Video CD Музыкальные диски с

Примечания

диски высокого качества

видео Включая SVCD

(В соответствии с IEC62107)

CD Музыкальные диски [CD]

Обозначен

как

[DVD-V]

[VCD]

Записанные диски и USB-устройства

Тип носителя/

Логотип

Форматы

DVD-R/RW ≥Формат DVD-Video

≥ Формат MP3 ≥ Формат JPEG ≥ Формат DivX

DVD-R DL ≥ Формат DVD-Video

rR/rRW/rRDL ≥ Формат iVR (iR/iRW

CD-R/RW ≥Формат CD-DA

USB-устройство

≥ Перед воспроизведением финализировать диск на устройстве, на

котором выполняется его запись

≥ Воспроизведение всех вышеупомянутых носителей в некоторых

случаях может быть невозможно из-за типа носителя, условий записи, способа записи или создания файлов (B 17, О файлах

MP3/JPEG/DivX).

≥ Во время воспроизведения источника DTS из динамиков не будет

выводиться звук.

Примечания по использованию двухсторонних дисков DualDisc

Сторона двустороннего диска, содержащая цифровое аудио, не отвечает требованиям технической спецификации формата Compact Disc Digital Audio (CD-DA). Поэтому их воспроизведение невозможно.

≥ Формат DivX

Video Recording)

≥ Формат MP3 ≥ Формат JPEG ≥ Формат DivX

Обозначен

как

[DVD-V]

[MP3]

[JPEG]

[DivX]

[DVD-V]

[DivX]

[DVD-V]

[CD]

[MP3]

[JPEG]

[DivX] [MP3]

[JPEG]

[DivX]

Невоспроизводимые диски

Blu-ray диски, HD DVD, AVCHD диски, DVD-RW версии 1.0, DVDAudio, DVD-ROM, DVD-VR, CD-ROM, CDV, CD-G, SACD, DTS музыкальные диски, WMA диски и Photo CD, DVD-RAM и “Chaoji VCD”, доступные на рынке, включая CVD, DVCD и соответствующие требованиям IEC62107.

SVCD, не

Видеосистемы

Данный аппарат может осуществлять воспроизведение в системах PAL и NTSC, но “ТВ система” (B 14) аппарата должна соответствовать системе вашего телевизора.



В зависимости от системы PAL видеозаписи на диске, изображение может неправильно отображаться на телевизоре с системой NTSC.

Указания по обращению с компакт-дисками

≥ Не наклеивайте на диск наклейки. Они могут вызвать коробление

диска, сделав воспроизведение невозможным.

≥ Не пишите на стороне этикетки ручкой или другими пишущими

предметами.

≥ Не применяйте чистящие аэрозоли, бензин, разбавители красок,

антистатики и любые другие растворители.

≥ Не используйте несоответствующие приспособления защиты и

крышки.

≥ Не используйте следующие диски:

– Диски со

– Поцарапанные или треснувшие диски. – Диски нестандартной формы, например, в виде сердца.

следами от клейких материалов от наклеек и этикеток

(диски из проката и т.п.).

RQTX1312

РУССКИЙ

Page 17

О файлах MP3/JPEG/DivX

Не менее 30 мм

от ‰7,0 мм до ‰9,4 мм

Стена или колонна от 3 мм до 5 мм

‰4,0 мм









A 12,3 мм B 106,7 мм C 40 мм D 40 мм

[MP3] (Расширение: “.MP3”, “.mp3”)

≥ Частота дискретизации и степень сжатия:

–8кГц, 11,02 кГц, 12 кГц, 16 кГц, 22,05 кГц, 24 кГц

(от 8 кб/с до 160 кб/с), 32 кГц, 44,1 кГц и 48 кГц (от 32 кб/с до 320 кб/с)

≥ Теги ID3: версии 1, 2

[JPEG] (Расширение: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

≥ Отображаются JPEG файлы, полученные с помощью цифровых

камер, соответствующих версии 1.0 стандарта DCF (Design rule

for Camera File system). – Измененные, отредактированные

компьютере файлы могут не отображаться.

≥ Данный аппарат не отображает анимированные картинки

MOTION JPEG и другие аналогичные форматы, фотографии в

формате, отличном от JPEG (например, TIFF), и не воспроизводит фотографии с присоединенным звуковым сопровождением.

[DivX] (Расширение: “.DIVX”, “.divx”, “.AVI”, “.avi”)

≥ Файлы DivX, размером более 2 ГБ или не имеющие индекса,

могут воспроизводиться некорректно на данном аппарате.

≥ Данный

≥ Порядок данных при отображении в меню и на экране компьютера

≥ Данный аппарат не может воспроизводить файлы, записанные в

DVD-R/RW

≥ Диски должны отвечать стандарту UDF bridge (UDF 1.02/ISO9660). ≥ Данный аппарат не поддерживает мультисессионные диски. Будут

CD-R/RW

≥ Диски должны соответствовать стандарту ISO9660, уровень 1 или

≥ Данный аппарат поддерживает мультисессию, однако, при наличии

USB-устройство

≥ Не гарантируется возможность подключения данного аппарата ко

≥ Данный аппарат не поддерживает зарядку устройств через USB. ≥ ≥ Данное устройство поддерживает полноскоростной режим USB 2.0.

аппарат поддерживает все разрешения до максимум

720k480 (NTSC)/720k576 (PAL).

может различаться.

пакетном режиме.

воспроизводиться только файлы, записанные в основную сессию.

2 (за

исключением расширенных форматов).

многих сессий на диске, для начала воспроизведения может потребоваться больше времени. Во избежание данного эффекта поддерживайте количество сессий на минимальном уровне.

всем устройствам USB.

Поддерживаются файловые системы FAT12, FAT16 и FAT32.

или сохраненные на

Варианты установки колонок

Крепление на стене

Все колонки (за исключением сабвуфера) можно повесить на стены.

≥ Стены или колонны, к которым будут крепиться колонки, должны

быть способны выдерживать нагрузку 10 кг на дюбель. Перед креплением колонок на стену проконсультируйтесь со строителями. Неверная установка может стены и колонок.

1 Вверните винт (в комплект поставки не входит) в стену.

2 Надежно наденьте колонку отверстием(отверстиями) на

винт(винты).

∫ Советы

Используйте перечисленные ниже измерения для определения точек крепления на стене. ≥ Оставьте как минимум 20 мм пространства над колонкой и по 10 мм

с каждой стороны, чтобы обеспечить достаточное пространство для установки колонки.

привести к повреждению

Getting StartedPlaying DiscsOther Operations

Обслуживание

Чистите аппарат мягкой сухой тканью

≥ При чистке данного аппарата запрещается использовать спирт,

разбавители лаков и красок или бензин.

≥ Перед использованием влажных салфеток для чистки внимательно

прочтите инструкцию по их применению.

Не используйте имеющиеся в продаже средства для чистки линз, т.к. они могут привести к

линзы не требуется, хотя это зависит от условий работы.

Перед перемещением аппарата, убедитесь в том, что в лотке отсутствует диск. В противном случае возможно повреждение и

аппарата, и диска.

сбоям в работе. Обычно чистка

RQTX1312

Справочная

РУССКИЙ

информация

Page 18

Руководство по устранению неисправностей

Прежде чем обращаться в сервисную службу, выполните следующие проверки. Если некоторые проверки кажутся сомнительными, или предложенные на следующих страницах методы устранения неполадок не помогли, обратитесь к дилеру за дополнительными указаниями.

Питание

Нет питания.

Вставьте вилку в розетку до упора. (B 7)

Аппарат автоматически включится в режим ожидания.

≥ Таймер ночного режима был включен, и запрограммированное

время истекло. (B 4)

≥ Основной блок автоматически переключится в режим ожидания

через 30 минут отсутствия активности. (B 4)

≥ Работало автоматическое подключение AUX. (B 9)

На дисплее аппарата отобразится

Темный дисплей.

Выберите “Яркий” в “Яркость экрана” в меню Другие. (B 15)

“NO PLAY”

≥ Был вставлен невоспроизводимый диск; вставьте

воспроизводимый диск. (B 16)

≥ Был вставлен чистый диск. ≥ Вставлен нефинализированный диск.

“NO DISC”

≥ В лотке отсутствует диск; вставьте диск. ≥ Диск вставлен неверно; вставьте диск правильно. (B 11)

“OVER CURRENT ERROR”

Устройство USB потребляет слишком много энергии. Переключитесь в режим “DVD/CD”, извлеките устройство USB и выключите аппарат.

“F61”

Проверьте правильность подключения колонок. Если проблема не была устранена, свяжитесь с дилером. (B 6)

“F76”

Проблема с питанием. Проконсультируйтесь с дилером.

“DVD U11”

Возможно, диск загрязнен. Протрите диск.

“ERROR”

Выполнена ошибочная операция. Прочтите инструкцию и повторите попытку.

“DVD H∑∑” “DVD F∑∑∑”

∑ указывает номер. ≥ Возникла проблема. Номер после “H” и “F” зависит от состояния

аппарата. Выключите аппарат, а затем включите его снова. Или отключите аппарат, извлеките вилку из розетки и затем вставьте ее обратно.

≥ Если номер не исчез, обратитесь в ремонт.

“REMOTE 1” или “REMOTE 2”

Сравните режимы на главном устройстве и пульте дистанционного управления. В зависимости от отображаемого номера (“1” или “2”), нажмите и удерживаите [OK]8 и соответствующую кнопку с цифрои ([1] или [2]) не менее чем 2 секунды. (B 4)

Основные операции

Аппарат не реагирует на нажатие кнопок.

≥ Данное устройство не воспроизводит диски, отличающиеся от

перечисленных в настоящем руководстве пользователя. (B 16)

≥ Аппарат может работать некорректно из-за молнии, статического

электричества или некоторых других внешних факторов. Выключите аппарат, а затем включите его снова. Или отключите аппарат, извлеките вилку из розетки а затем вставьте ее обратно.

≥ Образовался конденсат. Подождите

испарения влаги.

Аппарат не реагирует на нажатие кнопок на пульте ДУ.

≥ Проверьте правильность установки батареек в пульт ДУ. (B 8) ≥ Батарейки разрядились. Установите новые батарейки. (B 8) ≥ Направьте пульт ДУ на ИК-приемник сигнала в аппарате и

повторите попытку. (B 4)

от 1 до 2 часов до полного

На нажатие кнопок на пульте ДУ реагируют другие устройства.

Измените режим работы пульта ДУ. (B 4)

Невозможно отобразить меню START.

Извлеките диск, а затем снова нажмите [START]B.

Изображение или звук отсутствуют.

≥ Проверьте подключение телевизора или колонок. (B 6, 7) ≥ Проверьте настройки громкости или входов/выходов

подсоединенного оборудования и аппарата.

≥ Проверьте, есть ли записи на диске.

Пароль для настройки уровня ограничения просмотра детьми был забыт.

Сбросьте все настройки к стандартным заводским. В режиме остановки, если источником является “DVD/CD”, нажмите и удерживайте [< OPEN/CLOSE]2 на основном блоке и [S10]2 на пульте ДУ, пока на дисплее основного блока не появится “RESET”. Отключите блок, а затем заново включите. Все настройки будут возвращены к значениям по умолчанию.

Некоторые символы отображаются некорректно.

Символы, исключая буквы латинского алфавита и арабские цифры, могут отображаться некорректно.

Работа с диском

Для начала воспроизведения обычно требуется немного времени.

≥ Начало воспроизведения может потребовать больше времени,

если MP3 записи содержат данные с фиксированными изображениями. Даже после начала воспроизведения правильное время воспроизведения может не отображаться. Это является нормальным. [MP3]

≥ Это является нормальным на видеодисках DivX. [DivX]

При перемотке или поиске появляется экранное меню.

Это является нормальным для дисков Video CD.

Панель управления воспроизведением не появляется.

[VCD] с управлением воспроизведения

Нажмите [MENU]C, чтобы включить управление воспроизведением (PBC), а затем нажмите [RETURN]D во время воспроизведения.

Воспроизведение не начинается.

≥ При воспроизведении содержания DivX VOD см. домашнюю

страницу, через которую Вы приобрели содержимое DivX VOD. (Например: http://vod.divx.com) [DivX]

≥ Если диск содержит CD-DA и другие форматы, корректное

воспроизведение может быть невозможным.

Нет субтитров.

≥ Включите показ субтитров. (“Субтитры” в Ме ню 1) (B 13) ≥ В зависимости от диска субтитры могут не отображаться. [DivX]

Точка B устанавливается автоматически.

Конец записи при его достижении становится точкой B.

Невозможен доступ к меню установки (Setup).

Выберите в качестве источника “DVD/CD” или “USB”.

[VCD]

RQTX1312

РУССКИЙ

Page 19

Звук

Эффекты не работают.

Некоторые аудиоэффекты не работают или практически незаметны на некоторых дисках.

Во время воспроизведения слышится жужжание.

Возле аппарата находятся сетевые шнуры или флуоресцентные светильники. Держите остальную аппаратуру и кабели в отдалении от основного блока.

Нет звука.

≥ При изменении скорости воспроизведения в воспроизведении

звука может возникнуть кратковременная пауза.

≥ Если входной источник представляет собой поток битовых данных,

выберите на внешнем оборудовании формат РСМ.

≥ В зависимости от способа создания файлов звук может не

воспроизводиться. [DivX]

≥ Во время воспроизведения источника DTS звука из динамиков не

будет. Выберите другой источник звука (

(B 13)

Нет звука в телевизоре.

Подтвердите аудиосоединение. Нажмите [EXT-IN]4, чтобы выбрать соответствующий источник. (B 7, 9)

Нет звука из колонок объемного звучания.

≥ При использовании режима “Окруж. Звучание (Рекомендуется)”

нажмите [SURROUND];, чтобы выбрать “MULTI-CH”. (B 10)

≥ При использовании режима “Фронт. Звучание (другие опции)”

нажмите [SURROUND];, чтобы выбрать “A.SRD”. (B 10)

например, Dolby Digital).


Фотографии на телевизоре отображаются некорректно или не отображается вообще.

≥ Аппарат и телевизор используют разные видеосистемы.

Используйте многосистемный или PAL телевизор.

≥ Использованная на диске система не подходит для вашего

телевизора. – Измените настройку “ТВ система” для соответствия вашему

телевизору. (B 14) (В зависимости от системы PAL видеозаписи на диске, изображение может неправильно отображаться на телевизоре с системой NTSC.)

≥ Убедитесь в том, что телевизор

непосредственно, а не через видеомагнитофон. (B 7)

≥

Зарядные устройства мобильных телефонов могут создавать помехи.

≥ При использовании комнатной телевизионной антенны

попытайтесь подключиться к наружной антенне.

≥ Антенный кабель телевизора проложен слишком близко от

аппарата. Отодвиньте аппарат или кабель.

≥ При использовании разъема COMPONENT VIDEO OUT убедитесь

в том, что не выбран прогрессивных вывод данных, если подключенный телевизор не поддерживает прогрессивный вывод данных. Нажмите и удерживайте [CANCEL]3, пока картинка не отобразится правильно.

Размер картинки не соответствует размеру экрана.

≥ Измените “Формат экр. ТВ” в меню Видео. (B 14) ≥ Измените коэффициент пропорциональности на телевизоре.

Измените настройки увеличения. (“Масштабирование” в Мен ю 2)

≥

13)

(

Меню отображается некорректно.

Верните коэффициент увеличения на “Стандарт”. (“Масштабирование” в Меню 2) (B 13)

подсоединен к аппарату

Прогрессивный видеосигнал

При включенном прогрессивном выходном сигнале наблюдается двоение изображения.

Эта проблема связана с методом редактирования или материалом диска DVD-Video, однако она должна быть устранена при использовании чересстрочного выхода. Если используется разъем COMPONENT VIDEO OUT, установите “Видео выход(Ч/П)” в меню Видео на “Чересстроч.”. (B 14) В качестве альтернативы нажмите и удерживайте [CANCEL]3, пока изображение не будет выводиться правильно.

Изображения выводятся не в построчном формате.

≥ Выберите “Прогрeccив.” в “Видео выход(Ч/П)” Mеню Видео. (B 14) ≥ Разъем VIDEO OUT на аппарате выводит чересстрочный сигнал.

USB

Уст ро йство USB или его содержимое не могут быть прочитаны.

≥ Формат устройства USB или его содержимое не совместимы с

системой. (B 14)

≥ Функция главного устройства USB данного изделия может не

работать с некоторыми устройствами USB.

≥ Устройства USB с емкостью, превышающей 32 ГБ, могут в

некоторых случаях не работать.

Медленная работа устройства USB.

Большой размер файла или устройство USB с большим объемом памяти требуют больше времени для чтения и отображения на экране телевизора.

Радио

Слышится искаженный звук или шумы.

≥ Отрегулируйте положение FM-антенны. ≥ Используйте наружную антенну. (B 7)

Слышится стучащий звук.

Выключите телевизор или отодвиньте его от аппарата.

Показ на телевизоре

“/”

Данная операция запрещена аппаратом или содержимым диска.

“/ Неверный регион диска”

Тольк о всезонные DVD-Video диски или диски с тем же самым региональным кодом, как и указанный на задней панели аппарата, могут быть воспроизведены на аппарате. (B Обложка)

Лицензии

Изготовлено по лицензии компании Dolby Laboratories. Долби, Pro Logic и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

Данный пункт включает технологию защиты от копирования, которая охраняется патентами США и другими правами на интеллектуальную собственность Rovi Corporation. Инженерный анализ и разборка запрещены.

“DVD Logo” — товарный знак корпорации DVD Format/Logo Licensing Corporation.

, DivX Certified® и другие логотипы являются товарными

DivX знаками DivX, Inc. и используются по лицензии.

, DivX Certified® and associated logos are trademarks of DivX,

DivX Inc. and are used under license.

Te xнолoгия кодирования звука MPEG Layer-3 лицензирована у Fraunhofer IIS и Thomson.

Getting StartedPlaying DiscsOther Operations

Справочная

информация

RQTX1312

РУССКИЙ

Page 20

Технические характеристики

Фронтальные колонки SB-HF70

Колонки объемного звучания SB-HS70

Центральная колонка

SB-HC70

Сабвуфер

SB-HW50

СЕКЦИЯ УСИЛИТЕЛЯ

Выходная мощность RMS: Режим Dolby Digital

Oм

Передний канал

Канал объемного звучания

Центральный канал

Канал сабвуфера

Общая среднеквадратичная мощность в режиме

Dolby Digital 330 Вт

50 Вт на канал (5

суммарный коэффициент гармоник

50 Вт на канал (5

суммарный коэффициент гармоник

50 Вт на канал (5

суммарный коэффициент гармоник

Вт на канал (

80 суммарный коэффициент гармоник

FM ТЮНЕР, СЕКЦИЯ ВЫХОДОВ

Объем памяти для сохранения радиостанций

Частотная модуляция (FМ)

Диапазон частот от 87,50 МГц дo 108,00 МГц

Oм

Антенные выходы 75

Цифровой аудиовход

Оптический цифровой вход Частота дискретизации

32 кГц, 44,1 кГц, 48 кГц

Порт USB

Стандарт USB Поддерживаемые форматы файлов мультимедиа

USB 2.0 Полноскоростной

Файловая система устройств USB Потребляемый устройствами USB ток Скорость передачи битов

СЕКЦИЯ ДИСКА

Проигрываемые диски (8 см или 12 см)

(1) DVD (DVD-Video, DivX (2) DVD-R (DVD-Video, MP3 (3) DVD-R DL (DVD-Video, DivX (4) DVD-RW (DVD-Video, MP3 (5) iR/iRW (Видео) (6) iR DL (Видео) (7) CD, CD-R/RW (CD-DA, Video CD, SVCD

4, 5

)

DivX

§1 Согласно IEC62107

§2 MPEG-1 Layer 3, MPEG-2 Layer 3, MPEG-2.5 Layer 3

§3 JPEG файлы Exif Ver 2.0 Baseline

Разрешение изображения: 16:9 мин. размер 4k4, макс. размер (720k8)k(405k8); 4:3 мин. размер 4k4, макс. размер (720k8)k(540k8)

§4 Общее максимальное количество распознаваемого аудиосодержимого, изображений и видеосодержимого и групп: 1900 единиц аудиосодержимого, изображений и видеосодержимого и 189 групп. (За исключением корневой папки)

§5 Воспроизводит видео DivX

§4, 5

§2, 4

)

, JPEG

§4, 5

2, 4

, JPEG

§3, 4

, DivX

)

3, 4

, DivX

§1

Считывание

Длина волны (DVD/CD) 655/ 790 нм Мощность лазера CLASS 1M

Аудиовыход (Диск)

Количество каналов 5.1 кан (FL, FR, C, SL, SR, SW)

СЕКЦИЯ ВИДЕО

Видеосистема PAL, NTSC Выход полного видеосигнала

Уровень выходного сигнала Разъем

Контактное гнездо (1 система)

), 1 кГц, 10 %

Oм

), 1 кГц, 10 %

Oм

), 1 кГц, 10 %

3Oм), 100 Гц, 10 %

30 FM станций

(с шагом 50-кГц)

(несбалансированный)

Оптический разъем

MP3 (¢.mp3)

JPEG (¢.jpg, ¢.jpeg)

DivX (¢.divx, ¢.avi)

FAT12, FAT16, FAT32

Максимально 500 мA

До 4 Mб/с (DivX)

§4, 5

)

4, 5

)

, MP3

§2, 4

, JPEG

1Vp-p (75

§3, 4

Oм

СЕКЦИЯ КОЛОНОК

Тип Колонок

Полнодиапазонный

Выходное звуковое давление Диапазон частот

Габаритные размеры (ШtВtГ) Вес

Тип Колонок

Полнодиапазонный

Выходное звуковое давление Диапазон частот

Габаритные размеры (ШtВtГ) Вес

Тип Колонок

Полнодиапазонный

Выходное звуковое давление Диапазон частот

Габаритные размеры (ШtВtГ) Вес

Тип Колонок

1 АС с 1 колонками (Отражатель басов)

Полное сопротивление 5

6,5 см Конический

от 100 Гц до 25 кГц (j16 дБ) от 150 Гц до 22 кГц (j10 дБ)

1 АС с 1 колонками (Отражатель басов)

Полное сопротивление 5

80 дБ/Вт (1 м)

80 ммk119 ммk68 мм

6,5 см Конический

от 100 Гц до 25 кГц (j16 дБ) от 150 Гц до 22 кГц (j10 дБ)

1 АС с 1 колонками (Отражатель басов)

Полное сопротивление 5

80 дБ/Вт (1 м)

80 ммk119 ммk68 мм

6,5 см Конический

от 100 Гц до 25 кГц (j16 дБ) от 150 Гц до 22 кГц (j10 дБ)

1 АС с 1 колонками (Отражатель басов)

Полное сопротивление 3

80 дБ/Вт (1 м)

80 ммk119 ммk68 мм

Низкочастотный динамик 16 см Конический

Выходное звуковое давление Диапазон частот

Габаритные размеры (ШtВtГ) Вес

от 32 Гц до 220 Гц (j16 дБ) от 40 Гц до 180 Гц (j10 дБ)

180 ммk262 ммk300 мм

78 дБ/Вт (1 м)

ОБЩИЕ ДАННЫЕ

Источник питания Потребляемая мощность Габаритные размеры (ШtВtГ) Вес

Диапазон рабочих температур Диапазон рабочей влажности

Потребляемая мощность в режиме ожидания

ПРТ от 220 В дo 240 В, 50 Гц

Основной блок 50 Вт

360 ммk48 ммk273 мм

Основной блок 2,0 кг

от 35 % дo 80 % относительной

влажности (без конденсации)

от 0 oC дo r40 oC

приблиз.



1 Технические характеристики могут изменяться без предварительного

уведомления. Вес и размеры являются приблизительными.

2 Общие гармонические искажения определялись с помощью цифрового

спектроанализатора.

)

Oм

0,32 кг

Oм

0,32 кг

Oм

0,39 кг

Oм

3,5 кг

0,8 Вт

Раздельный выходной видеосигнал

Выходной уровень Y Выходной уровень P Выходной уровень PR

Разъем Контактное гнездо (Y: зеленый, P

RQTX1312

РУССКИЙ

1Vp-p (75Oм) 0,7 Vp-p (75 0,7 Vp-p (75

R: красный) (1 система)

Oм Oм

B: синий,

) )

Page 21

Меры предосторожности

Размещение

Установите устройство на горизонтальной поверхности вдали от прямых солнечных лучей, высоких температур, высокой влажности и сильной вибрации. Такие условия могут повредить корпус и другие компоненты устройства, тем самым сократив срок его службы. Не ставьте тяжелые предметы на устройство.

Напряжение

Не используйте источники питания высокого напряжения. Это может привести к перегрузке устройства и Не используйте источники питания постоянного тока. Тщательно проверьте источник питания прежде чем установить аппарат на судне или в другом месте, где используются источники постоянного тока.

Меры предосторожности при обращении с сетевым шнуром

Убедитесь в том, что сетевой шнур подсоединен правильно и не поврежден. Неплотное подсоединение и повреждения шнура могут привести к возгоранию или поражению электрическим током. дергайте, не сгибайте сетевой шнур и не кладите на него тяжелые предметы. При выключении из розетки крепко удерживайте штепсельную вилку. Дергая за сетевой шнур, вы можете получить поражение электрическим током. Не прикасайтесь к штепсельной вилке влажными руками. Это может привести к поражению электрическим током.

Инородные предметы

Не допускайте попадания металлических предметов внутрь устройства. Это может привести к поражению электрическим током или поломке устройства. Не допускайте попадания жидкостей внутрь устройства. Это может привести к поражению электрическим током или поломке устройства. Если это случилось, немедленно отсоедините устройство от источника питания и свяжитесь с вашим дилером. Не распыляйте инсектициды на устройство или внутрь него. В состав входят воспламеняющиеся газы, попадание которых внутрь устройства может привести к возгоранию.

Обслуживание

Не пытайтесь самостоятельно ремонтировать устройство. Если звук прерывается, индикаторы не светятся, идет дым, либо вы столкнулись с другой проблемой, не упомянутой в настоящей инструкции, то отсоедините сетевой шнур и свяжитесь с вашим дилером или с авторизованным сервисным центром разборка или переделка устройства производятся некомпетентными лицами, это может привести к поражению электрическим током или к возгоранию.

Продлите срок службы устройства, отсоединив его от источника питания, если оно не будет использоваться в течение длительного периода времени.

возгоранию.

Не

их

. Если ремонт,

ОСТОРОЖНО!

В ЭТОМ УСТРОЙСТВЕ ИСПОЛЬЗУЕТСЯ ЛАЗЕР. ИСПОЛЬЗОВАНИЕ ПУЛЬТОВ УПРАВЛЕНИЯ, НАСТРОЕК ИЛИ ПОРЯДКА ДЕЙСТВИЙ, ОТЛИЧНЫХ ОТ НИЖЕОПИСАННЫХ, МОЖЕТ ПРИВЕСТИ К ОПАСНОМУ ЛАЗЕРНОМУ ОБЛУЧЕНИЮ. НЕ ОТКРЫВАЙТЕ КРЫШКУ И НЕ ПРОИЗВОДИТЕ РЕМОНТ САМОСТОЯТЕЛЬНО. ЛУЧШЕ ПОРУЧИТЬ ЭТО КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ПРЕДУПРЕЖДЕНИЕ:

ЧТОБЫ УМЕНЬШИТЬ ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ, ≥НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ ВОЗДЕЙСТВИЮ

ДОЖДЯ, ВЛАГИ, КАПЕЛЬ ИЛИ БРЫЗГ, И НЕ ПОМЕЩАЙТЕ НА АППАРАТ НИКАКИЕ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ВОДОЙ, НАПРИМЕР, ВАЗЫ.

≥ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЕ

ПРИНАДЛЕЖНОСТИ.

≥НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ КРЫШКУ);

ВНУТРИ НЕТ ЧАСТЕЙ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ. ЗА

ОБСЛУЖИВАНИЕМ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ.

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

ОСТОРОЖНО!

≥ НЕ СЛЕДУЕТ УСТАНАВЛИВАТЬ ИЛИ РАЗМЕЩАТЬ ДАННОЕ

УСТРОЙСТВО В КНИЖНОМ ШКАФУ ИЛИ ДРУГОМ ОГРАНИЧЕННОМ ПРОСТРАНСТВЕ. УБЕДИТЕСЬ В ХОРОШЕЙ ВЕНТИЛЯЦИИ УСТРОЙСТВА. УДОСТОВЕРЬТЕСЬ, ЧТО ШТОРЫ И ДРУГИЕ ПОДОБНЫЕ ПРЕДМЕТЫ НЕ ПРЕПЯТСТВУЮТ НОРМАЛЬНОЙ ВЕНТИЛЯЦИИ ДЛЯ ПРЕДОТВРАЩЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЗ-ЗА ПЕРЕГРЕВА.

≥ НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ ПОДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ РАЗМЕЩАЙТЕ НА УСТРОЙСТВЕ ИСТОЧНИКИ

ОТКРЫТОГО ПЛАМЕНИ, ТАКИЕ КАК ГОРЯЩИЕ СВЕЧИ.

≥ УТИЛИЗИРУЙТЕ БАТАРЕИ СПОСОБОМ, БЛАГОПРИЯТНЫМ

ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ.

Это изделие может принимать радио помехи, обусловленные переносными телефонами. Если такие помехи являются очевидными, увеличьте, пожалуйста, расстояние между изделием и переносным телефоном.

Getting StartedPlaying DiscsOther Operations

Справочная

информация

Сетевая розетка должна быть расположена вблизи оборудования, и быть легко доступной. Вилка сетевого шнура питания должна оставаться быстро доступной. Чтобы полностью отсоединить этот аппарат от сети переменного тока, отсоедините вилку сетевого шнура питания от розетки переменного тока.

-Если Вы увидите такой символИнформация по обращению с отходами для стран, не

входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз. Если вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

RQTX1312

РУССКИЙ

Page 22

Информация для покупателя

Название продукции:

Название страны производителя:

DVD-система домашнего кинотеатра

Малайзия

Установленный производителем в порядке п. 2 ст. 5 федерального закона РФ “О защите прав потребителей” срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

1006 Кадома, Осака, Япония

Юридический адрес:

Дополнительная информация:

Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Название производителя:

Панасоник Корпорэйшн

Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке. Пример маркировки—Серийный номер № XX1AXXXXXXX (X-любая цифра или буква) Год: Трeтья цифра в серийном номере (1 — 2011, 2 — 2012, ...0 — 2020) Месяц: Четвeртая бyква в серийном номере (А—Январь, В—Февраль, ...L—Декабрь) Примечание: Сентябрь может указываться как “S” вместо “I”.

RQTX1312

РУССКИЙ

Page 23

RQTX1312

РУССКИЙ

Page 24

Довідник з органiв керування

Пульт дистанційного керування

1 Увiмкнення/вимкнення головного пристрою (B 8)

Getting StartedPlaying DiscsOther OperationsReference

2 Вибір каналiв та номери заголовків, тощо / Введення

номерiв (B 9, 11)

3 Скасування (B 12) 4 Вибiр джерела

[DVD]: Вибiр диска в якостi джерела (B 11) [RADIO]: Виберіть FM тюнер (B 9) [EXT-IN]: Виберіть зовнішній звук як джерело (B 9)

5 Основнi операцiї вiдтворення (B 11 ) 6 Показ екранного меню (B 13) 7 Показ верхнього меню диска (B 12) 8 Вибір або підтвердження пунктів меню / Покадрове

відтворення (B 11 )

9 Виберіть режим відтворення / Установіть режим повтору

(B 12, 13)

: Виберіть режим звуку / Виберіть канал динаміка

(B 11)

; Вибір ефектів об’ємного звучання (B 10)

або

Установка таймера режиму

Натисніть та утримуйте [jSLEEP]. Коли на дисплеї основного апарата відображається час, натисніть [jSLEEP] кілька разів.

При кожному натисканнi кнопки:

SLEEP 30 # SLEEP 60 # SLEEP 90 # SLEEP120

^------------------------- OFF

≥ Для перевірки часу, що залишається, натисніть кнопку знову.

< Робота з телевiзором

Наведіть дистанційне керування на телевізор Panasonic та натисніть кнопку.

[TV, Í]: Увiмкнення/вимкнення телевiзору [INPUT, AV]: Перемикання відеовходу телевізора [r, VOL, s]: Регулювання гучностi телевізора

Це може не спрацювати належним чином з деякими моделями.

= Налаштування гучностi головного пристрою > Блокування звуку

≥ “MUTE” блимає на дисплеї головного пристрою. ≥ Для скасування повторно натиснiть або вiдрегулюйте гучнiсть. ≥ Блокування звуку скасовується при перемиканнi пристрою у

режим очiкування.

? Вибір радіостанції вручну (B 9) @ Вибiр запрограмованих радiостанцiй (B 9) A Закрийте екран B Показ START меню (B 9) C Показ верхнього меню диска (B 12) D Повернення до попереднього вiкна (B 12) E

Переключіть інформацію на дисплеї головного пристрою (

12)

F Увімкніть/вимкніть Whisper-mode Surround (B 11)

AUX # D-IN # USB

^---------------------------------}

очікування

(Скасування) (----------------------}

Запобігання небажаній взаємодії з іншим устаткуванням Panasonic

При увiмкненні апарату за допомогою пульта ДК з комплекта постачання може також увiмкнутися й інше устаткування Panasonic. Для запобігання цього можна перемкнути пульт ДК в режим “REMOTE 2”.

Пульт ДК і апарат мають перебувати в одному режимі.

1 Натисніть [EXT-IN]4 для вибору “AUX”. 2 Натиснiть i притримайте [< OPEN/CLOSE]2 на головному пристрої

та [2] на пульті ДК, поки на дисплеї головного пристроя не з’явиться “REMOTE 2”.

3 Натиснiть i притримайте [OK]8 та [2] на пультi ДК не менш 2 секунд.

Щоб повернути режим у “REMOTE 1”, повторіть вищезгадані кроки, замінюючи [2] на [1].

Основний апарат

Перемикач режимiв роботи standby/on (очiкування/ ввiмкнено) (Í/I)

Натисніть вимикач, щоб переключити апарат з режиму “ввімкнено” до режиму oчікування і навпаки. Навiть у

режимi очікування апарат споживає невелику кількість електроенергії.

2 Відкриття або закриття лотка диска (B 11 ) 3 Лоток для диска 4 Датчик сигналу дистанційного керування 5 Дисплей (FL дисплей) 6

Під’єднайте пристрій USB (B 14)

7 Налаштування гучностi головного пристрою

ФУНКЦІЇ ЕНЕРГОЗБЕРЕЖЕННЯ

Основний апарат розроблений так, щоб знижувати споживання живлення та заощаджувати електроенергію.

∫ Функція автоматичного вимкнення

Основний апарат автоматично перейде до режиму очікування через 30 хвилин відсутності активності. наприклад

– Немає аудіосигналу від зовнішнього пристрою. – Відтворення медіаданих зупинено/призупинено. – Відображається меню диска, а відтворення не вибрано.

(Ця функція може не працювати, залежно від

застосування дисків.)

типу

RQTX1312

УКРАЇНСЬ

Page 25

ЗМіСТ

Підготовка до експлуатації

Аксесуари . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Довідник з органiв керування . . . . . . . . . . . . . . . . . . . .4

ФУНКЦІЇ ЕНЕРГОЗБЕРЕЖЕННЯ . . . . . . . . . . . . . . . . . 4

Майстер швидкого початку

крок 1 Розмiщення . . . . . . . . . . . . . . . . . . . . . . . . . . 6

крок 2 Пiдключення . . . . . . . . . . . . . . . . . . . . . . . . . 6

Пiдключення колонок. . . . . . . . . . . . . . . . . . . . .6

Підключення антени для радіо . . . . . . . . . . . . .7

Підключення аудіо- і відеопристроїв . . . . . . . .7

крок 3 Пiд’єднання мережного шнуру змiнного

струму . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

крок 4 Підготовка пульта ДК до роботи . . . . . . . . 8

крок 5 Easy setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Прослуховування радіо . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматичний пошук радіостанцій . . . . . . . . . . . . . . . . . . 9

Прослуховування/перевірка попередньо настроєних

каналів. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ручний пошук . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Використання меню START . . . . . . . . . . . . . . . . . . . . . .9

Вибір джерела з пульта ДК . . . . . . . . . . . . . . . . . . . . . . . . 9

Автоматичне підключення AUX . . . . . . . . . . . . . . . . . . . . . 9

Прослуховування аудіо з телевізора або іншого

пристрою за допомогою динаміків цього

пристрою . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Операції з дисками

Основне відтворення . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Відтворення від вибраного пункту. . . . . . . . . . . . . . . 12

Інші режими відтворення . . . . . . . . . . . . . . . . . . . . . . . 12

Запрограмоване і довільне відтворення . . . . . . . . . . . . 12

Повторне відтворення . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Використання екранних меню. . . . . . . . . . . . . . . . . . . 13

Інші операції

Відтворення з пристрою USB . . . . . . . . . . . . . . . . . . . 14

Довідка

Зміна настройок програвача . . . . . . . . . . . . . . . . . . . . 14

Iнформацiя про DivX . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Носії, які можна відтворити . . . . . . . . . . . . . . . . . . . . . 16

Догляд . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Варіанти установки колонок . . . . . . . . . . . . . . . . . . . . 17

Керівництво з усунення несправностей . . . . . . . . . . 18

Ліцензії . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Технічні характеристики. . . . . . . . . . . . . . . . . . . . . . . . 20

Заходи безпеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

експлуатації

Підготовка до

дисками

Операції з

Інші операціїДовідка

Використання звукових ефектів зі всіх колонок

Ефекти об’ємного звучання . . . . . . . . . . . . . . . . . . .10

Вибір звукового режиму. . . . . . . . . . . . . . . . . . . . . .11

Використання об’ємного звучання в режимі шепоту . . .11

Регулювання рівня динаміків під час відтворення. . . .11

Регулювання балансу колонок під час відтворення . . . 11

УКРАЇНСЬ

RQTX1312

Page 26

крок 1 Розмiщення

120°

60°

Центральна колонка

§2

Фронтальні колонки (лiвий)

Сабвуфер

§3

Колонки об’ємного звучання (лiвий)

Колонки об’ємного звучання (иправа)

Фронтальні колонки (иправа)

Основний апарат

§1

FRONT

Lch

FRONT

Lch



Для зручності при виконанні підключень рекомендується використовувати ідентифікаційні кабельні маркери (наклейки).

напр., Фронтальні колонки (лiвий)

Наклейки для

кабелів

динаміків

Короткий кабелі

напр.,

FRONTFRONT

SURROUNDSURROUND



SUBWOOFERSUBWOOFER

CENTERCENTER

Підключіть кабелі динаміків до відповідних динаміків згідно з наведеною вище таблицею. Вставте дроти повністю, не переходячи на ділянки без ізоляції.

Не закоротіть дроти колонки і не переплутайте їх полярність, оскільки це може призвести до пошкодження колонок.

i: Білий j: Синя лінія

Основний апарат (задні)

Білий

Синя лінія

Білий

Синя лінія

Натисніть!

Колонки об’ємного звучання (лiвий)

Натисніть!

Як розташувати колонки для досягнення максимального звукового ефекту. Майте на увазі такі моменти:

≥ Розміщуйте колонки на стійкій рівній поверхні. ≥ Встановiть колонки на відстані не менше 10 мм від системи, щоб

забезпечити належну вентиляцію.

≥ Розміщення колонок занадто близько до підлоги, стін, та кутів може

призвести до надмірної появи низьких частот. вікна щільними портьєрами.

≥ Щоб розмістити колонки на стіні, див. стор. 17.

Приклад настройки (“Surround layout (Recommended)”: Cтандартне оточуюче розміщення)

Розмістіть центральну, передні і колонки об’ємного звучання приблизно на одній відстані від слухача. Кути на діаграмі - приблизні.

§1 Положення, при якому залишені не менше 5 см від всіх стін для належної вентиляції.

§2 Встановіть його на стелаж або полицю. Якщо помістити колонку безпосередньо на телевізорi, викликана нею вібрація може спотворювати зображення.

§3 Розміщуй те справа або зліва від телевізору, на підлозі або жорсткій полиці, щоб уникнути вібрації. Відстань до телевізора має складати приблизно 30 см.

При певному плануванні кімнати можна розташувати всі динаміки спереду (“Front layout (Alternative)”) (B 8, Easy setup).

Покрийте стіни та

крок 2 Пiдключення

Перед підключенням вимкніть всю апаратуру і ознайомтеся з відповідною інструкцією з експлуатації.

Не вставляйте вилку в розетку до тих пір, поки не будуть виконані решта підключень.

Пiдключення колонок

Тип кабелю Колонки

(Приєднани

й до

сабвуфера)

Сабвуфер 6

Центральна колонка 5 CENTER / CENTRE

Короткий

Фронтальні колонки (иправа)2 Фронтальні колонки (лiвий)1 Колонки об’ємного звучання

иправа

)

Довгий

( Колонки об’ємного звучання

(лiвий)

Перевірте тип динаміка за етикеткою на ньому, перш ніж підключати відповідний кабель.

 

SUBWOOFER /

D’EXTRÊMES-

SURROUND /

AMBIOPHONIE

ENCEINTE

GRAVES

FRONT /

AVAN T

Зауваження щодо використання колонок

≥

Використовуйте лише колонки з комплекту постачання

Використання інших колонок може призвести до пошкодження пристрою та негативно вплинути на якість звуку.

≥ Якщо ви слухатимете музику на високій гучності тривалий час, ви

можете пошкодити колонки і скоротити їхнiй термін служби.

≥ Задля уникнення пошкодження зменшіть гучність звуку у таких

випадках:

– При відтвореннi спотвореного звуку. – Коли колонки видають

FМ-трансляцій, безперервні сигнали від осцилятора, тестового

диска або електронного пристрою. – При налаштуваннi якостi звуку. – При увiмкненнi або вимкненнi апарату.

Якщо на вашому телевізору з’являються незвичайні кольори

Незважаючи на те, що конструктивно центральна колонка допускає установку поблизу телевізора, в деяких моделях телевізорів при певному її розташуванні все ж можливе спотворення картинки.

Якщо таке відбувається, вимкніть телевізор приблизно на 30 хвилин.

Функція розмагнiчування телевізора може зарадити цій проблемі. Якщо проблема не вирішується, відсуньте колонки подалі від телевізора.

Обережно

≥ Головний пристрій та колонки, які входять до комплект у

постачання, мають використовуватися, тільки як зазначено у цьому налаштуванні. Недотримання вказівок може привести до пошкодження підсилювача і колонок та збільшення небезпеки спалаху. При пошкодженні апарату або колонок або при різкому погіршенні якості звуку звернiться до кваліфікованого сервісного фахівця.

≥ Не намагайтеся приєднати

описаного тут способу.

Обережно

Не торкайтеся переднiх, закритих сітками, частин колонок. Беріть

RQTX1312

УКРАЇНСЬ

колонки за боки.

дивні звуки з програвача, мікрофона, шуми

ці колонки до стіни іншим від



Page 27

Підключення антени для радіо

FM ANT

(75 )

Клейка стрічка

Основний апарат(задні)

Кімнатна антена FМ

(входить у комплект) Зафіксуйте даний кінець антени у місці з найкращим прийманням сигналу.

FM ANT

(75 )

Якщо прийом радіостанцій поганий, використовуйте зовнішню антену.

≥ Від’єднайте антену, коли пристрій не використовується. ≥ Не використовуйте зовнiшню антену під час грози.

Основний апарат

(задні)

75 Ом

коаксіальний кабель

(не входить у комплект)

Зовнішня FM-антена (Використання TВ-антени (не входить у комплект))

Доручіть встановлення даної антени кваліфікованому майстрові.

RPB

COMPONENT

VIDEO IN

COMPONENT

VIDEO OUT

COMPONENT VIDEO OUT

OPTICAL

OUT

DIGITAL AUDIO IN

OPTICAL

DIGITAL AUDIO IN OPTICAL

Телевізор

компонентного відеокабелю

(не входить у комплект)

Основний апарат (задні)

Оптичний цифровий аудіокабель

(не входить у комплект)

DIGITAL AUDIO IN

OPTICAL

Телевізор

Відеокабель

(входить у комплект)

Аудіокабель

(не входить у комплект)

Основний апарат (задні)

AC IN

Основний апарат (задні)

Шнур живлення

(входить у комплект)

До електричної розетки

Використання кімнатної антени

Альтернативне підключення до телевізора

VIDEO IN

Використання зовнiшньої антени

Підключення аудіо- і відеопристроїв

≥ Для прослуховування звуку телевізора на звуковій системі

підключіть оптичний цифровий аудіокабель, або аудіокабель. Див. інструкції з експлуатації відповідних пристроїв, де вказано необхідні параметри аудіовиходу.

Рекомендоване підключення до телевізора

Дані роз’єми забезпечують кращу якість зображення, ніж роз’єм VIDEO OUT.



Не підключайте відео через відеомагнітофон.

Із-за встановленого захисту від копіювання зображення можуть неправильно відображатися.

VIDEO OUT

AUX

DIGITAL AUDIO IN

OPTICAL

VIDEO OUT



Якщо є декілька джерел звуку (наприклад, програвач дисків Blu-ray, DVDрекордер, відеомагнітофон тощо), під’єднайте їх до вільних входів телевізора, а тоді підключіть вихід телевізора до роз’єму AUX або DIGITAL AUDIO IN OPTICAL основного пристрою.

крок 3 Пiд’єднання мережного шнуру

змiнного струму

Заощадження електроенергії

Основний апарат споживає незначну потужність, навіть коли перебуває в режимі очікування (прибл. 0,8 Вт). Щоб заощадити енергію, коли апарат не використовуватиметься протягом тривалого часу, від’єднайте його від розетки електроживлення. Вам знадобиться повторно ввести деякі параметри у пам’ять головного пристрою після підключення вилки.



Шнур живлення з комплекту призначається виключно для цього апарата. Не використовуйте його з іншим устаткуванням. Забороняється також підключати до головного блоку шнури, що призначаються для іншого устаткування.

експлуатації

Підготовка до

Майстер швидкого початку

Після підключення оптичного цифрового аудіокабелю виконайте налаштування відповідно до типу аудіо від цифрового обладнання

(B 10).

Для перегляду відео з прогресивною розгорткою

≥ Підключіть телевізор, сумісний з прогресивним виходом.

Виберіть “Progressive” у “Video Out (I/P)” in

–

≥ Теле візор и Panasonic з вхідними терміналами 576/50i·50p, 480/

60i·60p сумісні з прогресивною розгорткою. Якщо у вас інша марка

телевізора, порадьтеся з виробником.

Меню Video.(B 14)

Відновлення після припинення електропостачання

Цей пристрій запам’ятовує положення при відтворенні під час припинення електропостачання.

Коли електропостачання відновиться, увімкніть телевізор і головний пристрій. Відтворення відновиться з моменту, на якому воно припинилося.



≥ Час, з якого відновиться відтворення, може відрізнятися на кілька

секунд.

≥ Ця функція може не працювати з файлами, відтворення яких не має

відновлюватися.

≥ Положення стирається в разі відкриття лотка для дисків або

виймання пристрою USB.

УКРАЇНСЬ

RQTX1312

Page 28

крок 4 Підготовка пульта ДК до роботи

R6/LR6, AA







Натисніть і підніміть.

Встановiть кришку на мiсце.

Вставте їх таким чином, щоб полюси (i та j) відповідали полюсам на пульті дистанційного керування.

Батарейки

УВАГА

Якщо батарейка встановлена неправильно, існує небезпека вибуху. Замінюйте її тільки на аналогічну батарейку або батарейку подібного типу, відповідно до рекомендацій виробника обладнання. Використані батарейки утилізуйте згідно з інструкціями компаніївиробника.

≥ Використовуйте лужні або марганцеві батарейки. ≥ Не нагрівайте їх та не кидайте у вогонь. ≥ Не залишайте батарейки на тривалий час в герметично закритому

автомобілі під прямим сонячним промінням.

Не можна:

≥ використовувати одночасно нові й старі батарейки. ≥ використовувати разом батарейки різних типiв. ≥ розбирати батарейки і закорочувати їх полюси. ≥ намагатися перезаряджати лужні або марганцеві батарейки. ≥ використовувати батарейки, якщо їх покриття відшарувалося.

Невірне поводження з батарейками може привести до витоку електроліту і пошкодження або виходу з ладу пульта ДК.

Якщо пульт ДК не використовуватиметься тривалий час, виймiть з нього батарейки. Зберігайте батарейки в прохолодному темному місці.

Використання

Направте пульт ДК прямо на приймач сигналу (B4), уникаючи перешкод. Відстань: У межах прибл. 7 м

Кут: Прибл. 20e вгору та вниз, 30e вліво та вправо

крок 5 Easy setup

Вiкно Easy setup допоможе Вам зробити необхідні настройки.

Підготовка

Увiмкнiть телевізор і виберіть відеовхід (напр., VIDEO 1, AV 1, тощо), до якого слід підключити домашній кінотеатр. ≥ Процедура вибору відеовходу має бути описана в керівництві з

експлуатації телевізора.

≥ Даний пульт ДК дозволяє виконувати найпростіші операції

керування телевізором (B 4).

Натисніть [Í]1 для увімкнення апарату.

≥ Автоматично з’явиться екран Easy setup.

Натисніть [3, 4]8 для вибору “Yes” і натисніть

[OK]8. Виконуйте вказівки, що містяться у повідомленнях,

та виконуйте налаштування за допомогою [3, 4, 2, 1]8 та [OK]8. ≥Language

Виберіть мову меню і екранних повідомлень.

≥TV aspect

Виберіть формат картинки (співвідношення сторін), відповідний типові телевізора.

≥Speaker layout

Виберіть режим “Surround layout (Recommended)” або режим “Front layout (Alternative)” відповідно до розташування динаміків (B 6, Розмiщення).

≥Speaker check

Прослухайте звук в колонках, щоб переконатися в правильному підключенні колонок.

≥Speaker output

Налаштуйте об’ємне звучання колонок.

Натисніть [OK]8 для завершення “Easy setup”.



Ви можете виконати ці налаштування будь-коли, вибравши “Easy setup” у меню Setup. (B 15)

RQTX1312

УКРАЇНСЬ

Page 29

Прослуховування радіо

напр.,

Input Selection

Setup

DVD/CD Home Cinema

Input Selection Setup

Playback Disc

TOP MENU(DVD) MENU(DVD)

Доступ до відтворення/ меню

Автоматичний пошук радіостанцій

Можна запам’ятати частоти до 30 радiостанцій.

Натисніть [RADIO]4 для вибору “FM”.

Натисніть [MENU]C.

При кожному натисканнi кнопки: LOWEST (стандартне заводське налаштування): Пошук радіостанцій здійснюватиметься з мінімальної частоти.

CURRENT:

Пошук радіостанцій здійснюватиметься з поточної частоти.

§ Процедуру зміни частоти описано в “Ручний пошук” (B нижче).

Натисніть і утримуйте [OK]8.

Відпустiть кнопку, коли на екрані відображується “FM AUTO”. Тюне р почне пошук радіостанцій, привласнюючи знайденим

номери за збільшенням.

≥ Після закінчення пошуку і перемикання на останню знайдену

станцію на дисплеї відобразиться “SET OK”.

≥ Якщо процедура автоматичного пошуку радіостанцій завершиться

невдачею, на екрані відображуватиметься “ERROR”. Знайдiть радiостанцiї вручну (B нижче).

Прослуховування/перевірка попередньо настроєних каналів

Натисніть [RADIO]4 для вибору “FM”.

Натискуйте нумеровані кнопки для вибору каналу.

≥ Для вибору 2-значного номеру

напр.,12: [S10]2 B [1] B [2]

Або натиснiть [X, W]@.

≥

Настройки FM-радіостанцій відображуються і на екрані телевізора.

При сильних перешкодах

Натисніть i притримайте [PLAY MODE]9 поки не з’явиться “MONO”.

Для скасування режиму знову натісніть і утримуйте кнопку, поки не з’явиться “AUTO ST”. ≥ Режим також буде скасовано при зміні частоти.

Ручний пошук

Натисніть [RADIO]4 для вибору “FM”.

Натисніть [SEARCH6, SEARCH5]? для вибору

частоти.

≥ Щоб почати автоматичний пошук натиснiть і притримайте

[SEARCH6, SEARCH5]? до початку прокрутки частоти. Пошук буде припинено, коли станція знайдена.

Пошук радiостанцій вручну

Можна запам’ятати частоти до 30 радiостанцій. 1 Під час прослуховування станцій радiомовлення

Натиснiть [OK]8.

2 Поки значення частоти блимає на дисплеї

Цифровими кнопками задайте станції номер.

≥ Для вибору 2-значного номеру

напр.,12: [S10]2 B [1] B [2]

Або натисніть [X, W]@ та потім натисніть [OK]8.

Частота, раніше збережена під даним номером, буде перезаписана новою.

Використання меню START

За допомогою меню START можна вибрати потрібне джерело, змінити налаштування, отримати доступ до відтворення/меню тощо.

Натисніть [START]B для виклику меню START.

Натисніть [3, 4]8 для вибору пункту і натисніть

[OK]8.

≥ Для виходу натиснiть [START]B.

Натисніть [3, 4, 2, 1]8 для налаштування і

натисніть [OK]8.

Коли вибрано “Input Selection”

Можна вибрати необхідне джерело з меню.

≥ DVD/CD (B 11), FM RADIO (B лiвий), AUX (B нижче),

DIGITAL IN (B нижче), USB (B 14)

Якщо вибрано “Setup”

Настройки для цього пристрою можна змінити. (B 14)

Інші пункти вибору

Пункти, що відображуються, будуть різними в залежності від носія та джерела.

Коли завантажений диск або під’єднаний пристрій USB, ви можете також отримати доступ до відтворення або меню із меню START.

напр., [DVD-V]

При появі на екрані панелі керування напр., [DVD-V] (якщо в меню START (Відтворення диска))

Ви можете керувати відтворенням за допомогою названих елементів керування.

вибране “Playback Disc”

Вибір джерела з пульта ДК

Натисніть Для вибору

[DVD]4 DVD/CD [RADIO]4 FM (B лiвий) [EXT-IN]4 При кожному натисканнi кнопки:

При подачі аудіосигналу через термiнал AUX.

AUX:

Для вводу звуку через роз’єм DIGITAL AUDIO IN

D-IN:

USB:

OPTICAL. (B 14)

(B10)



Перевірте аудіопідключення до роз’єму AUX або DIGITAL AUDIO IN OPTICAL на головному пристрої при виборі відповідних джерел (B 7).

Зменште гучність телевізора до мінімуму, а потім відрегулюйте гучність головного пристрою.

Автоматичне підключення AUX

Підготовка

≥ Перевірте аудіопідключення до роз’єму AUX (B 7). ≥ Встановіть “Auto AUX Link” в “On” (B 15).

Якщо в режимі очікування використовується аудіовхід через гніздо AUX, головний пристрій автоматично ввімкнеться та вибере “AUX” в якості джерела.



За відсутності аудіовходу через роз’єм AUX впродовж 30 хвилин головний блок вимикається.

Підготовка до

Майстер швидкого початку

УКРАЇНСЬ

RQTX1312

експлуатації

Page 30

Прослуховування аудіо з телевізора або іншого пристрою за допомогою динаміків цього пристрою

Підготовка

≥ Переконайтеся, що аудіопідключення між цим пристроєм та

телевізором або іншим пристроєм встановлено. (B 7)

≥ Увімкніть телевізор та/або інший пристрій.

Підключіть [EXT-IN]4 для вибору джерела, що використовується для підключення цього пристрою до телевізора або іншого пристрою.

≥ Для зміни ефектів оточуючого звуку та режиму звуку див.

“Використання звукових ефектів зі всіх колонок” (B правa)

Встановлення налаштувань для цифрового аудіовходу

Виберіть набір типів аудіосигналів від роз’єму DIGITAL AUDIO IN OPTICAL головного пристрою. ≥ Підкреслені настройки – наперед установлені заводські настройки.

Доступні настройки

Режим Настройка

DUAL: (Працює тільки з Dolby Dual Mono)

DRC: (Dynamic Range Compression)

PCM FIX: – ON

Натисніть [EXT-IN]4 кілька разів для вибору “D-IN”.

Натисніть [PLAY MODE]9 і потім [3, 4]8 для вибору

режиму. Натисніть [2, 1]8 і виберіть потрібну настройку.

– MAIN+SAP –MAIN –SAP “SAP” = Додаткова аудіопрограма

≥ Встановіть режим PCM FIX на “OFF” для

прослуховування аудіо “MAIN” або “SAP”.

–ON

Налаштовує розбірливість, навіть коли гучність низька, стискаючи діапазон найнижчого та найвищого рівнів звуку. Це зручно під час пізнього нічного перегляду. (Працює тільки з Dolby Digital)

–OFF

Відтворюється повний динамічний діапазон сигналу.

Вибирається тільки під час приймання сигналів

PCM.

–OFF

Вибирається, коли приймаються сигнали Dolby Digital та PCM.

≥ Під час приймання достовірного 5.1-канального

оточуючого звуку виберіть “OFF”.

(стереозвук)

Використання звукових ефектів зі всіх колонок

≥ З деякими джерелами наведенi далi звуковi ефекти можуть не

працювати або бути недоступними.

≥ Також можливе погіршення

деякими джерелами звуку. Якщо таке відбувається, відключите звукові ефекти.



При зміненні ефекту оточуючого звуку, режиму шепоту оточуючого звуку або режимів звуку настройка відображується на екрані телевізора, якщо вибраним джерелом під час відтворення відео є “DVD/CD” або “USB”.

Ефекти об’ємного звучання

Натисніть [SURROUND];.

При кожному натисканнi кнопки:

Для режиму “Surround layout (Recommended)”

STANDARD:

Звук виводиться в тому ж вигляді, в якому він був записаний/ закодований.

MULTI-CH:

Можна прослуховувати звук із передніх динаміків, а також динаміків оточуючого звуку навіть при відтворенні зі стереоджерел. MANUAL: (B нижче)

Під час відображення “MANUAL” натисніть [2, 1]8 для вибору інших режимів об’ємного звучання.

При кожному натисканнi [2, 1]8:

DOLBY PLII MOVIE

Підходить для фільмів або відео, записаних у Dolby Surround. (виключаючи [DivX])

DOLBY PLII MUSIC

Додає ефекти 5.1-канального звучання до джерел стереозвуку. (виключаючи [DivX])

S.SRD (Super Surround)

Можна насолоджуватись ефектом оточуючого звучання при відтворенні зі стереоджерел.

STEREO

Звук через передні колонки і сабвуфер може виводитися з будьякого джерела.

Рекомендованi режими для прослухування звуку телевізора або стереоджерел:

≥ DOLBY PLII MOVIE ≥ DOLBY PLII MUSIC ≥ S.SRD

Для режиму “Front layout (Alternative)”

STANDARD:

Стереофонічне джерело виводиться як 2.1-канальний звук. Під час відтворення джерел об’ємного звуку можна насолоджуватись ефектом 5.1-канального об'ємного звучання, навіть якщо всі колонки розташовано спереду.

STEREO:

Будь-яке джерело можна відтворювати в режимі стерео. Ефект об’ємного звучання буде недоступний.

A.SRD (Покращений об’ємний звук):

Можна насолоджуватись ефектом об’ємного джерелом звуку.

Якщо сигнал має формат Dolby Digital, також відображатиметься

“/DOLBY DIGITAL”.

§ Вибраний режим у “Speaker layout” (B 8, Easy setup).

Гучність звуку в колонках залежить від джерела.

якості при використанні даних ефектів з

звучання з будь-яким

RQTX1312

УКРАЇНСЬ

Page 31

Вибір звукового режиму

Титульною стороною вгору

Натисніть [SOUND]: для вибору режиму звучання.

При кожному натисканнi кнопки:

EQ: Еквалайзер SUBW LVL: Рiвень сабвуфера C.FOCUS: Центральний фокус (лише якщо вибрано режим

Під час відображення обраного режиму натисніть

[2, 1]8 для налаштування.

Детальну інформацію про настройки для кожного з ефектів приведено далі.

EQ (Еквалайзер)

Можна вибрати параметри якостi звуку. При кожному натисканнi [2, 1]8:

FLAT: Вiдмiна (ефекти не додаються). HEAVY: Додає сили до року. CLEAR: Очищає верхній тембр. SOFT: Для фонової музики.

SUBW LVL (Рівень сабвуфера)

Ви можете налаштувати дiапазон нижнiх частот типу джерела для вiдтворення пристрiй автоматично вибирає найбiльш придатне налаштування.

LEVEL 1 ,# LEVEL 2 ,# LEVEL 3 ,# LEVEL 4

^---------------------------------------------------------------------------J

≥ Задані вами параметри зберігаються і викликаються

кожного разу при відтворенні того ж типа джерела.

C.FOCUS (Центральний фокус) (Ефективно при відтворені аудіо зі звуком центрального каналу або при виборі DOLBY PLII (

Можна так налаштувати звук з центральної колонки, щоб він здавався виходячим з області телевізора.

ON ,------. OFF

“Surround layout (Recommended)” у “Speaker layout” (B 8, Easy setup).)

. Залежно вiд

B 10).)

Використання об’ємного звучання в режимі шепоту

Можна посилити аудіоефект 5.1-канального звуку на низькій гучності. (Зручно для перегляду пізно ввечері.)

Натисніть [W.SRD]F.

При кожному натисканнi кнопки: ON ,------. OFF

Регулювання рівня динаміків під час відтворення

Лише якщо вибрано режим “Surround layout (Recommended)” у

“Speaker layout” (B 8, Easy setup)

(Ефективно при відтворенні 5.1-канального звуку або при виборі DOLBY PLII/“S.SRD” (B 10).)

Натисніть і утримуйте [–CH SELECT]: для вибору

динаміка.

При показі каналу колонки натиснiть [–CH SELECT]:. напр., L# C# R# RS# LS# SW

≥ Сабвуфер (SW) можна відрегулювати, тільки якщо на диску є

≥ Коли відображається “S”, відрегулювати можна лише канал

Коли вибрано “C”, “RS”, “LS”, “SW” або “S”

Натисніть [3]8 (збільшити) або [4]8 (зменшити),

^---------------------------------------------}

канал сабвуфера.

колонок об’ємного звучання. Одночасно регулюватимуться рівні обох колонок об'ємного звучання.

щоб відрегулювати рівень кожного динаміка.

C, RS, LS, SW, S: від `6 дБ до i6 дБ (L, R: Регулює ться тільки баланс.) (B нижче)

Регулювання балансу колонок під час відтворення

Для режиму “Surround layout (Recommended)”

баланс фронтальних колонок

Для режиму “Front layout (Alternative)”

баланс фронтальних колонок і колонок об’ємного звучання

Натисніть і утримуйте [–CH SELECT]:, щоб вибрати

“L” або “R”.

Якщо вибрано “L” або “R”

Натисніть [2, 1]8 для регулювання балансу

колонок.

§ Вибраний режим у “Speaker layout” (B 8, Easy setup).

Основне відтворення

Підготовка

Для показу зображень увiмкнiть телевізор і виберіть відеовхід (напр., VIDEO 1, AV 1, тощо), до якого слід підключити домашній кінотеатр.

Натисніть [Í]1 для увімкнення апарату.

Натисніть [DVD]4 для вибору “DVD/CD”.

Натисніть [< OPEN/CLOSE]2 для відкриття

дискового лотка. Встановiть диск.

≥ Двосторонні диски вставляйте

стороною для відтворення вгору.

Натисніть [1 PLAY]5, щоб розпочати відтворення.

≥ Натисніть [r, VOL, s]= для регулювання гучності.



≥ Якщо натиснути [< OPEN/CLOSE]2 для закриття лотка для дисків, цей

пристрій автоматично розпочне відтворення диска в лотку.

[MP3] [JPEG] [DivX] – Буде відтворено лише вміст поточної групи. – За наявності вмісту MP3,JPEG і DivX у поточній групі

відтворюватиметься лише один тип вмісту. (Пріоритет: MP3 # JPEG # DivX)

Можна вибрати елемент бажаного типу вмісту для початку відтворення. (B 12, Використання меню навiгацiї)

≥ ПРИ ВIДОБРАЖЕННI МЕНЮ ДИСКИ ПРОДОВЖУЮТЬ ОБЕРТАТИСЯ.

Натисніть [∫ STOP]5 після завершення відтворення для захисту двигуна пристрою, екрану телевізора і ін.

≥ Загальна кількість заголовків може відображуватися некоректно на

iR/iRW.

Основні елементи керування

Вiдтворення одним торканням: [1 PLAY]5

(у режимі очiкування) Апарат автоматично увiмкнеться і почне програвати диск, що знаходиться в лотку.

Стоп: [∫ STOP]5

Позиція запам’ятовується, коли на дисплеї основного апарату відображається “RESUME”. [DVD-V] [VCD] [CD] [MP3] [DivX] Цей пристрій може запам'ятати позицію для поновлення

≥ Натиснiть [1 PLAY]5 для вiдновлення.

– Сведения о возобновлении после отключения питания см. на

странице 7.

Натиснiть повторно [∫STOP]5 для скасування положення зупинки.

≥

Пауза: [; PA USE ]5 ≥ Натисніть [1 PLAY]5, щоб відновити відтворення.

Пропуск: [SKIP:,SKIP9]5

Пошук: [SEARCH6, SEARCH5]5 (під час відтворення) Показ із сповільненою швидкістю: [SEARCH6, SEARCH5]5

(під час паузи)

≥ Пошук: До 4 крокiв.

Показ із сповільненою швидкістю

≥ Натиснiть [1 PLAY]5, щоб розпочати нормальне вiдтворення.

[DivX]

≥ [VCD]

вперед.

Покадрове вiдтворення (під час паузи)

[DVD-V] : [2;, ;1]8 [DVD-V] [VCD] [DivX] : [; PA USE ]5 (

Вибір пунктів на екрані: [3, 4, 2, 1, OK]8 [3, 4, 2, 1]8: Вибрати [OK]8: Підтвердити

Введення номера: Нумеровані кнопки [DVD-V] [VCD] [CD]

напр., Для вибору 12: [S10]2 B [1] B [2]

відтворення останніх 5 дисків.

: До 3 кроків

Показ із сповільненою швидкістю: Відтворення тільки

відтворення тільки вперед)

експлуатації

Підготовка до

дисками

Операції з

Other OperationsReference

УКРАЇНСЬ

RQTX1312

Page 32

[DVD-V] Показ верхнього меню диска: [TOP MENU]7

/ .../Underwater.MP3

1/3

.. Perfume

Underwater

Fantasy planet Starpersons1

00:02:40

Група (Папка): Вміст (Файл/Дооріжка):

: MP3/CD-DA

: JPEG

: DivX

Час, що минув

Music Program

1 2 3 4 5

Track 1

Track 2 Track 3 Track 4

/ .../Track 1.MP3

RND

1/10

Track 1

Track 2 Track 3 Track 4

[DVD-V] Показ меню диска

Повернення до попереднього вікна: [RETURN]D

[VCD] (із контролем відтворення)

Показ меню диска: [RETURN]D Увімкнути/вимкнути функцію керування відтворенням (PBC): [MENU]C

Дисплей головного пристрою: [FL DISPLAY]E

[DVD-V] [MP3] [DivX]

Індикація часу

[JPEG]

SLIDE

,-. Інформаційний дисплей

,-.Номер вмiсту

: [MENU]C

Відтворення від вибраного пункту

Використання меню навiгацiї

[CD] [MP3] [JPEG] [DivX]

Можна вибрати відтворення з потрібного елемента, коли відображається екран меню навігації.

напр.,Доиск із даними

Натисніть [3, 4]8 для вибору пункту і натисніть [OK]8.

≥ Натисніть [2, 1]8 для посторінкового перегляду.

Вiдтворення починається з вибраного вмiсту.

[MP3] [JPEG] [DivX]

≥ Щоб повернутися до попередньої папки, натисніть [RETURN]D.

Також це можна зробити, вибравши “” у меню.

≥ Максимум: 16 символів для назви файлу/папки. ≥ Буде відтворено лише вміст поточної ≥ За наявності вмісту MP3, JPEG і DivX у поточній групі відтворення

базуватиметься на вибраному типі вмісту.

Вибір зображення у меню піктограм

[JPEG]

Під час показу картинки натисніть [TOP MENU]7, щоб

викликати меню мініатюр.

напр.,

групи.

Інші режими відтворення

Запрограмоване і довільне відтворення

[CD] [MP3] [JPEG] [DivX]

Підготовка

При зупиненому відтворенні натисніть [PLAY MODE]9, щоб вибрати режим відтворення.

При кожному натисканнi кнопки:

[CD] [MP3] Меню Music Program [JPEG] Меню Picture Program [DivX] Меню Video Program

RND (Випадкове) меню Вийти з програми та випадкових меню

Запрограмоване вiдтворення (до 30 пунктiв)

Натисніть [3, 4]8 для вибору пункту і натисніть

[OK]8.

напр., [MP3]

≥ Коли вибрано вміст, його буде запрограмовано. ≥ Повторюйте цю процедуру для програмування інших пунктів. ≥ [MP3] [JPEG] [DivX] Щоб повернутися до попередньої папки,

натисніть [RETURN]D. Також це можна зробити, вибравши “” у меню.

Натисніть [1 PLAY]5, щоб розпочати відтворення.

Для видалення вибраної програми

1 Натиснiть [1]8, потiм натиснiть [3, 4]8 для вибору програми. 2 Натиснiть [CANCEL]3.

Для видалення всiєї програми

Натиснiть декiлька разiв [1]8 для вибору “Clear All”, потiм натиснiть [OK]8.

Програма цілком скасовується також при відкритті лотка диска, вимкненні

[CD] Усі доріжки буде відтворено у випадковому порядку. [MP3] [JPEG] [DivX] Вміст MP3/JPEG/DivX із вибраної групи буде

відтворено у випадковому порядку.

апарату або виборі іншого джерела.

Довільне відтворення

[MP3] [JPEG] [DivX]

Натисніть [3, 4]8 для вибору бажаної групи й натисніть [OK]8.

напр., [MP3]

Натисніть [3, 4, 2, 1]8 для вибору картинки і

натисніть [OK]8.

≥ Натисніть [SKIP:,SKIP9]5 для посторінкового

перегляду.

∫ Повертання зображення

Коли відображається зображення, натисніть [3, 4, 2, 1]8, щоб його повернути.

RQTX1312

УКРАЇНСЬ

≥ Щоб повернутися до попередньої папки, натисніть [RETURN]D.

Також це можна зробити, вибравши “” у меню.

[MP3] [JPEG] [DivX]

Натисніть [3, 4]8 для вибору бажаного вмісту§ й натисніть [OK]8.

§ За наявності вмісту MP3, JPEG і DivX випадкове відтворення базуватиметься на вибраному типі вмісту.

Натисніть [1 PLAY]5, щоб розпочати відтворення.

Page 33

Повторне відтворення

1/5

Off O

Title Search

Поточний пункт

Назва пункту

напр., [DVD-V] Меню 1 (Диск)

Off O

Chapter Search

1/5

Поточнi настройки

напр., [DVD-V] Меню 1 (Диск)

Це працює тільки, коли може відображатися час відтворення, що минув. Воно також працює з усіма вмістами у форматi JPEG.

Для показу режиму повтору під час відтворення натисніть і утримуйте [–REPEAT]9.

Коли відображується рижим повтору, натисніть [–REPEAT]9 для вибору повторюваного елемента.

напр., [DVD-V]

`Chapter ---. `Title ---. `Off

^----------------------------------------------------b

Для скасування виберiть “Off”.

Залежно від типа диска і режиму відтворення пункти відображуватимуться по-різному.



Випадковий режим буде очищено, якщо змінити режим повтору.

Використання екранних меню

Натисніть [FUNCTIONS]6 для показу екранного

меню.

При кожному натисканнi кнопки:

Меню 1 (Диск) Меню 2 (Вiдео) Меню 3 (Аудiо) Вихiд

Play Speed

[DVD-V]

Для зміни швидкості відтворення

– вiд “k0.6” дo “k1.4” (з кроком 0,1) ≥

Натиснiть [1PLAY]5, щоб повернутися до нормального вiдтворення.

≥ Після зміни швидкості

– Dolby Pro Logic II не робить жодного впливу. – Вивiд звуку перемикається в 2-канальний стереорежім. – Частота дискретизації 96 кГц конвертується в 48 кГц.

≥ Залежно від методу запису диску ця функцiя може не працювати.

Repeat Mode

(B лiвий, Повторне відтворення)

A-B Повторіть (Для повтору вибраної секції) Виключаючи [JPEG] [DivX] Натисніть [OK]8 у початкових та кінцевих точках. ≥ Виберiть “Off” для вiдмiни.

Subtitle

[DVD-V]

(з декiлькома звуковими дорiжками)

Для вибору мови субтитрів

≥ На iR/iRW, номер субтитрів може бути показаний для субтитрів,

які не відображаються.

Angle

[DVD-V] (з декiлькома кутами)

Для вибору кута відео

дисками

Операції з

Натисніть [3, 4, 2, 1]8 для вибору пункту і

натисніть [OK]8.

Натисніть [3, 4]8 для налаштування і натисніть

[OK]8.

Показані елементи відрізняються у залежності від типу диска.

Меню 1 (Диск)

Track Search, Title Search, Content Search, Chapter Search

Щоб розпочати з заданого пункта

напр., [DVD-V]: T2 C5 Для вибору 12: [S10]2 B [1] B [2] B [OK]8

Audio

[DVD-V] [DivX]

Для вибору звукової дорiжки

[VCD]

Для вибору “L”, “R”, “L+R” або “L R”

Фактично, операції залежать від диску. Прочитайте інструкції до диску для більш детальної інформації.

Тип сигналу/данi

LPCM/ D/DTS

§ Під час відтворення джерела DTS звуку з динаміків не буде. ≥ [DivX] При заміні аудіо або вiдеодиска DivX перед початком

відтворення може пройти деякий час.

(з декiлькома звуковими дорiжками)

/MP3/MPEG:

Тип сигналу

Меню 2 (Вiдео)

Transfer Mode

Виберіть спосіб перетворення для відеовиходу, що відповідає типу матеріалу

Auto, Video

≥ Якщо вміст спотворений, виберіть “Video”. ≥ Це може не впливати на деякі джерела.

Zoom

Щоб вибрати зум Normal, 1, 2, 3

Меню 3 (Аудio)

Dialogue Enhancer

Для полегшення прослухування діалогів у фільмах

[DVD-V] [DivX] (Dolby Digital, 3-канальний або вище, із діалогом, записаним у центральному каналі)

Off, On

УКРАЇНСЬ

RQTX1312

Page 34

Відтворення з пристрою

Меню

Параметр

Поточнi настройки

USB

Ви ожете під’єднати та відтворювати доріжки або файли (B 16) з пристроїв масової пам’яті USB. Пристрої, які визначаються як пристрої масової пам’яті USB: – Пам’ять USB, що підтримує тільки безперервну передачу даних.

Підготовка

≥ Перед підключенням будь-якого пристрою пам’яті USB у цей апарат

обов’язково створіть резервну копію даних, що на

≥ Не рекомендується використовувати подовжувальний кабель USB.

Пристрій USB, підключений за допомогою кабелю, не буде розпізнаватись цим апаратом.

Підключіть пристрій USB (

порту USB ( 6). Якщо натиснути [EXT-IN]4 для вибору “USB”, цей

пристрій автоматично розпочне відтворення вмісту

не входить у комплект

ній зберігаються.

) до

USB-пристрою.

≥ Для відтворення вибраного запису натисніть [∫ STOP]5 та

зверніться до “Відтворення від вибраного пункту” (B 12).

≥ Що стосується інших функцій, то вони подібні описаним у розділі

“Операції з дисками” (B 11 дo 13).



≥ Максимально: 189 папок (за виключенням кореневої), 1900 файлів, 16

символів для імен файлів/папок.

≥ Тільки одна картка пам’яті може бути вибрана при підключенні

багатопортового пристрою USB для зчитування карт пам’яті. Звичайно вставляється перша картка пам’яті.

Зміна настройок програвача

Натисніть [DVD]4 для вибору “DVD/CD”.

Натисніть [START]B для показу меню START.

Натисніть [3, 4]8 для вибору “Setup”, а тоді

натисніть [OK]8.

Меню Language

Display

Виберіть мову для екранних повідомлень.

≥ English ≥ Русский ≥ Magyar ≥ Polski ≥ Çesky

Audio

Виберіть мову звукового супроводу.

≥ English ≥ Russian ≥ Hungarian ≥ Polish ≥ Czech

Subtitle

Виберіть мову звукових субтитрів.

≥ Auto ≥ German ≥ Russian ≥ Hungarian ≥ Polish ≥ Czech ≥Off

DVD Menu

Виберіть мову для меню диска.

≥ English ≥ Russian ≥ Hungarian ≥ Polish ≥ Czech

§ Деякі диски запускаються на певній мові, не дивлячись на ваші

зміни. Якщо вибрана мова недоступна на диску, використовується мова за умовчанням. Є диски, де мову можна перемкнути тільки у вікні меню (B 12).

≥ Français ≥ Español ≥ Deutsch

≥ French ≥ Spanish ≥ German

≥ English ≥ French ≥ Spanish

≥ French ≥ Spanish ≥ German

Меню Video

TV Aspect

Виберіть настройки, відповіднi характеристикам вашого телевізора.

: Широкоекранний телевiзор (16:9)

≥ 16:9 ≥ 4:3 Pan&Scan: Звичайний телевiзор (4:3)

Краї широкоформатних зображень обрізуватимуться (якщо це не заборонено диском).

≥ 4:3 Letterbox: Звичайний телевiзор (4:3)

Широкоформатне зображення буде виведене з чорними смугами знизу і зверху.

Setup

Language

Video

Audio

Others

Натисніть [3,4]8 для вибору меню і натисніть [OK]8.

Натисніть [3, 4]8 для вибору пункту і натисніть

[OK]8. Натисніть [3, 4]8 для виконання настройок і

натисніть [OK]8.

≥ Для повернення до попереднього вiкна натиснiть [RETURN]D. ≥ Для виходу з екрана, натисніть [START]B. ≥ Параметри не зміняться, навіть якщо ви перемкнете пристрій в

режим очікування.

≥ Підкреслені значення в наступних меню є стандартними

заводськими настройками.

Set RETURN

Display

Audio

Subtitle

DVD Menu

: English

: Auto

: English

Time Delay

При підключенні до плазмового телевізора виконайте налаштування, якщо ви відмітите, що звук і картинка виходять несинхронний.

≥ 0ms ≥ 80ms ≥ 100ms

TV System

Виберіть відповідне джерело виходу при під’єднанні до телевізора (B 16, Вiдеосистеми).

≥ NTSC: При пiдключеннi до телевізора NTSC.

: При пiдключеннi до телевізора PAL .

≥ PAL ≥ Auto: Вибирає оригінальне джерело виходу під час відтворення

≥ 20ms ≥ 40ms ≥ 60ms

дисків PAL або NTSC.

Video Out (I/P)

(Працює тільки при використанні роз’єму COMPONENT VIDEO OUT.) Виберіть “Progressive” тільки при підключенні до телевізора, сумісного з прогресивним виходом.

≥ Interlace

≥ Progressive

УКРАЇНСЬ

RQTX1312

Page 35

Меню Audio











Дійсне розташування колонок

Ідеальне розташування колонок

Віддалі до колонок

Приблизні розміри кімнати

Коло ідеальних віддалей до колонок

Dynamic Range

≥ On: Підрегулюйте чіткість звуку навіть при малій гучності. Зручно

для перегляду в пізній час. (Працює тiльки з Dolby Digital)

: Відтворюється повний динамічний діапазон сигналу.

≥ Off

Speaker Settings

Виберіть час затримки для колонок. (Діє лише за умови вибору режиму “Surround layout (Recommended)” в “Speaker layout” (B 8, Easy setup).) (Лише центральна колонка і колонки об’ємного звучання)

Для оптимального прослухування 5.1-канального звуку всі колонки, виключаючи сабвуфер, мають знаходитися на одній відстані від слухача. Якщо центральна колонка і колонки об’ємного звучання розташовані ближч е до слухача, відрегулюйте звуку для компенсації цієї різниці.

Якщо вiдстань a або b менша за c, знайдіть різницю по таблиці і введіть відповідне значення.

a Центральна колонка b

Рiзниця (Прибл.) Настройка Рiзниця (Прибл.) Настройка

30 см 1ms 150 см 5ms 60 см 2ms 300 см 10ms

90 см 3ms 450 см 15ms 120 см 4ms 150 см 5ms

≥ C Delay (Затримка відтворення через центральну колонку):

, 1ms, 2ms, 3ms, 4ms, 5ms

0ms Виберіть час затримки відтворення звуку через центральну колонку.

≥ LS/RS Delay (Затримка відтворення через Лiву/Праву колонки

об’ємного звучання):

, 5ms, 10ms, 15ms

0ms

Виберіть час затримки відтворення звуку через колонки об’ємного звучання.

≥ Test Tone:

Використовуйте тестовий сигнал, щоб прослухати вивід із динаміків для підтвердження їх підключення. Випробувальний тональний сигнал відтворюватиметься через кожну колонку в такому порядку.

Left, Center, Right, Surround Right, Surround Left, Subwoofer Щоб зупинити тестовий сигнал, натисніть [RETURN]D.

затримку відтворення

Колонка об’ємного звучання

Меню Others

DivX Registration [DivX]

Відображення реєстраційного коду пристрою. Вам потрібний цей код реєстрації для придбання і відтворення вмісту DivX Video-on-Demand (Вiдео на запит) (VOD) (B 16).

DivX Deregistration [DivX]

Відображення коду скасування реєстрації пристрою. Код скасування реєстрації потрібен, щоб скасувати реєстрацію цього пристрою (B 16). Цю настройку можна вибрати тільки після відтворення вмісту DivX VOD перший раз.

Auto AUX Link

≥ On: Якщо цей пристрій знаходиться в режимі очікування,

≥ Off

Slide Show Time

Встановiть швидкість слайд-шоу.

≥ 3 Seconds

Easy setup

Можна виконати основні настройки для оптимізації системи домашнього кінотеатру. (B 8)

FL Dimmer

Налаштуйте яскравість дисплея апарату й індикатора.

≥ Bright ≥ Dim: Дисплей темнiшає. ≥ Auto: Дисплей гасне, але стає яскравішим, якщо ви виконуєте

Screen Saver

Це запобігає пропаленню на екрані телевiзора.

≥ Off ≥ Wait 5 min

Ratings

Встановите рівень для обмеження перегляду дітьми дисків DVD-Video.

Налаштування обмеження перегляду дітьми (При виборі рівня 8)

≥ Вiд 1 дo 7 ≥ 8 No Limit

При установці рівня обмеження перегляду дітьми на екрані з’явиться вікно введення пароля. Пароль за промовчанням — “8888”. Введіть за допомогою цифрових кнопок чотиризначний пароль і натисніть [OK]8. Пароль за промовчанням можна змінити (B нижче)

Не забудьте свiй пароль.

При установці диска DVD-Video, що перевищує рівень обмеження перегляду дітьми, на екрані з’явиться Слiдуйте екранним вказiвкам.

Set Password

Змiнiть пароль на “Ratings”. Під час першого змінення пароля:

Пароль за промовчанням — “8888”. Слiдуйте екранним вказiвкам.

Restore Default Settings

Повертає всі значення в меню Setup до настройок за промовчанням, за винятком пароля та рівня рейтингів.

Натисніть [2, 1]8 для вибору “Yes”, а тоді натисніть [OK]8. Вимкніть і знову увімкніть пристрій.

пристрій увімкнеться і змінить джерело на “AUX” за наявності аудиосигналу в роз’ємі AUX. (B 9)

≥ 5 Seconds ≥10 Seconds ≥15 Seconds

яку-небудь операцію.

: У разі відсутності дій протягом 5 хвилин буде показано

екранну заставку. При виконанні операцій зображення екрана повертається донормального. (Це неможливо під час відтворення.)

повідомлення.

Getting StartedPlaying DiscsІнші операціїДовідка

УКРАЇНСЬ

RQTX1312

Page 36

Iнформацiя про DivX

You must register your device to play

DivX protected videos.

Registration code:XXXXXXXXXX

10 буквено-цифрових символів

ЩОДО DIVX ВІДЕО:

– це формат цифрового відео, створений компанією DivX, Inc.

DivX Цей пристрій офіційно сертифікований у якості пристрою DivX

, який підтримує відтворення відео DivX. Детальніша

Certified

інформація та додаткове програмне забезпечення для перетворення файлів у відеоформат DivX – на divx.com.

ЩОДО DIVX ВІДЕО НА ЗАМОВЛЕННЯ:

Для відтворення придбаних відеозаписів DivX відео на замовлення (VOD) необхідно зареєструвати даний пристрій, сертифікований у

якості DivX Certified Для отримання свого коду реєстрації перейдіть до розділу DivX VOD у меню налаштування свого пристрою. З більш докладною інформацією про порядок реєстрації можна

ознайомитись на сайті vod.divx.com.

Показ реєстраційного коду пристрою

(B 15, “DivX Registration” в Меню Others)

≥ Після відтворення вмісту DivX VOD перший раз, “DivX Registration”

неможливо вибрати, доки не буде скасована реєстрація апарата.

≥ Якщо ви придбаєте вміст DivX VOD, використовуючи реєстраційний

код, що відрізняється від коду даного апарата, ви більше не зможете відтворити цей вміст.

Скасування реєстрації апарату

Виберіть “DivX Deregistration” (B 15) і виконайте інструкції, що відображуються на екрані. Скористайтеся кодом скасування реєстрації, щоб скасувати реєстрацію на сайті http://vod.divx.com.

Файли DivX, які можуть бути відтворені лише певну кількість разів

Деякий вміст DivX VOD може відтворюватись тільки задану кількість разів. Під час відтворення цього вмісту відображається кількість вже виконаних відтворень та початкова їх кількість.

≥ Кількість відтворень, яка залишилась, зменшується з кожним

відтворенням програми.

Функція поновлення (B 11, [∫ STOP]5) не працює.

Носії, які можна відтворити

Рекламнi диски

Тип носія/

Логотип

DVD-Video Музичнi i вiдео-диски

Video CD Музичні диски з відео

CD Музичнi диски [CD]

Зауваження

високої якостi

Включаючи SVCD (Вiдповiдно до IEC62107)

Позначений як

[DVD-V]

[VCD]

Записані диски та USB-пристрої

Тип носія/

Логотип

DVD-R/RW ≥ Формат DVD-Video

DVD-R DL ≥ Формат DVD-Video

rR/rRW/rRDL ≥ Формат iVR (iR/iRW

CD-R/RW ≥Формат CD-DA

Пристрій USB ≥ Формат MP3

≥ Перед відтворення фіналізуйте диск на пристрої, за

якого записано диск.

≥ Відтворення вищезазначених носіїв у деяких випадках може бути

неможливим, в залежності від типу носія, умов запису, способу запису та створення файлів. (B 17, Про файли MP3/JPEG/DivX).

≥ Під час відтворення джерела DTS звуку з динаміків не буде.

Зауваження щодо використання двосторонніх дисків DualDisc

Сторона двостороннього диска, що містить цифрове аудіо, не відповідає вимогам технічної специфікації формату Compact Disc Digital Audio (CD-DA). Том у їх відтворення неможливе.

Формати

≥ Формат MP3 ≥ Формат JPEG ≥ Формат DivX

≥ Формат DivX

Video Recording)

≥ Формат MP3 ≥ Формат JPEG ≥ Формат DivX

≥ Формат JPEG ≥ Формат DivX

Позначений як

[DVD-V]

[MP3]

[JPEG]

[DivX]

[DVD-V]

[DivX]

[DVD-V]

[CD]

[MP3]

[JPEG]

[DivX] [MP3]

[JPEG]

[DivX]

допомогою

Диски, які не можуть відтворюватися

Blu-ray диски, HD DVD, AVCHD диски, DVD-RW версії 1.0, DVD-Audio, DVD-ROM, DVD-VR, CD-ROM, CDV, CD-G, SACD, DTS музичні диски, WMA диски та Photo CD, DVD-RAM та “Chaoji VCD”, доступні на

, включно з CVD, DVCD та SVCD, які не відповідають стандарту

ринку

IEC62107.

Вiдеосистеми

Цей апарат може відтворювати у системі PAL та NTSC, але “TV System” (B 14) цього апарату повинна відповідати системі вашого телевізора.



В залежності від системи PAL відеозапису на диску, зображення може неправильно відображатись на телевізорі з системою NTSC.

Вказівки по поводженню з компакт-дисками

≥ Не наклеюйте на диск наклейки. Вони можуть викликати

викривлення диска, зробивши відтворення неможливим.

≥ Не пишіть на стороні наклейки кульковою ручкою або іншими

пристроями для письма.

≥ Не застосовуйте чистячі аерозолі, бензин, розчинники фарб,

антістатіки та будь-які інші розчинники.

≥ Не використовуйте невідповідні пристосування захисту та кришки. ≥ Не використовуйте такі

– Диски із слідами від клейких матеріалів від наклейок та етикеток

(диски з прокату, тощо). – Подряпані або тріснуті диски. – Диски нестандартної форми, наприклад, у вигляді серця.

диски:

RQTX1312

УКРАЇНСЬ

Page 37

Про файли MP3/JPEG/DivX

Не менше 30 мм

‰7,0 мм до ‰9,4 мм

Стіна або колона

3 мм до 5 мм

‰4,0 мм









A 12,3

мм

B 106,7 мм C 40

мм

D 40

мм

[MP3] (Розширення: “.MP3”, “.mp3”)

≥ Частота дискретизації і ступінь стискування:

–8кГц, 11,02 кГц, 12 кГц, 16 кГц, 22,05 кГц, 24 кГц (від 8 кб/с до

160 кб/с), 32 кГц, 44,1 кГц і 48 кГц (від 32 кб/с до 320 кб/с)

≥ Теги ID3: версія 1, 2

[JPEG] (Розширення: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

≥ Відображуються JPEG файли, отримані за допомогою цифрових

камер, відповідних версії 1.0 стандарту DCF (Design rule for

Camera File system). – Змінені, відредаговані або

можуть не відображуватися.

≥ Даний апарат не відображує анімовані картинки MOTION JPEG і

інші аналогічні формати, фотографії у форматі, відмінному від JPEG (наприклад, TIFF), і не відтворює фотографії з приєднаним звуковим супроводом.

[DivX] (Розширення: “.DIVX”, “.divx”, “.AVI”, “.avi”)

≥ Файли DivX розміром більше 2 ГБ або що не мають індексу,

можуть відтворюватися некоректно на даному апараті

≥ Даний апарат підтримує всі типи розподільностi до максимум

720k480 (NTSC)/720k576 (PAL).

≥ Порядок даних при відображенні в меню і на екрані комп’ютера

може розрізнятися.

≥ Даний апарат не може відтворювати файли, записані в пакетному

режимі.

DVD-R/RW

≥ Диски повинні відповідати стандарту UDF (UDF 1.02/ISO9660). ≥ Даний апарат не підтримує мультісесiйнi диски.

Відтворюватимуться лише файли, записані в основну сесію.

CD-R/RW

≥ Диски мають відповідати стандарту ISO9660, рiвень 1

розширених форматiв).

≥ Даний апарат підтримує мультісессию, проте, за наявності багатьох

сесій на диску, для початку відтворення може знадобитися більше часу. Щоб уникнути даного ефекту, підтримуйте кількість сесій на мінімальному рівні.

Пристрій USB

≥ Не гарантується можливість підключення цього апарата до усіх

пристроїв USB.

≥ Цей апарат не підтримує заряджання ≥ Підтримуються файлові системи FAT12, FAT16 та FAT32. ≥ Цей пристрій підтримує повношвидкісний USB 2.0.

збережені на комп’ютері файли

або 2 (окрiм

пристроїв через USB.

Варіанти установки колонок

Кріплення до стіни

Всі колонки (за винятком сабвуфера) можна повісити на стіни. ≥ Стіни або колони, до яких кріпитимуться колонки, мають бути здатні

витримувати навантаження 10 кг на дюбель. Перед кріпленням колонок на стіну проконсультуйтеся з будівельниками. Невірна установка може

1 Вкрутіть гвинт (

2 Обережно надіньте колонку отвором (отворами) на гвинт (гвинти).

∫ Поради

За допомогою нижчезазначених вимірювань визначте положення гвинтів на стіні. ≥ Залиште мінімум 20 мм простору над динаміком і по 10 мм з

кожного боку, щоб забезпечити достатньо місця для встановлення динаміка.

привести до пошкодження стіни і колонок.

не входить у комплект

) в стіну.

Getting StartedPlaying DiscsOther OperationsДовідка

Догляд

Чистіть цей пристрій м’якою, сухою тканиною

≥ При чищенні даного апарату забороняється використовувати спирт,

розчинники лаків і фарб або бензин.

≥ Перед використанням вологих серветок для чищення уважно

прочитайте інструкцію з їх вживання.

Не використовуйте наявні в продажі засоби для чищення лінз, оскільки вони можуть привести до

чищення лінзи не потрібне, хоча це залежить від умов роботи.

Перед переміщенням апарату, переконаєтеся в тому, що в лотку відсутній диск. Інакше можливе пошкодження і апарату, і

диска.

збоїв в роботі. Зазвичай

УКРАЇНСЬ

RQTX1312

Page 38

Керівництво з усунення несправностей

Перш нiж звертатися до сервiсної служби, виконайте зазначенi перевiрки. У разi сумнiв щодо пунктiв для перевiрки, або якщо запропонованi рiшення не усуває проблеми, проконсультуйтеся з вашим дилером.

Живлення

Немає живлення.

Вставте вилку в розетку до упору. (B 7)

Пристрій автоматично перемикається у режим очікування.

≥ Було увiмкнено таймер нічного режиму, і запрограмований час

витік. (B 4)

≥ Основний апарат автоматично перейде до режиму очікування через

30 хвилин відсутності активності. (B 4)

≥ Працювало Автоматичне підключення AUX. (B 9)

На дисплеї апарату відображуватиметься

Дисплей темнiшає.

Виберiть “Bright” в “FL Dimmer” в Меню Others. (B 15)

“NO PLAY”

≥ Було вставлено диск, непридатний для вiдтворення; вставте

сумісний диск. (B 16)

≥ Було вставлено порожнiй диск. ≥ Було вставлено нефіналізований диск.

“NO DISC”

≥ У лотку відсутній диск; вставте диск. ≥ Диск вставлено невірно; вставте диск правильно. (B 11)

“OVER CURRENT ERROR”

Пристрій USB споживає занадто багато енергії. Увімкніть режим “DVD/CD”, витягніть пристрій USB та вимкніть апарат.

“F61”

Перевірте правильність підключення колонок. Якщо проблема не була усунена, зв’яжіться з ділером. (B 6)

“F76”

Проблема з живленням. Проконсультуйтеся з ділером.

“DVD U11”

Можливо, диск забруднений. Протріть диск.

“ERROR”

Виконано помилкову операцію. Прочитайте інструкцію і повторіть спробу.

“DVD H∑∑” “DVD F∑∑∑”

∑ вказує номер. ≥ Виникла проблема. Номер після “H” і “F” залежить від стану

аппарату. Вимкнiть апарат, потім знову увiмкнiть його. Або вимкнiть апарат, витягнiть вилку з розетки, а потім вставте її знову.

≥ Якщо номер не зник, звернiться в ремонт.

“REMOTE 1” або “REMOTE 2”

Зробіть режими апарату і пульта ДК однаковими. Залежно від відображуваного номера (“1” або “2”) натиснiть і притримайте [OK]8 і відповідну цифрову кнопку ([1] або [2]) не менше 2 секунд. (B 4)

Основні операції

Апарат не реагує на натиснення кнопок.

≥ Цей пристрій не може відтворювати диски, відмінні від перелічених

у цьому посібнику користувача. (B 16)

≥ Апарат може працювати некоректно через блискавки, статичну

електрику або деякi іншi зовнішні чинники. Вимкнiть апарат, потім знову увiмкнiть його. Або вимкнiть апарат, витягнiть вилку з розетки, а потім вставте її назад Утворився конденсат. Почекайте від 1 до 2 годин до повної випари вологи.

≥

Апарат не реагує на натиснення кнопок на пультi ДК.

≥ Перевірте правильність установки батарейок в пульт ДК. (B 8) ≥ Батарейки розрядилися. Замініть їх новими. (B 8) ≥ Направте пульт ДК на IЧ-приймач сигналу в апараті і повторіть

спробу. (B 4)

На натиснення кнопок на пульті ДК реагують інші пристрої.

Змінiть режим роботи пульта ДК. (B 4)

Не можна відобразити меню START.

Вийміть диск і потім натисніть [START]B знову.

Зображення або звук відсутні.

≥ Перевірте підключення телевізора або колонок. (B 6, 7) ≥ Перевірте налаштування гучності або входів/виходів приєднаного

устаткування і головного пристрою.

≥ Перевірте, чи є записи на диску.

Пароль для налаштування рівня обмеження перегляду дітьми був забутий.

Скиньте всі настройки до стандартних заводських. При зупиненому апараті та “DVD/CD”, вибраному як джерело, натиснiть i притримайте кнопки [< OPEN/CLOSE]2 (Стоп) на головному пристрої і [S10]2 на пульті ДК, поки “RESET” не зникне з екрану телевізора. Вимкнiть апарат, потім знову увiмкнiть його. Всі настройки будуть повернені до значень за

Деякі символи відображуються некоректно.

Символи, виключаючи букви латинського алфавіту і арабські цифри, можуть відображуватися некоректно.

умовчанням.

Робота з диском

Проходить певний час, перш ніж запускається відтворення.

≥ Початок відтворення може зажадати більше часу, якщо записи MР3

містять дані з фіксованими зображеннями. Навіть після початку відтворення правильний час відтворення може не відображуватися. Це є нормальним. [MP3]

≥ Це є нормальним на вiдеодисках DivX. [DivX]

При перемотуванні або пошуку з’являється екранне меню.

[VCD]

Це є нормальним для дискiв Video CD.

Панель керування відтворенням не з’являється.

[VCD] із керуванням відтворення Натисніть [MENU]C, щоб увімкнути керування відтворенням (PBC), а потім натисніть [RETURN]D під час відтворення.

Відтворення не починається.

≥ При відтворенні вмісту DivX VOD див. головну сторінку сайту, на

якому було куплено вміст DivX VOD. (Наприклад,

http://vod.divx.com) [DivX]

≥ Якщо диск містить CD-DA й інші формати, коректне відтворення

може бути неможливим.

Вiдсутнi субтитри.

≥ Увiмкнiть показ субтитрiв. (“Subtitle” в Меню 1) (B 13) ≥ Субтитри можуть не відображатись у залежності від диска. [DivX]

Точка B встановлюється автоматично.

Кінець запису при його досягненні стає точкою B.

Неможливий доступ до меню настройки.

Виберіть “DVD/CD” або “USB” у якості джерела.

RQTX1312

УКРАЇНСЬ

Page 39

Звук

Ефекти не працюють.

Деякі аудіоефекти не працюють або практично непомітні на деяких дисках.

Під час відтворення чується дзижчання.

Біля апарату знаходяться мережні шнури або флуоресцентні світильники. Три майте інше устаткування та кабелі якнайдалі від головного пристрою.

Вiдсутнiй звук.

≥ При зміні швидкості відтворення при програваннi звуку може

виникнути короткочасна пауза.

≥ Якщо вхідне джерело становить собою струм бітових даних,

оберіть на зовнішньому устаткуванні формат РСМ.

≥ Залежно від способу створення файлів звук може не

відтворюватися. [DivX]

≥ Під час відтворення джерела DTS звуку з динаміків не буде.

Виберіть інше джерело звуку (наприклад, Dolby Digital). (

Вiдсутнiй звук в телевiзорi.

Перевірте аудіопідключення. Натисніть [EXT-IN]4 для вибору відповідного джерела. (B 7, 9)

Немає звуку з колонок об’ємного звучання.

≥ Під час використання режиму “Surround layout (Recommended)”

натисніть [SURROUND];, щоб вибрати “MULTI-CH”. (B 10)

≥ Під час використання режиму “Front layout (Alternative)” натисніть

[SURROUND];, щоб вибрати “A.SRD”. (B 10)

B 13)

USB

Пристрій USB та його вміст не читаються.

≥ Формат пристрою USB або його вміст несумісні з системою. (B 14) ≥ Функція головного пристрою USB даного апарату може не

працювати з деякими пристроями USB.

≥ Пристрої USB ємністю більше 32 ГБ у деяких випадках можуть не

працювати.

Повільна робота пристрою USB.

Великий розмір файлу або пристрій USB великої ємності потребують більше часу для читання та відтворення на екрані телевізора.

Радіо

Чується спотворений звук або шуми.

≥ Налаштуйте положення FM-антени. ≥ Використовуйте зовнiшню антену. (B 7)

Чується стукаючий звук.

Вимкніть телевізор або пересуньте його якнайдалі від пристрою.

На екранi телевiзора вiдобразиться

“/”

Операція заборонена пристроєм або диском.

“/ Incorrect Disc Region”

Лише DVD-Video диски для всiх регiонiв або диски з тим же самим регіональним кодом, як і вказаний на задній панелі апарату, можуть бути відтворені на апараті. (B Обкладинка)

Getting StartedPlaying DiscsOther OperationsДовідка

Знiмок

Фотографії на телевізорі відображуються некоректно або не відображується взагалі.

≥ Пристрій та телевізор використовують різні відеосистеми.

Використовуйте багатосистемний або PAL телевiзор.

≥ Система, що використовується на диску, не підходить до вашого

телевізора. – Змініть настройку “TV System” для відповідності вашому

телевізору. (B 14) (В залежності від системи PAL відеозапису на диску, зображення може неправильно відображатись на телевізорі з системою

NTSC.)

≥ Переконайтеся в тому, що телевізор

безпосередньо, а не через відеомагнітофон. (B 7)

≥ Зарядні пристрої мобільних телефонів можуть створювати

перешкоди.

≥ Якщо ви використовуєте кімнатну телевізійну антену, змініть її на

зовнiшню антену.

≥ Антенний кабель телевізора прокладений занадто близько до

пристрою. Пересуньте його подалі від пристрою.

≥ При використанні роз’єму COMPONENT VIDEO OUT переконайтеся

в тому,

що не обрано прогресивного виведення даних, якщо підключений телевізор не підтримує прогресивне виведення даних. Натісніть і утримуйте [CANCEL]3, поки картинка не відображуватиметься правильно.

Розмiр картинки не відповідає формату екрану.

≥ Змiнiть “TV Aspect” в Меню Video. (B 14) ≥ Змiнiть формату у телевізорі. ≥ Змініть настройки збiльшення. (“Zoom” в Меню 2) (B 13)

Меню відображується некоректно.

Поверніть коефіцієнт збільшення на “Normal”. (“Zoom” в Меню 2) (B13)

приєднаний до апарату

Прогресивне відео

При ввімкнені прогресивного виходу на зображенні з’являється ореол.

Ця проблема виникає через спосіб редагування або матеріал, що використовуються на DVD-Video, але вона має бути виправлена в разі використання черезрядкового виходу. При використанні роз’єму COMPONENT VIDEO OUT встановіть “Video Out (I/P)” у меню Video на “Interlace”. (B 14) В якості альтернативи можна натиснути й утримувати [CANCEL]3, поки зображення не виведеться правильно.

Зображення формується не прогресивним відеосигналом.

≥

Виберіть “Progressive” у “Video Out (I/P)” in

≥ Через роз’єм VIDEO OUT на апараті виводиться черезрядковий

сигнал.

Меню Video.(B 14)

Ліцензії

Вироблено за ліцензією компанiї Dolby Laboratories. Dolby, Pro Logic та символ подвійного D є торговими марками Dolby Laboratories.

Цей пункт включає технологію захисту від копіювання, що охороняється патентами США та іншим правом на інтелектуальну власність Rovi Corporation. Інженерний аналіз та розбирання заборонені.

“DVD Logo” є товарним знаком корпорації DVD Format/Logo Licensing Corporation.

, DivX Certified® і зв’язані логотипи є торговими марками

DivX DivX, Inc. і використовуються на умовах ліцензії.

DivX

, DivX Certified

Inc. and are used under license.

Технологію кодування звуку MPEG Layer-3 отримано за ліцензією від Fraunhofer IIS та Thomson.

and associated logos are trademarks of DivX,

УКРАЇНСЬ

RQTX1312

Page 40

Технічні характеристики

Фронтальні колонки SB-HF70

Колонки об’ємного звучання

SB-HS70

Центральна колонка

SB-HC70

Сабвуфер

SB-HW50

СЕКЦIЯ ПІДСИЛЮВАЧА

Вихідна потужність RMS: Режим Dolby Digital

Переднiй канал

Канал об’ємного звучання

Центральний канал

Канал сабвуфера

Загальна середньоквадратична потужність в режимі Dolby Digital 330 Вт

FM ТЮНЕР, СЕКЦIЯ ТЕРМIНАЛIВ Об’єм пам’яті для збереження радіостанцій Частотна модуляцiя (FM)

Частотний дiапазон

вiд 87,50 MГц дo 108,00 MГц (з крок 50-кГц)

Антеннi термiнали 75 Ом (незбалансований)

Цифровий аудіовхід

Оптичний цифровий вхід

Частота стробування

Порт USB

Стандарт USB

Підтримувані формати файлів

мультимеді

Файлова система пристрою USB

Споживаний пристроями USB струм

Швидкість передачі бітів

СЕКЦIЯ ДИСКУ Вiдтворюванi диски (8 см або 12 см)

(1) DVD (DVD-Video, DivX

(2) DVD-R (DVD-Video, MP3

(3) DVD-R DL (DVD-Video, DivX

(4) DVD-RW (DVD-Video, MP3

(5) iR/iRW (Video)

(6) iR DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD

§4, 5

)

DivX

§1 Відповідає вимогам стандарту IEC62107 2 MPEG -1 Layer 3, MPEG -2 Layer 3, MPEG -2.5 Layer 3

§3 JPEG файли Exif Ver 2.0 Baseline

Розподільність зображення: 16:9 мін. розмір 4k4, макс. розмір (720k8)k(405k8); 4:3 мін. розмір 4k4, макс. розмір (720k8)k(540k8)

§4 Загальна кількість файлів аудіо, зображень, відео та груп, що

може бути розпізнана: 1900 аудіозаписів, зображень і відео та 189 груп. (За винятком кореневої папки)

§5 Відтворює відео DivX

§4, 5

§2, 4

Зчитування

Довжина хвилi (DVD/CD) 655/ 790 нм Потужність лазера CLASS 1M

Аудioвихiд (Диск)

Кiлькiсть каналiв 5.1 Кан. (FL, FR, C, SL, SR, SW)

СЕКЦIЯ ВIДЕО

Вiдеосистема PAL , N TS C Вихiд повного вiдеосигналу

Рівень вихідного сигналу Термінал

50 Вт на канал (5 Ом), 1 кГц,

повний коефіцієнт гармонік 10 %

50 Вт на канал (5 Ом), 1 кГц,

повний коефіцієнт гармонік 10 %

50 Вт на канал (5 Ом), 1 кГц,

повний коефіцієнт гармонік 10 %

80 Вт на канал (3 Ом), 100 Гц,

повний коефіцієнт гармонік 10 %

30 станцiй FM

Оптичний термiнал

32 кГц, 44,1 кГц, 48 кГц

USB 2.0

Повношвидкісний

MP3 (¢.mp3)

JPEG (¢.jpg, ¢.jpeg)

DivX (¢.divx, ¢.avi)

FAT12, FAT16, FAT32

Макс. 500 мA

До 4 Mб/с (DivX)

)

§3, 4

, JPEG

§4, 5

2, 4

)

, JPEG

§4, 5

, DivX

)

3, 4

4, 5

, DivX

)

§1

§2, 4

, MP3

, JPEG

Гніздо пінове (1 система)

1 Vp-p (75 Ом)

§3, 4

СЕКЦIЯ КОЛОНОК

Тип

Колонок

Повнодіапазонний

Вихідний звуковий тиск Частотний дiапазон

Габарити (ШtВt Д) Вага

Тип

Колонок

Повнодіапазонний

Вихідний звуковий тиск Частотний дiапазон

Габарити (ШtВt Д) Вага

Тип

Колонок

Повнодіапазонний

Вихідний звуковий тиск Частотний дiапазон

Габарити (ШtВtД) Вага

Тип

Колонок

1 смугова, 1 колонкова система

(Відбиття низьких тонів)

Повний опір 5 Ом

6,5 см, Конічного типа

вiд 100 Гц до 25 кГц (j16 дБ) вiд 150 Гц до 22 кГц (j10 дБ)

1 смугова, 1 колонкова система

80 дБ/Вт (1 м)

80 ммk119 ммk68 мм

0,32 кг

(Відбиття низьких тонів)

Повний опір 5 Ом

6,5 см, Конічного типа

вiд 100 Гц до 25 кГц (j16 дБ) вiд 150 Гц до 22 кГц (j10 дБ)

1 смугова, 1 колонкова система

80 дБ/Вт (1 м)

80 ммk119 ммk68 мм

0,32 кг

(Відбиття низьких тонів)

Повний опір 5 Ом

6,5 см, Конічного типа

80 дБ/Вт (1 м)

вiд 100 Гц до 25 кГц (j16 дБ) вiд 150 Гц до 22 кГц (j10 дБ)

80 ммk119 ммk68 мм

0,39 кг

1 смугова, 1 колонкова система

Відбиття низьких тонів

(

Повний опір 3 Ом

Сабвуфер 16 см, Конічного типа

Вихідний звуковий тиск Частотний дiапазон

Габарити (ШtВtД) Вага

вiд 32 Гц до 220 Гц (j16 дБ) вiд 40 Гц до 180 Гц (j10 дБ)

180 ммk262 ммk300 мм

78 дБ/Вт (1 м)

3,5 кг

ЗАГАЛЬНI ДАНI

Джерело живлення Споживана потужнiсть Габарити (ШtВtД) Вага Робочий діапазон температури Робочий діапазон вологості

Споживана потужність в режимі очiкування

Змiнний струм вiд 220 В дo 240 В, 50 Гц

Основний апарат 50 Вт

360 ммk48 ммk273 мм

Основний апарат 2,0 кг

вiд 0 oC дo r40 oC

вiд 35 % дo 80 % вiдносна

вологiсть (без конденсацiї)

приблизно 0,8 Вт



1 Техніч ні характеристики можуть змінюватися без попередження.

Вага і розміри є приблизними.

2 Загальні гармонійні спотворення визначалися за допомогою цифрового

спектроаналізатора.

)

Компонентний відеовихід

Рівень вихідного сигналу Y Рівень вихідного сигналу P Рівень вихідного сигналу PR

Термінал Гніздо пінове (Y: зелене, P

RQTX1312

УКРАЇНСЬ

0,7 Vp-p (75 Ом) 0,7 Vp-p (75 Ом)

B: синє, PR: червоне)

(1 система)

1 Vp-p (75 Ом)

Page 41

Заходи безпеки

Розташування

Установіть пристрій на рівній поверхні у місці, захищеному від попадання прямого сонячного проміння, високої температури, підвищеної вологості та надлишкової вібрації. Вищенаведені фактори можуть стати причиною пошкодження корпуса та інших деталей пристрою і, як наслідок, призвести до його швидкої поломки. Не кладіть на апарат важких предметів.

Напруга

Не підключайте пристрій до високовольтних джерел перенавантажити пристрій та спричинити пожежу. Не підключайте пристрій до джерела постійного струму. Перед підключенням пристрою, наприклад, на кораблі або в інших місцях із використанням постійного струму, уважно перевірте характеристики джерела струму.

Безпечне використання силового проводу змінного струму

Упевніться, що шнур живлення належно підключений та не пошкоджений. Погане підключення та пошкодження шнура живлення

спричинити пожежу або ураження електричним струмом. Не

може тягніть за шнур живлення, не згинайте його та не кладіть на нього важкі предмети. Відключайте шнур живлення, тримаючи його за штепсельну вилку. Витягування шнура живлення може призвести до ураження електричним струмом. Не беріть штепсельну вилку мокрими руками. Це може призвести до ураження електричним струмом

Сторонні предмети

Не допускайте потрапляння всередину пристрою металевих предметів. Це може призвести до ураження електричним струмом або до поломки пристрою. Не допускайте потрапляння всередину пристрою вологи. Це може призвести до ураження електричним струмом або до поломки пристрою. Якщо ж це трапилось, негайно відключіть пристрій від джерела живлення та зверніться до вашого дилера. Не розпилюйте інсектициди на/в пристрій. Вони містять легкозаймистий газ, який може спалахнути при попаданні у пристрій.

Технічне обслуговування

Не намагайтесь самостійно ремонтувати даний пристрій. У випадку зникнення звуку, згасання індикаторів, появи диму або виникнення будь-яких інших проблем, які не описані у даній інструкції, відключіть шнур живлення та зверніться до вашого дилера центр обслуговування. Ремон т, розбирання або модифікування пристрою некваліфікованою особою може призвести до ураження її електричним струмом.

При тривалому простої пристрою без використання відключайте його від джерела живлення. Це допоможе продовжити термін його служби.

струму. Це може

або в авторизований

УВАГА!

У ЦЬОМУ ВИРОБІ ЗАСТОСОВАНО ЛАЗЕР. ВИКОРИСТАННЯ ОРГАНІВ КЕРУВАННЯ АБО РЕГУЛЮВАННЯ ЧИ ВИКОНАННЯ ПРОЦЕДУР ІНШИХ, НІЖ ЗАЗНАЧЕНО ТУТ, МОЖЕ ПРИЗВЕСТИ ДО НЕБЕЗПЕЧНОГО РАДІ ОА КТИВН ОГ О ВИПРОМІНЮВАННЯ. НЕ ВІДКРИВАЙТЕ КРИШОК І НЕ ВИКОНУЙТЕ РЕМОНТ САМОСТІЙНО. ЗВЕРТАЙТЕСЬ ЗА ОБСЛУГОВУВАННЯМ ДО КВАЛІФІКОВАНОГО ПЕРСОНАЛУ.

УВАГА!

ЩОБ УНИКНУТИ РИЗИКУ ВИНИКНЕННЯ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ПОШКОДЖЕННЯ ВИРОБУ: ≥ЗАПОБІГАЙТЕ ПОТРАПЛЯННЮ НА ПРИСТРІЙ

ДОЩОВИХ КРАПЕЛЬ, ВОЛОГИ АБО БРИЗОК, ТА НЕ СТАВТЕ НА ПРИСТРІЙ ПРЕДМЕТИ, НАПОВНЕНІ ВОДОЮ, НАПРИКЛАД, ВАЗИ ТОЩО.

≥ВИКОРИСТОВУЙТЕ ТІЛЬКИ РЕКОМЕНДОВАНІ

ПРИЛАДДЯ.

≥НЕ ЗНІМАЙТЕ КРИШКУ (ЧИ ЗАДНЮ ПАНЕЛЬ);

ВСЕРЕДИНІ НЕМАЄ ДЕТАЛЕЙ, ЯКІ ПОТРЕБУЮТЬ ОБСЛУГОВУВАННЯ АБО МОЖУТЬ ПОЛАГОДЖЕНІ КОРИСТУВАЧЕМ. ДОВІРЯЙТЕ РОБОТИ З РЕМОНТУ ТА ОБСЛУГОВУВАННЯ ТІЛЬКИ КВАЛІФІКОВАНИМ СПЕЦІАЛІСТАМ.

ЦЕЙ АПАРАТ ПРИЗНАЧЕНИЙ ДЛЯ ВИКОРИСТАННЯ У ПОМІРНИХ КЛІМАТИЧНИХ УМОВАХ.

УВАГА!

≥ НЕ ВСТАНОВЛЮЙТЕ І НЕ РОЗМІЩУЙТЕ ЦЕЙ АПАРАТ У

КНИЖКОВІЙ ШАФІ, ВБУДОВАНИХ МЕБЛЯХ АБО В ІНШОМУ ОБМЕЖЕНОМУ ПРОСТОРІ. ПЕРЕКОНАЙТЕСЬ, ЩО АПАРАТ ДОБРЕ ВЕНТИЛЮЄТЬСЯ. ДЛЯ ЗАПОБІГАННЯ НЕБЕЗПЕКИ УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ВИНИКНЕННЯ ПОЖЕЖІ ВНАСЛІДОК ПЕРЕГРІВУ, ПЕРЕКОНАЙТЕСЬ, ЩО ЗАВІСКИ ЧИ БУДЬ-ЯКІ ІНШІ МАТЕРІАЛИ НЕ ЗАГОРОДЖУЮТЬ ВЕНТИЛЯЦІЙНІ ОТВОРИ.

≥ НЕ ЗАГОРОДЖУЙТЕ ВЕНТИЛЯЦІЙНІ ОТВОРИ ГАЗ ЕТАМИ

СКАТЕРТИНАМИ, ЗАВІСКАМИ ТА ПОДІБНИМИ ПРЕДМЕТАМИ.

≥ НЕ СТАВТЕ ДЖЕРЕЛА ВІДКРИТОГО ПОЛУМ’Я, НАПРИКЛАД,

ЗАПАЛЕНІ СВІЧКИ, НА АПАРАТ.

≥ ЛIКВIДУЙТЕ БАТАРЕЙКИ ЕКОЛОГІЧНО ПРИЙНЯТИМ

СПОСОБОМ.

Цей виріб може приймати радіоперешкоди, що створюються мобільними телефонами під час їх використання. Якщо такі перешкоди є помітними, будь ласка, збiльшiть відстань між виробом

та мобільним телефоном.

БУТИ

Getting StartedPlaying DiscsOther OperationsДовідка

Штепсельну розетку потрібно встановити біля обладнання та забезпечити вільний доступ до неї. Штепсельна вилка шнура живлення повинна бути готова до виккористання. Щоб повністю відключити цей пристрій від мережі живлення змінного струму, вийміть штепсельну вилку зі штепсельної розетки.

-За наявності цього знакуІнформація щодо утилізації в країнах, які не входять

в Європейський Союз

Даний символ дійсний тільки на території Європейського Союзу. При потребі утилізації даного виробу зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

УКРАЇНСЬ

RQTX1312

Page 42

Panasonic Corporation

Web Site: http://panasonic.net

C Panasonic Corporation 2011 RQTX1312-R

F0311HL0

UrRu

Декларація про Відповідність

 

 



 



  



 

 

Дата виготовлення: рік і місяць можна уточнити за серійним номером на табличці. Приклад маркірування — Серійний номер № XX1AXXXXXXX

(X-будь-яка цифра або літера)

Місяць: Четверта літера серійного номера (А — січень, В — лютий, … L — грудень) Примітка: Вересень може вказуватися як “S” замість “I”.



 Будь ласка, уважно прочитайте

інструкцію з експлуатації.

DVD-система домашнього кінотеатру

Малайзії

Рік: Третя цифра серійного номера

(1 — 2011, 2 — 2012, ...0 — 2020)

Встановлений виробником згідно Закону України “Про захист прав споживачів” термін служби виробу становить 7 років з дати виготовлення за умови, що виріб використовується в суворій відповідності до даної інструкції з експлуатції та застосовуваних технічних стандартів.

Информационный центр Panasonic Для звонков из Москвы: +7 (495) 725-05-65 Бесплатный звонок по России: 8-800-200-21-00

Інфармацыйны цэнтр Panasonic Для фiксаванай сувязi званок па тэррыторыi Беларусi бясплатны. Бесплатный звонок со стационарных телефонов из Белоруссии: 8-820-007-1-21-00

Інформаційний центр Panasonic Міжнародні дзвінки та дзвінки із Києва: +380-44-490-38-98 Безкоштовні дзвінки зі стаціонарних телефонів у межах України: 0-800-309-880

Panasonic ақпараттық орталығы Қазақстан мен Орта Азиядан қоңырау шалу үшін. Для звонков из Казахстана и Центральной Азии: +7 (7272) 98-09-09

Вимогам Технічного Регламенту Обмеження

Використання деяких Небезпечних Речовин в

електричному та електронному обладнанні

(затвердженого Постановою №1057 Кабінету Міністрів

України)

Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні (ТР ОВНР).

Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР

, :

1. свинець(Pb) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин на мільйон;

2. кадмій (Cd)– не перевищує 0,01 % ваги речовини або в концентрації до 100 частин на мільйон;

3. ртуть(Hg) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин на мільйон;

4. шестивалентний хром (Cr

) – не перевищує 0,1 %

ваги речовини або в концентрації до 1000 частин на мільйон;

5. полібромбіфеноли (PBB) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин на мільйон;

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1 % ваги речовини або в концентрації до 1000

частин на мільйон.

Panasonic SC-XH10 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
