Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE CON

PANTALLA FLUORESCENTE MULTICOLOR,

CUATRO PREECUALIZACIONES Y

CARÁTULA ABATIBLE TOTALMENTE

EXTRAÍBLE

Modelo: NUMANCIA

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos del vehículo en el hueco destinado al aparato de radio.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el
funcionamiento y la consiguiente pérdida de la garantía.

• Si en la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal puede que el rendimiento no sea el óptimo.

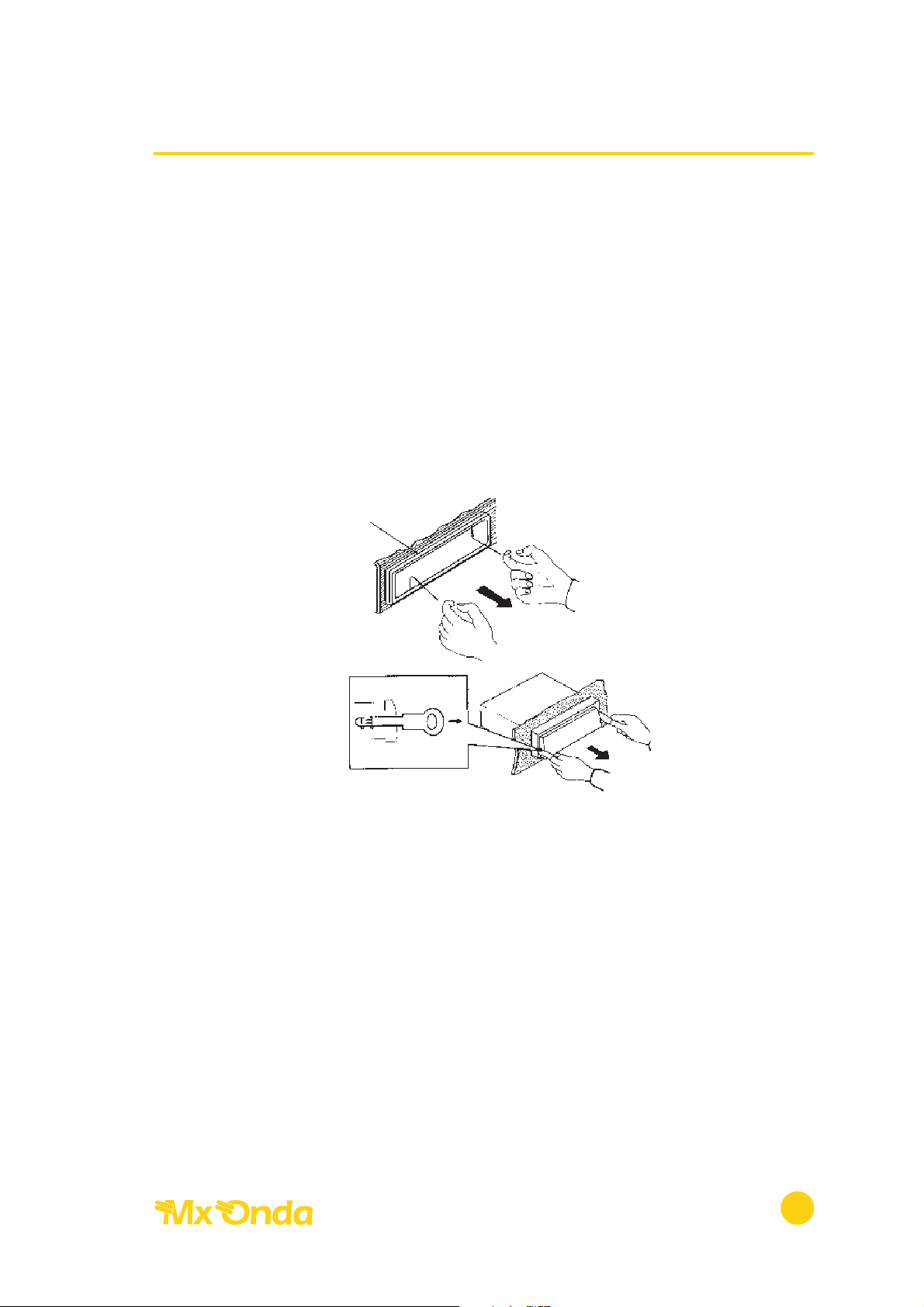

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero del
vehículo. Si dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.

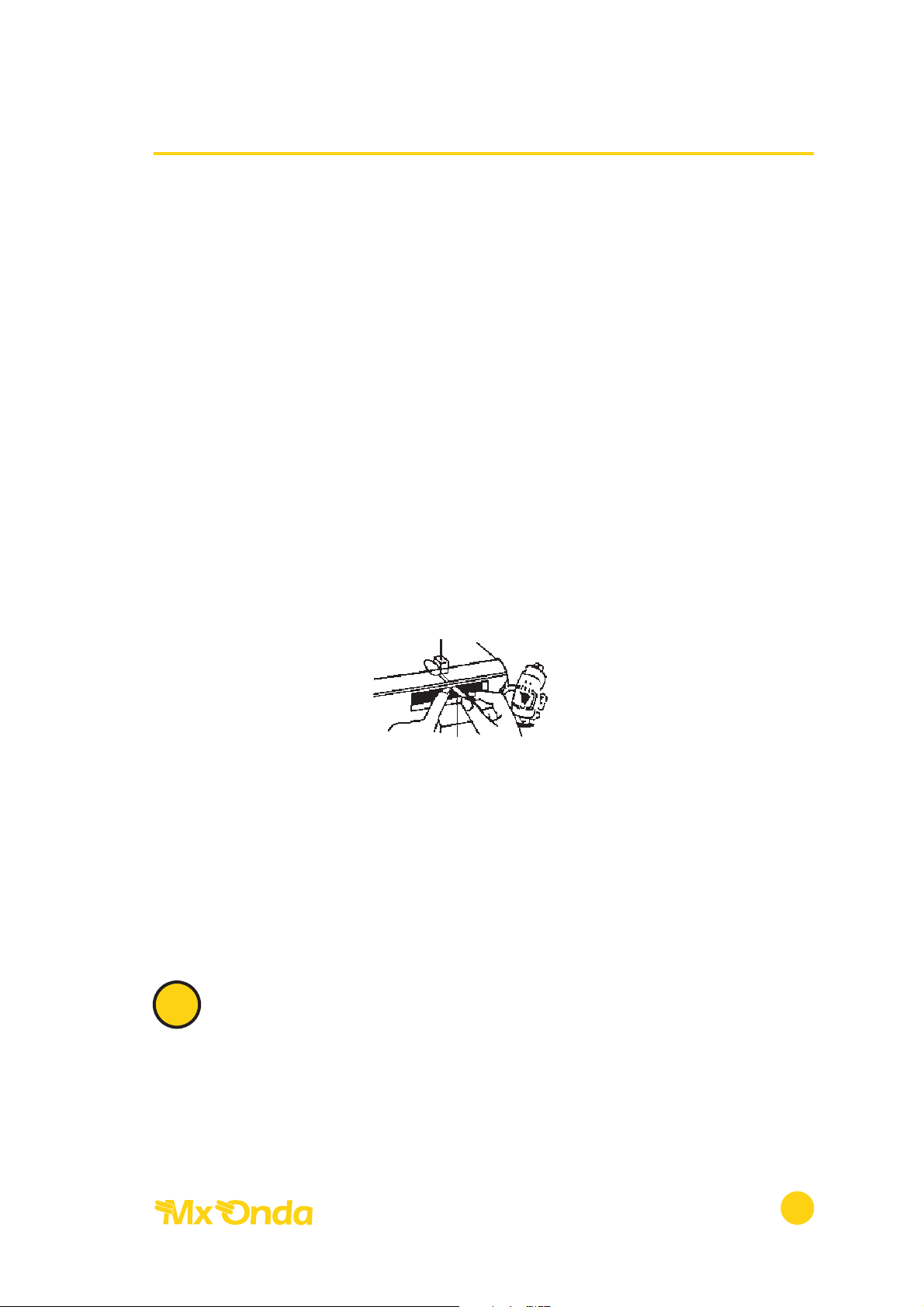

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Radiocasete autorreversible Modelo Numancia

2

Salpicadero

Salpicadero

Tornillo
(5 x 25 mm)

Tuerca

Arandela Plana

Arandela Presión

i

CONEXIÓN ELÉCTRICA

Este aparato está diseñado para funcionar en vehículos cuya batería sea de 12 V
y el negativo esté conectado al chasis.

Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.

• Conecte el cable de color ROSA a +12 V directamente de la batería o a
positivo constante. NUNCA a un positivo que actúe sobre el encendido.
Esto podría causar que las memorias no funcionasen correctamente.

• El cable AMARILLO suministra +12 V para accionar una antena automática
cuando encienda el autorradio. La corriente máxima de esta salida está
limitada a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea
superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar
esta salida déjela convenientemente protegida y aislada.

• Inserte la clavija del cable coaxial de la antena en el conector
correspondiente del autorradio. Si por la posición de la antena el cable
no llegase, no empalme éste, diríjase a su proveedor y solicite un
prolongador compensado. Así se evitará problemas en la recepción.

• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.

• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.

Radiocasete autorreversible Modelo Numancia

3

CONEXIONADO ELÉCTRICO (CONECTOR ISO)

SECCIÓN A (CONECTOR DE ALIMENTACIONES)

A4. ROSA : +l2 V (MEMORIA)
A5. AMARILLO : SALIDA ANT. (+12 V)
A7. ROJO : +l2 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

SECCIÓN B (CONECTOR DE ALTAVOCES)
B1. BLANCO : TRASERO DERECHO (+)
B2. BLANCO/NEGRO : TRASERO DERECHO (-)
B3. GRIS : FRONTAL DERECHO (+)
B4. GRIS/NEGRO : FRONTAL DERECHO (-)
B5. VERDE : FRONTAL IZQUIERDO (+)
B6. VERDE/NEGRO : FRONTAL IZQUIERDO (-)
B7. AZUL : TRASERO IZQUIERDO (+)
B8. AZUL/NEGRO : TRASERO IZQUIERDO (-)

Radiocasete autorreversible Modelo Numancia

4

1 3 5 7

2 4 6 8

1 3 5 7

2 4 6 8

B

A

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal
extraíble del mismo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Apague el aparato mediante el botón de encendido/apagado POWER.
Pulse el botón OPEN (5) de apertura de la carátula frontal y ésta se abrirá
lentamente. Una vez abatida totalmente (90º), extráigala tirando suavemente
de ella hacia usted.

2. Una vez extraída la carátula de la guía soporte, levante y empuje dicha
guía hacia el aparato. Ésta quedará retenida y permitirá ver el LED
intermitente de alerta a través del orificio correspondiente.

3. Para proteger la carátula frontal extraible una vez retirada ésta, colóquela
dentro de la caja de protección suministrada.

INSERCIÓN DE LA CARÁTULA FRONTAL

Empuje la carátula frontal sobre el cuerpo principal del aparato sin ejercer presión
sobre los botones. Tenga en cuenta que si la carátula no está correctamente
acoplada, puede que el botón de expulsión no libere la misma y que los
restantes botones de mando no funcionen.

IMPORTANTE
No toque los contactos de la carátula frontal ni del cuerpo principal pues ello
podría dar lugar a que su contacto eléctrico presentara fallos.
Si sobre los contactos se depositara suciedad o cualquier otra sustancia,
frótelos con suavidad con un paño limpio y seco.

Radiocasete autorreversible Modelo Numancia

5

Botón de apertura

i

CONTROLES Y FUNCIONES

1. BOTÓN DE ENCENDIDO/APAGADO (POWER).

2. SELECTOR DE LA MODALIDAD DE AUDIO E INICIALIZACIÓN (SEL).

3. AJUSTE DE LOS NIVELES DE AUDIO ( VOL V).

4. SELECTOR DE BANDAS (BAND).

5. SINTONÍA MANUAL/AUTOMÁTICA ( TUNE/SEEK V).

6. BOTONES DE MEMORIA (1... 6).

7. AUTO MEMORIA/BARRIDO DE MEMORIAS (AS/PS).

8. SELECTOR LOCAL/DISTANCIA E ILUMINACIÓN (LOC/ILL).

9. SELECTOR FM MONO/ESTÉREO (MON).

10. SELECTOR DE REALCE (LOU).

11. SILENCIADOR (MUT).

12. PANTALLA.

13. RELOJ (DISP).

14. SELECTOR DE ECUALIZACIÓN (EQ)

15. SELECTOR MODO CINTA (TAP).

16. SELECTOR DE CINTAS DE METAL (MTL).

17. BOTÓN DE APERTURA DE LA CARÁTULA FRONTAL (OPEN 5)

18. ALOJAMIENTO DE LA CASETE.

19. BOTONES DE REBOBINADO/AVANCE RÁPIDO Y SELECTOR DEL SENTIDO
DE GIRO DE LA CINTA ( 78).

20. BOTÓN DE EXPULSIÓN DE LA CINTA (5)

21. BOTÓN DE REPOSICIÓN (RESET).

V

V

Radiocasete autorreversible Modelo Numancia

6

17 5 4 10 8 12 14 1

1316679112153

21191820
