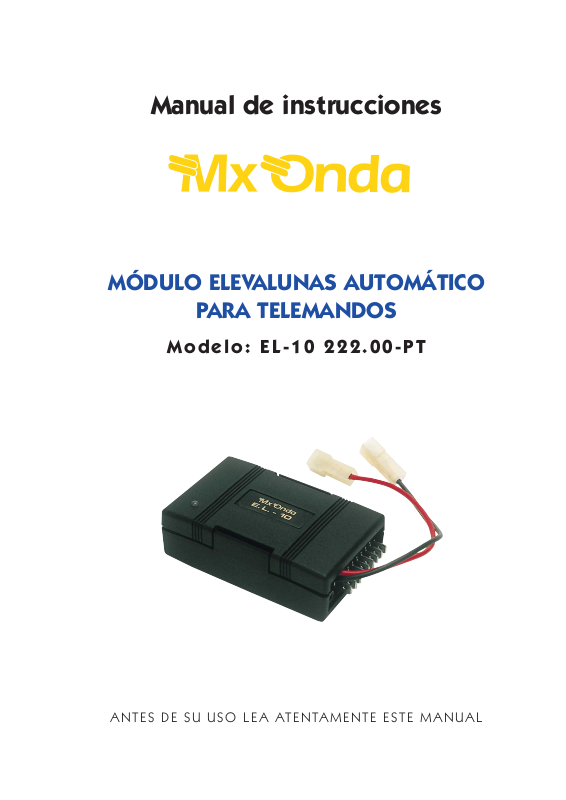

Manual de instrucciones
MÓDULO ELEVALUNAS AUTOMÁTICO
PARA TELEMANDOS
Modelo: EL-10 222.00-PT
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
INTRODUCCIÓN
El módulo elevalunas Mx Onda EL-10 es un circuito electrónico que actúa
sobre los elevalunas eléctricos del vehículo, permitiendo que éstos suban
automáticamente cuando se acciona un módulo telemando (p.e., MX ONDA
TELEMATIC, TELEMAX, TELENOVA, TELEATLAS, TELECAR, etc.).
El circuito está dotado de doble protección, una por detección de corriente y
otra por temporización.
FUNCIONAMIENTO
El módulo EL-10 tiene un selector de la entrada de control para señal positiva o
negativa con el fin de poderse utilizar con cualquier telemando (fig. 1 y 2).
También dispone de un indicador luminoso (LED tricolor) que indica el estado
del mismo, mientras los cristales están subiendo:
VERDE: Subida del cristal derecho.
ROJO: Subida del cristal izquierdo.
ÁMBAR: Subida de ambos cristales.
Módulo elevalunas automático Modelo EL-10 222.00-PT
2
SELECTOR DE ENTRADA
DE CONTROL:
ENTRADA POR POSITIVO
ENTRADA POR NEGATIVO
ROJO
EL-10
A +12V DE LA BATERÍA (FUS. DE 30 A)
A NEGATIVO O CHASIS
CONTROL (VER INSTRUCCIONES)
ENTRADA DE
FIG. 1
PULSADOR
IZQUIERDO
DEL VEHÍCULO
PULSADOR
DERECHO
DEL VEHÍCULO
NEGRO
M
M
La conexión de este módulo depende del tipo de vehículo, para ello será
necesario comprobar con la ayuda de un polímetro y con respecto de masa los
cables que van desde los motores elevalunas hasta los correspondientes
pulsadores de subida-bajada del vehículo. Estos deberán estar en la posición
de reposo y la llave de contacto en estado de conexión o con el motor en
marcha.
¡ES MUY IMPORTANTE COMPROBAR TODAS LAS VENTANILLAS QUE TENGAN
ELEVALUNAS ELÉCTRICO UNA POR UNA!
Módulo elevalunas automático Modelo EL-10 222.00-PT
3
SELECTOR DE ENTRADA
DE CONTROL:
ENTRADA POR POSITIVO
ENTRADA POR NEGATIVO
ROJO
EL-10
A +12V DE LA BATERÍA
(FUS. DE 30 A)
A NEGATIVO O CHASIS
CONTROL (VER INSTRUCCIONES)
ENTRADA DE
FIG. 2
PULSADOR
IZQUIERDO
DEL VEHÍCULO
PULSADOR
DERECHO
DEL VEHÍCULO
NEGRO
M
M
M
M
i
