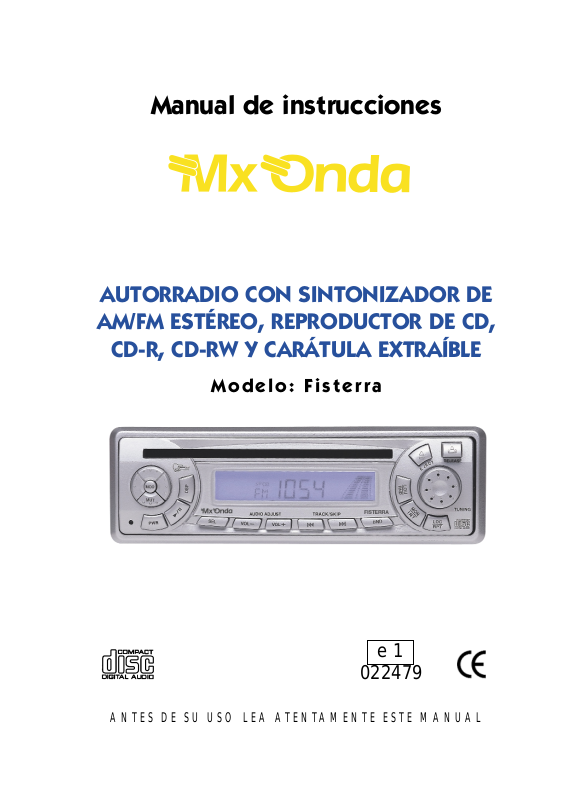

MxOnda FISTERRA User Manual [es]

Manual de instrucciones

AUTORRADIO CON SINTONIZADOR DE

AM/FM ESTÉREO, REPRODUCTOR DE CD,

CD-R, CD-RW Y CARÁTULA EXTRAÍBLE

Modelo: Fisterra

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

022479

e 1

ÍNDICE

INSTALACIÓN pag. 3

CONEXIÓN ELÉCTRICA pag. 4

CONEXIÓN ELÉCTRICA pag. 5

(CONECTOR ISO)

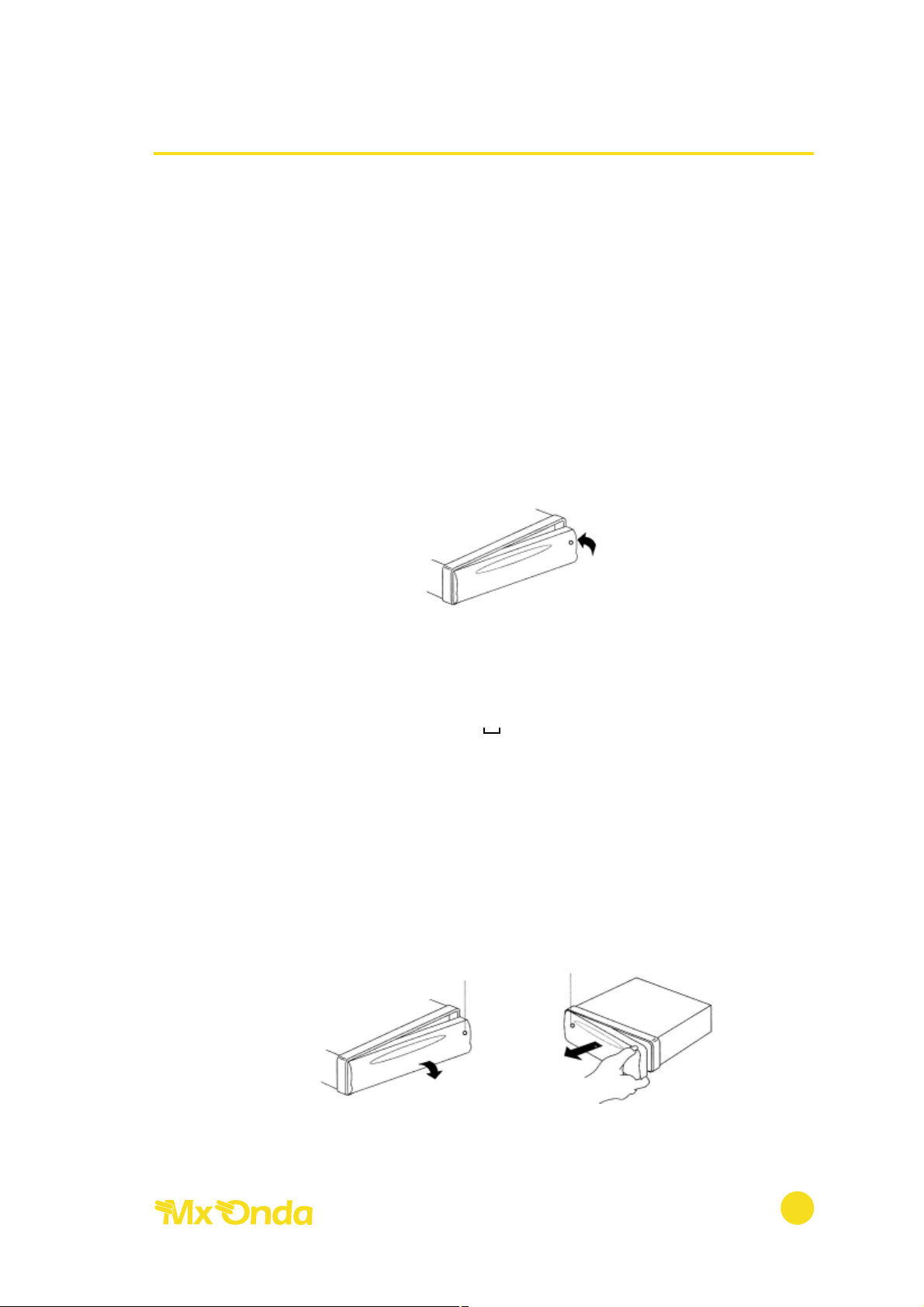

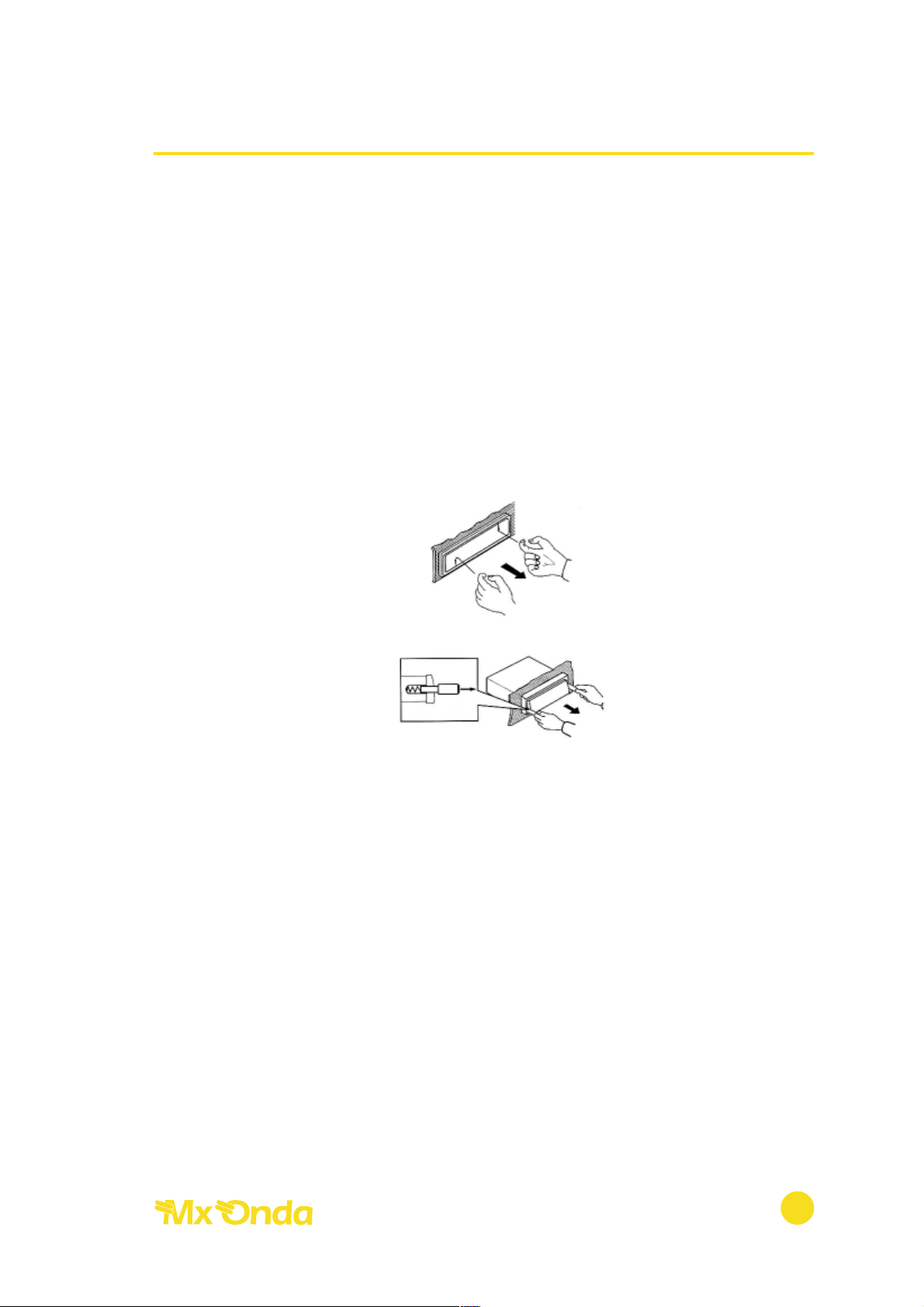

CARÁTULA FRONTAL pag. 6

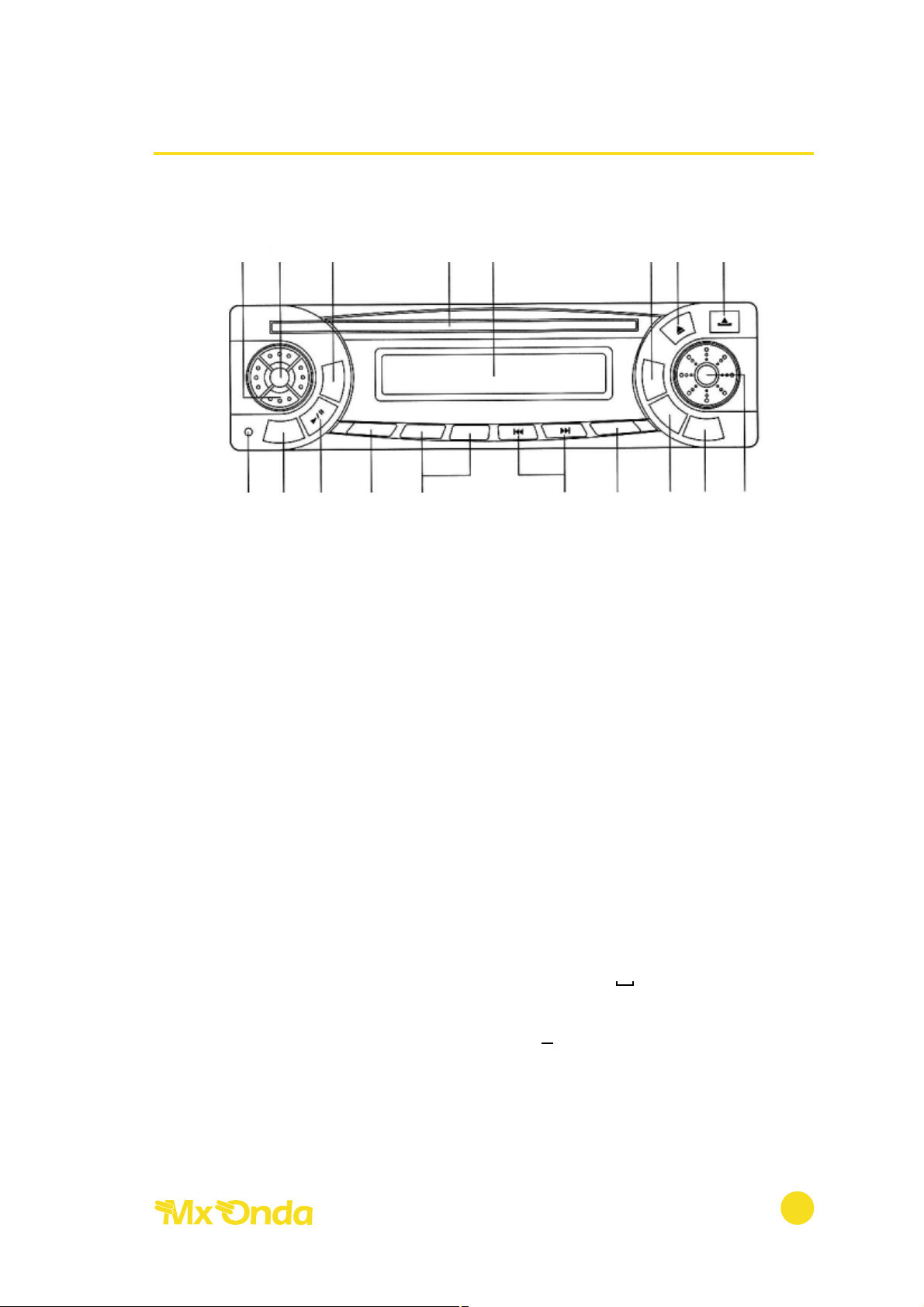

CONTROLES Y FUNCIONES pag. 7

UTILIZACIÓN DE LOS MANDOS pag. 8, 9, 10 y 11

COMO UTILIZAR LA RADIO pag. 12

COMO UTILIZAR LOS DISCOS pag. 13

CUIDADOS Y MANTENIMIENTO pag. 13 y 14

CARACTERÍSTICAS TÉCNICAS pag. 15

Autorradio con sintonizador de AM/FM Modelo Fisterra

2

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el hueco destinado
al aparato de radio en el tablero de instrumentos del vehículo.

• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo.

• El empleo de piezas no autorizadas puede dar lugar a fallos en el funcio­namiento y la consiguiente pérdida de la garantía.

• Si durante la instalación precisa efectuar taladros u otras modificaciones en
el vehículo, consulte a su distribuidor más cercano.

• Si el ángulo de instalación del aparato excede más de 30- sobre el plano
horizontal, puede que el rendimiento no sea el óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco provisto en el salpicadero del
vehículo. Si dicho hueco es demasiado pequeño agrándelo hasta que
tenga una medida de 53 x 182 mm.

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador o similar, doble hacia dentro las lengüetas de fijación
(eligiendo previamente las más adecuadas), según el grosor del material
del salpicadero.

• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.

Autorradio con sintonizador de AM/FM Modelo Fisterra

3

i

Salpicadero

Tuerca

Arandela

Salpicadero

Arandela

Tornillo

CONEXIÓN ELÉCTRICA

Este autorradio está diseñado para funcionar en vehículos cuya batería sea de
12V y el negativo esté conectado al chasis.

Durante la instalación mantenga el equipo en la posición de apagado.

• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.

• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de
radio de su automóvil), o a un positivo bajo llave de contacto.

• Conecte el cable de color AMARILLO a +12 V directamente de la batería
o a positivo constante. NUNCA a un positivo que actúe sobre el encendido.

• El cable AZUL suministra +12 V para accionar una antena automática cuan­do encienda el autorradio. La corriente máxima de esta salida está limitada
a 0,3 A. Por tanto no conecte ningún elemento cuyo consumo sea supe­rior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar esta
salida déjela convenientemente protegida y aislada.

• Conecte la clavija del cable coaxial de la antena al conector correspon­diente del autorradio. Si por la posición de la antena el cable no llegase,
no empalme éste, diríjase a su proveedor y solicite un prolongador com­pensado. Así se evitará problemas en la recepción.

• Si va a utilizar un amplificador suplementario, inserte en los conectores
tipo RCA de salida de línea del autorradio, los correspondientes de entra­da del amplificador. Estas salidas son de bajo nivel y alta Impedancia.

CONECTOR ROJO :CANAL TRASERO DERECHO
CONECTOR BLANCO :CANAL TRASERO IZQUIERDO

• Si tuviese que sustituir los fusibles del equipo hágalo con unos del mismo
tipo y amperaje que los originales.

• Conecte los altavoces de su vehículo conforme se indica en la sección B
del conector ISO.

Autorradio con sintonizador de AM/FM Modelo Fisterra

4

CONEXIÓN ELÉCTRICA (CONECTOR ISO)

SECCIÓN A (CONECTOR DE ALIMENTACIONES)

A4. AMARILLO +12V (MEMORIA)
A5. AZUL SALIDA ANT. (+12 V)
A7. ROJO +12 V (BAJO LLAVE)
A8. NEGRO NEGATIVO (CHASIS)

SECCIÓN B (CONECTOR DE ALTAVOCES) modo 4 X 15 W
B1. VIOLETA TRASERO DCHO. (+)

B2. VIOLETA/NEGRO TRASERO DCHO. (-)
B3. GRIS FRONTAL DCHO. (+)
B4. GRIS/NEGRO FRONTAL DCHO. (-)
B5. BLANCO FRONTAL IZDO. (+)
B6. BLANCO/NEGRO FRONTAL IZDO. (-)
B7. VERDE TRASERO IZDO. (+)

88. VERDE/NEGRO TRASERO IZDO. (-)

SECCIÓN B (CONECTOR DE ALTAVOCES) modo 2 x 30 W
B2. VIOLETA/NEGRO CANAL DCHO. (-)

B3. GRIS CANAL DCHO. (+)
B5. BLANCO CANAL IZDO. (+)
B8. VERDE/NEGRO CANAL IZDO. (-)

NOTA: En el modo de conexión de 2 x 30 W (2 altavoces), el control FADER
deberá ajustarse en la posición central.

Autorradio con sintonizador de AM/FM Modelo Fisterra

5

1 3 5 7
2 4 6 8

1 3 5 7
2 4 6 8

B

A


