Radiocasete autorreversible Modelo Escorial
2
INSTALACIÓN
IMPORTANTE
• Este producto ha sido diseñado para su instalación en el tablero de ins
trumentos del vehículo, en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas
con el equipo. El empleo de piezas no autorizadas puede dar lugar a
fallos en el funcionamiento y la consiguiente perdida de la garantía.
• Si la instalación precisa efectuar taladros u otras modificaciones en el
vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30º sobre el plano
horizontal, puede que el rendimiento no sea el óptimo.
INSTALACIÓN
• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si
dicho hueco es demasiado pequeño agrándelo hasta que tenga una
medida de 53 x 182 mm.

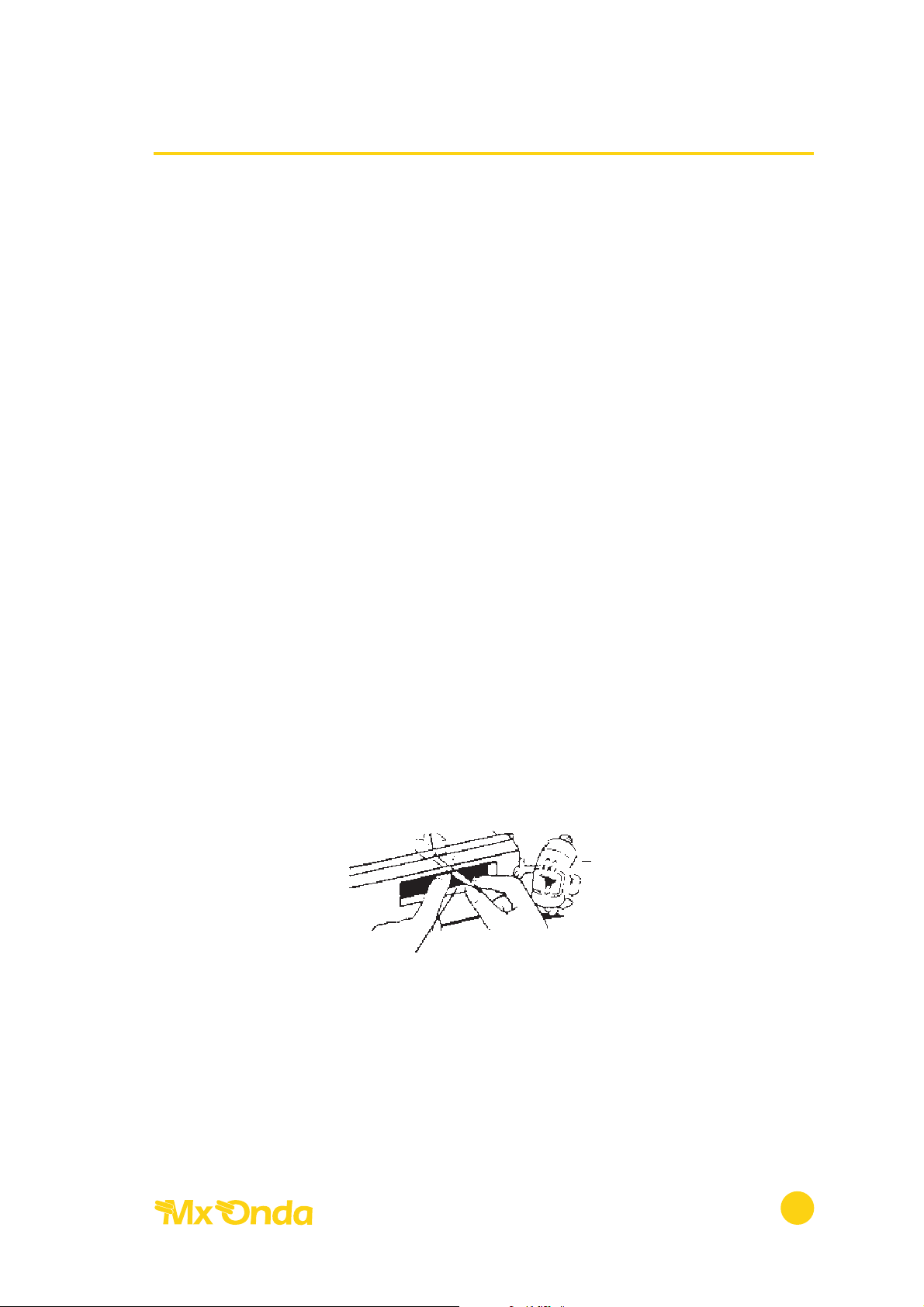

• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de
un destornillador doble hacia dentro las lengüetas de fijación, (eligiendo
previamente las más adecuadas), según el grosor del material del
salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra
soporte y sus accesorios según se muestra en la figura.
Radiocasete autorreversible Modelo Escorial
3
i
Salpicadero
CHASIS DEL
AUTOMÓVIL
ESCUADRA SOPORTE
ARANDELA PLANA
ARANDELA DE PRESIÓN
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
CONEXIÓN ELÉCTRICA
• Este autorradio está diseñado para funcionar en vehículos cuya batería sea
de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y
cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color VIOLETA a + 12 V (positivo de preinstalación
de radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable ROJO a +12 V directamente de la batería o a un positivo
constante, NUNCA a un positivo que actúe sobre el encendido. Esto
podría causar que las memorias no funcionasen correctamente.
• El cable de color AMARILLO suministra + 12 V, para accionar una antena
automática, cuando se conecta el autorradio, o para dar la orden de
encendido a un amplificador suplementario. Esta salida está limitada a una
corriente máxima de 0,3 A, por tanto no conecte ningún elemento cuyo
consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd.
no va a utilizar esta salida déjela convenientemente protegida y aislada.
• Conecte el cable coaxial procedente de la antena al conector correspon-
diente del autorradio. Si por la posición de la antena el cable no llegase,
no empalme este, diríjase a su proveedor y solicite un prolongador compensado. Con esto evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementario inserte los conectores tipo
RCA de salida del preamplificador, a los correspondientes de entrada del
amplificador. Estas salidas son de bajo nivel y alta impedancia.
• Los conectores tipo RCA de entrada de Compact Disc deberá conectarlos
a los correspondientes de salida del reproductor o cargador de discos
compactos, si éste se instalase.
• Si por cualquier causa tuviese que sustituir algún fusible del equipo,
hágalo siempre con uno del mismo tipo y amperaje que el original.
• Según monte Vd. 2 ó 4 altavoces en su vehículo haga el conexionado de
los mismos, de acuerdo con los esquemas correspondientes adjuntos.
Radiocasete autorreversible Modelo Escorial
4
ESQUEMA DE CONEXIONADO
Radiocasete autorreversible Modelo Escorial
5
Antena
Rojo (15)
Negro
Negro
Amarillo (7)
Rojo (9)
Blanco
Rojo
Gris
Gris
Gris
Rojo
Delantero
Derecho
Delantero
Derecho
Trasero
Derecho
Trasero
Izquierdo
Blanco
Salida de línea
Rojo
Blanco
Salida de línea
E/L BOX
Negro (1)
Al chasis del vehículo
A +12V bajo
llave de contacto
del vehículo
A +12V
directamente de
la batería
Violeta (14)
Salida antena automática máximo 300mA, 13,8V)
Terminales del conector de salida
Caja de
fusibles
6.3A
1.A
Entrada de CD (bajo nivel)
Blanco (16)
16 15 14 13 12 11 10 9
8 7 6 5 4 3 2 1
CONEXIÓN DE LOS ALTAVOCES
ESQUEMA DE CONEXIONES PARA 4 ALTAVOCES
Radiocasete autorreversible Modelo Escorial
6
Gris (12)
Gris/Negro (4)
Azul/Negro (2)
Azul (10)
Verde (13)
Verde/Negro (5)
Amarillo/Negro (3)
Altavoz
delantero
izquierdo
Altavoz
trasero
izquierdo
Altavoz
delantero
derecho
Altavoz
trasero
derecho
Amarillo (11)
Azul/Negro (2)
Azul (10)
Amarillo/Negro (3)
Altavoz
izquierdo
Altavoz
derecho
Amarillo (11)
ESQUEMA DE CONEXIONES PARA 2 ALTAVOCES
NOTA: Con este montaje el control Fader no actúa.
¥
