MITUTOYO GEOPAK User Guide

Download

Page 1

No. 99M

CA136G2

GEOPAK

通用测量程序

功能说明书

用户手册

使用前请仔细阅读本《用户手册》，以便正确使用。

阅读后请将本手册妥善保存于便于查找的场所。

使用说明书 No.02APN773 (套装 No.02APN739 <3/4>)

Page 2

第 3版 2005年 05 月第 2版 2004年 04 月第 1版 2002年 10 月

本手册将根据产品的改良及其它进行适当的修改。

Copyright Mitutoyo Corporation 2002

被登载的产品名称、公司名称为各公司的商标或注册商标。

Page 3

各种注释

要点

注释

参考

本手册中所使用的标记

通过正确的操作帮助我们获取高可靠性测量数据的各种“注释”，用下列各种术语进行区分

表示。

• 对实现目标所必需的信息进行的注释。不可无视该项指示。

• 提示如不遵守该指示，则有可能损害主机的性能、精度亦或有可能给维护机器运转带来困难。

提示本文中特别重要的、需要强调、补充的信息。指出进行特定操作时的特别注意事项（保

存限制、设备结构、有关程序特定版本的信息等）

提示本文所记载的操作方法、顺序应用于特殊问题时的参考信息、操作及相关功能的详细

说明。

另外，还有其他参考信息时则提示信息之所在。

对由于不遵守本说明书所述使用方法而造成的损害，本公司概不负责。

本公司可能对说明书中所记事项不做予告进行更改。

No. 99MCA136G

Page 4

前言

注意

感谢您使用 MCOSMOS。本书是在使用 GEOPAK 时，帮助您理解其功能和操作方法的使用说明书。

・本书是程序 V2.4 版本的使用说明书。・ MCOSMOS 中的中文帮助不能通过各对话框中的帮助键使用。

请使用菜单中的帮助。另外帮助中可能不包含最新版本的功能，请予理解。

No. 99MCA136G

Page 5

保证

本设备是在严格的质量管理下制造出来的，客户在正常的使用状态下，如果自购买之日起一

年内出现故障，本公司将负责免费维修。届时，请与销售代理店或者本公司营业所进行联络。

如果出现以下情况，在保修期限内可负责有偿维修。 1 由于操作上的失误以及由于不当改造和修理所引起的故障及损坏。 2 购买后由于移动、掉落或者运送而造成的故障及损坏。 3 由于火灾、盐蚀、废气、异常电压以及其他自然灾害等所引起的故障及损坏。

本保证仅在日本国内有效。

No. 99MCA136G

iii

Page 6

本手册中所使用的标记 ................................ ................................ ................................ ................................ .. i

前言 ................................ ................................ ................................ ................................ ............................ ii

注意 ................................ ................................ ................................ ................................ ............................ ii

保证 ................................ ................................ ................................ ................................ ........................... iii

1 一般功能及术语................................ ................................ ................................ ................................ . 1-1

1.1 机械坐标系/工件坐标系................................ ................................ ................................ ............... 1-1

1.2 要素 ................................ ................................ ................................ ................................ ........... 1-1

1.3 要素选择 ................................ ................................ ................................ ................................ .... 1-2

1.4 指定坐标/方向 ................................ ................................ ................................ ............................ 1-3

1.5 特殊信息 ................................ ................................ ................................ ................................ .... 1-5

2 设置 ................................ ................................ ................................ ................................ .................. 2-1

2.1 选择坐标系模式和设置单位................................ ................................ ................................ ......... 2-1

2.2 选择对话框的属性 ................................ ................................ ................................ ...................... 2-3

2.3 属性(重复模式)................................ ................................ ................................ .......................... 2-5

2.4 热膨胀系数 ................................ ................................ ................................ ................................ . 2-6

2.5 更改单位(编辑员用命令)................................ ................................ ................................ ............ 2-6

2.6 系统 ................................ ................................ ................................ ................................ ........... 2-7

2.6.1 重置系统 ................................ ................................ ................................ ............................. 2-7

2.6.2 打印机设置................................ ................................ ................................ .......................... 2-7

2.6.3 打印机 ON/OFF................................ ................................ ................................ ................... 2-8

2.6.4 声音 ................................ ................................ ................................ ................................ .... 2-8

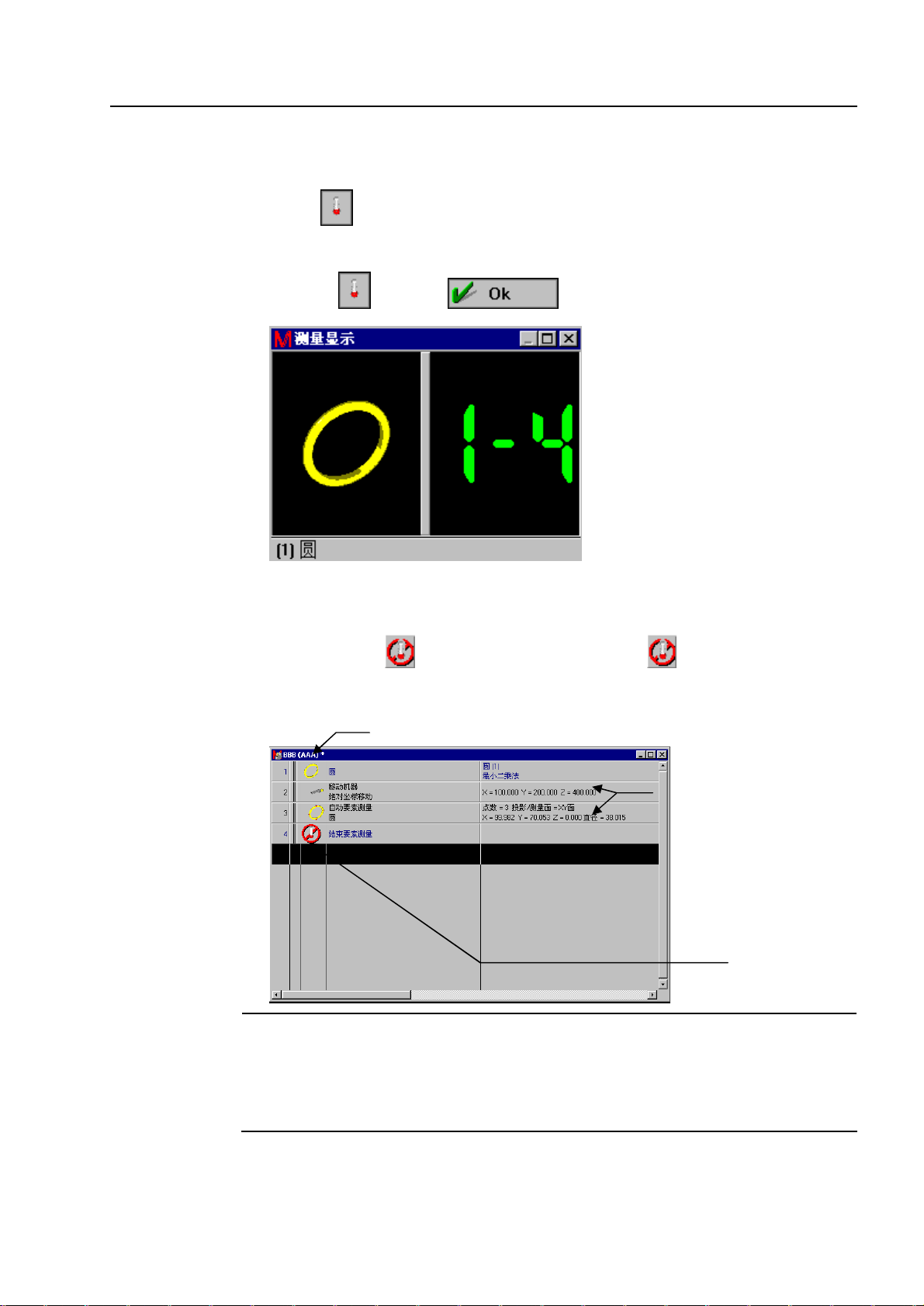

2.6.5 测量显示 ................................ ................................ ................................ ............................. 2-9

2.6.6 重置控制器................................ ................................ ................................ .......................... 2-9

2.7 退出 ................................ ................................ ................................ ................................ ......... 2-10

2.8 空间补偿 ................................ ................................ ................................ ................................ ...2-11

2.9 启动向导配置文件 ................................ ................................ ................................ .................... 2-13

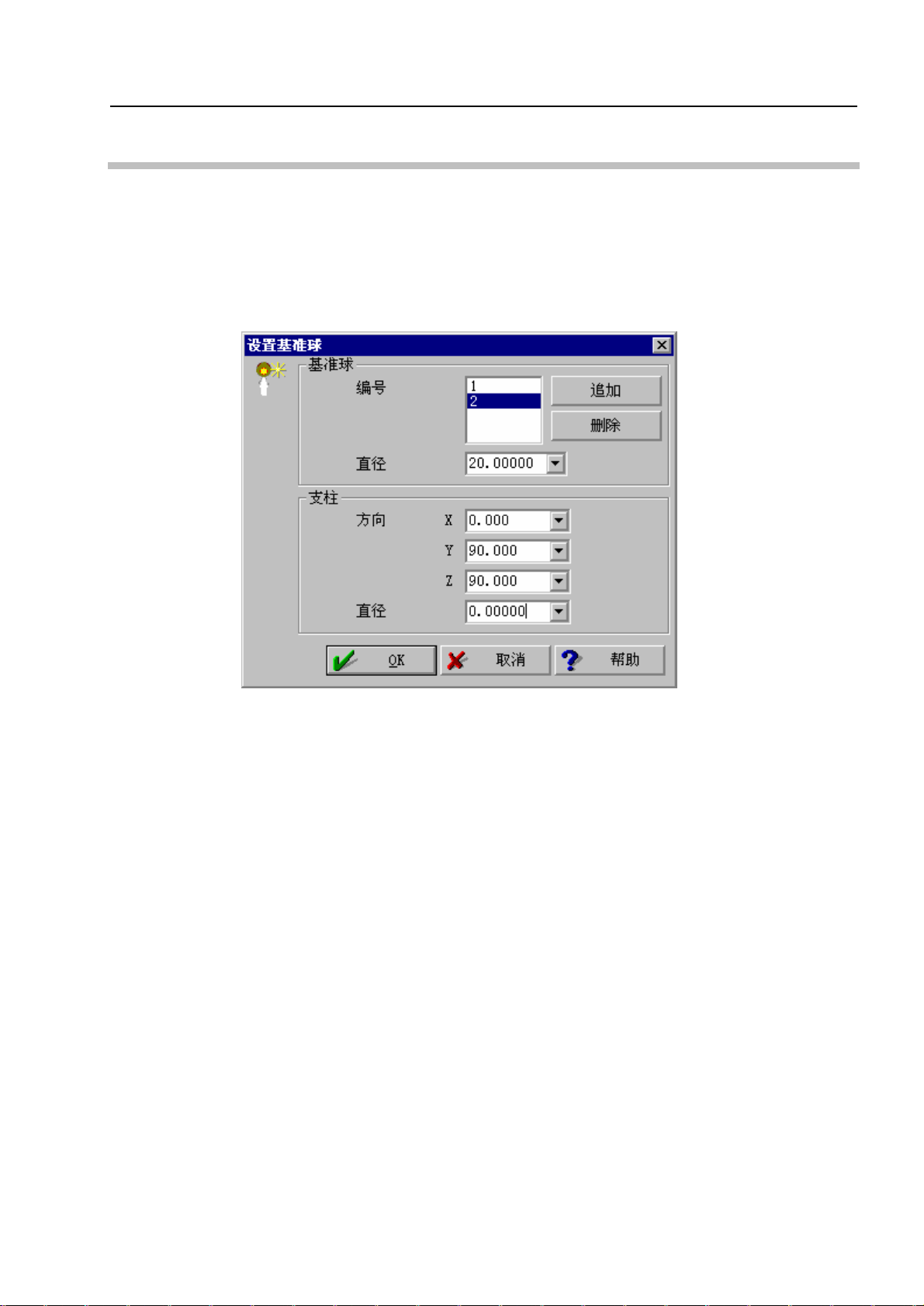

2.10 设置基准球 ................................ ................................ ................................ ............................... 2-16

3 要素测量/计算 ................................ ................................ ................................ ................................ ... 3-1

3.1 通用内容 ................................ ................................ ................................ ................................ .... 3-1

3.1.1 处理方法 ................................ ................................ ................................ ............................. 3-2

3.1.2 计算方法 ................................ ................................ ................................ ............................. 3-7

3.1.3 名称 ................................ ................................ ................................ ................................ .... 3-7

3.1.4 指定存储编号 ................................ ................................ ................................ ...................... 3-8

3.1.5 辅助开关 ................................ ................................ ................................ ............................. 3-9

3.1.6 指定点数 ................................ ................................ ................................ ............................. 3-9

3.2 点要素 ................................ ................................ ................................ ................................ ...... 3-10

3.2.1 测量 ................................ ................................ ................................ ................................ .. 3-10

3.2.2 结合 ................................ ................................ ................................ ................................ ...3-11

3.2.3 重新计算 ................................ ................................ ................................ ........................... 3-12

No. 99MCA136G

Page 7

3.2.4 理论要素(键入)................................ ................................ ................................ .................. 3-12

3.2.5 中点 ................................ ................................ ................................ ................................ .. 3-12

3.2.6 交点 ................................ ................................ ................................ ................................ .. 3-13

3.2.7 轮廓的最大最小................................ ................................ ................................ ................. 3-14

3.3 线要素 ................................ ................................ ................................ ................................ ...... 3-15

3.3.1 测量 ................................ ................................ ................................ ................................ .. 3-15

3.3.2 结合 ................................ ................................ ................................ ................................ .. 3-16

3.3.3 重新计算 ................................ ................................ ................................ ........................... 3-16

3.3.4 理论要素(键入)................................ ................................ ................................ .................. 3-17

3.3.5 中央要素(中线)................................ ................................ ................................ ................. 3-18

3.3.6 交叉要素(交线)................................ ................................ ................................ ................. 3-18

3.3.7 接线要素 ................................ ................................ ................................ ........................... 3-18

3.3.8 移动 ................................ ................................ ................................ ................................ .. 3-18

3.4 圆要素 ................................ ................................ ................................ ................................ ...... 3-19

3.4.1 测量 ................................ ................................ ................................ ................................ .. 3-19

3.4.2 结合 ................................ ................................ ................................ ................................ .. 3-20

3.4.3 重新计算 ................................ ................................ ................................ ........................... 3-20

3.4.4 理论要素(键入)................................ ................................ ................................ .................. 3-21

3.4.5 交叉要素 ................................ ................................ ................................ ........................... 3-21

3.4.6 接触要素 ................................ ................................ ................................ ........................... 3-22

3.4.7 交叉要素 ................................ ................................ ................................ ........................... 3-23

3.4.8 交叉要素 ................................ ................................ ................................ ........................... 3-23

3.5 斜面圆要素 ................................ ................................ ................................ ............................... 3-24

3.6 椭圆要素 ................................ ................................ ................................ ................................ .. 3-25

3.6.1 测量 ................................ ................................ ................................ ................................ .. 3-25

3.6.2 结合 ................................ ................................ ................................ ................................ .. 3-25

3.6.3 重新计算 ................................ ................................ ................................ ........................... 3-26

3.6.4 理论要素(键入)................................ ................................ ................................ .................. 3-26

3.6.5 交叉要素 ................................ ................................ ................................ ........................... 3-26

3.7 面要素 ................................ ................................ ................................ ................................ ...... 3-27

3.7.1 测量 ................................ ................................ ................................ ................................ .. 3-27

3.7.2 结合 ................................ ................................ ................................ ................................ .. 3-28

3.7.3 重新计算 ................................ ................................ ................................ ........................... 3-28

3.7.4 理论要素(键入)................................ ................................ ................................ .................. 3-28

3.7.5 中央要素 ................................ ................................ ................................ ........................... 3-29

3.7.6 中央要素 ................................ ................................ ................................ ........................... 3-29

3.8 圆锥要素 ................................ ................................ ................................ ................................ .. 3-30

3.8.1 测量 ................................ ................................ ................................ ................................ .. 3-30

3.8.2 结合 ................................ ................................ ................................ ................................ .. 3-31

3.8.3 重新计算 ................................ ................................ ................................ ........................... 3-31

3.8.4 理论要素(键入)................................ ................................ ................................ .................. 3-31

3.9 球要素 ................................ ................................ ................................ ................................ ...... 3-32

3.9.1 测量 ................................ ................................ ................................ ................................ .. 3-32

3.9.2 结合 ................................ ................................ ................................ ................................ .. 3-33

No. 99MCA136G

Page 8

3.9.3 重新计算 ................................ ................................ ................................ ........................... 3-33

3.9.4 理论要素(键入)................................ ................................ ................................ .................. 3-34

3.9.5 接触要素 ................................ ................................ ................................ ........................... 3-34

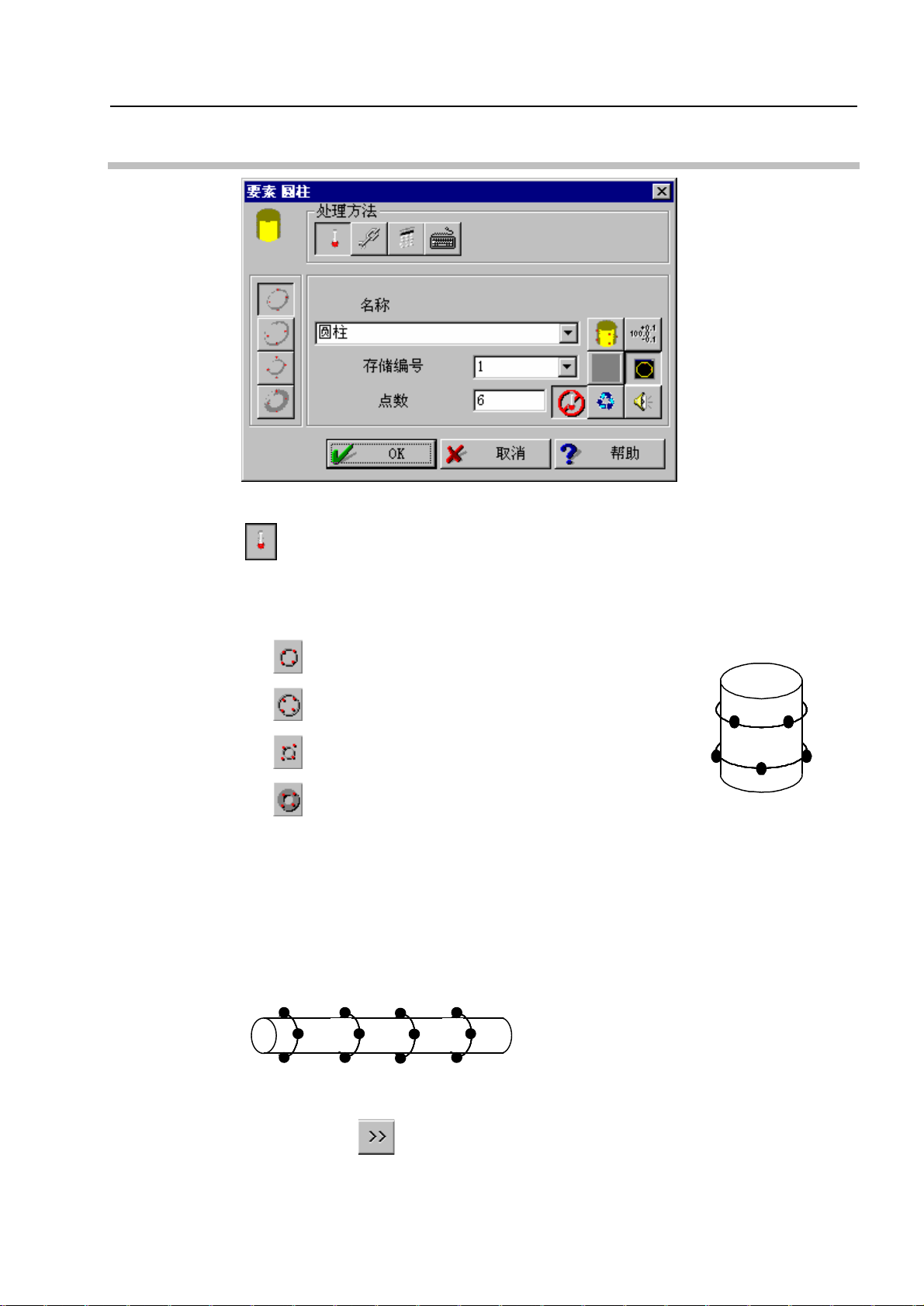

3.10 圆柱要素 ................................ ................................ ................................ ................................ .. 3-35

3.10.1 测量 ................................ ................................ ................................ ................................ .. 3-35

3.10.2 结合 ................................ ................................ ................................ ................................ .. 3-37

3.10.3 重新计算 ................................ ................................ ................................ ........................... 3-37

3.10.4 理论要素(键入)................................ ................................ ................................ .................. 3-37

3.11 轮廓要素(选项程序)................................ ................................ ................................ ................. 3-38

3.11.1 测量 ................................ ................................ ................................ ................................ .. 3-38

3.11.2 载入 ................................ ................................ ................................ ................................ .. 3-38

3.11.3 平均轮廓 ................................ ................................ ................................ ........................... 3-40

3.11.4 结合 ................................ ................................ ................................ ................................ .. 3-41

3.11.5 重新计算 ................................ ................................ ................................ ........................... 3-41

3.11.6 输入(选项)................................ ................................ ................................ ........................ 3-42

3.12 表面 ................................ ................................ ................................ ................................ ......... 3-43

3.12.1 结合 ................................ ................................ ................................ ................................ .. 3-43

3.13 距离 ................................ ................................ ................................ ................................ ......... 3-44

3.14 距离测量方向................................ ................................ ................................ .......................... 3-45

3.15 角度 ................................ ................................ ................................ ................................ ......... 3-46

3.16 齿轮(选项)................................ ................................ ................................ ............................... 3-47

3.17 阶梯式圆柱 ................................ ................................ ................................ ............................... 3-48

3.18 测量各种孔要素 ................................ ................................ ................................ ........................ 3-49

3.18.1 通用内容 ................................ ................................ ................................ ........................... 3-49

3.18.2 长方孔................................ ................................ ................................ ............................... 3-50

3.18.3 正方孔................................ ................................ ................................ ............................... 3-50

3.18.4 三角孔................................ ................................ ................................ ............................... 3-50

3.18.5 梯形孔................................ ................................ ................................ ............................... 3-50

3.18.6 六角孔................................ ................................ ................................ ............................... 3-51

3.18.7 长圆孔................................ ................................ ................................ ............................... 3-51

3.18.8 滴形 ................................ ................................ ................................ ................................ .. 3-51

3.19 自动识别要素 ................................ ................................ ................................ ........................... 3-52

3.20 存储器 ................................ ................................ ................................ ................................ ...... 3-57

3.21 要素形状滤波 ................................ ................................ ................................ ........................... 3-57

4 设备 ................................ ................................ ................................ ................................ .................. 4-1

4.1 逃逸高度 ................................ ................................ ................................ ................................ .... 4-1

4.2 移动到逃逸高度 ................................ ................................ ................................ .......................... 4-2

4.3 移动机器 ................................ ................................ ................................ ................................ .... 4-3

4.4 单轴移动 ................................ ................................ ................................ ................................ .... 4-5

4.5 手动向点移动 ................................ ................................ ................................ ............................. 4-6

4.6 手动测量点 ................................ ................................ ................................ ................................ . 4-8

4.7 测量点 ................................ ................................ ................................ ................................ ........ 4-9

4.8 自动要素测量 ................................ ................................ ................................ ........................... 4-10

No. 99MCA136G

Page 9

4.8.1 自动测量线................................ ................................ ................................ ........................ 4-10

4.8.2 自动测量面................................ ................................ ................................ ........................ 4-12

4.8.3 自动测量圆................................ ................................ ................................ ........................ 4-14

4.8.4 自动测量圆柱 ................................ ................................ ................................ .................... 4-16

4.8.5 自动测量倾斜圆................................ ................................ ................................ ................. 4-18

4.9 轮廓扫描测量 ................................ ................................ ................................ ........................... 4-21

4.9.1 接触触发扫描(CNC ON 用)................................ ................................ ............................... 4-21

4.9.2 手动扫描测量(CNC OFF 用)................................ ................................ ............................. 4-24

4.9.3 沿轮廓扫描测量................................ ................................ ................................ ................. 4-26

4.10 结束要素截面 ................................ ................................ ................................ ........................... 4-28

4.11 结束要素测量 ................................ ................................ ................................ ........................... 4-28

4.12 删除最后点 ................................ ................................ ................................ ............................... 4-28

4.13 测量模式 ................................ ................................ ................................ ................................ .. 4-28

4.14 停止扫描 ................................ ................................ ................................ ................................ .. 4-28

4.15 接触信号 ON/OFF ................................ ................................ ................................ .................... 4-29

4.16 CNC ON/OFF................................ ................................ ................................ ........................... 4-29

4.17 CNC 参数 CNC ON ................................ ................................ ................................ .................. 4-30

4.18 CNC 参数 ................................ ................................ ................................ ................................ . 4-31

4.19 由于操作测量仪而产生的命令 ................................ ................................ ................................ ... 4-33

4.20 涡轮扫描 ................................ ................................ ................................ ................................ .. 4-33

4.21 错误高度 ................................ ................................ ................................ ................................ .. 4-34

4.22 停止 ................................ ................................ ................................ ................................ ......... 4-35

4.23 边缘点测量 ................................ ................................ ................................ ............................... 4-36

4.24 测量螺纹(MPP10)................................ ................................ ................................ .................... 4-38

4.25 扫描(激光测头)................................ ................................ ................................ ........................ 4-38

4.26 圆弧移动 ................................ ................................ ................................ ................................ .. 4-39

4.27 设计轮廓扫描 ................................ ................................ ................................ ........................... 4-41

5 公差检验 ................................ ................................ ................................ ................................ ........... 5-1

5.1 要素检验 ................................ ................................ ................................ ................................ .... 5-1

5.1.1 最后要素 ................................ ................................ ................................ ............................. 5-1

5.1.2 通常要素检验(点、线、面、楕圆、圆、圆锥、球、圆柱、距离、度)................................ .. 5-1

5.1.3 关于轮廓检验 ................................ ................................ ................................ ...................... 5-4

5.1.4 轮廓多样 ................................ ................................ ................................ ............................ 5-11

5.1.5 轮廓度................................ ................................ ................................ ............................... 5-12

5.1.6 表面轮廓度................................ ................................ ................................ ........................ 5-13

5.2 形状公差(直线度、平面度、圆度) ................................ ................................ ............................. 5-14

5.2.1 直线度................................ ................................ ................................ ............................... 5-14

5.2.2 平面度................................ ................................ ................................ ............................... 5-17

5.2.3 圆度 ................................ ................................ ................................ ................................ .. 5-20

5.3 位置度 ................................ ................................ ................................ ................................ ...... 5-23

5.4 同心度 ................................ ................................ ................................ ................................ ...... 5-28

5.5 同轴度 ................................ ................................ ................................ ................................ ...... 5-30

5.6 方向公差 ................................ ................................ ................................ ................................ .. 5-32

No. 99MCA136G

vii

Page 10

5.6.1 平行度................................ ................................ ................................ ............................... 5-32

5.6.2 垂直度................................ ................................ ................................ ............................... 5-37

5.6.3 倾斜度................................ ................................ ................................ ............................... 5-41

5.7 对称 ................................ ................................ ................................ ................................ ......... 5-43

5.7.1 点要素................................ ................................ ................................ ............................... 5-43

5.7.2 轴要素................................ ................................ ................................ ............................... 5-45

5.7.3 面要素................................ ................................ ................................ ............................... 5-47

5.8 跳动 ................................ ................................ ................................ ................................ ......... 5-49

5.9 变量 ................................ ................................ ................................ ................................ ......... 5-51

5.10 表面拟合 ................................ ................................ ................................ ................................ .. 5-52

5.11 指定扩展公差检验 ................................ ................................ ................................ .................... 5-53

5.12 最大实体状态(MMC：Maximum Material Condition)................................ .............................. 5-55

5.13 设置控制极限 ................................ ................................ ................................ ........................... 5-58

5.14 轴位置度 ................................ ................................ ................................ ................................ .. 5-59

5.14.1 公差为直径时 ................................ ................................ ................................ .................... 5-60

5.14.2 公差非直径时 ................................ ................................ ................................ .................... 5-62

5.15 面位置度 ................................ ................................ ................................ ................................ .. 5-64

5.16 编辑公差带 ................................ ................................ ................................ ............................... 5-67

6 测头 ................................ ................................ ................................ ................................ .................. 6-1

6.1 设置基准球位置 ................................ ................................ ................................ .......................... 6-1

6.2 改变测头(键入)................................ ................................ ................................ .......................... 6-3

6.3 躲避测头冲撞 ................................ ................................ ................................ ............................. 6-4

6.4 测头数据管理员 ................................ ................................ ................................ .......................... 6-5

6.5 测头定义 ................................ ................................ ................................ ................................ .. 6-15

6.6 用存储内容重新校正 ................................ ................................ ................................ ................. 6-16

6.7 单独测头重新校正 ................................ ................................ ................................ .................... 6-18

6.8 手动校正 ................................ ................................ ................................ ................................ .. 6-19

6.9 测头数据登录 ................................ ................................ ................................ ........................... 6-20

6.10 确定 MPP 因素 ................................ ................................ ................................ ......................... 6-21

6.11 载入测头数据 ................................ ................................ ................................ ........................... 6-22

6.12 保存测头数据 ................................ ................................ ................................ ........................... 6-23

7 坐标系................................ ................................ ................................ ................................ ............... 7-1

7.1 基准面补正 ................................ ................................ ................................ ................................ . 7-1

7.2 基准面补正(线成分要素)................................ ................................ ................................ ............ 7-2

7.3 基准轴补正(点成分要素)................................ ................................ ................................ ............ 7-3

7.4 补正偏置轴 ................................ ................................ ................................ ................................ . 7-4

7.5 设置原点 ................................ ................................ ................................ ................................ .... 7-5

7.6 移动和旋转坐标系 ................................ ................................ ................................ ...................... 7-6

7.7 调出坐标系 ................................ ................................ ................................ ................................ . 7-7

7.8 保存坐标系 ................................ ................................ ................................ ................................ . 7-8

7.9 RPS 补正 ................................ ................................ ................................ ................................ ... 7-9

7.10 坐标系拟合 ................................ ................................ ................................ ............................... 7-10

7.11 坐标系设置................................ ................................ ................................ ............................... 7-14

viii

No. 99MCA136G

Page 11

7.11.1 设置面-线-线型坐标系 ................................ ................................ ................................ ...... 7-15

7.11.2 设置面-圆-圆型坐标系 ................................ ................................ ................................ ...... 7-17

7.11.3 设置面-圆-线型坐标系 ................................ ................................ ................................ ...... 7-19

7.11.4 设置面-线-圆型坐标系 ................................ ................................ ................................ ...... 7-21

7.11.5 设置圆柱-点-点(中点)型坐标系 ................................ ................................ ........................ 7-23

7.11.6 设置圆柱-点-圆型坐标系................................ ................................ ................................ ... 7-25

7.11.7 设置圆柱-点-线型坐标系................................ ................................ ................................ ... 7-27

7.11.8 设置圆柱-点-线型坐标系................................ ................................ ................................ ... 7-29

7.12 载入存挡坐标系 ................................ ................................ ................................ ........................ 7-31

7.13 保存存档坐标系 ................................ ................................ ................................ ........................ 7-32

8 输出 ................................ ................................ ................................ ................................ .................. 8-1

8.1 指定文件格式 ................................ ................................ ................................ ............................. 8-1

8.2 更改文件输出 ................................ ................................ ................................ ............................. 8-4

8.3 结束文件输出 ................................ ................................ ................................ ............................. 8-5

8.4 指定打印格式 ................................ ................................ ................................ ............................. 8-6

8.5 更改打印格式 ................................ ................................ ................................ ............................. 8-7

8.6 结束打印格式 ................................ ................................ ................................ ............................. 8-8

8.7 改页 ................................ ................................ ................................ ................................ ........... 8-9

8.8 打印布局 ................................ ................................ ................................ ................................ .. 8-10

8.9 输出文本 ................................ ................................ ................................ ................................ ...8-11

8.10 表面布局 ................................ ................................ ................................ ................................ .. 8-12

8.11 保存轮廓数据 ................................ ................................ ................................ ........................... 8-12

8.12 可学习的绘图设置 ................................ ................................ ................................ .................... 8-13

8.13 可学习的绘图命令 ................................ ................................ ................................ .................... 8-14

8.14 点的比较 ................................ ................................ ................................ ................................ .. 8-15

8.15 保存 Protocol ................................ ................................ ................................ .......................... 8-16

8.16 外部打印格式 ................................ ................................ ................................ ........................... 8-17

8.17 更改外部打印格式 ................................ ................................ ................................ .................... 8-18

8.18 结束外部打印格式 ................................ ................................ ................................ .................... 8-19

8.19 Protocol 输出对话框 ................................ ................................ ................................ ................ 8-20

8.20 Protocol 预览 ................................ ................................ ................................ .......................... 8-21

8.21 Protocol Designer ................................ ................................ ................................ .................. 8-22

8.22 Protocol 输出(3D-TOL) ................................ ................................ ................................ .......... 8-23

8.23 Protocol 用布局(3D-TOL)................................ ................................ ................................ ....... 8-24

8.24 保存测量数据(3D-TOL) ................................ ................................ ................................ ........... 8-25

8.25 Protocol 输出开始 ................................ ................................ ................................ ................... 8-26

8.26 开始 Protocol 输出内容更改................................ ................................ ................................ ..... 8-27

8.27 Protocol 输出结束 ................................ ................................ ................................ ................... 8-28

8.28 Protocol 输出 ................................ ................................ ................................ .......................... 8-29

8.29 输出要素 ................................ ................................ ................................ ................................ .. 8-30

9 计算 ................................ ................................ ................................ ................................ .................. 9-1

9.1 变量/计算 ................................ ................................ ................................ ................................ ... 9-1

9.2 输入变量 ................................ ................................ ................................ ................................ .... 9-3

No. 99MCA136G

Page 12

9.3 输出变量文件 ................................ ................................ ................................ ............................. 9-5

9.4 从文件载入变量 ................................ ................................ ................................ .......................... 9-6

9.5 当前位置为变量 ................................ ................................ ................................ .......................... 9-7

9.6 缩放比例系数 ................................ ................................ ................................ ............................. 9-8

9.7 YES/NO 变量 ................................ ................................ ................................ ............................. 9-9

9.8 代入当前温度变量 ................................ ................................ ................................ .................... 9-10

9.9 定义字符串变量 ................................ ................................ ................................ .........................9-11

9.10 输入字符串变量 ................................ ................................ ................................ ........................ 9-12

9.11 存储字符串变量................................ ................................ ................................ ........................ 9-13

9.12 载入字符串变量 ................................ ................................ ................................ ........................ 9-14

9.13 最小＜－＞最大 ................................ ................................ ................................ ........................ 9-15

9.14 设置温度补偿功能 ................................ ................................ ................................ .................... 9-16

10 程序 ................................ ................................ ................................ ................................ ................ 10-1

10.1 删除上一步骤 ................................ ................................ ................................ ........................... 10-1

10.2 注释行 ................................ ................................ ................................ ................................ ...... 10-1

10.3 显示文本 ................................ ................................ ................................ ................................ .. 10-2

10.4 显示/清除图片 ................................ ................................ ................................ .......................... 10-3

10.4.1 显示图片 ................................ ................................ ................................ ........................... 10-3

10.4.2 清除图片 ................................ ................................ ................................ ........................... 10-4

10.5 播放声音 ................................ ................................ ................................ ................................ .. 10-5

10.6 循环开始/结束 ................................ ................................ ................................ .......................... 10-6

10.6.1 循环开始 ................................ ................................ ................................ ........................... 10-6

10.6.2 循环结束 ................................ ................................ ................................ ........................... 10-6

10.7 分支 ................................ ................................ ................................ ................................ ......... 10-7

10.7.1 If................................ ................................ ................................ ................................ ....... 10-7

10.7.2 Begin ................................ ................................ ................................ ............................... 10-8

10.7.3 End................................ ................................ ................................ ................................ ... 10-8

10.7.4 Else................................ ................................ ................................ ................................ .. 10-8

10.7.5 Goto................................ ................................ ................................ ................................ . 10-9

10.7.6 标识定义 ................................ ................................ ................................ ........................... 10-9

10.7.7 错误时的 GOTO................................ ................................ ................................ .............. 10-10

10.7.8 返回错误 ................................ ................................ ................................ ......................... 10-10

10.8 启动子程序 ................................ ................................ ................................ .............................. 10-11

10.9 结束子程序 ................................ ................................ ................................ ............................. 10-12

10.10 调出程序 ................................ ................................ ................................ ................................ 10-12

10.11 可编程序停止 ................................ ................................ ................................ ......................... 10-13

10.12 发送 e-mail ................................ ................................ ................................ ............................ 10-15

10.13 重复上一步骤 ................................ ................................ ................................ ......................... 10-16

10.14 建立目录 ................................ ................................ ................................ ................................ 10-16

10.15 打开/关闭窗口 ................................ ................................ ................................ ........................ 10-17

10.16 错误时的 GOTO ................................ ................................ ................................ ..................... 10-18

10.17 错误信息反馈 ................................ ................................ ................................ ......................... 10-18

10.18 错误定义 ................................ ................................ ................................ ................................ 10-18

No. 99MCA136G

Page 13

10.19 发送 SMS ................................ ................................ ................................ ............................... 10-18

10.20 输入标题 ................................ ................................ ................................ ................................ 10-19

10.21 设置标题区域 ................................ ................................ ................................ ......................... 10-19

10.22 输入批量 ................................ ................................ ................................ ................................ 10-20

10.23 设置批量 ................................ ................................ ................................ ................................ 10-20

10.24 取消统计数据 ................................ ................................ ................................ ......................... 10-20

11 图形 ................................ ................................ ................................ ................................ .................11-1

11.1 绘图界限 ................................ ................................ ................................ ................................ ...11-1

11.2 重置缩放 ................................ ................................ ................................ ................................ ...11-2

11.3 缩放 ................................ ................................ ................................ ................................ ..........11-2

11.4 移动显示区域 ................................ ................................ ................................ ............................ 11-2

11.5 要素选择 ................................ ................................ ................................ ................................ ...11-2

11.6 要素信息 ................................ ................................ ................................ ................................ ...11-3

11.7 旋转 ................................ ................................ ................................ ................................ ..........11-3

11.8 视图(俯视、侧视、正视、3D)................................ ................................ ................................ ...11-4

11.9 要素图选项................................ ................................ ................................ ................................ 11-4

11.10 可学习的绘图命令 ................................ ................................ ................................ .....................11-5

11.11 打印图形 ................................ ................................ ................................ ................................ ...11-6

11.12 隐藏要素的显示 ................................ ................................ ................................ ......................... 11-6

11.13 去除已选点重新计算 ................................ ................................ ................................ ..................11-7

11.14 存储模板用图形 ................................ ................................ ................................ ......................... 11-8

11.15 显示轮廓 ................................ ................................ ................................ ................................ .11-10

12 窗口 ................................ ................................ ................................ ................................ ................ 12-1

12.1 机器位置 ................................ ................................ ................................ ................................ .. 12-1

12.2 显示坐标系 ................................ ................................ ................................ ............................... 12-2

12.3 要素列表 ................................ ................................ ................................ ................................ .. 12-3

12.4 要素绘图 ................................ ................................ ................................ ................................ .. 12-4

12.5 机器工具 ................................ ................................ ................................ ................................ .. 12-5

12.6 评价工具栏 ................................ ................................ ................................ ............................... 12-5

12.7 程序工具栏 ................................ ................................ ................................ ............................... 12-6

12.8 登录窗口位置 ................................ ................................ ................................ ........................... 12-7

12.9 调出窗口位置 ................................ ................................ ................................ ........................... 12-7

12.10 窗口位置的默认值 ................................ ................................ ................................ .................... 12-7

12.11 变量列表 ................................ ................................ ................................ ................................ .. 12-8

13 GEOPAK 的启动 ................................ ................................ ................................ ............................. 13-1

13.1 单独/学习模式 ................................ ................................ ................................ .......................... 13-1

13.2 重复模式 ................................ ................................ ................................ ................................ .. 13-3

13.3 重复菜单 ................................ ................................ ................................ ................................ .. 13-4

13.3.1 插入(中断重复)................................ ................................ ................................ ................. 13-4

13.3.2 编辑员................................ ................................ ................................ ............................... 13-4

13.3.3 中断执行工件程序重复 ................................ ................................ ................................ ...... 13-5

13.3.4 返回 ................................ ................................ ................................ ................................ .. 13-5

No. 99MCA136G

Page 14

xii

13.3.5 暂停 ................................ ................................ ................................ ................................ .. 13-5

13.3.6 步进 ................................ ................................ ................................ ................................ .. 13-5

13.3.7 运行程序 ................................ ................................ ................................ ........................... 13-6

13.3.8 状态行................................ ................................ ................................ ............................... 13-6

13.4 重复时的错误提示 ................................ ................................ ................................ .................... 13-7

13.5 重复中的编辑员 ................................ ................................ ................................ ........................ 13-8

13.5.1 编辑员的启动 ................................ ................................ ................................ .................. 13-10

13.5.2 编辑员模式................................ ................................ ................................ ...................... 13-10

13.6 工件程序列表(“窗口”菜单中的“工件程序列表”)................................ ................................ .13-11

13.7 打印布局 ................................ ................................ ................................ ................................ 13-12

13.8 Protocol 输出 ................................ ................................ ................................ ........................ 13-12

13.9 Protocol 预览 ................................ ................................ ................................ ........................ 13-12

13.10 ProtocolDesigner ................................ ................................ ................................ ................. 13-12

13.11 程序跳过 ................................ ................................ ................................ ................................ 13-13

14 工件程序编辑 ................................ ................................ ................................ ................................ .. 14-1

14.1 工件程序编辑的启动方法 ................................ ................................ ................................ .......... 14-1

14.2 工件程序的编辑画面 ................................ ................................ ................................ ................. 14-2

14.3 一般功能操作 ................................ ................................ ................................ ........................... 14-3

14.3.1 输入命令 ................................ ................................ ................................ ........................... 14-3

14.3.2 更改参数 ................................ ................................ ................................ ........................... 14-3

14.3.3 単位設置 ................................ ................................ ................................ ........................... 14-3

14.3.4 删除命令 ................................ ................................ ................................ ........................... 14-4

14.4 编辑相关功能 ................................ ................................ ................................ ........................... 14-5

14.4.1 菜单“文件”功能 ................................ ................................ ................................ ............. 14-5

14.4.2 菜单“编辑”功能 ................................ ................................ ................................ ............. 14-9

14.5 自由要素 ................................ ................................ ................................ ................................ 14-12

14.6 打印文件 ................................ ................................ ................................ ................................ 14-13

14.7 设置颜色 ................................ ................................ ................................ ................................ 14-14

15 机器控制 ................................ ................................ ................................ ................................ ......... 15-1

15.1 何谓机器控制 ................................ ................................ ................................ ........................... 15-1

16 扫描测头 (MPP, SP600, SP25) ................................ ................................ ................................ ....... 16-1

17 轮廓 ................................ ................................ ................................ ................................ ................ 17-1

17.1 镜像轮廓 ................................ ................................ ................................ ................................ .. 17-1

17.2 轮廓的移动/旋转 ................................ ................................ ................................ ....................... 17-2

17.3 轮廓的放大/缩小 ................................ ................................ ................................ ....................... 17-3

17.4 轮廓的偏置 ................................ ................................ ................................ ............................... 17-4

17.5 轮廓的滤波(要素形状滤波)................................ ................................ ................................ ........ 17-5

17.6 轮廓点的删除 ................................ ................................ ................................ ........................... 17-8

17.7 自动计算要素 ................................ ................................ ................................ .......................... 17-11

17.8 轮廓点的编辑 ................................ ................................ ................................ ......................... 17-12

17.9 保存轮廓数据 ................................ ................................ ................................ ......................... 17-13

17.10 优化轮廓 ................................ ................................ ................................ ................................ 17-14

No. 99MCA136G

Page 15

xiii

17.11 更改轮廓点的顺序 ................................ ................................ ................................ .................. 17-15

18 DialogDesigner................................ ................................ ................................ .............................. 18-1

18.1 基础知识 ................................ ................................ ................................ ................................ .. 18-1

18.2 对话框信息 ................................ ................................ ................................ ............................... 18-2

18.2.1 对话框的选择 ................................ ................................ ................................ .................... 18-2

18.2.2 对话框的追加 ................................ ................................ ................................ .................... 18-2

18.2.3 删除对话框................................ ................................ ................................ ........................ 18-2

18.2.4 对话框的属性 ................................ ................................ ................................ .................... 18-3

18.2.5 更改对话框编辑显示的大小 ................................ ................................ ............................... 18-3

18.3 控制的编辑 ................................ ................................ ................................ ............................... 18-4

18.3.1 插入控制 ................................ ................................ ................................ ........................... 18-4

18.3.2 控制的选择与操作 ................................ ................................ ................................ ............. 18-4

18.4 控制的属性 ................................ ................................ ................................ ............................... 18-5

18.4.1 Edit box ................................ ................................ ................................ ........................... 18-5

18.4.2 Static Text................................ ................................ ................................ ........................ 18-6

18.4.3 Check box................................ ................................ ................................ ........................ 18-7

18.4.4 Radio button................................ ................................ ................................ .................... 18-8

18.4.5 Button................................ ................................ ................................ .............................. 18-9

18.4.6 Edit box for values................................ ................................ ................................ ........ 18-10

18.4.7 Check box special output................................ ................................ .............................. 18-11

18.4.8 Radio button special output ................................ ................................ ......................... 18-12

18.4.9 List box................................ ................................ ................................ .......................... 18-13

18.4.10 Check picture button ................................ ................................ ................................ .... 18-14

18.4.11 Radio picture button ................................ ................................ ................................ ..... 18-15

18.4.12 Check picture button with special output ................................ ................................ .... 18-16

18.4.13 Radio picture button with special output................................ ................................ ..... 18-17

18.5 菜单“FILE”................................ ................................ ................................ ........................... 18-18

18.5.1 New................................ ................................ ................................ ................................ 18-18

18.5.2 Open ................................ ................................ ................................ .............................. 18-18

18.5.3 Save................................ ................................ ................................ ............................... 18-18

18.5.4 Save as................................ ................................ ................................ .......................... 18-18

18.6 菜单“Edit”................................ ................................ ................................ ............................ 18-19

18.6.1 Cut ................................ ................................ ................................ ................................ . 18-19

18.6.2 Copy ................................ ................................ ................................ .............................. 18-19

18.6.3 Paste................................ ................................ ................................ .............................. 18-19

18.7 菜单“View” ................................ ................................ ................................ .......................... 18-19

18.8 菜单 “Insert”................................ ................................ ................................ ......................... 18-20

18.8.1 Select................................ ................................ ................................ ............................. 18-20

18.8.2 其它 ................................ ................................ ................................ ................................ 18-20

18.9 菜单“Layout”................................ ................................ ................................ ......................... 18-21

18.9.1 Grit settings................................ ................................ ................................ ................... 18-21

18.9.2 Tab order ................................ ................................ ................................ ....................... 18-22

18.9.3 Test................................ ................................ ................................ ................................ 18-22

No. 99MCA136G

Page 16

xiv

补充 1

补充 1 变量................................ ................................ ................................ ................................ .............. 1

补充 2 输出结果................................ ................................ ................................ ................................ ..... 10

服务窗口

No. 99MCA136G

Page 17

1 一般功能及术语

1.1 机械坐标系/工件坐标系

机械坐标系指测量机固有的坐标系。而利用坐标系设置功能，根据工件建立的坐标系，称为工件坐标系。

1.2 要素

用三坐标测量机测出工件上的点，然后由这些点群，求出圆，线等几何形状。我们把这种几

何形状称为要素。有如下几种类型，

点，线(直线)，面(平面)，圆，椭圆，圆锥，球，圆柱，距离，角度，轮廓。求得的要素被记忆，并利用于其他命令(包括检验，设置坐标系等)。这种记忆，称为要素保

存。

要素保存，按照要素类型和编号进行管理。并且，全部起有自己的名称。

如，要素第 5 号，名称：中央孔要素保存是由机械坐标仪记忆的。记忆后，即使改变工件坐标系，其位置也不发生变化。

No. 99MCA136G

1-1

Page 18

1.3 要素选择

当进行类似中点计算等使用要素保存要素的处理时，通常按下述操作选择要素。

【画面】

选择列表显示要素的类型

循环计数

先用按钮选择列表显示要素的类型，再从列表中选择要素。

如将状态设在选择循环计数时，在循环处理过程中，每次循环时要素编号都将完全计数。

要素列表

1-2

No. 99MCA136G

Page 19

1.4 指定坐标/方向

ＹＺｚｙＸ

ｘ

中心轴

：

中心轴

：

中心轴

：

ＺＸＲ

ＹＺＸＲ

基准方向

：Ｙ

基准方向

：Ｘ

基准方向

：Ｚ

1. 进行键入点要素等、指定坐标值的操作时，一般按下述方式进行。

1. 一般功能及术语

【画面】

切换坐标系模式

【坐标系模式的种类】

：直交坐标模式

用 X、Y、Z进行指定｡

输入数值

按此处，则此时的测量机的位置将被自动设置为键入处

：圆柱坐标模式 (每次点击按钮时，均可切换基准轴。)

用向径(R)，经度(Phi)，Z 进行指定。

Ｚ

Ｘ

：球坐标模式 (每次点击按钮时，均可切换基准轴。)

用空间向径(R)，经度(Phi)，纬度(Theta)进行指定。

Ｔｈｅｔａ

Ｙ

Ｐｈｉ

Ｔｈｅｔａ

Ｐｈｉ

Ｙ

Ｔｈｅｔａ

No. 99MCA136G

1-3

Page 20

ＹＺｋＪＸ

Ｉ

ＹＺＸ

2. 指定键入线要素等方向的操作，通常按下述步骤进行。在设置单位状态下，有如下几种类型。

① 方向余弦

指定方向的 X、Y、Z 成分比率｡

键入数值

轴成分的反转

注释

• 方向余弦请务必单位化 ( I 2＋J 2＋K 2＝１可利用单位化按钮操作)。

单位化

② 角度

指定与轴之间的角度

键入数值

轴成分的反转

1-4

No. 99MCA136G

Page 21

1.5 特殊信息

注释

• 输入文本显示等字符串时，请输入＠。＠作为下述特殊信息使用时，不能直接作为文字使用。而且，将来特殊信息增加时，有可能无法使用。

特殊信息

在文本显示，注释输出等字符串信息中，加入下列以＠开头的单词时，将自动变成适合于执

行时状态的信息。

比如，在文本的显示命令中加入＠Date，就可以显示执行日期。

按[OK]按钮将显示下列画面

1. 一般功能及术语

字符串内容输出例

＠Formula(数值):字数:小数

点以后位数:Z

＠LC 循环过程中的计数＠RC 已输入重复的执行次数＠NoOfRC 目前重复执行次数＠LoadedVars 从文件输入到变量或载入字符

＠StrLen(字符串) X 的字符数文字变量的字符数为

＠StrPos(字符串，文本) 字符串中的文本所处位置

＠Millisecond 1/1000秒＠Second 秒＠Minute 分＠Hour 小时＠Day 天＠DayOfWeek 一星期内的第几天 <例如>星期四

＠DayOfYear 一年中的第几天 <例如> 6 月 6日

＠与(变量名称)相同 <例>

＠Formula(Var)10:4 □□□10.1230

3 2 1 2

串变量时读取的变量的数量

＠StrLen(＠[str1]) <例如>＠strPos(abc,bc)

没有时为 0

2 257 35 20 10 15

157

No. 99MCA136G

1-5

Page 22

＠Week 总星期数 <例如> 2002年 6 月 6 日

＠Month 月＠Year 年＠Time 几点几分几秒＠Date 日期＠SecToTime(秒) 以小时；分；秒的形式输出秒 <例>＠sectotime(70)

＠TimeCode 时间编码(6位) ＠SubLotF1 批量＠HeadDataF1 标题＠ErrNoText[错误编号] 对错误编号的出错提示内部出错 (1) ＠Operator 操作员名称＠Partname 工件名称＠PartProgName 工件程序名＠PartDrive 工件驱动器名称＠PartDirectory 工件目录名＠PartSubDirectory 工件子目录＠PartPath 工件的路径名称＠CosmosDrive COSMOS 驱动器名称＠CosmosDirectory COSMOS 的目录名＠CosmosPath COSMOS的路径名称＠CosmosTempPath Temp文件路径名称＠CosmosAudioPath Audio文件路径名称＠CosmosPicturePath 图文件路径名称＠CosmosProbePath 测头文件路径名称＠CosmosProbeArchivPath 存档测头文件路径名称＠CosmosCoordPath 坐标系文件的路径名称＠CosmosCoordArchivPath ＠CosmosLayoutPath 布局文件路径名称＠CosmosTransferPath 转换路径名称＠(变量名称) 变量值＠(变量名称):少数点以下位数变量值

＠(变量名称):字数:小数点

以后位数

＠(变量名称):字数:小数点以后位数:Z

＠[字符串变量名称] 字符串变量值＠[字符串变量名称]:字数字符串变量值

＠[字符串变量名称]:字数: 输出字符数＠[字符串变量名称]:字数:

输出字符数:输出开始位置

坐标系存档文件文件路径名称

(附带指定条件 1)

变量值

(附带指定条件 2)

变量值

(附带指定条件 3)

(附带指定条件 2)

字符串变量值 (附带指定条件 2) 字符串变量值

(附带指定条件 3)

6 2002 10:30:15 99/08/15

00：01：10 3VK7TX 10 Sample

Admin Part Name New Part C: \COSMOS\DATA PV12Z45H\ C:\COSMOS\DATA C: \COSMOS\ C:\COSMOS\ ..\temp\ ..\audio\ ..\picture\ ..\probe\ ..\probe\archive\ ..\coord\ ..\coord\ ..\layout\ ..\transfer\

10.123 <例> ＠(Var):4

10.1230 <例> ＠(Var)10:4 □□□10.1230 □为空格 <例> ＠(Var)10:4:z

00010.1230 abcde <例> ＠[Str1]:6 □abcde <例> ＠[Str1]:6:3 □□□abc <例> ＠[Str1]:5:3:2 □□bcd

1-6

No. 99MCA136G

Page 23

1. 一般功能及术语

注释

• 请勿在文件名中使用，因其为特殊文字，会无法输出。另外，部分字符(要素名称等)亦不能使用。

No. 99MCA136G

1-7

Page 24

MEMO

1-8

No. 99MCA136G

Page 25

2 设置

注释

• 本功能在工件程序编辑员中位于文件菜单里。另外，部分布局与单独/学习模式不同。

2.1 选择坐标系模式和设置单位

【功能】指定用于显示、指定数值的单位等。

【画面】

①长度 ③角度

④方向矢量

⑤坐标系模式

②单位

No. 99MCA136G

2-1

Page 26

【内容】

① 长度

指定长度数据小数点以后位数。

② 单位

进行长度单位 inch (25.4mm)与 mm 的切换。启动 GEOPAK 后，请立刻进行切换。在使用其他命令之后，将无法进行切换。

③ 角度

对角度的输出及输入，进行度分秒式或者度(10进位)的切换。度分秒 10:30:00 度 10.500 另外，进行-180～+180 范围，或-360～+360 的切换。

④ 方向矢量

对方向矢量进行度分秒式或度(10 进位)或方向余弦的切换。

⑤ 坐标系模式

切换要素结果的输出等坐标系模式。

直交坐标系模式：X、Y、Z 输出

圆柱坐标系模式：向径 R、经度 Phi(φ)、Z输出

球坐标系模式：空间向径 R、经度 Phi(φ)、纬度 Theta(θ)输出

注释

• 本功能本身不能作为命令进入工件程序。进行要素测量时，设置作为命令信息进入。在编辑员中，反转显示目标命令后再打开单位设置，则可更改命令中的设置。

2-2

No. 99MCA136G

Page 27

2.2 选择对话框的属性

度长

【功能】指定对话框的显示。

2. 设置

【画面】

①省略要素对话框

②警告

④检验对话框

⑤初始化对话框

⑥变量/计算

【内容】

③理论线

① 跳过要素对话框

点击工具栏各要素的图标时，跳过详细设置对话框的显示，直接进入测量等待。(自动选择已定点数的测量)

② 警告

选择各警告显示的有无。

③ 理论线

将线要素作为理论线输入时，进行输入方法的切换。

No. 99MCA136G

角度

始点开

角度

度长时〉

始点开

束点结时〉

④ 检验对话框

输入检验的公称数据时，指定上限公差后，下限公差将自动设为－1 倍。

⑤ 初始化对话框

选择起动时自动调出测头功能。

束点结

2-3

Page 28

⑥ 变量/计算

选择变量/计算功能(第 9 章)的对话框类型。

注释

• 本功能本身不能作为命令进入工件程序。那时的设置将进入测量等的各命令中。在编辑员中，反转显示目标命令后再打开单位设置，可以更改命令中的设置。

2-4

No. 99MCA136G

Page 29

2.3 属性(重复模式)

【功能】指定重复时的显示和处理等。

【画面】

2. 设置

①

②

【内容】

① 小数

指定重复中的计数显示的小数位数。重复进行过程中，不能改变，请于重复开始显示的

OK 之前指定。

②

在 CNC OFF 及用手动测量机的测量中重复时，切换是否显示每次退出要素测量时的下列对话框。

按［是］，进入下一步处理。按［否］取消 1 点，返回测量等待。

No. 99MCA136G

2-5

Page 30

2.4 热膨胀系数

【功能】可在装有温度传感器的三坐标测量机上使用。预先输入测量机热膨胀系数(单位 10-6/°K)，

输出时将自动根据传感器温度换算成 20°C的大小。

在测量过程中如果温度发生变化，其伸缩部分将成为误差，因此请尽量在同一温度下进行测量。另外，由于不对测头长度等测量装置进行校正，请在相同温度环境下进行测头登录并使

用。

2.5 更改单位(编辑员用命令)

【功能】从 mm、inch里，选择编辑员中的长度显示、指定单位。

2-6

No. 99MCA136G

Page 31

2.6 系统

本功能，用于更改执行状态。不记录入工件程序。

2.6.1 重置系统

【功能】对要素内存、结果区域的要素图形等进行初始化。并且，工件程序输出将清除之前的输出。

2.6.2 打印机设置

【功能】

进行打印机设置

2. 设置

请按照所使用的打印机进行设置。可以进行图表用，文本用和布局用等各种设置。

【画面】

本内容为调出 Windows功能。具体内容请参照 Windows 功能。并且，属性内容因打印机不同而有所不同，请参阅打印机的说明书。

选择所使用的打印机打印机的设置

No. 99MCA136G

另外，GEOPAK，请使用纵向 A4 纸。

2-7

Page 32

2.6.3 打印机 ON/OFF

【功能】切换打印机的 ON/OFF。输出的开始是在打印格式命令下进行的，请在 ON(带ü标记)状态下使用本功能。

2.6.4 声音

【功能】切換声音向导的有无。

ü标记表示有声音。声音向导，可在装有 Sound Plaster 和功放、音箱的系统中使用(英文)。

① 标准开关 ② 要素测量开始时声音的有无 ③ 测量点数时声音的有无 ④ 测量退出时声音的有无

①

② ③

④

2-8

No. 99MCA136G

Page 33

2.6.5 测量显示

【功能】切换是否显示要素测量时所显示的输入点。

ü标记为显示。本功能只能在 CMM重复模式中使用。

【画面】

2. 设置

2.6.6 重置控制器

【功能】

重置三坐标测量机发生的错误。部分错误无法恢复。错误无法恢复时，请退出程序，关闭

Windows 后，切断电源后重新启动系统。另外，出现错误时，需要排除错误原因。

<显示例>圆测量

No. 99MCA136G

2-9

Page 34

2.7 退出

【功能】

退出 GEOPAK。单独/学习模式下出现以下显示。

【画面】

【内容】选择工件程序保存，保存测量顺序。选择工件程序删除，测量顺序消失。

学习(追加)数据保存：选择指定下次打开学习（追加），是否可继续此次学习。

设为 off 进行保存时，要进行追加（追加），请先以重复模式进行 1 次测量，保存学习（追加）所需的数据。

2-10

No. 99MCA136G

Page 35

2.8 空间补偿

【功能】空间补偿前，设置基准测头长度。

注释

• 本功能为 PartManager内的默认值设置功能，可在空间补偿菜单显示为［有］时使用。进行设置工作时，请将菜单显示设置为［有］以后，启动 GEOPAK 的单独/学习模式。

【画面】

2. 设置

②

【指定项目】

① ：利用基准球位置的方法：请保持按下状态。 ② 相对上下移动轴下端，输入 1 号测头探针中心的位置。 ③ 1 号测头位置为到达基准球中心时的测量值。

④ ：将测头校正时的测量位置设置为③。

① ④

③

No. 99MCA136G

2-11

Page 36

【使用方法】将朝向正下方(Z 下方)的测头作为 1 号安装。使按钮处于按下状态。

把对准上下移动轴下端的位置设置在②中。如右图，输入 0，0，负值。

退出空间补偿命令，用 PartManager 校正测头 1 号。重新调出空间补偿命令，在②中输入对准上下移动轴下端的位置。

退出空间补偿命令。

轴

注释

• ②中的 Z 值，在校正测头 1 号后，根据与③之间的坐标差将自动设置新值。设置 1 次后，对基准球的高度无变化，仅 1 号测头的长度(Z 方向)发生变化时，根据测头 1号校正，空间补偿设置将自动变化。

2-12

No. 99MCA136G

Page 37

2.9 启动向导配置文件

【功能】

启动向导具有在单独/学习模式开始时，自动弹出几种固定命令及对话窗的功能。本功能将对其创建进行设置

【画面】

2. 设置

①向导种类

②启动标准设置

③启动用于 CAT300 的设置

【内容】

① 选择是否使用启动向导和种类

ⅰ)使用启动向导 ⅱ)初始化对话框利用V2.2 前的方法，可以调出下列对话框。(根据系统结构、选择的不同，一部分

可能发生变化) 更改测头子目录测头数据管理员或改变测头、设置坐标系 CNC 参数＆CNC ON 指定打印格式 ⅲ)不使用

注释

• 开始启动时，可能会弹出确认现在探针目录等与本指令无关的对话框。即使选择不使用，对话框也未必全部消失。

② 开始设置标准启动时的启动向导结构。 ③ 开始设置使用 CAT300 启动时的启动向导结构。

No. 99MCA136G

2-13

Page 38

(1)启动向导内容设置操作结构设置开始后，使用功能的对话框将按顺序表示。如想在启动时实施该功能，指定当时的参数后按“下一步”键。最后按“完成”键、结束设置。

① ②

③

④

① 不使用。 ② 显示对话框，在设置过程中实施。 ③ 实施设置内容。 ④ 设置该功能的参数。选择②时将变为对话框暂定值。

关于设置命令的功能请参考各项功能的说明。

① 单位

设置长度的小数位数和单位(mm/Inch)。

② 注释行

执行注释行命令。

③ 热膨胀系数

执行温度补偿功能设置命令。

④ 测头相关部分

执行更改测头子目录、装入测头数据、改变测头等命令。可以选择是否实施更改测头目录、装入测头数据等。

2-14

⑤ 设置坐标系

执行设置坐标系命令。

⑥ CNC 参数＆CNC ON

No. 99MCA136G

Page 39

执行 CNC 参数＆CNC ON 命令。

⑦ 逃逸高度

执行逃逸高度命令。

⑧ 机器移动

执行机器移动命令。

⑨ 指定打印格式

执行打印指定格式命令。

⑩ Protocol 输出

执行 Protocol 输出开始命令。

⑪ 子程序

执行子程序开始命令。

(仅可执行登录后的子程序，不能进行（学习模式）生成。)

(2)使用启动向导时的操作

2. 设置

使用启动向导时，一旦开始单独/学习模式、就会显示设置有标志的对话框。进行必要的设置后，按“下一步”键继续进行。

依靠各对话框左侧图标可以指定是否启动该功能( ：不启动，：启动)

最后按“完成”键后，和设置好的功能结合，按顺序进行处理。另外，在设置过程中选择了“取消”时，与启动向导相关的全部处理将会中止。

No. 99MCA136G

2-15

Page 40

2.10 设置基准球

【功能】

进行基准球的相关设置。本设置在以测头数据管理器生成校正用工件程序时使用。

【窗口】

【内容】

① 基准球

显示所登录基准球的编号列表，并进行编辑。

ⅰ）追加：追加登录基准球。 ⅱ）删除：删除列表中被选编号的标准球。 ⅲ）直径：列表中被选基准球的直径

② 支柱

编辑安装了基准球的台的信息。

ⅰ）方向：从支柱的基台方向至基准球的方向 ⅱ）直径：支柱的直径

2-16

No. 99MCA136G

Page 41

3 要素测量/计算

2 3

3.1 通用内容

选择要素测量后(除去距离等)，将显示下列窗口。 (因命令不同，部分按钮可能没有。)

【画面】

<3.1.2>计算方法

<3.1.1>处理方法

<3.1.3>名称

要素处理窗口

安装各按钮，按下，调出指定处理。

<>内的编号是有此说明的章节的编号。

<3.1.4>指定存储编号

<3.1.5>辅助开关

<3.16>指定点数

No. 99MCA136G

3-1

Page 42

作等

3.1.1 处理方法

选择处理方式。各要素间的区别，请参阅各命令。

1. 测量

通过利用测头进行的多点测量，求出要素。

选择测量图标按下，将显示以下窗口，进入测量等待。

测量所需点数后，计算要素。测量使用手动或者操纵杆测量及“第 4 章设备”。另外，测量的完成是利用机器功能

的要素测量完成及辅助开关的要素测量自动完成，事先指定点数进行测量。

工件程序按下列顺序排列。

要素(测量)

测量所需的操

结束要素测量

3-2

注释

• 根据测头改变功能等，可以在中途切換使用测头的方向和探针。但测头直径如有差异，将产生相应程度的误差。因此，一个要素，请尽量使用一个测头测量。

以不同直径测头进行测量时，请使用下文所述计算方法中以不同直径测头进行的要素计

算。

No. 99MCA136G

Page 43

2. 结合要素

调出保存的点要素，及各要素上的点

结合圆

(圆，球，椭圆的中心等)，求出通过这些点的要素。

圆 1

选择结合要素图标，按下，将出现以下显示。

③投影/空间

选择一览表中显示的要素

①选择结束

圆 2

圆 3

④循环计数器

⑤在测量点计算

⑥选择组群

可选要素一览

②取消选择

已选要素一览

从可选要素一览中选择计算所需的要素后按①键，要素将移动到已选要素一览中。

按键后将使用已选要素计算。

如想取消已选要素，选中要取消的要素后按②键，要素将移动到可选要素一览中。 ③ 投影/空间

选择在三维空间计算或投影后进行计算，用于圆等二维要素。

④ 循环计数器

选择这项功能后，在循环处理过程中，每循环一次选择要素编号点数会加 1。

⑤ 测量点的计算

按下该键后，不是要素的点，而是调出测量该要素的各测量点。这时如使用补正测

头直径的相关功能，将自动补正测头直径。

⑥ 组群选择

选择此功能后，窗口切换到组群选择对话框。在组群选择中，从已选要素中按照升

序选择指定数的要素。

No. 99MCA136G

3-3

Page 44

①要素

②要素数量

① 要素

② 要素数量

③ 单件选择

③单件选择

指定要素类型和第一个要素的存储编号。

指定用于计算的要素数量。

切换到单件选择对话框。

3-4

No. 99MCA136G

Page 45

3. 重新计算

调出要素存储器的要素，重新显示那时的坐标系。

从存储器中选择，按，将出现以下显示。

3. 要素测量/计算

②轮廓

希望调出要素

①循环计数器

从要素列表中，选择 1 个要素按。

① 循环计数器

选择该功能后，在循环处理过程中，每循环一次选择要素编号会加 1。

② 轮廓

选择该功能后，将显示下面的对话框，可从轮廓要素测量点中求出要素。从轮廓要素测量点中选择块(测量点群)，将所选择的全部块作为测量点求出要素。块可利用

要素图上的拖放操作选择范围。在多处地方进行拖放操作时，分别作为１已选块。

参照轮廓要素的第一点用蓝色显示，每选择新块，都按前进方向排序，设置块编号。但，因而追加的块不被排序。

③已选块

④坐标

⑤其它要素在背景显示

②删除所有的块

No. 99MCA136G

①选择所有的测量点

3-5

Page 46

【指定项目】

① 选择所有的测量点

将所有轮廓要素的测量点作为 1 个已选块。

② 删除所有块

删除所有块。

③ 已选块

依据已选块栏选择栏编号，进行块的追加或删除。

块的追加：追加已选块栏内显示的块。

块的删除：删除已选块栏内显示的块。

④ 坐标

显示已选块栏内显示的块的范围。

⑤ 其它要素在背景显示

是否要将其它要素显示为背景进行切换。

4. 理论要素(键入)

用数值输入生成要素。

5. 其它，中点、交叉等

请阅览各命令。

3-6

No. 99MCA136G

Page 47

3.1.2 计算方法

在测量处理中的计算等存在多种方法时选择。内容因处理而不同。 ① 多点处理方法

3. 要素测量/计算

选择多点测量时的测量方法。详情请参考各要素测量的项目。以下图标为圆要素的例子，

要素不同，图形也不同。

最小二乘法：求得平均化了的各个点偏差的要素。

外接法：求出包括全部点在内的最小要素(与最大部分相接的要素)。在轴

(圆)为基准等时使用。不适用于部分圆等的计算。

内接法：求出通过全部点内侧的最大要素(与最小部分相接的要素)。在孔

(圆)为基准等时使用。不适用于部分圆等的计算。

最小领域法：求出形状偏差最小的要素。

因为使用近似计算，所以形状偏差有时不是最小。

3.1.3 名称

② 不同直径测头进行的要素计算

以不同直径的测头测量 1 个要素时，分别使用不同直径进行计算。在 OFF 时以及没有

按钮功能时，使用第 1 点的测头直径进行计算。该按钮在标准设置中不会显示。使用时，请在程序默认值功能(PartManager 操作指南第 4章)中，进行对话框的设置。

③ 其它

有的命令有固定的按钮。请参考各功能的说明。

指定包含所求要素的要素保存名称。名称可以任意更改。

No. 99MCA136G

3-7

Page 48

3.1.4 指定存储编号

指定包含所求要素的要素存储编号。编号可以任意更改。

3-8

No. 99MCA136G

Page 49

3.1.5 辅助开关

主要用于切換测量时的操作。

1. 自动测量

2. 要素测量自动完成

3. 测量图表

4. 测量声音注释

3. 要素测量/计算

在按下状态下开始测量命令，即可调出相关自动动作命令。

在按下状态下，可以指定点数。

在这种状态下，进行测量处理，输入相应量的点数时，退出要素测量将被自动调出，结

束测量。

切换是否显示测量时输入点数显示旁边的图片(按下为有)。

切换测量时声音向导的有无(按下为有)。

5. 检验

6. 循环计数

7. 投影

8. 重复自动要素

3.1.6 指定点数

在要素测量自动结束(3.1.5-②节“要素测量自动结束”)时，指定点数。

在按下状态下，命令执行后检验命令将被自动调出。

在循环处理过程中使用，保存地点的编号每次循环时都将被计数。

进行圆测量等时，设测量结果高度为０。

如果在按下状态下退出要素测量，将重新显示要素测量窗口。连续求同一要素时，则不需逐次按下要素测量按钮。

No. 99MCA136G

3-9

Page 50

Ｚ

3.2 点要素

3.2.1 测量

输入 1点，求出位置。可选择以下 3种计算方法。

不补正测头直径。

CNC OFF(手动测量)时，在坐标轴方向上补正

测头半径。靠近接近方向的补正轴被选择。用于测量与 XY,YZ,ZX 面平行的面上的一点。

CNC ON 时，在测量方向上补正测头半径。垂直靠近面后进行测量，可以测量面上的一点。

该功能通过 1 点来测量与坐标系平行的平面的位置。不同的坐标系模式，处理内容也不同。

直角坐标系：测量与 XY,YZ,ZX 面平行的平面位置。在 3

圆柱坐标系：把以 Z 轴为中心的圆柱半径作为矢径Ｒ来求

：点

：带补正的点

：端面

面中，作为在接近方向上靠近直角的面来求得

位置。

CNC OFF

Ｙ

X 轴

直角坐标

(X 轴方向端面)

CNC ON

Ｘ

点要素

出。

3-10

No. 99MCA136G

Page 51

3. 要素测量/计算

坐方向探半径求得接点标轴补偿针

球坐标系：把以原点为中心的球的半径作为矢径求出。在任何一个坐标系模式中，所求要素都是以点要素投影到坐标系轴(是球坐标系，为固定矢

径的旋转投影)的位置被保存。

例：带补正的点＜直角坐标＞ X 坐标值

正量补

工件

：

面侧

沿的X坐标值

点无需探即可求得探中心的补偿针针坐标值

：

探针

接点

探接近方向针

点

要素/计算方法Ｘ＝Ｘ坐标值要素名Ｙ＝Ｙ坐标值 (存储器) Ｚ＝Ｚ坐标值

3.2.2 结合

调出要素上的点，求出平均点。且，可以投影到用投影选择指定的面。

［参阅通用内容 3-1-1(2)］

① ：XY 面

② ：YZ 面

No. 99MCA136G

③ ：ZX 面

④ ：无投影

3-11

Page 52

3.2.3 重新计算

重新计算点要素。测量得出的要素，可更改计算方法。［参阅通用内容 3-1-1(3)］

3.2.4 理论要素(键入)

键入坐标值建立点要素

3.2.5 中点

用点、圆、椭圆、球等要素中的 2 个要素，求其中点。

指定坐标值

3-12

No. 99MCA136G

Page 53

3.2.6 交点

求出 2个要素的交点。圆柱，圆锥时用中心轴，作为线使用。

1. 线―线交点

2. 圆―圆交点

3. 要素测量/计算

求出 2条线(或者中心线)的交点。

线在空间上不相交时，可求出接近部分的中央。圆柱、圆锥也可使用中心轴，作为线来使用。

圆―线

XY､YZ､ZX 面之中､投影在与圆中心轴接近垂直的平面､求出交点｡

用以下按钮选择求 2个交点中的任一个。

：X 最小：X 最大：Y 最小：Y 最大：Z 最小：Z 最大

3. 面―线交点

圆柱、圆锥也可使用中心轴，作为线来使用。

4. 面―圆交点

OFF 时：将圆中心投影在面上。 ON 时：求圆弧与面的交点。

求 2交点中哪一交点请按圆-圆交点同样的做法选择。

5. 轮廓-线、圆、点

求轮廓与直线或圆的交点。求多个点中的哪一交点请按圆ー圆交点同样的做法选择。

属于轮廓中的一点时，求轮廓距点最近位置。设置以下操作后，可将交点插入轮廓要素。

：仅插入欲求交点。：多个交点全部插入。

No. 99MCA136G

3-13

Page 54

3.2.7

廓的最大最小

轮

从轮廓要素中求出轴值为最大或者最小的点。用轴选择选出 2 轴的最大最小时，可求出围绕轮廓的长方形的角。

第 1 轴最小第 2 轴最大

第 2 轴最大

第 1 轴最大第 2 轴最大

第 1 轴最小

第 1 轴最小第 2 轴最小

：求出轮廓的开始点。

：求出轮廓的结束点。

第 2 轴最小

半径最小

第 1 轴最大

半径最大

第 1 轴最大第 2 轴最小

3-14

No. 99MCA136G

Page 55

3.3 线要素

、

面的任一面

投影

③ ① ②

3. 要素测量/计算

3.3.1 测量

投影输入点到 XY、YZ、ZX 面中的某一面，求线。并且，补正测头半径。

投影面可以用要素线的选择。

设置为 (自动投影面)时，自动决定包含输入点群

和输入接近方向的面。 XY､YZ､ZX 面中近于平行的面被选出。输入，请将与面

接近平行的截面，平行地接近截面。

线朝向的正负，按从第 1 点向结束点的方向。根据指定的计算方法，可以选择以下内容。

① ：最小二乘法

② ：外接法

③ ：内接法

入点输

线

近于平行于对

YZ、ZX

的面行量进测

④

No. 99MCA136G

④ ：最小区域法

3-15

Page 56

(AY)

(AX)

已量的直测线

线

要素/计算方法 X＝X 坐标值 α＝与 X 轴的角度 L＝到原点距离要素名 Y＝Y 坐标值 β＝与 Y 轴的角度 d＝直线度 (存储器) Z＝Z 坐标值 γ＝与 Z 轴的角度 n＝测量点数

3.3.2 结合

调出要素上的点，计算线。选择投影面，投影在面上。

[参阅通用内容 3-1-1(2)]

① ：XY 面

② ：YZ 面

③ ：ZX 面

④ ：无投影

3.3.3 重新计算

重新计算线要素。测量得出的要素，可以更改计算方法。计算时可以指定线方向反转。(请选择。)

[参阅通用内容 3-1-1(3)]

3-16

No. 99MCA136G

Page 57

3.3.4 理论要素(键入)

输入坐标值和方向或 2 坐标值建立线要素。利用对话选择属性指定使用何种方法。

[参阅第 2章设置/系统结束 2.2] <开始点―角度―长度>

3. 要素测量/计算

线的长度

线上坐标值

<开始点―结束点>

方向

开始点的坐标值

结束点的坐标值

No. 99MCA136G

3-17

Page 58

④ ①

第2圆第1圆

② ③

3.3.5 中央要素(中线)

从 2个直线要素，求出中线。

3.3.6 交叉要素(交线)

中线

求出 2个平面的交线。线方向的正负，按面的调出顺序而变化。

交线方向，为第 1 面法线与第 2 面法线的外积方向。

3.3.7 接线要素

求出与 2圆相接，或者与一圆和一点相接的线。线按接触方式不同，有下列 4 种类型。

① ：同方向接触

② ：同方向接触

③ ：异方向接触

交线

④ ：异方向接触选择时，请按图所示，从圆上，按第 1 圆位于向左时的位置关系选择。

3.3.8 移动

将第 1要素的线，平行移动到第 2 要素的点上。

3-18

第2要素

第1要素

No. 99MCA136G

Page 59

3.4 圆要素

3. 要素测量/计算

3.4.1 测量

在与 XY、YZ、ZX 面的任一面平行的面上，求圆。并且，补正测头半径。投影面，由包含输入点群和输入的接近方向的平面而定。

XY、YZ、ZX 面中接近平行的面将被选出。输入与面近于平行的截面，请平行接近截面。

按则投影到 XY、YZ、ZX 面上。根据指定的计算方法，可以选择以下内容。

① ：最小二乘法

② ：最小外接法

③ ：最小内接法

④ ：最小区域法

标准状态下无法使用，但由于 PartManager的程序默认值功能，如有显示无投影的按钮时，

No. 99MCA136G

则显示無投影按钮。按下此按钮则不向坐标面投影，在测量的截面上计算。如斜向测量圆，将产生大误差，请注意。

3-19

Page 60

φ(D)

圆

要素/计算方法 X＝X 坐标值 α＝与 X 轴的角度 D＝直径要素名 Y＝Y 坐标值 β＝与 Y 轴的角度 d＝圆度 (存储器) Z＝Z 坐标值 γ＝与 Z 轴的角度 n＝测量点数

3.4.2 结合

调出要素上的点，计算圆。

投影到指定的投影面 (或者无投影)。 [参阅通用内容 3-1-1(2)]

① ：XY 面

② ：YZ 面

③ ：ZX 面

④ ：无投影

3.4.3 重新计算

重新计算圆要素。测量得出的要素时，可更改计算方法。 [参阅通用内容 3-1-1(3)]

3-20

No. 99MCA136G

Page 61

3.4.4 理论要素(键入)

柱圆

圆锥

键入圆的直径及坐标值和方向，建立圆要素。用单位设置功能指定使用何种方法。

3. 要素测量/计算

圆的直径

圆中心的坐标值

方向

3.4.5 交叉要素

求与圆锥、球、圆柱交叉的面的圆要素。

球

No. 99MCA136G

3-21

Page 62

第４区域

3.4.6 接触要素

选择线要素时

与计算线和线相接的指定直径的圆。根据与线正方向的位置关系来指定求 4 接圆中的任一个。

第３区域

第２区域

第２线

第１区域

第１线

轮廓要素

计算与轮廓相接的指定直径圆。如图所示，可求出朝向原点按圆的嵌入位置，或者相反方向

的嵌入位置。指定要素后，指定计算所用轮廓的范围，请拖放指定轮廓，以便求出想要的圆。

3-22

No. 99MCA136G

Page 63

3.4.7 交叉要素

在圆锥指定位置求圆要素。所求圆的位置有以下项目。

：到顶点的距离

指定到圆锥顶点的距离，求圆要素。

：直径指定

求指定直径的圆接触圆锥的圆要素。

：到 XY 面的距离

求到XY 面指定距离位置的圆要素｡

：到 YZ 面的距离

求到YZ 面指定距离位置的圆要素｡

3. 要素测量/计算

：到 ZX 面的距离

求到ZX 面指定距离位置的圆要素｡

3.4.8 交叉要素

指定球位置求圆要素。

：到顶点的距离

求到球顶点指定距离的圆要素。

：直径指定

求指定直径的圆接触球的圆要素。

：到基准面距离

求到基准面指定距离位置的圆要素。

：到 XY 面距离

求到XY 面指定距离位置的圆要素｡

No. 99MCA136G

：到 YZ 面距离

求到YZ 面指定距离位置的圆要素｡

：到 ZX 面距离

求到ZX 面指定距离位置的圆要素。

3-23

Page 64

3.5 斜面圆要素

测量

求与現在坐标系 XY 面、YZ 面、ZX面均不平行，向斜面的投影圆时，使用斜面圆要素。

测量方法，先依据测量或重新计算求出斜面圆投影面。然后测量求出斜面圆，按通常圆测量

方式。并且，补正测头半径。

斜面圆投影斜面

辅助开关

将已测量面存入要素存储编号

调出斜面

测量斜面

圆的计算方法

3-24

可在投影面选择使用现有要素的方法和进行测量的方法。选择进行测量的方法时，请在结束对话框指定(OK)后，先对面进行测量，然后测量孔。

此时，请在工件程序上，在面的测量动作与孔的测量动作之

间输入“结束要素截面”。

但是，用自动测量(自动倾斜圆测量)测量面与圆时，则自动倾斜圆测量会结束要素截面，所以不用结束要素截面。

工件程序

斜面圆要素 (平面测量动作命令) 结束要素截面 (圆的测量动作命令) 结束测量要素

No. 99MCA136G

Page 65

注释

• 测量斜面命令后，如不指定要素选择的退出，重复时作为斜面圆测量的测量点将作为斜面测量点计数。

3.6 椭圆要素

3. 要素测量/计算

3.6.1 测量

在 XY、YZ、ZX面的任一面投影输入点，求椭圆｡并且，补正测头半径。投影面由包含输入点群和输入接近方向的平面决定。

选择 XY、YZ、ZX面中接近平行的面｡输入与面近于平行的截面，请平行接近截面。按下无

投影时，自动求不投影空间的椭圆。这时，测头半径补正，在包含接近方向的截面内

进行。

3.6.2 结合

调出要素上的点，计算椭圆。选择投影面，投影在其面上。 [参阅通用内容 3-1-1(2)]

① ：XY 面

② ：YZ 面

③ ：ZX 面

④ ：无投影

No. 99MCA136G

3-25

Page 66

3.6.3 重新计算

重新计算椭圆要素。 [参阅通用内容 3-1-1(3)]

3.6.4 理论要素(键入)

输入椭圆的第 1 直径、第 2直径及坐标值和长直径方向，建立与在 XY 面上平行的椭圆要素。

椭圆的短直径,长直径

3.6.5 交叉要素

求面与圆锥、球、圆柱交叉的椭圆要素。

椭圆中心的坐标值

长直径的方向

3-26

No. 99MCA136G

Page 67

3.7 面要素

正

3. 要素测量/计算

3.7.1 测量

根据测量求面。面法线的正负是与测量动作相反方向。会影响基准面补正等的坐标系，请注意。

面

要素/计算方法 X＝X 坐标值 α＝与 X 轴的角度 L＝到原点的距离要素名 Y＝Y 坐标值 β＝与 Y 轴的角度 d＝平面度 (存储器) Z＝Z 坐标值 γ＝与 Z 轴的角度 n＝测量点数

No. 99MCA136G

3-27

Page 68

3.7.2 结合

调出要素上的点，计算面。 [参阅通用内容 3-1-1(2)]

注释

• 平面结合时，根据调出要素坐标值的顺序，有时可能出现与法线方向相反的情况。使用法线方向反转的面要素，不能正确设置坐标系，切请注意。如果方向反转时，用存储器重新计算，将方向反转改为 ON 后，请进行重新计算。

3.7.3 重新计算

重新计算面要素。

[通用内容参照 3-1-1(3)]

计算时可以指定面的方向的反转 (请选择 )。

3.7.4 理论要素(键入)

输入到原点的距离和法线方向建立面要素。

面的距离

面的法线方向

3-28

No. 99MCA136G

Page 69

3.7.5 中央要素

求夹在 2个面要素间的对称面。

3.7.6 中央要素

求夹在 2个点面要素间的对称面。

3. 要素测量/计算

No. 99MCA136G

3-29

Page 70

２３１

3.8 圆锥要素

3.8.1 测量

依据测量求圆锥。测量方法，请在与中心轴垂直的同一面

上测量最初 3点。如果通过此 3 点的圆中心轴和圆锥中心

轴的偏差大，有时会引起计算错误。测量其余点时，请含

有和最初 3点不同截面上的 3 点。

另外，圆锥中心轴面向由顶点向外扩开的方向。用于基准

面补正等操作时，请注意正负。

Ｙ

γ(ＡＺ)

β(ＡＹ)

Ｘ

Ａ

α(ＡＸ

Ｚ

)

3-30

圆锥

要素/计算方法 X＝X 坐标值 α＝与 X轴的角度 CA＝全顶角要素名 Y＝Y 坐标值 β＝与 Y轴的角度 d＝圆锥度 (存储器) Z＝Z 坐标值 γ＝与 Z 轴的角度 n＝测量点数

No. 99MCA136G

Page 71

3.8.2 结合

调出要素上的点，计算圆锥。请使用“无投影”。 [参阅通用内容 3-1-1(2)]

3.8.3 重新计算

重新计算圆锥要素。 [参阅通用内容 3-1-1(3)]

3. 要素测量/计算

3.8.4 理论要素(键入)

输入圆锥的直径、角度及坐标值和方向，建立圆锥要素。

圆锥的角度及直径 (下列中心坐标上的直径)

圆锥中心轴上的 1 点坐标值

中心轴方向

No. 99MCA136G

3-31

Page 72

3.9 球要素

3.9.1 测量

根据测量求球。根据计算方法的指定可选下列内容。

① ：最小二乘法

② ：外接法

③ ：内接法

④ ：最小区域法

3-32

No. 99MCA136G

Page 73

Ｙ

3. 要素测量/计算

φ(Ｄ）

Ｚ

球

要素计算方法Ｘ＝Ｘ坐标值 Φ＝直径要素名Ｙ＝Ｙ坐标值ｄ＝真球度 (存储器) Ｚ＝Ｚ坐标值ｎ＝测量点数

3.9.2 结合

调出要素上的点，计算球。请使用“无投影”。［通用内容参照看 3-1-1(2)］

Ｘ

3.9.3 重新计算

重新计算球要素。［参阅通用内容 3-1-1(3)］

No. 99MCA136G

3-33

Page 74

3.9.4 理论要素(键入)

输入球的直径及坐标值，建立球要素。

球直径

3.9.5 接触要素

求接触圆锥的指定直径的球。

球中心的坐标

3-34

No. 99MCA136G

Page 75

3.10 圆柱要素

3 1

３１

3. 要素测量/计算

3.10.1 测量

测量圆锥。根据计算方法的指定，可选下列内容。

① ：最小二乘法

② ：外接法

③ ：内接法

④ ：最小区域法

测量方法，请在与中心轴垂直的同一面上测量最初的 3 点。通过这 3 点的圆中心轴和圆柱中心轴的偏差过大，有时会引起计算错误。

其余各点，在与最初 3 点不同的截面上，请进行 2处(约离开 90°左右)以上测量。另外，圆柱中心轴的正负，由开始点朝向最后点方向。用于基准面补正等操作时，请注意正负。

如果细长圆柱等最初的 3 点不便于在同一面上测量时，请进行 9 点(处)以上的多点测量。这时，要注意在圆柱两端附近的截面上各取 3 点进行测量。

２

或者请用下面的事先指定方向，来指定假设的中心轴方向进行测量。

No. 99MCA136G

3-35

Page 76

① ：事先指定方向

通过指定圆柱中心轴方向的大概值可以自由确定测量顺序。将会显示下列对话框，请指定轴的假设方向。需要注意的是，这个指定方向只在计算时参考，测量结果还要通过各点求得。

使用要素方向

输入方向

两按键均为 off 时、采用一般方法。

注释

• 本开关在标准出厂情况下无法表示。使用时请利用 PartManager程序的默认值设置功能，设置 GEOPAK 的对话框。

γ(AZ)

β(AY)

φ(D）

(AX)

圆柱

要素/计算方法 X＝X 坐标值 α＝与 X轴的角度 D＝直径要素名 Y＝Y 坐标值 β＝与 Y轴的角度 d＝圆柱度 (存储器) Z＝Z坐标值 γ＝与Z轴的角度 n＝测量点数

3-36

No. 99MCA136G

Page 77

3.10.2 结合

调出要素上的点，计算圆柱。请使用“无投影”。［参阅通用内容 3-1-1(2)］

3.10.3 重新计算

重新计算圆柱要素。［参阅通用内容 3-1-1(3)］

3. 要素测量/计算

3.10.4 理论要素(键入)

输入圆柱直径及坐标值和方向、中心轴的方向，建立圆柱要素。

圆柱的直径

圆柱的中心的坐标值

中心轴的方向

No. 99MCA136G

3-37

Page 78

3.11 轮廓要素(选项程序)

3.11.1 测量

测量轮廓要素。如果不指定项目进行测量则作为 YZ 面数据处理。使用接触触发扫描等时，成为其驱动面的测量。

3.11.2 载入

指定轮廓文件建立轮廓要素。

与轮廓输出功能文件格式相同，本功能能够读取输出文件。

轮廓文件名

3-38

No. 99MCA136G

Page 79

3. 要素测量/计算

【格式 1．GEOPAK･Scanpak格式(文件扩展名 .qws)】

#00:GEOPAK Scanning #04:YZ(X) #05:Opn #06:MM #12: 8.78350 0.12300 50.00000 1.00000 0.00000 0.00000 #03: 8.36447 12.76865 50.00000 #03: 7.14840 15.15532 50.00000 #03: 5.25432 17.04940 50.00000 #03: 2.86765 18.26547 50.00000 #03: 0.22200 18.68450 50.00000 #03: -2.42365 18.26547 50.00000 #03: -4.81032 17.04940 50.00000 #03: -6.70440 15.15532 50.00000 #03: -7.92047 12.76865 50.00000 #03: -8.33950 10.12300 50.00000 #03: -7.92047 7.47735 50.00000 #03: -6.70440 5.09068 50.00000 #03: -4.81032 3.19660 50.00000 #03: -2.42365 1.98053 50.00000 #03: 0.22200 1.56150 50.00000 #03: 2.86765 1.98053 50.00000 #03: 5.25432 3.19660 50.00000 #03: 7.14840 5.09068 50.00000 #03: 8.36447 7.47735 50.00000

【内容】 # 00：注释

# 04：测量类型 XY(Z) XY 截面测量 YZ(X) YZ 截面测量 ZX(Y) ZX 截面测量 # 05：曲线类型 Opn 开放曲线 Cls 闭合曲线 # 06：单位 MM,Inch # 12：坐标和法线方向余弦｡ XYZ 坐标值的顺序依据# 04｡ # 03：坐标｡ XYZ 坐标值的顺序依据# 04｡

【格式２．Transpak 格式(文件扩展 .txt)】

-3.0000 0.0 5.123

-3.0000 0.2 5.562

-3.0000 0.4 5.652

-3.0000 0.6 5.752

-3.0000 0.8 5.962

-3.0000 1.0 5.452

-3.0000 1.2 5.236

-3.0000 1.4 5.451

-3.0000 1.6 5.871

-3.0000 1.8 5.268

-3.0000 2.0 5.324

-3.0000 2.4 5.684

No. 99MCA136G

各行输入点的 X、Y、Z 坐标。与轮廓面垂直的轴，请用固定值 (上表，X 为固定值，所以应该是 YZ 面的数据) 。

3-39

Page 80

3.11.3 平均轮廓

求位于复数轮廓要素中间的轮廓要素。

可选要素

选择

已选要素

间距

取消已选

选择用于计算的要素，用将其移动到已选要素列表，按[OK]，即按已选的要素计算。指定间距的缩放比例，可以更改平均轮廓要素的测量点数。降低间距缩放比例则加点，提高缩放比例则减点。 (不指定间距缩放比例，零状态下按 [OK]，则间距缩放比例为 1。) 循环过程中将循环计数放在 ON的位置上，则每次重复时，要素存储器编号加 1。

3-40

No. 99MCA136G

Page 81

3.11.4 结合

［通用内容参照 3-1-1(2)］

① ：XY 面

② ：YZ 面

③ ：ZX 面

④ ：从用于调出要素的计算的测量点群中求得轮廓要素。

⑤ ：由④的测量点群开始计算时，指定是否要补正测头半径。

⑥ ：闭合曲线(OFF 时：开放曲线)

3. 要素测量/计算

另外，补正时将全点视为相同测头半径进行计算。

3.11.5 重新计算

调出轮廓上的点，重新设置轮廓要素。可以更改轮廓的加重处、模式。［参阅通用内容 3-1-1(3)］

① ：XY 面

② ：YZ 面

③ ：ZX面

④ ：RZ面

⑤ ：Phi―Z面

⑥ ：闭合曲线(OFF 时：开放曲线)

No. 99MCA136G

⑦ ：反转

测量点顺序为从结束点向开始点方向

3-41

Page 82

3.11.6 输入 (选项)

使用 CAD文件数据，建立轮廓数据。

①文件格式

②CAD 文件名

③间距

⑥单位

④设置终点

① 选择文件格式。 ② 指定 CAD 文件名。 ③ CAD 数据线及截面圆时，在开始点和结束点之间指定的间距内生成点。 ④ 对于 CAD 数据线及截面圆，在距开始点和退出点 0.01mm 处插入点。 ⑤ CAD 数据非连续状态时，进行排序。 ⑥ 设置以何为单位。

默认：使用 CAD 文件内的单位。 mm ：转换为 mm。 inch ：转换为 1/25.4mm。

注释

• 几何要素数，最大 7,000 要素，选项可读取 31,999 要素。可能生成曲线的最大点数值为 31,999 点。

⑤排序

3-42

No. 99MCA136G

Page 83

3.12 表面

测量程序 3D-TOL所处理的数据。从 3D-TOL起动 GEOPAK 时可以使用。

有关测量命令，请参照 3D-TOL菜单”测量”项。

3. 要素测量/计算

3.12.1 结合

① ：表面模式

② ：边界模式

③ 板厚 ④ 上限公差 ⑤ 下限公差

关于各参数，详情请参照 3D-TOL 使用说明书。

表面模式数据。

边界模式数据。

No. 99MCA136G

3-43

Page 84

3.13 距离

指定 2个要素求距离。

要素名称

使用第 1 要素

使用第 2 要素

②投影面

① 补正方法

：增加半径

在求出的距离上，增加要素的半径。

：无补正

求中心间距。

：减少半径

从求出的距离中，减去要素半径。

② 投影面

指定将求得的要素投影在哪个面上。

：XY 面：YZ 面：ZX 面

③空间距离

①补正方法

③ 空间距离

不投影，求在空间中的距离。

3-44

No. 99MCA136G

Page 85

3.14 距离测量方向

指定用理论点和可补正点测量的点要素、求出其补正方向的距离。

3. 要素测量/计算

要素名称

①理论点

②点测量

① 理论点

指定作为基准的点。通过键入、使用点要素(理论要素)，来求出与设计位置的距离。

② 点测量

指定参照测量方向的测量点。可用于点测量的点仅限于可补正点。

求垂直于可补正点测量时的补正方向且垂直于理论点的平面的距离。

本指令中所求距离根据位置关系不同可能出现负值(图是正值例)

使用可补正点测量的点要素

理论点

测头

测量可补正点时的

测量方向

距离

No. 99MCA136G

3-45

Page 86

3.15 角度

指定 2个要素求出角度。

要素名

使用的第 1 要素

使用的第 2 要素

① 计算方法(线-线，面-面时有影响)

：实质部分之间求出实质部分(或者空洞部分) 角度。

：矢量之间

求出矢量方向间的角度。如果理论要素的实质部分不确定，则求出矢量之间的角度。

② 补角

：计算出的角

：补角

与180°的差

：360°补角与360°的差

实质面

②补角

①计算方法

角补

360

角补

空洞面

算出的角计

3-46

No. 99MCA136G

Page 87

3.16 齿轮 (选项)

进行齿轮的自动测量。

需要选项 GEARPAK。选择 GEARPAK 后，则根据 PartManager设置的齿轮参数及测量条件开始测量。详细情况，请参照 GEARPAK 的使用说明书。

注释

• 请设置在 CNC模式。

3. 要素测量/计算

No. 99MCA136G

3-47

Page 88

3.17 阶梯式圆柱

求出具有共同中心轴的 2 个圆柱。结果是，求出中心轴相同、直径相异的 2 个圆柱要素。

名称以及存储编号请分别指定。

2 个圆柱部请分别进行 3 点测量以后，点击结束要素。

进行多点测量时，各圆柱最初的 3 点，请如圆测量一样，以相同高度的 3 点进行。第 4 点以后，请测量同一圆柱的任意一点。

在工件程序上，2 个圆柱部的测量动作之间，请输入“结束要素截面”。

结束要素

工件程序

阶梯式圆柱要素 (平面的测量动作命令) 结束要素截面 (圆的测量动作命令) 结束测量要素

3-48

No. 99MCA136G

Page 89

3.18 测量各种孔要素

投影面

指定

投影面

指定

与面要素测量相关的指定

3.18.1 通用内容

在倾斜的面上测量空的、各种孔(三角孔、长圆孔．．． ) 的位置。每一种孔都有其命令，首先就共同的内容进行说明。

本菜单中也有斜面圆要素，其相关内容请参照 3.5 斜面圆要素。【画面】

3. 要素测量/计算

辅助开关

将现有的面要素作为投影面

投影面的要素指定

测量投影面

将已测量过的面存入要素存储编号

与所求的孔要素相关的指定

可在投影面选择使用现有要素的方法和进行测量的方法。选择进行测量的方法时，请在结束

对话框指定(OK)后，先对面进行测量，然后测量孔。此时，请在工件程序上，在面的测量动作与孔的测量动作之间输入“结束要素截面”。

要素中心

工件程序

孔要素命令

No. 99MCA136G

注释

(平面的测量动作命令) 结束要素截面

(孔的测量要素命令)

结束测量要素

（

）

（

）

•

本功能所求孔要素，不能用其他功能调出、使用坐标系设置命令等，此外公差检验计算的

方向只能是中心位置与要素中心轴。这些要素不能进行要素绘图(但斜面圆要素除外)。

3-49

Page 90

② ③ ④ ⑤

L W

② ③ ④

3.18.2 长方孔

【功能】

3.18.3 正方孔

3.18.4 三角孔

测量长方形。首先测量长边 2 点，然后在剩下的 3 边分别各测量 1 点。测量顺序请顺次沿着边移动进行。中心轴的方向由最初的 2 点顺序决定。

【功能】

测量正方形。请首先测量 1 边的 2 点，然后测量紧靠第 2 点的边的 1 点，

最后测量最初边对面的 1 点，请按此顺序测量。中心轴的方向由最初的 2 点顺序决定。

【功能】

测量 2 等边三角形。测量 2 等边中 1 边的 2 点，然后测量底边的 1 点，2 等

边另一边的 2 点，请按此顺序测量。中心轴的方向为从底边到顶点的方向。

①

(W)

⑤

①

3.18.5 梯形孔

3-50

【功能】

测量梯形。首先测量斜边的 2 点，然后测量底边(长边)的 1 点，再测

量另一斜边的 2 点，最后测量上边(短边)的 1 点，请按此顺序测量。中心轴的方向为从长边到短边的方向。

⑥

⑤

①

No. 99MCA136G

Page 91

3.18.6 六角孔

② ③ ④

⑥

②

② ③

⑤ ⑥

3. 要素测量/计算

3.18.7 长圆孔

【功能】

测量由 3 组平行线组成的六角形。

作为以与最初测量边平行的线为中心的对象图形进行计

算。先测量基准边的 2 点，然后测量其邻接边的 2 点，再测

量基准边对面边的 1 点，最后测量第 2 个测量边的对面边的 1 点，请按照此顺序测量。中心轴的方向由最初的 2 点顺序决定。

【功能】

把圆分为两半，测量其拉长的形状。先测量直线部的 2 点，第 2 点一侧半圆部分的 1 点，然后测量另一直线部的 1 点，另一半圆部的 1 点，请按此顺序测量。

中心轴的方向由最初的 2 点顺序决定。

⑤

①

④

③

⑤

①

3.18.8 滴形

【功能】

测量以接线连接 2 圆弧的形状。

请按照测量直线部、小圆弧、直线部的顺序分别测

量 1 点后，测量大圆弧的 3 点。

中心轴方向为从大圆至小圆的方向。

④

①

L/2

No. 99MCA136G

3-51

Page 92

束结

公差检验

3.19 自动识别要素

【功能】该功能通过测量点判断测量哪个要素，自动选择、实施要素命令。

以下要素可自动识别。

点(带补正的点)、线、圆、面、圆锥、圆柱

此外，还可按照 6 种坐标系设置类型自动生成坐标系设置命令。本功能是识别测量要素，自动生成要素命令的功能。各个功能请分别参考各功能的说明书。

本功能除了从菜单启动外，还可在未启动要素测量命令的状态下，通过测量来进行启动。(但是不包括该功能处于无效状态时。)

【画面】

【指定项目】

①

自动识别

⑦

逃逸高度

⑥

置自坐系设动标

⑧

②

手动选择

③

除一点删

遥控示显

已要素的示识别显

④

⑤

止要素量终测

示已量的点数显测

示已要素的显识别果结

⑨

3-52

① 把自动识别设为 ON。 ② 把自动识别设为 OFF，测量已选要素。 ③ 删除 1 点测量点。如在已删除点数为 1 点时使用，则会取消之前结束的要素

返回到该要素的继续测量。(最大可回溯到 1 要素之前。)

No. 99MCA136G

Page 93

3. 要素测量/计算

④ 结束1个要素测量后，执行要素的计算处理。

⑤ 除最后 1 点外，结束要素测量。最后 1 点可以作为下一个要素的测量点继续使用。 ⑥ 把自动设置坐标系功能设为 ON。 ⑦ 以自动设置坐标系决定 XY 面后，使其建立逃逸高度功能(参照第 4 章)。

CNC ON 状态下，可在自动设置坐标系功能设为 ON 时使用。使用时，请指定逃逸高度的数值。逃逸轴被设置为 Z 轴。

⑧ 选择是否自动建立公差计算检验的对话框。

：无公差计算检验。

：每求出 1 个要素，就调出该要素的公差检验对话框。：结束自动识别要素时，统一建立所求各要素的公差检验对话框。

⑨ 结束自动识别要素处理。

【使用方法】

1)前处理

① 启动 GEOPAK 之前，以 PartManager 内的默认值设置功能，预先设置好相关参数。

ⅰ)启动 PartManager 内的菜单“设置”的“程序默认值”。

ⅱ)请打开中的自动识别要素。

No. 99MCA136G

3-53

Page 94

ⅲ)请进行有效选择。

如果是板金等歪曲度较大的测量物，则请在采集范围内指定大于歪曲量(直线度等)的

数值。通常设置为 0.2～2mm 左右的数值。其他设置请根据使用状况加以设置。

ⅳ)点击[OK]，结束默认值设置功能。 ②请做好 GEOPAK 启动、设置测头交换等进行要素测量前的准备作业。 ③选择菜单“要素”的“自动识别要素”，启动。

在以下说明中，就“自动识别要素”处于启动状态、“自动设置坐标系”设为 OFF、“无公差检验”状态下的操作进行说明。

2)基本测量方法(以线要素的 3 点测量为例)

① 测量线的第 1 点。

如下，被判断为点，并显示其值。

①

② 在相同高度测量第 2 点。

如下，被判断为线，并显示其值。

①

②

3-54

No. 99MCA136G

Page 95

3. 要素测量/计算

③

②①

③

圆

②①

③

④

③ 在相同高度测量第 3 点。

在判断为线的状态下，更新线的值。

④ 点击。

线测量的顺序被学习，输出结果。点数的显示变为 0，等待下一个要素测量。

如果以不同高度测量 3 个测量点，则③被识别为面。如果是线测量，则请以相同高度进行测量。扩大刚才设置的采集范围，会扩大灵活性，但相反也容易将细长的面误认为线。

①

②

3)连续测量(以圆要素的 3 点测量为例)

连续测量远距离要素时，即使不点击，只要测量了以下要素，则会自动进行前面

要素的测量结束。

① 3 点测量圆 1。

圆

② 继续测量圆 2 的第 1 点，则圆 1 自动结束测量，

求出结果。测量圆 2 的点，可以作为下一个要素的第 1点使用。

③ 测量圆 2 的第 2、3 点。

圆

No. 99MCA136G

④ 如还要测量其他要素，请按顺序测量。

⑤ 最后的要素请点击来结束测量。

3-55

Page 96

如果要素邻接，则有时会从包括以下要素测量点在内的点群中求出 1 个要素，而不自动结束。

这时，可以通过点击，来结束除最后点以外的要素。

4)各个要素的测量方法基本按照与通常要素测量相同的方法进行，请再加上以下测量方法进行测量。

测量固定断面上时，请首先以充分小于设置采集范围的范围进行测量，如果是远距离测量，

则请在大于采集范围距离的地方测量。此外，测量动作请尽量以与面垂直进行。

① 带补正点

请只测量 1 点。 CNC ON 状态下使用时，因为测头半径在接近方向被补正，所以请注意动作方向。

② 线

请测量固定断面上的 2 点。可求得 XY、YZ、ZX 中的某一个面上的投影线。

③ 圆

请测量固定断面上的 3 点。可求得 XY、YZ、ZX 中的某一个面上的投影圆。

④ 面

请测量前后左右有固定间距的 3 点以上的点。

⑤ 圆锥

首先测量与中心轴垂直的断面的 3 个点。然后在稍微离开的断面附近测量 3 个点。识别为圆锥要素后，请测量圆锥上的任意点。

⑥ 圆柱

首先测量与中心轴垂直的断面附近的 3 个点。然后在稍微离开的断面上测量 2 个点(以中心轴为中心 90~120 度左右的开度)。识别为圆柱要素后，请测量圆柱上的任意点。

如果圆锥、圆柱测量中，2 个断面点离开过远，则 3)连续测量中所述的自动结束测量会启动，请注意。

3-56

No. 99MCA136G

Page 97

3. 要素测量/计算

5)自动设置坐标系本功能为自动生成坐标系设置命令的功能，根据测量要素，能生成以下 6 类坐标系设置命令。

要素补正内容面

线线

面

圆圆

面

圆线

圆柱点点

圆柱点圆

圆柱点线

XY 面补正 X 轴补正求出 2 线的交点，原点

XY 面补正原点 X 轴补正

XY 面补正原点 X 轴补正 XY 面补正 Z 轴原点 X 轴补正 XY 补面正 Z 轴原点 X 轴补正

XY 面补正 Z 轴原点 X 轴补正

“自动设置坐标系”针对自动识别要素中的最初的 3 点测量而动作。请在开始“自动识别要素”后马上实施。

① 把“自动设置坐标系”设为 ON。 ② 按顺序测量上述要素。

每次确定要素后，即生成坐标系设置命令。

3.20 存储器

把测量点作为一个要素加以保存。用于传送两台测量机的数据。

3.21 要素形状滤波

17.5 与轮廓的滤波功能相同。请参照轮廓滤波功能。

No. 99MCA136G

3-57

Page 98

MEMO

3-58

No. 99MCA136G

Page 99

4 设备

4.1 逃逸高度

【功能】每次要素测量前和结束时,将三坐标测量机自动移动到指定高度。

【画面】

①ON/OFF

②轴的选择

③机器位置

④坐标值

【指定项目】

① ON/OFF

切换逃逸高度功能的 ON/OFF。处于 ON 时、在要素测量前后、将自动执行移动到逃逸高度的动作。

② 轴的选择

选择移动轴。

③ 机器位置

在坐标值栏中输入当前的绝对

坐标值。

④ 坐标值

用坐标值指定逃逸高度。

移动到逃逸高度

测量开始

移动到逃逸高度

测量结束

No. 99MCA136G

4-1

Page 100

4.2 移动到逃逸高度

【功能】

逃逸高度为 ON 时、向逃逸高度中设置的高度移动。除要素测量前和结束以外，移动到逃逸高度时使用。

4-2

No. 99MCA136G

MITUTOYO GEOPAK User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
