Gebruiksaanwijzing
Droogautomaat met afvoer
T 685
Lees absoluut uw gebruiksaanwijzing voor
u dit toestel installeert en in gebruik neemt.
Daardoor zorgt u voor uw eigen veiligheid
en vermijdt u schade aan uw toestel. M.-Nr. 04 856 352
B
Inhoud
Beschrijving van het toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Uw bijdrage tot bescherming van ons milieu
Recycleerbare verpakking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Berging van uw oud toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Opmerkingen omtrent uw veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Korte handleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Opmerkingen omtrent het wasgoed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Zo droogt u juist
Tips om stoom te besparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
A Het toestel inschakelen ende was in de trommel doen . . . . . . . . . . . . . . . . . . 12
B Een programma kiezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
E Bijkomende functies kiezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
D Een programma starten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Na het drogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bijkomende functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programmaoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Display / Startuitstel
Het display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Startuitstel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2
Inhoud
Van programma veranderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Elektronisch slot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Programmeerfuncties
Overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Opvragen en opslaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Reiniging en onderhoud van het toestel

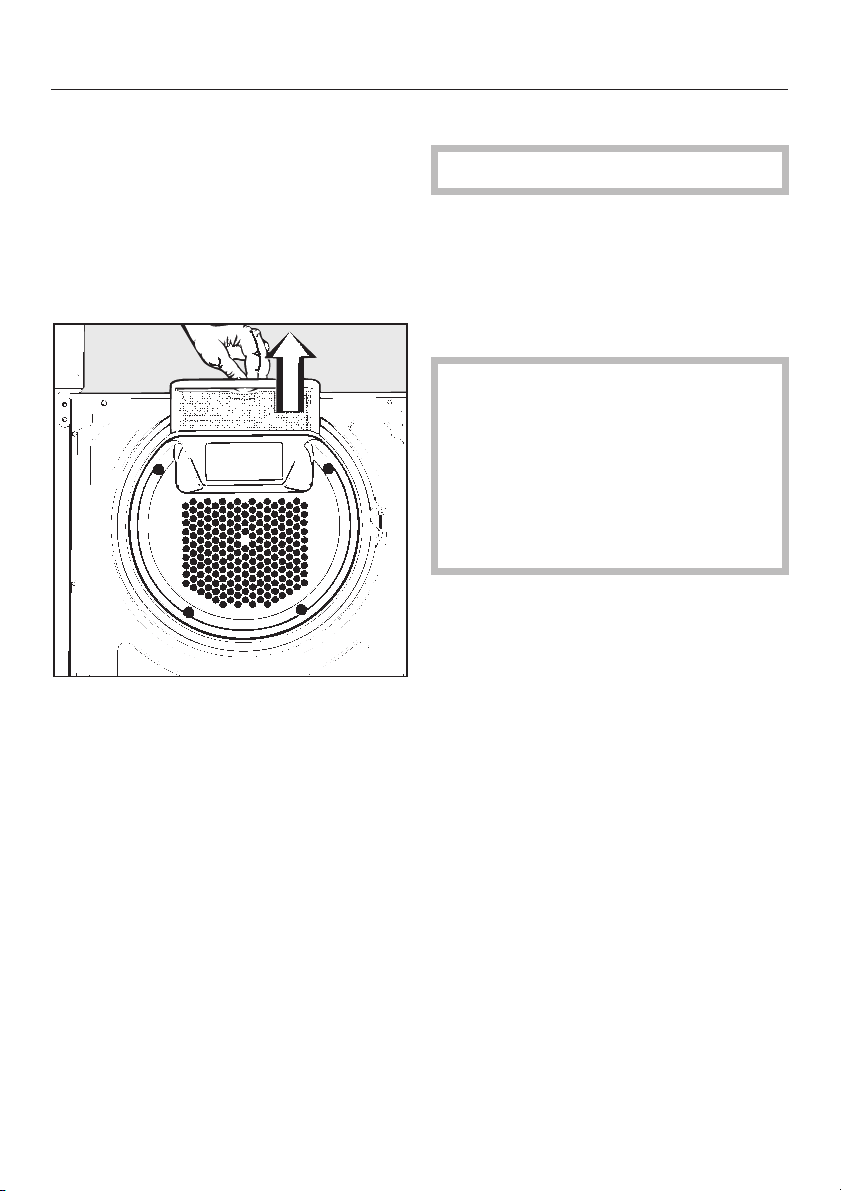

Pluizenzeef. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
De droogautomaat zelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wat gedaan als . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Technische Dienst
Herstellingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Het programma updaten (moderniseren) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Opstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Installatie van de luchtafvoerleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Verbruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3
Beschrijving van het toestel
1 Aansluitsnoer
2 Bedieningspaneel
3 Deur

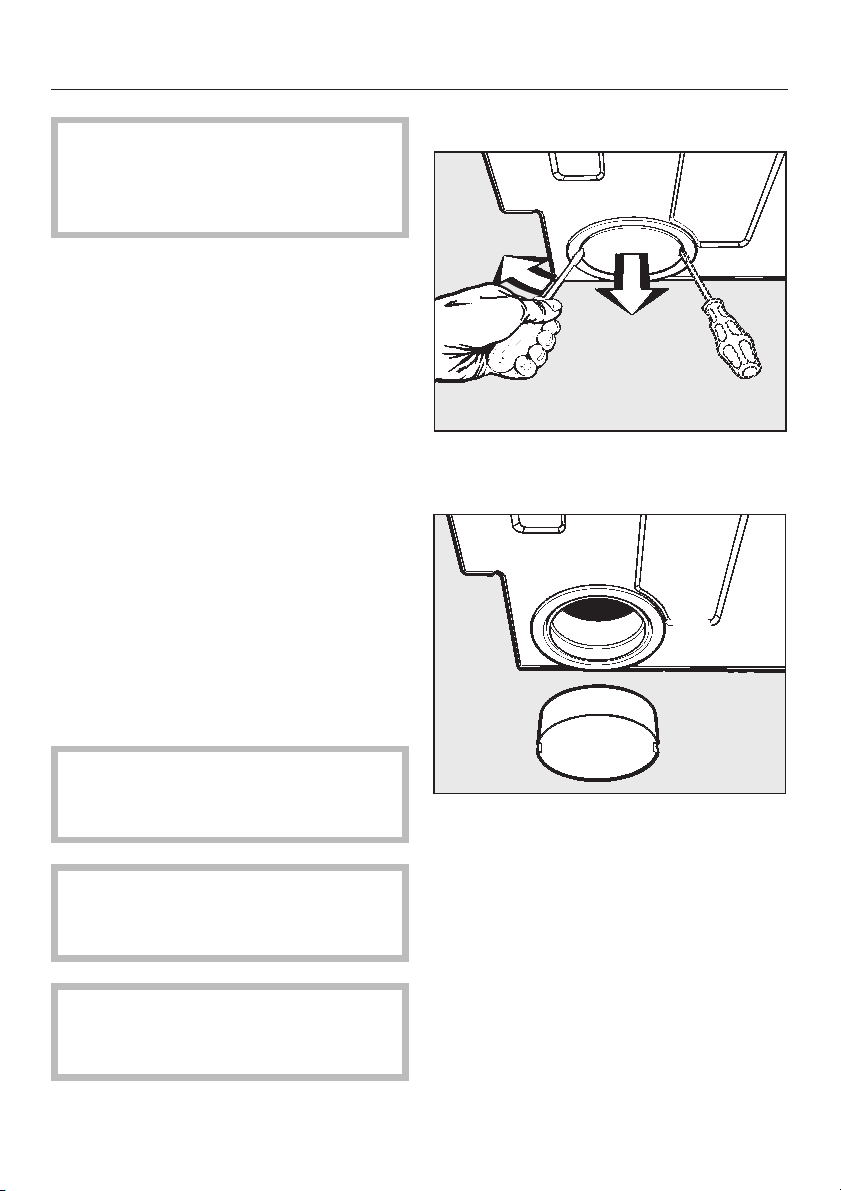

4 Aansluiting luchtafvoer (in de fabriek achteraan opengelaten)
5 Vier in de hoogte verstelbare voetjes
4
Bedieningspaneel
Beschrijving van het toestel
a Toets ‘I-aan/0-uit’ (jk)
schakelt het toestel in en uit of onder
breekt een programma. Is het toestel
ingeschakeld, dan brandt de trommelverlichting als u de machinedeur opent.
b Toets ‘Deur’
om de deur te openen of het programma af te breken. Deze toets springt
meteen weer uit.
c CONTROLE-AANDUIDINGEN
Deze lampjes worden in de rubriek "Wat
gedaan als..." beschreven.
d Toetsen voor de programmakeus
–
WIT en BONT
–
KREUKHERSTELLEND
–
SPECIALE PROGRAMMA’S
–
TIJDKEUS
Controlelampje: aan = ingeschakeld
uit = uitgeschakeld
-
f Verklikkerlichtjes voor het
PROGRAMMAVERLOOP
g Display
– duidt de programmaduur aan,
– duidt bij ‘Startuitstel’ aan hoelang het
nog duurt voor het toestel start,
– maakt de opgevraagde program-
meerfuncties zichtbaar.
h Toets ‘START’
om een droogprogramma te starten.
Het controlelampje:
–
knippert als u het programma kan
starten,
–
blijft branden na de start van het pro
gramma.
i Toets ‘Zoemer’

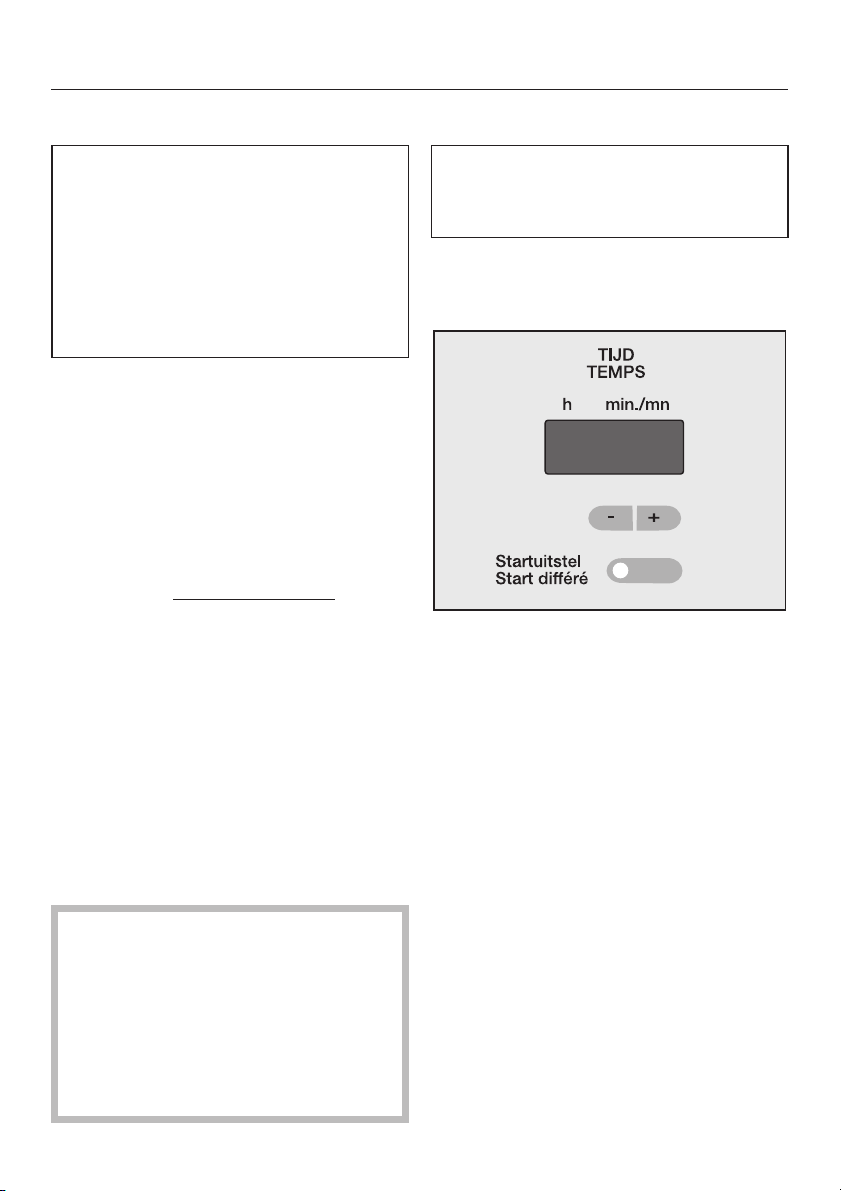

j Toets ‘Startuitstel’
De start van het programma kan u tot
24 uur later laten plaatsvinden.
-
e Toetsen voor BIJKOMENDE
FUNCTIES
Controlelampje: aan = ingeschakeld
uit = uitgeschakeld
k Toetsen ‘$&’
om
- de tijd van het startuitstel
- de duur van een programma met
tijdkeus te kiezen.
5
Uw bijdrage tot bescherming van ons milieu
Recycleerbare verpakking
De verpakking behoedt het toestel voor
transportschade. Er werd materiaal ge
kozen, dat door het milieu wordt verdra
gen en opnieuw kan worden benut.
Door de verpakking weer in kringloop
te brengen, wordt er grondstof ge
spaard en verkleint de afvalberg. Geef
deze stoffen dus niet met het gewone
vuilnis mee. Breng ze liever naar het
dichtstbijzijnde gemeentelijk container
park. Waar u dat vindt, komt u zeker bij
uw gemeentebestuur aan de weet.
-
Berging van uw oud toestel
Bij de aankoop van uw nieuw toestel
heeft u een bijdrage betaald. Die wordt
volledig gebruikt voor de toekomstige
recyclage van dat toestel. Dat bevat
trouwens nog waardevol materiaal.
Door te recycleren wordt er dan ook
minder verspild en vervuild.
Als u vragen heeft omtrent het afdanken van uw oud toestel, neem dan con
tact op met
de handelaar bij wie u het kocht
–
of
– de firma Recupel,
telefoon 02 706 86 10,
website: www.recupel.be
of
– uw gemeentebestuur als u uw toestel
naar een containerpark brengt.
Zorg er ook voor dat het toestel intussen kinderveilig wordt bewaard voor u
het laat wegbrengen. Hou dus rekening
met de gelijknamige rubriek in de
"Opmerkingen omtrent uw veiligheid".
-
6
Opmerkingen omtrent uw veiligheid
Lees uw gebruiksaanwijzing voordat
u uw droogautomaat in gebruik
neemt. U vindt er belangrijke opmer
kingen omtrent uw veiligheid, het ge
bruik en het onderhoud van het toe
stel. U zorgt zo voor uw eigen
veiligheid en vermijdt schade aan
uw apparaat.
Bewaar deze gebruiksaanwijzing en
geef ze door aan wie het toestel
eventueel na u gebruikt.
Juist gebruik
Uw droogautomaat is uitsluitend
bestemd om in water gewassen
textiel te drogen. Droog enkel wasgoed
dat volgens het onderhoudsetiket voor
de droogautomaat geschikt is.
Andere toepassingen zijn misschien
gevaarlijk. De fabrikant is niet aansprakelijk voor schade veroorzaakt door onjuiste bediening of verkeerd gebruik.
Technische veiligheid
Zie na of het toestel geen uiterlijk
zichtbare schade vertoont voordat
u het opstelt.
Beschadigde toestellen mag u nooit
opstellen noch in gebruik nemen.
Vergelijk de gegevens omtrent de
aansluiting (smeltveiligheden,
spanning en frequentie) op het type
plaatje met die van het elektriciteitsnet
bij u ter plaatse voordat u het toestel
aansluit. Vraag eventueel uitleg aan
een elektricien indien u niet zeker bent.
-
-
De elektrische veiligheid van dit
toestel is enkel gewaarborgd in
dien het op een volgens de voorschrif
-
ten geïnstalleerd aardsysteem is aang
-
esloten. Het is heel belangrijk dat deze
fundamentele veiligheidsvoorziening
voorhanden is. In geval van twijfel dient
u uw installatie door een vakman te la
ten nakijken. De fabrikant kan niet aan
sprakelijk worden gesteld voor schade
die werd veroorzaakt doordat de aard
leiding onderbroken was of gewoon
ontbrak.
Dit toestel beantwoordt aan de
voorgeschreven beveiligingsbepalingen. Door ondeskundige reparaties
kunnen er onvoorziene risico’s opduiken voor wie het toestel gebruikt. Daar
kan de fabrikant niet aansprakelijk voor
worden gesteld. Herstellingen mag u
uitsluitend laten uitvoeren door vaklui
die door de firma Miele erkend zijn.
Er bestaat vergiftigingsgevaar door
het terugzuigen van uitlaatgassen
wanneer er gasboilers, gasverwarmers,
kolenkachels met schouwaansluiting
e.d. in hetzelfde of aangrenzende ver
trek geïnstalleerd zijn en de onderdruk
0,04 mbar (4 Pa) of meer bedraagt.
Onderdruk kunt u vermijden door het
vertrek voldoende te verluchten, b.v.
door
–
niet-afsluitbare ventilatie-openingen
in de buitenmuur of
–
vensterschakelaars - waardoor u de
droogautomaat enkel kan inschake
len als u het venster opendoet.
-
-
-
-
-
-
-
-
7
Opmerkingen omtrent uw veiligheid
Gebruik om veiligheidsredenen
geen verlengsnoeren. Er bestaat
risico op oververhitting.
Bij storingen of bij reiniging en on
derhoud is uw toestel pas van het
stroomnet losgekoppeld indien
u de stekker uit het stopcontact haalt
–
of
de smeltstoppen van uw installatie
–
uitschakelt.
Defecte onderdelen mogen enkel
worden vervangen door originele
Miele-vervangstukken. Enkel daardoor
bent u zeker dat ze ten volle voldoen
aan de eisen die Miele op het stuk van
veiligheid stelt.
Gebruik
Indien u dit toestel niet op een vas-
te plaats inbouwt en monteert, bv.
op een schip, laat dit karwei dan enkel
uitvoeren door vakmensen. Die moeten
ervoor zorgen dat u het toestel veilig
kan gebruiken.
Stel uw droogautomaat niet op in
een vertrek waar het kan vriezen.
Temperaturen die duidelijk onder het
vriespunt liggen, brengen de goede
werking van het toestel in het gedrang.
De weggeblazen lucht mag niet
terechtkomen in een afvoerschouw
voor rook of uitlaatgassen. Laat die
lucht ook niet afvoeren in een kanaal
dat dient om een vertrek te verluchten,
waar verwarmingstoestellen opgesteld
staan. Anders bestaat er gevaar dat er
rook en uitlaatgas wordt teruggezogen.
Sluit de deur na elk gebruik. Zo
voorkomt u dat kinderen
op de deur leunen en het toestel
–
doen kantelen,
in het toestel proberen te kruipen of
–
er voorwerpen in verstoppen.
Er bestaat brandgevaar bij textiel
dat
– schuimrubber of overwegend rub-
berachtig materiaal bevat,
– textiel dat met brandbaar reinigings-
middel werd behandeld,
– met haarspray, nagellak-oplosmiddel
e.d. in aanraking is gekomen.
–
opgevuld is en waarvan het opvulsel
beschadigd is, bv. bij kussens of jas
sen. De losgekomen voering kan
brand veroorzaken.
–
met vet of olie besmeurd is.
-
Gebruik uw droogautomaat enkel
wanneer de luchtafvoerleiding is
aangesloten.
8
Opmerkingen omtrent uw veiligheid
Het gebruik van toebehoren
Toebehoren mogen enkel worden
ingebouwd indien ze door Miele
goedgekeurd zijn.
Worden er andere onderdelen gemon
teerd of ingebouwd, dan vervalt elke
waarborg of productaansprakelijkheid.
Berging van uw oud toestel
Trek de stekker uit het stopcontact.
Maak stekker en snoer onbruik
baar. Zo vermijdt u dat het toestel ver
keerd wordt gebruikt.
-
-
-
9
Korte handleiding
Beschrijving in een notendop
Nadat u het toestel hebt ingeschakeld,
gaan de controlelampjes van al de pro
gramma’s aan. U kiest een programma
door op een toets te drukken. Via een
druk op de gewenste toets kan u daar
een bijkomende functie bij combineren.
Uw keus wordt bevestigd doordat het
bijpassende controlelampje aangaat.
De controlelampjes van de overige
programma’s worden gedoofd.
Elk programma start nadat u op de
toets ‘START’ hebt gedrukt.
De controlelampjes in de aanduiding
van het programmaverloop vertellen u
hoever het programma gevorderd is.
Door het Sensitiv-droogsysteem wordt
het verschil in waterkwaliteit automatisch weggewerkt. De gewenste droogtegraad wordt nauwkeuriger bereikt.
De Novotronic-besturing meet de geleidingswaarde van het water, registreert
die en compenseert de verschillen om
steeds een gelijke restvochtigheid te
halen.
De trommel draait ook afwisselend naar
links en naar rechts. Zo wordt het was
goed gelijkmatig en behoedzaam ge
droogd.
Nadat de gewenste droogtegraad is
bereikt, wordt het wasgoed afgekoeld.
Op het einde van het programma volgt
nog een ‘kreukbeveiligingsfase’: de
trommel draait met korte tussenpozen.
Dit voorkomt ligplooien in het wasgoed.
-
-
behoeften aan te passen. Deze instel
lingen kan u steeds weer wijzigen.
Gelieve eerst de rubrieken ‘Opmer
kingen omtrent uw veiligheid’ en ‘Zo
droogt u juist’ te lezen.
Het toestel inschakelen en de was
inleggen
Druk om het toestel in te schakelen
^
op de toets ‘I-aan/0-uit’.
Druk op de toets ‘Deur’ en maak de
^
toesteldeur open.
^ Leg de was losjes in de trommel.
^ Sluit de deur met een lichte zwaai.
Duw ze niet dicht.
Een programma kiezen
^ Druk op de gewenste programma-
toets.
^ De duur van een programma met tijd-
keus (zo u dat wenst) stelt u in met
behulp van de toetsen ‘_’
(Een) bijkomende functie(s) kiezen
^
Schakel eventueel bijkomende func
ties in of uit door op de toetsen te
drukken.
^
Druk eventueel op de toets ‘Startuit
stel’ en kies met de toetsen ‘_’ de
duur van dat uitstel.
Het programma starten
^
Druk op de toets ‘START’.
-
-
-
-
U kan ook nog programmeerfuncties
activeren om het toestel aan uw eigen
10
Opmerkingen omtrent het wasgoed
Zie goed na welk droogsymbool er
op het etiket van het textiel staat
voordat u gaat drogen.
Deze symbolen betekenen:
q = drogen bij normale temperatuur
r = drogen bij lagere temperatuur
(druk ook op de toets ‘Temperatuur laag’)
s = niet machinaal te drogen
Is er geen symbool voorhanden, hou
dan met deze principes rekening:
Wit en bont alsook kreukherstellend
–
wasgoed kan u met de overeenstemmende droogtegraad laten drogen.
Zie rubriek ‘Programma-overzicht’.
– Delicaat wasgoed
droogt u in het programma ‘Kreukherstellend’. Druk daarbij ook op de
toets ‘Temperatuur laag’.
Volgend wasgoed mag u niet in de
machine drogen:
- Wol en gemengde weefsels die wol
bevatten:
vertonen de neiging te vilten of te
krimpen. U kan ze wel drogen in het
speciaal programma ‘Finish wol’.
- Met dons gevuld textiel*:
naar gelang van de kwaliteit neigt
het fijne weefsel binnenin te krim
pen.
- Zuiver linnen weefsels*:
droog die enkel machinaal zo de fa
brikant dat in het onderhoudsetiket
vermeldt. Anders kan het weefsel
‘ruig’ worden.
* Deze weefsels kunnen wel drogen
in het speciaal programma ‘Ontkreu
ken’.
, bv. van acryl,
-
Tips om wasgoed te drogen:
Gebreide textielsoorten
–
truitjes) neigen bij de eerste was
beurt te krimpen. Laat dit wasgoed
niet te lang drogen. Daarmee ver
mijdt u dat het verder krimpt. Koop
gebreid textiel eventueel een of twee
maten groter.
Gesteven wasgoed
–
automaat worden gedroogd. Om het
gewone glanseffect te verkrijgen,
dient u wel de dosis stijfsel te verdubbelen.
– Hoe meer kreukherstellend
u in de trommel doet, hoe groter de
kans op kreuken
voor heel delicaat weefsel, bv. overhemden en bloezen. Verminder de
lading of kies het aparte programma
‘Kreukherstellend, strijkvochtig’.
– Nieuw donker textiel
samen met licht gekleurd wasgoed
laten drogen. Anders loopt u het
risico dat de kleur afgeeft.
Overlaad de trommel nooit! Hou
steeds rekening met de maximumlading die in de rubriek ‘Programma
overzicht’ wordt opgegeven. Anders
wordt de was niet zo behoedzaam
behandeld. Het droogresultaat komt
dan eveneens in het gedrang. Er
kunnen ook meer kreuken optreden.
-
-
kan in de droog-
. Dat geldt vooral
mag u niet
(bv. t-shirts,
-
-
wasgoed
-
11
Zo droogt u juist
Tips om stoom te besparen
Laat de was in de wasautomaat te
^
gen het hoogste toerental centrifuge
ren. Zo spaart u bij het drogen ca.
30 % tijd en stroom zo u de was te
gen 1600 i.pl.v. 800 t.p.m. laat
centrifugeren.
Gebruik tijdens het droogprogramma
^
de volledige trommellading. Stop niet
te veel noch te weinig was in de
trommel. Zie rubriek ‘Programmaoverzicht’.
Het stroomverbruik voor de hele
lading is zo het gunstigst.
^ Sorteer het textiel zoveel mogelijk vol-
gens
- de vezel- en weefselsoort,
- de gewenste droogtegraad,
- het formaat en de restvochtigheid na het centrifugeren.
Zo verkrijgt u een gelijkmatig droogresultaat.
-
-
Verwijder wasmiddelkorfjes, doseer
bekers e.d. uit het wasgoed.
Deze objecten kunnen tijdens het
drogen smelten en schade teweeg
brengen aan toestel en wasgoed.
Leg het wasgoed losjes in de trom
^
mel.
Overlaad de trommel nooit. De was
wordt dan niet zo behoedzaam
behandeld. Het droogresultaat komt
dan eveneens in het gedrang.
^ Zwaai de deur zachtjes dicht. Duw ze
niet dicht.
Zorg ervoor dat er bij het sluiten
geen stukken wasgoed tussen de
deur geklemd zitten. Anders loopt
het textiel schade op.
-
-
-
^ Zorg voor een degelijke ventilatie van
het vertrek waar het toestel moet wer
ken.
Het toestel inschakelen en
de was in de trommel doen
^
Knoop dekbedovertrekken en kus
senslopen dicht. Zo komen er geen
kleinere stukken wasgoed in terecht.
^
Sluit ritsen en knoop linten en schor
tenbanden samen.
^
Druk op de toets ‘I-aan/0-uit’.
^
Druk op de toets ‘deur’ en maak de
deur open.
12
-
-
-
Zo droogt u juist
Een programma kiezen
De programma’s worden uitgelegd in
de rubriek ‘Programmaoverzicht’.
WIT / BONT, KREUKHERSTELLEND,
SPECIALE PROGRAMMA’S
^ Druk op de toets van het gewenste
programma.
De duur van het programma wordt door
de elektronische programmabesturing
bepaald.
TIJDKEUS
Druk op de toets van het gewenste
^
programma.
In het display verschijnt de tijd die u het
laatst hebt gekozen.
U kan de duur van het programma wel
zelf bepalen:
^ Druk zo vaak op de toets ‘&’ tot de
gewenste duur in het display verschijnt.
U kan een duur instellen van minstens 15 minuten en hoogstens 2 uur.
^ Om de duur te verkorten, drukt u op
de toets ‘$’.
Het gekozen programma en de bijkomende functies worden aangeduid door de controlelampjes die
daarbij horen.
13
Zo droogt u juist
Bijkomende functies kiezen
U kan bijkomende functies in- of uit
^
schakelen.
Zo u dat wenst, kan u het programma
^
ook later van start laten gaan.
De bijkomende functies en het startuitstel vindt u beschreven in de gelijknamige rubrieken.
de afvoerleiding is te lang; wenken
–
-
omtrent de lengte en de diameter
van de afvoerleiding vindt u in het
hoofdstuk ‘Installatie van de luchtaf
voerleiding’.
Kunt u de afvoerleiding niet verkorten?
In dit geval wijst het lampje ‘Filter’ erop
dat u na elke droogbeurt de filter dient
na te kijken.
-
Een programma starten
Druk op de toets ‘START’.
^
In de aanduiding van het
PROGRAMMAVERLOOP gaat het controlelampje aan van de droogtegraad
die het laatst werd bereikt.
Omtrent de memory-functie:
Is de memory-functie actief? Dan voert
het toestel de extra functies uit, die u in
het vorige droogprogramma erbij had
gekozen. De controlelampjes van de
bijkomende functies worden verlicht.
Hebt u een programma met tijdkeus
ingesteld, dan verschijnt er een duur in
het display.
De memory-functie vindt u verder
beschreven in de rubriek ‘Program
meerfuncties’.
Controlelampje ‘Filter’
Dit lampje duidt aan dat het toestel niet
optimaal of niet spaarzaam werkt. De
redenen waarom het brandt, kunnen
zijn:
–
de pluizenzeef in de deur is verstopt,
–
de luchtafvoerleiding of de luchtuit
laatopening is verstopt,
-
-
Voor u een programma start, gaat het
controlelampje ‘Filter’ pas uit indien u
het toestel met de toets ‘I-aan/0-uit’
hebt uitgeschakeld.
Na het drogen
Zodra het droogprogramma ten einde
is, gaat het controlelampje ‘Kreukbeveiliging’ aan.
^ Druk de toets ‘Deur’ in om de toestel-
deur te openen.
^ Neem het wasgoed uit de trommel.
^ Zie na of de trommel wel leeg is.
Zo er wasgoed achterblijft, kan dat
bij de volgende droogbeurt schade
oplopen door te lang te drogen.
^

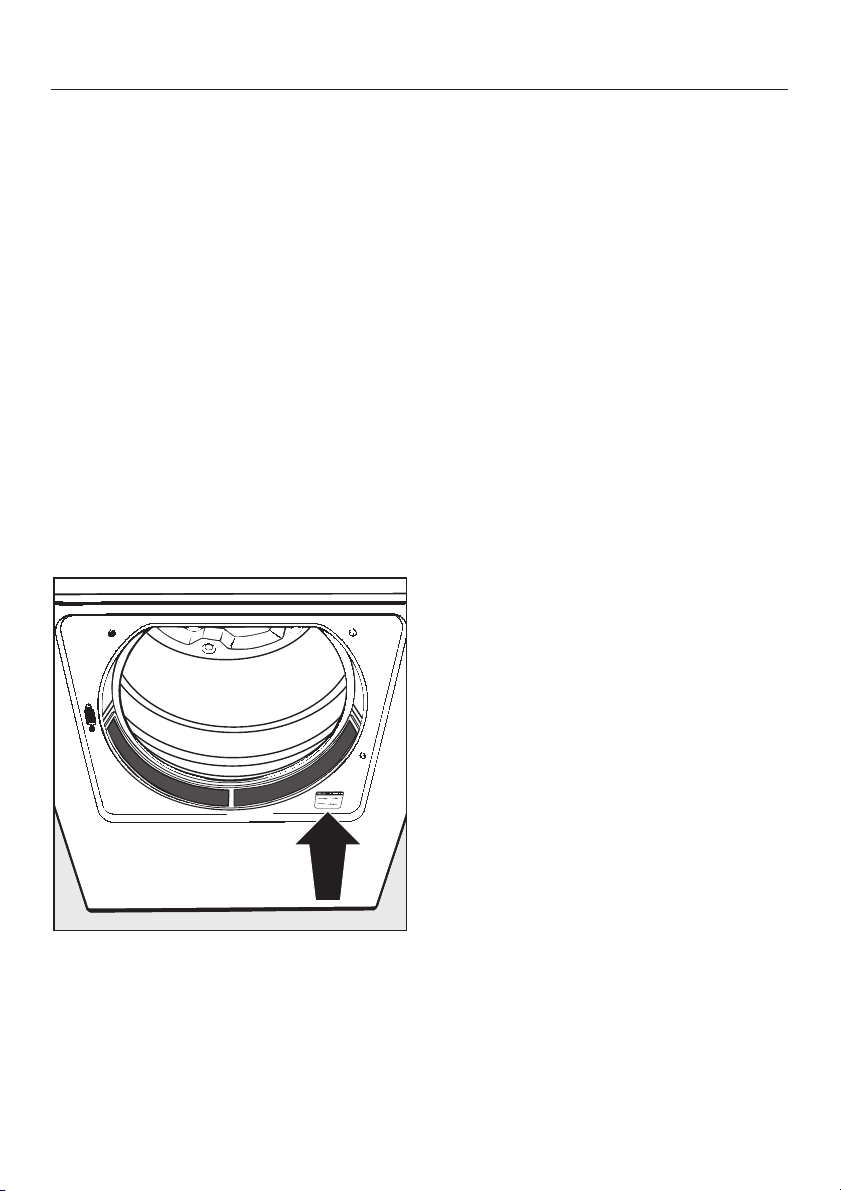

Verwijder na elke droogbeurt de
pluizen uit de zeef aan de binnenzij
de van de deur. Zie rubriek ‘Reiniging
en onderhoud van het toestel’.
Doe na elke droogbeurt de toestel
deur dicht en schakel het toestel uit.
^
Druk op de toets I-aan/0-uit’ om het
toestel uit te schakelen.
-
-
14
Bijkomende functies
Bijkomende functies kan u voor de
^
start van het programma in- of uit
schakelen door op de gepaste toets
te drukken.
Het controlelampje:
aan = bijkomende functie ing
–
eschakeld,
uit = bijkomende functie uitge
–
schakeld.
Bijkomende functies die niet met het
basisprogramma te verenigen zijn, kan
u niet inschakelen. Het controlelampje
gaat dan meteen uit nadat u de toets
hebt losgelaten.
Stelt u bijkomende functies in, die niet
met elkaar te verenigen zijn, bv. ‘kort’
en ‘Temperatuur laag’, dan wordt enkel
de laatst gekozen functie ingeschakeld.
-
-
-
Economie
Het stroomverbruik wordt beperkt bij
hogere omgevingstemperaturen
(vanaf 25 °C).
Er is een spaareffect te bereiken bij ho
gere omgevingstemperaturen (bv. in de
zomer) en bij maximumlading.
Het programma duurt dan wel langer.
Kort
De programmaduur wordt verkort.
– Om niet delicaat wasgoed te drogen.
Temperatuur laag
De droogtemperatuur wordt verlaagd.
– Voor delicaat textiel (onderhouds-
symbool r), bv. van acryl.
De programmaduur wordt verlengd.
-
Zoemer
Na afloop van het programma weer
klinkt er tijdens de kreukbeveiligingsfase met tussenpozen een signaal.
Zo regelt u het volume van de zoemer:
A Kies een programma.
B Druk op de toets ‘zoemer’ (het
controlelampje ‘zoemer’ gaat aan)
tot het gewenste geluidsvolume is
ingesteld. Meteen wordt de toonhoogte van de zoemer gewijzigd.
C Laat de toets ‘zoemer’ los en start
het programma.
-
15
Programmaoverzicht
Programma Soort wasgoed Maximum-
WIT EN BONT
Extra droog Textiel met verschillende
Kastdroog + Textiel met een laag of verschil
Kastdroog
Strijkvochtig
Strijkvochtig
Mangelvochtig Katoen of linnen dat achteraf met
KREUKHERSTELLEND
Kastdroog + Kreukherstellend textiel van
Kastdroog
Strijkvochtig Kreukherstellende overhemden;
(1)
(1)
lagen dat in ‘Kastdroog +’ niet
droog genoeg wordt.
lende lagen, alsook verscheidene
soorten katoen (bv. badhanddoe
(1)
(of mangel) wordt gestreken; ge-
weefsel, bv. katoen / synthetisch.
weefsel, bv. katoen / synthetisch,
ken, breigoed).
Gelijksoortig textiel van katoen
(breigoed, molton, badstof).
Katoen of linnen (bv. tafel-
lakens en beddegoed,
gesteven wasgoed e.d.)
een professionele strijkmachine
steven was.
synthetisch of gemengd
weefsel dat bij ‘Kastdroog’
niet droog genoeg wordt
(bv. truien, jurken, broeken).
Kreukherstellende overhemden;
tafellakens e.d. van gemengd
tafellakens e.d. van gemengd
die achteraf nog wat moeten
worden gestreken.
-
-
(2)
lading
5 kg Breigoed niet extra droog
5 kg -
5 kg Blijken sommige stoffen
5 kg 5 kg Blijken sommige stukken
5 kg Het wasgoed - in afwachting
2,5 kg Laat de was minstens
2,5 kg
2,5 kg
Opmerkingen
laten drogen.
Krimprisico.
nog te vochtig, kies dan
‘Kastdroog +’.
wasgoed nog te vochtig om
ze manueel te strijken, kies
dan liever ‘Strijkvochtigr‘.
van de strijkbeurt - oprollen.
Daarmee vermijdt u dat het
uitdroogt.
30 seconden
centrifugeren.
(1)
Opmerking voor testinstituten: programma-instelling voor tests volgens de norm EN 61121/A11.
(2)
Gewicht van droog wasgoed.
16
Programmaoverzicht
Programma Soort wasgoed Maximum-
TIJDKEUS
Warme lucht Aparte stukken wasgoed
Koude lucht Om wasgoed enkel te
Aparte programma’s
Kreukherstellend,
strijkvochtig
Finish-wol Wolgoed. 1 kg Wolgoed wordt even
Ontkreuken Katoenen of linnen weefsels.
(bv. badhanddoek, badpak,
vaatdoek).
Stukken textiel met verschillen-
de lagen die wegens hun
samenstelling verschillende
droogeigenschappen vertonen.
ventileren.
Textiel van katoen of gemengd
weefsel (bv. overhemden, bloe
zen)
Kreukherstellend textiel
van katoen, gemengd of
synthetisch weefsel.
-
(2)
lading
5 kg -
5 kg -
1 kg Het textiel wordt - naar gelang
2,5 kg Kreuken uit de voorafgegane
hang het aan de lijn of op kleer
Opmerkingen
van de textielsoort - vrijwel
kreukloos gedroogd.
luchtig gemaakt zodat het
donzig aanvoelt.
Neem het wolgoed
meteen na afloop van het
programma uit de trommel.
Wol wordt in dit programma
niet volkomen droog
centrifugeerbeurt worden be-
perkt.
Neem de was meteen na het
programma uit de trommel en
hangers te drogen.
-
(2)
Gewicht van droog wasgoed.
17
Display / Startuitstel
Het display
Dit duidt verschillende functies aan:
- de programmaduur (resttijd),
- de duur van een programma met
TIJDKEUS indien u dat kiest,
- de tijd voordat een programma van
start gaat indien u startuitstel kiest,
- de programmeerfuncties, terwijl u
die activeert of desactiveert.
Resterende tijd in het display
Na de start van het droogprogramma
berekent de electronic van het toestel
de resterende tijd. In het display ver-
schijnen deze tekens: === ... -== ... .
Na ca. 1 minuut wordt de resterende
tijd in stappen van een minuut afgeteld.
Die tijd kan in elk programma verschillen. Hij wordt tijdens het drogen
verschillende factoren beïnvloed:
– de soort, de hoeveelheid en het
verschil in restvochtigheid van de was,
– schommelingen in de stroomtoevoer,
– de omgevingstemperatuur.
Opdat deze ‘geschatte waarde’ erg
nauwkeurig wordt, slaat de electronic
de echte droogtijden in zijn geheugen
op. Na 10 à 15 programma’s ziet u bij
de programmastart op het display een
resterende tijd die overeenstemt met de
werkelijkheid.
door
Startuitstel
Na de programmakeus kan u de start
uitstellen: minimum 30 minuten (30) ,
maximum 24 uur (24h).
Kies een programma.
^
Druk op de toets ‘Startuitstel’.
^
^ Druk zo vaak op de toets ‘&’ tot de
gewenste tijd in het display verschijnt.
^
Om die tijd te verkorten, drukt u op
de toets ‘$’.
^
Druk op de toets ‘START’.
De gekozen tijd wordt afgeteld.
Ca. 1 minuut na de start van het pro
gramma wordt de duur van het pro
gramma in kwestie aangeduid.
-
-
Droog bij elk programma zoveel
mogelijk even grote ladingen was
goed. Bij sterk variërende trommelladingen kan de resterende tijd af
wijkingen vertonen! De resterende
tijd kan dan even voor het einde van
het programma blijven staan. Zie ru
briek ‘Wat gedaan als . . .?’
18
-
-
Het startuitstel wissen
^
Druk op de toets ‘Startuitstel’
of, indien u reeds op ‘START’ had
gedrukt:
^
schakel het toestel uit met de toets
-
‘I-aan/0-uit’.
Nadat het programma van start is ge
gaan, aanvaardt het toestel geen wij
zigingen meer in programmakeus en
bijkomende functies.
Een programma afbreken
Open de toesteldeur of schakel het
^
toestel uit.
Een programma opnieuw kie
-
zen
Schakel het toestel uit en daarna
^
weer in.
^ Kies het gewenste programma door
op de gepaste toets te drukken.
^ Schakel eventueel bijkomende func-
ties in.
^ Druk op de toets ‘Start’.
Van programma veranderen
De toesteldeur openen tijdens
-
het drogen / wasgoed erbij leg
-
gen of uitnemen
Druk de toets ‘Deur’ in en maak de
^
toesteldeur open.
- Nu kan u bv. wasgoed toevoegen of voortijdig uitnemen.
Verder drogen:
Doe de toesteldeur dicht.
^
Kies een programma.
^
Kies evt. een bijkomende functie.
^
Druk op de toets ‘Start’.
^
- Het programma wordt voortgezet.
- De resterende tijd, zichtbaar in
het display, kan nu eventueel
van de werkelijke droogtijd
afwijken.
Bij programma’s met TIJDKEUS:
Na een stroomonderbreking dient u
het programma opnieuw te starten
zodra er weer stroom is.
-
19
Elektronisch slot
Het elektronisch slot beschermt uw
toestel tegen ongewenst gebruik.
Het slot inschakelen
A Sluit de toesteldeur.
B Schakel het toestel in.
C Druk op de toets ‘kort’ en hou die
ingedrukt terwijl u de stappen D tot
en met G uitvoert.
D Druk op de toets ‘mangelvochtig’.
E Laat de toets ‘mangelvochtig’ los.
F Druk op de toets
‘KREUKHERSTELLEND, kastdroog’.
G Laat de toets
‘KREUKHERSTELLEND, kastdroog’
los.
H Laat de toets ‘kort’ los.
Het controlelampje ‘vergrendeld’ knip-
pert.
H Schakel het toestel uit.
Het slot uitschakelen
^
Herhaal de stappen A-H.
Het controlelampje ‘vergendeld’ gaat
uit na stap H.
20
Programmeerfuncties
Overzicht
Met de programmeerfuncties kan u
het toestel aan uw individuele be
hoeften aanpassen. Deze functies
blijven in het geheugen van het toe
stel tot u ze wist.
U kan een enkele programmeerfunc
^
tie activeren of wissen ofwel allemaal.
Programmeerfunctie 0I
‘aanpassing droogtegraad’
Het Sensitiv-systeem is berekend op
stroombesparing bij het drogen.
Indien u het wasgoed echter iets droger wenst, kan u de vochtigheidsgraad in alle programma’s wat verlagen.
Deze functie werd in de fabriek niet
geactiveerd.
-
Programmeerfunctie 03
‘memory-functie’
De bijkomende functies die u bij een
vorig programma extra hebt ing
-
esteld, worden in het geheugen van
het toestel opgeslagen.
De memory-functie werd in de fabriek
ingesteld. U kan ze via deze program
meerfunctie weer uitschakelen.
Programmeerfunctie 04
‘kreukbeveiliging’
Na afloop van het programma draait
de trommel met tussenpozen. Zo
worden kreuken in het wasgoed vermeden.
De kreukbeveiligingsfase werd in de
fabriek ingesteld. U kan ze via deze
programmeerfunctie weer uitschakelen.
-
-
21
Programmeerfuncties
Opvragen en opslaan
De programmeerfuncties activeert u
met de toetsen voor bijkomende
functies en met de programmatoet
sen.
Deze toetsen beschikken dus over
een verborgen functie die niet op het
bedieningspaneel af te lezen is.
A Het toestel is uitgeschakeld en de
deur dicht.
B Hou de toetsen ‘WIT en BONT, extra
droog’ en ‘KREUKHERSTELLEND,
kastdroog +’ tegelijk ingedrukt en ...
C ... zet het toestel aan met de toets
‘I-aan/0-uit’.
D Laat alle toetsen los.
– in het display verschijnt een ‘P’.
E Door op toets ‘&’ te drukken kiest u
elke programmeerfunctie.
Drukt u 1 x op toets ‘&’ = 0I
(aanpassing van de droogtegraad)
Drukt u 2 x op toets ‘&’ = 03
(memory-functie)
Drukt u 3 x op toets ‘&’ = 04
(kreukbeveiliging)
^
Met de toets "$" kunt u stap voor
stap teruggaan.
-
F In het display knippert de ‘P’ afge
wisseld met het getal van de pro
grammeerfunctie, bv.: 0i0... p o...
0i0... p 0... .
Het getal rechts
branden. Het betekent:
0 = programmeerfunctie uit.
i = programmeerfunctie aan.
G Drukt u op de toets ‘START’, dan
schakelt u het getal rechts om van
0 op i = aan of van
i op 0 = uit.
H Indien u nog meer programmeer
functies wenst op te vragen, herhaal
dan de instellingen vanaf punt E.
Zoniet:
I Opslaan:
Schakel het toestel uit via de toets
‘I-aan/0-uit’.
Programmeerfuncties uitschakelen
^ Voer de punten A tot I uit.
Nazien of de programmeerfuncties
opgevraagd zijn:
^
Voer de punten A tot F uit.
^
Schakel het toestel uit.
De controle is afgelopen.
druk op de toets ‘Zoemer’.
in het display blijft
-
-
-
22
Reiniging en onderhoud van het toestel
Pluizenzeef
Pluisjes die tijdens het drogen worden
gevormd, komen in de pluizenzeef in
de deur terecht.
Maak deze zeef na elke droogbeurt
^
schoon. Daarmee spaart u tijd en
stroom.
De droogautomaat zelf
Maak het toestel stroomloos.
Reinig. . .
^
. . . ommanteling en bedieningspa
neel: met een zacht sopje;
. . . trommel en andere roestvrijstalen
onderdelen: met een geschikt reini
gingsmiddel voor roestvrijstaal.
Gebruik geen schuurmiddel. Reini
gingsmiddel voor glas of voor uni
verseel gebruik is ook af te raden.
Dit kan schade toebrengen aan
kunststof oppervlakken of andere
onderdelen.
Spuit het toestel nooit met een slang
af.
^ Wrijf alle onderdelen met een zachte
doek droog.
-
-
-
-
^ Open de deur en trek de zeef eruit.
^
Verwijder de pluizen. Gebruik daar
geen spitse of scherpe voorwerpen
voor!
^
In de holle ruimte bevinden zich ook
pluizen. Die verwijdert u langs de
brede gleuf onderaan.
^
Schuif de zeef weer in de holle ruimte
en doe de toesteldeur weer dicht.
Zo de pluizenzeef erg plakkerig of
verstopt is, kan u die onder stromend
heet water schoonmaken.
^
Droog de pluizenzeef goed af voord
at u ze terugplaatst.
-
23
Wat gedaan als . . . ?
Herstellingen aan elektrische toestellen mag u enkel en alleen door een erkend vakman laten
uitvoeren. Door ondeskundige reparaties kunnen er niet te onderschatten risico’s opduiken voor
wie het toestel gebruikt.
Wat gedaan als . . . Oorzaak . . . Oplossing . . .
. . . de trommel na het inscha
kelen niet begint te draaien?
. . . wasgoed van synthetische
vezels na het drogen statisch
geladen is?
. . . het wasgoed eventueel
niet droog genoeg werd?
. . . er pluizen worden ge
vormd?
-
Misschien werd het toestel niet
-
in de juiste volgorde ingeschakeld.
De lading bestond uit verschil
lende textielsoorten.
Door het droogproces komen er pluizen vrij, die zich vooral door
slijtage bij het dragen en wassen op het textiel hebben gevormd.
In de droogautomaat is die slijtage gering. Machinaal drogen heeft
dus eigenlijk geen invloed op de levensduur van uw textiel. Dit
werd door wetenschappelijk onderzoek uitgemaakt.
Herhaal het inschakelen. Zie ru
briek ‘Zo droogt u juist’.
Zit de stekker wel in het stop
–
contact?
Is de deur juist gesloten?
–
Werd de toets ‘I-aan/0-uit’ wel
–
ingedrukt?
Hebt u op de toets ‘START’
–
gedrukt?
Hebt u het startuitstel geacti
–
veerd? Het programma start
pas na afloop van dat uitstel.
Zijn de smeltstoppen van de
–
huisinstallatie bij het inschakelen van het toestel uitgesprongen? Zo ja, doe een beroep op uw handelaar of op
de technische dienst van
Miele.
–
Voeg bij de laatste spoelbeurt
in de wasautomaat wasverzachter toe. Zo neemt de statische lading af.
-
–
Kies bij de volgende droog
beurt een geschikt program
ma.
-
-
-
-
-
24
Wat gedaan als . . . ?
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . het droogproces erg lang
duurt?
. . . de trommelverlichting niet
aangaat?
. . . u de toesteldeur bij een
stroomonderbreking dient te
openen?
De ventilatie is ontoereikend (bv.
in een klein vertrek). Misschien
is de temperatuur ter plaatse
sterk gestegen.
Het toestel kan de lucht niet
afvoeren zoals het hoort.
Het wasgoed werd niet genoeg
uitgecentrifugeerd.
Die gaat enkel aan wanneer het
toestel ingeschakeld is. Eventueel is het gloeilampje defect.
Zet tijdens het drogen een
–
deur en/of venster open. Zo
stroomt er meer lucht naar
binnen.
Maak de pluizenzeef in de
–
deur schoon.
Zie na of de uitlaatopening
–
evt. niet geblokkeerd is
Verhoog evt. het centrifugeer-
–
toerental in de wasautomaat.
Het gloeilampje vervangen.
–
Zie tekst op het einde van
deze rubriek.
De toesteldeur openen. Zie
–
tekst op het einde van deze
rubriek.
25
Wat gedaan als . . . ?
Storingen en te verrichten controles die via controlelampjes of in het display worden aangeduid:
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . het controlelampje ‘ver
grendeld’ knippert na het
inschakelen van het toestel?
. . . het lampje ‘vergrendeld’
knippert tijdens het drogen
. . . het controlelampje ‘kreuk
beveiliging’ knippert?
. . . het controlelampje
‘Filter’ brandt?
. . . het controlelampje ‘Filter’
na het reinigen van de pluizenzeef nog steeds brandt?
-
De slotfunctie is geactiveerd.
U kan het programma niet van
start laten gaan.
Dit is geen storing. Het lampje gaat uit op het einde
Misschien gaat het over een
-
storing.
Temperaturen die merkbaar
onder het vriespunt liggen,
brengen de werking van het
toestel in het gedrang.
Belangrijk: schakel het toestel uit met de toets ‘I-aan/0-uit’.
De pluizenfilter in de deur is ver-
stopt.
De afvoerleiding is verstopt.
De luchtuitlaatopening (bv.
vensterrooster of muurbuis) is
verstopt of geblokkeerd.
Er stroomt te weinig lucht in het
toestel. Bv. in een klein vertrek.
De luchtafvoerleiding is zeer
lang.
Is de leiding erg lang, dan verlengt de programmaduur en ver
hoogt het stroomverbruik.
Zie rubriek ‘Elektronisch slot’.
van het programma.
Schakel het toestel uit en
–
daarna weer in.
Stel het toestel op in een
–
minder koud vertrek.
Kies en start een programma.
–
Zo het controlelampje weer
knippert, gaat het over een tech
nisch defect. Doe een beroep
op de technische dienst van
Miele.
– Maak na afloop van het pro-
gramma de pluizenzeef
schoon. Zie rubriek ‘Reiniging en onderhoud’.
–
Kijk de afvoerleiding en de
luchtuitlaatopening na.
–
Zet tijdens het drogen deuren of vensters open zodat er
genoeg lucht binnenstroomt.
–
Hou bij het berekenen van
de afvoerleiding rekening
met de lengte en de diameter van de leiding! Zie rubriek
‘Zo droogt u juist!’.
-
-
26
Wat gedaan als . . . ?
Storingen en te verrichten controles die via controlelampjes of in het display worden aangeduid:
Wat gedaan als . . . ? Oorzaak . . . Oplossing . . .
. . . deze tekens na de pro
grammastart in het display
verschijnen:
‘=== ... -== ...== ... -= ...’?
. . . het programma wordt afge
broken, het controlelampje
‘kreukbeveiliging’ aangaat en
er een ‘0’ verschijnt in het dis
play?
. . . het programma wordt afge
broken en er in het display ‘- -
-’ verschijnt?
. . . de resterende tijd in het
display even voor het einde
van het programma op ‘5’ blijft
staan en er tekens knipperen
(=5...-5...), maar de droogautomaat wel verder droogt?
Dit is geen storing. Zie rubriek ‘Display’.
-
Ligt er na de start van het programma geen wasgoed in de trom
-
mel, dan wordt dit door de electronic herkend. Het programma
wordt dan afgebroken. Dat gebeurt ook zo u een programma start
met droog wasgoed.
-
Zie ‘Wat gedaan als het droogproces erg lang duurt?’
-
Dit is geen storing. Er werd
meer was gedroogd dan bij de
laatste programma’s. Indien het
aantal kg wasgoed erg varieert,
kan de resterende tijd afwijkingen vertonen!
Het droogproces is nog niet afgesloten. Het programma heeft
meer tijd nodig dan de electronic bij de programmastart heeft
berekend. De tijdsaanduiding
blijft staan tot de gekozen
droogtegraad is bereikt.
-
27
Wat gedaan als . . . ?
De trommelverlichting werkt niet.
Het lampje vervangen:
Doe de toesteldeur open.
^
Zet het kapje stevig op zijn plaats.
Zo vermijdt u dat er vocht indringt,
wat kortsluiting kan veroorzaken.
Schakel het toestel uit door de stek
ker uit het stopcontact te trekken of
de smeltveiligheden uit te schakelen
voor u het lampje vervangt.
^
Schroef het afdekkapje aan de bin
nenzijde boven de vulopening af.
^
Vervang het lampje.
Koop reservelampjes die tegen hoge
temperaturen bestand zijn, bij uw han
delaar of in de Technische Dienst van
Miele.
De toesteldeur openen bij een
stroomonderbreking
-
-
Het vermogen van het lampje mag
niet hoger liggen dan wat op het
typeplaatje en op het kapje staat
aangegeven.
^
Zet het kapje weer op zijn plaats en
schroef het vast.
28
Technische Dienst
Herstellingen
Neem bij storingen die u zelf niet kan
verhelpen, contact op
met uw Miele-handelaar
–
of
met de technische dienst van Miele
–
Het adres en de telefoonnummers van
onze technische dienst vindt u op de
rugzijde van deze gebruiksaanwijzing.
Wanneer u op onze technische dienst
een beroep doet, geef dan altijd het
machinetype en -nummer op. Beide ge
gevens staan vermeld op het typeplaatje. Dat vindt u rechts onder de vulopening.
Voorbeeld:
Het programma updaten
(moderniseren)
Op het bedieningspaneel vindt u een
controlelampje met de markering ‘PC’.
Deze led dient de technische dienst als
contactpunt voor de actualisering van
het programma.
(PC = program correction).
Bij de aanpassing van de elektronische
besturing van uw toestel kan er dan
rekening worden gehouden met ontwik
kelingen in textielsoorten en droog
procédés.
Miele zal de mogelijkheid om een pro-
gramma te actualiseren tijdig bekendmaken.
-
-
29
Opstellen
Om een perfecte werking te waarborgen, moet de automaat horizontaal worden opgesteld. Door lichte afwijkingen
komt de goede werking van het toestel
echter nog niet in het gedrang.
Laat een spleet van 10 mm vrij tus
sen de onderkant van het toestel en
de vloer. Deze luchtspleet mag in
geen geval door afsluitlijsten, dik
tapijt e.d. worden versmald. Anders
is er geen voldoende toevoer van
koele lucht gewaarborgd!
Deze droogautomaat mag niet wor
den ingebouwd!
U kan deze droogautomaat met een
Miele-wasautomaat tot een was- en
droogzuil kombineren. Daarvoor is er
een tussenset* vereist.
Onderdelen met een * zijn in de technische dienst van Miele en bij uw
Miele-handelaar verkrijgbaar.
-
-
^
Oneffenheden in de vloer kan u weg
werken door aan de machinevoetjes
te draaien.
30
-
Installatie van de luchtafvoerleiding.
Deze droogautomaat mag enkel met
een luchtafvoerleiding worden ge
bruikt. Uitzondering: directe aanslui
ting naar buiten toe.
Vermijd bij de installatie:
– lange afvoerleidingen,
– een te groot aantal bochten,
– te smalle bochten.
Anders . . .
. . . vermindert het droogrendement,
. . . wordt er meer stroom verbruikt en
duurt het programma langer.
Gebruik bij de installatie:
– verzinkte ijzeren buizen,
– kunststof buizen,
– buigbare buizen.
Installeer de luchtafvoerbuis
-
Installatie opzij links of rechts
-
^ Verwijder enkel het deksel in het mid-
den van de opening.
– aan de achterzijde (in de fabriek
werd deze opening opengelaten) of
– aan de linker of rechter zijwand van
de droogautomaat.
Monteer de afvoerleiding zo dat
weggeblazen vochtige lucht niet
opnieuw wordt aangezogen.
Het is niet toegestaan de afvoerlei
ding op een schouw voor gas- of
steenkoolverwarming aan te sluiten.
Trek de stekker uit of schakel de
smeltveiligheden van uw installatie
uit voordat u het toestel installeert.
-
^
Sluit met dit deksel de aansluiting op
de achterzijde af.
Installatie van de luchtafvoerleiding
Voor de aansluiting van de afvoerbuis
wordt een aanpasstuk (Ø 100 mm)
meegeleverd.
^
Dat wordt in de afvoertuit gestoken.
Daarmee kunt u soepele afvoerlei
dingen vlotter aansluiten.
-
31
Installatie van de luchtafvoerleiding.
De weggeblazen lucht ondervindt wrij
vingsweerstand in de afvoerleiding.
Hoe korter de buis en hoe gladder de
binnenwand, hoe vlotter de lucht weg
stroomt. Dat heeft een gunstig effect op
stroomverbruik en programmaduur.
Extra buislengte
Bochten bieden meer weerstand dan
rechte buizen. Daarom wordt bij de
lengte van een bocht een getal bijge
teld: de bijkomende buislengte.
Zie tabel I.
Totale buislengte
Dit is de som van de werkelijke en de
extra buislengte.
Buisdiameter
Grotere buisdiameters verlagen de
weerstand. Pas dus bij langere buizen
een grotere diameter toe.
Berekening afvoerleiding:
Meet de lengte van de nodige afvoer
^
leiding:
Tel het aantal bochten. Hou daarbij
–
rekening met de soort, de buiging en
de straal. Zie tabel I.
Voeg de extra buislengte (als in tabel
–
I) bij de lengte van de voorziene af
voerleiding.
Uit tabel II kunt u de vereiste diame
–
ter van de afvoerleiding aflezen.
Opmerking:
Droogtijd en stroomverbruik veranderen
bij een totale buislengte tot 10 m, bij
100 mm Ø, niet. Bij wijdere buizen vermeerdert dat wel lichtjes. Hou voldoende rekening met de diameters uit tabel
II. Dan komt de werking van het toestel
met langere leidingen niet in het gedrang.
-
-
-
Tabel I
Soort bocht Buiging Bochtstraal R (mm) Extra buislengte (m)
Buigbare buis 90°
Gladde buis
Kunststof buis
Ovenbuis
Elleboog 2,5
Vouwbocht 90° 200 0,8
Muurbuis of vensteraansluiting met rooster
Muurbuis of vensteraansluiting met terugslagklep
Luchtafvoertuit links / rechts
Vlak kanaal
32
45°
90°
90°
45°
100 tot 500
100 tot 500
100
200
100
0,5
0,4
0,4
0,3
0,3
3,8
1,5
2
8
Installatie van de luchtafvoerleiding.
Tabel II
Totale buislengte Buisdiameter
0 - 20 m
20 - 30 m
30 - 43 m
43 - 60 m
100 mm
110 mm
120 mm
130 mm
Voor het volgende voorbeeld werden
buigzame afvoerbuizen voorzien. Bij
andere buissoorten verandert de extra
buislengte. Zie tabel I.
Voorbeeld:
Zijdelingse aansluiting links. . . . . . . 2 m
Lengte (L) . . . . . . . . . . . . . . . . . . 1,20 m
Onderste straal (R) . . . . . . . . . . . 0,50 m
Hoogte (H). . . . . . . . . . . . . . . . . . . . 1 m
Bovenste straal (R) . . . . . . . . . . . 0,50 m
Muurbuis met rooster . . . . . . . . . 3,80 m
Totale buislengte . . . . . . . . . . . . . . . 9 m
Resultaat:
100 mm Ø volstaat daar de lengte
onder de 20 m blijft, zoals op tabel II
aangegeven.
33
Installatie van de luchtafvoerleiding.
Aanbeveling bij opstelling van verschillende droogautomaten:
Installeer per droogautomaat een terugslagklep (R) direct op de gezamenlijke
luchtafvoerleiding. Er is een mits toeslag verkijgbaar toebehoren* (zie afb.
rechts) vereist. Zo vermijdt u reukoverdracht en vorming van condensatiewa
ter in toestellen die niet in werking zijn.
-
U kan hoogstens 5 droogautomaten op
een gezamenlijke luchtafvoerleiding
aansluiten. Pas in zo’n geval een grote
re buisdiameter (D) toe. Hoe groot die
diameter dient te zijn, vindt u in tabel III.
Tabel III
Aantal droog-
automaten
2
3
4-5
34
Factor waarmee
de diameter van de
buis (zie tabel II)
vergroot
1
1,25
1,50
-
1 Aansluiting op de gezamenlijke
luchtafvoerleiding*
2 Terugslagklep*
3 Bijkomend aanpasstuk*
4 Luchtafvoerslang*
^
Druk de terugslagklep (2) volledig in
het aanpasstuk (3).
Installatie van de luchtafvoerleiding.
De afvoer kan rechtstreeks naar buiten worden
geleid met een muurbuis of vensteraansluiting.
Deze onderdelen zijn in de technische dienst van
Miele en bij uw Miele-handelaar verkrijgbaar.
Voorbeeld: muurbuis
1. lijst
2. muurbuis
3. aansluitstuk
4. rooster
5. klep
6. houtschroef
7. muurplug
Bovenaanzicht:
Voorbeeld: vensteraansluiting
1. lijst
4. rooster
5. klep
8. spanstukjes (4x)
9. schroeven (4x)
Zijaanzicht:
1. muurbuis
2. soepele tussenring
Indien de muurbuis met een aansluitstuk aan de
muurzijde wordt gemonteerd, dient u de soepele
tussenring te gebruiken.
1. vensteraansluiting
2. aanpasstuk voor soepele buis
Vensteraansluiting in een plexiglas gemonteerd.
Bij gebruik van een voorhanden glazen ruit dient
u een opening van 125 mm Ø aan te brengen.
35
Installatie van de luchtafvoerleiding.
Aansluitvoorbeeld 1
Verschoven aansluiting (zijaanzicht) met een soe
pele afvoerslang op een afvoerschacht.
1. muurbuis A. =slang met spiraaldraad
2. aansluitstuk B. = soepele buis
3. tegen vocht beschermd afvoerkanaal
Aansluitvoorbeeld 3
Aansluiting van de kunststof afvoerbuis op de
droogautomaat (zijaanzicht).
Aansluitvoorbeeld 2
Verschoven aansluiting (zijaanzicht) met een
kunststof afvoerbuis op een muurbuis.
1. muurbuis
2. verloopstuk
3. kunststof afvoerbuis
(buitenwerkse Ø: 110 mm)
Aansluitvoorbeeld 4
Hoogte van de afvoertuit bij een was- en droogzuil.
1. kunststof afvoerbuis 2. verloopstuk
36
Uw droogautomaat is voorzien voor
aansluiting op eenfasige stroom 230 V,
50 Hz. Hij is uitgerust met een geaarde
stekker en een ca. 2 m lange kabel.
Elektrische aansluiting
De aansluiting mag uitsluitend gebeu
ren op een volgens de voorschriften
geïnstalleerd stopcontact met aarding.
Om de veiligheid te verhogen, verdient
het aanbeveling een verliesstroomscha
kelaar met een uitschakelstroom van
30 mA voor het toestel te schakelen.
Sluit uw toestel in geen geval aan op
verlengsnoeren. Zo vermijdt u brandri
sico’s.
Gegevens omtrent aansluitwaarde en
vereiste smeltstoppen vindt u op het typeplaatje. Vergelijk die zorgvuldig met
de gegevens van uw elektrische installatie.
-
-
-
37
Verbruik
Programma’s Lading Centrifugeertoerental
kg t.p.m. kWh minuten
WIT en BONT wasgoed
Extra droog 5 kg 1200
Kastdroog + 5 kg 1200
Kastdroog
Kastdroog 5 kg 1200
Strijkvochtig rr
Strijkvochtig rr 5 kg 1200
Mangelvochtig 5 kg 1200
KREUKHERSTELLEND wasgoed
Kastdroog
Strijkvochtig 2,5 kg 1000 1 kWh 30’
Speciale programma’s
Finish wol 1 kg - 0,2 kWh 3’
Ontkreuken 2,5 kg - 0,3 kWh 8’
(1)
(1)
5 kg 800 (70 % restvochtigheid) 3,3 kWh 85’
(1)
5 kg 800 (70 % restvochtigheid) 2,7 kWh 70’
2,5 kg 1000 (50 % restvochtigheid) 1,15 kWh 33’
(in een huishoudelijke
wasautomaat)
1400
1600
1400
1600
1400
1600
1400
1600
1400
1600
Stroomverbruik
3,2 kWh
3,05 kWh
2,8 kWh
2,7 kWh
2,6 kWh
2,3 kWh
2,6 kWh
2,45 kWh
2,2 kWh
2 kWh
1,85 kWh
1,55 kWh
1,6 kWh
1,5 kWh
1,2 kWh
Droogtijd
incl. afkoeltijd
81’
78’
72’
71’
67’
61’
67’
64’
58’
53’
50’
43’
43’
40’
33’
(1)
Testprogramma volgens EN 61121/A11.
Gegevens berekend volgens de norm EN 61121/A11.
Deze cijfers kunnen wijzigingen ondergaan onder meer door het verschil in tex
tielsoort, in het gewicht van het te drogen wasgoed, in de restvochtigheid na
het centrifugeren en door schommelingen in de stroomvoorziening.
38
-
Technische gegevens
Hoogte. . . . . . . . . . . . . . . . . . . . . . . . . .
Breedte . . . . . . . . . . . . . . . . . . . . . . . . .
Diepte (incl. afstand tot de wand) . . . . .
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . .
Trommelinhoud . . . . . . . . . . . . . . . . . . .
Capaciteit . . . . . . . . . . . . . . . . . . . . . . .
Aansluitspanning. . . . . . . . . . . . . . . . . .
Aansluitwaarde . . . . . . . . . . . . . . . . . . .
Smeltveiligheden . . . . . . . . . . . . . . . . . .
Stroomverbruik . . . . . . . . . . . . . . . . . . .
Verkregen labels . . . . . . . . . . . . . . . . . .
850 mm (verstelbaar +10/-5 mm)
595 mm
600 mm met deksel
49 kg
103 l
5 kg droog wasgoed
zie typeplaatje
zie typeplaatje
zie typeplaatje
zie rubriek ‘Verbruik’
radio- en T.V.-ontstoring
39
Wijzigingen voorbehouden/001 4001
Dit papier spaat het milieu doordat het uit 100 % chloorvrij gebleekte celstof bestaat.
Loading...
