Gebrauchsanweisung Ablufttrockner T 7736

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 639 650

Page 2

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Energie einsparen

So können Sie eine unnötige Verlänge rung der Trockenzeit und einen erhöh ten Energieverbrauch vermeiden:

Lassen Sie die Wäsche mit maxima

–

ler Schleuderdrehzahl im Waschau tomaten schleudern. Sie können etwa 30 % Energie und Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.

Nutzen Sie für das jeweilige Trocken

–

programm die maximale Beladungs menge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.

– Sorgen Sie beim Trocknen für eine

ausreichende Raumbelüftung.

– Reinigen Sie nach jedem Trocknen

das Flusensieb.

– Kontrollieren Sie regelmäßig die Ab-

luftleitung und deren Bestandteile auf mögliche Flusenverstopfungen und entfernen Sie diese gegebenen falls.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie ren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

–

Vermeiden Sie viele Bögen oder Bie gungen bei der Installation der Ab luftleitung.

Page 3

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienung des Trockners. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende ................................................10

Wäschepflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Pflegesymbole ....................................................12

Tipps zum Trocknen ...............................................12

So trocknen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Kurzanweisung ...................................................13

Extras/Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Schonen.........................................................16

Summer .........................................................16

Startvorwahl ......................................................16

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Programmablauf ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Laufendes Programm ..............................................20

- umwählen ....................................................20

- abbrechen und neues Programm wählen ...........................20

- abbrechen und Wäsche entnehmen ...............................20

Startvorwahl ändern................................................20

Wäsche nachlegen oder entnehmen...................................20

Restzeit .........................................................20

Elektronische Schlossfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Flusensieb reinigen ................................................22

Gittersiebe reinigen ................................................23

Trockner reinigen..................................................23

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Was tun, wenn...?................................................24

Prüf- und Störungsmeldungen........................................24

Sonstige Störungen ................................................26

Glühlampe austauschen ............................................29

Page 4

Inhalt

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Reparaturen ......................................................30

Programmaktualisierung (Update) ....................................30

Garantiebedingungen und Garantiezeit ................................30

Nachkaufbares Zubehör ............................................30

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Vorderansicht.....................................................31

Rückansicht ......................................................32

Aufstellungsort ....................................................32

Trockner zum Aufstellungsort tragen ................................32

Wasch-Trocken-Säule............................................32

Trockner ausrichten .............................................33

Aufstellungsraum belüften ........................................33

Elektroanschluss ..................................................34

Installation der Abluftleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Grundsätze ......................................................35

Gesamtrohrlänge berechnen.........................................36

Installationsmöglichkeiten am Trockner ................................37

a Abluftleitungssystem mit flexibler Abluftleitung.........................38

b Abluftleitungssystem aus gesteckten Rohren..........................40

c Mauerrohr-Direktanschluss .......................................41

d Abluftsammelleitung .............................................42

Wasch-Trocken-Säule ..............................................43

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Restfeuchte des Programms "Baumwolle" ändern ........................47

Restfeuchte des Programms "Pflegeleicht" ändern ........................48

Knitterschutz einstellen .............................................49

Summerlautstärke einstellen .........................................50

Restfeuchte des Programms "Automatic" ändern .........................51

Abkühlzeitverlängerung einstellen.....................................52

Standby einstellen .................................................53

Memory-Funktion einstellen ..........................................55

Funktion der Luftwegeanzeige ändern .................................56

Quittierungston einstellen ...........................................57

Leitwerteinstellung ändern...........................................58

Trockenstufen-Schritte hinzufügen ....................................59

Page 5

Sicherheitshinweise und Warnungen

Lesen Sie unbedingt diese Ge

brauchsanweisung.

Dieser Trockner entspricht den vor geschriebenen Sicherheitsbestim mungen. Ein unsachgemäßer Ge brauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwen

dung

Verwenden Sie den Trockner aus

schließlich im privaten Haushalt und nur zum Trocknen von in Wasser gewa

schenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet aus gewiesen sind.

Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestim mungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Personen, die aufgrund ihrer physi

schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich

in der Nähe des Trockners aufhalten. Lassen Sie Kinder nie mit dem Trockner spielen.

Kinder dürfen den Trockner nur

ohne Aufsicht benutzen, wenn ihnen die Bedienung des Trockners so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mög liche Gefahren einer falschen Bedie nung erkennen können.

Page 6

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie den Trockner vor

der Aufstellung auf äußere sichtbare Schäden. Einen beschädigten Trockner nicht auf stellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners

unbedingt die Anschlussdaten (Absi cherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elek tronetzes vergleichen. Erfragen Sie die se im Zweifelsfalle bei einer Elek tro-Fachkraft.

Die elektrische Sicherheit dieses

Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheitsgrün

den keine Verlängerungskabel (Brand gefahr durch Überhitzung).

Defekte Bauteile dürfen nur gegen

Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in vollem Umfang die Sicherheitsanforderungen

erfüllen, die wir an unsere Geräte stel

len.

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer

zu vermeiden.

Im Fehlerfall oder bei der Reinigung

und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

– der Netzstecker des Trockners gezo-

gen ist oder

– die Sicherung der Hausinstallation

ausgeschaltet ist oder

– die Schraubsicherung der Hausin-

stallation ganz herausgeschraubt ist.

Der Einbau und die Montage dieses

Trockners an nicht stationären Aufstel lungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen

für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Durch unsachgemäße Reparaturen

können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fach kräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.

Nehmen Sie keine Veränderungen

am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Page 7

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Weil Brandgefahr besteht, dürfen

Textilien dann nicht getrocknet werden, wenn sie

ungewaschen sind.

–

nicht ausreichend gereinigt sind und

–

öl-, fetthaltige oder sonstige Rück stände aufweisen (z.B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstentzündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.

– mit feuergefährlichen Reinigungsmit-

teln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z.B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.

–

mit Haarfestiger-, Haarspray-, Nagel lackentferner- oder ähnlichen Rück ständen behaftet sind.

Weil Brandgefahr besteht, dürfen

Textilien oder Produkte niemals ge trocknet werden,

wenn industrielle Chemikalien für die

–

Reinigung benutzt worden sind (z.B. in einer Chemischen Reinigung).

die überwiegend Schaumgummi-,

–

Gummi- oder gummiähnliche Anteile enthalten. Das sind z.B. Produkte aus Latexschaumgummi, Duschhau ben, wasserdichte Textilien, gum mierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflo cken.

– die mit Füllungen versehen und be-

schädigt sind (z.B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.

Der Heizphase folgt bei vielen Pro-

grammen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z.B. Vermeidung einer Wäscheselbstentzün dung). Erst hiernach ist das Programm

beendet.

Die Wäsche immer direkt und komplett nach Programmende entnehmen.

Waschen Sie deshalb solche beson ders stark verschmutzten Textilien besonders gründlich: Genügend Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals wa schen.

Warnung: Den Trockner niemals vor

Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäsche stücke werden sofort entnommen und so ausgebreitet, dass die Wärme abge geben werden kann.

Weichspüler oder ähnliche Produkte

sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.

Page 8

Sicherheitshinweise und Warnungen

Dieser Trockner darf nicht ohne Flu

sensieb oder mit beschädigtem Flusen sieb betrieben werden.

Das Flusensieb muss regelmäßig

gereinigt werden!

Dieser Trockner darf nicht ohne Ab

luftleitung betrieben werden.

Dieser Trockner darf nicht an einem

fremd genutzten Kamin angeschlossen werden.

Stellen Sie den Trockner nicht in

frostgefährdeten Räumen auf. Bereits Temperaturen um dem Gefrierpunkt be einträchtigen die Funktionsfähigkeit des Trockners. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Kontrollieren Sie regelmäßig alle Be-

standteile der Abluftleitung (z.B. Mauerrohr, Außengitter, Biegungen usw.) auf Luftdurchlässigkeit. Es können sich Flusen ablagern, durch die das Ausblasen der Luft behindert wird. Ist eine bereits genutzte Abluftleitung vorhanden, sollte sie kontrolliert wer den, bevor sie am Trockner installiert wird.

Erstickungs- und Vergiftungsge

fahr durch Zurücksaugen von Abgasen besteht, wenn Gas-Durchlauferhitzer, Gas-Raumheizung, Kohleofen mit Ka minanschluss usw. im selben Raum oder in der Wohnung oder in benach barten Räumen installiert sind und der Unterdruck 4 Pa oder mehr beträgt. Vermeiden Sie Unterdruck durch eine ausreichende Raumbelüftung, z.B. durch

unverschließbare Belüftungsöffnun

–

gen in der Außenwand oder

einen Fensterschalter:

–

Dieser Trockner lässt sich nur bei geöffnetem Fenster einschalten.

Den gefahrlosen Betrieb sowie die Vermeidung von Unterdruck von 4 Pa oder mehr sollten Sie sich auf jeden Fall von Ihrem Schornsteinfegermeister bestätigen lassen.

Halten Sie den Aufstellraum des

Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Luft begünstigen Verstopfungen.

Die Abluft darf nicht in einen in Be

trieb befindlichem Rauch- oder Abgas kamin und nicht in einen Schacht ge führt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstät ten dient. Es besteht sonst die Gefahr, dass Rauch oder Abgas zurückge drückt wird.

Page 9

Sicherheitshinweise und Warnungen

Stützen oder lehnen Sie sich nicht

auf die Tür. Dieser Trockner kann sonst umkippen.

Schließen Sie die Tür nach jedem

Trocknen. So können Sie vermeiden, dass

Kinder versuchen, in den Trockner

–

zu klettern oder Gegenstände darin zu verstecken.

Kleintiere in den Trockner klettern.

–

Den Trockner nicht nass abspritzen.

Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Miele kann nicht für Schäden verant wortlich gemacht werden, die infol ge von Nichtbeachtung der Sicher heitshinweise und Warnungen verur sacht werden.

Page 10

Bedienung des Trockners

Bedienungsblende

a Display b Taste Startvorwahl

Diese Taste hat eine Doppelfunktion:

- Dauer der Lüften-Programme wählen.

- Startvorwahlzeit wählen.

c Taste Summer

Das Programmende wird akustisch mitgeteilt.

d Prüf-/Störungskontrolle

Beschreibung: Siehe Kapitel "Stö rungshilfen / Kundendienst".

e Taste Start/Stop

Hiermit wird das gewählte Programm gestartet oder ein gestartetes Pro gramm abgebrochen. Die Taste blinkt bei Programmwahl, sie leuchtet nach Programmstart.

f Taste Schonen

Empfindliche Textilien werden mit niedriger Temperatur getrocknet.

g Taste für Trockenstufen

Kontrollleuchten kennzeichnen die gewählte Trockenstufe.

h Programmwähler

Kontrollleuchten kennzeichnen das gewählte Programm.

i Taste Tür

Unabhängig von der Stromversor gung können Sie die Tür mit dieser Taste öffnen.

j Taste Ein/Aus

Hiermit wird der Trockner ein- und ausgeschaltet.

Page 11

Bedienung des Trockners

Display

Über das Display werden folgende Funktionen angewählt:

Startvorwahl.

–

Dauer der Lüften-Programme.

–

Programmierfunktionen.

–

Außerdem wird im Display angezeigt:

die Programmdauer.

–

der Programmablauf:

–

Trocknen Kaltluft Ende.

– Prüf- und Störungsmeldungen.

Programmdauer / Restzeitprognose

Bei Programmwahl wird die voraussichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu betrachten.

Aufgrund dieser Faktoren kann die Restzeitprognose immer wieder unter schiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raumtemperatur oder Spannungs schwankungen im Elektronetz.

Ebenso können die Finish- und Glätten programme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

Startvorwahl

Die gewählte Startvorwahlzeit wird an gezeigt.

Nach dem Programmstart wird die Startvorwahlzeit heruntergezählt.

Nach Ablauf der Startvorwahlzeit startet das Programm, und im Display erscheint die wahrscheinliche Programmdauer.

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Trockner an Ihre individuellen Bedürfnisse anpassen. Im Programmierstatus wird die angewählte Funktion im Display angezeigt.

Deshalb passt sich die lernfähige Elek tronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während des Trocknens permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Page 12

Wäschepflege

Pflegesymbole

Trocknen

q normale/höhere Temperatur r reduzierte Temperatur:

Schonen wählen (für empfindliche Textilien)

s nicht trocknergeeignet

Bügeln und Mangeln

I sehr heiß H heiß G nicht sehr heiß J nicht bügeln/mangeln

Tipps zum Trocknen

– Beachten Sie immer die maximale

Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Durch Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

–

Keine tropfnassen Textilien trocknen! Textilien nach dem Waschen min destens 30 Sekunden anschleudern.

–

Beladungsmix aus Baumwolle, Bunt wäsche, pflegeleichten Textilien im Programm Automatic trocknen.

–

Jacken öffnen mäßig durchtrocknen.

–

Wolle und Wollgemische Verfilzen und Schrumpfen. Behan deln Sie diese Textilien nur im Pro gramm Finish Wolle.

, damit diese gleich

neigen zum

Das innere Feingewebe daunenge

–

füllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie die se Textilien nur im Programm Glät ten.

Reine Leinengewebe

–

wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrau en. Behandeln Sie diese Textilien nur im Programm Glätten.

Gewirkte Textilien (z.B. T-Shirts, Un

–

terwäsche) laufen - je nach Qualität bei der ersten Wäsche oft ein. Des halb: Diese Textilien nicht übertrock nen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.

– Die Knitterbildung in pflegeleichten

Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z.B. Oberhemden, Blusen). In Zweifelsfällen die Beladung durch Aufteilen verringern. Benutzen Sie das Programm Ober

hemden.

–

Gestärkte Wäsche nen. Dosieren Sie für den gewohnten

Appretureffekt jedoch die doppelte

Menge Stärke.

–

Neue farbige Textilien ten Trocknen gründlich separat wa schen. Diese nicht zusammen mit hellen Textilien trocknen, weil sie ab färben können (auch auf Kunststoff bauteile im Trockner). Ebenso kön nen sich auf die Textilien andersfar bige Flusen legen.

nur trocknen,

können Sie trock

vor dem ers

Page 13

So trocknen Sie richtig

Kurzanweisung

Die mit Zahlen (A, B, C, ...) gekenn zeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

A Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach... . . . gewünschter Trockenstufe, . . . Faser- und Gewebeart, . . . gleicher Größe, . . . gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

Entfernen Sie Fremdkörper wie

Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

– Damit keine Textilfüllungen herausfal-

len, Säume und Nähte prüfen.

C Trockner beladen

Drücken Sie zum Öffnen Taste Tür.

Legen Sie die Wäsche aufgelockert

in die Trommel.

Beachten Sie die maximalen Bela dungsmengen im Kapitel "Pro grammübersicht". Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

Kontrollieren Sie vor dem Schließen,

ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

–

Haken und Ösen schließen.

–

Textilgürtel und Schürzenbänder zu sammenbinden.

–

Gelöste Formbügel von BHs vernä hen oder entfernen.

B Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie einsparung).

Drücken Sie zum Einschalten die Taste Ein/Aus.

Keine Wäscheteile einklemmen, weil

diese sonst beschädigt werden.

Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch an lehnen und zudrücken.

Page 14

So trocknen Sie richtig

D Programm wählen

Wählen Sie das gewünschte Pro

gramm.

Die Kontrollleuchte des gewählten Programms leuchtet. Zusätzlich können Kontrollleuchten der Trockenstufen oder Extras leuchten und Zeiten angezeigt werden.

Trockenstufenprogramme

– Baumwolle, Pflegeleicht, Synthetic,

Automatic, Oberhemden, Jeans

Hinweis: Die im Display dargestellte Dauer variiert bei jeder neuen Pro grammwahl (Restzeitprognose)!

Programme Finish Wolle, Glätten:

unveränderbar.

–

Programme Lüften warm/kalt

Die Kontrollleuchte der Taste Startvor wahl blinkt bei Anwahl Lüften kalt oder Lüften warm.

Drücken Sie die Taste Startvorwahl

so oft, bis die gewünschte Zeit im Display erscheint (Lüften kalt / Lüften warm).

Die Anwahl erfolgt in Schritten von 20/i5 Minuten bis zu i:00/2:00 Stunden.

E Extras/Startvorwahl wählen

^ Sie können durch Tastendruck wäh-

len: Schonen, Summer, Startvorwahl (siehe Kapitel "Extras/Startvorwahl"). Der Knitterschutz (siehe nächste Sei te) ist dauerhaft eingeschaltet.

Drücken Sie die Taste für die Tro ckenstufe so oft, bis die entsprechen de Kontrollleuchte leuchtet.

Bei Baumwolle sind alle Trockenstufen wählbar, bei den übrigen Programmen ist die Auswahl begrenzt.

Aber: Startvorwahl in Kombination mit den Programmen Lüften warm, Lüften kalt ist nicht möglich.

Page 15

So trocknen Sie richtig

F Programm starten

Während der Programmwahl blinkt die Taste Start/Stop. Das Blinken bedeutet, dass ein Programm gestartet werden kann.

Drücken Sie die Taste Start/Stop.

Die Taste Start/Stop leuchtet.

Im Display erscheint Trocknen und die Restzeit wird heruntergezählt.

Vor Programmende

Der Heizphase folgt die Abkühlphase (Kaltluft erscheint im Display). Erst nach Abschluss der Abkühlphase ist das Programm beendet. Keine Abkühlphase besitzen diese Programme: Finish Wolle, Glätten.

G Programmende - Wäsche entneh

men

0 und Ende kennzeichnen im Display das Programmende. Der Summer er tönt in Intervallen (wenn gewählt).

Die Trommel dreht sich in Intervallen, wenn Sie die Textilien nicht sofort ent nehmen (Knitterschutz). So werden Knitterfalten vermieden. Dauer: 2 h (nicht bei Finish Wolle).

Drücken Sie die Taste Tür.

Öffnen Sie die Tür.

^ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Energieeinsparung).

Drücken Sie zum Ausschalten die Taste Ein/Aus.

Reinigen Sie das Flusensieb.

Schließen Sie die Tür.

Page 16

Extras/Startvorwahl

Schonen

Empfindliche Textilien (mit Pflegesym bol r, z.B. aus Acryl) werden mit nied rigerer Temperatur und längerer Dauer getrocknet.

Bei einigen Programmen ist Schonen dauerhaft eingeschaltet (nicht abwähl bar).

Summer

Am Programmende ertönt ein akusti sches Signal (für max.1hinInterval len).

Der Dauerwarnton bei Fehlermeldungen ist unabhängig vom ein- oder ausgeschalteten Summer.

Startvorwahl

Mit der Startvorwahl können Sie einen späteren Programmstart wählen. Der Programmstart kann von 30 Minuten bis maximal 24 Stunden verzögert werden. Dadurch können Sie z.B. günstige Nachtstromtarife nutzen.

Nach Programmwahl:

Drücken Sie so oft die Taste Startvor wahl, bis die gewünschte Zeit im Dis

play erscheint.

–

Die Kontrollleuchte Startvorwahl blinkt.

Starten

Drücken Sie die Taste Start/Stop.

Die Kontrollleuchte Startvorwahl

–

leuchtet.

Die Startvorwahl zählt folgendermaßen bis zum Programmstart herunter:

Über I0^ in ganzen Stunden.

–

Unter I0^ in Minuten.

–

Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Startvorwahl löschen/ändern

^ Drücken Sie die Taste Start/Stop.

Die Startvorwahl ist gelöscht.

^ Drücken Sie so oft die Taste Startvor-

wahl, bis die gewünschte Zeit im Dis-

play erscheint.

^ Drücken Sie die Taste Start/Stop.

Die Startvorwahl beginnt aufs Neue.

Wäsche nachlegen

Solange die Startvorwahl herunterzählt, können Sie noch Wäsche nachlegen:

Trockner ausschalten.

Tür öffnen und Wäsche nachlegen.

Tür schließen und Trockner einschal ten.

–

Die Anwahl erfolgt: Bis I0^ in 30-Minutenschritten, über I0^ in Stundenschritten.

–

Bei dauerhaftem Drücken der Taste Startvorwahl läuft die Zeit automa tisch bis max. 24^ hoch.

Page 17

Programmübersicht

Baumwolle maximal 6 kg* Extratrocken, Schranktrocken**

Textilien Ein- und mehrlagige Textilien aus Baumwolle.

Zum Beispiel: Frottierhandtücher, Frottierbademäntel, T-Shirts, Unter wäsche, Biberbettwäsche, Säuglingswäsche.

Hinweis

Schonen Für empfindliche Textilien mit Pflegesymbol r dazuwählen.

Bügelfeucht **, Mangelfeucht

Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä

Hinweis – Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht. Schonen Für empfindliche Textilien mit Pflegesymbol r dazuwählen.

Pflegeleicht maximal 3 kg* Schranktrocken**, Bügelfeucht

Textilien Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.

Hinweis – Für besonders knitterarmes Trocknen Bügelfeucht wählen und die

Schonen Für empfindliche Textilien mit Pflegesymbol r dazuwählen.

Synthetic maximal 2 kg* Schranktrocken, Bügelfeucht

Textilien Empfindliche Textilien aus synthetischen Fasern, Mischgewebe,

Schonen Nicht abwählbar.

* Gewicht der Trockenwäsche ** Hinweis für Prüfinstitute: Programmeinstellung für die Prüfung

Extratrocken für unterschiedliche, mehrlagige und besonders dicke

–

Textilien wählen. Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche)

–

nicht Extratrocken trocknen - sie können einlaufen.

sche, Bettwäsche, gestärkte Wäsche.

Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.

Beladung auf 1,5 kg* reduzieren.

–

Textilien werden bei Bügelfeucht in Abhängigkeit von der Textilart und Beladung knitterarm getrocknet.

Kunstseide oder pflegeleicht ausgerüsteter Baumwolle, z.B. Ober hemden, Blusen, Dessous, Textilien mit Applikationen.

nach Norm EN 61121 (ohne Schonen)

Page 18

Programmübersicht

Finish Wolle maximal 2 kg*

Textilien Wolltextilien. Hinweis

Schonen Nicht abwählbar.

Glätten maximal 3 kg*

Textilien

Hinweis

Schonen Nicht abwählbar.

Automatic maximal 3,5 kg* Schranktrocken, Bügelfeucht

Textilien Beladungsmix aus Textilien für die Programme Baumwolle und Pfle-

Oberhemden maximal 2 kg* Schranktrocken, Bügelfeucht

Textilien Hemden und Hemdblusen. Schonen Für empfindliche Textilien mit Pflegesymbol r dazu wählen.

Jeans maximal 3 kg* Schranktrocken, Bügelfeucht

Textilien Jeansstoff wie Hosen, Jacken, Röcke oder Hemden. Schonen Für empfindliche Textilien mit Pflegesymbol r dazuwählen.

* Gewicht der Trockenwäsche

Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger,

–

aber nicht fertig getrocknet. Textilien nach Programmende sofort entnehmen und an der Luft

–

trocknen lassen.

Baumwoll- oder Leinengewebe.

–

Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe

–

tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden. Programm zur Reduzierung von Knittern nach vorherigem Schleu

–

dern im Waschautomaten.

– Textilien nach Programmende sofort entnehmen und an der Luft

trocknen lassen.

geleicht.

Page 19

Programmübersicht

Lüften kalt maximal 6 kg*

Textilien

Lüften warm maximal 6 kg*

Textilien

Hinweis Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probieren

Tipp Nutzen Sie Lüften warm zur Beseitigung oder Reduzierung von uner

Schonen Für empfindliche Textilien mit Pflegesymbol r dazuwählen.

* Gewicht der Trockenwäsche

Alle Textilien, die durchlüftet werden sollen.

–

Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffen

–

heit ungleichmäßig trocknen: Z.B. Jacken, Kissen und voluminöse Textilien.

Trocknen einzelner Wäschestücke: Z.B. Badetücher, Badekleidung,

–

Spültücher.

fest, welche Zeit am besten geeignet ist.

wünschten Gerüchen in sauberer Baumwollbekleidung (Laufzeit: 1/2-1 Stunde). Der Auffrischungseffekt wird verstärkt, wenn Sie die Textilien vor dem Lüften anfeuchten oder trocknergeeignete Frischetücher aus dem Fachhandel verwenden. Bei Synthetikanteilen fällt die Geruchsreduzierung allerdings geringer aus.

Page 20

Programmablauf ändern

Laufendes Programm

- umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Um ein neues Programm wählen zu können, müssen Sie das Programm ab brechen.

- abbrechen und neues Programm wählen

Drücken Sie die Taste Start/Stop.

Die Textilien werden noch für einige Minuten abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht wurde.

Wenn Sie währenddessen erneut die Taste Start/Stop drücken, erscheint Ende.

^ Schalten Sie den Trockner aus.

^ Schalten Sie den Trockner ein.

Wählen und starten Sie direkt ein neues Programm.

Startvorwahl ändern

Siehe unter "Startvorwahl".

Wäsche nachlegen oder entnehmen

Drücken Sie die Taste Tür.

Öffnen Sie die Tür.

Verbrennungsgefahr:

Berühren Sie nicht die Trommelrück seite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

^ Legen Sie Wäsche nach oder ent-

nehmen Sie einen Teil der Wäsche.

^ Schließen Sie die Tür.

^ Drücken Sie die Taste Start/Stop.

Restzeit

Bei Änderung des Programmablaufs kann anschließend die im Display angezeigte Restzeit von der tatsächlichen Trockenzeit abweichen.

- abbrechen und Wäsche entnehmen

Siehe nachfolgend: "Wäsche nachle gen oder entnehmen".

Schalten Sie den Trockner nach dem Schließen der Tür aus.

Page 21

Elektronische Schlossfunktion

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung.

Wenn Sie wünschen, können Sie die Schlossfunktion einschalten.

Die elektronische Schlossfunktion ver riegelt die Elektronik des Trockners. Der Trockner kann eingeschaltet wer den, aber kein Programmstart ist mög lich.

In diesem Fall blinkt die Kontroll

–

leuchte Schonen und das Schlüssel symbol 0-§ erscheint im Display.

Die Tür können Sie jederzeit öffnen, sie wird nicht verriegelt.

Verriegeln

Voraussetzung

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Schonen und

halten Sie diese bis zum Schritt E gedrückt.

B Drücken Sie die Taste jk hinein.

Die Kontrollleuchte Automatic leuchtet.

D Drehen Sie den Programmwähler

langsam und Schritt für Schritt um sechs Positionen entgegen dem Uhr zeigersinn. Die sechs Programm-Kontrollleuch ten müssen nacheinander leuchten.

Die Kontrollleuchte der Taste Schonen blinkt und das Schlüsselsymbol 0-§ er scheint im Display.

E Taste Schonen loslassen.

Die Schlossfunktion ist eingeschaltet.

Sie können den Trockner ausschal

ten.

Entriegeln

Voraussetzung

– Der Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

^ Die Vorgehensweise ist wie bei "Ver-

riegeln". Führen Sie die Schritte A bis E durch.

Bei Schritt E blinkt die Kontrollleuchte der Taste Schonen nicht mehr und das Schlüsselsymbol 0-§ erlischt.

Die Schlossfunktion ist ausgeschaltet.

C Drehen Sie den Programmwähler

langsam und Schritt für Schritt um drei Positionen im Uhrzeigersinn. Die drei Programm-Kontrollleuchten müssen nacheinander leuchten.

Page 22

Reinigung und Pflege

Flusensieb reinigen

Das Flusensieb in der Türkappe fängt anfallende Flusen auf. Reinigen Sie es nach jedem Trocknen*.

* Kontrollieren Sie das Flusensieb zusätzlich dann, wenn die Kontroll leuchte Luftwege reinigen leuchtet.

Trockenreinigung Tipp: Flusen können Sie berührungsfrei

mit dem Staubsauger absaugen.

Streifen oder saugen Sie die Flusen

von der Siebfläche ab.

^ Entfernen Sie die Flusen aus dem

Hohlraum in der Türkappe mit einer Flaschenbürste oder dem Staubsauger.

^ Reinigen Sie die Dichtung (2) an der

Türkappe rundherum mit einem feuchten Tuch.

Ziehen Sie das Flusensieb (1) aus der Türkappe heraus.

^ Schieben Sie das Flusensieb richtig

herum bis zum Anschlag in die Tür kappe und schließen Sie die Tür.

Nassreinigung

Das Flusensieb sollten Sie zusätzlich nur dann nass reinigen, wenn es stark verklebt oder verstopft ist.

Reinigen Sie das Flusensieb unter fließendem heißen Wasser.

Trocknen Sie das Flusensieb mit Vor sicht gründlich ab.

Page 23

Reinigung und Pflege

Gittersiebe reinigen

Reinigen Sie von Zeit zu Zeit die Gitter siebe in der Einfüllöffnung der Tür so wie den Luftführungsbereich unterhalb der Gittersiebe.

^ Drehen Sie am linken und rechten

Gittersieb den Knebel a (bis zum deutlichen Rasten).

^ Ziehen Sie die Gittersiebe (am Kne-

bel gefasst) zur Mitte hin heraus b.

Trockner reinigen

Trockner vom Elektronetz trennen.

Gehäuse, Bedienungsblende und

Dichtung der Türkappe nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge reinigen.

Edelstahl (z.B. die Trommel) können

Sie mit geeignetem Edelstahl-Putz mittel reinigen.

Keine Scheuermittel, lösemittelhalti gen Reiniger, Glas- oder Allzweck reiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

^ Trocknen Sie alle Teile mit einem wei-

chen Tuch ab.

Reinigen Sie die Gittersiebe unter fließendem heißen Wasser und trock nen Sie diese ab.

Reinigen Sie ebenfalls den Luftfüh rungsbereich unterhalb der Gittersie be, z.B. mit dem Staubsauger.

Setzen Sie die Gittersiebe unten ein und drücken diese oben an.

Verriegeln Sie beide Knebel (bis zum deutlichen Rasten).

Page 24

Störungshilfen

Was tun, wenn...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen

Problem Ursache Behebung Programmabbruch.

0 und Ende erscheinen im Display.

Der Summer ertönt.

0-§ erscheint im Display.

Kontrollleuchte Scho nen blinkt.

Programmabbruch. Der Summer ertönt. Möglicherweise blinkt

im Display Kaltluft oder Ende.

Das ist keine Störung. Bei einigen Programmen

erfolgt bei Unter- oder Nichtbeladung ein Programmabbruch. Ebenso kann das bei bereits getrockneten Wäscheteilen passieren.

Die Schlossfunktion ist eingeschaltet.

Die Ursache lässt sich nicht unmittelbar feststel len.

Trocknen Sie einzelne Wäscheteile mit dem Programm Lüften warm.

– Öffnen und schließen

Sie die Tür.

Wenn Sie trocknen wollen, müssen Sie die Schlossfunktion ausschal ten (siehe Kapitel "Elek tronische Schlossfunkti on").

–

Schalten Sie den

Trockner aus und ein.

–

Starten Sie ein Pro gramm.

Erfolgen Programmab bruch und Fehlermel dung, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.

Page 25

Störungshilfen

Problem Ursache Behebung Kontrollleuchte Luftwe

ge reinigen leuchtet.

Programmabbruch. Kontrollleuchte Luftwe

ge reinigen leuchtet. Der Summer ertönt.

Dieser Trockner arbeitet

nicht optimal oder nicht wirtschaftlich. Mögliche Ursache: Ver stopfungen durch Flusen oder Waschmittelrück stände.

Eventuell ist die Abluftleitung sehr lang, was aber keine Störung ist.

Die möglichen Ursachen und deren Behebung

sind oben beschrieben.

In der Regel genügt es,

–

das Flusensieb zu rei nigen.

Sollte es nicht ausrei chen, dann prüfen Sie alle möglichen Ursa chen, die nachfolgend unter "Der Trockenvor gang dauert sehr lange oder wird sogar abge brochen." beschrieben sind.

Prüfmeldung löschen:

– Tür öffnen und schlie-

ßen bei eingeschaltetem Trockner.

Bei einer sehr langen Abluftleitung müssen Sie mit längeren Programmzeiten und erhöhtem Energieverbrauch rechnen.

Die Kontrollleuchte Luft- wege reinigen können Sie deaktivieren (Kapitel "Pro grammierfunktionen").

–

Versuchen Sie das Pro blem zu beheben, wie oben beschrieben.

–

Erscheint die Problem meldung erneut, rufen Sie den Kundendienst.

Page 26

Störungshilfen

Sonstige Störungen

Problem Ursache Behebung Der Trockenvor

gang dauert sehr lange oder wird sogar abgebro chen.

Eventuell leuchtet trotz gereinigtem Flusensieb wie der die Kontroll leuchte: Luftwege

reinigen

Die Wäsche wur de nicht zufrie denstellend ge trocknet.

Bitte prüfen Sie alle möglichen Ursachen und schalten

Sie den Trockner aus und wieder ein.

Die Belüftung ist unzurei

chend, weil z.B. der Aufstell raum sehr klein ist.

Das Flusensieb ist mit Flusen verstopft.

Die Abluftleitung oder deren

Mündung ist mit Flusen ver stopft.

Die Textilien wurden nicht genügend ausgeschleudert.

Der Trockner ist überladen. Berücksichtigen Sie die ma-

Aufgrund metallischer Reiß verschlüsse ist der Feuchte grad der Wäsche nicht exakt ermittelt.

Die Beladung bestand aus

unterschiedlichen Geweben.

Öffnen Sie Tür oder Fenster,

damit Luft nachströmt.

Entfernen Sie die Flusen.

Kontrollieren Sie alle Be

–

standteile der Abluftleitung

(z.B. Mauerrohr, Außengit ter, Bögen oder Biegungen usw.) auf Luftdurchlässigkeit.

– Entfernen Sie die Flusen. Schleudern Sie zukünftig die

Textilien im Waschautomaten mit höherer Drehzahl.

ximale Beladungsmenge pro Trockenprogramm.

–

Öffnen Sie künftig die

Reißverschlüsse.

Tritt das Problem erneut auf, trocknen Sie Textilien mit lan gen Reißverschlüssen zu künftig nur im Warmluftpro gramm.

–

Trocknen Sie mit Warmluft nach.

–

Wählen Sie demnächst ein geeignetes Programm.

Page 27

Störungshilfen

Problem Ursache Behebung Wäschestücke aus syn

thetischen Fasern sind nach dem Trocknen sta tisch aufgeladen.

Es haben sich Flusen gebildet.

Synthetisches neigt zu

statischen Aufladungen.

Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Tragen oder zum Teil beim Waschen auf den Textilien gebildet haben. Die Beanspru chung der Textilien im Trockner dagegen ist in Bezug auf deren Haltbarkeit gering.

Ein beim Waschen ver wendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.

Anfallende Flusen werden im Flusensieb aufgefan gen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").

Page 28

Störungshilfen

Problem Ursache Behebung Einige Programme las

sen sich plötzlich gar nicht mehr starten. Die entsprechende Pro gramm-Kontrollleuchte leuchtet auch nicht mehr.

Die Kontrollleuchte Start/Stop blinkt langsam und das Display ist dunkel.

Der Trockner geht nach dem Einschalten nicht in Betrieb.

Stromausfall. Nach Netzwiederkehr startet ein zuvor gelaufenes

Die Trommelbeleuchtung leuchtet nicht.

Die Ursache lässt sich

nicht unmittelbar fest stellen.

Dieser Trockner befindet sich im Standby. Das ist kein Fehler, sondern eine ordnungsgemäße Funktion.

Die Ursache lässt sich nicht unmittelbar feststellen.

Programm automatisch, solange die Kaltluftphase nicht erreicht war.

Die Beleuchtung schal tet automatisch aus (Energieeinsparung).

Eventuell ist die Glüh lampe defekt.

Schalten Sie den Trock

–

ner aus und ein. Wählen Sie eines der

–

Programme. Ist abermals kein Pro

–

grammstart möglich, dann liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.

Nicht alle Programme

–

sind blockiert. Wählen Sie in der Zwischenzeit ein Programm, das sich starten lässt.

Siehe Kapitel "Programmierfunktionen".

– Ist der Trockner einge-

schaltet?

– Ist der Netzstecker ein-

gesteckt?

–

Ist die Tür geschlossen?

–

Ist die Sicherung in Ord nung?

Schalten Sie den Trockner aus und wieder ein.

Die Glühlampe können Sie austauschen: Siehe am Ende dieses Kapitels.

Page 29

Glühlampe austauschen

Trockner vom Elektronetz trennen.

Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die auf klappbare Abdeckung für die Beleuch tung.

Störungshilfen

Die Glühlampe darf nur vom glei chen Typ sein und die maximale Leistung haben, die auf dem Typen schild und der Abdeckung für die Beleuchtung angegeben ist.

Tauschen Sie die Glühlampe aus.

Klappen Sie die Abdeckung nach

oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein rastet.

Achten Sie auf den festen Sitz

der Abdeckung. Eindringende Feuchtigkeit kann einen Defekt (Kurzschluss) verursachen.

^ Schieben Sie ein handelsübliches

Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abde ckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben

dreher

Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Hand gelenkes die Abdeckung öffnen.

Die Abdeckung klappt nach unten.

Die temperaturbeständige Glühlampe sollten Sie nur über den Miele Fachhan del/Miele Kundendienst beziehen.

Page 30

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst.

–

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild, das Sie nach dem Öffnen der Tür sehen.

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungs punkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berück sichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig be kannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach kaufbares Zubehör im Miele Fachhan del oder beim Miele Kundendienst.

Page 31

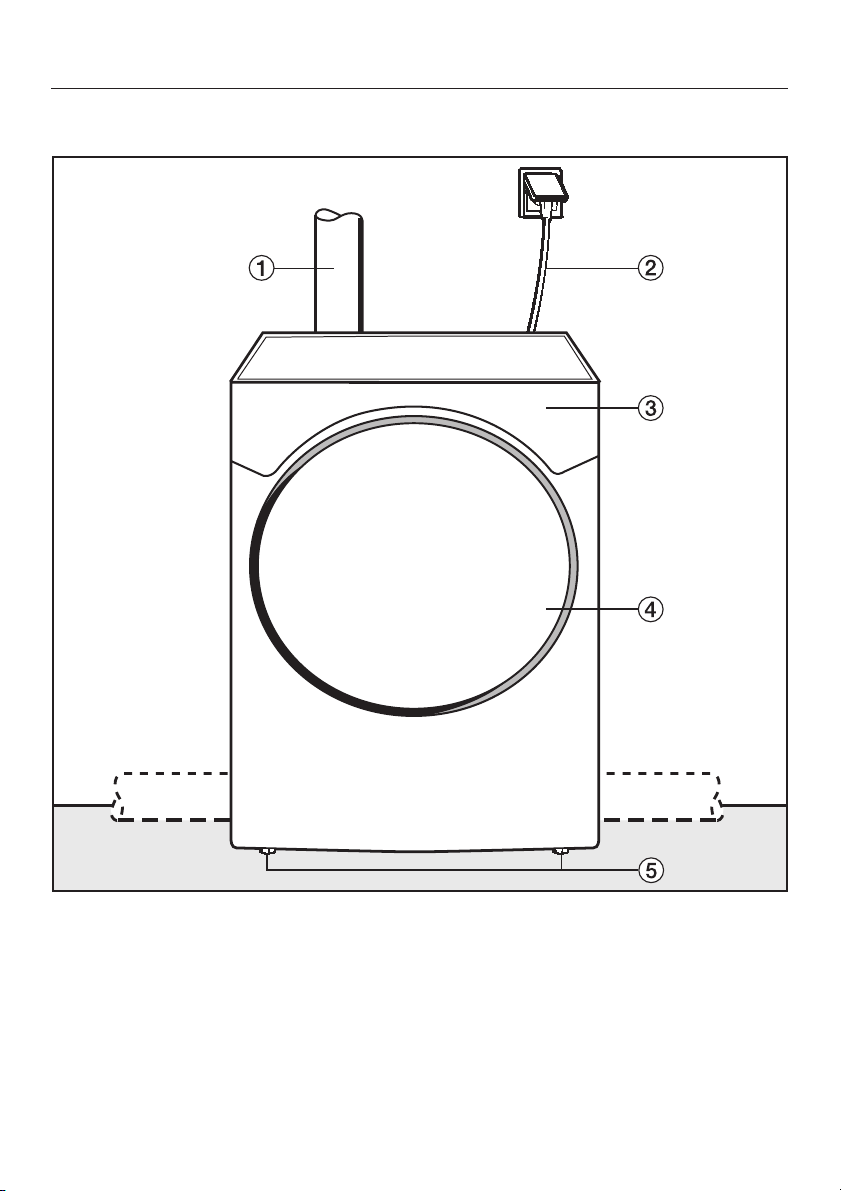

Vorderansicht

Aufstellen und Anschließen

a Abluftanschluss: Die Abluftleitung

können Sie wahlweise an der Rück seite (werkseitig geöffnet), rechts oder links installieren

b Netzanschlussleitung

c Bedienungsblende

d Tür

e Vier höhenverstellbare Schraubfüße

Page 32

Aufstellen und Anschließen

Rückansicht

a Griffmöglichkeiten unter dem Deckel-

überstand zum Transportieren (Pfeile)

b Netzanschlussleitung

c Abluftanschluss hinten

Aufstellungsort

Dieser Trockner ist bei ausreichender Arbeitsplattenhöhe unterschiebbar.

Im Schwenkbereich der Trock

nertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer den.

Eine Demontage des Gerätede

ckels ist nicht möglich.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum Transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen

Gerätefüße und den hinteren Deckelüberstand.

Wasch-Trocken-Säule

Dieser Trockner kann mit einem Miele Waschautomaten als Wasch-Trocken Säule aufgestellt werden. Dazu ist ein Zwischenbausatz* (WTV) erforderlich.

* nachkaufbares Miele Zubehör

Die Montage des Zwischenbau satzes muss von einer durch Miele autorisierten Fachkraft durchgeführt werden.

Page 33

Trockner ausrichten

Dieser Trockner muss lotrecht stehen, damit ein einwandfreier Betrieb gewährleistet ist.

Aufstellen und Anschließen

Der Luftspalt zwischen Trockner

unterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert wer den. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Aufstellungsraum belüften

Die für das Trocknen benötigte Luft wird dem Aufstellungsraum entnom men. Deshalb müssen Sie für eine ausreichende Raumbelüftung sor gen, z.B. Fenster öffnen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Gleichen Sie Bodenunebenheiten durch Drehen der Schraubfüße aus.

Page 34

Aufstellen und Anschließen

Elektroanschluss

Dieser Trockner ist mit einem An schlusskabel und Netzstecker an schlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Page 35

Installation der Abluftleitung

Grundsätze

Wichtig

Dieser Trockner darf nur betrieben werden, wenn die beim Trocknen entstehende feuchte Abluft nach au ßen geführt wird, durch... . . . eine Abluftleitung (flexibel, hoch flexibel oder aus gesteckten Rohren) oder . . . einen Mauerrohr-Direktan schluss.

Für die Dauer der Installation der Ab

–

luftleitung den Netzstecker nicht einstecken.

– Die Mündung der Abluftleitung (z.B.

ein Mauerrohr) ist so anzuordnen, dass die feuchte Abluft... . . . nicht zurück in den Aufstellraum gelangt; . . . keine baulichen Schäden oder unzumutbare Belästigungen verursacht.

–

Die zum Trocknen benötigte Luft wird dem Aufstellraum entnommen. Sorgen Sie deshalb beim Trocknen für eine ausreichende Raumbelüf tung (sonst besteht Erstickungsge fahr durch eventuelles Zurücksau gen von Abgasen, die Trockenzeit dauert sehr viel länger), zum Bei spiel:

- Fenster öffnen;

- unverschließbare Belüftungsöffnungen in der Außenwand anbringen;

- Fensterschalter anbringen, damit dieser Trockner nur bei geöffnetem Fenster einzuschalten ist.

Vermeiden Sie

lange Abluftleitungen.

–

viele und enge Bögen oder Biegun

–

gen.

So umgehen Sie eine niedrige Trocken

leistung und einen hohen Zeit- und

Energiebedarf.

Verwenden Sie

für die Abluftleitung:

–

Abluftschlauch* oder Kunststoffab wasserrohr (z.B. HT-Rohrsysteme) mit einem Durchmesser von 100 mm.

– für die Abluftführung nach außen:

Das Mauerrohr* oder den Fensteranschluss*.

*nachkaufbares Miele Zubehör

Vorgehensweise

^ Messen Sie zuerst die Länge der be-

nötigten Abluftleitung aus. Berechnen Sie daraus die Gesamtrohrlänge und ermitteln Sie den notwendigen Rohr durchmesser (siehe nächste und übernächste Seite). Bei einer großen Gesamtrohrlänge

wird nämlich ein größerer Rohrdurch messer notwendig.

Anschließend müssen Sie sich für die Installation eines Abluftleitungssys tems entscheiden (siehe Abschnitt Übersicht der Abluftleitungssysteme in diesem Kapitel).

Page 36

Installation der Abluftleitung

Gesamtrohrlänge berechnen

Die Abluftleitung mit Bögen und unter schiedlichen Bauteilen setzt der Abluft einen Reibungswiderstand entgegen. Dieser Reibungswiderstand wird als Vergleichsrohrlänge ausgedrückt. Die Vergleichsrohrlänge sagt aus, wie viel größer der Widerstand z.B. eines Bo gens im Vergleich zu 1 Meter geradem Kunststoffabwasserrohr ist (Tabelle I).

Wenn Sie die Vergleichsrohrlängen al ler Bauteile zusammenzählen, erhalten Sie die Gesamtrohrlänge. Die Gesamt rohrlänge ist ein Wert, der aussagt, wie groß der Widerstand des gesamten Abluftsystems ist.

Da ein größerer Rohrdurchmesser den Widerstand mindert, erfordert eine Gesamtrohrlänge über 20 m einen größeren Rohrdurchmesser (Tabelle II).

Vorgehensweise

1. Messen Sie die notwendige Länge für die gerade

zu verlegende Abluft leitung aus. Multiplizieren Sie diesen Wert mit der entsprechenden Ver gleichsrohrlänge aus Tabelle I.

Tabelle I

Bauteile Vergleichs

Abluftschlauch (hochflexibel)*

1 m gerade verlegt

–

Bogen 45°

–

(Biegeradius = 0,25 m) Bogen 90°

–

(Biegeradius = 0,25 m)

Abluftschlauch (flexibel oder Alu-Flex)* / Kunststoffabwasserrohr

1 m gerade verlegt / bzw. 1 m

–

gerades Rohr Bogen 45°

–

(Biegeradius = 0,25 m) Bogen 90°

–

(Biegeradius = 0,25 m)

Mauerrohr* oder Fensteranschluss*

mit Gittereinsatz

–

mit Rückstauklappe (schwin-

–

gende Klappe)

Rückstauklappe* zum Integrieren in die Abluftleitung

(siehe Abschnitt "d Abluftsammelleitung")

Flachkanal (für Säulenaufstel lung)*

linke oder rechte Abluftöff nung des Trockners

* nachkaufbares Miele Zubehör

rohrlänge

1,8 m 1,5 m

2,5 m

1,0 m

0,6 m

0,8 m

3,8 m 1,5 m

14,3 m

11,0 m

1,0 m

2. Ermitteln Sie die Anzahl der notwen digen Bögen

und Bauteile. Zählen

Sie deren Vergleichsrohrlängen mit Hilfe der Tabelle I zusammen.

3. Zählen Sie alle soeben ermittelten Vergleichsrohrlängen zusammen: Sie erhalten die Gesamtrohrlänge.

4. Entnehmen Sie Tabelle II, welcher Rohrdurchmesser für die Gesamt

rohrlänge erforderlich ist.

Tabelle II

Maximal zulässige

Gesamtrohrlänge

20 m 40 m

100 m

erforderlicher Durchmesser

100 mm 125 mm 150 mm

Page 37

Installation der Abluftleitung

Berechnungsbeispiel

A Mauerrohr, mit Gittereinsatz

= 3,8 m Vergleichsrohrlänge = 3,8 m

B Bogen, 90°

= 0,8 m Vergleichsrohrlänge = 0,8 m

C 0,5 m Kunststoffabwasserrohr

= 0,5 m Vergleichsrohrlänge = 0,5 m

D Bogen, 90°

= 0,8 m Vergleichsrohrlänge = 0,8 m

E linke Abluftöffnung

= 1 m Vergleichsrohrlänge = 1,0 m Gesamtrohrlänge = 6,9 m

Resultat: Die Gesamtrohrlänge beträgt weniger als 20 m (laut Tabelle II). Des halb reicht ein Rohrdurchmesser von 100 mm aus.

Installationsmöglichkeiten am Trockner

Rückseite

Der Anschluss ist werkseitig geöffnet.

Installieren Sie die Abluftleitung, wie

auf den folgenden Seiten beschrie ben.

Linke oder rechte Seitenwand

Drehen Sie die Kappe (linksherum)

heraus.

Drücken Sie die Kappe fest in die Abluftöffnung an der Rückseite.

Installieren Sie die Abluftleitung, wie auf den folgenden Seiten beschrie ben.

Page 38

Installation der Abluftleitung

Übersicht der Abluftleitungs systeme

Auf dieser und den nächsten Seiten sind Beschreibungen der Abluftlei tungssysteme (a b c d), die am Trockner installiert werden können.

a Abluftleitungssystem mit

flexibler Abluftleitung

Unter Verwendung des beigefügten Adapters können Sie ganz einfach ei nen Abluftschlauch (C 100 mm) in stallieren.

Sie benötigen

einen Abluftschlauch* (hochflexibel,

–

flexibel oder Alu-Flex).

ein Mauerrohr* oder einen Fensteran

–

schluss*.

* (nachkaufbares Miele Zubehör)

Installieren Sie den Abluftschlauch (2) mit dem Adapter (1) am Trockner.

Beispiele folgen auf der nächsten Seite.

Page 39

Installation der Abluftleitung

Beispiele

Fensteranschluss

1. Fensteranschluss (in Plexiglasscheibe eingesetzt) (dem Miele Fensteranschluss liegt eine Montageanweisung bei)

2. Adapter für flexiblen Abluftschlauch

Abluftkamin-Anschluss

1. Rohr mit Anschlussstutzen (= Einzelteile des Miele Mauerrohrs)

2. Adapter für flexiblen Abluftschlauch

3. Abluftkamin, feuchtigkeitsisoliert

Die Abluft darf nicht in einen in Betrieb befindlichem Rauch- oder Abgaskamin und nicht in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräu men mit Feuerstätten dient.

Page 40

Installation der Abluftleitung

b Abluftleitungssystem aus gesteckten Rohren

Die Verwendung gesteckter Rohre ist dann vorteilhaft, wenn eine große Ge samtrohrlänge vorliegt. Ein Rohr setzt der Abluft einen gerin geren Widerstand entgegen, als z.B. ein hochflexibler Abluftschlauch. Das wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus.

Sie benötigen

den Anschlussstutzen* (C 100 mm).

–

– ein Mauerrohr* oder einen Fensteran-

schluss*.

– Kunststoffabwasserrohr aus dem

Fachhandel (C 100 mm). Ist ein größerer Rohrdurchmesser notwendig, dann sind zusätzliche Übergangsrohre des Rohrsystems (z.B. von C 100 auf 125 mm) erforderlich.

* (nachkaufbares Miele Zubehör)

Beispiel

1. Mauerrohr (dem Miele Mauerrohr liegt eine Montageanweisung bei)

2. Anschlussstutzen

3. Kunststoffabwasserrohr, Durchmesser DN 100

Installieren Sie das Rohr (2) mit Hilfe des Anschlussstutzens (1) am Trock ner.

Page 41

Installation der Abluftleitung

c Mauerrohr-Direktanschluss

Können Sie den Trockner direkt an die Außenwand des Raumes stellen, dann ist diese Abluftführung vorteil haft. Die kurze Gesamtrohrlänge wirkt sich beim Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie müssen für das Mauerrohr jedoch die Wand durchbrechen.

Sie benötigen ein Mauerrohr* sowie ei nen flexiblen Distanzring*. * (nachkaufbares Miele Zubehör)

A Beachten Sie vorm Durchbrechen

der Mauer... . . . die Montageanweisung, die dem Miele Mauerrohr beigefügt ist. . . . folgende Maßzeichnungen.

Ansicht von oben:

Seitenansicht:

1. Mauerrohr

2. Flexibler Distanzring

1. Mauerrohr

2. Flexibler Distanzring

B Stecken Sie den flexiblen Distanzring

(2) auf den Anschlussstutzen (1) des Mauerrohrs.

C Schieben Sie den Trockner an die

Wand.

Page 42

Installation der Abluftleitung

d Abluftsammelleitung

Zur Vermeidung von Kondenswasserbildung und Geruchsübertragung in den nicht betriebenen Trocknern:

^ Installieren Sie pro Trockner eine

Rückstauklappe R direkt an die Sam melleitung. Hierfür ist nachkaufbares Miele Zubehör* (siehe rechts) erfor derlich.

Bei Installation von 3 bis zu max. 5 Trocknern muss der Rohrdurchmesser

D vergrößert werden.

Anzahl Trockner

1-2 3 4-5

Vergrößerungsfaktor des Rohr durchmessers aus Tabelle II

1,25 1,5

1 Anschluss an die Sammelleitung 2 Miele Rückstauklappe* 3 zusätzlicher Miele Adapter* 4 Miele Abluftschlauch*, hochflexibel

Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein.

Page 43

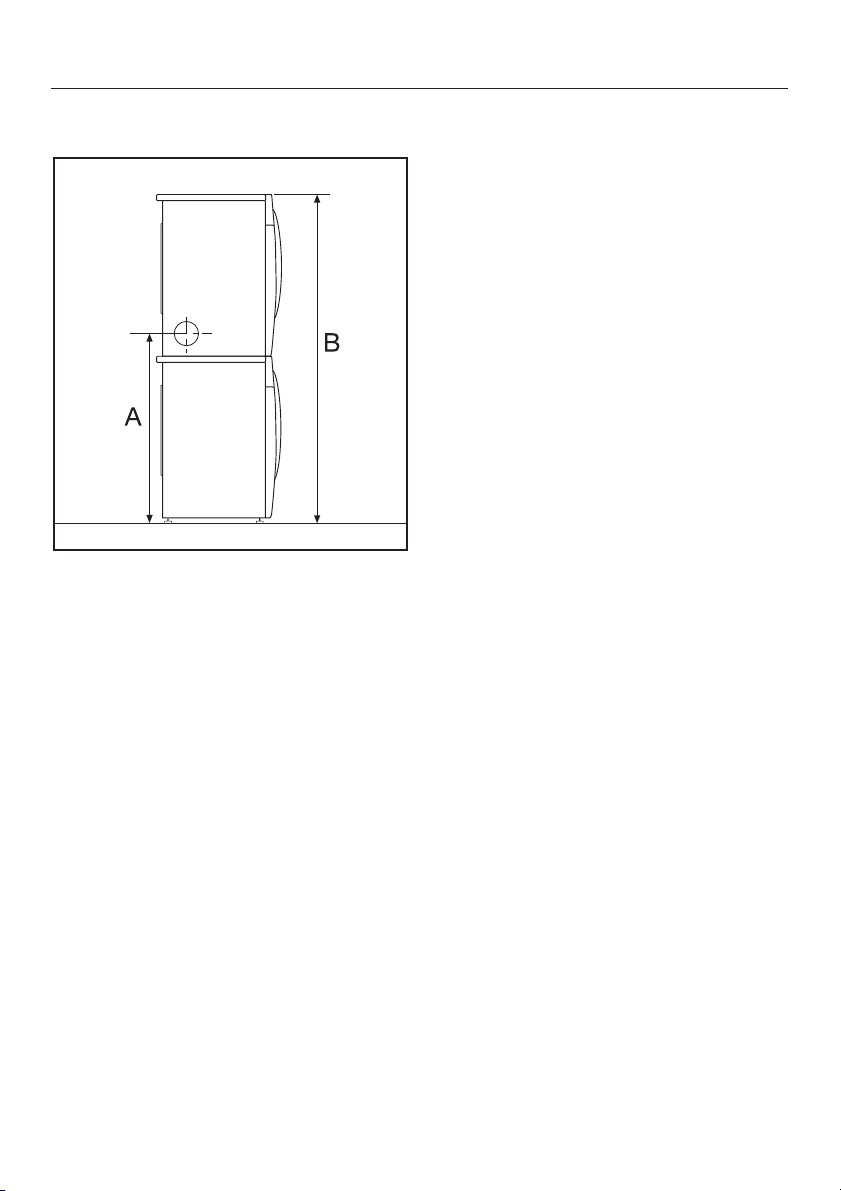

Wasch-Trocken-Säule

Zwischenbausatz* ohne Arbeitsplatte:

A = 942 mm

Installation der Abluftleitung

B = 1700 mm

Zwischenbausatz* mit Arbeitsplatte:

A = 960 mm

B = 1720 mm

* nachkaufbares Miele Zubehör

Page 44

Verbrauchsdaten

Programm Beladung Endschleuderstufe im

Waschautomaten

kg* U/min kWh Minuten

Baumwolle Schranktrocken

Baumwolle Bügelfeucht

Pflegeleicht Schranktrocken 3,0 1200 (40 % Restfeuchte)** 1,05 30 Pflegeleicht Bügelfeucht 3,0 1200 0,90 26 Synthetic Schranktrocken 2,0 800 1,05 39 Automatic Schranktrocken 3,5 800 1,80 52 Oberhemden Schranktrocken 2,0 600 1,05 29 Jeans Schranktrocken 3,0 900 1,85 51 Finish Wolle 2,0 1000 0,15 4 Glätten 3,0 1000 0,30 8

* Gewicht der Trockenwäsche ** Prüfprogramm nach EN 61121:2005 Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121:2005 Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg

Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Baumwolle Schranktrocken ohne Extra durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Rest feuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

6,0 1000 (60 % Restfeuchte)**

1200 1400 1600 1800

6,0 1000 (60 % Restfeuchte)**

1200 1400 1600 1800

Energie Zeit

3,20 2,90 2,75 2,45 2,40

2,45 2,15 2,00 1,70 1,65

79 72 68 62 60

59 52 49 42 41

Page 45

Technische Daten

Höhe 850 mm Breite 595 mm Tiefe 634 mm Tiefe bei geöffneter Tür 1074 mm unterschiebbar

Höhe

–

Breite

– säulenfähig ja Gewicht 46 kg Trommelvolumen 111 l Beladungsmenge 6 kg (Gewicht der Trockenwäsche) Länge der Anschlussleitung 2 m Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Leistung der Glühlampe siehe Typenschild Energieverbrauch siehe Kapitel "Verbrauchsdaten" Erteilte Prüfzeichen siehe Typenschild

ja 850 mm 600 mm

Page 46

Programmierfunktionen für die Änderung von Standardwerten

Wenn Sie es wünschen, dann können Sie mit den Programmierfunktionen die Elektronik des Trockners wechselnden Anforderungen anpassen.

Die Programmierfunktionen können Sie jederzeit ändern.

Page 47

Restfeuchte des Programms "Baumwolle" ändern

Die Elektronik dieses Trockners ist auf ein möglichst effektives und ener giesparendes Trocknen ausgerichtet. Sie können aber in diesem Programm die Trockenstufen trockener oder feuchter einstellen.

Programmierfunktionen

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Restfeuchte wird feuchter. I Werkeinstellung.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

–

Die Kontrollleuchte Schonen blinkt 1x kurz.

...

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

D Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

E Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis C aus.

^ Schalten Sie nach Schritt C den

Trockner aus.

Page 48

Programmierfunktionen

Restfeuchte des Programms "Pflegeleicht" ändern

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Restfeuchte wird feuchter. I Werkeinstellung.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 1x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 2x kurz.

...

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 49

Knitterschutz einstellen

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Texti lien nicht sofort entnommen werden.

Der Knitterschutz

ist werkseitig eingeschaltet. Sie kön

–

nen ihn verkürzen oder ausschalten.

Programmierfunktionen

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Knitterschutz aus. I 1 Stunde Knitterschutz.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x)

ist bei allen Programmen außer bei

–

Finish Wolle wirksam.

sollte immer eingeschaltet bleiben.

–

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 2x auf die Taste Scho

nen.

...

2 Werkeinstellung. 2 Stunden Knit

terschutz.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

Schalten Sie nach Schritt D den Trockner aus.

–

Die Kontrollleuchte Schonen blinkt 3x kurz.

Page 50

Programmierfunktionen

Summerlautstärke einstellen

Der Summer kann in zwei Lautstär ken ertönen.

Welche Option gewählt ist, wird im

Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

–

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schrit te B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 3x auf die Taste Scho-

nen.

–

Die Kontrollleuchte Schonen blinkt 4x kurz.

...

0 Werkeinstellung. Summerlautstär

ke normal.

I Summer laut.

(Kontrollleuchte Automatic blinkt zu sätzlich).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 51

Restfeuchte des Programms "Automatic" ändern

Programmierfunktionen

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Restfeuchte wird feuchter. I Werkeinstellung.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 4x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 6x kurz.

...

2 Restfeuchte wird trockner.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 52

Programmierfunktionen

Abkühlzeitverlängerung einstellen

Sie können die Abkühlphase vor Pro grammende in 2 Stufen individuell verlängern. Die Textilien werden stär ker abgekühlt.

Die Abkühlzeitverlängerung gilt nur für Trockenstufenprogramme.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

...

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Werkeinstellung.

I Abkühlzeit um 5 Minuten länger.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

2 Abkühlzeit um 10 Minuten länger.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

D Drücken Sie 5x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 7x kurz.

Page 53

Standby einstellen

Das Display und Kontrollleuchten werden nach 10 Minuten dunkel ge schaltet und allein die Taste Start/Stop blinkt langsam: Reduzierung des Energieverbrauchs.

Trockner aus Standby "aufwecken"

Programmwähler drehen oder eine

Taste drücken. Beides hat keine Aus wirkung auf ein laufendes Programm.

Werkeinstellung

Die Standbyfunktion ist eingeschaltet und Display und Kontrollleuchten werden nach 10 Minuten dunkel geschaltet:

– Wenn nach dem Einschalten keine

Programmauswahl erfolgt.

– Nach dem Programmstart.

Programmierfunktionen

Abweichend zur Werkeinstellung können Sie andere Optionen auswäh

len:

Nicht im laufenden Programm

Wie unter "Werkeinstellung" beschrie ben. Aber: Display und Kontrollleuchten wer den nicht im laufenden Programm dun

kel geschaltet.

Aus

Display und Kontrollleuchten werden bei eingeschaltetem Trockner nicht dunkel geschaltet.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

^ Siehe nächste Seite.

Aber: Nach abgelaufener Startvorwahlzeit, am Programmende oder zum Ende der Knitterschutzphase werden Display und Kontrollleuchten für jeweils 10 Mi nuten eingeschaltet. Der Summer (falls gewählt) ertönt für 10 Minuten am Programmende.

Page 54

Programmierfunktionen

Voraussetzung:

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

–

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schrit te B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 6x auf die Taste Scho

nen.

– Die Kontrollleuchte Schonen blinkt 8x

kurz.

...

0 Werkeinstellung.

I Nicht im laufenden Programm.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

2 aus.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 55

Memory-Funktion einstellen

Die Elektronik speichert ein gewähl tes Programm mit Extra ab. Zudem wird die Dauer eines Lüften-Pro gramms gespeichert. Beim nächsten Trocknen werden die se Einstellungen übernommen. Sie können sie übernehmen oder durch Tastendruck umwählen.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

Programmierfunktionen

Welche Option gewählt ist, wird im

Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Werkeinstellung. Memory aus.

I Memory.

(Kontrollleuchte Automatic blinkt zu sätzlich).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft ge speichert. Sie können sie jederzeit wieder ändern.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 7x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 9x kurz.

...

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 56

Programmierfunktionen

Funktion der Luftwegeanzeige ändern

Flusen müssen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Kontrollleuchte Luftwege rei nigen daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei wel chem Grad des Flusenanfalls diese Erinnerung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsge wohnheiten entgegen kommt.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein. Warten Sie, bis die Taste Start/Stop

dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 8x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 1x lang.

...

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Kontrollleuchte Luftwege reinigen

hat keine Funktion.

I Kontrollleuchte Luftwege reinigen

leuchtet erst bei starkem Flusen anfall.

(Kontrollleuchte Automatic blinkt zu sätzlich 1x).

2 Werkeinstellung.

(Kontrollleuchte Automatic blinkt zu sätzlich 2x).

3 Kontrollleuchte Luftwege reinigen

leuchtet bereits bei geringem Flusenanfall.

(Kontrollleuchte Automatic blinkt zusätzlich 3x).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft ge speichert. Sie können sie jederzeit wie der ändern.

Kontrolle

Führen Sie die Schritte A bis D aus.

Schalten Sie nach Schritt D den Trockner aus.

Page 57

Quittierungston einstellen

Jede Bedienung wird akustisch quit tiert.

Programmierfunktionen

Welche Option gewählt ist, wird im

Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

–

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schrit te B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 9x auf die Taste Scho-

nen.

–

Die Kontrollleuchte Schonen blinkt 1x lang und 1x kurz.

...

0 Werkeinstellung. Quittierungston

aus.

I Quittierungston ein.

(Kontrollleuchte Automatic blinkt zu sätzlich).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Page 58

Programmierfunktionen

Leitwerteinstellung ändern

Diese Programmierfunktion darf

nur eingestellt werden, wenn durch extrem weiches Wasser die Wä scherestfeuchte falsch ermittelt wird.

Bedingung

Das Wasser, in dem die Textilien gewa schen wurden, ist extrem weich und der Leitwert ist kleiner als 150 µS. Der Leitwert des Trinkwassers kann beim Wasserwerk nachgefragt werden.

Aktivieren Sie diese Programmierfunktion wirklich nur dann, wenn o.g. Bedingung vorliegt. Ansonsten ist das Trocknungsergebnis nicht zufriedenstellend!

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Werkeinstellung. I Leitwerteinstellung niedrig.

(Kontrollleuchte Automatic blinkt zu sätzlich).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft ge speichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

Voraussetzung:

–

Dieser Trockner ist ausgeschaltet.

–

Die Tür ist geschlossen.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schrit te B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 10x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 1x lang und 2x kurz.

...

Page 59

Trockenstufen-Schritte hinzufügen

Sie können bei vielen Programmen Trockenstufen-Schritte hinzufügen:

Mangelfeucht+

(trockener als Mangelfeucht).

Leichttrocken

(trockener als Bügelfeucht).

Schranktrocken+

(trockener als Schranktrocken).

Diese Programmierfunktion ist nur bei den Programmen wirksam, bei denen Trockenstufen auswählbar sind.

Das Programmieren und Speichern erfolgt in Schritten (A,B,C ...) mit Hilfe von Tasten.

Voraussetzung:

– Dieser Trockner ist ausgeschaltet.

– Die Tür ist geschlossen.

Programmierfunktionen

Welche Option gewählt ist, wird im Display durch eine Zahl angezeigt, die im Wechsel mit P erscheint.

0 Werkeinstellung. I Trockenstufen-Schritte hinzufügen

(Kontrollleuchte Automatic blinkt zu sätzlich).

E Durch Drücken der Taste Start/Stop

können Sie die Zahl umschalten.

F Schalten Sie den Trockner aus.

Die Programmierung ist dauerhaft ge speichert. Sie können sie jederzeit wieder ändern.

Kontrolle

^ Führen Sie die Schritte A bis D aus.

^ Schalten Sie nach Schritt D den

Trockner aus.

A Drücken Sie die Taste Start/Stop und

halten Sie diese während der Schritte B-C gedrückt.

B Schalten Sie den Trockner ein.

Warten Sie, bis die Taste Start/Stop dauerhaft leuchtet

C . . . und lassen Sie dann die Taste

Start/Stop los.

D Drücken Sie 11x auf die Taste Scho

nen.

–

Die Kontrollleuchte Schonen blinkt 1x lang und 3x kurz.

...

So wählen Sie die hinzugefügten Trockenstufen an

Wählen Sie ein Programm.

Drücken Sie die Taste für die Tro ckenstufe so oft, bis diese Kontroll leuchten leuchten:

–

Kontrollleuchte Extratrocken und Schranktrocken = Schranktrocken+

–

Kontrollleuchte Schranktrocken und Bügelfeucht = Leichttrocken

–

Kontrollleuchte Bügelfeucht und Mangelfeucht = Mangelfeucht+

Page 60

Änderungen vorbehalten/3209

M.-Nr. 07 639 650 / 00
