Miele PW 5065 AV, PW 5065 LP Installation Plan [hr]

Instalacijski plan

Perilica rublja

PW 5065 AV / LP

Prije postavljanja – montaže – puštanja u pogon

obvezno pročitajte upute za uporabu i montažu
Time štitite sebe i izbjegavate oštećenja na svom uređaju.

hr - HR

10 144 250 / 01

Legenda:

Zahtijevani priključak

Opcionalni ili zahtijevani priključak
ovisno o izvedbi uređaja

AV

Odvodni ventil

KW

Priključak za hladnu vodu

AW

Priključak odvoda vode

LP

Pumpa za lužinu

B

Pričvršćenje uređaja

PA

Izjednačenje potencijala

BW

Priključak za tehnološku vodu

SLA

Priključak vršnog opterećenja

DOS

Priključak dozirne naprave

UG

Podnožje - zatvoreno

EL

Električni priključak

UO

Podnožje - otvoreno

F

Nožice za postavljanje, podesive

WTV

Vezni element perilica – sušilica

KG

Uređaj za samonaplatu

WW

Priključak za toplu vodu

KGA

Priključak uređaja za samonaplatu

XKM

Komunikacijski modul

Pridržano pravo tehničkih promjena i pogrešaka. 11/14/31

2 10 144 250 / 01

PW 5065 hr - HR

Dimenzije uređaja

10 144 250 / 01 3

hr - HR PW 5065

Montaža

4 10 144 250 / 01

PW 5065 hr - HR

Stup – pranje - sušenje

10 144 250 / 01 5

hr - HR PW 5065

Postavljanje

6 10 144 250 / 01

PW 5065 hr - HR

Postavljanje

10 144 250 / 01 7

hr - HR PW 5065

Tehnički podaci

PW 5065 AV

PW 5065 LP

Zapremina bubnja

l

59

59

Kapacitet punjenja

kg

6,5

6,5

Otvor za punjenje, promjer

mm

282

282

Maks. broj okretaja centrifugiranja

okr/min

1400

1400

g-faktor

526

526

Ostatak vlažnosti (standardno punjenje prema DIN EN 60456)

%

49

49

Električni pri k l j u č a k ( E L )

Standardni napon

2N AC 400 V

2N AC 400 V

Frekvencija

Hz

50

50

Ukupni priključak

kW

5,5

5,5

Osigurači (karakteristika aktiviranja B prema EN 60898)

A

2 x 16

2 x 16

Minimalni presjek priključnog kabela

mm²

4 x 1,5

4 x 1,5

Priključni kabel bez utikača za fiksni priključak





Duljina priključnog kabela

mm

1800

1800

Alternativni napon (preuređenje od strane servisne službe)

1N AC 230 V

1N AC 230 V

Ukupni priključak

kW

2,85

2,85

Osigurači (karakteristika aktiviranja B prema EN 60898)

A

1 x 16

1 x 16

Minimalni presjek priključnog kabela

mm²

3 x 1,5

3 x 1,5

Posebni napon OS 440 (Offshore)

3 AC 440 V

Frekvencija

Hz - 60

Ukupni priključak

kW - 5,05

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 3 x 16

Minimalni presjek priključnog kabela

mm² - 4 x 1,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 1800

Posebni napon OS 230 (Offshore)

1N AC 230 V

Frekvencija

Hz - 60

Ukupni priključak

kW - 3,2

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 1 x16

Minimalni presjek priključnog kabela

mm² - 3 x 1,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 1800

Odstupanja u sljed e ć i m z e m l j a m a :

Standardni napon 13A (samo za IRL)

2N AC 400 V

Frekvencija

Hz - 50

Ukupni priključak

kW - 5,5

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 2 x 13

Minimalni presjek priključnog kabela

mm² - 4 x 1,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 2000

Alternativni napon (mogućnost preuređenja)

1N AC 230 V

Ukupni priključak

kW - 2,85

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 1 x 13

Minimalni presjek priključnog kabela

mm² - 3 x 1,5

Standardni napon 25A (samo za IRL)

1N AC 220-240 V

Frekvencija

Hz - 50

Ukupni priključak

kW - 5,05 - 6,0

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 1 x 25

Minimalni presjek priključnog kabela

mm² - 3 x 2,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 2000

 = serijski,  = opcionalno, + = samo na upit, - nije raspoloživo

8 10 144 250 / 01

PW 5065 hr - HR

Tehnički podaci

PW 5065 AV

PW 5065 LP

Standardni napon (samo za CH, DK)

3N AC 400 V

Frekvencija

Hz - 50

Ukupni priključak

kW - 4,8

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 3 x 10

Minimalni presjek priključnog kabela

mm² - 5 x 1,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 2000

Standardni napon (samo za B)

- 2N AC 400 V

Frekvencija

Hz - 50

Ukupni priključak

kW - 5,5

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 2 x 16

Minimalni presjek priključnog kabela

mm² - 4 x 2,5

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 2000

Alternativni napon (mogućnost preuređenja)

- 1N AC 230

Ukupni priključak

kW - 2,85

Osigurači (karakteristika aktiviranja B prema EN 60898)

A - 1 x 16

Minimalni presjek priključnog kabela

mm² - 3 x 2,5

Standardni napon (samo za N)

1N AC 220-240 V

1N AC 220-240 V

Frekvencija

Hz

50

50

Ukupni priključak

kW

2,95 - 3,45

2,95 - 3,45

Osigurači (karakteristika aktiviranja B prema EN 60898)

A

3 x 16

3 x 16

Minimalni presjek priključnog kabela

mm²

3 x 1,5

3 x 1,5

Priključni kabel s utikačem





Duljina priključnog kabela

mm

2000

2000

Standardni napon (samo za AUS)

- 1N AC 230 V

Frekvencija

Hz - 50

Ukupni priključak

kW - 2,85

Osigurači

A - 1 x 16

Minimalni presjek priključnog kabela

mm² - 3 x 1,5

Priključni kabel s utikačem

-  Duljina priključnog kabela

mm - 2000

Standardni napon (samo za CDN)

- 2 AC 208 V

Frekvencija

Hz - 60

Ukupni priključak

kW - 4,0

Osigurači

A - 2 x 20

Minimalni presjek priključnog kabela

mm² - 4 AWG10

Priključni kabel bez utikača za fiksni priključak

-  Duljina priključnog kabela

mm - 2000

Standardni napon (samo za J)

- 1N AC 200 V

Frekvencija

Hz - 50 – 60

Ukupni priključak

kW - 3,7

Osigurači

A - 1 x 20

Minimalni presjek priključnog kabela

mm² - 3 x 2,75

Priključni kabel s utikačem

-  Duljina priključnog kabela

mm - 2000

Hladna voda (KW)

Dopušteni hidraulički tlak vode

kPa

100 - 1000

100 - 1000

Zahtijevana volumna struja (samo priključak hladne vode)

l/min

11

11

Zahtijevana volumna struja (kod dodatne tople vode)

l/min

10

10

Prosječna potreba za vodom (60 °C standardni program)

l/h

36

36

Priključak na mjestu ugradnje - vanjski navoj prema DIN 44991 (pl. brtvljenje)

col

¾“

¾“

Priključno crijevo ½“ s vijčanim spojištem ¾“





Duljina priključnog crijeva

mm

1550

1550

 = serijski,  = opcionalno, + = samo na upit, - nije raspoloživo

10 144 250 / 01 9

hr - HR PW 5065

Tehnički podaci

PW 5065 AV

PW 5065 LP

Topla voda (WW)

Maks. dopuštena temperatura

°C

70

70

Dopušteni hidraulički tlak vode

kPa

100 - 1000

100 - 1000

Zahtijevana volumna struja

l/min

11

11

Prosječna potreba za vodom (60 °C standardni program)

l/h

13

13

Priključak na mjestu ugradnje - vanjski navoj prema DIN 44991 (pl. brtvljenje)

col

¾“

¾“

Priključno crijevo ½“ s vijčanim spojištem ¾“





Duljina priključnog crijeva

mm

1550

1550

Odvodni ventil (AV)

Priključni nastavak (vanjski promjer)

mm

75 (DN70)

-

Maks. temperatura odvodne vode

°C

90 - Volumna struja - kratkotrajno maks.

l/min

62 -

Pumpa za lužinu (LP)

Priključak za crijevo (vanjski promjer)

mm - 22 (DN22)

Maks. temperatura odvodne vode

°C - 90

Tuljac za crijevo na mjestu ugradnje (unutarnji promjer x duljina)

mm - 22 x 30

Volumna struja - kratkotrajno maks.

l/min - 26

Maks. visina pumpanja (od donjeg ruba uređaja)

mm - 1000

Odvodno crijevo DN22 s nastavkom (sadržaj isporuke)

-  Duljina priključnog crijeva

mm - 1500

Izjednačenje po t e n c i j a l a ( P A)

Priključak uređaja (s posebnim kompletom za montažu)





Vršno optereće n j e / u p r a v l j a n j e energijom (SLA)

Priključak uređaja (s posebnim kompletom za montažu)





Priključni napon upravljačkih kontakata

AC 230 V

AC 230 V

Priključak uređaj a z a s a m o n a p l atu (KGA)

Priključak uređaja za samonaplatu





Tekuće doziran j e ( D O S )

Priključak za tekuće dozirno sredstvo (zahtijeva se komplet za pregradnju)

+

+

Broj dozirnih pumpi maks.

količina

4 4

Komunikacijski modul (XKM)

Sučelje RS 232 (XKM Modul-komplet za naknadno opremanje)





Nožica za postavl j a n j e ( F )

Broj nožica

količina

4 4 Nožica, podesiva po visini s navojem

mm

±4

±4

Promjer nožice

mm

40

40

Pričvršćenje (B)

Standardno podno pričvršćenje

Komplet za pričvršćenje (za 2 nožice) pomoću steznih spojnica





Vijak za drvo prema DIN 571

mm

6 x 50

6 x 50

Tipla (promjer x duljina)

mm

8 x 40

8 x 40

Podno pričvršćenje Miele podnožja

Pribor Miele podnožja (materijal za pričvršćenje sadržan u isporuci)





Zahtijevane točke pričvršćenja

broj 4 4

Vijak za drvo prema DIN 571

mm

8 x 65

8 x 65

Tipla (promjer x duljina)

mm

12 x 60

12 x 60

 = serijski,  = opcionalno, + = samo na upit, - nije raspoloživo

10 10 144 250 / 01

PW 5065 hr - HR

Tehnički podaci

PW 5065 AV

PW 5065 LP

Podno pričvršćenje na postolje (na mjestu ugradnje)

Postava uređaja na postolje na mjestu ugradnje (betonsko ili zidano)





Površina za postavu postolja min. (Š/D)

mm

600/650

600/650

Vijak za drvo prema DIN 571

mm

6 x 50

6 x 50

Tipla (promjer x duljina)

mm

8 x 40

8 x 40

Podaci uređaja

Dimenzije uređaja (V/Š/D)

mm

850/600/725

850/600/725

Dimenzije kućišta (V/Š/D)

mm

850/595/665

850/595/665

Dimenzije za unos (V/Š)

Min. otvor za unošenje (bez ambalaže)

mm

900/600

900/600

Dimenzije postave

Bočno odstojanje uređaja min.

mm

20

20

Preporučeno bočno odstojanje uređaja stup - perilica - sušilica

mm

>300

>300

Razmak od zida do prednje strane uređaja min.

mm

900

900

Preporučeni razmak od zida do prednje strane uređaja

mm

1100

1100

Masa i opterećenja

Masa uređaja (neto masa)

kg

106

106

Maks. opterećenje poda pri uporabi

N

3000

3000

Maks. statičko opterećenje poda

N

1380

1380

Maks. dinamičko opterećenje poda

N

1365

1365

Maks. frekvencija vrtnje bubnja

Hz

22

22

Emisija buke

Razina emisije zvučnog tlaka na radnom mjestu (prema EN ISO 11203/11204)

dB(A)

<70

<70

Predaja topline u prostor postave

W

250

250

Opcije / pribor

Značajke opreme

Zatvoreno podn o ž j e ( U G )

Zatvoreno podnožje, V 300 mm (UG 5005)

Pocinčano podnožje, bočna oplata plemeniti čelik

Zatvoreno podnožje, V 470 mm (UG 5005-47)

Pocinčano podnožje, bočna oplata termički obložena octo-plava

Zatvoreno podnožje, V 750 mm (UG 5005-75)

Pocinčano podnožje, bočna oplata termički obložena octo-plava

Otvoreno podno žje (UO )

Otvoreno podnožje, V 300 mm (UO 5005)

Pocinčano podnožje, gornja površina termički obložena octo-plava

Otvoreno podnožje, V 470 mm (UO 5005-47)

Pocinčano podnožje, gornja površina termički obložena octo-plava

Vezni element - perilica - sušilica ( W T V )

Komplet za ugradnju - plemeniti čelik (WTV 5062)

Komplet za povezivanje perilice i sušilice rublja

Komplet za ugradnju – lotos bijela (WTV 5061)

Komplet za povezivanje perilice i sušilice rublja

Uređaj za sam o n a p l a t u ( K G )

Pojedinačni uređaj (C 4060)

Uređaj za samonaplatu, samo za programski mod

Pojedinačni uređaj (C 4065)

Uređaj za samonaplatu, za vremenski i programski mod

Pojedinačni uređaj (C 4070)

Uređaj za samonaplatu za žetone i EUR- kovanice, za vremenski i programski mod

Višestruki uređaj (C 5200 BT)

Osnovni uređaj za bankovne kartice – jedinica za naplatu (za maks. 8 krajnjih uređaja)

Daljinsko povezivanje (ABT 5220)

Nadzor krajnjeg uređaja sa Bluetooth-komunikacijom (potrebno po krajnjem uređaju)

Pribor

Priključak vršnog opterećenja / upravljanje energijom (BSS)

Priključak za funkcije vršnog opterećenja i upravljanja energijom

Montažni komplet za izjednačenje potencijala

Montažni komplet (M.-br. 09439350) moguće je naručiti putem servisne službe

Komunikacijski modul XKM (XKM RS 232-10)

Komplet za naknadno opremanje XKM-Modul s RS 232 uklj. komplet za ugradnju

 = serijski,  = opcionalno, + = samo na upit, - nije raspoloživo

10 144 250 / 01 11

hr - HR PW 5065

Napomene u svezi montaže i planiranja

Preduvjeti za montažu

Priključenje uređaja smije se provesti samo na instalaciju izvedenu u

skladu s nacionalnim zakonima, odredbama i smjernicama kao i
lokalnim odredbama i propisima.

Povrh toga na mjestu postave potrebno se dodatno pridržavati važećih

propisa tvrtke zadužene za opskrbu energijom, propisa zaštite na
radu, preduvjeta osiguravatelja kao i važećih pravila tehnike.

Transport i unošenje

Perilica rublja se ne smije transportirati bez transportnog osiguranja.
Čuvajte transportno osiguranje. Prije transporta perilice rublja morate
(npr. kod preseljenja) ga ponovno montirati.

Općeniti uvjeti korištenja

Temperatura okruženja u prostoru za postavu: +2 °C do +35 °C.
Ovisno o svojstvima mjesta za postavu može doći do prijenosa zvuka i
vibracija na konstrukciju građevine. Kod povišenih zahtjeva glede
zaštite od buke preporuča se na mjestu postave uređaja stručna
procjena stručnjaka za zaštitu od buke.

Električni priključak

Uređaj je ovisno o izvedbi opremljen priključnim kabelom bez utikača
/s utikačem.

Priključak se smije izvesti samo na električnu instalaciju izvedenu
prema VDE 0100 ili nacionalnim i lokalnim propisima. Priključak smije
biti izveden samo od strane ovlaštenog električara.

Podatke o nazivnoj snazi i odgovarajućim osiguračima daje Vam
natpisna pločica. Usporedite podatke s natpisne pločice s podacima
električne mreže.

Uređaj se može priključiti ili putem fiksnog priključka ili putem utične
naprave prema IEC 60309-1. Preporuča se priključenje uređaja putem
prikladne utičnice, kako bi se jednostavno moglo provesti ispitivanje
električne sigurnosti primjerice kod servisiranja ili održavanja.

Ukoliko je predviđen fiksni priključak, na strani instalacije mora postojati
isključenje svih polova. Kao razdvajač vrijedi sklopka s kontaktnim
otvorom od više od 3 mm. Tome pripadaju primjerice LS-sklopke,
osigurači i sklopnici (IEC/EN 60947).

Utična naprava ili razdvajač moraju biti dostupni u svakom trenutku.
Kako bi se uređaj odvojio od mrežnog napona, razdvajač mora imati
mogućnost zaključavanja ili mjesto razdvajanja mora cijelo vrijeme biti

nadzirano.

Novu montažu priključaka, izmjene u instalaciji ili provjeru zaštitnog
vodiča uključujući utvrđivanje pravilnih osigurača smije provesti uvijek
samo koncesionirani ovlašteni električar, jer on poznaje važeće VDE
propise i posebne zahtjeve distributera električne energije.

Ako se uređaj treba preklopiti na alternativni napon napajanja,
pridržavajte se uputa za preklapanje sa sheme spajanja. Preklapanje
smije provesti samo ovlašteni električar ili Miele servisna služba.

Dodatno se treba prilagoditi postavka snage grijanja.

Priključak tople vode

Za priključenje na toplu vodu do 70° vrijede isti uvjeti priključenja kao

za hladnu vodu.
Uređaju je priloženo prikladno priključno crijevo s vijčanim spojištem.
Moguće je priključenje uređaja na vod za toplu vodu od 70 °C do

maks. 85 °C. Za to se zahtijeva posebno temperaturno postojano
dovodno crijevo.

Ovo dovodno crijevo je dobavljivo putem Miele specijaliziranih trgovaca

ili Miele servisne službe. Dodatno uređaj mora biti odgovarajuće
programiran od strane Miele servisne službe.

Priključenje uređaja isključivo na opskrbu toplom vodom iz
funkcionalnih razloga nije moguće.

Ukoliko na mjestu ugradnje nema opskrbe toplom vodom priključak na
uređaju obvezno priključite na postojeću opskrbu hladnom vodom.

Alternativa je priključak tople vode zatvoriti priloženim slijepim
poklopcem i upravljanje uređaja preprogramirati na dovod hladne

vode.
Potrebne količine tople vode tada dodajte potrebama hladne vode.

Odvodni ventil (ovisno o verziji uređaja)

Pražnjenje uređaja provodi se putem motorom upravljanog odvodnog
ventila. Putem uobičajenog kutnog nastavka priključak se može izvesti

izravno na sustav odvoda vode na mjestu ugradnje (bez sifona) ili
putem podnog odvoda (podni odvod sa sifonom).

Prozračivana trasa voda je obvezno potrebna za besprijekoran odvod.
Ukoliko prozračivanje nije zadovoljavajuće možete naručiti prema
tome montažni komplet za prozračivanje (br. mat. 05 239 540) putem
Miele specijaliziranih trgovaca ili Miele servisne službe.

Ukoliko je na isti sabirni vod priključeno više uređaja, potrebno ga je
odgovarajuće dimenzionirati po veličini za istovremeno korištenje svih
uređaja.

Pumpa za lužinu (ovisno o verziji uređaja)

Lužina se ispumpava putem odvodne pumpe do visine od 1 m. Kako
se ne bi spriječio odvod vode, crijevo mora biti položeno bez pregiba.
Koljeno na kraju crijeva je okretno i prema potrebi može se izvući.

Mogućnosti odvoda vode:

1. Izravan priključak na plastičnu odvodnu cijev sa gumenom
spojnicom (sifon nije obvezni zahtjev).

2. Priključenje na sudoper s plastičnom nazuvicom.

3. Izljev u podni odvod (Gully).

Naprave, koje automatski isključuju perilice rublja (primjerice uklopni
satovi), ne smiju se instalirati.

Podaci o poprečnom presjeku kabela u tehničkim podacima odnose

se samo na zahtijevani priključni kabel. Za proračun ostalih dimenzija
uputite se u važeće nacionalne i lokalne propise.

Priključak hladne vode

Perilica rublja se smije priključiti na dovod pitke vode bez naprave za
sprječavanje povratnog toka, budući da je uređaj napravljen prema
važećim normama za zaštitu mreže pitke vode.

Za priključenje je potreban zaporni ventil za vodu ili slavina za vodu s
priključnim navojem. Ukoliko takvi nedostaju, uređaj na dovod pitke
vode smije priključiti samo ovlašteni instalater.

Uređaju je priloženo prikladno priključno crijevo s vijčanim spojištem.

Kao pribor za produljenje crijeva dobavljiva su crijeva od 2,5 ili 4,0 m
duljine kod Miele specijaliziranih trgovaca ili Miele servisne službe.

12 10 144 250 / 01

PW 5065 hr - HR

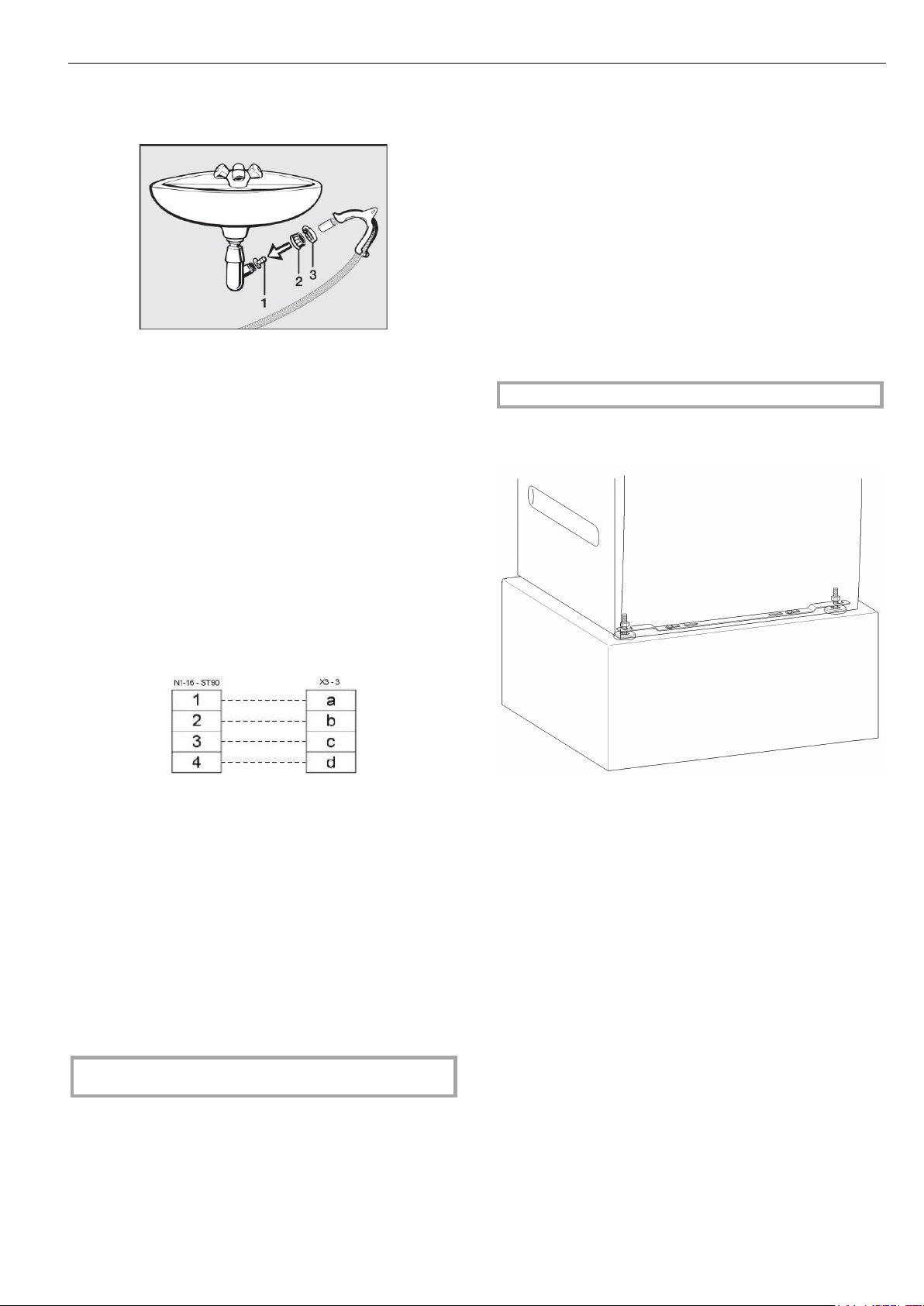

Fiksno priključenje odvodnog crijeva na sifon sudopera

Odvodno crijevo možete fiksno priključiti na specijalni sifon sudopera.

Ako je potrebno možete crijevo produljiti do 5 m. Pribor možete
dobaviti putem Miele servisne službe.

Za visine odvoda iznad 1 m (do 1,6 m maksimalne visine pumpanja)

putem Miele servisne službe dobavljiva je zamjenska pumpa za
lužinu.

Izjednačenje potencijala

U skladu s lokalnim i nacionalnim propisima u svezi instalacija u
slučaju potrebe potrebno je izvesti izjednačenje potencijala sa dobrim
kontaktnim spojem.

Priključni materijal za zahtijevano izjednačenje potencijala može se
naručiti s montažnim kompletom putem Miele servisne službe ili ga
može osigurati korisnik na mjestu ugradnje.

Alternativno se može primijeniti bežični višestruki sustav za maks. 8
krajnjih uređaja s jedinicom za naplatu putem bankovnih kartica i
dodatnim upravljanjima za nadzor krajnjih uređaja.

Serijsko sučelje

Serijsko sučelje se kompletira pomoću dodatno ugrađenog modula

XKM RS323.

Podatkovno sučelje izvedeno iz XKM RS232 modula je SELV

kompatibilno (SELV = sigurnosni mali napon) prema EN 60950.

Priključeni eksterni uređaji moraju isto tako biti SELV kompatibilni.
Utični modul se isporučuje sa spojnim kabelom i jednim D-Sub

utikačem za daljnji priključak.

Postavljanje i pričvršćenje

Uređaj mora biti postavljen na potpuno ravnu, vodoravnu i čvrstu
površinu, koja osigurava stabilnost navedenom opterećenju.

Podno opterećenje koje se pojavljuje putem uređaja djeluje u području
nožica kao točkasto opterećenje na površini za postavu uređaja.

Obvezno se zahtijeva osiguranje položaja uređaja.

Uređaj izravnajte uzdužno i poprečno pomoću podesivih nožica u
vodoravan položaj.

Vršno opterećenje / upravljanje energijom

Uređaj može biti priključen putem opcionalnog kompleta na sustav
upravljanja vršnim opterećenjem ili energijom.

U uređaju zatim stoje na raspolaganju 3 signala s mrežnim
potencijalom i neutralnim vodičem putem priključne letvice. Priključna
letvica označena je s a, b, c i d.

a - Izlazni signal, način uporabe uređaja
b - Izlazni signal, zahtjev za grijanjem mašine
c - Ulazni signal vršnog opterećenja, mašina prespaja grijanje
d - Neutralni vodič

Kod aktiviranja funkcije vršnog opterećenja isključuje se grijanje i
izvodi zaustavljanje programa. Na pokazivaču se zatim pojavljuje
odgovarajuća poruka.

Po završetku funkcije vršnog opterećenja program se automatski

nastavlja kao do tada.

Priključak tekućeg doziranja

Za doziranje tekućih sredstava za pranje možete primijeniti eksterne
pumpe za tekuće doziranje sa senziranjem praznog stanja. Za
priključenje je potreban dodatni komplet za pregradnju, koji možete
naručiti putem Miele servisne službe.

Za tekuće doziranje su primjenjive samo dozirne pumpe s vlastitim
upravljanjem odnosno mogućnošću vlastitog programiranja.

Pri primjeni i kombiniranju pomoćnih sredstava za pranje i specijalnih
proizvoda obvezno pazite na napomene proizvođača u svezi uporabe.

Uređaj za samonaplatu

Perilica rublja se može opremiti pojedinačnim sustavom za
samonaplatu koji možete nabaviti kao dodatni pribor. Zahtijevano
programiranje u tom slučaju mora provesti samo Miele servisna
služba.

Pomoću priloženih steznih spojnica za pričvršćenje uređaj se može
pričvrstiti izravno na pod. Materijal za pričvršćenje konstruiran je za
pričvršćenje tiplama na betonski pod.

Ako postoje drugačije podne konstrukcije, materijal za pričvršćenje

treba osigurati na mjestu ugradnje.

Postavljanje na postolje

Uređaj se može postaviti na podnožje (u otvorenoj ili zatvorenoj

konstrukciji) koje je dobavljivo kao dodatni Miele pribor ili na betonsko
postolje na mjestu ugradnje.

Kvalitetu betona i njegovu čvrstoću treba izmjeriti u skladu s
opterećenjem uređaja. Potrebno je paziti na zadovoljavajuće

prianjanje betonskog postolja za tlo na mjestu ugradnje.

Kod postavljanja na postojeće postolje na mjestu ugradnje (betonsko
ili zidano) perilica rublja se mora osigurati pomoću steznih spojnica.
Inače postoji opasnost da perilica rublja da perilica rublja padne s

postolja tijekom centrifugiranja.

Stup perilica – sušilica

Perilica rublja se može sa Miele sušilicom rublja postaviti u stup pranje
– sušenje. Za to se zahtijeva vezni element (WTV) kao naknadno

dobavljivi pribor.

Montaža veznog elementa mora biti izvedena od strane ovlaštenog
Miele servisa ili Miele servisne službe.

Proizvođač ne preuzima odgovornost za eventualne tiskarske
pogreške.

10 144 250 / 01 13
