Miele KM 543, KM 548, KM 550 assembly instructions [pt]

Instruções de montagem
Placa de cerâmica de vidro KM 543 KM 548 KM 550
Leia as instruções de montagem atentamente antes da instalação e início de funcionamento. Desta forma não só se protege como evita avarias no aparelho.
M.-Nr. 05 976 260
2
Índice
Medidas de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Encastrar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Só para o KM 543. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Distância de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Montagem do aparelho com revestimento adicional da parede. . . . . . . . . . . . . . . 7
Dimensões do aparelho e recorte do tampo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
KM 543. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
KM 548. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
KM 550. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Base de protecção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fixação das molas de aperto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Em tampos de granito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Indicações para a montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Indicações sobre a ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Esquema de ligação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3
Medidas de segurança
Encastrar
Para evitar danos no aparelho, os móveis superiores e o exaustor de vem ser montados em primeiro lu gar.
-
-
Se o tampo de trabalho for folhea
do, a folha deve estar colada com cola resistente a temperaturas eleva das (100 °C) para evitar que se solte ou deforme, devido ao calor que a pla ca irradia. O friso de acabamento deverá ser re sistente a temperaturas elevadas.
Ao encastrara a placa somente po-
dem existir paredes ou móveis mais altos que a placa na parte posteri­or e num dos lados. Um dos laterais tem de ficar sempre livre (consulte a fi­gura).
A instalação e montagem deste
aparelho em locais móveis (navios, por exemplo), deverá ser efectuada por empresas/técnicos especializados, desde que as condições de utilização do aparelho fiquem garantidas em se gurança.
-
-
-
-
-
4
Medidas de segurança
muito aconselhado!
não aconselhado!
a Distância até ao recorte no tampo:
50 mm no mínimo. Excepto no caso de material não in flamável. Consulte o capítulo Montagem do aparelho com revestimento adicional da parede.
não permitido!
Só para o KM 543
50mm
c
não aconselhado!
­b Distância entre o recorto e o móvel
alto, à esquerda da placa: = min. 70 mm
5
Medidas de segurança
Não é permitido montar a placa so
bre o frigorífico ou congelador, má quina de lavar louça, máquina de lavar roupa ou sobre o secador de roupa.
Preste atenção à montagem do
cabo de ligação eléctrico para que após a montagem não fique em con tacto com a base em chapa nem seja submetido a desgaste mecânico.
Se logo por baixo da placa não
existir nem um forno nem um fogão então o móvel deverá ter
– um painel frontal fixo e – uma prateleira de protecção.
Se a placa for mais larga que o for-
no, fogão ou painel de comandos, é necessário que a base de protecção e o painel frontal fiquem na parte mais saliente.
Se existir uma gaveta por baixo da
placa não deverá guardar ai objec­tos de inflamação fácil, sprays por exemplo. O porta-talheres também de verá ser resistente a temperaturas ele vadas.
Guarde o livro de instruções para que possa consultar quando necessário.
-
Distância de segurança
-
-
b Entre o aparelho e o exaustor deve
existir a distância de segurança indi­cada pelo fabricante. Caso não exis­ta qualquer referência e no caso de materiais de inflamação fácil, deve deixar pelo menos 760 mm de dis­tância no caso de materiais de infla­mação fácil.
Ao encastrar vários aparelhos por baixo do exaustor a distância que deve existir entre os aparelhos e o
­exaustor deve ser a indicada no res
­pectivo livro de instruções ou de
montagem e que corresponda ao aparelho que tenha a indicação de uma distância maior
-
As dimensões indicadas são em mm.
6
Medidas de segurança
Montagem do aparelho com revestimento adicional da parede
a Parede b Revestimento da parede c Régua de acabamento d Tampo e Recorte no tampo f 50 mm de distância mínima entre o revestimento da parede e o corte no tampo.
Esta distância só é necessária se o revestimento da parede for em madeira ou de outro material inflamável. No caso de material não inflamável (metal, azule jos em cerâmica, etc.) pode reduzir esta medida de acordo com a espessura do material utilizado no revestimento. As temperaturas elevadas podem danificar ou alterar os materiais.
-
7
Dimensões do aparelho e recorte do tampo
KM 543
8
Dimensões do aparelho e recorte do tampo
a Mola de aperto b Altura para encastrar c Altura para encastrar colocada sobre
o tampo
d Altura para encastrar para passar o
cabo eléctrico 44 mm
e frente f Caixa de ligação e cabo de ligação
A caixa de ligação não pode ficar instalada entre a placa e a base de protecção.
^ Efectue o recorte no tampo de acor-
do com as dimensões indicadas na figura.
Se ao efectuar a montagem verificar que o vedante da moldura, nos can tos, não assenta devidamente sobre o tampo, ajuste o raio de curvatura, <= R4 cuidadosamente com um ser rote de ponta.
-
-
^ Preste atenção aos 50 mm de distân-
cia mínima que deve existir entre a placa e a parede posterior assim como 50 mm para a direita ou 70 mm para a parede lateral à esquerda. Consulte o capítulo "Medidas de se gurança".
^
Em tampos de madeira deverá isolar a zona recortada evitando assim infil trações de humidade que podem da nificar o tampo. Os materiais utilizados devem ser re sistentes a temperaturas elevadas.
-
-
-
-
9
Dimensões do aparelho e recorte do tampo
KM 548
10
Dimensões do aparelho e recorte do tampo
a Mola de aperto b Altura para encastrar c Altura para encastrar colocada sobre
o tampo
d Altura para encastrar para passar o
cabo eléctrico 44 mm
e Chapas de segurança f Caixa de ligação com cabo de liga
ção
g frente
A caixa de ligação não pode ficar instalada entre a placa e a base de protecção.
^ Efectue o recorte no tampo de acor-
do com as dimensões indicadas na figura.
-
Se ao efectuar a montagem verificar que o vedante da moldura, nos can tos, não assenta devidamente sobre o tampo, ajuste o raio de curvatura, <= R4 cuidadosamente com um ser rote de ponta.
-
-
^
Preste atenção aos 50 mm de distân cia mínima que deve existir entre a placa e a parede traseira assim como entre a placa e o lateral direito e esquerdo. consulte o capítulo "Medidas de se gurança".
^
Em tampos de madeira deverá isolar a zona recortada evitando assim infil trações de humidade que podem da nificar o tampo. Os materiais utilizados devem ser re sistentes a temperaturas elevadas.
-
-
-
-
-
11
Dimensões do aparelho e recorte do tampo
KM 550
12
Dimensões do aparelho e recorte do tampo
a Mola de aperto b Altura para encastrar c Altura para encastrar colocada sobre
o tampo
d Altura para encastrar para passar o
cabo eléctrico 46 mm
e frente f Caixa de ligação com cabo de liga
ção
^ Efectue o recorte no tampo de acor-
do com as dimensões indicadas na figura.
^ Preste atenção aos 50 mm de distân-
cia mínima que deve existir entre a placa e a parede posterior assim como entre a placa e o lateral direito e esquerdo. Consulte o capítulo "Medidas de se gurança".
^
Em tampos de madeira deverá isolar a zona recortada evitando assim infil trações de humidade que podem da nificar o tampo. Os materiais utilizados devem ser re sistentes a temperaturas elevadas.
Se ao efectuar a montagem verificar que o vedante da moldura, nos can tos, não assenta devidamente sobre o tampo, ajuste o raio de curvatura, <= R4 cuidadosamente com um ser rote de ponta.
-
-
-
-
-
-
-
13
Montagem

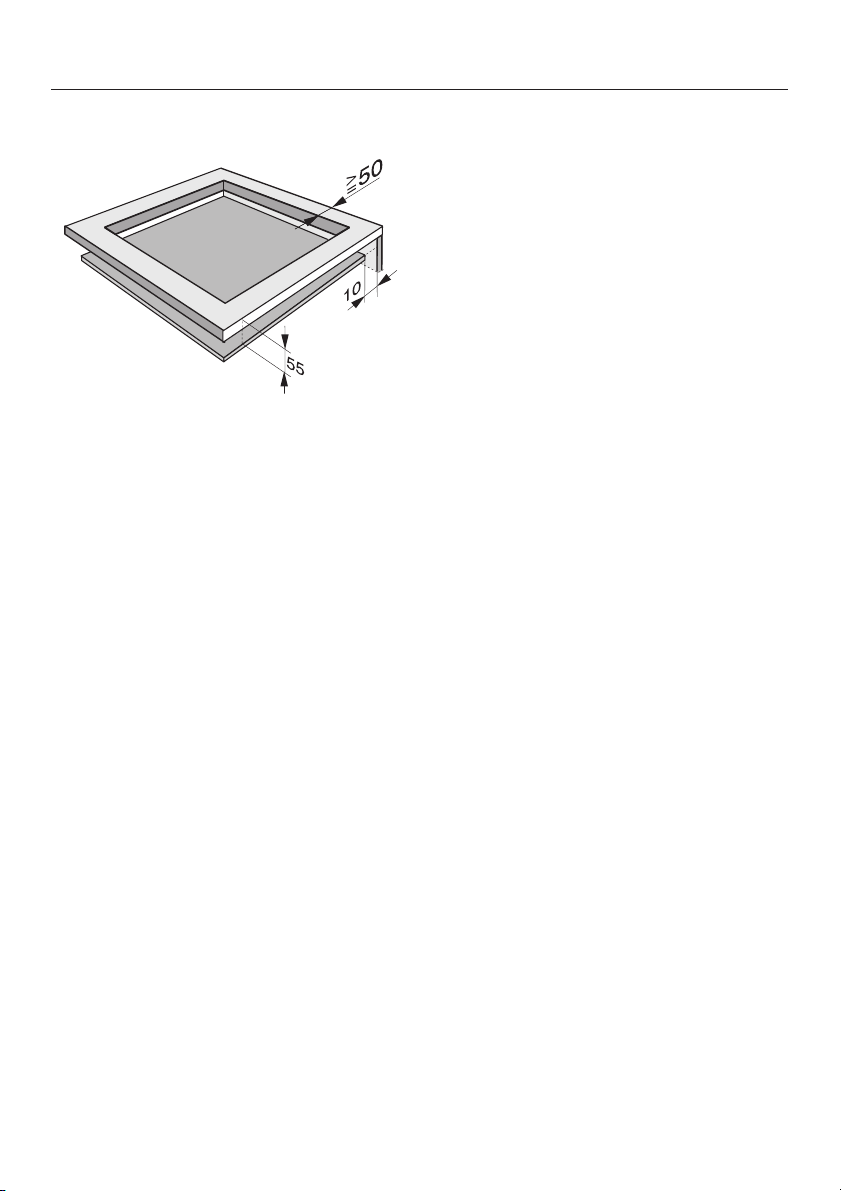

Base de protecção
Por baixo da placa é necessário que
^
exista uma base de protecção a pelo menos 55 mm de distância do canto superior do tampo (consulte a figu­ra).
^ Se a placa for mais larga que o forno,
fogão ou o painel de comandos, a base de protecção e o painel frontal devem ser montados na zona mais saliente.
14

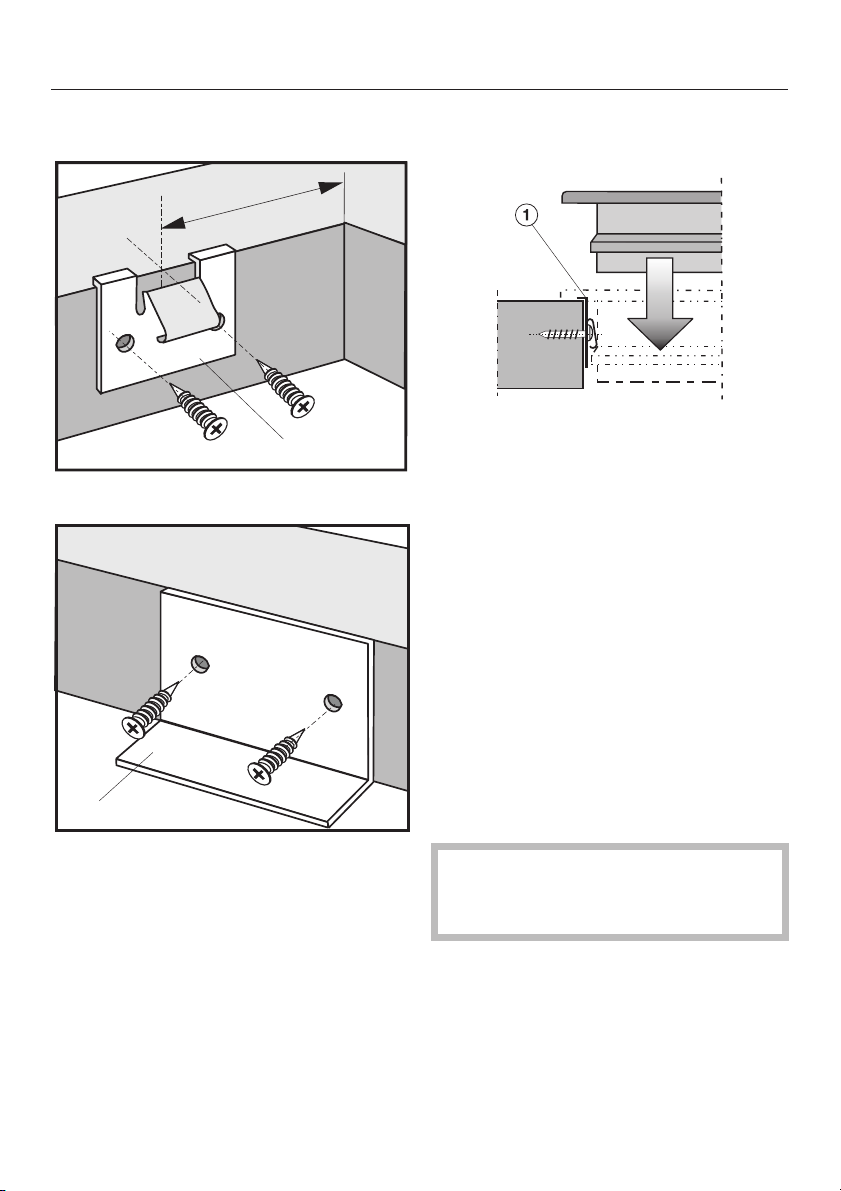

Fixação das molas de aperto
75
Montagem
a
e
^
As molas de aperto fornecidas junto a e a chapa de protecção e (KM 548) devem ser colocadas na zona marcada (consulte dimensões do aparelho e recorte do tampo) e tal como se indica na figura , fixando com os parafusos fornecidos junto 3,5x25 mm.
Montagem do aparelho
^ Passar o cabo de ligação à corrente
através do recorte efectuado.
^ Coloque a placa sobre as molas a . ^ Com as duas mãos, pressione a pla-
ca para baixo, até sentir o encaixe. Verifique se o vedante está bem as­sente sobre a placa para que fique garantida a vedação adequada.
^
Ligue a placa à corrente eléctrica. Consulte o capítulo: "Ligação eléctri ca".
Para desmontar a placa, separan do-a do tampo, é necessário utilizar uma ferramenta especial.
-
-
15
Montagem
Em tampos de granito
As molas de aperto a e a chapa de segurança e (só na KM 548) devem ser fi
^
xas ao tampo de granito com fita autocolante dupla f Depois aplique uma ca mada de silicone g .em volta do tampo e na parte inferior das molas.
Para os tampos de granito não é necessário utilizar parafusos.
75
f
a
e
-
-
f
16
g
f
a
e
g
Montagem da placa
Passar o cabo de ligação à corrente
^
através do recorte efectuado.
^ Coloque a placa sobre as molas a . ^ Com as duas mãos, pressione a pla-
ca para baixo, até sentir o encaixe. Verifique se o vedante está bem as­sente sobre a placa para que fique garantida a vedação adequada.
^ Ligue a placa à corrente eléctrica.
Consulte o capítulo: "Ligação eléctri­ca".
Montagem
Para desmontar a placa, separan do-a do tampo, é necessário utilizar uma ferramenta especial.
-
17
Montagem
Indicações para a montagem
O produto isolante deve ser posto com cuidado para que não fique en­tre a moldura da placa e o tampo!
Caso contrário quando for necessá­rio efectuar trabalhos de assistência será bastante difícil desmontar a placa e tanto a moldura como o tampo podem ficar danificados.
A fita isoladora por baixo da moldura da placa garante vedação suficiente do tampo.
18
Indicações sobre a ligação eléctrica
A ligação da placa à corrente eléctrica só deve ser efectuada por um técnico especializado e de acordo com as nor mas da companhia distribuidora de electricidade.
Verifique se todas as peças ficaram bem isoladas após a montagem da placa.
Os dados de ligação necessários encontram-se na placa de característi cas. Estes dados devem corresponder com os do quadro eléctrico.
É necessário poder desligar a placa da corrente eléctrica. Quando a placa está desligada tem de existir uma distância entre contactos de pelo menos 3 mm.
Quando for necessário cortar a alimen­tação da placa deverá desligar os dis­juntores ou fusíveis do quadro.
Certifique-se após desligar o quadro eléctrico de que não será ligado
­inadvertidamente sem que os traba lhos necessários estejam concluí dos.
-
-
-
19
Indicações sobre a ligação eléctrica
Esquema de ligação
A placa tem de ser ligada à corrente com um cabo eléctrico tipo H 05 VV-F ou H 05 RR-F de acordo com o esque ma de ligação indicado.
Consulte a placa de características onde encontra os dados técnicos de li gação.
Disjuntor de protecção: Para aumentar a segurança pode ser montado um interruptor de protecção com uma corrente de disparo de 30 mA.
202122
Se a segurança for de ß 100 mA e se durante um longo período de tempo
-
não utilizar a placa, o disjuntor pode disparar.
-
Atenção
O fabricante não pode ser respon sabilizado por danos ou avarias causados por falta ou interrupção nos sistemas de protecção ou mon tagem errada da placa.
-
-
23
Salvo modificações / 1503
Papel branqueado com total isenção de cloro.
M.-Nr. 05 976 260 / 00
