Montagehandleiding
keramisch kookvlak
KM 543
KM 548
KM 550
Lees absoluut uw montagehandleiding
voor u het toestel installeert en in gebruik
neemt. Zo zorgt u voor uw veiligheid en
vermijdt u schade aan uw toestel.
B
M.-Nr. 05 922 370
2
Inhoud
Opmerkingen omtrent uw veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Enkel bij KM 543. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Veilige afstand boven het kookvlak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Inbouw bij bijkomende nisbekleding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Afmetingen van toestel en uitsnijding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
KM 543. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
KM 548. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
KM 550. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Beschermende plank. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Klemveren en steunplaatjes bevestigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Het toestel inbouwen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Bij granieten werkbladen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Het toestel inbouwen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Inbouwtip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Stroomschema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3
Opmerkingen omtrent uw veiligheid
Inbouw
Bouw het kookvlak pas in nadat de
wandkasten en de wasemkap ge
monteerd zijn. Zo vermijdt u schade
aan het toestel.
Gefineerde delen van het werkblad
dienen verwerkt te zijn met lijm die
tegen hitte (100 °C) bestand is. Anders
komt de lijm los of vervormt hij.
De wandafsluitlijsten dienen tegen hitte
bestand te zijn.
-
Bij inbouw van een kookvlak mo
gen er aan de achterzijde en aan
een van de zijden om het even hoe hoge kasten of muren staan. Aan de andere zijde mag er geen meubel of toestel hoger zijn dan het kookvlak. Zie afbeeldingen.
Indien u dit toestel niet op een vas-
te plaats inbouwt en monteert, bv.
op een schip, laat dit karwei dan enkel
uitvoeren door vakmensen. Die moeten
ervoor zorgen dat u het toestel veilig
kan gebruiken.
-
4
Opmerkingen omtrent uw veiligheid
zeker aan te bevelen!
Enkel bij KM 543
50mm
c
niet aan te bevelen!
b Afstand tussen de uitsnijding en de
kolomkast, links van het kookvlak:
minstens 70 mm
niet aan te bevelen!
a Afstand tussen de uitsnijding en de
kolomkast ernaast: minstens 50 mm.
Uitzondering: bij onbrandbaar mate
riaal.
Zie rubriek "Inbouw bij bijkomende
nisbekleding".
niet toegestaan!
-
5
Opmerkingen omtrent uw veiligheid
Bouw dit kookvlak niet in boven
was-, droog-, afwasautomaten,
koelkasten en diepvriezers.
Zorg ervoor dat de aansluitleiding
van het kookvlak na de inbouw de
bodemplaat niet raakt. Die draad mag
ook niet mechanisch worden belast.
Bevindt zich meteen onder het
kookvlak geen oven, fornuis noch
schakelpaneel, monteer dan in de
inbouwonderkast
een vast voorzijdepaneel en ook
–
een beschermende plank.
–
Is het kookvlak breder dan de
oven, het fornuis of het schakelpaneel? Breng dan het vast voorzijdepaneel en de beschermende plank ook
aan waar het kookvlak er voorbijkomt.
Bevindt er zich een lade onder de
beschermende plank, leg dan
daarin geen spraybussen of licht ontvlambare of brandbare voorwerpen. Zo
er in de lade een bestekinzet is ge
plaatst, dient die wel vervaardigd te zijn
van tegen hitte bestand materiaal.
-
Veilige afstand boven het
kookvlak
b Tussen het kookvlak en de wasem
kap erboven dient u de afstand aan
te houden, die de fabrikant van de
wasemkap opgeeft. Wordt er niets
vermeld, bv. voor een rekje, dan bedraagt de afstand tot licht ontvlambaar materiaal minstens 760 mm.
Bij inbouw van verschillende toestellen onder een wasemkap, bv. wokbrander en elektrisch kookvlak:
neem de grootste afstand tussen
wasemkap en toestel, die wordt
voorgeschreven. Die vindt u in de
montage- of gebruiksaanwijzing.
-
Bewaar deze montagehandleiding en
geef ze door aan wie het toestel even
tueel na u gebruikt.
Al de maten in deze montagehandlei
ding zijn opgegeven in mm.
6
-
-
Opmerkingen omtrent uw veiligheid
Inbouw bij bijkomende nisbekleding
a muur
b nisbekleding
c wandafsluitlijst
d werkblad
e uitsnijding in het werkblad
f minstens 50 mm afstand tussen de nisbekleding en de uitsnijding in het werk
blad.
Deze afstand is enkel noodzakelijk indien het materiaal van de nisbekleding
van hout of een andere brandbare stof is gemaakt. Bij onbrandbaar materiaal
(metaal, keramische tegels e.d.) kan van deze 50 mm de diktemaat van de nis
bekleding worden afgetrokken.
Door hoge temperaturen kan het materiaal vernietigd worden of wijzigingen
ondergaan.
-
-
7

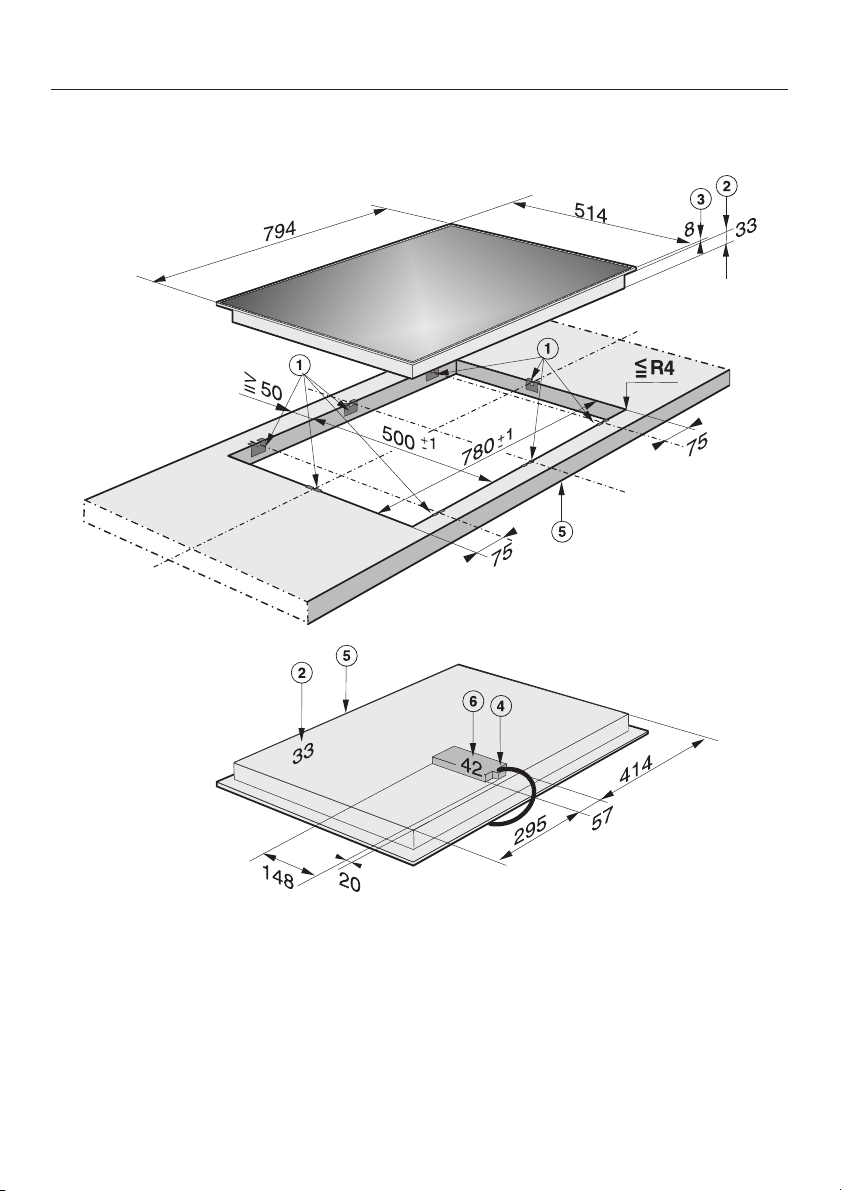

Afmetingen van toestel en uitsnijding
KM 543
8
Afmetingen van toestel en uitsnijding
a klemveren
b inbouwdiepte
c opbouwhoogte
d inbouwdiepte voor kabelingang
44 mm
e vooraan
f aansluitkastje met netsnoer
Laat het aansluitkastje bij het inbouwen tussen kookvlak en beschermende plank nergens klemmen.
^ Maak een uitsnijding in het werkblad
als op de maatschets.
Stelt u bij het inbouwen vast dat de
dichting van het raam aan de hoe
ken niet degelijk op het werkblad
rust? Dan kan u de hoekradius,
<= R4, met een decoupeerzaag
voorzichtig bijwerken.
-
^ Hou rekening met de minimumaf-
stand tot de achterzijde, nl. 50 mm,
en tot een zijwand rechts, 50 mm, of
links, 70 mm.
Zie rubriek "Opmerkingen omtrent uw
veiligheid".
^
De snijvlakken beschermt u met spe
ciale lak, siliconrubber of giethars. Zo
vermijdt u dat het werkblad door
vocht opzwelt.
De gebruikte materialen dienen hitte
bestendig te zijn.
-
-
9
Afmetingen van toestel en uitsnijding
KM 548
10
Afmetingen van toestel en uitsnijding
a klemveren
b inbouwdiepte
c opbouwhoogte
d inbouwdiepte voor kabelingang
44 mm
e steunplaatjes
f aansluitkastje met netsnoer
g vooraan
Laat het aansluitkastje bij het inbouwen tussen kookvlak en beschermende plank nergens klemmen.
Stelt u bij het inbouwen vast dat de
dichting van het raam aan de hoe
ken niet degelijk op het werkblad
rust? Dan kan u de hoekradius,
<= R4, met een decoupeerzaag
voorzichtig bijwerken.
-
^ Maak een uitsnijding in het werkblad
als op de maatschets.
^
Hou rekening met de minimumaf
stand, nl. 50 mm, tot de achterzijde
en tot een zijwand rechts of links.
Zie rubriek "Opmerkingen omtrent uw
veiligheid".
^
De snijvlakken beschermt u met spe
ciale lak, siliconrubber of giethars. Zo
vermijdt u dat het werkblad door
vocht opzwelt.
De gebruikte materialen dienen hitte
bestendig te zijn.
-
-
-
11
Afmetingen van toestel en uitsnijding
KM 550
12
Afmetingen van toestel en uitsnijding
a klemveren
b inbouwdiepte
c opbouwhoogte
d inbouwdiepte voor kabelingang
46 mm
e vooraan
f aansluitkastje met netsnoer
^ Maak een uitsnijding in het werkblad
als op de maatschets.
^ Hou rekening met de minimumaf-
stand, nl. 50 mm, tot de achterzijde
en tot een zijwand rechts of links.
Zie rubriek "Opmerkingen omtrent uw
veiligheid".
^ De snijvlakken beschermt u met spe-
ciale lak, siliconrubber of giethars. Zo
vermijdt u dat het werkblad door
vocht opzwelt.
De gebruikte materialen dienen hitte
bestendig te zijn.
Stelt u bij het inbouwen vast dat de
dichting van het raam aan de hoe
ken niet degelijk op het werkblad
rust? Dan kan u de hoekradius,
<= R4, met een decoupeerzaag
voorzichtig bijwerken.
-
-
13
Montage
Beschermende plank
Onder het kookvlak dient u een door
^
lopende beschermende plank aan te
brengen. De minimumafstand tot de
bovenkant van het werkblad bedraagt 55 mm. Zie afb.
^ Is het kookvlak breder dan de oven,
het fornuis of het schakelpaneel?
Breng dan het vast voorzijdepaneel
en de beschermende plank ook aan
waar het kookvlak er voorbijkomt.
-
14
Montage
Klemveren en steunplaatjes
bevestigen
75
a
Het toestel inbouwen
Voer het snoer naar onderen door de
^
uitsnijding.
^ Leg het kookvlak los op de klemve-
ren a.
^ Duw het kookvlak aan de rand gelijk-
matig met beide handen omlaag. U
dient een klik te horen. Let erop dat
de dichting van het kookvlak op het
werkblad rust. Enkel dan bent u zeker dat de inbouw langs alle zijden
goed dicht is.
e
^
Laat de bijgeleverde klemveren a en
steunplaatjes e op de gemarkeerde
plaatsen over de bovenste rand van
de uitsnijding rusten. Bevestig ze
daarna met de bijgeleverde schroe
ven 3,5 x 25 mm. Zie ook " Afme
tingen van toestel en uitsnijding".
^
Sluit het toestel op het net aan.
Zie rubriek "Elektrische aansluiting".
Het kookvlak kan enkel met speciaal
gereedschap uit de uitsparing wor
den getild.
-
-
-
15
Montage
Bij granieten werkbladen
De klemveren a en steunplaatjes e (enkel bij KM 548) dient u bij granieten werk
bladen met stevige dubbelzijdige kleefband f op hun plaats te brengen en te be
vestigen.
Kleef de zijranden en de onderste rand van de klemveren daarna met siliconen g
dicht.
De schroeven hebt u voor granieten werkbladen niet nodig.
75
f
f
a
e
-
-
16
g
f
a
e
g
Het toestel inbouwen
Voer het snoer naar onderen door de
^
uitsnijding.
^ Leg het kookvlak los op de klemve-
ren a.
^ Duw het kookvlak aan de rand gelijk-
matig met beide handen omlaag. U
dient een klik te horen. Let erop dat
de dichting van het kookvlak op het
werkblad rust. Enkel dan bent u zeker dat de inbouw langs alle zijden
goed dicht is.
Montage
^
Sluit het toestel op het net aan.
Zie rubriek "Elektrische aansluiting".
Het kookvlak kan enkel met speciaal
gereedschap uit de uitsparing wor
den getild.
-
17
Montage
Inbouwtip
Er mag in geen geval dichtingskit
tussen de omranding van het kookvlakoppervlak en het werkblad terechtkomen!
Anders wordt het moeilijker om het
kookvlak bij onderhouds- en reparatiewerkzaamheden te demonteren.
De omranding en het werkblad kun
nen dan schade oplopen.
De dichtingsstrook onder de omranding
van het kookvlakoppervlak zorgt reeds
voldoende voor afdichting met het
werkblad.
18
-
Elektrische aansluiting
Het verdient aanbeveling het toestel via
een stopcontact aan te sluiten. Dit ver
gemakkelijkt immers eventuele tussen
komsten van de technische dienst. Het
stopcontact dient toegankelijk te zijn
nadat het toestel is ingebouwd.
Wordt er niet op een stopcontact aan
gesloten, vertrouw de aansluiting van
uw toestel op het stroomnet dan toe
aan een bevoegd elektricien. Die dient
de plaatselijke reglementering te ken
nen en nauwgezet te volgen.
Zorg ervoor dat de stroom niet opnieuw kan worden ingeschakeld terwijl aan de elektrische aansluiting
wordt gewerkt.
Zorg er ook voor dat de gebruiker
geen stroomvoerende onderdelen
kan aanraken nadat het toestel is
gemonteerd!
Is het stopcontact niet meer toeganke
lijk of is er een vaste aansluiting uitge
voerd, dan moet die voor elke fase met
een stroomonderbreker uitgerust zijn.
Als stroomonderbrekers kunnen er
schakelaars worden gebruikt met een
contactopening van meer dan 3 mm in
uitgeschakelde stand, zoals automa
tische schakelaars, smeltveiligheden en
contactsluiters.
-
-
-
-
-
-
-
Aansluitleiding
Sluit het toestel aan met behulp van
een kabel van het type H 05 VV-F of
H 05 RR-F met de vereiste diameter.
Raadpleeg het stroomschema.
De maximum-aansluitwaarde vindt u op
het typeplaatje.
Verliesstroomschakelaar
Om de veiligheid te verhogen, verdient
het aanbeveling een verliesstroomscha
kelaar met een uitschakelstroom van
30 mA voor het toestel te schakelen.
Let op!
Let erop, als u een kabel vervangt, dat
de draden van het kookvlak voldoende
dik zijn van diameter.
De aarddraad schroeft u op de met gemarkeerde aansluiting.
De fabrikant kan niet aansprakelijk worden gesteld voor schade veroorzaakt
door een ontbrekende of beschadigde
aarddraad. Er zijn elektrische schokken
mogelijk.
De fabrikant is niet verantwoordelijk
voor directe of indirecte schade die
door fouten bij inbouw en aansluiting
werd veroorzaakt.
-
De vereiste gegevens over de aanslui
ting vindt u op het typeplaatje. Ga na
of deze gegevens met de netspanning
en -frequentie overeenstemmen.
-
19
Elektrische aansluiting
Stroomschema
202122
23
Wijzigingen voorbehouden / 1403
M.-Nr. 05 922 370 / 01
Dit papier spaart het milieu doordat het uit 100 % chloorvrij gebleekte celstof bestaat.
Loading...
