Gebrauchs- und Montageanweisung

Glaskeramik-Kochfelder KM 530 / KM 537 KM540/KM541/KM542/KM543 KM544/KM545/KM547/KM548 KM550/KM551/KM552/KM553

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 05 916 321

Inhalt

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

KM540...........................................................4

KM544...........................................................5

KM530/KM545...................................................6

KM541...........................................................7

KM542...........................................................8

KM548...........................................................9

KM543/KM547..................................................10

KM 537 / KM 550 / KM 551

KM552/KM553..................................................11

Kochzonensteuerung und -anzeige ...................................12

Timersteuerung und -anzeige ........................................12

Kochzonendaten ..................................................13

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Aktiver Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Vor dem ersten Benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Erste Reinigung ...................................................22

Inbetriebnahme ...................................................22

Abgleich der Sensorfelder...........................................23

Funktionsweise der Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sensorfelder......................................................25

Einschalten ......................................................25

Einstellbereiche ...................................................26

Ankochautomatik ..................................................27

Zuschalten des zweiten Heizkreises ...................................28

Ausschalten und Restwärmeanzeige ..................................29

Kochgeschirr .....................................................30

Tipps zum Energiesparen ...........................................31

Inhalt

Sicherheitseinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Verriegelung .....................................................32

Stop and Go......................................................33

Sicherheitsabschaltung .............................................34

Überhitzungsschutz................................................35

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Einstellprinzip.....................................................36

Kurzzeitwecker einstellen ...........................................36

Kochzone automatisch abschalten ....................................37

Wechseln zwischen den Funktionen ...................................38

Timer-Startwert....................................................38

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Programmierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Was tun, wenn ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Kochleistung prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Sicherheitshinweise zum Einbau ......................................49

Rahmen- / Facettenkochfelder .......................................53

Dichtung ........................................................65

Geflieste Arbeitsfläche..............................................65

Flächenbündige Kochfelder .........................................66

Elektroanschluss ..................................................70

Anschlussleitung ..................................................71

Anschlussschema .................................................72

Kundendienst, Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Gerätebeschreibung

KM 540

Kochzonen:

abcd Einkreis-Kochzonen

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

Kontrollleuchte für:

i Verriegelung

KM 544

Gerätebeschreibung

Kochzonen:

abcd Einkreis-Kochzonen

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

Kontrollleuchte für:

i Verriegelung

Gerätebeschreibung

KM 530 / KM 545

Kochzonen:

abd Einkreis-Kochzonen

c Zweikreis-Kochzone

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

KM 541

Gerätebeschreibung

Kochzonen:

a Zweikreis-Kochzone

bcd Einkreis-Kochzonen

Sensorschaltfelder für:

e Kochzonensteuerung)

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

Gerätebeschreibung

KM 542

Kochzonen:

ac Zweikreis-Kochzonen

bd Einkreis-Kochzonen

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

KM 548

Gerätebeschreibung

Kochzonen:

ac Zweikreis-Kochzonen

bd Einkreis-Kochzonen

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

Gerätebeschreibung

KM 543 / KM 547

Kochzonen:

a Zweikreis-Kochzone

bd Einkreis-Kochzonen

c Bräterzone

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

KM 537 / KM 550 / KM 551 KM 552 / KM 553

Gerätebeschreibung

Kochzonen:

a Zweikreis-Kochzone

bd Einkreis-Kochzonen

c Bräterzone

Sensorschaltfelder für:

e Kochzonensteuerung

f Timer (siehe Kapitel "Timersteuerung

und -anzeige")

g Verriegelung

h EIN/AUS des Kochfeldes

j Zuschaltung des zweiten Heizkreises

Kontrollleuchten für:

i Verriegelung

k Zuschaltung des zweiten Heizkreises

Gerätebeschreibung

Kochzonensteuerung und -anzeige

l Anzeige:

0 = Betriebsbereitschaft der Kochzone 1 bis 9 = Leistungsstufe (bei eingeschaltetem Kochfeld) # = Restwärme F = Fehler (siehe Kapitel "Sicherheitsabschaltung") A = Ankochautomatik bei erweitertem Umfang der Leistungsstufen P0 usw. = Programm (siehe Kapitel "Programmierung") S0 usw. = Status (siehe Kapitel "Programmierung")

m Kontrollleuchte für Ankochautomatik oder erweiterten Umfang der Leistungsstu-

fen (siehe Kapitel "Programmierung"), z. B. der Kochzone vorn links

n Sensorschaltfelder zum Einstellen der Leistungsstufe

Timersteuerung und -anzeige

o Sensorschaltfeld zum Einschalten des Timers, Wechseln zwischen den Funktio

nen und zum Anwählen einer Kochzone beim Automatischen Abschalten

p Sensorschaltfelder zum Einstellen der Zeit

q Zeitanzeige

r Kontrollleuchte für automatisches Abschalten, z. B. der Kochzone hinten rechts

Kochzonendaten

Gerätebeschreibung

Koch

zone

y 21,0 2200 18,0 1800 18,0 1800

w 14,5 1100 14,5 1100 14,5 1100

x 18,0 1800 21,0 2200 12,0 / 21,0 750 / 2200

z 14,5 1100 14,5 1100 14,5 1100

Kochzone

y 12,0 / 21,0 750 / 2200 12,0 / 21,0 750 / 2200 10,0 / 18,0 600 / 1800

w 14,5 1100 14,5 1100 14,5 1100

x 18,0 1800 10,0 / 18,0 600 / 1800 12,0 / 21,0 750 / 2200

KM 540 KM 544 KM 545

C in cm Leistung

in Watt

bei 230 V

Gesamt:

6200

KM 541 KM 542 KM 548

C in cm Leistung

in Watt

bei 230 V

C in cm Leistung

in Watt

bei 230 V

Gesamt:

6200

C in cm Leistung

in Watt

bei 230 V

C in cm Leistung

in Watt

bei 230 V

Gesamt:

6200

C in cm Leistung

in Watt

bei 230 V

z 14,5 1100 14,5 1100 14,5 1100

Gesamt:

6200

Gesamt:

6200

Gesamt:

6200

Gerätebeschreibung

Koch

zone

y 12,0 / 21,0 750 / 2200 12,0 / 21,0 750 / 2200

w 14,5 1100 14,5 1100

x 17,0 /

z 14,5 1100 18,0 1800

Koch-

zone

y 18,0* 1800 12,0 / 21,0 750 / 2200

w 14,5 1100 14,5 1100

x 12,0 / 21,0 750 / 2200 17,0 /

KM 543 / KM 547 KM 550 / KM 551 / KM 552 /KM 553

C in cm Leistung in Watt

bei 230 V

1500 /

17,0 x 26,5

KM 530 KM 537

C in cm Leistung in Watt

2400

Gesamt:

6800

bei 230 V

C in cm Leistung in Watt

17,0 /

17,0 x 26,5

C in cm Leistung in Watt

17,0 x 26,5

bei 230 V

1500 /

2400

Gesamt:

7500

bei 230 V

1500 /

2400

z 14,5 1100 18,0* 1800

Gesamt:

6200

* Diese Kochzone ist mit zwei verschiedenen Heizkörpern (HiLight und Halogen)

ausgestattet. Sie erkennen sie daran, dass der äußere Bereich der beheizten Fläche (Halogen-Heizkörper) nach dem Einschalten schneller und stärker auf glüht als der innere Bereich (HiLight-Heizkörper).

Gesamt:

7500

Sicherheitshinweise und Warnungen

Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanwei sung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.

Personen, die aufgrund ihrer physi schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu be dienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.

Technische Sicherheit

Das Gerät darf nur von einer Elektro

fachkraft eingebaut und angeschlossen werden. Beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunter nehmen genau kennt und sorgfältig ein hält. Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die durch Fehler beim Einbau oder An schluss verursacht werden.

Die elektrische Sicherheit des Gerä

tes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorkehrung vorhanden ist. Lassen Sie im Zweifelsfall die Hausin stallation durch eine Elektrofachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleitung verur sacht werden.

Der Anschluss des Gerätes an das

Elektronetz darf nicht über eine Verlängerungsleitung erfolgen. Verlängerungsleitungen gewähren nicht die nötige Sicherheit des Gerätes.

Öffnen Sie auf keinen Fall das Ge-

häuse des Gerätes. Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicher

weise zu Funktionsstörungen des Gerä tes.

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Benutzen Sie das Gerät nur im ein

gebauten Zustand. Nur so ist sicherge stellt, dass Sie nicht mit Strom führen den Teilen in Berührung kommen.

Dieses Gerät ist nur für die Verwen

dung im Haushalt, nicht für gewerbliche Zwecke bestimmt.

Lassen Sie das Gerät während des

Betriebes nicht unbeaufsichtigt! Leerkochende Töpfe können zu Schä den an der Glaskeramik führen, für die der Hersteller keine Haftung über nimmt. Überhitztes Fett oder Öl kann sich entzünden und einen Brand entfachen.

Verwenden Sie das Kochfeld aus-

schließlich im privaten Haushalt für die in dieser Gebrauchsanweisung beschriebenen Anwendungsarten. Andere Verwendungszwecke sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver ursacht werden.

Verwenden Sie das Gerät nicht zum

Heizen von Räumen. Durch die hohen Temperaturen können leicht entzündli

che Gegenstände in der Nähe zu bren

nen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes ver ringern.

Bei längerer, intensiver Benutzung

des Gerätes werden der Rahmen und das Bedienfeld heiß. Dies ist ein norma ler Vorgang, keine Fehlfunktion.

Sicherheitshinweise und Warnungen

Kinder im Haushalt

Nutzen Sie die Verriegelung, damit

Kinder das Gerät nicht unbeaufsichtigt einschalten oder Einstellungen ändern können.

Das Gerät ist für die Benutzung

durch Erwachsene bestimmt, die den Inhalt dieser Gebrauchsanweisung ge nau kennen. Kinder können die Gefah ren, die im Umgang mit dem Gerät be stehen, oft nicht ausreichend erkennen. Sorgen Sie daher für die nötige Beauf sichtigung der Kinder.

Ältere Kinder dürfen das Gerät nur

benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher handhaben und mögliche Gefahren einer falschen Bedienung erkennen können.

Lassen Sie Kinder nicht mit dem Ge-

rät spielen.

Das Gerät wird bei Betrieb heiß und

bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr aus geschlossen ist.

Achten Sie darauf, dass Kinder nicht

die Möglichkeit haben, heiße Töpfe und Pfannen herunterzuziehen. Drehen Sie Topf- und Pfannengriffe zur Seite über die Arbeitsfläche, um Verbrennungsund Verbrühungsgefahr auszuschlie ßen! Ein spezielles Kinderschutzgitter (im Fachhandel erhältlich) reduziert die

Gefahr.

Verpackungsteile (z. B. Folien, Sty

ropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reich weite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Bewahren Sie keine Gegenstände,

die für Kinder von Interesse sein könn ten, in Stauräumen über oder hinter dem Gerät auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!

Sicherheitshinweise und Warnungen

Schutz des Gerätes vor Be

schädigungen

Verwenden Sie nur Töpfe und Pfan

nen mit glattem Boden. Raue Topf- und Pfannenböden verkratzen die Glaskera mikscheibe.

Erhitzen Sie niemals Geschirr ohne

Inhalt, es sei denn, der Geschirrherstel ler erlaubt diese Anwendung ausdrück lich. Bei Nichtbeachtung kann das Kochfeld beschädigt werden.

Halten Sie das Kochfeld sauber.

Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer verursachen.

Gelangen Zucker, zuckerhaltige

Speisen, Kunststoff oder Alufolie auf das heiße Kochfeld, schalten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zustand, mit einem Glasschaber gründlich von der Kochzone, da sie sonst beim Erkalten die Glaskeramikscheibe beschädigen. Vorsicht, es besteht Verbrennungsgefahr! Reinigen Sie die Kochzone anschlie ßend im erkalteten Zustand.

Um das Einbrennen von Rückstän

den zu vermeiden, entfernen Sie Ver schmutzungen so schnell wie möglich und achten Sie beim Aufsetzen von Kochgeschirr darauf, dass der Ge

schirrboden sauber, fettfrei und trocken ist.

Achten Sie darauf, dass keine Ge

genstände oder Kochgeschirre auf die

Glaskeramikfläche fallen. Auch leichte Gegenstände (z. B. Salzstreuer) kön nen Risse oder Brüche in der Glaskera mikscheibe verursachen.

Verwenden Sie zum Reinigen kei

nesfalls einen Dampfreiniger. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Stellen Sie keinesfalls heiße Töpfe

oder Pfannen im Bereich des Bedienfeldes ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.

Sicherheitshinweise und Warnungen

Schutz vor Verbrennungen und Verbrühungen

Das Gerät wird bei Betrieb heiß und

bleibt es auch noch einige Zeit nach dem Ausschalten. Erst wenn die Rest wärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.

Schützen Sie Ihre Hände bei allen

Arbeiten am heißen Gerät mit wärmei solierten Handschuhen, Topflappen oder Ähnlichem. Achten Sie darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärme leitfähigkeit erhöht, und es kann zu Verbrennungen kommen.

Erhitzen Sie keine geschlossenen

Behälter, z. B. Konservendosen, auf den Kochzonen. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungs- und Verbrühungsgefahr!

Benutzen Sie das Gerät nicht als

Ablagefläche. Bei eingeschaltetem Gerät, versehentli chem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass metallische Gegenstände sich erhitzen (Verbrennungsgefahr). Anderes Ablagegut kann je nach Mate rial schmelzen oder sich entzünden. Feuchte Topfdeckel können sich fest saugen. Schalten Sie die Kochzonen nach Ge brauch aus!

Decken Sie das Gerät nie mit einem

Tuch oder einer Herdschutzfolie ab. Bei versehentlichem Einschalten besteht Brandgefahr.

Entzündet sich heißes Fett oder Öl,

versuchen Sie keinesfalls, mit Wasser zu löschen! Ersticken Sie das Feuer, z. B. mit Hilfe eines Kochgeschirrdeckels, eines feuchten Geschirrtuches oder Ähnlichem.

Flambieren Sie niemals unter einer

Dunstabzugshaube. Die Flammen kön nen die Dunstabzugshaube in Brand setzen.

Sicherheitshinweise und Warnungen

Bei einem Gerätedefekt

Sollten Sie einen Defekt des Gerätes

feststellen, schalten Sie zuerst das Ge rät und anschließend auch die Siche rung aus. Schmelzsicherungen müssen ganz herausgedreht sein. Benachrichti gen Sie den Kundendienst. Sorgen Sie dafür, dass das Gerät vor Abschluss der Reparatur keine Verbin dung zum Elektronetz hat.

Schalten Sie das Gerät auch bei

Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe sofort aus und trennen Sie es vom Elektronetz wie zu vor beschrieben. Andernfalls besteht Stromschlaggefahr!

Ist die Anschlussleitung beschädigt,

muss sie von einer Elektro-Fachkraft durch eine spezielle Anschlussleitung Typ H 05 VV-F oder H 05 RR-F ersetzt werden, die beim Hersteller oder Kundendienst erhältlich ist.

Reparaturen dürfen nur von einer

Elektrofachkraft durchgeführt werden. Unsachgemäße Reparaturen können erhebliche Gefahren für Sie bedeuten und Schäden am Gerät nach sich zie hen. Öffnen Sie auf keinen Fall das Ge häuse des Gerätes.

Eine Reparatur des Gerätes wäh

rend der Garantiezeit darf nur von ei nem vom Hersteller autorisierten Kun dendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Schutz vor weiteren Gefahren

Achten Sie beim Benutzen einer

Steckdose in Gerätenähe darauf, dass

die Netzanschlussleitung des jeweili gen Elektrogerätes nicht mit dem hei ßen Gerät in Berührung kommt. Die Lei

tungsisolierung könnte beschädigt wer den. Stromschlaggefahr!

Erhitzen Sie Speisen immer ausrei

chend. Evtl. vorhandene Keime in den Speisen werden nur durch genügend hohe Temperaturen und eine ausrei chend lange Einwirkzeit abgetötet.

Benutzen Sie kein Geschirr aus

Kunststoff oder Alufolie. Es schmilzt bei hohen Temperaturen. Darüber hinaus besteht Brandgefahr!

Gelangt ein Haustier auf das Koch-

feld, kann es dabei ein Sensorfeld berühren und dadurch eine Kochzone einschalten. Halten Sie deshalb Haustiere grundsätzlich vom Gerät fern.

Befindet sich unter dem Gerät eine

Schublade, dürfen darin weder Spray dosen noch leicht entzündliche Flüssig keiten noch andere brennbare Materia lien aufbewahrt werden. Eventuell vor handene Besteckkästen müssen aus hitzebeständigem Material sein.

Aktiver Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll

oder bei falscher Behandlung können

diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Fachhändler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Vor dem ersten Benutzen

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befin det, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

Erste Reinigung

Entfernen Sie evtl. angebrachte Schutz folien und Aufkleber.

Wischen Sie vor dem ersten Benutzen Ihr Gerät mit einem feuchten Tuch ab und trocknen Sie es danach.

Verwenden Sie zur Reinigung der Glaskeramikfläche kein Spülmittel, da dadurch bleibende bläuliche Verfärbungen entstehen können.

Inbetriebnahme

Nur bei Facettenkochfeldern (mit ge

schliffenem Glasrand): In den ersten Tagen nach dem Ein bau kann noch ein kleiner Spalt zwi schen Kochfeld und Arbeitsplatte

sichtbar sein. Er wird sich durch die Benutzung verringern. Die elektrische Sicherheit Ihres Gerätes ist trotz des kleinen Spaltes stets gewährleistet.

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es vorübergehend zur Geruchsbildung, wenn das Gerät das erste Mal in Betrieb genommen wird.

Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin. Sie sind nicht gesundheitsschädlich.

Vor dem ersten Benutzen

Abgleich der Sensorfelder

Automatischer Abgleich

Damit stets eine einwandfreie Funk tionsweise der Sensorfelder gewährleis tet ist, werden die zugehörigen Senso ren

nach Anschluss des Gerätes und

–

nach jeder Unterbrechung der Stromzufuhr, z. B. durch Stromaus fall, neu abgeglichen.

während des Betriebes ständig an

–

die wechselnden Umgebungsbedin gungen angeglichen.

Reagieren die Sensorfelder über- oder unempfindlich bzw. leuchten bei ausgeschaltetem Kochfeld die Kontrollleuchte für die Verriegelung und Zahlen in der Kochzonenanzeige, konnte der automatische Abgleich nicht erfolgreich durchgeführt werden.

In diesem Fall können Sie den Abgleich manuell herbeiführen.

Manueller Abgleich

Sorgen Sie zunächst dafür, dass kein

direktes Licht (Sonnen- oder künstli ches Licht) auf das Kochfeld fällt. Au ßerdem darf die Umgebung des

Kochfeldes weder zu dunkel sein noch sollten wechselnde Lichtverhält nisse herrschen.

Achten Sie darauf, dass das gesamte

Kochfeld und die Sensorfelder nicht bedeckt sind. Entfernen Sie jegliches Kochgeschirr und reinigen Sie das Kochfeld ggf. von Rückständen.

^ Unterbrechen Sie die Stromversor-

gung des Kochfeldes für ca. 1 Minute.

Sobald die Stromversorgung wiederhergestellt ist, wird die Reaktionsempfindlichkeit der Sensorfelder von der Elektronik neu eingestellt.

Sollte danach das Problem immer noch bestehen, rufen Sie bitte den Kundendienst.

Funktionsweise der Kochzonen

Einkreis-Kochzonen sind mit einem Heizband ausgestattet, Zwei kreis-Kochzonen und Bräterzonen mit zwei Heizbändern. Abhängig vom Mo dell können die Heizbänder durch ei nen Ring getrennt sein.

Jede Kochzone hat einen Überhit zungsschutz (Innentemperaturbegren zer), der das Überhitzen der Glaskera mikscheibe verhindert (siehe Kapitel "Überhitzungsschutz").

Wird eine Leistungsstufe eingestellt, schaltet sich die Beheizung ein und das Heizband ist durch die Glaskera mikscheibe sichtbar.

Die Heizleistung der Kochzonen ist abhängig von der eingestellten Leistungsstufe und wird elektronisch geregelt. Dies bewirkt das "Takten" einer Kochzone: die Beheizung wird an- und ausgeschaltet.

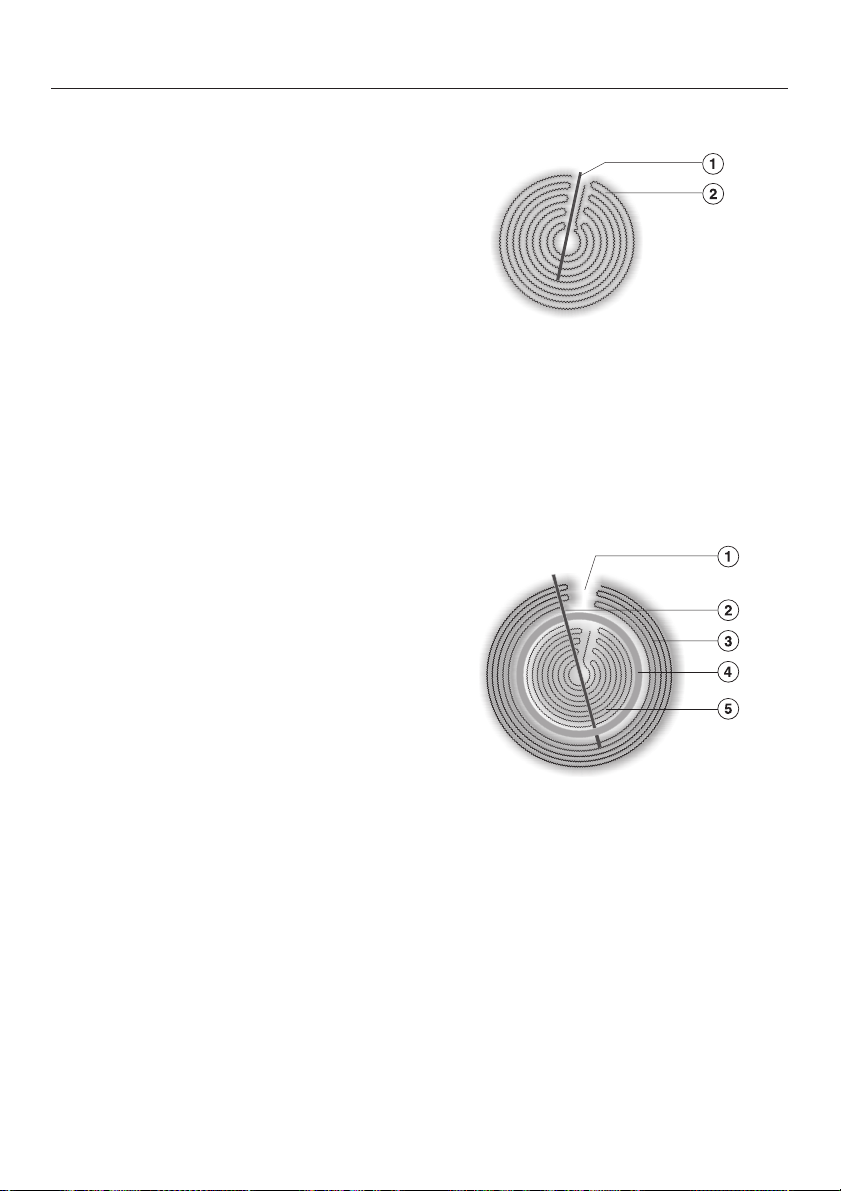

Einkreis-Kochzone

a Überhitzungsschutz

b Heizband

Zweikreis-Kochzone

a Technisch bedingt, kein Defekt

b Überhitzungsschutz

c äußeres Heizband

d Isolierring

e inneres Heizband

Bedienung

Sensorfelder

Das Bedienfeld Ihres GlaskeramikKochfeldes ist mit elektronischen Sen sorfeldern ausgestattet. Diese reagie ren auf Fingerkontakt. Sie bedienen die Kochzonen, indem Sie mit dem Finger die entsprechenden Sensorfelder berühren. Jede Reaktion der Sensorfelder wird mit einem akusti schen Signal quittiert.

Achten Sie darauf, nur die ge wünschten Sensorfelder mittig mit senkrechtem Finger zu berühren, und das Bedienfeld frei von Ver schmutzungen und abgelegten Ge genständen zu halten. Die Sensor felder reagieren andernfalls nicht, oder es kommt zu unbeabsichtigten Schaltvorgängen, ggf. sogar zum automatischen Abschalten des Kochfeldes (siehe Kapitel "Sicher heitsabschaltung"). Stellen Sie keinesfalls heißes Koch geschirr auf den Sensorfeldern ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.

Einschalten

Sie müssen erst das Kochfeld und dann die gewünschte Kochzone ein schalten.

Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt!

So schalten Sie das Kochfeld ein:

Berühren Sie das EIN-/AUS-Sensor

feld s.

In den Anzeigen aller Kochzonen er scheint eine 0. Erfolgt keine weitere Ein gabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach wenigen Sekunden wieder ab.

So schalten Sie eine Kochzone ein:

^ Stellen Sie durch Berühren der Sen-

sorfelder - oder + die gewünschte Leistungsstufe zwischen 1 und 9 ein.

Falls Sie mit - beginnen, wählen Sie das Kochen mit Ankochautomatik (siehe Kapitel "Ankochautomatik"). Falls Sie mit + beginnen, wählen Sie das Kochen ohne Ankochautomatik.

Möchten Sie eine weitere Kochzone einschalten, bei der die 0 bereits erlo schen ist, berühren Sie einmal kurz oder +. Die 0 erscheint, und Sie können eine Leistungsstufe (mit oder ohne An kochautomatik) wählen.

Bedienung

Einstellbereiche

Garvorgang Einstellbereich*

werkseitig

(9 Leistungs

stufen)

Schmelzen von Butter, Schokolade etc. Auflösen von Gelatine Zubereitung von Joghurt

Abschlagen von Soßen nur aus Eigelb und Butter Erwärmen kleiner Mengen Flüssigkeit Warmhalten von Gerichten, die leicht ansetzen Quellen von Reis

Erwärmen von flüssigen und halbfesten Gerichten Abschlagen von Cremes und Soßen, z. B. Weinschaum oder Hollandaise Kochen von Milchbrei Zubereiten von Omelette und Spiegeleiern ohne Kruste Dünsten von Obst

Auftauen von Tiefkühlkost Dünsten von Gemüse, Fisch Quellen von Teigwaren, Hülsenfrüchten Quellen von Getreide

Ankochen und Fortkochen größerer Mengen 5 5.

Schonendes Braten (ohne Überhitzen des Fettes) von Fisch, Schnitzel, Bratwurst, Spiegeleiern etc.

Backen von Kartoffelpuffern, Pfannkuchen, Plinsen etc. 7 - 8 7 - 8.

Kochen von großen Mengen Wasser Ankochen

1-2 1-2.

1-3 1-3.

2-4 2-4.

3-5 3-5.

6-7 6-7.

8-9 8.-9

erweitert**

(17 Leistungsstu

fen)

* Diese Angaben sind Richtwerte. Sie beziehen sich auf normale Portionen für 4 Personen. Bei

höheren Töpfen, beim Kochen ohne Deckel und für größere Mengen ist ein höherer Einstellbereich erforderlich. Werden kleinere Mengen zubereitet, ist ein niedrigerer Einstellbereich zu wählen.

** Wenn Sie eine feiner abgestimmte Einstellung der Leistungsstufen wünschen, können Sie den

Umfang der Leistungsstufen erweitern (siehe Kapitel "Programmierung"). Die Zwischenstufen werden mit einem leuchtenden Punkt neben der Zahl dargestellt.

Bedienung

Ankochautomatik

Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an (Ankochstoß) und schaltet dann auf die eingestellte Leistungsstufe = Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab (siehe Tabelle).

Bei den hohen Fortkochstufen sind nur relativ kurze Ankochzeiten notwendig, da bei diesen Einstellungen im Allge meinen das leere Kochgeschirr zum Anbraten erhitzt wird.

So aktivieren Sie die Ankochautomatik:

^ Solange eine 0 in der Anzeige der

Kochzone leuchtet, berühren Sie das Schaltfeld - so lange, bis die gewünschte Fortkochstufe erscheint, z. B. 6.

Bei erweitertem Umfang der Leis tungsstufen (siehe Kapitel "Program mierung") blinkt A im Wechsel mit der Fortkochstufe bis die Ankochzeit endet.

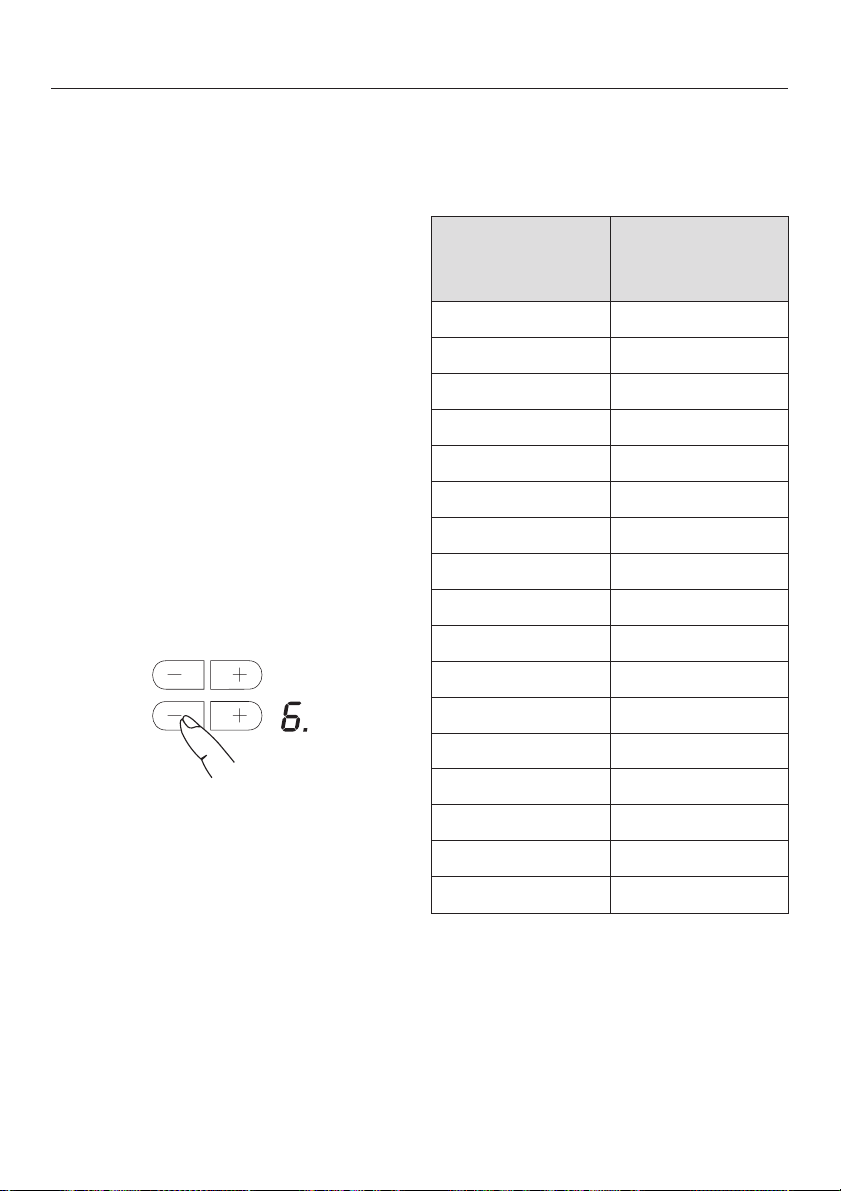

Fortkochstufe* Ankochzeit

in Minuten und Sekunden (ca.)

1 1:20

1. 2:00

2 2:45

2. 3:25

3 4:05

3. 4:45

4 5:30

4. 6:10

5 6:50

5. 7:10

6 1:20

Während der Ankochzeit leuchtet eine punktförmige Kontrollleuchte rechts ne ben der Fortkochstufe. Nach Ablauf dieser Zeit erlischt sie.

Die Fortkochstufe kann während der Ankochzeit mit - oder + verringert bzw. erhöht werden. Die Ankochzeit ändert sich entsprechend.

6. 2:00

7 2:45

7. 2:45

* Die Fortkochstufen mit Punkt sind nur

bei erweitertem Umfang der Leis tungsstufen (siehe Kapitel " Program mierung") vorhanden.

8 2:45

8. 2:45

Bedienung

Zuschalten des zweiten Heizkreises

Bei Verwendung von größerem Koch geschirr können Sie den zweiten Heiz kreis einer Zweikreis-Kochzone bzw. Bräterzone zuschalten.

So gehen Sie vor:

Schalten Sie die Kochzone durch Be

rühren von - oder + ein und wählen Sie eine Leistungsstufe.

Danach berühren Sie das Schaltfeld

zum Zuschalten des zweiten Heiz kreises n.

Leuchtet eine 0 in der Anzeige der Kochzone, können Sie auch erst das Schaltfeld n berühren und dann eine Leistungsstufe wählen.

Der zugeschaltete zweite Heizkreis wird durch das Leuchten der zugehörigen Kontrollleuchte angezeigt.

Sie schalten den zweiten Heizkreis aus,

indem Sie erneut das Schaltfeld n be

rühren oder die Anzeige der Kochzone auf 0 zurückstellen.

Bedienung

Ausschalten und Restwärmeanzeige

So schalten Sie eine Kochzone aus:

Berühren Sie gleichzeitig die Schalt

felder - und + der betreffenden Koch zone.

In der Anzeige der Kochzone leuchtet für wenige Sekunden eine 0. Ist die Kochzone noch heiß, wird danach die Restwärme angezeigt.

So schalten Sie das Kochfeld aus:

^ Berühren Sie das EIN-/AUS-Schalt-

feld s.

Damit sind alle Kochzonen ausgeschaltet. In den Anzeigen der noch heißen Kochzonen erscheint jeweils die Restwärmeanzeige.

Die Balken der Restwärmeanzeige erlö schen nacheinander mit zunehmender Abkühlung der Kochzonen. Der letzte Balken erlischt erst dann, wenn die Kochzonen ohne Gefahr berührt wer

den können.

Solange die Restwärmeanzeigen

leuchten, die Kochzonen nicht be rühren und keine hitzeempfindlichen Gegenstände darauf ablegen. Verbrennungs- und Brandgefahr!

Nach einer Stromunterbrechung werden die Restwärmeanzeigen blinkend dargestellt.

Bitte beachten Sie, dass die Restwärmeanzeigen bei einer Fehlermeldung nicht leuchten, selbst wenn die Kochzonen noch heiß sind.

Bedienung

Kochgeschirr

Für das Glaskeramik-Kochfeld ist je

–

des Topf- und Pfannenmaterial ge eignet.

Am besten geeignet sind Töpfe und

–

Pfannen mit dickem Boden, der im kalten Zustand leicht nach innen ge wölbt ist. Bei Erwärmung dehnt sich der Boden aus und steht eben auf der Kochzone. So wird die Wärme optimal geleitet.

kalt heiß

– Weniger geeignet ist Kochgeschirr

aus Glas, Keramik oder Steingut. Diese Materialien leiten die Wärme nicht gut weiter.

– Kochgeschirr aus Aluminium oder

mit Aluminiumboden kann metallisch schimmernde Flecken verursachen. Diese Flecken lassen sich mit einem Glaskeramik-Reinigungsmittel entfer nen (siehe Kapitel "Reinigung und Pflege").

Heben Sie das Kochgeschirr zum

–

Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer.

Achten Sie darauf, dass der Topf-

–

bzw. Pfannenboden mit der Größe der Kochzone übereinstimmt oder et was größer ist. So wird nicht unnötig Hitze abgestrahlt. Beachten Sie, dass bei Pfannen und Töpfen häufig der maximale bzw. obere Durchmesser angegeben wird. Wichtig ist aber der (in der Re gel kleinere) Bodendurchmesser.

zu klein passend

–

Verwenden Sie nur Töpfe und Pfan nen mit glattem Boden. Raue Topfund Pfannenböden verkratzen die Glaskeramikscheibe.

Tipps zum Energiesparen

Garen Sie nach Möglichkeit nur in

–

geschlossenen Töpfen oder Pfan nen. So wird verhindert, dass Wärme unnötig entweicht.

offen geschlossen

– Wählen Sie für kleine Mengen einen

kleinen Topf. Ein kleiner Topf auf einer kleinen Kochzone benötigt weniger Energie als ein großer, nur wenig gefüllter Topf auf einer großen Kochzone.

Bedienung

Garen Sie mit wenig Wasser und

–

schalten Sie nach dem Ankochen bzw. Anbraten rechtzeitig auf eine niedrigere Leistungsstufe zurück.

Schalten Sie bei längeren Garzeiten

–

die Kochzone bereits 5 bis 10 Minu ten vor Garzeitende ab. Damit wird die Restwärme ausgenutzt.

Sicherheitseinrichtungen

Verriegelung

Damit Kochfeld und Kochzonen nicht unbeabsichtigt eingeschaltet oder Ein stellungen geändert werden können, ist Ihr Gerät mit einer Verriegelung ausge stattet.

Die Verriegelung lässt sich sowohl bei ausgeschaltetem Kochfeld als auch während des Betriebes aktivieren.

Wird die Verriegelung bei ausgeschal tetem Kochfeld aktiviert, lässt sich das Kochfeld nicht mehr einschalten.

Wird die Verriegelung während des Betriebes aktiviert, lässt sich das Gerät nur bedingt bedienen:

– Die Leistungsstufen der Kochzonen

und die Einstellung des Timers lassen sich nicht mehr ändern.

– Die Kochzonen und das Kochfeld

können nur ausgeschaltet, danach aber nicht mehr eingeschaltet werden.

So aktivieren Sie die Verriegelung:

Berühren Sie das Sensorfeld für die

Verriegelung $ so lange, bis die zu gehörige Kontrollleuchte erscheint.

Nach kurzer Zeit erlischt die Kontroll

leuchte.

Sie erscheint als Zeichen für die aktive Verriegelung wieder, wenn Sie

das Sensorfeld $ berühren.

–

etwas einstellen wollen.

–

So deaktivieren Sie die Verriegelung:

^ Berühren Sie das Sensorfeld $ so

lange, bis die Kontrollleuchte erlischt

Sie können die Einstellung von einer Ein-Finger- auf eine Drei-Finger-Verriegelung ändern (siehe Kapitel "Programmierung" P4), um die Bedienung z. B. für Kinder zu erschweren.

Bitte beachten Sie, dass die Verrie gelung durch eine Stromunterbre chung deaktiviert wird.

Sicherheitseinrichtungen

Stop and Go

Ihr Gerät ist mit einer Funktion ausge stattet, die bei Aktivierung die Leis tungsstufe aller eingeschalteten Koch zonen auf 1 reduziert. Bei Deaktivierung arbeiten die Kochzonen mit der zuletzt eingestellten Leistungsstufe weiter. Wird die Funktion nicht deaktiviert, schaltet sich das Kochfeld nach 1 Stun de aus.

Möchten Sie diese Funktion nutzen, müssen Sie zuvor einmalig die werksei tige Einstellung ändern (siehe Kapitel "Programmierung").

So aktivieren Sie Stop and Go:

^ Berühren Sie das Sensorfeld $ nur

so lange, bis Sie zwei kurz aufeinander folgende Signaltöne hören. Achten Sie darauf, das Sensorfeld $ nicht zu lange zu berühren, da Sie sonst die Verriegelung aktivieren.

Die Kontrollleuchte für die Verriegelung beginnt zu blinken. Die Leistung der eingeschalteten Kochzonen wird auf die Leistungsstufe 1 reduziert und in den entsprechenden Kochzonenanzei gen erscheint eine 1.

So deaktivieren Sie Stop and Go:

Berühren Sie das Sensorfeld $ so

lange, bis die Kontrollleuchte erlischt.

Die Kochzonen arbeiten mit der zuletzt eingestellten Leistungsstufe weiter.

Ist für eine Kochzone das automatische Abschalten programmiert, wird bei Akti vierung von "Stop and Go" die Zeit un terbrochen. Bei Deaktivierung läuft die Zeit weiter.

Der Kurzzeitwecker läuft bei Aktivierung von "Stop and Go" ohne Unterbrechung weiter.

Sicherheitseinrichtungen

Sicherheitsabschaltung

Bei zu langer Betriebsdauer

Ihr Kochfeld ist mit einer Sicherheitsab schaltung ausgestattet für den Fall, dass es nach dem Benutzen nicht aus geschaltet wurde.

Wenn eine Kochzone über einen unge wöhnlich langen Zeitraum hinweg (sie he Tabelle) mit gleich bleibender Leis tungsstufe beheizt wird, schaltet sie sich automatisch ab, und die entspre chende Restwärmeanzeige erscheint.

Leistungsstufe* Maximale

Betriebsdauer in

Stunden

1/1. 10

2/2. 5

3/3. 5

4/4. 4

5/5. 3

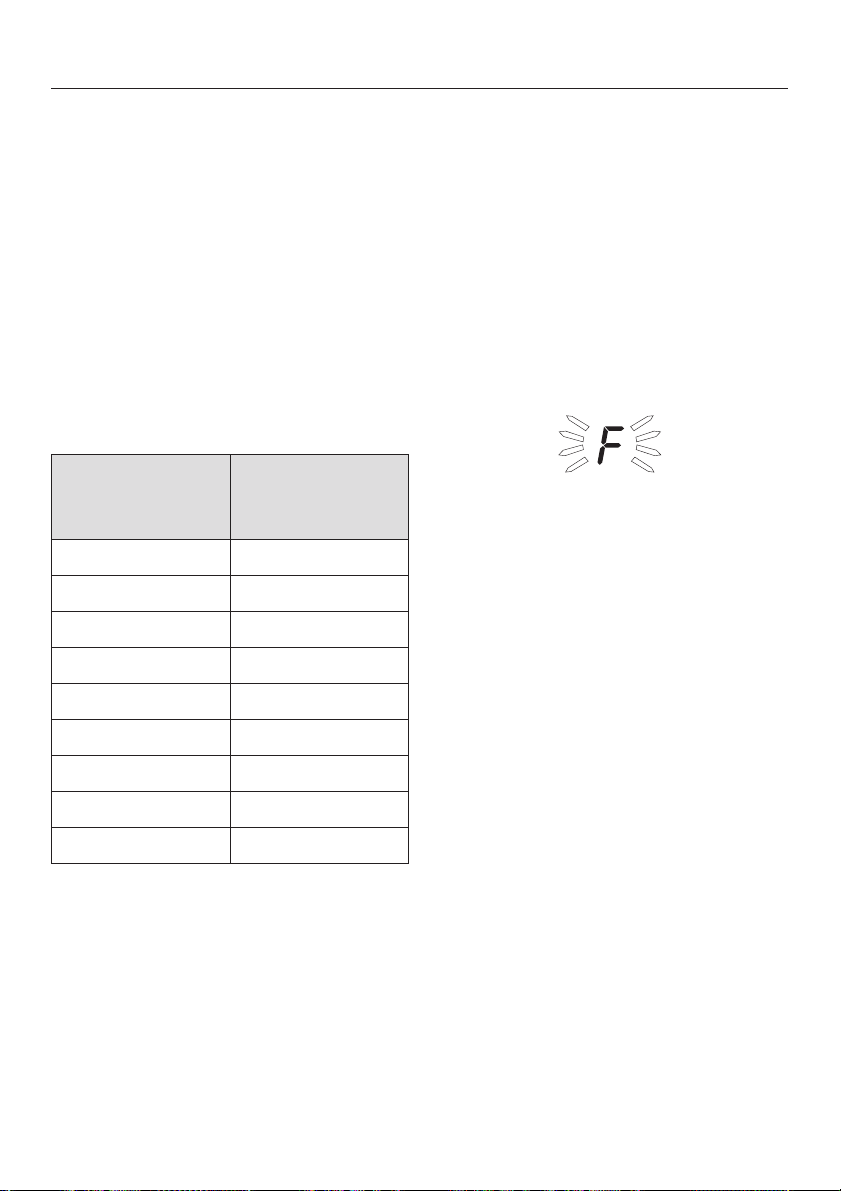

Bei Bedecken der Sensorfelder

Ihr Kochfeld schaltet sich automatisch ab, wenn ein oder mehrere Sensorfel der länger als ca. 10 Sekunden be

deckt bleiben, z. B. durch Fingerkon takt, überkochendes Gargut oder abge

legte Gegenstände. Gleichzeitig ertönt alle 30 Sekunden

(für maximal 10 Minuten) ein akusti

sches Signal, und in der Anzeige der

bedeckten Sensorfelder blinkt ein F:

^ Reinigen Sie das Bedienfeld bzw.

entfernen Sie die Gegenstände.

Damit endet das Signal, und das F erlischt.

^ Schalten Sie das Kochfeld mit dem

EIN-/AUS-Sensorfeld s wieder ein. Dann können Sie es wie gewohnt in Betrieb nehmen.

6/6. 2

7/7. 2

8/8. 2

* Die Leistungsstufen mit Punkt sind

nur bei erweitertem Umfang der Leis tungsstufen (siehe Kapitel "Program mierung") vorhanden.

Wenn Sie die Kochzone erneut in Be trieb nehmen wollen, schalten Sie sie wie gewohnt wieder ein.

Sicherheitseinrichtungen

Überhitzungsschutz

Jede Kochzone ist mit einem Überhit zungsschutz (Innentemperaturbegren zer) ausgestattet. Dieser schaltet die Beheizung der Kochzone automatisch aus, bevor sich die Glaskeramikschei be überhitzt. Sobald sich die Glaskera mikscheibe abgekühlt hat, schaltet sich die Beheizung wieder automatisch ein.

Zum Auslösen des Überhitzungsschut zes kann es kommen, wenn

die Kochzone ohne aufgesetztes

–

Kochgeschirr eingeschaltet ist.

Kochgeschirr ohne Inhalt erhitzt wird.

–

der Boden des Kochgeschirrs nicht

–

eben auf der Kochzone aufliegt.

das Kochgeschirr die Wärme

–

schlecht leitet.

Sie erkennen das Auslösen des Über hitzungsschutzes daran, dass sich die Beheizung auch bei der höchsten ein stellbaren Leistungsstufe ein- und ausschaltet.

Timer

Das Kochfeld ist mit einem Timer ausgestattet, der als Kurzzeitwecker oder zum Automatischen Abschalten einer einzigen, aber beliebigen Kochzone verwendet werden kann. Beide Funktionen können gleichzeitig genutzt werden.

Einstellprinzip

Einschalten Berühren von m Einstellen mit - von 99 bis 00 Minuten

mit + von 00 bis 99 Minuten

Wechseln zwischen den Funktio nen

Zurückstellen auf 00 gleichzeitiges Berühren von - und +

Kurzzeitwecker einstellen

Die Benutzung des Kurzzeitweckers ist sowohl bei eingeschaltetem als auch bei ausgeschaltetem Kochfeld möglich. Der Kurzzeitwecker funktioniert wie ein Handküchenwecker.

So stellen Sie ein:

^ Berühren Sie das Schaltfeld m.

In der Zeitanzeige erscheint 00.

Berühren Sie das Schaltfeld - oder + so lange, bis die gewünschte Zeit an gezeigt wird, z. B. 15 Minuten.

Nach Ablauf der eingestellten Zeit erscheint 00 in der Zeitanzeige, gleichzeitig ertönt einige Sekunden lang ein Signal. Nach Ablauf dieser Zeit endet der Signalton und 00 erlischt. Möchten Sie den Signalton vorzeitig beenden, berühren Sie das Schaltfeld m.

Berühren von m

Die eingestellte Zeit läuft minutenweise ab. Sie können die noch verbleibende Zeit in der Zeitanzeige ablesen und je derzeit mit - oder + ändern.

Timer

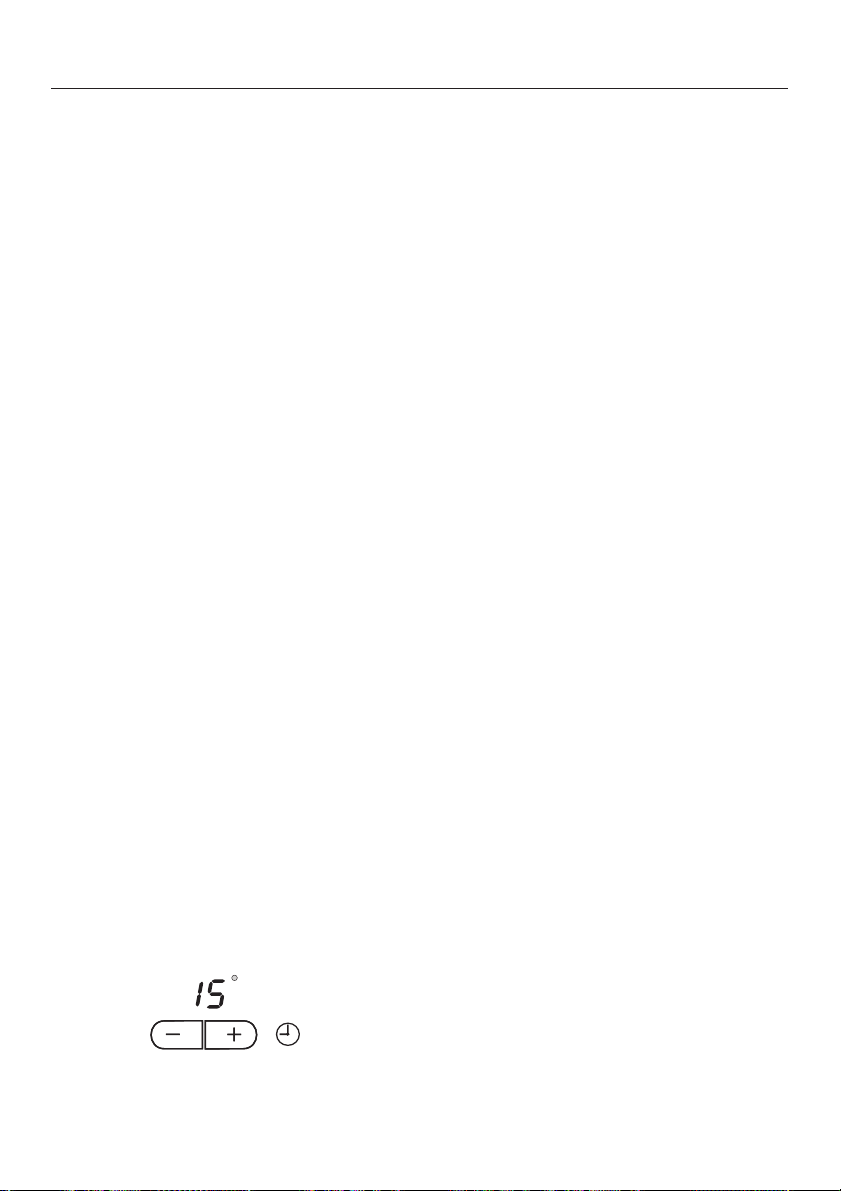

Kochzone automatisch abschalten

Die Benutzung des Automatischen Ab schaltens ist nur möglich, wenn bei der gewünschten Kochzone eine Leis tungsstufe eingestellt ist.

So gehen Sie vor:

Stellen Sie bei der entsprechenden

Kochzone, z. B. hinten rechts, wie gewohnt eine Leistungsstufe ein.

Berühren Sie das Schaltfeld m.

In der Zeitanzeige erscheint 00.

^ Berühren Sie erneut das Schaltfeld

In der Zeitanzeige erscheint eine Kontrollleuchte.

^ Sind mehrere Kochzonen eingeschal-

tet, berühren Sie das Schaltfeld m so oft, bis die Kontrollleuchte der gewünschten Kochzone erscheint, z. B. hinten rechts.

Die eingestellte Zeit läuft minutenweise ab. Sie können die noch verbleibende Zeit in der Zeitanzeige ablesen und je

derzeit mit - oder + ändern. Auch die Leistungsstufe der Kochzone können Sie jederzeit ändern.

Nach Ablauf der eingestellten Zeit wird die Kochzone automatisch abgeschal tet. In der Anzeige der Kochzone er scheint 0, in der Zeitanzeige 00. Gleichzeitig ertönt einige Sekunden lang ein Signal. Nach Ablauf dieser Zeit endet der Signalton und 00 erlischt. Möchten Sie den Signalton vorzeitig beenden, berühren Sie das Schaltfeld m.

Bei jeder Berührung des Schaltfeldes m erscheinen die Kontrollleuchten der Reihe nach im Uhrzeigersinn von (vorn) links nach (vorn) rechts, jedoch nur für die Kochzonen, die eingeschaltet sind.

Berühren Sie anschließend das Schaltfeld - oder + so lange, bis die gewünschte Zeit angezeigt wird, z. B. 15 Minuten.

Timer

Wechseln zwischen den Funktionen

Falls der Timer bereits mit einer Funkti on benutzt wird und Sie auch die zweite Funktion nutzen möchten, müssen Sie zunächst das Schaltfeld m berühren. Die Zeitanzeige erlischt. Gehen Sie dann vor wie bereits be schrieben.

Möchten Sie die noch verbleibende Zeit der nicht angezeigten Funktion kontrol lieren, berühren Sie 1-mal das Schalt feld m.

Timer-Startwert

Der Timer ist werkseitig so eingestellt, dass beim Berühren der Schaltfelder + oder - mit 01 bzw. 99 gestartet wird.

Sie können die Einstellung so ändern, dass mit der zuletzt eingestellten (und abgelaufenen) Zeit gestartet wird (siehe Kapitel "Programmierung, P4."). Beispiel: Sie haben Programm 4. Status S1 pro grammiert und den Kurzzeitwecker zu

letzt mit einer Zeit von 5 Minuten be nutzt. Beim Einschalten des Timers er scheint 00 in der Anzeige; wenn Sie da nach das Schaltfeld + oder - berühren, erscheint 05.

Sie können trotz geänderter Einstellung wie gewohnt jede beliebige Zeit wählen.

Reinigung und Pflege

Verwenden Sie zum Reinigen kei nesfalls einen Dampfreiniger. Der Dampf kann an spannungsführende Teile gelangen und einen Kurz schluss auslösen.

Verwenden Sie ausschließlich Reini gungsmittel, die für Glaskeramik ge eignet sind. Ungeeignet sind sand-, soda-/alkali-, säure- oder chloridhal tige Putzmittel, Backofenspray, Ge schirrspülmaschinen-Reiniger und Spülmittel. Diese Reinigungsmittel können die Glaskeramik beschädi gen oder Flecken verursachen, die sich nicht mehr entfernen lassen!

Verwenden Sie zum Reinigen keine Stahlwolle, raue Schwämme oder harte Bürsten. Verwenden Sie auch keine Schwämme oder andere Reinigungshilfen, die noch Reste von Scheuermitteln enthalten. Dadurch werden die Oberflächen angegriffen.

Reinigen Sie das Gerät nach jedem Be nutzen. Lassen Sie dazu das Kochfeld ausreichend abkühlen.

Entfernen Sie alle groben Verschmut zungen mit einem feuchten Tuch, fest anhaftende Verschmutzungen mit ei nem Glasschaber.

Reinigen Sie das Kochfeld anschlie

ßend mit einem speziellen Glaskera mik-Reinigungsmittel (siehe Kapitel

"Nachkaufbares Zubehör") und mit ei

nem Küchenpapier oder einem saube ren Tuch. Tragen Sie den Reiniger nicht auf ein heißes Kochfeld auf, da Flecken entstehen können. Beachten Sie die Angaben des Reinigungsmittel-Herstellers.

Wischen Sie das Kochfeld zum Schluss nass ab und trocknen Sie es mit einem sauberen Tuch. Achten Sie darauf, alle Reinigungsmittelrückstände zu entfernen. Rückstände brennen sich bei nachfolgenden Kochvorgängen ein und beschädigen die Glaskeramik.

Verwenden Sie keine spitzen Ge genstände, damit die Dichtungen zwischen Glaskeramik und Rahmen bzw. zwischen Rahmen und Arbeits platte nicht beschädigt werden.

Um das Einbrennen von Rückstän den zu vermeiden, entfernen Sie Verschmutzungen so schnell wie möglich. Achten Sie beim Aufsetzen von Kochgeschirr darauf, dass der Geschirrboden sauber, fettfrei und trocken ist.

Reinigung und Pflege

Flecken durch Kalkrückstände, Wasser

und Aluminiumrückstände (metallisch schimmernde Flecken) lassen sich mit dem Glaskeramik-Reinigungsmittel ent fernen.

Gelangen Zucker, Kunststoff oder Alufolie auf das heiße Kochfeld, schal ten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zu stand, mit einem Glasschaber gründ lich von der Kochzone. Vorsicht, es be steht Verbrennungsgefahr! Reinigen Sie die Kochzone anschlie ßend im erkalteten Zustand wie zuvor beschrieben.

Bei Geräten mit Aluminiumrahmen (siehe Typenschild) ist der Rahmen kratz-, alkali- und säureempfindlich. Gehen Sie daher beim Reinigen mög

lichst schonend vor. Verwenden Sie keinesfalls Edelstahl-Reinigungsmittel oder Kalk lösende Reinigungsmittel. Wi

schen Sie darüber hinaus Verschmut

zungen sofort ab, denn ein längeres Einwirken kann ebenfalls zur Beschädi gung der Aluminiumoberfläche führen.

Bei intensiver Reinigung mit Glaskera

mik-Reinigungsmitteln kann der Rah men im Laufe der Zeit glänzend wer den.

Programmierung

Sie können die Programmierung Ihres Gerätes ändern (siehe Tabelle).

So gehen Sie vor:

Berühren Sie bei ausgeschaltetem

Kochfeld gleichzeitig das EIN-/AUS-Schaltfeld des Kochfeldes s und das Schaltfeld für die Verrie gelung $ so lange, bis die Kontroll leuchte für die Verriegelung blinkt.

In der Kochzonenanzeige erscheinen P (Programm) und S (Status) mit jeweils einer Zahl. Sie zeigen die derzeitige Einstellung an.

^ Stellen Sie durch Berühren der

Schaltfelder + oder - der Kochzone

vorn links zuerst das gewünschte Programm und dann durch Berühren

der Schaltfelder + oder - der Kochzone vorn rechts den gewünschten Status ein (siehe Tabelle). Auf diese Weise können Sie mehrere Programme nacheinander ändern.

Um die neuen Einstellungen zu spei chern, berühren Sie das EIN-/AUS-Schaltfeld s des Kochfeldes so lange, bis die Anzeigen erloschen sind. Möchten Sie die Änderungen nicht speichern, berühren Sie das Schaltfeld für die Verriegelung $ so lange, bis die Anzeigen erloschen sind.

Wenn Sie die Programmierfunktion an wählen solange Restwärme angezeigt wird, blinken die Restwärmeanzeigen nach Verlassen der Funktion bis zu 45 Minuten lang. Sie können Ihr Gerät aber wie gewohnt in Betrieb nehmen.

Programmierung

Programm* Status** Einstellung P0Demonstrationsmodus

und werkseitige Ein stellung

P1Quittierungston bei

Sensorbetätigung

P3Signalton des Timers S 0 aus

P4Verriegelung S0Ein-Finger-Verriegelung über $

P5Stop and Go S0aus

P0.Leistungsstufe beim

Einschalten der Koch zone

S 0 Demonstrationsmodus ein

S1Demonstrationsmodus aus

S 9 Wiederherstellung der werk-

seitigen Einstellungen

S 0 aus

S1ein

S1Dauerton 10 Sekunden

S 2 Dauerton 4 Minuten

S 1 Drei-Finger-Verriegelung über $

und + der beiden rechten Kochzonen

S 1 ein S00

S 1 5 (nur wählbar, wenn Ankochauto

matik aktiv)

P2.Ankochautomatik S 0 aus

S1Aktivierung durch Einstellen der

Leistungsstufe über -

S 2 Aktivierung durch Einstellen der

Leistungsstufe über +

S 3 Aktivierung bei jedem Einschalten

* Nicht aufgeführte Programme sind nicht belegt.

** Der werkseitig eingestellte Status ist jeweils fett gedruckt.

Programmierung

Programm* Status** Einstellung P3.Restwärmeanzeige S 0 H als Restwärmeanzeige

S1# als Restwärmeanzeige

P4.Timer-Startwert S001 bzw. 99

S 1 zuletzt eingestellte Zeit (sie

he Kapitel "Timer-Startwert")

P5.Timer-Funktionen S 0 Nur Kurzzeitweckerfunktion

S 1 Nur Abschaltfunktion S2Kurzzeitwecker- und Ab

schaltfunktion

P6.Umfang der Leistungsstufen S09 Leistungsstufen

(1, 2, 3 ... bis 9)

S 1 17 Leistungsstufen

(1, 1., 2, 2., 3 ... bis 9) Infolge davon: Anzeige des Ankochstoßes durch Blinken der Fortkochstufe im Wechsel mit A

* Nicht aufgeführte Programme sind nicht belegt.

** Der werkseitig eingestellte Status ist jeweils fett gedruckt.

Was tun, wenn ...?

Reparaturen an Elektrogeräten dür fen nur von einer Elektrofachkraft durchgeführt werden. Durch un sachgemäße Reparaturen können erhebliche Gefahren für den Benut zer entstehen.

... das Kochfeld sich einschalten

lässt und Einstellungen vorgenom men werden können, die Kochzonen

aber nicht heizen?

Prüfen Sie, ob sich das Gerät im De

monstrationsmodus befindet (siehe Ka

pitel "Programmierung").

Was ist zu tun, wenn ...

... sich das Kochfeld bzw. die Koch zonen nicht einschalten lassen?

Prüfen Sie, ob

– die Verriegelung aktiviert ist.

Schalten Sie sie ggf. aus (siehe Kapitel "Verriegelung" und "Programmierung").

– die Sicherung der Hausinstallation

ausgelöst hat.

Lässt sich daraufhin das Problem nicht beseitigen, dann trennen Sie für ca. 1 Minute das Gerät vom Elektronetz. Dazu

–

den Schalter der betreffenden Siche rung ausschalten bzw. die Schmelz sicherung ganz herausdrehen oder

–

den FI-Schutzschalter (Fehlerstrom schutzschalter) ausschalten.

... sich das Gerät während des Benut zens abschaltet und in der Anzeige mindestens einer Kochzone die Rest wärmeanzeige oder ein blinkendes F

erscheint und gegebenenfalls ein

akustisches Signal ertönt?

Wahrscheinlich war die Betriebsdauer einer Kochzone zu lang, oder es sind Sensorschaltfelder bedeckt (siehe Kapitel "Sicherheitsabschaltung").

... sich die Beheizung einer Kochzone ein- und ausschaltet?

Dieses "Takten" der Beheizung ist normal. Es wird durch die elektronische Regelung der Heizleistung bewirkt (siehe Kapitel "Funktionsweise der Kochzo nen").

Taktet die Beheizung bei der höchsten

einstellbaren Leistungsstufe, hat der

Überhitzungsschutz ausgelöst (siehe

Kapitel "Überhitzungsschutz").

Falls Sie nach dem Wiedereinschal ten/Wiedereindrehen der Sicherung bzw. des FI-Schutzschalters das Gerät noch immer nicht in Betrieb nehmen können, fordern Sie eine Elektrofach kraft oder den Kundendienst an.

Was tun, wenn ...?

... bei eingeschalteter Ankochauto matik der Inhalt des Kochgeschirrs nicht zum Kochen kommt?

Dies kann daran liegen, dass

große Lebensmittelmengen erhitzt

–

werden.

das Kochgeschirr die Wärme

–

schlecht leitet.

Wählen Sie eine höhere Fortkochstufe oder kochen Sie bei höchster Leis tungsstufe an und schalten dann von Hand zurück.

... Sie den Eindruck haben, dass es zu lange dauert, bis der Inhalt des Kochgeschirrs zum Kochen kommt?

Prüfen Sie zuerst, ob der Topfboden eben und das Kochgeschirr geignet ist (siehe Kapitel "Kochgeschirr").

Ist das Kochgeschirr geignet, lässt sich die Kochleistung einer Kochzone prüfen (siehe Kapitel "Kochleistung prüfen").

... die Sensorschaltfelder über- oder unempfindlich reagieren bzw. bei ausgeschaltetem Kochfeld die Kon trollleuchte für die Veriegelung und Zahlen in der Kochzonenanzeige leuchten?

Die Empfindlichkeit der Sensorschaltfel der hat sich verstellt und konnte nicht automatisch abgeglichen werden.

Gehen Sie vor wie im Kapitel "Automati scher Abgleich der Sensorschaltfelder" beschrieben.

Sollte danach das Problem immer noch bestehen, rufen Sie bitte den Kundendienst.

... bei einer Kochzone der äußere Bereich der beheizten Fläche nach dem Einschalten schneller und stärker aufglüht als der innere Bereich?

Das ist keine Störung, sondern diese Kochzone ist mit zwei unterschiedlichen Heizkörpern ausgestattet (siehe Kapitel "Kochzonendaten").

... eine oder mehrere Restwärmean zeigen blinken?

–

Der Strom war während des Betrie bes ausgefallen, das Kochfeld hat sich abgeschaltet.

Sie können das Kochfeld wieder wie gewohnt in Betrieb nehmen. Prüfen Sie vor Inbetriebnahme der Kochzonen den Garzustand der Spei sen bzw. ob ihre Beschaffenheit durch den Stromausfall beeinträchtigt wurde.

–

Die Restwärmeanzeigen haben ge leuchtet, während Sie in die Pro grammierung gegangen sind.

... in der Anzeige der hinteren Koch zonen ein F , der vorderen ein E und in der Timeranzeige Ziffern erschei

nen?

Unterbrechen Sie die Stromversorgung des Kochfeldes für ca. 1 Minute.

Besteht das Problem nach Wiederher stellung der Stromversorgung weiter,

rufen Sie bitte den Kundendienst.

Kochleistung prüfen

Sie können die Kochleistung einer Kochzone prüfen. Dazu wird in einem Topf eine bestimmte Menge Wasser zum Kochen gebracht und die dazu benötigte Zeit gemessen.

Der verwendete Topf (mit Deckel) muss aus Edelstahl oder emalliert sein. Der Bodendurchmesser muss der Kochzo ne entsprechen und gerade oder leicht nach innen gewölbt sein.

Stellen Sie Durchmesser und Leis

tung der zu prüfenden Kochzone fest (siehe Kapitel "Kochzonendaten").

Füllen Sie den Topf mit der in der Ta

belle angegebenen Menge Wasser. Das Wasser sollte eine Temperatur von ca. 20 °C haben.

Setzen Sie den Deckel auf und stel

len Sie den Topf auf die Kochzone.

Stellen Sie die höchste Leistungsstu

fe ein.

Messen Sie die Zeit bis das Wasser

kocht.

Die Leistung der Kochzone ist in Ordnung, wenn das Wasser innerhalb der in der Tabelle angegebenen Zeit kocht.

Die Zeit kann erheblich abweichen, wenn

- Unter- oder Überspannung vorliegen

- besonders kaltes Wasser verwendet wird

- ein ungeeigneter Topf verwendet wird

- ohne Deckel gemessen wird.

Kochleistung prüfen

C Kochzone

in cm

10,0 600 0,5 11,0

12,0 700 / 750 1,0 13,0

14,5 1000 / 1100 1,0 9,0

14,5 1200 1,0 8,5

14,5 1350 1,0 8,0

17,0 1500 1,5 9,5

18,0 1250 1,5 11,0

18,0 1700 / 1800 1,5 9,0

21,0 2000 2,0 10,5

21,0 2200 / 2300 2,0 9,5

23,0 2500 2,0 9,0

* Maximale Zeit unter ungünstigen Bedingungen.

Leistung bei 230 V

in Watt

Wassermenge

in Ltr

Zeit* in

Minuten

Nachkaufbares Zubehör

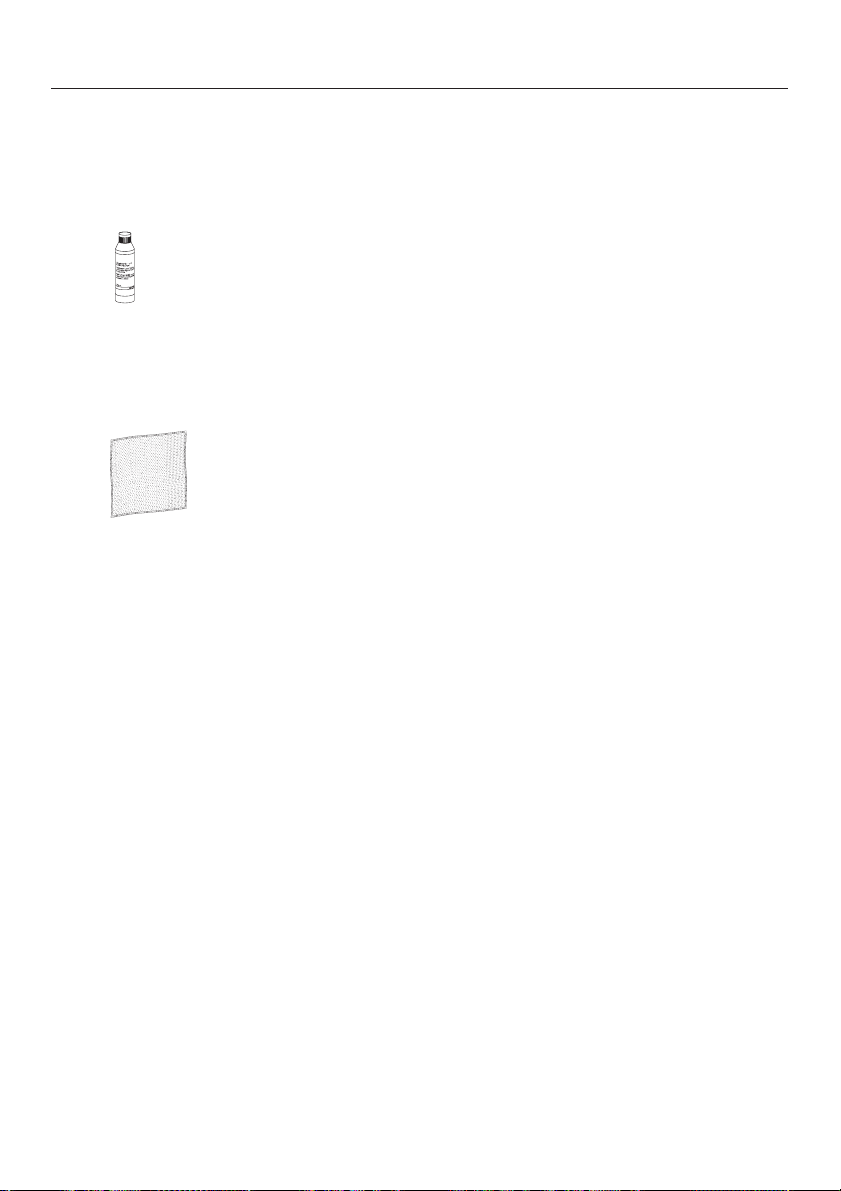

Das Miele-Sortiment enhält auf Ihr Gerät abgestimmte Reini gungsmittel.

Glaskeramik- und Edelstahlreiniger 250 ml

Entfernt stärkere Verschmutzungen, Kalkflecken und Alumini umrückstände

Allzweck-Microfasertuch

Entfernt Fingerabdrücke und leichte Verschmutzungen

Sie können diese Produkte im Internet bestellen.

Sie erhalten Sie auch über den Miele-Kundendienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.

Einbau

Sicherheitshinweise zum Einbau

Um Schäden am Gerät zu vermei den, darf dieses erst nach der Mon tage der Oberschränke und der Dunstabzugshaube eingebaut wer den.

Furniere der Arbeitsplatte müssen

mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. Die Wandabschlussleisten müssen hit zebeständig sein.

Der Einbau und die Montage dieses

Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Einbau der Kochfelder über Käl

tegeräten, Geschirrspülern sowie Wasch- und Trockengeräten ist nicht zulässig.

Es muss sichergestellt werden, dass

die Netzanschlussleitung des Kochfel des nach dem Einbau nicht mit dem Bodenblech in Berührung kommt und keinen mechanischen Belastungen ausgesetzt ist.

Die auf den folgenden Seiten aufge

führten Sicherheitsabstände sind sorg fältig einzuhalten.

Verwenden Sie keinerlei Fugendich-

tungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband des Gerätes gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte (siehe Kapitel "Dichtung").

Alle Maße sind in mm angegeben

Einbau

Sicherheitsabstand oben

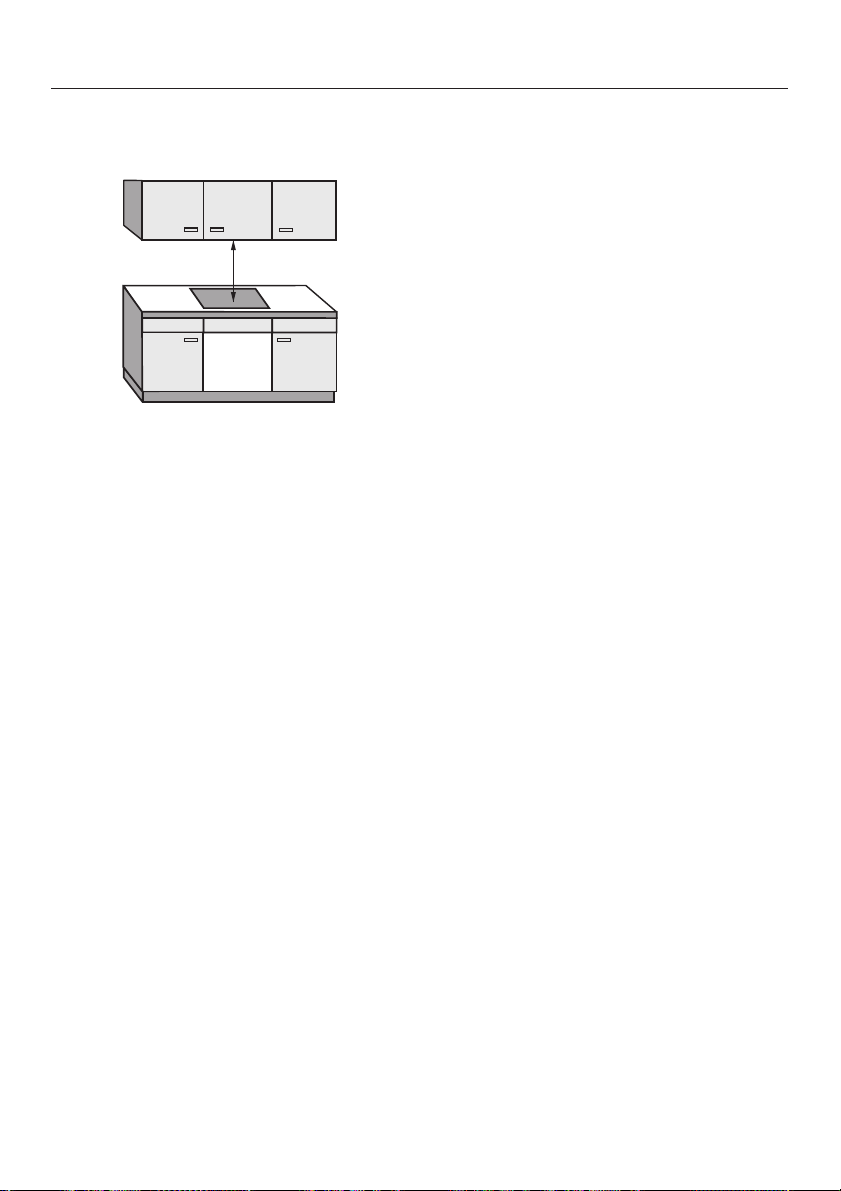

Zwischen dem Gerät und einer ober halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten werden. Fehlen die Angaben des Haubenherstellers oder sind leicht entflammbare Materialien (z. B. ein Hängebord) über dem Gerät installiert, muss der Sicherheitsabstand min. 760 mm betragen.

Wenn für verschiedene Geräte unter halb einer Dunstabzugshaube, z. B. Wokbrenner und Elektrokochfeld, unter schiedliche Sicherheitsabstände in der Gebrauchs- und Montageanweisung angegeben sind, wählen Sie den grö ßeren von beiden.

Sicherheitsabstände seitlich

Beim Einbau eines Kochfeldes dürfen sich an einer Seite und an der Rücksei te beliebig hohe Schrank- oder Raum wände befinden, an der anderen Seite darf kein Möbelstück oder Gerät höher als das Kochfeld sein (siehe Abbildun gen).

Einbau

Folgende Sicherheitsabstände sind mindestens einzuhalten:

50 mm rechts oder links vom Arbeits

–

plattenausschnitt zu einem neben stehenden Möbelstück (z. B. Hochschrank). KM 543/547 = 70 mm links

– 50 mm vom Arbeitsplattenausschnitt

zur Rückwand.

Nicht erlaubt!

Sehr empfehlenswert!

Nicht empfehlenswert!

KM 543 / KM 547

Nicht empfehlenswert!

Einbau

Sicherheitsabstand zu Nischenverkleidung

Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera turen Materialien verändern oder zerstören können.

Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra gen.

Bei einer Verkleidung aus nicht brennbarem Material (z. B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm minus Stärke der Verkleidung. Beispiel: Stärke der Nischenverkleidung 15 mm 50 mm - 15 mm = Mindestabstand 35 mm

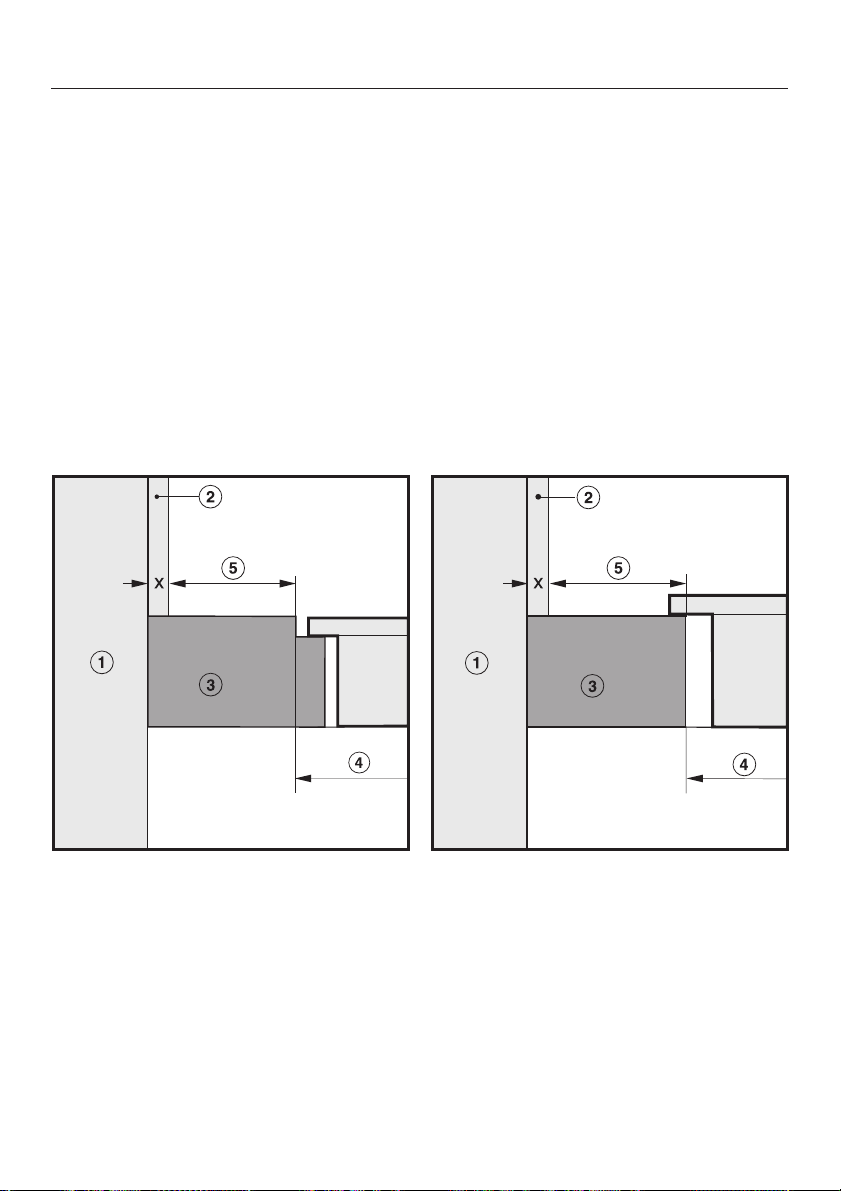

Flächenbündige Kochfelder Rahmen-/Facettenkochfelder

a Mauerwerk

b Nischenverkleidung

Maß x = Stärke der Nischenverkleidung

c Arbeitsplatte

d Ausschnitt in der Arbeitsplatte

e Mindestabstand

bei brennbaren Materialien 50 mm bei nicht brennbaren Materialen 50 mm - Maß x

Rahmen- / Facettenkochfelder

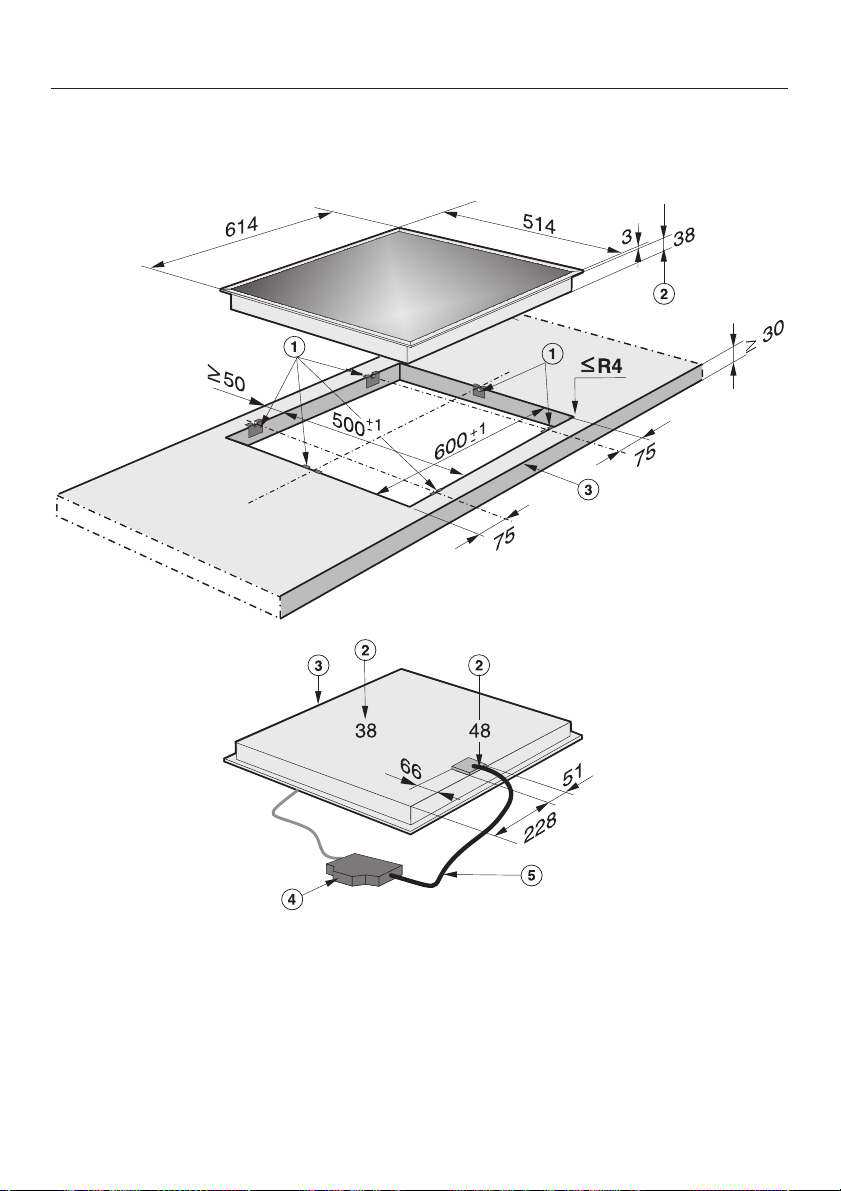

Einbaumaße KM 530 / KM 544 / KM 545

(Rahmenkochfelder)

Einbau

a Klemmfedern

b Einbau-Höhen

c vorn

d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

e Kabelbaum, L = 1550 mm

Einbau

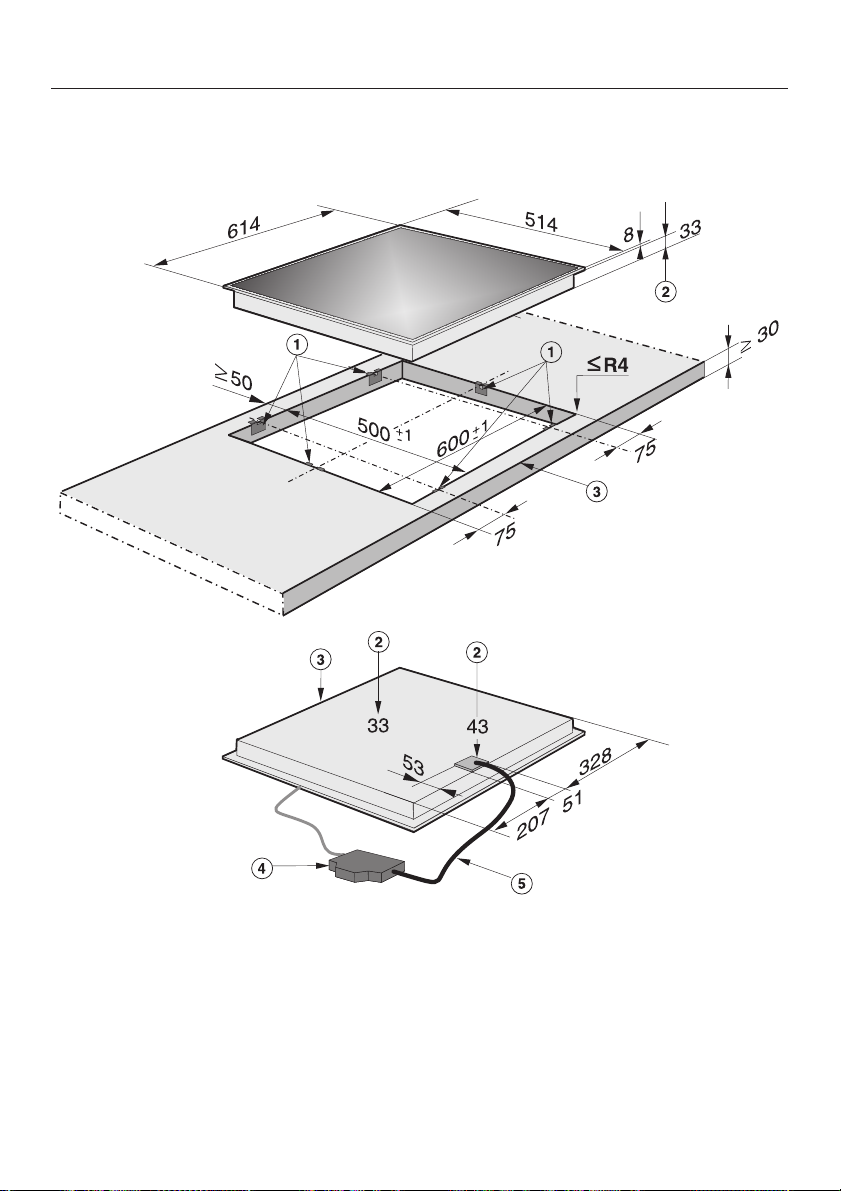

Einbaumaße KM 537 / KM 551

(Rahmenkochfelder)

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten

d vorn

Einbaumaße KM 540 / KM 541 / KM 542 / KM 543

(Rahmenkochfelder)

Einbau

a Klemmfedern

b Einbau-Höhen

c vorn

d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

e Kabelbaum, L = 1550 mm

Einbau

Einbaumaße KM 547

(Rahmenkochfeld)

a Klemmfedern

b Einbau-Höhen

c vorn

d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

e Kabelbaum, L = 1550 mm

Einbaumaße KM 548

(Facettenkochfeld)

Einbau

a Klemmfedern

b Einbau-Höhen

c vorn

d Netzanschlusskasten mit Netzanschlussleitung, L = 1440 mm

e Kabelbaum, L = 1550 mm

f Sicherungsbleche

Einbau

Einbaumaße KM 550

(Rahmenkochfeld)

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten

d vorn

Einbaumaße KM 553

(Facettenkochfeld)

Einbau

a Klemmfedern

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten

d vorn

e Sicherungsbleche

Einbau

Arbeitsplatte vorbereiten

Erstellen Sie den Arbeitsplattenaus

schnitt gemäß des Maßbildes. Beachten Sie den Mindestabstand von 50 mm zur Rückwand sowie rechts oder links (bei KM 543/547 70 mm) zu einer Seitenwand. (siehe Kapitel "Sicherheitshinweise zum Ein bau").

Versiegeln Sie die Schnittflächen bei

Arbeitsplatten aus Holz mit speziel lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Rahmenkochfelder: Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeits platte aufliegt, können die Eckenra dien, ß R4, mit der Stichsäge vor sichtig nachgearbeitet werden.

Facettenkochfelder: Ein entsprechendes Dichtungsband bewirkt einen rutschfesten Sitz des Kochfeldes im Ausschnitt. Der Spalt zwischen Rahmen und Arbeitsplatte wird sich nach einiger Zeit verrin gern.

Einbau

Klemmfedern und Sicherungsbleche befestigen

Die mitgelieferten Klemmfedern a

und Sicherungsbleche e (nur bei Fa cettenkochfeldern) an den gekenn zeichneten Stellen (siehe Kapitel "Ein baumaße") am oberen Rand des Aus schnittes an- bzw. auflegen und mit den mitgelieferten Schrauben 3,5 x 25 mm befestigen.

Arbeitsplatte aus Holz

Einbau

Arbeitsplatte aus Naturstein

Die Klemmfedern a und Sicherungs bleche e (nur bei Facettenkochfel dern) mit starkem, doppelseitigem Klebeband f positionieren und be festigen.

Die seitlichen Ränder und den unte

ren Rand der Klemmfedern mit Sili kon g verkleben.

Die Schrauben werden für Arbeitsplat ten aus Naturstein nicht benötigt.

Einbau

Kochfeld einsetzen

Führen Sie die Anschlussleitung des

Kochfeldes durch den Arbeitsplatten ausschnitt nach unten.

Legen Sie das Kochfeld lose auf die

Klemmfedern a auf.

Drücken Sie mit beiden Händen das

Kochfeld gleichmäßig am Rand nach unten, bis es deutlich merkbar ein rastet. Achten Sie dabei darauf, dass die Dichtung des Kochfeldes nach dem Einrasten auf der Arbeitsplatte aufliegt. Nur so ist eine allseitige Dichtwirkung gewährleistet. Verwenden Sie kein Fugendichtungsmittel.

^ Schließen Sie das Kochfeld an.

^ Prüfen Sie die Funktion des Kochfel-

des.

Das Ausheben des Kochfeldes kann nur mit einem Spezialwerkzeug vorgenommen werden.

Arbeitsplatte aus Holz

Arbeitsplatte aus Naturstein

Einbau

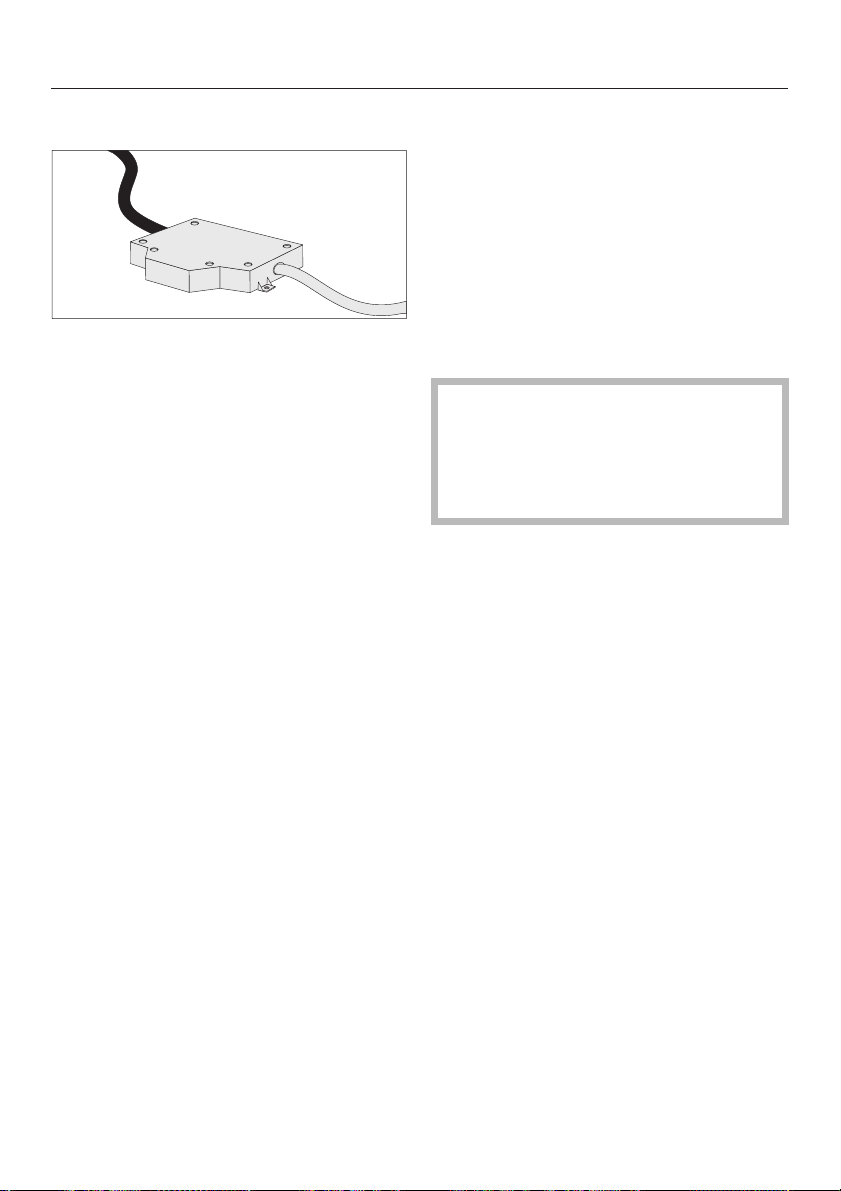

Netzanschlusskasten Der Anschlusskasten kann wie folgt po

sitioniert werden:

lose im Unterschrank unterhalb des

–

Kochfeldes.

an einer Seitenwand im Unterschrank

–

unterhalb des Kochfeldes.

an der Wand hinter dem Unter

–

schrank.

in einem Nebenschrank.

–

Ein Mindestabstand von 150 mm ist zwischen Anschlusskasten und Kochfeld sowie einer Wärmequelle, z. B. einem Herd oder Backofen, einzuhalten.

Einbau

Dichtung

Verwenden Sie kein Fugendichtungsmittel, außer es wird ausdrücklich gefordert. Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

Auf keinen Fall darf Fugendichtungsmittel zwischen den Rahmen des Geräteoberteils und die Arbeitsplatte gelangen! Der Ausbau im Servicefall würde er schwert, Rahmen/Arbeitsplatte könnten dadurch beschädigt wer den.

Geflieste Arbeitsfläche

Die Fugen a und der schraffierte Be reich unter der Auflagefläche des Kochfeldes müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.

Einbau

Flächenbündige Kochfelder

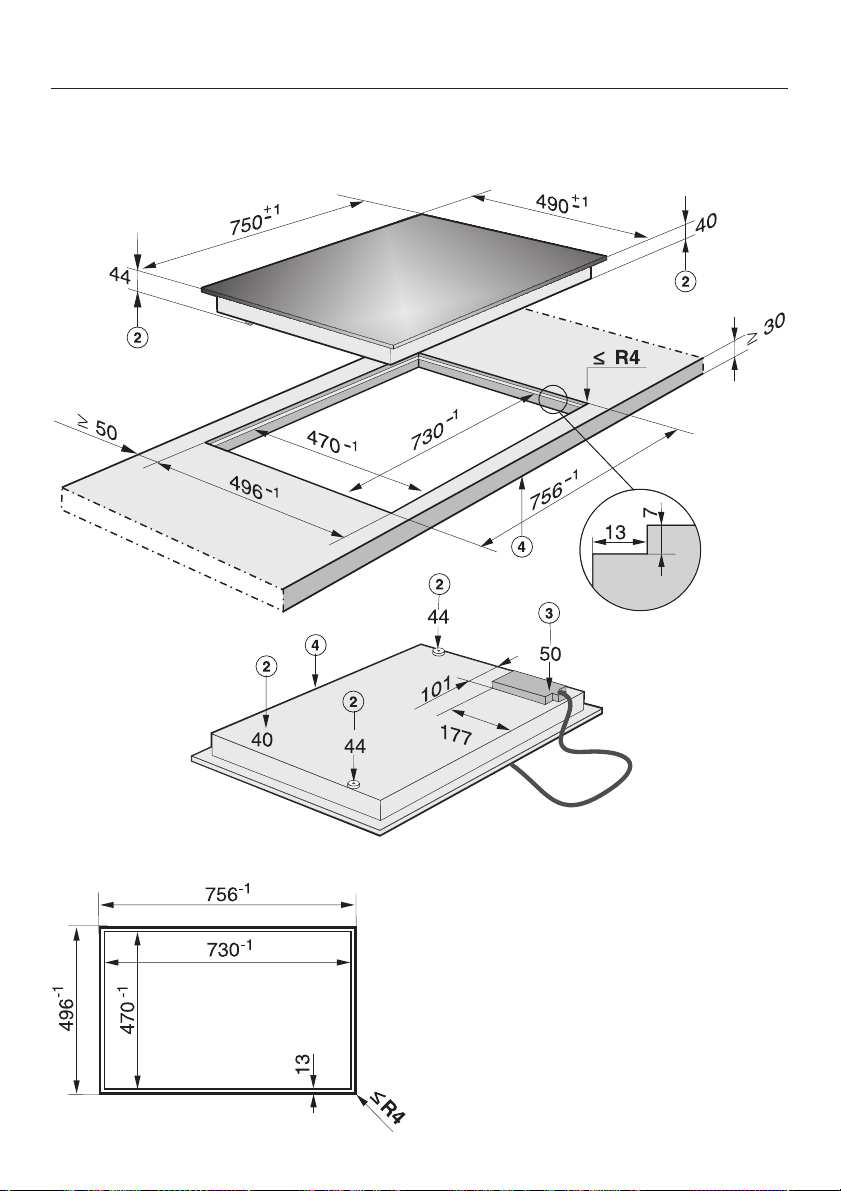

Einbaumaße KM 552

Ausschnittmaße der Naturstein-Arbeitsplatte

Bitte beachten Sie unbedingt die Detailzeichnungen!

Das Kochfeld wird

Einbau

b Einbau-Höhe

c Einbau-Höhe Netzanschlusskasten

d vorn

Das flächenbündige Kochfeld ist für den Einbau in Naturstein (Granit, Marmor), geflieste Arbeitsplatten und Massivholz geeignet. Andere Materialien, z. B. Corian und Askilan, eignen sich nicht.

Für den Einbau ist ein 800 mm breiter Unterschrank erforderlich.

Das Kochfeld muss nach dem Einbau für Wartungszwecke von unten frei zugänglich sein, damit das Fugendichtungsmittel nicht entfernt werden muss.

in eine entsprechend ausgefräste

–

Naturstein-Arbeitsplatte direkt einge setzt.

im Ausschnitt von Massivholz / ge

–

fliesten Arbeitsplatten mit Holzleisten befestigt. Diese Leisten müssen bauseitig zur Verfügung gestellt wer den und gehören nicht zum Liefer umfang.

Einbau

Arbeitsplattenausschnitt erstellen und Kochfeld einsetzen

Arbeitsplatte aus Naturstein

e Arbeitsplatte

f Kochfeld

g Fugenbreite

Eckenradius der ausgefrästen Arbeitsplatte ß R4

Erstellen Sie den Arbeitsplattenaus

schnitt gemäß der Abbildungen.

Führen Sie die Anschlussleitung des

Kochfeldes durch den Ausschnitt nach unten.

Setzen Sie das Kochfeld f in den

Ausschnitt und zentrieren Sie es.

Schließen Sie das Kochfeld an.

Prüfen Sie die Funktion des Kochfel

des.

Spritzen Sie die verbleibende Fuge

g mit einem temperaturbeständigen (mindestens 160 °C) Silikon-Fugendichtungsmittel aus.

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewissen Maßtoleranz unterliegen, kann die Fugenbreite g variieren (min. 2 mm).

Einbau

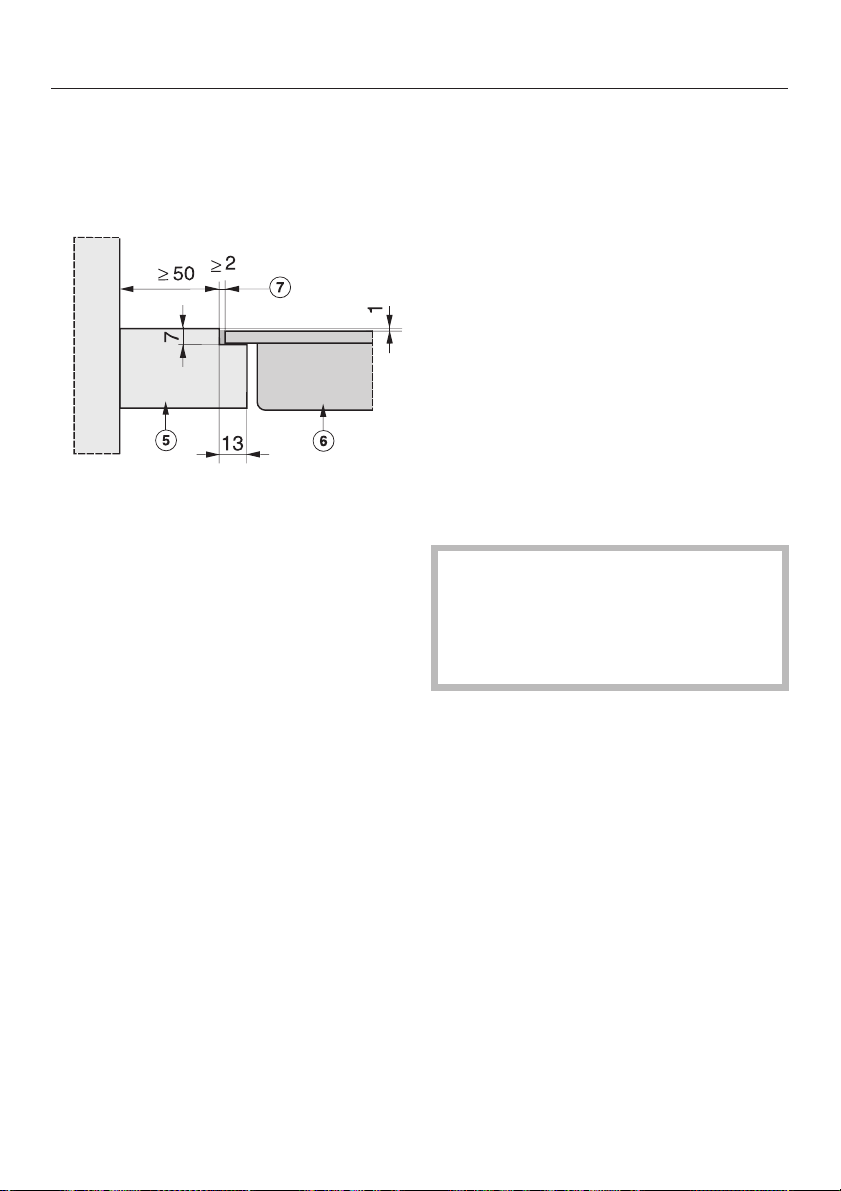

Massivholz / geflieste Arbeitsplatte

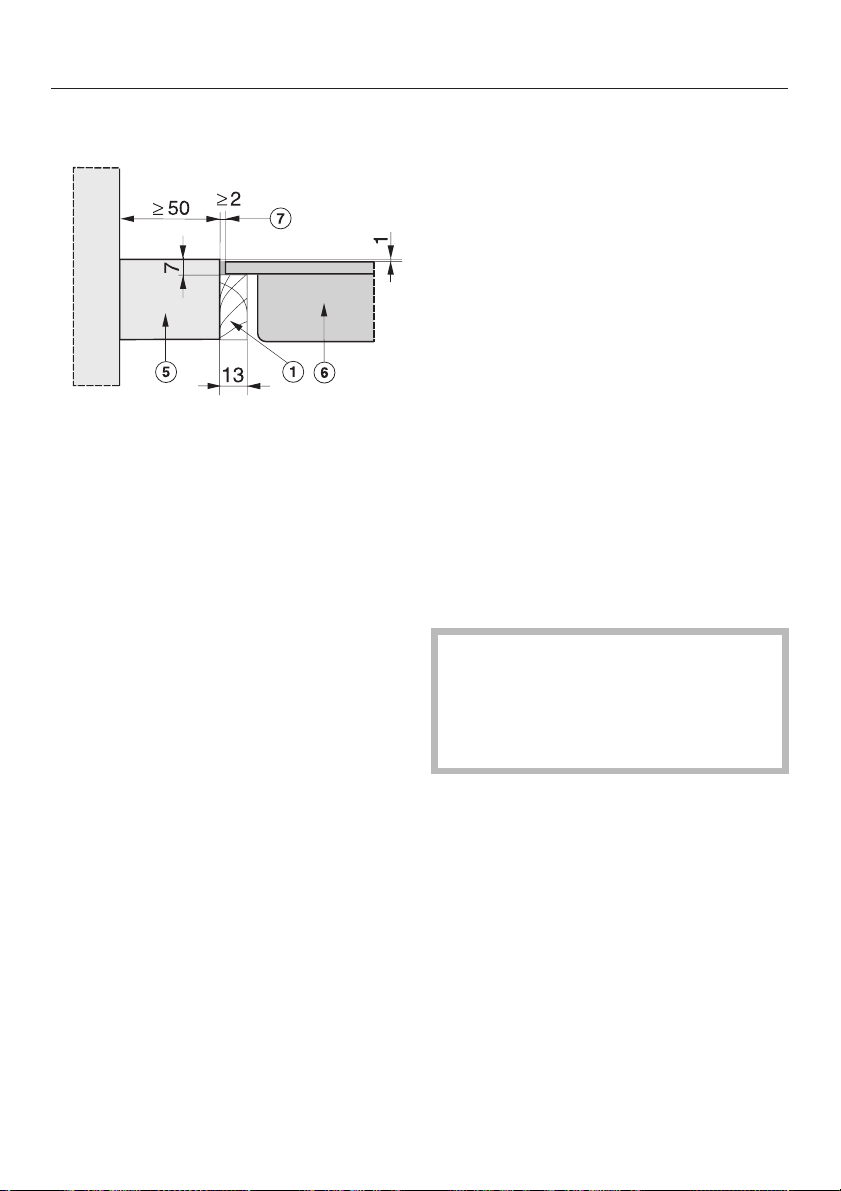

a Holzleisten 13 mm

(nicht im Lieferumfang enthalten)

e Arbeitsplatte

f Kochfeld

g Fugenbreite

Eckenradius der gefliesten Arbeitsplatte ß R4

Erstellen Sie den Arbeitsplattenaus

schnitt gemäß der Abbildungen.

Befestigen Sie die Holzleisten a

7 mm unter der Oberkante der Ar beitsplatte (siehe Abbildung).

Führen Sie die Anschlussleitung des

Kochfeldes durch den Ausschnitt nach unten.

Setzen Sie das Kochfeld f in den

Ausschnitt und zentrieren Sie es.

Schließen Sie das Kochfeld an.

Prüfen Sie die Funktion des Kochfel

des.

^ Spritzen Sie die verbleibende Fuge

g mit einem temperaturbeständigen (mindestens 160 °C) Silikon-Fugendichtungsmittel aus.

Da die Glaskeramikscheibe und der Arbeitsplattenausschnitt einer gewissen Maßtoleranz unterliegen, kann die Fugenbreite g variieren (min. 2 mm).

Einbau

Elektroanschluss

Mit dem Anschluss des Gerätes an das Elektronetz und zum Wechseln der An schlussleitung beauftragen Sie bitte eine Elektrofachkraft, die die landesüb lichen Vorschriften und die Zusatzvor schriften der örtlichen Elektroversor gungsunternehmen genau kennt und sorgfältig beachtet.

Der Hersteller macht darauf auf merksam, dass keine Haftung für mittelbare oder unmittelbare Schä den übernommen wird, die durch unsachgemäßen Einbau oder falschen Anschluss entstehen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen installationsseitig fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein!

Gesamtleistung

siehe Typenschild

Anschluss und Absicherung

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

Strangspannung AC 230V/50Hz Überstromschutzschalter 16 A Auslösecharakteristik Typ B oder C

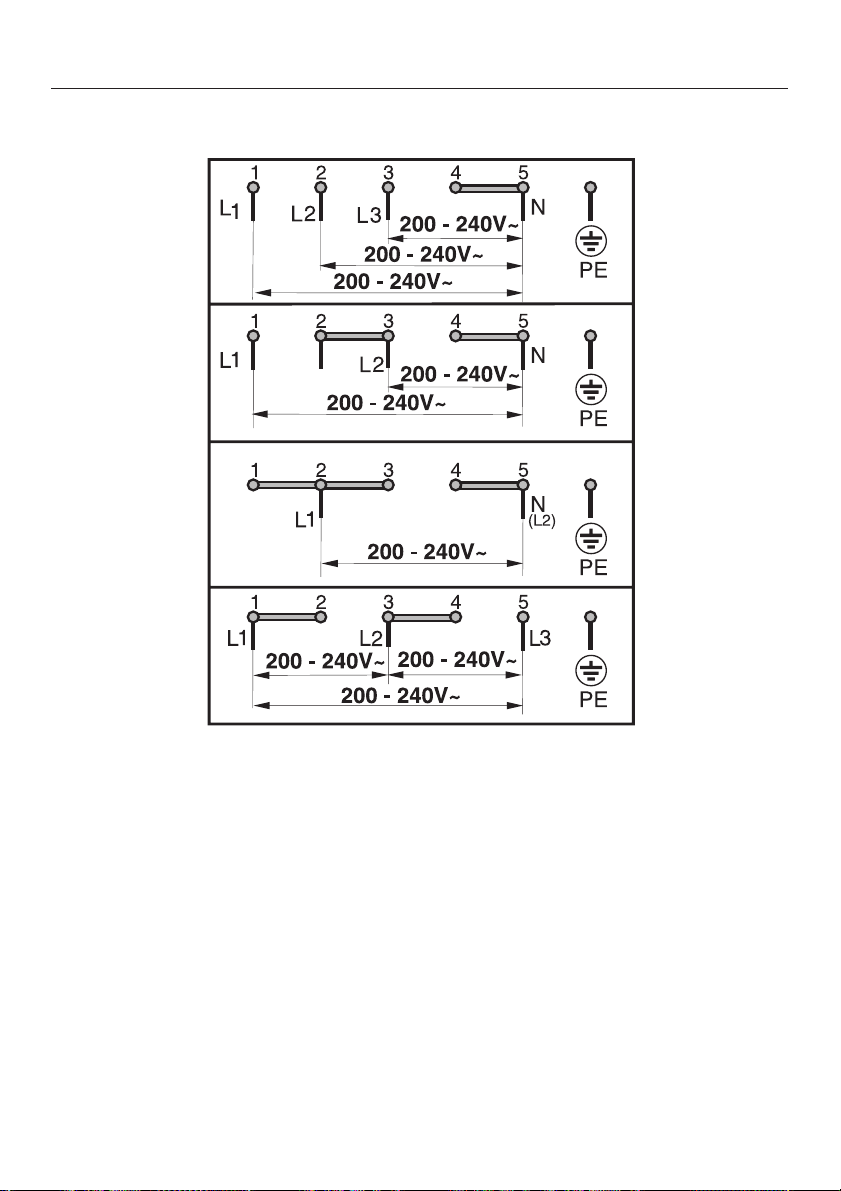

Die Anschlussmöglichkeiten entneh men Sie bitte dem Anschlussschema.

Fehlerstromschutzschalter

Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten.

Zusätzlich für Österreich

Durch elektronische Bauteile kann im Fehlerfall ein Fehlerstrom mit einem Gleichstromanteil von mehr als 6 mA oder von mehr als 20 % des Gesamt fehlerstroms verursacht werden. Es sind daher in der Installation unbedingt gleichstromsensitive FehlerstromSchutzschalter zu verwenden.

Einbau

Trenneinrichtungen Das Gerät muss durch Trenneinrich

tungen allpolig vom Netz abgeschaltet

werden können! (Im abgeschalteten Zustand muss ein Kontaktabstand von mindestens 3mmvorhanden sein!) Die Trenneinrichtungen sind Überstrom schutzorgane und Schutzschalter.

Vom Netz trennen

Soll der Stromkreis des Gerätes vom Netz getrennt werden, gehen Sie je nach Installation in der Verteilung wie folgt vor:

– Schmelzsicherungen

Sicherungseinsätze aus den Schraubkappen ganz herausnehmen. oder:

– Sicherungs-Schraubautomaten

Prüfknopf (rot) drücken, bis der Mittelknopf (schwarz) herausspringt. oder:

– Einbau-Sicherungsautomaten

(Leitungs-Schutzschalter, mind. Typ B oder C !): Kipphebel von 1 (Ein) auf 0 (Aus) stellen. oder:

–

FI-Schutzschalter

(Fehlerstrom-Schutzschalter) Den Hauptschalter von 1 (Ein) auf 0 (Aus) schalten oder die Prüftaste betätigen.

Anschlussleitung

Das Gerät muss mit einer Anschlusslei tung vom Leitungstyp H 05 VV-F oder H 05 RR-F mit geeignetem Querschnitt entsprechend dem Anschlussschema angeschlossen werden.

Die Anschlussmöglichkeiten entneh men Sie bitte dem Anschlussschema.

Die für Ihr Gerät zulässige Anschluss spannung und den zugehörigen An schlusswert entnehmen Sie bitte dem Typenschild.

Wechsel der Anschlussleitung

Bei Wechsel der Anschlussleitung darf nur der spezielle Leitungstyp H 05 VV-F oder H 05 RR-F verwendet werden, der beim Hersteller oder Kundendienst erhältlich ist. Zum Wechseln der Anschlussleitung beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtli chen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild.

Der Schutzleiter muss an den ge kennzeichneten Anschluss - ange schraubt werden.

Das Netz ist nach der Trennung ge gen Wiedereinschalten zu sichern.

Einbau

Anschlussschema

Kundendienst, Typenschild

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst.

–

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die ser Gebrauchsanweisung.

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Mo dellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

737475

Änderungen vorbehalten / 3609

M.-Nr. 05 916 321 / 12

Miele KM 537, KM 541, KM 542, KM 543, KM 544 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
