Caratteristiche del ricevitore GPS eXplorist Magellan:
1Ricevitore GPS eXplorist 200
• Mappa di sfondo incorporata
• Punti di interesse precaricati
• Solida struttura protetta da una custodia in
gomma
• Mappa di sfondo da 16 MB
• Funzione di rilevazione di livello superiore,
con 14 canali paralleli
Antenna
Pulsante
retroilluminazione
display
• Durata della batteria: oltre 14 ore con due pile AA
• Tecnologia GPS TrueFix™
• Precisione di 3 metri (WAAS/EGNOS)
• Registri tracce multipli
• Memorizzazione di 500 waypoint e di 20 itinerari
• Tascabile e impermeabile fino a IPX-7
Pulsante On/Off
Joystick
ZOOM IN
NAV
MARK
ENTER
ZOOM OUT
MENU
GOTO
ESC
Ricevitore GPS eXplorist 200
Ricevitore GPS eXplorist 2002
Descrizione dei pulsanti:
On/OffAccende e spegne eXplorist.
RetroilluminazioneAttiva la retroilluminazione del display. Passa da disattivato a intensità
bassa a intensità alta.
ENTERConsente di accedere alle voci di menu evidenziate o di confermare la
selezione dei pulsanti evidenziati.
ESCAnnulla i dati inseriti.
Chiude la funzione corrente e torna all’ultima schermata visualizzata.
Torna alla schermata di navigazione precedente.
ZOOM INDurante la visualizzazione della schermata Mappa, consente di
effettuare lo zoom avanti sulla mappa visualizzata.
La scala può essere modificata fino a 35 m (100 piedi).
UUtilizzabile anche per scorrere rapidamente l’elenco dei POI durante una
ricerca alfabetica.
ZOOM OUTDurante la visualizzazione della schermata Mappa, consente di
effettuare lo zoom indietro sulla mappa visualizzata.
La scala può essere modificata fino a 2.700 km (1700 piedi).
Utilizzabile anche per scorrere rapidamente l’elenco dei POI durante una
ricerca alfabetica.
MENUAttiva un menu con le opzioni disponibili. Selezionare le opzioni
utilizzando il joystick per evidenziare l’opzione desiderata e premere
ENTER per accedere.
NAVScorre le schermate di navigazione (schermata Mappa > schermata
Bussola > schermata Posizione > schermata Stato sat.).
MARKConsente di salvare la posizione corrente come POI.
I POI salvati sono memorizzati nella sezione Miei POI del database.
GOTOCrea una rotta mono-segmento dalla posizione corrente a una
destinazione selezionata nel database dei punti di interesse, oppure
utilizzando il cursore sulla mappa di sfondo.
JoystickConsente di spostare il cursore sulla schermata Mappa.
Sposta la barra di selezione per la selezione di opzioni di menu e campi di
immissione dati.
Ricevitore GPS eXplorist 2003
Foro di montaggio
per cinghia da polso
Sportello batterie
Serraggio sportello
batterie (svitare per
aprire e inserire le
batterie)
Ricevitore GPS eXplorist 200 (retro)
Ricevitore GPS eXplorist 2004
Installazione delle batterie
eXplorist 200 utilizza due batterie AA installate come indicato
nello schema. Assicurarsi di rispettare la polarità corretta
nell’inserimento delle batterie.
In condizioni di funzionamento normali, la durata delle batterie
(nuove) dovrebbe essere di circa 14 ore.
Suggerimenti sul prolungamento della durata delle batterie:
•Spegnere eXplorist quando non utilizzato.
Indipendentemente dal fatto che ci si sposti o meno, eXplorist calcola costantemente i fix
posizione e continua a utilizzare le batterie.
Se si prevede di rimanere fermi a lungo, quindi, è consigliabile spegnere l’unità.
•Utilizzare il timer alimentazione per lo spegnimento automatico. L’opzione consente di
impostare un periodo di tempo dopo il quale, se non sono stati premuti pulsanti, l’unità si
spegne automaticamente. Le selezioni possibili sono 5, 10, 30 o 60 minuti.
•Utilizzare la retroilluminazione del display solo quando necessario. L’utilizzo della
retroilluminazione determina un notevole consumo delle batterie, com’è facile notare se la
si utilizza costantemente. Utilizzare il Timer retroilluminazione per impostare un periodo
di tempo dopo il quale, se non sono stati premuti pulsanti, la retroilluminazione viene
disattivata automaticamente.

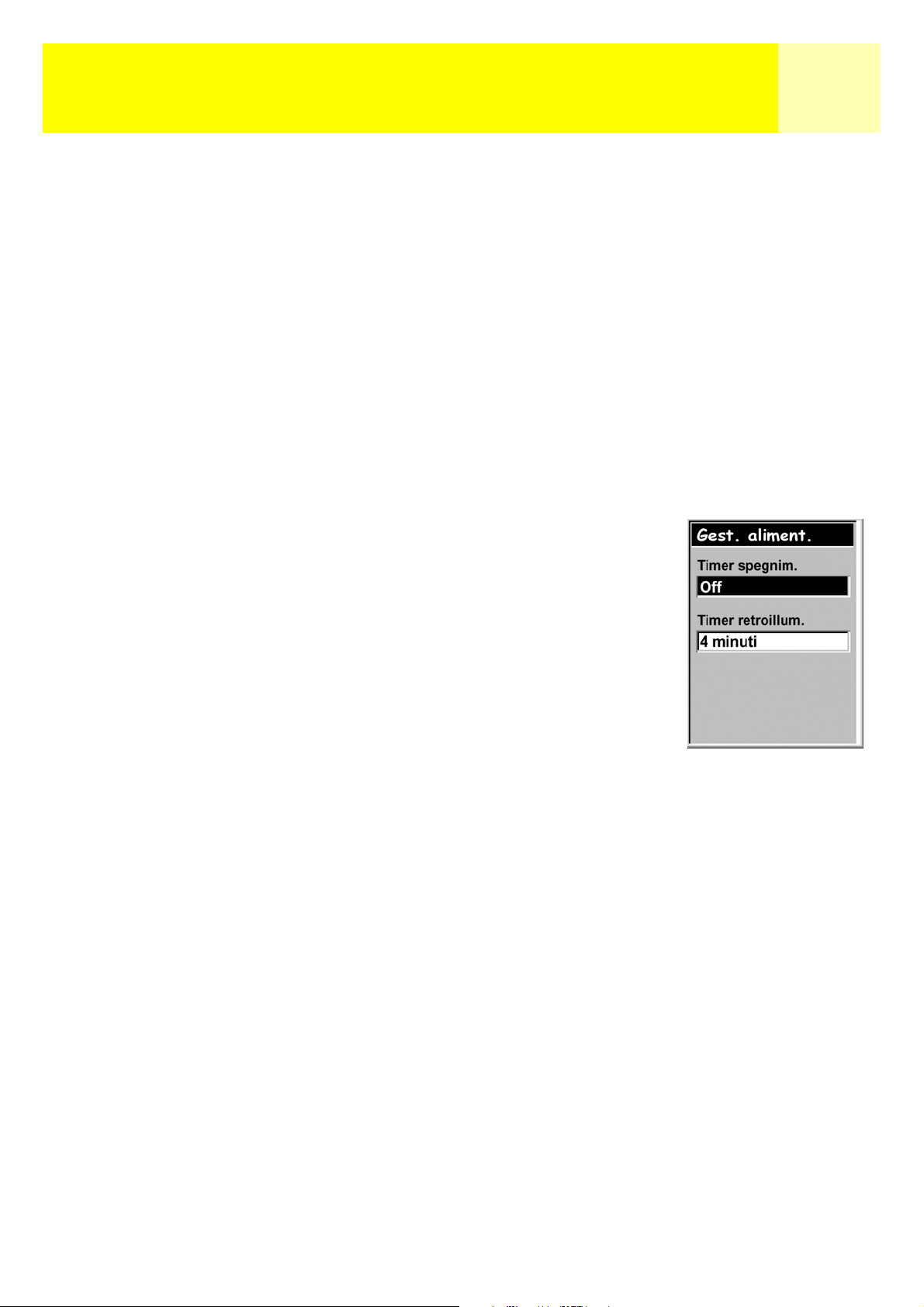

Impostazione del timer alimentazione
Da qualsiasi schermata di navigazione premere MENU. Evidenziare Preferenze e premere
ENTER. Evidenziare Gest. aliment. e premere ENTER due volte.Utilizzare il joystick per
selezionare 5 Minuti, 10 Minuti, 30 Minuti, 60 Minuti o Off. Premere ENTER. Premere NAV
per tornare all’ultima schermata di navigazione visualizzata.
Impostazione del timer retroilluminazione
Da qualsiasi schermata di navigazione premere MENU. Evidenziare Preferenze e premere
ENTER. Evidenziare Gest. aliment. e premere ENTER. Utilizzare joystick spostandolo verso il
basso per evidenziare il campo Timer retroillum. Premere ENTER. Utilizzare il joystick per
selezionare 30 secondi, 1 minuto, 2 minuti, 4 minuti, 10 minuti o Disattivato. Premere ENTER.
Premere NAV per tornare all’ultima schermata di navigazione visualizzata.
L’unità eXplorist 200 utilizza informazioni provenienti dai satelliti GPS in orbita intorno alla
Terra per fornire all’utente dati dettagliati sulla sua esatta posizione. Questo è il concetto alla
base del funzionamento di eXplorist allo scopo di fornire all’utente le informazioni necessarie
per arrivare a destinazione.
Percorso verso una destinazione
L’utilizzo più comune di eXplorist sarà quello di fornire gli strumenti di navigazione necessari
per arrivare alla destinazione selezionata. Il tipo di rotta più semplice e più frequentemente
utilizzato è la rotta GOTO, ovvero la rotta calcolata in linea retta dalla posizione di partenza a
quella di arrivo.
Fase 1: Calcolo della posizione
L’operazione di base eseguita da eXplorist consiste nell’utilizzare i satelliti GPS per calcolare
la posizione attuale. Questa operazione viene eseguita all’interno del software di eXplorist.
L’unica operazione necessaria da parte dell’utente è fornire all’unità una chiara visuale del
cielo, in modo che possa ricevere i segnali provenienti dai satelliti.
5Utilizzo di eXplorist 200
Cosa fare:
•Orientare l’antenna verso il cielo.
•Conservare una visuale chiara del cielo.
Cosa non fare:
•Coprire l’antenna con la mano o con altri oggetti.
•Orientare l’antenna verso il basso.
•Posizionarsi sotto alberi o altri vegetali con fogliame
abbondante.
•Posizionarsi dove i segnali dei satelliti siano bloccati da ostacoli di grandi dimensioni
(come edifici, all’interno di un canyon stretto e così via)
Se si rileva che eXplorist non sta calcolando la posizione, spostarsi in un luogo in cui la
visuale del cielo sia migliore.
Utilizzo di eXplorist 2006
In qualsiasi momento, se si desidera visualizzare lo stato dei
satelliti e la potenza dei relativi segnali, passare alla schermata
relativa allo stato dei satelliti, che consente di visualizzare
graficamente i satelliti e la potenza dei relativi segnali. Sono
necessari almeno tre satelliti con buona potenza di segnale
(indicata dalle barre di colore nero) per il calcolo della posizione.
Una posizione calcolata con soli tre satelliti è definita "Fix posizione
2D". Quando si sta rilevando un fix posizione 2D, l’altitudine non
viene calcolata. Per aggiungere l’altitudine al fix posizione, sono
necessari almeno quattro satelliti con buona potenza di segnale.
Le posizioni che fanno uso di quattro o più satelliti sono dette fix
posizione 3D.
Fase 2: Qual è la vostra destinazione?
Ora che eXplorist conosce la posizione dell’utente, è necessario indicare all’unità dove si
desidera andare. Esistono vari modi diversi per compiere questa operazione, ma il più
semplice e utilizzato è una rotta GOTO: si tratta di una rotta mono-segmento con un inizio
(la posizione attuale) e una destinazione (la posizione di arrivo). La destinazione viene
selezionata utilizzando il database dei Punti di interesse. Questo database comprende due
opzioni principali; Le posizioni salvate (Miei POI) o i punti di interesse precaricati nell’unità
eXplorist (Mappa sfondo).
Creare una rotta GOTO è semplicissimo: è sufficiente premere il pulsante GOTO e selezionare
la destinazione nel database dei punti di interesse.
Fase 3: Calcolo dello spostamento
Mentre ci si sposta, eXplorist ricalcola continuamente la nuova posizione, confrontando quella
attuale con la precedente e definendo elementi come rotta e velocità. Tutto questo viene
eseguito all’interno del software eXplorist in comunicazione con i satelliti; i risultati vengono
visualizzati immediatamente sul display.
Fase 4: Indicazioni
eXplorist calcola costantemente la linea retta tra la posizione corrente e la destinazione e in
base a questo fornisce istruzioni per guidare l’utente lungo il percorso più rapido. A meno che
non ci si trovi su uno specchio d’acqua di grandi dimensioni, è improbabile che sia possibile
seguire esattamente queste istruzioni. Per compensare questo elemento, eXplorist aggiorna
automaticamente la rotta fornendo informazioni aggiornate relative al raggiungimento della
destinazione.
Le rotte GOTO sono la funzionalità più semplice e più comunemente utilizzata di eXplorist 200.
Semplicemente premendo il pulsante GOTO è possibile avere a disposizione gli strumenti
necessari per raggiungere qualsiasi punto di interesse memorizzato nel database.
Salvataggio della posizione
Un’altra funzione di eXplorist molto usata è il salvataggio della posizione nel database dei
Punti di interesse, accessibile premendo il pulsante MARK. Quando si salva la posizione è
Utilizzo di eXplorist 2007
anche possibile aggiungere attributi quali un’icona selezionata o un nome per il punto di
interesse, utili per ritrovare facilmente il punto in futuro, attraverso il database dei punti di
interesse.
Si supponga di essersi accampati per la notte. Il giorno successivo si desidera fare un po’ di
escursionismo in mezzo alla natura, per poi tornare al campo a fine giornata. Premere il
pulsante MARK e impostare il nome del punto di interesse su "Campo". Dopo aver terminato
la propria gita, è sufficiente premere il pulsante GOTO e selezionare "Campo" dall’elenco
Miei POI. Ritrovare la strada è semplicissimo.
Mentre si pesca sul lago, si supponga di trovare un punto perfetto e ricco di pesci. L’anno
prossimo si desidera poter tornare proprio in quel punto. Accendere eXplorist e, una volta
eseguito il calcolo della posizione, premere il pulsante MARK per salvarla. Questa volta,
inserire per esempio il nome "Pesce1" e salvare il punto di interesse. L’anno successivo sarà
possibile tornare nel punto esatto semplicemente premendo il pulsante GOTO.
Una situazione ancora più banale, ma molto comune, è dover ritrovare la propria auto nel
parcheggio di un centro commerciale. È sufficiente parcheggiare, uscire dall’auto e lasciare
che eXplorist calcoli la posizione (assicurarsi di conservare una visuale chiara del cielo).
Utilizzando il pulsante MARK, salvare la posizione con il nome "Auto". Una volta terminato lo
shopping, sarà sufficiente uscire dal centro commerciale e creare una rotta GOTO con
destinazione il punto denominato "Auto". Indipendentemente dalla destinazione: eXplorist vi
guiderà in modo semplice e facile.
Per lasciare una traccia
Escursionisti, appassionati di mountain bike e amanti dell’aria aperta in genere spesso hanno
la necessità di lasciare indicazioni e tracce da poter seguire per tornare sui propri passi:
a questo scopo eXplorist è dotato di una funzione denominata Traccia inv.
Abbiamo già detto che eXplorist calcola costantemente la posizione attuale, che è possibile
salvare utilizzando il pulsante MARK. Si supponga che eXplorist salvi automaticamente le
posizioni calcolate mentre ci si muove lungo il percorso. In breve tempo saranno disponibili
una serie di posizioni salvate che rappresentano il percorso seguito. Una funzione estremamente comoda! eXplorist salva le posizioni calcolate come punti di interesse nascosti e crea
una sequenza che rappresenta il percorso seguito. Questa sequenza è detta Traccia e i punti
di interesse nascosti Registro tracce.
Grazie a eXplorist è possibile invertire la traccia e seguirla al contrario, per tornare alla propria
destinazione.
Ad esempio, si può guidare fino all’ingresso di un parco e seguire il percorso verso una
cascata. Con eXplorist acceso e grazie alla sua capacità di calcolare i fix posizione, procedere
lungo il percorso. Il percorso verso la cascata si rivela complesso e movimentato. Al momento
di tornare all’auto, accedere all’elenco Registro tracce e selezionare il registro Traccia att.
Ora premere MENU fino a evidenziare Traccia inv. e quindi premere ENTER. eXplorist vi
guiderà senza problemi lungo il percorso, passo dopo passo, fino al punto di partenza.
Un’altra caratteristica interessante e utile del Registro tracce consiste nella possibilità di
salvare i registri e di riutilizzarli quando lo si desidera. Nell’esempio precedente, una volta
raggiunte la cascata, è possibile salvare la traccia e riutilizzarla in qualsiasi momento.
Utilizzo di eXplorist 2008
Funzioni aggiuntive
Magellan eXplorist include tutte le funzioni che ci si
aspetterebbe da un dispositivo di navigazione portatile di alta
qualità, come tutte le unità di marca Magellan, ma anche
molte altre, che renderanno la vostra esperienza all’aria aperta
ancora più piacevole. È possibile personalizzare le schermate
di navigazione, visualizzando le informazioni più essenziali.
eXplorist utilizza appieno le schermate Mappa e consente di
visualizzare graficamente la posizione, la rotta che si sta
seguendo, il percorso seguito (Traccia) nonché le icone relative
ai punti di interesse. L’unità è dotata di un odometro
incorporato, per consentire di registrare la lunghezza del
percorso effettuato. Le preferenze utente consentono di
impostare e mantenere l’unità nella configurazione più adatta
alle vostre esigenze. eXplorist offre tutto questo e molto di più,
in uno strumento di navigazione portatile facile da usare, che
include file della guida incorporati, sempre accessibili.
Magellan eXplorist 200 con
supporto di fissaggio girevole
opzionale
In sintesi
Per andare da qui...
a qui...
basta questo.
Avvio9
Avvio
Accensione di eXplorist
Per accendere eXplorist premere il pulsante di alimentazione nella
parte superiore destra. Per impedire l’accensione accidentale
dell’unità, con conseguente consumo delle batterie, premere ENTER
quando viene visualizzata la schermata di avvio. Dopo circa 30 secondi
dalla pressione del pulsante di alimentazione, se non viene premuto il
pulsante ENTER l’unità si spegne automaticamente.
Spegnimento di eXplorist
Per spegnere eXplorist premere il pulsante di alimentazione nella parte
superiore destra.
Dopo la selezione del pulsante di alimentazione, inizia un conto alla
rovescia di 5 secondi; per lasciare accesa l’unità è sufficiente premere
il pulsante ESC. Premendo il pulsante di alimentazione durante i
cinque secondi di attesa, l’unità si spegne automaticamente.
Attivazione/disattivazione della retroilluminazione del display
La retroilluminazione del display dispone di tre livelli di intensità: spento, basso e alto.
Alla prima accensione di eXplorist, la retroilluminazione è spenta. Premere il pulsante di
illuminazione nella parte superiore sinistra dell’unità per attivare la retroilluminazione sul livello
basso. Premere di nuovo il pulsante di illuminazione per impostare il livello su alto.
Per disattivare la retroilluminazione premere di nuovo il pulsante di illuminazione.
L’intensità della retroilluminazione
cambia a ogni pressione del
pulsante di illuminazione.
ATTENZIONE:
L’utilizzo della retroilluminazione determina un notevole
consumo delle batterie.
Avvio10
Primo utilizzo di eXplorist
Accendere eXplorist. Premere il pulsante di alimentazione.
Quando viene visualizzata la schermata Inizio premere ENTER.
Selezionare la lingua. Alla prima accensione di eXplorist è possibile
scegliere una tra le dieci lingue disponibili.
La selezione della lingua è modificabile in qualsiasi momento
selezionando Menu > Preferenze > Lingue.
Suggerimento: in caso di modifica accidentale della lingua che
impedisca di leggere il testo visualizzato, per tornare
all’impostazione precedente premere il pulsante NAV fino a
visualizzare la schermata Stato sat. Premere MENU. Utilizzare il
joystick per evidenziare la quarta riga e premere ENTER. Utilizzare il
joystick per evidenziare la quinta riga e premere ENTER. Verrà
visualizzata la schermata di selezione della lingua.
Utilizzare il joystick per
spostarsi in alto e in
basso. Premere ENTER
per confermare.
Leggere il messaggio di avviso. Per accettare e continuare, premere
ENTER.
Premere ENTER
per continuare.
Avvio11
Calcolo della posizione iniziale. Per eseguire questa operazione, la
condizione ideale è trovarsi all’esterno e avere una visuale del cielo
libera. Senza una visuale chiara, l’operazione richiederà più tempo
ed è possibile che eXplorist non sia in grado di calcolare la posizione
iniziale in modo automatico.
L’unità eXplorist avvia il calcolo della posizione iniziale.
L’operazione può richiedere qualche minuto in quanto l’unità esegue
un avvio a freddo.
Normalmente, alla prima accensione di eXplorist, la posizione verrà
calcolata in pochi secondi, in quanto verrà eseguito un avvio a caldo
(per informazioni sulla differenza tra avvio a freddo e avvio a caldo,
vedere di seguito).
La schermata Stato sat. visualizzata mostra l’avanzamento della
raccolta dei dati dai satelliti.
La schermata Stato sat. viene continuamente aggiornata,
consentendo di verificare graficamente il funzionamento dell’unità.
La schermata Stato sat.
mostra il numero dei
satelliti rilevati e la
potenza del segnale.
Quando eXplorist dispone di informazioni sufficienti per calcolare
un fix posizione, la schermata Stato sat. viene sostituita dalla
schermata Mappa. Il cursore a forma di freccia al centro della
schermata Mappa rappresenta la posizione corrente. Mentre ci si
sposta, la freccia indicherà la direzione verso la quale ci si sta
muovendo.
Suggerimento: utilizzare i pulsanti ZOOM IN e ZOOM OUT per
modificare la scala della mappa e visualizzare meglio la
posizione corrente.
Se eXplorist non è in grado di calcolare il fix iniziale dopo alcuni minuti: se eXplorist
determina di non essere in grado di rilevare i satelliti entro due minuti, verranno visualizzate
le seguenti schermate, allo scopo di determinare meglio la posizione approssimativa.
Avvio12
Selez. regione. Utilizzare il joystick per evidenziare la regione in cui ci si trova. Dopo aver evidenziato la regione, premere ENTER.
Selez. area. Nella schermata è visualizzato un elenco delle aree
per la regione selezionata. Utilizzare il joystick per evidenziare
l’area applicabile e premere ENTER.
Inserire l’ora corrente. Utilizzare il joystick per inserire l’ora
corrente.
Joystick su: Aumenta il numero evidenziato
Joystick giù: Riduce il numero evidenziato
Joystick destra: Sposta la selezione di un carattere a destra
Joystick sinistra: Sposta la selezione di un carattere a sinistra
Quando è evidenziata l’opzione AM o PM, è possibile passare da
un'impostazione all'altra spostando il joystick verso l’alto o verso il
basso.
Una volta inserita l’ora corretta premere ENTER.
Inserire la data. Utilizzare il joystick per impostare la data
corrente.
Joystick su: Aumenta il numero evidenziato
Joystick giù: Riduce il numero evidenziato
Joystick destra: Sposta la selezione di un carattere a destra
Joystick sinistra: Sposta la selezione di un carattere a sinistra
Vengono visualizzate
latitudine e longitudine
corrispondenti al centro
della regione e dell’area
selezionate.
Con il mese evidenziato, spostare il joystick verso l’alto o verso il basso per
scorrere l’elenco dei mesi.
Una volta inserita la data corretta premere ENTER.
Avvio13
Conferma di un’informazione. Il pulsante Fine è evidenziato nella
parte inferiore del display. Verificare l’informazione inserita e
premere ENTER per confermare.
Suggerimento: se l’ora o la data non è corretta, è possibile
correggerla. Utilizzare il joystick per evidenziare il campo
ora o data da modificare. Con il campo evidenziato, premere
ENTER. È ora possibile modificare l’informazione
utilizzando la stessa procedura sopra illustrata.
La schermata Stato sat. viene visualizzata di nuovo ed eXplorist
tenta di calcolare la posizione utilizzando le informazioni fornite.
Suggerimento: se le barre relative alla potenza del segnale
satellitare restano invariate, provare a spostarsi in una nuova
posizione, in cui la visuale del cielo sia migliore.
Come in precedenza, quando eXplorist calcola la posizione
iniziale, nella schermata Mappa viene visualizzata la posizione
calcolata, indicata dal cursore a forma di freccia al centro del
display.
Avvio a freddo e avvio a caldo. Quando eXplorist è acceso, una delle
prime operazioni eseguite è l’individuazione dei satelliti disponibili e della loro posizione relativa.
L’operazione viene eseguita utilizzando l’almanacco satellitare incorporato. Indicando data, ora e
posizione approssimative correnti, l’almanacco è in grado di indicare a eXplorist i satelliti
disponibili e la loro posizione approssimativa rispetto all’unità. Una volta ottenute le informazioni
sulla disponibilità dei satelliti, eXplorist può avviare l’impostazione dei propri canali satellitari
interni, per ricevere le trasmissioni dei satelliti stessi.
Avvio a freddo. Si parla di avvio a freddo quando eXplorist non dispone di una posizione
approssimativa da utilizzare in riferimento all’almanacco. Questo può accadere quando:
•eXplorist viene acceso per la prima volta dopo l’acquisto. La memoria viene cancellata
prima della spedizione, quindi qualsiasi posizione eventualmente presente nell’unità
viene azzerata.
•Se la memoria dell’unità è stata cancellata (vedere nel menu Preferenze) l’intero
contenuto della stessa è stato eliminato e l’ultima posizione calcolata impostata su un
valore null.
•Se si sono eseguiti spostamenti a unità spenta, l’ultima posizione salvata potrebbe
essere troppo lontana per consentire a eXplorist di rilevare i satelliti previsti (a titolo
indicativo, quando ci si sposta per più di 800 km circa (500 miglia) a unità spenta, è
possibile che l’avvio venga effettuato a freddo. Un avvio a freddo non dovrebbe
richiedere più di 2-3 minuti per il calcolo del fix posizione iniziale).
Avvio14
Avvio a caldo. Si parla di avvio a caldo quando l’ultima posizione calcolata prima dello
spegnimento dell’unità è ancora in memoria e ci si trova approssimativamente nella stessa
posizione. Per la maggior parte del tempo, se acceso, eXplorist sarà in modalità avvio a caldo.
Con una visuale chiara del cielo, eXplorist dovrebbe calcolare la posizione in pochi secondi.
Conclusione
La procedura di configurazione iniziale di Magellan eXplorist 200 è terminata. La visualizzazione
della schermata Mappa indica che eXplorist è stato inizializzato in modo corretto e che è pronto.
È ora consigliabile familiarizzare con le varie schermate di navigazione (utilizzando il pulsante
NAV) e impostare le eventuali preferenze diverse dalle impostazioni di fabbrica.
Schermate di navigazione15
Schermate di navigazione
Accesso alle schermate di navigazione
eXplorist dispone di tre schermate di navigazione e di una schermata Stato sat., accessibile
premendo il pulsante NAV. Ogni schermata offre le stesse informazioni in un diverso formato,
consentendo di scegliere quello più adatto alle esigenze di ogni utente.
ent
vina
Rotta
Glendora
1.60mi
352
A: VIEW
Velocità
210
San Dimas
10
Velocità
o
4.3
M
ESC
NAV
NAV
10
ESC
M
H
3D Fix posizione
Tracciamento 7...
2.8
Distanza
M
H
O
M
0.84
I
NAV
N
E
S
ESC
Località
34°06.556N
117°49.563O
AltitudinePrecisione
F
T
1292
Data/Ora
25
01 FEB 04
03:30:36 PM
Dist. percorsa
0000.0
NAV
ESC
Batteria
M
I
F
T
Suggerimento: anche il pulsante ESC consente di spostarsi tra le schermate di navigazione, come
NAV ma in ordine inverso.
Schermata Mappa
La schermata Mappa è quella di più frequente utilizzo. Nella schermata Mappa sono visualizzati
la posizione corrente, i POI ed eventuali dati della mappa sfondo per l’area visualizzata.
Caratteristiche di rilievo della schermata Mappa:
• Utilizzare i pulsanti di zoom per modificare la scala.
• Il cursore a forma di freccia al centro del display indica la posizione; se si è in movimento,
indica la direzione dello spostamento.
• Premere MARK per salvare la posizione.
• Utilizzare il joystick per spostare il cursore. Il cursore assume la forma di un mirino quando
sono disponibili informazioni sulla posizione del cursore nella parte inferiore del display.
È inoltre possibile salvare la posizione del mirino come POI premendo il pulsante MARK.
• Premere ESC, una volta terminata la panoramica con il cursore a forma di mirino, per
visualizzare la posizione corrente con il cursore a forma di freccia.
• Premere MENU e selezionare Nascon inf map o Mostra inf map per attivare o disattivare le
caselle informative nella parte inferiore dello schermo.
Schermate di navigazione16
• Premere MENU e selezionare Personal. pag. per modificare le informazioni visualizzate
nella parte inferiore dello schermo.
• Premere MENU e selezionare Imposta mappa per modificare l’orientamento dello schermo
oppure l’utilizzo primario (terrestre o marittimo).
Panoramica schermata Mappa
Contrassegno
rotta
Glendora
210
San Dimas
Cursore posizione
Indicatore
traccia
Scala
mappa
Campo
ent
vina
1.60mi
Rotta
352
o
M
10
Velocità
4.3
10
M
H
Cursore panoramica
(utilizzato in modalità Cursore).
Clessidra (utilizzata quando
la posizione è sconosciuta ed
è in corso il tenativo di calcolo
della posizione)
dati 1
Campo dati 2
Modifica della scala della mappa
Premere i pulsanti Zoom In o Zoom Out per modificare l’area della mappa visualizzata sullo
schermo. L’indicatore di scala nell’angolo inferiore sinistro della mappa indica la distanza
relativa tra i due punti finali della scala. La scala può essere modificata da 2700 km (1700 mi)
a 35 m (100 piedi).
Suggerimento: tenere premuto il pulsante Zoom In o Zoom Out per scorrere rapidamente tra
le scale.
Schermate di navigazione17
Modalità della schermata Mappa
Per la schermata Mappa sono disponibili due modalità, posizione o
cursore. Nella modalità Posizione la schermata Mappa visualizza la
posizione, indicata dall’icona a forma di freccia al centro della mappa.
La freccia indica la posizione ma anche, quando si è in movimento, la
direzione verso la quale ci si sta muovendo.
La modalità Posizione è predefinita per la schermata Mappa. A ogni
accesso alla schermata Mappa, la modalità Posizione sarà attiva.
La schermata Mappa in
modalità Posizione.
In modalità Cursore, è visualizzata un’icona cursore che consente di
muoversi sulla mappa. Le informazioni visualizzate nella parte inferiore
dello schermo indicano rotta e distanza del cursore rispetto alla posizione
corrente. In modalità Cursore è possibile:
• Scorrere all’interno della mappa per visualizzare le informazioni
disponibili per le aree della mappa non visualizzate in prossimità
della posizione corrente,
• Creare un POI per la posizione indicata dal cursore,
• Creare una rotta GOTO per la posizione indicata dal cursore, oppure
• Ottenere informazioni dettagliate relative ai POI o agli oggetti sulla
mappa in corrispondenza della posizione del cursore.
Queste opzioni saranno illustrate nella sezione del manuale relativa alla creazione dei POI e delle
rotte GOTO.
Utilizzare il joystick per spostare il cursore e attivare la modalità Cursore. Non appena il joystick
si muove, viene visualizzato un cursore a forma di mirino e nella parte inferiore dello schermo
sono visualizzate informazioni relative alla posizione del cursore.
Per uscire dalla modalità Cursore, premere il pulsante ESC. La schermata Mappa tornerà in
La schermata Mappa in
modalità Cursore
modalità Posizione, con la posizione attuale visualizzata al centro dello schermo.
Schermate di navigazione18
Visualizzare o nascondere informazioni sulla mappa
Le informazioni nella parte inferiore della schermata Mappa sono utili per assistere l’utente nella
navigazione verso la destinazione. Tuttavia, è possibile che si desideri visualizzare un’area
maggiore della mappa e/o che queste informazioni non siano necessarie. eXplorist offre quindi la
possibilità di attivare o meno queste informazioni.
1.Durante la visualizzazione della schermata Mappa, premere MENU.
2.Con evidenziata l’opzione Nascon inf map o Mostra inf map, premere ENTER.
La schermata Mappa
con le informazioni
visualizzate
La schermata Mappa
con le informazioni
nascoste
Schermate di navigazione19
Personalizzazione delle informazioni sulla mappa
Le informazioni visualizzate nella parte inferiore dello schermo possono essere personalizzate per
modificare gli elementi visualizzati nei due campi informativi sulla mappa.
Le selezioni possibili sono:
• Rilev.
• Distanza (impostazione predefinita)
• Velocità (impostazione predefinita)
•Rotta
• ETA (Orario arrivo previsto)
• ETE (Tempo stimato in rotta)
• Altitudine
•Orario
• Data
Per personalizzare le informazioni sulla mappa:
1.Durante la visualizzazione della schermata Mappa, premere MENU.
2.Utilizzare il joystick per evidenziare Personal. pag.
3. Premere ENTER.
4.Viene evidenziata la barra del titolo per uno dei campi. Utilizzare il joystick per
evidenziare la barra del titolo per il campo da personalizzare.
5.Premere ENTER.
6.Evidenziare le informazioni da visualizzare nell’elenco.
7.Premere ENTER.
8.La selezione passa automaticamente sull’altro campo.
Tornare al passaggio 5 per modificare le informazioni
visualizzate per il campo.
9.Una volta scelte le informazioni da visualizzare, premere ESC
per uscire dalla funzione di personalizzazione.
Schermate di navigazione20
Modifica dell’orientamento della mappa
L’orientamento predefinito per la schermata Mappa è Nord alto. Questo significa che la parte
superiore del display rappresenta il Nord geografico. Questo orientamento può essere modificato
in modo che nella parte superiore del display siano visualizzate informazioni più utili.
Le selezioni possibili sono:
• Nord in alto (impostazione predefinita). Consente di orientare la parte superiore del display
della mappa sul Nord geografico.
• Rotta alto. Nella parte superiore della mappa viene visualizzata la direzione verso la
destinazione (quando non sono presenti rotte attive, la parte superiore del display indica il
Nord geografico).
• Traccia alto. La parte superiore della mappa cambia in base alla rotta (se non si è in
movimento, la parte superiore del display indica il nord geografico).
Nota: in Rotta alto e Traccia alto, un indicatore del Nord è visualizzato nell’angolo superiore
destro del display. La freccia indica la direzione del Nord geografico.
Per modificare l’orientamento della mappa:
1.Durante la visualizzazione della schermata Mappa, premere MENU.
2.Utilizzare il joystick per evidenziare Imposta mappa.
3.Premere ENTER.
4.Utilizzare il joystick per evidenziare il campo Orientamento.
5.Premere ENTER.
6.Utilizzare il joystick per evidenziare Nord alto, Rotta alto
o Traccia alto.
7.Premere ENTER.
8.Premere NAV per tornare alla schermata Mappa.
Loading...
+ 59 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
