Logitech SMARTDOCK FLEX User Manual

SMARTDOCK FLEX

English

Français

Español

Português

INTRODUCTION:

This document is written for installers setting up a Skype Room System with Logitech
SmartDock and Logitech SmartDock Flex.

Installer: the installer should have the following knowledge and skills:

• Basic networking

• Basic AV

Separate from the physical installation. a system administrator will need
thefollowing knowledge and skills:

• Skype for Business Endpoint

• Skype for Business Server

• Microsoft

• Oce 365

• Windows

The system administrator, shall consult Microsoft Technet articles for more
information on planning, conguring and deploying skype room systems.

https://technet.microsoft.com/library/mt790550.aspx
https://technet.microsoft.com/library/mt790551.aspx
https://technet.microsoft.com/library/mt790558.aspx

®

Exchange on-premises

®

software cloud services

®

10 operating system troubleshooting

English 3

OPERATING ENVIRONMENT

Logitech SmartDock and Logitech SmartDock Flex are designed for use in oce
and meeting room environments not to exceed 35 degrees Celsius / 95degrees
Fahrenheit.

WHAT’S INCLUDED IN THE BOX

SmartDock Flex Base
SmartDock Flex Extender Box
CAT6 Cable (AWG 23, SFTP)
USB Cable (Mini USB to USB Type A)
AV Pass through adapter (HDMI female to male)
Cable ties
Screwdriver (Torx T8)
Screws (4)
Color coded label
HDMI Content sharing cable

ADDITIONAL REQUIRED EQUIPMENT

Microsoft Surface Pro pre-congured with Microsoft Skype Room System software*
Skype Certied Audio and Video devices, such as Logitech ConferenceCams HD

Disp lay(s) / Projector(s)
*If the Microsoft Surface Pro is not pre-congured, please refer to the Microsoft

TechNet articles.

4 English

INSTALLATION

Steps 1-7 may be skipped if Surface Pro
is already installed in SmartDock.

Please ensure Surface Pro is completely
powered o prior to installation of
SmartDock Flex.

English 5

INTRODUCTION:

ce document est destiné aux installateurs qui congurent un produit
SkypeRoomSystem avec LogitechSmartDock et LogitechSmartDockFlex.

Installateur: l'installateur doit avoir les connaissances et compétences suivantes:

• Bases de la mise en réseau

• Bases des systèmes AV

Outre l'installation physique, un administrateur système aura besoin
desconnaissances et compétences suivantes:

• SkypeforBusinessEndpoint

• SkypeforBusinessServer

• Microsoft

• Services cloud pour les logiciels Oce365

• Dépannage du système d'exploitation Windows

L'administrateur système doit consulter les articles MicrosoftTechnet
pourplus d'informations sur la planication, la conguration et le déploiement
deSkypeRoomSystem.

https://technet.microsoft.com/library/mt790550.aspx
https://technet.microsoft.com/library/mt790551.aspx
https://technet.microsoft.com/library/mt790558.aspx

®

Exchange sur site

®

®

10

6 Français

ENVIRONNEMENT D'UTILISATION

LogitechSmartDock et LogitechSmartDockFlex sont conçus pour une utilisation
dans des environnements de bureau et de salle de réunion ne dépassant pas
les35degrés Celsius (95degrés Fahrenheit).

CONTENU DU COFFRET

Base SmartDockFlex
Support d'extension SmartDockFlex
Câble CAT6 (AWG23, SFTP)
Câble USB (Mini USB vers USB Type A)
Adaptateur de dispositif de relais AV (HDMI femelle vers mâle)
Serre-câbles
Tournevis (Torx T8)
Vis (4)
Étiquette à code couleur
Câble de partage de contenu via HDMI

ÉQUIPEMENT SUPPLÉMENTAIRE REQUIS

MicrosoftSurfacePro préconguré avec le logiciel MicrosoftSkypeRoomSystem*
Dispositifs audio et vidéo certiés Skype, tels que les écrans/projecteurs HD

LogitechConferenceCams
*Si MicrosoftSurfacePro n'est pas préconguré, reportez-vous aux articles

MicrosoftTechNet.

Français 7

INSTALLATION

Les étapes 1 à 7 peuvent être
ignorées si Surface Pro est déjà installé
dans SmartDock.

Assurez-vous que Surface Pro est
complètement éteint avant l'installation
de SmartDock Flex.

8 Français

INTRODUCCIÓN:

Este documento se escribió para instaladores que conguran un Skype Room System
con Logitech SmartDock y Logitech SmartDock Flex.

Instalador: el instalador debe tener los siguientes conocimientos y habilidades:

• Conocimientos básicos sobre redes

• Conocimientos básicos sobre AV

Aparte de la instalación física, un administrador del sistema necesitará
lossiguientes conocimientos y habilidades:

• Skype for Business Endpoint

• Skype for Business Server

• Microsoft

• Servicios en la nube de software Oce 365

• Resolución de problemas del sistema operativo Windows

El administrador del sistema deberá consultar los artículos de
Microsoft Technet para obtener más información sobre la planeación,
conguracióneimplementación de Skype Room Systems.

https://technet.microsoft.com/library/mt790550.aspx
https://technet.microsoft.com/library/mt790551.aspx
https://technet.microsoft.com/library/mt790558.aspx

®

Exchange On-Premises

®

®

10

Español 9

ENTORNO OPERATIVO

Logitech SmartDock y Logitech SmartDock Flex se diseñaron para su uso
enentornosde salas de reuniones y ocinas que no excedan los 35gradosCelsius/
95grados Fahrenheit.

CONTENIDO DE LA CAJA

Base SmartDock Flex
Extensor SmartDock Flex
Cable CAT6 (AWG 23, SFTP)
Cable USB (mini USB a USB tipo A)
Adaptador de paso de AV (HDMI hembra a macho)
Bridas de cables
Destornillador (Torx T8)
Tornillos (4)
Etiqueta identicada por colores
Cable de uso compartido de contenido HDMI

EQUIPO ADICIONAL REQUERIDO

Microsoft Surface Pro precongurado con software Microsoft Skype Room System*
Dispositivos de audio y video con certicación de Skype, como cámaras

LogitechConferenceCam, pantallas/proyectores HD
*Si Microsoft Surface Pro no está precongurado, consulta los artículos

deMicrosoftTechNet.

10 Español

INSTALACIÓN

Los pasos del 1 al 7 se pueden omitir
si Surface Pro ya está instalado
en SmartDock.

Asegúrate de que Surface Pro esté
completamente apagado antes
de la instalación de SmartDock Flex.

Español 11

INTRODUÇÃO:

Este documento está destinado a instaladores que desejam congurar o Skype Room
System com Logitech SmartDock e Logitech SmartDock Flex.

Instalador: o instalador deve ter os seguintes conhecimentos e competências:

• Conceitos básicos da rede

• Conceitos básicos de sistemas audiovisuais (AV)

À parte da instalação física, um administrador de sistema precisará dos
seguintes conhecimentos e competências:

• Terminais do Skype for Business

• Servidores do Skype for Business

• Microsoft

• Serviços em nuvem do software Oce 365

• Solução de problemas do sistema operacional Windows

O administrador de sistema deve consultar os artigos do Microsoft Technet para
obter mais informações sobre planicação, conguração e implementação dos
sistemas para sala Skype.

https://technet.microsoft.com/library/mt790550.aspx
https://technet.microsoft.com/library/mt790551.aspx
https://technet.microsoft.com/library/mt790558.aspx

®

Exchange nos locais

®

®

10

12 Português

AMBIENTE OPERACIONAL

O Logitech SmartDock e o Logitech SmartDock Flex estão destinados para uso
emsalas de reunião e escritórios cuja temperatura não ultrapasse 35ºC/95ºF.

CONTEÚDO DA CAIXA

Base do SmartDock Flex
Caixa extensora do SmartDock Flex
Cabo CAT6 (AWG 23, SFTP)
Cabo USB (Mini USB a USB tipo A)
Adaptador AV Passthrough (HDMI fêmea para macho)
Abraçadeiras de cabo
Chave de fenda (Torx T8)
Parafusos (4)
Etiqueta com código de cor
Cabo de compartilhamento de conteúdo HDMI

EQUIPAMENTO ADICIONAL NECESSÁRIO

Microsoft Surface Pro pré-congurado com o software Microsoft Skype Room
System*

Dispositivos de áudio e vídeo certicados para Skype, como projetores/monitores HD
para a Logitech ConferenceCam

*Se o Microsoft Surface Pro não estiver pré-congurado, consulte os artigos
doMicrosoft TechNet.

Português 13

INSTALAÇÃO

As etapas de 1 a 7 podem ser ignoradas
se o Surface Pro já estiver instalado
no SmartDock.

Certique-se de que o Surface Pro
esteja desligado antes de instalar
o SmartDock Flex.

14 Português

1

x 2

English

Disassemble SmartDock
Remove Bezel Screws.

Français

Démontez le dispositif SmartDock.
Retirez les vis du cadran de verrouillage.

Español

Desmonta SmartDock
Retira los tornillos del marco.

Português

Desmontar o SmartDock
Remova os parafusos de bisel.

15

2

English

Remove Bezel.

Français

Retirez le cadran de verrouillage.

16

Español

Retira el marco.

Português

Remover bisel.

3

x 5

English

Remove Metal Bracket.

Français

Retirez le support en métal.

Español

Retira el soporte metálico.

Português

Remover suporte de metal.

17

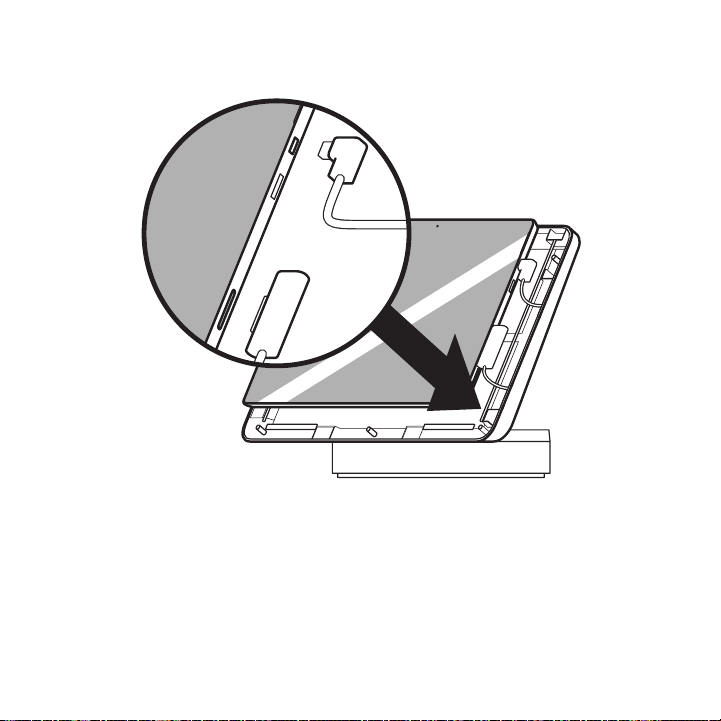

4

English

Plug in and install Surface Pro.

Français

Branchez et installez le dispositif
Surface Pro.

18

Español

Conecta e instala Surface Pro.

Português

Ligue e instale o Surface Pro.

5

x 5

English

Reassemble SmartDock.
Install Metal Bracket.

Français

Remontez le dispositif SmartDock.
Installez le support en métal.

Español

Vuelve a montar SmartDock.
Instala el soporte metálico.

Português

Montar novamente o SmartDock
Instale o suporte de metal.

19

6

English

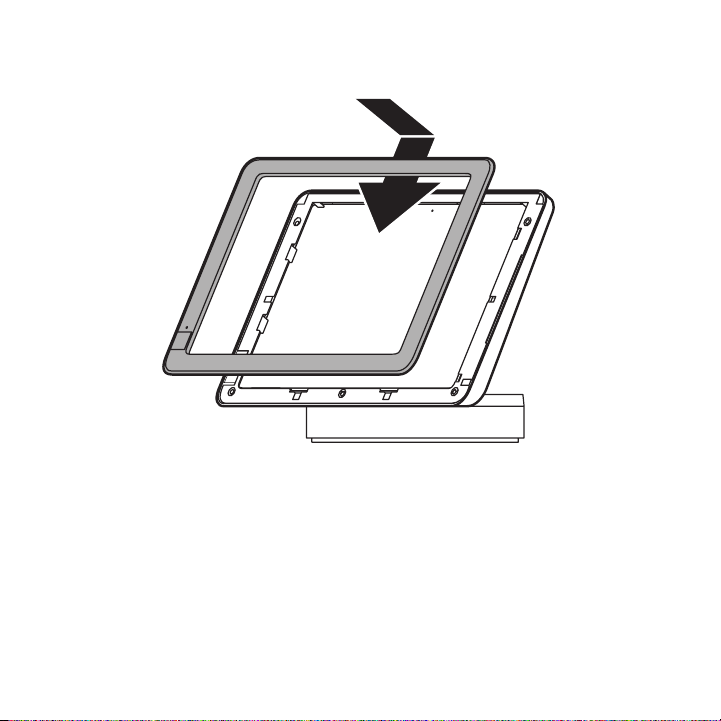

Install Bezel.

Français

Installez le cadran de verrouillage.

20

Español

Instala el marco.

Português

Colocar bisel.

7

x 2

English

Install Bezel Screws.

Français

Installez les vis du cadran de verrouillage.

Español

Coloca los tornillos del marco.

Português

Colocar os parafusos de bisel.

21

8

Z

English

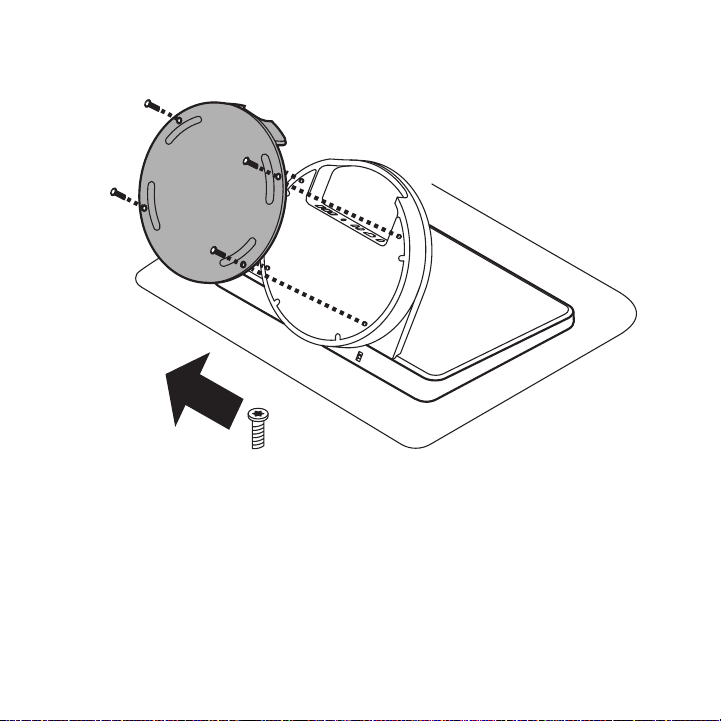

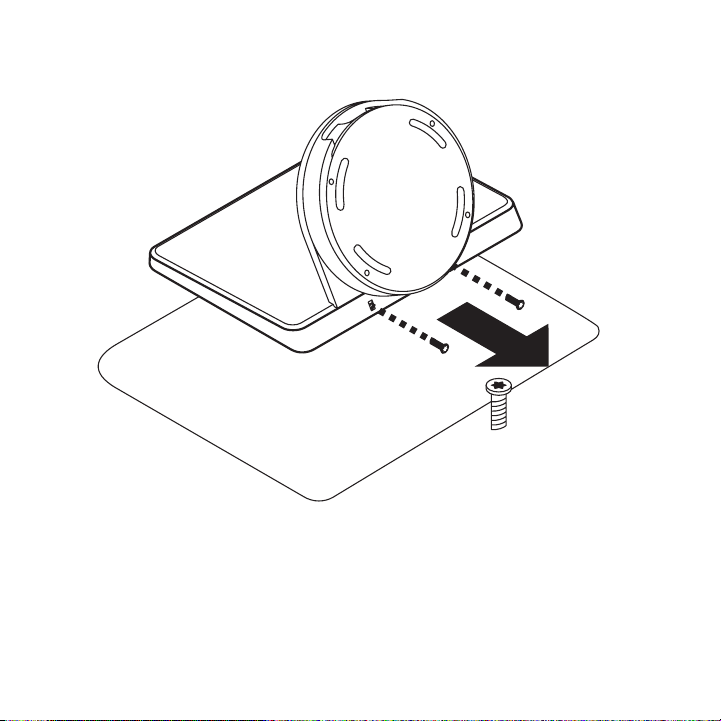

Remove SmartDock base cover and put
aside. With SmartDock Flex, this cover
will no longer be needed.

Français

Retirez le couvercle de SmartDock et
mettez-le de côté. Avec SmartDock Flex,
ce couvercle ne sera plus nécessaire.

22

Español

Retira la tapa de la base SmartDock
y aparta a un lado. Con SmartDock Flex,
ya no se necesitará esta tapa.

Português

Remova a tampa da base do SmartDock
e deixa-a de lado. Com o SmartDock Flex,
esta tampa não será mais necessária.

9

English

Apply color coded label in the SmartDock
connector area as shown.

Français

Placez l’étiquette à code couleur dans
la zone de connexion de SmartDock
comme illustré ci-contre.

Español

Aplica la etiqueta identicada por colores
en el área del conector de SmartDock
como se muestra.

Português

Coloque a etiqueta com código de cor
na área do conector do SmartDock
conforme mostrado.

23

10

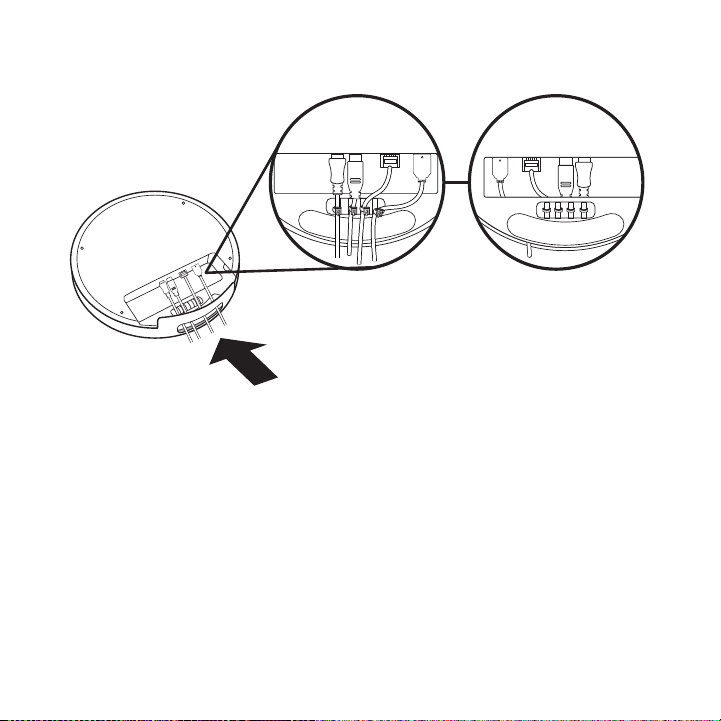

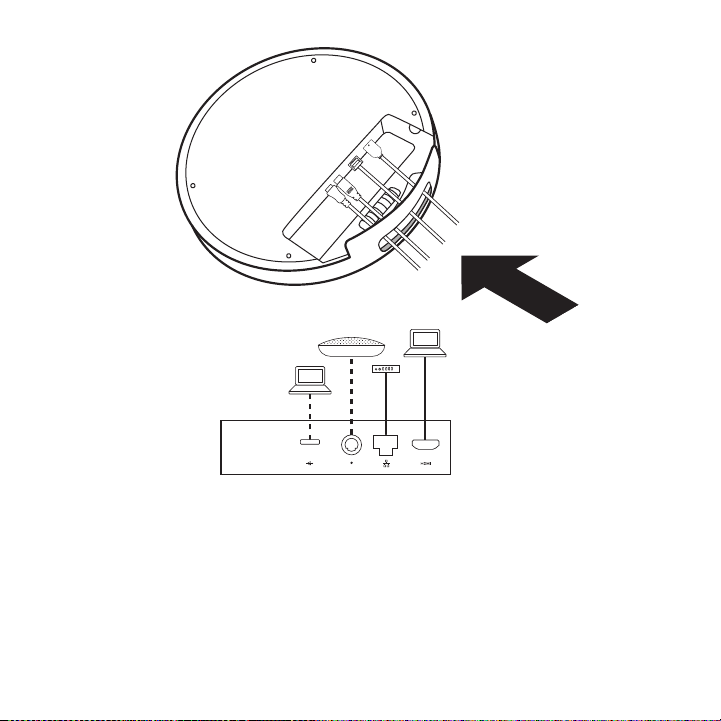

English

Connect external cables
to SmartDock Flex base.

-CAT6 Cable

-USB Cable (Optional)

-HDMI content sharing Cable
(included with Logitech SmartDock)

-Logitech GROUP Speakerphone
DIN Connector (Optional)

24

Français

Branchez les câbles externes
à la base SmartDock Flex.

- Câble CAT6

- Câble USB (facultatif)

- Câble de partage de contenu via HDMI
(inclus avec Logitech SmartDock)

- Connecteur DIN pour le haut-parleur
Logitech GROUP (en option)

10

Español

Conecta los cables externos
a la base SmartDock Flex.

-Cable CAT6

-Cable USB (opcional)

-Cable de uso compartido de
contenido HDMI (incluido con Logitech
SmartDock)

-Conector DIN de sistema manos libres
Logitech GROUP (opcional)

Português

Conecte os cabos externos
à base do SmartDock Flex.

- Cabo CAT6

- Cabo USB (opcional)

- Cabo de compartilhamento de
conteúdo HDMI (incluído no Logitech
SmartDock)

- Conector DIN para alto-falante
Logitech GROUP (opcional)

25

11

English

Once connected, secure all external
cables tightly with the included cable ties.
Trim o excess for tidy installation.

Français

Une fois branchés, xez tous les câbles
externes fermement avec les serre­câbles inclus. Coupez la partie en trop
pour une installation ordonnée.

26

Español

Una vez conectados, asegura
rmemente todos los cables externos
con las bridas proporcionadas.
Recorta lo que sobre para
una instalación pulida.

Português

Após conectados, prenda os cabos
externos rmemente com a abraçadeira
para cabos. Corte o excesso para
uma instalação mais organizada.

12

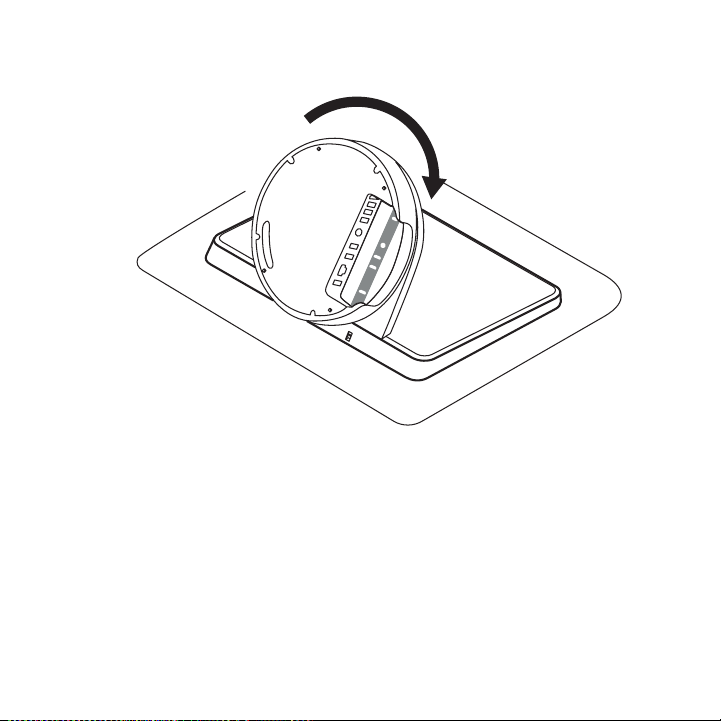

English

Rotate the SmartDock base to facilitate
SmartDock Flex cable connection.

Français

Faites pivoter la base SmartDock
pour faciliter la connexion du câble
SmartDock Flex.

Español

Gira la base SmartDock para facilitar
la conexión del cable de SmartDock Flex.

Português

Gire a base do SmartDock para
facilitar a conexão com o cabo
do SmartDock Flex.

27

13

English

Connect SmartDock to your local area
network (LAN) via ethernet and route the
cable through SmartDock Flex cable exit.

Français

Connectez SmartDock à votre réseau local
(LAN) via Ethernet et acheminez le câble
via la sortie du câble SmartDock Flex.

28

Español

Conecta SmartDock a tu red de área
local (LAN) a través de Ethernet y dirige
el cable a través de la salida del cable
de SmartDock Flex.

Português

Conecte o SmartDock à rede de área local
(LAN) via Ethernet e passe o cabo pela
saída de cabo do SmartDock Flex.

14

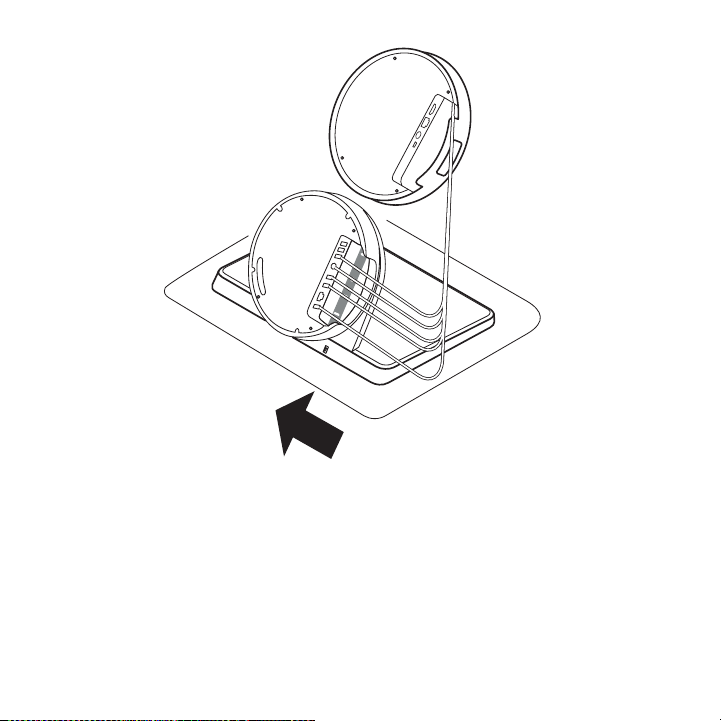

English

Connect SmartDock Base cables,
matching connectors to color
coded label.

Français

Connectez les câbles de la base
SmartDock en associant la couleur
de chaque connecteur au code couleur
de l’étiquette.

Español

Conecta los cables de la base
SmartDock Flex, haciendo coincidir
los conectores con la etiqueta
identicada por colores.

Português

Conecte os cabos da base
do SmartDock Flex, fazendo com
que os conectores correspondam
com a etiqueta com código de cor.

29

15

Z

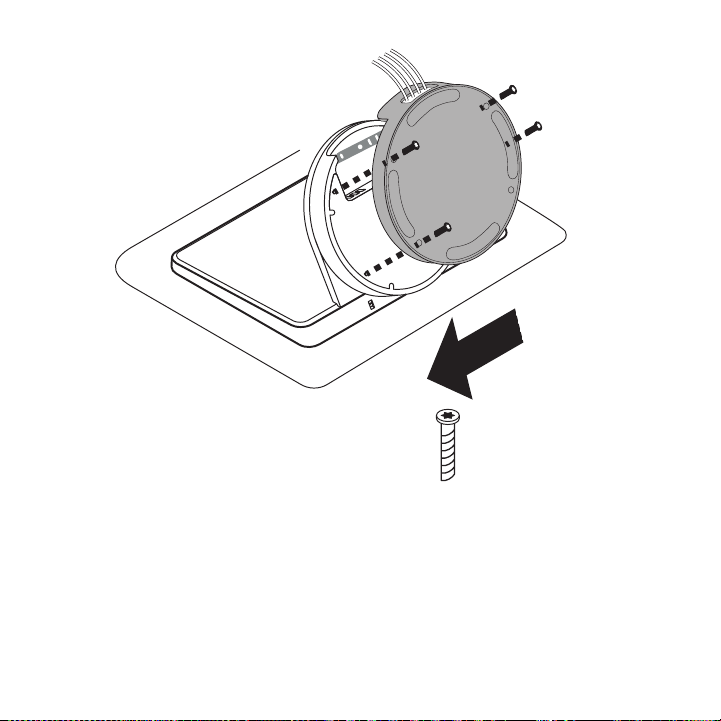

English

Attach SmartDock Flex base.

Français

Fixez la base SmartDock Flex.

30

Español

Acopla la base SmartDock Flex.

Português

Fixe a base do SmartDock Flex.

16

English

Connect SmartDock Flex base directly
to extender box with the included
CAT6 cable. Additional extenders, hubs
or switches should not be used between
SmartDock Flex base and extender box.
Longer cables up to 15m (50ft) may be
used, provided they are CAT6, SFTP and
AWG number of 23 or lower.

Français

Connectez la base SmartDock Flex
directement au support d’extension
avec le câble CAT6 inclus. Des rallonges,
des hubs ou des commutateurs
supplémentaires ne doivent pas être
utilisés entre la base SmartDock Flex et
le support d’extension. Des câbles plus
longs jusqu’à 15 m (50 pieds) peuvent
être utilisés, à condition qu’ils soient de
type CAT6, SFTP et AWG (23 ou moins).

31

16

Español

Conecta la base de SmartDock Flex
directamente al extensor con el cable
CAT6 incluido. No deben usarse
extensores, hubs o conmutadores
adicionales entre la base SmartDock Flex
y el extensor. Se pueden usar cables
más largos de hasta 15 m (50 pies),
siempre que sean CAT6, SFTP y con
un número AWG de 23 o inferior.

32

Português

Conecte a base do SmartDock Flex
diretamente à caixa extensora com
o cabo CAT6 incluído. Extensões, portas
de entrada e interruptores adicionais
não devem ser usados entre a base
do SmartDock Flex e a caixa extensora.
Cabos com mais de 15 m (50 pés) podem
ser usados contanto que sejam CAT6,
SFTP e AWG de número 23 ou menor.

17

DO NOT COVER VENT

NE PAS COUVRIR LE VOLET

D’A ÉR ATIO N

NO OBSTRUYAS

LA VENTILACIÓN

NÃO OBSTRUA A ABERTURA

DE VENTILAÇÃO

English

When placing the extender box,
ensure that the side cooling vents are
unobstructed and have access to open
air ow.

Français

Lorsque vous placez le support d’extension,
assurez-vous que les volets d’aération
latéraux ne sont pas obstrués et qu’ils ont
accès à un ux d’air ouvert.

Español

Cuando coloques el extensor, asegúrate de
que las rejillas de ventilación laterales no
estén obstruidas y de que tengan acceso
al ujo de aire.

Português

Ao instalar a caixa extensora, certique­se de que as saídas de refrigeração laterais
não esteja obstruídas e têm acesso ao
uxo de ar.

33

18

 

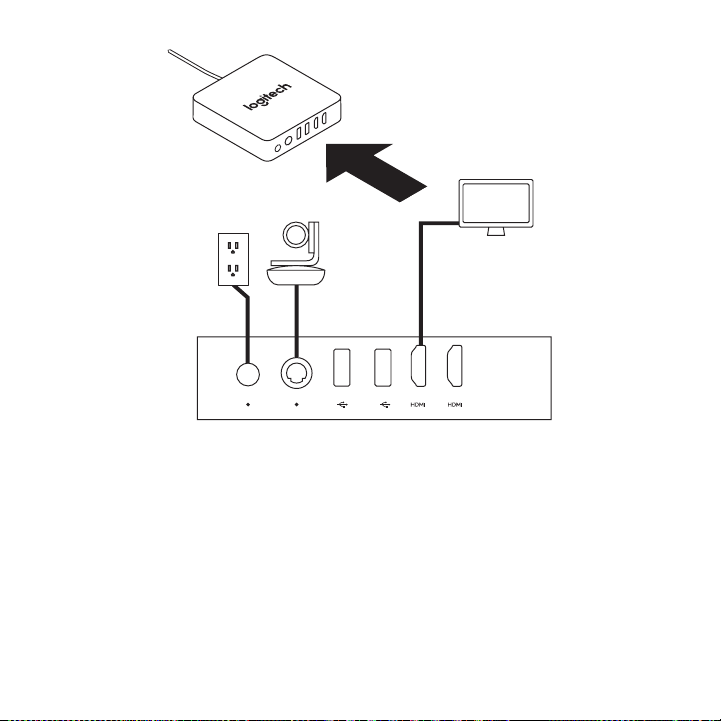

English

Connect external devices to the
SmartDock Flex Extender Box. If only one
external display is connected, please ensure
that display is connected to HDMI 1.

Français

Connectez les dispositifs externes
au support d’extension SmartDock Flex.
Si un seul écran externe est connecté,
assurez-vous que l’écran est connecté
à la sortie HDMI 1.

34

Español

Conecta dispositivos externos al extensor
SmartDock Flex. Si solo se conecta
una pantalla externa, asegúrate de que
la pantalla esté conectada a HDMI 1.

Português

Conecte os dispositivos externos à caixa
extensora do SmartDock Flex. Se somente
um monitor externo estiver conectado,
certique-se de que o monitor esteja
conectado ao HDMI 1.

19

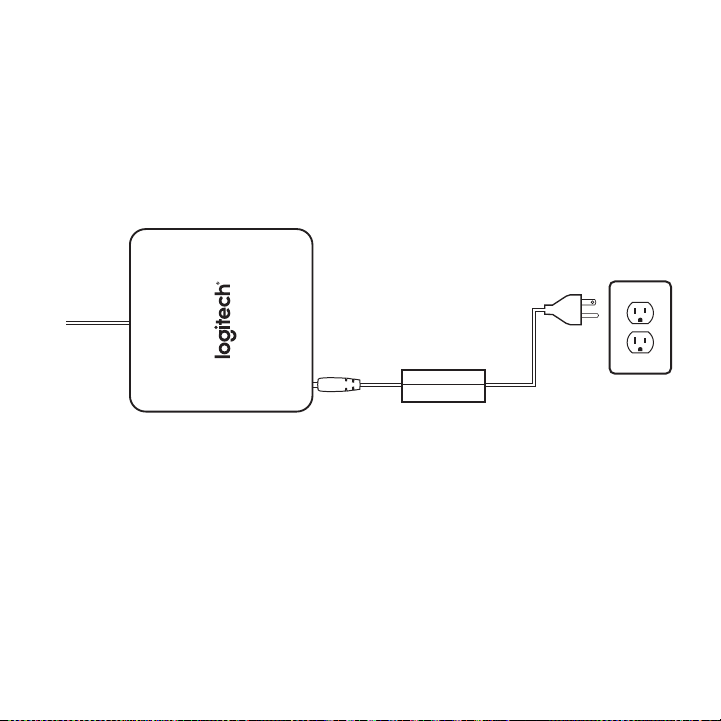

English

Connect power to the SmartDock Flex
Extender Box.

Français

Mettez le support d’extension
SmartDock Flex sous tension.

Español

Conecta la alimentación al extensor
SmartDock Flex.

Português

Ligue a caixa extensora do SmartDock
Flex na corrente elétrica.

35

20

English

Connect AV Pass Through adapter
to HDMI cable end (optional)

Normal content sharing with Skype
Room System: Connect the HDMI cable

with AV Passthrough adaptor to the
display output of your laptop.

Using AV Pass Through:

- Connect the HDMI Cable with AV
PassThrough adaptor to the display
output of your laptop.

- Connect the USB cable to your laptop.

- Press the button on the AV Passthrough
Adaptor.

- Launch your meeting on your laptop,
and use the Audio, Video and Display
resources of the room.

- When done, simply disconnect the USB
and HDMI from your laptop, and all of
the devices revert back to the Skype
Room System, ready for the next
person.

36

20

Français

Connectez l’adaptateur pour dispositif
de relais AV à l’extrémité du câble HDMI
(en option)

Partage de contenu normal
avec Skype Room System:

Connectez le câble HDMI avec
l’adaptateur de dispositif de relais AV
à la sortie de l’écran de votre ordinateur
portable.

Utilisation du dispositif de relais AV:

- Connectez le câble HDMI avec
l’adaptateur de dispositif de relais AV
à la sortie de l’écran de votre ordinateur
portable.

- Branchez le câble USB à votre
ordinateur portable.

- Appuyez sur le bouton de l’adaptateur
de dispositif de relais AV.

- Lancez votre réunion sur votre ordi­nateur portable et utilisez les ressources
audio, vidéo et d’achage de la salle.

- Lorsque vous avez terminé,
déconnectez simplement les câbles USB
et HDMI de votre ordinateur portable,
et tous les dispositifs reviennent
à Skype Room System, prêts pour
la prochaine personne.

37

20

Español

Conecta el adaptador de paso de AV
al extremo del cable HDMI (opcional)

Uso compartido de contenido
normal con Skype Room System:

Conecta el cable HDMI con el adaptador
de paso de AV a la salida de pantalla
de la laptop.

Uso de paso de AV:

- Conecta el cable HDMI con
el adaptador de paso de AV a la salida
de pantalla de la laptop.

- Conecta el cable USB a la laptop.

- Pulsa el botón del adaptador de paso
de AV.

- Inicia la reunión en la laptop, y usa
los recursos de audio, video y pantallas
de la sala.

- Cuando termines, simplemente
desconecta el USB y el HDMI de
la laptop, y todos los dispositivos
vuelven a Skype Room System,
listos para la próxima persona.

38

20

Português

Conecte o adaptador AV Passthrough
à extremidade do cabo HDMI (opcional)

Compartilhamento normal de
conteúdo com o Skype Room System:

Conecte o cabo HDMI com o adaptador
AV Passthrough à saída do monitor
do laptop.

Uso do AV Passthrough:

- Conecte o cabo HDMI com o AV
Passthrough à saída do monitor
do laptop.

- Conecte o cabo USB ao laptop.

- Pressione o botão no adaptador AV
Passthrough.

- Inicie a reunião no laptop e use
os recursos de áudio, vídeo e exibição
da sala.

- Quando terminar, basta desconectar
o USB e o HDMI do laptop e todos os
dispositivos voltam para o Skype Room
System, preparado para a próxima
pessoa.

39

21

SmartDo ck and SmartDock F lex Base

SmartDo ck et base SmartDo ck Flex

HDMI (required)

HDMI (requis)

AV Passthrough Adaptor

(optional)

Adaptateur dispositif

de relais AV (en option)

English

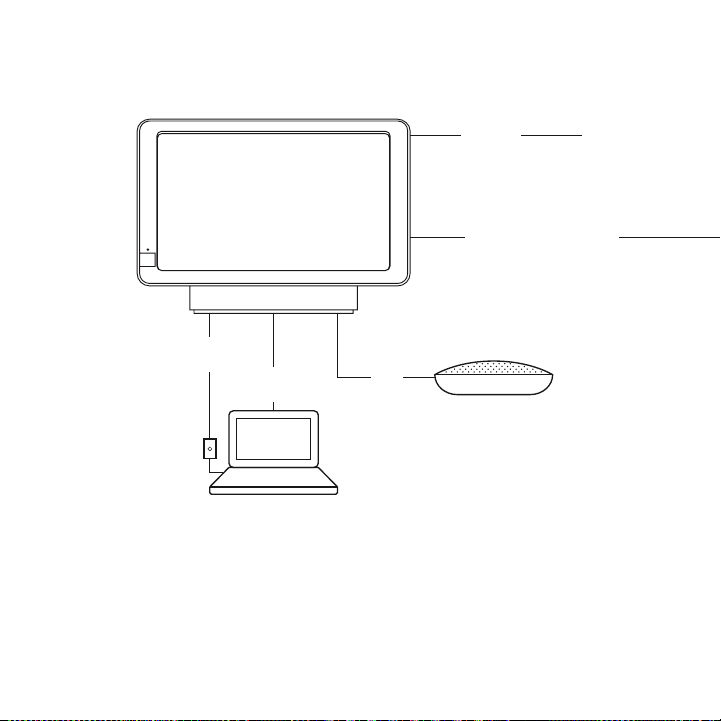

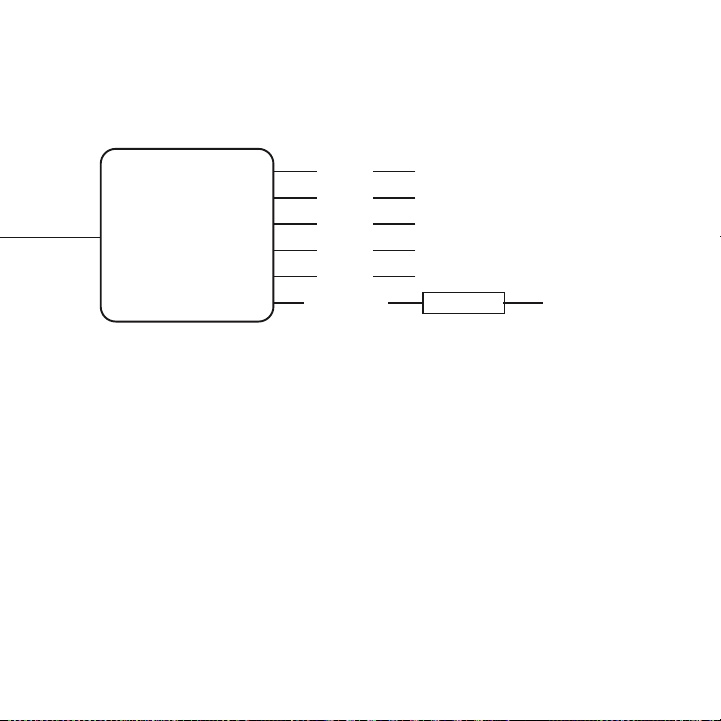

Verify the installation. Typical deployment
as shown.

40

USB (optional)

USB (en option)

User Laptop

Ordinateur portable utilisateur

DIN

Logitech GROUP Speakerphone

Haut-parleur Logitech GROUP

Ethernet
Ethernet

CAT6 (up to 15m/50ft)

CAT6 (jusqu’à 15 m / 50 pieds)

(optional)

(en option)

LAN / Intern et
(required)

LAN / Intern et
(req uis)

SmartDo ck Flex Extender B ox

Support d’extension

SmartDock Flex

Français

Vériez l’installation.
Déploiement typique tel qu’illustré.

HDMI 2

HDMI 1

USB 2.0

USB 2.0

DIN

Power

Alimentation

Display 2 (optional)
Écran 2 (en option)

Display 1 (requ ired)
Écran 1 (requis)

USB Audio or Vi deo Device (optional)
Disposi tif audio ou vidéo USB (en opti on)

USB Audio or Vi deo Device (optional)
Disposi tif audio ou vidéo USB (en opti on)

Logitech G roup Camera (optional)
Caméra Logi tech Group (en option)

Logitech SmartDock Power Supply

Boîtier d’alimentation SmartDock Logitech

AC Power
Alimentation secteur

41

21

SmartDo ck y base SmartDoc k Flex
SmartDo ck e SmartDock Fle x Base

HDMI (obligatorio)
HDMI (necessário)

Adaptador de paso de AV

(opcional)

Adaptador AV Passthrough

(opcional)

Español

Verica la instalación. Se muestra
una implementación típica.

42

USB (opcional)
USB (opcional)

Laptop de usuario
Laptop do usuário

DIN

Logitech GROUP (opcional)

Alto-falante Logitech GROUP

Ethernet
Ethernet

CAT6 (hasta 15 m/50 pies)

CAT6 (até 15 m/50 pés)

Sistema manos libres

(opcional)

LAN/Internet
(obligatoria)

LAN/Internet
(necessário)

Extensor SmartDock Flex

Caixa extensora do SmartDock Flex

Português

Comprove a instalação.
Implementação típica conforme
mostrado.

HDMI 2

HDMI 1

USB 2.0

USB 2.0

DIN

Alimentación

Energia

Fuente de alime ntación de Logitech Sm artDock

Fonte de alimen tação do Logitech Smar tDock

Pantalla 2 (opcional)
Monitor 2 (opcional)

Pantalla 1 (obligatoria)
Monitor 1 (necessário)

Disposi tivo de audio o video USB (opci onal)
Disposi tivo USB de áudio ou vídeo (op cional)

USB Audio or Vi deo Device (optional)
Disposi tivo USB de áudio ou vídeo (op cional)

Cámara Logi tech Group (opcional)
Câmera Logi tech Group (opcional)

Alimentación de CA
Alimentação AC

43

22

English

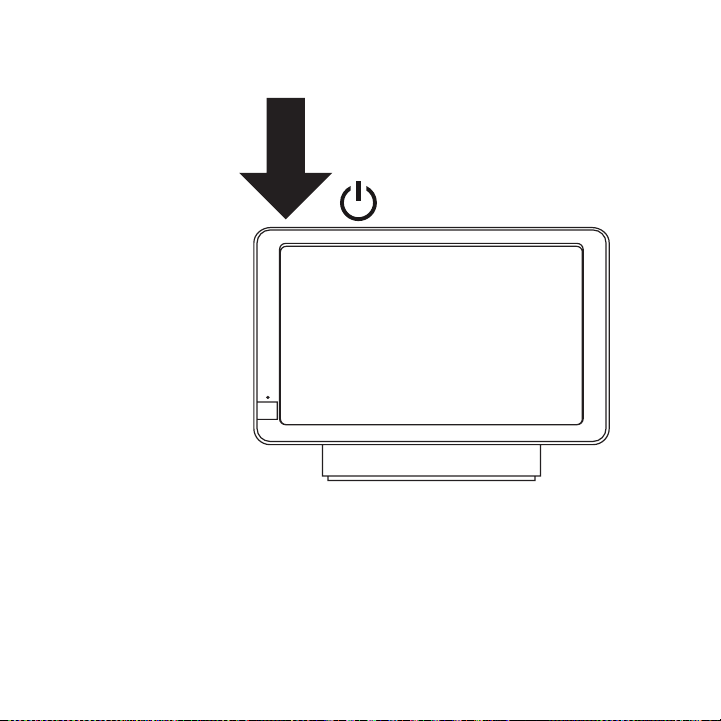

Power on Surface Pro.

Français

Mettez le dispositif Surface Pro
sous tension.

44

Español

Enciende Surface Pro.

Português

Ligue o Surface Pro.

© 2018 Logitech, Logi and the Logitech Logo are trademarks or registered trademarks of Logitech Europe S.A.
and/or its aliates in the U.S. and other countries. Allother trademarks are the property of their respective
owners. Logitech assumes no responsibility for any errors that may appear in this manual. Information
contained herein is subject to change without notice.

© 2018 Logitech, Logi et le logo Logitech sont des marques commerciales ou déposées de Logitech Europe S.A.
et/ou de ses sociétés aliées aux États-Unis et dans d’autres pays. Toutes les autres marques sont la propriété
exclusive de leurs détenteurs respectifs. Logitechdécline toute responsabilité en cas d’erreurs susceptibles
des’être glissées dans le présent manuel. Lesinformations énoncées dans ce document peuvent faire l’objet de
modications sans préavis.

WEB-621-001085.005
