MODE D’EMPLOI

Une exploration détaillée des technologies révolutionnaires et des plaisirs sonores offerts par le POD Pro et des informations précises sur les pédaliers optionnels Line 6 : le Floor Board et le FB4.

Version électronique disponible sur le CD-ROM fourni et sur le site Internet www.line6.com. Révision E.

FRANÇAIS

Vous trouverez le numéro de série sur la face arrière de votre POD Pro. Veuillez le note ci-dessous pour pouvoir vous y référer ultérieurement:

N° DE SÉRIE :

DANGER: Pour éviter	les	DANGER: Pour éviter les risques
risques d’électrocution, ne	pas	d’électrocution, ne dévissez aucune vis. Aucun
exposer cet appareil à la pluie ou		élément ne peut être réparé par l’utilisateur.
à l’humidité.		Adressez les réparations à des techniciens qualifiés.

ATTENTION : Cet appareil correspond à un appareil numérique de Classe B. Il est conforme à la section 15 des normes FCC. Son utilisation est soumise aux conditions suivantes : (1) Cet appareil ne doit générer aucune interférence, mais (2) mais il doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement indésirable.

Le symbole représentant un éclair dans un	Le point d’exclamation dans un triangle
triangle signifie : “ Danger électrique ! “. Il	signife: “Attention !” Veuillez lire toutes les
signale la présence d’informations sur la	informations figurant à côté de ces signes.
tensiont et les risques potentiels d’électrocution.

POD Pro Mode d’emploi © 2000, Line 6, Inc. Line 6, POD, POD Pro, Bass POD, Flextone, Floor Board, FB4, AX2 et Amp Farm sont des marques déposées de Line 6, Inc. Toutes les autres marques déposées appartiennent à leurs propriétaires respectifs.

IL EST IMPORTANT DE LIRE LES CONSIGNES DE SÉCURITÉ SUIVANTES

Conservez ces instructions en lieu sûr

Avant d’utiliser votre POD Pro, assurez-vous de lire attentivement le mode d’emploi et les consignes de sécurité.

1.Respectez toutes les instructions et consignes figurant sur le POD Pro et dans le mode d’emploi.

2.Ne placez pas l’appareil à proximité de sources de chaleur, comme des radiateurs ou tout autre appareil produisant de la chaleur.

3.Ne bloquez aucune ouverture de ventilation et n’utilisez pas cet appareil dans un espace clos.

4.Evitez que du liquide ou des objets ne tombent dans l’appareil.

5.Ne connectez l’appareil qu’à des prises d’alimentation de 100-120 V ou 230 V 47-63 Hz (selon la tension affichée en face arrière de l’appareil). Le débit en courant doit être au minimum de 400 mA en 120 V et de 200 mA en 230 V.

6.Ne marchez pas sur les cordons d’alimentation. Ne placez aucun objet susceptible de pincer ou d’écraser les cordons. Portez une attention particulière à la connexion de la fiche et au point de raccordement avec l’amplificateur.

7.Déconnectez l’amplificateur lorsqu’il n’est pas utilisé pendant de longues périodes.

8.Ne réalisez aucune opération de maintenance non mentionnée dans le mode d’emploi du POD Pro. Dans les circonstances ci-dessous, les réparations devront uniquement être effectuées par un technicien qualifié :

•Liquide renversé dans l’appareil

•Chute d’un objet dans l’appareil

•L’appareil ne fonctionne pas normalement ou présente une performance altérée

• Le fusible ne fonctionne plus (remplacez-le par un fusible 400 mA temporisé pour 120V et par un fusible 200 mA temporisé pour 230V)

•L’appareil est tombé ou le châssis est endommagé

9.Une écoute prolongée à volume élevé peut entraîner des pertes auditives définitives. Pratiquez toujours une écoute en toute sécurité.

CHAPITRE 1: Guide d’utilisation rapide
Pour les “J’en ai rien à faire du manuel !!!”	1•1
Inscrivez-vous et recevez de nombreux avantages gratuits	1•2
Connectez-vous	1•2
Introduction: Bienvenue dans le monde de POD...
Modélisation	1•3
Modèles d’amplificateurs et d’enceintes	1•3
Il y a de la magie dans l’A.I.R	1•4
Customisation de vos modèles d’amplis et effets	1•6
Transfert de sons	1•6
CHAPITRE 2: Réglages et connexions
Réglages de la face avant	2•1
Connexions en face arrière	2•7
CHAPITRE 3 : Installation
Commutateur Live/Studio Mode	3•1
Entrées	3•1
Sorties	3•1
Ré-amplification et traitement des signaux à niveau ligne et
autres que guitare	3•4
Pédales : Utilisation avec le POD	3•6
Attention aux rayonnements : Ronflement induit par
les moniteurs d’ordinateur	3•6
CHAPITRE 4: Configurations Live
Commutateur Live/Studio Mode	4•1
Entrées	4•1
Sorties	4•2
Mode de configuration des enceintes	4•3
Pédales : Utilisation avec le POD	4•4
Pédaliers : Options de contrôle au pied	4•5
POD prend le relais : Utilisation du POD en amont d’un
autre ampli guitare	4•5
CHAPITRE 5 : Enceintes et amplificateurs modélisés	5•1
CHAPITRE 6 : Effets POD
Édition approfondie : Recherche de plus amples informations	6•1
Effets intégrés du POD	6•1
Reverbs	6•1

FRANÇAIS

RANÇAIS

Compressor	6•2
Tremolo	6•2
Chorus	6•2
Flanger	6•2
Rotary	6•3
Delay	6•3
Noise Gate	6•3
Effets combinés	6•4
CHAPITRE 7 : Création et sauvegarde de sons
Fonctions en mode manuel	7•1
Utilisation des Presets	7•1
Transfert de sons	7•1
Sons POD sur le Web	7•1
Transfert des sons POD Pro sur POD original et Flextone II	7•1
Échange de sons POD avec vos potes	7•2
Mode d’édition	7•2
Customisation des modèles d’amplis et des effets	7•3
Activer le mode de Customisation	7•4
Initialisation de la mémoire : Retour aux valeurs d’usine du POD	7•5
CHAPITRE 8 : Utilisation des pédaliers
Le Floor Board : Un pédalier complet pour le POD	8•1
Connexion	8•1
Deux modes : 1. Mode Channel Select	8•1
Banques	8•2
Sélection des canaux	8•2
Mode manuel	8•2
Édition et sauvegarde des canaux du POD à l’aide du Floor Board	8•2
Saisie du tempo	8•3
Accordeur chromatique	8•3
Pédale Wah Wah	8•3
Pédale de Volume	8•4
Deux modes : 2. Mode Effect On/Off	8•4
Distorsion	8•5
Drive/Boost	8•5
Égaliseur	8•5
Trémolo/Chorus	8•5
Délai	8•5
Réverbération	8•5

Réglages de commutation des effets sauvegardés
sur les canaux préprogrammés	8•6
FB4 : Un contrôle au pied simple pour le POD	8•6
CHAPITRE 9 : Édition approfondie & fonctions MIDI
Principes MIDI	9•1
Qu’est-ce que le MIDI?	9•1
Entrée et sortie MIDI	9•1
Canal MIDI	9•1
Messages MIDI	9•1
Messages MIDI de Program Change	9•1
Contrôleurs MIDI	9•2
Commandes Sysex MIDI	9•2
POD / POD Pro / Flextone II Transfert de sons par MIDI	9•2
Transfert de tous les sons	9•2
Transfert de certains sons uniquement	9•3
Sauvegarde des programmes POD sur d’autres appareils	9•3
Transfert de tous les sons	9•4
Transfert de certains sons uniquement	9•4
Logiciel Emagic SoundDiver	9•4
Autres fonctions MIDI	9•5
Modifier les canaux POD par Program Changes MIDI	9•5
Modifier les sons POD par contrôleurs MIDI	9•5
Automation MIDI complète du POD	9•5

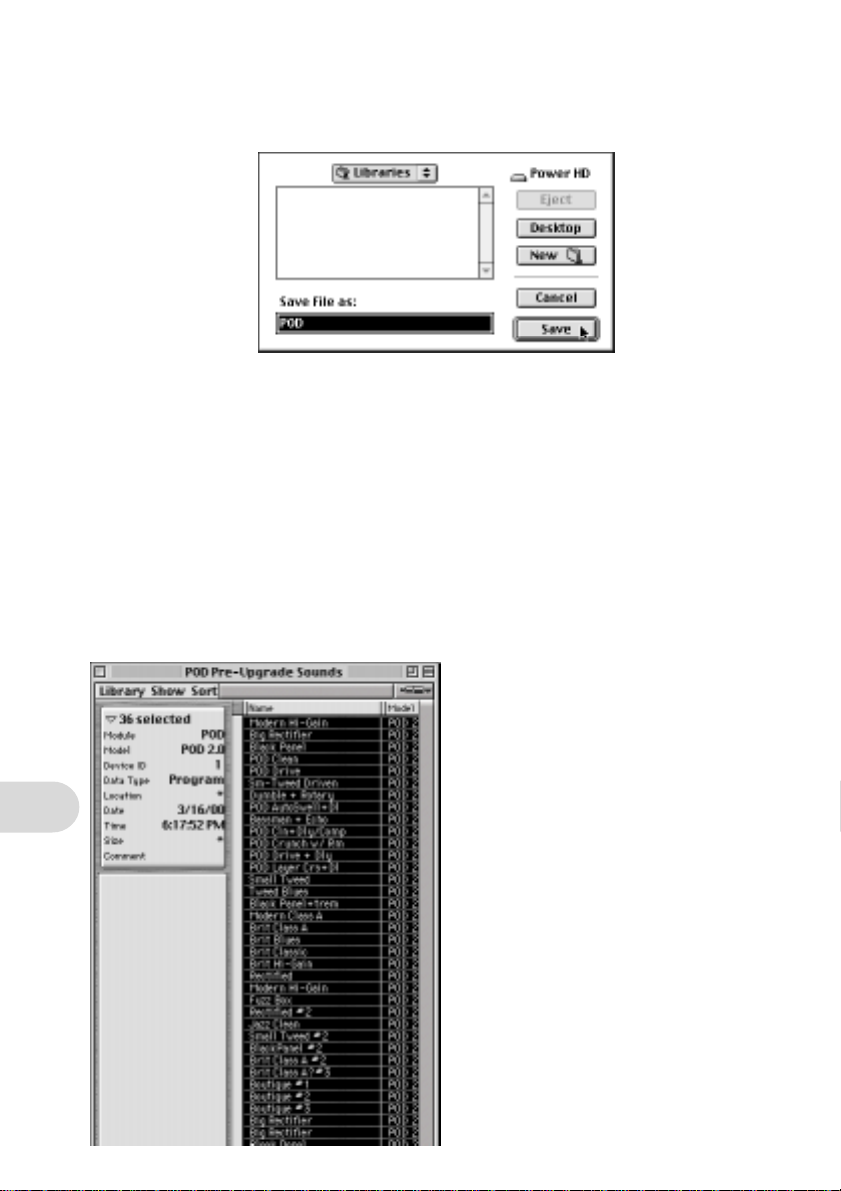

SoundDiver pas à pas	9•6
Assistance pour la configuration de SoundDiver	9•9

ANNEXES

A:Modèles d’amplificateurs et paramètres associés

B:Paramètres d’effets

C:Program Changes MIDI

D:Contrôleurs MIDI

E:Contactez Line 6 : Service clientèle et autres produits Line 6

RANÇAIS

FRANÇAIS

GUIDE D’UTILISATION RAPIDE POUR LES “J’EN AI RIEN À FAIRE DU MANUEL !”

GUIDE D’UTILISATION RAPIDE

ou :

POUR LES “J’EN AI RIEN À FAIRE DU MANUEL !”

1.Si vous utilisez POD en enregistrement, réglez le commutateur Live/Studio (en face arrière) sur ‘STUDIO’ et reliez les sorties Jack 6,35 mm ou XLR du POD aux entrées de votre console de mixage ou de votre enregistreur, ou connectez un casque.

2.Si vous utilisez POD comme préampli d’un ampli de puissance relié à des encientes, réglez le commutateur Live/Studio sur ‘LIVE’ et reliez les sorties Jack 6,35 mm (pas les XLR) du POD

aux entrées de l’ampli.	1•1

3.Connectez votre guitare à l’entrée Guitar et réglez le commutateur situé au-dessus du connecteur sur ‘GUITAR INPUT’.

4.Connectez l’alimentation (Power) en face arrière et activez l’interrupteur Power pour mettre l’appareil sous tension (réglez le volume de l’ampli ou de la console au minimum en cas de «pops» audibles à la mise sous tension).

5.Sélectionnez un modèle d’amplificateur (Amp Models).

6.Réglez le potentiomètre Channel Volume au maximum et les réglages de tonalité (Bass, Mid et Treble) à votre convenance. Le potentiomètre Output Level détermine le niveau de sortie (facile !).

7.Choisissez un effet (potentiomètre EFFECTS) et réglez les potentiomètres Effect Tweak et Reverb Level à votre convenance. Saisissez le tempo sur la touche TAP pour régler la vitesse de l’effet.

8.Utilisez les flèches haut/bas pour choisir les réglages préprogrammés. Sinon, appuyez sur la touche MANUAL pour activer le mode manuel (le son correspond alors à la position physique des boutons).

9.Point 9... Quel point 9 ? Vous êtes fin prêt !

Avant de continuer plus avant: consultez le dépliant en fin de manuel. Vous pouvez le garder ouvert afin de vous y référer pendant que vous feuilletez le mode d’emploi. Vous pouvez également réaliser des photocopies du dos du dépliant afin de noter vos réglages favoris. Enfin, avant de vous jeter sur votre guitare...

RANÇAIS

INTRODUCTION BIENVENUE DANS LE MONDE DE POD...

INSCRIVEZ-VOUS ET RECEVEZ DE NOMBREUX

AVANTAGES GRATUITS !

Vous trouverez avec le POD une carte que vous devez nous renvoyer afin d’enregistrer votre achat et de nous renseigner sur qui vous êtes. Il est très important que vous remplissiez cette carte d’inscription et que vous nous la renvoyiez dès maintenant par courrier ou que vous vous inscriviez sur notre site Internet : www.line6.com.

Quelle en est l’utilité ? Elle vous permet de bénéficier de la garantie et du service après vente en cas de problème avec votre POD (toutes les informations concernant la garantie se trouvent à la fin du mode d’emploi). Cela nous permet également de vous contacter pour la sortie d’une nouvelle version du logiciel ou de tout autre amélioration de l’appareil, etc...

1•2

CONNECTEZ-VOUS

À Line 6, notre mission consiste à mettre les nouvelles technologies à la disposition des musiciens. Dans cette optique, nous essayons de concentrer nos efforts sur la qualité de la communication par Internet afin de satisfaire chacun de nos clients. Vous avez probablement déjà consulté le site Line 6 à l’adresse http://www.line6.com et découvert ainsi les informations concernant les produits et les technologies Line 6.

Le site Internet de Line 6 est l’un de nos moyens les plus efficaces de communiquer avec vous. Grâce à Internet, vous pouvez accéder à de nombreux avantages, vous permettant d’améliorer la puissance de votre POD : un accès e-mail facile aux conseils de nos spécialistes, des astuces très pratiques, une version électronique de ce manuel et d’autres documentations, ainsi que les dernières nouvelles concernant Line 6 et les produits que nous fabriquons pour vous.

Forums et transferts de sons Line 6 : Consultez notre site Internet et rencontrez d’autres utilisateurs des POD et Flextone II. Vous pourrez échanger des sons et des idées, des conseils et des astuces : bref, devenir un pro du POD depuis votre fauteuil !

Vous surfez déjà sur Internet ? Génial ! Venez consulter notre site pour y trouver les nouvelles informations et les toutes dernières offres. Pas encore sur Internet ? C’est peut-être l’occasion de faire le grand saut et de profiter de tout ce que nous pouvons vous offrir, à vous et à votre POD.

INTRODUCTION

BIENVENUE DANS LE MONDE DU POD...

FRANÇAIS

Nous vous remercions de la confiance que vous nous témoignez en choisissant le POD. Que vous utilisiez le POD en enregistrement direct, comme pédale, pour vous entraîner ou comme outil créatif de traitement numérique du signal (ou tout à la fois !), vous conviendrez

INTRODUCTION BIENVENUE DANS LE MONDE DE POD...

sûrement que le POD est le produit le plus étonnant depuis l’invention de l’ampli guitare. Le POD exploite l’héritage sonore de quarante ans de conception d’amplis guitare et associe un traitement numérique du signal à la fois magique et futuriste.

Comment le POD vous permet-il de créer un son de guitare d’un autre monde et de l’emmener

où bon vous semble? Facile...

MODÉLISATION

Pourquoi la modélisation est-elle si importante ? (Au fait, avez-vous pensé à renvoyer votre carte d’inscription?)

Les lampes, vous en conviendrez, sont l’essence même de tout ampli guitare de légende : elles sont à la base de la qualité, de la chaleur et de la richesse harmonique des sons de ces amplificateurs. Les transistors et les circuits intégrés sont tout simplement incapables

d’égaler la chaleur et la qualité des lampes. Et les circuits hybrides - circuits composés 1•3 d’une lampe et de quelques transistors - sont des tentatives vaines d’amélioration du son à transistors. Elles ne résistent pas à la comparaison avec un circuit 100 % à lampes. Conclusion ? Des lampes ou rien ? Plus maintenant...

Les ingénieurs de Line 6, pleins d’imagination et passionnés par ce son tellement spécifique, se sont attelés à stocker des montagnes de café pour étudier à fond les technologies à lampes. Dopés à la caféine, ils se sont donc lancés dans un projet de trois ans afin d’analyser et de comprendre précisément les performances des lampes en fonction de la conception des différents amplis guitare. Ils ont étudié la manière dont les lampes traitent le signal d’entrée, la couleur et la structure du signal, à quel moment commence la distorsion, les qualités et les caractéristiques de cette distorsion - des données certes complexes mais toutes analyzable en termes électroniques. La sortie micro d’une guitare n’est, après tout, qu’un signal électronique et les lampes qu’une forme complexe de traitement du signal.

Les ingénieurs Line 6 ont également étudié les enceintes et leur rôle fondamental dans la restitution d’un grand son de guitare. Lorsqu’ils eurent fait le tour de la question, les ingénieurs de Line 6 purent utiliser leurs connaissances dans le domaine numérique afin de créer un logiciel d’émulation des lampes, des enceintes et autres circuits de traitement du signal entièrement numériques. Cool, non ? Cette technologie révolutionnaire de modélisation logicielle par DSP permet à Line 6 de créer des appareils extraordinaires comme le POD: un boîtier rouge au design splendide, dont la flexibilité exceptionnelle permet d’obtenir des sons de guitare incroyables !

MODÈLES D’AMPLIFICATEURS ET D’ENCEINTES

Ce savoir-faire en matière de modélisation a permis à Line 6 de créer des modèles d’amplis et d’enceintes modélisés d’après un ensemble d’amplificateurs et d’enceintes reconnus par les guitaristes du monde entier comme de “véritables classiques”. Nous avons réuni ces amplificateurs et ces enceintes, nous les avons câblés et étudié les données électroniques générées par les lampes, les transformateurs, les condensateurs, les plaques, les tensions de grille, les courbes de correction de fréquence - et toute la batterie de composants et d’éléments spécifiques à la conception des amplificateurs. Cette recherche a fait naître les modèles logiciels d’amplificateurs et d’enceintes. Ces modèles ont été assemblés avec

FRANÇAIS

INTRODUCTION BIENVENUE DANS LE MONDE DE POD...

soin, en comparaison permanente avec le son de l’appareil de référence et en tenant compte de l’incidence des réglages de tonalité et de gain sur le son final, selon les différents volumes et les différents réglages. Les caractéristiques de gain et d’égalisation des amplis modélisés ont été soigneusement calculées afin que des modifications sur les potentiomètres des amplis modélisés reflètent le plus fidèlement possible les mêmes modifications sur les amplis d’origine. Et tout cela dans un esprit résolument perfectionniste et dans le respect des détails. Les fréquences de filtres de tonalité, les pentes et la plage d’atténuation/ accentuation ont été analysées avec un soin tout particulier. Nous nous sommes également penchés sur l’incidence de la fonction de présence, des canaux de brillance Bright, ainsi que sur les autres facteurs propres aux modèles étudiés. De plus, étant donné l’extrême interactivité des différents circuits de ces vieux amplis, nous avons veillé à l’étude minutieuse de l’incidence de la modification d’un réglage sur le comportement d’un autre réglage de l’ampli. En effet, notre souci majeur est de créer des modèles d’amplificateurs et d’enceintes aussi fidèles que possible aux amplificateurs et aux enceintes de référence.

1•4 Les modèles d’amplis et d’enceintes nés de cette recherche sont la pierre angulaire de la conception du POD. Passons maintenant à quelques éclaircissements qui nous semblent indispensables :

1.Le procédé de modélisation est une technologie 100 % numérique par logiciel et exclusive à Line 6.

2.La modélisation Line 6 n’utilise ni échantillonnage, ni transistors, ni circuits intégrés. Vous n’avez besoin d’aucune guitare spéciale, d’aucun micro ou câblage spécifiques.

FRANÇAIS

IL Y A DE LA MAGIE DANS L’A.I.R.

POD permet aujourd’hui d’obtenir des sons modélisés grâce à la sortie directe A.I.R. de Line 6. La technologie A.I.R. (intégration des propriétés acoustiques de l’enregistrement) est le fruit d’une recherche intensive et d’une étude minutieuse des caractéristiques sonores produites par l’interaction des amplificateurs, des enceintes, des haut-parleurs, des microphones et de la pièce durant le processus d’enregistrement.

La sortie directe de nombreux préamplificateurs, amplificateurs et boîtiers de direct à simulation de haut-parleur offre des simulations d’enceintes ou des émulations de hautparleurs relativement limitées. Ceux d’entre eux qui sont plus que de simples atténuateurs d’aigus présentent généralement pas ou peu d’options de réglage. Ces simulations d’enceintes ne peuvent reproduire les différentes sonorités des enceintes qui émanent du choix des haut-parleurs, du bois et des autres éléments constitutifs. Ils sont de même incapables de reproduire la contribution sonore du microphone et de son positionnement, ou encore la subtile ambiance qui règne dans l’espace d’enregistrement.

Les appareils utilisés en enregistrement direct sont donc généralement peu satisfaisants – même ceux capables de délivrer un son de base relativement fonctionnel ne parviennent pas à restituer la vie du son de la guitare. Vos cordes de guitare semblent être devenues plus lourdes et moins sensibles. Votre son est terne. Grâce au POD, la combinaison des modèles d’amplificateurs et de la technologie A.I.R vous offre des sons directs de haute qualité, recréant TOUS les éléments qui contribuent à un son de guitare exceptionnel en enregistrement. Elle nous offre également toute la sensibilité du son de guitare obtenu

INTRODUCTION BIENVENUE DANS LE MONDE DE POD...

lorsque vous jouez avec un véritable ampli et de véritables enceintes :

•L’incidence des composants électroniques de l’ampli guitare est émulé par le modèle d’ampli que vous avez choisi. Chaque modèle a été développé d’après une étude minutieuse des amplis considérés comme des classiques.

•Dans un ampli guitare, lorsque le signal de la guitare passe dans les circuits électroniques, il est affecté en sortie à un ou plusieurs haut-parleurs. La conception particulière des haut-parleurs, leur nombre et leur installation déterminent de manière significative le son de votre guitare. Il en va de même pour la conception et le son de l’enceinte. Une tête Marshall avec un haut-parleur 12" dans une enceinte ouverte à l’arrière aura une sonorité complètement différente de celle d’une même tête alimentant une enceinte 4x12 close. Line 6 a soigneusement construit des enceintes virtuelles qui émulent la contribution de véritables enceintes à un excellent son de guitare.

•Lors de l’enregistrement, le son sort de l’enceinte pour arriver au microphone. Les

guitaristes en enregistrement choisissent des micros particuliers et des emplacements précis pour obtenir les sons de leur choix. Un microphone directement dirigé vers la membrane d’un haut-parleur générera un son différent d’un microphone placé hors axe. Line 6 a analysé avec précision la coloration que les microphones standards apportent au son de la guitare ainsi que les incidences des différents positionnements de microphones et a créé un ensemble de simulations de haut-parleurs afin de vous offrir les sons des combinaisons exceptionnelles d’enceintes et de microphones.

•De plus, les amplis guitare, les enceintes et les microphones ne sont pas simplement disposés dans un espace vide : la pièce dans laquelle ils se trouvent contribue largement au son que vous enregistrez. Il est possible d’utiliser la réverbération pour capturer les caractéristiques principales de l’espace et simuler l’effet de réflexion du son sur les murs, les plafonds et les sols de la pièce. Toutefois, il existe d’autres détails subtils liés au passage du son à travers la masse d’air qui sépare l’enceinte du microphone. Enfin, le dernier élément est la position de l’auditeur et la position de l’ampli dans la pièce, qui sont séparés par une masse d’air que le son doit traverser.

Tous ces composants fondamentaux du son sont pris en compte dans le POD de Line 6. Tournez le sélecteur Amp Models pour obtenir l’émulation de votre choix. POD affecte automatiquement une configuration d’enceinte et de microphone adaptée et fait passer le son de cette configuration à travers la masse d’air de l’espace d’enregistrement. Vous pouvez ajouter de la réverbération à votre gré et lancer l’enregistrement. Le logiciel SoundDiver de contrôle MIDI intégré vous permet d’éditer avec précision les paramètres du POD sur un ordinateur Macintosh ou PC (Windows): vous pouvez alors concevoir vos propres combinaisons d’amplis modélisés et d’émulation d’enceinte/microphone, et enfin ajuster le paramètre de diffusion du son dans l’air.

Et lorsque vous utilisez le POD comme préampli en configuration Live, vous obtenez une sortie directe spécialement modelée avec une simulation d’enceinte optimisée pour le mixage de sonorisation.

La sortie d’enregistrement direct A.I.R. est une exclusivité de Line 6. Combinée aux modèles d’amplis Line 6, cette fonction est la clef du son d’enregistrement direct exceptionnel du POD.

1•5

RANÇAIS

INTRODUCTION BIENVENUE DANS LE MONDE DE POD...

CUSTOMISATION DE VOS MODÈLES D’AMPLIS ET EFFETS

Vous pouvez customiser les réglages de chaque modèle d’ampli et de chaque effet du POD. Cela permet de charger vos réglages d’amplis et d’effets favoris sans devoir tout recommencer à chaque fois. Pour tous les détails, reportez-vous au Chapitre 7.

TRANSFERT DE SONS

Le POD vous offre un univers de sons en expansion permanente et il permet d’utiliser ces sons sur les POD (POD Pro et POD original) ou sur les amplis de la série Flextone II. Consultez notre banque de sons sur Internet www.line6.com ou l’une des nombreuses autres sources de sons disponibles. Les sons que vous récupérez se transfèrent sans problèmes entre les POD, POD Pro et les amplis Flextone II. Où que vous alliez, tous vos sons peuvent

vous suivre.

1•6

C’EST PARTI...

Il est temps de vous forger une idée personnelle du POD. Prenez votre guitare préférée,

reliez-la au POD, puis revenez au Guide d’utilisation rapide en première page de ce

chapitre si vous ne l’avez déjà fait. Rejoignez-nous maintenant à la découverte du POD...

RANÇAIS

RÉGLAGES DE LA FACE AVANT

Si vous ne l’avez déjà fait, consultez le dépliant en fin de manuel. Nous avons souhaité que vous puissiez toujours avoir sous les yeux ces illustrations pendant que vous parcourez le manuel. Les dessus sont superbes, n’est-ce pas ? Vous pouvez ensuite photocopier le dos de ce dépliant pour y inscrire vos réglages préférés et prendre des notes. Les numéros encadrés que vous rencontrerez tout au long du manuel se réfèrent à ceux des illustrations du dépliant.

1 Interrupteur POWER - À gauche de la face avant. Activez-le pour mettre le POD sous tension.

2 Guitar Input - À droite de la face avant. Connectez votre guitare à cette entrée. Il y a également une entrée à niveau ligne en face arrière destinée aux applications de «réamplification» (traitement postenregistrement de pistes sur une bande ou un disque) ou lorsque vous traitez des sources non-guitare à niveau ligne. Cela convient également très bien à la sortie à niveau ligne de nombreux systèmes sans fil. Veillez à réglez le...

3 Commutateur Input Select - À droite de la face avant. Ce

commutateur permet de sélectionner l’entrée guitare Guitar Input de la face avant ou l’entrée ligne Line Input de la face arrière.

4 Phones - À gauche de la face avant. Reliez votre casque à cette sortie pour un travail silencieux. Le potentiomètre Output Level détermine le niveau casque. L’amplificateur du casque est conçu pour délivrer des signaux à niveau élevé à une grande variété de casque. Ce connecteur offre donc une sortie à niveau élevé. Assurez-vous de régler les niveaux avec précaution avant l’écoute au casque afin d’éviter de vous arracher la tête...

5 Output - À l’extrémité droite de la rangée de potentiomètres. Permet de régler le niveau de sortie général du POD. Permet aussi de régler le niveau casque. Ce réglage n’est pas sauvegardé lorsque vous sauvegardez une configuration sur l’un des emplacements mémoire du POD. La modification du niveau de sortie ne modifie pas votre son. Vous pouvez obtenir la sonorité souhaitée quel que soit le volume...

POD offre un meilleur rapport signal/bruit lorsque le réglage Output Level est placé au maximum. Lorsque le réglage Output Level est réglé sur des valeurs faibles, il risque de se produire du souffle, ce qui n’est pas exactement l’effet recherché... Afin de pouvoir sélectionner un niveau de sortie élevé avec un enregistreur, une console de mixage ou autre appareil de studio, veillez à connecter les sorties du POD sur des entrées à niveau ligne, et non sur des entrées à niveau guitare ou microphone. Les entrées à niveau ligne doivent vous permettre de choisir un niveau de sortie élevé et d’obtenir ainsi

2•1

FRANÇAIS

RÉGLAGES DE LA FACE AVANT

2•2

FRANÇAIS

le meilleur son possible. Si votre appareil présente des entrées à niveau micro/ligne en même temps, réglez au minimum le niveau d’atténuation de ces entrées et au maximum le niveau de sortie du POD.

6 Touche Manual - Au centre du POD. Appuyez sur cette touche pour activer le mode manuel. Ce mode vous permet d’entendre directement les réglages effectués sur les divers boutons. Tournez les boutons pour modifier le son.

7 Touches haut/bas - À gauche de la touche Manual. Le POD dispose de 36 mémoires (comme un ampli qui posséderait 36 canaux ou un processeur d’effets avec 36 emplacements mémoire) permettant de sauvegarder de nombreuses configurations d’ampli et d’effets pré-programmés par Line 6. Ces emplacements sont répartis en 9 banques de 4 canaux chacune (A, B, C et D). Vous pouvez considérer chaque banque comme une sorte d’ampli guitare virtuel à quatre canaux. Vous constaterez que la même conception est reprise sur les pédaliers optionnels Line 6 (Floor Board et FB4) (voir chapitres correspondants). Vous pouvez accéder aux canaux du POD en appuyant sur les touches haut/bas. Appuyez sur la touche haut ou bas pour passer au canal suivant et maintenez l’une des deux touches enfoncée pour passer à la banque suivante. La touche Manual s’éteint, indiquant que vous n’êtes plus en mode manuel. Lorsque vous rappelez un canal, ses réglages ne sont pas reflétés par la position des potentiomètres (par exemple, le potentiomètre des graves BASS peut très bien être en position minimum alors que le canal rappelé utilise en pratique un réglage maximum). Pour effectuer des modifications, tournez le potentiomètre de votre choix. Vous trouverez de plus amples informations ultérieurement.

8 Amp Models - Potentiomètre supérieur gauche du POD, entouré de noms.

Lorsque vous tournez ce potentiomètre, cela revient à modifier les circuits électroniques utilisés par le POD pour émuler un son d’ampli (voir aussi Amplificateurs et enceintes modélisés, Chapitre 5). Nous avons disposé les amplificateurs modélisés autour du bouton de sorte que vous disposiez d’abord des 4 sons Custom Line 6. Ensuite, les modèles évoluent vers la droite du plus clair (Small Tweed) au plus distordu (Fuzz Box). Enfin, nous finissons avec le préampli à lampes Tube Preamp pour le traitement des sources autres que les guitares.

Vous disposez de 32 modèles d’amplis depuis ce sélecteur (16 sur les versions précédentes). Pour accéder aux modèles 17-32, maintenez la touche TAP enfoncée et tournez le potentiomètre Amp Models.

Lorsque vous sélectionnez un modèle d’ampli, un modèle d’enceinte est automatiquement chargé en même temps. Par exemple, si vous choisissez le modèle Brit Hi Gain (basé sur la tête Marshall JCM 800), un modèle d’enceinte basé sur une Marshall 4x12 est automatiquement chargé. Vous pouvez choisir les enceintes souhaitées via le potentiomètre Effects/Cab (ci-dessous).

Tous les réglages d’ampli sont automatiquement chargés lorsque vous tournez le potentiomètre Amp Models. Les réglages Drive, graves, médiums, aigus, enceinte, type

RÉGLAGES DE LA FACE AVANT

de réverbération, etc. sont tous déterminés par le modèle d’ampli que vous sélectionnez - un son complet en un tour de main. Lorsque vous vous serez familiarisé avec le POD, vous pourrez éditer ces réglages pour personnaliser les modèles d’amplis à votre convenance. Pour plus de détails, consultez le Chapitre 7.

9 Drive - Potentiomètre à l’extrémité gauche. Contrôle la saturation appliquée en entrée du modèle d’ampli choisi. Comme le gain d’entrée d’un ampli guitare sans volume général : plus le réglage est important, plus la saturation est forte.

10 Réglages de tonalité - À droite du potentiomètre Drive... Graves (BASS), médiums (MIDDLE) et aigus (TREBLE), comme sur un ampli guitare normal. Mais lorsque vous changez de modèle d’ampli, la réponse et l’interactivité des réglages est également modifiée - elles émulent celles de l’ampli d’origine. Le POD offre également une fonction de présence qui peut être activée et désactivée lorsque vous maintenez la touche Tap enfoncée en tournant le potentiomètre Treble. Cette fonction est évoquée plus avant dans les Fonctions Tap (HOLD) supplémentaires.

11 Channel Volume - Ce potentiomètre permet de régler le volume relatif du ‘canal’ utilisé. Il permet d’équilibrer les niveaux entre les sons que vous sauvegardez sur deux canaux POD (sons d’accompagnement et solos, par exemple). Vous affecterez généralement la valeur maximum possible au volume de canal afin d’obtenir le meilleur rapport signal/bruit.

12 Reverb Level - Combien de réverbération aujourd’hui ? Réglez ce potentiomètre à votre convenance. Le POD comprend deux «parfums» de réverb, une réverb à ressort et un son de réverb de type Room. La réverbération obtenue dépend du modèle d’ampli sélectionné. Généralement, si l’ampli d’origine présentait une réverbération à ressort, vous obtiendrez la même réverbération. Si l’ampli d’origine ne présente pas de réverbération (comme le Marshall “ Plexi ” 1968 qui a inspiré le modèle Brit Classic), vous disposez de la réverbération de type Room. Voir Chapitre 5, Annexe A et le dépliant en fin de manuel.

13 Effect Tweak - Ce potentiomètre varie selon l’effet choisi. La vitesse des effets (délai, trémolo, chorus, Flanger, simulation de haut-parleur tournant) est déterminée par la touche Tap (voir ultérieurement). Pour plus de détails, reportez-vous au chapitre des Effets POD, à l’Annexe B et au dépliant en fin de manuel. Si vous bypassez le potentiomètre Effects, le potentiomètre Effect Tweak n’aura, bien sûr, aucune action.

14 Effects/Cabs - Potentiomètre supérieur droit du POD, entouré de noms.

Permet de sélectionner l’effet ou la combinaison d’effets que vous souhaitez utiliser (voir Chapitre Effets POD pour plus de détails). Ce potentiomètre permet également de sélectionner

2•3

RANÇAIS

RÉGLAGES DE LA FACE AVANT

2•4

FRANÇAIS

les modèles d’enceintes en fonction des modèles d’amplis. Pour choisir un modèle d’enceinte, maintenez la touche TAP enfoncée et tournez ce potentiomètre. Les enceintes disponibles sont indiquées en gris autour du potentiomètre. Lorsque vous sélectionnez un modèle d’ampli (via le potentiomètre Amp Models), un modèle d’enceinte lui est automatiquement affecté. Pour personnaliser ces combinaisons ampli/enceinte, voir Chapitre 7.

15 Tuner - Centre du POD. Appuyez sur la touche...et, comme par magie, vous disposez instantanément d’un accordeur chromatique numérique. Tous les modèles d’amplis et les effets sont bypassés afin que vous puissiez entendre les cordes qui vous semblent désaccordées. Jouez une note sur votre guitare et POD affiche de quelle note il s’agit sur le petit afficheur. Toutes les notes sont affichées comme des notes naturelles ou bémolisées. Vous verrez donc s’inscrire Ab au lieu de G#. Jouez de nouveau la note que vous tentez d’accorder, ajustez sa mécanique et consultez les flèches qui s’allument en rouge sous la touche Tuner. La flèche de gauche s’allume si la note est trop haute et la flèche de droite s’allume si elle est trop basse. Les deux flèches s’allument en même temps lorsque l’accordage est parfait. La fonction d’accordage disparaît dès que vous touchez n’importe quelle autre touche du POD. Vous revenez instantanément en mode d’utilisation normal.

Volume de l’accordeur - Vous pouvez régler le volume d’accordage de votre POD en tournant le potentiomètre Channel Volume pendant que l’accordeur est activé (cela n’affecte pas le reste du volume du POD). Si un pédalier Floor Board est connecté, vous pouvez également régler le volume de l’accordeur à l’aide de la pédale de volume.

Référence de l’accordeur - Vous souhaitez une autre fréquence de référence que A = 440 Hz ? Placez-vous en mode d’accordage, tournez le potentiomètre Middle du POD tout en observant l’afficheur. Woah, l’affichage change ! Vous pouvez régler la fréquence de référence entre 436 et 445 Hz. Ce réglage est sauvegardé : vous ne devez pas le refaire à chaque fois que vous mettez le POD sous tension. L’afficheur du POD n’affichant qu’un caractère, seul le dernier chiffre est affiché, donc si vous réglez l’accordeur à 441 Hz, vous ne verrez que “1” sur l’afficheur.

16 Noise Gate - Une autre touche au centre du POD. Active/désactive le Noise Gate intégré du POD. Pour plus de détails, voir le chapitre des Effets POD.

17 Tap - Au centre du POD. Cette touche permet de régler et d’afficher le tempo en cours ou la vitesse du délai/trémolo/chorus/Flanger/simulateur de HP tournant. Pour saisir le tempo, tapez simplement sur la touche au tempo souhaité. Pour les effets de chorus et Flanger, la vitesse est en fait indiquée par le clignotement de la touche et elle est réglée à deux fois la vitesse de l’effet afin de ne pas vous obliger à compter indéfiniment entre les battements pour obtenir un chorus... vraiment... lent. Pour le trémolo, le Tap Tempo est affiché et réglé à une vitesse deux fois inférieure à celle de l’effet de trémolo, afin que vous puissiez aisément sélectionner des réglages de trémolo rapides même si vous êtes moins rapide que Bruce Lee ! Vous pouvez aussi maintenir la touche Tap et tournez le potentiomètre Effect Tweak pour modifier la vitesse ou le tempo des effets. Très utile pour saisir une valeur précise. Reportez-vous au chapitre des Effets POD, au dépliant en fin de manuel et à l’Annexe B (paramètres des effets).

RÉGLAGES DE LA FACE AVANT

17 Fonctions Tap (HOLD) - La touche Tap permet aussi d’accéder à des fonctions POD supplémentaires : modèles d’amplis 17-32, modèles d’enceintes, réinjection et niveau du délai, gain de sortie numérique et Boosts de présence, de volume et de saturation :

Modèles d’amplis 17-32 : Maintenez la touche Tap enfoncée et tournez le potentiomètre Amp Models pour sélectionner les modèles d’amplis 17-32. Pour plus de détails, consultez l’Annexe A et le Chapitre 5.

Sélection des modèles d’enceintes (pot. Effects) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Effects pour sélectionner les modèles d’enceintes (indiqués en gris). Liste des modèles d’enceintes à la fin du Chapitre 5 et sur le dépliant en fin de manuel.

Drive Boost On/Off (pot. Drive) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Drive à droite de la position centrale pour accentuer la saturation (comme sur une pédale de distorsion avec réglage de distorsion faible et réglage de volume élevé). Le signal de votre guitare est accentué avant d’atteindre le modèle d’ampli, ce qui produit un son plus saturé. Cela revient à appuyer sur le bouton Distortion du Floor Board (voir Chapitre 8). Le témoin du canal A s’allume si vous activez la distorsion.

Répétitions du délai (pot. Bass) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Bass pour régler les répétitions du délai, lorsqu’un effet de délai est sélectionné. Pour plus de détails sur les délais, voir Chapitre Effets.

Niveau du délai (pot. Middle) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Middle pour régler le niveau du délai, lorsqu’un effet de délai est sélectionné. Pour plus de détails sur les délais, voir Chapitre Effets.

Boost Présence On/Off (pot. Treble) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Treble à droite de la position centrale pour accentuer la présence et obtenir un son plus brillant. Cela revient à appuyer sur le bouton EQ du Floor Board (voir Chapitre 8). Le témoin du canal C s’allume si vous activez le “circuit” de présence.

Boost Volume On/Off (pot. Chan Vol) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Chan Vol à droite de la position centrale pour accentuer le volume, sans ajout de distorsion. Cela revient à appuyer sur le Drive/Boost du pédalier Floor Board (voir Chapitre 8). Le témoin du canal B s’allume si vous activez le Drive Boost.

Gain de sortie numérique (pot. Reverb) : Ce réglage permet d’augmenter le gain de la sortie numérique du POD, en particulier lorsque vous enregistrez des signaux clairs ou à niveau faible. Par exemple, si le réglage Drive est faible à l’instar des réglages de tonalité, il se peut que le niveau de la sortie numérique n’approche pas des niveaux de crêtes, même lorsque le potentiomètre Channel Volume est au maximum. En effet, vous n’utilisez pas l’accentuation de gain offerte par le potentiomètre Drive et par les réglages de tonalité. Nous vous offrons donc une accentuation du gain dans le domaine numérique pour compenser, afin que vous obteniez une sortie numérique à niveau élevé. Pour cela, maintenez la touche Tap enfoncée tout en tournant le potentiomètre Reverb afin de régler le volume des sorties numériques du POD. Réglez ce potentiomètre au maximum pour une accentuation du gain de 12 dB en sortie numérique afin d’obtenir une sortie numérique puissante avec les signaux clairs ou à niveau faible. Notez que lorsque vous accentuez le gain de cette manière, il EST possible que la sortie

2•5

FRANÇAIS

RÉGLAGES DE LA FACE AVANT

numérique soit écrêtée si vous utilisez des signaux à gain élevé : Contrôlez le signal de la sortie numérique durant l’enregistrement.

2•6

RANÇAIS

Vitesse d’effet (pot. Effect Tweak) : Maintenez la touche Tap enfoncée et tournez le potentiomètre Effect Tweak un réglage fin de la vitesse en cours de l’effet. Pour plus de détails, voir le Chapitre Effets.

18 Save - Cette touche vous permet de sauvegarder vos sons et réglages sur le POD. Le fonctionnement de cette touche est décrit en détail au Chapitre 7 : Création et sauvegarde des sons. Pas d’impatience, en voici les principes :

Lorsque vous utilisez l’un des sons pré-programmés du POD, l’afficheur à 1 caractère indique la banque active (de 1 à 9) et la touche correspondant au canal utilisé (A à D) s’allume. Si vous tournez l’un des potentiomètres, vous constaterez que le mot “EDITED” (à gauche de l’afficheur) s’allume. Cela indique que vous avez modifié les réglages du canal en cours et que vous devez les sauvegarder si vous souhaitez les conserver. Pour sauvegarder vos modifications, appuyez sur la touche Save 21 . La mention SAVE se met à clignoter. Appuyez sur les flèches haut/bas 10 pour passer d’un emplacement mémoire à l’autre (A, B, C et D) et cela dans les 9 banques du POD. Choisissez un emplacement et appuyez sur la touche Save une seconde fois. La touche arrête de clignoter et le son que vous venez de sauvegarder remplace le son précédemment sauvegardé sur cet emplacement. Vous pouvez ensuite rappeler votre son dès que vous le souhaitez en appuyant sur les flèches haut/bas pour retrouver son emplacement (voir Chapitre 8 pour de plus amples détails concernant l’utilisation du pédalier Floor Board).

Si vous n’utilisez pas l’un des sons pré-programmés du POD - vous êtes en mode manuel, vous pouvez également sauvegarder le statut des réglages sur un emplacement mémoire. Appuyez sur la touche Save, utilisez les touches haut/bas pour choisir un emplacement et appuyez de nouveau sur la touche Save.

Vous pouvez écouter les sons POD pré-programmés avant toute sauvegarde, afin de noter ceux que vous souhaitez conserver (et rien sauvegarder sur leurs emplacements pour ne pas les effacer).

Si, après avoir lancé la sauvegarde, vous ne souhaitez plus sauvegarder ce son, appuyez sur la touche Tap, Manual, Tuner, Noise Gate ou MIDI pour annuler la sauvegarde (la sauvegarde est également annulée si vous n’appuyez sur aucune touche pendant les 5 secondes qui suivent la pression sur la touche Save).

La touche Save vous permet également de personnaliser les modèles d’amplis et les effets. Vous pouvez ainsi instantanément charger votre version personnalisée lorsque vous tournez les potentiomètres Amp Models et Effects. Reportez-vous au Chapitre 7 pour plus de détails.

19 MIDI - Cette touche permet de configurer les canaux MIDI et les Dump MIDI par MIDI. Pour obtenir de plus amples informations, reportez-vous au chapitre Edition approfondie et fonctions MIDI.

CONNEXIONS EN FACE ARRIÈRE

Voici l’envers du décor de votre POD Pro. Nous allons commencer la description par la gauche, face au panneau arrière :

Line Level Input & Output - Les deux Jacks illustrés ci-dessous. Ces Jacks 6,35 mm transmettent des signaux à niveau ligne et gèrent des signaux asymétriques à -10 dBV. Pour utiliser l’entrée à niveau ligne (Line Level Input), veillez à régler le commutateur de la face avant 3 sur la position Line Input.

2•7

Que faire avec ces Jacks ? Tant de choses :

Ré-amplification - La capacité à réamplifier les pistes de guitare est l’une des raisons qui ont fait du POD original un outil sonore de valeur. Par exemple, quelqu’un a enregistré des pistes de guitare et vous êtes en train de les mixer. Si les guitares nécessitent plus de mordant ou tout autre modelage sonore, vous pouvez affecter en entrée du POD les sorties des pistes de votre bande ou de votre disque pour travailler. Veillez à régler le commutateur Input Select 3 sur la position Line Input.

Hardware Amp Farm - Le logiciel Amp Farm de Line 6 est une sorte de POD logiciel qui fonctionne sur Pro Tools. Le Amp Farm vous permet notament d’enregistrer un signal de guitare non-traité sur disque, tout en l’écoutant traité de manière non-destructive par le logiciel Plug-In Amp Farm. Vous entendez le son de la simulation d’ampli sur la piste, mais il n’est pas enregistré (un peu comme la gestion de la réverb lorsque vous enregistrez des chants : vous enregistrez le chant non traité sur la piste, tout en appliquant la réverb lors du Monitoring du signal post-cassette/disque ou d’un signal séparé avant qu’il ne soit appliqué à la piste). Vous pouvez réaliser cela grâce à l’entrée/sortie à niveau ligne de votre POD. Connectez la sortie Unprocessed Guitar Out à votre enregistreur et connectez la sortie de cette piste à l’entrée Line Level Input (ou alimentez l’entrée à niveau ligne via un départ d’effet reprenant le signal de la piste enregistrée). Vous pouvez maintenant entendre le traitement du POD lors du mixage, sans que vous ayez été obligé d‘enregistrer le signal avec le traitement. Cela signifie que vous pouvez passer d’un Marshall modélisé à un Boogie modélisé lors du mixage, lorsque vous disposez d’une vision d’ensemble de vos pistes. Vous pouvez également modifier les modèles d’enceinte ou tout autre aspect de votre son. Veillez à régler le commutateur

Input Select 3 en face avant sur la position Line Input.

FRANÇAIS

CONNEXIONS EN FACE ARRIÈRE

Traitement d’un signal non-guitare - Généralement les utilisateurs

de POD et Amp Farm apprécient beaucoup de pouvoir traiter des signaux qui ne soient pas des signaux guitare. Batterie, chants, claviers, mixages généraux, etc...autant de signaux traités grâce aux produits de modélisation Line 6. L’entrée à niveau ligne du POD Pro vous permet de vous connecter à ces signaux. Veillez à régler le commutateur Input Select 3 en face avant sur la position Line Input.

Sortie accordeur - Vous souhaitez utiliser un accordeur sur scène avec votre POD ? Pas de problème, la sortie Unprocessed Direct Out est la source sonore idéale.

Connexion d’un micro guitare sans fil - De nombreux micros guitare

sans fil présentent une sortie à niveau ligne. Vous pouvez la connecter à l’entrée à niveau ligne située en face arrière du POD Pro. Veillez à régler le commutateur Input Select 3 en face avant sur la position Line Input.

2•8

Boucle d’effet stéréo - Ces connexions asymétriques -10 dBV sur Jacks stéréo 6,35 mm offrent un départ et un retour d’effet stéréo afin que vous puissiez affecter des effets supplémentaires au trajet du signal du POD. Si vous utilisez des processeurs d’effets mono, utilisez seulement des câbles 6,35 mm mono. Pour une connexion stéréo, vous devez utiliser des câbles “d’insertion”, avec le câblage suivant : pointe=gauche et bague= droite (câblage standard).

FRANÇAIS

Mode Live/Studio, sorties sur XLR & sur Jack 6,35 mm -

Le mode Live/Studio et les sorties sur XLR et sur Jack 6,35 mm associées constituent l’une des caractéristiques exceptionnelles du POD Pro. Nous les avons conçus pour vous offrir l’outil guitare le plus polyvalent qui soit, que vous pouvez utiliser en studio, sur scène, en enregistrement Direct-to-Disk ou pour alimenter un stade via un mur d’enceintes 4x12.

Mode Studio – Réglez le commutateur Live/Studio en position Studio pour obtenir deux sorties symétriques +4 dBu sur XLR et deux sorties asymétriques -10 dBV sur Jack 6,35 mm. Les deux types de sorties délivrent le même signal (dont le traitement A.I.R. avec émultation d’enceinte/micro/espace acoustique) et vous pouvez ainsi utiliser les sorties adaptées à votre matériel d’enregistrement.

CONNEXIONS EN FACE ARRIÈRE

2•9

Live Mode – Réglez le commutateur Live/Studio en position Live pour obtenir des signaux indépendants sur les sorties XLR et Jack 6,35 mm :

•Les Jacks 6,35 mm délivrent à présent votre signal sans simulation d’enceinte/ micro/espace à votre ampli de puissance et à vos enceintes de scène. Cela vous permet d’alimenter vos retours avec un son à remplir un stade ou d’alimenter une configuration ampli/enceinte plus modeste pour votre plaisir personnel.

•Les connecteurs XLR ont été providentiellement transformés en une paire de sorties à niveau micro avec découplage de masse, adaptées au multipaire de scène afin d’affecter votre signal direct à la console de mixage de façade ou au système de sonorisation. La simulation d’enceinte spécialement réglée de ce signal vous offre un son parfait sans problème de micros sur les enceintes - sans compter les problèmes de diaphonie et autres désagréments corrolaires. Souvenez-vous qu’il s’agit d’un signal à niveau micro, il faut donc le relier à une entrée micro (et pas ligne) de la console de mixage de façade ou au système de sonorisation.

FRANÇAIS

CONNEXIONS EN FACE ARRIÈRE

2•10

FRANÇAIS

Sorties numériques et horloge - POD est équipé de sorties numériques aux formats AES/EBU et S/PDIF en 24 bits. Elles vous permettent de connecter directement votre POD à l’entrée numérique de votre système d’enregistrement (notez que la boucle n’affecte pas les sorties numériques).

Le connecteur External Digital Clock In reçoit le signal d’horloge de votre console ou enregistreur numérique, synchronisant la sortie numérique du POD sur votre système. Le commutateur Digital Sync 20 situé en face avant du POD détermine sa fréquence d’échantillonnage de sortie (44,1 kHz ou 48 kHz) et s’il synchronise sa sortie sur la source d’horloge externe (dans ce cas, la fréquence d’échantillonnage se synchronise sur celle de l’horloge numérique reçue).

Veuillez consulter la documentation de votre console/enregistreur numérique pour plus d’informations sur la configuration de l’horloge numérique. L’équipe d’assistance technique de Line 6 est aimable, talentueuse et toujours prête à vous rendre service. Toutefois, elle ne pourra pas vous dire comment configurer la totalité de votre studio et de tous les équipements numériques qui le composent, ni vous expliquer pourquoi votre logiciel audionumérique est en conflit avec votre logiciel de gestion financière. Cependant, nous aurions mauvaise grâce à vous voir livré à vous-même, c’est pourquoi voici quelques astuces pratiques qui devraient vous permettre d’intégrer votre POD à un studio déjà configuré :

Normalement, vous vous trouverez dans l’une des situations suivantes :

•Situation numéro Un – Si votre enregistreur/console numérique est équipé d’une sortie d’horloge (comme sur Digidesign Pro Tools 888, MOTU 2408, la console numérique Yamaha 02R, etc.), utilisez-la comme horloge maître

(généralement appelée “synchronisation interne”) et réglez le commutateur Digital Sync 20 du POD sur External. POD dérive alors sa fréquence d’échantillonnage de votre enregistreur/console et délivre un signal numérique parfaitement synchronisé sur le reste de votre système.

•Situation numéro Deux – Si votre système n’est pas équipé d’une sortie d’horloge

(comme sur Digidesign Audiomedia, Digi 001, Digital Audio Labs Card D, etc.), réglez le commutateur Digital Sync 20 du POD sur 44,1 ou 48 (pas sur External), et réglez votre enregistreur pour qu’il se synchronise sur son entrée numérique (provenant du POD).

MIDI In & Out - Connectez le POD à votre équipement MIDI pour sélectionner les mémoires de canaux (par messages de Program Change) ou automatiser les réglages de POD (par contrôleurs et/ou Sysex). Le logiciel Emagic SoundDiver disponible sur le CD fourni permet l’édition et la sauvegarde de sons sur ordinateur, ainsi que l’accès au transfert de sons de la banque de sons Line 6 ou d’autres sources Internet. Le port MIDI OUT du POD doit être relié au port MIDI IN d’un autre appareil. Le port MIDI IN du POD doit être relié au port MIDI OUT d’un autre appareil. Veuillez vous reporter au Chapitre 9, Édition approfondie et fonctions MIDI, pour configurer votre appareil MIDI et le POD et pour découvrir toutes les fonctions POD disponibles grâce au MIDI.

Connecteur Pedal - Ce connecteur permet de relier les pédaliers Line 6 optionnels Floor Board ou FB4. Le Chapitre 8 dévoile tout le potentiel de ces excellents pédaliers, qui vont révolutionner votre vie.

CONFIGURATION DE STUDIO COMMUTATEUR LIVE/STUDIO MODE

CONFIGURATION DE STUDIO

Pour utiliser votre POD en enregistrement, voici ce que vous devez savoir. Reportez-vous au chapitre suivant si vous utilisez votre POD en application Live. Les numéros entourés de carrés noirs se réfèrent à l’illustration du POD, dans le dépliant en fin de manuel.

COMMUTATEUR LIVE/STUDIO MODE

Il faut tout d’abord vérifier que le commutateur Live/Studio Mode en face arrière du POD est réglé sur la position Studio. Cela détermine la manière dont POD configure ses sorties et le traitement du signal.

ENTRÉES

Le POD est équipé de deux entrées (une entrée guitare en face avant et une entrée ligne en

face arrière). Choisissez l’entrée à utiliser via le commutateur Input Select 2	, situé
en face avant.	3•1

Guitar Input – Même type d’entrée guitare que celle d’un ampli ou d’un préampli guitare classique. Connectez une extrémité du câble à votre guitare et l’autre à cette entrée.

Line Level Input – L’entrée ligne de la face arrière se trouve sous le cadre “ReAmping Input-Output”. Ce connecteur est conçu pour les entrées à niveau ligne que vous souhaitez traiter grâce au POD. Vous pouvez connecter un départ de votre console de mixage ou un retour de votre enregistreur à cette entrée. Cela permet de traiter des signaux guitare ou autres signaux déjà enregistrés sasn traitement, comme expliqué dans la section Ré-amplification (dans quelques pages, après la section Sorties...).

SORTIES

POD se fait facilement des amis. Il se sent aussi bien près d’une console SSL à mille millions de dollars qu’avec votre magnétophone portable.

Lorsque vous présentez POD aux autres appareils de votre studio, veillez à connecter ses sorties à des entrées ligne, et non à des entrées à niveau micro ou guitare. Ainsi, vous obtenez le meilleur rapport signal/bruit possible (excellents sons de guitare, pas trop de souffle) avec POD. Certains appareils utilisent les mêmes entrées pour les sources à niveau ligne et micro, ce qui vous permet de remonter le niveau en entrée de signaux à faible niveau (comme les micros). Si vous reliez POD à une entrée de ce type, essayez de régler le gain au minimum et de régler les potentiomètres Output Level et Channel Volume du POD au maximum. Si votre appareil dispose de deux entrées directes à niveau ligne, il est préférable de les utiliser (et non les entrées à niveau réglable micro/ligne).

RANÇAIS

+ 53 hidden pages
