Line6 HD147 Pilot’s Guide

Manuale del Pilota

Una esplorazione approfondita delle rivoluzionarie tecnologie e dei

piaceri sonori di HD 147.

Il numero di serie si trova sul pannello posteriore di HD 147.E’ il numero che inizia con “(21)”. Prendetene nota per ogni evenienza futura:

NUMERO DI SERIE:

AVVERTENZA: Per ridurre i rischi di

incendio o scossa elettrica, non esponete l’apparecchio alla pioggia o all’umidità.

ATTENZIONE: Questo apparecchio è stato testato e trovato rispondente alle limitazioni per apparecchi digitali

in Classe B secondo le disposizioni FCC, Parte 15. Il funzionamento è soggetto alle due seguenti condizioni: (1) L’apparecchio non può causare interferenze dannose, e (2) l’apparecchio deve accettare qualunque interferenza ricevuta, incluse quelle che possono causare funzionamento indesiderato.

Il simbolo del fulmine in un triangolo significa “pericolo elettricità!”. Indica la presenza di informazioni sul voltaggio utilizzato e possibili rischi di scossa elettrica.

LEGGETE TUTTE LE IMPORTANTI INFORMAZIONI SULLA SICUREZZA

Prima di utilizzare HD 147, leggete attentamente le parti applicabili di queste istruzioni operative e dei suggerimenti sulla sicurezza:

1. Rispettate tutte le avvertenze riportate su HD 147 e nel Manuale del Pilota.

2. Non collocate l’apparecchio vicino a fonti di calore, quali radiatori, caldaie, o altro che produca calore.

3. Fate attenzione che non penetrino liquidi o oggetti nell’apparecchio.

4. Collegatevi solo a prese di corrente da 100-120V o 230V 47-63Hz (a seconda del voltaggio dell’unità; fate

5. Non calpestate i cavi di alimentazione. Non fissate oggetti sui cavi di alimentazione pinzandoli o

6. Scollegate HD 147 quando non viene utilizzata per lunghi periodi di tempo.

7. Non eseguite operazioni di assistenza oltre a quelle descritte nel Manuale del Pilota di HD 147. Nelle seguenti

8. Ascolti prolungati ad alti livelli di volume possono causare perdita e/o danni irreparabili all’udito.

CONSERVATE IL MANUALE IN UN LUOGO SICURO

riferimento al pannello posteriore). I valori devono essere 4A per 120V e 2A per 230V.

appendendoli. Fate particolare attenzione al cavo vicino alla spina e nel punto in cui si collega all’ampli.

circostanze, le riparazioni devono essere eseguite solo da personale di servizio qualificato:

• del liquido è filtrato nell’unità

• un oggetto è caduto all’interno dell’unità

• l’unità non funziona normalmente o modifica il proprio funzionamento in modo significativo

• l’unità è caduta e l’involucro si è danneggiato

Assicuratevi di praticare sempre un “ascolto sicuro”.

ATTENZIONE: Per ridurre i rischi di incendio o

scossa elettrica, non rimuovete le viti. Non ci sono parti utili all’utente all’interno. Rivolgetevi solo a personale qualificato.

Il punto esclamativo in un triangolo significa “pericolo!” Vi preghiamo di leggere le informazioni accanto a tutti i segnali di avvertimento.

Nota

Line 6, HD 147, Flextone, Vetta, POD, Duoverb e FBV sono marchi commerciali di Line 6, Inc. Tutti gli altri nomi di prodotto, marchi commerciali, e nomi di artisti appartengono ai rispettivi proprietari, che non sono in alcun modo associati o affiliati a Line

6. Nomi di prodotti, immagini, e nomi di artisti sono utilizzati al solo scopo di identificare i prodotti i cui suoni e timbri sono stati studiati durante lo sviluppo del modello sonoro di Line 6 per quel prodotto. L’uso di questi prodotti, marchi, immagini, e nomi di artisti non implica allcuna collaborazione o rappresentanza.

Benvenuti in HD 147............................................................................... 1•1

Registratevi............................................................................................ 1•1

Collegatevi al sito www.line6.com ....................................................... 1•1

Line 6 e HD 147 .................................................................................... 1•1

Al lavoro

Guida rapida ........................................................................................ 2•1

Controlli sul pannello frontale............................................................... 2•2

Manual Mode: Quel Che Vedi è Quel Che Hai..................................... 2•6

Uso delle Channel Memories ................................................................ 2•6

Creazione di Amp Default..................................................................... 2•7

Controlli sul pannello posteriore ........................................................... 2•8

Fondamentali di Speaker Cabinet ......................................................... 2•10

Uso delle Uscite Direct XLR................................................................. 2•15

Ampli & Cabinet

Cosa c’è dentro...................................................................................... 3•1

I Cabinet ................................................................................................ 3•23

Gli Effetti

I Delay e gli effetti di Modulazione ...................................................... 4•1

Delay ..................................................................................................... 4•2

Modulazione.......................................................................................... 4•4

Usando i piedi

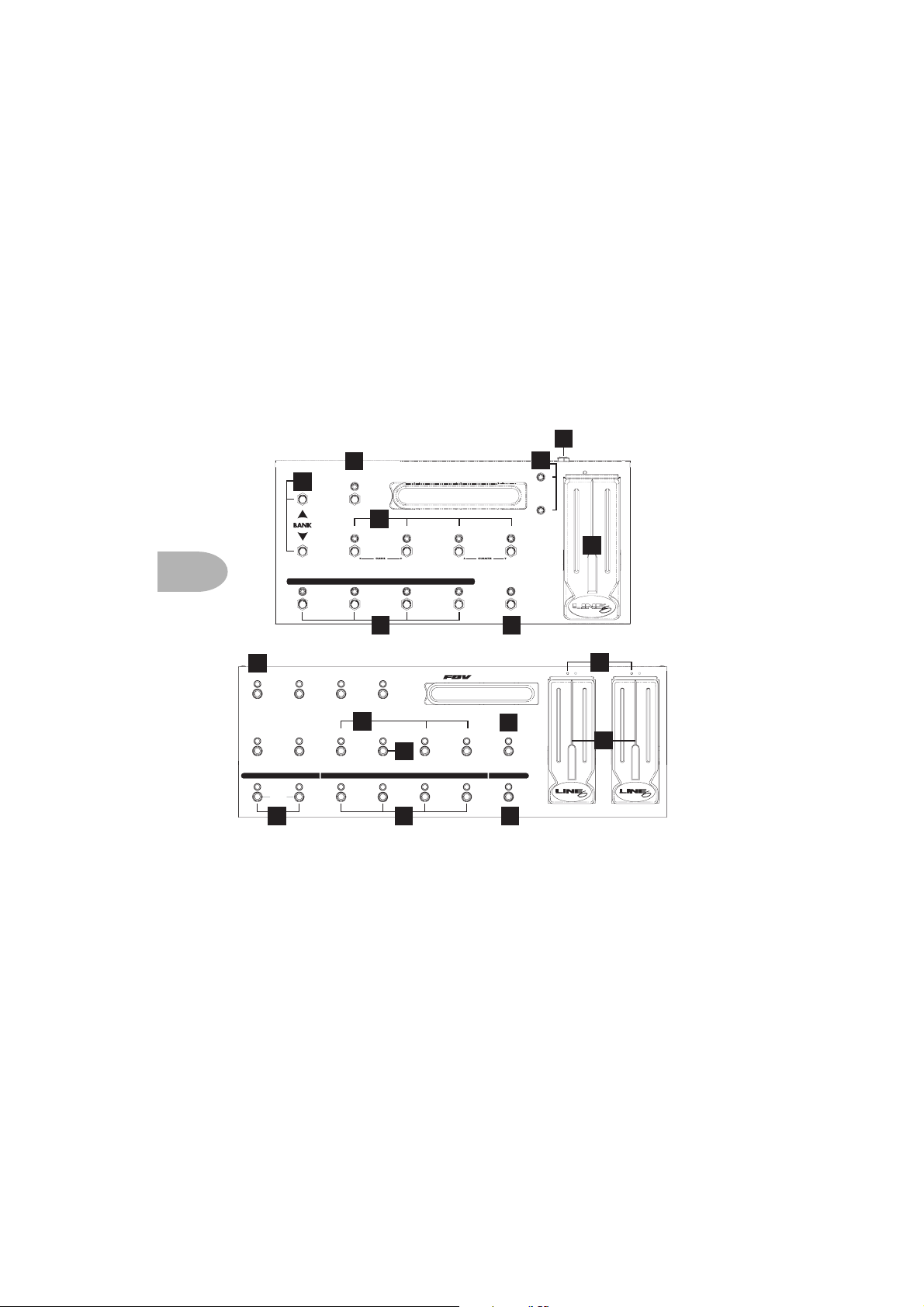

Controlli a pedale classe FBV ............................................................... 5•1

Collegare un FBV.................................................................................. 5•1

Allora cosa fanno tutti questi pulsanti e pedali?.................................... 5•2

Salvare e nominare con FBV................................................................. 5•4

Appendici

Amp Model............................................................................................ A

Cabinet Model ....................................................................................... B

MIDI Channel, Program Change & Sysex............................................ C

Controllo continuo MIDI....................................................................... D

Benvenuti in HD 147 • Registratevi

BENVENUTI IN HD 147

Registratevi

Grazie per aver acquistato HD 147! Vi preghiamo di inviare l’acclusa scheda di registrazione o cliccare sul sito www.line6.com per registrarvi. Vi aspettiamo qui...

Line 6 e HD 147

Probabilmente conoscete Line 6 per l’innovazione tecnologica nel mondo della chitarra—i primi a mettere la tecnologia di modellazione digitale in formato software al lavoro in amplificatori combo per chitarra, pionieri della registrazione diretta in POD e altri prodotti, e nel catturare l’anima dei pedali classici in moderni stompbox. Produciamo apparecchiature imbottite di funzioni e tecnologie innovatrici, e portiamo nuovi valori e possibilità ai chitarristi.

Come tutti i prodotti Line 6, HD 147 è piena dei raffinati modelli di ottimi ampli per chitarra ed effetti degli ultimi cinque decenni.

Quel che rende speciale HD 147 rispetto agli altri amplificatori della sua statura, sono i 14 custom Line 6 custom amp model che vi mettono sulla cresta di una nuova onda di innovazione Line 6. Vedete, dopo aver attentamente modellato una moltitudine di apprezzatissimi ampli vintage e moderni, i nostri artigiani del suono hanno colto una cosa o due di quel che rende magici questi grandi ampli. Armati di questa conoscenza, la nostra coraggiosa banda di avventurieri si è addentrata nel tunnel che porta al “Centro della Terra” del suono di chitarra, alla inesausta ricerca che vi porta ora nuove incredibili gemme di potenza sonora.

Portandovi questi unici tesori sonori insieme a una moltitudine dei migliori modelli di ampli, dal più punitivo suono high gain ai più cristallini suoni clean, HD 147 vi offre un tesoro di ricchezze tonali che potete trovare solamente alla Line 6.

HD 147 include anche le uscite dirette A.I.R. II distintive di Line 6, così che possiate naturalmente ottenere il vostro suono migliore a destinazione senza compromessi o complicazioni in qualunque situazione. E, naturalmente, è tutto pronto per stuzzicare il vostro pubblico anche col suo chassis cromato di classe mondiale e le sue luci nere scintillanti.

1 • 1

Benvenuti in HD 147 • Collegatevi al sito www.line6.com

1 • 2

Allora voltate pagina, demoni fortunati. E portiamo il vostro nuovo cuccioletto sonoro a fare un giro!

Collegatevi al sito www.line6.com

Unitevi alla crescente comunità sul sito www.line6.com. Le discussion board stanno brulicando di utenti Line 6 che si scambiano notizie per ottenere il massimo dalle loro apparecchiature e dalla grande avventura del fare musica. Venite a conoscere cosa c’è di nuovo tra gli artisti che si affidano a Line 6, sarete i primi a sapere di nuovi prodotti, e battete un colpo al Customer Support grazie al potente sistema FAQTRAQ.

Al lavoro • Guida rapida

AL LAVORO

Siete di fretta? Bene, allora leggete questa pagina e tornate per il resto più tardi:

Guida rapida

POWER: Collegate il cavo di alimentazione dal pannello posteriore di HD 147 alla

presa di corrente. Ma non accendete ancora l’alimentazione.

PLUG IN: Collegate la vostra chitarra alla presa Input di HD 147. Girate la manopola Master di HD 147 (all’estrema destra) fino ad abbassarla del tutto, e premete lo switch Power per accendere. Alzate il Master fino alle ore 9 circa. Pronti per gustosi suoni...

MANOPOLA MODELS: Girate questa per scegliere tra i 16 gusti di ampli, ciascuno

con due varianti, per un totale di 32 Amp Model.

MANOPOLE DRIVE, BASS, MID, TREBLE, PRESENCE, VOLUME: Quel che vedete è quel che avete—girate le manopole fino a che le cose non vi suonano bene!

DELAY: Premete il pulsante alla sinistra della manopola Delay per scegliere uno degli effetti Delay. Battete il tempo per il delay (Tap), e girate la manopola Delay Tweak per ottenere più o meno effetto.

MOD: Premete il pulsante alla sinistra della manopola Mod per scegliere uno degli effetti Mod. Girate la manopola Mod Tweak per regolare la quantità dell’effetto selezionato.

COMP/GATE: Premete COMP e/o GATE per attivare ciascun effetto. Il Compressore renderà più regolari le dinamiche e aggiungerà sustain. Il Gate metterà in mute i disturbi comuni ai suoni di amplificatori high gain quando non state suonando.

CHANNEL MEMORIES: Questi sono come pulsanti su un’autoradio che ricordano le vostre stazioni preferite. Premete A, B, C o D per richiamare una delle 4 memorie di canale. Premete di nuovo quel pulsante per ritornare al “manual mode.” Siete nel modo

2• 1

Al lavoro • Controlli sul pannello frontale

“manual” se nessuno dei quattro pulsanti A, B, C, o D è acceso. E proprio come in una autoradio, tenete premuto un pulsante almeno 3 secondi per salvare le vostre impostazioni correnti in quella memoria e poterle richiamare in seguito.

2• 2

Controlli sul pannello frontale

MODELS

Jazz Clean

Line 6 Treadplate Blackface Lux

Line 6 Insane Brit-800

Line 6 Crunch Connor 50

Double VerbLine 6 Octone

Plexi Jump LeadLine 6 Smash

TreadplateLine 6 Super Sparkle

Line 6 Clean Bomber Uber

Deity Lead

(PRESS TO SELECT CAB)

010

DRIVEINPUT

010

BASS

53 4

CHANNEL SELECT

ABCD

010

MID

TREBLE

PRESENCE

1. Guitar Input: Collegate qui la vostra chitarra.

2. Models - Amps: Come girate questa manopola, una delle spie che la circondano si

accende. Una luce AMBRA (gialla) accanto a uno dei nomi di Model vi dice che avete selezionato quell’Amp Model. Girate la manopola di un altro scatto per avere una luce ROSSA, e avete scelto una seconda variante di quel “gusto” di amp. Il Capitolo 3 descrive tutti i 32 Amp Model.

Models - Cabs: Quando selezionate un Amp Model, la vostra HD 147 seleziona un Cab Model appropriato con cui accoppiarsi dietro le quinte. Per sceglierne uno diverso tra i 16 Cab Model disponibili, premete e tenete premuta la manopola Model mentre la girate; vedrete una luce VERDE. I cabinet vanno dal più piccolo al più grande, così selezionando le luci verdi da “Line 6 Super Sparkle” fino a “Deity Lead” farete tutta la strada dai piccoli cabinet di ampli combo ai feroci 4x12. Impostate “Line 6 Clean” per bypassare la modellazione di cabinet.

3. Drive: Girate questa manopola per regolare la forza con cui pilotare l’Amp Model. Simile al controllo del volume d’ingresso sul volume non-master di un ampli, più alta l’impostazione, maggiore lo “sporco”.

010

Al lavoro • Controlli sul pannello frontale

4. Controlli di tono – Bass, Mid, Treble e Presence: Questi controlli sono fatti per agire

come i controlli degli ampli che sono stati modellati per HD 147. Girateli un po’ fino a quando le cose non suonano proprio come volete. Ved. il Capitolo 3 per i dettagli.

2• 3

Al lavoro • Controlli sul pannello frontale

2• 4

151312

010

MOD MASTER

POWER

010

VOLUME

010

REVERB

TAP TEMPO

GATE COMP

DELAY

ROTARY

U-VIBE FLANGER

PHASER

CHORUS

TREMOLO

11 14

SWEEP ECHO

PING PONG

DIGITAL

ANALOG

TAPE ECHO

TUBE ECHO

5. Pulsanti Channel Select – A, B, C, D: HD 147 usa questi pulsanti per ricordare le vostre impostazioni preferite—non c’è più bisogno di segnare con la matita grassa il pannello frontale del vostro ampli per annotare le vostre impostazioni preferite! Ogni memoria è pre-settata con deliziosi suoni quando HD 147 lascia la fabbrica—premete un pulsante per ascoltare l’impostazione salvata. Come lo fate, notate che le spie di HD 147 indicano quale Amp Model è utilizzato nella Channel Memory, quali effetti sono attivi, ecc. Per ritornare al “manual mode”, basta premere di nuovo la spia accesa per spegnerla. Inoltre...

Quando incontrate le impostazioni preferite che volete conservare, potete salvarle sui pulsanti A, B, C e D per sostituire i preset di fabbrica. Basta tener premuto uno dei pulsanti A, B, C o D per circa 3 secondi fin quando lampeggia ed ecco fatto—HD 147 ha ora memorizzato il vostro suono custom facile da richiamare! Ved.

Uso delle

Channel Memories a pagina 2•8 per maggiori dettagli. I controller a pedale FBV di

Line 6 vi permettono di selezionare le Channel Memories con i piedi—ed espandere il numero di memorie richiamabili fino a un totale di 36. Il Capitolo 5 ha tutti i dettagli.

6. Volume: Questa manopola controlla il livello di volume relativo del “channel” in cui state suonando — quindi, Channel Volume. Usate questo per bilanciare i livelli tra i suoni memorizzati in due diverse memorie di HD 147 (diciamo tra rhythm e solista).

Al lavoro • Controlli sul pannello frontale

151312

010

MOD MASTER

POWER

010

VOLUME

010

REVERB

TAP TEMPO

GATE COMP

SWEEP ECHO

PING PONG

DIGITAL

ANALOG

TAPE ECHO

TUBE ECHO

DELAY

ROTARY

U-VIBE

FLANGER

PHASER

CHORUS

TREMOLO

11 14

7. Reverb: Basta girare la manopola per ottenere la quantità di riverbero che volete. Girate la manopola completamente in senso anti-orario per non avere alcun riverbero.

Funzione Bonus: Reverb Tweak - Per regolare tipo e decay del Reverb, premete e tenete premuto il pulsante Tap Tempo e girate la manopola Reverb. Ci sono tre differenti tipi di riverbero accessibili nel range della manopola. Il primo terzo della manopola è del tipo spring (a molla), il secondo terzo Room (ambiente), e il terzo finale Plate (a piastra), ciascuno con un range di decay (decadimento), da breve a lungo.

8. Delay Select: Premete questo per passare attraverso gli effetti Delay elencati alla sinistra della manopola Delay, o per disattivare i Delay (tutte le spie spente). Premete e tenete premuto il pulsante Delay Select per bypassare il modello corrente senza abbandonare la posizione nell’elenco degli effetti. La successiva pressione del pulsante Delay Select ripristina il modello precedentemente selezionato. (La funzione bypass funziona anche col pulsante Mod Select!)

9. Tap Tempo: Battete (“tap”) il pulsante al tempo che vorreste—il tempo del delay passa a corrispondere a quel tempo.

10. Delay (Tweak): Regola dinamicamente diversi parametri di delay, inclusi mix, feedback e tono. Giratelo per avere più o meno delay.

2• 5

Al lavoro • Controlli sul pannello frontale

Delay Time - Per regolare il tempo del delay senza dovervi preoccupare di battere,

premere e tener premuto il pulsante Tap Tempo mentre girate la manopola Delay. Per più brevi delay, girate in senso anti-orario. Più lunghi delay, in senso orario.

2• 6

Funzioni Bonus: Delay Feedback - Per regolare solo il Delay Feedback, premete e

tenete premuto il pulsante Delay Select e girate la manopola Delay. Nota: Girando la manopola Delay dopo aver modificato il feedback scavalcherete la vostra impostazione di feedback. Quindi è meglio prima avere l’impostazione generale di Delay con la manopola Delay, e poi fare la regolazione fine del feedback se serve.

11. Mod: Premete questo per passare attraverso gli effetti Mod elencati alla sinistra della manopola Mod, o per disattivare Mod (tutte le spie spente).

12. Gate: Attiva il gate on-board. Il gate entra quando il vostro segnale di chitarra scende sotto una certa soglia (“threshold”) e serve ad ‘ammutolire’ il rumore che potreste altrimenti sentire in quel momento. Per regolare la soglia del Gate, premete e tenete premuto il pulsante Gate mentre girate la manopola Delay o Mod. Più bassa la soglia (senso orario), più il sustain delle vostre note tenderà a essere tagliato bruscamente.

13. Comp:

Attiva il compressore on-board. Il compressore aggiungerà sustain al vostro suono di chitarra, e renderà più omogenee le dinamiche. Per impostare la quantità di compressione, premete e tenete premuto il pulsante Comp mentre girate la manopola

Delay o Mod. Più alte le regolazioni, (in senso orario) più le note avranno sustain.

14. Mod (Tweak):

Regola dinamicamente diversi parametri di modulazione, inclusi rate e

profondità (“depth”).

Funzione Bonus: Modulation 2nd Function - Ciascun modello di modulazione può essere finemente regolato premendo e tenendo premuto il pulsante Mod mentre girate la manopola Mod. Questo elenco indica la regolazione fine disponibile per ciascun effetto.

Effetto MOD Regolazione fine

Rotary Tone

U-Vibe Depth

Phaser Feedback

Flanger Rate

Chorus Rate

Tremolo Onda (sinusoide/quadra)

Al lavoro • Controlli sul pannello frontale

15. Master: Regola il volume generale di HD 147. Regolate questa per impostare il “loudness”

di base, quindi usate la manopola

Volume

per bilanciare il volume relativo dei suoni che

memorizzate con i pulsanti A, B, C, D.

2• 7

Al lavoro • Manual Mode: Quel che vedete è quel che avete

Manual Mode: Quel che vedete è quel che avete

Quando nessuno dei pulsanti A, B, C, D è acceso, HD 147 sta operando in Manual

2• 8

Mode, vale a dire che tutti i controlli sono attivi e il suono dell’ampli è determinato

dalle impostazioni attuali della manopola. Proprio come un normale ampli, giusto?

Se non siete in Manual Mode e vorreste esserci, date semplicemente al pulsante A, B,

C, o D acceso una rapida pressione.

Uso delle Channel Memories

HD 147 può memorizzare e richiamare le vostre impostazioni preferite usando i

pulsanti A, B, C, D.

Save: Ogni volta che avrete impostato un suono che volete salvare per un uso

successivo, tutto quel che dovete fare è tener premuto A, B, C o D per 3 secondi. Alla fine dei 3 secondi, il pulsante che avete premuto lampeggerà per dirvi che avete salvato con successo la vostra attuale regolazione di tutti i controlli su quel pulsante.

Recall: Quando date un colpetto a uno dei pulsanti A, B, C, D per accenderlo, HD 147 richiama le impostazioni che avete memorizzato nella Channel Memory di quel pulsante. Questo include la vostra scelta di Amp e Cab Model, le regolazioni Drive,

Bass, Mid, Treble, Presence, Reverb e Channel Volume, più le vostre regolazioni Mod e Delay. Nota: L’impostazione Master Volume non viene memorizzata col canale.

Agisce invece come volume globale che controlla il livello complessivo di tutti i canali.

Le varie spie sul pannello frontale indicheranno le impostazioni richiamate, ma le manopole no. Girando una manopola o azionando un pulsante scavalcherete l’impostazione richiamata di quel solo controllo. Per scavalcare tutte le impostazioni richiamate e ottenere il suono determinato dall’impostazione attuale di tutte le manopole, premete il pulsante A, B, C, o D. Siete ora di nuovo nel Manual Mode in cui “quel che vedete è quel avete”.

Ved. il Capitolo 5 per i dettagli su come memorizzare e richiamare tutte le 36 Channel Memories di HD 147 usando i vostri piedi.

Per riportare tutte le memorie (incluse tutte le 36 disponibili tramite FBV e via MIDI) al loro stato di fabbrica, tenete premuti i pulsanti A e D mentre accendete HD 147.

Al lavoro • Creare Amp Default

Creare Amp Default

Gli Amp Default sono semplicemente istantanee di tutti i principali controlli Amp Model, richiamati automaticamente quando selezionate un modello con la manopola Model. Ogni volta che scegliete un modello, HD 147 carica l’Amp Default associato per dare il via al vostro viaggio nel nirvana del suono.

Potete modificare uno qualunque o tutti gli Amp Default, e imbottire la vostra HD 147 con tutto lo speciale genio dello smanettamento in vostro possesso. Questa brillantezza sarà quindi disponibile istantaneamente al giro della manopola

ODEL. Per esempio, quando girate la manopola MODEL per caricare il modello

Plexi-45, avrete il vostro Plexi-45 personale, con i controlli impostati sulla vostra personalissima versione! Ecco come funziona:

Scegliete un Amp Model, cambiate il cab se volete, impostate controlli di amp, ecc. Quando siete soddisfatti di quel che avete, premete e tenete premuta la manopola

ODEL stando attenti a non girarla. Dopo circa 5 secondi, la spia del modello

selezionato inizierà a lampeggiare e potete lasciare. Le vostre impostazioni custom sono state salvate.

Usando il MIDI, potete personalizzare un intero mucchio di altri controlli e memorizzarli con l’Amp Setup. date un’occhiata all’Appendice MIDI per i dettagli sui messaggi di “controllo continuo” che pilotano ciascuno di questi parametri. Dopo aver fatto le modifiche via MIDI, potete salvare il risultato sotto forma di Amp Default.

I parametri Amp accessibili via MIDI includono:

Drive Compression Gain Reverb Model

Bass Compression Threshold Reverb Decay

Mid Comp Enable Reverb Tone

Treble Gate Threshold A.I.R. II Model

Presence Gate Decay Time Cabinet Model

Channel Volume Attivazione Noise Gate Volume PRE/POST

2• 9

Al lavoro • Speaker Cabinet Basics

Speaker Cabinet Basics

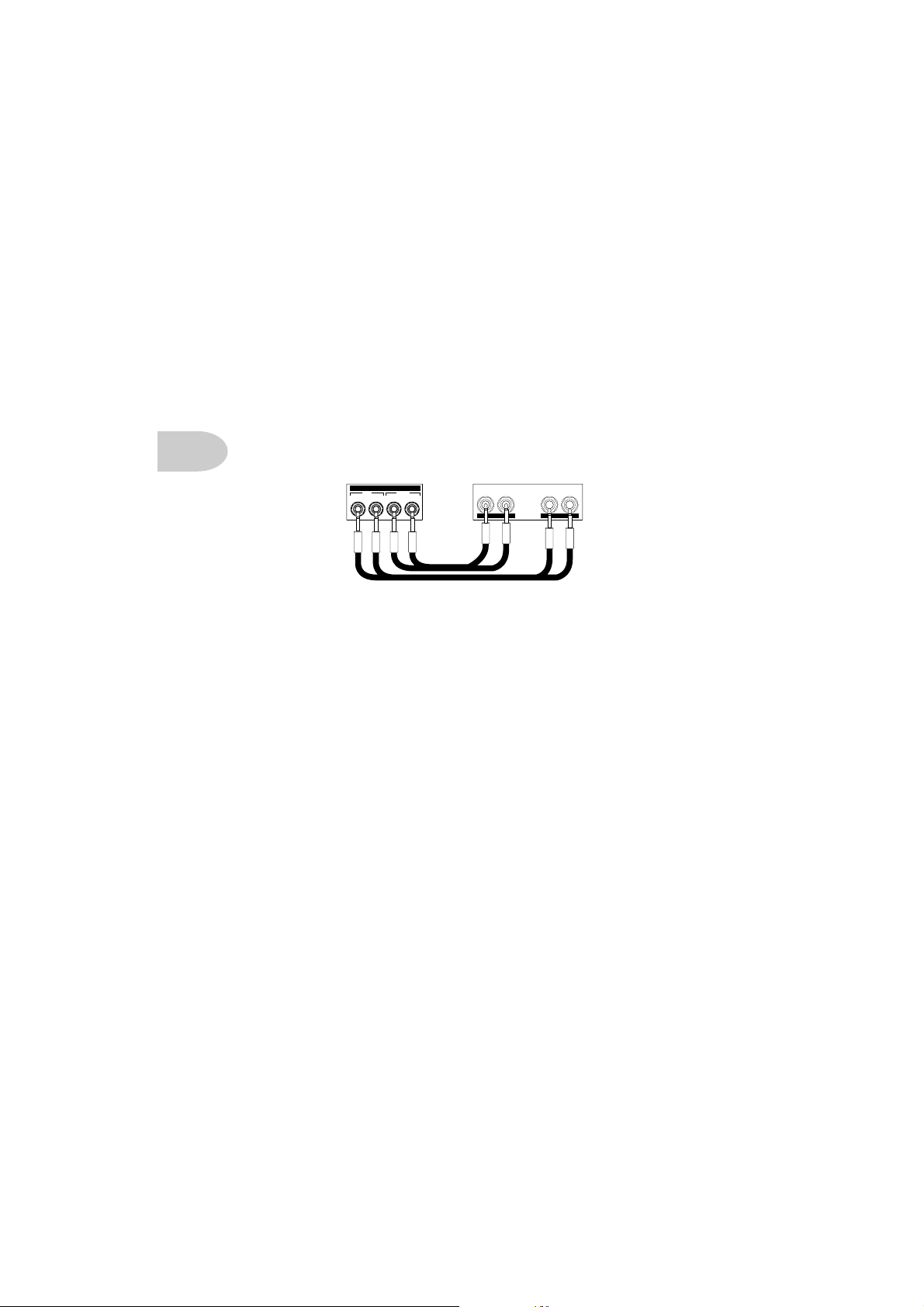

Be sure to turn the amplifier off when connecting or disconnecting speaker cables and

2• 10

cabinets. (This protects both the amplifier and the speakers.)

Use only heavy gauge, unshielded cables for hooking up speaker cabinets. (Do not use standard guitar cables to connect speaker cabinets, as they will degrade your sound.)

Take a Load Off!

While you would never want to operate a tube amplifier without a load (that means without speakers attached), operating the HD 147 without a load is OK! You do not need to have speakers connected to the amplifier in order to use the balanced Direct Outputs.

Volume Levels

Exercise some common sense about volume levels. The HD 147 can drive four 4x12 cabinets with power to spare, so it’s got enough juice to fry the speakers of most setups if you really tried. If you see the speakers practically jump out through the speaker grille, back off on the HD 147’s Master Volume a wee bit to get things back into the realm of reasonable operational levels. Also understand that Line 6 cannot be liable for replacement of speakers damaged by abuse. So, feel free to crank it up, but do it with a bit of sense and some regard for y our speakers.

Setting the 4/16/18 Ohm Switch

It’s important that you set your HD 147’s rear panel 4/8/16 OHM switch to match the impedance of the cabinets that you are driving. You must match impedance to get the full volume and response, and to avoid overheating and shutting down the power amplifiers.

Sometimes the correct setting of the 4/8/16 OHM switch may not be immediately obvious. While most modern speaker cabinets (Like the Line 6 4x12) will clearly label their jacks with the impedance load that the speakers present to an amplifier, some vintage cabinets don’t include impedance labeling. There are, fortunately, some general rules of thumb that you can usually rely on:

The first thing to know is that, due to the magical nature of electricity, the impedance load that a speaker cabinet creates depends on (1) the impedance of each speaker and (2) whether these speakers are hooked up in series or parallel. Series means that the speakers are wired up to the speaker jack in their cabinet so that electricity coming into

Al lavoro • Speaker Cabinet Basics

the jack from your HD 147 flows first into one speaker, and then into the next. Parallel means that the speakers are wired so that each has a direct connection to the jack, giving them each a direct connection to the electrical power supplied by your HD 147.

Typically, 2x12 cabinets are loaded with 8 ohm speakers. If they operate in mono, their internal wiring is generally done in parallel for a 4 ohm load. If they have a stereo option, this splits the speakers so that each acts as an 8 ohm load.

• To use the HD 147 with this typical 2x12 cabinet in mono, you’d set the HD 147’s 4/ 8/16 OHM switch to 4 ohms and connect only the HD 147’s left/mono output to the single mono input of the cabinet.

• For stereo HD 147 operation with this typical 2x12 cabinet, you’d set the HD 147’s 4/8/16 OHM switch to 8 ohms and connect cables from HD 147’s left output to the speaker cabinets left input, and from HD 147’s right output to the speaker cabinet’s right input.

Most 4x12 cabinets are loaded with 16 ohm speakers. When they operate in mono, their internal wiring is generally done in a combination parallel/series configuration that adds up to a 16 ohm load. If they have a stereo option, this configures the speakers left/right so that each side acts as an 8 ohm load.

Line 6 4x12 cabs are loaded with 8 ohm speakers wired for a 4 or 16 ohm load when running stereo, and either 2 or 8 ohms in mono.

If you connect two cabinets that have the same impedance to the two Left jacks of your HD 147 or the two right jacks (but not one each to left and right), that side of the HD 147’s power amp will be connected to the speakers in parallel, and the result will be an ohm load that is one half of the impedance of one speaker cabinet alone. For instance, if two 16 ohm 4x12 cabinets are connected to the left outputs (or the right ones) of your HD 147, the impedance of the combined cabinet setup is 8 ohms, and you should set the HD 147 rear panel 4/8/16 OHM switch to this setting.

2• 11

See the following pages for illustrations of typical setups.

Al lavoro • Speaker Cabinet Basics

2• 12

Hooking up your HD 147 in mono with single 4x12

OUTPUT

IMPEDANCE

OHMS

4816

SPEAKER OUTS / CLASS 2 WIRING

RIGHT LEFTRIGHT

160 WATTS MAX PER SPEAKER

RIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

LEFT– MONO –

320 MAX WATTS TOTAL MONO

LEFT/ MONO

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

Hooking up your HD 147 in stereo with single 4x12

OUTPUT

IMPEDANCE

OHMS

4816

N222

SPEAKER OUTS / CLASS 2 WIRING

RIGHT LEFTRIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

Hooking up your HD 147 in side by side stereo with two 4x12s

SPEAKER OUTS / CLASS 2 WIRING

RIGHT LEFTRIGHT

LEFT/ MONO

RIGHT

N222 N222

LEFT– MONO –

320 MAX WATTS TOTAL MONO160 WATTS MAX PER SPEAKER

LEFT/

MONO

RIGHT

OUTPUT

IMPEDANCE

OHMS

4816

320 MAX WATTS TOTAL MONO160 WATTS MAX PER SPEAKER

160 WATTS MAX PER SPEAKER

RIGHT

LEFT– MONO –

320 MAX WATTS TOTAL MONO

LEFT/ MONO

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

N222

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

Hooking up your HD 147 in stacked stereo with two 4x12s

OUTPUT

IMPEDANCE

OHMS

4816

SPEAKER OUTS / CLASS 2 WIRING

RIGHT LEFTRIGHT

LEFT– MONO –

Al lavoro • Speaker Cabinet Basics

2• 13

Hooking up your HD 147 to a single 2x12 in stereo.

RIGHT LEFTRIGHT

STEREO - 8

USE BOTH JACKS

80 WATTS MAX PER SPEAKER

SPEAKER OUTS / CLASS 2 WIRING

LEFTRIGHT

N222

MONO - 4

THIS JACK ONLY

160 WATTS TOTAL MONO

OUTPUT

IMPEDANCE

OHMS

4816

160 WATTS MAX PER SPEAKER

RIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

160 WATTS MAX PER SPEAKER

RIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

LEFT– MONO –

320 MAX WATTS TOTAL MONO

LEFT/ MONO

N222

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

320 MAX WATTS TOTAL MONO

LEFT/ MONO

N222

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

Hooking up your HD 147 in side by side stereo with two 2x12s.

RIGHT LEFTRIGHT

LEFTRIGHT

MONO - 4

THIS JACK ONLY

160 WATTS TOTAL MONO

SPEAKER OUTS / CLASS 2 WIRING

N222

STEREO - 8

USE BOTH JACKS

80 WATTS MAX PER SPEAKER

STEREO - 8

USE BOTH JACKS

80 WATTS MAX PER SPEAKER

OUTPUT

IMPEDANCE

OHMS

4816

LEFT– MONO –

LEFTRIGHT

MONO - 4

THIS JACK ONLY

160 WATTS TOTAL MONO

N222

Al lavoro • Speaker Cabinet Basics

HD 147 through four 4x12s

2• 14

160 WATTS MAX PER SPEAKER

RIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

160 WATTS MAX PER SPEAKER

RIGHT

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

OUTPUT

IMPEDANCE

OHMS

4816

RIGHT LEFTRIGHT

320 MAX WATTS TOTAL MONO

LEFT/ MONO

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

320 MAX WATTS TOTAL MONO

LEFT/ MONO

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

SPEAKER OUTS / CLASS 2 WIRING

160 WATTS MAX PER SPEAKER

N222

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

160 WATTS MAX PER SPEAKER

N222

4 PER SIDE STEREO

2 MONO (LEFT ONLY)

RIGHT

LEFT– MONO –

320 MAX WATTS TOTAL MONO

LEFT/ MONO

N222

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

320 MAX WATTS TOTAL MONO

LEFT/ MONO

16 PER SIDE STEREO

8 MONO (LEFT ONLY)

N222

Controlli sul pannello posteriore

Al lavoro • Controlli sul pannello posteriore

16 17 18 19 20 21

EFFECTS LOOP

SEND

(MONO) RIGHT LEFT (MONO) RIGHT

LEFT– MONO –

RETURN

PHONES

OUTPUT

IMPEDANCE

OHMS

4816

connect FBV Class Foot Controller here

(not compatible with Floor Board or FB4)

PEDAL

SPEAKER OUTS / CLASS 2 WIRING

RIGHT LEFTRIGHT

MIDI OUTMIDI IN LEFT

16. Phones: Mantenete il silenzio nella casa collegando le vostre cuffie alla presa Phones—collegando le cuffie si disabilitano le uscite speaker. La manopola Master

regola il livello di uscita quando state usando le cuffie—Assicuratevi di abbassare la manopola quando passate da “headphones” a “speakers” per esser certi di non stordirvi inaspettatamente col volume.

17. Pedal: Collegate qui il cavo RJ-45 fornito per FBV o FBV Shortboard. Il Capitolo 5 ha tutti i dettagli completi.

18. MIDI In & MIDI Out: Collegate qui cavi MIDI standard. HD 147 invia e riceve sempre sul Canale MIDI 1. Ved. l’Appendice MIDI per maggiori dettagli.

XLR OUTPUTS - PIN 2 HOT

LEVEL TRIM

-22dBu +4dBu

GROUND

LIFT

RIGHT LEFT/MONO

2• 15

+ 48 hidden pages
