B 60 W

www.kaercher.com

Deutsch 3 English 23 Français 42 Italiano 62 Nederlands 83 Español 103 Português 123 Dansk 145 Norsk 164 Svenska 183 Suomi 202 Ελληνικά 221 Türkçe 243 Русский 263 Magyar 286 Čeština 306 Slovenščina 326 Polski 346 Româneşte 367 Slovenčina 387 Hrvatski 407 Srpski 427 Български 447 Eesti 468 Lietuviškai 487 Latviešu 507 Українська 527

59631030 03/11

Lesen Sie vor der ersten Benut-

Deutsch

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

zung Ihres Gerätes diese Origi-

Inhaltsverzeichnis

Sicherheitshinweise DE - 1

Funktion DE - 1

Bestimmungsgemäße Verwendung

Umweltschutz DE - 2

Bedien- und Funktionselemente

Vor Inbetriebnahme DE - 5

Betrieb DE - 6

Anhalten und abstellen DE - 10

Transport DE - 12

Lagerung DE - 12

Pflege und Wartung DE - 12

Störungen DE - 16

Zubehör DE - 19

Technische Daten DE - 21

CE-Erklärung DE - 22

Garantie DE - 22

Ersatzteile DE - 22

DE - 2

DE - 3

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr.

5.956-251 und handeln Sie danach. Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 2% zugelassen.

Bei Arbeiten an Stellen mit einer Steigung/ Gefälle zwischen 2-10 % muss zur Erhöhung Ihrer Sicherheit der Anbausatz (ABS) Zusatzbremse 2.640-376 installiert sein.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind. Während des Betriebes darf der Schlüsselschalter nicht auf „O“ gestellt werden. Bei Gefahr Not-Aus-Taster drücken.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Not-Aus-Taster

Für eine sofortige Außerbetriebnahme aller Funktionen.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

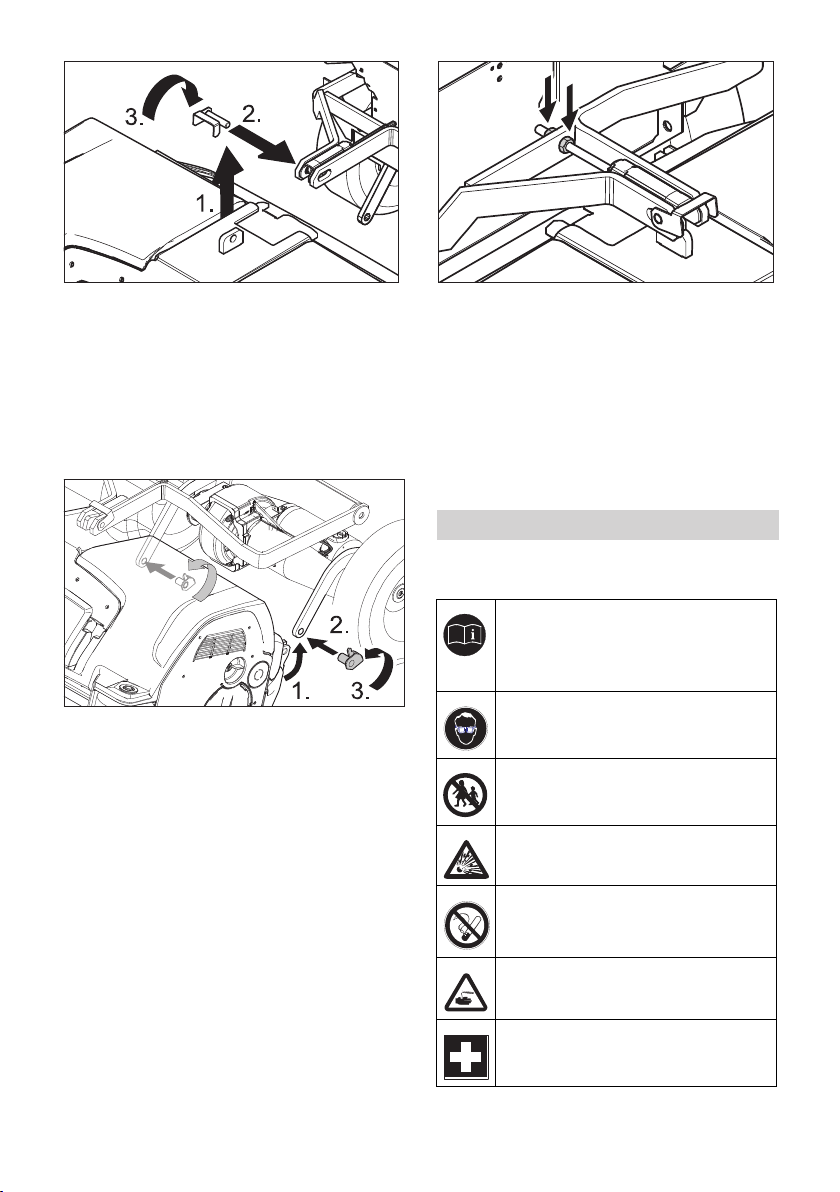

Symbole auf dem Gerät

Verletzungsgefahr durch Quetschen. Tank beim Herunterschwenken nur in diesem Bereich halten.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung oder zum Polieren von ebenen Böden eingesetzt.

– 1

3DE

– Es kann durch Einstellen der Wasser-

menge, des Anpressdrucks der Bürsten und der Schmutzwasserabsaugung leicht an die jeweilige Reinigungsaufgabe angepasst werden.

– Eine Arbeitsbreite von 550 mm und ein

Fassungsvermögen der Frischwassertanks von 60 l und des Schmutzwassertanks von 55 l ermöglichen eine effektive Reinigung bei hoher Einsatzdauer.

– Das Gerät ist selbstfahrend, der Fahr-

motor wird von vier Batterien gespeist.

– Die Batterien können mittels Ladegerät

an einer 230-V-Steckdose geladen werden.

– Batterie und Ladegerät ist bei den Pa-

ckage-Varianten bereits integriert.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühlhäusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist nicht für den Einsatz in ex-

plosionsgefährdeten Umgebungen geeignet.

– Mit dem Gerät dürfen keine brennbaren

Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden.

Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen.

– Das Gerät ist für den Betrieb auf Flä-

chen mit einer Steigung von bis zu 2% zugelassen.

Bei Arbeiten an Stellen mit einer Steigung/Gefälle zwischen 2-10 % muss zur Erhöhung Ihrer Sicherheit der Anbausatz (ABS) Zusatzbremse 2.640-

376.0 installiert sein.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

4 DE

– 2

Bedien- und Funktionselemente

1 Bedienpult 2 Schubbügel 3 Fahrhebel 4 Ablassschlauch Schmutzwasser 5 Anschlusskabel für Ladegerät (nur Vari-

ante Pack)

6 Saugschlauch

7 Pedal zum Betätigen der Feststellbrem-

se (Option) 8 Ladegerät (nur Variante Pack) 9 Elektronik und Sicherungen 10 Schrauben Elektronikabdeckung 11 Saugbalken *

– 3

5DE

12 Kreuzgriffe zum Befestigen des Saug-

balkens

13 Kreuzgriffe zum Austauschen der

Sauglippen

14 Pedal zum Anheben/Absenken des

Reinigungskopfes

15 Flügelmuttern zum Neigen des Saug-

balkens

16 Hebel zum Einstellen des Bürsten-An-

pressdrucks 17 Typenschild 18 Saugbalkenaufhängung 19 Füllstandsanzeige Frischwasser 20 Grobschmutzbehälter (nur BR) 21 Regulierknopf Wassermenge 22 Batterie (nur Pack-Variante) 23 Bürstenwalzen (BR-Variante), Schei-

benbürsten (BD-Variante) * 24 Reinigungskopf * 25 Hauptsicherung F1 26 Hebel Saugbalkenabsenkung 27 Deckel Schmutzwassertank 28 Flusensieb 29 Einfüllstutzen Frischwassertank 30 Frischwassertank 31 Schmutzwassertank 32 Dosiereinrichtung für Schmutzwasser 33 Verschluss Frischwassertank 34 Verriegelung des Tanks 35 Abdeckung Luftkanal (fest montiert,

Entfernung nur durch Fachpersonal) 36 2,5 l Reinigungsmittelflasche * 37 Saugschlauch Reinigungsmittel (nur

Version Dose)

* nicht im Lieferumfang

Bedienpult

1 Schlüsselschalter 2 Infobutton 3 Display zur Anzeige von

- Batteriezustand

- Reinigungsgeschwindigkeit

- Bürstendrehzahl

- WDB-Funktion

- Betriebsstunden

- Geschwindigkeit

- Reinigungsmitteldosierung (nur Version Dose)

- Hersteller

- Programmversion

4 Kontrolllampe (rot), leuchtet bei leeren

Batterien

5 Kontrolllampe (rot), leuchtet bei leerer

Reinigungsmittelflasche (nur Version Dose)

6 Kontrollleuchte (rot), leuchtet bei über-

lasteten Bürsten

7 Kontrolllampe (grün), leuchtet bei Was-

serzugabe

8 Kontrolllampe (grün), leuchtet bei

Saugbetrieb

9 Not-Aus-Taster (durch Drehen entrie-

geln)

6 DE

– 4

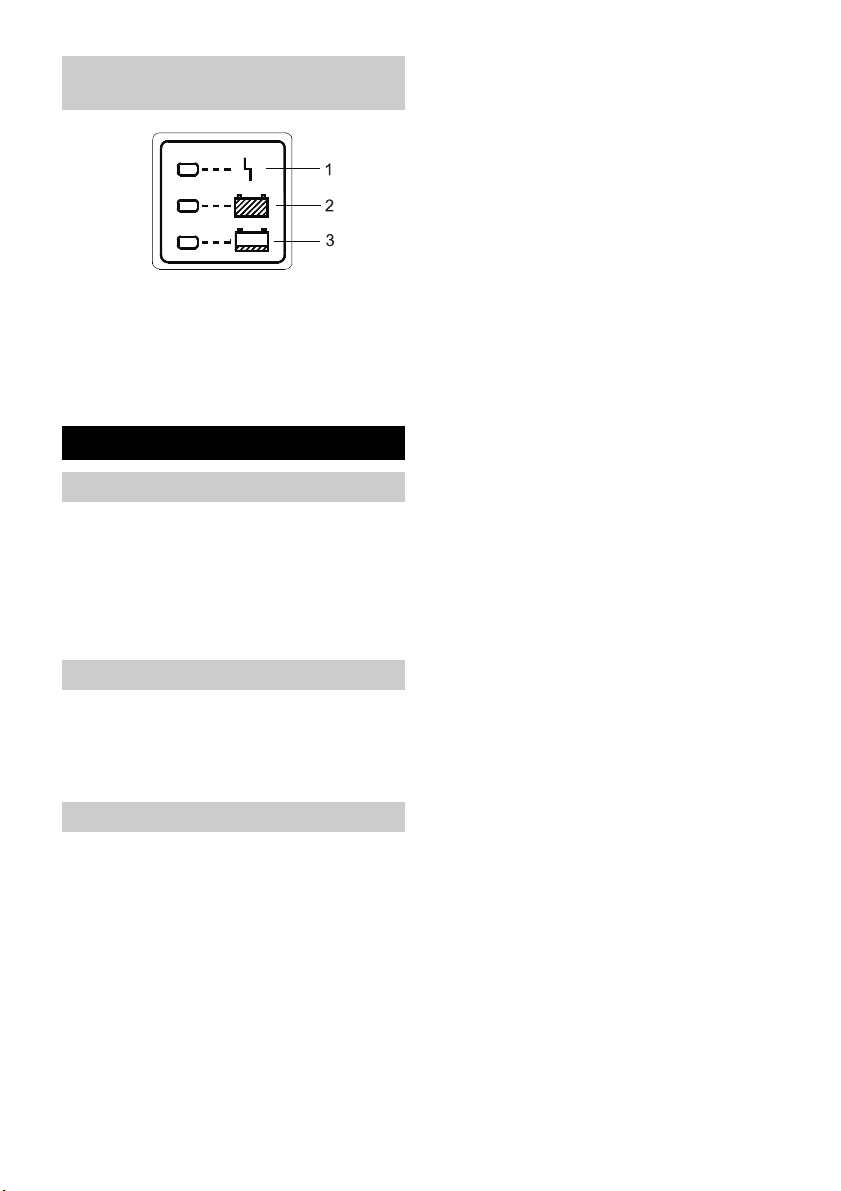

Ladegerät (nur Variante Pack)

1 rote LED leuchtet = Störung Ladegerät/

Batterie, Kundendienst benachrichtigen 2 grüne LED leuchtet = Batterien voll 3 gelbe LED leuchtet = Batterien werden

geladen

Vor Inbetriebnahme

Bürsten montieren

BD Variante

Vor Inbetriebnahme müssen die Scheibenbürsten montiert werden (siehe „Wartungsarbeiten“).

BR Variante

Die Bürsten sind montiert.

Batterien einbauen

Bei der Variante „Pack“ sind die Batterien bereits eingebaut Bei den anderen Varianten müssen die Batterien eingegaut werden (siehe „Pflege und Wartung / Batterien einsetzen und anschließen“).

Batterie laden

 Gefahr

Explosionsgefahr. Das Laden von Nassbatterien ist nur bei geöffneter Haube erlaubt.

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so werden die Bürstenmotoren und die Turbine ausgeschaltet. Auf dem Bedienpult leuchtet die Batteriezustandsanzeige in diesem Fall rot. Ab diesem Moment ist nur noch Fahrbetrieb möglich.

 Gerät direkt zur Ladestation fahren, da-

bei Steigungen vermeiden.

Hinweis

Beim Einsatz von anderen Batterien (z. B. anderer Hersteller) muss der Tiefentladungsschutz für die jeweilige Batterie vom Kärcher-Kundendienst neu eingestellt werden.

 Gefahr

Verletzungsgefahr durch elektrischen Schlag. Stromleitungsnetz und Absicherung beachten, siehe „Ladegerät“. Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden. Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den Ladevorgang selbstständig. Alle Funktionen des Gerätes werden während des Ladevorgangs automatisch unterbrochen.

Ladevorgang Variante Pack

 Netzstecker am Anschlusskabel in

Steckdose stecken.

Ladevorgang ohne eingebautes Ladegerät

 Schmutz- und Frischwassertank lee-

ren.

 Verriegelung des Tanks lösen und Tank

hochschwenken.

 Batteriestecker abziehen und mit dem

Ladekabel verbinden.

 Ladegerät mit dem Netz verbinden und

einschalten.

Wartungsarme Batterien (Nassbatterien)

 Eine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben, den richtigen Säurestand beachten. Batterie ist entsprechend gekennzeichnet.

몇 Warnung

Verätzungsgefahr!

– 5

7DE

– Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säure-

austritt führen.

– Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften

beachten, um Verletzungen und die

Zerstörung von Kleidung zu verhindern.

– Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspü-

len.

Vorsicht

Beschädigungsgefahr!

– Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser

(EN 50272-T3) verwenden.

– Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst er-

lischt jede Garantie.

몇 Warnung

Bei Package-Geräten im Ersatzfall nur wartungsfreie Batterien verwenden.

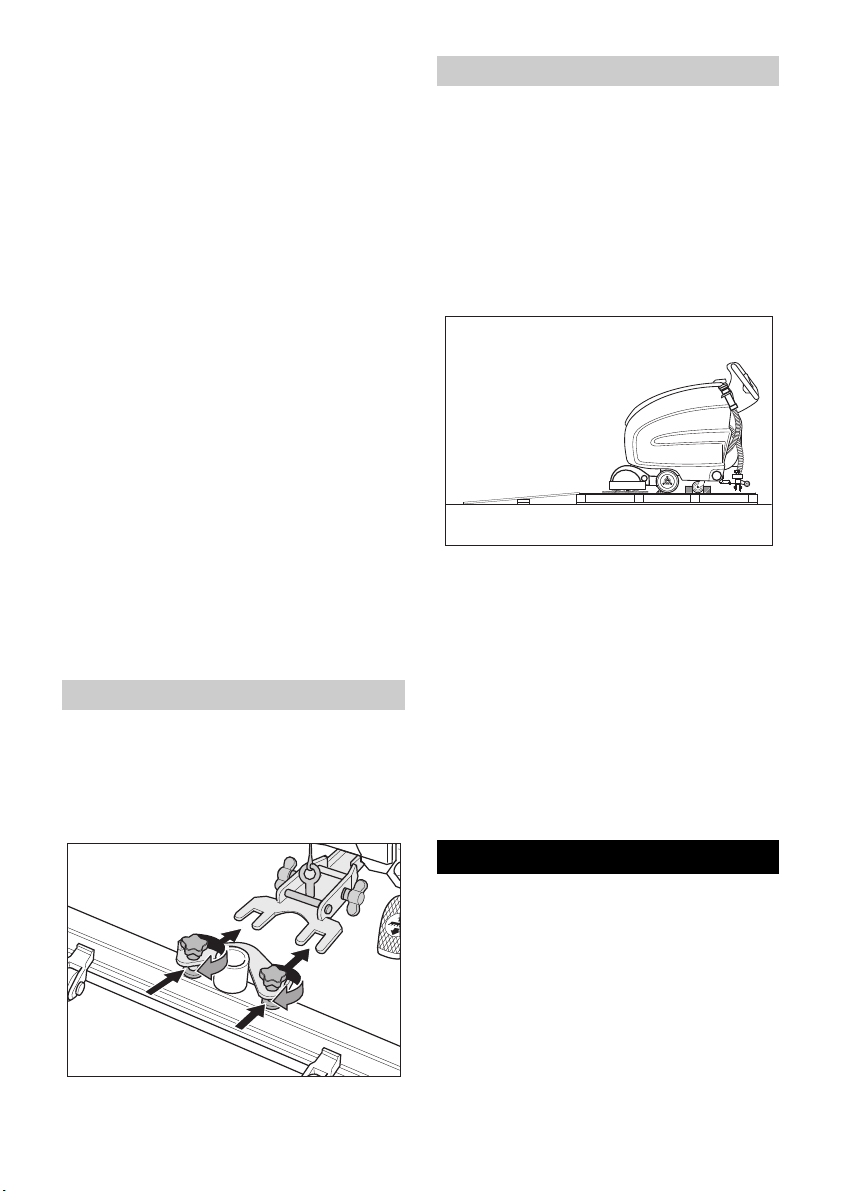

Saugbalken montieren

 Saugbalken so in Saugbalkenaufhän-

gung einsetzen, dass das Formblech

über der Aufhängung liegt.

 Kreuzgriffe festziehen.

 Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

 Rampe mit Nägeln an der Palette be-

festigen.

 Kurze Bretter zur Abstützung unter die

Rampe legen.

 Holzleisten vor den Rädern entfernen.  Reinigungskopf mit Pedal anheben und

Kartonage entfernen.

 Schlüsselschalter auf „1“ stellen.  Fahrhebel betätigen und Gerät lang-

sam von der Rampe herunterfahren.

 Schlüsselschalter auf „0“ stellen.

Betrieb

 Gefahr

Verletzungsgefahr. Fußpedale immer nur mit einem Fuß treten. Der andere Fuß muss fest und sicher auf dem Boden stehen bleiben. Für eine sofortige Außerbetriebnahme aller Funktionen roten Not-AusTaster drücken.

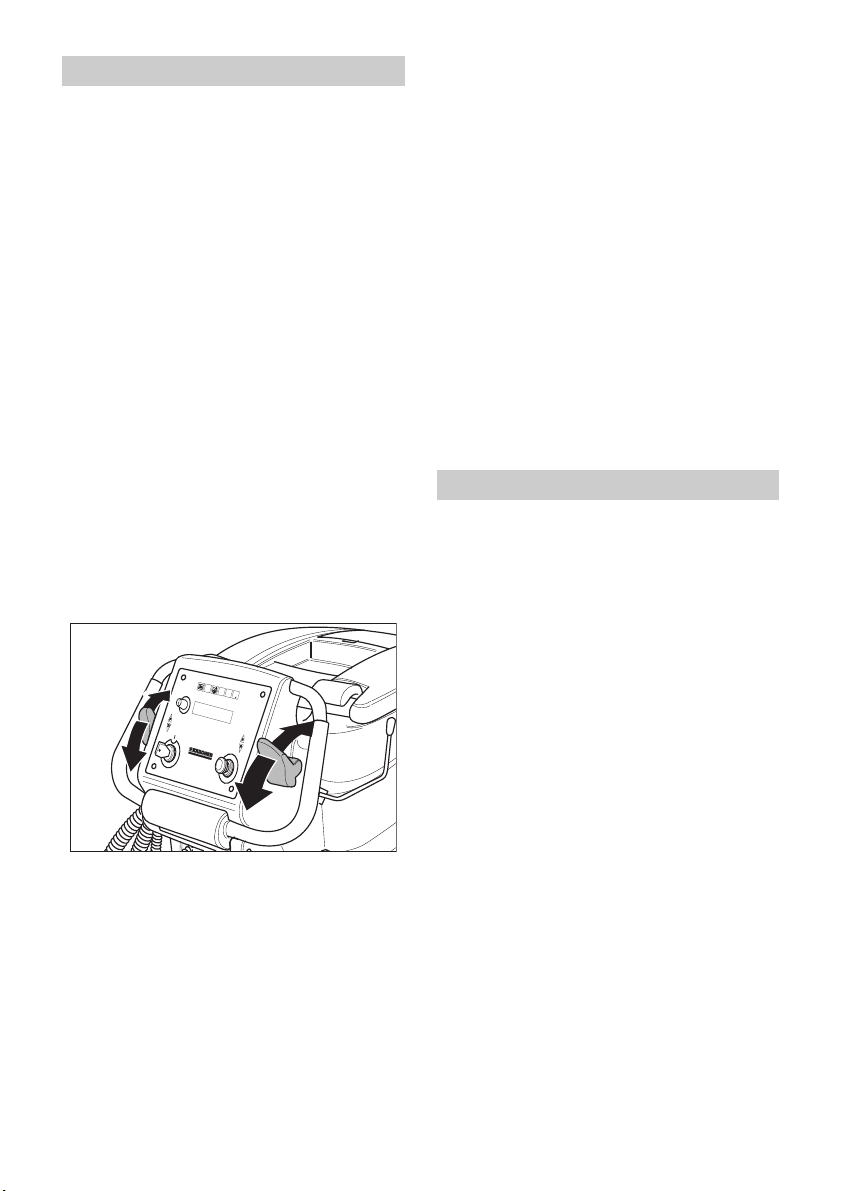

Fahren

 Saugschlauch aufstecken.

Abladen

 Gefahr

Verletzungsgefahr. Für eine sofortige Außerbetriebnahme aller Funktionen roten Not-Aus-Taster drücken.

 Batterien einsetzen und anschließen

(siehe „Vor Inbetriebnahme“).

8 DE

Vorsicht

Beschädigungsgefahr. Zum Rückwärtsfahren muss der Saugbalken angehoben werden.

Hinweis

Das Gerät ist so aufgebaut, dass der Reinigungskopf rechts übersteht. Dies ermöglicht ein übersichtliches, randnahes Arbeiten.

 Not-Aus-Taster durch Drehen entrie-

geln.

– 6

 Schlüssel in Schlüsselschalter am Be-

dienpult stecken und auf „1“ drehen.  Feststellbremse (Option) lösen, dazu

Pedal nach unten drücken und nach

links bewegen. Dann Pedal nach oben

gehen lassen.  Gerät fahren.

Vorwärts:

Fahrhebel nach vorne drücken.

Rückwärts:

Fahrhebel nach hinten drücken.

Hinweis

Gerät bewegt sich erst, wenn der Fahrhebel um 15° bewegt wird.

 Arbeitsgeschwindigkeit einstellen.

– Vorwärts:

Infobutton im Uhrzeigersinn drehen, bis

„CleanSpd Fwd=xxx%“ angezeigt wird.

– Rückwärts:

Infobutton im Uhrzeigersinn drehen, bis

„CleanSpd Rev=xxx%“ angezeigt wird.

Hinweis

Das Display schaltet 10 Sekunden nach der letzten Betätigung des Infobuttons auf Batterieanzeige um.

– Infobutton kurz drücken – Anzeige

blinkt.

– Geschwindigkeit durch Drehen des In-

fobuttons einstellen. Der Wert ist zwi-

schen 30% und 100% in 10%-Schritten

einstellbar.

– Infobutton Drücken um den eingestell-

ten Wert zu bestätigen.  Gerät anhalten: Fahrhebel loslassen.

Betriebsstoffe einfüllen

Frischwasser

 Deckel öffnen.  Frischwasser (maximal 60 °C) bis zur

Unterkante des Einfüllstutzens einfüllen.

 Deckel schließen.

Reinigungsmittel

몇 Warnung

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reingungsmitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden.

Empfohlene Reinigungsmittel:

Anwendung

Unterhaltsreinigung aller wasserbeständigen Böden

Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)

Unterhaltsreinigung und Grundreinigung von Industriefußböden

Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen

Unterhaltsreinigung von Fliesen im Sanitärbereich

Reinigung und Desinfektion im Sanitärbereich

Entschichtung aller alkalibeständigen Böden (z. B. PVC)

Entschichtung von Linoleumböden

Reinigungsmittel

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

– 7

9DE

Variante mit Dosiereinrichtung „Dose“

Dem Frischwasser wird auf dem Weg zum Reinigungskopf durch eine Dosiereinrichtung Reinigungsmittel zudosiert.

Hinweis

Mit der Dosiereinrichtung kann maximal 3% Reinigungsmittel zudosiert werden. Bei höherer Dosierung muss das Reinigungsmittel in den Frischwassertank gegeben werden.

 Flasche mit Reinigungsmittel in die Hal-

terung hinter dem Bedienpult stellen.

 Deckel der Flasche abschrauben.  Saugschlauch der Dosiereinrichtung in

die Flasche stecken.

Hinweis

Bei leerem Frischwassertank wird die Zudosierung des Reinigungsmittels abgestellt. Der Reinigungskopf arbeitet ohne Flüssigkeitszufuhr weiter. Bei leerem Reinigungsmittelkanister wird die Zudosierung ebenfalls abgestellt.

Varianten ohne Dossiereinrichtung Dose

 Reinigungsmittel in den Frischwasser-

tank zugeben.

Einstellungen

Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erreicht ist.

Reinigungsmitteldosierung einstellen

 Infobutton im Uhrzeigersinn drehen, bis

„RM - Dosierung“ oder „RM - Dosing“angezeigt wird.

 Infobutton kurz drücken – Anzeige

blinkt.

 Reinigungsmitteldosierung durch Dre-

hen des Infobuttons einstellen (0,5% bis 3%).

 Infobutton drücken um den eingestell-

ten Wert zu bestätigen.

Hinweis

Soll dem Wasser kein Reinigungsmittel zudosiert werden, muss die Dosierung auf 0% gestellt werden.

Saugbalken absenken

 Hebel nach unten drücken; der Saug-

balken wird abgesenkt und die Saugturbine eingeschaltet.

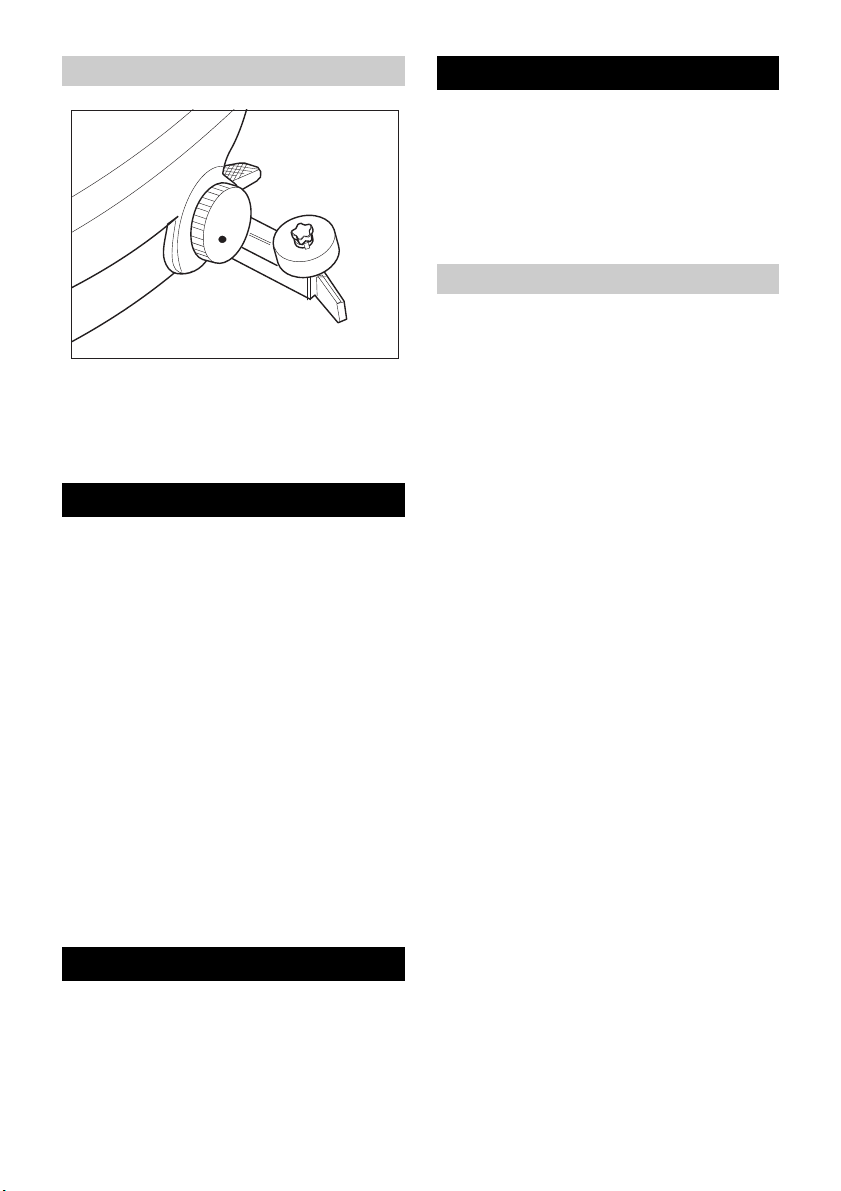

Wassermenge einstellen

 Wassermenge entsprechend der Ver-

schmutzung des Bodenbelages am Re-

gulierknopf einstellen.

Hinweis

Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermenge

10 DE

Hinweis

Zum Reinigen von gefliesten Böden geraden Saugbalken so einstellen, dass nicht im rechten Winkel zu den Fugen gereinigt wird. Zur Verbesserung des Absaugergebnisses können Schräglage und Neigung des Saugbalkens eingestellt werden (siehe „Saugbalken einstellen“).

Bürstendrehzahl einstellen

 Infobutton im Uhrzeigersinn drehen, bis

„FACT“ angezeigt wird.

 Infobutton kurz drücken – Anzeige

blinkt.

– 8

 Bürstendrehzahl durch Drehen des In-

fobuttons einstellen:

– „...Power“ - hohe Drehzahl (100%). – „...Whisper“ - mittlere Drehzahl (60%). – „...Fine“ - niedrige Drehzahl (40%).

 Infobutton drücken um den eingestell-

ten Wert zu bestätigen.

Reinigungskopf einschalten

Vorsicht

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

 Pedal nach unten drücken, nach links

bewegen und nach oben gehen lassen.

Der Reinigungskopf wird abgesenkt

und der Bürstenmotor läuft automatisch

an.

ziert den Energiebedarf und den Verschleiß der Bürsten. Bei Maschinenstopp und Überlastung bleiben die Bürstenmotoren stehen.

Vorsicht

Bodenbeschädigung durch zu hohen Anpressdruck. Erste Polierversuche mit geringem Anpressdruck durchführen. Anpressdruck bei Bedarf erhöhen, bis das gewünschte Polierergebnis erzielt wird.

Saugbalken einstellen

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden.

 Kreuzgriffe lösen.  Saugbalken drehen.

 Bürsten-Anpressdruck am Hebel ein-

stellen.

Hinweis

Erste Reinigungsversuche mit geringem Anpressdruck durchführen. Anpressdruck Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erzielt wird. Ein richtig eingestellter Anpressdruck redu-

 Kreuzgriffe festziehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

 Flügelmuttern lösen.  Saugbalken neigen.

– 9

11DE

 Flügelmuttern festziehen.

WDB ein-/ausschalten

Diese Funktion wird für den Betrieb des Anbausatzes Sprühsaugen (Zubehör) benötigt.  Infobutton im Uhrzeigersinn drehen, bis

„WDB-Funktion“ oder „WDB-Function“

angezeigt wird.

 Infobutton kurz drücken.  „ON“ oder „OFF“ durch Drehen des In-

fobuttons auswählen.  Infobutton drücken, um den eingestell-

ten Wert zu bestätigen.

Stand-by

Übersteigt eine Betriebspause 30 Minuten, geht das Gerät in Stand-by. Zur Erneuten Inbetriebnahme Schlüsselschalter kurz auf „0“ und anschließend wieder auf „1“ drehen.

 Schlüsselschalter am Bedienpult auf „0“

stellen und Schlüssel abziehen.

 Gegebenenfalls Batterie laden.

Schmutzwasser ablassen

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

 Ablassschlauch aus Halterung nehmen

und über einer geeigneten Sammeleinrichtung absenken.

Anhalten und abstellen

 Regulierknopf zum Einstellen der Was-

sermenge schließen.

 Fahrhebel loslassen.  Reinigungskopf anheben.  Kurz vorwärts fahren und Restwasser-

menge absaugen.  Saugbalken anheben.

Die Saugturbine läuft noch 5 Sekunden

nach, um Restwasser aus Saugbalken

und Saugschlauch abzusaugen.  Feststellbremse (Option) betätigen. Pe-

dal nach unten drücken und zur Fixie-

rung nach rechts bewegen.

12 DE

 Dosiereinrichtung zusammendrücken

oder knicken.

 Deckel der Dosiereinrichtung öffnen.  Schmutzwasser ablassen - durch Druck

oder Knickung Wassermenge regulieren.

 Schmutzwassertank mit klarem Wasser

ausspülen.

– 10

Frischwasser ablassen

 Deckel zur Entleerung des Frischwas-

sers lösen – nicht ganz abnehmen.

Wasser ablassen.  Zum Ausspülen des Frischwassertanks

Deckel mit Dichtung ganz abnehmen.

Transport

 Gefahr

Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zu 10% betrieben werden. Langsam fahren.

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Reinigungskopf anheben, um Beschä-

digung der Bürsten zu vermeiden.  Bürste herausnehmen, um Beschädi-

gung der Bürste zu vermeiden.

 Feststellbremse (Option) betätigen.  Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

 Gefahr

Verletzungsgefahr! Vor allen Arbeiten am Gerät Schlüsselschalter auf „0“ stellen , Schlüssel und Netzstecker des Ladegerätes ziehen.

 Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Wartungsplan

Nach jedem Betrieb

Vorsicht

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

 Schmutzwasser ablassen.  Schmutzwassertank mit klarem Wasser

ausspülen.

 Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

 Flusensieb prüfen, bei Bedarf reinigen.  Nur BR Variante: Grobschmutzbehälter

herausnehmen und leeren.

 Sauglippen und Abstreiflippen säubern,

auf Verschleiß prüfen und bei Bedarf austauschen.

 Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.

Monatlich

 Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten und mit Polfett einfetten. Auf festen Sitz der Verbindungskabel achten.

 Feststellbremse (Option) auf Funktion

prüfen.

 Dichtungen zwischen Schmutzwasser-

tank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.

 Bei nicht-wartungsfreien Batterien,

Säuredichte der Zellen überprüfen.

 Bürstentunnel reinigen (nur BR Varian-

te).

– 11

13DE

Jährlich

 Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

Wartungsarbeiten

Sauglippen austauschen oder wenden

 Saugbalken abnehmen.  Sterngriffe herausschrauben.

 Kunststoffteile abziehen.  Sauglippen abziehen.  Neue Sauglippen einschieben.  Kunststoffteile aufschieben.  Sterngriffe einschrauben und festzie-

hen.

Bürstenwalzen austauschen

 Reinigungskopf anheben.

Scheibenbürsten austauschen

 Reinigungskopf anheben.  Pedal Bürstenwechsel über den Wider-

stand hinaus nach unten drücken.

 Scheibenbürste seitlich unter dem Rei-

nigungskopf herausziehen.

 Neue Scheibenbürste unter den Reini-

gungskopf halten, nach oben drücken und einrasten.

Spritzschutz einstellen

 Beide Schrauben lösen.  Beide Zugfedern in gewünschte Positi-

on verschieben.

 Sptitzschutz ausrichten.  Beide Schrauben festziehen.

Reinigungskopf einbauen

 Schraube zur Verriegelung des Tanks

lösen und Tank hochschwenken.

 Verriegelung des Lagerdeckels lösen.  Lagerdeckel nach unten drücken und

abziehen.

 Bürstenwalze herausziehen.  Neue Bürstenwalze einsetzen.  Lagerdeckel in umgekehrter Reihenfol-

ge wieder befestigen.  Vorgang auf der gegenüberliegenden

Seite wiederholen.

14 DE

– 12

 Lasche in der Mitte des Reinigungs-

kopfs zwischen die Gabel im Hebel einsetzen.

 Hebel am Pedal zum Anheben/Absen-

ken so ausrichten, dass die Bohrungen in Hebel und Reinigungskopf übereinstimmen.

 Haltestift durch die Bohrungen stecken

und Sicherungsblech nach unten schwenken.

 R-Reinigungskopf: Sterngriff heraus-

drehen und Deckel herausziehen.  D-Reinigungskopf: Deckel auf dem Rei-

nigungskopf abnehmen.  Reinigungskopf mittig vor das Gerät le-

gen.  Stromversorgungskabel des Reini-

gungskopfs mit dem Gerät verbinden

(gleiche Farben müssen aufeinander-

treffen).  R-Reinigungskopf: Deckel einschieben

und festschrauben.  D-Reinigungskopf: Deckel aufsetzen

und einrasten.  Schlauchkupplung am Reinigungskopf

mit dem Schlauch am Gerät verbinden.

 Schubstange in der Halterung am Rei-

nigungskopf ausrichten.

 Haltestift von rechts durch die Bohrun-

gen stecken und Sicherungsblech nach unten schwenken.

 Vorgang mit der Schubstange auf der

Gegenseite wiederholen.

Hinweis

Beide Haltestifte an den Schubstangen werden von der gleichen Seite aus durch die Halterungen geschoben (nicht spiegelbildlich).

 Muttern der Verstellschraube lösen und

Reinigungskopf so ausrichten, dass beide Bürstenwalzen gleichmäßig den Boden berühren.

– 13

15DE

 Muttern der Verstellschraube wieder

anziehen.

Reinigungskopf ausbauen

Der Ausbau erfolgt in umgekehrter Reihenfolge wir der Einbau.

Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten

Augenschutz tragen

Kinder von Säure und Batterien fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Batterie einsetzen und anschließen

Bei der Variante BAT-Package ist die Batterie bereits eingebaut.  Verriegelung des Tanks lösen und Tank

hochschwenken.

 Batterien zum Reinigungskopf hin bün-

dig in die Wanne einsetzen und Befestigungswinkel hinter den Batterien festschrauben.

 Batteriepole mit Polfett einfetten.  Pole mit den beiliegenden Verbin-

dungskabeln verbinden.

몇 Warnung

Auf richtige Polung achten.

 Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-) klemmen.

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

16 DE

몇 Warnung

Verletzungsgefahr durch Quetschen. Tank beim Herunterschwenken nur in diesem Bereich halten.

 Wassertank nach vorne schwenken.

몇 Warnung

Vor Inbetriebnahme des Gerätes Batterie aufladen.

– 14

Empfohlene Batterien

Hersteller, KärcherBestell-Nr.

DETA

6.654-130

DETA 24 V PzS 170 (5), war-

DETA

6.654-089

SONNENSCHEIN

TROJAN T-145, wartungsarm, 205

Empfohlene Ladegeräte

Hersteller, Kärcher-Bestell-Nr.

KÄRCHER

6.654-072.0

Beschreibung

24 V GtV 180 DTP, wartungsfrei, 180 Ah, 4 x 6 V

tungsarm, 170 Ah, 4 x 6 V

24 V GiV 160 DT, wartungsfrei, 160 Ah, 4 x 6 V

020 8517 405, wartungsarm, 175 Ah, 4 x 6 V

Ah, 4 x 6 V

Beschreibung

Charger 2425 für wartungsarme Batterien, 24 V

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr:  Frisch- und Schmutzwassertank ent-

leeren.

 Gerät in einem frostgeschützten Raum

abstellen.

Störungen

 Gefahr

Verletzungsgefahr! Vor allen Arbeiten am Gerät Schlüsselschalter auf „0“ stellen , Schlüssel und Netzstecker des Ladegerätes ziehen.

 Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

KÄRCHER

6.654-078.0

Für beide Ladegeräte ist ein Versorgungskabel/Adapter 6.648-582 erforderlich. Batterien und Ladegeräte sind im Fachhandel erhältlich.

Charger 2425 für wartungsfreie Batterien, 24 V

Batterien ausbauen

 Schlüsselschalter am Bedienpult auf „0“

stellen und Schlüssel abziehen.  Verriegelung des Tanks lösen und Tank

hochschwenken.  Kabel vom Minuspol der Batterie ab-

klemmen.  Restliche Kabel von den Batterien ab-

klemmen.

 Befestigungswinkel abschrauben.  Batterien herausnehmen.  Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

– 15

17DE

Störung Behebung

Gerät lässt sich nicht starten

Gerät fährt nicht Prüfen, ob Feststellbremse (Option) gelöst ist.

Ungenügende Wassermenge

Ungenügende Saugleistung

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nicht

Stand-by, Schlüsselschalter auf „0“ stellen, dann wieder auf „1“ stellen.

Sicherung F2 * prüfen, bei Bedarf austauschen. *

Batterie prüfen, bei Bedarf aufladen.

Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.

Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.

Flusensieb reinigen.

Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.

Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen.

Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.

Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.

Einstellung des Saugbalkens überprüfen.

Anpressdruck einstellen.

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Anpressdruck verringern.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.

Wenn Überstromschalter in der Elektronik ausgelöst wurde, Schlüsselschalter auf „0“ stellen, dann wieder auf „1“ stellen.

* Schrauben Elektronikabdeckung entfernen und Elektronikabdeckung mit Ladegerät nach unten schwenken

18 DE

– 16

Zubehör

Zubehör BR...

Bezeichnung Teile-Nr.

Arbeitsbreite 550 mm

Reinigungskopf 2.763-002.0 2.763-004.0 1 1

Bürstenwalze, rot (mittel, Standard)

Bürstenwalze, weiß (weich)

Bürstenwalze, orange (hoch/tief)

Bürstenwalze, grün (Grit)

Bürstenwalze, grau (1 mm Grit)

Padwalzenwelle 4.762-432.0 4.762-433.0 Zur Aufnahme von Walzen-

6.906-934.0 6.906-935.0 Zur Unterhaltsreinigung auch

6.906-977.0 6.906-981.0 Zum Polieren und zur Unter-

6.906-978.0 6.906-982.0 Zum Schrubben von Struktur-

6.906-979.0 6.906-983.0 Zur Grundreinigung stark ver-

6.906-980.0 6.906-984.0 1 2

Teile-Nr.

Arbeitsbreite 650 mm

Beschreibung

Stück

stärker verschmutzter Böden.

12 haltsreinigung empfindlicher Böden.

12 böden (Sicherheitsfliesen usw.).

12 schmutzter Böden und zur Entschichtung (z. B. Wachse, Acrylate).

12 pads.

Gerät benötigt Stück

Walzenpad, weiß (sehr weich)

Walzenpad, gelb (weich)

Walzenpad, rot (mittel)

Walzenpad, grün (hart)

6.369-389.0 Zur Reinigung und zum Polieren empfindlicher Böden.

6.369-454.0 Zum Polieren von Böden. 20 60

6.369-456.0 Zur Reinigung leicht verschmutzter Böden.

6.369-455.0 Zur Reinigung normal bis stark verschmutzter Böden.

– 17

20 60

8 0

20 60

19DE

Zubehör BD...

Bezeichnung Teile-Nr.

Arbeitsbreite 550 mm

Reinigungskopf 2.763-001.0 2.763-003.0 1 1

Scheibenbürste, natur (weich)

Scheibenbürste, rot (mittel, Standard)

Scheibenbürste, schwarz (hart)

4.905-016.0 4.905-012.0 Zum Polieren von Böden. 1 2

4.905-014.0 4.905-010.0 Zur Reinigung gering ver-

4.905-017.0 4.905-013.0 Zur Reinigung stark ver-

Teile-Nr.

Arbeitsbreite 650 mm

Beschreibung

schmutzter oder empfindlicher Böden.

schmutzter Böden.

Stück

Gerät benötigt Stück

Zubehör BR.../BD...

Bezeichnung Teile-Nr. Beschreibung Stück Gerät

benötigt Stück

Gummilippe, blau 6.273-214.0 Standard Paar 1 Paar

Gummilippe, braun 6.273-208.0 ölfest Paar 1 Paar

Gummilippe, braun 6.273-205.0 Anti-Streifen Paar 1 Paar

Saugbalken, gerade 4.777-302.0 Standard 1 1

Saugbalken, gebogen

20 DE

4.777-312.0 Standard 1 1

– 18

Technische Daten

BR BD

Leistung

Nennspannung V 24

Batteriekapazität Ah (5h) max. 180/205

Mittlere Leistungsaufnahme W 1900 1500

Fahrmotorleistung (Nennleistung) W 200

Saugmotorleistung W 500

Bürstmotorleistung W 2x 600 1x 800

Sicherungen

F1 (Hauptsicherung) A 125 150

F2 (Steuerung) A 3

Saugen

Saugleistung, Luftmenge l/s 22

Saugleistung, Unterdruck kPa 11,5

Reinigungsbürsten

Bürstendrehzahl 1/min 1350 180

Maße und Gewichte

Theoretische Flächenleistung m²/h 2475

Volumen Frisch-/Schmutzwassertank l 60/55

max. Wassertemperatur °C 60

Transportgewicht kg 235

Gesamtgewicht kg (295) 300*

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert m/s

Unsicherheit K m/s

Schalldruckpegel L

Unsicherheit K

Schallleistungspegel L

+ Unsicherheit K

dB(A) 72

dB(A) 1

dB(A) 91

<2,5

0,2

* Package-Geräte

– 19

21DE

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.384-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

CEO

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

22 DE

Head of Approbation

– 20

Please read and comply with

English

to the initial operation of your appliance and store them for later use or subsequent owners.

these original instructions prior

Contents

Safety instructions EN - 1 Function EN - 1 Proper use EN - 2 Environmental protection EN - 2 Operating and Functional El-

ements Before Startup EN - 5 Operation EN - 6 Shutting Down the Appliance EN - 10 Transport EN - 11 Storage EN - 11 Maintenance and care EN - 11 Faults EN - 15 Accessories EN - 16 Technical specifications EN - 18 CE declaration EN - 19 Warranty EN - 19 Spare parts EN - 19

EN - 3

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, No. 5.956-251. The machine has been approved for use on surfaces with gradients of up to 2%. While working at place with an upward/ downward inclination between 2 - 10%, the attachment set (ABS) for additional brake

2.640-376 must have been installed for your own safety.

The appliance may only be operated when the hood and all lids are closed. During operations, the key switch should not have been set to "O“. Press emergency stop button in case of danger.

Safety Devices

Safety devices serve to protect the user and must not be rendered inoperational or their functions bypassed.

Emergency-stop button

To put all functions out of operation immediately.

Symbols in the operating instruc-

tions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Symbols on the machine

Risk of injury on account of being crushed. Hold the tank only in this area while tilting downward.

Function

The scrubber vacuum is used for wet cleaning or polishing of level floors.

– It can be easily adjusted to suit the re-

quired cleaning task by adjusting the water quantity, the contact pressure of the brushes and the waste water suction.

– A working width of 550 mm and a ca-

pacity of 60 l each of the fresh and 55 l of the dirt water reservoirs enable an effective cleaning when the machine is to be used for a longer period of time.

– The device is self-moving; the drive mo-

tor is feed by four batteries.

– 1

23EN

– The batteries can be charged using a

charger connected to a 230 V socket.

– Depending on the package type, bat-

tery and charger are already integrated.

Note

The appliance can be equipped with various accessories depending on the cleaning task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

Proper use

Use this appliance only as directed in these operating instructions.

– The appliance may only be used for the

cleaning of hard surfaces that are not sensitive to moisture and polishing operations.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold stores).

– The appliance may only be equipped

with original accessories and spare parts.

– The appliance is not suited for the use

in potentially explosive environments.

– The machine should not be used to

suck in inflammable gases, undiluted acids or solvents.

This includes petrol, thinning agents or hot oil that can form an explosive mixture when it comes in contact with sucked air. Do not use acetone, undiluted acids and solvents as they are aggressive towards the materials from which the appliance is made.

– The machine has been approved for

use on surfaces with gradients of up to 2%.

While working at place with an upward/ downward inclination between 2 - 10%, the attachment set (ABS) for additional brake 2.640-376.0 must have been installed for your own safety.

Environmental protection

The packaging materials are recyclable. Please do not throw packaging in the domestic waste but pass it on for recycling.

Old units contain valuable recyclable materials. Batteries, oil and similar substances may not be released into the environment. Therefore please dispose of old units through suitable collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

24 EN

– 2

Operating and Functional Elements

1 Operator console 2 Push handle 3 Driving lever 4 Dirt water discharge hose 5 Connecting cable for charger (only

Pack model)

6 Suction hose

7 Pedal for operating the parking brake

(Optional) 8 Charger (only Pack model) 9 Electronics and fuses 10 Screws of electronics cabinet cover 11 Vacuum bar *

– 3

25EN

12 Cross handles for fastening the vacuum

bar

13 Cross-handles for replacing the vacu-

um lips

14 Pedal for raising/ lowering the cleaning

head 15 Wing nuts for tilting the vacuum bar 16 Level for adjusting the brush contact

pressure 17 Nameplate 18 Vacuum bar suspension 19 Fresh water level display 20 Waste container (only BR) 21 Water quantity regulator 22 Battery (only package model) 23 Brush rollers (BR model) Disk brushes

(BD model) * 24 Cleaning head * 25 Main fuse F1 26 Vacuum bar lowering lever 27 Cover dirt water reservoir 28 Fluff filter 29 Filling nozzle for fresh water tank 30 Fresh water tank 31 Dirt water reservoir 32 Dosing equipment for dirt water 33 Fresh water tank lock 34 Locking the tank 35 Lid of air channel (installed firmly; can

only be removed by an expert) 36 2.5 l detergent bottle * 37 Suction hose for detergent (only Dose

model)

* not included in the delivery

Operator console

1 Key switch 2 Info button 3 Display for

– Battery status

- Cleaning speed

- Brush speed

- WDB function – Operating hours – Speed

- Detergent dosing (only Dose model) – Manufacturer – Programme version

4 Indicator lamp (red), lights up when the

batteries are discharged

5 Indicator lamp (red), lights up when the

detergent bottle is empty (only Dose model)

6 Indicator lamp (red), lights up when the

brushes are overloaded

7 Indicator lamp (green), lights up when

the water is added

8 Indicator lamp (green), lights up when

vacuum is on

9 Emergency-stop button (turn to re-

lease)

26 EN

– 4

Charger (only Pack model)

1 red LED lights up = Problem with charg-

er/ battery; inform Customer Service 2 green LED lights up = batteries are full 3 yellow LED lights up = batteries are be-

ing charged

Before Startup

Installing the Brushes

BD model

The sweep brushes must be installed before the initial operation (see "Maintenance work").

BR model

The brushes are mounted.

Install batteries

The "Pack" model contains built-in batteries. With the other models, the batteries must be installed (see "Care and Maintenance / Installing and Connecting Batteries").

Charging battery

 Danger

Danger of explosion. Wet batteries can only be charged with opened hood.

Note

The device is equipped with a safety mechanism to prevent total discharge, i.e. when the permissible minimum capacity is reached, then the brush motors and the turbine are switched off. In such a case, the battery status display on the control console glows red. From this moment onwards, only driving mechanism is possible.

 Drive the machine directly to the charg-

ing station; avoid any steep gradients in the process.

Note

While using other batteries (for e.g. batteries from other manufacturers) the total discharge protection level must be reset by the Kärcher aftersales service according to the respective battery.

 Danger

Risk of electric shock. Observe supply network and fuse protection - see "Charger". Only use the charger in dry rooms with sufficient ventilation!

Note

Average charging time is approx. 10 -15 hours. The recommended chargers (matching the batteries used) are regulated electronically and will automatically switch off the charging process. All functions of the machine are automatically interrupted during the charging process.

Charging procedure for Pack model

 Insert the plug of the connecting cable

into the socket.

Charging process without integrated charger

 Empty the dirt and fresh water tank.  Loosen the tank lock and tilt the tank

upwards.

 Remove battery plug and join it to the

charging cable.

 Connect the charger to the mains and

turn it on.

Low maintenance batteries (wet batteries)

 Add distilled water one hour before the

charging process comes to an end; follow the correct acid level. There are corresponding indicators on the battery.

몇 Warning

Danger of causticization!

– 5

27EN

– Adding water to the battery in its dis-

charged state can cause the acid to

leak.

– Use safety glasses while handling bat-

tery acid and follow the safety instruc-

tions to avoid personal injury or damage

to clothes.

– Should the acid spray on to the skin or

clothes, rinse immediately with lots of

water.

Caution

Risk of damage!

– Use only distilled or desalinated water

(EN 50272-T3) for filling the battery.

– Do not add any substances (so-called

performance improving agents), else

warranty claims will not be entertained.

몇 Warning

Only use maintenance-free batteries while replacing batteries in package appliances.

Installing the Vacuum Bar

 Insert the vacuum bar into the vacuum

bar suspension in such a manner that

the profiled sheet is positioned above

the suspension.

 Tighten the cross-handles.

 Place long lateral boards of the packag-

ing as a ramp next to the pallet.

 Fix the ramp on the pallet with nails.  Place short boards as a support under-

neath the ramp.

 Remove the wooden bars in front of the

wheels.

 Lift cleaning head with pedal and re-

move the carton packing.

 Set main switch to “1”.  Press the driving lever and slowly move

the machine down from the ramp.

 Set main switch to “0”.

Operation

 Danger

Risk of injury. Press on the foot pedal only with one foot. The other foot must firmly be placed on the floor. Press emergency-stop switch to immediately switch off all functions of the machine.

Driving

 Insert the suction hose.

Unloading

 Danger

Risk of injury. Press emergency-stop switch to immediately switch off all functions of the machine.

 Insert batteries and connect (see "Be-

fore Start-up").

28 EN

Caution

Risk of damage. The vacuum bar must be liften to move in reverse direction.

Note

The machine is designed in such a way that the brush head protrudes on the right. This helps in working in a proper way even close to the edges.

 Release emergency-stop button by

turning.

 Insert key in key switch at the operator

console and turn to "1".

– 6

 Release parking brake (optional); move

the pedal downward and turn to the left.

Then let the pedal move upwards.  Drive the machine.

Forwards:

Press the driving lever to the front.

Backward:

Press the driving lever to the rear.

Note

The machine moves only when the driving lever is moved by 15°.

 Set the working speed.

– Forwards:

Turn the info button clockwise until

"CleanSpd Fwd=xxx%" is displayed.

– Backward:

Turn the info button clockwise until

"CleanSpd Rev=xxx%" is displayed.

Note

If the info button is not pressed for 10 seconds the display toggles to the battery display.

– Shortly press the info button - display

blinks.

– Set the speed by turning the info button.

The value can be set in increments of

10% between 30% and 100%.

– Press the info button to confirm the set

value.  Stop the machine: Release driving le-

ver.

Filling in detergents

Fresh water

 Open cover.  Fill fresh water (maximum 60 °C) until

the lower edge of the filling nozzle.

 Close the lid.

Detergent

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid. Follow the safety instructions for using detergents.

Note

Do not use highly foaming detergents.

Recommended detergents:

Application Detergent

Routine cleaning of all water resistant floors

Routine cleaning of glossy surfaces (e.g. granite)

Routine cleaning and basic cleaning of industrial floors

Routine cleaning and basic cleaning of fine stoneware tiles

Routine cleaning of tiles in sanitary areas

Cleaning and disinfection in sanitary areas

Removal of coating from all alkali-resistant floors (e.g. PVC)

Removal of coating from linoleum floors

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

– 7

29EN

Model with dosing equipment "Dose"

Detergent is added to the fresh water on the way to the cleaning head with the help of a dosaging device.

Note

The metering device can be used to add 3% of detergent at maximum. In case of a higher dose the detergent must be poured into the fresh water tank.

 Place the bottle with the detergent in

the holder behind the operator console.

 Close the bottle lid.  Insert the suction hose of the dosaging

equipment into the bottle.

Note

If the fresh water tank is empty, then the function of adding detergent gets deactivated. The cleaning head continues to work without the addition of any liquid. Detergent addition is also stopped when the detergent can is empty.

Models without dosing equipment Dose

 Add the detergent to the fresh water

reservoir.

Settings

Adjust detergent dose

 Turn the info button clockwise until "RM

- Dosierung“ or "RM - Dosing" is displayed.

 Shortly press the info button - display

blinks.

 Adjust the detergent dose by turning the

info button (0.5% to 3%).

 Press the info button to confirm the set

value.

Note

If no water is to be added to the detergent, then the dosing must be set to 0%.

Lower the vacuum bar

 Turn the lever downwards; the vacuum

bar is lowered and the suction turbine is switched on.

Setting the water quantity

 Adjust the water quantity using the reg-

ulating button according to the dirt on

the floor covering.

Note

Carry out the initial cleaning attempts with little quantities of water. Increase water quantity step-by-step until the desired cleaning result is achieved.

30 EN

Note

For cleaning tiled floors, set the straight vacuum bar in such a way that cleaning is done at right angles to the joints. The inclined position and the inclination of the vacuum bar can be adjusted to achieve better suction results (see "Setting the Vacuum Bar").

Setting the brush speed

 Turn the info button clockwise until

"FACT" is displayed.

 Shortly press the info button - display

blinks.

 Set the brush speed by turning the info

button.

– "...Power" - high speed (100%). – "...Whisper" - medium speed (60%). – "...Fine" - low speed (40%).

 Press the info button to confirm the set

value.

– 8

Switching on the cleaning head

Caution

Risk of damage to the floor covering. Do not operate the appliance on the spot.

 Press the pedal downwards; move it to

the left and release it upward. The

cleaning head is lowered and the brush

motor starts automatically.

 Adjust brush contact pressure at the le-

ver.

requirements until the desired polishing result is achieved.

Setting the Vacuum Bar

Oblique position

To improve the vacuuming result on tiled floors the vacuum bar can be turned to an oblique position of up to 5°.

 Loosen cross-handles.  Turn the vacuum bar.

 Tighten the cross-handles.

Inclination

If the vacuum result is unsatisfactory the inclination of the straight vacuum bar can be modified.

 Release the wing nuts.  Tilt the vacuum bar.

Note

Carry out the initial cleaning attempts with less contact pressure. Increase contact pressure step-by-step until the desired cleaning result is achieved. A correct setting of the contact pressure reduces power consumption and the wear and tear of the brushes. The brush motors come to a halt when the machine stops and when there is overload.

Caution

Floors can get damaged on account of too high contact pressure. Carry out the initial polishing attempts with less contact pressure. Increase the contact pressure as per

 Tighten the wing nuts.

– 9

31EN

Turning on/off WDB

This function is required for operating the spray suction attachment (accessory).  Turn the info button clockwise until

"WDB-Funktion" or "WDB-Function" is

displayed.

 Shortly press the info button.  Select "ON" or "OFF" by turning the info

button.  Press the info button to confirm the set

value.

Stand-by

If the operational break exceeds 30 minutes, the machine goes into stand-by mode. To restart the machine, turn the key switch briefly to "0" and then turn it again to "1".

Shutting Down the Appliance

 Close the regulatory button for setting

the water quantity.

 Release driving lever.  Lift the cleaning head.  Briefly drive forward and suck of the re-

maining water.  Raise the vacuum bar.

The suction turbine will continue to run

for 5 more seconds to suck off residual

water from the vacuum bar and the vac-

uum hose.  Apply parking brake (optional). Press

the pedal downwards and move it to the

right to lock it.

 Set the key switch at the operator con-

sole to "0" and remove the key.

 Charge battery, if required.

Drain off dirt water

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

 Take the water discharge hose from the

support and lower above a suited collection device.

 Crush or bend the dosing equipment.  Open the lid of the dosing equipment.  Drain off the dirt water - regulate the wa-

ter quantity by pressing or bending.

 Rinse the dirt water tank with clear wa-

ter.

Drain off clean water

32 EN

 Loosen the lid for emptying the fresh

water - do not remove it fully. Drain water.

 Remove the lid with washer fully to

rinse off the fresh water tank.

– 10

Transport

 Danger

Risk of injury! When loading or unloading the machine, it may only be operated on gradients of max. 10%. Drive slowly.

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 Raise the cleaning head to avoid dam-

age to the brushes.  Remove the brush to avoid damage to

the brushes.

 Apply parking brake (optional).  When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

 Danger

Risk of injury! Before carrying out any tasks on the machine, set the main key to "0" and remove key and plug of the charger.

 Drain and dispose of the dirt water and

the residual fresh water.

Maintenance schedule

 Check the fluff filter, clean if required  Only BR model: Remove bulk waste

container and empty it.

 Clean the vacuum lips and the wiping

lips, check for wear and replace if required.

 Check the brushes for wear, replace if

required.

Monthly

 Check battery pole for oxidation; brush

it if required and lubricate it using pole grease. Ensure that the connection cable sits firmly.

 Check the function of the immobilizing

brake (optional).

 Clean the seals between dirt water res-

ervoir and cover and check for tightness, replace if required.

 Check the acid density of the cells if the

batteries are not maintenance-free batteries.

 Clean the brush tunnel (only BR mod-

el).

Yearly

 Have the prescribed inspection carried

out by the customer service.

Maintenance Works

Replace or turn vacuum lips

 Remove the vacuum bar.  Unscrew the star grips.

After each operation

Caution

Risk of damage. Do not wash down the appliance with water and do not use aggressive detergents.

 Drain off dirt water.  Rinse the dirt water tank with clear wa-

ter.  Clean the outside of the appliance with

a damp cloth which has been soaked in

mild detergent.

 Remove the plastic parts.  Remove the vacuum lips.  Insert new vacuum lips.  Insert the plastic parts.  Screw in and tighten the star grips.

– 11

33EN

Replacing the brush rollers

 Lift the cleaning head.

 Loosen the lock of the wiper flap.  Push the bearing lid down and remove.  Pull out the brush roller.  Insert a new brush roller.  Reassemble the bearing lid in the re-

verse sequence.  Repeat process on the opposite side.

Replacing the Disk Brushes

 Lift the cleaning head.  Press the pedal for changing the brush-

es downward beyond its resistance.  Pull the disc brush out of the side below

the cleaning head.  Hold the new disc brush under the

cleaning head, push upward and lock.

Mount splash guard

Install cleaning head

 Release the screw for locking the tank

and swing up the tank.

 R cleaning head: Unscrew the star han-

dle and remove the lid.

 D cleaning head: Remove the lid of the

cleaning head.

 Place the cleaning head halfway in front

of the appliance.

 Connect the power cord of the cleaning

head to the appliance (same colours must meet).

 R cleaning head: Slide the lid in and

tighten the screw.

 D cleaning head: Replace the lid and

lock it.

 Connect the hose couplers on the

cleaning head to the hose on the appliance.

 Loosen both screws.  Move both the drawing springs in the

desired position.

 Align the splash guard.  Tighten both the screws.

34 EN

– 12

 Insert the tab into the middle of the

cleaning head, between the fork of the

lever.  Position the lever on the pedal for rais-

ing/lowering so that the borings in the

lever and the cleaning head align.  Insert the stop pin through the bushings

and swivel the locking plate downward.

 Align the pushing rod in the handle at

the cleaning head.  Insert the stop pin from the right through

the bushings and swivel the locking

plate downward.  Repeat process on the pushing rod on

the opposite side.

Note

Both the pins at the pushing rods are pushed in from the same side through the bushings (not in opposite directions).

 Loosen the nuts of the adjustment

screw and align the cleaning head in such a way that the brush rollers touch the floor in an even manner.

 Then tighten the nuts of the adjustment

screw.

Dismantling the cleaning head

The removal will take place in the opposite order of the installation.

Batteries

Please observe the following warning notes when handling batteries:

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions

Wear eye protection

Keep children away from acid and batteries

Danger of explosion

Fire, sparks, naked flames and smoking must be strictly avoided

Danger of chemical burns

– 13

First aid

35EN

Warning note

Disposal

Do not throw the battery into the regular waste

 Danger

Danger of explosion. Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors. Risk of injury. Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

Insert batteries and connect

The BAT package model contains built-in batteries.  Loosen the tank lock and tilt the tank

upwards.  Place the batteries close to each other

towards the cleaning head in the tray

and fasten them using the fastening

bracket behind the batteries.  Grease the battery poles using pole

grease.  Connect poles with the enclosed con-

necting cables.

몇 Warning

Pay attention to correct poles.

 Connect the connection cable to the

free battery poles (+) and (-).

몇 Warning

Risk of injury on account of being crushed. Hold the tank only in this area while tilting downward.

 Tilt the water tank towards the front.

몇 Warning

Charge the battery before commissioning the machine.

Recommended batteries

Manufacturer, Kärcher order no.

DETA

6.654-130 DETA 24 V PzS 170 (5), low main-

DETA

6.654-089 SONNEN-

SCHEIN (SUNSHINE)

TROJAN T-145, low maintenance,

Recommended chargers

Manufacturer, Kärcher order no.

KÄRCHER

6.654-072.0

KÄRCHER

6.654-078.0

A supply cable/ adapter 6.648-582 is required for both the chargers. Batteries and chargers are available in specialised stores.

Description

24 V GtV 180 DTP, maintenance-free, 180 Ah, 4 x 6 V

tenance, 170 Ah, 4 x 6 V 24 V GiV 160 DT, mainte-

nance-free, 160 Ah, 4 x 6 V 020 8517 405, low mainte-

nance, 175 Ah, 4 x 6 V

205 Ah, 4 x 6 V

Description

Charger 2425 for low maintenance batteries, 24 V

Charger 2425 for maintenance-free batteries, 24 V

36 EN

– 14

Removing the batteries

 Set the key switch at the operator con-

sole to "0" and remove the key.  Loosen the tank lock and tilt the tank

upwards.

 Clamp off the minus pole of the battery.  Clamp off the remaining cables from the

battery.

 Unscrew the fastening angle.  Remove the batteries.  Dispose of the used batteries according

to the local provisions.

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office.

Fault Remedy

Appliance cannot be started

Machine does not move

Insufficient water quantity

Insufficient vacuum performance

Insufficient cleaning result

Brushes do not turn Reduce contact pressure.

* Remove screws of the electronics system and tilt the electronics cover with charger downwards

Stand-by, turn key switch to "0", then set it back to "1". Check fuse F2*, replace if required. * Check battery; charge it if required. Check whether the immobilizing brake (optional) has been ap-

plied. Check fresh water level, refill tank if necessary. Check hoses for blockages; clean if required. Clean the seals between dirt water reservoir and cover and

check for tightness, replace if required. Clean the fluff filter. Clean the vacuum lips on the vacuum bar, replace if required Check suction hose for blockages; clean if required. Check the suction hose for tightness; replace if required. Check if the cover on the dirt water discharge hose is closed Check the setting of the vacuum bar. Set/ adjust contact pressure. Check the brushes for wear, replace if required.

Check if foreign matters block the brushes; remove foreign matter if required.

If over-current switch in the electronics system has been triggered, turn key switch to "0", then set it back to "1".

In case of danger of frost:

 Empty the fresh and dirt water reser-

 Store the appliance in a frost-protected

 Danger

Risk of injury! Before carrying out any tasks on the machine, set the main key to "0" and remove key and plug of the charger.

 Drain and dispose of the dirt water and

In case of faults that cannot be remedied using the table below please contact the customer service.

Frost protection

voirs.

room.

Faults

the residual fresh water.

– 15

37EN

Accessories

Accessories BR...

Description Part no.:

Working width 550 mm

Cleaning head 2.763-

002.0

Brush roller, red (medium, standard)

Brush roller, white (soft)

Brush roller, orange (high/ low)

Brush roller, green (grit)

Brush roller, grey (1 mm grit)

Pad roller shaft 4.762-

6.906-

934.0

6.906-

977.0

6.906-

978.0

6.906-

979.0

6.906-

980.0

432.0

Part no.:

Working width 650 mm

2.763-004.0 1 1

6.906-935.0 Also for regular cleaning of

6.906-981.0 For polishing and cleaning

6.906-982.0 For scrubbing structured

6.906-983.0 For thoroughly cleaning

6.906-984.0 1 2

4.762-433.0 For intake of roller pads. 1 2

Description

Piece

heavily dirtied floors.

sensitive floors.

floors (safety tiles, etc.).

12 heavily dirtied floors and for removing the coating (for e.g. of wax, acrylate).

Machine requires piece

Roller pad, white (very soft)

Roller pad, yellow (soft)

Roller pad, red (medium)

Roller pad, green (hard)

38 EN

6.369-389.0 For cleaning and polishing

6.369-454.0 For polishing floors. 20 6080

6.369-456.0 For cleaning slightly dirtied

6.369-455.0 For cleaning normal to

20 60 80 sensitive floorings.

20 60 80 floors.

20 6080 heavily dirtied floors.

– 16

Accessories BD...

Description Part no.:

Working width 550 mm

Cleaning head 2.763-001.0 2.763-003.0 1 1

Disk brush, natural (white)

Disk brush, red (medium, standard)

Disk brush, black (hard)

4.905-016.0 4.905-012.0 For polishing floors. 1 2

4.905-014.0 4.905-010.0 For cleaning slightly dirtied or

4.905-017.0 4.905-013.0 For cleaning heavily dirtied

Part no.:

Working width 650 mm

Description

Piece

sensitive floors.

floors.

Accessories BR.../BD...

Description Part no.: Description Piece Machine

requires piece

Machine requires piece

Rubber lip, blue 6.273-214.0 Standard pair 1 pair

Rubber lip, brown 6.273-208.0 oil-resistant pair 1 pair

Rubber lip, brown 6.273-205.0 Non-scarring pair 1 pair

Vacuum bar, straight

Vacuum bar, bent 4.777-312.0 Standard 1 1

4.777-302.0 Standard 1 1

– 17

39EN

Technical specifications

BR BD

Power

Nominal voltage V 24

Battery capacity Ah (5h) max. 180/205

Average power consumption W 1900 1500

Drive motor output (rated output) W 200

Suction engine output W 500

Brush engine output W 2x 600 1x 800

Fuses

F1 (main fuse) A 125 150

F2 (control) A 3

Vacuuming

Cleaning power, air quantity l/s 22

Cleaning power, negative pressure kPa 11,5

Cleaning brushes

Brush speed 1/min 1350 180

Dimensions and weights

Theoretical surface cleaning performance m²/h 2475

Fresh/dirt water reservoir volume l 60/55

Max. water temperature °C 60

Transport weight kg 235

Total weight kg (295) 300*

Values determined as per EN 60335-2-72

Total oscillation value m/s

Uncertainty K m/s

Sound pressure level L

Uncertainty K

Sound power level L

+ Uncertainty K

dB(A) 72

dB(A) 1

dB(A) 91

* Package appliances

40 EN

– 18

<2,5

0,2

CE declaration

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.384-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

Applied national standards

The undersigned act on behalf and under the power of attorney of the company management.

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your accessory within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

Spare parts

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

CEO

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

Head of Approbation

– 19

41EN

Lire ces notice originale avant la

Français

pareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

première utilisation de votre ap-

Table des matières

Consignes de sécurité FR - 1 Fonction FR - 1 Utilisation conforme FR - 2 Protection de l’environne-

ment Eléments de commande et

de fonction Avant la mise en service FR - 5 Fonctionnement FR - 6 Arrêt et mise hors marche de

l'appareil Transport FR - 11 Entreposage FR - 11 Entretien et maintenance FR - 11 Pannes FR - 16 Accessoires FR - 17 Caractéristiques techniques FR - 19 Déclaration CE FR - 20 Garantie FR - 20 Pièces de rechange FR - 20

FR - 2

FR - 3

FR - 10

Consignes de sécurité

té le kit de annexe (ABS) frein supplémentaire 2 640--376.

L'appareil peut être seulement exploité, lorsque le capot et tous les couvercles sont fermés. Pendant le fonctionnement, l'interrupteur à clé ne peut être positionné sur "O". Appuyer sur la touche d'arrêt d’urgence.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur et ils ne doivent donc jamais être désactivés ni évités.

Touche d'arrêt d’urgence

Pour une mise hors service immédiate de toutes les fonctions.

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Symboles sur l'appareil

Lire le présent mode d'emploi ainsi que la brochure ci-jointe Consignes de sécurité pour les aspirateurs eau/poussières n°

5.956251 avant d'utiliser l'appareil et respecter les instructions. Cette balayeuse doit être utilisée uniquement sur des surfaces qui présentent une pente maximale de 2%. En cas des travaux en endroits avec pente accendente/descente entre 2-10 %, vous devez installé pour augmenter votre sécuri-

42 FR

Risque de blessure causée par l'écrasement. En orientant vers le bas, garder le réservoir uniquement dans ce secteur.

Fonction

L’aspirateur à abrasion sert au nettoyage humide ou au polissage de sols plans.

– Il est facile de l’adapter à la tâche de

nettoyage à accomplir en réglant la

– 1

quantité d’eau, la pression appliquée par les brosses et l’aspiration pour évacuer l’eau sale.

– Une largeur de travail de 550 mm et une

capacité du réservoir d'eau propre de 60 l et du réservoir d'eau sale de 55 l permettent un nettoyage efficace.

– L’appareil est autotracté, le moteur de

traction est alimenté par quatre batteries.

– Les batteries peuvent être rechargées

au moyen d’un chargeur branché à une prise de 230V.

– Une batterie et un chargeur est déjà in-

tégré dans l’équipement des appareils qui font l’objet d’un achat groupé.

Remarque

L'appareil peut être équipé de différents accessoires en fonction de l'application respective. De plus amples détails figurent dans notre catalogue ou sur notre site Internet www.kaercher.com.

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

– L'appareil doit uniquement être utilisé

pour nettoyer des surfaces planes non sensibles à l'humidité ni au polissage.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à risque d'explosion.

– Ne pas aspirer avec l'appareil des ga-

zes combustibles, acides ou solvants non dilués.

Ces-ci sont essence, dilutif de couleurs ou fuel, qui peuvent former des mélanges explosives en touillant avec l'air d'aspiration. Ne pas utiliser d’acétone,

d’acides ou de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l’appareil.

– Cette balayeuse doit être utilisée uni-

quement sur des surfaces qui présentent une pente maximale de 2%. En cas de travaux à des endroits avec pente ascendante/descendante comprise entre 2-10 %, installer le kit de montage (ABS) frein supplémentaire 2 640--376.0 pour augmenter la sécurité.

Protection de l’environne-

ment

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les rendre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l’huile et d'autres substances semblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes adéquats de collecte pour éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

– 2

43FR

Eléments de commande et de fonction

1 Pupitre de commande 2 Guidon de poussée 3 Levier de direction 4 Flexible de vidange pour eau sale 5 Câble de raccordement pour chargeur

(uniquement variante d'achat groupé)

6 Flexible d’aspiration

44 FR

7 Pédale pour actionner le frein d'immobi-

lisation (option)

8 Chargeur (uniquement variante d'achat

groupé) 9 Électronique et fusibles 10 Vis Couvercle électronique 11 Barre d'aspiration *

– 3

12 Écrous à croisillon pour fixer la barre

d'aspiration

13 Écrous à croisillon pour échanger les

crampons d'aspiration

14 Pédale pour relever/abaisser les têtes

de nettoyage

15 Ecrous-papillon pour incliner la barre

d'aspiration

16 Levier pour régler la pression d'ajusta-

ge des brosses 17 Plaque signalétique 18 Suspension de la barre d'aspiration 19 Jauge de niveau d'eau propre 20 Réservoir de salissure grossière (uni-

quement BR) 21 Bouton de régulation pour la quantité

d'eau 22 Batterie (uniquement variante d'achat

groupé) 23 Rouleaux-brosses (variante BR), Dis-

ques-brosses (variante BD) * 24 Tête de nettoyage * 25 Fusible principal F1 26 Levier pour abaisser la barre d'aspira-

tion 27 Couvercle du réservoir d'eau sale 28 Crible à peluches 29 Col de remplissage du réservoir d'eau

propre 30 Réservoir d'eau propre 31 Réservoir d'eau sale 32 Dispositif de dosage pour l'eau sale 33 Fermeture du réservoir d'eau propre 34 Verrouillage du réservoir 35 Couvercle du canal d'air (monter solide-

ment, enlèvement uniquement par des

spécialistes) 36 Bouteille de détergent de 2,5 l * 37 Flexible d'aspiration de détergent (uni-

quement variante boîte)

* pas comprise dans l'étendue de livraison

Pupitre de commande

1 Interrupteur à clé 2 Bouton Info 3 Ecran pour l'affichage du suivant

- Etat de la batterie

- Vitesse de nettoyage

- Vitesse des brosses

- fonction WDB

- heures de service

- vitesse

- Dosage de détergent (uniquement variante boîte)

- fabricant

- version du programme

4 Voyant de contrôle (rouge), s'allume si

les batteries sont vides

5 Voyant de contrôle (rouge), s'allume si

la bouteille de détergent est vide (uniquement variante boîte)

6 Voyant de contrôle (rouge), s'allume en

cas de surcharge des brosses

7 Voyant de contrôle (vert), s'allume lors

de l’alimentation en eau

8 Voyant de contrôle (vert), s'allume lors

de l’aspiration

9 Touche d'arrêt d'urgence (déverrouiller

en la tournant)

– 4

45FR

Chargeur (uniquement variante

d'achat groupé)

1 le DEL rouge s'allume = défaut char-

geur/batterie, informer le service après-

vente 2 le DEL vert s'allume = les batteries sont

chargés 3 le DEL jaune s'allume = les batteries

sont en train d'être chargés

Avant la mise en service

Montage des brosses

Variante BD

Les disques-brosses doivent être montées avant la mise en service (voir 'Travaux de maintenance').

Variante BR

Les brosses sont montées.

Monter les batteries

Sur la variante Achats groupés, les batteries sont déjà montées. Pour les autres variantes, les batteries doivent être montées (voir "Entretien et soin / mise en place et raccordement des batteries").

Chargement de la batterie

 Danger

Risque d'explosion. Le chargement des batteries humides est seulement permis avec capot ouvert.

Remarque

L'appareil dispose d'un dispositif de protection anti-décharge, c'est-à-dire se le minimum admissible de capacité est attendu, les moteurs des brosses et les turbines sont arrêtés. Sur le pupitre de commande,

l'affichage de l'état de la batterie apparaît alors en rouge. À partir de ce moment il y a seulement le fonctionnement de direction.

Î Amener immédiatement l'appareil à la

station de charge en évitant les pentes.

Remarque

En cas d'utilisation d'une autre batterie (ex. : d'un autre fabricant), le dispositif de protection anti-décharge complète doit être de nouveau réglé par le service après-vente Kärcher et ce, pour chaque batterie.

 Danger

Risque d'électrocution. Tenir compte du réseau de conduction de courant et de la protection par fusibles, cf. "Chargeur". Utiliser le chargeur seulement dans des pièces sèches et suffisamment aérée !

Remarque

Le temps de charge s'élève en moyenne à environ 10-15 heures. Les chargeurs recommandés (adaptables à toutes les batteries) disposent d'une réglage électronique et mettent fin automatiquement à la procédure de charge. Lors de la procédure de charge, toutes les fonctions de l'appareil sont automatiquement interrompues.

Processus de charge variante achat groupé

Î Brancher la fiche secteur du câble de

raccordement dans la prise.

Processus de charge sans chargeur intégré

Î Vider le réservoir d'eau propre et d'eau

sale.

Î Desserrer le verrouillage du réservoir et

relever le réservoir.

Î Débrancher le connecteur de batterie et

le raccorder au câble du chargeur.

Î Brancher le chargeur au réseau et le

mettre en marche.

Batteries pour service à maintenance réduite (batteries humides)

Î Ajouter de l'eau distillée une heure

avant la fin de la procédure de charge. Respecter le niveau d'acidité approprié.

46 FR

– 5

Les mentions correspondantes figurent

sur la batterie.

몇 Avertissement

Risque de brûlure!

– Des fuites d'acide peuvent survenir lors

du remplissage de la batterie déchar-

gée.

– Porter impérativement des lunettes de

protection lors de toute manipulation

d'acide de batterie et respecter les con-

signes afin d'éviter les blessures et l'en-

dommagement des vêtements.

– En cas de projection d'acide sur la peau

ou les vêtements, rincer immédiate-

ment et abondamment à l'eau.

Attention

Risque d'endommagement!

– Pour remplir la batterie, utiliser unique-

ment de l'eau distillée ou dessalée (EN

50272-T3).

– N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation

de toute garantie.

몇 Avertissement

Utiliser, en cas des appareil qui vont partie d'un achat groupé uniquement des batterie pour service à maintenance réduite.

Montage de la barre d'aspiration

Î Poser les barres d'aspiration dans la

suspension de la barre d'aspiration que

la tôle profilée se trouve au-dessous de

la suspension. Î Visser les écrous à croisillon.

Déchargement de la machine

 Danger

Risque de blessure. Pour une mise hors service immédiate de toutes les fonctions, appuyer sur la touche d'arrêt d'urgence.

Î Mettre et brancher les batteries (cf.

"Avant la mise en service").

Î Poser les longues planches latérales

d'emballage sur la palette pour qu'elles servent de rampe de descente.

Î Clouer la rampe sur la palette. Î Poser les planches courtes sous la

rampe pour qu'elles servent d'appui.

Î Retirer les listeaux en bois figurant de-

vant les roues.

Î Relever la tête de nettoyage avec la pé-

dale et éliminer le cartonnage.

Î Mettre l'interrupteur à clé sur "1". Î Actionner le levier de direction et faire

descendre doucement l'appareil sur la rampe.

Î Mettre l'interrupteur à clé sur "0".

Î Emmancher le flexible d'aspiration.

Fonctionnement

 Danger

Risque de blessure. Actionner la pédale à pied seulement avec un pied. L'autre pied doit rester fixe au sol. Pour une mise hors service immédiate de toutes les fonctions, appuyer sur la touche d'arrêt d'urgence.

– 6

47FR

Déplacement

Attention

Risque d'endommagement. Pour la marche en arrière, la barre d'aspiration doit être relevée.

Remarque

Lorsque la tête de brosse dépasse à la côté droite, l'appareil est bien installé. Ce-ci permet un travail clair et prêt de la bord.

Î Tourner la touche d'arrêt d'urgence

pour la déverrouiller. Î Mettre la clé dans l'interrupteur à clé à

la pupitre de commande et tourner sur

"1". Î Deserrer le frein d'arrêt (option) en ap-

puyant sur le pédale vers le bas et en

mouvant à gauche. Ensuite lacher la

pédale. Î Déplacer la balayeuse.

Marche avant :

Appuyer le levier de direction en avant.

Marche arrière :

Appuyer le levier de direction en arrière.

Remarque

La balayeuse se bouge seulement, lorsque le levier de direction bouge à 15°.

Î Réglage de la vitesse de travail.

– Marche avant :

Tourner le bouton Info dans le sens ho-

raire, jusqu'à ce que "CleanSpd

Fwd=xxx%" soit affiché.

– Marche arrière :

Tourner le bouton Info dans le sens horaire, jusqu'à ce que "CleanSpd Rev=xxx%" soit affiché.

Remarque

L'écran repasse à l'affichage de la batterie 10 secondes après le dernier actionnement du bouton Info.

– Appuyer brièvement sur le bouton Info -

l'affichage clignote.

– Régler la vitesse en tournant le bouton

Info. La vitesse peut être réglée à une valeur entre 30% et 100% et elle est réglable en pas de 10%.

– Appuyer sur le bouton Info pour confir-

mer la valeur configurée.

Î Immobiliser la machine: Lâcher le levier

de direction.

Remplissage de carburant

Eau propre

Î Ouvrir le capot. Î Remplir eau propre (maximale 60 °C)

jusqu'au limite inférieure du col de remplissage.

Î Fermer le couvercle.

Produit détergent

몇 Avertissement

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail et au risque d'accident. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique. Respecter les consignes de sécurité figurant sur les détergents.

Remarque

Ne jamais utiliser de détergents extrêmement moussants.

48 FR

– 7

Détergents recommandés :

Application Produit dé-

tergent

Nettoyage d'entretien de tous les sols résistants à l'eau

Nettoyage d'entretien de surfaces brillantes (par exemple du granite)

Nettoyage d'entretien et nettoyage minutieux de sols dans le secteur industriel

Nettoyage d'entretien et nettoyage minutieux de carrelages en grès cérame fin

Nettoyage d'entretien de carrelages dans le secteur sanitaire

Nettoyage et désinfection dans le secteur sanitaire

Enlèvement d'une couche sur tous les sols résistants aux alcalis (par exemple PVC)

Enlèvement d'une couche sur des sols en linoléum

Variante avec dispositif de dosage "Boîte"

À la tête de nettoyage, à l'eau propre est ajoutée par le dispositif de dosage le détergent.

Remarque

Le dispositif de dosage permet d'ajouter au maximum 3% de détergent. Si la quantité de détergent doit être plus élevée, il faut remplir le détergent dans le réservoir d'eau propre.

Î Poser la bouteille avec le détergent

dans le support qui se trouve arrière de

la pupitre de commande.

Î Dévisser le couvercle de la bouteille. Î Mettre le flexible d'aspiration du dispo-

sitif de dosage dans la bouteille.

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

Remarque

En cas du réservoir d'eau propre vide, l'addition du détergent est arrêtée. La tête de nettoyage continue son travail sans addition de liquide. En cas de la bouteille de détergent est vide, l'addition est aussi arrêtée.

Variantes sans dispositif de dosage boîte

Î Ajouter du détergent dans le réservoir

d'eau propre.

Réglages

Réglage de la quantité d'eau

Régler la quantité d'eau correspondant à

la salissure du sol au bouton de réglage.

Remarque

Effectuer des premières essaies de nettoyage avec une faible quantité d'eau. Augmenter peu à peu la quantité d'eau jusqu'à ce que est attendu le résultat souhaité de nettoyage.

Régler le dosage de nettoyage

Î Tourner le bouton Info dans le sens ho-

raire, jusqu'à ce que 'RM-Dosierung' ou 'RM-Dosing' apparaisse.

Î Appuyer brièvement sur le bouton Info -

l'affichage clignote.

Î Régler le dosage de nettoyage en tour-

nant le bouton Info (0,5% jusqu'à 3%).

Î Appuyer sur le bouton Info pour confir-

mer la valeur configurée.

Remarque

Si aucun produit de nettoyage doit être dosé à l'eau, le dosage doit être reglé sur 0%.

– 8

49FR

Abaisser la barre d'aspiration

Î Presser le levier vers le bas; la barre

d'aspiration est abaissée et la turbine

d'aspiration se mise en marche.

Remarque

Pour nettoyer des sol avec carrelage, régler la barre droite d'aspiration de cette manière, que le nettoyage s'effectu dans en angle droite aux joints. Régler la position inclinée et la dente de la barre d'aspiration, pour obtenir une amélioration du résultat d'aspiration (cf. "Régler les barres d'aspiration").

Régler la vitesse de rotation des brosses

Î Tourner le bouton Info dans le sens ho-

raire, jusqu'à ce que 'FACT' apparaisse. Î Appuyer brièvement sur le bouton Info -

l'affichage clignote. Î Régler la vitesse de rotation des bros-

ses en tournant le bouton Info :

– '...Power' - vitesse de rotation élevée

(100%).

– '...Whisper' - vitesse de rotation moyen-

ne (60%).

– '...Fine' - faible vitesse de rotation

(40%). Î Appuyer sur le bouton Info pour confir-

mer la valeur configurée.

Mettre en marche la tête de nettoyage

Attention

Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur place.

Î Presser la pédale par le bas, bouger à

gauche et lâcher par le haut. La tête de

nettoyage est abaissée et le moteur de la brosse démarre automatiquement.

Î Régler la pression des brosses au le-

vier.

Remarque

Effectuer des premières essaies de nettoyage avec une faible pression. Augmenter peu à peu la pression jusqu'à ce que est attendu le résultat souhaité de nettoyage. Un bon réglage de la pression diminue les besoins énergétiques et l'usure des brosses. En cas d'arrêt de la machine et de la surcharge les moteurs des brosses s'arrêtent.

Attention

Dommages du sol par une pression trop haute. Effectuer des premières essaies de polissage avec une faible pression. En cas de besoin augmenter la pression jusqu'à ce que est attendu le résultat souhaité de polissage.

50 FR

– 9

Réglage de la barre d'aspiration

Position inclinée

Pour améliorer le résultat de l'aspiration sur des revêtements carrelés, il est possible de tourner la barre d'aspiration jusqu'à une position inclinée de 5°.

Î Deserrer les écrous à croisillon. Î Tourner la barre d'aspiration.

Î Visser les écrous à croisillon.

Inclinaison

Si le résultat de l'aspiration n'est pas suffisant, il est possible de modifier le degré d'inclinaison de la barre d'aspiration.

Î Desserrer les écrous-papillons. Î Incliner la barre d'aspiration.

Î Tourner le bouton Info dans le sens ho-

raire, jusqu'à ce que 'WDB-Funktion' ou 'WDB-Function' apparaisse.

Î Appuyer brièvement sur le bouton Info. Î Tourner le bouton Info pour sélection-

ner 'ON' ou 'OFF'.

Î Appuyer sur le bouton Info pour confir-

mer la valeur configurée.

Stand-by

Si la période d'arrêt dépasse les 30 minutes, l'appareil se met en stand-by. Pour le mettre de nouveau en service, tourner l'interrupteur à clé brièvement sur "0" et ensuite de nouveau sur "1".

Arrêt et mise hors marche de

l'appareil

Î Fermer le bouton de réglage pour régler

la quantité d'eau.

Î Lâcher le levier de direction. Î Relever la tête de nettoyage. Î Avancer brièvement en avant et aspirer

la quantité résiduelle d'eau.

Î Soulever la barre d'aspiration.

La turbine d'aspiration travaille encore 5 secondes pour aspirer l'eau résiduelle des barres d'aspiration et du flexible d'aspiration.

Î Actionner la frein d'immobilisation (op-

tion). Presser la pédale vers le bas et bouger vers la fixation à droite.

Î Serrer à fond les écrous-papillons.

Activer/désactiver WDB

Cette fonction est nécessaire pour le fonctionnement du kit de montage Aspiration pulverisée (accessoire).

Î Tourner l'interrupteur à clé à la pupitre

de commande sur "0" et retirer la clé.

Î En cas échéant, recharger la batterie.

– 10

51FR

Vider l'eau sale

몇 Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

Î Sortir le flexible de vidange du dispositif

de maintien et l'abaisser au-dessus

d'un collecteur approprié.

Î Compresser ou plier le dispositif de do-

sage. Î Ouvrir le couvercle du dispositif de do-

sage. Î Laisser s'écouler l'eau sale - réguler la

quantité d'eau par une pression ou un

pli. Î Rincer le réservoir d'eau sale à l'eau

propre.

Vider l'eau propre.

Transport

 Danger

Risque de blessure ! Ne pas charger ni décharger la machine sur des pentes supérieures à 10%. Rouler doucement.

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

Î Relever la tête de nettoyage pour em-

pêcher le dommage des brosses.

Î Retirer la brosse pour éviter qu'elle ne

se détériore.

Î Actionner la frein d'immobilisation (op-

tion).

Î Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

Î Dévisser le couvercle pour vider l'eau

propre - ne pas retirer complètement.

Purger l'eau. Î Pour rincer le réservoir d'eau propre, re-

tirer le couvercle avec joint complète-

ment.

52 FR

 Danger

Risque de blessure ! Avant d'effectuer des travaux sur l'appareil, positionner l'interrupteur à clé sur "0" et retirer la clé et la fiche de secteur du chargeur.

Î Vider et éliminer l'eau sale et le reste

d'eau propre.

Plan de maintenance

Après chaque mise en service

Attention

Risque d'endommagement. Ne pas laver l'appareil au jet d'eau et ne jamais utiliser de détergents agressifs.

Î Vider l'eau sale.

– 11

Î Rincer le réservoir d'eau sale à l'eau

propre. Î Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de déter-

gent doux. Î Contrôler le tamis à peluches et le cas

échéant, le nettoyer. Î Uniquement variante BR: Retirer et vi-

der le réservoir de salissure grossière. Î Nettoyer les lèvres d'aspiration et les lè-

vres d'enlèvement, puis contrôler leur

degré d'usure et le cas échéant, les net-

toyer. Î Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.

Mensuellement

Î Contrôler les bornes de la batterie, en

cas de besoin brosser et graisser avec

graisse de borne. Faire attention que

les câbles de raccordement sont bien

branché. Î Contrôler le fonctionnement du frein

d'immobilisation (option). Î Nettoyer les joints entre le réservoir

d'eau sale et le couvercle et vérifier s'ils

sont étanches, en cas de besoin rem-

placer. Î Contrôler en cas de batteries avec

maintenance la concentration de l'acide

des celulles. Î Nettoyer le tunnel des brosses (unique-

ment variante BR).

Tous les ans

Î L'inspection prescrite doit être effec-

tuée par le service après-vente.

Travaux de maintenance

Échanger ou tourner les lèvres d'aspiration.

Î Retirer la brosse d'aspiration. Î Dévisser le bouton cannelé.

Î Retirer les pièces plastiques. Î Retirer les lèvres d'aspiration. Î Mettre de nouvelles lèvres d'aspiration

en place.

Î Mettre en place des pièces plastiques. Î Visser et serrer les boutons cannelés.

Remplacement des rouleaux-brosses

Î Relever la tête de nettoyage.

Î Desserrer le verrouillage du chapeau

de palier.

Î Pousser le chapeau de palier vers le

bas et l'enlever.

Î Retirer le rouleau-brosse. Î Mettre un nouveau rouleau-brosse en

place.

Î Refixer le chapeau de palier dans l'or-

dre inverse.

Î Répéter le procédure à la côté que se

trouve en face.

Remplacement des disques-brosses

Î Relever la tête de nettoyage. Î Presser la pédale pour changer les

brosses contre la résistance par le bas.

Î Sortir le disque-brosse latéralement

sous la tête de nettoyage.

– 12

53FR

Î Maintenir le nouveau disque-brosse

sous la tête de nettoyage, pousser vers

le haut et enclencher.

Régler le bouclier anti-projection.

Î Dévisser les deux vis. Î Déplacer les deux ressorts de traction

dans la position souhaitée.

Î Orienter le bouclier anti-projection. Î Visser les deux vis.

Monter une tête de nettoyage

Î Desserrer la vis pour le verrouillage du

réservoir et relever le réservoir.

Î Tête de nettoyage D : Enlever le cou-

vercle sur la tête de nettoyage.

Î Poser la tête de nettoyage au centre

devant l'appareil.

Î Connecter le câble d'alimentation élec-

trique de la tête de nettoyage avec l'appareil (les mêmes couleurs doivent être connectées les unes aux autres).

Î Tête de nettoyage R Insérer le couver-

cle et le visser fermement.

Î Tête de nettoyage D : Poser et enclen-

cher le couvercle.

Î Connecter l'accouplement de tuyau sur

la tête de nettoyage avec le flexible sur l'appareil.

Î Tête de nettoyage R Dévisser la poi-

gnée-étoile et retirer le couvercle.

54 FR

Î Mettre la languette en place au centre

de la tête de nettoyage entre les fourchettes dans le levier.

Î Oriente le levier sur la pédale pour le-

ver/abaisser de telle manière que les alésages dans le levier et la tête de nettoyage correspondent.

Î Enficher la goupille de maintien à tra-

vers les alésages et basculer la tôle de fixation vers le bas.

– 13

Î Aligner la barre de poussée dans le

support sur la tête de nettoyage. Î Enficher la goupille de maintien par la

droite à travers les alésages et basculer

la tôle de fixation vers le bas. Î Renouveler le processus avec la barre

de poussée du côté opposé.

Remarque

Les deux goupilles de maintient sur les barres de poussée sont enfoncées depuis le même côté à travers les supports (pas symétrique).

Tenir les enfants à l'écart des acides et des batteries

Risque d'explosion

Toute flamme, matière incandescente, étincelle ou cigarette est interdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Î Desserrer les écrous de la vis de régla-

ge et aligner la tête de nettoyage de tel-

le manière que les deux rouleaux-

brosses touchent le sol de manière uni-

forme. Î Resserrer les écrous de la vis de régla-

ge.

Démonter la tête de nettoyage

Le démontage a lieu dans l'ordre inverse au montage.

Batteries

Respecter impérativement ces consignes en cas de manipulation des batteries :

Respecter les consignes situées sur la batterie, dans les instructions de service et dans le mode d'emploi du véhicule

Porter des lunettes de protection

Ne pas mettre la batterie au rebut dans le vide-ordures

 Danger

Risque d'explosion. Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie. Risque de blessure. Ne jamais mettre en contact des plaies avec le plomb. Prendre soin de toujours se laver les mains après avoir manipulé la batterie.

Montage et branchement de la batterie

En cas de la variante BAT la batterie est déjà montée. Î Desserrer le verrouillage du réservoir et

relever le réservoir.

Î Mettre les batteries en place dans la

cuve en les alignant par rapport à la tête de nettoyage et visser à fond l’équerre de fixation figurant derrière les batteries.

Î Graisser les bornes de batterie avec

graisse de borne.

– 14

55FR

Î Connecter les bornes avec les câbles

de raccordement ci-joint.

몇 Avertissement

Veiller à respecter les polarités appropriées.

Î Brancher le câble de raccordement ci-

joint aux bornes de batterie encore li-

bres (+) et (-).

몇 Avertissement

Risque de blessure causée par l'écrasement. En orientant vers le bas, garder le réservoir uniquement dans ce secteur.

Î Pivoter le réservoir d'eau vers l'avant.

몇 Avertissement

Charger la batterie avant de mettre l'appareil en service.

Batteries recommandées

Fabricant, N° de commande de Kärcher

DETA

6.654-130

DETA 24 V PzS 170 (5), sans

DETA

6.654-089

Description

24 V GtV 180 DTP, sans maintenance, 180 Ah, 4 x 6 V

maintenance, 170 Ah, 4 x 6 V

24 V GiV 160 DT, sans maintenance, 160 Ah, 4 x 6 V

SONNENSCHEIN

TROJAN T-145, sans maintenance,

Chargeurs recommandés

Fabricant, N° de commande de Kärcher

KÄRCHER

6.654-072.0

KÄRCHER

6.654-078.0

Pour tous les deux chargeur il est nécessaire un fil électrique/adaptateur 6.648-582. Les batteries et chargeurs sont disponibles dans le commerce.

020 8517 405, sans maintenance, 175 Ah, 4 x 6 V

205 Ah, 4 x 6 V

Description

Chargeur 2425 pour des batteries à maintenance réduite, 24 V

Chargeur 2425 pour des batteries sans maintenance, 24 V

Démonter les batteries

Î Tourner l'interrupteur à clé à la pupitre

de commande sur "0" et retirer la clé.

Î Desserrer le verrouillage du réservoir et

relever le réservoir.

Î Débrancher le câble du pôle moins de

la batterie.

Î Déconnecter les câbles restants de la

batterie

Î Démonter l'équerre de fixation. Î Sortir les batteries. Î Eliminer les batteries dans le respect

des dispositions en vigueur.

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclure des contrats de maintenance avec le bureau de ventes Kärcher responsable.

Protection antigel

En cas de risque de gel : Î Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Î Déposer l'appareil dans une pièce à

l'abri du gel.

56 FR

– 15

Pannes

 Danger

Risque de blessure ! Avant d'effectuer des travaux sur l'appareil, positionner l'interrupteur à clé sur "0" et retirer la clé et la fiche de secteur du chargeur.

Î Vider et éliminer l'eau sale et le reste

d'eau propre.

Panne Remède

Il est impossible de mettre l'appareil en marche

L'appareil ne se bouge pas

Quantité d'eau insuffisante

Puissance d'aspiration insuffisante

Résultat de nettoyage insuffisant

Les brosses ne se tournent pas

* Eliminer les vis de la couvercle électrique et tourner la couvercle électrique avec le chargeur vers le bas.

Stand-by, tourner l'interrupteur à clé sur"0", ensuite de nouveau sur "1".

Contrôler le fusible F2 *, en cas de besoin échanger * Contrôler la batterie, en cas de besoin charger. Contrôler si le frein d'immobilisation (option) est deserrer.

Contrôler le niveau d'eau propre et en cas de besoin, remplir le réservoir

Contrôler si les flexibles sont bouchés, en cas de besoin nettoyer.

Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étanches, en cas de besoin remplacer.

Nettoyer le tamis à peluches. Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas

de besoin remplacer. Contrôler si les flexibles d'aspiration sont bouchés, en cas de be-

soin nettoyer. Contrôler si les flexibles d'aspiration sont étanches et en cas de

besoin remplacer. Vérifier si le couvercle sur le flexible de vidange d'eau sale est

fermé. Vérifier le réglage de la barre d'aspiration. Régler la pression. Contrôler le degré d'usure des brosses et le cas échéant, les

remplacer. Diminuer la pression. Vérifier si des corps étrangers bloquent les brosses et le cas

échéant, éliminer les corps étrangers. Si le contacteur de ligne dans l'électrique est actionné, tourner

l'interrupteur à clé sur "0", ensuite de nouveau sur "1".

En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.

– 16

57FR

Accessoires

Accessoire BR...

Désignation Référence

Largeur de travail 550 mm

Tête de nettoyage 2.763-002.0 2.763-004.0 1 1 Brosse d'aération,

rouge (moyenne, standard)

Brosse d'aération, blanche (douce)

Brosse d'aération, orange (haut/bas)

Brosse d'aération, verte (grit)

Brosse d'aération, gris ( 1 mm de grit)

Rouleau de pad 4.762-432.0 4.762-433.0 Pour la réception de pads de

Pad de rouleau, blanc (très doux)

pad de rouleau, jaune (doux)

Pad de rouleau, rouge (moyen)

Pad de rouleau, vert (dur)

6.906-934.0 6.906-935.0 Aussi pour un nettoyage des

6.906-977.0 6.906-981.0 Pour le polissage et nettoyage

6.906-978.0 6.906-982.0 Pour frotter des sols structu-

6.906-979.0 6.906-983.0 Pour un nettoyage profond

6.906-980.0 6.906-984.0 1 2

6.369-389.0 Pour le nettoyage et le polis-

6.369-454.0 Pour le polissage des sols. 20 60

6.369-456.0 Pour le nettoyage des sols

6.369-455.0 Pour le nettoyage des sols

Référence

Largeur de travail 650 mm

Description

Pièce

sol plus sales.

des sols sensibles.

12 rés (carrelage de protection etc.).

12 des sols très sales et pour décaper (p.ex. cire, acryliques).

12 rouleau.

20 60 sage des sols sensibles.

20 60 pas trop sales.

20 60 normal ou très sales.

L'appareil besoin la pièce

58 FR

– 17

Accessoires BD...

Désignation Référence

Largeur de travail 550 mm

Tête de nettoya-ge2.763-001.0 2.763-003.0 1 1

Disque-brosse, nature (douce)

Disque-brosse, rouge (moyenne, standard)

Disque-brosse, noire (dure)

4.905-016.0 4.905-012.0 Pour le polissage des sols. 1 2

4.905-014.0 4.905-010.0 Pour le nettoyage des sols pas

4.905-017.0 4.905-013.0 Pour le nettoyage des sols très

Référence

Largeur de travail 650 mm

Description

Pièce

trop sales ou sensibles.

sales.

Accessoire BR.../BD...

Désignation Référence Description Pièce L'appa-

reil besoin la pièce

Lèvre en caoutchouc, bleu

Lèvre en caoutchouch, marron

Barre d'aspiration, droit

Barre d'aspiration, courbée

6.273-214.0 Standard Paire 1 paire

6.273-208.0 résistante à l'huile Paire 1 paire

6.273-205.0 Anti-bandes Paire 1 paire

4.777-302.0 Standard 1 1

4.777-312.0 Standard 1 1

L'appareil besoin la pièce

– 18

59FR

Caractéristiques techniques

BR BD

Performances

Tension nominale V 24

Capacité de la batterie Ah (5h) max. 180/205

Puissance absorbée moyenne W 1900 1500

Puissance du moteur (puissance nominale) W 200

Puissance du moteur d'aspiration W 500

Puissance de moteur de brosses W 2x 600 1x 800

Fusibles

F1 (fusible principal) A 125 150

F2 (commande) A 3

Aspiration

Puissance d'aspiration, débit d'air l/s 22

Puissance d'aspiration, dépression kPa 11,5

Brosses de nettoyage

Vitesse des brosses t/min 1350 180

Dimensions et poids

Surface théoriquement nettoyable m²/h 2475

Volume du réservoir d'eau propre/réservoir d'eau

l 60/55

sale

Température d'eau max. °C 60

Poids de transport kg 235

Poids total kg (295) 300*

Valeurs déterminées selon EN 60335-2-72

Valeur totale de vibrations m/s

Incertitude K m/s

Niveau de pression sonore L

Incertitude K

Niveau de pression sonore L

+ incertitude K

dB(A) 72

dB(A) 1

dB(A) 91

* Appareils d’achat groupé

60 FR

– 19

<2,5

0,2

Déclaration CE

CEO

Head of Approbation

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur de plancher Type: 1.384-xxx Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

Normes nationales appliquées :

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur les accessoires sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous www.kaercher.com sous le menu Service.

Responsable de la documentation: S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Winnenden, 2010/07/14

– 20

61FR

Prima di utilizzare l'apparecchio

Italiano

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

per la prima volta, leggere le

Indice

Norme di sicurezza IT - 1 Funzione IT - 1 Uso conforme a destinazione IT - 2 Protezione dell’ambiente IT - 2 Elementi di comando e di fun-

zione Prima della messa in funzione IT - 5 Funzionamento IT - 6 Arresto e spegnimento IT - 11 Trasporto IT - 12 Supporto IT - 12 Cura e manutenzione IT - 12 Guasti IT - 16 Accessori IT - 18 Dati tecnici IT - 20 Dichiarazione CE IT - 21 Garanzia IT - 21 Ricambi IT - 21

IT - 3

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Pulsante d'arresto d'emergenza

Per disattivare immediatamente tutte le funzioni:

Simboli riportati nel manuale d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Simboli riportati sull’apparecchio

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", 5.956-251. L'apparecchio è omologato per l'uso su superfici con pendenza fino a 2%. Per aumentare la sicurezza, in caso di lavori su superfici con pendenza fra il 2- 10% è necessario avere installato il gruppo accessorio (ABS) freno supplementare 2.640 - 376.

Prima di mettere in funzione l’apparecchio, assicurarsi che il cofano e tutti i coperchi siano ben chiusi. Non posizionare la chiave d'avviamento su "0“ durante il funzionamento. In caso di pericolo premere il pulsante d'arresto d'emergenza.

62 IT

Pericolo di lesioni causate da schiacciamenti. Quando bisogna rovesciare il serbatoio, afferrarlo soltanto in questo punto.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido o per la lucidatura di superfici piane.

– E' facilmente adattabile ai diversi tipi di

pulizia grazie alla possibilità di regolazione della quantità di acqua, della pressione di contatto e della maggiore velocità delle spazzole, della quantità di detergente così come della velocità di marcia.

– Una larghezza massima di 550 mm e

una capienza di acqua pulita e sporca di rispettivamente 60 l permettono una pulizia efficace anche in caso di lunghi tempi di utilizzo.

– 1

– L'apparecchio è semovente, il motore di

guida è alimentato da quattro batterie.

– Le batterie possono essere caricate

con l'apposito caricabatterie (presa 230V).

– La batteria ed il caricabatterie sono già

integrate nelle varianti "Package".

Avvertenza

L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi lavori di pulizia. Richiedete il nostro catalogo o visitate il nostro sito Internet alla pagina www.kaercher.com.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

– L'apparecchio dev'essere utilizzato

esclusivamente per la pulizia di pavimenti lisci resistenti all'umidità ed alla lucidatura.

– L'apparecchio non si adatta alla pulizia

di pavimenti gelati (per es. in magazzini frigoriferi).

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio originali.

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– Non aspirare gas infiammabili, acidi allo

stato puro o solventi. Ne fanno parte la benzina, diluenti per vernici oppure gasolio, i quali insieme

all’aria aspirata possono formare vapori e miscele esplosivi, ma anche l'acetone, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio.

– L'apparecchio è omologato per l'uso su

superfici con pendenza fino a 2%. Per aumentare la sicurezza, in caso di

lavori su superfici con pendenza fra il 210% è necessario avere installato il gruppo accessorio (ABS) freno supplementare 2.640-376.0.

Protezione dell’ambiente

I materiali dell’imballaggio sono riciclabili. Non smaltire l’imballaggio con i rifiuti domestici, ma conferirlo al riciclaggio.

Gli apparecchi usati contengono materiali riciclabili preziosi, che dovrebbero pertanto essere conferiti al riciclaggio per assicurare il loro riutilizzo. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Smaltire pertanto gli apparecchi usati attraverso idonei centri di raccolta.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

– 2

63IT

Elementi di comando e di funzione

1 Quadro di comando 2 Archetto di spinta 3 Leva direzione di guida 4 Tubo di scarico dell'acqua sporca 5 Cavo di collegamento per caricabatterie

(solo variante Pack)

6 Tubo flessibile di aspirazione

64 IT

7 Pedale per l’azionamento del freno di

stazionamento (opzione). 8 Caricabatterie (solo variante "Pack") 9 Elettronica e fusibili 10 Viti per il coperchio del vano elettronica 11 Barra di aspirazione *

– 3

12 Dadi ad alette per il fissaggio della bar-

ra di aspirazione

13 Dadi ad alette per la sostituzione dei

labbri di aspirazione

14 Pedale per il sollevamento/l’abbassa-

mento della testa di pulizia

15 Dadi ad alette per l'inclinazione della

barra di aspirazione

16 Leva per la regolazione della pressione

di contatto delle spazzole 17 Targhetta 18 Aggancio per la barra di aspirazione 19 Indicatore di livello acqua pulita 20 Contenitore dello sporco grossolano

(solo BR) 21 Pulsante di regolazione della quantità

d'acqua 22 Batteria (solo variante Pack) 23 Rulli delle spazzole (solo variante BR),

spazzole a disco (variante BD) * 24 Testa di pulizia * 25 Fusibile principale F1 26 Leva abbassamento barra di aspirazione 27 Coperchio serbatoio acqua sporca 28 Filtro pelucchi 29 Bocchettone di riempimento serbatoio

acqua pulita 30 Serbatoio acqua pulita 31 Serbatoio acqua sporca 32 Dispositivo di dosaggio per l’acqua

sporca 33 Chiusura serbatoio acqua pulita 34 Dispositivo di blocco del serbatoio 35 Copertura del condotto di aerazione (la

rimozione può avvenire soltanto da par-

te di personale specializzato) 36 2,5 l detergente in bottiglia * 37 Tubo flessibile di aspirazione per deter-

gente (solo versione Dose)

* non in dotazione

Quadro di comando

1 Interruttore a chiave 2 Pulsante Info (Infobutton) 3 Display per la visualizzazione delle se-

guenti funzioni:

- stato della batteria

- velocità di lavaggio

- numero di giri della spazzola

- funzione WDB

- ore di esercizio

- velocità

- Dosaggio del detergente (solo versione Dose)

- produttore

- versione del programma

4 La spia luminosa (rossa) si illumina in

caso di batterie scariche

5 La spia luminosa (rossa) si illumina

quando la bottiglia del detergente è vuota (solo versione Dose)

6 La spia luminosa (rossa) si illumina in

caso di spazzole sovraccariche

7 La spia luminosa (verde) si accende al

riempimento con acqua

8 La spia luminosa (verde) si accende

quando l'apparecchio si trova in funzione di aspirazione

9 Sbloccare il pulsante d'arresto d'emer-

genza girandolo

– 4

65IT

Caricabatterie (solo variante

"Pack")

1 Spia luminosa rossa accesa = guasto

caricabatterie/batteria. Rivolgersi al

servizio di assistenza clienti 2 Spia luminosa verde accesa = batterie

cariche 3 Spia luminosa gialla accesa = batterie

in carica

Prima della messa in funzione

Montare le spazzole

Variante BD

Prima della messa in funzione è necessario montare le spazzole a disco (vedi „lavori di manutenzione“).

Variante BR

Le spazzole sono già montate

Montare le batterie

Nella variante „Pack“ le batterie sono già inserite Nelle altre varianti è necessario montare le batterie (vedi „Cura e manutenzione / Inserire e collegare le batterie“).

Carica della batteria

 Pericolo

Rischio di esplosioni. Il caricamento di batterie con liquido è consentito solo con coperchio aperto.

Avvertenza

L'apparecchio dispone di una protezione dallo scaricamento totale, ciò significa che se si raggiunge il livello minimo di capacità, sia i motori delle spazzole che le turbine si disattivano. In questo caso, sul quadro di comando la spia di controllo della batteria (rossa) si accende. Da questo momento, l’apparecchio può essere solamente guidato.

Î Guidare l'apparecchio direttamente alla

stazione di carica evitando le pendenze.

Avvertenza

Se si utilizzano batterie diverse (p. es. da un altro produttore), la protezione dallo scaricamento totale deve essere adattata dal servizio clienti Kärcher alla rispettiva batteria.

 Pericolo

Pericolo di scosse elettriche. Fare attenzione alla rete elettrica e alla protezione - vedi "Caricabatterie“. Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati!

Avvertenza

Il tempo medio di caricamento è di ca. 1015 ore. I caricabatterie raccomandati dalla Kärcher sono conformi alle batterie utilizzate. Sono regolate elettronicamente e terminano automaticamente il procedimento di carica. Tutte le funzioni dell'apparecchio vengono disattivate automaticamente durante il procedimento di carica.

Processo di ricarica variante Pack

Î Inserire la spina in una presa elettrica.

Procedura di ricarica senza caricabatterie installato

Î Svuotare i serbatoi dell’acqua sporca e

dell’acqua pulita.

Î Sbloccare la chiusura del serbatoio ed

orientare il serbatoio verso l’alto.

Î Staccare la spina della batteria e colle-

garla al cavo di caricamento.

Î Collegare il caricabatterie alla rete e ac-

cenderlo.

Batterie a ridotta manutenzione (batterie con liquido)

Î Un'ora prima della fine del procedimen-

to di carica aggiungere acqua distillata. Osservare il giusto livello di acido. Le batterie sono adeguatamente contrassegnate.

66 IT

– 5

몇 Attenzione

Pericolo di ustioni chimiche!

– Il rabbocco di acqua allo stato scarico

della batteria può provocare la fuoriu-

scita di acido!

– Durante l'impiego di acido da batteria

indossare occhiali di protezione ed os-

servare le indicazioni in modo da evita-

re ferite o danneggiamenti

dell'abbigliamento.

– Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbi-

gliamento con acqua abbondante.

Attenzione

Rischio di danneggiamento!

– Utilizzare solo acqua distillata o desali-

nizzata (EN 50272-T3) per rabboccare

la batteria.

– Non utilizzare additivi estranei (cosid-

detti agenti di miglioramento), in quanto

decadrebbe ogni garanzia.

몇 Attenzione

In caso di sostituzione della batteria negli apparecchi "Package", utilizzare soltanto batterie prive di manutenzione.

Montare la barra di aspirazione

Î Inserire la barra di aspirazione nell'ag-

gancio per la barra di aspirazione in

modo tale che la lamiera sagomata si

trovi sopra l'aggancio. Î Svitare i dadi ad alette

Operazione di scarico

 Pericolo

Rischio di lesioni. Per un'immediata interruzione di tutte le funzioni premere il pulsante d'arresto d'emergenza.

Î Inserire e collegare le batterie (vedi

"Prima della messa in funzione").

Î Appoggiare le assi lunghe laterali

dell’imballaggio al pallet formando una rampa.

Î Fissare le assi con delle viti. Î Sistemare sotto la rampa le assicelle

corte come sostegno.

Î Rimuovere i listelli di legno che blocca-

no le ruote.

Î Sollevare la testa di lavaggio azionando

il pedale e rimuovere l’imballaggio in cartone.

Î Posizionare l'interruttore a chiave in po-

sizione „1“.

Î Azionare la leva di direzione guida e far

scendere lentamente l'apparecchio dalla rampa.

Î Posizionare l'interruttore a chiave in po-

sizione „0“.

Î Inserire il tubo flessibile di aspirazione.

Funzionamento

 Pericolo

Rischio di lesioni. Azionare il pedale sempre solo con un solo piede. L’altro piede deve poggiare stabilmente sul terreno. Per un'immediata interruzione di tutte le funzioni premere il pulsante d'arresto d'emergenza.

– 6

67IT

Guidare

Attenzione

Rischio di danneggiamento. Per retrocedere è necessario sollevare la barra di aspirazione.

Avvertenza

L’apparecchio è costruito in modo da lasciar sporgere la testa della spazzola verso destra. Questo permette un’ampia visibilità e un accostamento ottimale ai bordi durante il lavoro.

Î Sbloccare il pulsante d'arresto d'emer-

genza girandolo. Î Inserire la chiave nell'interruttore a

chiave posto sul quadro di comando e

girarla su "1". Î Sbloccare il freno di stazionamento (opzio-

ne) premendo il pedale verso il basso e

spostandolo verso sinistra. Lasciare che il

pedale si alzi. Î Guidare l'apparecchio

In avanti:

Premere la leva di direzione guida in avanti.

Retrocedere:

Tirando la leva di direzione guida indietro.

Ruotare il pulsante Info (Infobutton) in senso orario finché viene visualizzato „CleanSpdRev=xxx%.

Avvertenza

Il display passa automaticamente alla visualizzazione „controllo batteria“ 10 secondi dopo l’ultimo azionamento del pulsante Info.

– Premere brevemente il pulsante Info

(Infobutton) - la visualizzazione lampeggia.

– Impostare la velocità girando il pulsante

Info (Infobutton). Valore impostabile: tra il 30% ed il 100% a passi da 10.

– Premere il pulsante Info per confermare

il valore impostato.

Î Fermare l'apparecchio: Rilasciare la

leva di direzione di guida.

Avvertenza

L’apparecchio si muove soltanto quando la leva di direzione guida viene spostata di 15°.

Î Regolare la velocità operativa.

– In avanti:

Ruotare il pulsante Info (Infobutton) in

senso orario finché viene visualizzato

„CleanSpdFwd=xxx%“.

– Retrocedere:

68 IT

– 7

Aggiungere carburante e sostanze

aggiuntive

Acqua fresca

Î Aprire il coperchio. Î Aggiungere acqua pulita (massimo 60

°C) fino a 15 cm sotto il bordo inferiore

del bocchettone di riempimento. Î Chiudere il coperchio.

Detergente

몇 Attenzione

Rischio di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti. Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico. Osservare le avvertenze di sicurezza riportate sui detergenti.

Avvertenza

Non utilizzare detergenti molto spumeggianti.

Detergenti consigliati:

Impiego Detergente

Pulizie di manutenzione di tutti i pavimenti resistenti all'acqua.

Pulizia di manutenzione di superfici lucide (per es. granito)

Pulizia di manutenzione e pulizie di fondo di pavimenti industriali

Pulizia di manutenzione e pulizie di fondo di pavimenti industriali di piastrelle in gres

Pulizia di manutenzione di piastrelle nelle zone sanitarie

Pulizia e disinfezione nelle zone sanitarie

Destratificazione di tutti i pavimenti resistenti all'alcali (per es. PVC)

Destratificazione di pavimenti in Linoleum

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

Variante con dispositivo di dosaggio "Dose"

Durante il passaggio dell'acqua pulita in direzione testa di pulizia vi si aggiunge una dose di detergente tramite un dispositivo di dosaggio.

Avvertenza

Il dispositivo di dosaggio consente di aggiungere max. 3% di detergente. In caso di dosaggio maggiore occorre mettere il detergente direttamente nel serbatoio dell'acqua pulita.

Î Posizionare la bottiglia del detergente

nel supporto dietro il quadro di comando.

Î Svitare il coperchio della bottiglia. Î Inserire il tubo flessibile di aspirazione

del dispositivo di dosaggio nella bottiglia.

Avvertenza

In caso di serbatoio dell'acqua pulita vuoto, l'aggiunta di detergente si blocca. La testa di pulizia continua ad operare senza aggiunta di liquidi. Anche in caso di tanica di detergente vuota l'aggiunta di detergente si ferma.

Varianti senza dispositivo di dosaggio Dose

Î Aggiungere il detergente nel serbatoio

dell'acqua pulita.

– 8

69IT

Impostazioni

Regolare la quantità di acqua

Î Impostare la quantità d´acqua adegua-

ta allo sporco ed alla superficie da puli-

re tramite il pulsante di regolazione.

Avvertenza

Eseguire le prime prove di lavaggio con una piccola quantità d’acqua. Aumentare gradatamente la quantità d’acqua fino ad ottenere il risultato di lavaggio desiderato.

Regolare il dosaggio di detergente.

Î Ruotare il pulsante Info in senso orario

finché viene visualizzato "RM - Dosie-

rung" o "RM - Dosing". Î Premere brevemente il pulsante Info -

la visualizzazione lampeggia. Î Impostare il dosaggio di detergente giran-

do il pulsante Info (da 0,5% fino a 3%). Î Premere il pulsante Info per confermare

il valore impostato

Avvertenza

Se all'acqua non deve essere aggiunto alcun detergente, impostare il dosaggio a 0%.

Abbassare la barra di aspirazione.

Î Spingere la leva verso il basso; la barra

di aspirazione si abbassa e la turbina di

aspirazione si attiva.

Avvertenza

Durante la pulizia di pavimenti piastrellati regolare la barra di aspirazione (in posizione orizzontale) in modo da non lavorare ad angolo retto rispetto alle fughe. Per migliorare il risultato di aspirazione è possibile regolare sia la posizione obliqua che l'inclinazione della barra di aspirazione (vedi "Regolare la barra di aspirazione").

Regolare il numero di giri delle spazzole

Î Ruotare il pulsante Info in senso orario

finche´viene visualizzato „FACT„.

Î Premere brevemente il pulsante Info -

la visualizzazione lampeggia.

Î Impostare il numero di giri delle spazzo-

le girando il pulsante Info.

– "...Power" - numero massimo di giri

(100%).

– „...Whisper“ - numero medio di giri

(60%).

– „...Fine“ - numero minimo di giri (40%).

Î Premere il pulsante Info per confermare

il valore impostato

Accendere la testa di pulizia

Attenzione

Pericolo di danneggiamento della superficie da pulire. Non utilizzare l’apparecchio fermandosi a lungo sullo stesso punto.

Î Schiacciare il pedale, spostarlo a sini-

stra e lasciare che si alzi. La testa di pulizia si abbassa ed il motore delle spazzole si attiva automaticamente.

70 IT

– 9

Î Regolare la pressione di contatto trami-

te la leva.

Avvertenza

Eseguire le prime prove di lavaggio impostando una bassa pressione di contatto. Aumentare gradatamente la pressione di contatto fino ad ottenere il risultato di pulizia desiderato. Un’impostazione corretta della pressione di contatto riduce il consumo di energia e limita l’usura delle spazzole. Arrestando l’apparecchio o in caso di sovraccarico, i motori delle spazzole si bloccano.

Attenzione

Una pressione di contatto eccessiva può danneggiare il pavimento. Eseguire le prime prove di lucidatura con pressione di contatto regolata al minimo. Aumentare gradatamente la pressione di contatto fino ad ottenere il risultato di lucidatura desiderato.

Regolare la barra di aspirazione

Posizione obliqua

Per migliorare il risultato di aspirazione su pavimenti piastrellati la barra di aspirazione può essere messa in posizione obliqua (5° max.).

Î Allentare i dadi ad alette. Î Ruotare la barra di aspirazione.

Î Svitare i dadi ad alette

Inclinazione

In caso di aspirazione insufficiente l'inclinazione della barra di aspirazione orizzontale può essere modificata.

Î Allentare i dadi a farfalla. Î Inclinare la barra di aspirazione.

Î Stringere i dadi a farfalla.

– 10

71IT

Attivazione/disattivazione WDB

Questa funzione è necessaria per l'utilizzo del kit di montaggio per spruzzare/aspirare (accessori). Î Ruotare il pulsante info in senso orario

finché non viene visualizzato "WDB-

Funktion" o "WDB-Function“.

Î Premere brevemente il pulsante Info. Î Selezionare "ON“ o "OFF“ ruotando il

pulsante info. Î Premere il pulsante Info per confermare

il valore impostato.

Stand-by

Se una pausa di lavoro supera i 30 minuti, l'apparecchio passa in modalità stand-by: Per rimettere in funzione l'apparecchio girare l'interruttore a chiave brevemente sulla posizione „0“ e poi rigirarlo sulla posizione „1“.

Arresto e spegnimento

Î Chiudere il pulsante di regolazione del-

la quantità d’acqua.

Î Rilasciare la leva di direzione di guida. Î Sollevare la testa di pulizia. Î Avanzare per un breve tratto e aspirare

l’acqua residua. Î Sollevare la barra di aspirazione.

La turbina di aspirazione continua a

funzionare per altri 5 secondi, per aspi-

rare l’acqua residua dalla barra di aspi-

razione e dal tubo flessibile di

aspirazione. Î Azionare il freno di stazionamento (op-

zione). Schiacciare il pedale e spostarlo

a destra per fissarlo.

Î Girare la chiave d'avviamento posto sul

quadro di comando su "0" e togliere la chiave.

Î Se necessario caricare la batteria.

Svuotare l'acqua sporca.

몇 Attenzione

Rispettare le norme vigenti locali sul trattamento delle acque di scarico.

Î Togliere dal supporto il tubo di scarico e

posizionarlo sopra un dispositivo di raccolta adeguato.

Î Comprimere o piegare il dispositivo di

dosaggio.

Î Aprire il coperchio del dispositivo di do-

saggio.

Î Svuotare l'acqua sporca - regolare pre-

mendo o piegando la portata dell'acqua.

Î Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

72 IT

– 11

Svuotare l'acqua sporca.

Î Per svuotare l’acqua pulita svitare il tap-

po senza toglierlo completamente.

Svuotare l'acqua Î Per sciacquare il serbatoio dell’acqua

pulita togliere il tappo con guarnizione.

Trasporto

 Pericolo

Rischio di lesioni! L'apparecchio può essere impiegato per lo scarico e il carico in pendenze non superiori all'10%. Guidare lentamente.

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

Î Alzare la testa di lavaggio per evitare danni

alle spazzole. Î Estrarre la spazzola per prevenire eventuali

danni alla spazzola. Î Azionare il freno di stazionamento (opzio-

ne). Î Per il trasporto in veicoli, assicurare l'appa-

recchio secondo le direttive in vigore affin-

ché non possa scivolare e ribaltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

 Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su „0“ e togliere la chiave e la presa del caricabatterie.

Î Scaricare e smaltire l'acqua sporca e la

restante acqua pulita.

Schema di manutenzione

A lavoro ultimato

Attenzione

Pericolo di danneggiamento. Non rivolgere il getto d'acqua sull'apparecchio e non utilizzare detergenti aggressivi.

Î Svuotare l'acqua sporca. Î Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Î Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Î Controllare il filtro pelucchi, eventual-

mente pulirlo.

Î Solo per la variante BR: Estrarre e

svuotare il contenitore di sporco grossolano.

Î Pulire i labbri di aspirazione e di trasci-

namento, verificarne l'usura ed eventualmente sostituirle.

Î Verificare l'usura delle spazzole, even-

tualmente sostituirle.

Una volta al mese

Î Controllare l'ossidazione dei poli della bat-

teria, se necessario spazzolarli e lubrificarli con grasso per poli. Controllare che i cavi di collegamento siano fissati correttamente.

Î Verificare la funzionalità del freno di stazio-

namento (opzione).

Î Pulire le guarnizioni tra il serbatoio dell'ac-

qua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.

Î Per batterie che richiedono manutenzione

controllare la densità dell'acido delle celle.

Î Pulire le cavità spazzole (solo variante

BR).

– 12

73IT

Una volta all'anno

Î Far effettuare l'ispezione prevista dal

servizio clienti.

Interventi di manutenzione

Sostituire o girare i labbri di aspirazione

Î Togliere la barra di aspirazione. Î Svitare le manopole a crociera.

Î Togliere le parti sintetiche. Î Togliere i labbri di aspirazione. Î Inserire i labbri di aspirazione sostituiti. Î Inserire le parti sintetiche. Î Avvitare e stringere le manopole a cro-

ciera.

Sostituire i rulli delle spazzole

Î Sollevare la testa di pulizia.

Sostituire le spazzole a disco

Î Sollevare la testa di pulizia. Î Premere verso il basso il pedale cambio

spazzole oltre la resistenza.

Î Estrarre la spazzola a disco lateralmen-

te sotto la testa di pulizia.

Î Posizionare una nuova spazzola a di-

sco sotto la testa di pulizia, premere verso l'alto ed agganciare.

Regolare il dispositivo paraspruzzi.

Î Svitare entrambe le viti. Î Spostare entrambe le molle di trazione

nella posizione desiderata.

Î Posizionare il paraspruzzi. Î Stringere entrambe le viti.

Montare la testa di pulizia

Î Allentare la vite per il bloccaggio del

serbatoio e orientare quest’ultimo verso l’alto.

Î Allentare la chiusura del coperchio del

cuscinetto. Î Premere verso il basso il coperchio del

cuscinetto e rimuoverlo.

Î Estrarre il rullo della spazzola. Î Introdurre un nuovo rullo della spazzola. Î Fissare nuovamente il coperchio del cu-

scinetto nella sequenza inversa. Î Ripetere il procedimento nella parte op-

posta.

74 IT

– 13

Î Testa di pulizia R: Svitare la manopola

a stella ed estrarre il coperchio. Î Testa di pulizia D: Rimuovere il coper-

chio sulla testa di pulizia. Î Posizionare la testa di pulizia al centro

davanti l'apparecchio. Î Collegare il cavo di alimentazione della

testa di pulizia all'apparecchio (gli stes-

si colori devono coincidere). Î Testa di pulizia R: Introdurre il coper-

chio ed avvitarlo. Î Testa di pulizia D: Rimettere il coper-

chio e chiuderlo. Î Collegare il giunto del tubo flessibile

sulla testa di pulizia con il tubo flessibile

all'apparecchio.

Î Introdurre la linguetta al centro della te-

sta di pulizia tra la forcella nella leva.

Î Posizionare la leva sul pedale per solle-

vare/abbassare in modo tale che i fori coincidano nella leva e la testa di pulizia.

Î Introdurre il perno di sostegno attraver-

so i fori e spostare verso il basso la lamiera di sicurezza.

Î Posizionare l'asta di comando nel so-

stegno sulla testa di pulizia.

Î Introdurre il perno di sostegno da destra

attraverso i fori e spostare verso il basso la lamiera di sicurezza.

Î Ripetere il procedimento con l'asta di

comando sul lato opposto.

Avvertenza

I due perni di sostegno sulle aste di comando sono spinti dallo stesso lato attraverso i sostegni (non a specchio).

Î Svitare i dadi della vite di regolazione e

posizionare la testa di pulizia in modo tale che i due rulli delle spazzole tocchino uniformemente il fondo.

Î Stringere nuovamente i dadi della vite

di regolazione.

– 14

75IT

Smontare la testa di pulizia

Lo smontaggio avviene nella sequenza inversa rispetto al montaggio.

Batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'apparecchio

Indossare una protezione per gli occhi

Tenere l'acido e le batterie fuori dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare scintille, usare fiamme libere e fumare

Pericolo di ustioni chimiche

Inserire e collegare le batterie

Nella variante BAT-Package le batterie sono già inserite Î Sbloccare la chiusura del serbatoio ed

orientare il serbatoio verso l’alto.

Î Inserire le batterie nell’alloggiamento

della vasca direzionandole verso la testa di pulizia, facendo attenzione che siano ben incassate. Fissare la squadretta di fissaggio posta dietro le batterie.

Î Ungere i poli della batteria con l’apposi-

to grasso per batterie.

Î Collegare i poli con il cavo di collega-

mento in dotazione.

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti domestici

 Pericolo

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria. Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

76 IT

몇 Attenzione

Verificare la corretta polarizzazione.

Î Serrare il cavo di collegamento fornito

ai poli (+) e (-) della batteria ancora liberi.

몇 Attenzione

Pericolo di lesioni causate da schiacciamenti. Quando bisogna rovesciare il serbatoio, afferrarlo soltanto in questo punto.

Î Orientare il serbatoio dell'acqua in

avanti.

몇 Attenzione

Caricare la batteria prima della messa in funzione dell'apparecchio.

– 15

Batterie consigliate

Produttore, cod. ordinazione Kärcher

DETA

6.654-130

DETA 24 V PzS 170 (5), manuten-

DETA

6.654-089

SONNENSCHEIN

TROJAN T-145, manutenzione ridot-

Caricabatterie consigliati

Produttore, cod. ordinazione Kärcher

KÄRCHER

6.654-072.0

KÄRCHER

6.654-078.0

Descrizione

24 V GtV 180 DTP, priva di manutenzione, 180 Ah, 4 x 6 V

zione ridotta, 170 Ah, 4 x 6 V 24 V GiV 160 DT, priva di

manutenzione, 160 Ah, 4 x 6 V

020 8517 405, manutenzione ridotta, 175 Ah, 4 x 6 V

ta, 205 Ah, 4 x 6 V

Descrizione

Caricabatteria 2425 per batterie a manutenzione ridotta, 24 V

Caricabatteria 2425 per batterie prive di manutenzione, 24 V

Î Smaltire le batterie scariche in confor-

mità alle disposizioni in vigore.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

Antigelo

In caso di pericolo di gelo: Î Svuotare il serbatoio di acqua pulita e di

acqua sporca.

Î Collocare l'apparecchio in un locale

protetto dal gelo.

Guasti

 Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro sull'apparecchio posizionare l'interruttore a chiave su „0“ e togliere la chiave e la presa del caricabatterie.

Î Scaricare e smaltire l'acqua sporca e la

restante acqua pulita.

In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

Per entrambi i caricabatteria è necessario un cavo di alimentazione /adattatore 6.648 –582. Sia le batterie che i caricabatteria sono acquistabili nei negozi specializzati.

Smontare le batterie

Î Girare la chiave d'avviamento posto sul

quadro di comando su "0" e togliere la chia-

ve. Î Sbloccare la chiusura del serbatoio ed

orientare il serbatoio verso l’alto. Î Scollegare il cavo dal polo negativo della

batteria.

Î Scollegare i cavi residui dalle batterie. Î Svitare l'angolare di fissaggio. Î Estrarre le batterie.

– 16

77IT

Guasto Rimedio

L'apparecchio non si accende

L'apparecchio non parte Controllare che il freno di stazionamento (opzione) sia sbloccato. Quantità di acqua insuf-

ficiente.

Potenza di aspirazione insufficiente

Risultato di pulizia insufficiente

Le spazzole non ruotano Diminuire la pressione di contatto

* Togliere le viti del coperchio del vano elettronica ed orientare il coperchio con il caricabatteria verso il basso.

Girare l'interruttore a chiave sulla posizione „0“, attendere un attimo e rigirarlo sulla posizione „1“.

Controllare il fusibile F2 *, eventualmente sostituirlo. * Controllare la batteria, eventualmente caricarla.

Controllare il livello di acqua pulita, riempire eventualmente il serbatoio

Controllare che i tubi flessibili non siano otturati, eventualmente pulirli.

Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.

Pulire il filtro pelucchi Pulire i labbri di aspirazione sulla barra di aspirazione, eventual-

mente sostituirli Controllare che il tubo flessibile non sia otturato, eventualmente

pulirlo. Verificare la tenuta stagna del tubo flessibile, eventualmente so-

stituirlo. Verificare che il coperchio del tubo di scarico di acqua sporca sia

chiuso. Verificare le regolazioni della barra di aspirazione. Regolare la pressione di contatto Verificare l'usura delle spazzole, eventualmente sostituirle.

Controllare se corpi estranei bloccano le spazzole, eventualmente rimuoverli.

Girare l'interruttore a chiave sulla posizione „0“, attendere un attimo e rigirarlo sulla posizione „1“.

78 IT

– 17

Accessori

Accessori BR...

Denominazione Codice com-

ponente

Larghezza di lavoro 550 mm

Testa di pulizia 2.763-002.0 2.763-004.0 1 1 Rullo della spazzo-

la, rosso (modello medio, standard)

Rullo della spazzola, bianco (morbido)

Rullo della spazzola, arancione (alto/ basso)

Rullo della spazzola, verde (Grit)

Rullo della spazzola, grigio (1 mm Grit)

Albero del rullo tampone

Tampone per rullo, bianco (molto morbido)

Tampone per rullo, giallo (morbido)

Tampone per rullo, rosso, (medio)

Tampone per rullo, verde (duro)

6.906-934.0 6.906-935.0 Per la pulizia di manutenzione

6.906-977.0 6.906-981.0 Per la lucidatura e la pulizia di

6.906-978.0 6.906-982.0 Per strofinare pavimenti strut-

6.906-979.0 6.906-983.0 Per la pulizia di fondo di pavi-

6.906-980.0 6.906-984.0 1 2

4.762-432.0 4.762-433.0 Serve da supporto per i tampo-

6.369-389.0 Per la pulizia e la lucidatura di

6.369-454.0 Per la lucidatura di pavimenti. 20 60

6.369-456.0 Per la pulizia di pavimenti poco

6.369-455.0 Per la pulizia di pavimenti spor-

Codice componente

Larghezza di lavoro 650 mm

Descrizione

Quantità

12 anche di pavimenti molto sporchi.

12 manutenzione di pavimenti delicati.

12 turati (pavimenti di sicurezza etc.).

12 menti molto sporchi e destratificazioni (per es. cere, acrilati).

12 ni del rullo.

20 60 pavimenti delicati.

20 60 sporchi.

20 60 chi o molto sporchi.

Quantità necessaria

– 18

79IT

Accessori BD...

Denominazione Codice com-

ponente

Larghezza di lavoro 550 mm

Testa di pulizia 2.763-001.0 2.763-003.0 1 1 Spazzola a disco,

naturale (versione morbida)

Spazzola a disco, rosso (versione media, standard)

Spazzola a disco, nera (versione dura)

4.905-016.0 4.905-012.0 Per la lucidatura di pavimenti. 1 2

4.905-014.0 4.905-010.0 Per la pulizia di pavimenti poco

4.905-017.0 4.905-013.0 Per la pulizia di pavimenti molto

Codice componente

Larghezza di lavoro 650 mm

Descrizione

Quantità

sporchi o delicati.

sporchi.

Accessori BR.../BD...

Denominazione Codice com-

ponente

Labbro di gomma, blu 6.273-214.0 Standard Coppia 1 coppia Labbro di gomma,

marrone Labbro di gomma,

marrone Barra di aspirazione,

orizzontale Barra di aspirazione

ad arco

6.273-208.0 Resistente all’olio Coppia 1 coppia

6.273-205.0 Antialoni Coppia 1 coppia

4.777-302.0 Standard 1 1

4.777-312.0 Standard 1 1

Descrizione Quanti-tàQuantità

necessaria

Quantità necessaria

80 IT

– 19

Dati tecnici

BR BD

Potenza

Tensione nominale V 24 Capacità della batteria Ah (5h) max. 180/205 Medio assorbimento di potenza W 1900 1500 Potenza del motore di trazione (potenza nominale) W 200 Potenza del motore di aspirazione W 500 Potenza del motore delle spazzole W 2x 600 1x 800

Fusibili

F1 (fusibile principale) A 125 150 F2 (centralina) A 3

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 22 Potenza di aspirazione, pressione negativa kPa 11,5

Spazzole pulenti

Numero giri spazzole 1/min 1350 180

Dimensioni e pesi

Potenza di superficie teorica m²/h 2475 Volume del serbatoio di acqua pulita/sporca l 60/55 Temperatura acqua max. °C 60 Peso di trasporto kg 235 Peso complessivo kg (295) 300*

Valori rilevati secondo EN 60335-2-72

Valore complessivo oscillazione m/s Dubbio K m/s Pressione acustica L Dubbio K

Pressione acustica LWA + Dubbio K

dB(A) 72 dB(A) 1 dB(A) 91

* Apparecchi "Package"

<2,5

0,2

– 20

81IT

Dichiarazione CE

CEO

Head of Approbation

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: detergente per pavimenti Modelo: 1.384-xxx Direttive CE pertinenti

2006/42/CE (+2009/127/CE) 2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008

Norme nazionali applicate

I firmatari agiscono su incarico e con la procura dell’amministrazione.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manuale d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaercher.com alla voce “Service”.

Responsabile della documentazione: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

82 IT

– 21

Lees vóór het eerste gebruik

Nederlands

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

van uw apparaat deze originele

Inhoudsopgave

Veiligheidsinstructies NL - 1 Functie NL - 1 Reglementair gebruik NL - 2 Zorg voor het milieu NL - 2 Elementen voor de bediening

en de functies Voor de inbedrijfstelling NL - 5 Werking NL - 6 Stoppen en stilleggen NL - 10 Vervoer NL - 11 Opslag NL - 11 Onderhoud NL - 11 Storingen NL - 15 Toebehoren NL - 17 Technische gegevens NL - 19 CE-verklaring NL - 20 Garantie NL - 20 Reserveonderdelen NL - 20

NL - 3

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Nood-stop-knop

Voor een onmiddellijke buitenwerkingstelling van alle functies.

Symbolen in de gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Symbolen op het toestel

Veiligheidsinstructies

Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-extractieapparaten, nr. 5.956-251 te lezen, in acht te nemen en overeenkomstig te handelen. Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 2%. Bij werkzaamheden op plaatsen met een helling tussen 2-10 % moet voor een betere veiligheid de uitbreidingsset (ABS) extra rem 2.640-376 geïnstalleerd zijn.

Het apparaat mag uitsluitend gebruikt worden als de kap en alle deksels gesloten zijn. Tijdens de werking mag de sleutelscha-

kelaar niet op „O“ gezet worden. Bij gevaar de nood-stop-knop indrukken.

Verwondingsgevaar door kneuzen. Tank beim Herunterschwenken nur in diesem Bereich halten.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging of het polijsten van vlakke vloeren.

– Het apparaat kan door het instellen van

de waterhoeveelheid, de aandrukkracht van de borstels en de afzuiging van vuil water makkelijk aangepast worden aan de overeenkomstige reinigingstaak.

– Een werkbreedte van 550 mm en een

capaciteit van het schoonwaterreservoir van 60 l en van het vuilwaterreservoir van 55 l maken een efficiënte reiniging en een hoge gebruiksduur mogelijk.

– 1

83NL

– Het apparaat is zelfrijdend, de motor

van de wielaandrijving wordt gevoed door vier accu's.

– De accu's kunnen door middel van een

oplaadapparaat aan een 230-V-stopcontact opgeladen worden.

– Accu en oplaadapparaat is geïnte-

greerd in de Package-varianten.

Instructie

In functie van de verschillende reinigingstaken kan het apparaat uitgerust worden met verschillende toebehoren. Vraag onze catalogus aan of bezoek onze webpagina op www.kaercher.com.

Reglementair gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

– Het apparaat mag uitsluitend gebruikt

worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden.

– Het apparaat is niet geschikt voor de

reiniging van bevroren vloeren (bijv. in koelhuizen).

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reserveonderdelen.

– Het apparaat is niet geschikt voor het

gebruik in explosiegevaarlijke omgevingen.

– Met het apparaat mogen geen brandba-

re gassen, onverdunde zuren of oplosmiddelen opgezogen worden.

Daartoe behoren benzine, verfverdunners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onverdunde zuren en oplosmiddelen aangezien ze materialen die in het apparaat gebruikt worden, aantasten.

– Het apparaat is toegelaten voor het ge-

bruik op oppervlakken met een helling tot 2%.

Bij werkzaamheden op plaatsen met een helling tussen 2-10 % moet voor een betere veiligheid de uitbreidingsset (ABS) extra rem 2.640-376,0 geïnstalleerd zijn.

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpakkingsmateriaal niet met het huisvuil weg, maar zorg dat het gerecycled kan worden.

Oude apparaten bevatten waardevolle materialen die gerecycled kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen niet in het milieu terechtkomen. Geef oude apparaten daarom bij een geschikte verzamelplaats af.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

84 NL

– 2

Elementen voor de bediening en de functies

1 Bedieningspaneel 2 Duwbeugel 3 Rijhendel 4 Aftapslang vuil water 5 Netstekker voor oplaadapparaat (alleen

Pack-variant)

6 Zuigslang

7 Pedaal voor het bedienen van de par-

keerrem (optie) 8 Oplaadapparaat (alleen Pack-variant) 9 Electronica en zekeringen 10 Schroeven electronica-afscherming 11 Zuigbalk *

– 3

85NL

12 Kruisknoppen voor het bevestigen van

de zuigbalk

13 Kruisknoppen voor het vervangen van

de zuiglippen

14 Pedaal voor het omhoog / omlaag zet-

ten van de reinigingskop

15 Vleugelmoeren voor het verstellen van

de zuigbalk

16 Hendel voor het instellen van de borste-

laandrukkracht 17 Typeplaatje 18 Zuigbalkophanging 19 Peilindicatie schoon water 20 Lade voor grof vuil (alleen BR) 21 Regelknop waterhoeveelheid 22 Accu (alleen Pack-variant) 23 Borstelwalsen (BR-variant), schijfbor-

stels (BD-variant) * 24 Reinigingskop * 25 Hoofdzekering F1 26 Hendel omlaag zetten zuigbalk 27 Deksel reservoir vuil water 28 Pluizenzeef 29 Vulopening schoonwaterreservoir 30 Schoonwaterreservoir 31 Vuilwaterreservoir 32 Doseerapparaat voor vuil water 33 Vergrendeling schoonwaterreservoir 34 Vergrendeling van het reservoir 35 Afdekking luchtkanaal (vast gemon-

teerd, verwijderen alleen door vakkun-

dig personeel) 36 2,5 l reinigingsmiddelfles * 37 Zuigslang reinigingsmiddel (alleen ver-

sie Dose)

* niet in leveringspakket

Bedieningspaneel

1 Sleutelschakelaar 2 Infotoets 3 Display voor de weergave van

- oplaadtoestand accu

- reinigingssnelheid

- borsteltoerental

- WDB-functie

- bedrijfsuren

- snelheid

- reinigingsmiddeldosering (alleen versie Dose)

- fabrikant

- programmaversie

4 Controlelampje (rood), brandt bij lege

accu's

5 Controlelampje (rood), brandt bij lege rei-

nigingsmiddelfles (alleen versie Dose)

6 Controlelampje (rood), brandt bij over-

belaste borstels

7 Controlelampje (groen), brandt bij wa-

tertoevoer

8 Controlelampje (groen), brandt bij zuig-

werking

9 Nood-stop-knop (door draaien ontgren-

delen)

86 NL

– 4

Oplaadapparaat

(alleen Pack-variant)

1 Rode LED brandt = storing oplaadap-

paraat/accu, klantendienst informeren 2 Groene LED brandt = accu's vol 3 Gele LED brandt = accu's worden op-

geladen

Voor de inbedrijfstelling

Borstels monteren

BD variant

Voor de inbedrijfstelling moeten de schijfborstels gemonteerd worden (zie „Onderhoudswerkzaamheden“).

BR variant

De borstels zijn gemonteerd.

Accu's inbouwen

Bij de variant "Pack" zijn de batterijen reeds ingebouwd Bij de andere varianten moeten de batterijen ingebouwd worden (zie „Reparatie en onderhoud / Batterijen plaatsen en aansluiten“).

Accu laden

 Gevaar

Explosiegevaar. Het opladen van natte accu's is alleen toegelaten bij een geopende kap.

Waarschuwing

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d.b.: indien de nog toegelaten minimumcapaciteit bereikt wordt, worden borstelmotoren en turbine uitgeschakeld. Op het bedieningspaneel brandt de accutoestandsweergave in dat geval rood. Vanaf dat moment is uitsluitend de rijwerking mogelijk.

Î Apparaat onmiddellijk naar het oplaad-

apparaat brengen en bergop rijd vermij-

den.

Instructie

Bij het gebruik van andere accu's (bijv. van een andere fabrikant) moet de beveiliging tegen volledige ontlading voor de overeenkomstige accu opnieuw ingesteld worden door de Kärcher-klantendienst.

 Gevaar

Verwondingsgevaar door elektrische schok. Letten op stroomnet en beveiliging, zie „Oplaadapparaat“. Oplaadapparaat alleen in een droge omgeving met voldoende verluchting gebruiken!

Instructie

De oplaadtijd bedraagt gemiddeld ongeveer 10-15 uren. De aanbevolen oplaadapparaten (die bij de gebruikte accu's passen) zijn elektronisch geregeld en beëindigen het laadproces automatisch. Alle functies van het apparaat worden tijdens het laadproces automatisch onderbroken.

Opladen variant Pack

Î Stekker aan de aansluitkabel in stop-

contact steken.

Laadproces zonder ingebouwd oplaadapparaat

Î Vuil- en schoonwaterreservoir leegmaken. Î Vergrendeling van het reservoir loszet-

ten en reservoir naar boven zwenken.

Î Accustekker uittrekken en verbinden

met de oplaadkabel.

Î Oplaadapparaat verbinden met het

stroomnet en inschakelen.

Onderhoudsarme accu's (natte accu's)

Î Een uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, letten op het juiste zuurpeil. Accu is overeenkomstig gekenmerkt.

몇 Waarschuwing

Gevaar van brandwonden!

– Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het vrijkomen van zuren.

– Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden.

– 5

87NL

– Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uit-

spoelen.

Voorzichtig

Beschadigingsgevaar!

– Voor het bijvullen van accu's alleen ge-

destilleerd of ontzilt water (EN 50272-

T3) gebruiken.

– Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) ge-

bruiken, anders vervalt elke garantie.

몇 Waarschuwing

In geval van vervanging bij Package-apparaten uitsluitend onderhoudsvrije accu's gebruiken.

Zuigbalk monteren

Î Zuigbalk zodanig in de ophanging

plaatsen dat de vormplaat boven de op-

hanging ligt.

Î Kruisknoppen vastdraaien

Î Zuigslang plaatsen.

Afladen

 Gevaar

Verwondingsgevaar. Voor een onmiddellijke buitenwerkingstelling van alle functies de rode nood-stop-knop indrukken.

Î Accu's plaatsen en aansluiten (zie

„Voor inbedrijfstelling“). Î Lange zijplanken van de verpakking te-

gen het pallet leggen en zo een los-

plank maken.

Î Losplank met nagels aan het pallet be-

vestigen.

Î Korte planken ter ondersteuning onder de

losplank leggen.

Î Houten latten voor de wielen verwijderen. Î Reinigingskop met pedaal omhoog zetten

en kartonnen verpakking verwijderen.

Î Sleutelschakelaar op „1“ stellen. Î Rijhendel bedienen en apparaat lang-

zaam van het platform rijden.

Î Sleutelschakelaar op „0“ stellen.

Werking

 Gevaar

Verwondingsgevaar. Voetpedalen altijd maar met één voet bedienen. De andere voet moet vast en stevig op de grond blijven staan. Voor een onmiddellijke buitenwerkingstelling van alle functies de rode nood-stop-knop indrukken.

Rijden

Voorzichtig

Beschadigingsgevaar. Om achteruit te rijden moet de zuigbalk omhoog gezet worden.

Instructie

Het apparaat is zodanig opgebouwd dat de borstelkop rechts uitsteekt. Dat maakt een overzichtelijke werkwijze mogelijk dichtbij de rand.

Î Nood-stop-knop door draaien ontgren-

delen.

Î Sleutel in de sleutelschakelaar op het

bedieningspaneel steken en op „1“ draaien.

Î Parkeerrem (optie) loszetten, daartoe

pedaal naar omlaag duwen en naar

88 NL

– 6

links bewegen. Vervolgens pedaal naar

boven loslaten. Î Apparaat rijden.

Vooruit:

Rijhendel naar voren duwen.

Achteruit:

Rijhendel naar achteren duwen.

Instructie

Apparaat beweegt pas als de rijhendel 15° bewogen wordt.

Î Werksnelheid instellen.

– Vooruit:

Infoknop in de richting van de wijzers

van de klok draaien tot „CleanSpd

Fwd=xxx%“ weergegeven wordt.

– Achteruit:

Infoknop in de richting van de wijzers

van de klok draaien tot „CleanSpd

Rev=xxx%“ weergegeven wordt.

Instructie

Het display schakelt 10 seconden na de laatste bediening van de Infoknop om naar accuweergave.

– Infoknop kort indrukken – weergave

knippert.

– Snelheid door draaien van de Infoknop

instellen. De waarde is instelbaar tus-

sen 30% en 100% in 10%-trappen.

– Infoknop indrukken om de ingestelde

waarde te bevestigen. Î Apparaat stoppen: rijhendel loslaten.

Bedrijfsstoffen vullen

Schoon water

Î Deksel openen. Î Schoon water (max. 60 °C) vullen tot de

onderkant van de vulopening.

Î Deksel sluiten.

Reinigingsmiddel

몇 Waarschuwing

Beschadigingsgevaar. Alleen aanbevolen reinigingsmiddelen gebruiken. In geval van andere reinigingsmiddelen draagt de exploitant het verhoogde risico inzake bedrijfsveiligheid en ongevallengevaar. Alleen reinigingsmiddelen gebruiken die vrij zijn van oplosmiddelen, zout- en vloeizuur. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Instructie

Geen sterk schuimend reinigingsmiddel gebruiken.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-

middel

Onderhoudsreiniging van alle waterbestendige vloeren

Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit)

Onderhoudsreiniging en basisreiniging van industriële vloeren

Onderhoudsreiniging en basisreiniging van fijne stenen tegels

Onderhoudsreiniging van stenen in de sanitaire sector

Reiniging en ontsmetting in de sanitaire sector

Reiniging van alle alkalibestendige vloeren (bijv. PVC)

Reiniging van linoleumvloeren

RM 745 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

– 7

89NL

Variant met doseerinrichting „Dose“

Aan het schoon water wordt op de weg naar de reinigingskop door een doseerapparaat reinigingsmiddel toegevoegd.

Instructie

Met het doseerapparaat kan maximum 3% reinigingsmiddel toegevoegd worden. Bij een hogere dosering moet het reinigingsmiddel in het schoonwaterreservoir toegevoegd worden.

Î Fles met reinigingsmiddel in de houder ach-

ter het bedieningspaneel plaatsen.

Î Deksel van de fles losschroeven. Î Zuigslang van het doseerapparaat in de

fles steken.

Instructie

Bij een leeg schoonwaterreservoir wordt de toevoeging van het reinigingsmiddel stopgezet. De reinigingskop werkt zonder vloeistoftoevoer verder. Bij een leeg reinigingsmiddelvat wordt de toevoeging eveneens stopgezet.

Varianten zonder doseerinrichting Dose

Î Reinigingsmiddel in het schoonwaterre-

servoir vullen.

Instellingen

Reinigingsmiddeldosering instellen

Î Infoknop in de richting van de wijzers

van de klok draaien tot „RM - Dosierung“ of „RM - Dosing“ weergegeven wordt.

Î Infoknop kort indrukken – weergave

knippert.

Î Reinigingsmiddeldosering door draaien

van de Infoknop instellen (0,5% tot 3%).

Î Infoknop indrukken om de ingestelde

waarde te bevestigen.

Instructie

Als er geen reinigingsmiddel aan het water moet worden toegevoegd, dan moet de dosering op 0% worden gesteld.

Zuigbalk neerlaten

Î Hendel naar omlaag duwen, de zuig-

balk wordt neergelaten en de zuigturbine wordt ingeschakeld.

Waterhoeveelheid instellen

Î Waterhoeveelheid in functie van de ver-

vuiling van de bodemdeklaag aan de

regelknop instellen.

Instructie

Eerste reinigingspogingen met lage waterhoeveelheid uitvoeren. Waterhoeveelheid stapsgewijs verhogen tot het gewenste reinigingsresultaat bereikt is.

90 NL

Instructie

Voor het reinigen van stenen vloeren de rechte zuigbalk zodanig instellen dat niet in een rechte hoek met de voegen gereinigd wordt. Voor de verbetering van het afzuigresultaat kunnen de schuine ligging en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“).

Borsteltoerental instellen

Î Infoknop in de richting van de wijzers

van de klok draaien tot „FACT“ weergegeven wordt.

Î Infoknop kort indrukken – weergave

knippert.

Î Borsteltoerental door draaien van de In-

foknop instellen:

– 8

– „...Power“ - hoog toerental (100%). – „...Whisper“ - gemiddeld toerental

(60%).

– „...Fine“ - laag toerental (40%).

Î Infoknop indrukken om de ingestelde

waarde te bevestigen.

Reinigingskop inschakelen

Voorzichtig

Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken.

Î Pedaal naar beneden duwen, naar links

bewegen en naar boven loslaten. De

reinigingskop wordt omlaag gezet en de

borstelmotor start automatisch.

Voorzichtig

Bodembeschadiging door te hoge aandrukkracht. Eerste polijstpogingen met lage aandrukkracht uitvoeren. Aandrukkracht indien nodig verhogen tot het gewenste polijstresultaat bereikt is.

Zuigbalk instellen

Schuine stand

Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden.

Î Kruisknoppen lossen. Î Zuigbalk draaien.

Î Borstelaandrukkracht aan de hendel in-

stellen.

Instructie

Eerste reinigingspogingen met lage aandrukkracht uitvoeren. Aandrukkracht stapsgewijs verhogen tot het gewenste reinigingsresultaat bereikt is. Een juist ingestelde aandrukkracht beperkt het energieverbruik en de slijtage van de borstels. Bij machinestop en overbelasting blijven de borstelmotoren staan.

Î Kruisknoppen vastdraaien

Helling

Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden.

Î Vleugelmoeren lossen. Î Zuigbalk schuin zetten.

Î Vleugelmoeren aanspannen.

– 9

91NL

WDB aan- / uitschakelen

Deze functie is nodig voor het werken met de opbouwset sproeizuigen (toebehoren). Î Infobutton met de klok mee draaien, tot

„WDB-functie“ of „WDB-Function“ ge-

toond wordt.

Î Infobutton kort indrukken. Î „ON“ of „OFF“ door draaien van de info-

button kiezen. Î Infoknop indrukken om de ingestelde

waarde te bevestigen.

Stand-by

Indien een bedrijfspauze langer duurt dan 30 minuten, schakelt het apparaat in standby. Om het apparaat opnieuw in werking te stellen de sleutelschakelaar kort op „0“ en vervolgens opnieuw op „1“ stellen.

Stoppen en stilleggen

Î Regelknop voor het instellen van de

waterhoeveelheid sluiten.

Î Rijhendel loslaten. Î Reinigingskop omhoog zetten. Î Kort vooruit rijden en restwaterhoeveel-

heid afzuigen. Î Zuigbalk omhoog zetten.

De zuigturbine loopt nog 5 seconden na

om restwater uit zuigbalk en zuigslang

af te zuigen. Î Parkeerrem (optie) bedienen. Pedaal

naar beneden duwen en naar rechts

bewegen om het vast te zetten.

Vuil water aflaten

몇 Waarschuwing

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

Î Aftapslang uit de houder nemen en in

een geschikt reservoir laten zakken.

Î Doseerapparaat samenduwen of knikken. Î Deksel van het doseerapparaat openen. Î Vuilwater aflaten - door samenduwen of

knikken de waterhoeveelheid regelen.

Î Vuilwaterreservoir met zuiver water uit-

spoelen.

Vers water aflaten

Î Sleutelschakelaar op het bedieningspa-

neel op „0“ stellen en sleutel verwijde-

ren. Î Indien nodig de accu opladen.

92 NL

Î Deksel voor verwijderen van het vers

water lossen – niet volledig afnemen. Water aflaten.

Î Voor het uitspoelen van het schoonwa-

terreservoir deksel met dichting volledig wegnemen.

– 10

Vervoer

Onderhoudsschema

 Gevaar

Verwondingsgevaar! Voor het in- en uitladen van het apparaat mag het hellingspercentage van 10% niet overschreden worden. Langzaam rijden.

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

Î Reinigingskop omhoog zetten om be-

schadiging van de borstels te vermijden. Î Borstel eruitnemen om beschadiging

van de borstel te vermijden.

Î Parkeerrem (optie) bedienen. Î Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

 Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen , sleutel en stekker van het oplaadapparaat uittrekken.

Î Vuilwater en resterend schoon water af-

laten en verwijderen.

Na elk bedrijf

Voorzichtig

Beschadigingsgevaar. Apparaat niet met water afspuiten en geen agressieve reinigingsmiddelen gebruiken.

Î Vuil water aflaten. Î Vuilwaterreservoir met zuiver water uit-

spoelen.

Î Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte doek reinigen.

Î Pluizenzeef controleren, indien nodig

reinigen.

Î Alleen BR variant: lade voor grof vuil

verwijderen en leegmaken.

Î Zuiglippen en schraaplippen reinigen,

op slijtage controleren en indien nodig vervangen.

Î Borstels op slijtage controleren, indien

nodig vervangen.

Maandelijks

Î Accupool op oxidatie controleren, in-

dien nodig schoonborstelen en met poolvet invetten. Op stevige zitting van de verbindingskabels letten.

Î Parkeerrem (optie) controleren op func-

tionaliteit.

Î Afdichting tussen vuilwaterreservoir en

deksel reinigen en op dichtheid controleren, indien nodig vervangen.

Î Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.

Î Borsteltunnel reinigen (alleen BR va-

riant).

Jaarlijks

Î Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.

– 11

93NL

Onderhoudswerkzaamheden

Zuiglippen vervangen of draaien

Î Zuigbalk wegnemen. Î Stergrepen er uit schroeven.

Î Kunststofonderdelen verwijderen. Î Zuiglippen verwijderen. Î Nieuwe zuiglippen inschuiven. Î Kunststofonderdelen opschuiven. Î Stergrepen inschroeven en vast-

draaien.

Borstelwalsen vervangen

Î Reinigingskop omhoog zetten.

Schijfborstels vervangen

Î Reinigingskop omhoog zetten. Î Pedaal borstelvervanging over de

weerstand naar beneden duwen.

Î Schijfborstel zijdelings onder de reini-

gingskop eruit trekken.

Î Nieuwe schijfborstel onder de reini-

gingskop houden, naar boven duwen en laten vastklikken.

Spatbescherming instellen

Î Beide schroeven lossen. Î Beide trekveren in de gewenste stand

verschuiven.

Î Spatbescherming afstellen. Î Beide schroeven aanspannen.

Reinigingskop inbouwen

Î Schroef voor het vergrendelen van de

tank lossen en de tank omhoog draaien.

Î Vergrendeling van het lagerdeksel los-

maken. Î Lagerdeksel naar beneden duwen en

eruit trekken.

Î Borstelwals eruit trekken. Î Nieuwe borstelwals plaatsen. Î Lagerdeksel in de omgekeerde volgor-

de opnieuw monteren. Î Werkwijze aan de tegenoverliggende

kant herhalen.

94 NL

– 12

Î R-reinigingskop: Stergreep eruit

draaien en deksel eruit trekken. Î D-reinigingskop: Deksel van de reini-

gingskop wegnemen. Î Reinigingskop in het midden voor het

apparaat leggen. Î Stroomtoevoerkabel van de reinigings-

kop met het apparaat verbinden (de-

zelfde kleuren moeten tegen elkaar

komen). Î R-reinigingskop: Deksel inschuiven en

vastschroeven. Î D-reinigingskop: Deksel erop zetten en

vastzetten. Î Slangkoppeling aan de reinigingskop

verbinden met de slang aan het appa-

raat.

Î Klep in het midden van de reinigingskop

tussen de vorken in de hendel plaatsen.

Î Hendel aan het pedaal voor het optillen

/ neerlaten zodanig instellen dat de boorgaten in de hendel en de reinigingskop overeenstemmen.

Î Stift door de boorgaten steken en borg-

plaat naar omlaag zwenken.

Î Duwstang in de houder aan de reini-

gingskop uitrichten.

Î Stift van rechts door de boorgaten steken

en borgplaat naar omlaag zwenken.

Î Handeling met de duwstang aan de an-

dere kant herhalen.

Waarschuwing

Beide stiften aan de duwstangen worden vanuit dezelfde kant door de houders geschoven (niet in spiegelbeeld).

– 13

95NL

Î Moeren van de instelschroef losdraaien

en reinigingskop zodanig uitrichten dat

beide borstelwalsen gelijkmatig de

grond raken. Î Moeren van de instelschroef opnieuw

aanspannen.

Reinigingskop demonteren

De uitbouw gebeurt in de omgekeerde volgorde van de inbouw.

Accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuiggebruiksaanwijzing naleven

Oogbescherming dragen

Afvalverwerking

Accu niet in vuilnisbak gooien

 Gevaar

Explosiegevaar. Geen werktuigen e.d. op de accu, d.b. op eindpolen en accucelverbinder leggen. Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

Accu plaatsen en aansluiten

Bij de variant BAT-Package is de accu reeds ingebouwd. Î Vergrendeling van het reservoir loszet-

ten en reservoir naar boven zwenken.

Î Accu's aansluitend op de reinigingskop

in de kuip plaatsen en de bevestigingshaak achter de accu's vastschroeven.

Î Accupolen met poolvet invetten. Î Polen met de bijgevoegde verbindings-

kabels verbinden.

Kinderen uit de buurt houden van zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

96 NL

몇 Waarschuwing

Op juiste polariteit letten.

Î Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vastklemmen.

– 14

몇 Waarschuwing

Verwondingsgevaar door kneuzen. Tank beim Herunterschwenken nur in diesem Bereich halten.

Î Waterreservoir naar voren zwenken.

몇 Waarschuwing

Voor de inbedrijfstelling van het apparaat de accu opladen.

Aanbevolen accu's

Fabrikant, Kärcher-bestelnr.

DETA

6.654-130 DETA 24 V PzS 170 (5), onder-

DETA

6.654-089 SONNEN-

SCHEIN TROJAN T-145, onderhoudsarm, 205

Aanbevolen oplaadapparaten

Fabrikant, Kärcher-bestelnr.

KÄRCHER

6.654-072.0 KÄRCHER

6.654-078.0

Voor beide oplaadapparaten is een stroomkabel/adapter 6.648-582 vereist. Accu's en oplaadapparaten zijn verkrijgbaar in de vakhandel.

Î Sleutelschakelaar op het bedieningspa-

neel op „0“ stellen en sleutel verwijderen. Î Vergrendeling van het reservoir loszet-

ten en reservoir naar boven zwenken. Î Kabel van de minpool van de batterij

losmaken. Î Resterende kabels van de batterijen af-

halen.

Beschrijving

24 V GtV 180 DTP, onderhoudsvrij, 180 Ah, 4 x 6 V

houdsarm, 170 Ah, 4 x 6 V 24 V GiV 160 DT, onder-

houdsvrij, 160 Ah, 4 x 6 V 020 8517 405, onder-

houdsarm, 175 Ah, 4 x 6 V

Ah, 4 x 6 V

Beschrijving

Charger 2425 voor onderhoudsarme accu's, 24 V

Charger 2425 voor onderhoudsvrije accu's, 24 V

Batterijen demonteren

Î Bevestigingshoek eraf schroeven. Î Batterijen eruit nemen. Î Verbruikte batterijen conform de gel-

dende bepaleingen verwijderen.

Onderhoudscontract

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

Vorstbescherming

Bij kans op vorst: Î De reservoirs voor schoon en vuil water

leegmaken.

Î Apparaat in een vorstvrije ruimte plaatsen.

Storingen

 Gevaar

Verwondingsgevaar! Voor alle werkzaamheden aan het apparaat de sleutelschakelaat op „0“ stellen , sleutel en stekker van het oplaadapparaat uittrekken.

Î Vuilwater en resterend schoon water af-

laten en verwijderen. Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klanten-

dienst raadplegen.

– 15

97NL

Storing Oplossing

Apparaat wil niet starten. Stand-by, sleutelschakelaar op „0“ stellen, dan opnieuw op „1“

stellen. Zekering F2 * controleren, indien nodig vervangen. *

Accu controleren, indien nodig opladen. Apparaat rijdt niet Controleren of de parkeerrem (optie) losgezet is. Onvoldoende water-

hoeveelheid

Onvoldoende zuigcapaciteit

Onvoldoende reinigingsresultaat

Borstels draaien niet Aandrukkracht verlagen.

* Schroeven electronica-afscherming verwijderen en electronica-afscherming met oplaadapparaat naar omlaag zwenken

Peil van het schone water controleren, indien nodig reservoir bij-

vullen.

Slangen op verstopping controleren, indien nodig reinigen.

Afdichting tussen vuilwaterreservoir en deksel reinigen en op

dichtheid controleren, indien nodig vervangen.

Pluizenzeef reinigen.

Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen.

Zuigslang op verstopping controleren, indien nodig reinigen.

Zuigslang op dichtheid controleren, indien nodig vervangen.

Controleren of het deksel aan de aftapslang voor het vuile water

gesloten is.

Instelling van de zuigbalk controleren.

Aandrukkracht instellen.

Borstels op slijtage controleren, indien nodig vervangen.

Controleren of vreemde voorwerpen de borstels blokkeren, indien

nodig vreemde voorwerpen verwijderen.

Als de overstroomschakelaar in de electronica geactiveerd wordt,

sleutelschakelaar op „0“ stellen, dan opnieuw op „1“ stellen.

98 NL

– 16

Toebehoren

Toebehoren BR...

Benaming Onderde-

len-nr.

Werkbreedte 550 mm

Reinigingskop 2.763-002.0 2.763-004.0 1 1 Borstelwals, rood

(gemiddeld, standaard)

Borstelwals, wit (zacht)

Borstelwals, oranje (hoog/laag)

Borstelwals, groen (grit)

Borstelwals, grijs (1 mm grit)

Walspadas 4.762-432.0 4.762-433.0 Voor de opname van wals-

Walspad, wit (heel zacht)

Walspad, geel (zacht)

Walspad, rood (gemiddeld)

Walspad, groen (hard)

6.906-934.0 6.906-935.0 Voor de onderhoudsreiniging

6.906-977.0 6.906-981.0 Voor het polijsten en de onder-

6.906-978.0 6.906-982.0 Voor het schrobben van struc-

6.906-979.0 6.906-983.0 Voor de basisreiniging van

6.906-980.0 6.906-984.0 1 2

6.369-389.0 Voor het reinigen en polijsten

6.369-454.0 Voor het polijsten van vloeren. 20 608

6.369-456.0 Voor de reiniging van licht ver-

6.369-455.0 Voor de reiniging van normaal

Onderdelen-nr.

Werkbreedte 650 mm

Beschrijving

Stuks

12 ook van sterk vervuilde vloeren.

12 houdsreiniging van gevoelige vloeren.

12 tuurvloeren (veiligheidstegels, enz.).

12 sterk vervuilde vloeren en voor het verwijderen van lagen (bijv. was, acrylaat).

12 pads.

20 60 van gevoelige vloeren.

20 60 vuilde vloeren.

20 60 tot sterk vervuilde vloeren.

Aantal stuks nodig

– 17

99NL

Toebehoren BD...

Benaming Onderdelen-

nr.

Werkbreedte 550 mm

Reinigingskop 2.763-001.0 2.763-003.0 1 1 Schijfborstel, na-

tuur (zacht) Schijfborstel,

rood (gemiddeld, standaard)

Schijfborstel, zwart (hard)

4.905-016.0 4.905-012.0 Voor het polijsten van vloeren. 1 2

4.905-014.0 4.905-010.0 Voor de reiniging van licht ver-

4.905-017.0 4.905-013.0 Voor de reiniging van sterk ver-

Onderdelennr.

Werkbreedte 650 mm

Beschrijving

Stuks

vuilde of gevoelige vloeren.

vuilde vloeren.

Toebehoren BR.../BD...

Benaming Onderdelen-

nr.

Rubberlip, blauw 6.273-214.0 Standaard Paar 1 paar Rubberlip, bruin 6.273-208.0 Olievast Paar 1 paar Rubberlip, bruin 6.273-205.0 Anti-strepen Paar 1 paar Zuigbalk, recht 4.777-302.0 Standaard 1 1 Zuigbalk, gebogen 4.777-312.0 Standaard 1 1

Beschrijving Stuks Aantal

stuks nodig

Aantal stuks nodig

100 NL

– 18

Karcher B 60 W Bp Dose User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

English

Français

Italiano

Nederlands
