ENGLISH |
|
|
|
|
|
|
|
OPERATION MANUAL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Thank you for buying this JB Systems® product. To take full advantage of all possibilities, please read these operating instructions very carefully.
FEATURES
This unit is radio-interference suppressed. This product meets the requirements of the current European and national guidelines. Conformity has been established and the relevant statements and documents have been deposited by the manufacturer.
LEDCON-02 is an all round LED remote controller with extreme flexibility.
LEDCON-02 has an integrated LED light modulator (switchable: 4 or 8 channels) for LED PAR56 and LED PAR64 projectors: you can control your LED PAR-projectors exactly the same way you did with your old halogen PAR-lamps when used with a traditional light modulator! But you can also do a lot more...
Remote controller for:
LED MANAGER
LED SPOT & LED WASH
LED BALL
LED PAR56 / PAR64
…
Different working modes:
4 or 8 channel LED light modulator with integrated, music controlled, chases.
Fixed color mode: Instant access to 9 pre-programmed colors
Static chase mode: 12 different color chases with manual speed control
Sound chase mode: 12 different color chases with audio triggering
Spectrum mix: 32 different spectrum mix colors, including color fades
Adjustable speed and dimming with fader
Full automatic DMX-address function for up to 120 LED projectors!
Blackout and “Full on” function
BEFORE USE
Check the contents:
Check that the carton contains the following items:
LEDCON-02 controller
AC/DC adapter
Operating instructions
Some important instructions:
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user manual.
To protect the environment, please try to recycle the packing material as much as possible.
ENGLISH |
OPERATION MANUAL |
SAFETY INSTRUCTIONS:
CAUTION: To reduce the risk of electric shock, do not remove the top cover. No user-serviceable parts inside. Refer servicing to qualified service personnel only.
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.
This symbol means: indoor use only.
This symbol means: Read instructions.
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit, immediately disconnect the mains power.
No naked flame sources, such as lighted candles, should be placed on the appliance.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Always unplug the unit when it is not used for a longer time or before you start servicing.
The electrical installation should be carried out by qualified personal only, according to the regulations for electrical and mechanical safety in your country.
Check that the available voltage is not higher than the one stated on the rear panel of the unit.
The socket inlet shall remain operable for disconnection from the mains.
The power cord should always be in perfect condition: switch the unit immediately off when the power cord is squashed or damaged.
Never let the power-cord come into contact with other cables!
In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user serviceable parts inside.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type and electrical specifications!
In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
MAINTENANCE
Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not use volatile liquids such as benzene or thinner which will damage the unit.
JB SYSTEMS® |
1/36 |
LEDCON-02 |
JB SYSTEMS® |
2/36 |
LEDCON-02 |
ENGLISH |
OPERATION MANUAL |
|
ENGLISH |
OPERATION MANUAL |

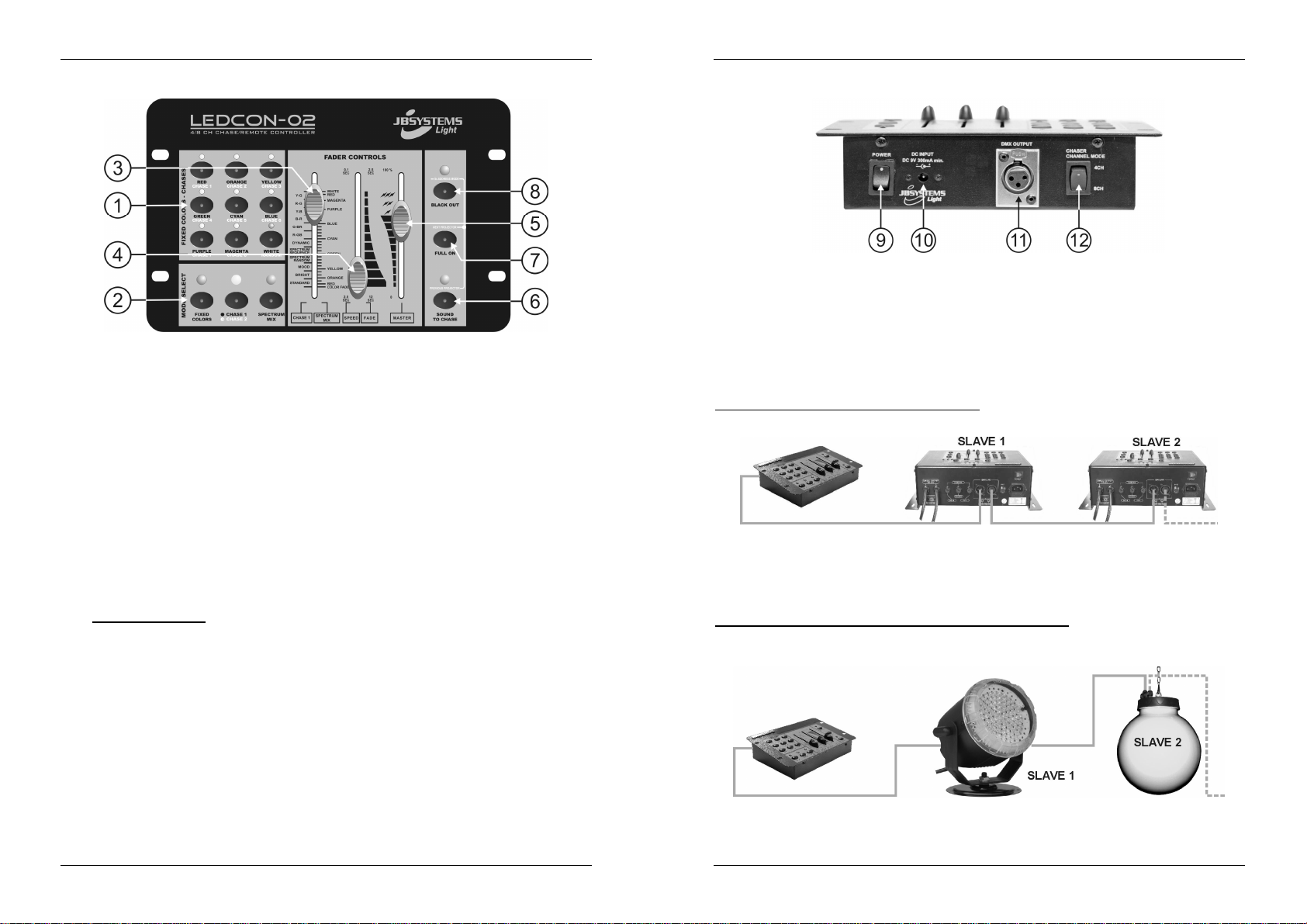

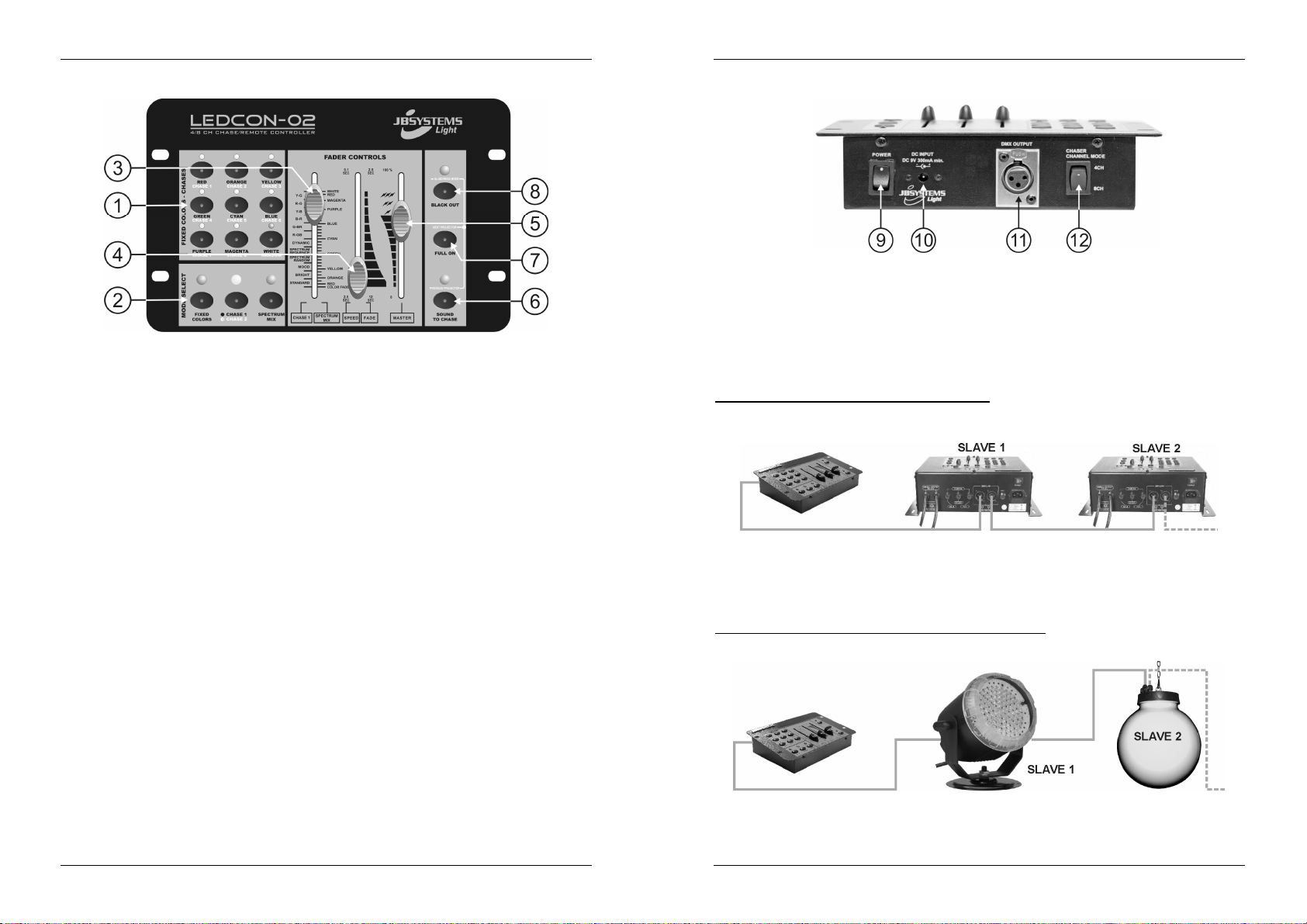

FUNCTIONS (FRONT) |
|
|
FUNCTIONS (REAR) |
|
1.COLOR / CHASE BUTTONS: These buttons have different functions, depending on the selected working mode (refer to n°2):
FIXED COLOR MODE: You can select 9 different predefined colors.
CHASE 2: You can select 8 different chases and a random chase. (sound activated or not)
AUTO ADDRESS MODE: You can determine the order of succession of the connected LED PARprojectors. Refer to the chapter “ADDRESSING” for more information.
2.MODE SELECT BUTTONS: 3 buttons used to set the controller in different working modes:
FIXED COLORS: select this mode if you want to use the “fixed color” buttons (1).
CHASE MODE: used to select two different chase modes:
CHASE 1: select this mode if you want to select one of the 12 color chases using the “chase/color” fader (3). In Chase1 mode the yellow LED is lit.
CHASE 2: select this mode if you want to use the controller as a 4 or 8 channel DJ light modulator. You can use the “color / chase buttons” (see n°1) to select the different chases. In Chase2 mode the yellow LED blinks.
SPECTRUM MIX: select this mode if you want to select one of the 32 different colors using the “chase/color” fader (3).
3.CHASE/COLOR FADER: used to select one of the available color chases:
Left side of the fader indicates the different chases.
Right side of the fader indicates the different colors.
Important remark: There’s also a function called “color fade” which is very nice for “background lighting” applications. Select this function to fade gently from one color to another. You can adjust the fade-over time with the color-fade fader(4).
4.SPEED/FADE FADER: used to select the chase speed or color fade time:
Left side of the fader indicates the chase speed, ranging from 2,5s to 0,1s.
Right side of the fader indicates the color fade time, ranging from 12s to 2,5s.
5.MASTER FADER: used to control the overall dimming of the LEDs and overall strobe speed.
6.SOUND BUTTON: used to toggle the chase mode between sound and static mode. Press this button during the “auto address” mode to select the previous projector. Refer to the chapter “ADDRESSING” for more information.
7.FULL ON BUTTON: used to set the 3 colors (R+G+B) at maximum level. Press this button during the “auto address” mode to select the next projector. Refer to the chapter “ADDRESSING” for more information.
8.BLACKOUT BUTTON: used to set the 3 colors (R+G+B) at zero level. Press this button for about 5seconds to start the “automatic address” function. Refer to the chapter “ADDRESSING” for more information.
9.POWER SWITCH: used to switch the unit ON/OFF
10.DC INPUT: connect the supplied AC/DC adapter to this input. If you should use another adapter, please make sure that it has 9Vdc and minimum 300mA with + in the center.
11.DMX OUTPUT: Sends DMX-signals to the connected units.
12.CHASER CHANNEL MODE: used to determine if the LEDCON-02 should work as a 4 or 8 channel LED light modulator. Please note that you should always run the “auto address” function after changing the channel mode!
CONNECTIONS
With LED MANAGER and/or MINI LED MANAGER:
Just “daisy chain” the DMX in/outputs of 1 or more LED-Managers with the DMX-output of the LEDCON-02 remote using a good quality balanced cable.
The LEDCON-02 remote will be used to control all connected slaves. The LED Managers are automatically switched as slaves (slave LED is lit). The controls on the slave units are disabled.
Important! Don’t forget to run the “auto address” function; this will give all connected units their own address. (Refer to the chapter “ADDRESSING”)
With LED BALL, LED SPOT/WASH, or other LED projectors:
Just “daisy chain” the DMX in/outputs of 1 or more LED BALL and/or LED SPOT/WASH projectors with the DMX-output of the LEDCON-02 remote using a good quality balanced cable
Important! Don’t forget to run the “auto address” function; this will give all connected units their own address. (refer to the chapter “ADDRESSING”)
JB SYSTEMS® |
3/36 |
LEDCON-02 |
JB SYSTEMS® |
4/36 |
LEDCON-02 |
ENGLISH |
OPERATION MANUAL |
A typical setup when used as a DJ LED light modulator:
Just “daisy chain” the DMX in/outputs of all connected LED PAR projectors with the DMX-output of the LEDCON-02 remote using a good quality balanced cable. You can connect up to 120 units! If you use
minimum 8 projectors, you can put the LEDCON-02 in 8channel mode.
Important! Don’t forget to run the “auto address” function; this will give all connected units their own address. (Refer to the chapter “ADDRESSING”) DIP switches 0 to 9 on the LED PAR must be OFF!
ADDRESSING
Each time you build a different installation with the LEDCON-02, you should run this function. The LEDCON02 will distribute new addresses to the connected projectors. There are two ways to distribute the addresses:
1.FULL AUTOMATIC ADDRESS DISTRIBUTION :
The LEDCON-02 distributes the addresses automatically to all the connected LED projectors. The first unit in the chain receives address 1, the next will have address 2, … The address distribution depends on the channel mode and the number of connected LED projectors. Some examples:
Set to 4 channel mode with 20 projectors addressing will be: 1234 – 1234 – 1234 – 1234 - 1234
Set to 8 channel mode with 20 projectors addressing will be: 12345678 – 12345678 - 1234
A.First determine if you will put the LEDCON-02 in 4 or 8 channel mode (see switch n°12)
B.Connect all projectors to the LEDCON-02 and switch the complete setup on.
C.Press the “blackout” button (see n°8) for about 5seconds: until the red “blackout LED” starts blinking.
D.You will see notice that the first LED projector in the chain is lit.
E.Press the “sound to chase” button (see n°6) to select all projectors: all projectors are lit!
F.Press the “random chase” button (see picture )
G.Press the “blackout” button again for about 5 seconds, until the “blackout” LED stops blinking.
H.Done!
2.MANUAL ADDRESS DISTRIBUTION :
The user can determine the order of succession of the LED projectors: you have full impact on the configuration but it takes more time to set up an installation with many projectors.
A.First determine if you will put the LEDCON-02 in 4 or 8 channel mode (see switch n°12)
B.Connect all projectors to the LEDCON-02 and switch the complete setup on.
C.Press the “blackout” button (see n°8) for about 5seconds: until the red “blackout LED” starts blinking.
D.You will see notice that the first LED projector in the chain is lit. Now you can determine the address of this projector by pressing the corresponding color/chase button (see n°1):
o Press button “chase1” the current LED projector receives address 1 o Press button “chase2” the current LED projector receives address 2 o Press button “chase3” the current LED projector receives address 3
ENGLISH |
OPERATION MANUAL |
o Press button “chase4” the current LED projector receives address 4 o Press button “chase5” the current LED projector receives address 5 o Press button “chase6” the current LED projector receives address 6 o Press button “chase7” the current LED projector receives address 7
oPress button “chase8” the current LED projector receives address 8
E.Press the “full on” button (see n°7) to select the next projector and return to “D” until all projectors received an address. If you want to select the previous projector, simply press the “sound to chase” button (see n°6). Several projectors can be put on the same address.
F.When all projectors received an address, press the “blackout” button again for about 5 seconds, until the “blackout” LED stops blinking.
G.Done!
SPECIFICATIONS
Power Input: |
DC 9V 300mA minimum. |
AC/DC Power adapter: |
AC 240V, 50Hz 9Vdc / 300mA (or more) |
DMX output: |
3pin XLR |
Audio input: |
None, internal microphone |
Size: |
21,0 x 14,0 x 4,6cm |
Weight: |
930 grams |
Every information is subject to change without prior notice
You can download the latest version of this user manual on our website: www.beglec.com
JB SYSTEMS® |
5/36 |
LEDCON-02 |
JB SYSTEMS® |
6/36 |
LEDCON-02 |
FRANCAIS |
|
MODE D’EMPLOI |
|
|
|
|
|
|
Nous vous remercions d’avoir acheté ce produit JB Systems®. Veuillez lire ce mode d’emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.
CARACTERISTIQUES
Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
Le LEDCON-02 est une commande à distance pour projecteurs à LED, dotée d'une très grande flexibilité.
Le LEDCON-02 possède un modulateur de lumière intégré (commutable en 4 ou en 8 canaux) pour les projecteurs LED PAR56 ou LED PAR64 : on est alors en mesure de contrôler les projecteurs à LED exactement de la même manière qu'on le faisait pour les anciens modèles de type PAR à ampoules halogènes via un modulateur de lumière traditionnel. Mais on peut encore faire beaucoup plus que cela ...
Commande à distance pour:
LED MANAGER
LED SPOT et LED WASH
LED BALL
LED PAR56 / PAR64
…
Le LEDCON-02 obéit à différents modes de fonctionnement :
Modulateur de lumière à 4 ou 8 canaux avec des effets intégrés de chenillard contrôlés par la musique.
Fixed colors mode: accès immédiat aux 9 couleurs préprogrammées
Static chase mode : 12 défilements de couleurs différents avec contrôle manuel de la vitesse
Sound chase mode : 12 défilements de couleurs différents avec déclenchement via le signal audio
Spectrum mix : 32 couleurs différentes de type 'spectrum mix' créant de très belles transitions
Vitesse et déclenchement par le signal audio réglables via curseurs
Fonction d'adressage DMX totalement automatique pour piloter jusqu'à 120 projecteurs à LED
Fonctions ‘black out’ et ‘full on’
AVANT L’UTILISATION
Vérifiez le contenu:
Vérifiez si la boite contient les articles suivants :
Commande LEDCON-02
Adaptateur AC/DC
Mode d’emploi
Quelques instructions importantes:
Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.
Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également.
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
FRANCAIS |
MODE D’EMPLOI |
INSTRUCTIONS DE SECURITE:
ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que vous pouvez remplacer vous-même. Confiez l’entretien uniquement à des techniciens qualifiés.
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.
Ce symbole signifie : uniquement pour usage à l'intérieur
Ce symbole signifie : Lire le mode d’emploi.
Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.
Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.
Cette unité est destinée à une utilisation à l’intérieur uniquement.
Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation.
Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.
Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement.
Ne pas laisser l’unité à portée des enfants.
Les personnes non expérimentées ne doivent pas utiliser cet appareil.
La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette température.
Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des réparations.
Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.
La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le cordon est écrasé ou endommagé.
Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.
Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.
Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de mêmes type et spécifications électriques !
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.
Utilisez l’emballage d’origine si l’appareil doit être transporté.
Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les parties responsables.
ENTRETIEN
Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de l’appareil. N’utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l’appareil.
JB SYSTEMS® |
7/36 |
LEDCON-02 |
JB SYSTEMS® |
8/36 |
LEDCON-02 |
Loading...
