ENGLISH USER MANUAL
BRITEQ
®
1/64 CLUB LASER 7 Mk2
OPERATION MANUAL
Thank you for buying this Briteq
®
product. To take full advantage of all possibilities and for your own safety,
please read these operating instructions very carefully before you start using this unit.
FEATURES
This unit is radio-interference suppressed. This product meets the requirements of the current European and
national guidelines. Conformity has been established and the relevant statements and documents have been
deposited by the manufacturer.
This device was designed to produce decorative effect lighting and is used in light show systems.
A superb seven color club laser equipped with 3 powerful, temperature controlled lasers:
o 350mW Red laser (650nm)
o 60mW Green laser (532nm)
o 50mW Blue laser (473nm)
Thanks to 20kHz scanners the “Club laser7 Mk2” projects rock steady sharp images containing up to
7colors!
100% ILDA compatible for full flexibility!
Comes with adapted flight case included!
The 5 user modes make this laser very easy to use:
o MUSIC CONTROL: 100% plug & play just connect the laser to the mains to start an incredible,
music controlled, laser show based on the 128 internal patterns! Perfect for hiring companies!!!
o MASTER/SLAVE mode: Several units can be used in completely synchronized music mode: amazing
and very simple to use!
o AUTOMATIC mode: all internal programs will be shown automatically, no music needed
o DMX mode: just set a DMX address and take full control of all internal programs!
o ILDA mode: connect the laser to any PC with ILDA-compatible interface and use any professional
laser software to create stunning laser shows, create logos, etc.
Laser projections can be adapted to the size of the venue with X/Y image zoom controls
Graphics can be mirrored for projections behind a transparent screen
Blanking technology for nice separate beams
Perfect for use in clubs, discotheques, publicity, exhibitions, and many more …
Complies to EN/IEC 60825-1 ED2, 2007-03 for Laser Safety
BEFORE USE
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do
not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary
for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user
manual.
Check the contents:
Check that the carton contains the following items:
CLUB LASER7 Mk2
dB25/dB25 ILDA cable
Flight case
2 keys (for key switch)
Mains cable
Operating instructions
Cable connector for remote interlock
ENGLISH USER MANUAL
BRITEQ
®
2/64 CLUB LASER 7 Mk2
SAFETY INSTRUCTIONS:
CAUTION: To reduce the risk of electric shock, do not remove the top cover.
No user-serviceable parts inside. Refer servicing to qualified service
personnel only.
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use
or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.
This symbol means: indoor use only.
This symbol means: Read instructions.
This symbol determines: the minimum distance from lighted objects. The minimum distance between
light-output and the illuminated surface must be more than 1 meter.
To protect the environment, please try to recycle the packing material as much as possible.
A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears
after some minutes.
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign
object enters the unit, immediately disconnect the mains power.
Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture
must be fixed at least 50cm from surrounding walls.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging
and servicing.
Allow the device about 10 minutes to cool down before servicing.
Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.
The electrical installation should be carried out by qualified personal only, according to the regulations for
electrical and mechanical safety in your country.
Check that the available voltage is not higher than the one stated on the rear panel of the unit.
The power cord should always be in perfect condition. Switch the unit immediately off when the power cord
is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
Never let the power-cord come into contact with other cables!
This fixture must be earthed to in order comply with safety regulations.
Don’t connect the unit to any dimmer pack.
Always use an appropriate and certified safety cable when installing the unit.
In order to prevent electric shock, do not open the cover. Apart from the lamp and mains fuse there are no
user serviceable parts inside.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same
type and electrical specifications!
In the event of serious operating problems, stop using the fixture and contact your dealer immediately.
The housing and the lenses must be replaced if they are visibly damaged.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering
from epilepsy.
CAUTION
ENGLISH USER MANUAL
BRITEQ
®
3/64 CLUB LASER 7 Mk2
LASER SAFETY INSTRUCTIONS:
According to the EN/IEC 60825-1 ED2, 2007-03 regulations, this laser falls under the classification 3B.
Direct eye exposure can be dangerous.
DANGER: LASER RADIATION !
Avoid direct eye exposure! Laser radiation can cause eye damage
and/or skin damage. All protective measures for a safe operation of
this laser must be applied.
This product is a so-called show laser, emitting radiation with a wavelength spectrum between 400 and
700 nm and producing lighting effects for shows.
Due to the construction of this laser, the beam is moved so fast, that it can only hit the eye very short. This
is why the use of this laser for a Laser-Light-Show can
be regarded as save.
Never direct the laser beam to people or animals and
never leave this device running unattended.
This laser may only be used for shows. The operation
of a class 3B show laser is only allowed if the
operation is controlled by a skilled and well-trained
operator.
Depending on the classification, operating a laser
product can produce laser radiation that may cause
permanent eye damage and/or skin damage. The legal instructions for using a laser product vary from
country to country. The user must always inform himself on the legal instructions valid in his country and
apply them to his situation.
Please note that BRITEQ cannot be made liable for damages caused by incorrect installations and unskilled
operation!
DESCRIPTION:
1. MAIN ON/OFF SWITCH: used to switch the unit on/off.
2. MAINS INPUT: with IEC socket and integrated fuse holder, connect the supplied mains cable here.
3. COOLING FAN (input): used to cool the components inside the enclosure. Make sure that the filter
inside the fan is always in place before you turn the laser on! The filter should be cleaned on a regular
base! Just tear off the plastic cover and clean the filter with a vacuum cleaner.
4. COOLING FAN (output): used to cool the components inside the enclosure. Make sure to never cover
this fan outlet!
ENGLISH USER MANUAL
BRITEQ
®
4/64 CLUB LASER 7 Mk2
5. HANGING BRACKET: with 2 knobs on both sides to fasten the unit and a mounting hole to fix a
mounting hook.
6. SAFETY EYE: used to attach a safety cable when the unit is rigged (see paragraph “overhead rigging”)
7. ON/OFF KEY ACTIVATED SWITCH: used to switch the laser beam on/off. Use the keys to make sure
only a skilled operator is able to switch the laser on.
8. INTERLOCK input: used to connect the optional emergency
stop switch (see picture). When you push this switch the laser
beam will disappear immediately.
IMPORTANT! For your own safety we strongly recommend
to connect this optional switch!
9. DISPLAY: shows the selected DMX address when the unit is in
DMX-mode. Apart from DMX-mode you can also select 4 other
working modes, see further to learn more about these modes.
10. CONTROL PANEL: Used to control the different functions of the
laser, see further to learn how to operate the unit.
11. DMX OUTPUT: 3pin female XLR-connector used to connect the laser with the next unit in the DMX
chain.
12. DMX INPUT: 3pin male XLR-connector used to connect universal DMX-cables. This input receives
instructions from a DMX-controller.
13. INTERNAL MICROPHONE: The built-in microphone is used to synchronize the laser show to the beat of
the music.
14. MUSIC INPUT SENSITIVITY: This potentiometer is used to adjust the music input sensitivity. Turn the
potentiometer until the laser works in sync with the music.
15. X/Y SIZE CONTROL: use these controls to adapt the size of the projected graphics to the dimensions of
the venue. You can change the vertical and horizontal size independently.
16. X/Y MIRROR CONTROL: use these controls to mirror (reverse) the projections. This is for example
useful when you project graphics from behind a transparent screen. X/Y mirror can also be set with the
control panel and LED display, see chapter “HOW TO SET UP” to learn how this works.
17. ILDA INPUT: used to connect the laser to an ILDA certified interface of a computer, see further for more
information.
18. ILDA THROUGH: to link the ILDA signal to the next “Club laser7 Mk2” unit.
19. LASER OUTPUT: Here the laser beam leaves the enclosure, make sure to NEVER look inside the unit
through this opening while the laser effect is switched on!
20. POWER LED: indicates that the unit is switched on.
21. DMX LED: indicator is lit when the laser detects a DMX-signal.
22. SOUND LED: in music mode this LED blinks to the rhythm of the music.
23. WARNING LABEL: “Caution – Class 3B laser. Laser Radiation when open. Avoid exposure to beam.”
24. WARNING LABEL: “Laser Radiation. Avoid exposure to beam. Class 3B laser product”
ENGLISH USER MANUAL
BRITEQ
®
5/64 CLUB LASER 7 Mk2
25. LASER WARNING SIGN: warns against a potentially dangerous laser when not used by skilled
operators.
26. WARNING LABEL: “Laser Aperture”
OVERHEAD RIGGING
Important: The installation must be carried out by qualified service personal only. Improper
installation can result in serious injuries and/or damage to property. Overhead rigging requires
extensive experience! Working load limits should be respected, certified installation materials
should be used, the installed device should be inspected regularly for safety.
Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging
and servicing.
Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The
fixture must be fixed at least 50cm from surrounding walls.
The device should be installed out of reach of people and outside areas where persons may walk by or be
seated.
Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s
weight.
Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.
This secondary safety attachment should be installed in a way that no part of the installation can drop
more than 20cm if the main attachment fails.
The device should be well fixed; a free-swinging mounting is dangerous and may not be considered!
Don’t cover any ventilation openings as this may result in overheating.
The operator has to make sure that the safety-relating and machine-technical installations are approved by
an expert before using them for the first time. The installations should be inspected every year by a skilled
person to be sure that safety is still optimal.
CAUTION EYEDAMAGE: Always position the laser in a way that prevents the
audience from looking directly into the laser beams. The installation should assure that
the beam will not strike the audience.
HOW TO SET UP AND CONTROL THE UNIT
Regular breaks during operation are essential to maximize the life of this device as it is not designed for
continual use.
Do not switch the unit on and off in short time intervals as this reduces the lifetime of the lasers.
Always unplug the unit when it is not used for a longer time.
In the event of serious operating problems, stop using the fixture and contact your dealer immediately.
Important: Never look directly into the laser beam! Don’t use the effect in the presence of persons
suffering from epilepsy.

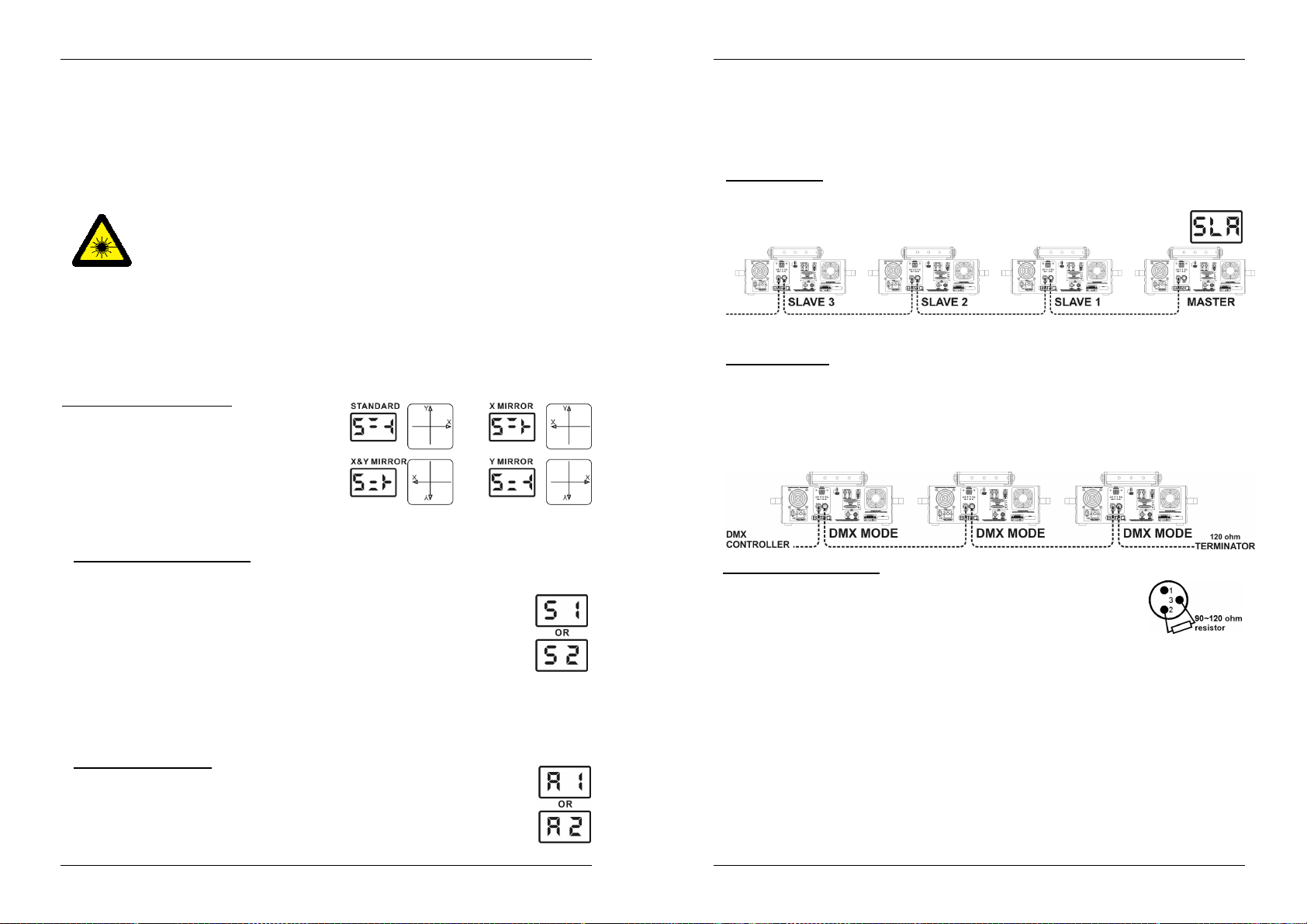

Pattern X/Y mirror control setup:
See also point n°16 in the description.
Press the FUNC-button until the display shows one
of the 4 displays on the right.
Press the UP / DOWN buttons to choose one of the
four mirror options:
UP-button: mirror projection along X-axis
DOWN-button: mirror projection along Y-axis
Press the ENTER-button to confirm your choice.
(display blinks “888” 3times)
You can operate the unit in 5 ways:
1) MUSIC CONTROLLED MODE (MASTER):
The laser runs a preprogrammed sequence to the rhythm of the music. Select this mode when only 1 laser
is used (standalone) or when the laser is placed as the first (master) unit in a chain with several Club
laser7 Mk2 lasers.
Press the FUNC-button until the display shows A1, A2, S1 or S2
ENGLISH USER MANUAL
BRITEQ
®
6/64 CLUB LASER 7 Mk2
Press the UP / DOWN buttons to choose one of the two music controlled shows: S1 or S2
S1: Ever-changing, music controlled RANDOM show
S2: PREPROGRAMMED, music controlled show
Press the ENTER-button to confirm your choice. (display blinks “888” 3times)
Put on some music and adjust the MUSIC SENSITIVITY-knob (9) until the laser works
nicely to the rhythm of the music.
You can connect several CLUB LASER7 MK2 lasers together: just put the first unit of the chain in “Music
mode” and all other units in “Slave mode” to make them all work in perfect sync!
Note: When no music is detected, the laser output will be shut off (blackout).
2) FULL AUTOMATIC MODE (MASTER):
The laser automatically runs a preprogrammed sequence. Select this mode when only 1 laser is used
(standalone) or when the laser is placed as the first (master) unit in a chain with several Club laser7 Mk2
lasers.
Press the FUNC-button until the display shows A1, A2, S1 or S2
Press the UP / DOWN buttons to choose one of the two automatic shows: A1 or A2
S1: Ever-changing, automatic RANDOM show
S2: PREPROGRAMMED, automatic show
Press the ENTER-button to confirm your choice. (display blinks “888” 3times)
The laser automatically runs a preprogrammed sequence.
You can connect several CLUB LASER7 MK2 lasers together. Please put the first unit of the chain in
“Automatic mode” and all other units in “Slave mode” to make them all work in perfect sync!
3) SLAVE MODE:
The laser follows the instructions given by the first Club laser7 Mk2 laser (master) in the chain.
Connect the DMX input of the laser to the DMX output of the previous laser in the chain.
Press the FUNC-button until the display shows “SLA”
Press the ENTER-button to confirm your choice. (display blinks “888” 3times)
You can connect several CLUB LASER7 MK2 lasers together. Please put the first unit of the chain in
“Music or automatic mode” and all other units in “Slave mode” to make them all work in perfect sync!
4) DMX512 MODE:
The laser can be controlled by any standard DMX-controller.
Connect the DMX input of the laser to the DMX output of the previous unit in the chain or directly to the
DMX-output of your controller.
Press the FUNC-button until the display shows a 3 digit number
Press the UP / DOWN buttons to choose the desired DMX-address (from 001 to 511)
Press the ENTER-button to confirm your choice. (display blinks “888” 3times)
The Club laser7 Mk2 laser uses 17 channels, please refer to the DMX-chart below for the functions of the
different channels.
Some more information on DMX512:
The DMX-protocol is a widely used high speed signal to control intelligent light equipment. You
need to “daisy chain” your DMX controller and all the connected light effects with a good quality
XLR M/F balanced cable. To prevent strange behavior of the light effects,
due to interferences, you must use a 90Ω to 120Ω terminator at the end of
the chain. Never use Y-splitter cables, this simply won’t work!
ENGLISH USER MANUAL
BRITEQ
®
7/64 CLUB LASER 7 Mk2
Each effect in the chain needs to have its proper starting address so it knows which commands
from the controller it has to decode.
DMX-CONFIGURATION:
IMPORTANT REMARK: DMX Channel1 is used to set the different working modes of the laser.
To use the laser in full 17 channel mode, channel 1 must be set to value 217 or higher.
With channel1 set to a value between 177 and 216, you can use channel 2 to select 46 different mini
laser shows!

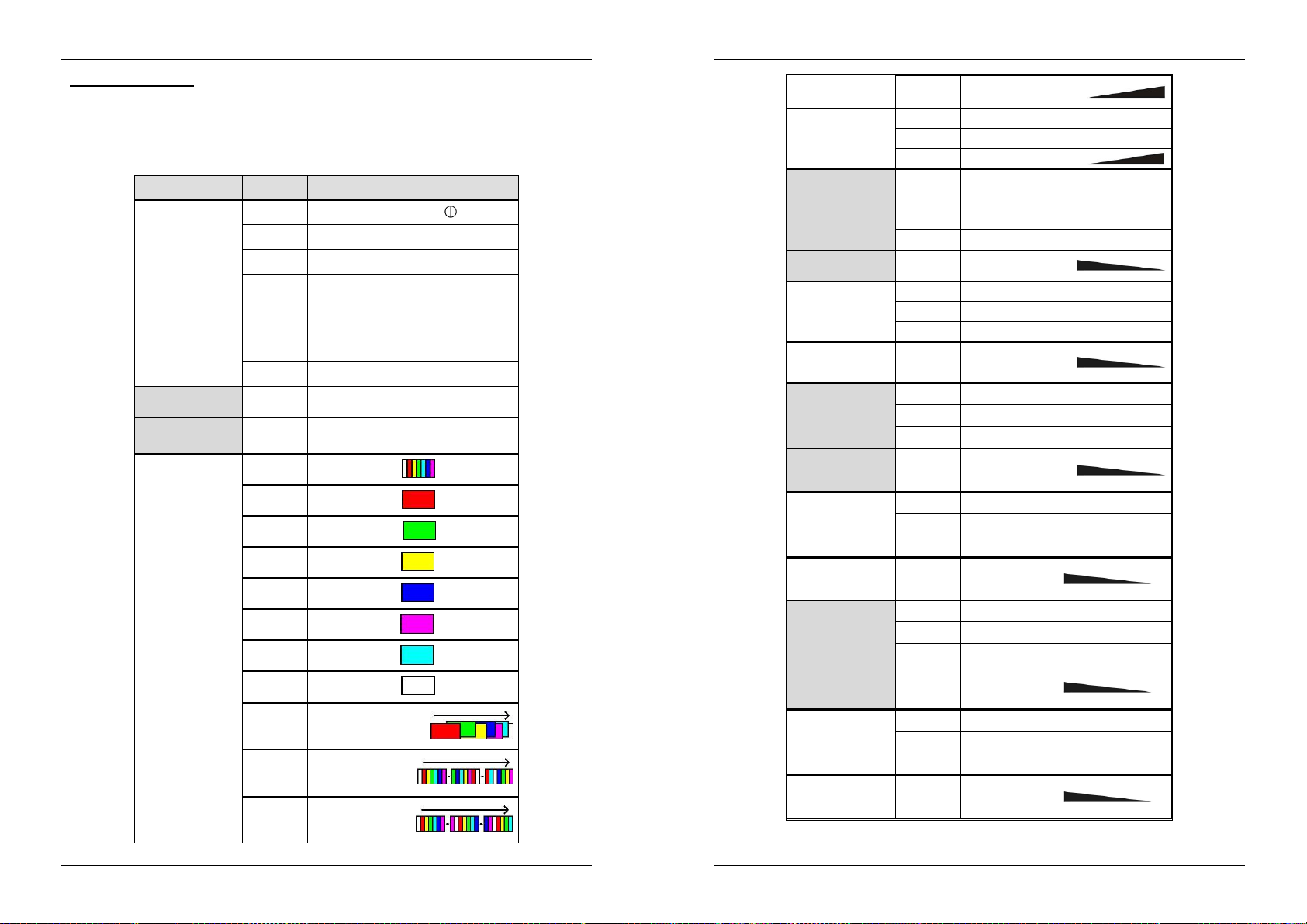

CHANNEL VALUE DESCRIPTION
CH 1
MODES
000-016
Laser OFF
017-056 AUTO SHOW 1
057-096 AUTO SHOW 2
097-136 MUSIC SHOW 1
137-176 MUSIC SHOW 2
177-216
Use CH2 to select one of the 46 pre-
programmed mini laser shows!
217-255 Full DMX MODE
CH 2 GROUP
000-255 8 Group (see separate pattern chart below)
CH 3
PATTERN
000-255
16 Patterns in each group
(see separate pattern chart below)
CH 4
COLOR
000-007
Original
008-015
Red
016-023
Green
024-031
Yellow
032-039
Blue
040-047
Purple
048-055
Light Blue
056-063
White
064-111
Color Rolling
112-159
Color Jumping
160-127
Color Moving
ENGLISH USER MANUAL
BRITEQ
®
8/64 CLUB LASER 7 Mk2
208-255
Strobing
CH 5 CLIPING
000 Full pattern without clipping
001-127 0%~99% fixed pattern clipped
128-255
Clipping Speed
CH 6
ZOOMING
000-127 100%-5% fixed pattern zoomed
128-169 Zooming IN
170-209 Zooming OUT
210-255 Alternately Zooming
CH 7
ZOOM SPEED
000-255
Fast to Slow
CH 8
Y AXIS
ROLLING
000-127 0 -359 degree fixed Y axis rolled
128-191 Clockwise rolling
192-255 Anticlockwise rolling
CH 9
Y ROLL SPEED
0-255
Fast to Slow
CH 10
X AXIS
ROLLING
000-127 0 -359 degree fixed X axis rolled
128-191 Clockwise rolling
192-255 Anticlockwise rolling
CH 11
X ROLL SPEED
0-255
Fast to Slow
CH 12
Z AXIS
ROLLING
000-127 0 -359 degree fixed Z axis rolled
128-191 Clockwise rolling
192-255 Anticlockwise rolling
CH 13
Z ROLL SPEED
0-255
Fast to Slow
CH 14
X AXIS
MOVING
000-127 128 different fixed position on X axis
128-191 Clockwise moving
192-255 Anticlockwise moving
CH 15
X MOVE SPEED
0-255
Fast to Slow
CH 16
Y AXIS
MOVING
000-127 128 different fixed position on Y axis
128-191 Clockwise moving
192-255 Anticlockwise moving
CH 17
MOVE SPEED
0-255
Fast to Slow
ENGLISH USER MANUAL
BRITEQ
®
9/64 CLUB LASER 7 Mk2
PATTERN CHART
With DMX-channels 2 and 3 you can select one of the 128 pre-programmed patterns:
CH2 (horizontal): select one of the 8 groups
CH3 (vertical): select one of the 16 patterns in each of the 8 groups
DMX
1
TUNNEL
000-031
2
POLE
032- 063
3
CURVE
064-095
4
LINE
096-127
5
DOT
128-159
6
GRAPHIC
160-191
7
NUMBER
192-223
8
TEXT
224-255
000-015
016-031
032-047
048-063
064-079
080-095
096-111
112-127
128-143
144-159
160-175
176-191
192-207
208-223
224-239
240-255
5) ILDA CONTROL:
This laser can be controlled by any PC equipped with ILDA compatible software + hardware. As soon as
the ILDA-input (17) of the laser is connected with an ILDA compatible controller, it will automatically switch
to ILDA control mode. From this moment on the laser will be completely controlled by the ILDA software:
the possibilities of the ILDA software will determine what you can do or not…
ILDA soft- and hardware are available from several independent suppliers. Some possible choices are:
- PHOENIX software (www.bocatec.de)
- PANGOLIN software (www.pangolin.com)
- And many other, up to you and your finances to see what is best for your needs …
ENGLISH USER MANUAL
BRITEQ
®
10/64 CLUB LASER 7 Mk2
MAINTENANCE
Make sure the area below the installation place is free from unwanted persons during servicing.
Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.
During inspection the following points should be checked:
All screws used for installing the device and any of its parts should be tightly fastened and may not be
corroded.
Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any
deformation.
When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.
The mains cables must be in impeccable condition and should be replaced immediately when even a
small problem is detected.
In order to protect the device from overheat the cooling fans and ventilation openings should be cleaned
monthly.
The interior of the device should be cleaned annually by experienced service people.
Attention: We strongly recommend internal cleaning to be carried out by qualified personnel only!
SPECIFICATIONS
Mains Input: AC 100~240V, 50/60Hz
Fuse: 250V 2A slow blow (20mm glass)
Total Power consumption: 50W
X/Y Beam angle: +/-25°
Sound Control: Internal microphone
DMX connections: 3pin XLR male / female
DMX channels: 17 channels
DMX starting address: 001 511
Laser Power: 60mW Green CW laser (λ = 532nm)
350mW Red CW laser (λ = 650nm)
50mW Blue CW laser (λ = 473nm)
Laser scanners: high speed 20kHz type
Laser radiation class: 3B
Laser Safety Standard: EN/IEC 60825-1 ED2, 2007-03 for Laser Safety
Size (WxHxD): 54,6cm x 16cm (28cm with bracket) x 35cm
Weight: 12kg
Every information is subject to change without prior notice.
You can download the latest version of this user manual on our website: www.briteq-lighting.com
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
11/64 CLUB LASER 7
MODE D’EMPLOI
Merci d’avoir choisi ce produit Briteq
®
. Pour votre sécurité et pour une utilisation optimale de toutes les
possibilités de l’appareil, lisez attentivement cette notice avant utilisation.
EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS
TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:
NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.
SURFEZ SUR: WWW.BEGLEC.COM
CARACTERISTIQUES
Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
Cet appareil a été conçu pour la production de jeux de lumières décoratifs et est utilisé dans des
spectacles lumineux.
Un superbe laser pour discothèque à sept couleurs, et équipé de trois lasers puissants et à température
contrôlée :
o laser rouge de 350mW (650nm)
o laser vert de 60mW (532nm)
o laser bleu de 50mW (473nm)
Grâce à ses scanners de 20 kHz, le Club laser7 Mk2 projette des images qui se composent de sept
couleurs au maximum, et qui possèdent une définition et une tenue impeccables !
Compatible ILDA à 100%, ce qui garantit une flexibilité maximale !
L'appareil est livré avec son coffre de voyage inclus !
Les cinq modes utilisateur rendent l'usage de ce laser extrêmement aisé :
o MUSIC CONTROL (mode musique) : 100 % plug & play il suffit de connecter le laser à
l'alimentation secteur pour que démarre un show laser fantastique, contrôlé par la musique et basé
sur les 128 motifs préprogrammés de l'appareil. Appareil tout désigné pour les compagnies de
location !!!
o MASTER / SLAVE mode (mode maître / esclave) : plusieurs appareils peuvent être utilisés en mode
musical et en parfaite synchronisation : effets sensationnels et pourtant, utilisation des plus simples !
o AUTOMATIC mode (mode automatique) : ce mode va faire défiler tous les programmes internes
automatiquement : pas besoin de musique !
o DMX mode (mode DMX) : il suffit d'assigner une adresse DMX et vous êtes alors en mesure de
prendre le contrôle de tous les programmes internes !
o ILDA mode (mode ILDA) : connectez le laser à n'importe quel PC équipé d'une interface compatible
ILDA, vous êtes alors en mesure d'utiliser n'importe quel software professionnel pour laser afin de
créer des shows lasers stupéfiants, de créer des logos, etc …
Les projections du laser peuvent être adaptées en taille, selon l'ampleur de l'événement, grâce aux zooms
de contrôle X/Y des images.
Les graphiques peuvent être inversés (effet miroir) afin d'être projetés via un écran transparent.
'Blanking technology' pour une séparation optimale des rayons.
L'appareil est tout indiqué pour une utilisation dans des clubs, des discothèques, des shows publicitaires,
des exhibitions, et dans beaucoup d'autres situations …
En conformité avec les normes EN/IEC 60825-1 ED2, 2007-03 relatives à la Sécurité Laser.
AVANT UTILISATION
Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de
dommages, n’utilisez pas l’appareil et contactez le vendeur.
Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que
l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
12/64 CLUB LASER 7
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,
assurez-vous d’y joindre ce manuel également.
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
Vérifiez le contenu:
Vérifiez si l’emballage contient bien les articles suivants:
Le Club laser7 Mk2
Mode d'emploi
2 clés (pour l'interrupteur à clé)
Câble d'alimentation
Câble dB25/dB25 ILDA
Flight case
Câble pour interrupteur de sécurité Interlock
INSTRUCTIONS DE SECURITE:
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à
l’humidité.
Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser
l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.
La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des
dommages.
Cet appareil est destiné à une utilisation à l’intérieur uniquement.
Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide,
tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge
électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez
immédiatement de la source d’alimentation.
Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
Ne pas laisser l'appareil à portée des enfants.
Les personnes non expérimentées ne doivent pas utiliser cet appareil.
La température ambiante maximale d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette
température.
Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non
concernées pendant le montage, le démontage et les opérations de maintenance.
Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant d’entreprendre des
réparations.
CAUTION
ATTENTION
:
afin de réduire le risque d’électrocution,
n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune
pièce à l’intérieur de l’appareil que vous puissiez
remplacer vous-même. Confiez l’entretien uniquement à
des techniciens qualifiés.
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans
isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au
fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie: uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d’emploi.
Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance
minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
13/64 CLUB LASER 7
Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux
règlements de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous
trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil.
Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le
cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être
remplacé par le constructeur, son agent ou un technicien qualifié.
Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
Ne pas connecter l’unité à un variateur de lumière.
Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. Il n’y a pas de pièces pouvant être
changées par l’utilisateur à l’intérieur.
Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par
un fusible de même type et ayant les mêmes spécifications électriques !
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre
revendeur immédiatement.
La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
Utilisez l’emballage d’origine si l’appareil doit être transporté.
Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’unité non
spécifiquement autorisée par les parties responsables.
Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de
personnes souffrant d’épilepsie.
INSTRUCTIONS DE SECURITE LASER:
Selon la réglementation EN/IEC 60825-1 ED2, 2007-03, ce laser fait partie de la classe 3B. Une exposition
directe des yeux au faisceau peut être dangereux.
DANGER: RADIATIONS LASER !
Evitez d’exposer les yeux directement au laser! Les radiations
Laser peuvent endommager les yeux et/ou la peau. Toutes les
mesures de protection doivent être appliqués pour des raisons de
sécurité.
Ce produit est ce qu’on appelle un laser de spectacle, émettant des radiations avec un spectre de
longueurs d’ondes situé entre 400 et 700 nm et produit des effets lumière pour les spectacles.
La construction de ce laser fait que le faisceau bouge tellement vite, qu’il ne peut toucher l’œil qu’un très
bref instant. C’est grâce à cela que l’utilisation de ce laser, pour créer un spectacle lumière, peut être
considéré comme sûr.
Ne dirigez jamais le faisceau laser directement sur
des personnes ou animaux et ne laissez jamais
fonctionner l’appareil sans surveillance.
Ce laser peut uniquement être utilisé pour des
spectacles. L’utilisation de lasers classe 3B est
uniquement autorisé si il est manipulé par des
opérateurs qualifiés bien entraînés.
Dépendant de sa catégorie, l’utilisation d’un laser peut
produire des radiations qui endommagent de façon
permanente les yeux et/ou la peau. Les lois sur l’utilisation d’un produit laser varie d’un pays à l’autre.
L’utilisateur doit toujours s’informer et appliquer les législations et les mesures de sécurité en rigueur dans
son pays.
BRITEQ ne peut en aucun cas être tenu comme responsable aux dommages causés par des installations
incorrectes et/ou par des opérateurs non qualifiés!
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
14/64 CLUB LASER 7
DESCRIPTION
1. BOUTON ON/OFF : utilisé pour mettre l'appareil en ou hors service.
2. ENTREE D’ALIMENTATION SECTEUR: avec une prise IEC avec fusible incorporé, connectez les
câbles d’alimentations fournis à cette prise.
3. VENTILATEUR DE REFROIDISSEMENT (entrée): utilisé pour refroidir les composants à l’intérieur de
l’appareil. Il y a lieu de s'assurer que le filtre placé à l'intérieur du ventilateur est toujours en place avant
de mettre le laser sous tension ! Ce filtre devrait être nettoyé très régulièrement ! Il suffit pour cela de
retirer la protection en plastique et de nettoyer le filtre avec un aspirateur.
4. VENTILATEUR DE REFROIDISSEMENT(sortie): utilisé pour refroidir les composants à l’intérieur de
l’appareil. Assurez-vous de ne jamais couvrir cette évacuation d’air!
5. SUPPORT: avec 2 vis de serrage sur les côtés pour accrocher l’appareil et un trou de fixation pour fixer
un crochet de montage.
6. ŒIL DE SECURITE: utilisé pour attacher un câble de sécurité quand l’appareil est suspendu. (voir
paragraphe “montage en hauteur”).
7. INTERRUPTEUR A CLE: utilisé pour allumer/éteindre les
lasers. Utilisez les clés pour vous assurer que seulement un
opérateur expérimenté pourra allumer le laser.
8. Entrée INTERLOCK: donne la possibilité de relier un
commutateur d'arrêt d'urgence optionnel. En poussant ce
commutateur, le faisceau laser se coupe immédiatement.
IMPORTANT ! Pour votre sécurité nous vous conseillons
d’utiliser ce commutateur optionnel
9. AFFICH AGE: Affiche l’adresse DMX sélectionnée quand
l’appareil est en mode DMX. Vous pouvez également
sélectionner 4 modes de fonctionnement. Voyez plus loin pour plus d’informations.
10. PANEAU DE CONTROLE: Est utilisé pour contrôler les différentes fonctions du laser. Voir plus loin pour
plus d’informations.
11. SORTIE DMX: Connecteur XLR femelle à 3 broches utilisé pour connecter le Laser avec l’appareil
suivant de la chaîne DMX.
12. ENTRÉE DMX: Connecteur XLR mâle à 3 broches utilisé pour connecter les câbles universels DMX.
Cette entrée reçoit les instructions du contrôleur DMX.
13. MICROPHONE INTERNE: Le microphone incorporé est utilisé pour synchroniser le show laser selon le
rythme de la musique.
14. SENSIBILITÉ DE L’ENTRÉE DE LA MUSIQUE: Ce potentiomètre est utilisé pour régler la sensibilité de
l’entrée de la musique. Tournez le potentiomètre jusqu’à ce que le laser fonctionne en synchronisation
avec la musique.
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
15/64 CLUB LASER 7
15. CONTROLE X/Y DE LA TAILLE : utilisez ces contrôles pour adapter la taille des graphiques projetés
aux dimensions de l'événement en cours. Il vous est loisible de modifier la hauteur comme la largeur des
graphiques, et ce, indépendamment l'une de l'autre.
16. CONTROLE X/Y DE L'EFFET 'MIROIR' : utilisez ces contrôles pour inverser les projections, comme le
ferait un miroir. Par exemple, cette option est utile quand vous projetez des graphiques par l'arrière, sur
un écran transparent. L’effet miroir X/Y peut également être réglé à l’aide du panneau de contrôle et
l’afficheur LED. Voir chapitre ‘Comment utiliser et régler l’appareil’ pour plus d’informations.
17. CONNECTEUR D'ENTRÉE ILDA : utilisé pour connecter le laser à l'interface certifiée ILDA d'un
ordinateur. Prière de se reporter plus loin pour de plus amples informations.
18. CONNECTEUR ILDA 'THROUGH' : utilisé pour relier le signal ILDA à l'appareil Club laser7 Mk2
suivant.
19. SORTIE LASER: À cet endroit le laser sort de l’appareil, assurez-vous de NE JAMAIS REGARDER à
l’intérieur de l’appareil par cette ouverture pendant que l’effet laser est allumé!
20. LED D’ALIMENTATION: indique que l’appareil est allumé.
21. LED 'DMX' : la lampe témoin est allumée quand le laser détecte un signal DMX.
22. LED SOUND : en mode musical, la led clignote au rythme de la musique.
23. ÉTIQUETTE D’AVERTISSEMENT: “Attention – Laser Classe 3B. Radiation Laser si ouvert. Évitez
l’exposition aux rayons laser.”
24. ÉTIQUETTE D’AVERTISSEMENT: “Radiation Laser. Évitez l’exposition aux rayons laser. Produit laser
Classe 3B ”
25. SYMBOLE D’AVERTISSEMENT POUR LE LASER: mets en garde contre un laser potentiellement
dangereux s’il n’est pas utilisé par les opérateurs spécialisés.
26. ÉTIQUETTE D’AVERTISSEMENT: “ouverture laser”
INSTALLATION EN HAUTEUR
Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation
incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en
hauteur exige de l’expérience ! Les limites de charge doivent être scrupuleusement respectées, du
matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de
sécurité régulièrement.
Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non
concernées lors de l’installation, la désinstallation ou la maintenance.
L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des
zones où le public est installé.
Avant l’installation, assurez-vous que la zone d’installation pourra supporter, en son point de fixation, un
minimum de 10 fois le poids de l’appareil.
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
16/64 CLUB LASER 7
Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de
l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de
l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en
considération !
Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un
expert avant la première utilisation. Les installations doivent être inspectées chaque année par du
personnel qualifié pour assurer une sécurité optimale.
PRUDENCE, ENDOMMAGEMENT DES YEUX: Positionnez toujours le laser de tel
façon que le public ne peut regarder directement dans le faisceau laser. Assurez vous
que le faisceau ne « touchera » pas le public.
COMMENT UTILISER ET REGLER L’APPAREIL
Des pauses régulières dans l’utilisation sont primordiales pour maximiser la durée de vie de l’appareil,
puisqu’il n’est pas conçu pour une utilisation continue.
Ne pas mettre l’unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des
lasers.
Débranchez systématiquement l’appareil s’il n’est pas utilisé pour une période prolongée.
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre
revendeur immédiatement.
Important: Ne jamais fixer directement le rayon laser ! Ne pas utiliser d’effets en présence de personnes
souffrant d’épilepsie.
Réglage de l’effet miroir X/Y:
Voir également point n°16 dans la description.
Appuyez sur la touche FUNC jusqu’à ce que l’une
de ces 4 images apparaisse sur l’écran.
Appuyez sur les touches UP / DOWN pour
sélectionner l’une des 4 options miroir:
Touche UP: projection miroir sur l’axe X
Touche DOWN: projection miroir sur l’axe Y
Appuyez sur la touche ENTER pour confirmer votre
choix. (l’écran “888” clignote 3 fois)
Vous pouvez utiliser l’appareil suivant 5 modes différents :
1) MODE CONTROLE PAR LA MUSIQUE (M ASTER):
Le laser exécute une séquence préprogrammée en suivant le rythme de la musique. Sélectionnez ce
mode quand il n'y a qu'un laser en présence (mode autonome) ou quand le laser est placé en tête d'une
chaîne de plusieurs lasers Club laser7 Mk2 , et qu'il remplit donc le rôle de master.
Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche A1, A2, S1 ou S2
Appuyez sur les touches UP / DOWN pour choisir un des 2 shows contrôlés par la
musique: S1 ou S2
S1: Show aléatoire contrôlé par la musique qui change constamment.
S2: Show PRÉPROGRAMMÉ, contrôlé par la musique
Appuyez sur la touche ENTER pour confirmer votre choix. (l’écran “888” clignote 3 fois)
Mettez de la musique en route et ajustez le bouton MUSIC SENSITIVITY (9) jusqu'à ce que le laser
réagisse clairement au rythme de la musique.
Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble : il suffit de régler le premier
élément de la chaîne en mode 'Music' et tous les autres éléments en mode 'Slave' pour qu'ils réagissent
tous de manière parfaitement synchronisée!
Remarque : Lorsque aucune source musicale n'est détectée par l'appareil, la source du laser sera coupée
(mode black out).
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
17/64 CLUB LASER 7
2) MODE 100 % AUTOMATIQUE (MASTER):
Le laser exécute automatiquement une séquence préprogrammée. Sélectionnez ce mode quand il n'y a
qu'un laser en présence (mode autonome) ou quand le laser est placé en tête d'une chaîne de plusieurs
lasers Club laser7 Mk2 , et qu'il remplit donc le rôle de master.
Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche A1, A2, S1 ou S2
Appuyez sur les touches UP / DOWN pour choisir un des 2 shows automatiques: A1 ou A2
S1: Show aléatoire automatique qui change constamment
S2: Show PRÉPROGRAMMÉ automatique
Appuyez sur la touche ENTER pour confirmer votre choix. (l’écran “888” clignote 3 fois)
Le laser exécute automatiquement une séquence préprogrammée.
Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble. il suffit de régler le premier
élément de la chaîne en mode 'Music' ou 'Auto' et tous les autres éléments en mode 'Slave' pour qu'ils
réagissent tous de manière parfaitement synchronisée!
3) SLAVE MODE (ESCLAVE):
Le laser suit les instructions données par le premier laser Club laser7 Mk2 laser (master) de la chaîne.
Connectez l'entrée DMX du laser à la sortie DMX du laser qui le précède dans la chaîne.
Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche “SLA”
Appuyez sur la touché ENTER pour confirmer votre choix. (l’écran “888” clignote 3 fois)
Il est possible de connecter plusieurs lasers CLUB LASER7 MK2 ensemble. il suffit de régler le premier
élément de la chaîne en mode 'Music' ou 'Auto' et tous les autres éléments en mode 'Slave' pour qu'ils
réagissent tous de manière parfaitement synchronisée!
4) MODE DMX512:
Le laser peut être contrôlé par n'importe quel contrôleur DMX standard.
Connectez l'entrée DMX du laser à la sortie DMX de l'élément précédent dans la chaîne (ou connectez-
le directement à la sortie DMX de votre contrôleur s'il est le premier de la chaîne).
Appuyez sur le bouton FUNC jusqu'à ce que l'écran affiche un nombre à trois chiffres.
Appuyez sur les touches UP / DOWN pour choisir l’adresse DMX désirée (de 001 à 511)
Appuyez sur la touche ENTER pour confirmer votre choix. (l’écran “888” clignote 3 fois)
Le Club laser7 Mk2 utilise 17 canaux, veuillez vous reporter au tableau ci-dessous pour comprendre les
fonctions des différents canaux.
Voici quelques informations supplémentaires sur le standard DMX512:
Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements
lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur
DMX et tous les appareils avec un câble symétrique (XLR M/F) de bonne
qualité. Pour éviter des comportements étranges des effets de lumières
dus aux interférences, vous devez utiliser une résistance de bouclage de
90Ω à 120Ω en fin de chaîne. Ne jamais utiliser de séparateur de câbles
en forme "Y", cela ne fonctionnera pas !
Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de savoir à
quelle commande du contrôleur il doit obéir.
FRANÇAIS MODE D’EMPLOI
BRITEQ
®
18/64 CLUB LASER 7
CONFIGURATION DMX:
REMARQUE IMPORTANTE: Canal DMX 1 est utilisé pour régler les different modes de fonctionnement
du laser.
Pour utiliser le laser en mode 17 canaux, vous devez attributer une valeur de 217 ou plus au canal 1.
Si la valeur du canal 1 se situe entre 177 et 216, vous pouvez utiliser le canal 2 pour sélectionner 46
mini shows laser différents!
CANAL VALEUR DESCRIPTION
CH 1
MODES
000-016
Laser ETEINT
017-056 AUTO SHOW 1
057-096 AUTO SHOW 2
097-136 MUSIC SHOW 1
137-176 MUSIC SHOW 2
177-216
Utilisez CH2 pour sélectionner un des 46 mini
shows laser préprogrammés!
217-255 MODE Full DMX
CH 2 GROUPE
000-255 8 Groupes (voir liste des motifs séparée)
CH 3 MOTIF
000-255
16 Motifs dans chaque groupe
(voir liste des motifs séparée)
CH 4
COULEUR
000-007
Original
008-015
Rouge
016-023
Vert
024-031
Jaune
032-039
Bleu
040-047
Mauve
048-055
Bleu Clair
056-063
Blanc
064-111
Fondu des
couleurs
112-159
Saut des
couleurs
160-127
Mouvement
Coloré
Loading...
