Jaguar Mini B-2 User Manual

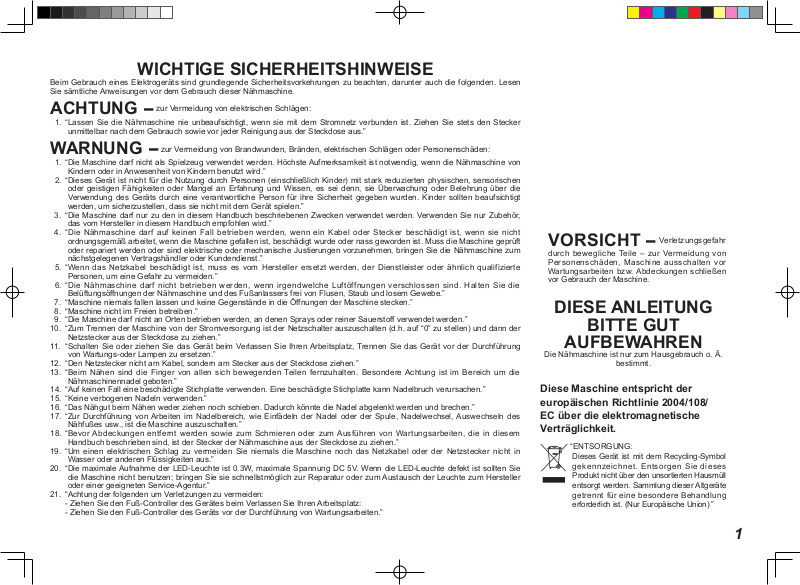

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines Elektrogeräts sind grundlegende Sicherheitsvorkehrungen zu beachten, darunter auch die folgenden. Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieser Nähmaschine.

ACHTUNG

zur Vermeidung von elektrischen Schlägen:

1. “ Lassen Sie die Nähmaschine nie unbeaufsichtigt, wenn sie mit dem Stromnetz verbunden ist. Ziehen Sie stets den Stecker unmittelbar nach dem Gebrauch sowie vor jeder Reinigung aus der Steckdose aus.”

WARNUNG

zur Vermeidung von Brandwunden, Bränden, elektrischen Schlägen oder Personenschäden:

1. “ Die Maschine darf nicht als Spielzeug verwendet werden. Höchste Aufmerksamkeit ist notwendig, wenn die Nähmaschine von Kindern oder in Anwesenheit von Kindern benutzt wird.”

2. “ Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für ihre Sicherheit gegeben wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.”

3. “ Die Maschine darf nur zu den in diesem Handbuch beschriebenen Zwecken verwendet werden. Verwenden Sie nur Zubehör, das vom Hersteller in diesem Handbuch empfohlen wird.”

4. “ Die Nähmaschine darf auf keinen Fall betrieben werden, wenn ein Kabel oder Stecker beschädigt ist, wenn sie nicht ordnungsgemäß arbeitet, wenn die Maschine gefallen ist, beschädigt wurde oder nass geworden ist. Muss die Maschine geprüft oder repariert werden oder sind elektrische oder mechanische Justierungen vorzunehmen, bringen Sie die Nähmaschine zum nächstgelegenen

Vertragshändler oder Kundendienst.”

5. “ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden, der Dienstleister oder ähnlich qualifizierte Personen, um eine Gefahr zu vermeiden.”

6. “ Die Nähmaschine darf nicht betrieben werden, wenn irgendwelche Luftöffnungen verschlossen sind. Halten Sie die Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.”

7. “ Maschine niemals fallen lassen und keine Gegenstände in die Öffnungen der Maschine stecken.”

8. “ Maschine nicht im Freien betreiben.”

9. “ Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.”

10. “ Zum Trennen der Maschine von der Stromversorgung ist der Netzschalter auszuschalten (d.h. auf “0” zu stellen) und dann der Netzstecker aus der Steckdose zu ziehen.”

11. “ Schalten Sie oder ziehen Sie das Gerät beim Verlassen Sie Ihren Arbeitsplatz, Trennen Sie das Gerät vor der Durchführung von Wartungs-oder Lampen zu ersetzen.”

12. “ Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.”

13. “ Beim Nähen sind die Finger von allen sich bewegenden Teilen fernzuhalten. Besondere Achtung ist im Bereich um die Nähmaschinennadel geboten.”

14. “ Auf keinen Fall eine beschädigte Stichplatte verwenden. Eine beschädigte Stichplatte kann Nadelbruch verursachen.”

15. “ Keine verbogenen Nadeln verwenden.”

16. “ Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und brechen.”

17. “ Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel oder der Spule,

Nadelwechsel, Auswechseln des

Nähfußes usw., ist die Maschine auszuschalten.”

18. “ Bevor Abdeckungen entfernt werden sowie zum Schmieren oder zum Ausführen von Wartungsarbeiten, die in diesem Handbuch beschrieben sind, ist der Stecker der Nähmaschine aus der Steckdose zu ziehen.”

19. “ Um einen elektrischen Schlag zu vermeiden Sie niemals die Maschine noch das Netzkabel oder der Netzstecker nicht in Wasser oder anderen Flüssigkeiten aus.”

20. “ Die maximale Aufnahme der LED-Leuchte ist 0.3W, maximale Spannung DC 5V. Wenn die LED-Leuchte defekt ist sollten Sie die Maschine nicht benutzen; bringen Sie sie schnellstmöglich zur Reparatur oder zum Austausch der Leuchte zum Hersteller oder einer geeigneten Service-Agentur.”

21. “ Achtung der folgenden um Verletzungen zu vermeiden:

- Ziehen Sie den Fuß-Controller des Gerätes beim Verlassen Sie Ihren Arbeitsplatz:

- Ziehen Sie den Fuß-Controller des Geräts vor der Durchführung von Wartungsarbeiten.”

VORSICHT -

Verletzungsgefahr

durch bewegliche Teile – zur Vermeidung von Personenschäden, Maschine ausschalten vor Wartungsarbeiten bzw. Abdeckungen schließen vor Gebrauch der Maschine.

DIESE ANLEITUNG

BITTE GUT

AUFBEWAHREN

Die Nähmaschine ist nur zum Hausgebrauch o. Ä.

bestimmt.

Diese Maschine entspricht der europäischen Richtlinie 2004/108/ EC über die elektromagnetische Verträglichkeit.

“ENTSORGUNG: Dieses Gerät ist mit dem Recycling-Symbol

gekennzeichnet. Entsorgen Sie dieses Produkt nicht über den unsortierten Hausmüll entsorgt werden. Sammlung dieser Altgeräte getrennt für eine besondere Behandlung erforderlich ist. (Nur Europäische Union) ”

“IMPORTANT SAFETY INSTRUCTIONS”

“ When using an electrical appliance, basic safety precautions should always be followed, including the following.” “ Read all instructions before using this sewing machine.”

“DANGER

To reduce the risk of electric shock:”

1. “ This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.”

“WARNING

To reduce the risk of burns, ﬁre, electric shock, or injury to persons: ”

1. “ Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “ This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.”

3. “ Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as contained in this manual.”

4. “ Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

5. “ If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.”

6. “ Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.”

7. “Never drop or insert any object into any opening.”

8. “ Indoors use only.”

9. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

10. “To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”

11. “ Switch off or unplug the appliance when leaving it unattended, unplug the appliance before carrying out maintenance or replacing lamps.”

12. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

13. “Keep ﬁngers away from all moving parts. Special care is required around the sewing machine needle.”

14. “Never sew with a damaged needle plate as this can cause needle to break.”

15. “Do not use bent needles.”

16. “Do not pull or push fabric while stitching. It may deﬂect the needle causing it to break.”

17. “ Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc.”

18. “ Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user servicing adjustments mentioned in the instruction manual.”

19. “ To avoid electrical shock never put the machine nor the mains cable or mains plug into water or other liquids.”

20. “ The LED lamp maximum power is 0.3w, maximum voltage is DC 5v, if the LED lamp is damaged, you should not use the product and send it to the manufacture or service agent to repair or replace at once.”

21. “ Attention the following to avoid injury:

- Unplug the foot controller of the appliance when leaving it unattended:

- Unplug the foot controller of the appliance before carrying out any maintenance.”

“CAUTION

Moving parts-To reduce

risk of injury, switch off before servicing. Close cover before operating machine.”

“SAVE THESE

INSTRUCTIONS”

“This product is for household use, or equivalent.”

This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.

DISPOSAL: This equipment is marked with the recycling symbol. Do no t dispose thi s product as unsorted municipal waste. Collection of such waste separately for special treatment is necessary. (European Union only)

27.5

35.0

16.0

С н и м ит е в ы дв и ж н о й с то л и к , отодвинув его влево. Для установки столика задвиньте его обратно, так чтобы штырь (A), (B) зашли в отверстия в машине.

ПРИНАДЛЕЖНОСТИ ZUBEHÖR ACCESSORIES

Remove the extension table by pulling it to the left. To attach, slide the table back until the pins (A), (B) fit into the hole on the machine.

Entfernen Sie den Anschiebetisch indem Sie ihn nach links ziehen. Um ihn wieder einzusetzen schieben Sie den Tisch zurück, bis die Stifte (A), (B) in die Löcher an der Maschine einrasten.

Откройте крышку столика и вы найдете разнообразные аксессуары внутри.

Öffnen Sie die Zubehör-Box, und Sie nden eine Vielzahl von Zubehör im Inneren.

Open the accessory box and you will nd a variety of accessories inside.

1 4

Шпульки Иглы Лапка для вышивания пуговичных петель Колпачок катушечного стержня Отвертка (малая

) Отвертка Вспарыватель петель со щеткой

Spulen Nadeln Knopochfuß Garnrollenkappe Schraubenzieher (klein

) Stichplattenschlüssel Trennmesser/Pinsel

Bobbin Needles Buttonhole foot Spool pin cap Screwdriver (small

) Screwdriver for needle plate Buttonhole opener with brush

Размеры: 35.0 cm × 16.0 cm × 27.5

Масса: 4,6 кг

Рабочее напряжение: 230 В

Частота: 50 Гц

Потребляемая мощность: 35 Вт

Использование температура окружающего

воздуха: Нормальная температура

Уровень шума: менее 70 дБА

Abmessungen: 35.0 cm × 16.0 cm × 27.5

Gewicht: 4.6 kg

Nennspannung: 230 V

Netzfrequenz: 50 Hz

Leistungsaufnahme: 35 W

Umgebungstemperatur: Normaltemperatur

Geräuschpegel: weniger als 70 db (A

)

Dimensions: 35.0 cm × 16.0 cm × 27.5

Mass of the equipment: 4.6 kg

Rated Voltage: 230 V

Rated Frequency: 50 Hz

Rated input: 35 W

Using ambient temperature: Normal temperature

Acoustic noise level: less than 70 db (A

)

(A)

(B)

СОДЕРЖАНИЕ

TABLE OF CONTENTS

INHALTSVERZEICHNIS

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

ПОДГОТОВКА К ШИТЬЮ

НАЧАЛО ШИТЬЯ

NÄHBEGINN

STARTING TO SEW

УХОД ЗА МАШИНОЙ

PFLEGE UND REINIGUNG IHRER

CARING FOR YOUR MACHINE

IHRE NÄHMASCHINE STELLT SICH VOR

VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

KNOWING YOUR SEWING MACHINE

ПРИНАДЛЕЖНОСТИ

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ZUBEHÖR

WICHTIGE SICHERHEITSHINWEISE

ACCESSORIES

“IMPORTANT SAFETY INSTRUCTIONS”

DIE HAUPTTEILE DER MASCHINE

MACHINE IDENTIFICATION

ПОДГОТОВКА МАШИНЫ К РАБОТЕ УДАЛЕ Н ИЕ ШПУЛ ЬНО ГО КОЛ П АЧК А ИЗ ЧЕЛНОКА НАМОТКА ШПУЛЬКИ У С ТАНОВК А Ш П У Л ЬК И В Ш ПУЛЬНЫЙ КОЛПАЧОК УСТАНО В К А Ш ПУЛ ЬН ОГО КО Л ПАЧ К А В ЧЕЛНОК ЗАПРАВКА ВЕРХНЕЙ НИТИ К АК ПОЛЬЗ О В АТЬ С Я УСТРО Й С Т В О М ВДЕВАНИЯ НИТКИ В ИГЛУ ПОДЬЕМ НИЖНЕЙ НИТИ

ПРЯМЫЕ СТРОЧКИ РЫЧАГ РЕВЕРСА СТРОЧКИ РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТИ ПРИ ПРЯМОЙ СТРОЧКЕ

ТАБЛИЦА ИГЛ, НИТОК И МАТЕРИАЛОВ

РЕГУЛИРОВКА НАТЯЖЕНИЯ НИЖНЕЙ НИТИ

ЗАМЕНА ИГЛЫ ЗИГЗАГООБРАЗНАЯ СТРОЧКА ТРЕХШАГОВЫЙ ЗИГЗАГ ПОТАЙНАЯ СТРОЧКА СМЕНА ПРИЖИМНОЙ ЛАПКИ ВЫШИВАНИЕ ПУГОВИЧНЫХ ПЕТЕЛЬ ПУГОВИЧНЫЕ ПЕТЛИ УСИЛЕННЫЕ ШНУРКОМ РЕГУЛИРОВКА ПЛОТНОСТИ ПЕТЛИ

ЧИСTКА ТРАНСПОРТЕРА И МЕСТА У СTАНОВКИ ЧЕЛНОКА

REINIGUNG DES GREIFERBEREICHS

DAS AUFSTELLEN DER MASCHINE SETTING UP YOUR　MACHINE HERAUSNEHMEN DER SPULENKAPSEL

REMOVING BOBBIN CASE FROM SHUTTLE

EINSETZEN DER SPULE IN DIE SPULENKAPSEL

INSERTING BOBBIN INTO BOBBIN CASE INSERTING BOBBIN CASE INTO SHUTTLE THREADING THE TOP THREAD USING AUTOMATIC NEEDLE THREADER PICKING UP BOBBIN THREAD

STRAIGHT STITCH

SECURING SEAMS ADJ USTI NG STR AI GHT ST ITC H TH RE A D TENSION

NEEDLE, THREAD AND FABRIC CHART

ADJUSTING BOBBIN THREAD TENSION

CHANGING THE NEEDLE

ZIGZAG STITCHING

MULTI-STITCH ZIGZAG

BLIND STITCH

CHANGING PRESSER FEET

BUTTONHOLE MAKING

CORDED BUTTONHOLES

ADJUSTING STITCH LENGTH

CLEANING THE FEED DOGS AND SHUTTLE AREA

AUFSPULEN DES UNTERFADENS

WINDING BOBBIN

EINSETZEN DER SPULENK APSEL IN DEN GREIFER EINFÄDELN DES OBERFADENS GEBRAUCH DES NADELEINFÄDLERS HERAUFHOLEN DES UNTERFADENS

GERADSTICH DIE RÜCKWÄRTSTASTE EINSTELLEN DER FADENSPANNUNG REGULIERUNG DER KAPSELSPANNUNG DIE NADEL-UND GARNTABELLE

ELASTIKSTICH BLINDSTICH

AUSWECHSELN DES NÄHFUSSES

EINSTELLUNG DER STICHLÄNGE

NÄHEN VON KNOPFLÖCHERN KNOPFLOCH MIT BEILAUFFADEN

8 9

10 11

12 13

7 8 9 10 10 11 12 13

14 14

16 17 18 19 20 21 21 22 23

14 14 15 15 16 17 18 19 20 21 21 22 23

14 14

15 15 16 17 18 19 20 21 21 22 23

ДЕТАЛИ МАШИНЫ

2 2

ZICKZACKSTICH

NADEL AUSWECHSELN

ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ

IHRE NÄHMASCHINE STELLT

SICH VOR

KNOWING YOUR SEWING

MACHINE

ДЕТАЛИ МАШИНЫ

DIE HAUPTTEILE DER

MASCHINE

MACHINE

IDENTIFICATION

1 Ручка для переноса Tragegriff Handle 2 Рычаг прижимной лапки Nähfußhebel Presser foot lever 3 Катушечный стержень Garnrollenhalter Spool pin 4 Табличка с номером Typenschild Identication plate 5 Регулятор натяжения верхней нити Oberfadenspannung Thread tension control 6 Лицевая панель Kopfdeckel Face cover 7 Нитепритягиватель Fadenhebel Thread take-up

8 Шайба натяжения нити шпульки в моталке Spulvorspannung Bobbin winder tension disc 9 Сeлeктop строчки Stichwahlknopf Stitch selector

10 Стержень моталки Spulwelle Bobbin winder shaft 11 Упор моталки Spulstop Bobbin winder stop 12 Маховое колесо Handrad Hand wheel 13 Регулятор длины стежка Stichlängenregler Stitch length control 14 Переключатель питания/освещения Hauptschalter Power/light switch 15 Гнездо шнура питания Steckeranschluss Plug socket 16 Рычаг реверса строчки Rückwärtstaste Reverse stitch lever 17 Выдвижной столик Anschiebetisch Extension table

18 Ножная педаль управления Fußanlasser Foot control 19 Нитенаправитель Fadenführung Thread guide

20 Устройство вдевания нитки в иглу Nadeleinfädler Automatic needle threader 21 Винт прижимной лапки Nähfußschraube Presser foot screw 22 Игла Nadel Needle 23 Транспортер Transporteure Feed dogs 24 Игольная пластинка Stichplatte Needle plate 25 Рычажок фиксатора прижимной лапки Nähfuß-Auslöser Foot release lever 26 Винт иглодержателя Nadelklemmschraube Needle clamp screw 27 Прижимная лапка Nähfuß Presser foot

2216

ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ

IHRE NÄHMASCHINE STELLT

SICH VOR

KNOWING YOUR SEWING

MACHINE

С помощью этого регулятора можно уменьшить или увеличить натяжение верхней нити . Чем больше число на головке регулятора, тем сильнее натяжение.

Die Fadenspannung kann mit Hilfe dieses Reglers erhöht oder verringert werden, Je höher die angezeigte Zahl, desto höher die Spannung.

Decrease or increase the tension of the top thread by using this dial. The higher the number, the tighter the tension.

При установке вида строчки убедитесь в том, что игла находится в крайнем верхнем положении и не соприкасается с тканью.

Bevor Sie einen St i ch eins tel len: vergewissern Sie sich, dass sich die Nadel in der höchsten Stellung bendet.

To select a stitch, be sure needle is out of fabric at its highest position.

Для упрочнени я шва реком ендуетс я начинать и заканчивать шов несколькими обратными стежками. При нажатии на этот рычаг машина подает ткань в обратном направлении.

Es empehlt sich, eine Naht mit ein paar Rückwärtsstichen anzufangen und zu beenden. Sie befestigen dadurch die Fadenenden und verhindern ein Aufgehen der Naht. Wenn Sie rückwärts nähen wollen, drücken Sie die Rückwärtstaste solange wie die Maschine rückwärts nähen soll.

It is recommended to begin and end seams with several stitches in reverse for reinforcement. As long as you are pressing down this lever while sewing, the machine will continue to feed the fabric backwards.

Имеются три положения прижимной лапки.

Для шитья опустите прижимную лапку. Чтобы ввест и или удалить ткань, переместите рычаг в среднее положение. Для замен ы приж имно й лап к и или удал ения толстой ткани поднимите рычаг в крайнее верхнее положение.

Es gibt drei Positionen für den Nähfuß.

Zum Nähen den Nähfuß herunterlassen. Zum Einlegen und Herausnehmen Ihrer Näharbeit: mittlere Stellung. In die hö chste St ell ung brin gen , wenn Si e den Nähfuß auswechseln oder besonders dicken Stof f herausnehmen.

There are three positions for your presser foot.

Lower the presser foot to sew. Raise the lever to the middle position to insert or remove fabric. Lift it to its highest position to change the presser foot or to remove thick fabric.

В соответствии с толщиной и типом ткани можно легко установить длину стежка.

Die Stichlänge kann leicht dem Nähgut entsprechend reguliert werden, die Zahlen geben die Stichlänge etwa in mm an.

Stitch length can be selected easily according to thickness and type of fabric.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ KONTROLLE DER FADENSPANNUNG

TOP THREAD TENSION CONTROL

СЕЛЕКТОР СТРОЧКИ

STICHWAHLKNOPF

STITCH SELECTOR

ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНОЙ СТРОЧКИ

DIE RÜCKWÄRTSTASTE

REVERSE STITCH LEVER

РЫЧАГ ПРИЖИМНОЙ ЛАПКИ

DER NÄHFUSSHEBEL

PRESSER FOOT LEVER

РЕГУЛЯТОР ДЛИНЫ СТЕЖКА

STICHLÄNGENREGLER

STITCH LENGTH CONTROL

1 1

Только модель 255 nur Modell 255 Model 255 only

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

ПОДГОТОВКА МАШИНЫ К РАБОТЕ DAS AUFSTELLEN DER MASCHINE SETTING UP YOUR　MACHINE

Преж де че м п риступи т ь к р аботе, удали те избыточную смазку с игольной пластинки.

Stel len Sie die Maschine auf eine gerade, feste Unterlage. Bevor Sie die Maschine zum ersten Mal benutzen, wischen Sie bitte überschüssiges Öl ab, das sich während des Transports im Stichplattenbereich ansammeln kann.

Be sure to wipe off any surplus oil from needle plate area before using your machine the rst time.

Вставьте штепсель педали управления в гнездо (1)

машины и в розетку (2) в стене, как показано на

рисунке.

Verbinden Sie das Hauptkabel mit der Maschine (1

)

und der Steckdose (2) wie abgebildet.

Connect the plug of the foot control into the machine socket (1) and your wall outlet (2) as illustrated.

Для приведения в действие машины включите переключатель питания/освещения. Включение/ выключение электропитания и освещения производится одним и тем же переключателем.

В случае профилактического обслуживания машины, замены иглы или лампы, необходимо отсоединять машину от электросети.

Ihre Maschine näht nur, wenn der Schalter für Licht und Maschine eingeschaltet ist.

Bei Wartungsarbeiten oder beim Auswechseln von Nadel oder Glühlampe muss die Maschine durch Ziehen des Netzsteckers aus der Steckdose abgeschaltet werden.

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles or Iamps, etc., machine must be disconnected from the wall outlet.

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ

FUSSANLASSER

FOOT CONTROL

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

DER HAUPTSCHALTER

POWER/LIGHT SWITCH

ВКЛЮЧЕНО

AUS OFF

ВЫКЛЮЧЕНО

EIN

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ FUSSANLASSER FOOT CONTROL

(1)

(2)

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

DER HAUPTSCHALTER

POWER/LIGHT SWITCH

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

У Д А Л Е Н И Е Ш П У Л Ь Н О Г О

КОЛПАЧКА ИЗ ЧЕЛНОКА

HE R A U S N E H M EN DER

SPULENKAPSEL

REMOVING BOBBIN CASE FROM

SHUTTLE

С н и м ит е в ы дв и ж н о й с то л и к , выдв инув его влев о. По дним ите иглу в крайнее верхнее положение, вращая на себя маховик.

О т к р ой т е к р ы шк у че л н о ч н о г о у с т р о й с тв а , оп у с т и в е е вн и з . П о т я н и те п ал ь ц ам и за щ ел к у шпульного колпачка, как показано на рисунк е, и в ы ньт е ш п ульны й колпачок.

Отпустите защелку, и она вернется в исходное положение, в результате чего шпулька выпадет из колпачка.

Entfernen Sie den Anschiebetisch von der Maschine. Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad nach vorn drehen.

Öffnen Sie die Freiarmklappe, indem Sie sie nach vorn ziehen. Öffnen Sie die Klappe der Spulenkapsel (siehe Skizze), und ziehen Sie die Spulenkapsel aus dem Greifer.

Lassen Sie die Klappe der Spulenkapsel los, und die Spule fällt heraus.

Remove the extension table from the machine. Raise the needle to its highest position by turning hand wheel towards you.

Open the bobbin access cover by pulling it down. With your ngers, pull open the bobbin case latch as shown, and take out the bobbin case from the shuttle.

Release the latch, and bobbin will drop out of the case.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

WINDING BOBBINAUFSPULEN DES UNTERFADENSНАМОТКА ШПУЛЬКИ

Протяните нитку от к а т у ш к и через нитеводители, как показано на рисунке.

Установите катушку ниток на катушечный стержень. Оденьте колпачок катушечного стержня сверху катушки, как показано на рисунке.

Проденьте конец нитки через отверстие в шпульке.

Переместите шпиндель моталки в крайнее левое положение, если он был в другом положении. Наденьте шпульку на шпиндель таким образом, чтобы нитка выходила из верхнего отверстия шпульки. Сдвиньте шпиндель моталки вправо до щелчка. Придерживайте конец нитки.

Нажав на педаль, включите машину. Нитка, которую Вы держите, начнет наматываться на шпульку. При наполнении шпульки произойдет автоматическое отключение привода шпинделя и намотка прекратится. Для снятия шпульки сместите шпиндель влево.

Pull end of thread through hole in bobbin as shown.

Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Push bobbin winder shaft to the right until it clicks. Hold onto end of thread.

Pass thread from spool through thread guides as shown.

Place a spool of thread on the spool pin. Secure it with the spool cap to ensure smooth ow of thread.

Start machine. Bobbin will stop turning when completely lled. Push shaft to left to remove bobbin and cut thread.

Ziehen Sie den Faden von der Garnrol le durch di e Fadenführungen, wie die Skizze zeigt.

Ste cken S ie eine Gar nrol le auf den Garnrollenhalter, und sichern Sie sie mit der Garnrollenkappe um ein gleichmäßiges Ablaufen des Nähgarns zu gewährleisten.

Ziehen Sie das Fadenende durch ein Loch in der Spule (siehe Skizze).

Drücken Sie die Spulerwelle so weit wie möglic h nach links, und stecken Sie die Spule so auf die Welle, daß das Fadenende nach oben verläuft. Drücken Sie nun die Spuler welle nach rechts. Halten Sie das Fadenende fest.

Starten Sie die Maschine. Nach ein paar Umdrehungen können Sie das Fadenende loslassen. Wenn die Spule voll ist, schaltet sich der Spuler von selbst ab. Drücken Sie die Spulerwelle wieder nach links, nehmen Sie die Spule ab, und schneiden Sie den Anfangsfaden ab.

+ 20 hidden pages
