Beim Gebrauch eines Elektrogeräts sind grundlegende Sicherheitsvorkehrungen zu beachten, darunter auch die folgenden. Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieser Nähmaschine.

ACHTUNG

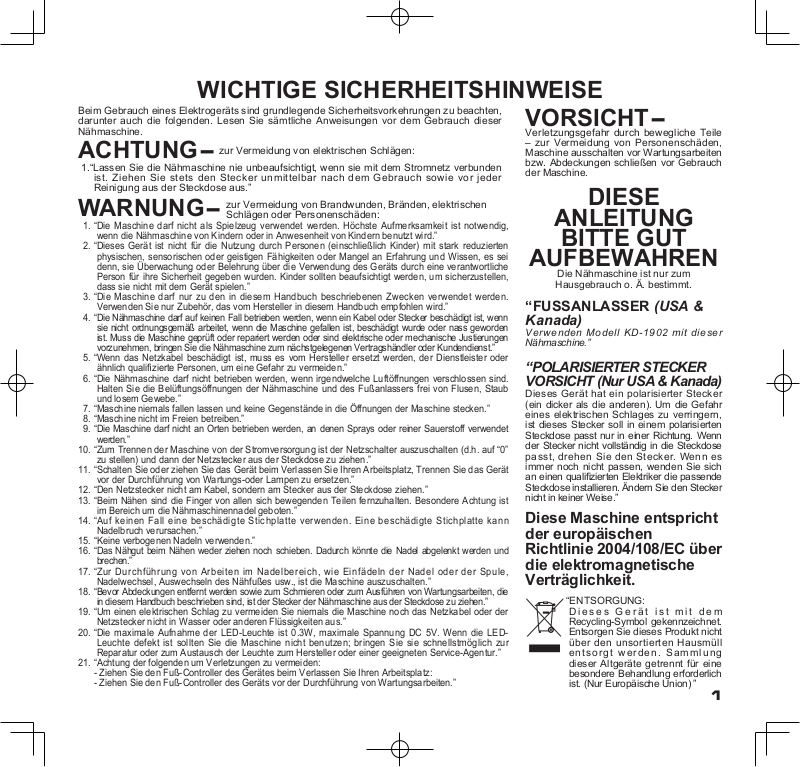

WICHTIGE SICHERHEITSHINWEISE

1.“Lassen Sie die Nähmaschine nie unbeaufsichtigt, wenn sie mit dem Stromnetz verbunden ist. Ziehen Sie stets den Stecker unmittelbar nach dem Gebrauch sowie vor jeder Reinigung aus der Steckdose aus.”

WARNUNG

1. “ Die Maschine darf nicht als Spielzeug verwendet werden. Höchste Aufmerksamkeit ist notwendig,

wenn die Nähmaschine von Kindern oder in Anwesenheit von Kindern benutzt wird.”

2. “ Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit stark reduzierten

physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für ihre Sicherheit gegeben wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.”

3. “ Die Maschine darf nur zu den in diesem Handbuch beschriebenen Zwecken verwendet werden.

Verwenden Sie nur Zubehör, das vom Hersteller in diesem Handbuch empfohlen wird.”

4. “ Die Nähmaschine darf auf keinen Fall betrieben werden, wenn ein Kabel oder Stecker beschädigt ist, wenn

sie nicht ordnungsgemäß arbeitet, wenn die Maschine gefallen ist, beschädigt wurde oder nass geworden ist. Muss die Maschine geprüft oder repariert werden oder sind elektrische oder mechanische Justierungen vorzunehmen, bringen Sie die Nähmaschine zum nächstgelegenen Vertragshändler oder Kundendienst.”

5. “ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden, der Dienstleister oder

ähnlich qualizierte Personen, um eine Gefahr zu vermeiden.”

6. “ Die Nähmaschine darf nicht betrieben werden, wenn irgendwelche Luftöffnungen verschlossen sind.

Halten Sie die Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.”

7. “ Maschine niemals fallen lassen und keine Gegenstände in die Öffnungen der Maschine stecken.”

8. “ Maschine nicht im Freien betreiben.”

9. “ Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet

werden.”

10. “ Zum Trennen der Maschine von der Stromversorgung ist der Netzschalter auszuschalten (d.h. auf “0”

zu stellen) und dann der Netzstecker aus der Steckdose zu ziehen.”

11. “ Schalten Sie oder ziehen Sie das Gerät beim Verlassen Sie Ihren Arbeitsplatz, Trennen Sie das Gerät

vor der Durchführung von Wartungs-oder Lampen zu ersetzen.”

12. “ Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.”

13. “ Beim Nähen sind die Finger von allen sich bewegenden Teilen fernzuhalten. Besondere Achtung ist

im Bereich um die Nähmaschinennadel geboten.”

14. “ Auf keinen Fall eine beschädigte Stichplatte verwenden. Eine beschädigte Stichplatte kann

Nadelbruch verursachen.”

15. “ Keine verbogenen Nadeln verwenden.”

16. “ Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und

brechen.”

17. “ Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel oder der Spule,

Nadelwechsel, Auswechseln des Nähfußes usw., ist die Maschine auszuschalten.”

18. “ Bevor Abdeckungen entfernt werden sowie zum Schmieren oder zum Ausführen von Wartungsarbeiten, die

in diesem Handbuch beschrieben sind, ist der Stecker der Nähmaschine aus der Steckdose zu ziehen.”

19. “ Um einen elektrischen Schlag zu vermeiden Sie niemals die Maschine noch das Netzkabel oder der

Netzstecker nicht in Wasser oder anderen Flüssigkeiten aus.”

20. “ Die maximale Aufnahme der LED-Leuchte ist 0.3W, maximale Spannung DC 5V. Wenn die LED-

Leuchte defekt ist sollten Sie die Maschine nicht benutzen; bringen Sie sie schnellstmöglich zur Reparatur oder zum Austausch der Leuchte zum Hersteller oder einer geeigneten Service-Agentur.”

21. “ Achtung der folgenden um Verletzungen zu vermeiden:

- Ziehen Sie den Fuß-Controller des Gerätes beim Verlassen Sie Ihren Arbeitsplatz:

- Ziehen Sie den Fuß-Controller des Geräts vor der Durchführung von Wartungsarbeiten.”

VORSICHT

Diese Maschine entspricht der europäischen Richtlinie 2004/108/EC über die elektromagnetische Verträglichkeit.

“ENTSORGUNG: Dieses Gerät ist mit dem

Recycling-Symbol gekennzeichnet. Entsorgen Sie dieses Produkt nicht über den unsortierten Hausmüll entsorgt werden. Sammlung dieser Altgeräte getrennt für eine besondere Behandlung erforderlich ist. (Nur Europäische Union) ”

Verletzungsgefahr durch bewegliche Teile – zur Vermeidung von Personenschäden, Maschine ausschalten vor Wartungsarbeiten bzw. Abdeckungen schließen vor Gebrauch der Maschine.

zur Vermeidung von elektrischen Schlägen:

zur Vermeidung von Brandwunden, Bränden, elektrischen Schlägen oder Personenschäden:

“FUSSANLASSER (USA & Kanada)

Verwenden Modell KD-1902 mit dieser Nähmaschine.”

“POLARISIERTER STECKER VORSICHT (Nur USA & Kanada)

Dieses Gerät hat ein polarisierter Stecker (ein dicker als die anderen). Um die Gefahr eines elektrischen Schlages zu verringern, ist dieses Stecker soll in einem polarisierten Steckdose passt nur in einer Richtung. Wenn der Stecker nicht vollständig in die Steckdose passt, drehen Sie den Stecker. Wenn es immer noch nicht passen, wenden Sie sich

an einen qualizierten Elektriker die passende

Steckdose installieren. Ändern Sie den Stecker nicht in keiner Weise.”

DIESE

ANLEITUNG

BITTE GUT

AUFBEWAHREN

Die Nähmaschine ist nur zum

Hausgebrauch o. Ä. bestimmt.

“ When using an electrical appliance, basic safety precautions should always be followed,

including the following.”

“ Read all instructions before using this sewing machine.”

“DANGER

“IMPORTANT SAFETY INSTRUCTIONS”

1. “ This sewing machine should never be left unattended when plugged in. Always unplug

this sewing machine from the electric outlet immediately after using and before cleaning.”

“WARNING

1. “ Do not allow to be used as a toy. Close attention is necessary when this sewing machine is

used by or near children.”

2.“This appliance is not intended for use by persons (including children) with reduced physical,

sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.”

3.“Use this sewing machine only for its intended use as described in this manual. Use only

attachments recommended by the manufacturer as contained in this manual.”

4.“Never operate this sewing machine if it has a damaged cord or plug, if it is not working

properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

“ If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or

similarly qualied persons in order to avoid a hazard.”

“ Never operate the sewing machine with any air openings blocked. Keep ventilation

openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.”

“Never drop or insert any object into any opening.”

“ Indoors use only.”

“Do not operate where aerosol (spray) products are being used or where oxygen is being

administered.”

10.

“To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”

11.

“ Switch off or unplug the appliance when leaving it unattended, unplug the appliance before

carrying out maintenance or replacing lamps.”

12.

“Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

13.

“ Keep fingers away from all moving parts. Special care is required around the sewing

machine needle.”

14.

“Never sew with a damaged needle plate as this can cause needle to break.”

15.

“Do not use bent needles.”

16.

“Do not pull or push fabric while stitching. It may deect the needle causing it to break.”

17.

“ Switch the sewing machine off (“0”) when making any adjustments in the needle area, such

as threading needle, changing needle, threading bobbin, or changing presser foot, etc.”

18.

“ Always unplug sewing machine from the electrical outlet when removing covers, lubricating,

or when making any other user servicing adjustments mentioned in the instruction manual.”

19.

“To avoid electrical shock never put the machine nor the mains cable or mains plug into

water or other liquids.”

20.

“The LED lamp maximum power is 0.3w, maximum voltage is DC 5v, if the LED lamp is

damaged, you should not use the product and send it to the manufacture or service agent to repair or replace at once.”

21.

“ Attention the following to avoid injury:

- Unplug the foot controller of the appliance when leaving it unattended:

- Unplug the foot controller of the appliance before carrying out any maintenance.”

“CAUTION

This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.

DISPOSAL: This equipment is marked with the recycling symbol. Do not dispose this product as unsorted municipal waste. Collection of such waste separately for special treatment is necessary. (European Union only)

Moving partsTo reduce risk of injury, switch off before

servicing. Close cover before operating machine.”

To reduce the risk of electric shock:”

To reduce the risk of burns, re, electric shock, or injury to

persons: ”

FOOT CONTROL (USA & Canada only)

Use Model KD-1902 wi t h th i s se w i n g machine.

POLARIZED PLUGS CAUTION (USA & Canada only)

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this plug is intended to ft in a polarized outlet only one way. If the

plug does not t fully in the outlet, reverse

the plug. If it still does not fit, contact a qualifi ed electrician to inst all the proper outlet. Do not modify the plug in any way.

“SAVE THESE

INSTRUCTIONS”

“This product is for household use, or

equivalent.”

TABLE OF CONTENTS

Machine identication ...................................... 4 - 7

Setting up your machine ........................................8

Foot control, Power/light switch

Removing the extension table/accessory box ....... 9

Spool pins ............................................................10

Winding bobbin .................................................... 11

Threading the bobbin thread ...............................12

Threading top thread .......................................... 13

Using automatic needle threader ......................... 14

Picking up bobbin thread ..................................... 15

Changing presser feet ......................................... 16

Converting to free-arm sewing ............................17

Machine setting chart ..................................18 - 20

Straight stitch ................................................21 - 26

Securing seams .............................................. 23

Inserting zippers, piping ................................... 23

Adjusting straight stitch thread tension ............24

Needle, thread and fabric chart ................ 25 - 26

Changing the needle .......................................26

Zigzag stitching ................................................... 27

Satin stitch ....................................................... 27

Multi-stitch zigzag ................................................ 28

Blind stitch ........................................................... 29

Shell stitch ........................................................... 30

Stretch stitches .............................................31 - 33

Triple straight stitch .......................................... 32

Ric-rac stitch, Feather stitch ............................ 32

Overedge stitch ...............................................33

Decorative embroidery designs ........................... 34

Buttonhole making ........................................35 - 37

Procedure ........................................................ 36

Corded buttonhole ........................................... 37

Caring for your machine ............................... 38 - 39

Cleaning the feed dogs and hook area

Check chart for performance problems ........ 40 - 41

СОДЕРЖАНИЕ

Детали машины ............................................. 4 - 7

Подготовка машины к работе ............................. 8

Ножная педаль управления, Переключатель питания/освещения Удаление выдвижного столика/коробки с

принадлежностями .............................................. 9

Катушечный стержень для верхней нити ........10

Намотка шпульки .............................................. 11

Заправка нижней нитки .....................................12

Заправка верхней нити ...................................... 13

Как пользоваться устройством вдевания

нитки в иглу ........................................................ 14

Подьем нижней нити ........................................ 15

Смена прижимной лапки ................................... 16

Свободный пошив рукава ................................. 17

Схема настройки машины .......................... 18 - 20

Прямые строчки ..........................................21 - 26

Рычаг реверса строчки ................................. 23

Притачивание молнии и окантовывание

изделий ........................................................... 23

Регулировка натяжения нити в

прямой строчке ..............................................24

Таблица игл, ниток и материалов .........25 - 26

Замена иглы ...................................................26

Зигзагообразная строчка ................................... 27

Атласная строчка ...........................................27

Трехшаговый зигзаг ...........................................28

Потайная строчка .............................................. 29

Бельевая строчка .............................................. 30

Эластичные строчки ...................................31 - 33

Тройная стачивающая строчка ..................... 32

Усиленный тройной зигзаг, Перьевая строчка

....32

Обметочная строчка ......................................33

Фасонные строчки для вышивания .................. 34

Вышивание пуговичных петель .................35 - 37

Процедура .................................................... 36

Шнурковые пуговичные петли ..................... 37

Уход за машиной ........................................38 - 39

Чистка транспортера и места установки челнока Руководство по устранению

неисправностей ..........................................40 - 41

INHALTSVERZEICHNIS

Die Hauptteile der Maschine ........................... 4 - 7

Das Aufstellen der Maschine .................................8

Fußanlasser, Hauptschalter

Freiarm-oder Flachbett-nähen ...............................9

Garnrollenhalter ...................................................10

Aufspulen des Unterfadens ................................. 11

Einlegen der Spule und des Unterfadens ............12

Einfädeln des Oberfadens ................................... 13

Gebrauch des Nadeleinfädlers ............................ 14

Heraufholen des Unterfadens ............................. 15

Auswechseln des Nähfüßes ................................16

Freiarm-oder Flachbett-Nähen ............................ 17

Nähen mit Ihrer Maschine ............................18 - 20

Geradstich .................................................... 21 - 26

Die Rückwärtstaste .......................................... 23

Einnähen von Reißverschlüssen ..................... 23

Einnähen von Kordeln ..................................... 23

Einstellen der Fadenspannung .......................24

Die Nadel-und Garntabelle .......................25 - 26

Nadel auswechseln .........................................26

Zickzackstich ....................................................... 27

Satin-Stich ....................................................... 27

Elastikstich ........................................................... 28

Blindstich ............................................................. 29

Dessous-Stich .....................................................30

Super-Nutzstiche (Stretch-Stiche) ................31 - 33

Stretch-Geradstich ........................................... 32

Stretch-zickzackstich, Federstich .................... 32

Overlock-Stich ................................................. 33

Dekorative zierstiche ........................................... 34

Nähen von Knopöchern ..............................35 - 37

Nähen des Knopochs ....................................36

Knopoch mit Beilauffaden ..............................37

Pege und Reinigung Ihrer Maschine .........38 - 39

Reinigung des Transporteurs und Spulenkapsel

Nützliche Tipps bei Störungen ...................... 40 - 41

Размеры: 363 мм х 191 мм х 280 мм Масса: 5,6 кг Рабочее напряжение: 220 - 230 В ~ Частота: 50 / 60 Гц Потребляемая мощность: 60 Вт Использование температура окружающего воздуха: Нормальная температура Уровень шума: менее 70 дБА

Abmessungen: 363 mm ×191 mm × 280 mm Gewicht: 5,6 kg Nennspannung: 220 - 230 V ~ Netzfrequenz: 50 / 60 Hz Leistungsaufnahme: 60 W Umgebungstemperatur: Normaltemperatur Geräuschpegel: weniger als 70 db (A)

Dimensions:

363 mm × 191 mm × 280 mm Mass of the equipment: 5.6 kg Rated Voltage: 220 - 230 V ~ Rated Frequency: 50 / 60 Hz Rated input: 60 W Using ambient temperature: Normal temperature Acoustic noise level: less than 70 db(A)

123

8 9

20 21

28 29

3231

ДЕТАЛИ МАШИНЫ

1. Шайба натяжения нити шпульки в моталке

2. Нитенаправитель

3. Нитепритягивательи

4. Лицевая панель

5. Нитенаправитель

6. Нитеобрезатель

7. Выдвижной столик

8. Стержень моталки

9. Упор моталки

10. Катушечный стержень

11. Маховое колесо

12. Регулятор длины стежка

13. Переключатель питания/освещения

14. Гнездо шнура питания

15. Ручка

16. Рычаг прижимной лапки

17. Табличка с номером

18. Устройство вдевания нитки в иглу

19. Нитенаправитель

20. Нитенаправитель

21. Винт прижимной лапки

22. Игла

23. Крышка шпульного отсетка

24. Игольный шток

25. Рычажок фиксатора прижимной лапки

26. Винт иглодержателя

27. Прижимная лапка

28. Транспортер

29. Игольная пластинка

30. Защелка крышки шпульного отсека

31. Ножная педаль управления

32. Инструкция по эксплуатации

DIE HAUPTTEILE DER MASCHINE

1. Spulvorspannung

2. Fadenführung

3. Fadenhebel

4. Kopfdeckel

5. Fadenführung

6. Fadenabschneider

7. Anschiebetisch

8. Spulwelle

9. Spulstop

10. Garnrollenhalter

11. Handrad

12. Stichlängenregler

13. Hauptschalter

14. Steckeranschluss

15. Tragegriff

16. Nähfußhebel

17. Typenschild

18. Nadeleinfädler

19. Fadenführung

20. Fadenführung

21. Nähfußschraube

22. Nadel

23. Spulenabdeckung

24. Nadelstange

25. Nähfuß-Auslöser

26. Nadelklemmschraube

27. Nähfuß

28. Transporteure

29. Stichplatte

30. Auslöser für Spulenabdeckung

31. Fußanlasser

32. Gebrauchsanleitung

MACHINE IDENTIFICATION

1. Bobbin winder tension disc

2. Thread guide

3. Thread take-up

4. Face cover

5. Thread guide

6. Thread cutter

7. Extension table

8. Bobbin winder shaft

9. Bobbin winder stop

10. Spool pin

11. Hand wheel

12. Stitch length control

13. Power/light switch

14. Plug socket

15. Handle

16. Presser foot lever

17. Identication plate

18. Automatic needle threader

19. Needle threader Thread Guide

20. Thread guide

21. Presser foot screw

22. Needle

23. Bobbin cover plate

24. Needle bar

25. Foot release lever

26. Needle clamp screw

27. Presser foot

28. Feed dogs

29. Needle plate

30. Bobbin cover release button

31. Foot control

32. Instruction manual

Модель 145 / 143

Modell 145 / 143

Model 145 / 143

Модель 145 / 143 Modell 145 / 143 Model 145 / 143

Модель 141 / Modell 141 / Model 141

1. KONTROLLE DER FADENSPANNUNG

Die Fadenspannung kann mit Hilfe dieses Reglers erhöht oder verringert werden, Je höher die angezeigte Zahl, desto höher die Spannung.

2. DER NÄHFUSSHEBEL

Es gibt drei Positionen für den Nähfuß.

1. Zum Nähen den Nähfuß herunterlassen.

2. Zum Ein legen und Her ausne hmen

Ihrer Näharbeit: mittlere Stellung.

3. In die höchste Stellung bringen, wenn

Sie den Nähfuß auswechseln oder besonders dicken Stoff herausnehmen.

3. STICHWAHLKNOPF

B e v o r Si e ein e n St ic h e i n s t e l l e n : ver g ewissern S i e sich, dass sich d ie

Nadel in der höchsten Stellung bendet.

4. DIE RÜCKWÄRTSTASTE

Es empehlt sich, eine Naht mit ein paar

Rückwärtsstichen anzufangen u nd zu be enden. Sie be festig en dad urch d ie Fadenenden und verhindern ein Aufgehen der Naht. Wenn Sie rückwärts nähen wollen, drücken Sie die Rückwärtstaste solange wie die Maschine rückwärts nähen soll.

5. STICHLÄNGENREGLER

Die Stichlänge kann leicht dem Nähgut entsprechend reguliert werden, die Zahlen geben die Stichlänge etwa in mm an.

Durch Einstellen des Reglers auf dasdas Symbol (nur Modell 145 / 143) können die Super-Nutz-Stiche eingestellt werden.

1. РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ

С помощью этого регулятора можно уменьшить или увеличить натяжение вер х ней ни т и. Чем бо л ьш е ч и сл о на головке регулятора, тем сильнее натяжение.

2. РЫЧАГ ПРИЖИМНОЙ ЛАПКИ

Имеются три положения прижимной лапки.

1. Для шит ь я опусти те прижимн у ю

лапку.

2. Чтобы ввести или удалить ткань,

пе ре ме с т и те ры ч а г в сре д не е положение.

3. Для замены прижимной лапки или

удаления толстой ткани поднимите рычаг в крайнее верхнее положение.

3. СЕЛЕКТОР СТРОЧКИ С УКАЗАТЕЛЕМ

При установке вида строчки убедитесь в том, что игла находится в крайнем верхнем положении и не соприкасается с тканью.

4. ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНОЙ СТРОЧКИ

Для упрочнения шва рекомендуется н а ч и н а т ь и з а к а н ч и в а т ь ш о в несколькими обратными стежками. Пр и нажатии на этот рыча г машина подает ткань в обратном направлении.

5. РЕГУЛЯТОР ДЛИНЫ СТЕЖКА

В соответствии с толщиной и типом ткани можно легко установить длину стежка.

Группа образцов эластичной строчки выбирается вращением той же ручки до отметки же (только Модель 145 / 143), где возможна точная настройка.

1. TOP THREAD TENSION CONTROL

Decrease or increase the tension of the top thread by using this control. The higher the number, the tighter the tension.

2. PRESSER FOOT LEVER

There are three positions for your presser foot.

1. Lower the presser foot to sew.

2. Raise the lever to the middle position

to insert or remove fabric.

3. Lift it to its highest position to change the

presser foot or to remove thick fabric.

3. STITCH SELECTOR

To select a stitch, be sure needle is out of fabric at its highest position.

4. REVERSE STITCH LEVER

It is recommended to begin and end seams with several stitches in reverse for reinforcement. As long as you are pressing down this lever while sewing, the machine will continue to feed the fabric backwards.

5. STITCH LENGTH

CONTROL

Stitch length can be selected easil y according to thickness and type of fabric.

Super (stretch) stitch patterns can be selected by turning the same dial to



mark (Model 145 / 143 only) where fine adjustment can be made.

ПОДГОТОВКА МАШИНЫ К РАБОТЕ

Прежде чем приступи т ь к работе, удалите избыточную смазку с игольной пластинки.

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ

Вставьте штепсель педали управления в гнездо (1) машины и в розетку (2) в стене, как показано на рисунке.

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

Для приведения в действие машины включите переключатель питания/освещения. Включение/ вык лючение эл ектропитани я и осве щения производится одним и тем же переключателем.

В случае профилактического обслуживания машины, замены иглы или лампы, необходимо отсоединять машину от электросети.

Переключатель питания/освещения

Hauptschalter

Power/light switch

DAS AUFSTELLEN DER MASCHINE

St el l e n Si e di e Ma s c h i ne a u f e i ne gerade, feste Unterlage. Bevor Sie die Maschine z u m e r s t e n Mal benutzen, wisc h e n Sie bit t e überschüs s i ges Öl ab, das sich während des Transports im Stichplattenbereich ansammeln kann.

FUSSANLASSER

Verbinden Sie das Hauptkabel mit der Maschine (1) und der Steckdose (2))wie abgebildet.

DER HAUPTSCHALTER

Ihre Maschine näht nur, wenn der Schalter für Licht und Maschine eingeschaltet ist.

B e i Wa r tu n g sa r be i t en od e r b e im Auswechseln von Nadel oder Glühlampe m u s s d i e Mas c h in e du rc h Zie h e n des Netzs t eckers a u s der St eckdose abgeschaltet werden.

SETTING UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area before

using your machine the rst time.

FOOT CONTROL

Con n ect th e pl u g of the foot control into the machine socket (1))a nd yo ur wa ll ou tlet (2))a s illustrated.

POWER/LIGHT SWITCH

Your machine will not operate until

the power/light switch is turned

on. The same switch controls both the power and the light.

When servicing the machine, or changing needles or Iamps, etc., machine must be disconnected from the wall outlet.

(ВКЛЮЧЕНО)

(AUS) (OFF)

(ВЫКЛЮЧЕНО)

(EIN)

(ON)

Переключатель питания/освещения

Hauptschalter

Power/light switch

Ножная педаль управления

Fußanlasser Foot control

REMOVING THE EXTENSION TABLE/ACCESSORY BOX

Remove the extension table by pulling it to the left.

To attach, slide the table back until the pins (A), (B), (C) fit into the hole on the machine.

Open the acces sory box by lifting the lid up and backward and you will find a variety of accessories inside.

1. Blind stitch foot

2. Buttonhole foot

3. Zipper foot

4. Oiler

5. Bobbins

6. Needles

7. Vertical spool pin

8. Felt disc

9. Spool pin cap

10. Buttonhole opener with brush

11. Screwdriver (small)

12. Screwdriver for needle plate

УДАЛЕНИЕ ВЫДВИЖНОГО СТОЛИКА/КОРОБКИ С ПРИНАДЛЕЖНОСТЯМИ

Снимите выдвижной столик, отодвинув его влево. Для установки столика задвиньте его обратно, так чтобы штырь (А) зашел в отверстие в машине.

Откройте коробку с принадлежностями, повернув крышку от себя, внутри окажутся следующие принадлежности.

1. Лапка для потайной строчки

2. Лапка для вышивания пуговичных петель

3. Лапка для вшивания молнии

4. Масленка

5. Шпульки

6. Иглы

7. Вертикальный катушечный стержень

8. Войлочный диск

9. Колпачок катушечного стержня

10. Вспарыватель петель со щеткой

11. Отвертка (малая)

12. Отвертка

① ②

⑥⑤④③

⑧ ⑩ ⑪

⑦

⑨ ⑫

ENTFERNEN VON ANSCHIEBETISCH/ZUBEHÖRBOX

Entfernen Sie den Anschiebetisch indem Sie ihn nach links ziehen.

Um ihn wieder einzusetzen schieben Sie den Tisch zurück, bis die Stifte (A), (B) und (C) in die Löcher an der Maschine einrasten.

Zum Öffnen der Zubehörbox heben Sie den Deckel von vorn nach hinten an, und

Sie nden eine Vielzahl an Zubehör.

1. Blindstichfuß

2. Knopochfuß

3. Reisverschlussfus

4. Öläschchen

5. Spulen

6. Nadeln

7. Vertikaler Garnrollenhalter

8. Unterlegscheibe

9. Garnrollenkappe

10. Trennmesser/Pinsel

11. Schraubenzieher(klein)

12. Stichplattenschlüssel

GARNROLLENHALTER

HORIZONTALER GARNROLLENHALTER für

normale Garnrollen

Stecken Sie die Garnrolle auf den Garnrollenhalter und sichern Sie sie mit einer Garnrollenkappe, damit der Faden gut abläuft.

VERTIKALER GARNROLLENHALTER für größere Garnrollen

G a r n r o l le nh a l t e r a n br in g e n u n d ein e U nterlegschei b e darauf se t z en. Stec k e n Sie ei n e Gar n r olle au f den Garnrollenhalter.

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure

with a spool cap to ensure smooth ow of

thread. If the thread spool has a thread retaining slit, it should be placed to the right.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin. Place the felt disc over it. Place a thread spool on the spool pin.

КАТУШЕЧНЫЙ СТЕРЖЕНЬ ДЛЯ ВЕРХНЕЙ НИТИ

ГОРИЗОНТАЛЬНЫЙ СТЕРЖЕНЬ для стандартной катушки

Ра з мес т и те ка т ушк у с нит к ам и на к а т у ш ечн о м сте р жн е и п р иж м ит е к о л па чк о м , ч т о бы о бе с п еч и т ь равномерное разматывание нити. Если на пластиковой основе катушки есть прорезь для удержания нити, то при размещении катушки на стержне, она должна оказаться справа.

ВЕРТИКАЛЬНЫЙ СТЕРЖЕНЬ для больших катушек

Установите дополнительный стержень для катушки, затем наденьте войлочный диск. Разместите катушку на вертикальном стержне.

Войлочный диск

Unterlegscheibe Felt disc

Вертикальный стержень

Vertikaler Garnrollenhalter Vertical spool pin

Катушка

Garnrolle Spool

Прорезь для удержания нити

Fadenvorspannung Thread retaining slit

Катушка

Garnrolle Spool

Колпачок катушечного стержня

Garnrollenkappe Spool pin cap

Горизонтальный стержень

Horizontaler Garnrollenhalter Horizontal spool pin

НАМОТКА ШПУЛЬКИ

1. Протяните нитку от к атушки через

нитенаправитель как показано на рисунке.

2 . Пр од е н ьте ко н е ц ни т ки че р е з

отверстие в шпульке.

3. Переместите стержень моталки в

крайнее левое положение, если он был в другом положении.

4. Наденьте шпульку на стержень таким

образом, чтобы нитка выходила из ве р х н е го отверстия ш п ульки. Сдвиньте стержень моталки вправо до щелчка.

Держите конец нитки.

5. Нажав на педаль, включите машину.

Удерживаемая Вами нитка начнет нам а т ыват ь ся на шп у л ьк у. Пр и на полн ении шпульки произойдет автоматическое отключение привода стержня и намотка прекратится. Для снятия шпульки сместите стержень влево.

WINDING BOBBIN

1. Place a spool of thread on the sp ool pin. Se cure it with the spo ol cap t o ensur e smoo t h

ow of thread.

2. Pass thread from spool through thread guides as shown.

3. Pull end of thread through hole in bobbin as shown.

4. Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Pus h bo b b i n winder shaft to right until it clicks. Hold onto end of thread.

5. St a rt ma ch i ne. The thr e ad that is held wil l snap or may be tr imm e d wi t h a s cis s or. Bobbin will cease turning when

completely lled. Push shaft to

left to remove bobbin.

AUFSPULEN DES UNTERFADENS

1. St eck e n Si e ei ne G a r nr o l le au f den Garnrollenhalter, und sichern Sie sie mit der Garnrollenkappe um ein gleichmäßiges Ablaufen des Nähgarns zu gewährleisten.

2. Ziehen Sie den Faden von der Garnrolle durch die Fadenführungen, wie die Skizze zeigt.

3. Ziehen Sie das Fadendende durch ein Loch in der Spule (siehe Skizze).

4. Drück e n Sie die Sp u l w e lle so wei t w ie möglich nach links, und stecken Sie die Spule so auf die Welle, dass das Fadenende nach oben verläuft. Drücken Sie nun die Spulwelle nach rechts bis es klickt, und halten Sie das Fadenende fest.

5. Starten Sie die Maschine. Nach ein paar Umdrehungen können Sie das Fadenende loslassen. Wenn die Spule voll ist, schaltet sich der Spuler von selbst ab. Drücken Sie die Spulwelle wieder nach links, nehmen Sie di e Spule ab, und schne iden Sie die Fadenenden ab.

ЗАПРАВКА НИЖНЕЙ НИТКИ

1. Поднимите иглу в крайнее верхнее пол ожение, п о ворачивая маховое колесо на себя.

2. Для снятия крышки шпульного отсека на жмите на левый угол пл астины, одн ов р ем е нн о сд ви гая к л ав и шу открывания вправо.

3. Вставьте шпульку, убедившись, что шпулька врашается против часовой стрелки.

4. Проденьте нитку через прорезь (А) и заведите её влево.

Надавливая на шпульку, проденьте

нить через прорезь (В) до щелчк а, затем оставьте около 15 см нитки.

5. Установите крышку шпулечного отсека на игольную пластину.

EINLEGEN DER SPULE UND DES UNTERFADENS

1. Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad nach vorn drehen.

2. Entfernen Sie die Spulenabdeckung.

3. Legen Sie die Spule so ein, dass sie sich entgegen dem Uhrzeigersinn dreht.

4. Ziehen Sie den Faden durch den Schlitz (A) und dann nach links.

Halten Sie die Spule leicht mit einem

Finger fest, und ziehen Sie den Faden zum Schlitz (B), bis Sie ein l eises Klicken hören. Ziehen Sie dann etwa 15cm Faden aus der Spule heraus.

5. Setzen Sie die Spulenabdec k u n g wieder ein.

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel towards you.

2. Remove the bobbin cover plate.

3. Insert the bobbin making sure the bobbin rotates counter-clockwise.

4. Pull thread through the slot (A) and then to the left.

With a nger held gently on top of the

bobbin, pull thread through the slot (B) until you hear a clicking sound, and then leave about 6” (15 cm) of thread.

5. Replace the bobbin cover plate onto the needle plate.

②

⑤

④

①

③

ЗАПРАВКА ВЕРХНЕЙ НИТИ

A. Поднимите рычаг нажимной лапки.

B. Подн и м и те иглу в к райнее верх н е е

положение, вращая на себя маховик.

C. З а п р а в ьт е н и т ь в м а ш и н у в

последовательности, показанной на рисунке.

EINFÄDELN DES OBERFADENS

A. Stellen die den Nähfußhebel hoch.

B. Bringen Sie die Nadel in die höchste

Stellung, indem Sie das Handrad nach vorn drehen.

C. F ä d e l n S i e d i e M a s c h i n e

entsprechend der Reihenfolge in der Skizze ein.

THREADING THE TOP THREAD

A. Raise the presser foot lever.

B. Raise the needle to its highest position

by rotating the hand wheel towards you.

C. Thread the machine following steps

1-5 as illustrated.

КАК ПОЛЬЗОВАТЬСЯ

УСТРОЙСТВОМ ВДЕВАНИЯ НИТКИ В ИГЛУ

Поднимите игл у в кр айнее ве рхнее положение, вращая на себя маховик.

1. Заведите нитку в нитенаправители, как паказано на рисунке.

2. П о т я н и т е в н и з р ы ч а ж о к , придерживая конец нитки.

3. Поверните рычажок до упора.

4. Заправьте нитку в петлеобразующую вилку и потяните нитку вверх.

5. Поверните рычажок, вернув его в прежнее положение, при этом нитка автоматически вставится в иглу.

6. Верните рычажок в первоначальное положение (вверх) и потяните нитку от себя.

GEBRAUCH DES NADELEINFÄDLERS

Bri ngen Si e die N adel in die höc hste S t e l lu n g, in d e m Si e d as Ha n d r ad entgegen dem Uhrzeigersinn drehen.

1. H a k e n S i e d e n F ad e n i n d i e Fadenführung ein, wie in der Abbildung gezeigt.

2. H a l t e n Sie da s F a d e n e n d e f e s t u n d se n ke n S ie de n He b el de s Nadeleinfädlers ab.

3. Drehen Sie nun den Hebel bis zum Anschlag.

4. Ziehen Sie den Faden unter die Zunge des Nadeleinfädlers und dann nach oben.

5. Dreh en Sie den Hebel zurück. D ie Nadel wird automatisch eingefädelt.

6. Lassen Sie den Hebel los und ziehen Sie den Faden weg.

USING AUTOMATIC NEEDLE THREADER

Raise the needle to its highest position by rotating the hand wheel towards you.

1. H o o k th r e ad to th r e ad gu id e as illustrated.

2. Pull dow n lever hol ding the end of thread.

3. Rotate t he lever t o the r e a r of th e machine.

4. Guide thread into hooked end and pull the thread upward.

5. Return the lever and needle will be threaded automatically.

6. Release the lever and pull thread away from you.

+ 30 hidden pages
